[詳細解剖]JVC 42WX70高畫質專業Adobe色域顯色液晶顯示器

光之白翼

多位會友風雨無阻的蒞臨寒舍~參與此次的聚會~小弟深感榮幸~
可惜還是有三位會友因颱風來襲~臨時無法參與~
但是沒關係~反正日後有的是時間~多的是機會~
希望下一次能有更多會友踴躍參與~最好是來個大爆滿~



小弟的壯烈犧牲...是為了幫各位會友檢視42WX70...
讓各位會友能夠更加了解42WX70的內部構造/用料...
但小弟這是錯誤示範...請勿學習...
因為...一但自行拆解...就會喪失台灣JVC的原廠保固...
所以請各位會友千萬不要以身試法...






此次聚會的地點



讓參與活動的會友等待多時的人



看在這位大大住的比較遠...又攜家帶眷...所以就不計較了...

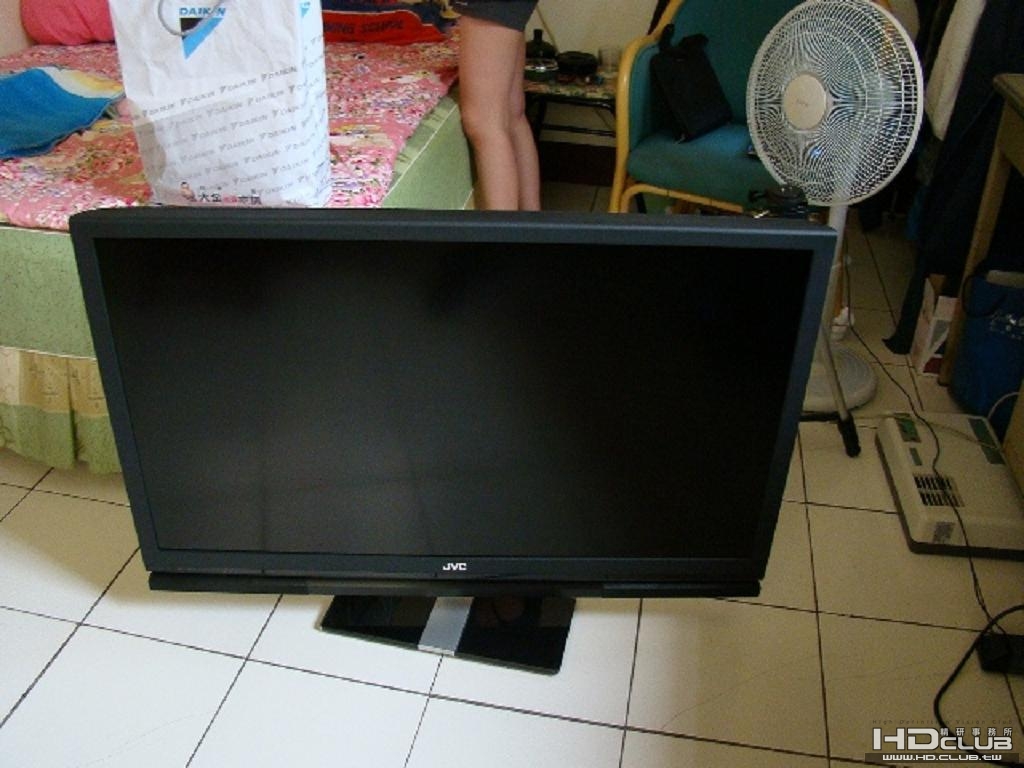

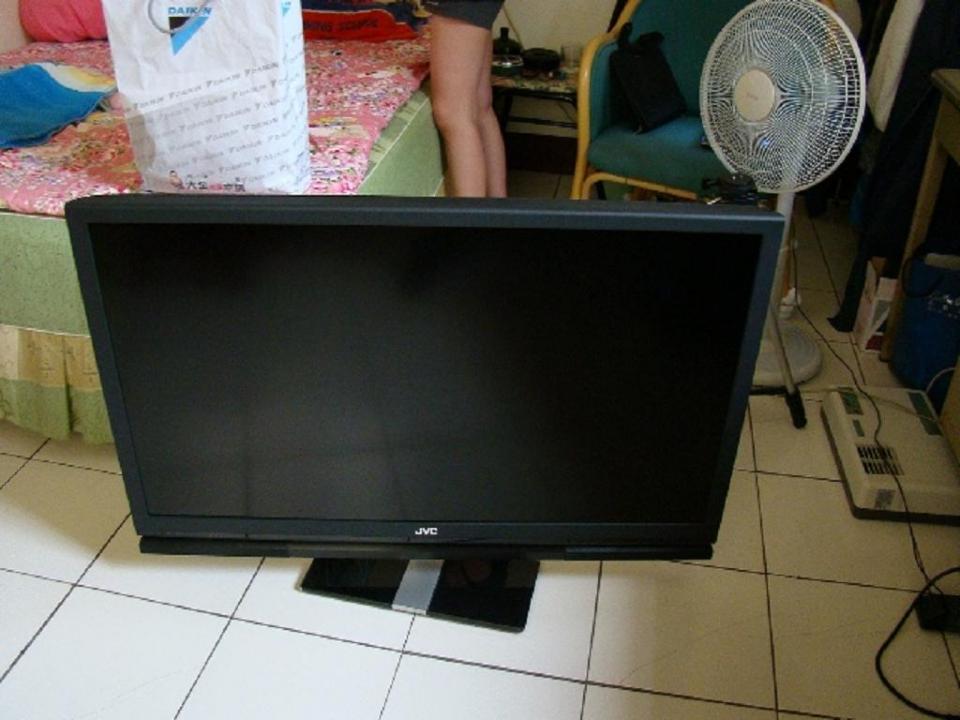

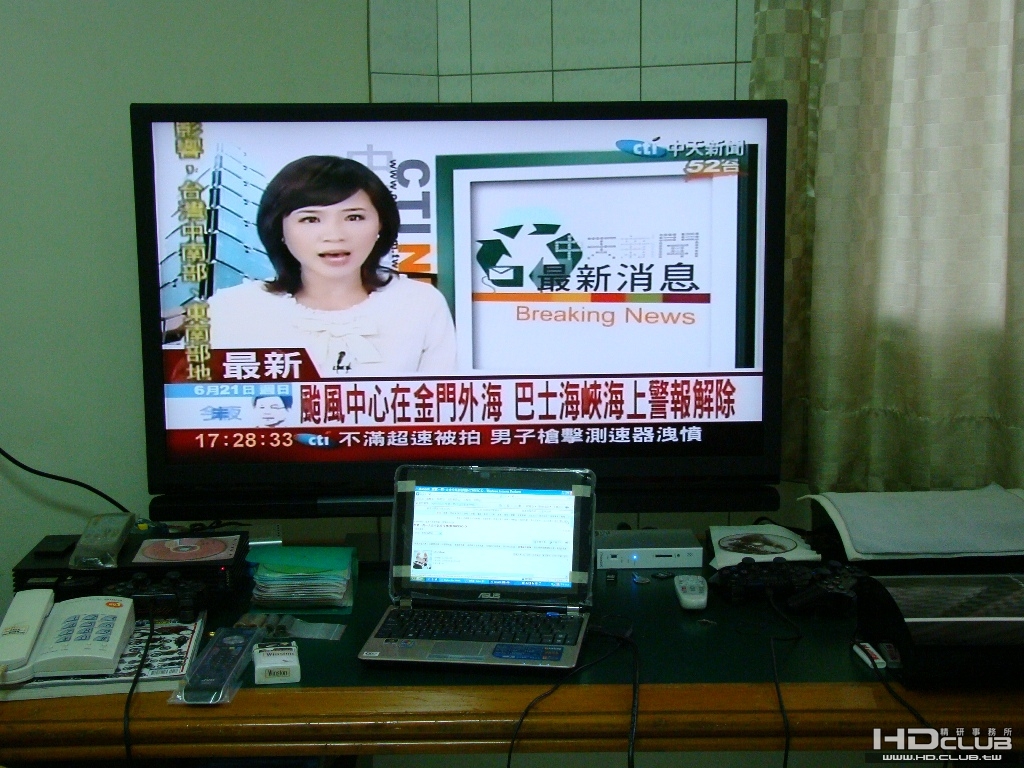

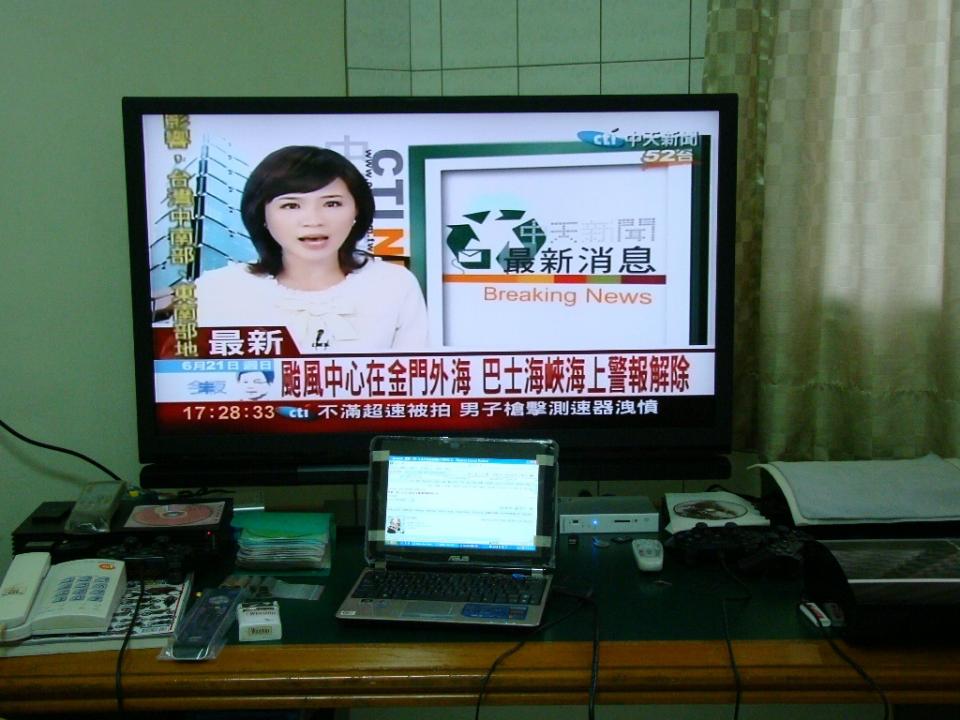

今日的受害者

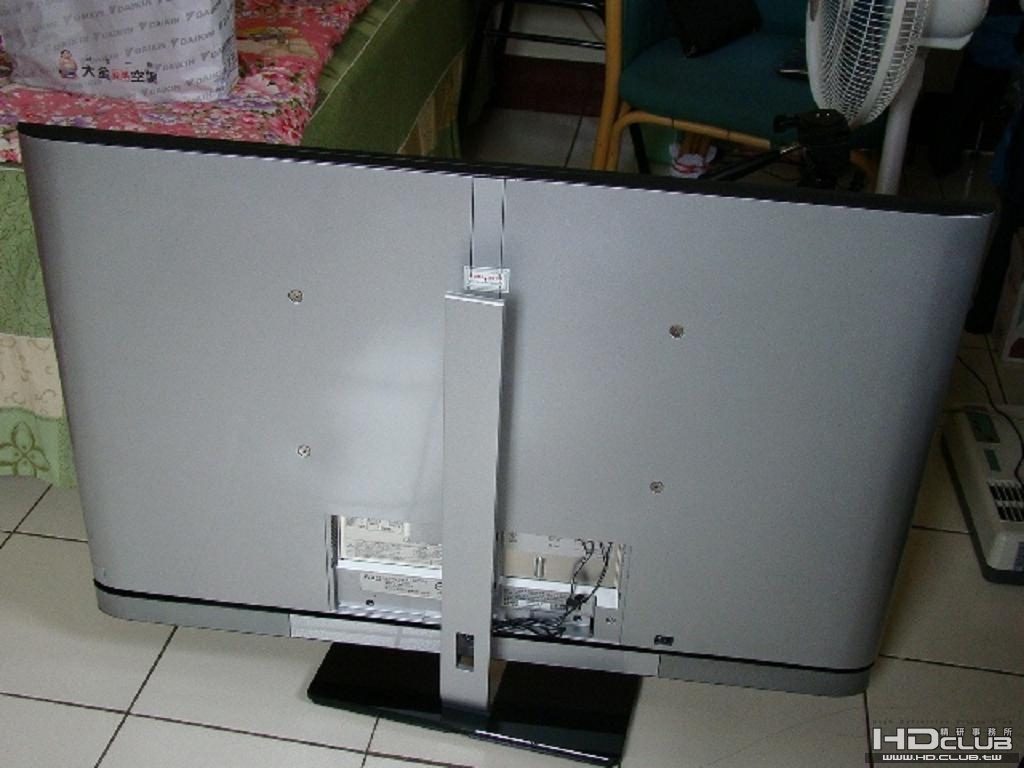

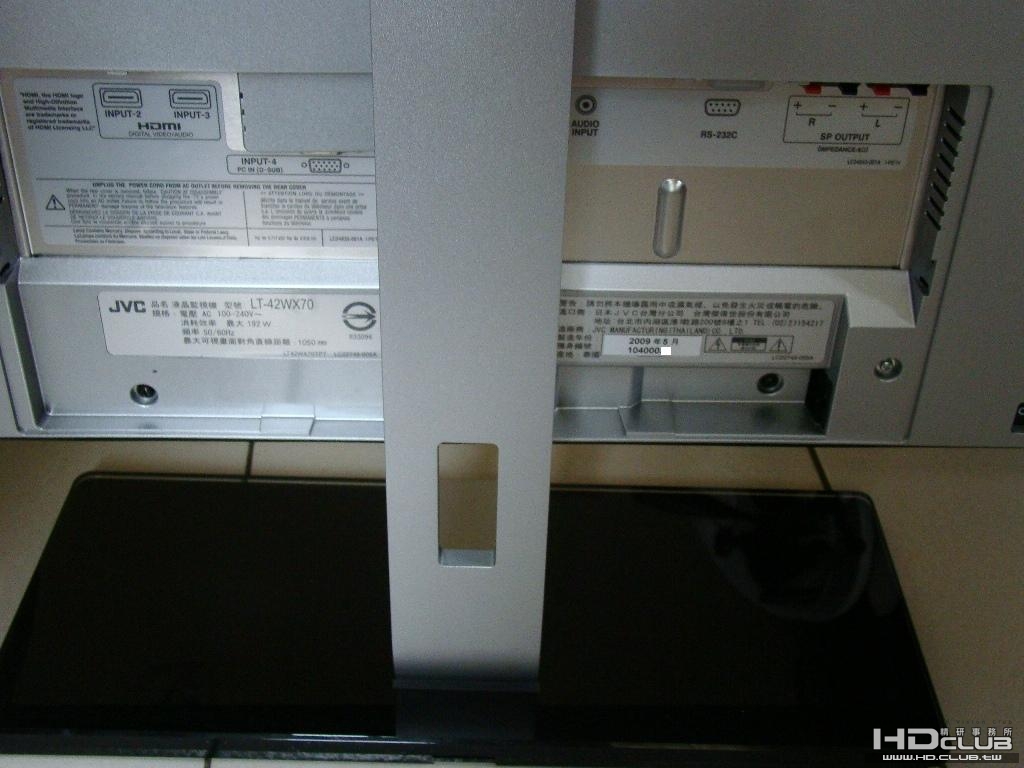

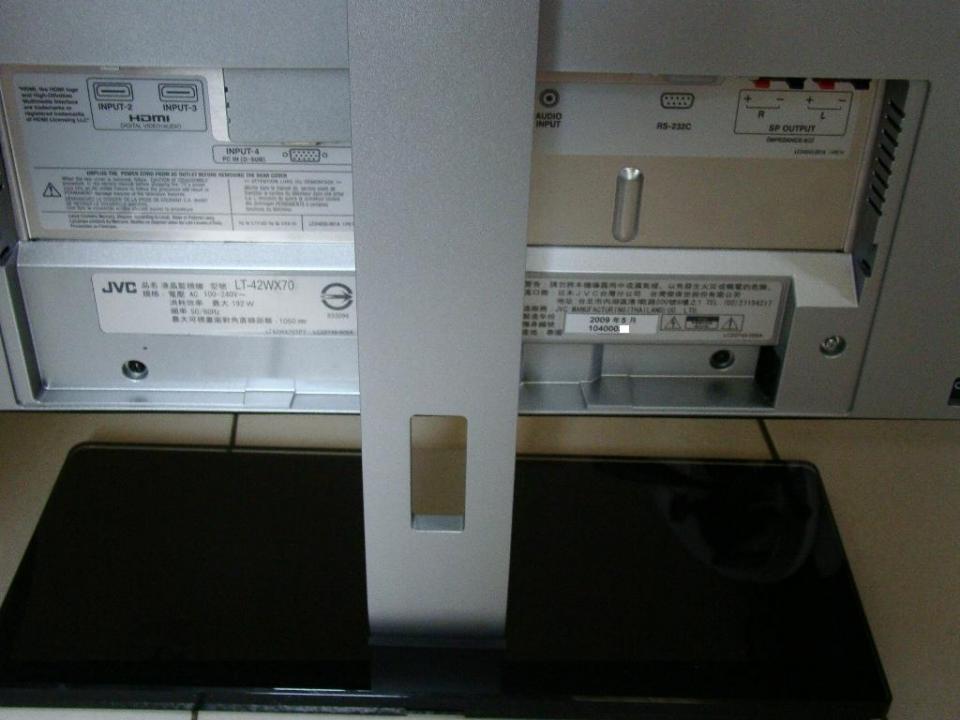

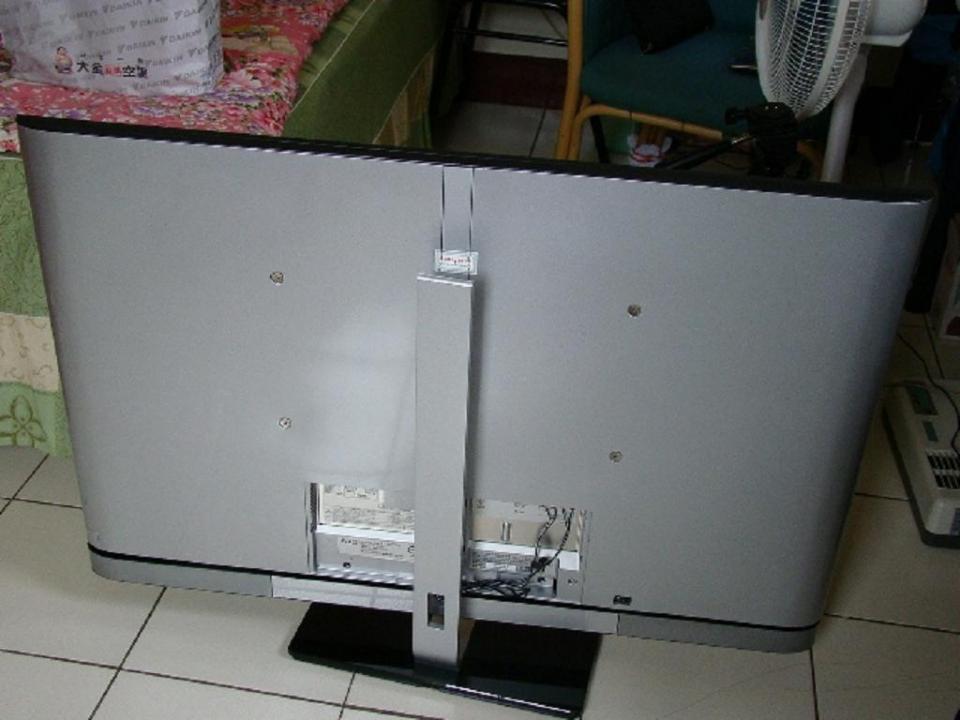

受害者背面

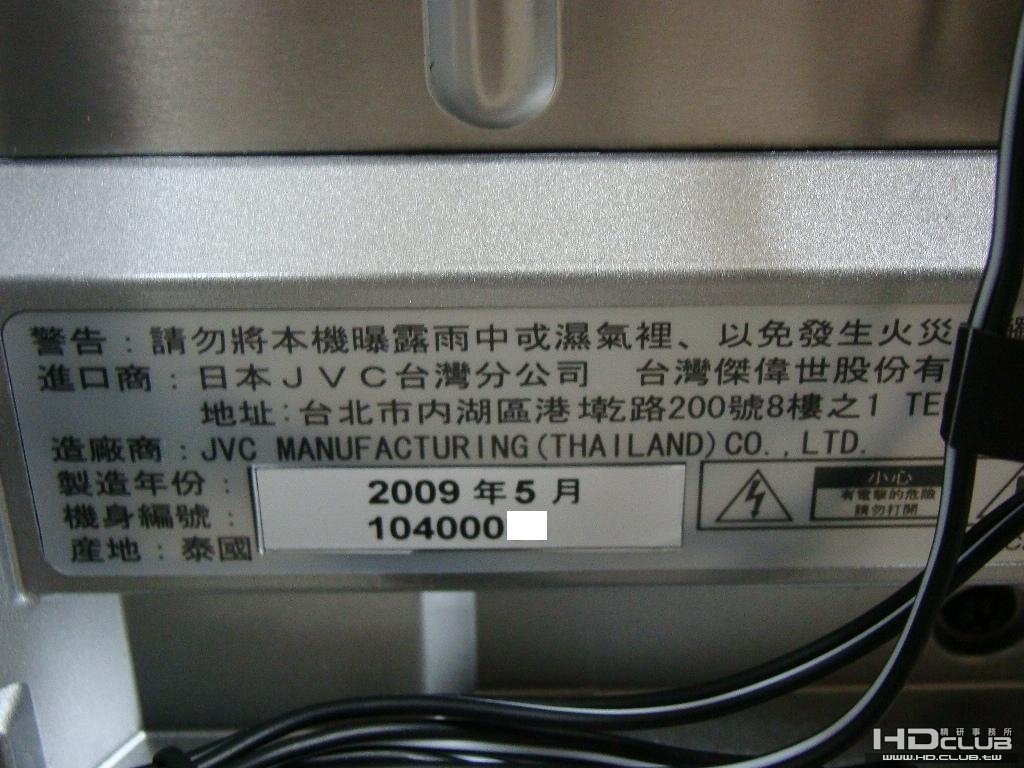

受害者身分證字號



拆解本體喇叭



本體喇叭拆解完畢

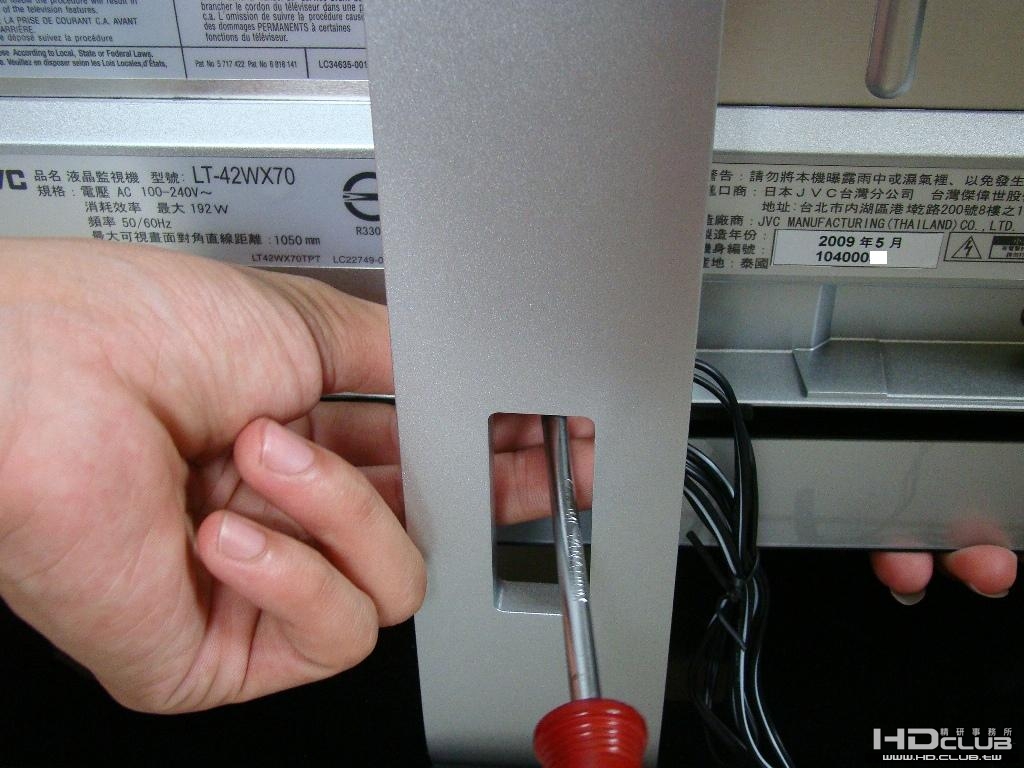

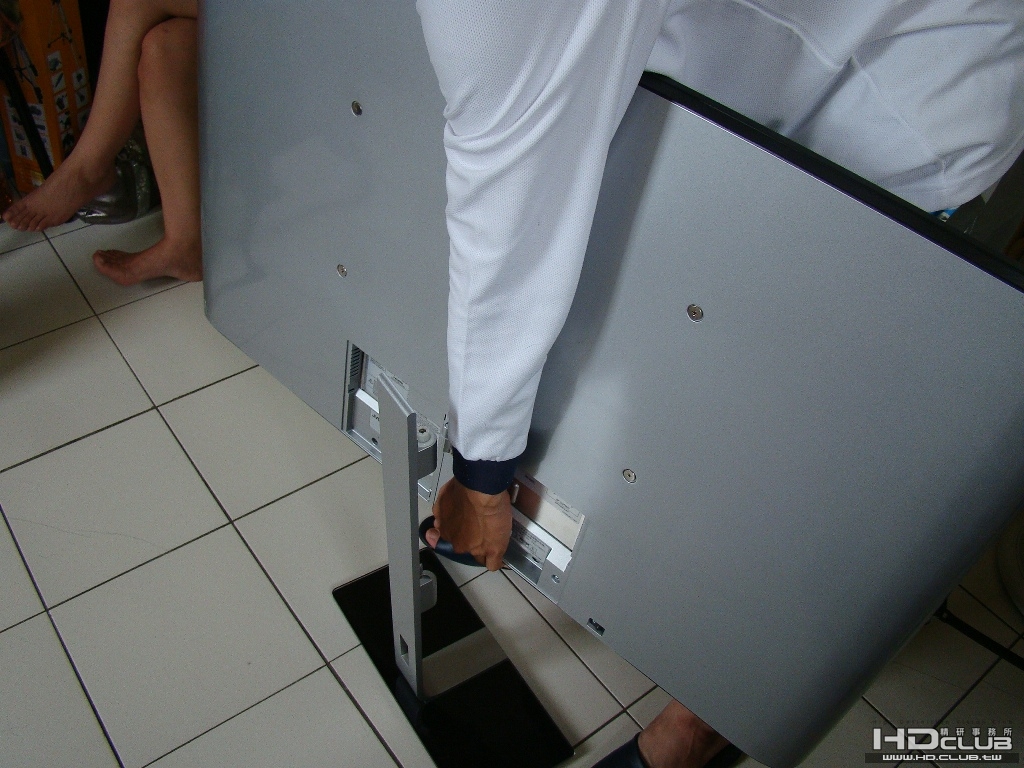

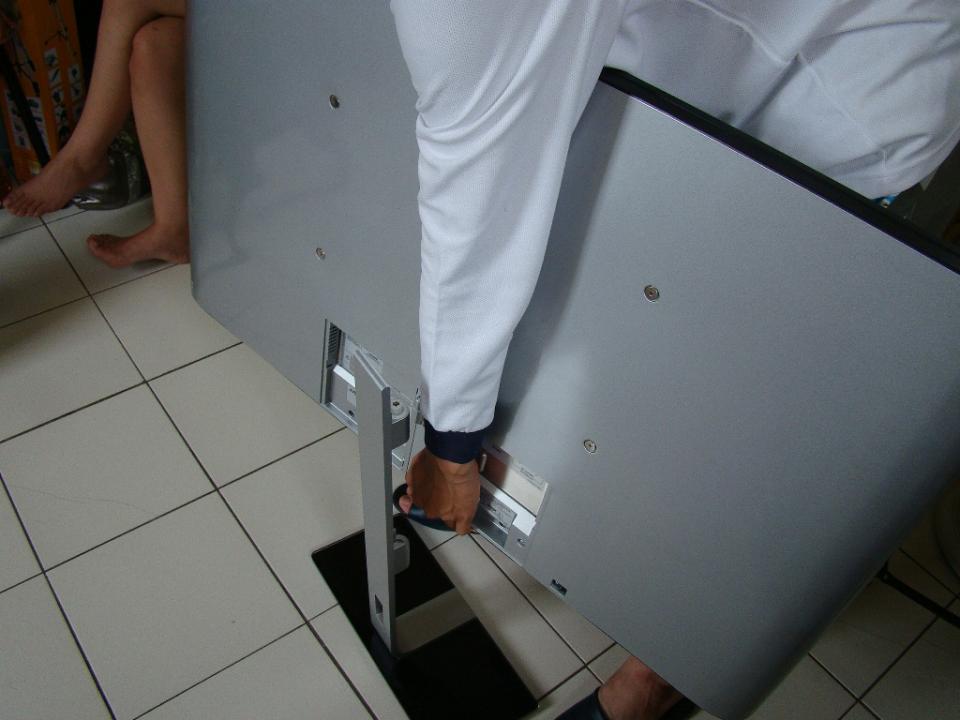

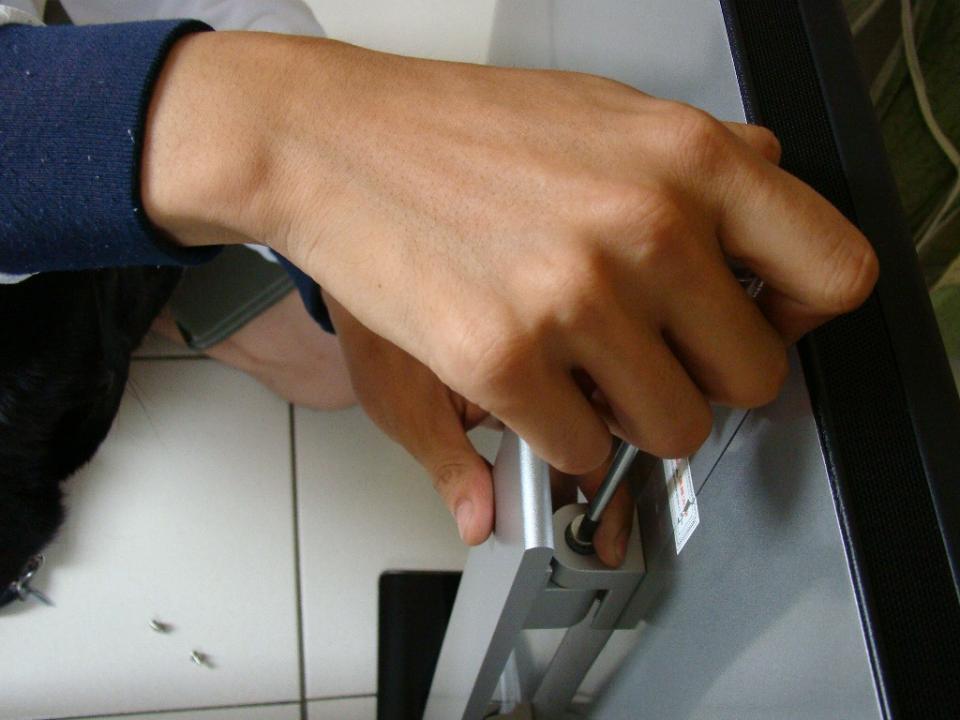

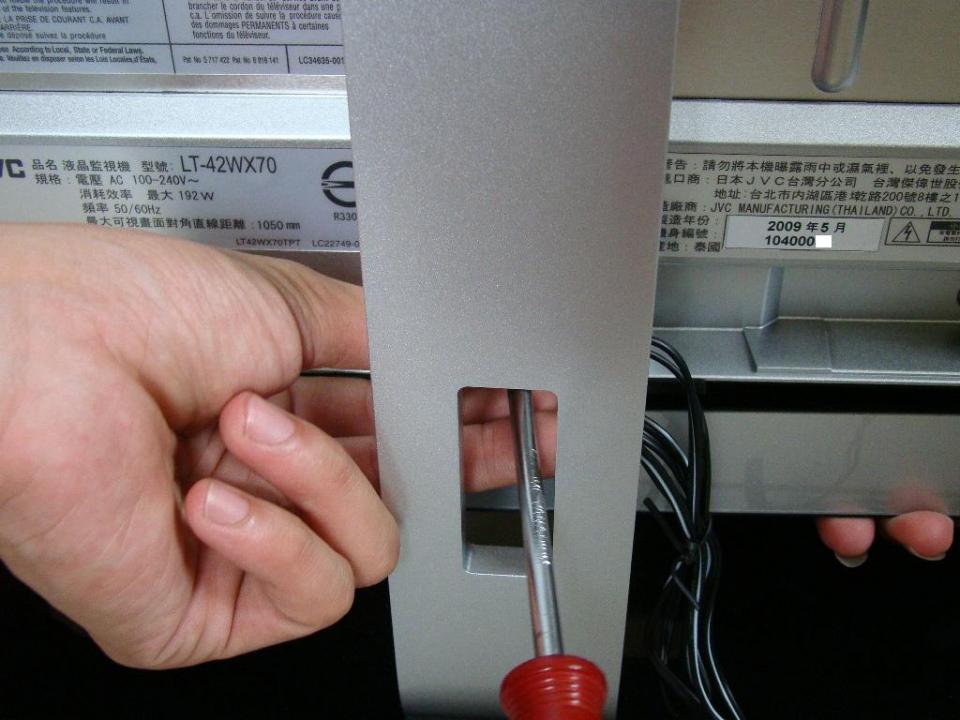

準備將腳架與本體分離



分離完畢

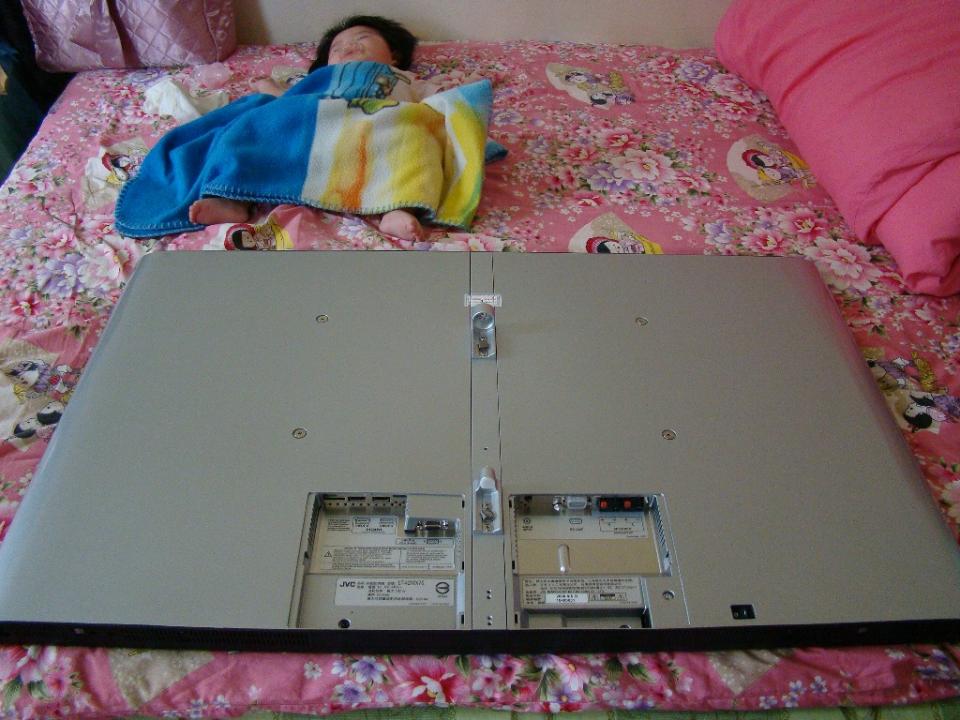

今日的解剖台



18年後就會變成美女的曹小妹...
如有興趣者記得先向曹夫人登記...
然後還得通過百場測試...千關試煉...萬般磨難...



躺在床上就呼呼大睡了...真好...

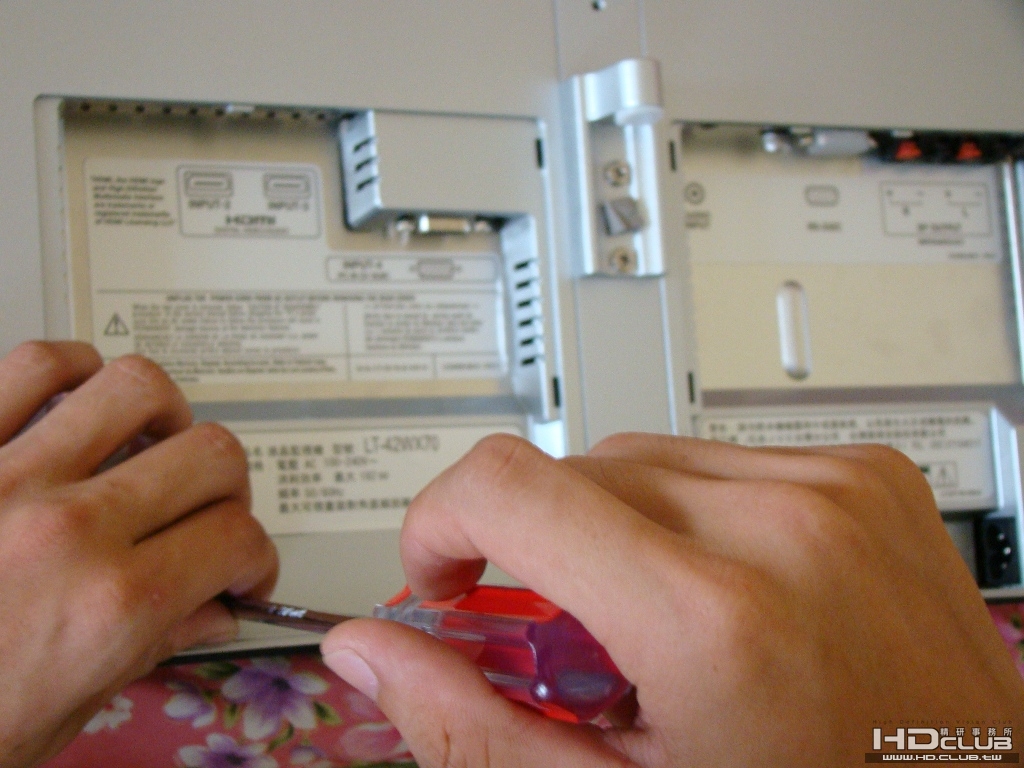

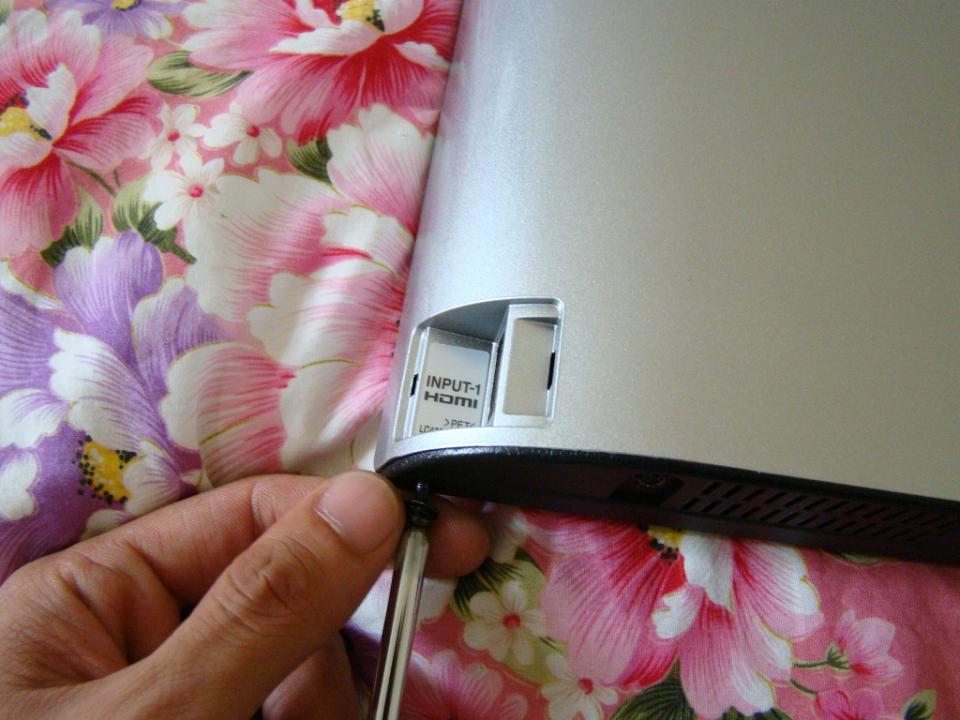

此次先由本體HDMI-1下方開始拆解

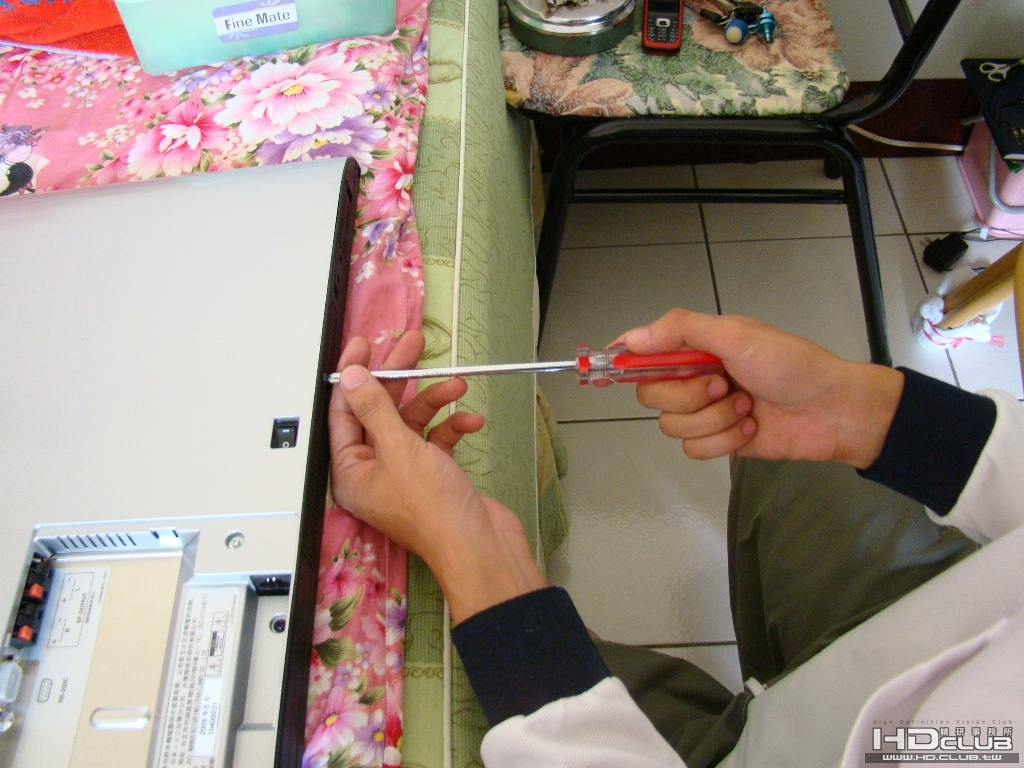

拆解中



早知道就買支電動的...轉到手酸...

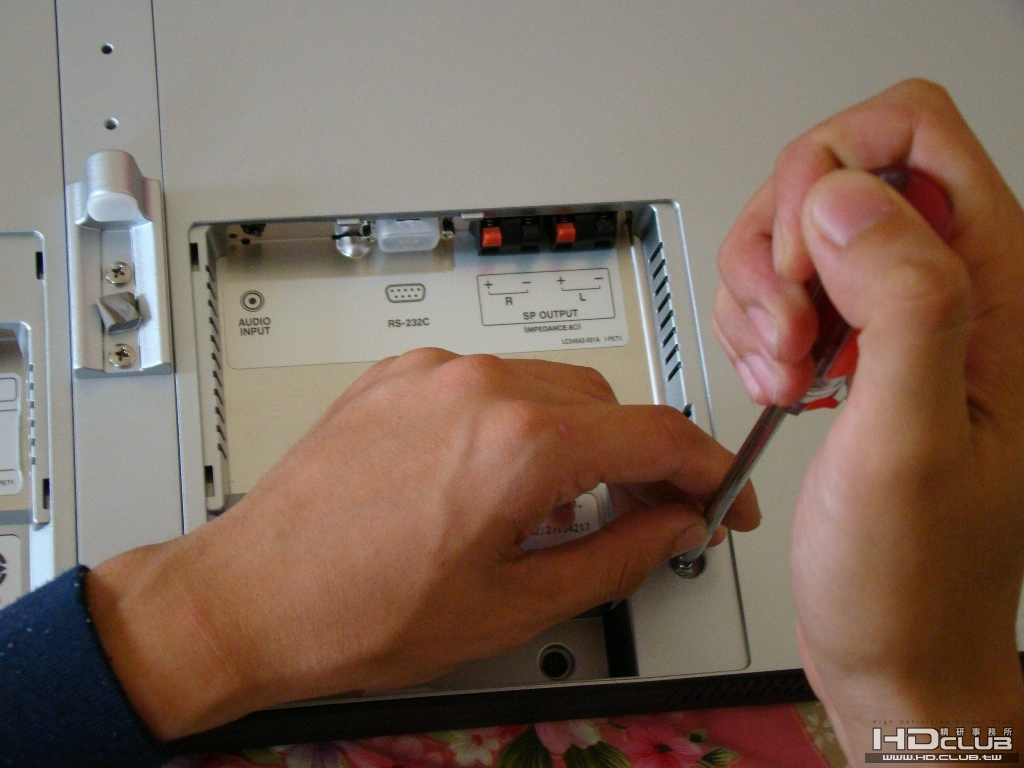

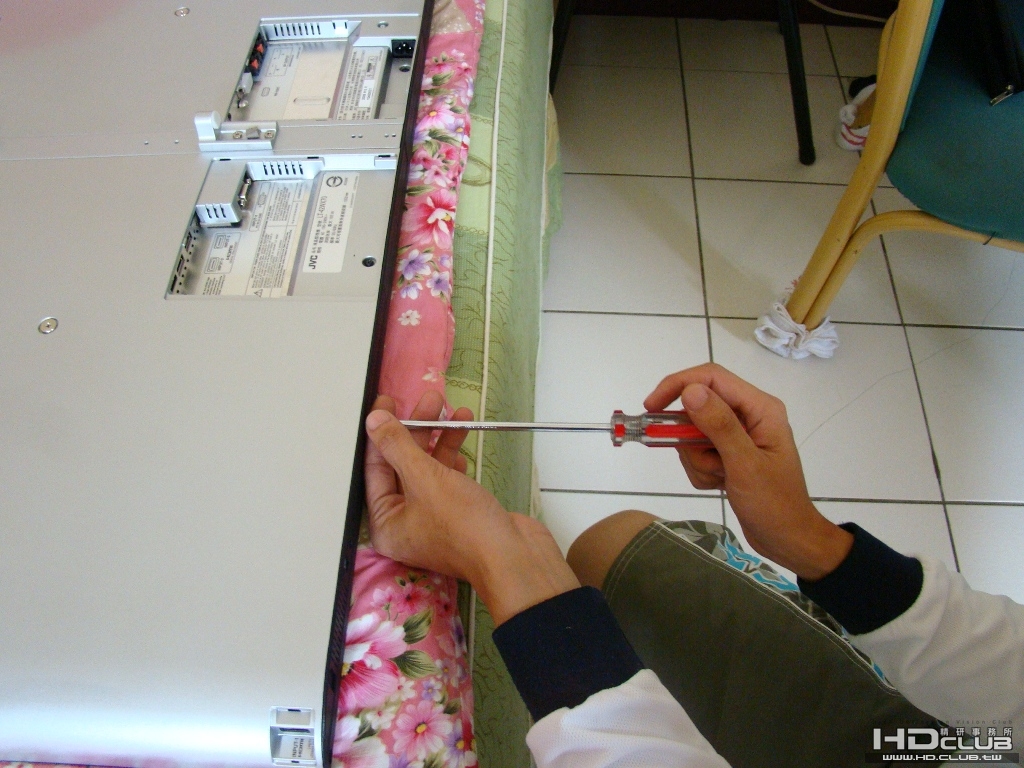

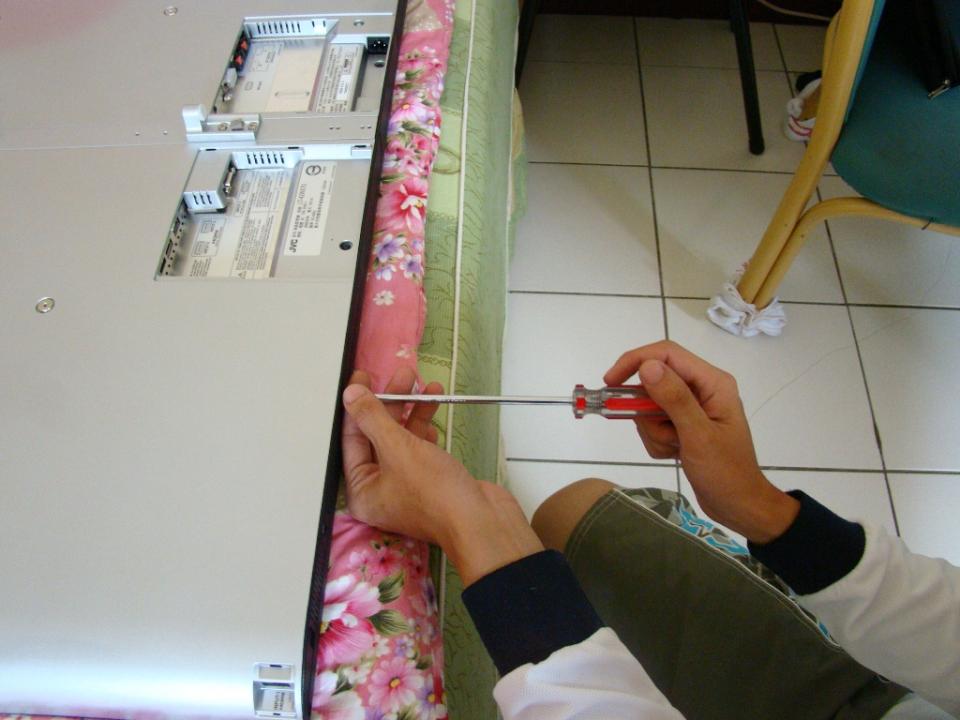

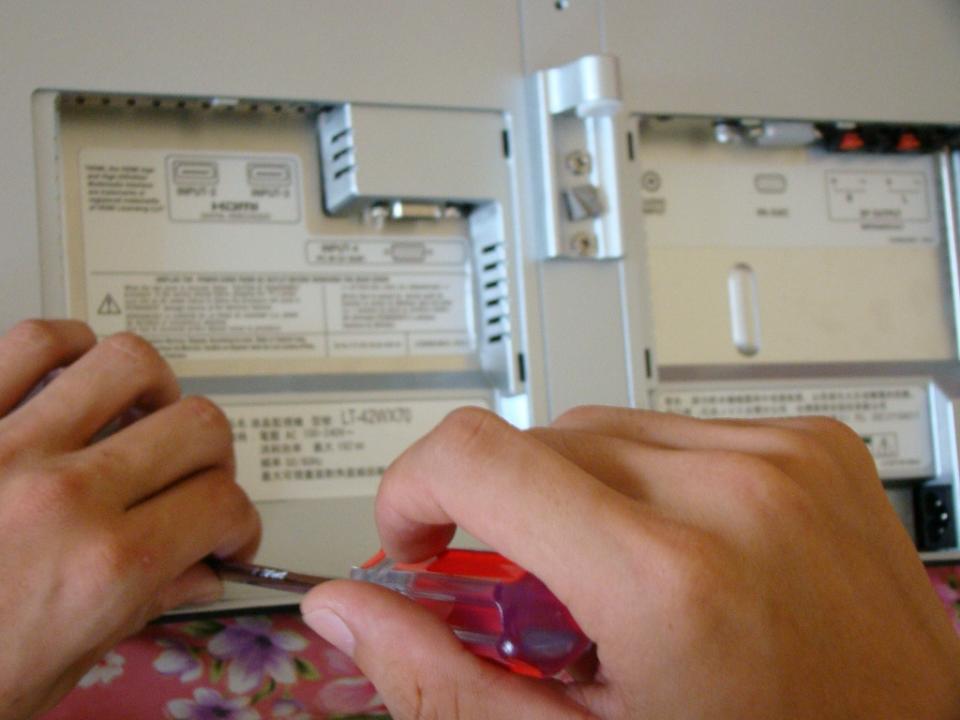

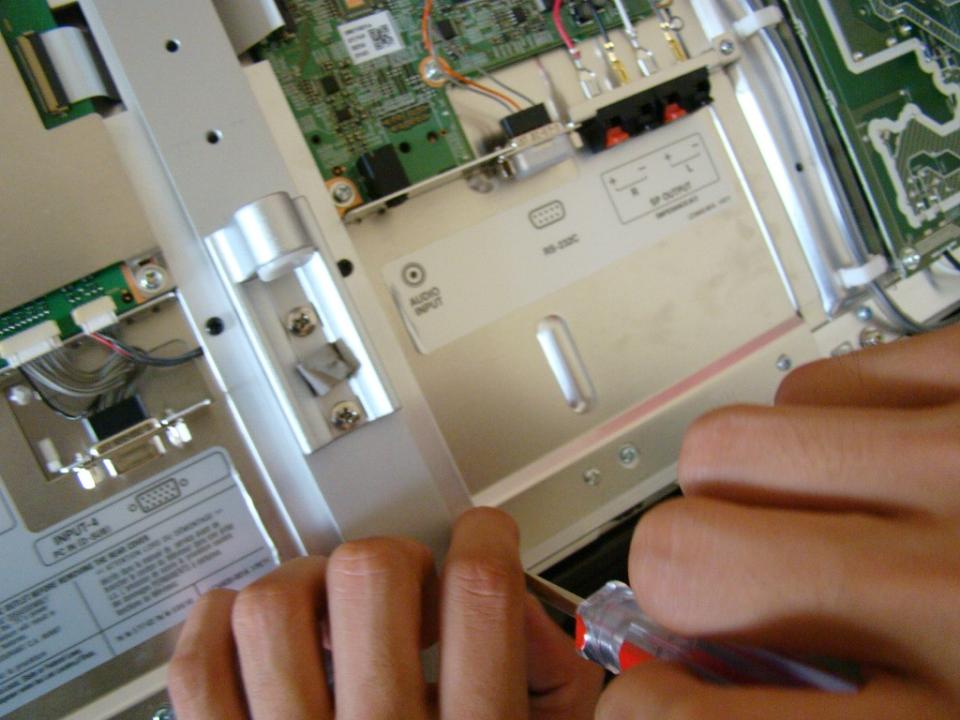

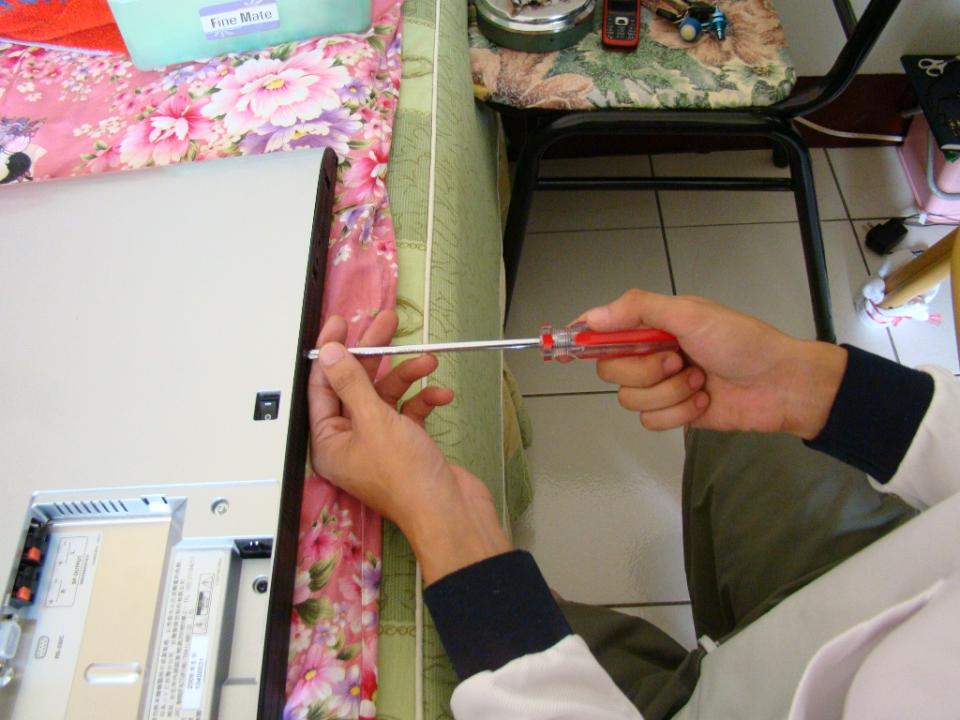

拆解右側輸入端子處的兩顆螺絲中



拆解左側輸入端子處的螺絲中

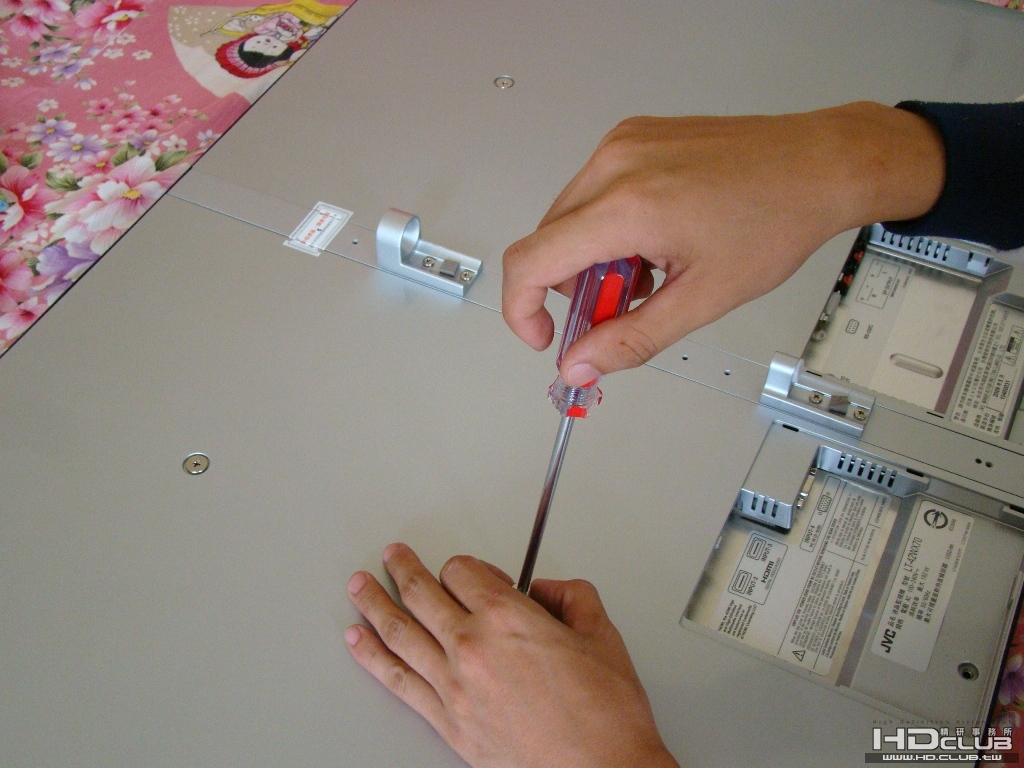

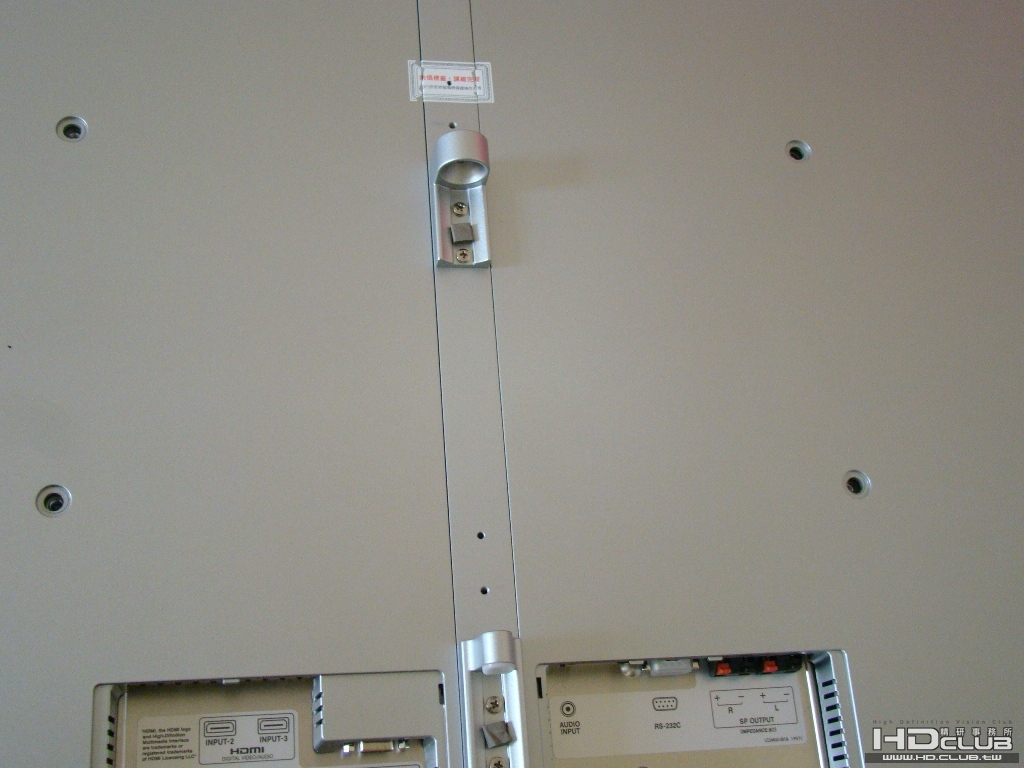

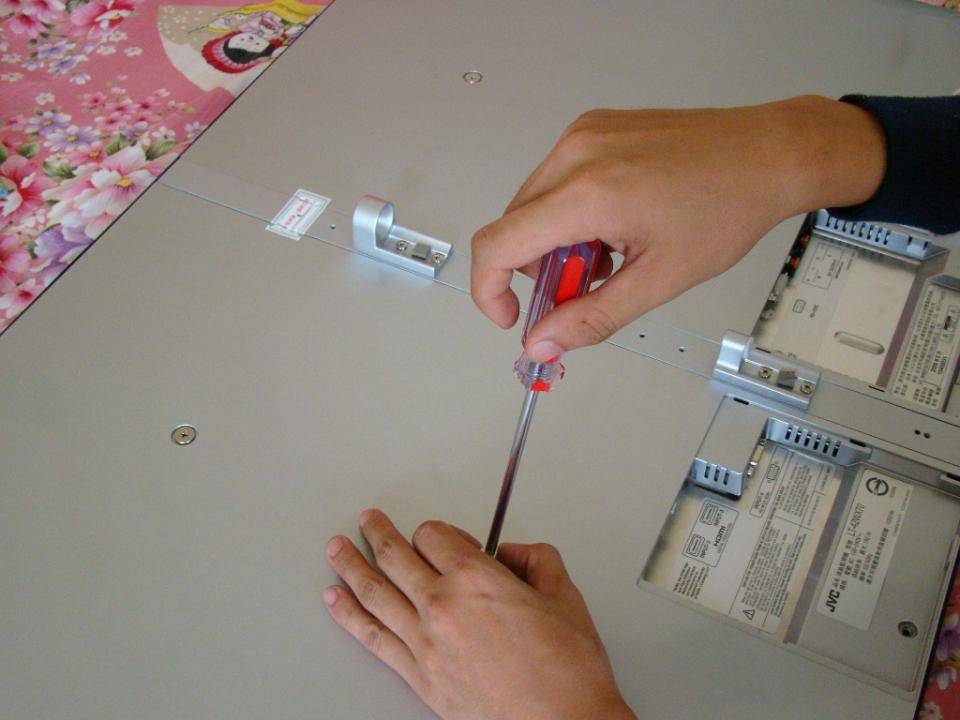

拆解背板正面四顆大螺絲中



背板正面四顆大螺絲拆解完畢

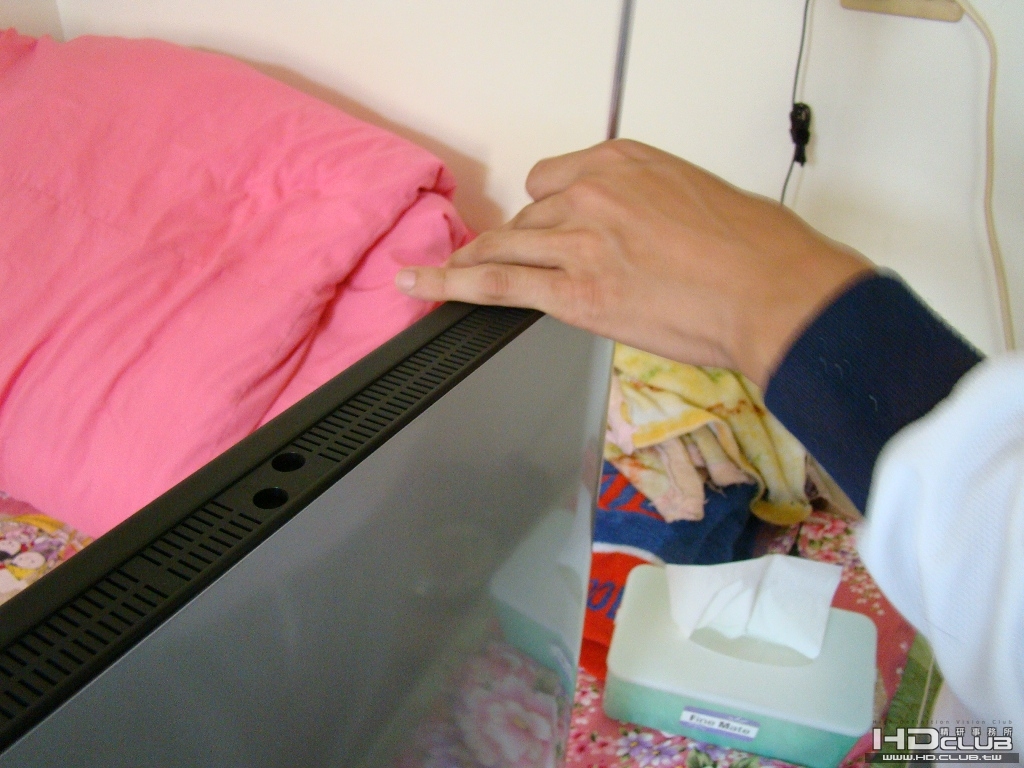

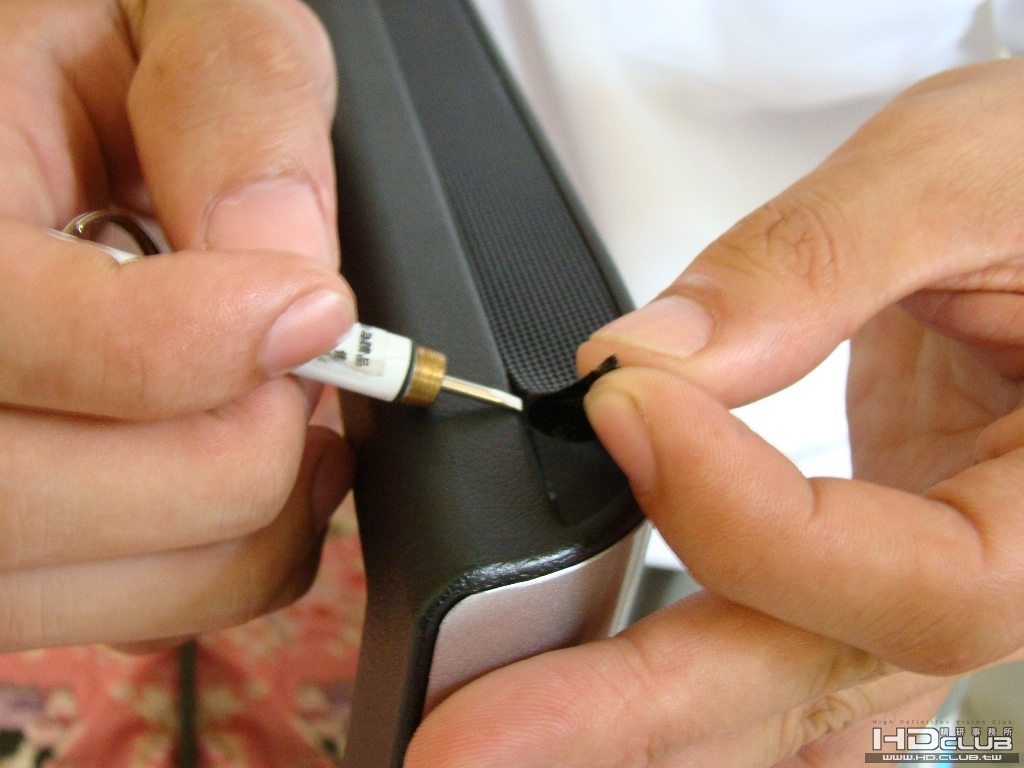

拆解機體上方散熱孔的網狀保護貼



機體上方散熱孔的保護網貼紙下方的螺絲

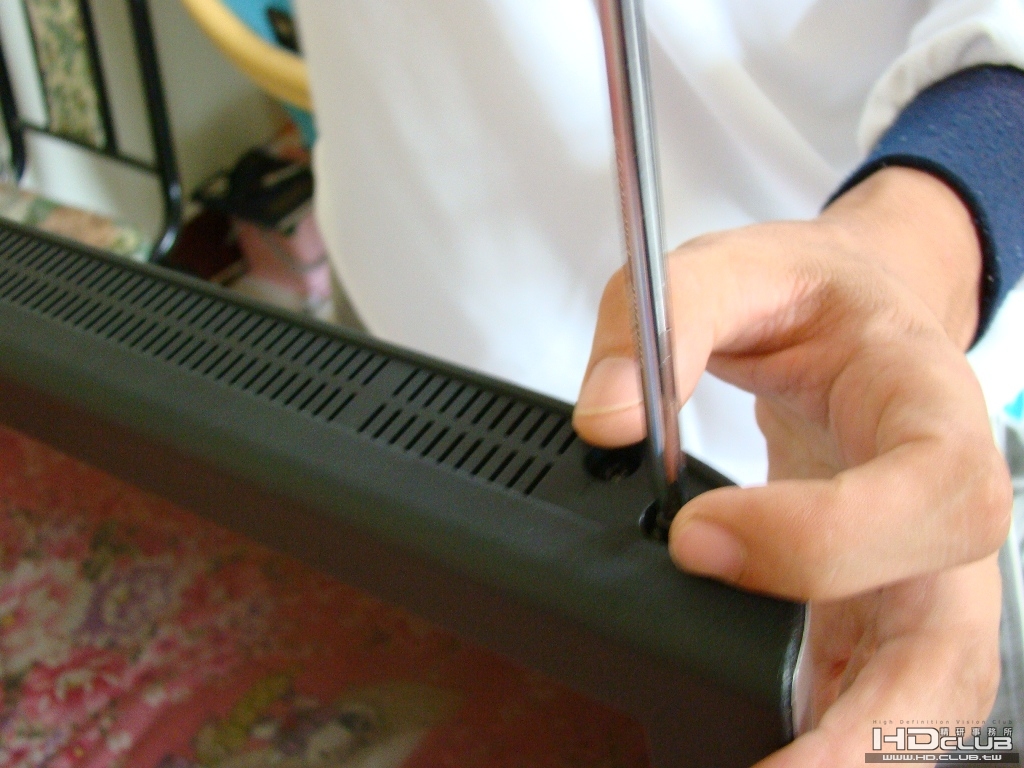

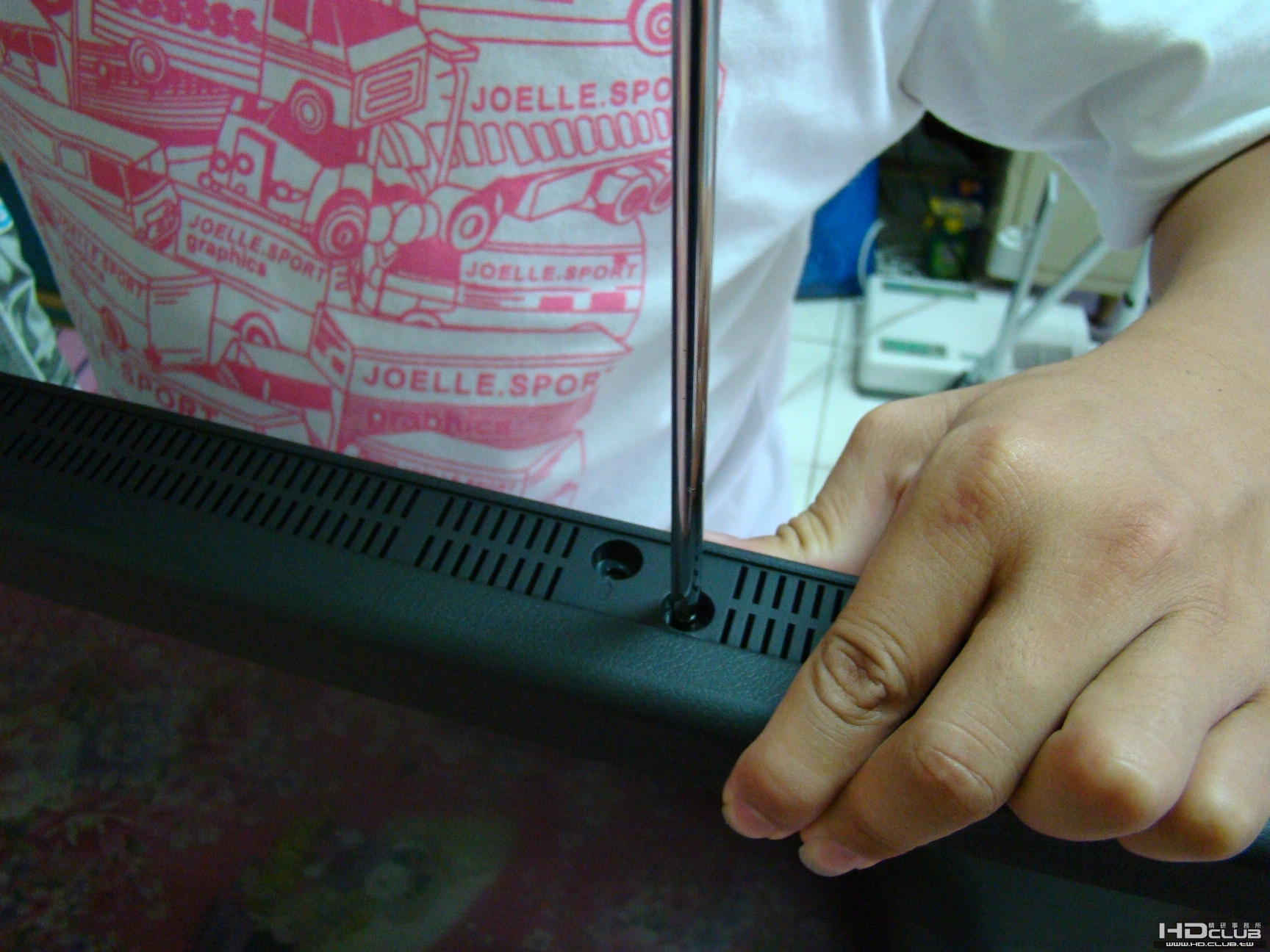

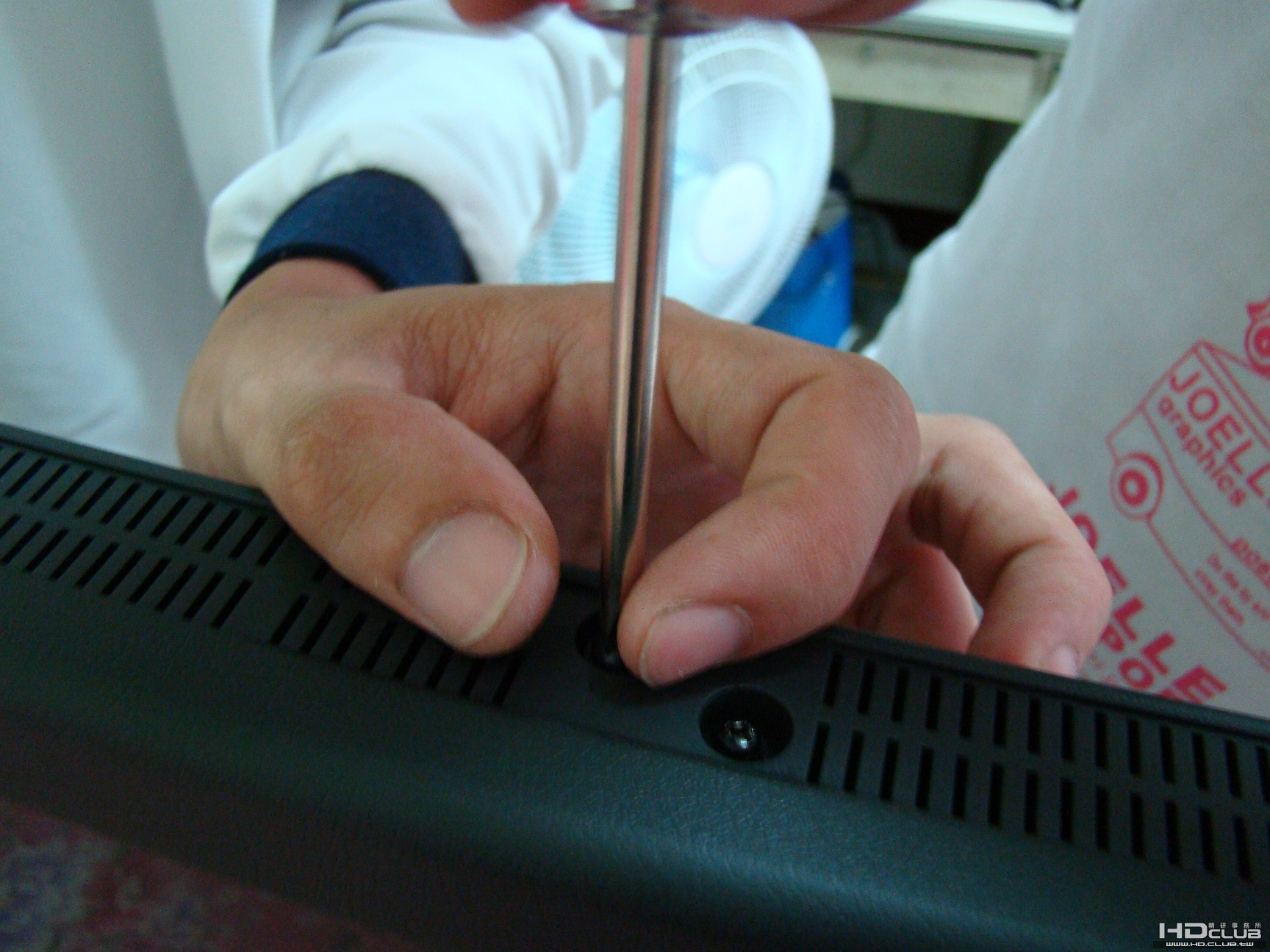

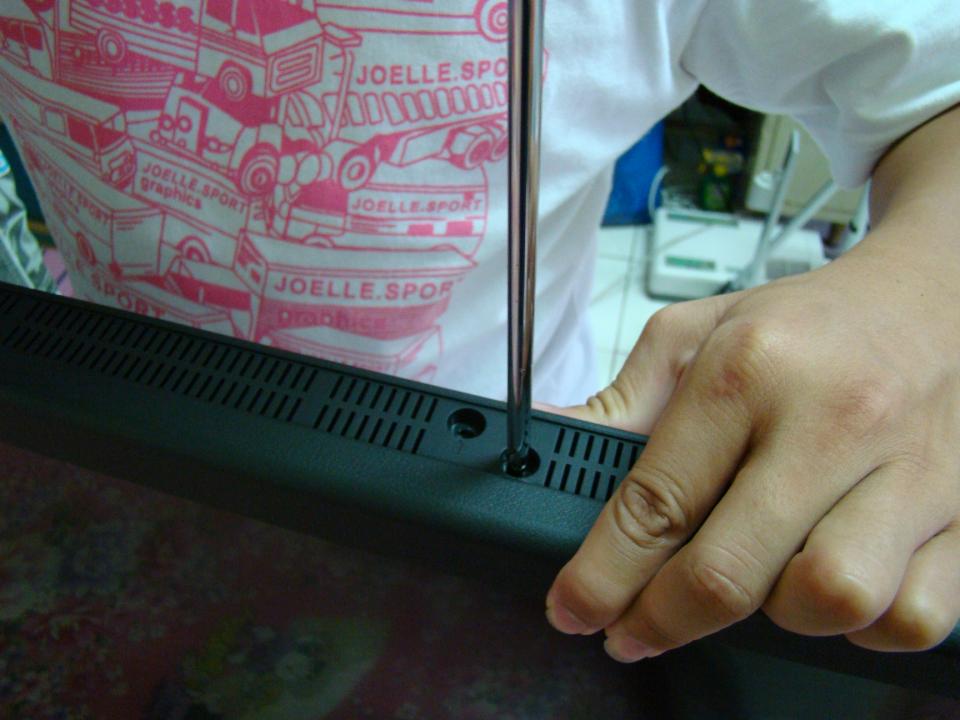

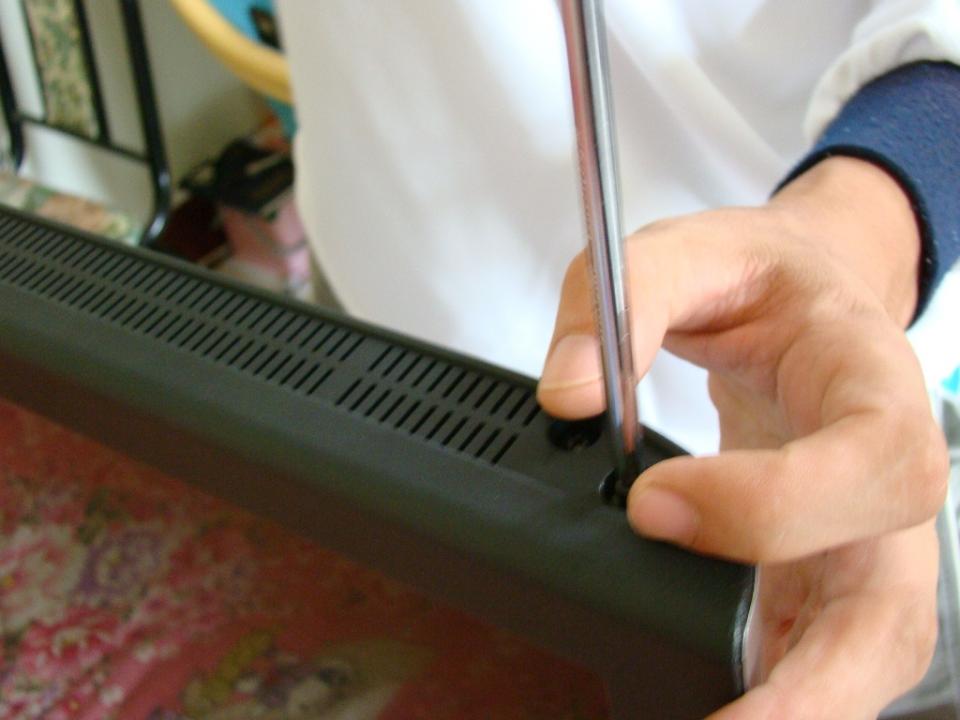

拆解機體上方散熱孔處的螺絲



拆解機體上方散熱孔處...最後一顆螺絲...



螺絲依照部位分類

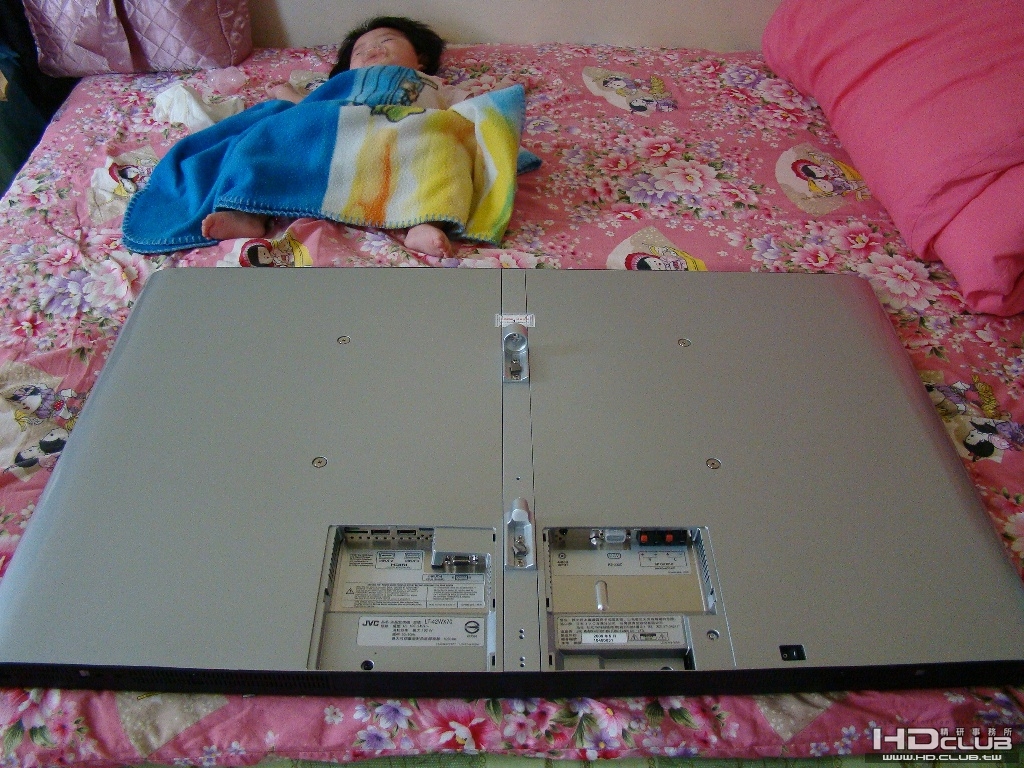

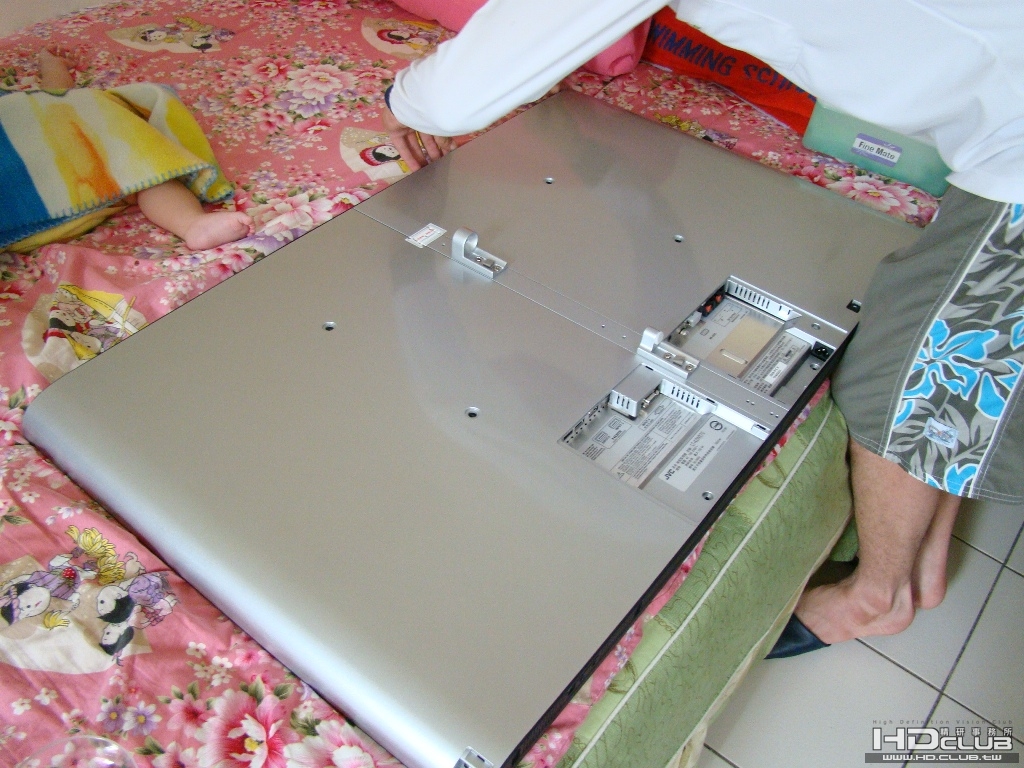

將受害者平躺於解剖台上

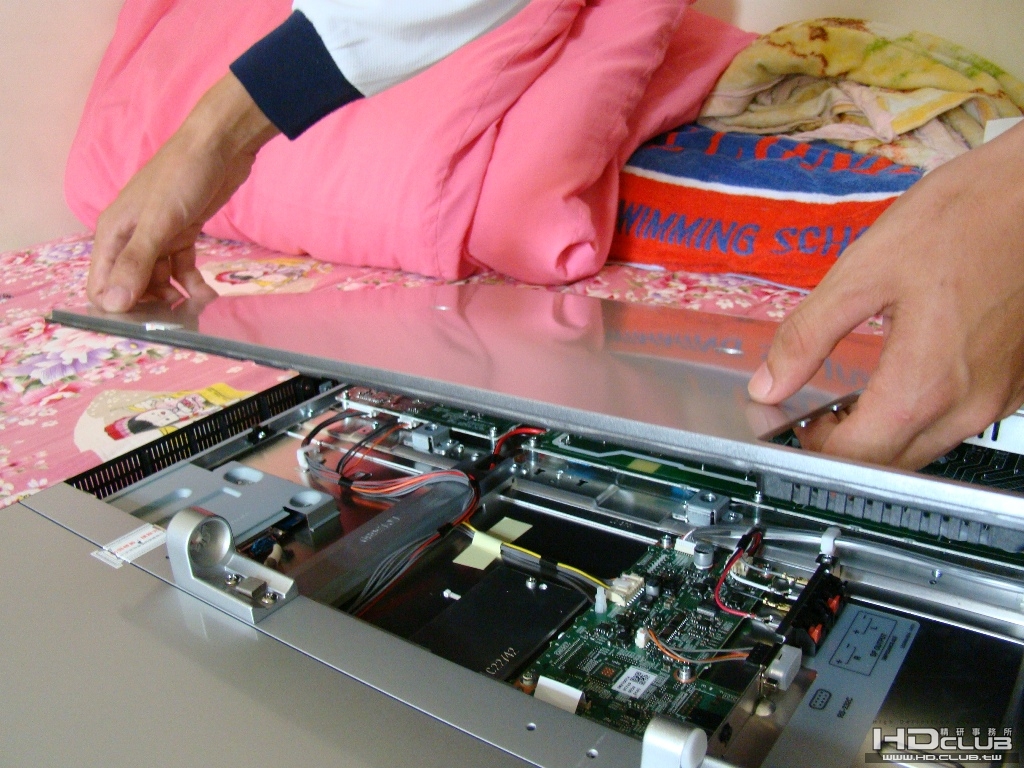

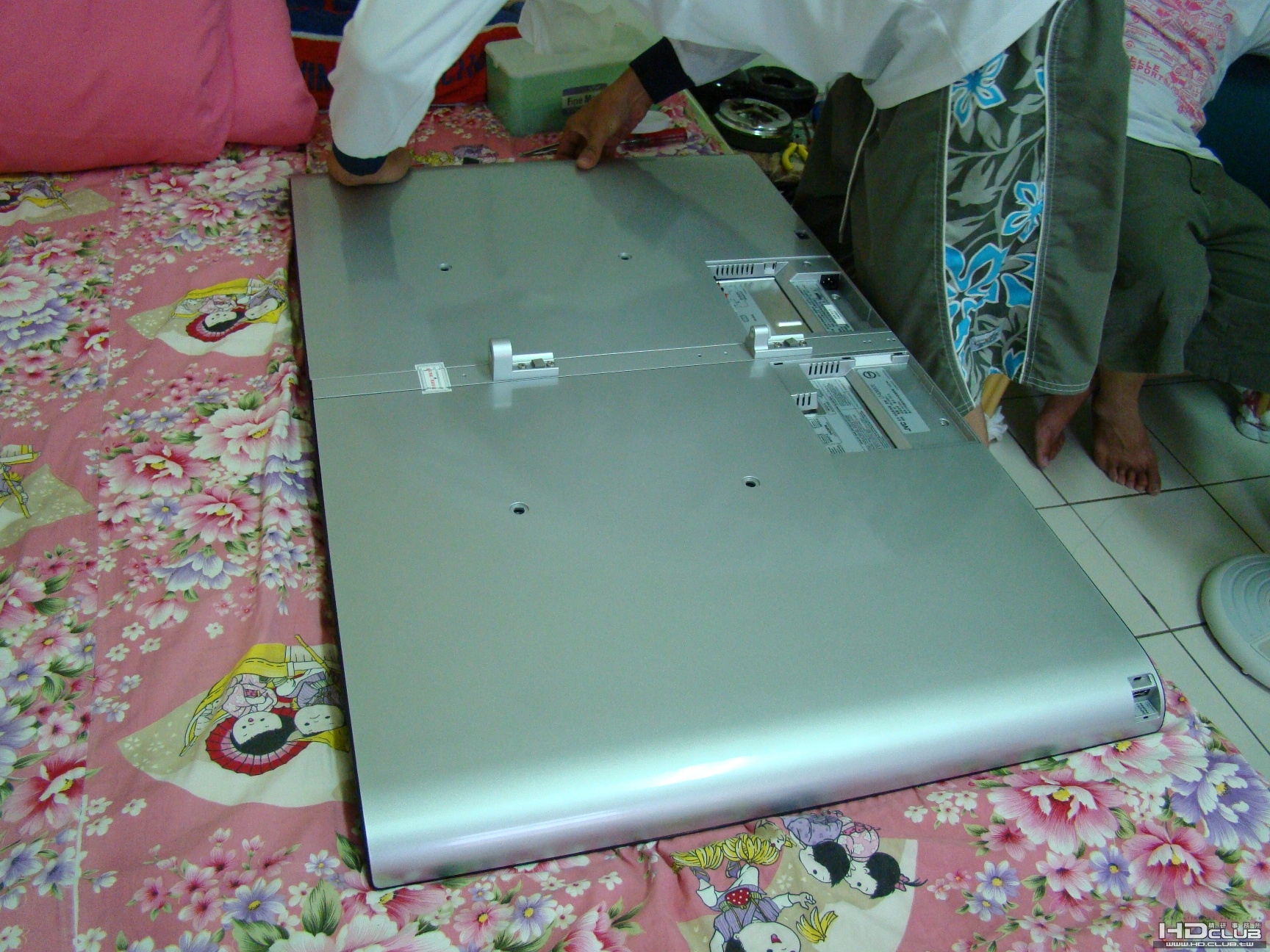

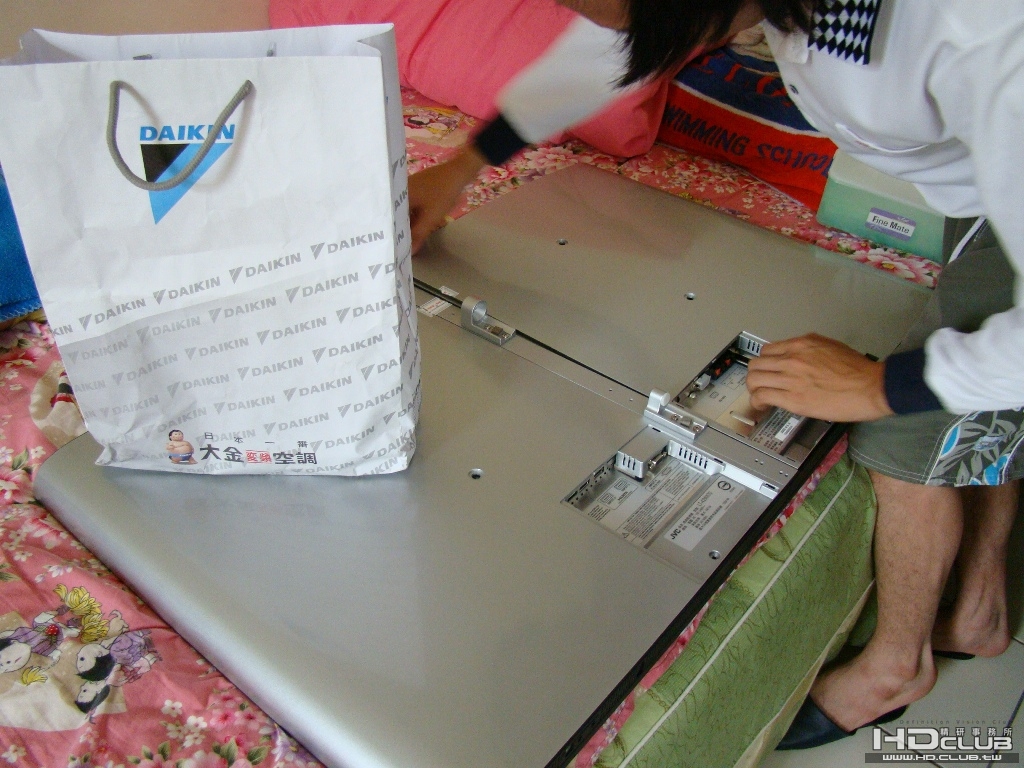

準備拆解機體背板

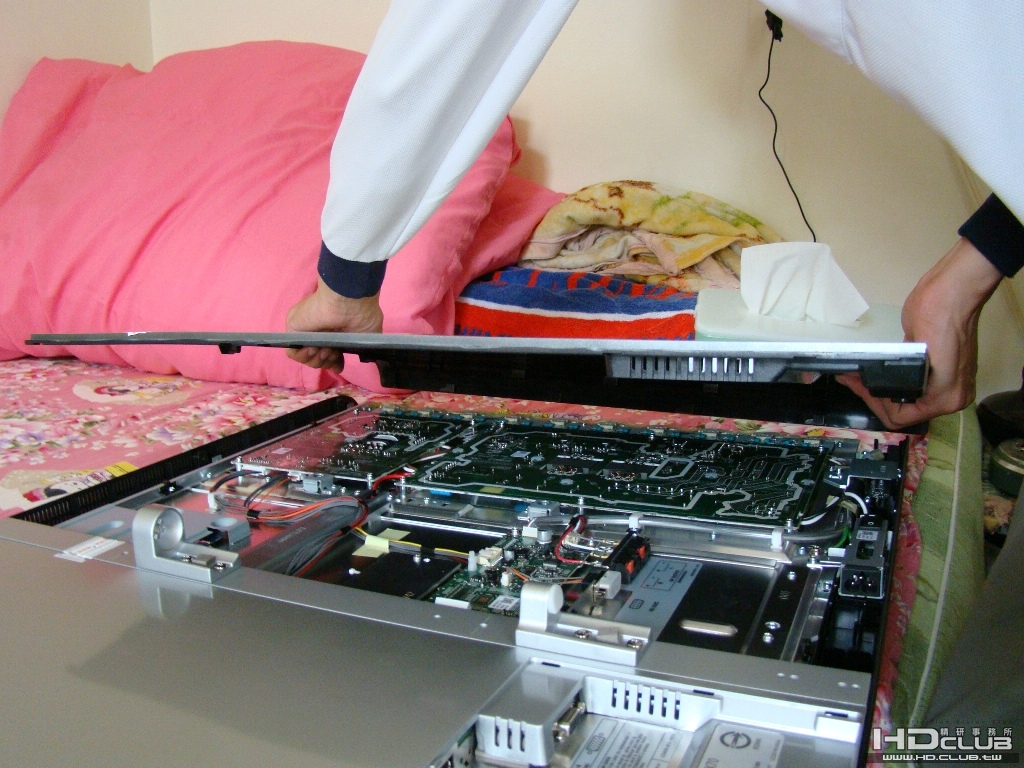

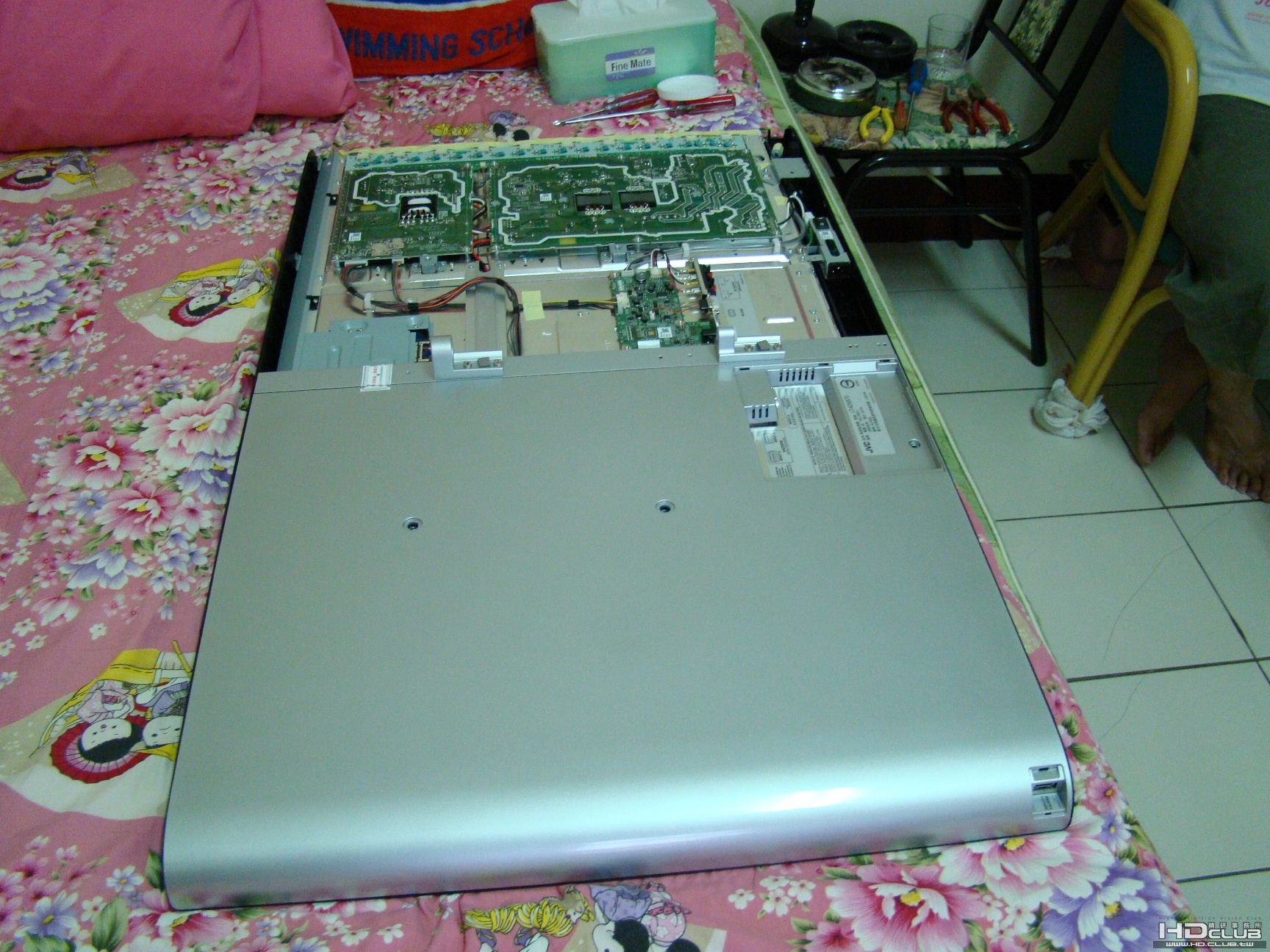

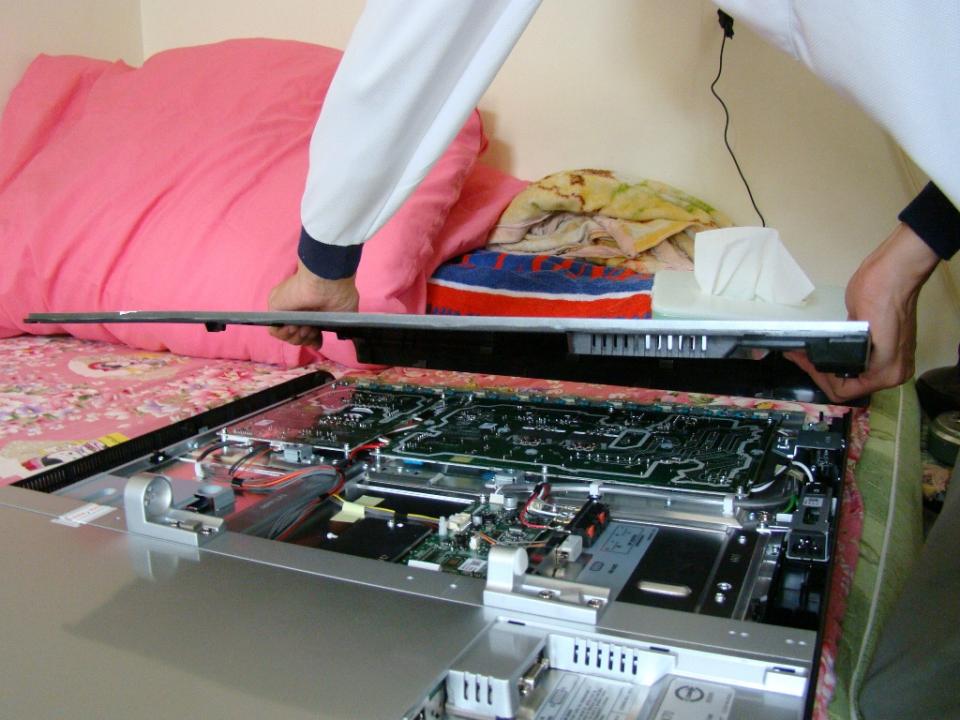

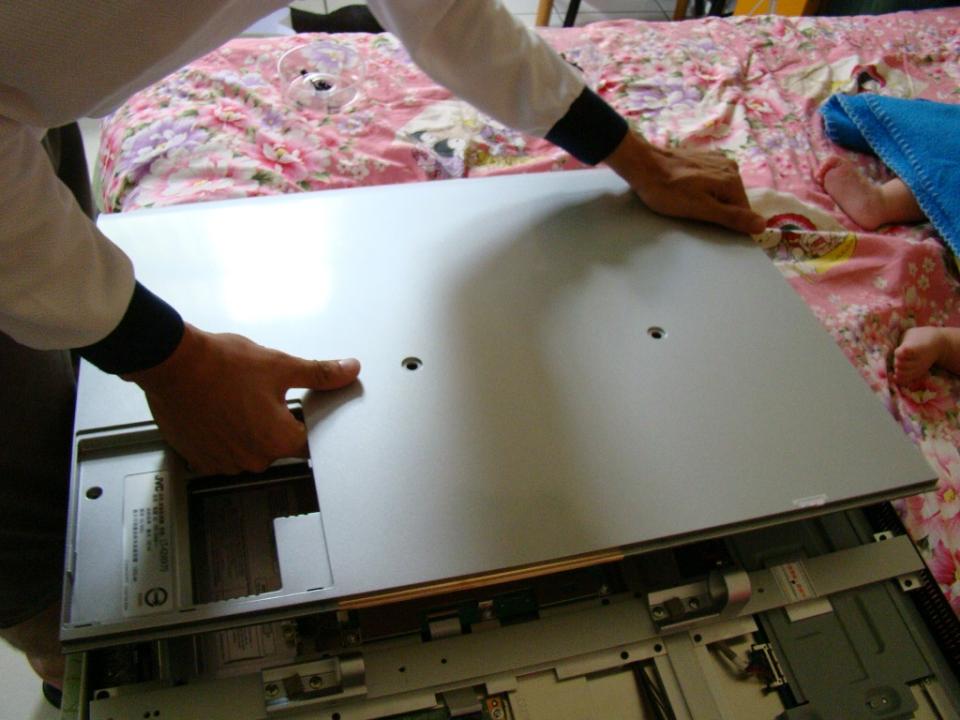

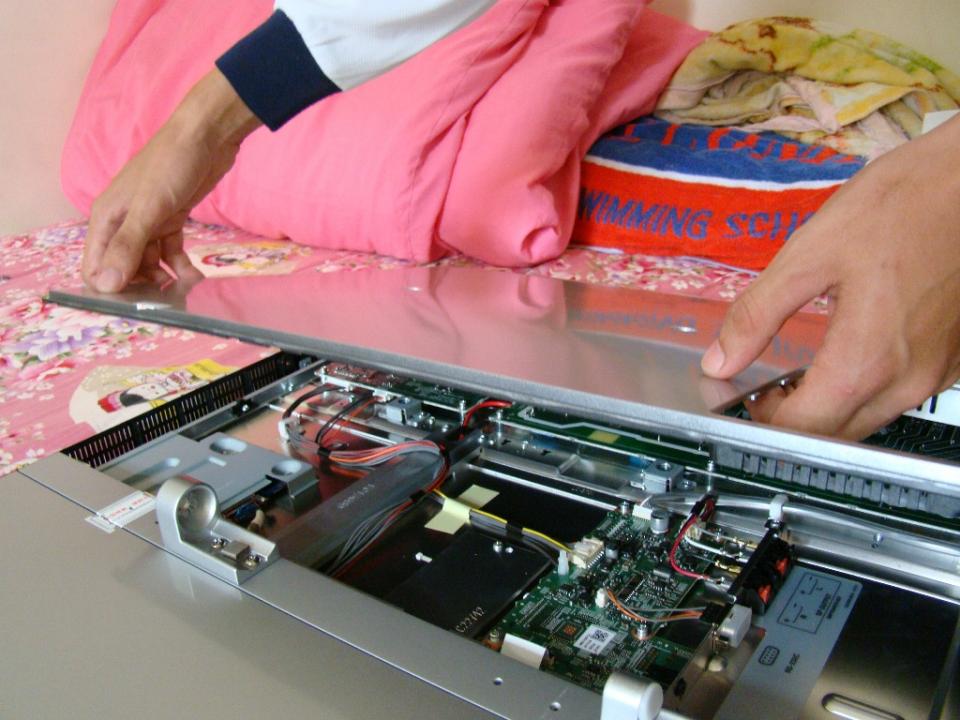

打開機體右側背板



機體右側背板剝離

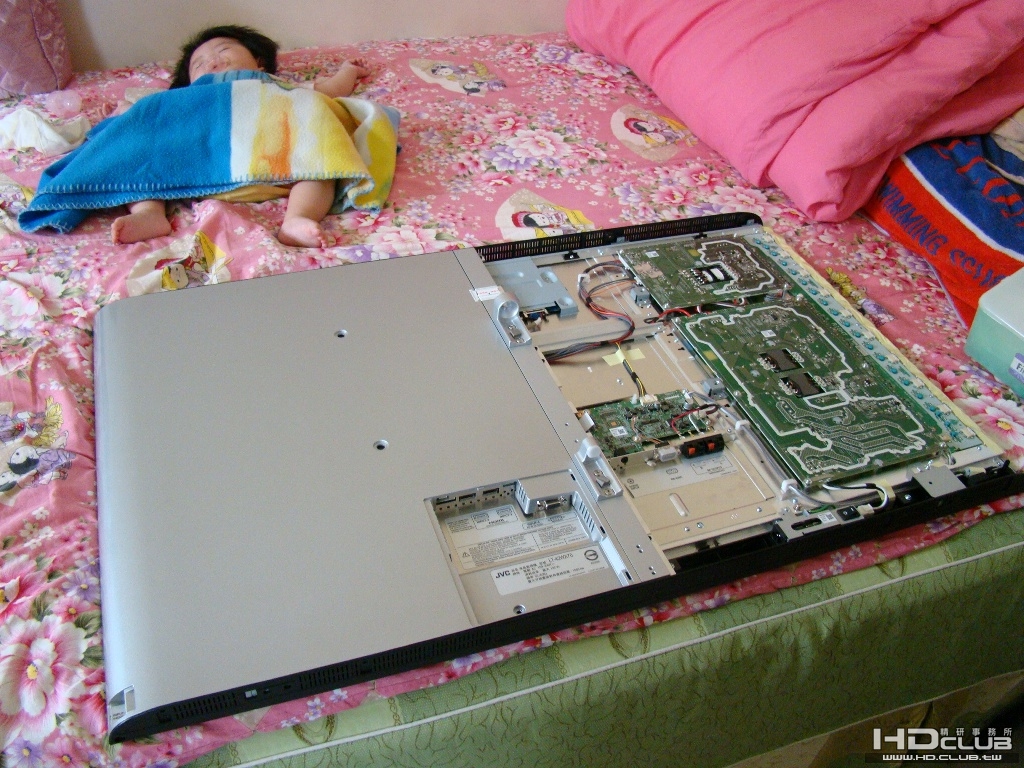

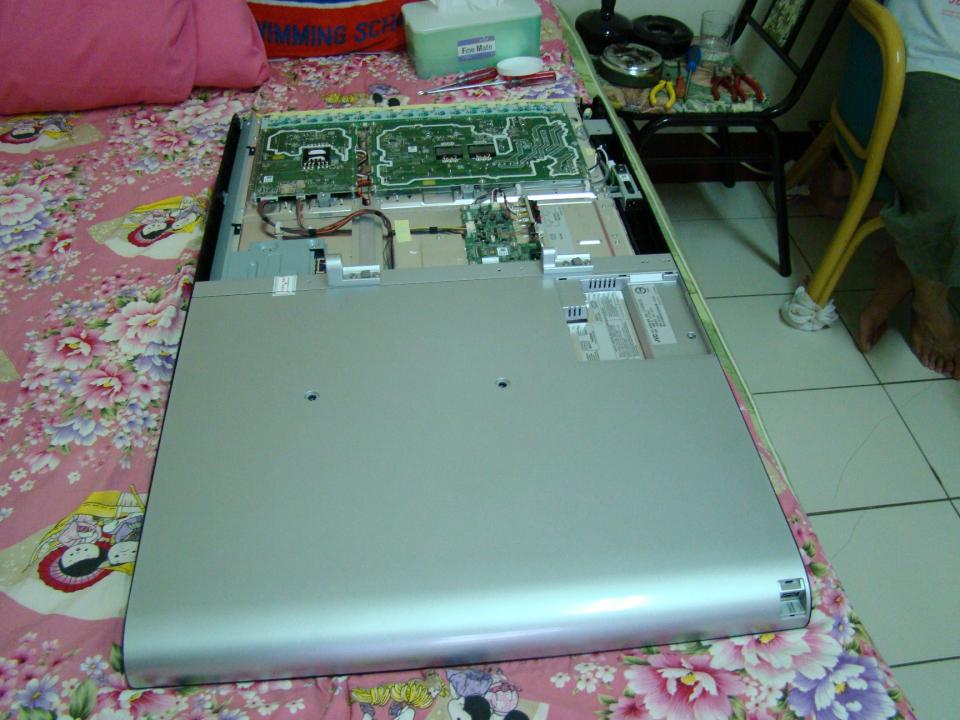

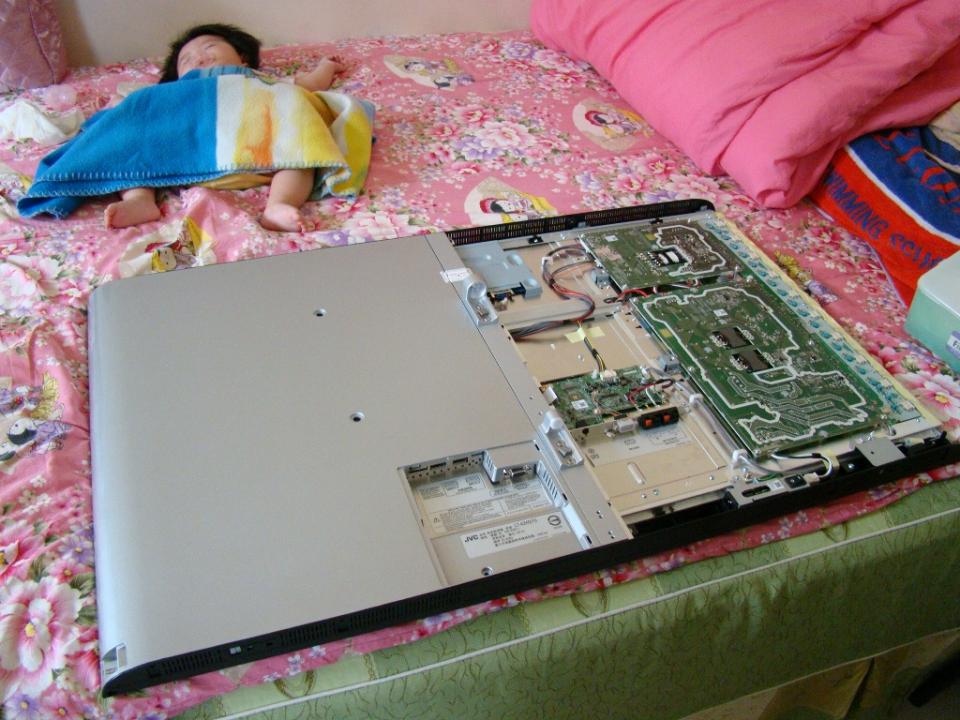

被剝離右側背板的42WX70

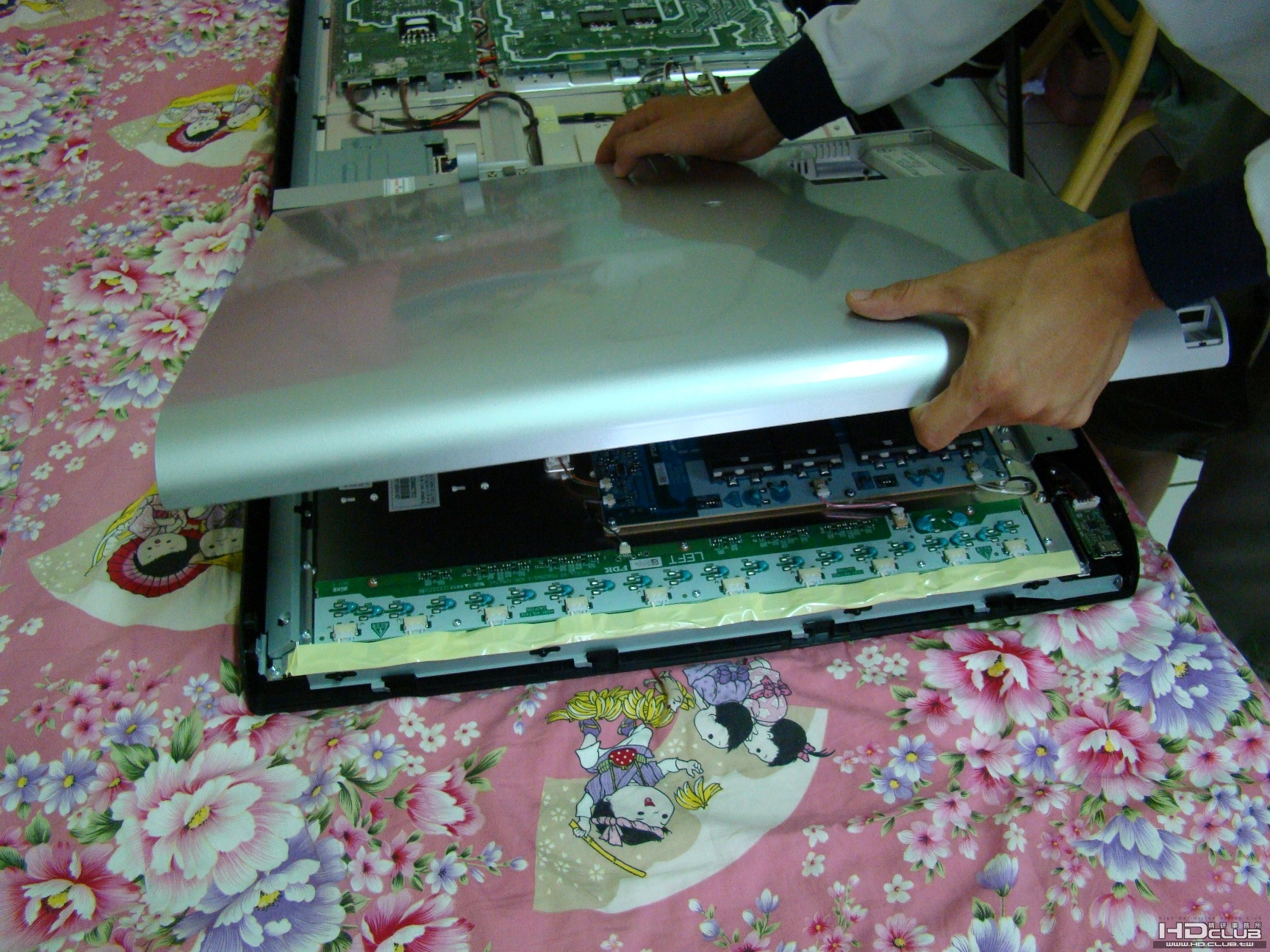

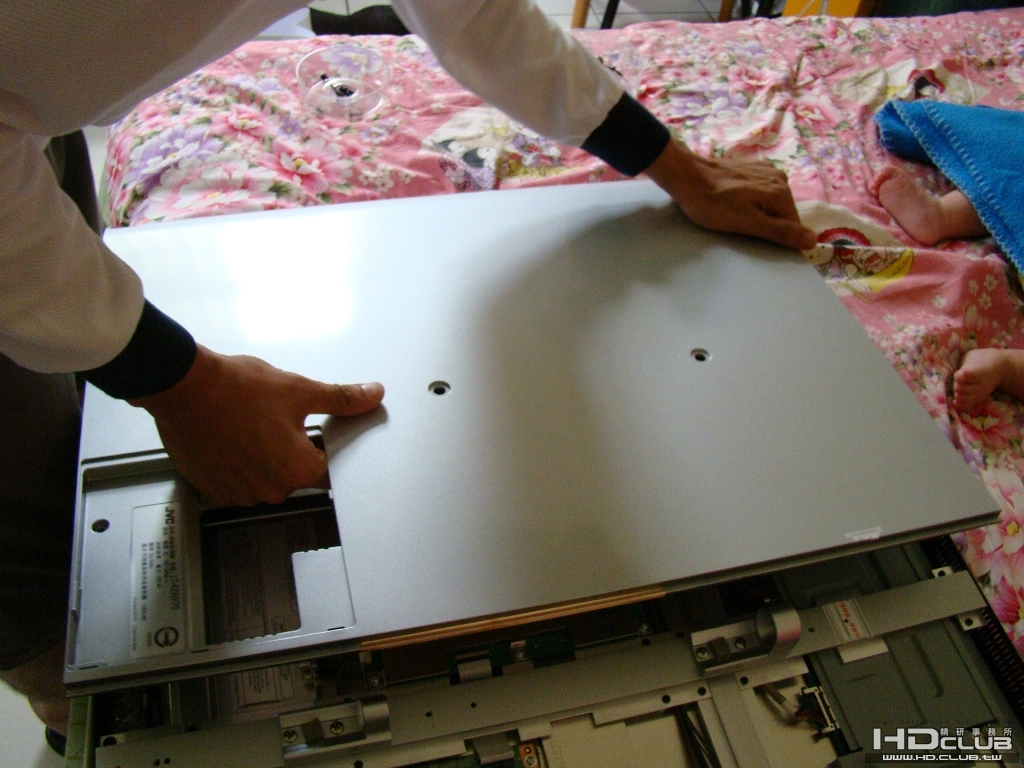

機體左側背板剝離中

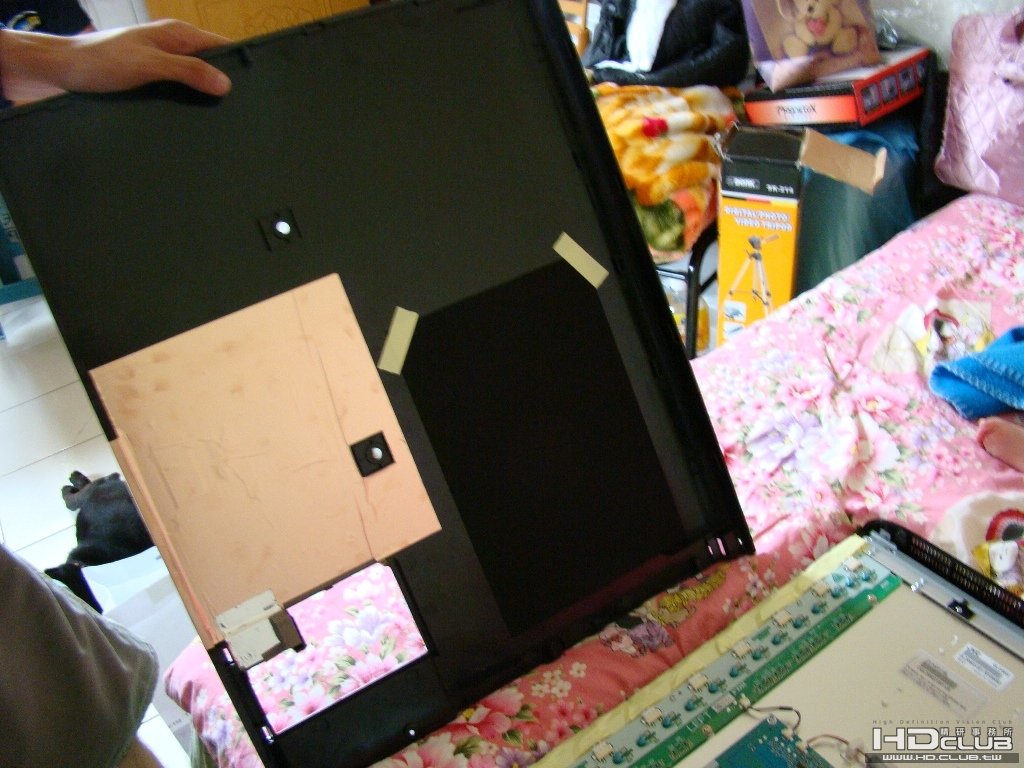

左側背板上貼著銅箔紙(影像迴路位置)與隔磁布材(背照光源高壓板)



左右側背板剝離

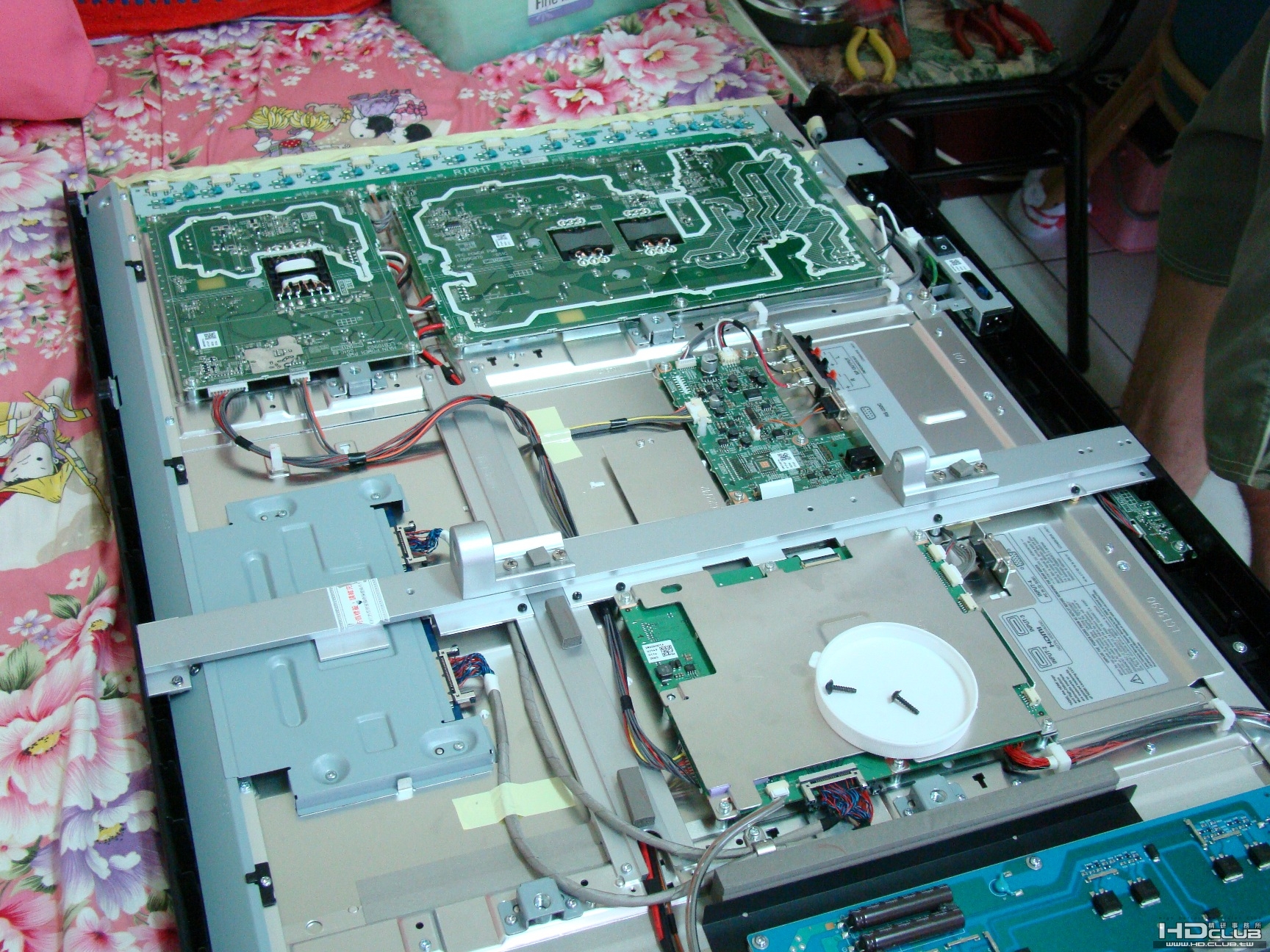

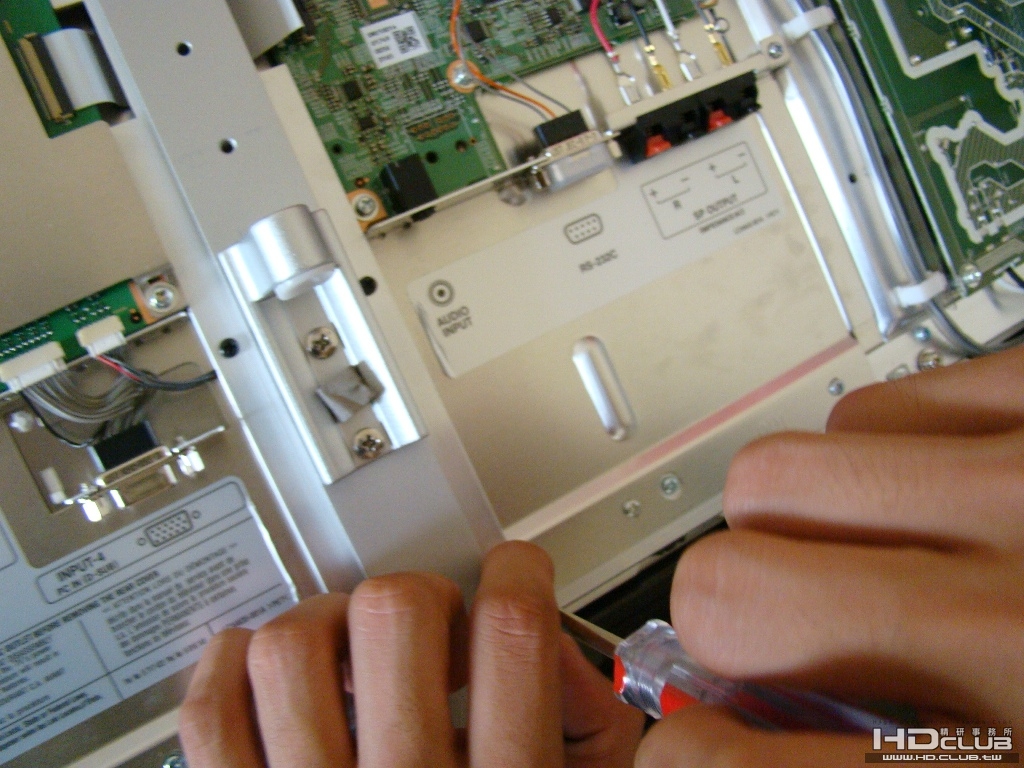

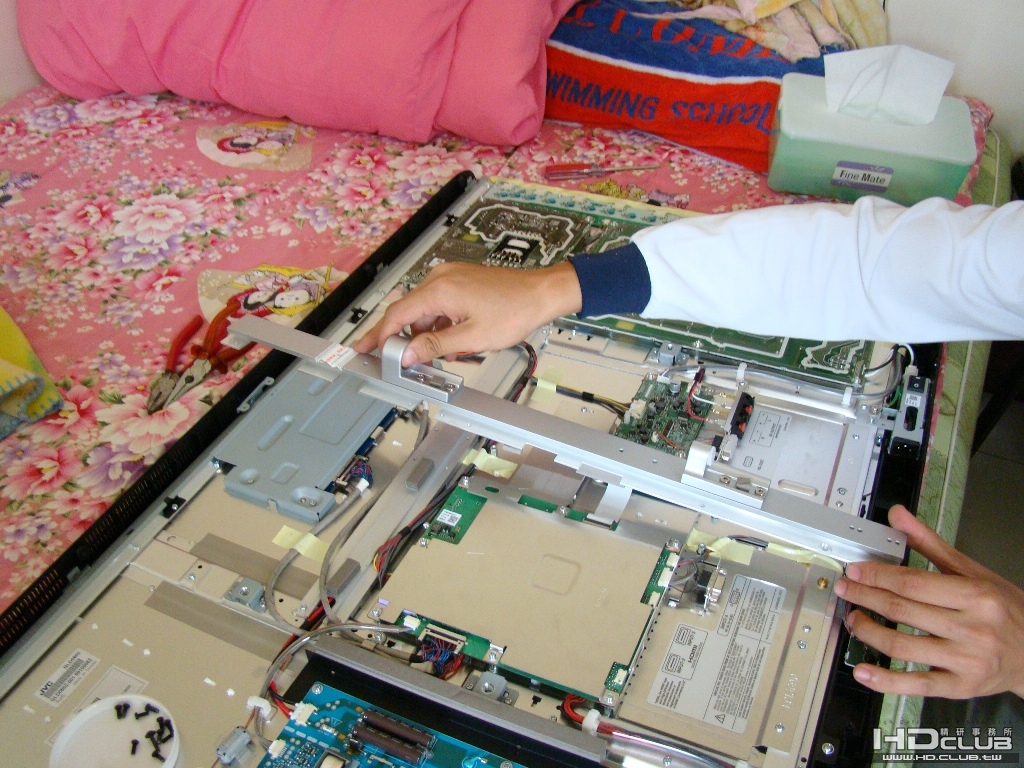

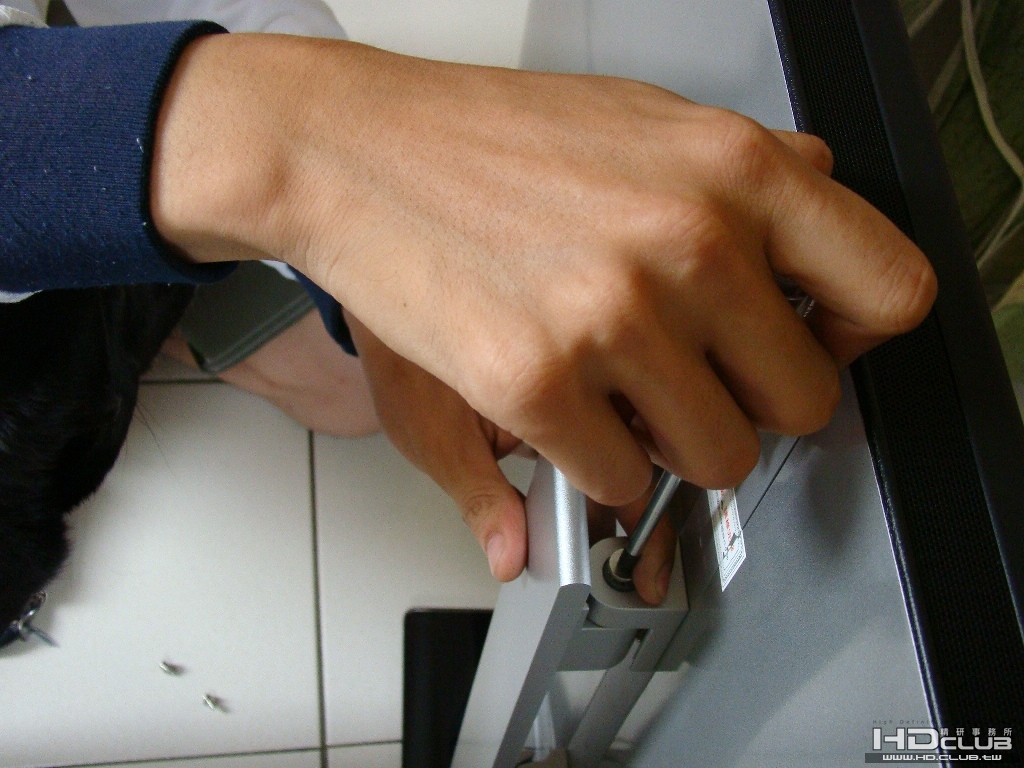

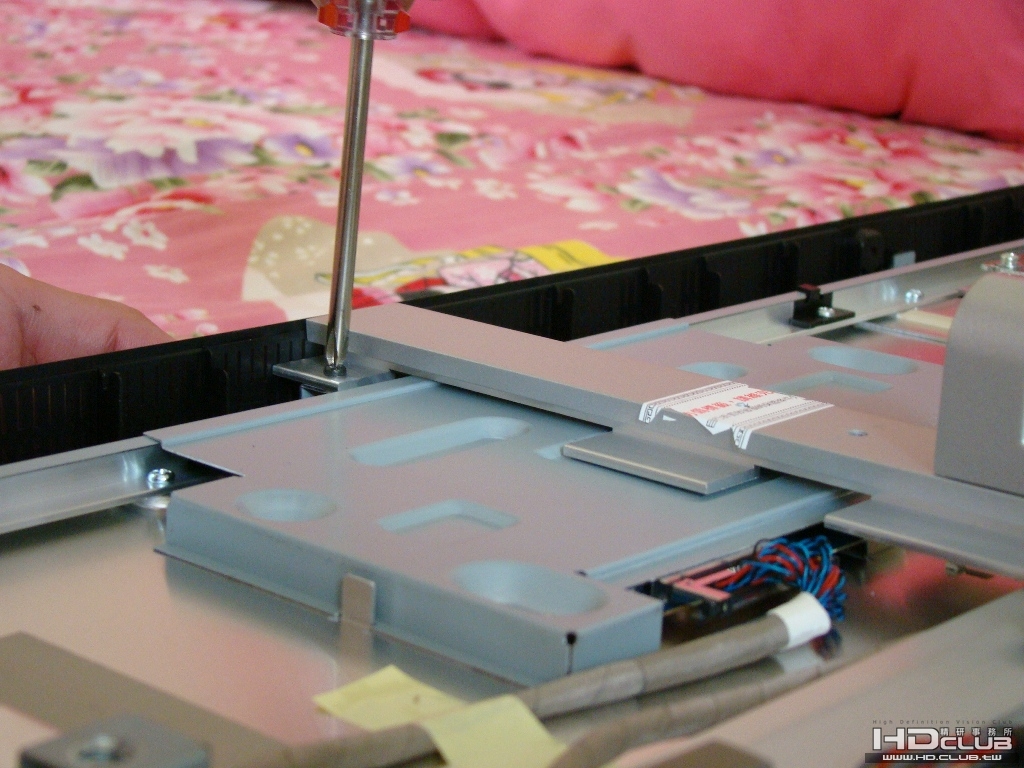

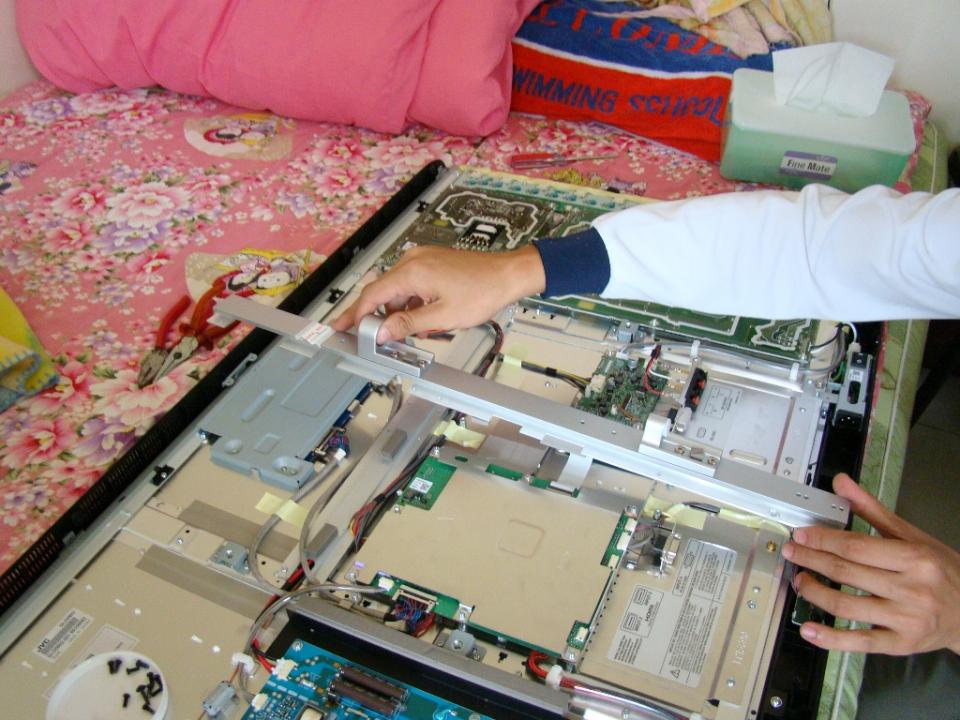

拆解與腳座連結的本體骨架(1)



拆解與腳座連結的本體骨架(2)



拆解與腳座連結的本體骨架(3)

骨架拆除完畢

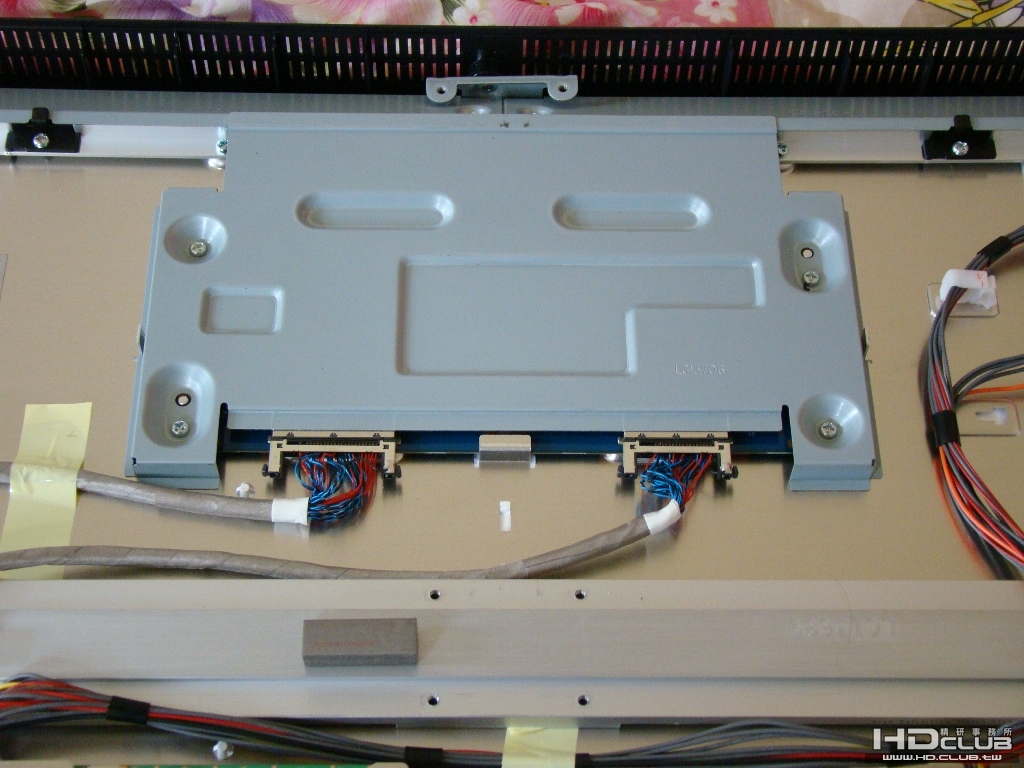

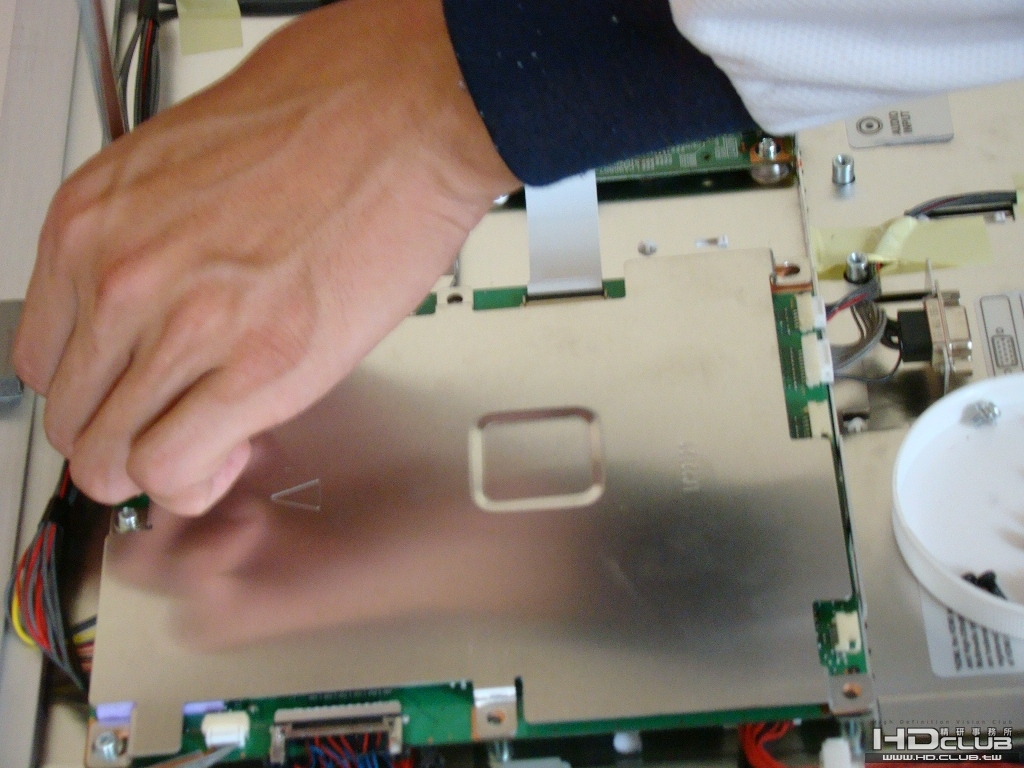

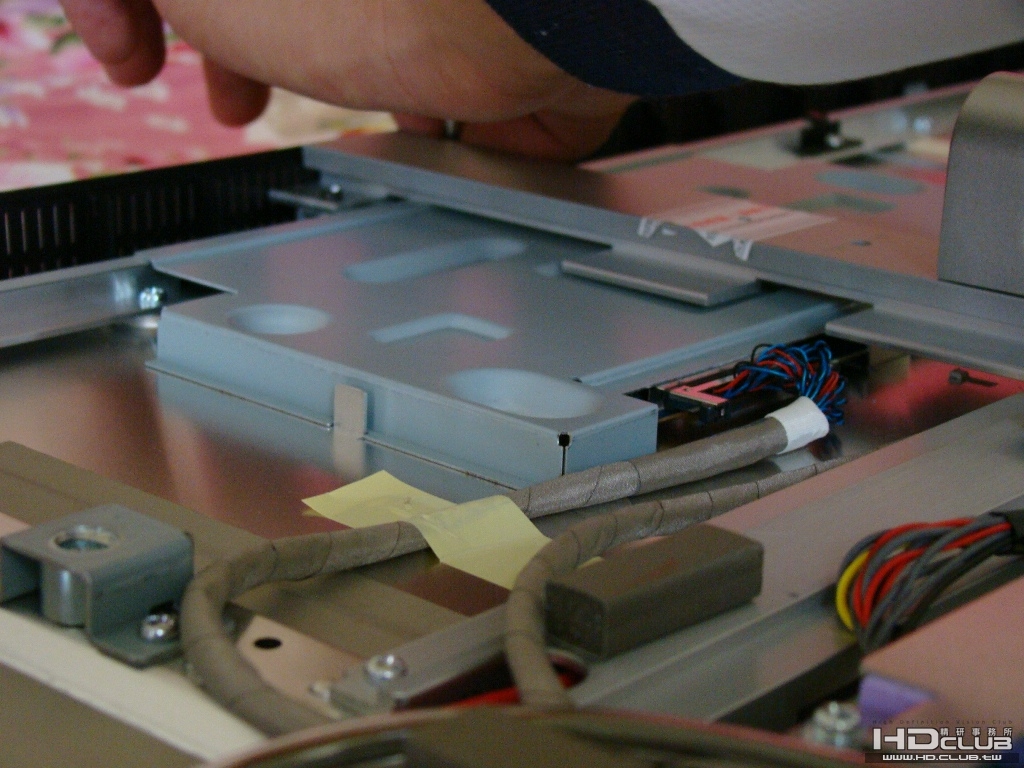

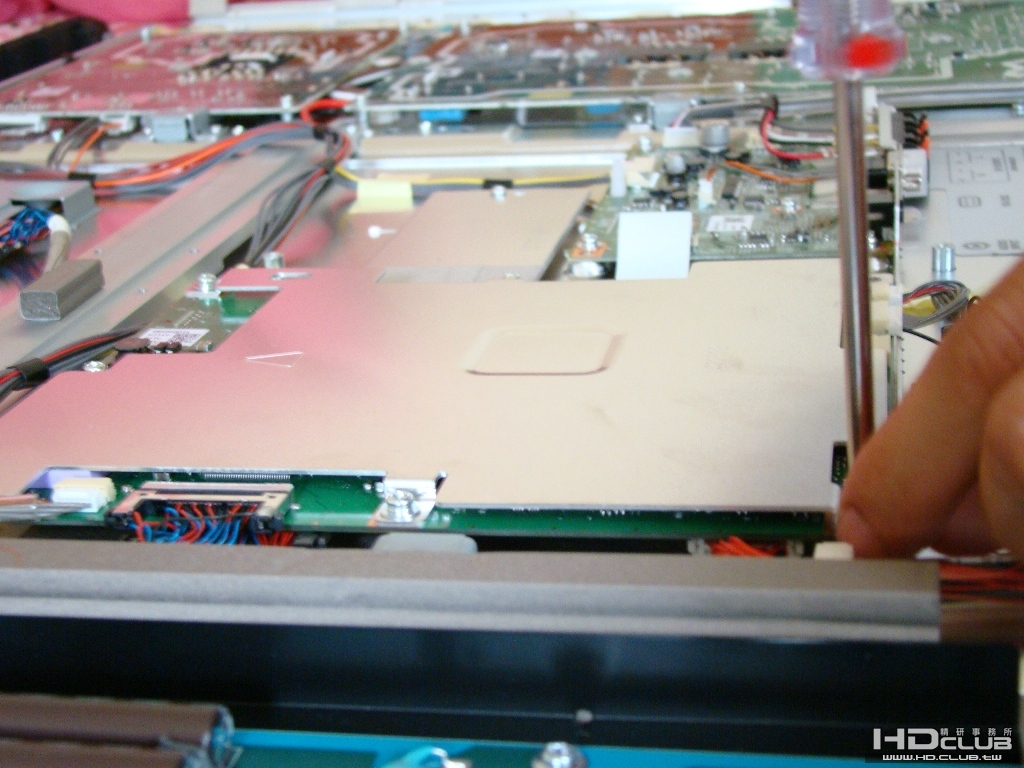

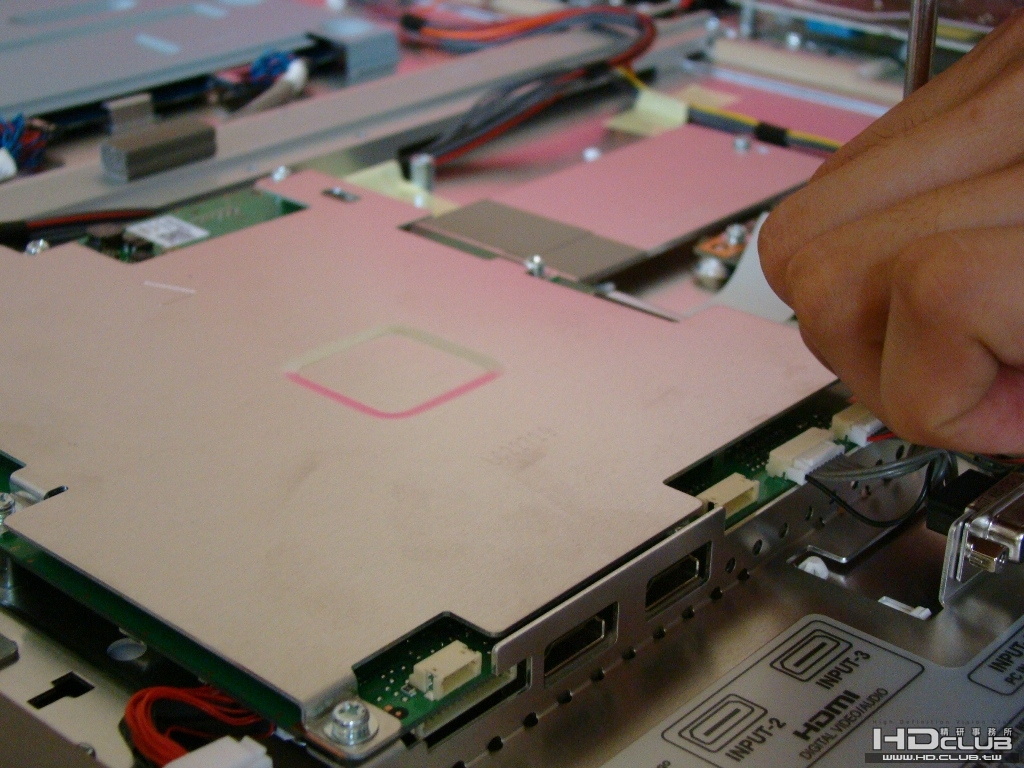

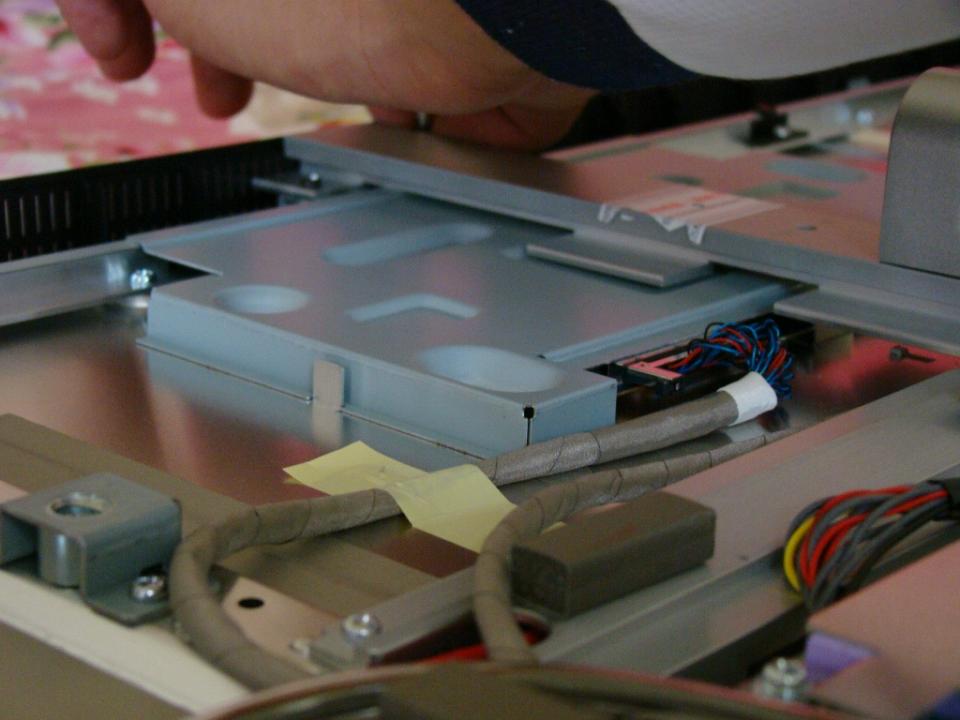

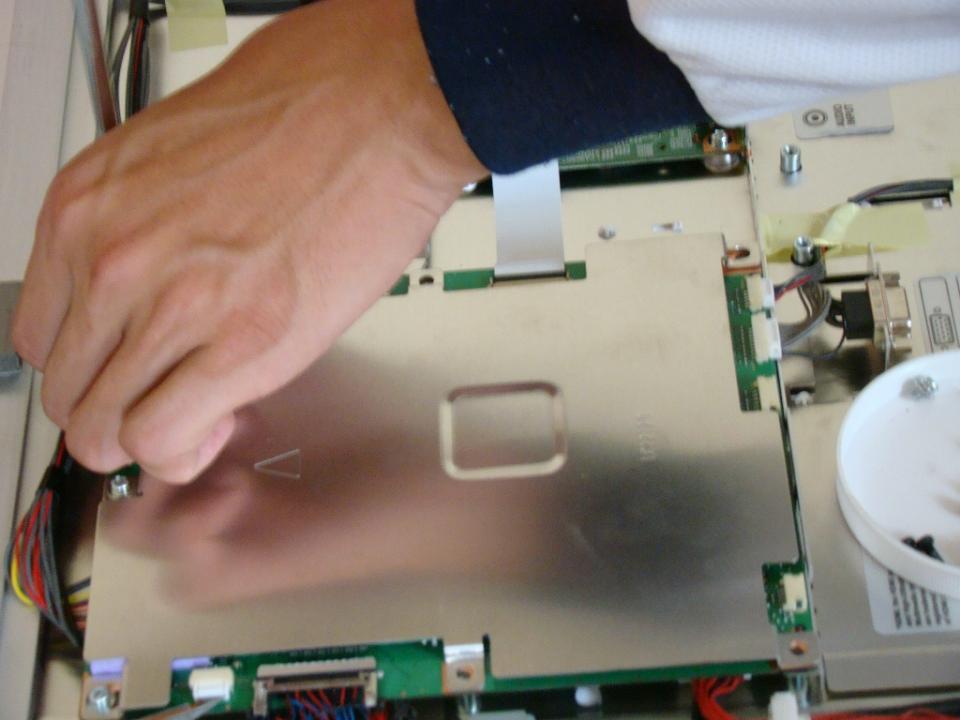

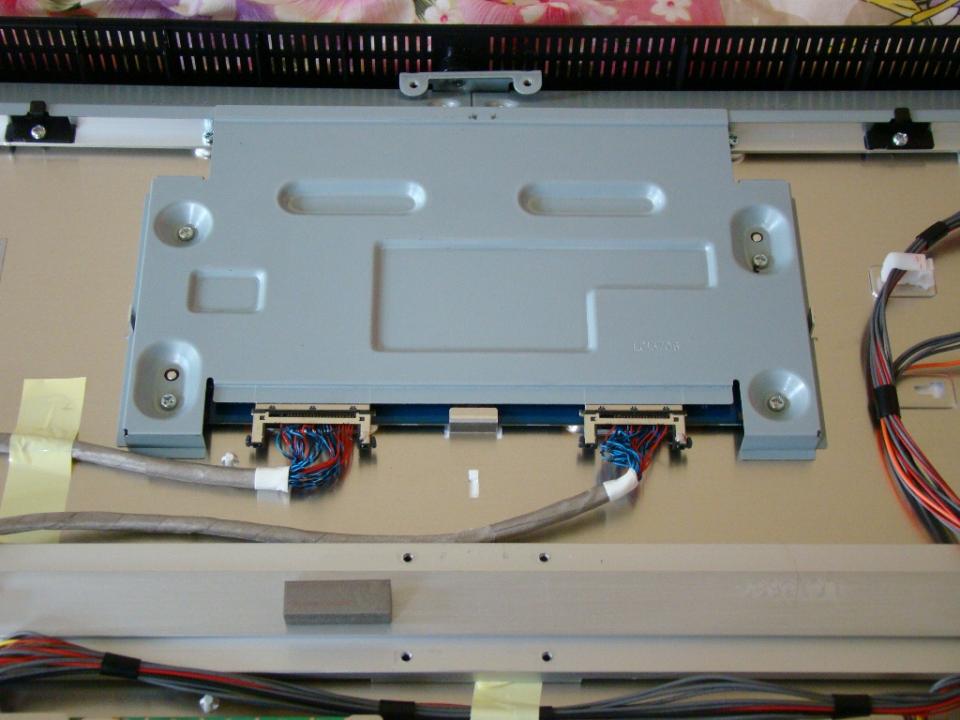

影像迴路外部擋板拆除中(1)

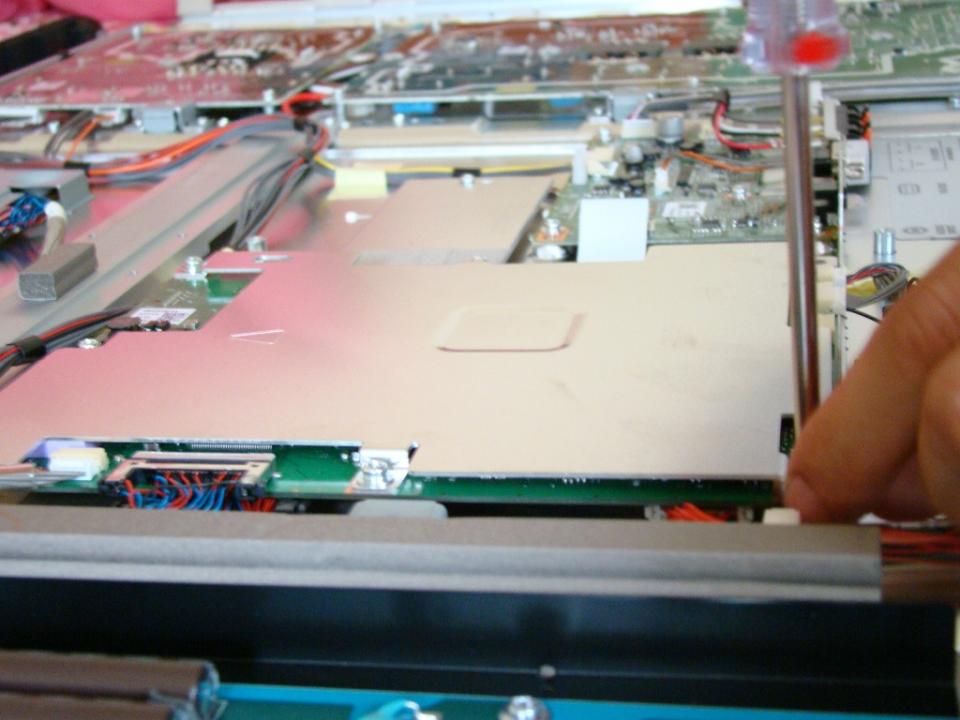

影像迴路外部擋板拆除中(2)



影像迴路外部擋板拆除中(3)



影像迴路外部擋板拆除



將這片擋板拆除~就能得知是誰家的面板了

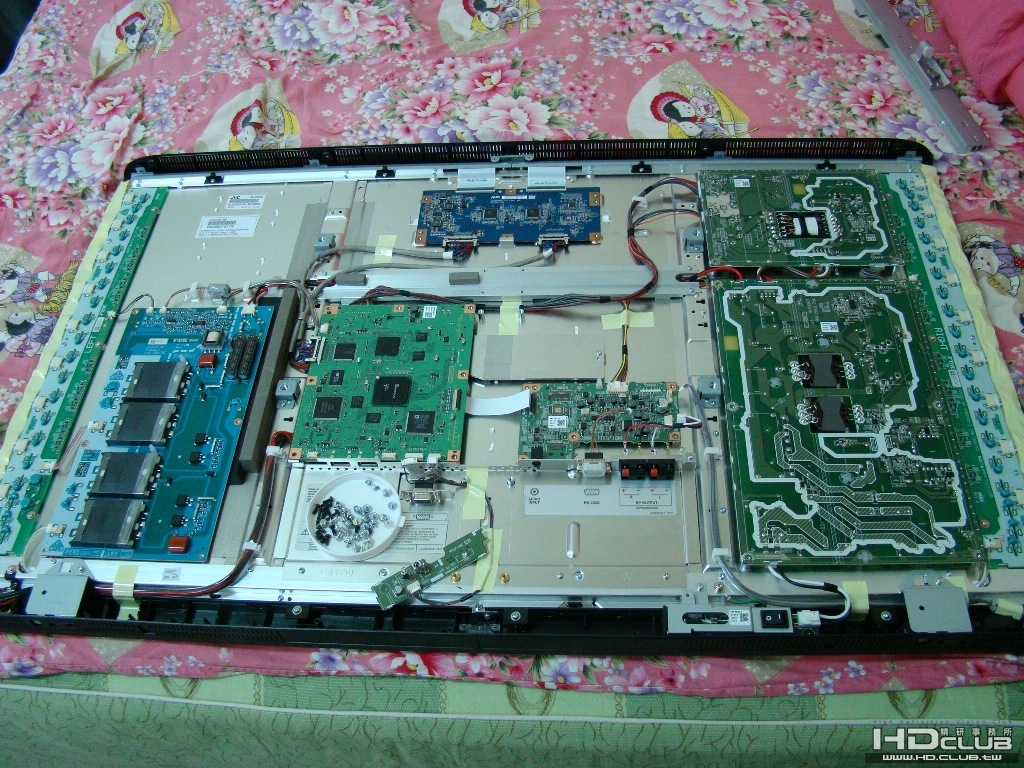

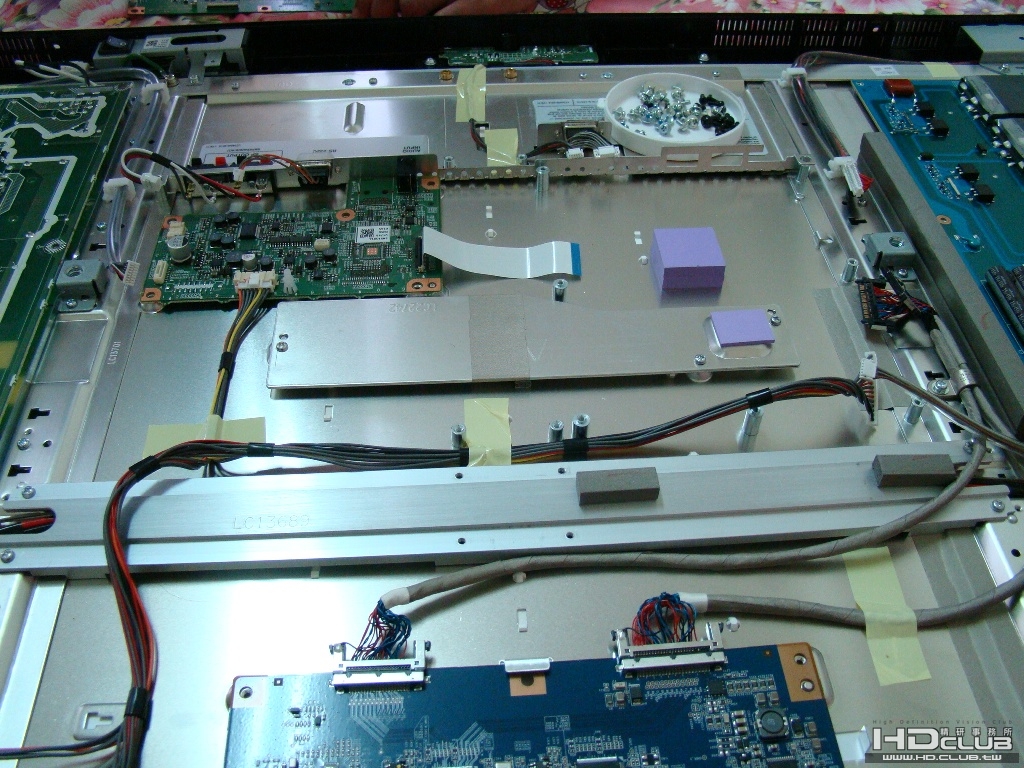

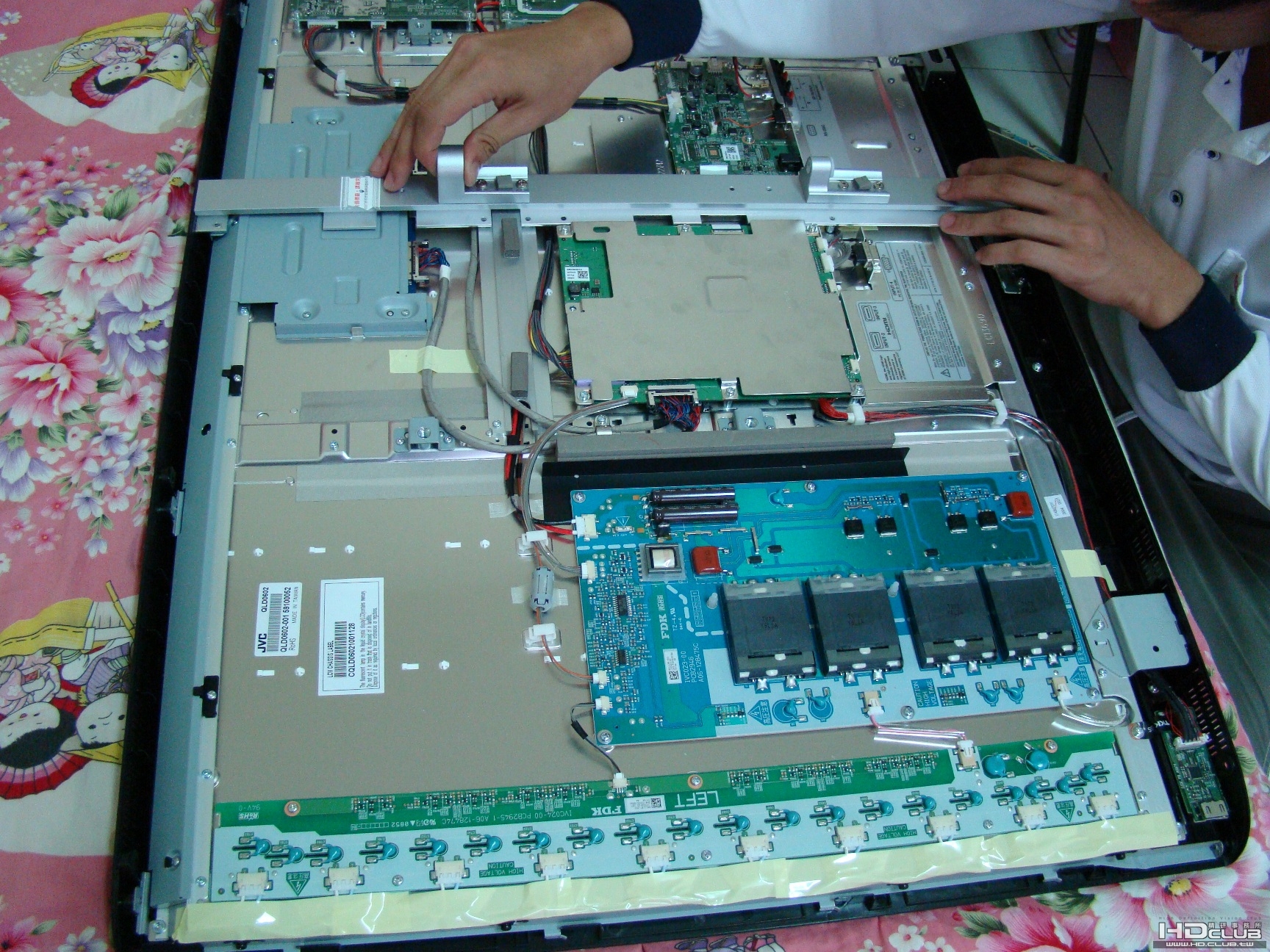

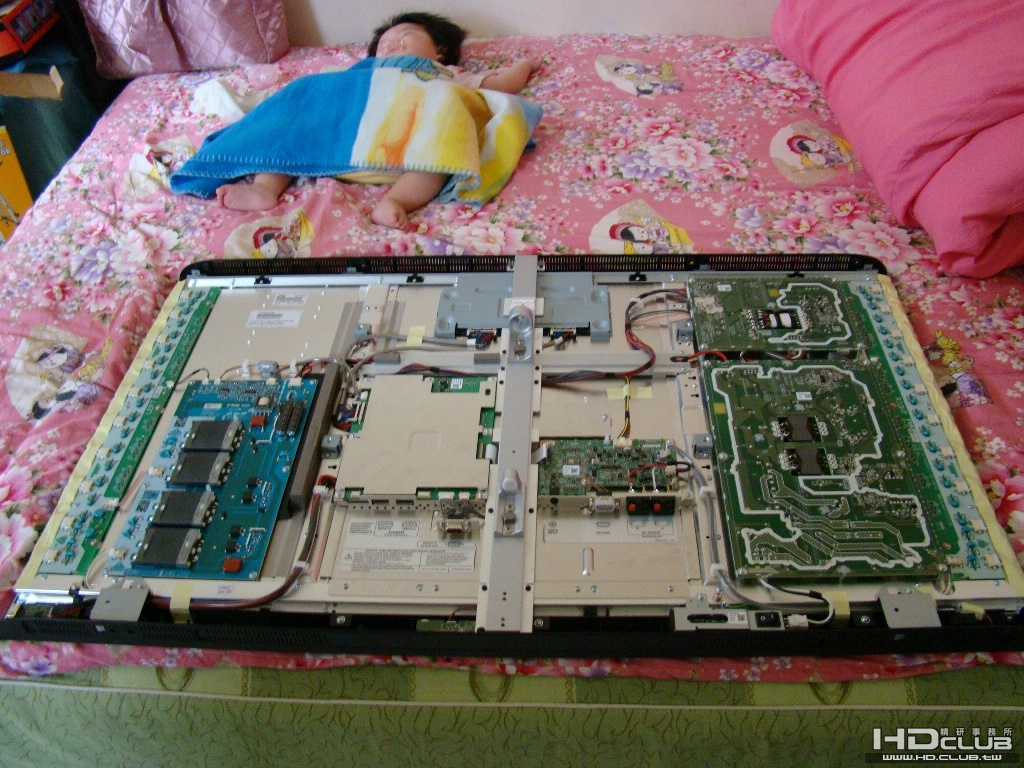

各位觀眾~三點全露~
哪三點~當然是影像迴路/面板/用料

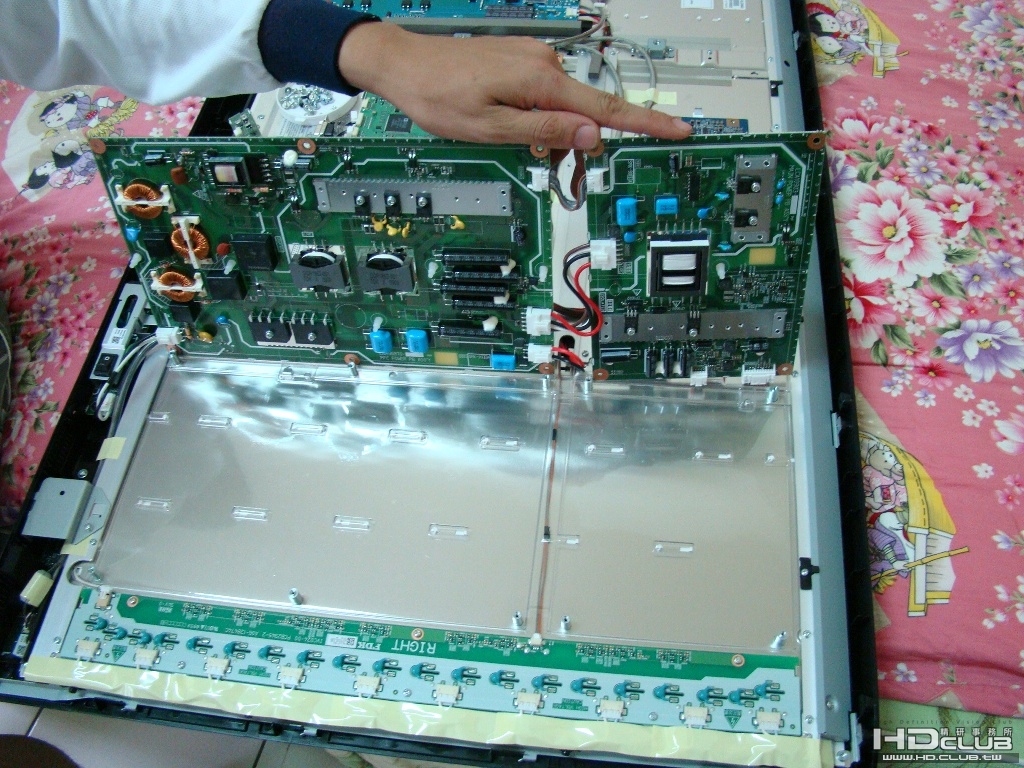

右側上下段POWER PWB正面~

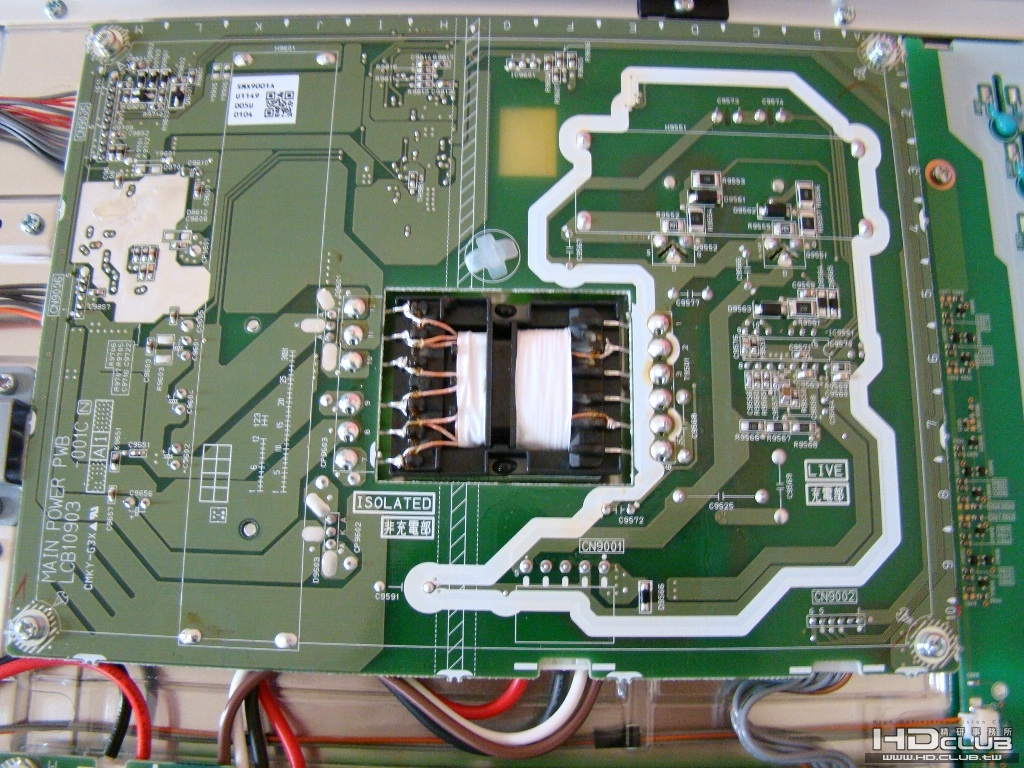

右側上段主MAIN POWER PWB(LCB10903-001C)背面

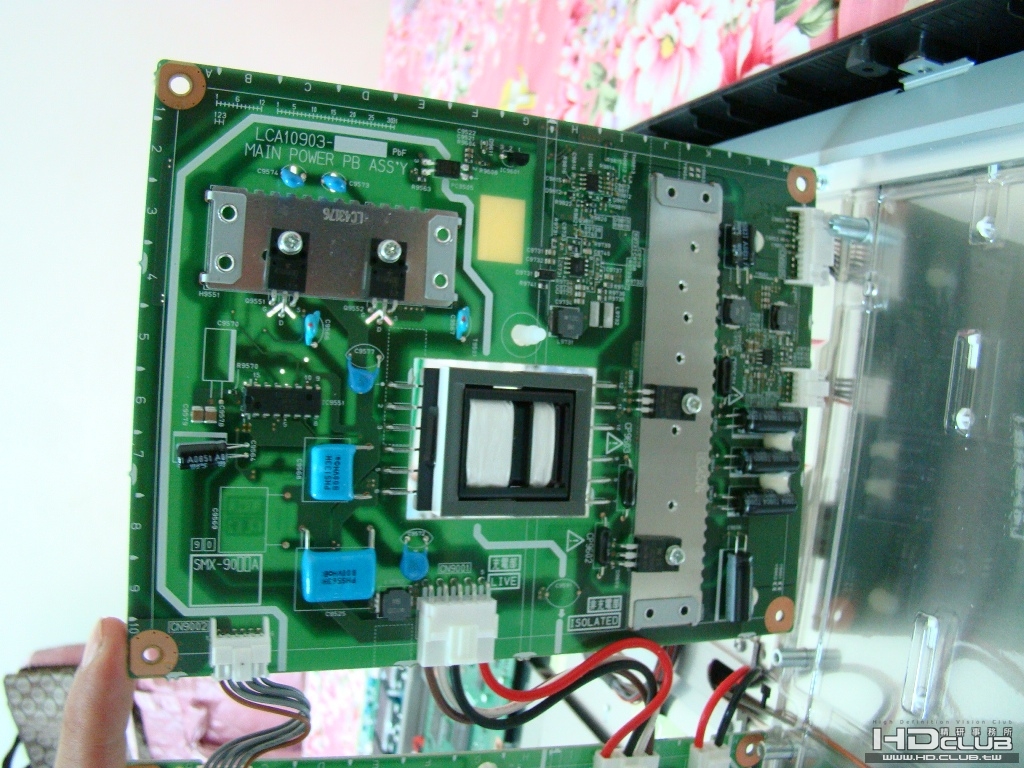

右側上段主MAIN POWER PWB(LCB10903-001C)正面

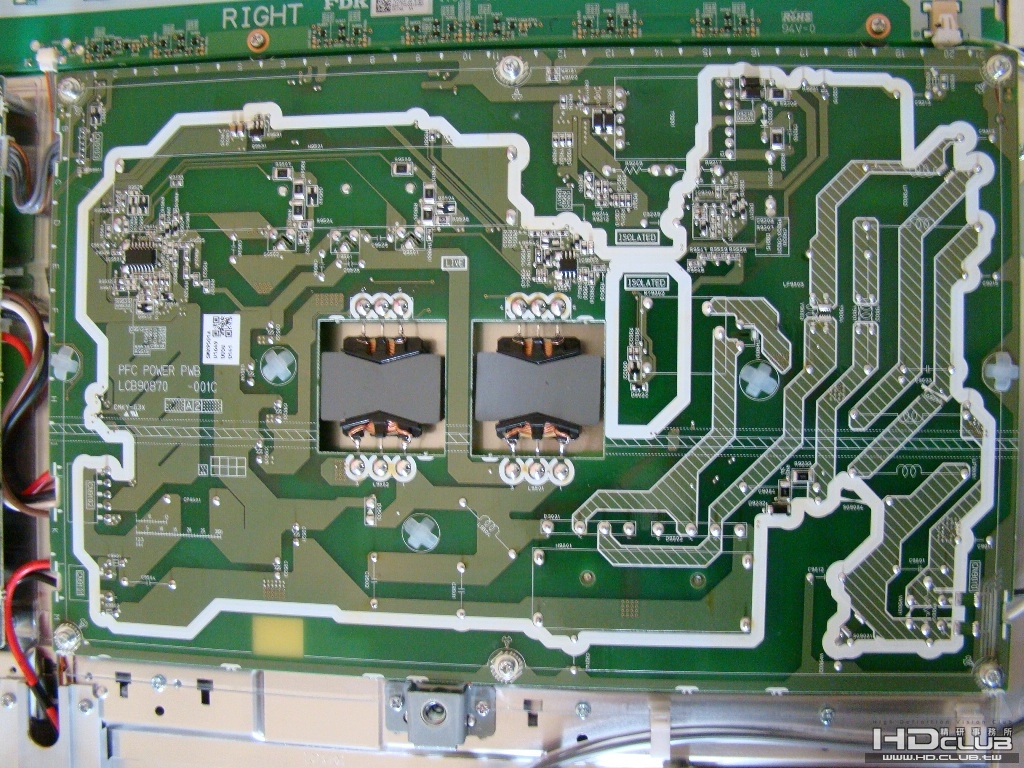

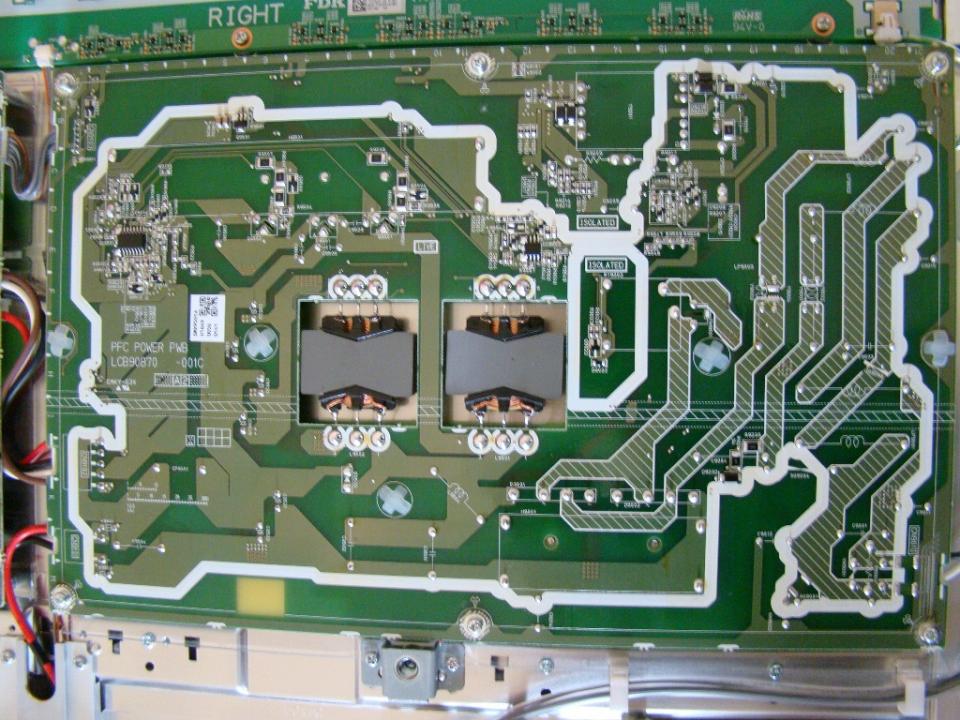

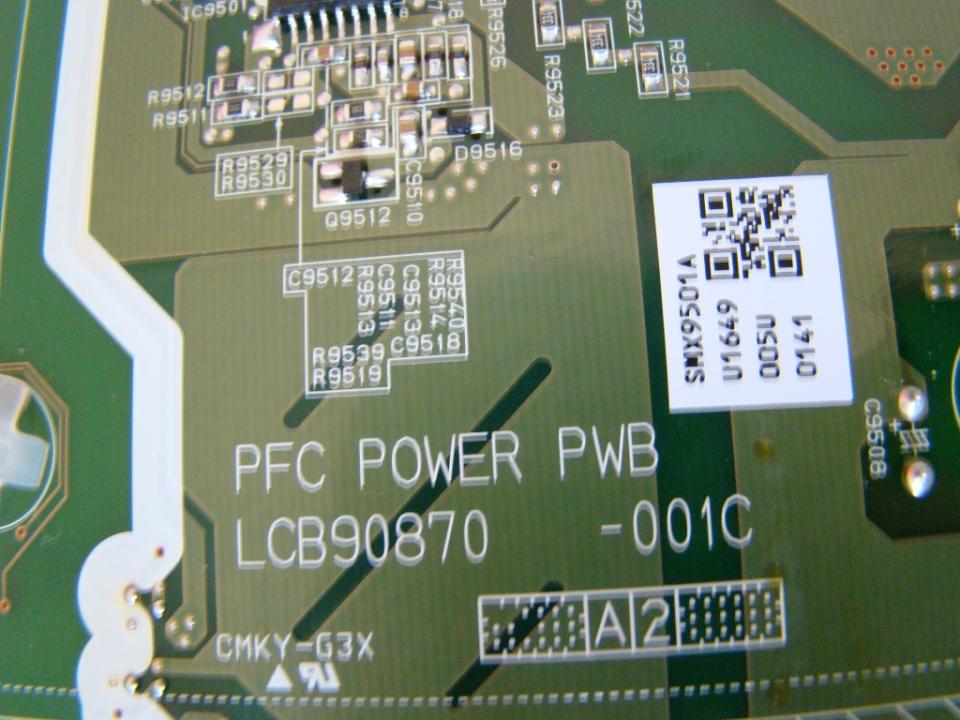

右側下段PFC POWER PWB(LCB90870-001C)背面

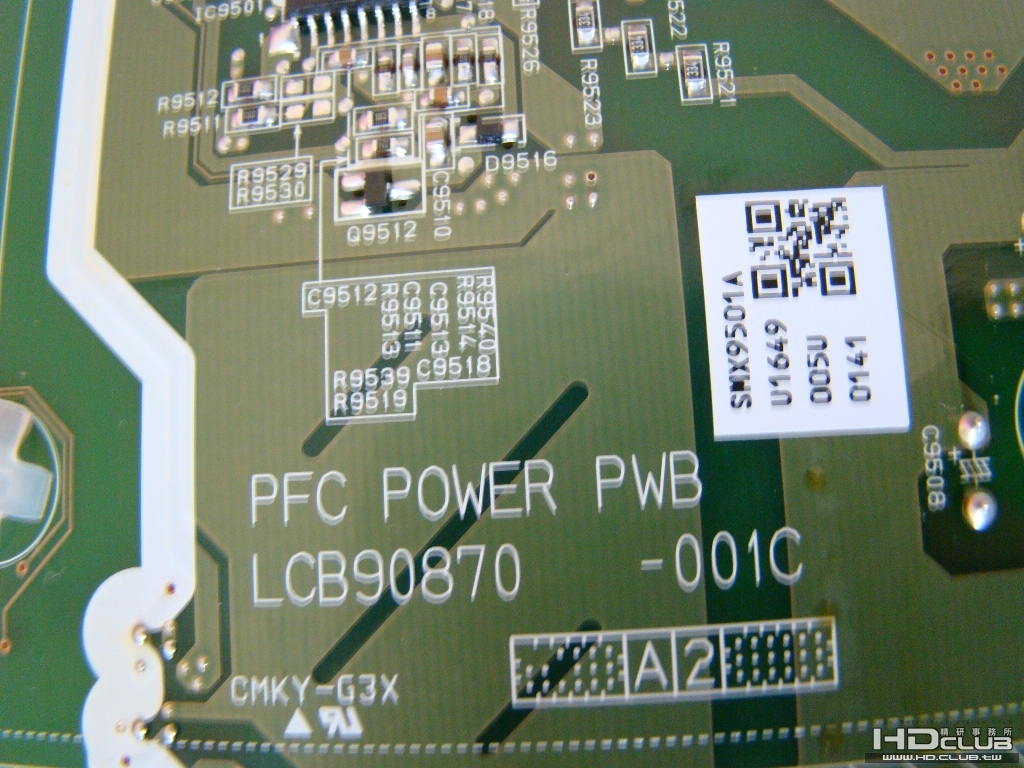

右側下段PFC POWER PWB(LCB90870-001C)背面近照

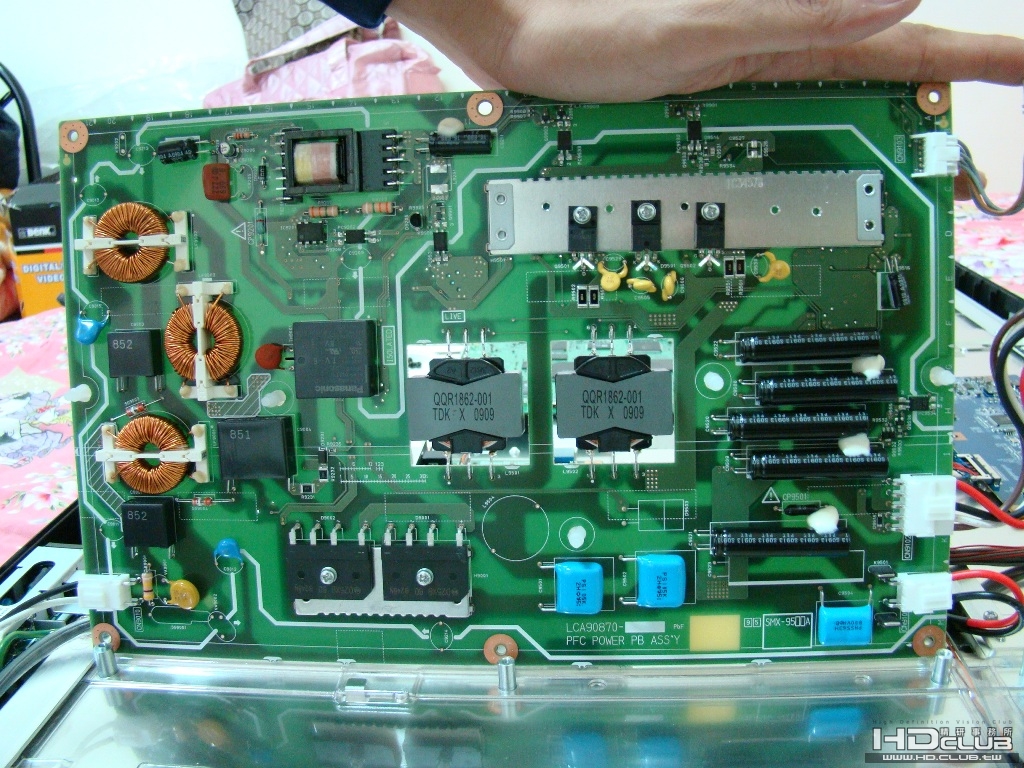

左側下段PFC POWER PWB(LCB90870-001C)正面

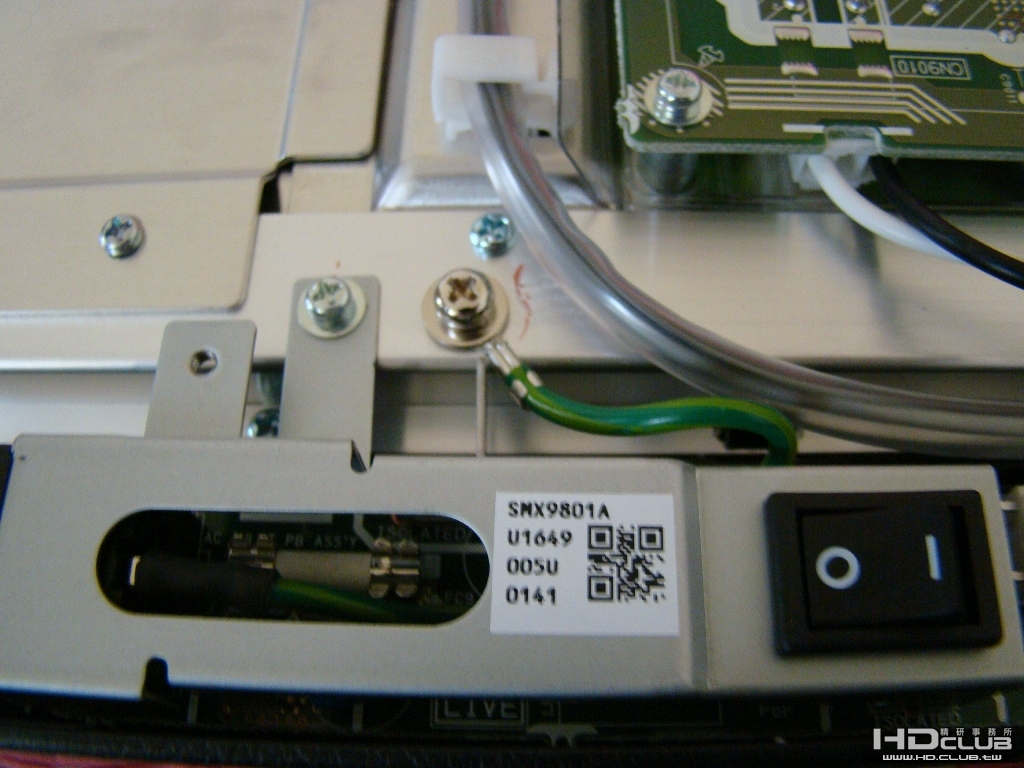

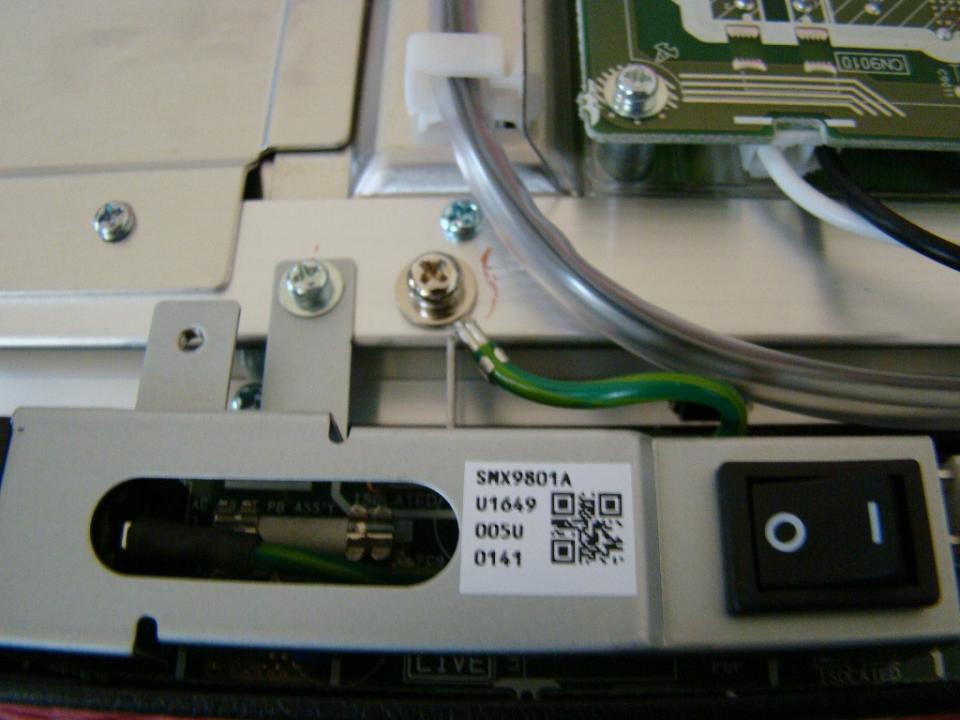

機體背後電源開關~裡頭有個保險絲

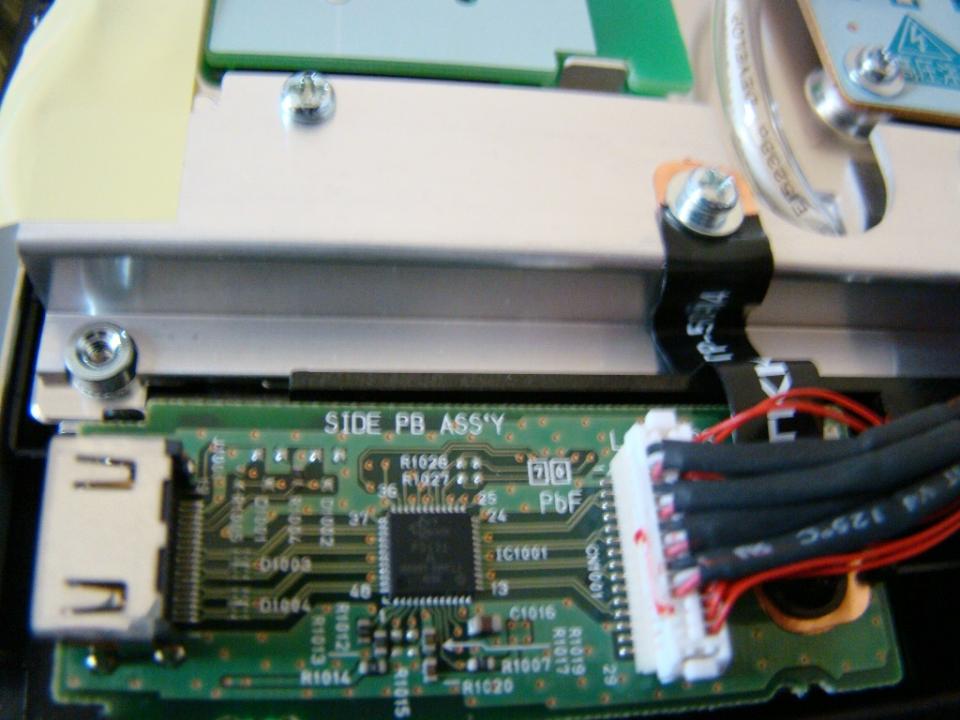

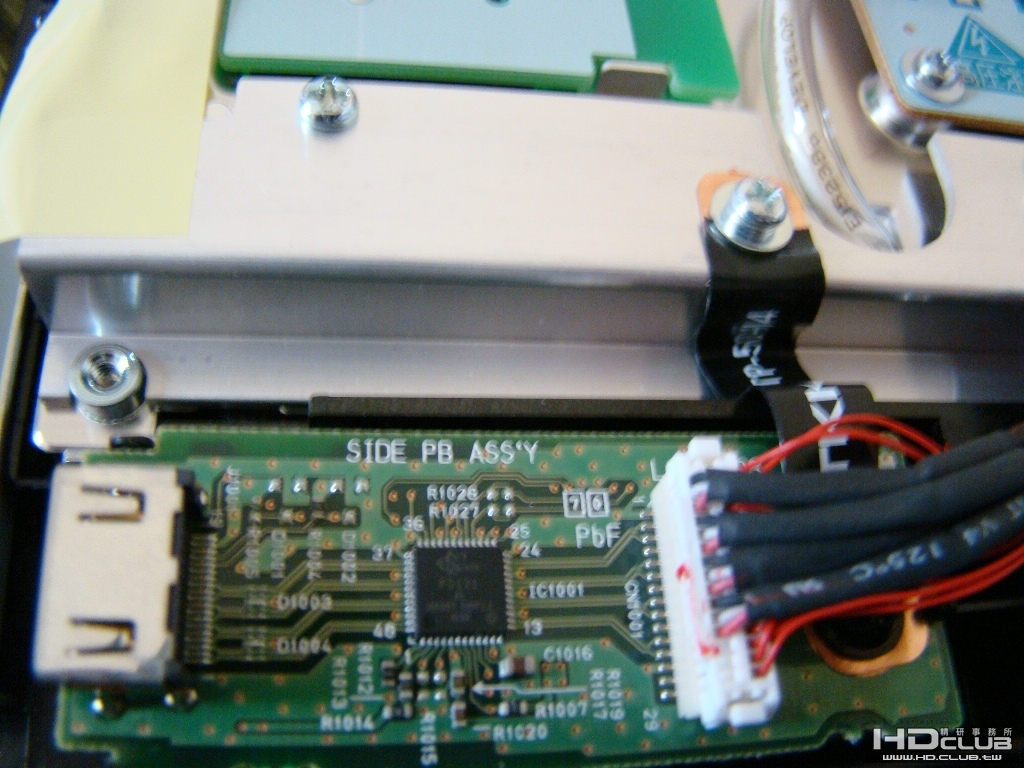

機體背面左下側HDMI-1

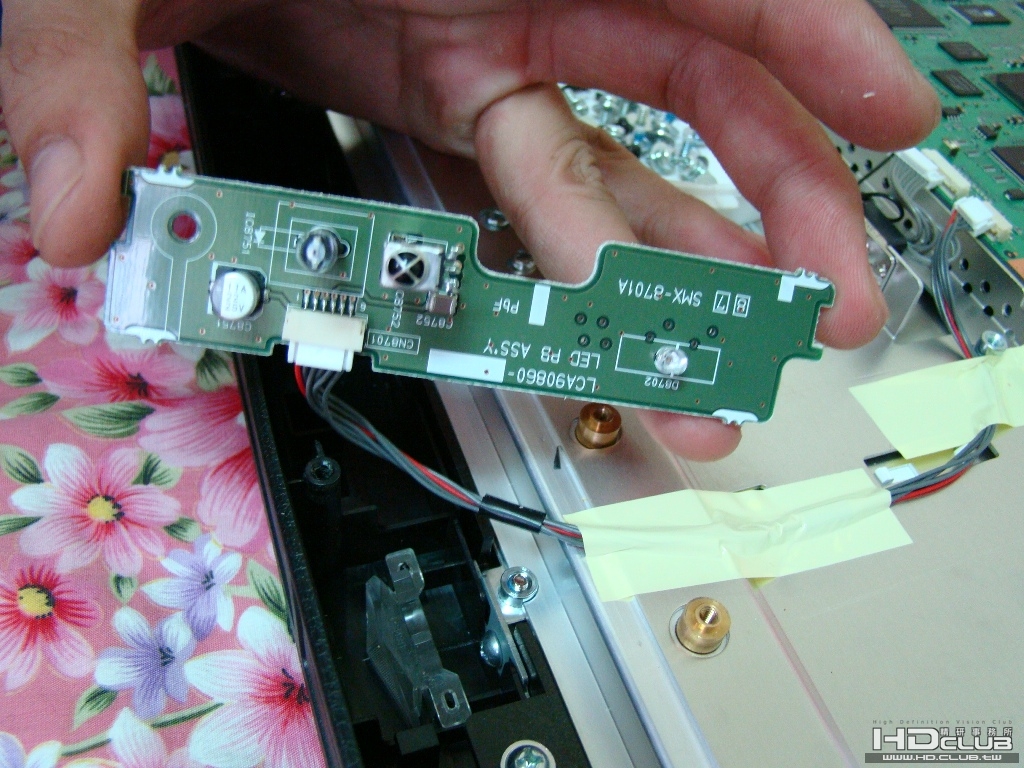

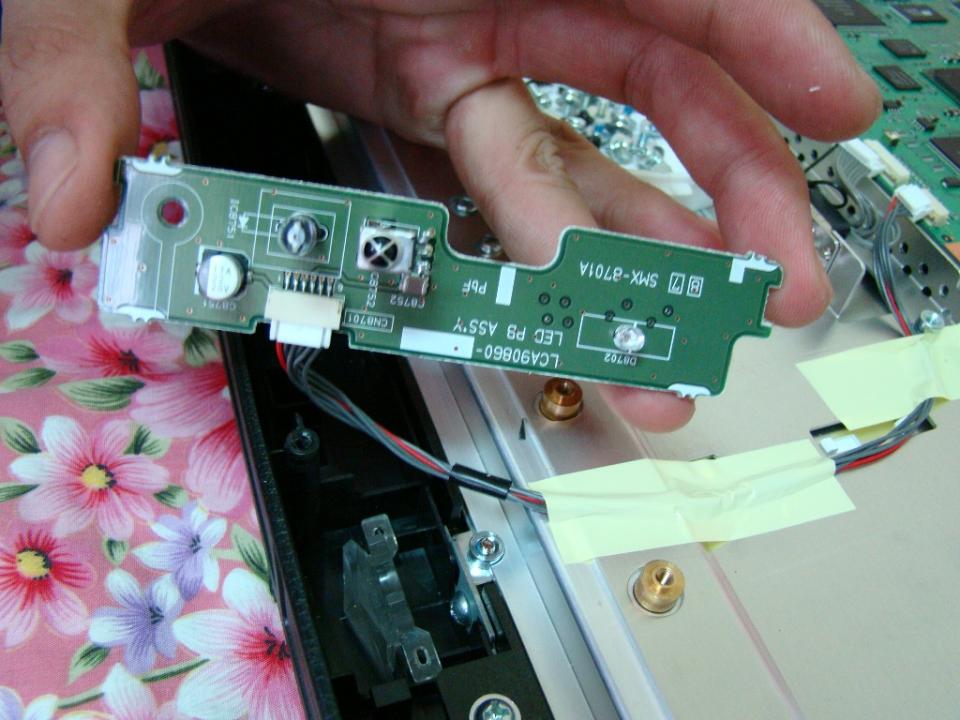

左邊是ECO感光器~中間遙控器接受器~右側是LED(機體JVC字體下方藍色倒三角)

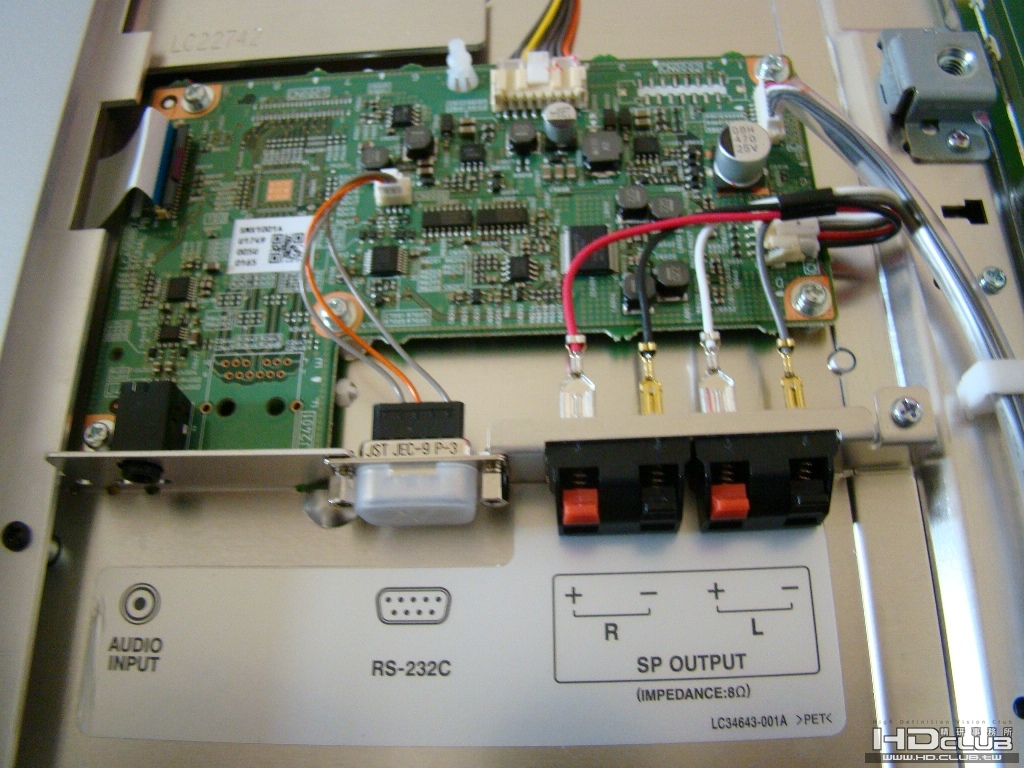

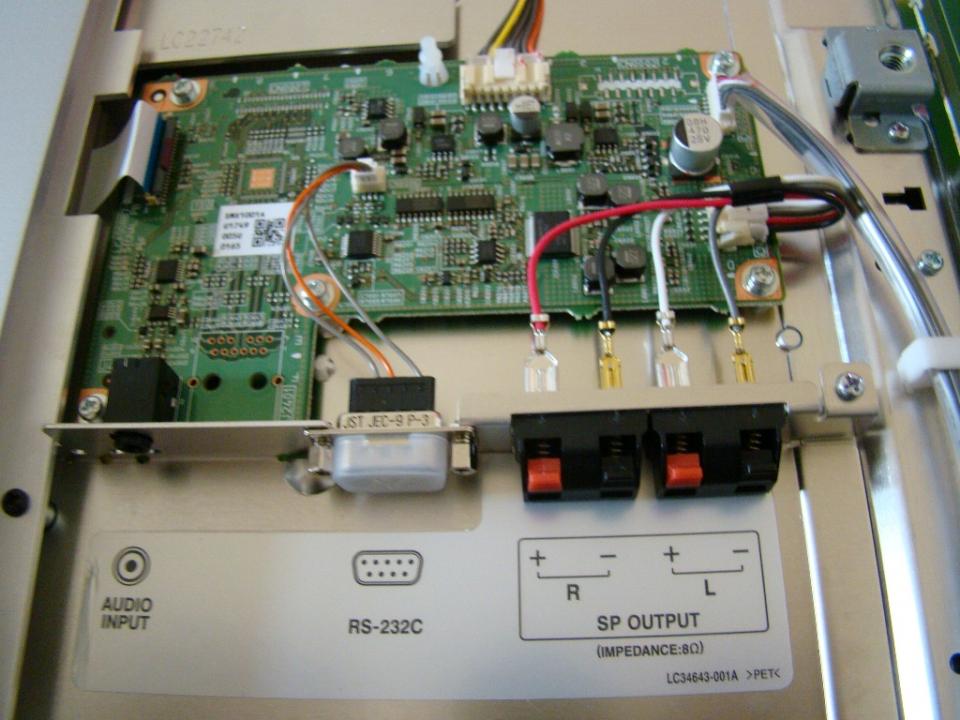

右側音訊輸出/入機版



邊拆解邊解說...結果講話音量太大...把小美女吵醒了...

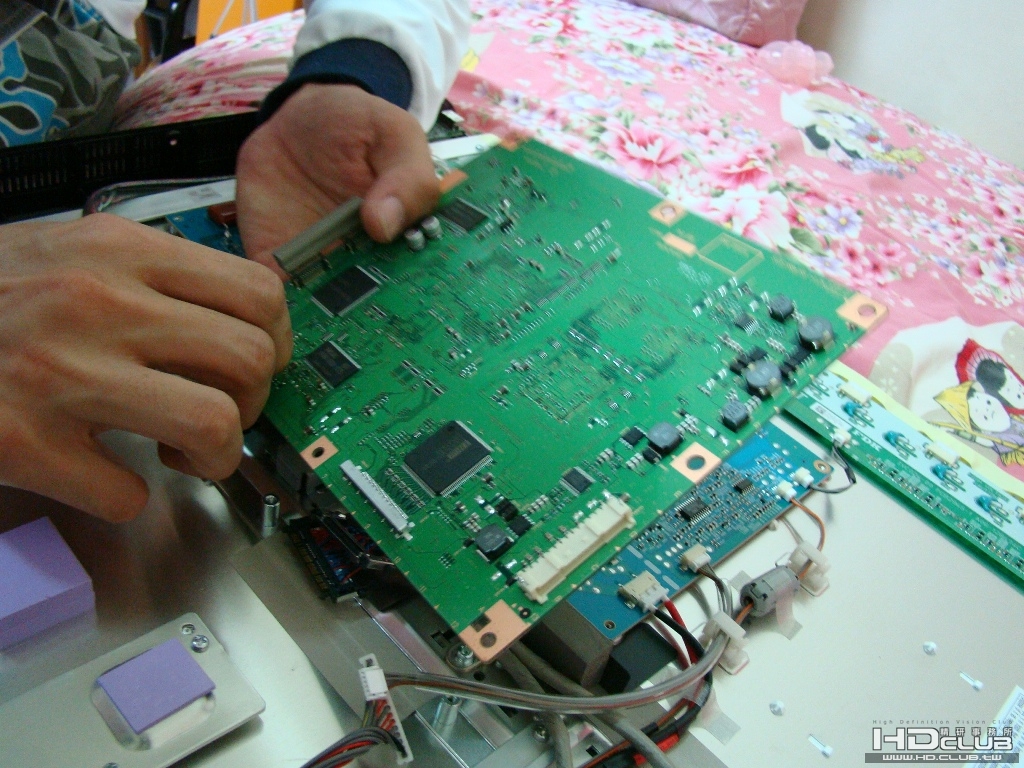

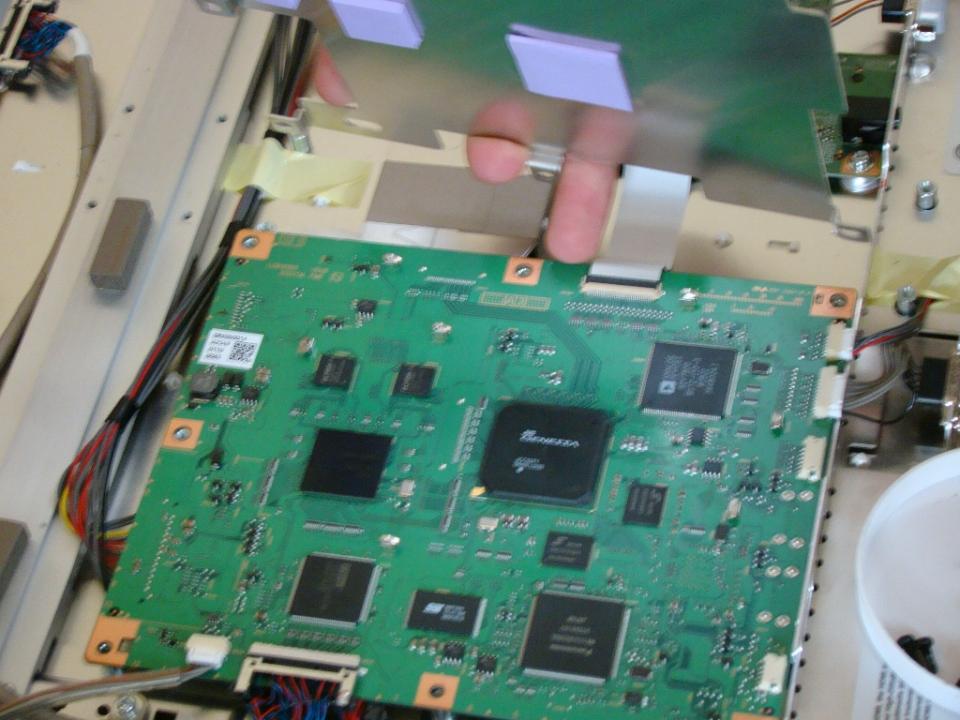

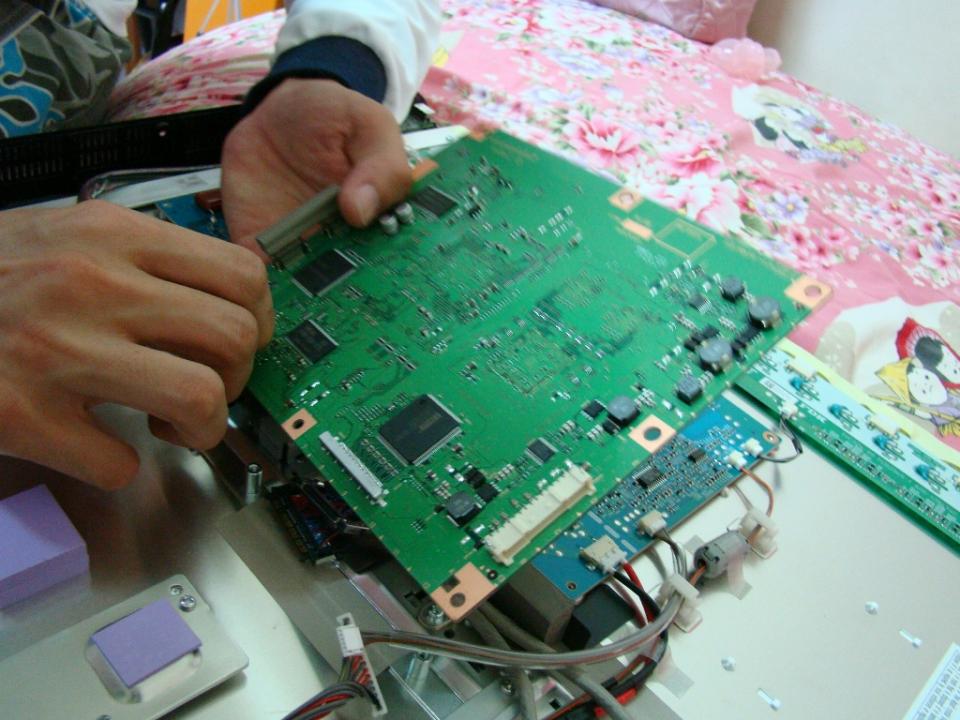

42WX70影像迴路拆解中



42WX70影像迴路已拆解

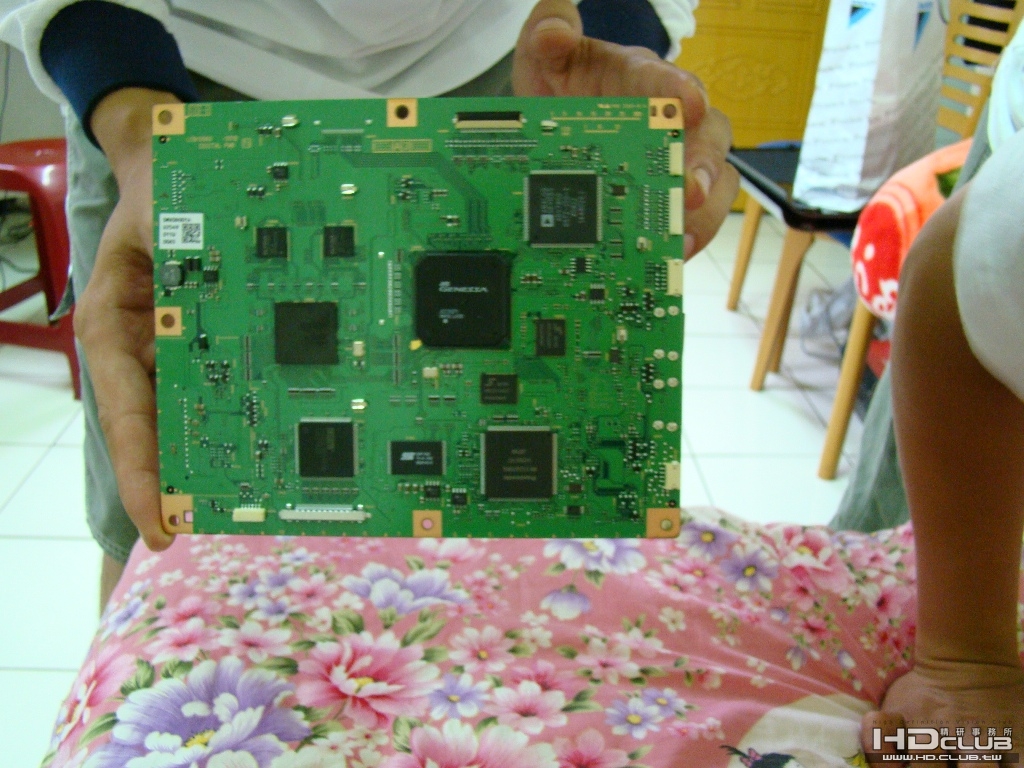

42WX70影像迴路正面

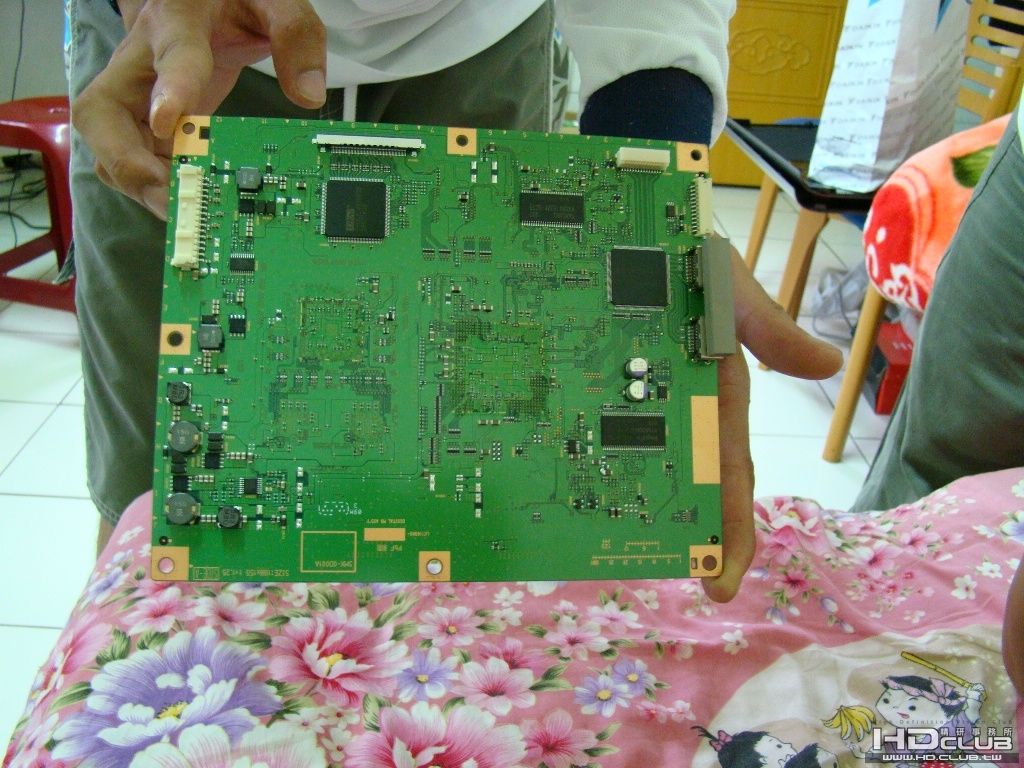

42WX70影像迴路背面

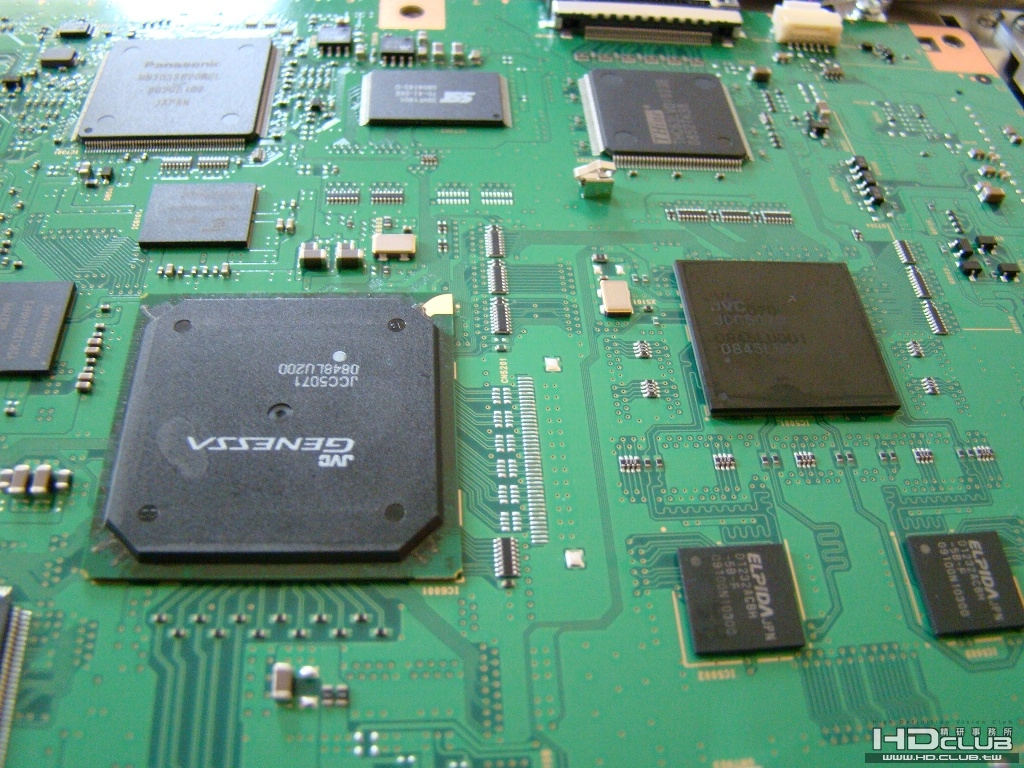

影像迴路近照

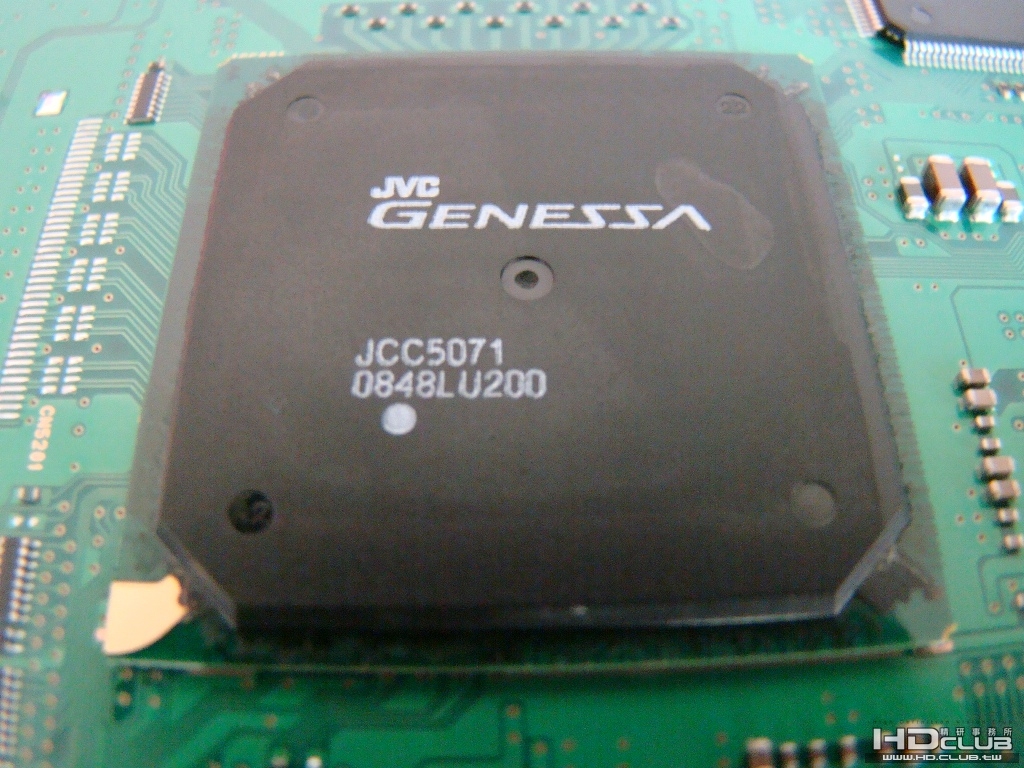

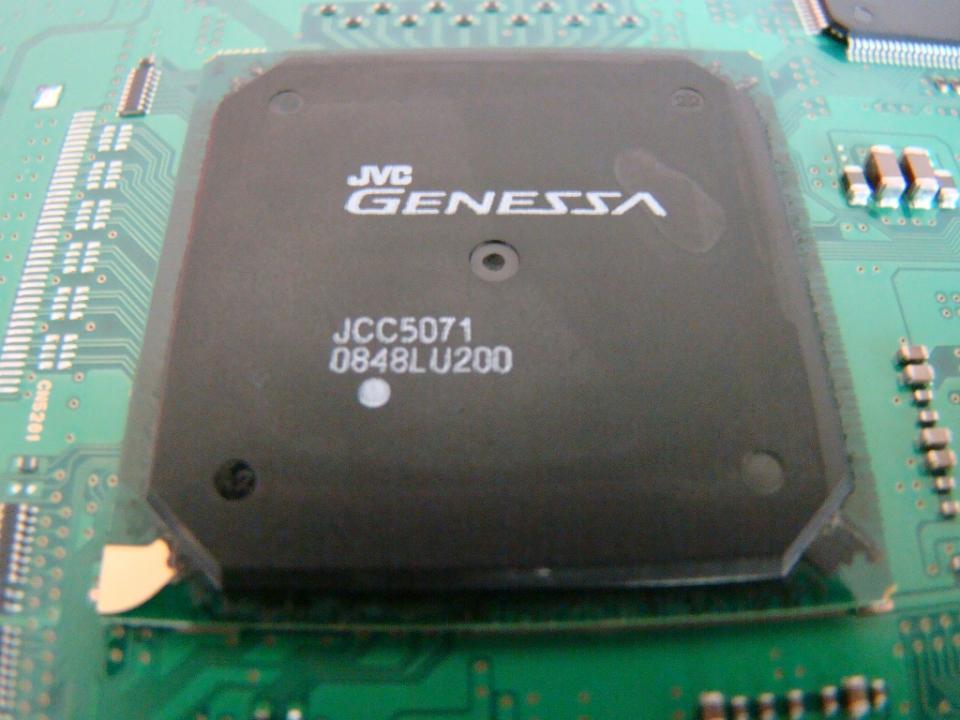

JVC GENESSA PREMIUM晶片
編號JCC5071
批號0848LU200

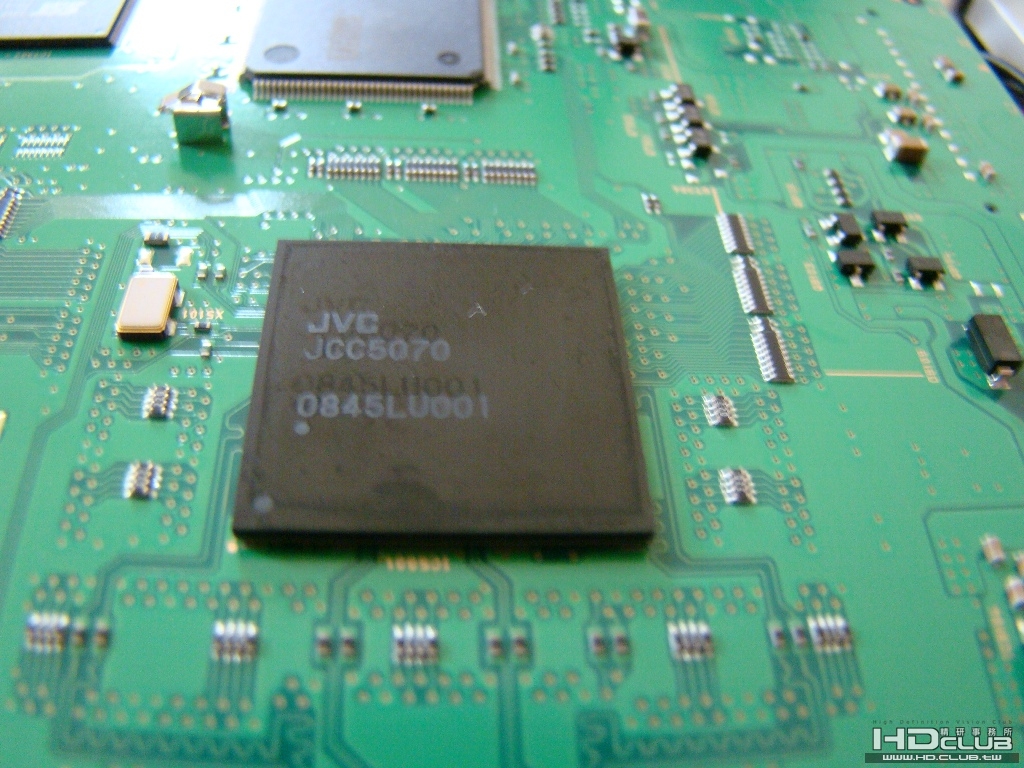

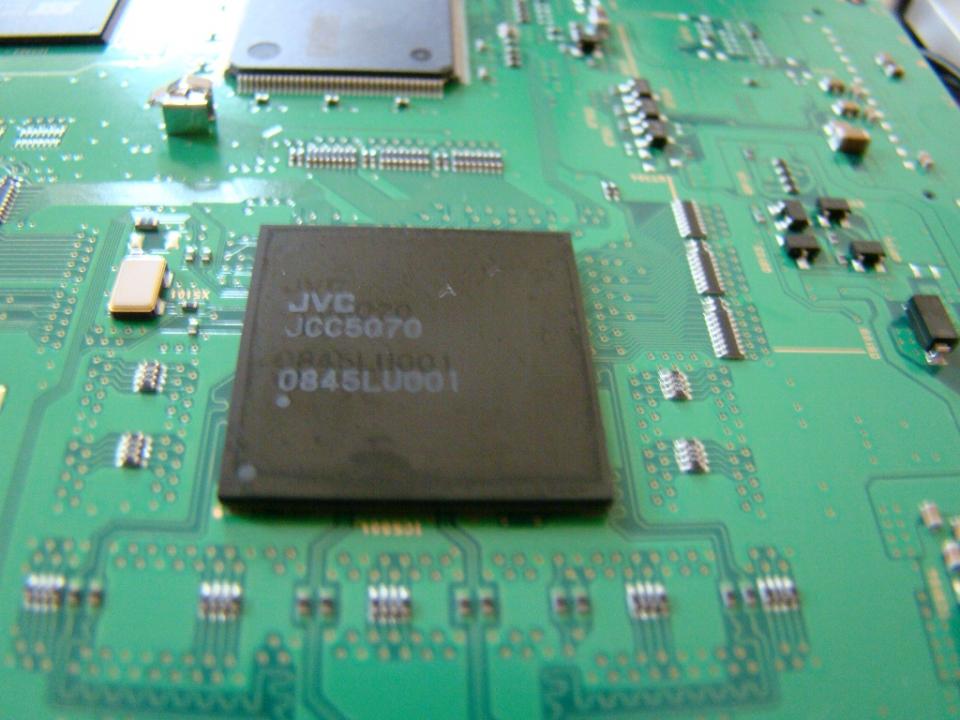

JVC倍速演算晶片
編號JCC5070
批號0845LU001

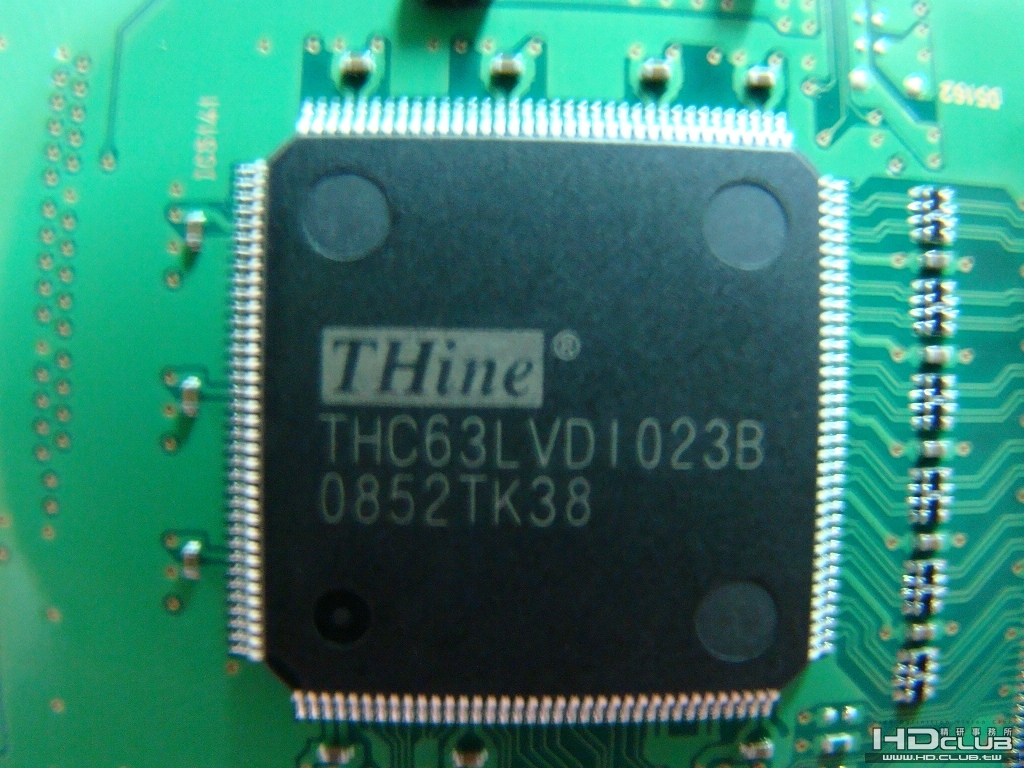

日本Thine THC63LVD1023B晶片
1080p/QXGA/FHD120Hz~雙10bit LVDS

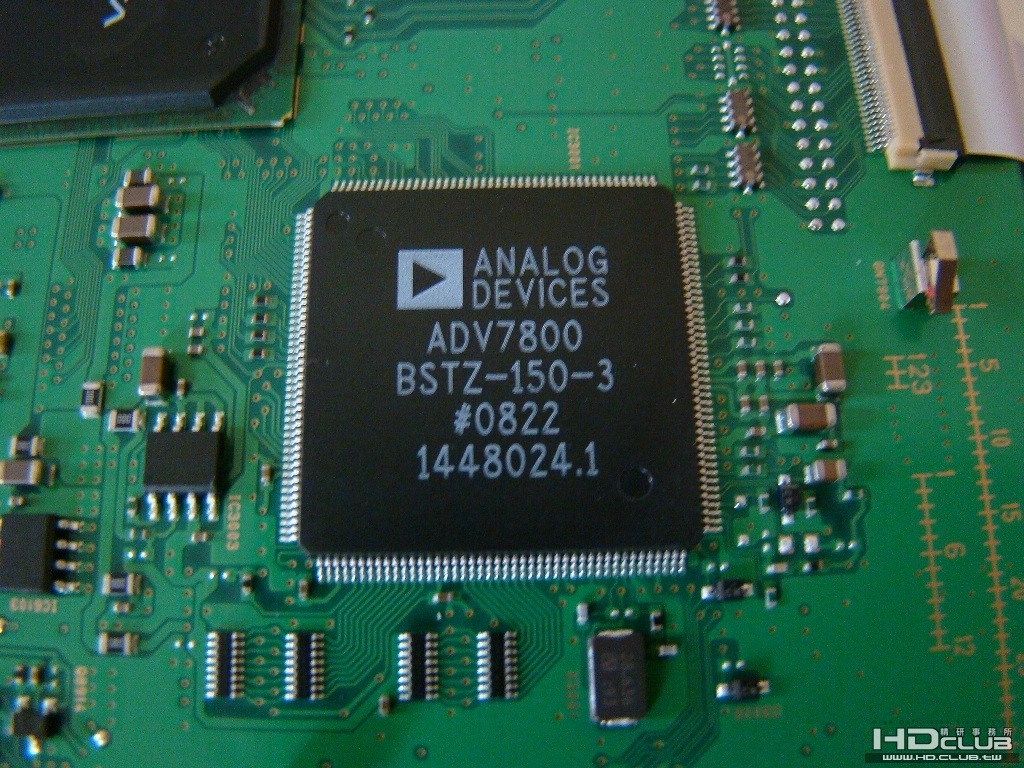

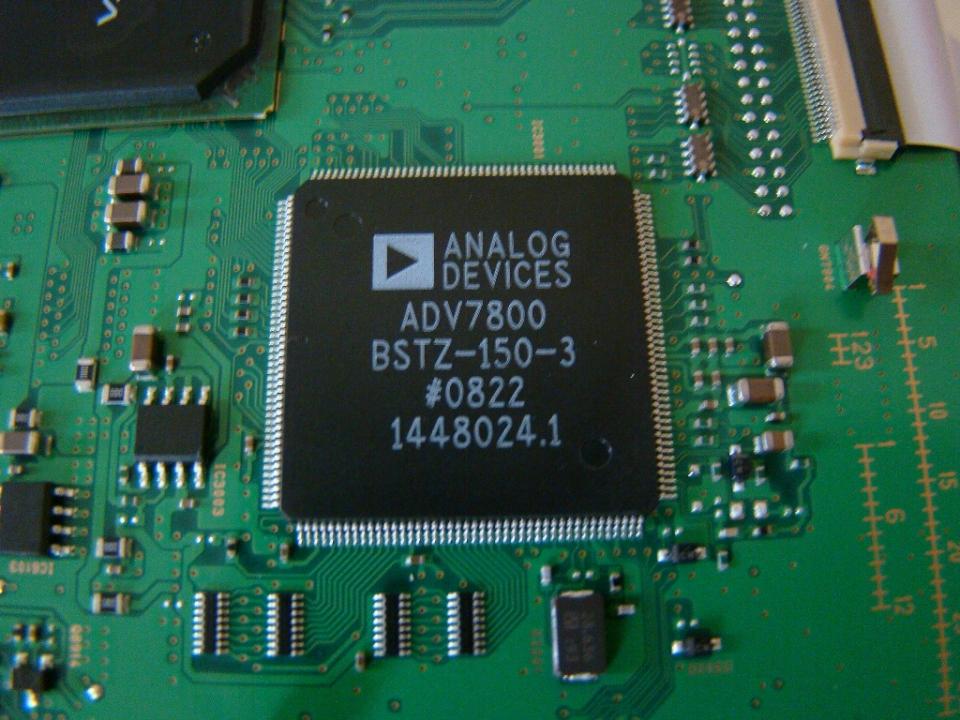

Analog Devices ADV7800影像解碼/3D梳狀濾波晶片

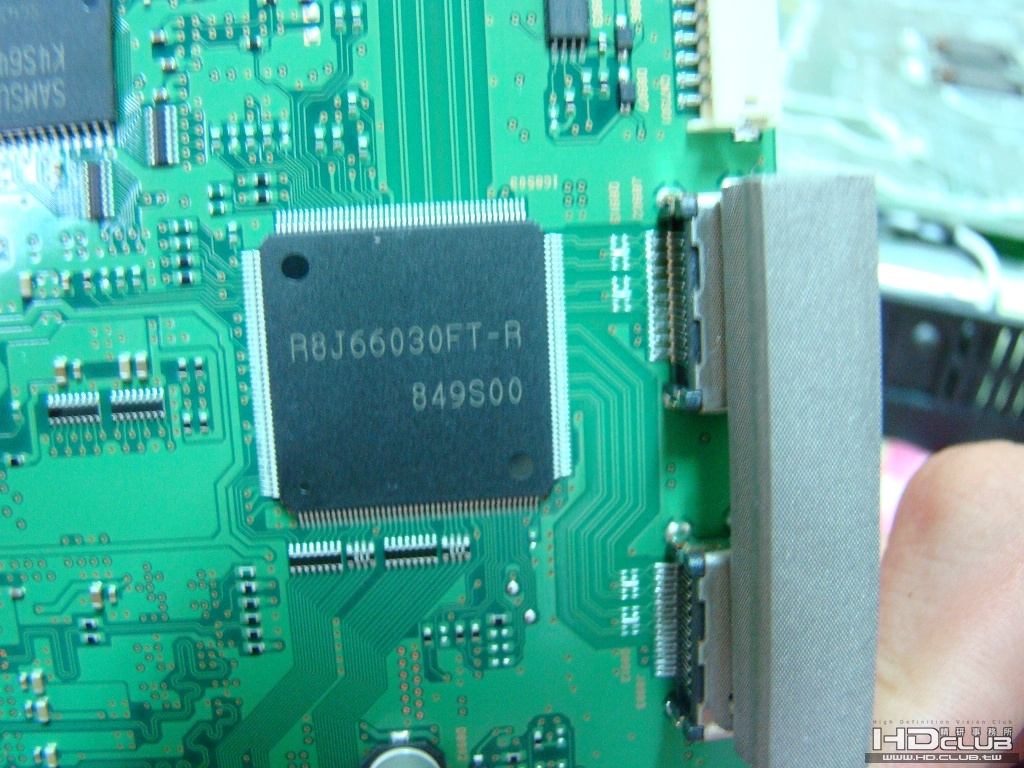

瑞薩科技 R8J66030FT-R HDMI 1.3接收器晶片
支援36Bit色深/CEC控制功能

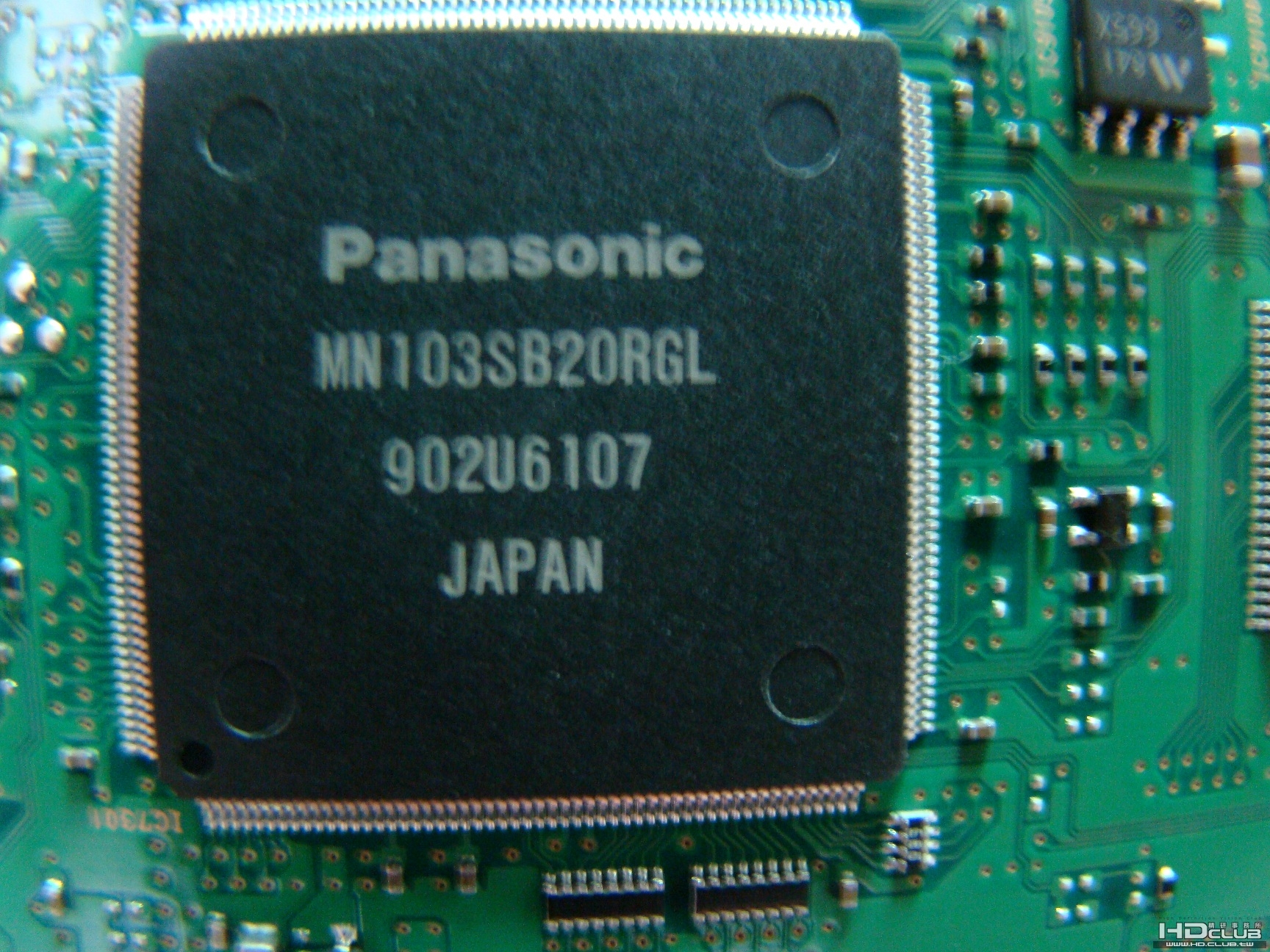

Panasonic MN103SB20RGL
32Bit 多媒體處理晶片

小美女的髮型真的是超勁爆的...孔雀開屏耶

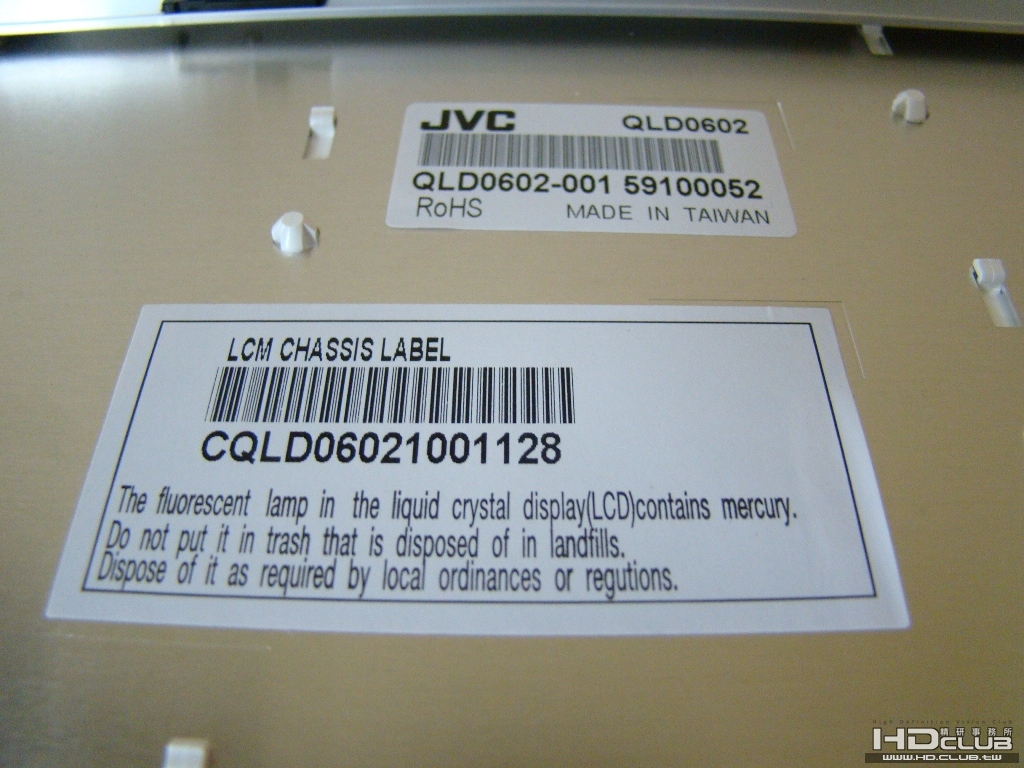

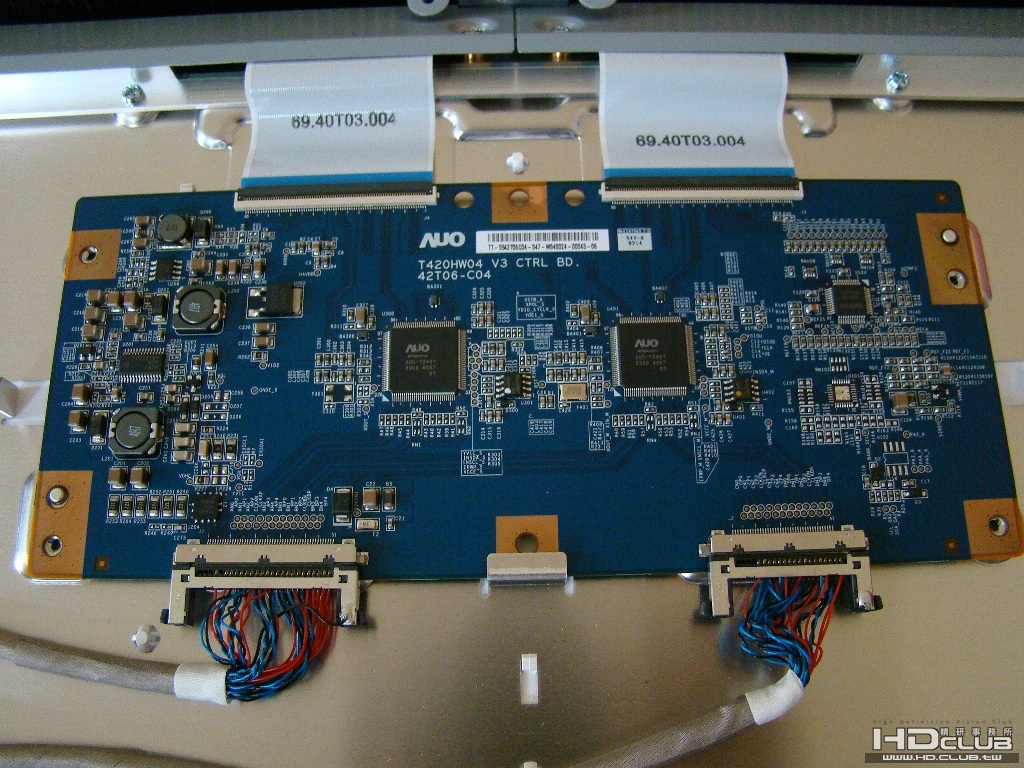

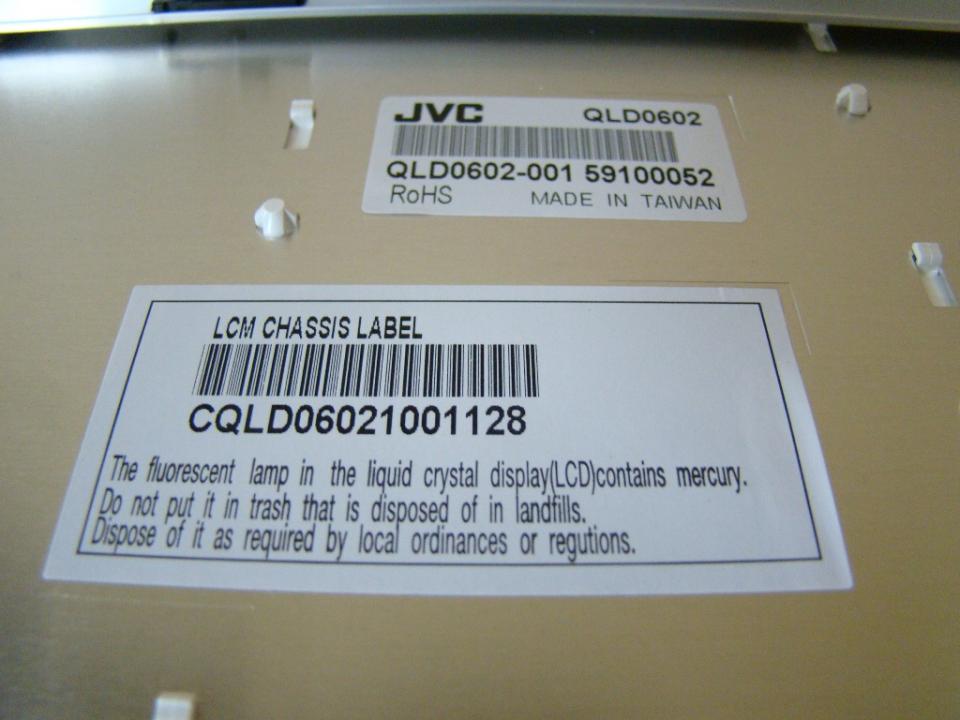

令人充滿無限幻想的面板標籤~聽說其中還包含了JVC的技術~



面板真相大白~確定為台灣之光AUO面板~



準備回裝中(1)



回裝完畢

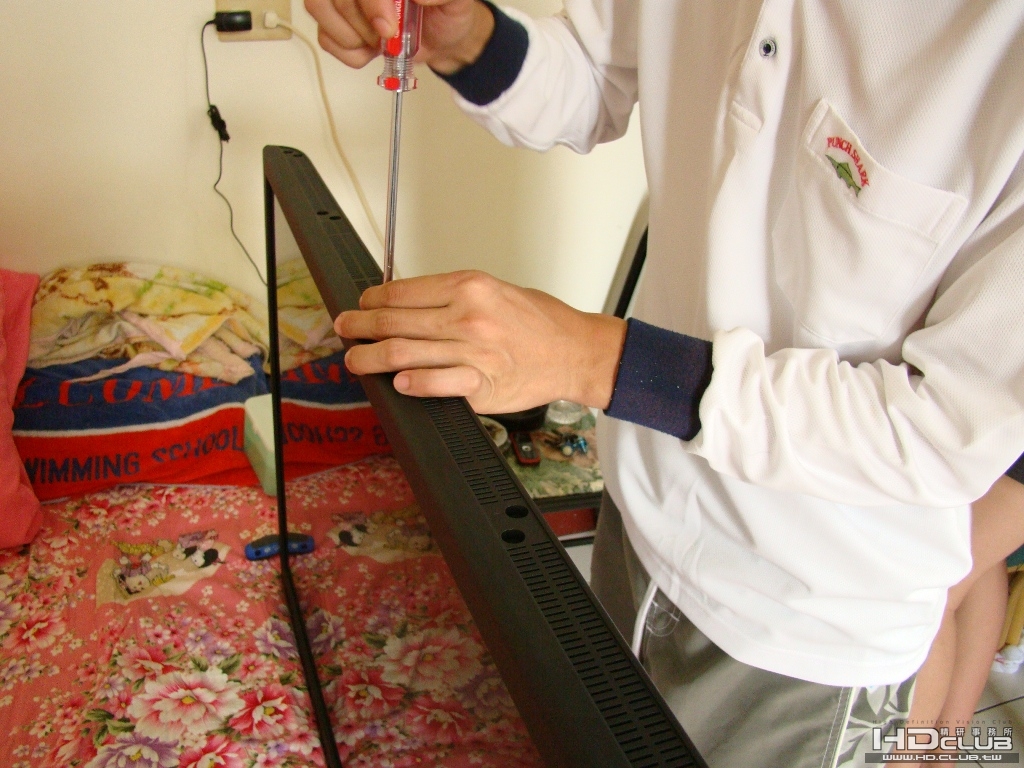

左側背板回裝中



左側背板回裝完畢



右側背板回裝中



右側背板回裝完畢~準備鎖上螺絲

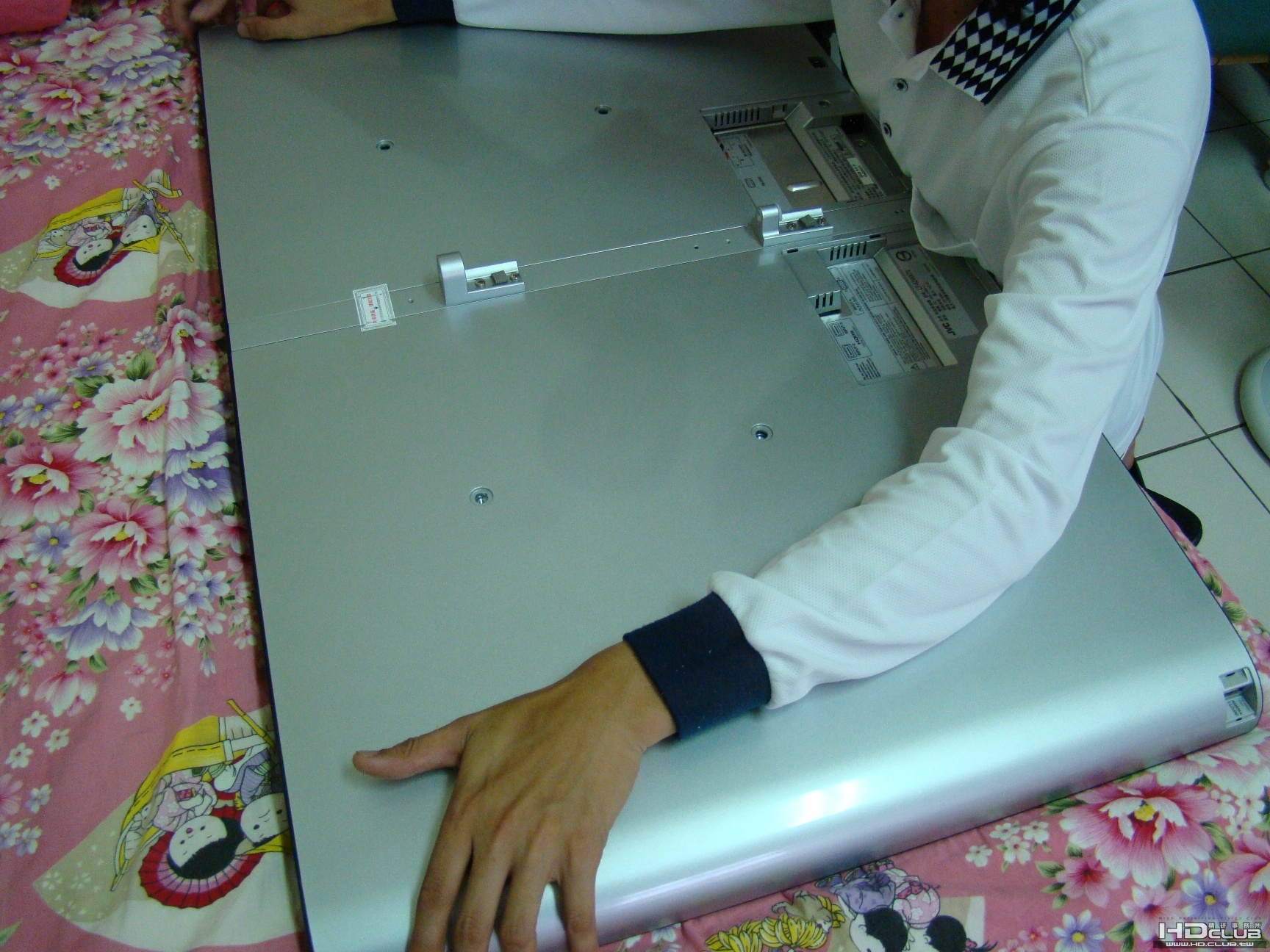

參與活動的會友幫忙回裝

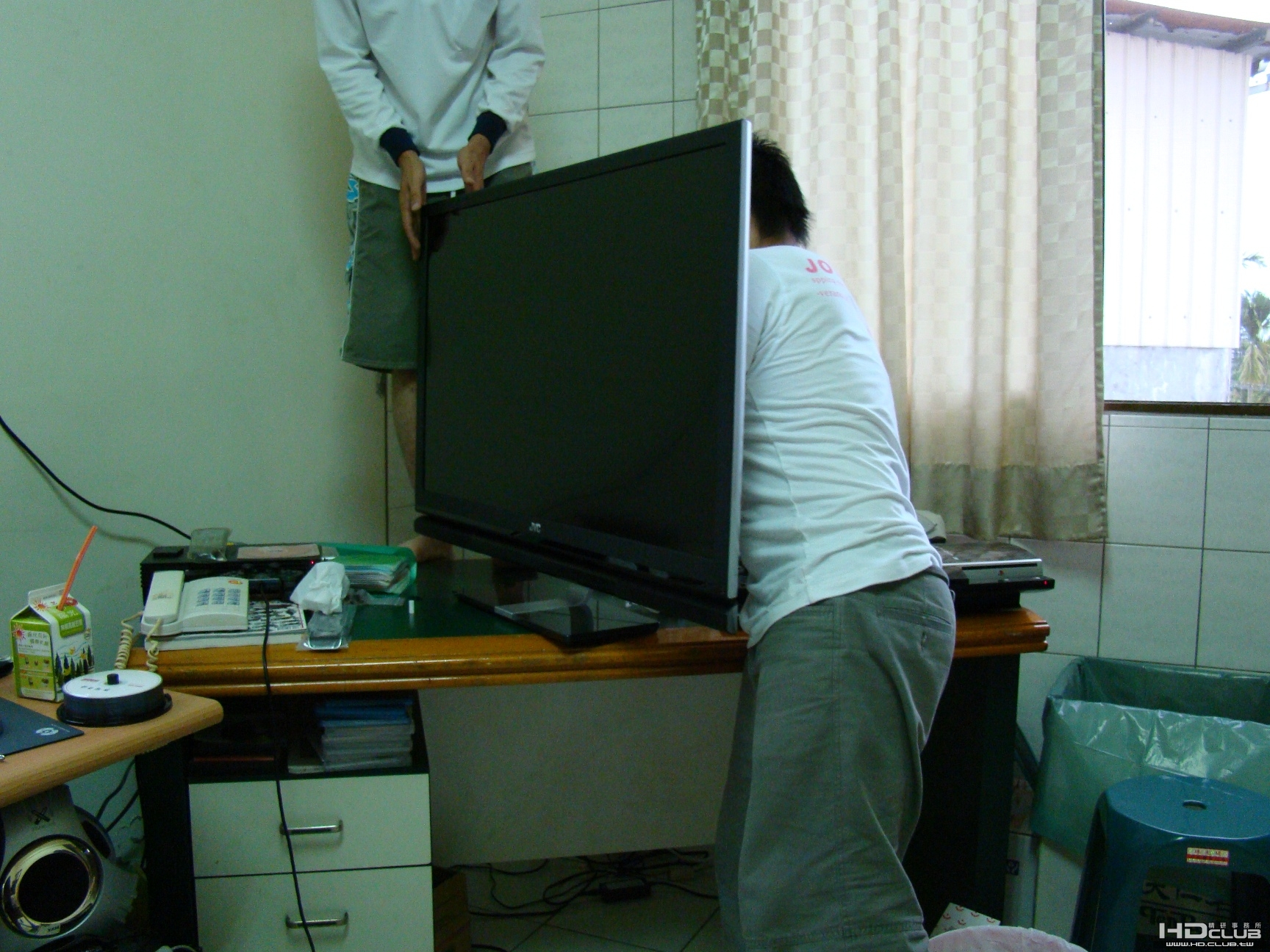

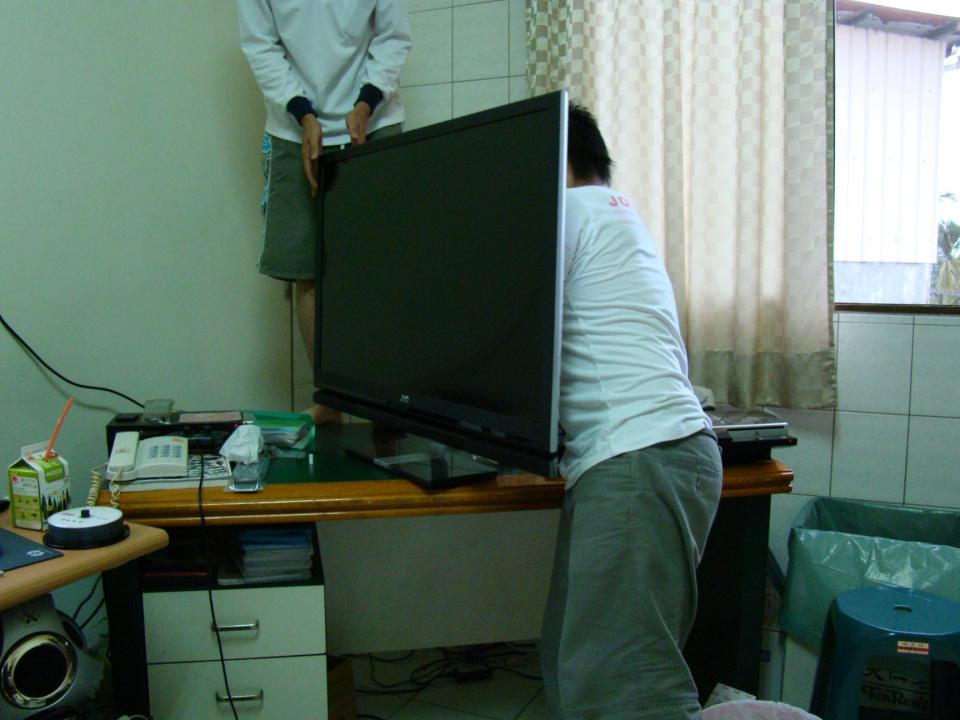

雙人聯手回裝

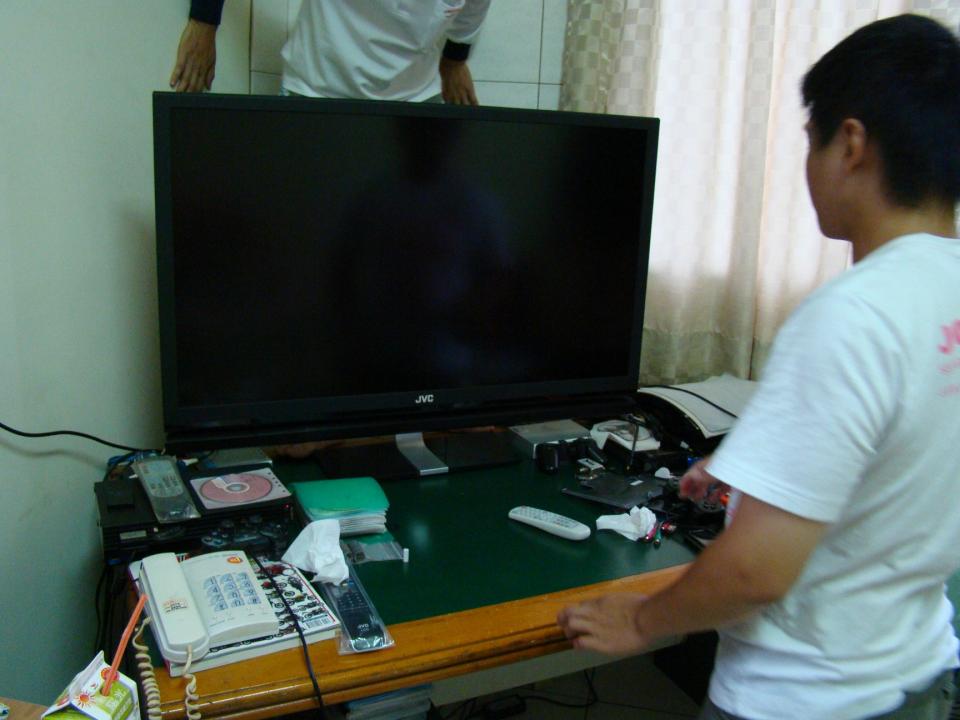

回裝完畢~準備擺回原位

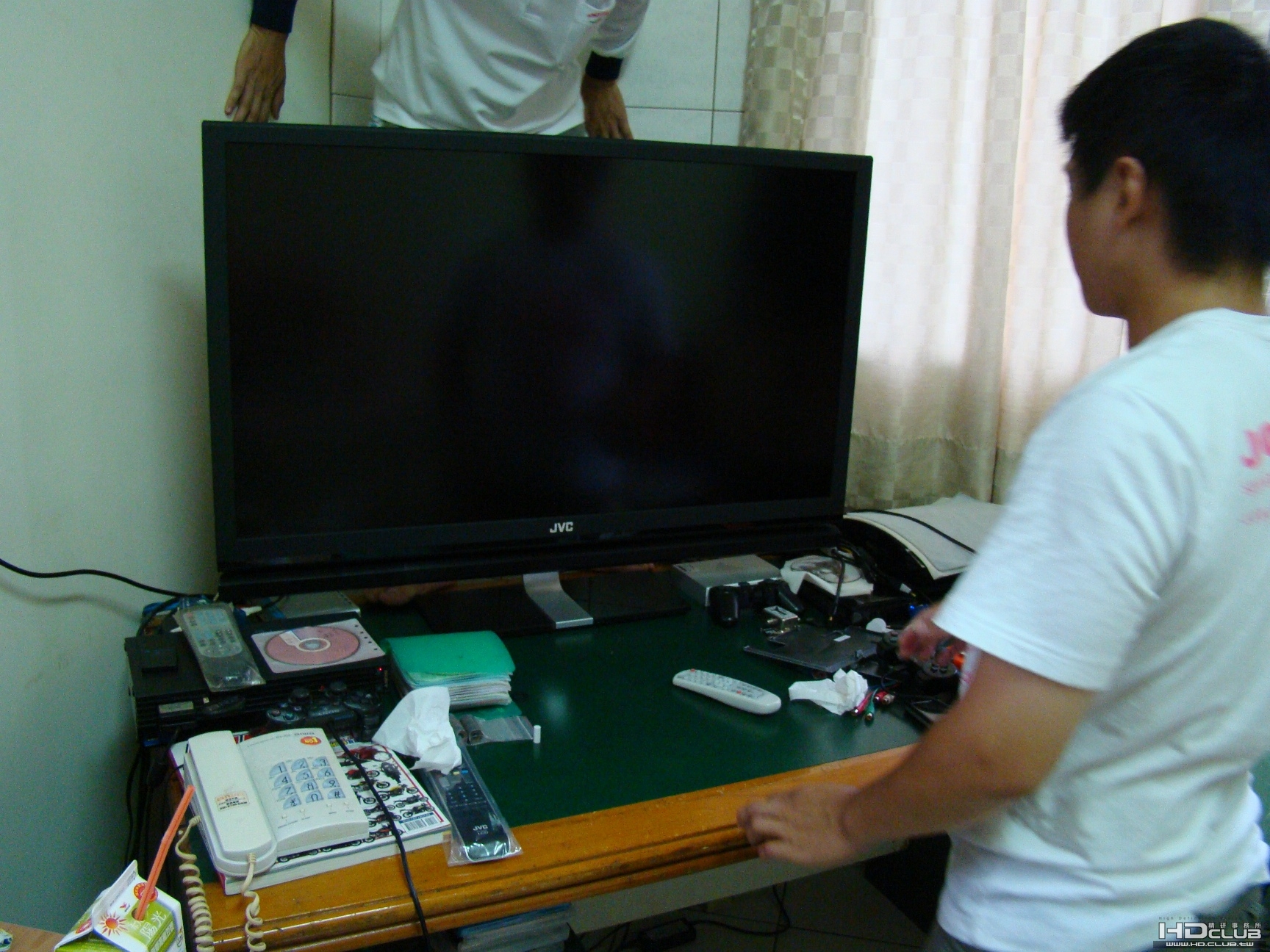

42WX70歸位~準備開機測試

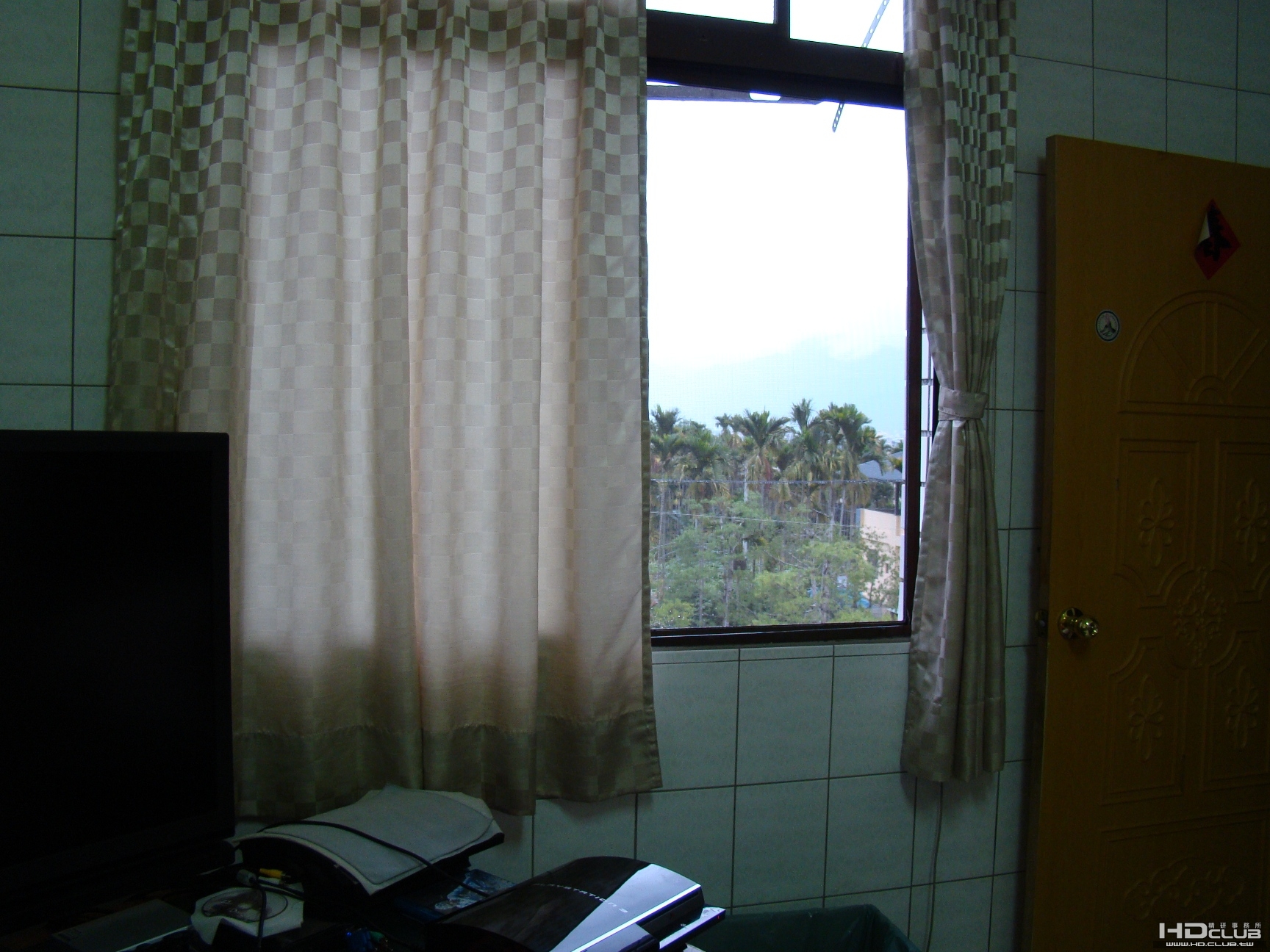

累了~稍作休息~看看戶外的檳榔樹



這禮拜才裝好的第四台~財政部長專用訊號源

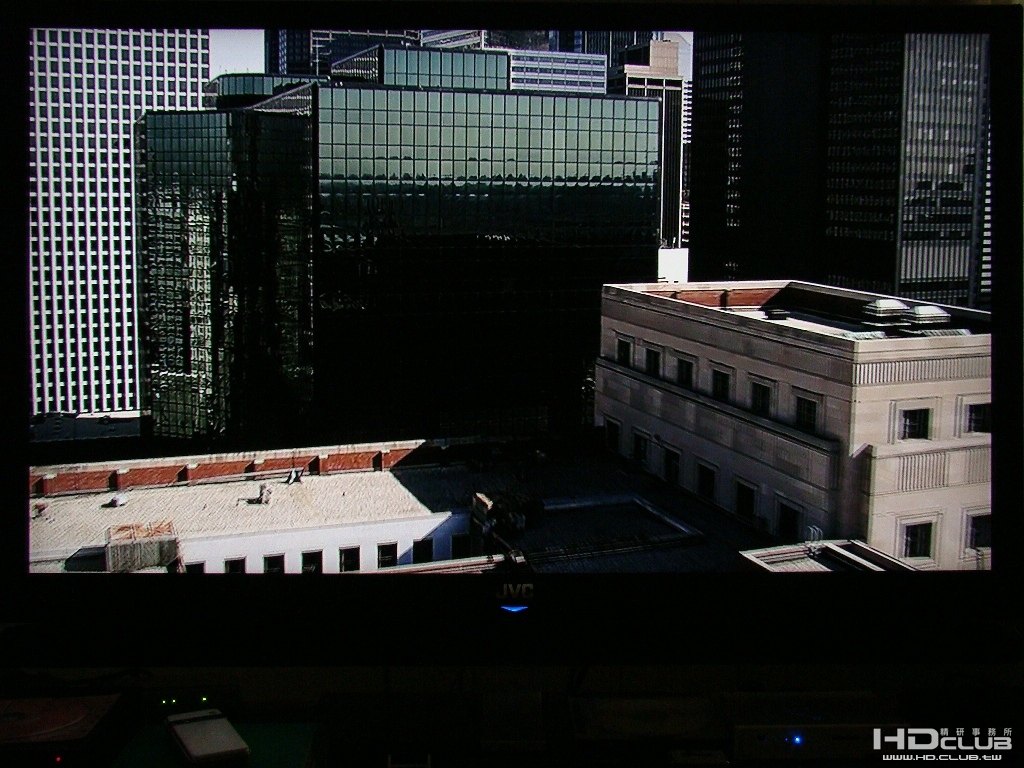

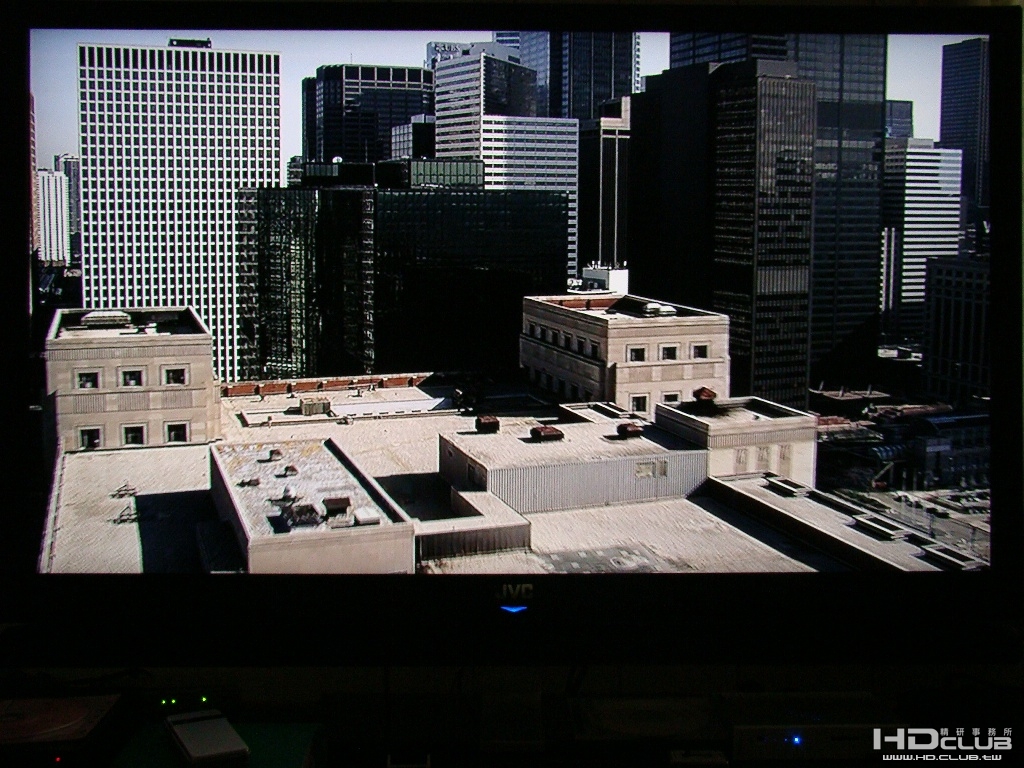

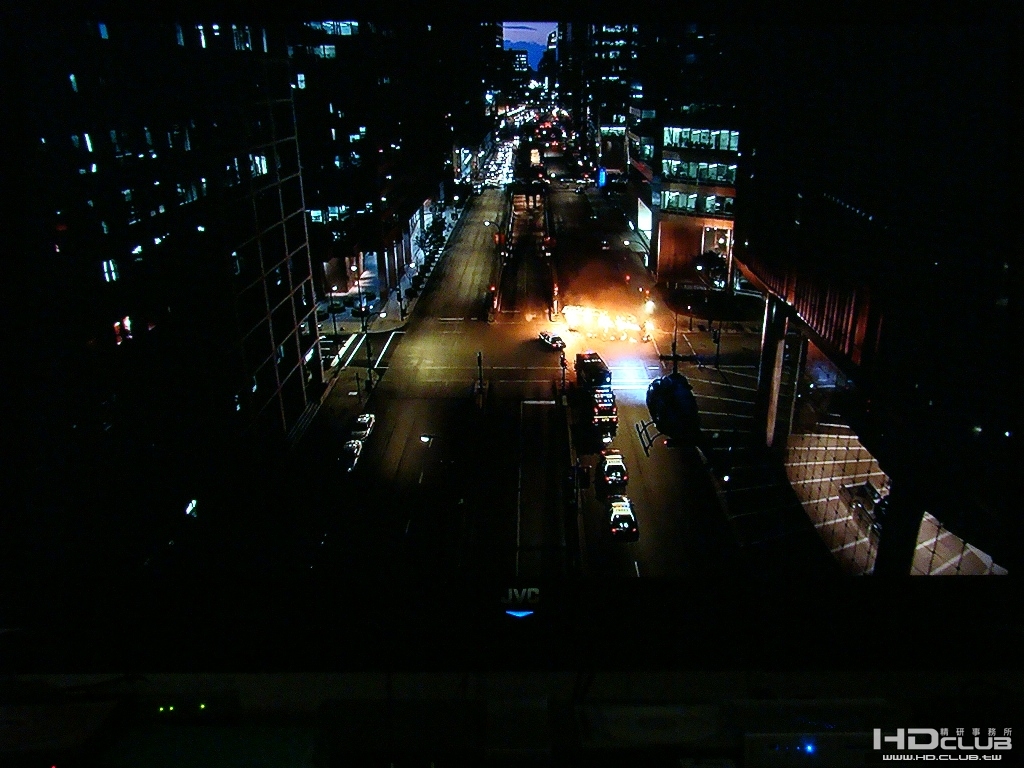

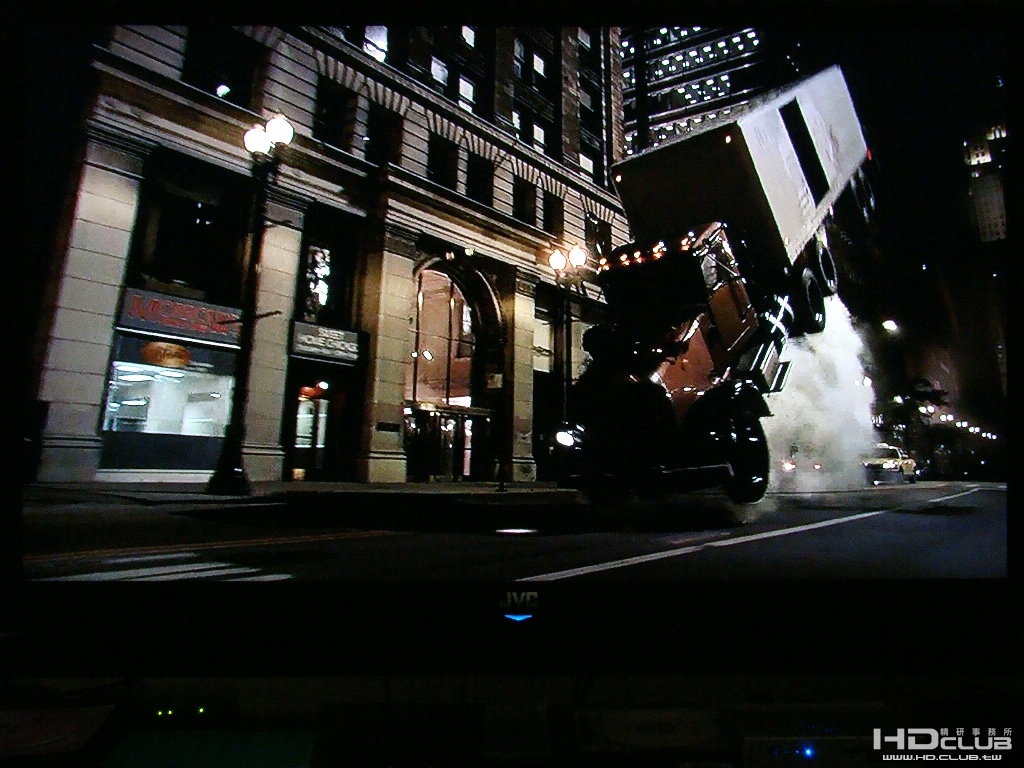

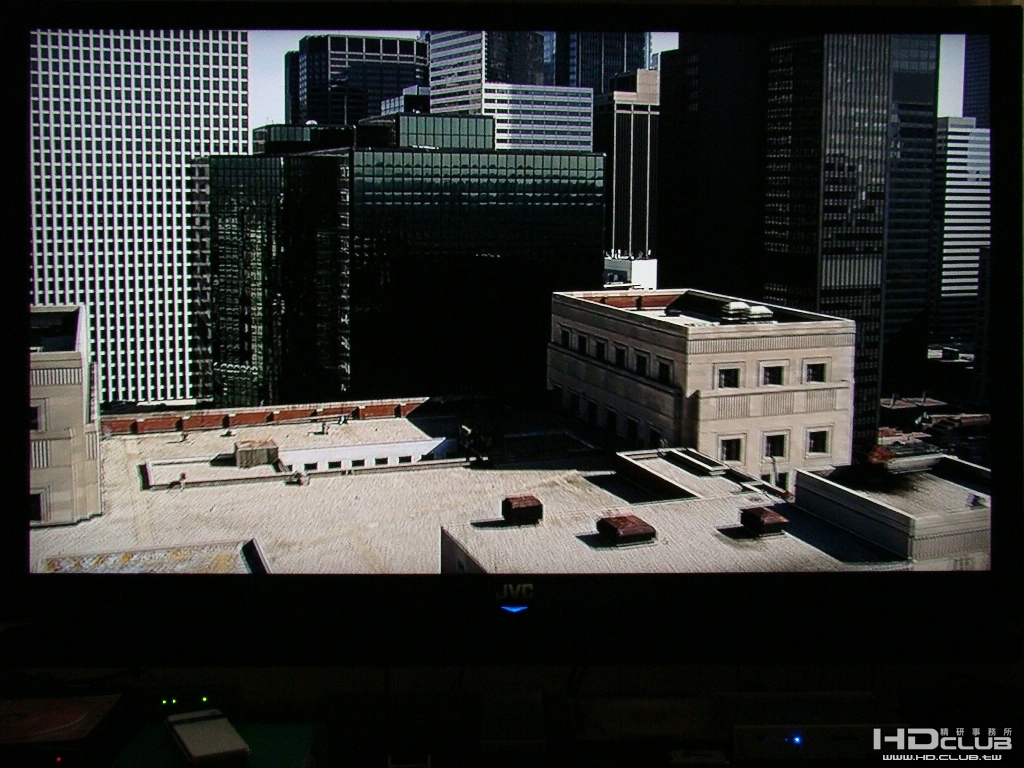

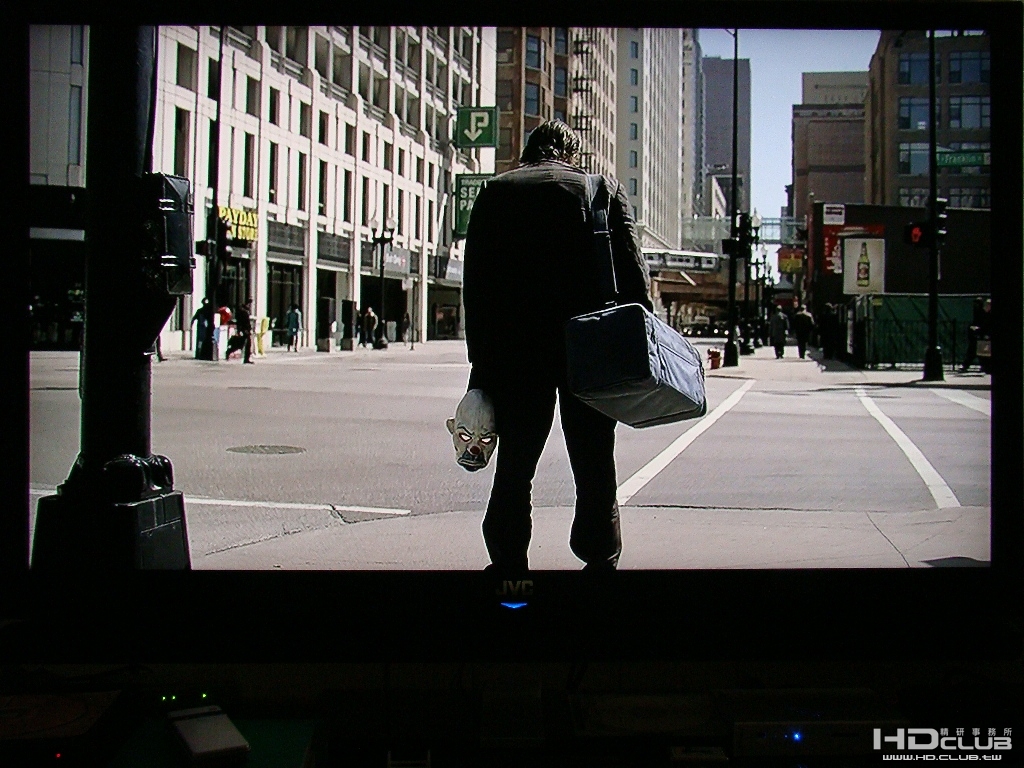

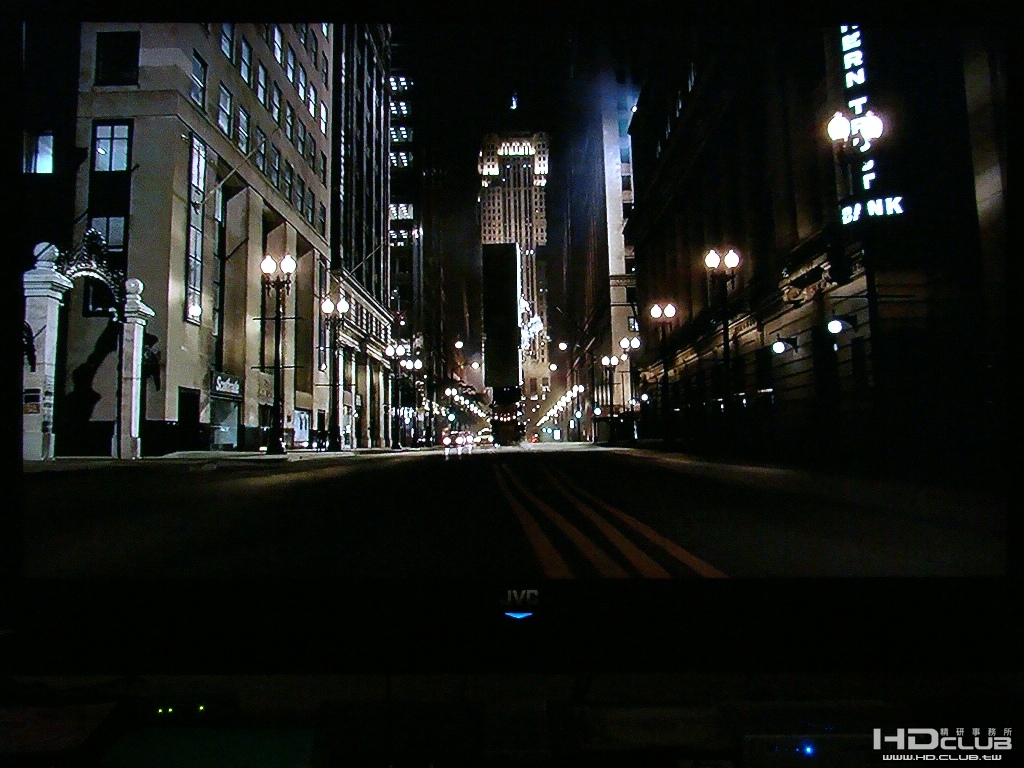

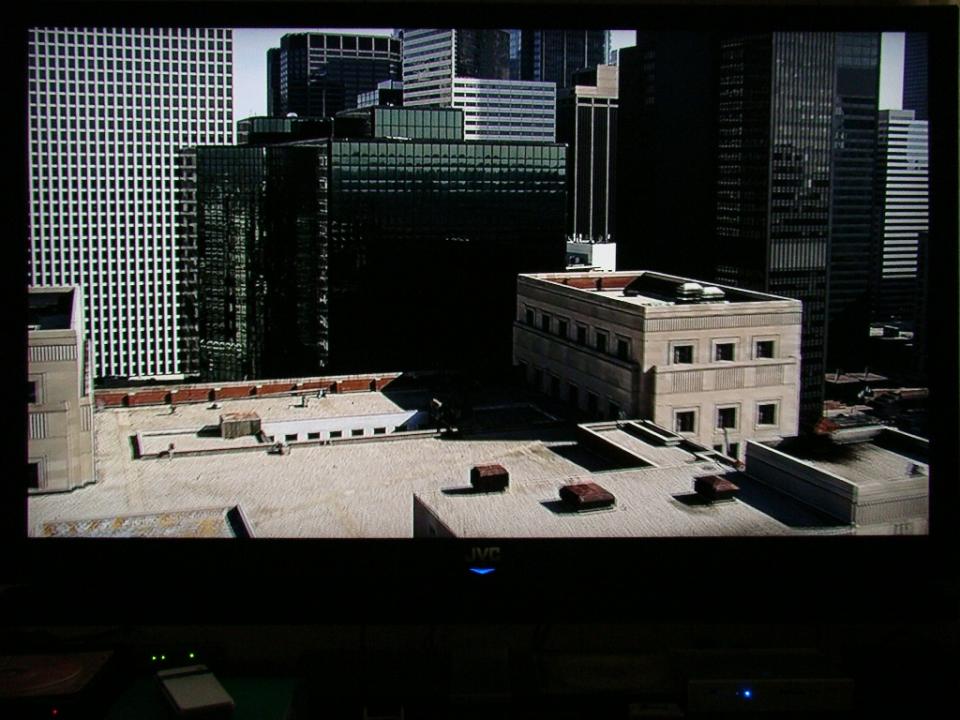

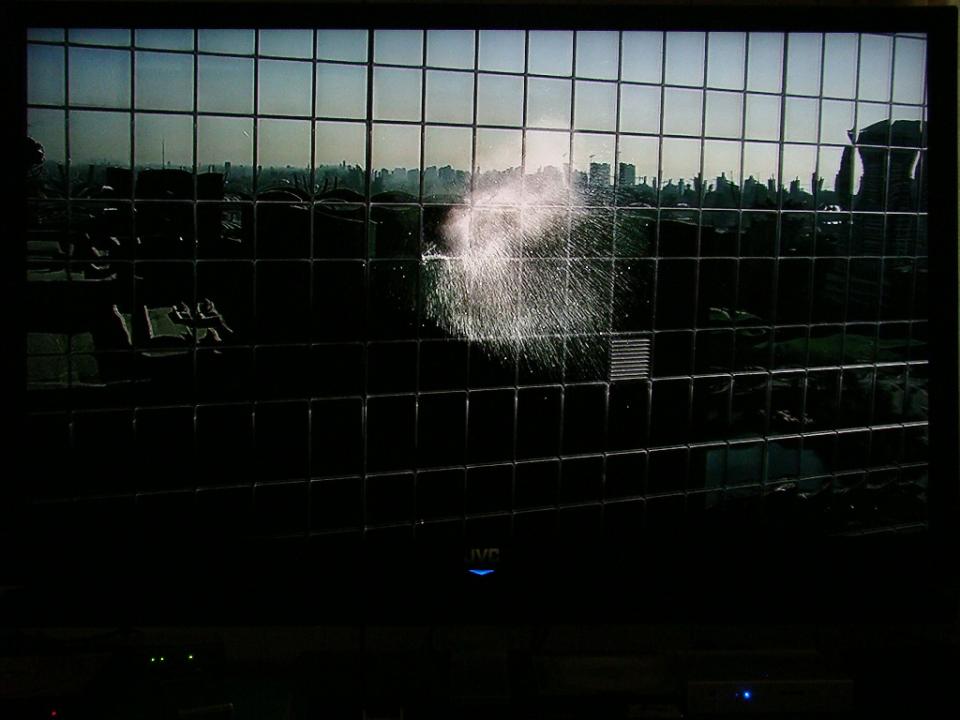

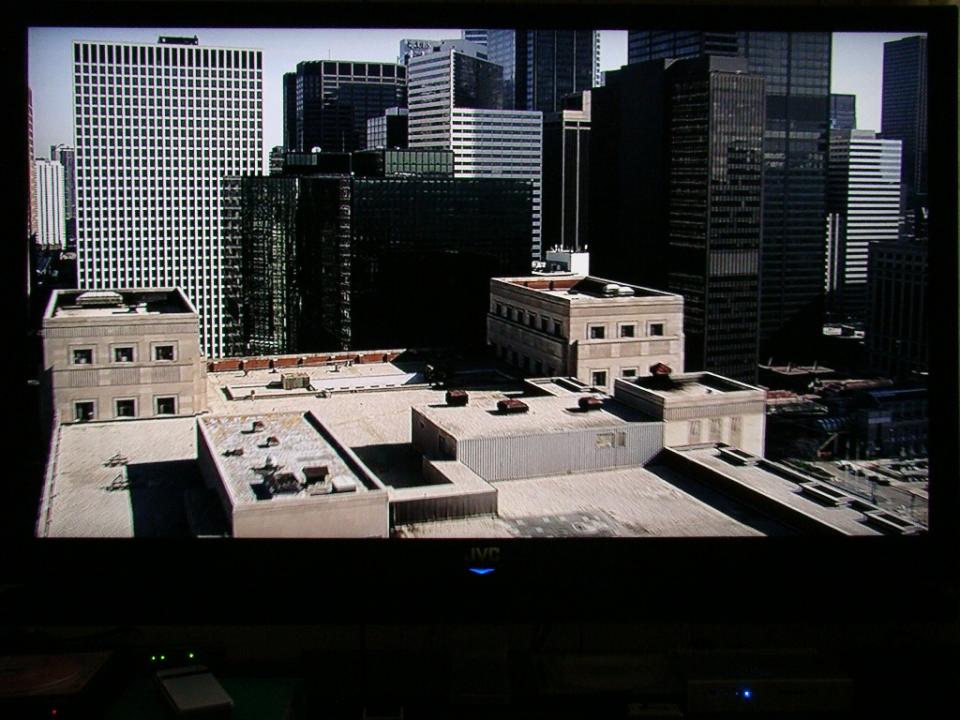

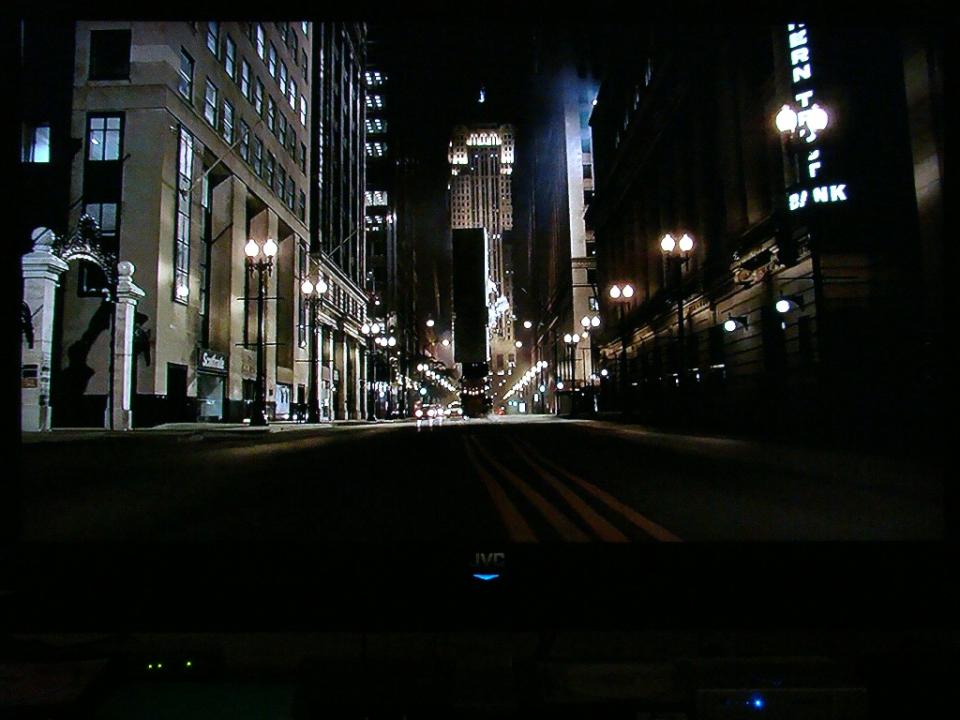

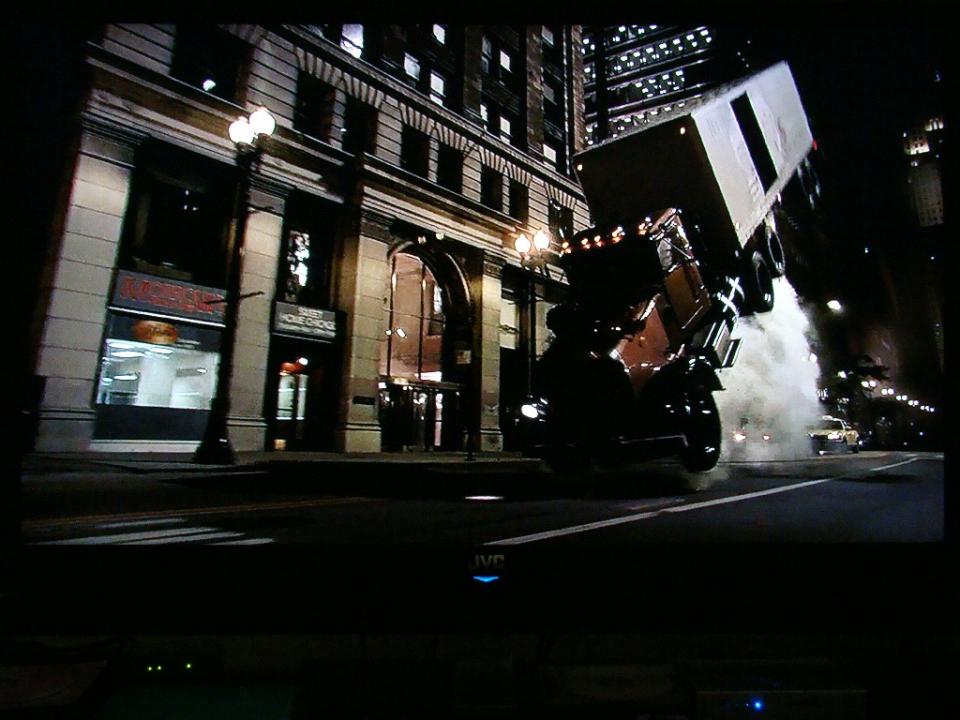

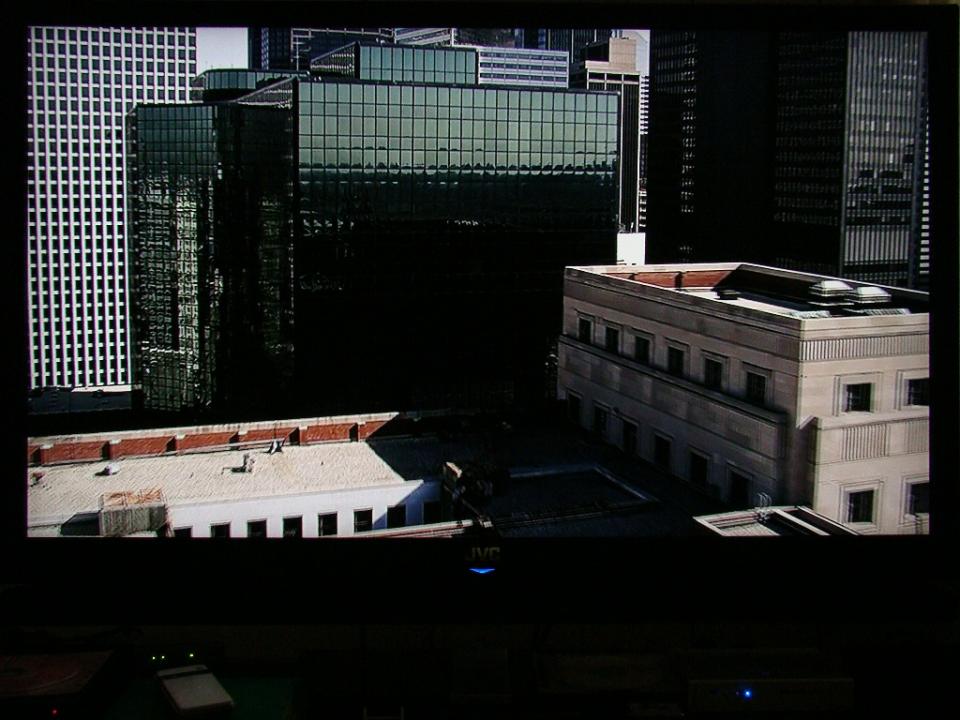

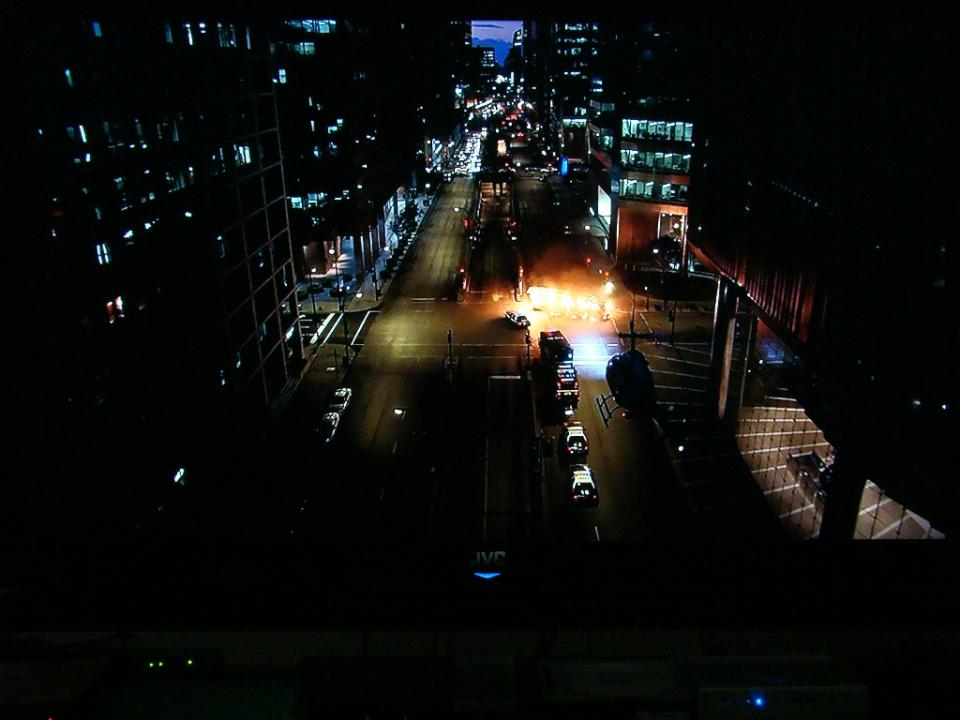

某會友專程帶來的蝙蝠俠-黑暗騎士(1)



某會友專程帶來的蝙蝠俠-黑暗騎士(2)



某會友專程帶來的蝙蝠俠-黑暗騎士(3)



某會友專程帶來的蝙蝠俠-黑暗騎士(4)



某會友專程帶來的蝙蝠俠-黑暗騎士(5)



某會友專程帶來的蝙蝠俠-黑暗騎士



某會友專程帶來的蝙蝠俠-黑暗騎士(7)


某會友專程帶來的蝙蝠俠-黑暗騎士

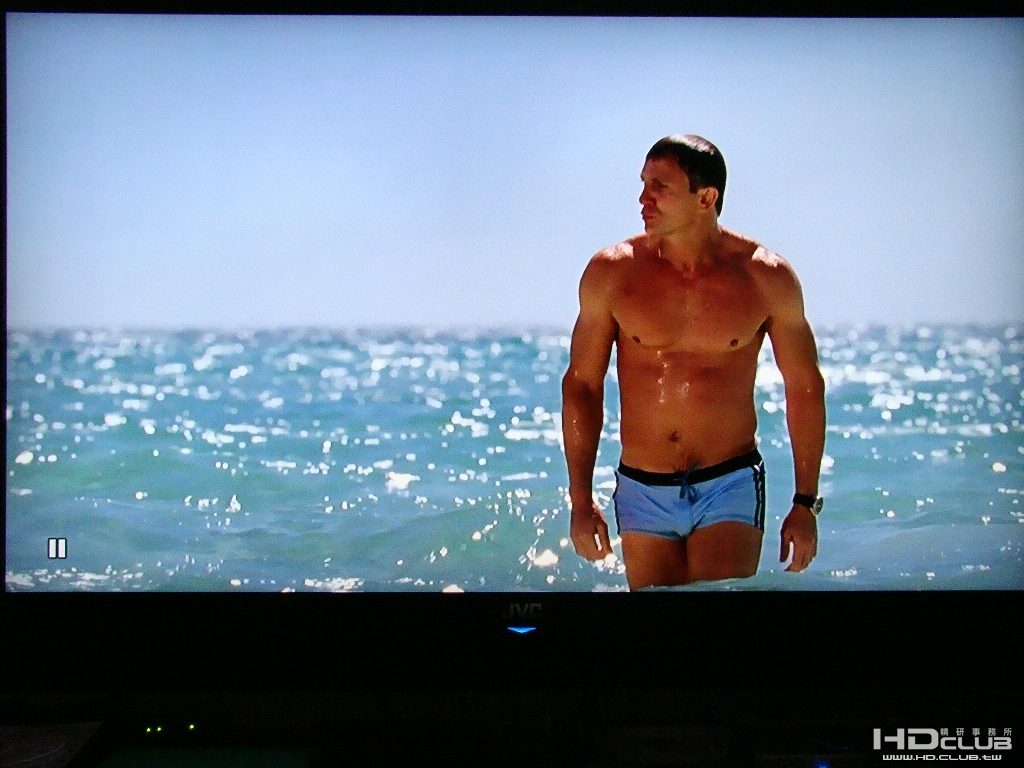

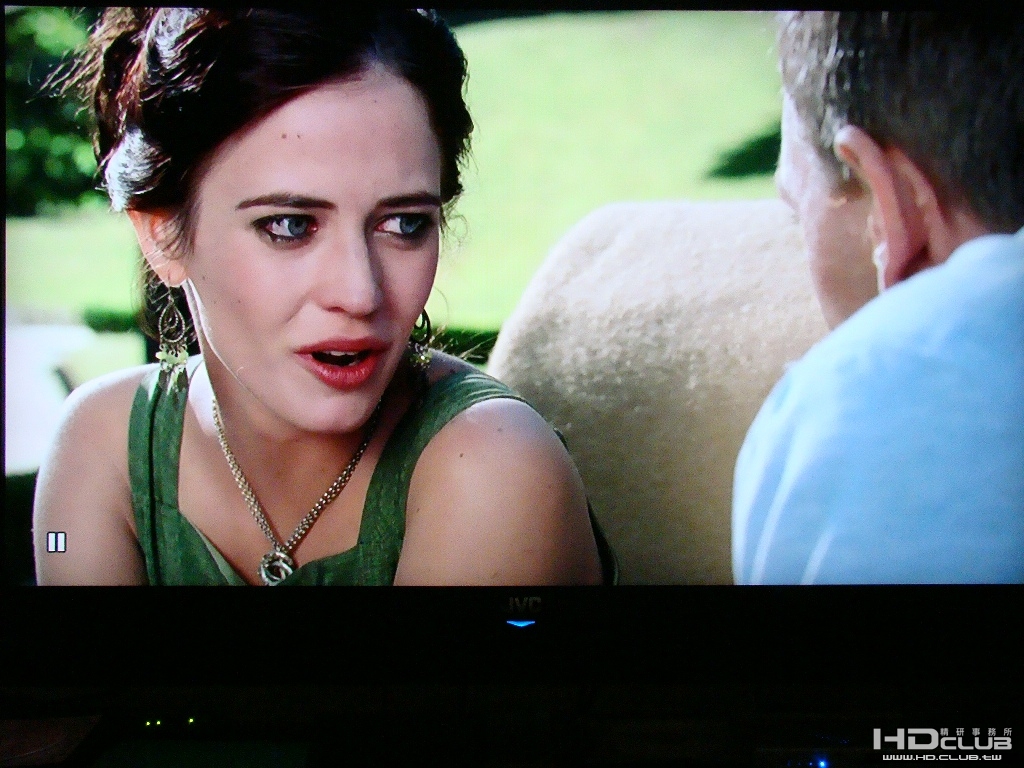

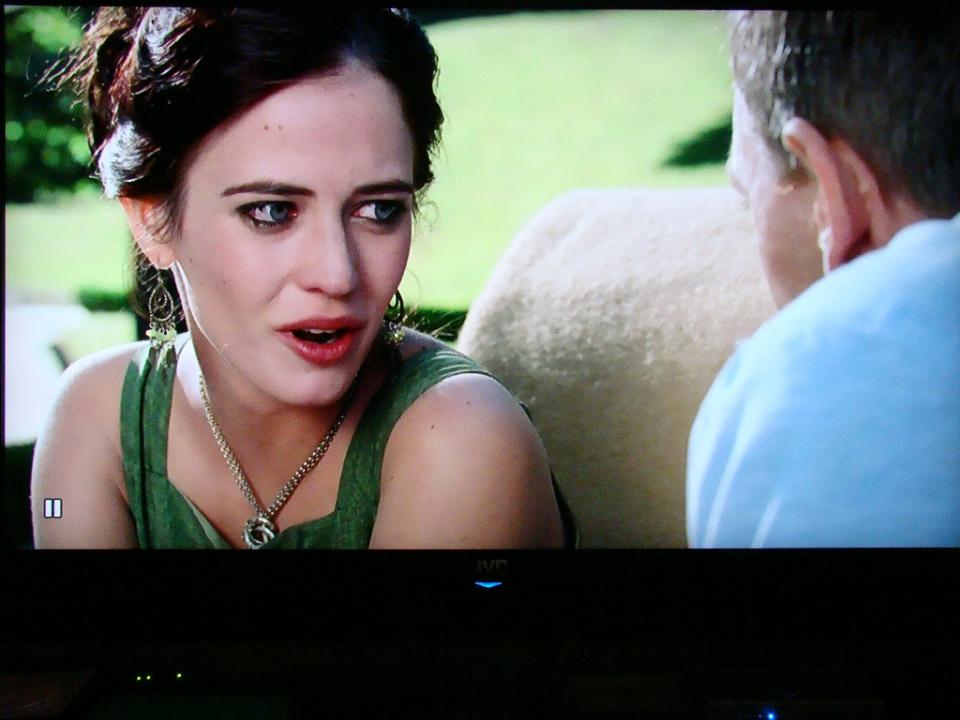

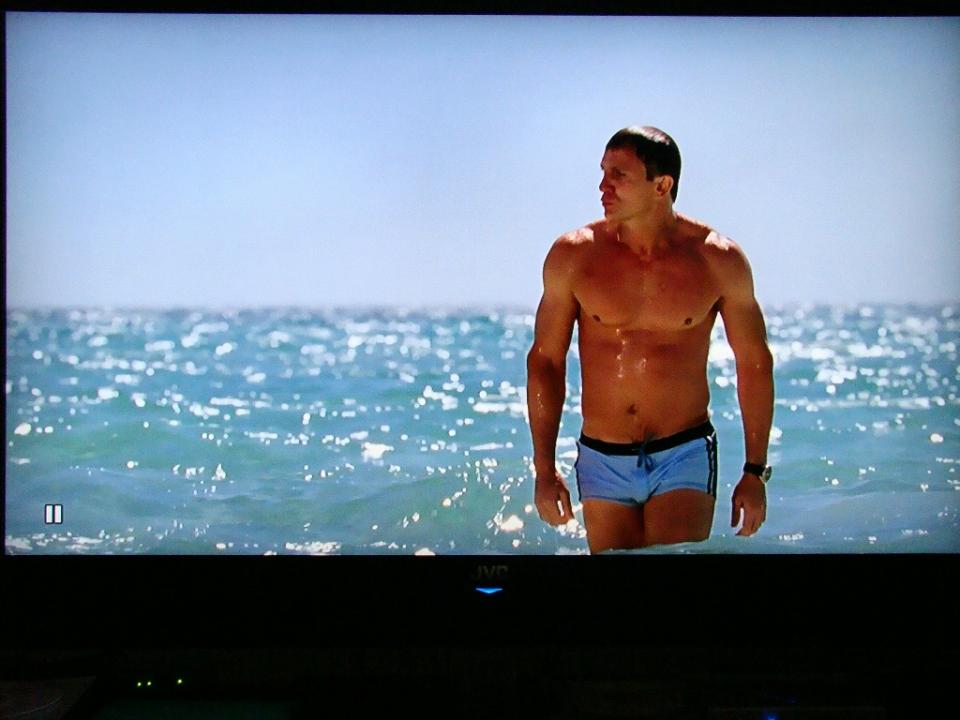

另一位會友帶來的007首部曲:皇家夜總會(1)



另一位會友帶來的007首部曲:皇家夜總會(2)

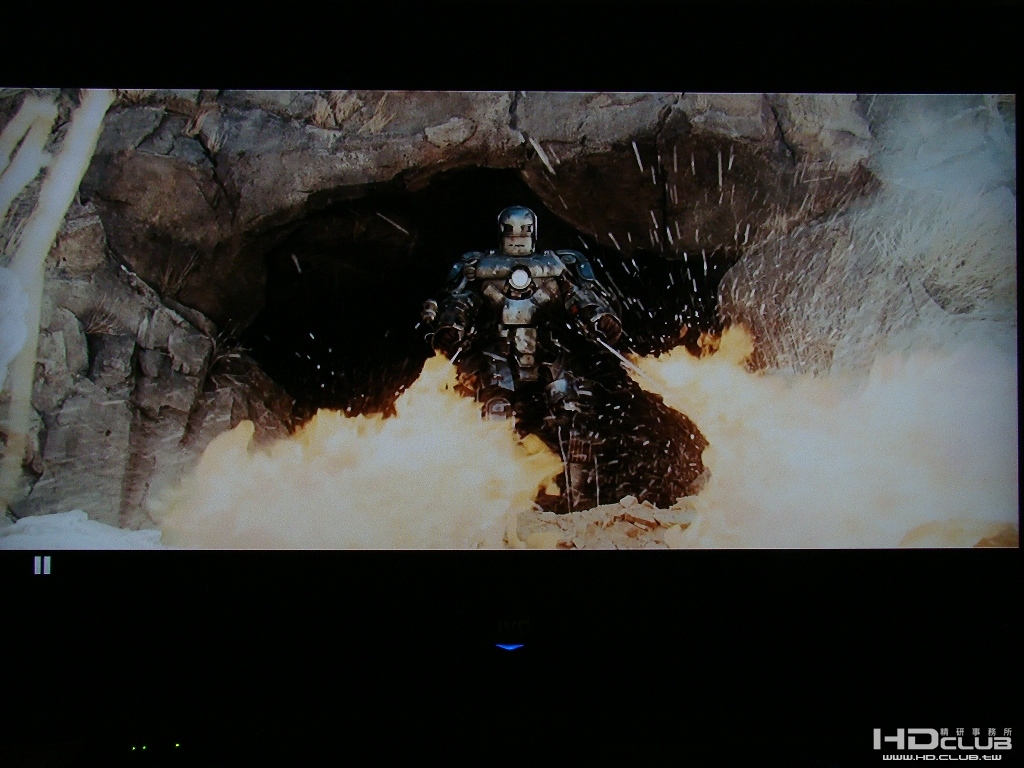

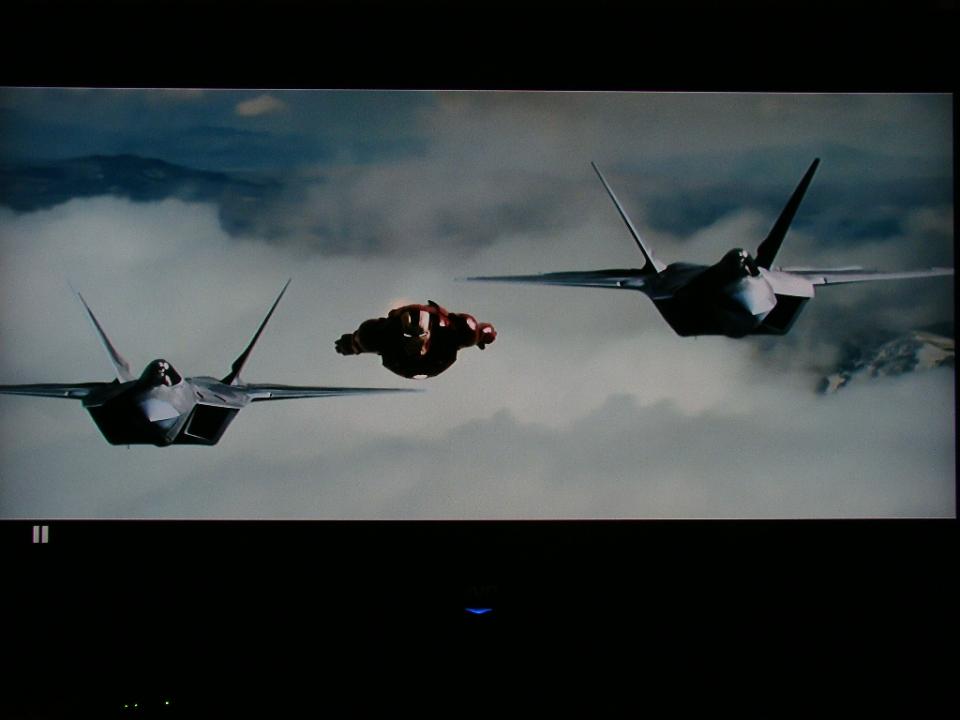

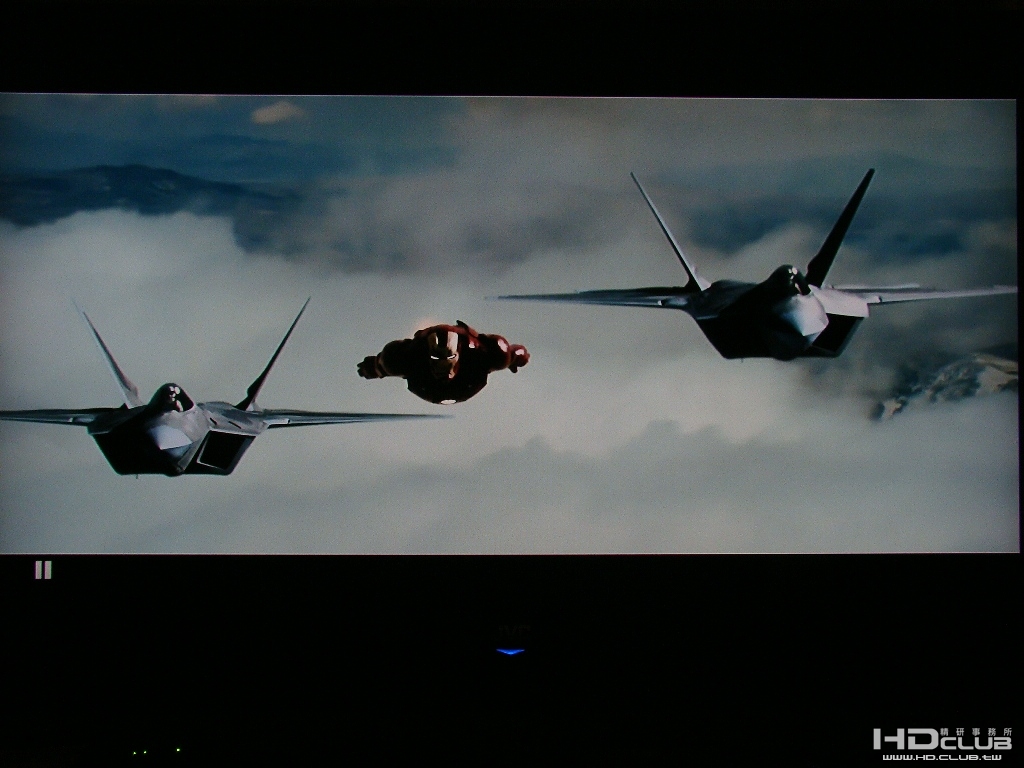

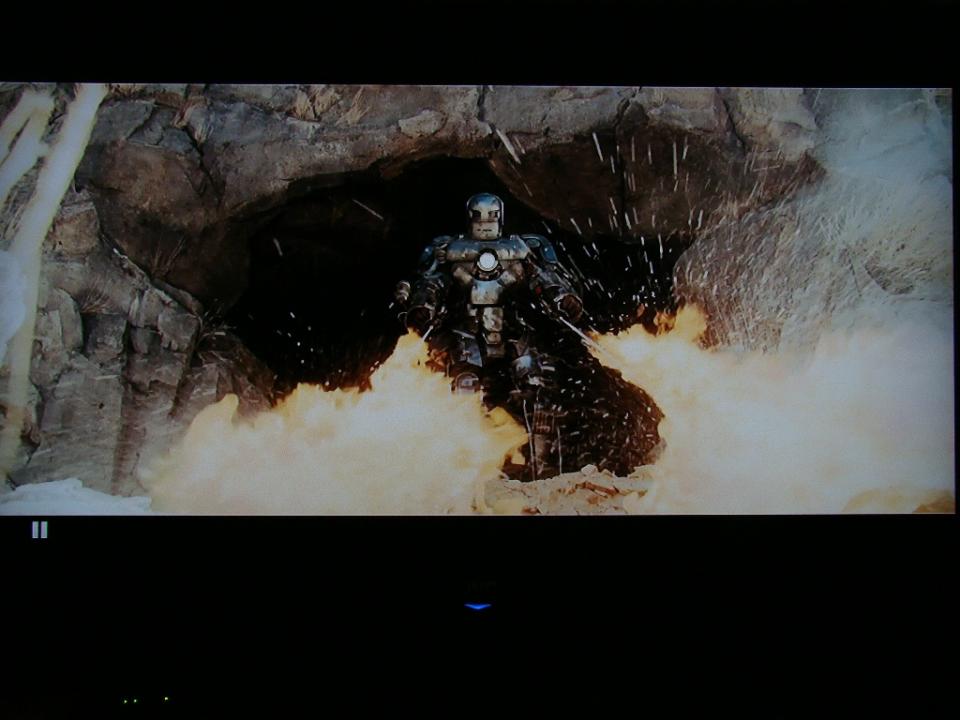

小弟的鋼鐵人(1)



小弟的鋼鐵人(2)



現場參與活動的會友要求要看的FPD Benchmark Software

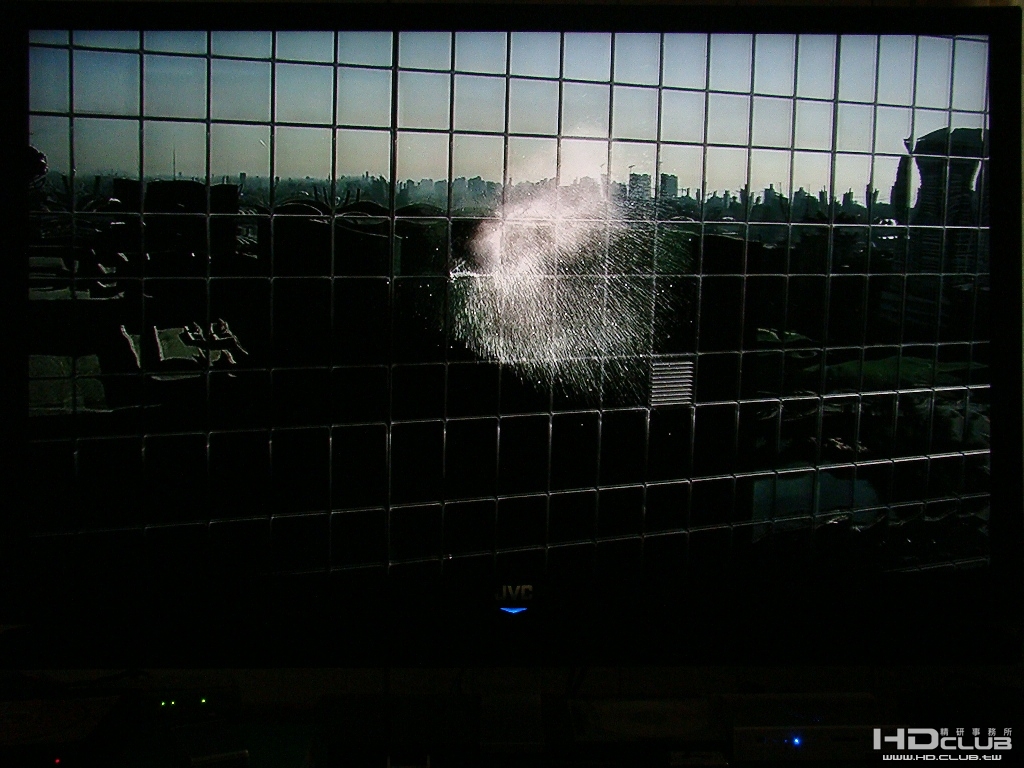

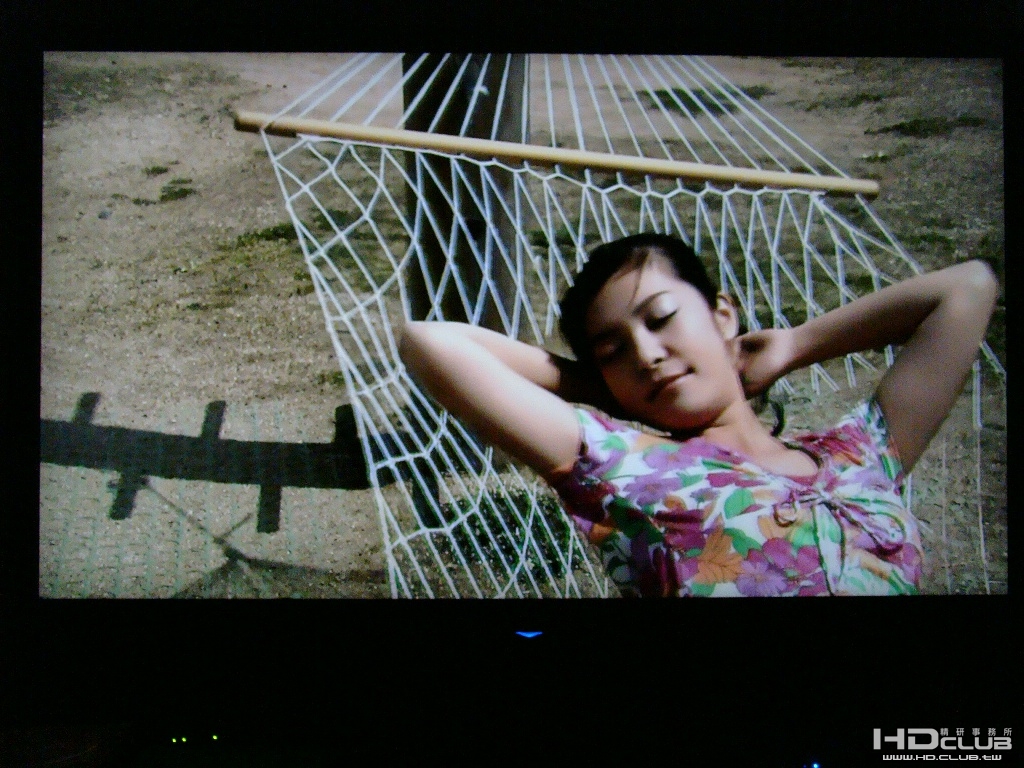

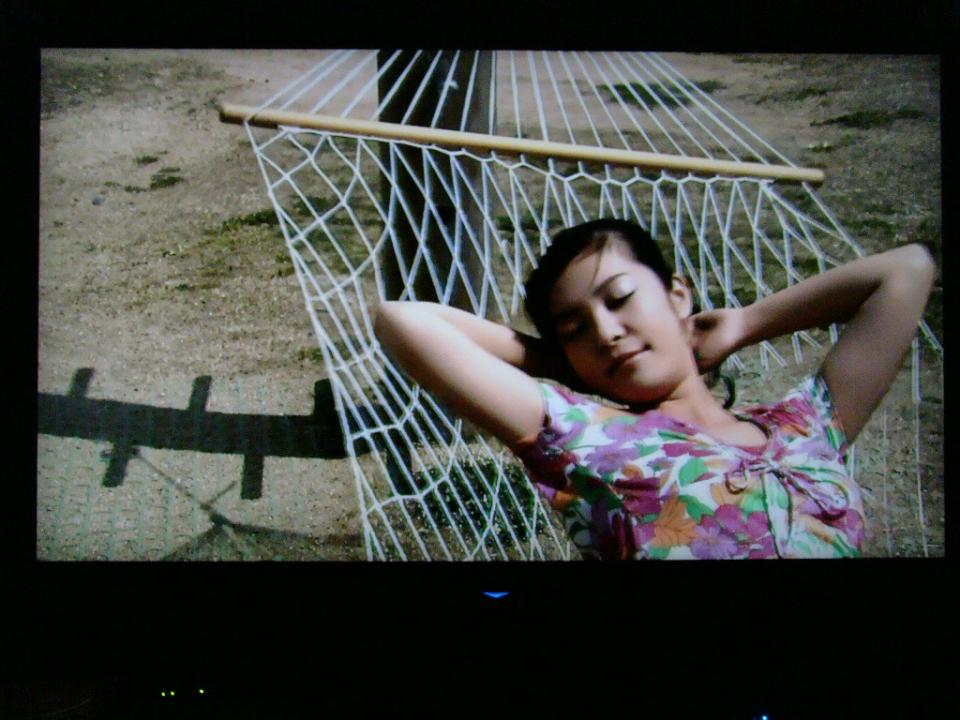

FPD Benchmark Software-Resolution 04.Hammock

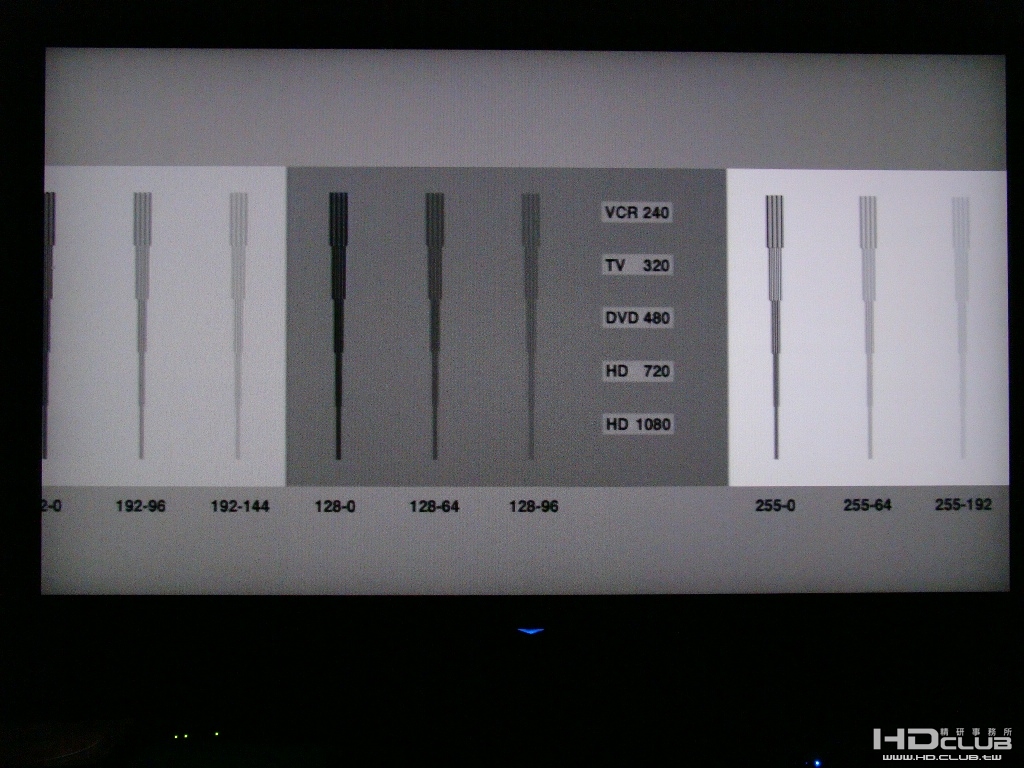

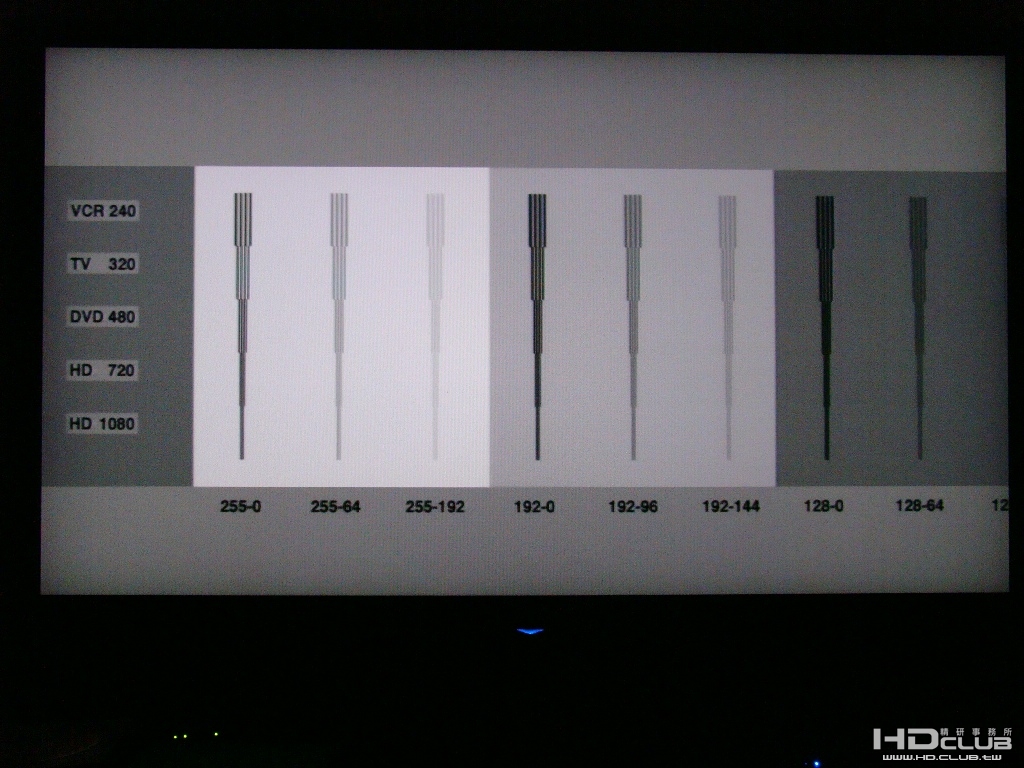

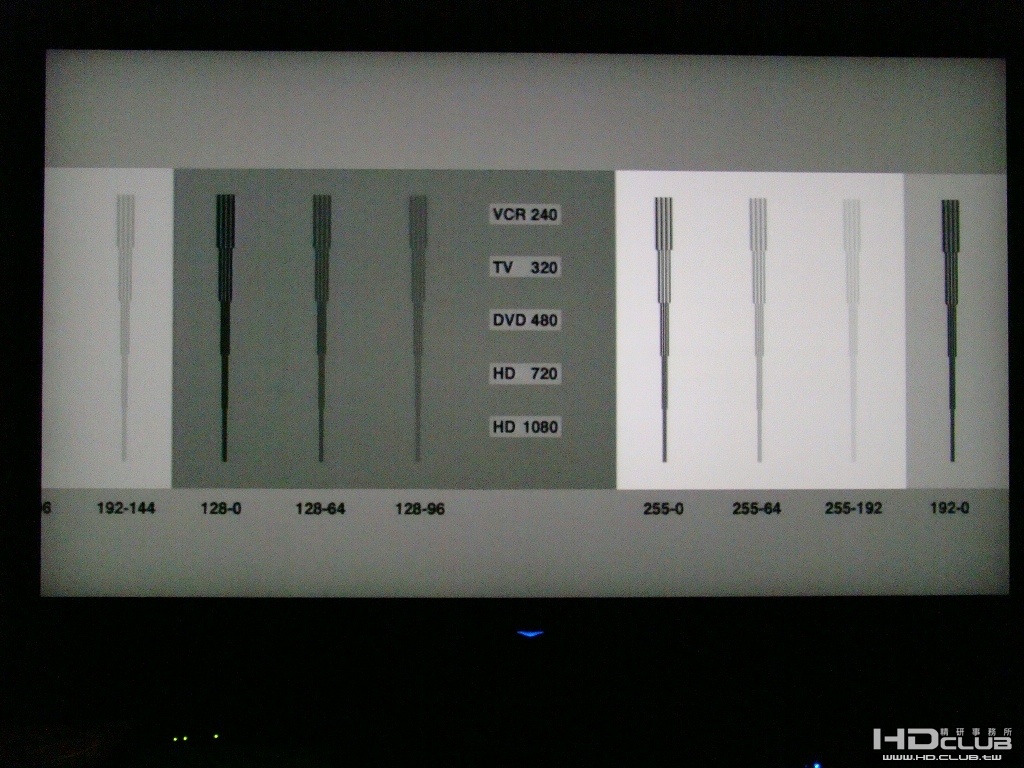

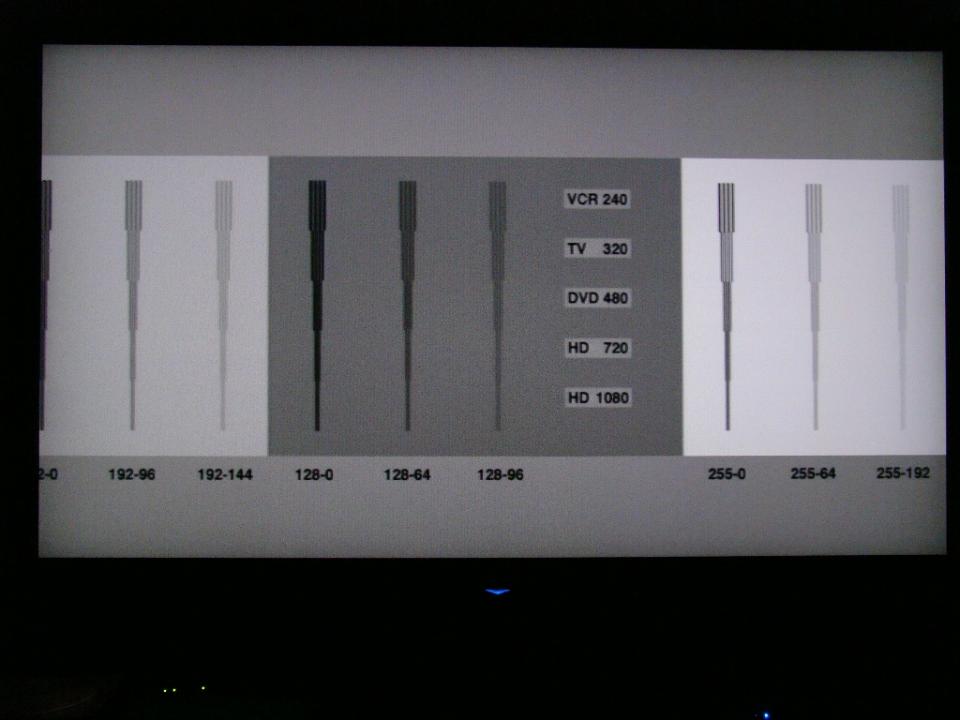

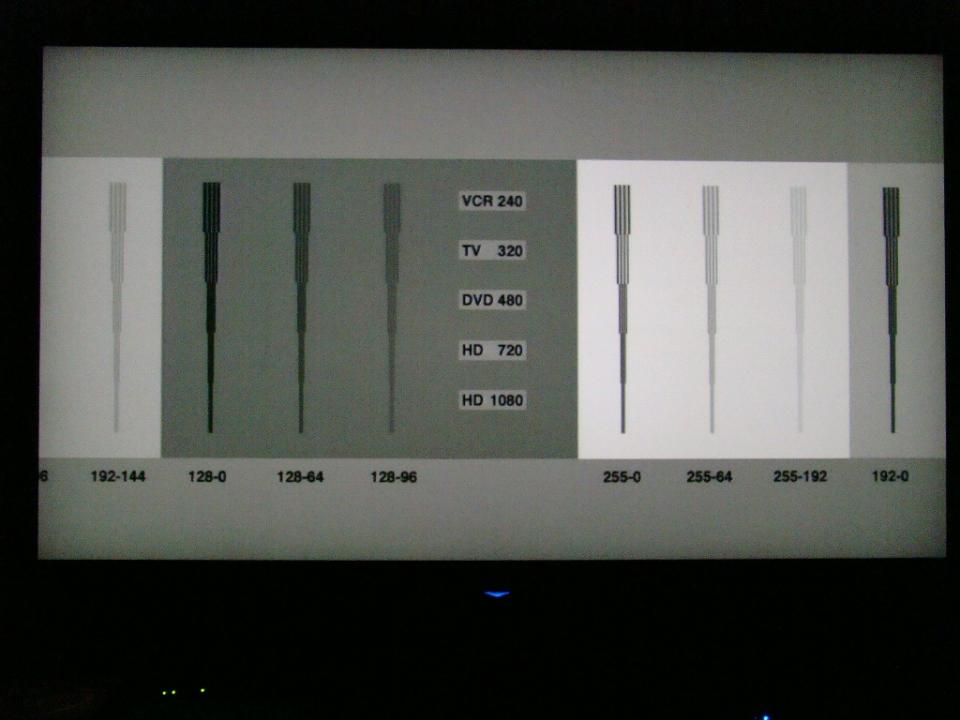

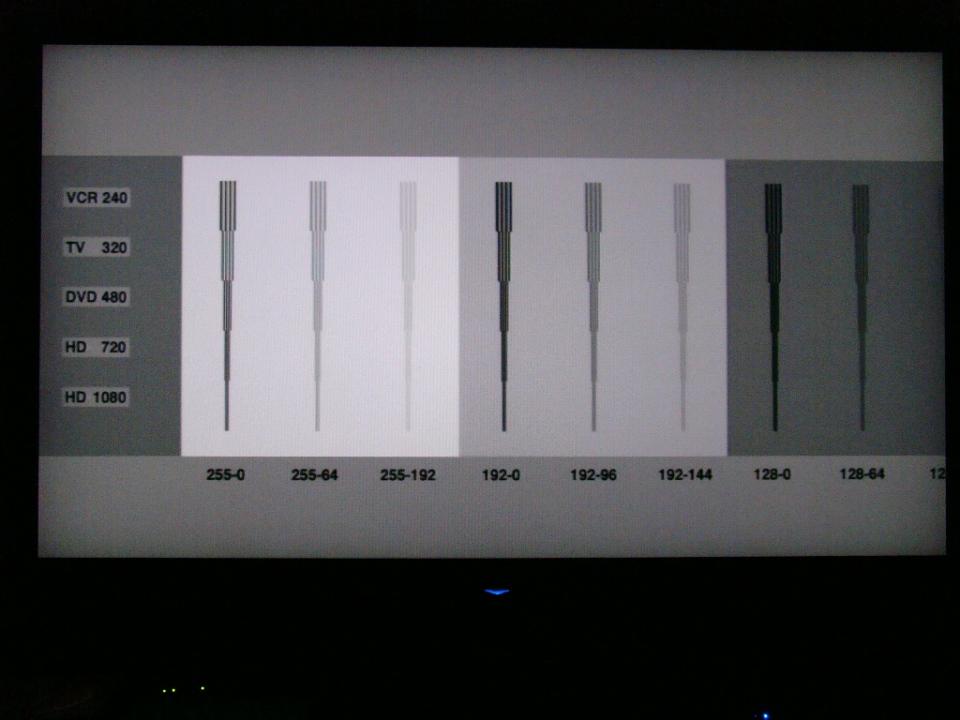

FPD Benchmark Software-Resolution 02.Resolution Pattern(1)



FPD Benchmark Software-Resolution 02.Resolution Pattern(2)



FPD Benchmark Software-Resolution 02.Resolution Pattern(3)






此次解剖文就此結束~感謝各位站友的支持~別忘了幫小弟加分喔~
[/align

亞瑪遜戰士

會長您有再次大解剖...喔...真是讚啦 !
沒有您的獨家解頗,哪來的真相,是不是有子彈在裡面?
代小弟慢慢欣賞來 ! 加分先 !

Jeff Hsu

專業的好文章,
之前在mobile01 沒有加分的,趕快幫您加回來!

光之白翼

原帖由 亞瑪遜戰士 於 2009-6-24 07:55 發表
會長您有再次大解剖...喔...真是讚啦 !
沒有您的獨家解頗,哪來的真相,是不是有子彈在裡面?
代小弟慢慢欣賞來 ! 加分先 !

回亞瑪遜大~

1.是因為之前講過如果是自己買的...就拿來解剖...
2.是相信JVC的品質...不會在保固期內損壞...
不然小弟真的也不敢/不捨得解剖...


校色的部份~
人嘛...總是希望求個完美...
所以請專業人士ups大...來埔里幫忙小弟處理...
但原廠設定值中劇院模式的色彩就已經十分準確了~


因為每個人對色彩的偏好不同~
所以此次分為國際規範的D65與日本規格的D93兩種版本~以便提供會友做選擇~
當然也有不在乎色彩準確度的加料版~


[ 本帖最後由 gameflygo 於 2009-6-26 01:14 編輯 ]

g660606

原帖由 gameflygo 於 2009-6-25 23:56 發表

回亞瑪遜大~

1.是因為之前講過如果是自己買的...就拿來解剖...
2.是相信JVC的品質...不會在保固期內損壞...
不然小弟真的也不敢/不捨得解剖...


校色的部份~
原廠設定值中劇院模式的色彩就已經十分準確了~
但 ...

原來是UPS大的傑作!.....後來看到CF7.5的數據貼圖,果然是UPS

光之白翼

原帖由 g660606 於 2009-6-26 00:27 發表

原來是UPS大的傑作!.....後來看到CF7.5的數據貼圖,果然是UPS

回g660606大~

是的~
雖然它不是十分昂貴...但也不算便宜...
所以小弟請專業級的ups大來幫忙~

小弟當初在測試時...
只是感覺有點該社HD350的味道...
但是不知道色彩精準度如何...

在ups大的測試下才知道...
其實在原廠設定值劇院模式~無論是PS3或360~
在色彩精準度上已經是可圈可點了~

但是經由ups大的加持之後~又更加精確了~


[ 本帖最後由 gameflygo 於 2009-6-27 17:53 編輯 ]

iannlin

請問個不入流的問題～

我以為這些校色器材所附的光碟軟體都是在電腦中執行的，
在電腦中產生一組色彩 Profile 檔案，
以後就載入這組校色後的色彩 Profile 就成了，
若是使用 BD player 要如何利用這些軟體校色？

有點想拿我的投影機開刀！？

另外，大費周章的拆機是不是要進入「工模」或有些什麼零件需要更替？

光之白翼

原帖由 iannlin 於 2009-6-28 16:32 發表
請問個不入流的問題～

我以為這些校色器材所附的光碟軟體都是在電腦中執行的，
在電腦中產生一組色彩 Profile 檔案，
以後就載入這組校色後的色彩 Profile 就成了，
若是使用 BD player 要如何利用這些軟體校色？

有點想拿我 ...

回iannlin大~

除非大大的播放器就是HTPC~
那才會使用HTPC連接顯示器~再以校色儀器去做校色動作~
然後調整HTPC顯示卡設定或者是調整顯示器設定~

如果播放的儀器是BD player~
就是使用BD player去撥那些光碟~再使用校色儀器去做檢測~
獲得資料後~再去調整顯示器的設定值~直至色彩精準為止~

但是有些顯示器材並沒有太多設定可以選擇~
那種顯示器材...除非原廠願意公開工模...否則頂多就只能調整對比/亮度等等設定...


JVC前代的GZ78T系列就是如此...很多東西都必須進入工模才能調整...
但是一般消費者進入了也沒有多大用處...裡頭全是代號/編碼...沒手冊根本就看不懂...


小弟解剖只是為了讓站友知道42WX70裡頭的用料~以及有無閹割問題而已~
工模大多是使用遙控器~然後輸入特定的密碼~就可進入~
至於42WX70的工模進入方式~其實與前代GZ78T一樣~


大大的顯示器材是投影機...
如果真的求色準的話...每400小時就得校色一次...
所以可能自己買套EyeOne Display 2會比較划算...


[ 本帖最後由 gameflygo 於 2009-6-28 17:56 編輯 ]

iannlin

謝謝您的回應，原來這些校正器材還是有附 BD 可讀的光碟工具！？
我傻傻分不清楚！

我打算可以校正我的電腦螢幕和投影機，
所以正在涉獵類似的產品～

感謝解答！！

真平

原帖由 iannlin 於 2009-7-1 09:50 發表
謝謝您的回應，原來這些校正器材還是有附 BD 可讀的光碟工具！？
我傻傻分不清楚！

我打算可以校正我的電腦螢幕和投影機，
所以正在涉獵類似的產品～

感謝解答！！ ...

這些器材沒有附任何可讀bd的東西，訊源是由用家自已提供。
會想校電腦螢幕，我相信最後也要校印表機吧?
如果是這樣，要上i1pro，不然到時又要另外花一次錢。display只能校螢幕，同時準確度較pro差。
這東西算是長期使用的，要好好考慮一下了。

光之白翼

HDMI-PS3專用(09/19-D65最終版)~
(PS3>顯示器設定:RGB Range (HDMI):限制)
(PS3>顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉)

色調+1
色調設定-BY Gain:+0
色調設定-BY/RY Angle:+0
色彩:-6
對比:+0
對比設定-黑階延伸:關閉
對比設定-動態dc偏移:關閉
對比設定-自動調整對比:關閉
亮度:+2
銳利度:+0
增強器:模式-5
增強器設定-清晰度:+0
增強器設定-水平增強:+5
增強器設定-垂直增強:+5
背光:+0
背光設定-智能畫面:關閉
背光設定-動態背光:關閉-高(自行斟酌)
色彩系統:自動
色彩矩陣:自動
色域:標準
色溫:暖色1或暖色2(但都需校正)
色彩管理:關閉或(模式-1/模式-2/模式-3需校正)
色差補正:模式-4
畫質管理:關閉
雜訊抑制-數位化VNR:自動
雜訊抑制-MPEG抑躁:關閉
3DY/C:關閉
影片自然化:自動
畫面延遲時間:標準
PC顯示器模式:關閉
ECO模式:開啟&關閉(自行斟酌)

Mastiff

原帖由 gameflygo 於 2009-9-22 16:07 發表
HDMI-PS3專用(09/19-D65最終版)~
(PS3>顯示器設定:RGB Range (HDMI):限制)
(PS3>顯示器設定:Y Pb/Cb Pr/Cr Super-White (HDMI):關閉)

色調+1
色調設定-BY Gain:+0
色調設定-BY/RY Angle:+0
色彩:-6
對比:+0
對比設 ...

這組設定跟前面測量的貼圖是不是不同?
我是看到前文有提到要把色彩管理設定關掉，但這組數據有用到色彩管理，請問有沒有後面這組量測的貼圖或數據可以參考?

光之白翼

原帖由 Mastiff 於 2009-9-27 22:40 發表

這組設定跟前面測量的貼圖是不是不同?
我是看到前文有提到要把色彩管理設定關掉，但這組數據有用到色彩管理，請問有沒有後面這組量測的貼圖或數據可以參考? ...

回Mastiff 大~

是的~
測量數據不同~
為了得到高的色彩精準度~所以調整了色管~

其實國外影音論壇也有一組~精準度蠻不錯的~
但是調校技術還不夠專精~調整數值異動太大~深怕會有些微問題存在...
http://www.avforums.com/reviews/JVC-LT-42WX70-LCD-Monitor-Review.html


此調整數值乃出至r88522726大之手~
前幾日r88522726大親臨寒舍~出手協助~
以最小的異動數值來達成更高的色彩精準度~


但是測量的數據與貼圖...可能很難提供了...
因為那時做了很多測試...量東量西...
也不曉得當時儲存的是那一個...


[ 本帖最後由 gameflygo 於 2009-9-29 18:26 編輯 ]
