​    前言：

OWC 創始人當初取名叫做 (Other World Computing)，其中的精神涵義就是協助專業及 DIY 族群完成手上的工作。

這個完整的工具組可以讓你升級或維修你的電腦或蘋果產品，它是基於蘋果官方的維修手冊而製作的。

舉例來說，拆手機、換筆電硬碟、換電池、升級記憶體等等這些都難不倒它。趕緊來看看有那些雞絲......

    開箱：

▼其實也不算是開箱，因為沒箱子可開 (笑~)，這組工具是以吊卡的方式包裝，我想大概就是在美國大賣場那樣的陳列方式吧！
Advanced 就是進階的意思，所以別看輕這樣的包裝，它其實可以做到很進階的工作，



背面可以看到，總共有 72 個物件的進階工具組，



升級電腦或 iOS 設備的所有工具，



所有的內容物列表，總共如下：

• 螺絲起子工具組 Screwdriver kit (56 bits) 一組
• 塑膠翹棒 Plastic opening tools 四支
• 防靜電鑷子 ESD Safe Tweezers 三支
• 萬用小刀 Utility knife 一把
• 抗靜電手腕帶 Anti-static wrist strap 一組
• 退 SIM 卡針與螢幕小吸盤 SIM card ejector pin and LCD suction cup
• 三角撥片 Triangle plectrum 兩個
• 塑膠翹棒 Plastic Spudger 一支
• 金屬翹棒 Metal spudger 三支
• 六吋金屬尺 6 inch metal ruler 一個
• 防靜電刷 ESD Safe brush 一支


這裡就是前言提過的，OWC 的創業精神，



這個工具組為尼龍外袋，質感還不錯，正面有 OWC 的 Logo，可以跟我的手比較一下大小，



以三折的方式向兩側打開，



全部翻開之後分為四個區塊：

• 左側上半為塑膠翹棒四支及三支鑷子
• 左側下半部為抗靜電手腕帶、三角撥片，螢幕吸盤
• 右側為金屬翹棒三支， 防靜電刷、 六吋金屬尺、萬用小刀、 塑膠翹棒
• 中央為螺絲起子組


左側上半為塑膠翹棒四支及三支鑷子



塑膠翹棒  (Plastic opening tools) 四支， 有分兩個尺寸，可以「翹開機體」或「拉開排線」，甚至可以刮除機身的髒污等等，



三支鑷子 ( ESD Safe Tweezers )， 防靜電放電的精密小鑷子，可夾取細微的物件，例如電容器、小螺絲、金屬墊片等等。有個小缺點是尖端的內側沒有防滑刻紋。

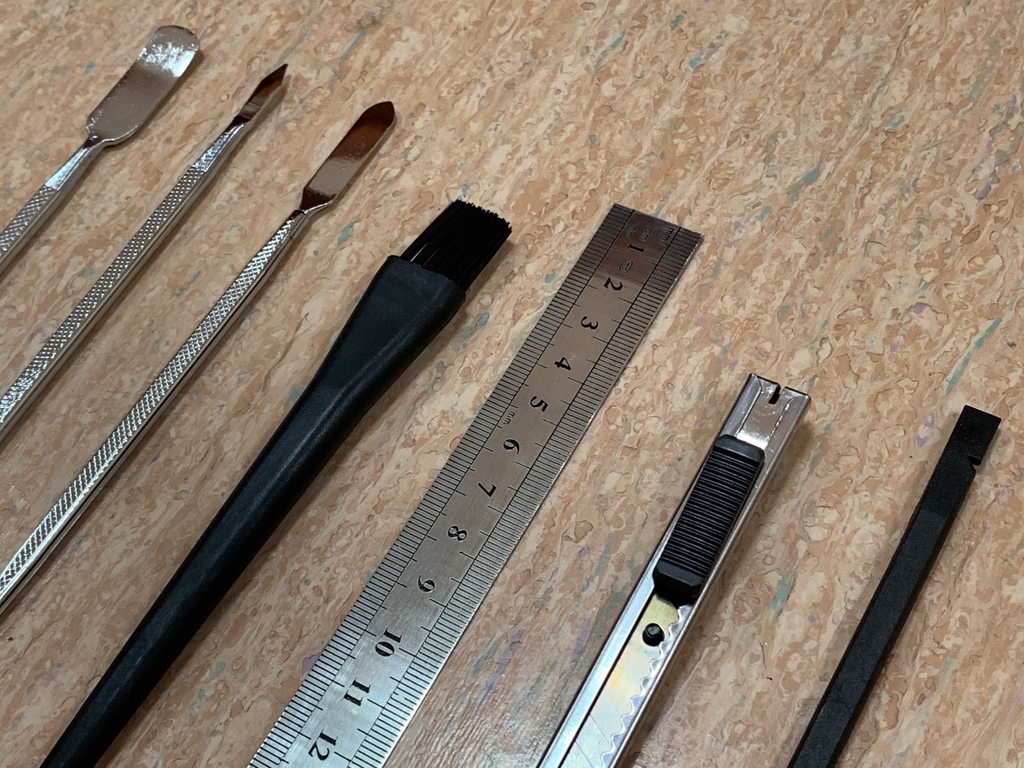

右側為金屬翹棒三支， 防靜電刷、 六吋金屬尺、萬用小刀、 塑膠翹棒



三支金屬翹棒 (Metal spudger)，長的有點像刮刀，手柄處有刻紋，長度剛剛好，利用槓桿作用可分離組件，尤其是對付有上膠或卡榫的組件。頭端不同大小與形狀適合不同的場合。



防靜電刷 (ESD Safe brush)，尼龍材質的防靜電握把，方便清除屑屑或灰塵。



六吋金屬尺 (6 inch metal ruler)，測量長度用，6 吋相當於 15 公分，也可以充當分離部件的工具。



金屬翹棒使用時的示意圖。(本圖取自網路，版權歸原創者所有)



萬用小刀 (Utility knife)，萬用刀片小刀，應該不用多做介紹了。
塑膠翹棒 (Plastic Spudger)，最右側黑色那支，防靜電，尼龍製成的小工具，韌性強，不傷金屬機身，平端可以分離連結端子，移除散熱膏，撬開組件，協助焊接等等。凹口可以鉤住電線。尖端可用於連接或斷開組件。



再來是中間的 螺絲起子工具組 (Screwdriver kit (56 bits))，各式各樣的螺絲頭，共有 56 種，幾乎囊括所有小型 3C 產品的螺絲形式。






很精密的六角螺帽，


​
再細分為六個尺寸，



雜七雜八的螺絲頭，想拆 Nintendo Switch 應該也不是問題，






這張的左上角還有一個可以轉換為標準鎖頭的轉換頭，這樣想用大支一點的螺絲起子，甚至想轉換到電動螺絲起子上都沒問題，



起子的握把有 OWC 的 Logo，握把的刻紋可以增加摩擦力，具有磁性使轉接頭不易掉落，亦可吸起螺絲。



延長鑽頭中間可以彎曲，更方便深入細部。



接下來看看左側下半部，裡面有抗靜電手腕帶、三角撥片、螢幕吸盤等等。
退 SIM 卡針與螢幕小吸盤 (SIM card ejector pin and LCD suction cup)，退卡針應該不用多說明，小吸盤可以吸住螢幕方便拆卸。

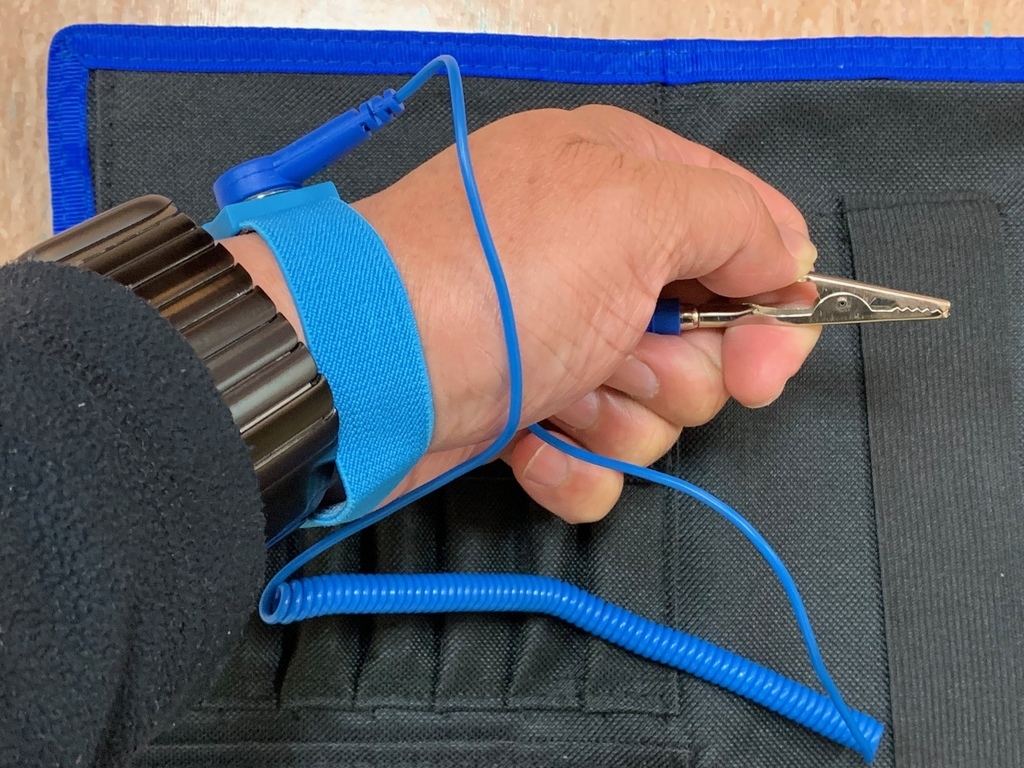

抗靜電手腕帶 (Anti-static wrist strap)，佩戴在手腕上，將靜電移除。
​
由鬆緊帶、活動按扣、彈簧軟線、保護電阻、鱷魚夾等等組成。



鬆緊帶的內層以防靜電導電紗線編織，外層以普通紗線編織。


​
使用時的示意圖，鱷魚夾的一端接上防靜電接地線。(本圖取自網路，版權歸原創者所有)



三角撥片 (Triangle plectrum)，狀似吉他彈片 (pick) 一般，邊緣薄但中間厚，中央有凹陷方便抓取，功用為撬開機身並分離組件，尤其是有些上膠或是有卡榫的組件，可以滑動來加以分離。




三角撥片使用時的示意圖，這個其實是消耗品，多用幾次會變形。(本圖取自網路，版權歸原創者所有)





    結語：

這組工具的完整度應該非常實用，工具的質感都是一時之選，平時家用綽綽有餘，更可以做到許多專業的拆卸及維修工作，
不過在拆卸蘋果或其他 3C 設備時靠的是實務上的經驗累積，還是要多多參考官方的維修手冊比較妥當。
