7"車用LCD接頭改BNC

suns0003 · 發表於 2009-7-5 18:01:00

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

之前買了兩個7"車用LCD作為監看螢幕使用
但因為這種LCD的線材非常不方邊
在使用時候會有一堆現在那裏
所以心血來潮就改一下接頭讓使用更方便

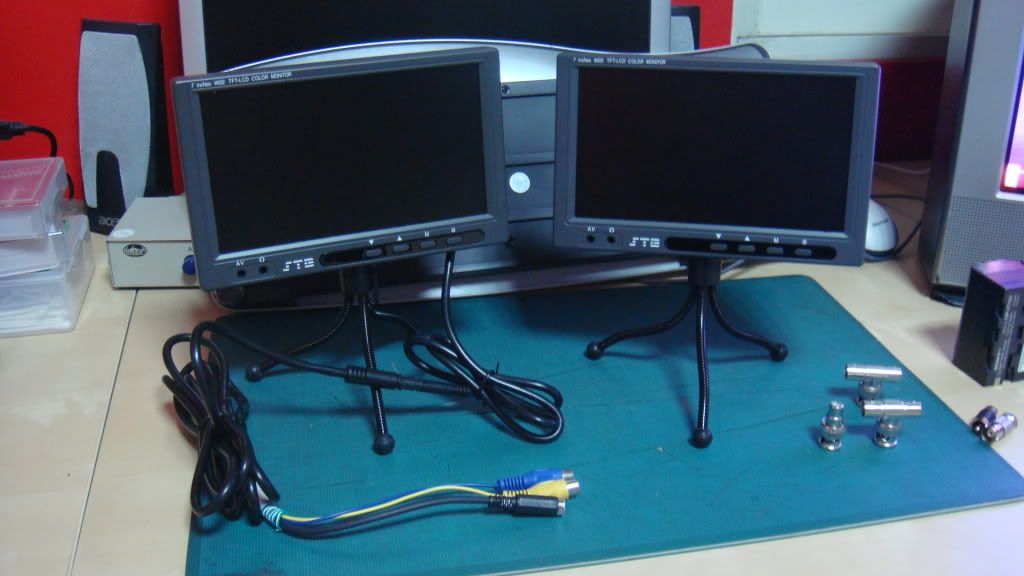

來個正面比較圖
原來的會有固定的連接線材在外面(左)
改過的就看不到一堆線在外面(右)

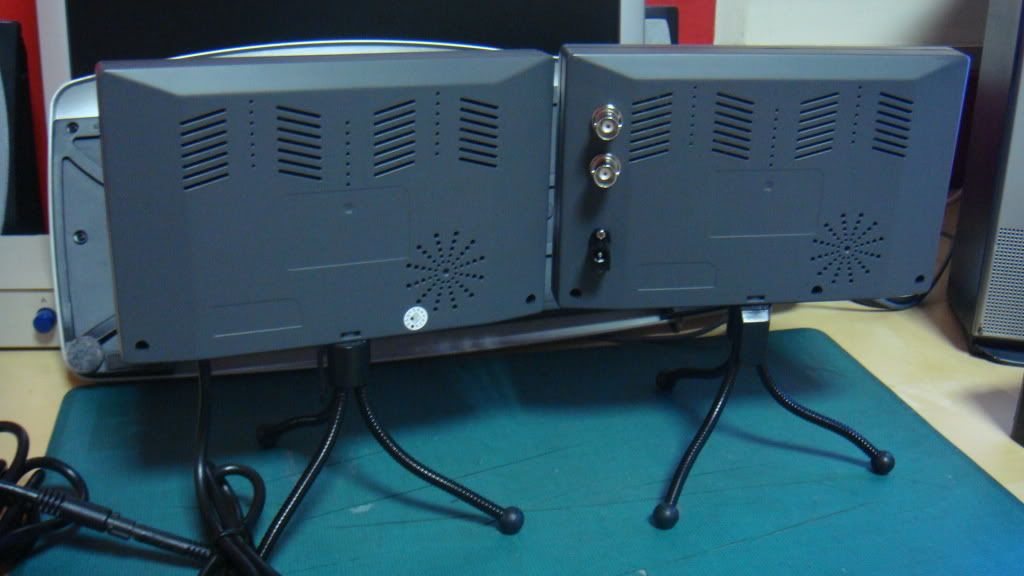

背面比較
改裝後的LCD看起來乾淨多了

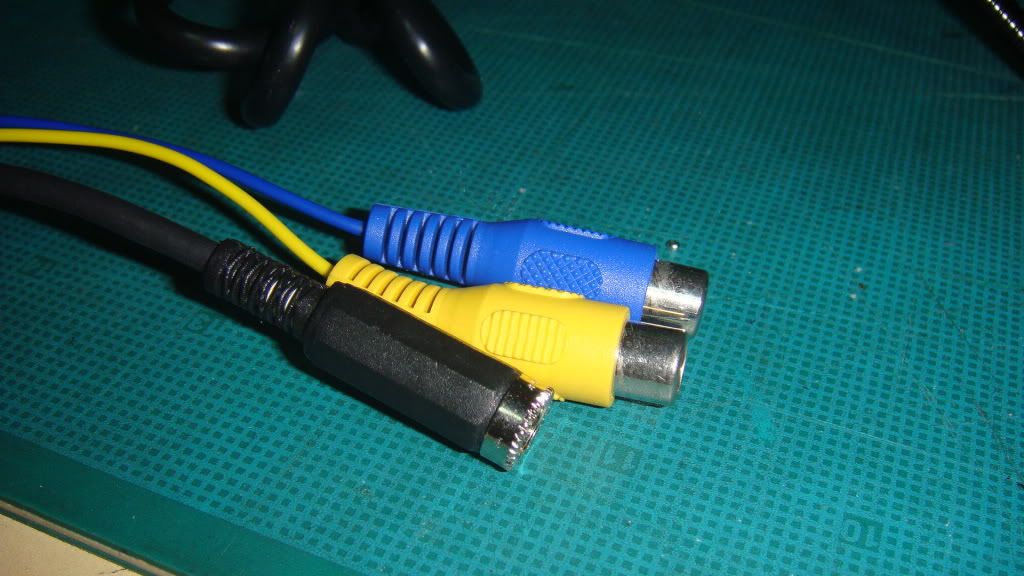

原本線材接頭都在線的末端有AV1 跟AV2入還有電源輸入
正因為在街上攝影機後所有的接合處跟電源都會在中間
又是一堆線，所以想把它改掉

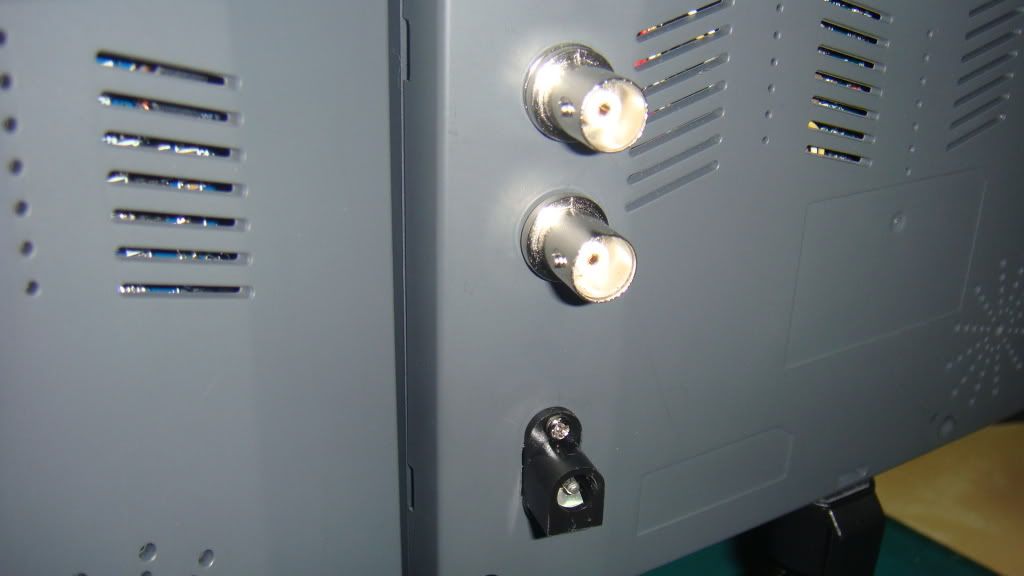

改成BNC接頭，看起來專業多了~(只有看起來)
電源接頭也改在背面

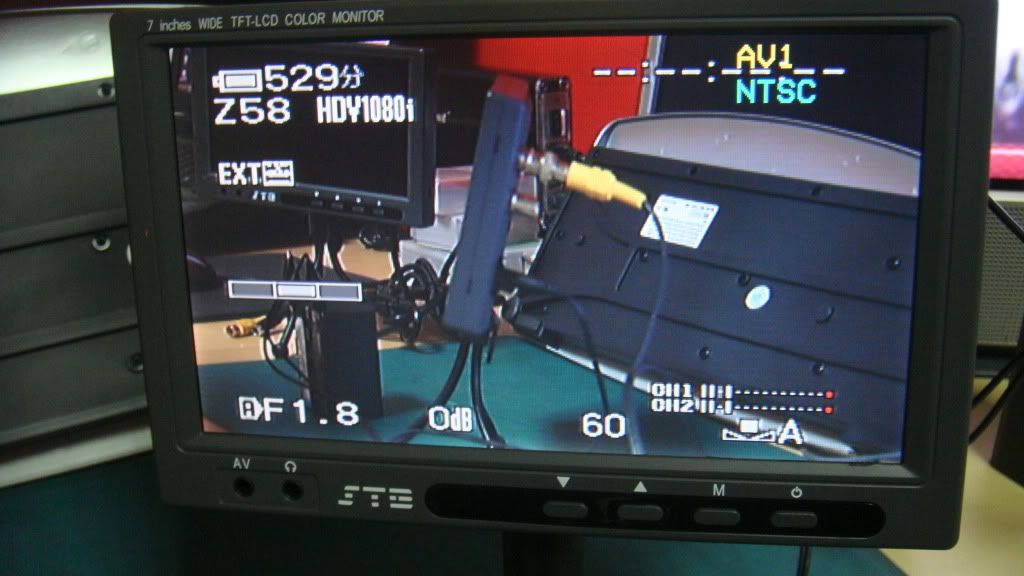

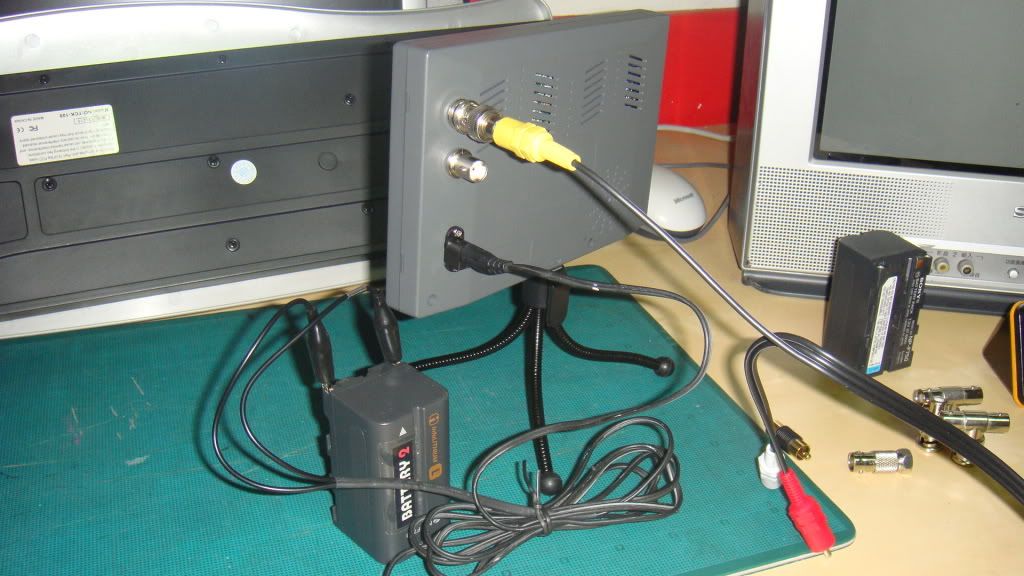

接起電源跟畫面輸入來測試一下(下次吃飽沒事幹再來改成背掛式電池座)

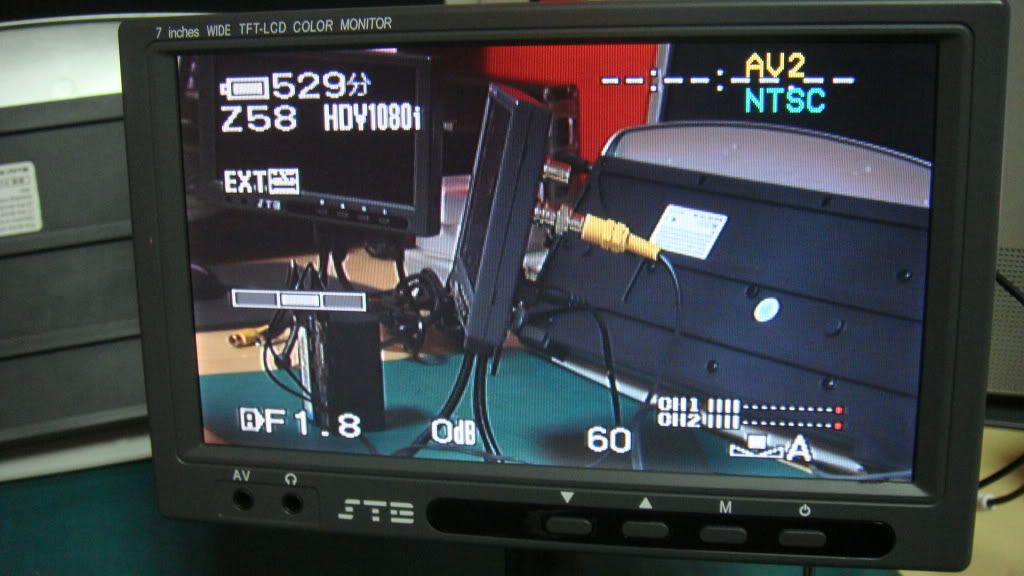

改裝後AV1跟AV2都還是可以使用
而且方便多了

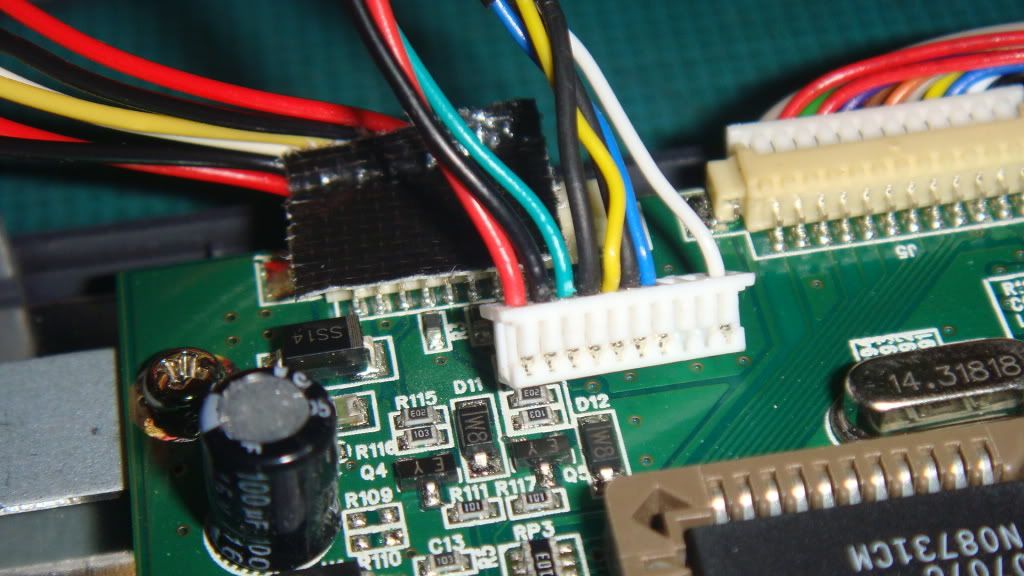

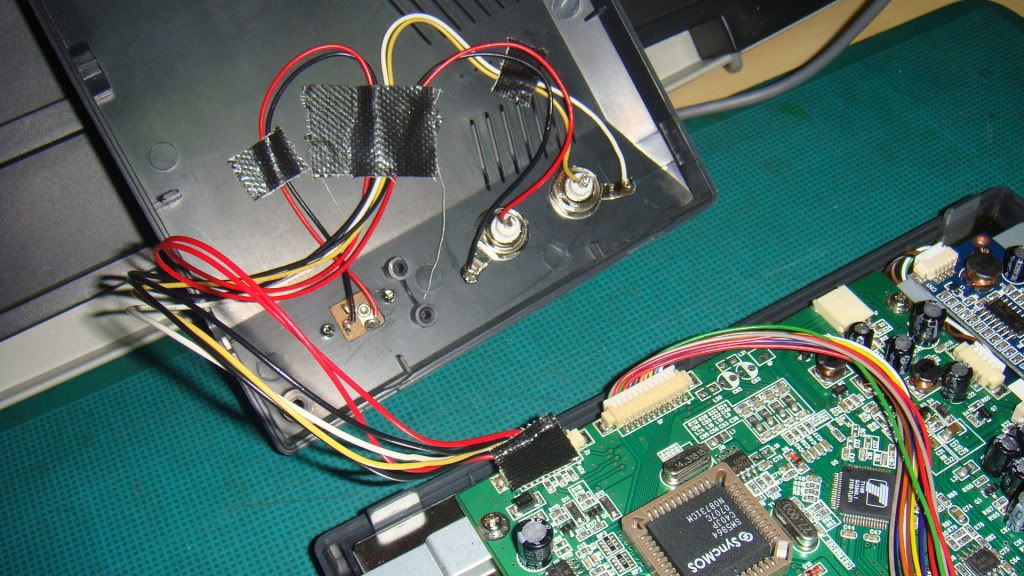

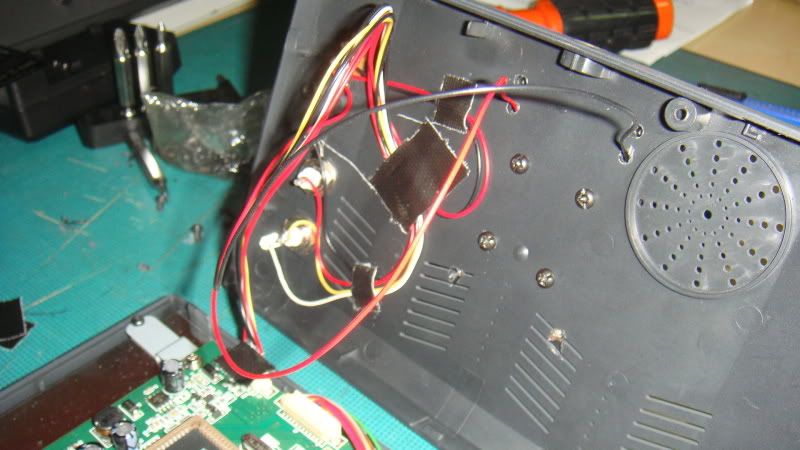

另外打開內部給大家看看

裡面的接線不會太難，就挖個洞把BNC接頭接上去焊接好就可以啦~

比較麻煩的是排線部分要買對大小跟線材尺寸還有接線
這台LCD螢幕的牌線由左到右
分別是電源線 1.紅(正極) 2.黑(負極) 3.綠色(不知道) 4.黑(AV1外層) 5.黃(AV1中心) 6. 黑(AV2外層) 7.藍(AV2中心) 8.(空) 9..(空) 10.白色(不知道)
接好就可以使用啦~

在這跟各位大大分享~

[ 本帖最後由 suns0003 於 2009-7-5 18:04 編輯 ]

dyeverywhere · 發表於 2009-7-6 07:29:16

T大,快來學一下

tmtcman · 發表於 2009-7-6 15:12:31

改天拿來我家試一下~

電池座我知道哪裡可以買~

suns0003 · 發表於 2009-7-6 15:12:47

小弟接下來想改電池背架
可是市面卻找不到上有賣這樣的零件
想請問有那位大大知道哪裡有在賣
sony 的電池背架零件
(雖然有人用充電器改裝，但我想應該有單賣零件的)
各位大大可以給小弟一些資訊~

alex · 發表於 2009-7-6 15:43:58

買個 Sony 的頭燈，裡頭有個供電延長線的配件 (於下圖的右邊)
然後把這條線剪了改造

不過... 成本也太粗啦~

vinchi · 發表於 2009-7-12 10:34:45

請問這台螢幕可以切換4:3的畫面嗎？若接上sd訊源是會自動填滿螢幕？

機身下方的標準固定座是大大改裝的，還是本來就有的？

[ 本帖最後由 vinchi 於 2009-7-12 10:37 編輯 ]

suns0003 · 發表於 2009-7-12 11:52:13

vinchi兄

這台螢幕
可以切換4:3& 16:9
畫面自動填滿
畫面也可以上下反轉左右反轉(如果接35mm沒正像鏡時也可用)
下面的小腳架自己去買的啦~去39元店買的~
原本螢幕下方就有個小孔可以鎖腳架

跟大家分享一下當初購入的7"LCD
內容跟電源線材等說明

因為兩台還不到四千元，一時衝動就給他買下去了~

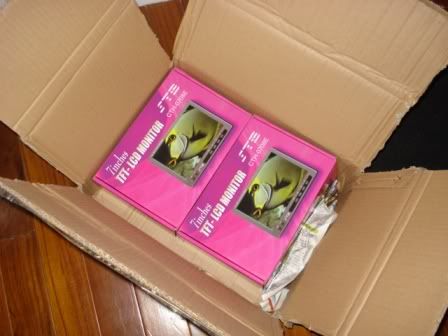

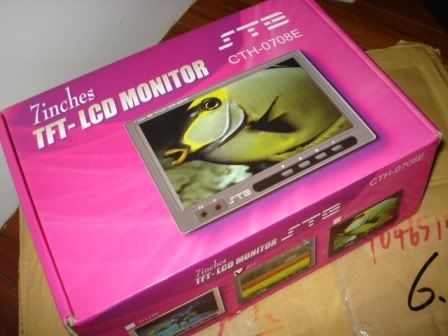

外盒樣式

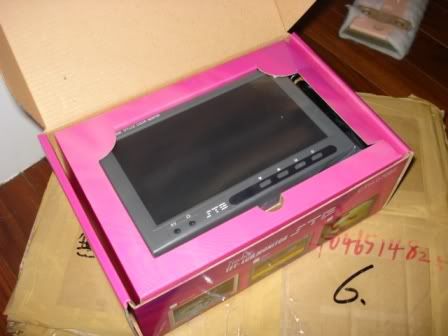

7"螢幕

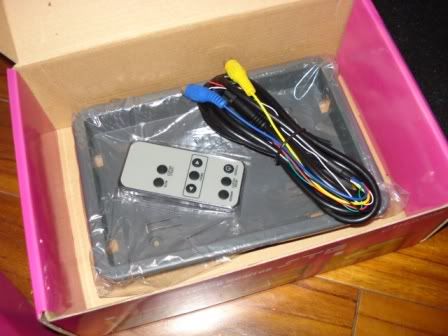

遙控器/電源線/頭枕外框

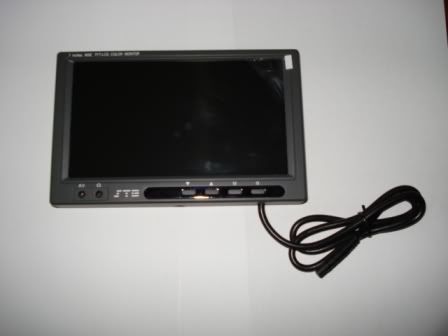

正面樣式

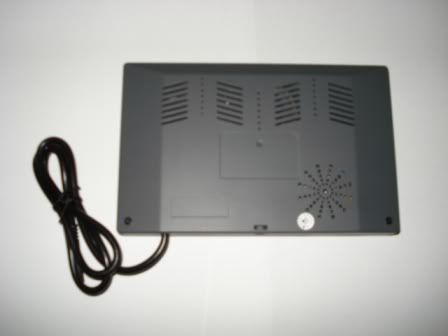

當我看到背面時候有點難過他竟然沒有勾槽

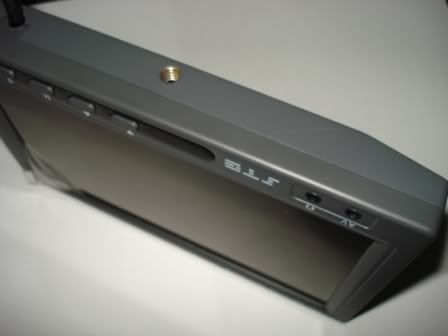

還好下方有螺牙孔可以安裝在腳架上或是固定夾

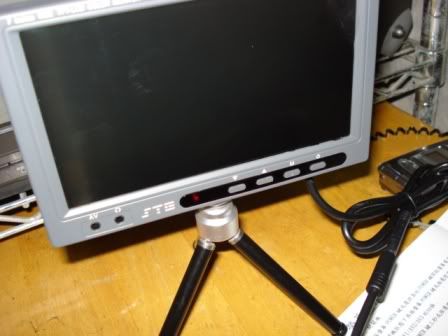

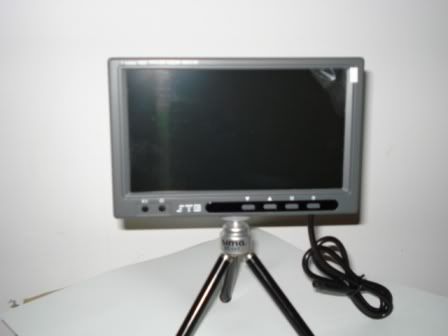

可安裝在小腳架上

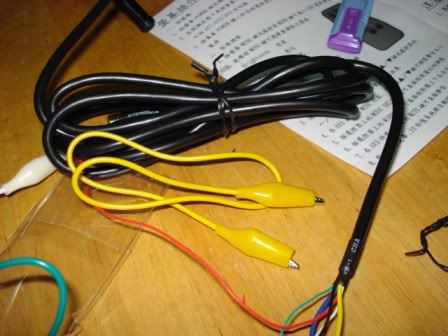

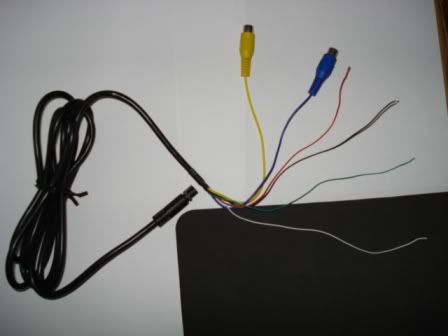

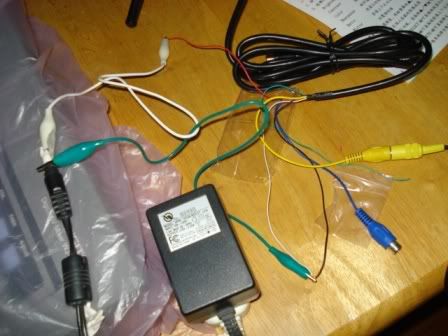

電源線樣式~

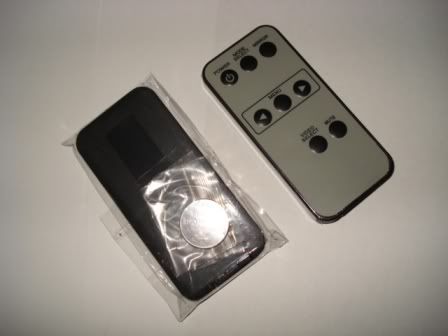

遙控器樣式有附電池

接上電源測試輸入電源12V

出現紅燈表示電源正常輸入

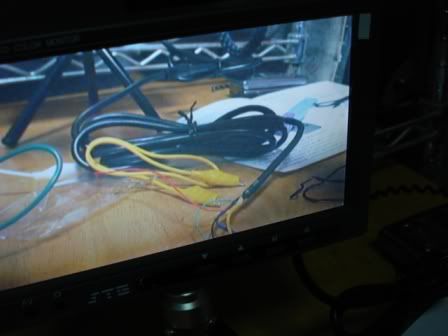

螢幕影像輸入(HC1拍攝的畫面)

影像輸入對照相片(SONY W55拍攝)

提供參考

vinchi · 發表於 2009-7-12 13:45:42

哇！大大感謝這麼詳細的介紹，正考慮買一個給5D II用。 thanks again

tmtcman · 發表於 2009-7-13 02:14:43

今天跟suns0003去光華商場與幾款5-6千元的螢幕PK

這款螢幕在價錢跟解析度上沒有讓人失望

suns0003 · 發表於 2009-7-13 23:11:34

昨天去測試的照片

鮮師的手傷的還真嚴重阿~

vinchi · 發表於 2009-7-14 17:40:44

我也買了一個，2000大洋，可能要學版大改接頭了，線太長了<br /><br />怎麼沒有聲音輸入，卻有耳機輸出呢？
我這個是溝槽的，底下沒螺絲孔

[ 本帖最後由 vinchi 於 2009-7-14 17:43 編輯 ]

suns0003 · 發表於 2009-7-14 19:46:11

vinchi 兄

前面的耳機孔是可以用的
前面的av輸入孔可以輸入影像跟聲音,使用3.5mm的av線就可以啦 (av3輸入)
在使用耳機或是外接喇叭時候就可以聽到啦~
而且螢幕還可以調整大小聲的功能

你試試看看你的那組螢幕吧~應該也可以

vinchi · 發表於 2009-7-14 21:06:09

我拆開來看到的前面版av3端子母座跟耳機插孔是一樣的三個焊接點的插座，不知道是不是只能聲音輸入。

vinchi · 發表於 2009-7-15 16:47:55

忙了一個上午，我也改好了這隻螢幕，但我是從前面版的AV3輸入訊號，這隻螢幕很奇怪，基版上印刷的是立體聲輸入輸出，也有焊點跟接線，唯獨接頭母座卻只有三個焊點，試了老半天才知道，它沒有立體聲輸入，只有單音，聲音輸出是雙音。
所以在3.5mm公接頭要注意，使用立體聲耳機的就好了，公接頭的尖端是視訊輸入，再來是聲音輸入，再來是地線。
我把AV母接頭連接3.5mm公接頭，做了一條連接線，這樣就可以跟攝影機連線了，
一般攝影機AV輸出的畫面本來就沒多清晰，搭配這款螢幕剛剛好。

suns0003 · 發表於 2009-8-1 21:51:58

市面上還是沒有辦法容易取得電池座
只好買個充電器來改裝

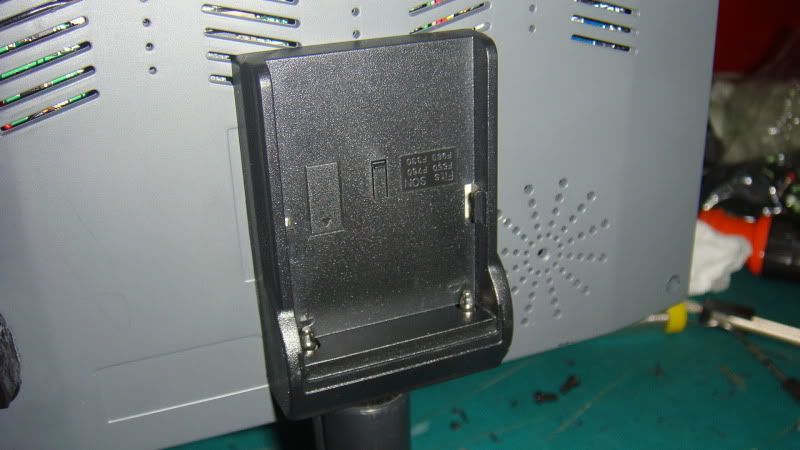

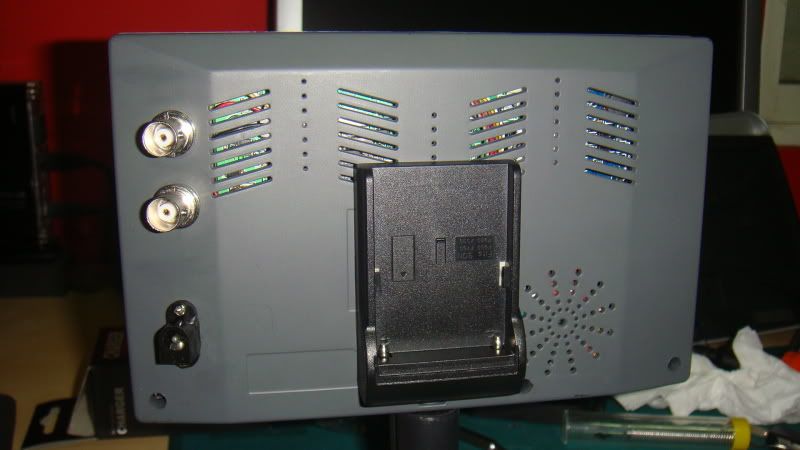

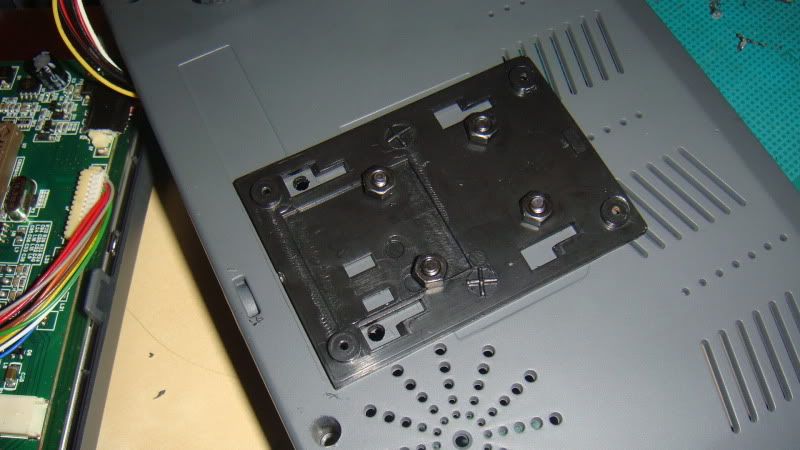

裝上電池背架

來張特寫

改裝過後就不用再外接電線啦~

改裝過程非常烏龍~

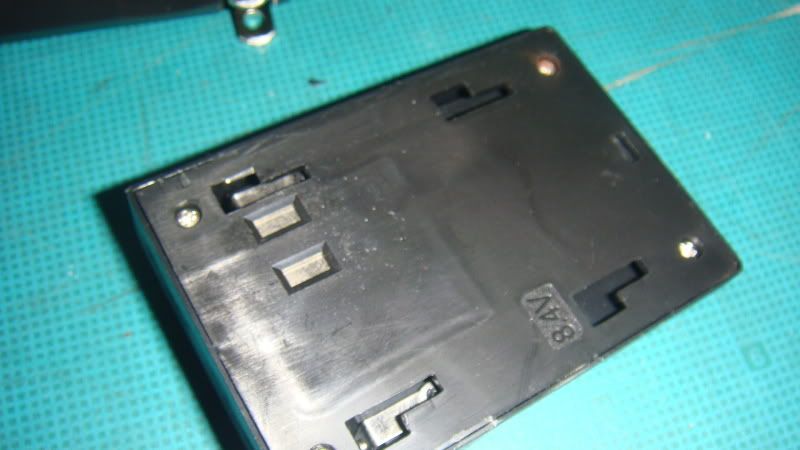

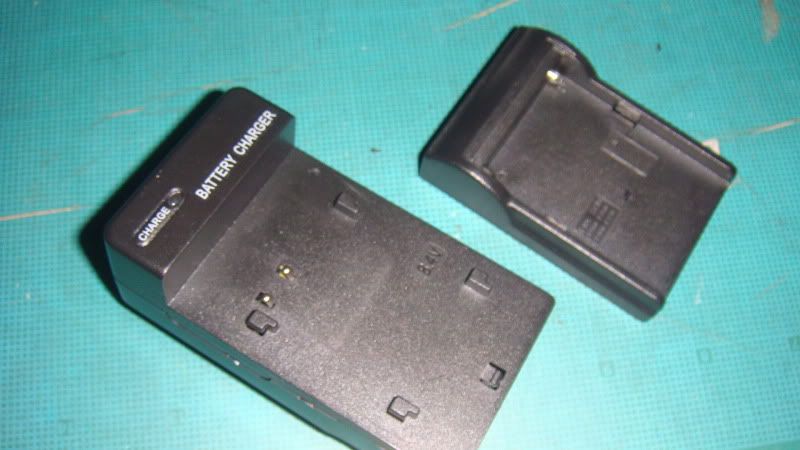

因為等我拆開了充電器才發現原來電池座是可以直接抽換的
結果白拆了充電的底座
也就是說如果要單買零件的話跟那家公司可以買到零件不過對方賣不賣就再看看了
提供那家充電器生產公司網址http://cityboss3c.com.tw/yellowpage/
如果有哪位大大有熟識應該可以拿到～也可以拿到其他品牌的電池座
提供給大家分享　

[ 本帖最後由 suns0003 於 2009-8-1 21:57 編輯 ]
