[開箱及應用] 華芸 Asustor 具備電競元素的網路儲存伺服器 NAS AS-5304T

djtopy

   前言：

早在今年 (2019 年 5 月) 的 COMPUTEX 電腦展就已經在華芸 Asustor 攤位現身的 AS5304T 與 AS5202T 兩款 NAS，因為被賦予了電競風格，當時就令人相當期待，
其實在業界對於「電競」這兩個字並沒有特別的定義，加上這兩個字也可以說是比較高水準的硬體設備的意思，
畢竟實話說，之前開箱過的 AS4004T 對於 4K 的影片撥放尚有點吃力，這次測試的 AS5304T 外型雖然大同小異，但內部的硬體效能卻大有不同。

先來簡單開箱再慢慢深入硬體及它的應用層面。文長及圖多請見諒。

   開箱及拆解：

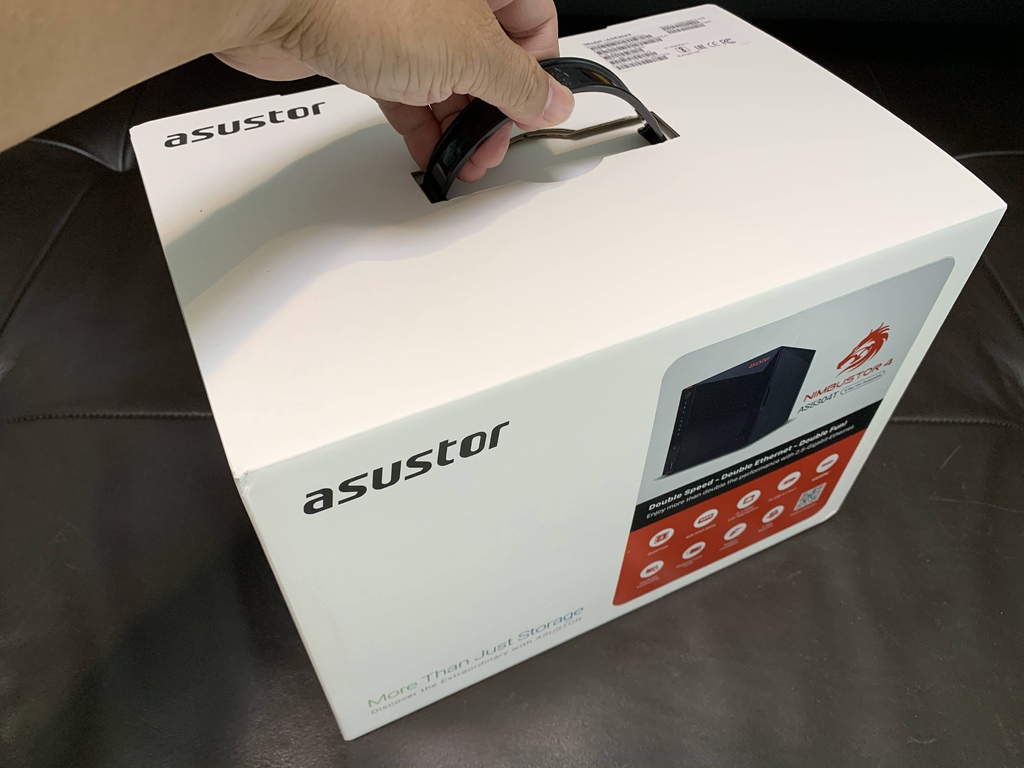

▼外箱的體積大小與之前的機種差不多，提把的設計方便拿取，

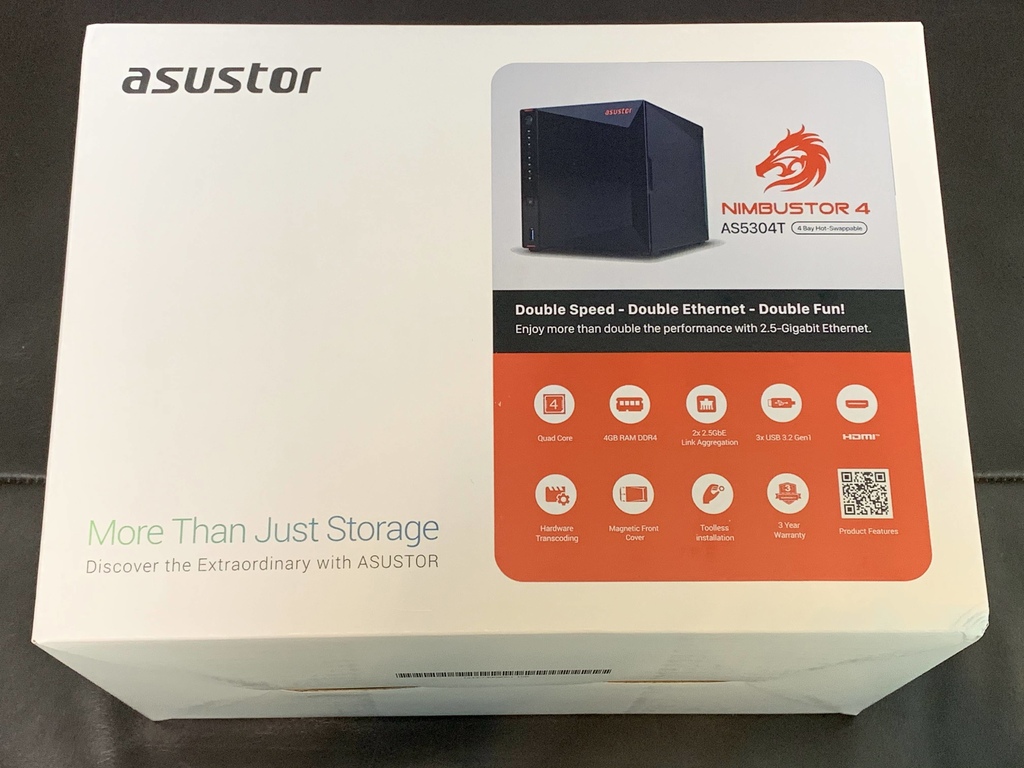

▼外箱的正面有一句 Slogan「More Than Just Storage 不只是儲存」，還真是如此，NAS 的應用層面已經相當廣泛，說是有點複雜都不為過，


▼華芸為了在 NAS 產品增加市場差異性，以黑紅的電競風格提升了產品形象，而且取了一個系列名稱叫做 NIMBUSTOR，還有一個很適合紋身的獅頭形象，
標示的圖示分別代表：

• 搭載 Intel Celeron (Gemini Lake) 四核心處理器
• 採用 4G DDR4-2400 記憶體，可擴充
• 2 組 2.5GbE RJ-45 網路埠，支援網路聚合 (Link Aggregation) 最高可達到 5Gbps 網速
• 3 組 USB3.2 Gen1 連接埠
• HDMI2.0a 輸出
• 硬體影音轉檔
• 磁吸式面板
• 免工具安裝設計
• 爽快的三年保固！


▼作業系統使用自家的 ADM，可以安裝許多 Apps 來擴充功能，不僅對應 Mac or PC 雙平台，手機上也有 Apps 可以操作控制，

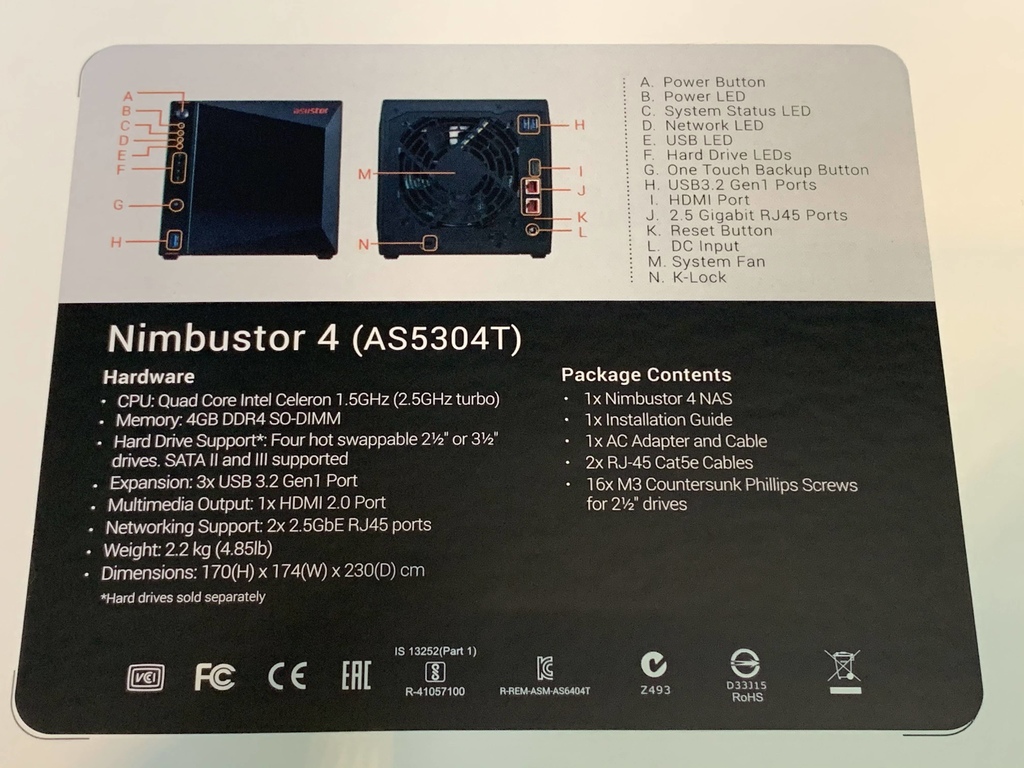

▼盒裝另一側的說明一目瞭然，舉凡各部位名稱，硬體規格，包裝內容物等等都有，

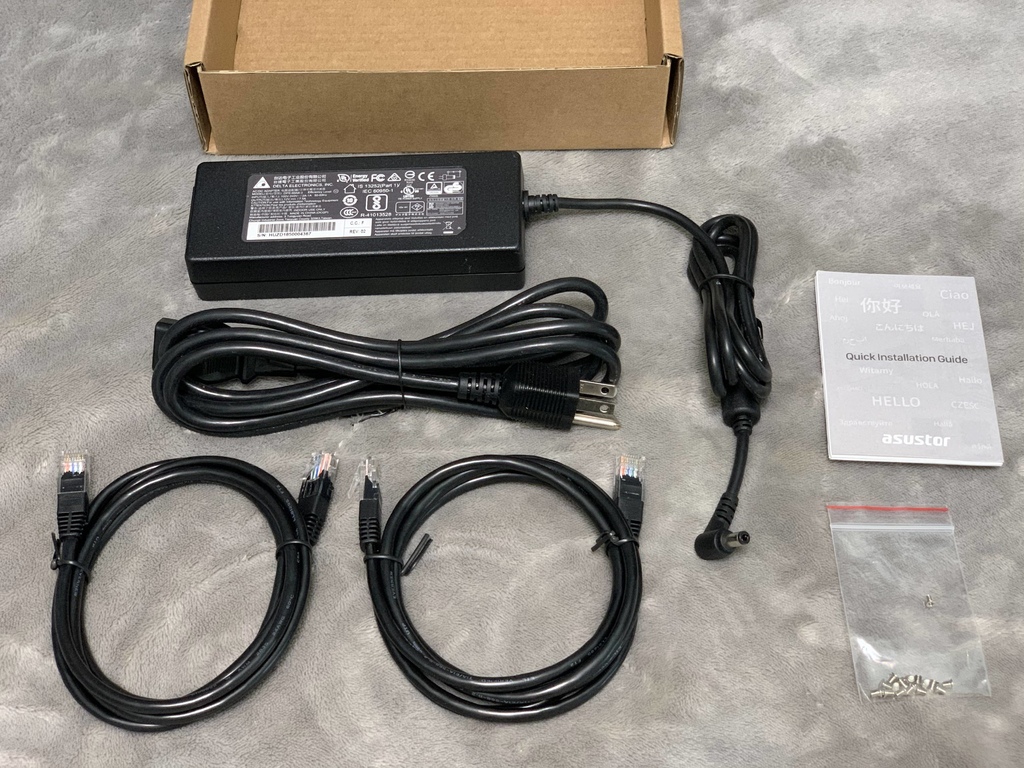

▼配件部分有變壓器、電源線、快速安裝說明、2.5 吋硬碟固定螺絲及兩條 RJ-45 網路線。

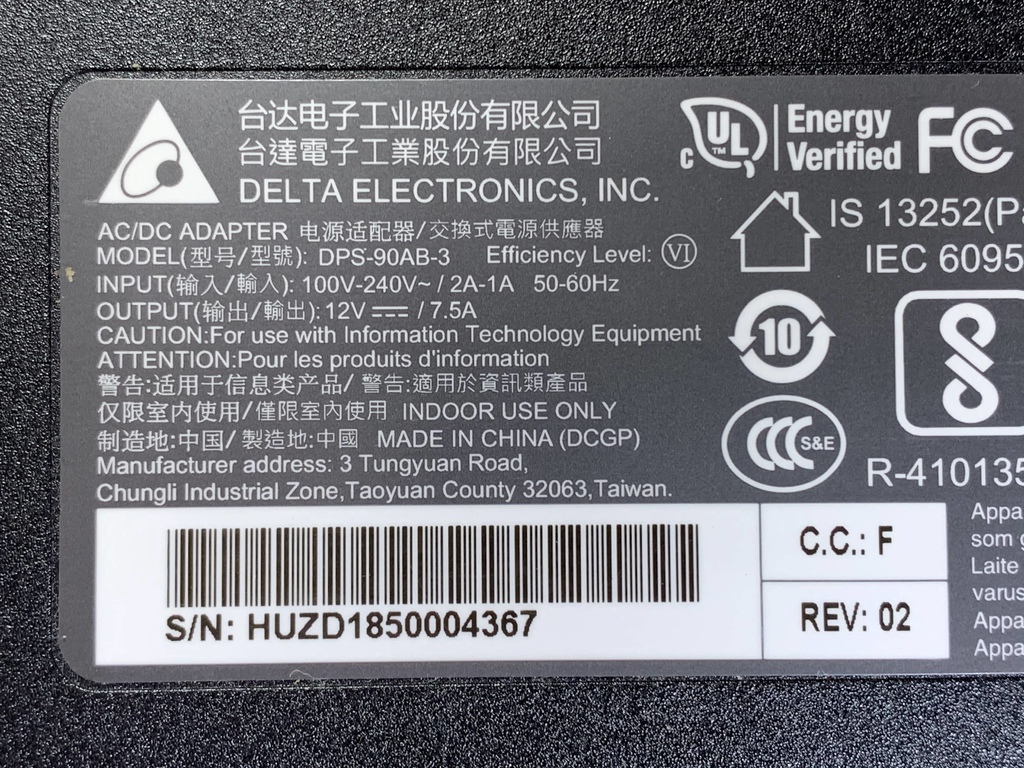

▼變壓器為台達電製造，輸出達到 12 V x 7.5 A = 90 W，型號為 DPS-90AB-3，

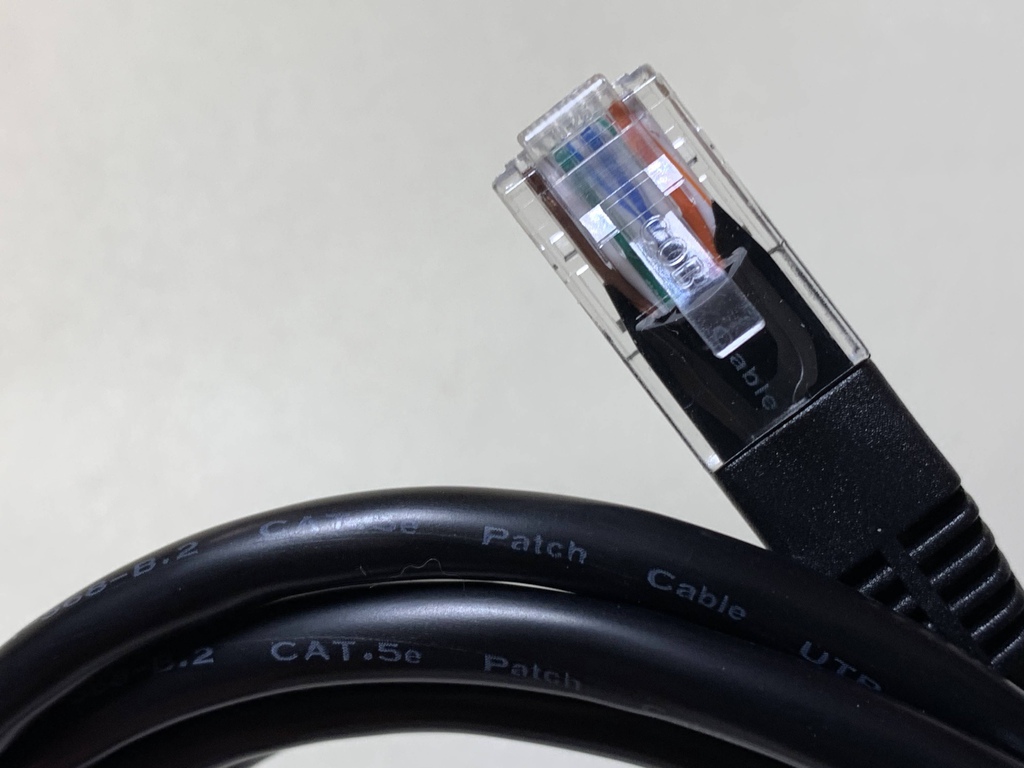

▼所附的兩條網路線規格皆為 Cat.5e，兩條併用就是為了支援網路聚合 (Link Aggregation) ，

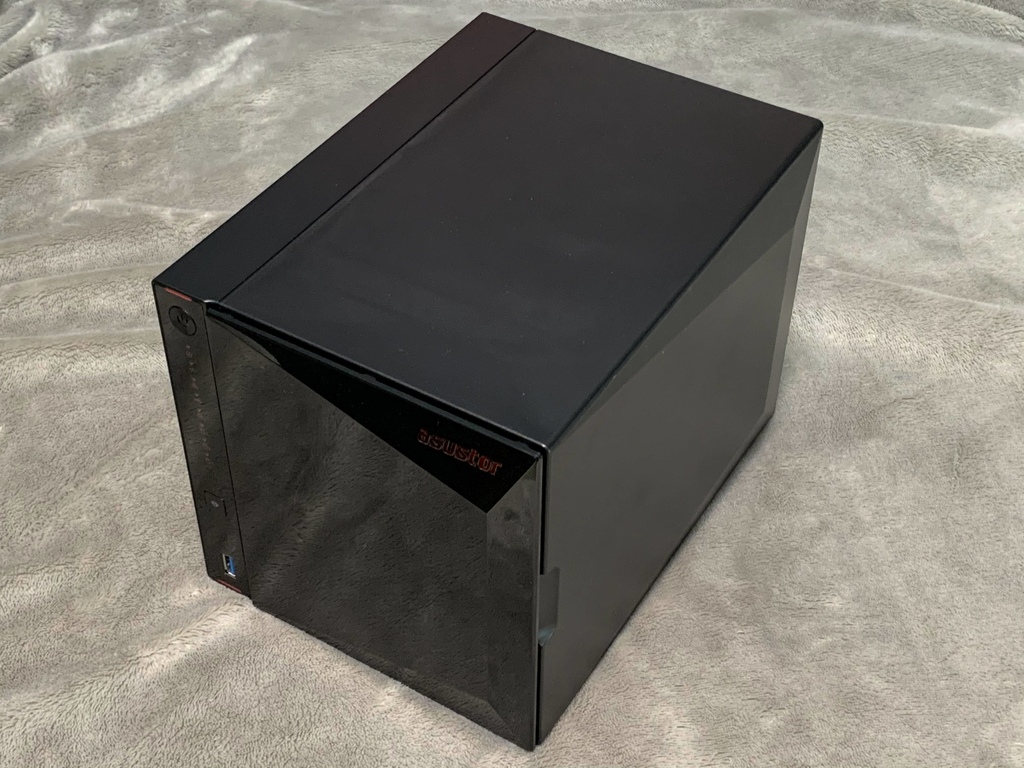

▼本體外觀與先前機種相似，採用亮面菱格設計，增添了科技感，電競風格則是把 Logo 、圖樣與燈號換為紅色，變成黑紅兩色色系為主，

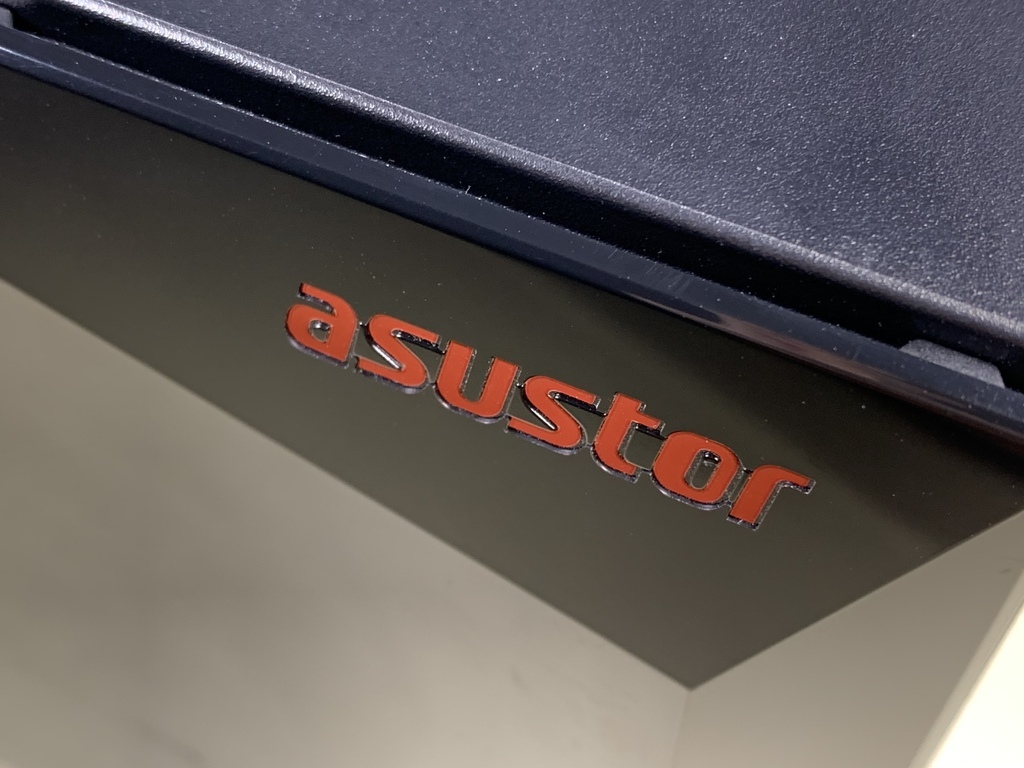

▼紅色的 Logo 帶有些許神秘感，

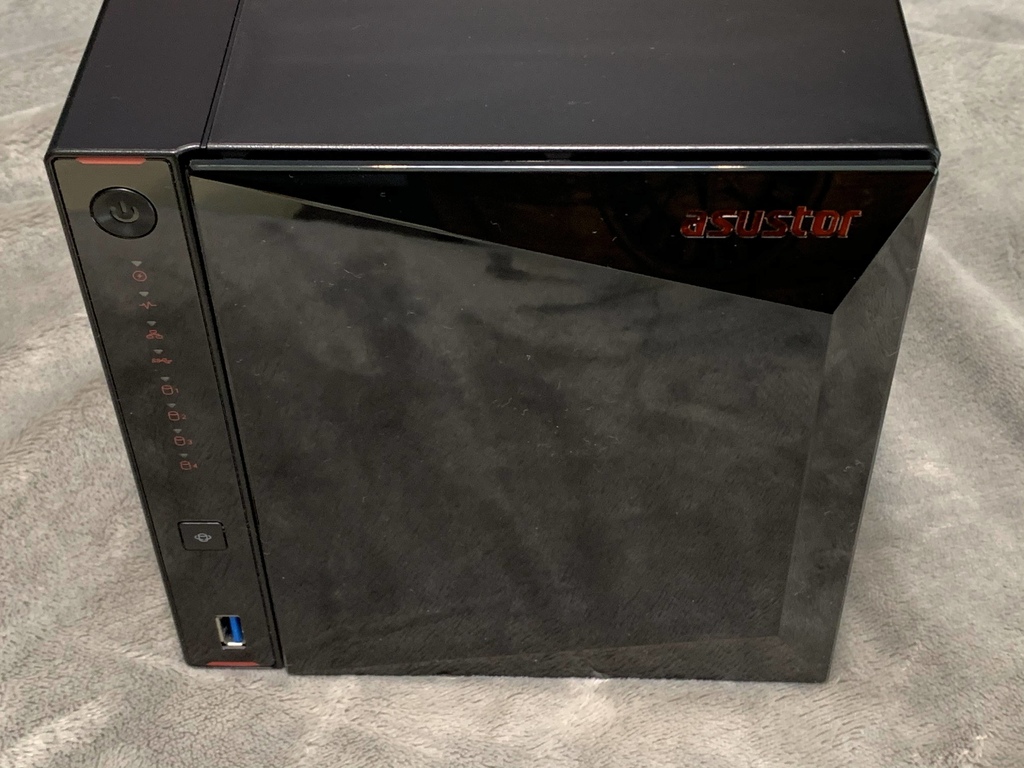

▼前蓋為亮面，雖說質感不錯但確實也比較容易沾指紋及毛屑，

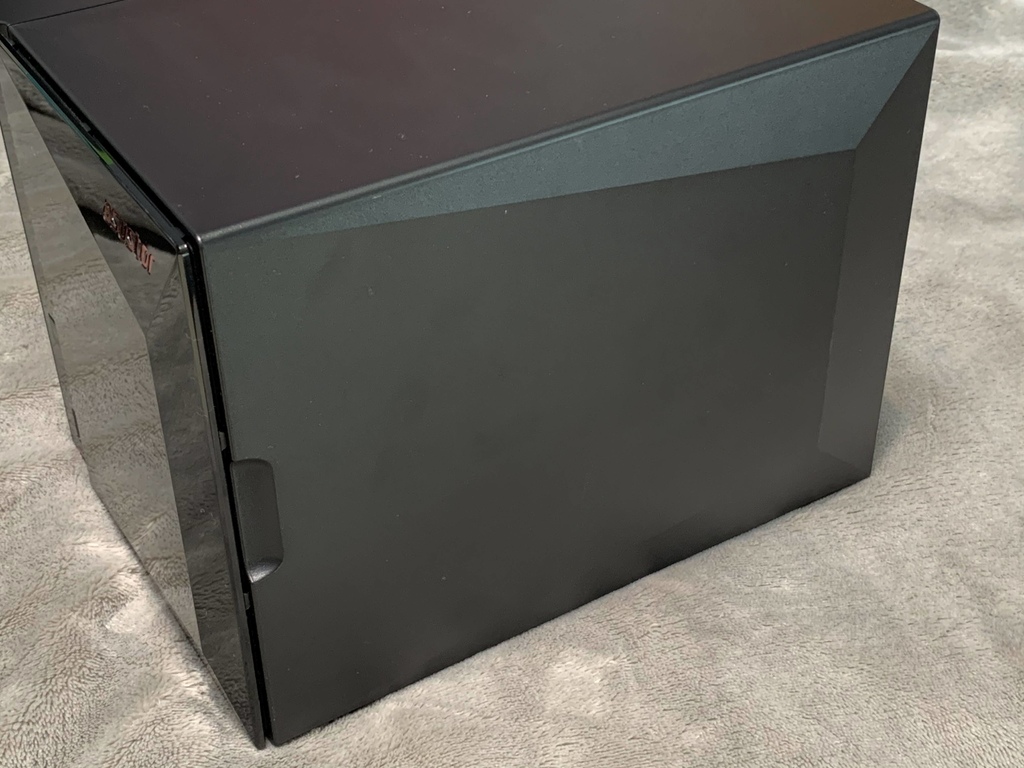

▼側邊也是菱格設計，

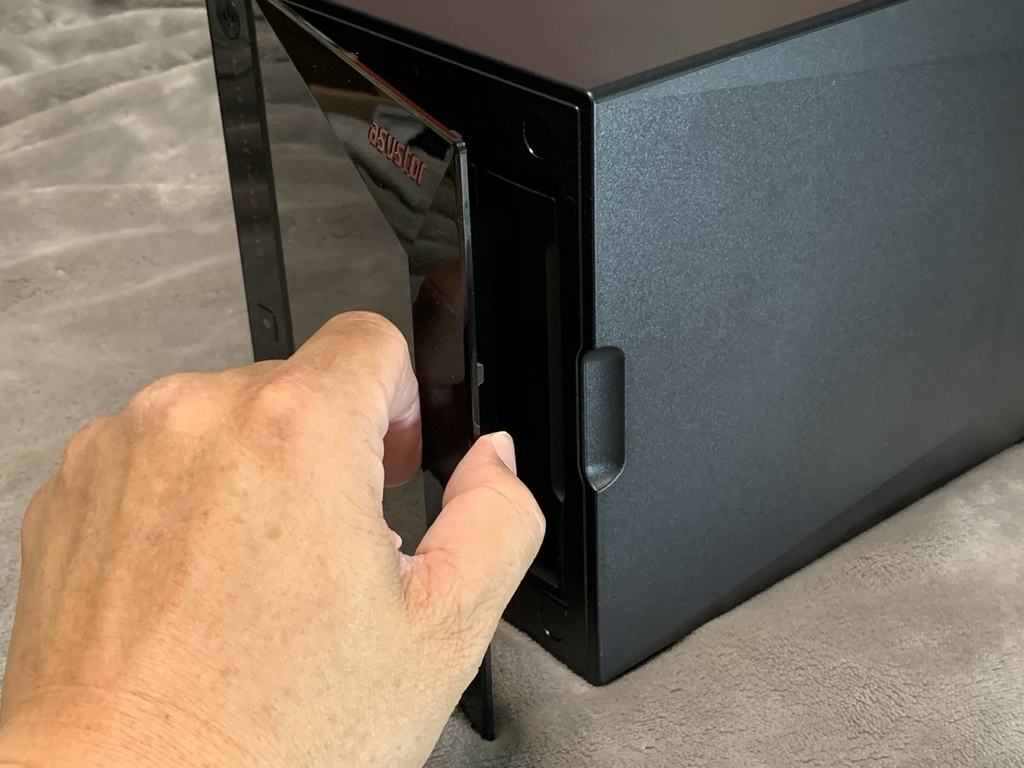

▼側邊與前蓋板連接處多了一個凹槽，只要稍微施力，前蓋板就可拆卸，

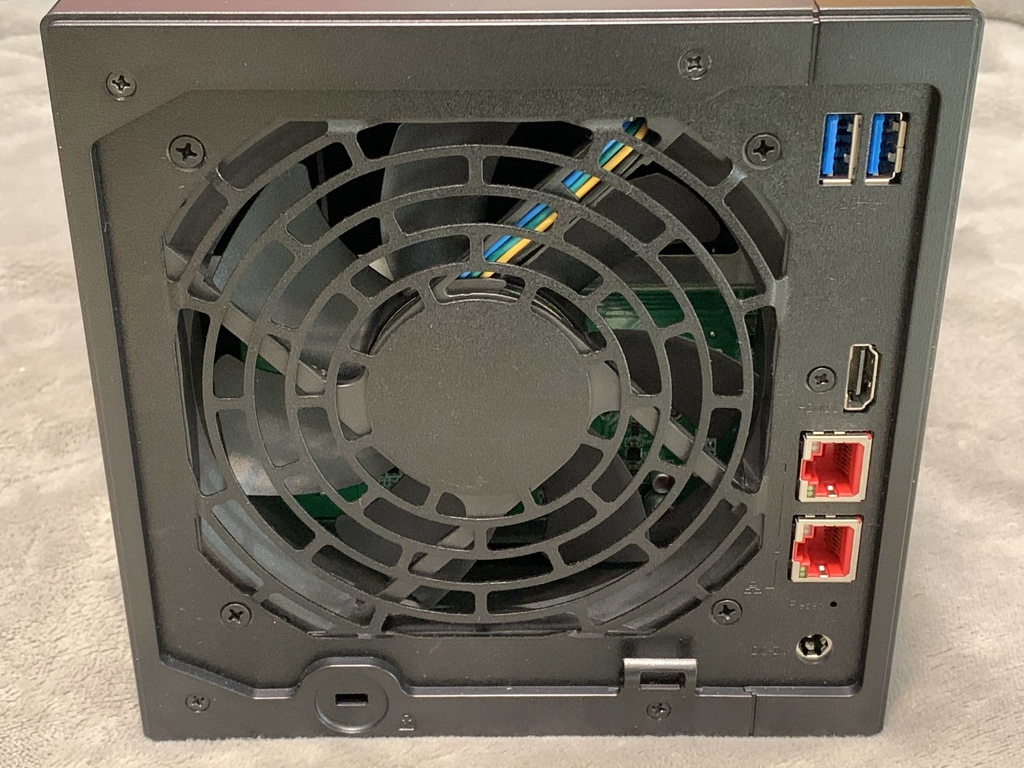

▼機身背面是直徑 14cm 的散熱風扇，運作噪音約在 30dB 以下，右側就是 USB、HDMI、及支援網路聚合 (Link Aggregation) 的 2 組 2.5GbE RJ-45 網路埠，
兩埠合計可以達到 5GbE 的網路速度，目前在 10GbE 交換器還是價格偏高的狀態 (約 8000 元上下)，5GbE 不失為門檻較低的選擇，
HDMI 規格為 2.0a 則可以直接輸出 4K 60p 的影像，

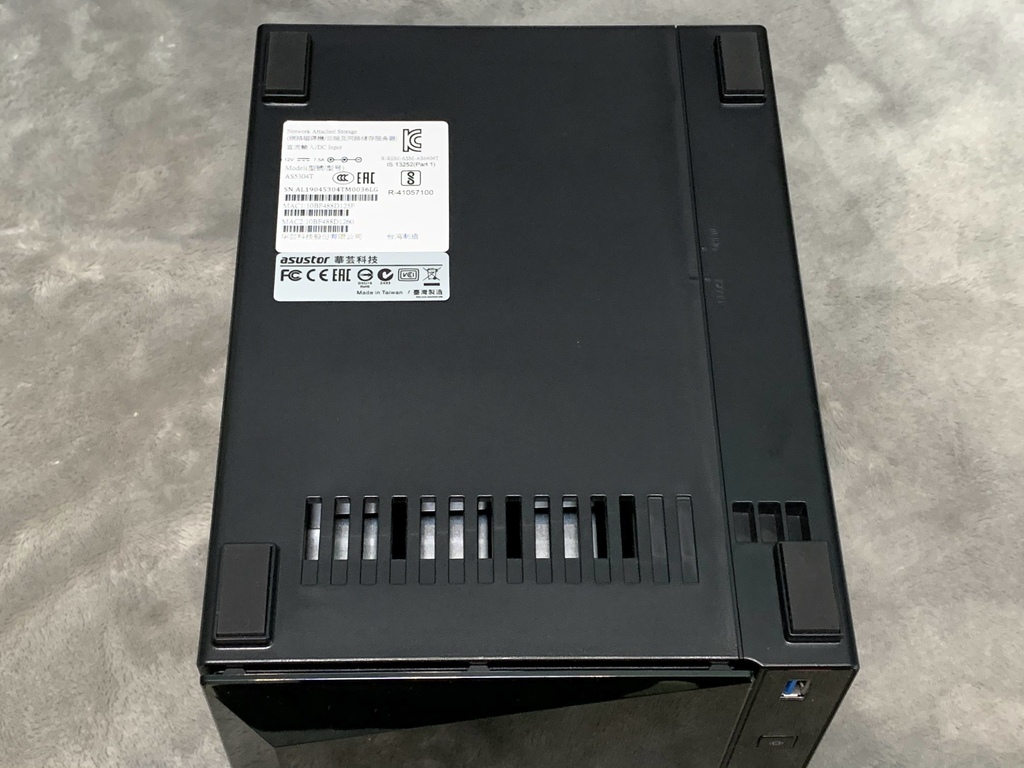

▼底部除了四個角落的防滑墊之外，

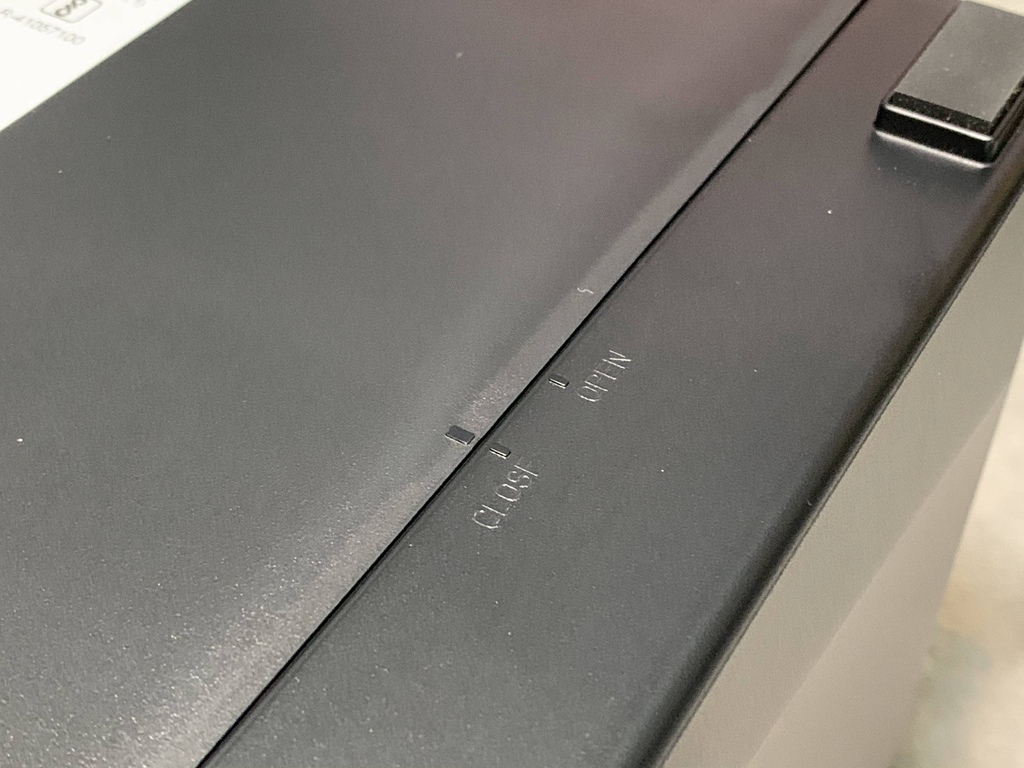

▼可以看到有 Open - Close 的標記，

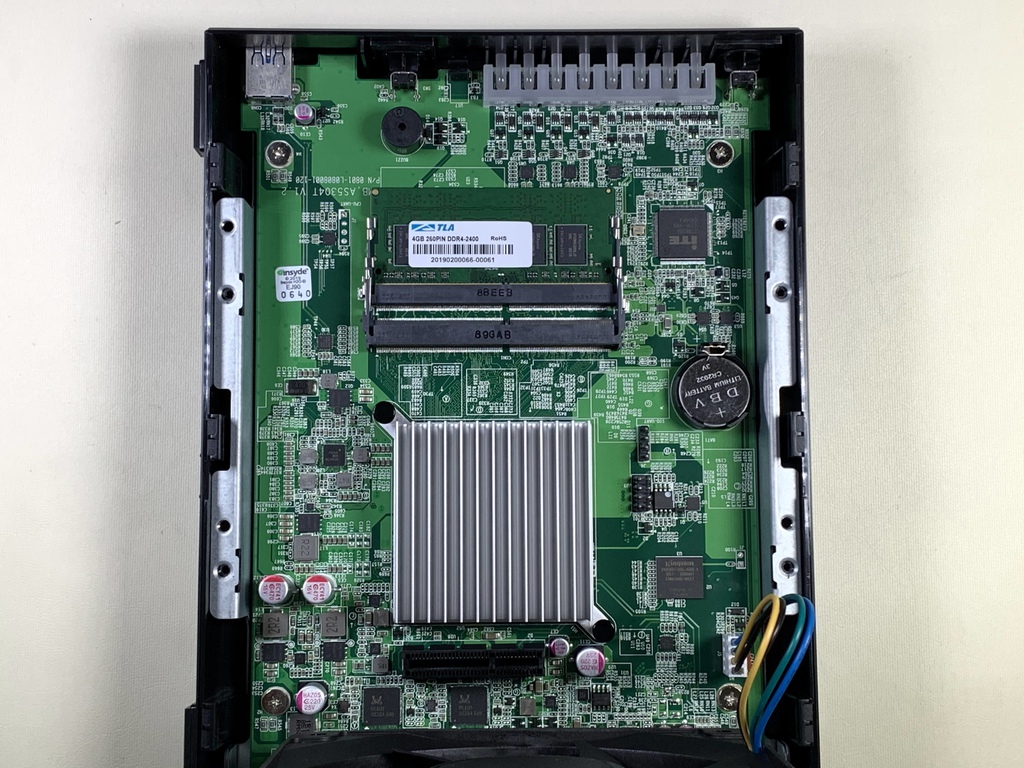

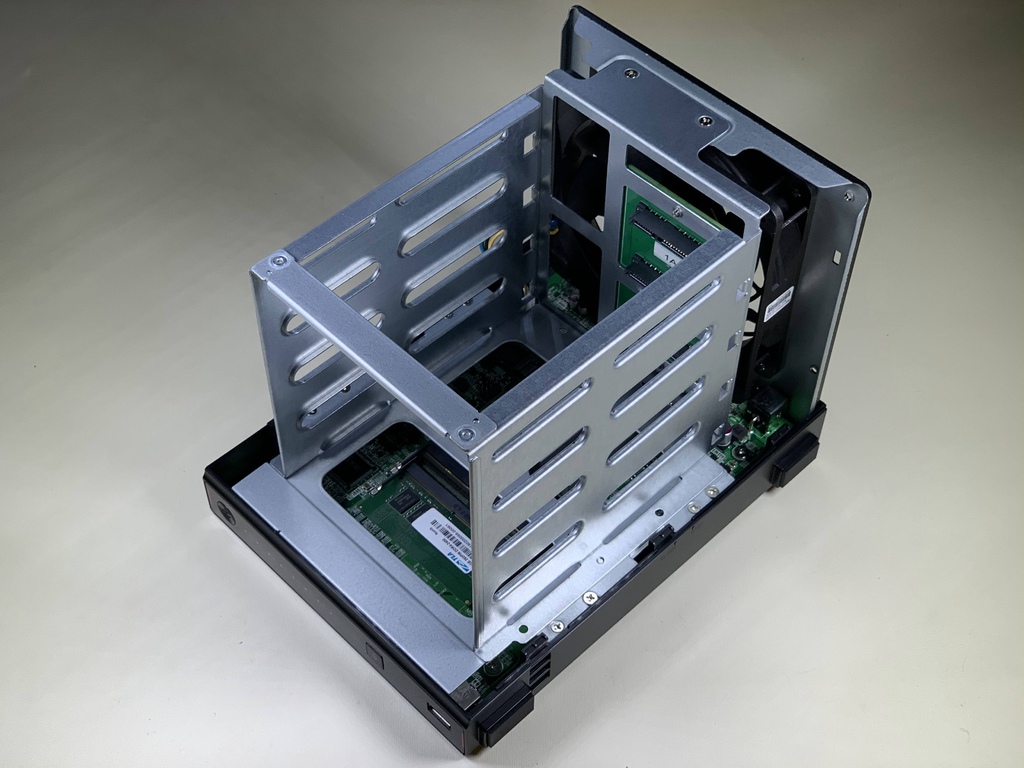

▼移除側蓋之後對於硬體配置便可一探究竟，

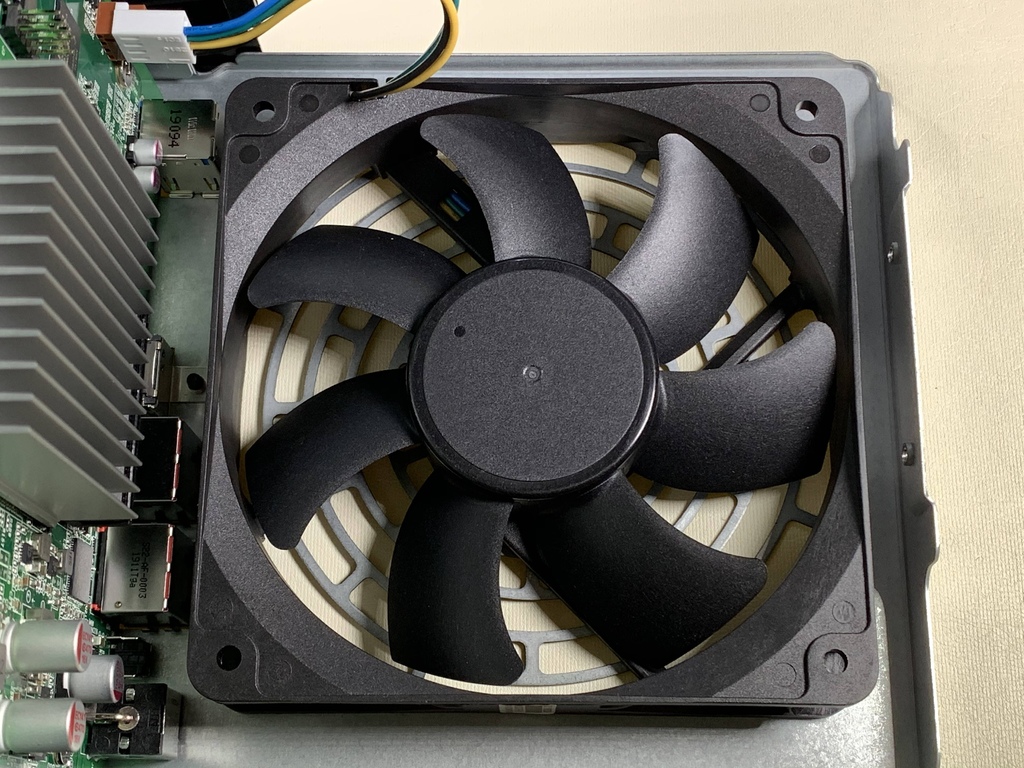

▼剛剛提過的大面積散熱風扇，


▼中央偏下方的鋁散熱片底下就是 Intel Celeron J4105 處理器 ( 這裡沒有另外拆開 )，

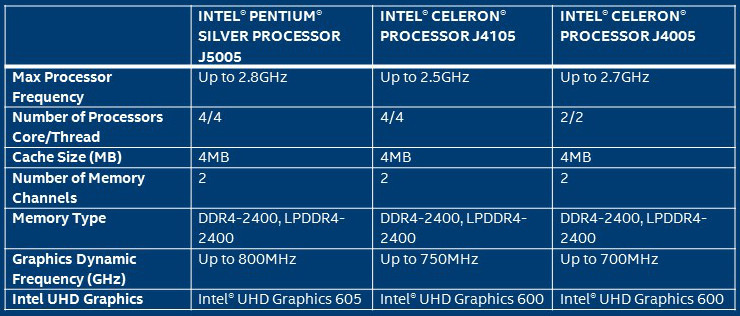

▼由以下的規格表可以知道，Intel Celeron J4105 這顆 CPU 為 4 核心+ 4MB 的快取記憶體，運作時脈最高可達 2.5GHz，繪圖晶片則是整合了 Intel UHD Graphics 600，硬體解碼可支援 HEVC/H.264 10bit 4K 和 VP9 10bit 4K，性能相當強悍，後面會以影片做測試，

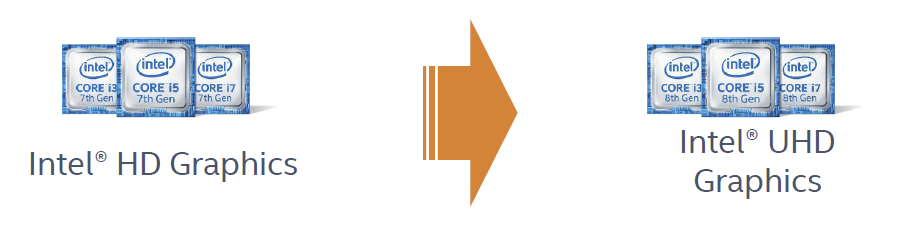

▼Intel 處理器內部的繪圖晶片也因處理器的改朝換代而有所升級，HD 轉變為 UHD，

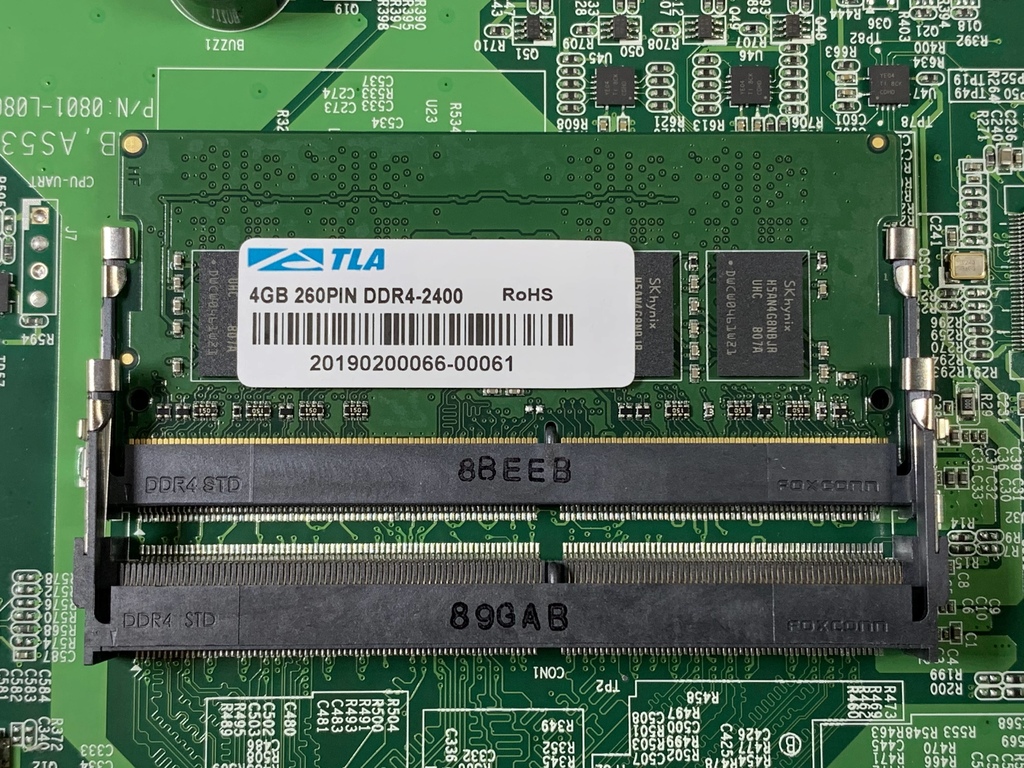

▼記憶體的部分，出廠時給的是巨曜電子 ALTA 的單條 4GB RAM，不過因為有兩個插槽，如果想自己擴充升級到 8GB + 8GB 應該也沒有問題，

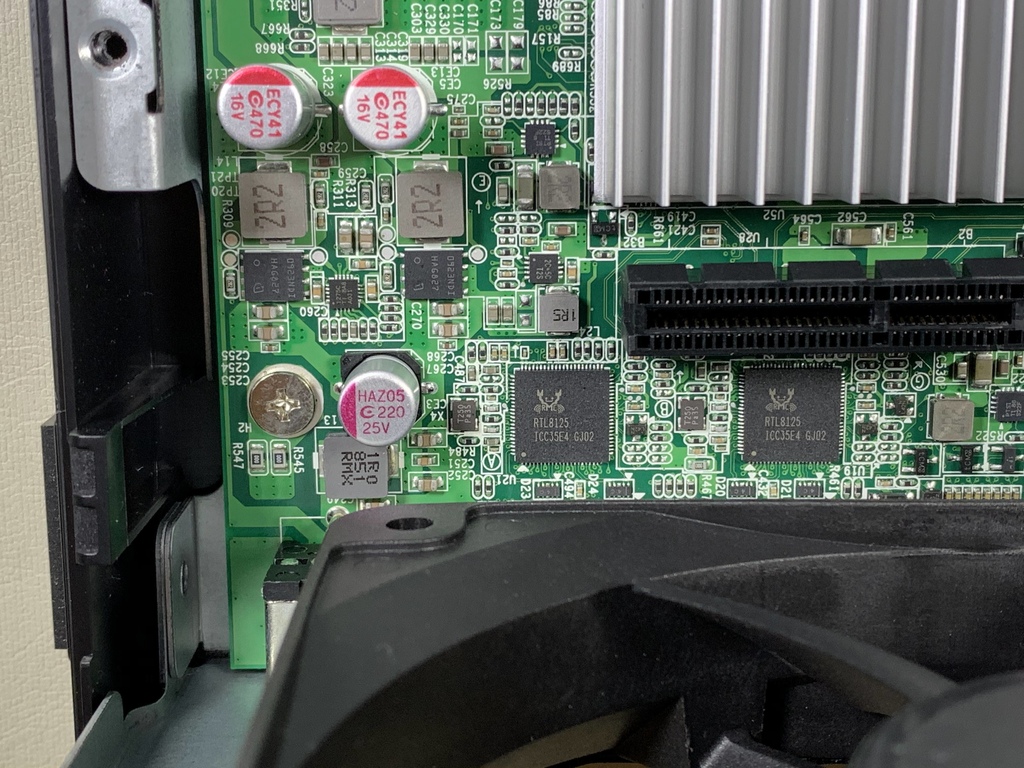

▼網路埠的晶片則是瑞昱電子的 RTL8125，查了一下，單顆頻寬可達 2.5Gbps，兩顆就符合聲稱的 5Gbps 規格，雖然沒有之前的 AS-4004T 的 10Gbps 快速，但門檻低一些對普及率來說也是好事，

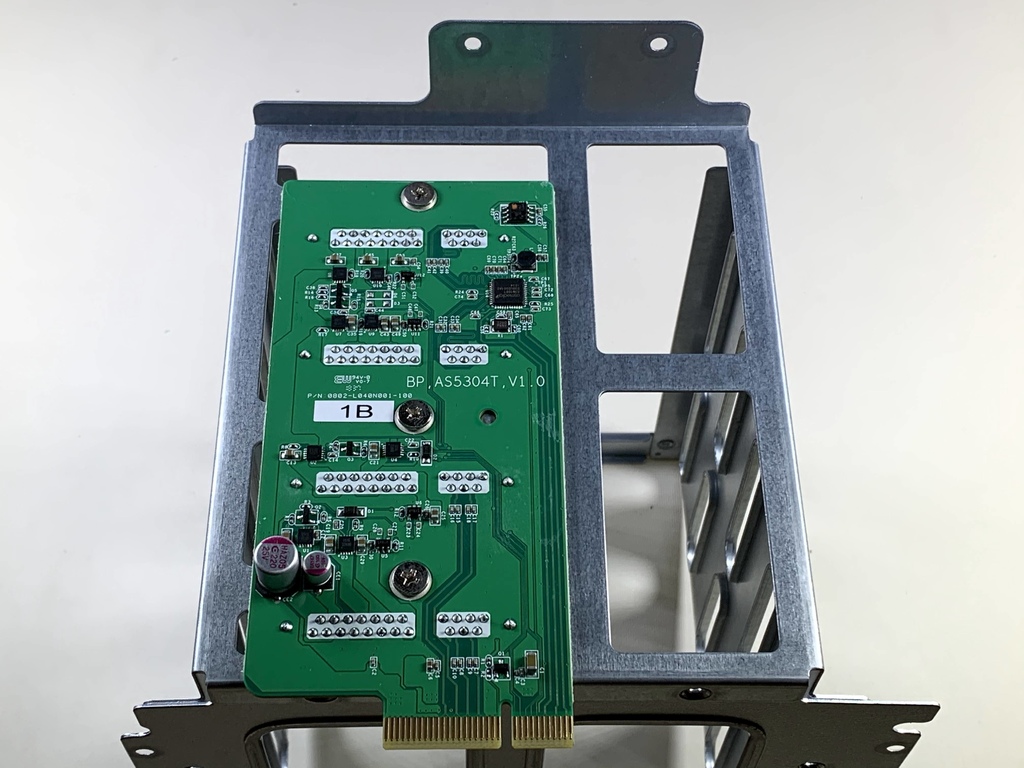

▼SATA 連接埠這邊則是另一片電路板，

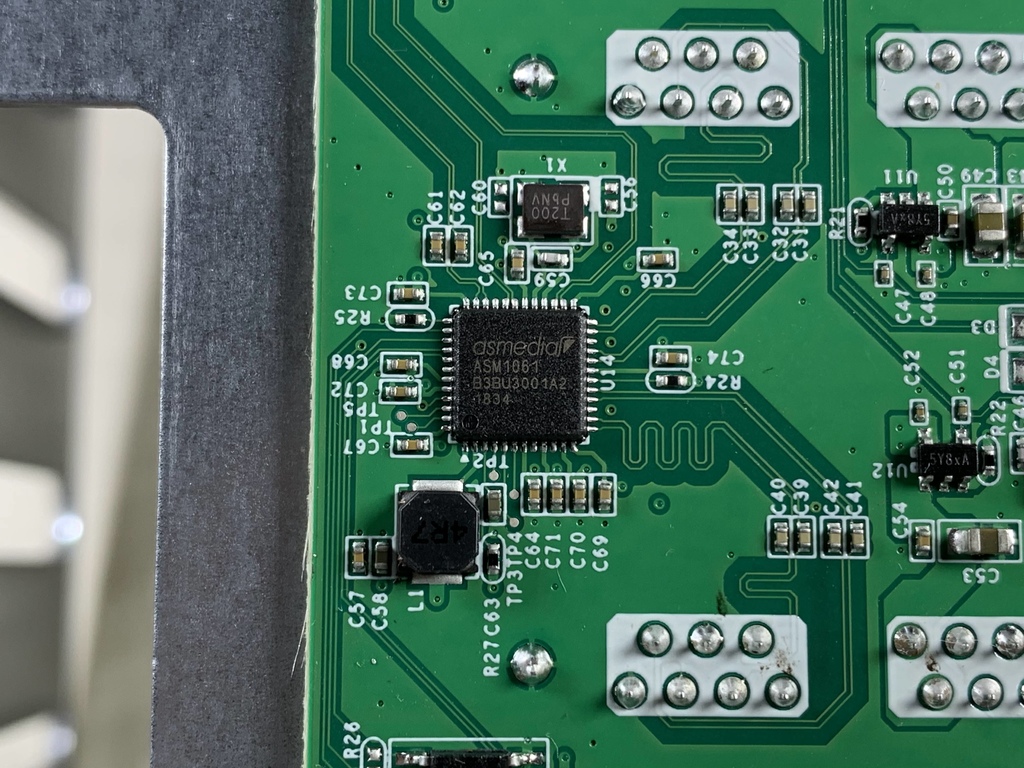

▼以祥碩 asmedia 的 ASM1061 晶片做整合，轉為 PCIe 介面再連接主板。話說最近開箱常常見到 asmedia 的晶片，難怪股價強強滾 (笑~~)。

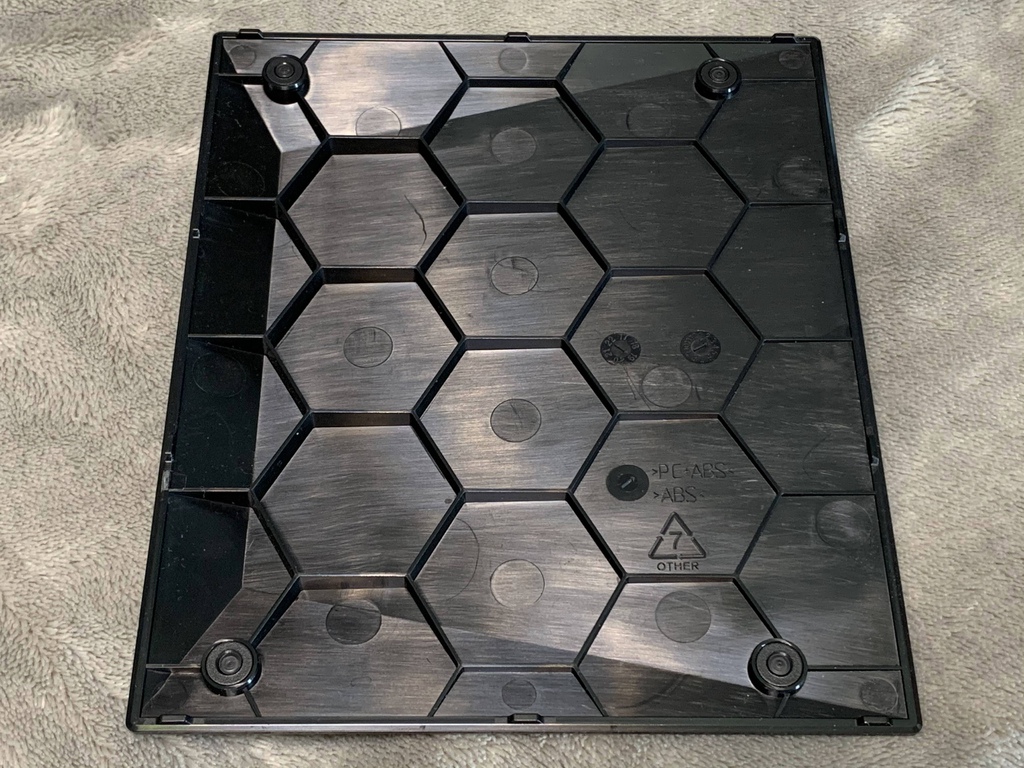

▼再回來看之前的前蓋板，內側是蜂巢式設計，

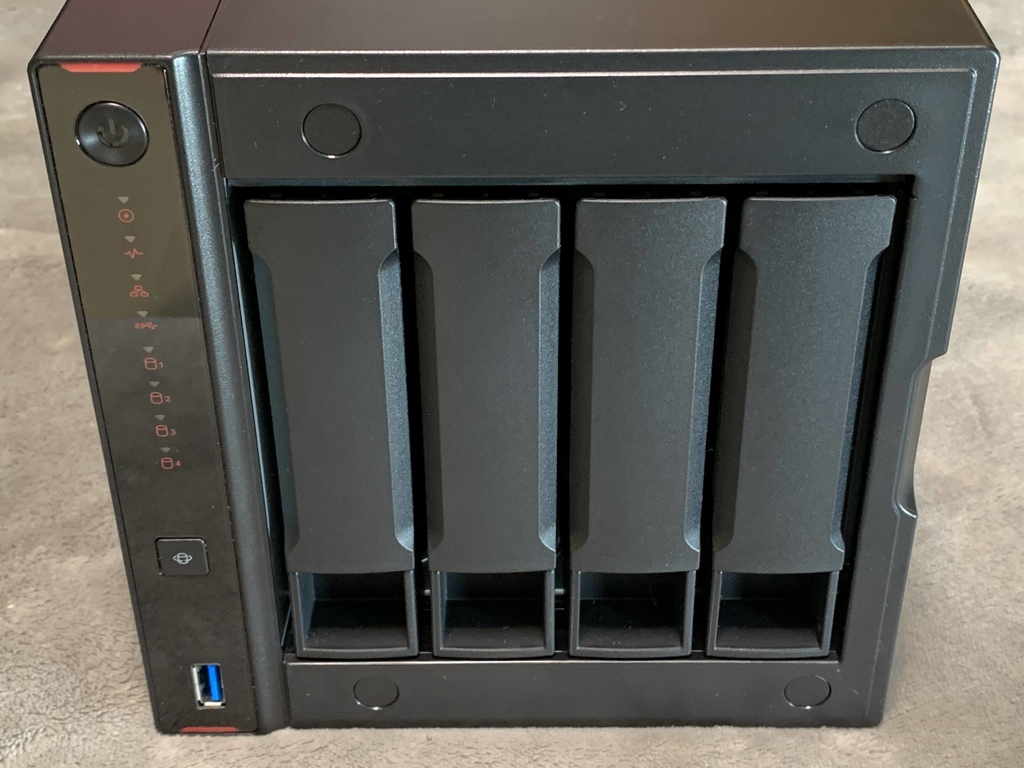

▼前蓋左側是開關與整排的燈號顯示，卸下前蓋板之後內部有四個托盤。另外左下角有一個 USB 連接埠，方便使用「一鍵備份」的功能，

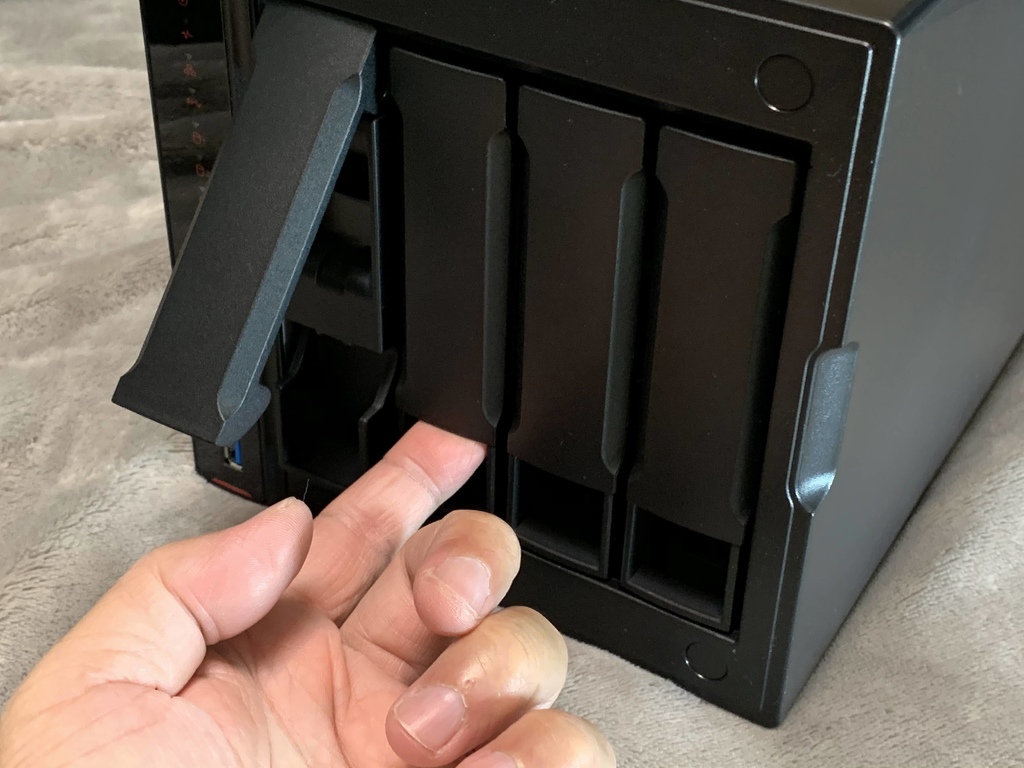

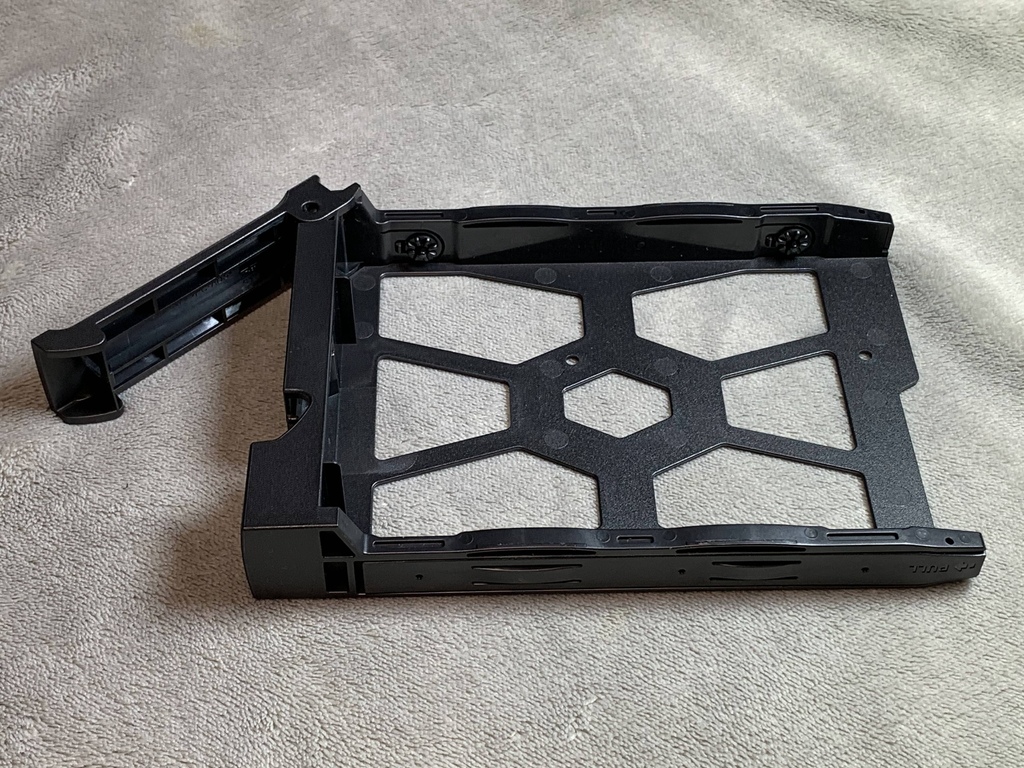

▼托盤的卡扣拆裝非常簡單，向上掰開就可以直接拉出來，


▼托盤整體都是塑膠，不會有生鏽的疑慮，

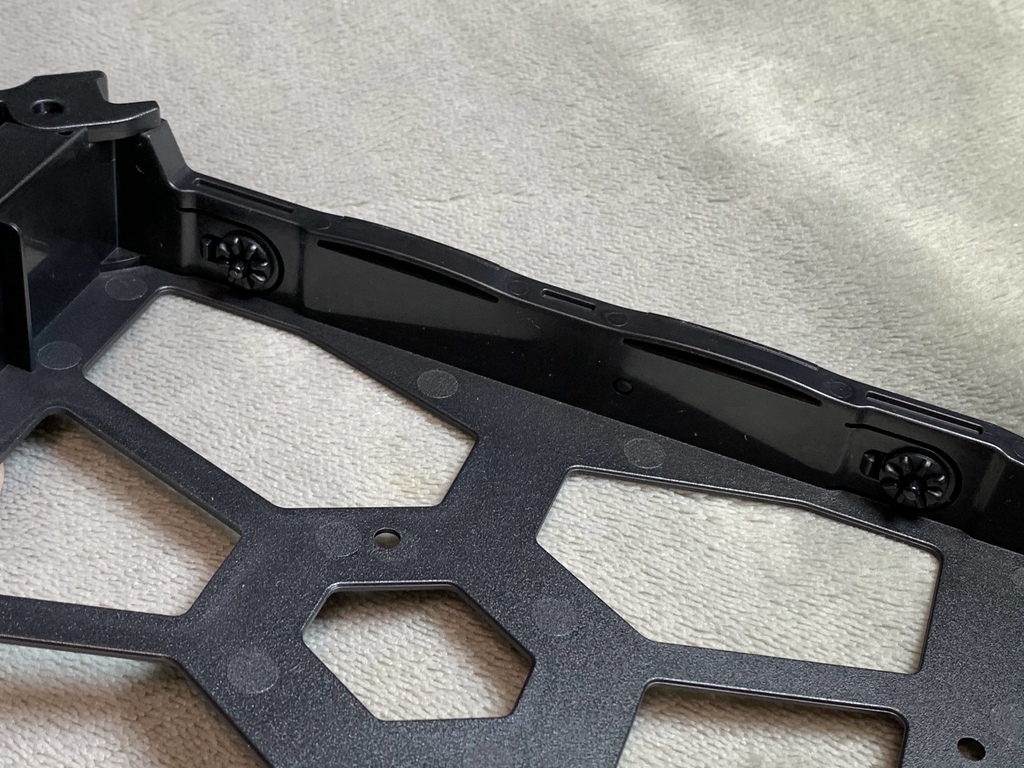

▼固定硬碟的部分以橡膠突出設計，這真是很聰明的做法啊！免工具就方便許多


   Seagate 希捷 IronWolf 那嘶狼 NAS 硬碟：



▼這次承蒙希捷 Seagate 提供優質硬碟，最適合 NAS 使用的就是 IRONWOLF 系列，詳細請參考這個連結，

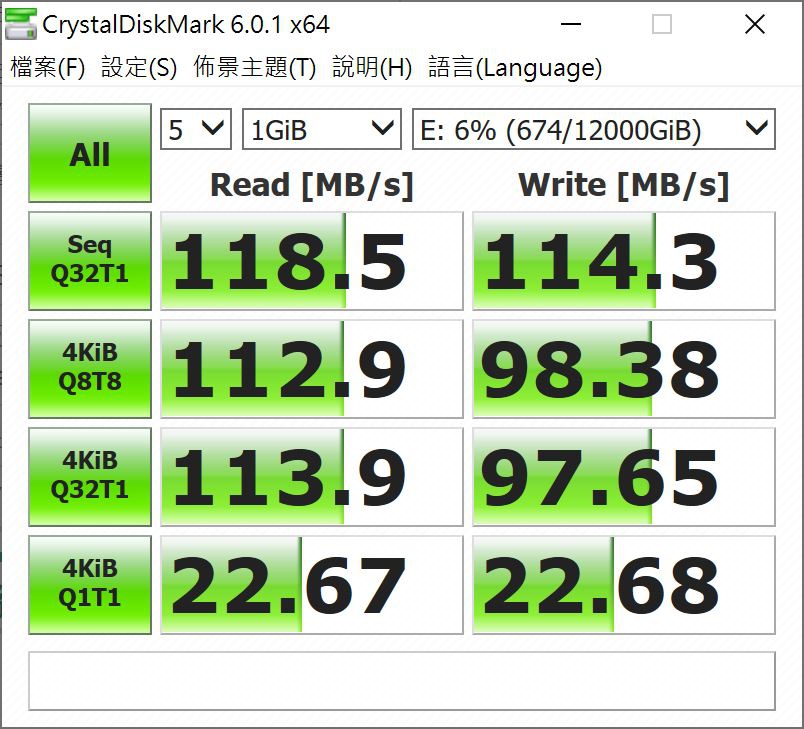

而如果放在 Asustor NAS AS-5304T 中做 RAID 5 的話，測出來的傳輸速度大約如下，平均都有 110 MB/s 以上，


   NAS 安裝(系統設定)：
▼想控制 Asustor 的 NAS AS5304T 必須先安裝 ASUSTOR Control Center (簡稱 ACC)，因為之前有安裝過，才一執行就要求更新，

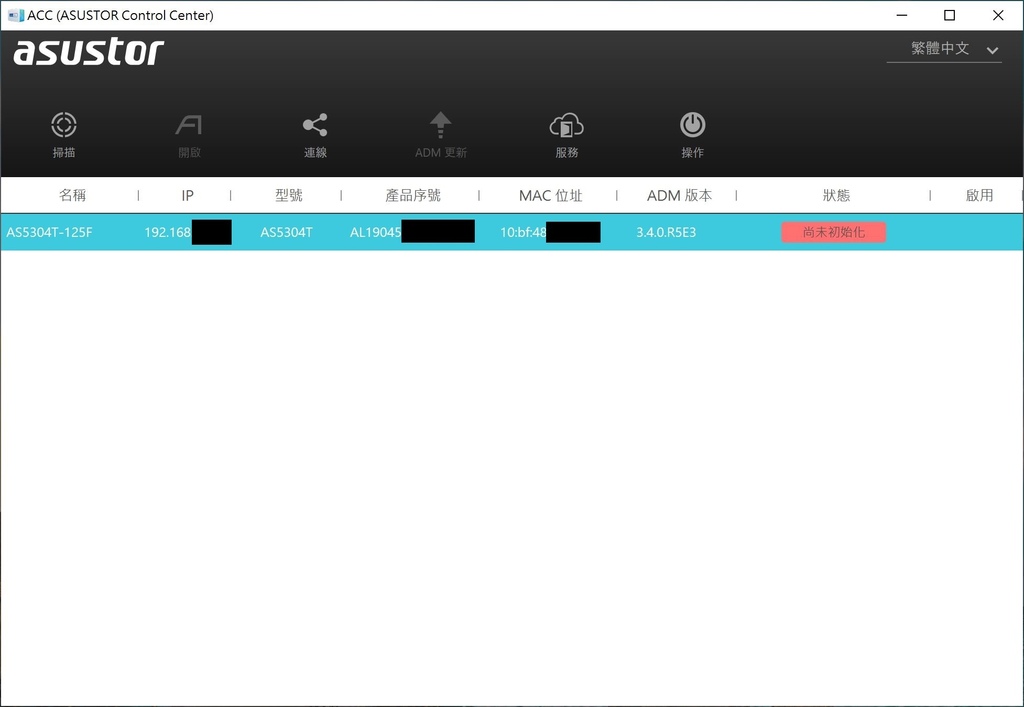

▼只要 NAS 連接在區網內，應該立刻就能抓到，

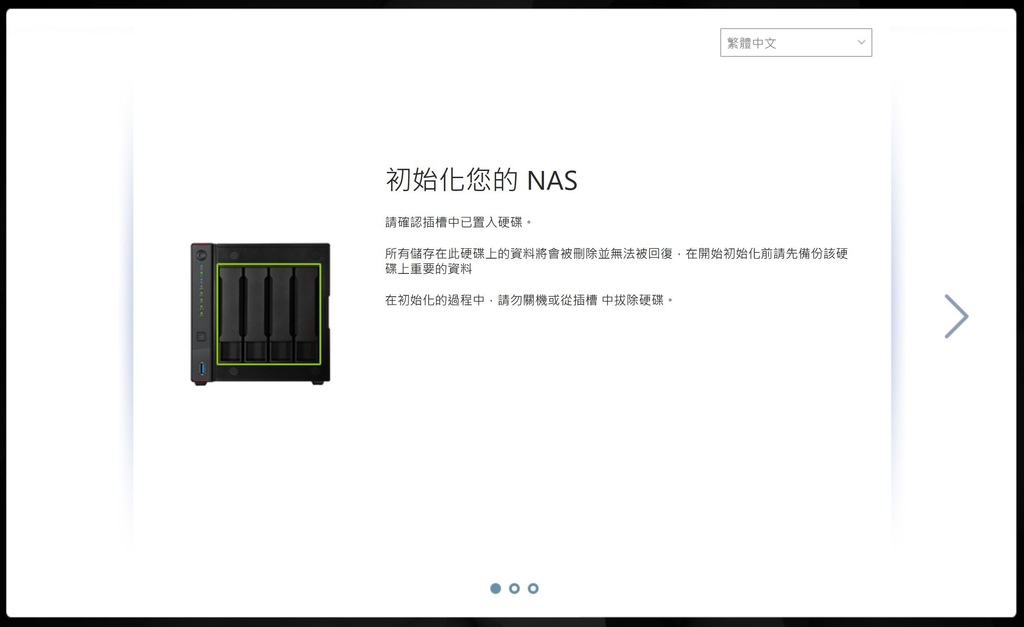

▼點選之後就進入設定精靈，只要按照步驟設定就可以了，過程相當簡單，

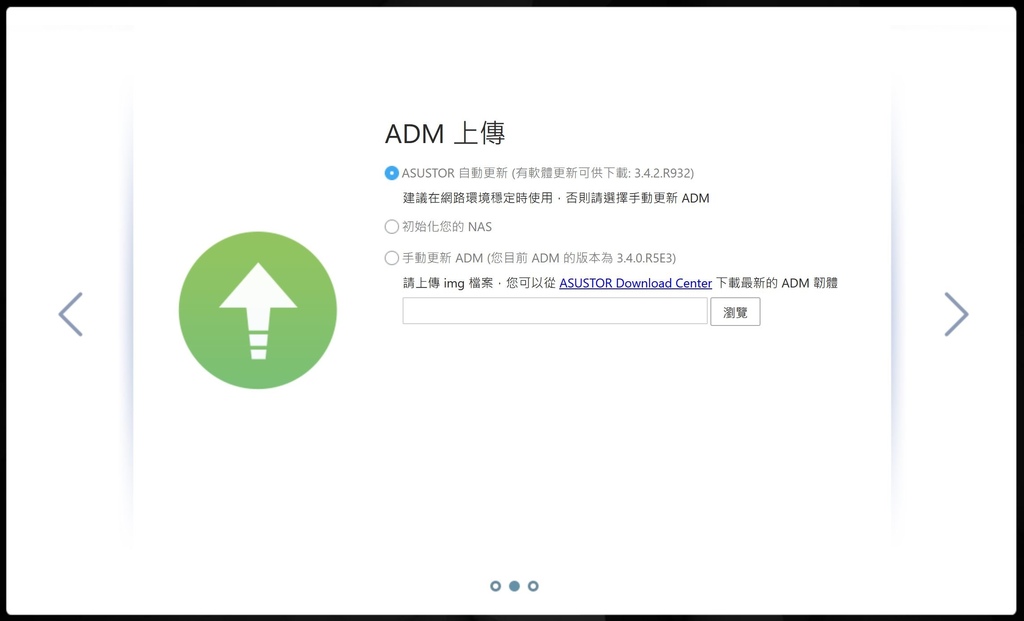

▼ADM 可以看做是 Asustor 的作業系統，也因為之前安裝過所以提示更新，

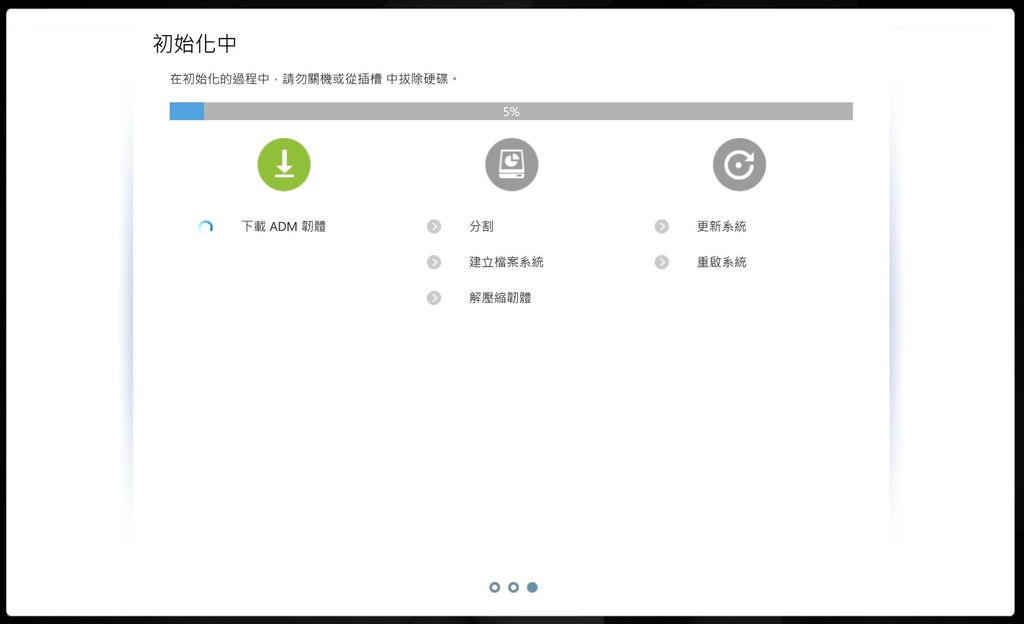

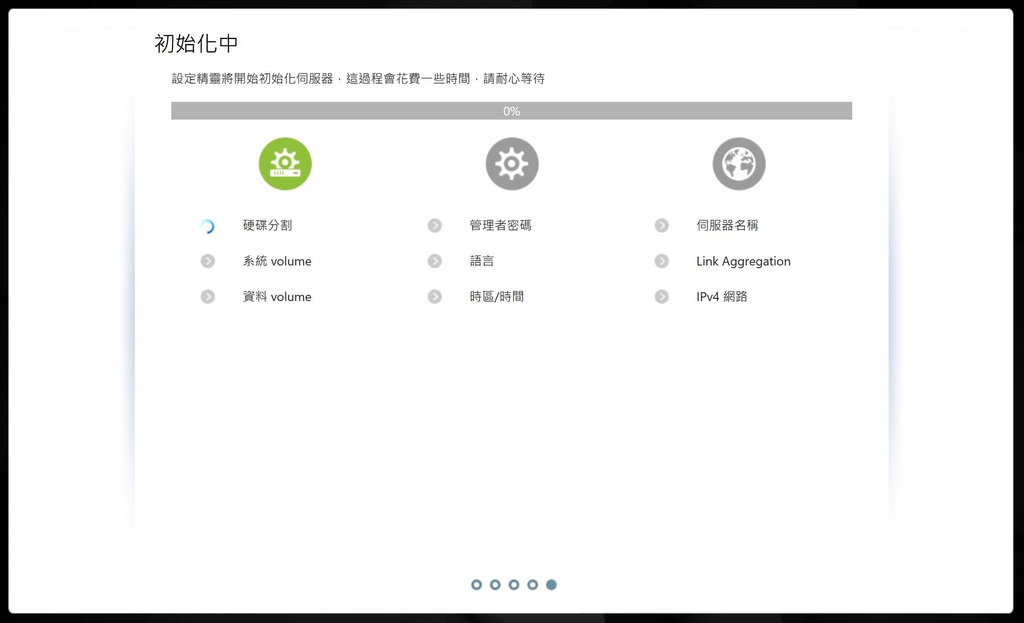

▼全部都自己跑，而且進度非常清楚，

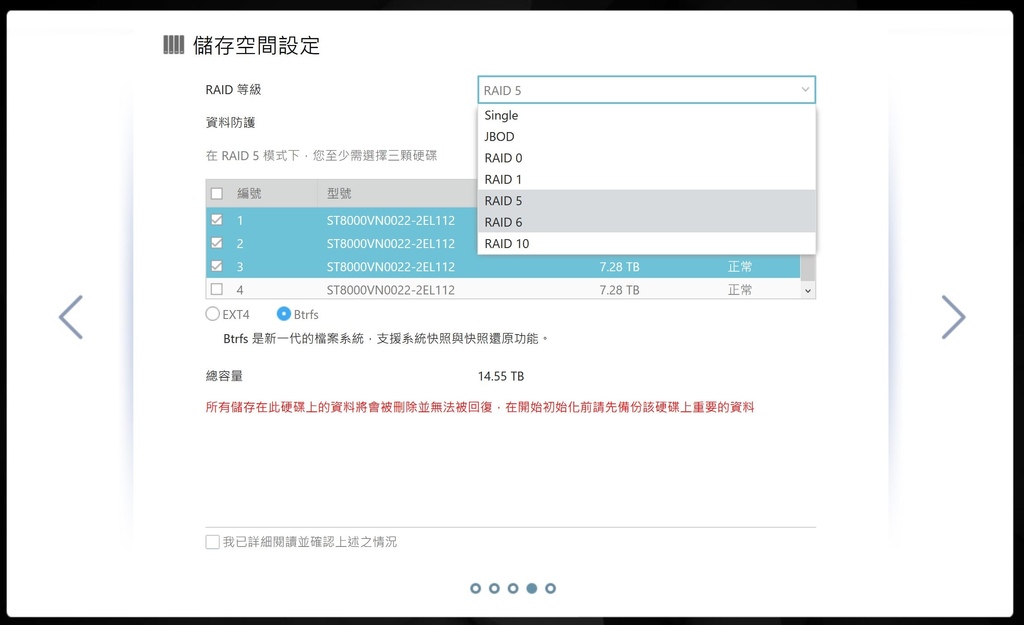

▼這邊設定一下磁碟陣列的格式，4 bay 的機種，建議是用 RAID 5。
另外檔案系統可以分為 EXT4 與 Btrfs 兩種格式，Btrfs 支援快照的功能，但當然會耗掉一些空間，就看個人的需求做取捨，


▼接下來又是全部自己跑，而且進度非常清楚，令人相當讚賞，

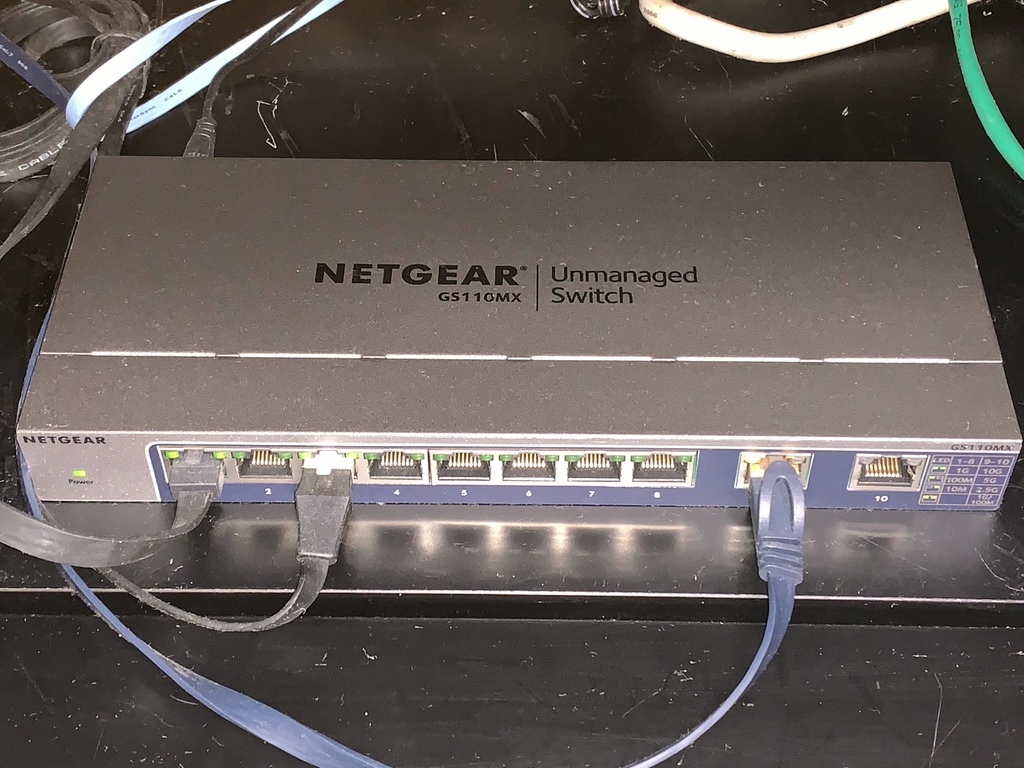

▼因為我之前已經將網路設備陸續更新為 10Gbps 的產品，下圖為 Netgear 的 GS110MX Switch，先前的介紹文章請看這裡，


▼不過有關「網路聚合」，這邊就需要設定一下，首先當然要把內附的兩條 Cat.5e 網路線接到 Switcher 網路交換器，我的交換器是 Netgear 的 GS110MX，各接一條到 1GBps 的 Port 裏頭，

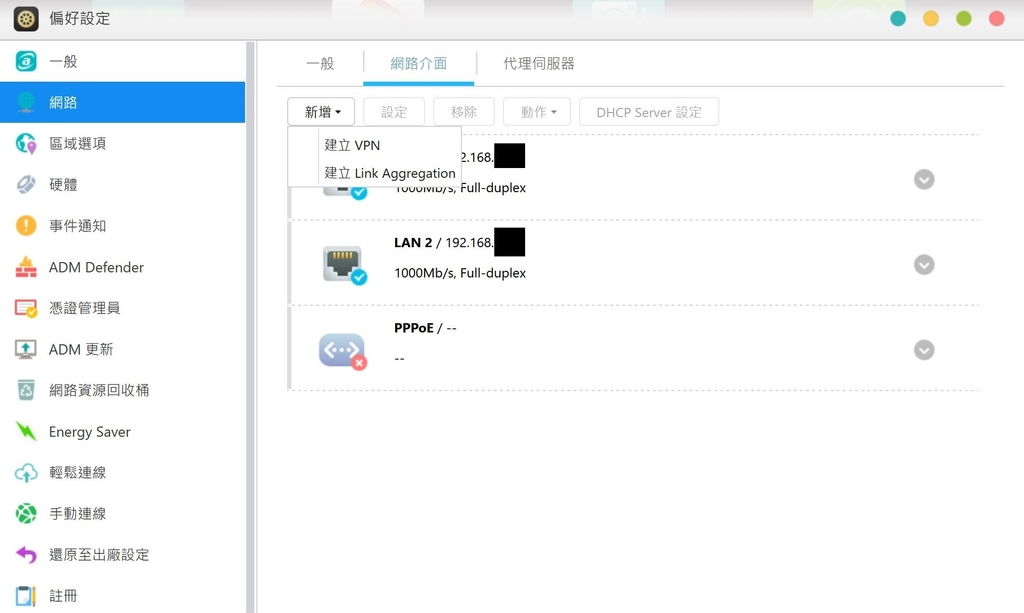

接著由 ADM 中找到「偏好設定」，點選「網路」中的「網路介面」，可以看到 LAN1 與 LAN2，這時點選「新增」，就可以看到「建立 Link Aggregation」，
這邊稍微科普一下 Link Aggregation，以下取自華芸官網：


@什麼是 Link Aggregation?
Link aggregation (又名 trunking, bonding 或 teaming) 可將兩個或多個網路介面結合為一。欲使用Link Aggregation，你的多個網路介面需接到同一個網路交換器 (switch) 上，此外，該網路交換器也必須支援設定 Link Aggregation。主要有兩種優點：
a. 負載平衡 (Load Balancing)
網路流量將會被分配至兩個網路介面，而對於用戶端而言，將只會視為單一連線。此種模式主要在於能夠藉由多重管道以提昇傳輸可靠度。
b. 網路容錯 (Fault tolerance /Failover)
網路容錯優點主要在於當其中一個網路介面失效或斷線時，另一個網路介面仍能夠負擔起傳輸的責任，讓資料傳輸不致於中斷，提昇 NAS 系統的可得性 (availability)。

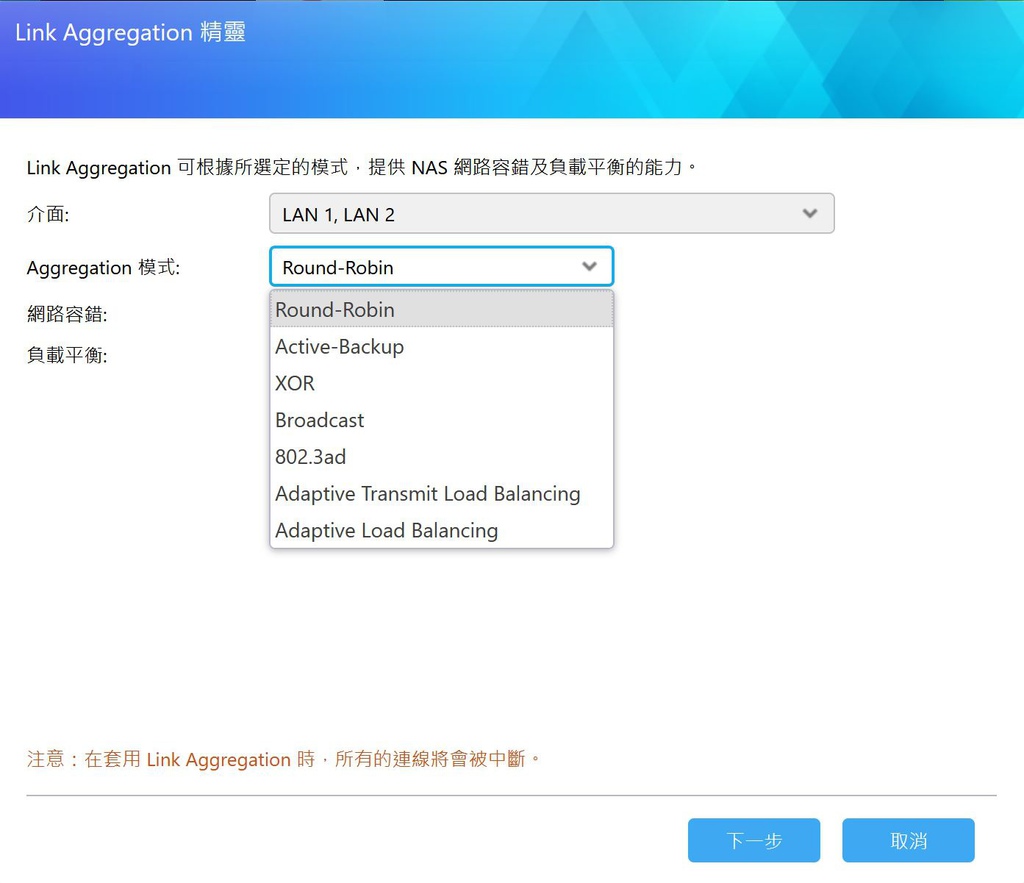

▼點選之後就會進入設定精靈，Aggregation 模式我們選擇「Round-Robin」，詳細的定義有興趣瞭解的朋友可以自行 Google 一下，這邊就不講太複雜的內容，

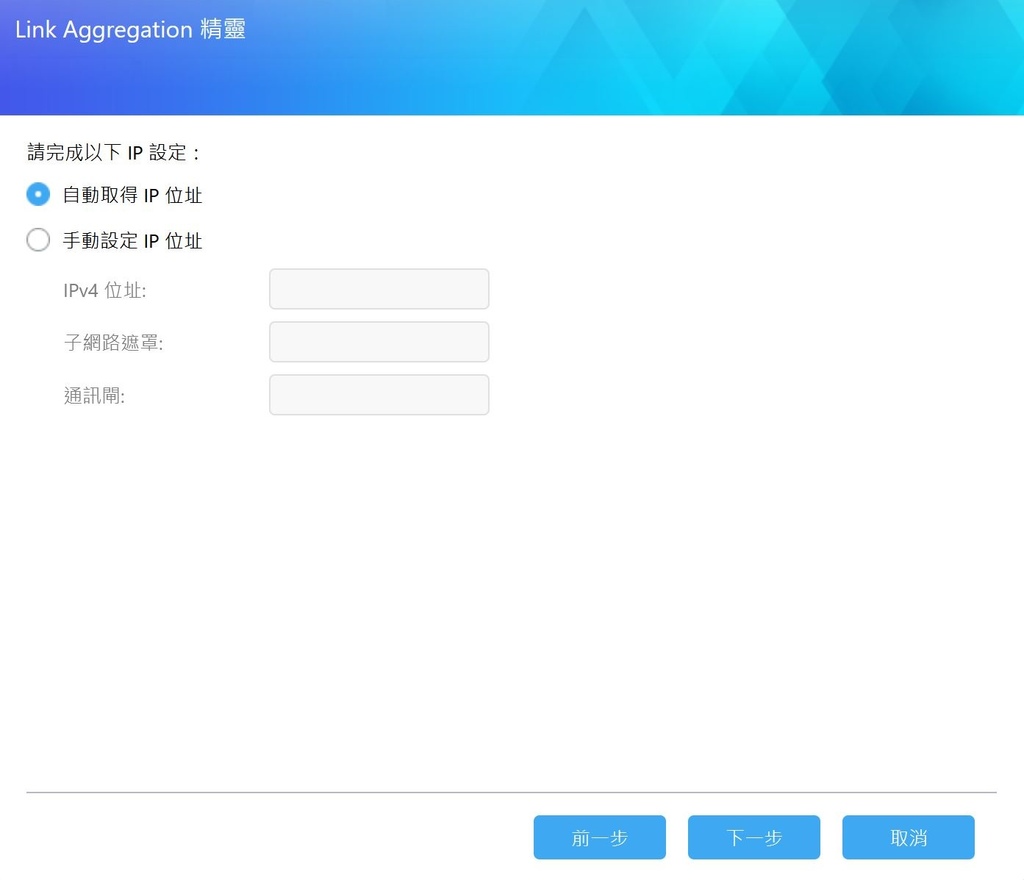

▼選擇自動取得 IP 就可以

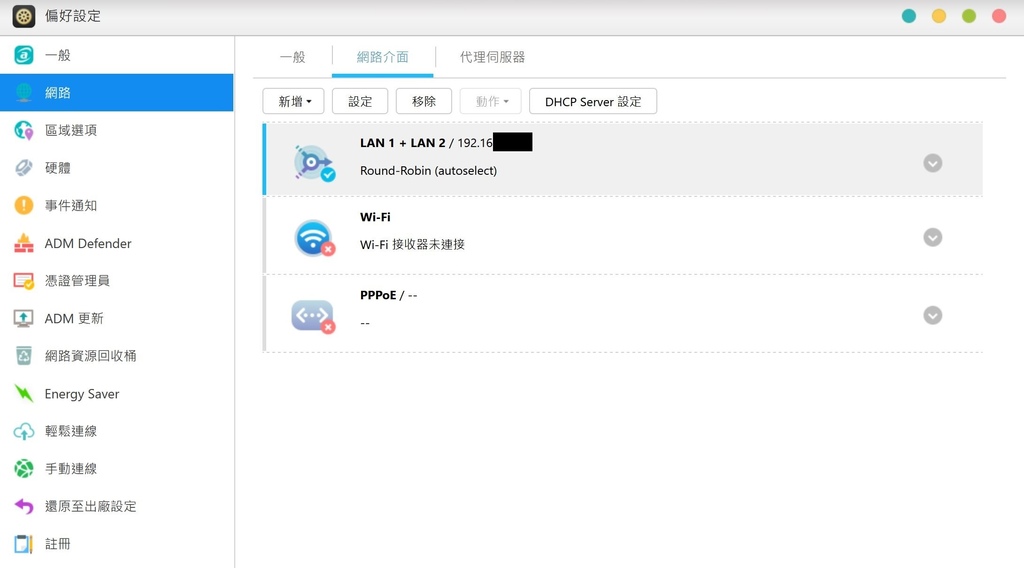

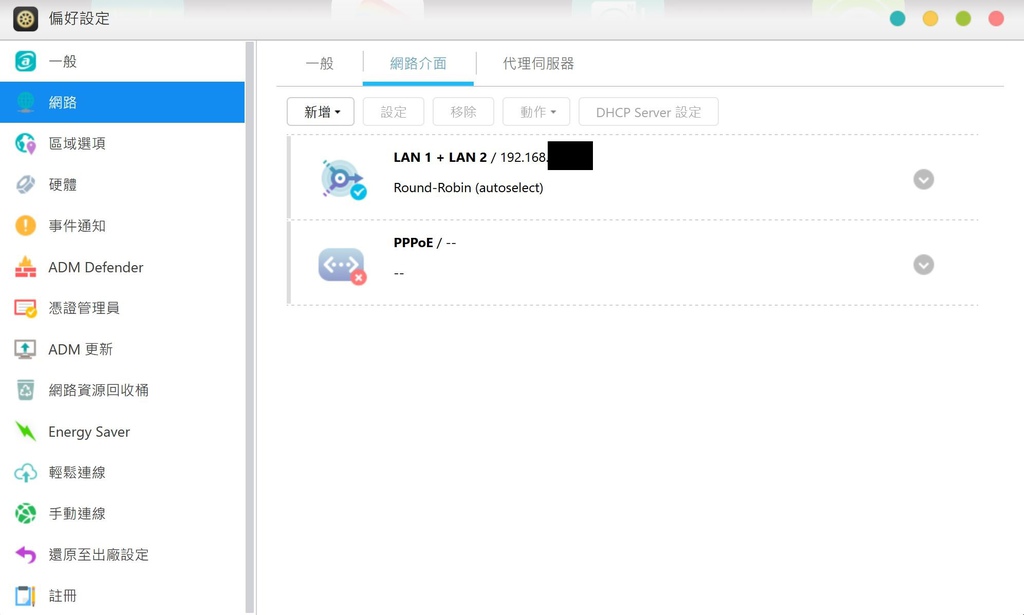

▼完成之後兩組 LAN 連線就被整合在一起了，不過這邊要注意，因為 GS110MX 只有兩 Ports 是 10GBps，其他 8 ports 其實是 1GBps 而已，
這樣等於 1G + 1G = 只有 2GBps 的速度，要記得這台 AS5304T 的能力其實可以達到 5GBps，只不過我目前的設備沒有跟上，有點可惜。
( 編按：如果每個 port 都是 10GBps 的 Switcher，價格會翻上好幾倍 )


   以無線方式連接網路：



假設你的書房什麼的剛好沒有有線網路怎麼辦？放心，網路走無線照樣可以通，

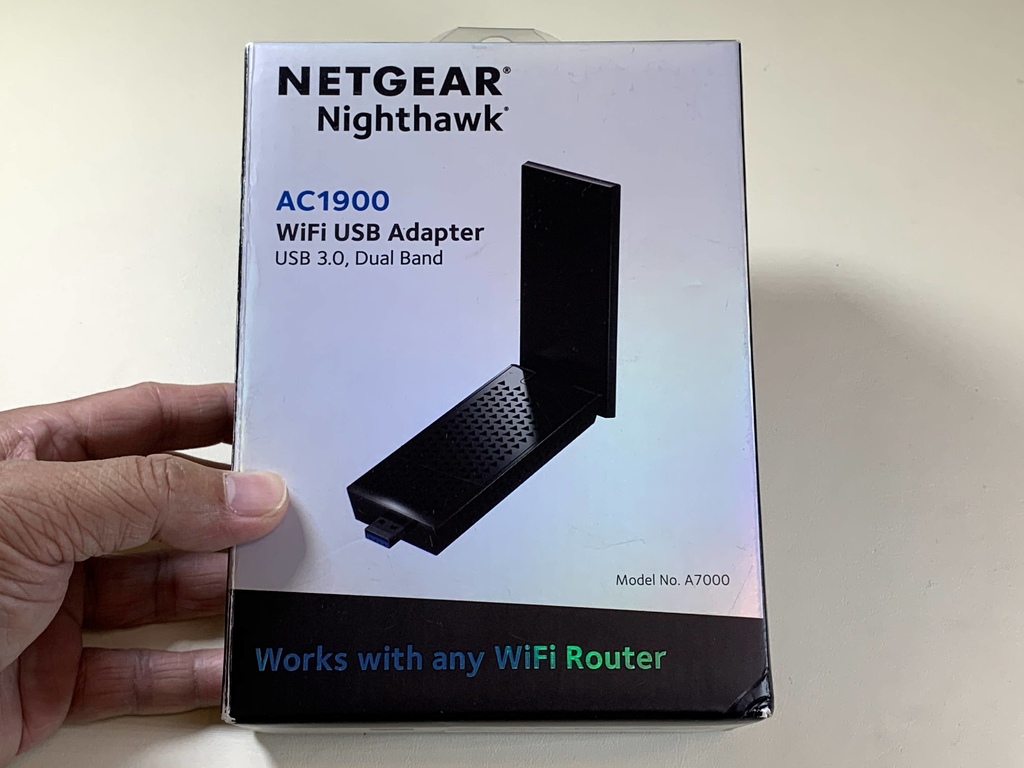

▼這裡承蒙 Netgear 出借 夜鷹 A7000 AC1900 雙頻 USB 3.0 無線網卡，外盒標示很清楚，


▼順時針由左上依序是：本體、快速使用說明書、安裝光碟、磁吸底座，

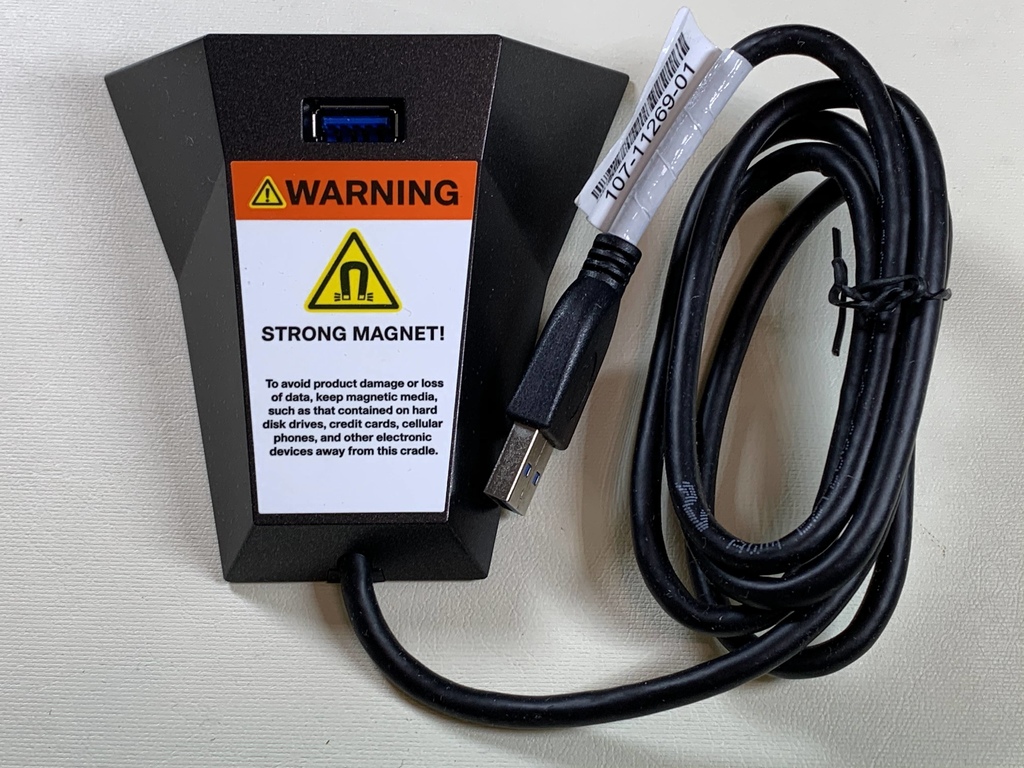

▼底座上有標示，強力磁鐵，要注意不要太靠近我們的 AS5304T，硬碟資料會消失的，

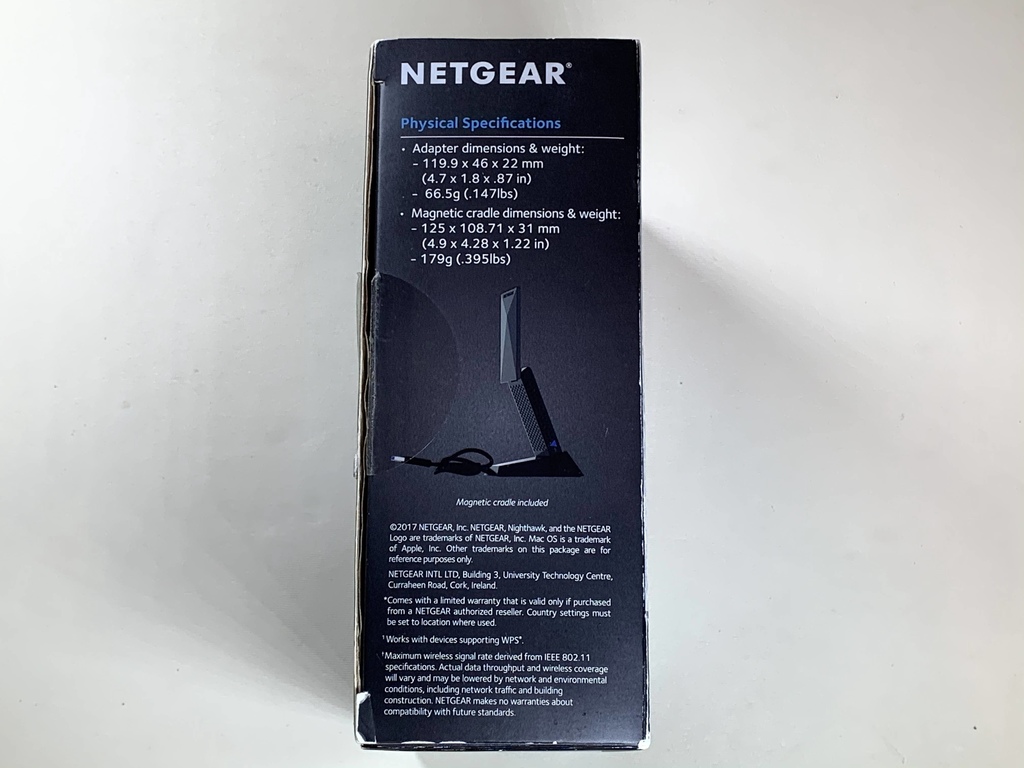

▼側邊是尺寸規格，

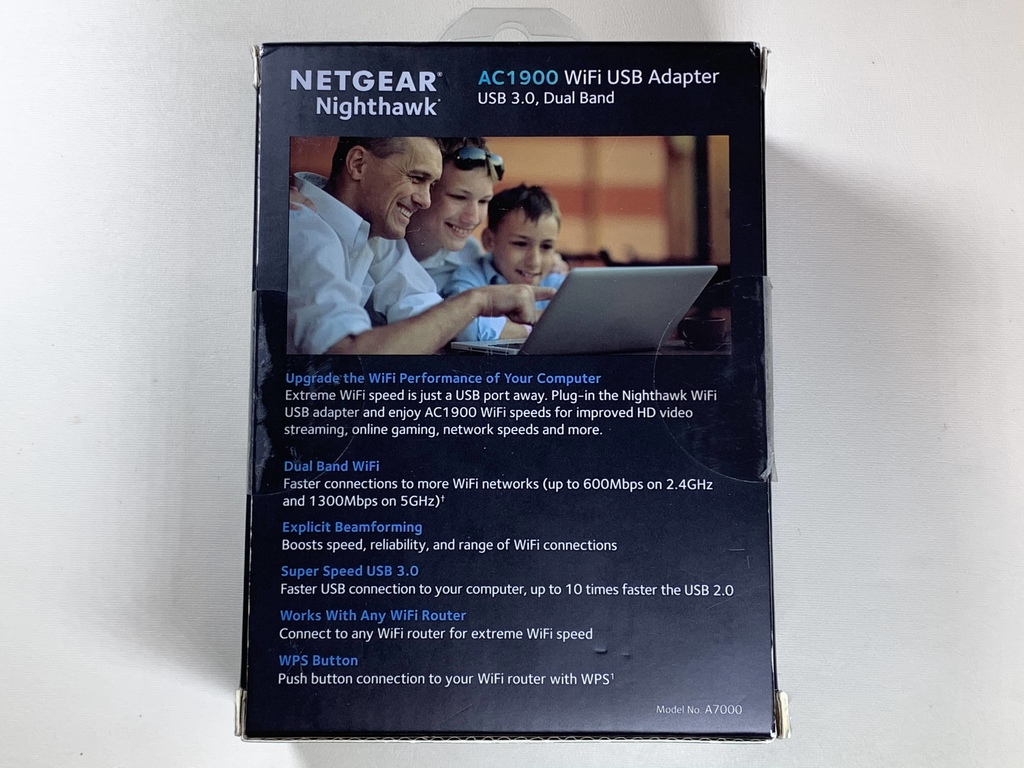

▼背面是一些特色的描述，

• AC1900 同步雙頻 WiFi (2.4GHz 600 Mbps + 5GHz 1300 Mbps)
• 支援 Beamforming+ 功能，提升 WiFi 速度、穩定度與傳輸範圍
• 支援高速 USB 3.0
• 相容於任何的 WiFi 路由器，
• 具備 WPS 按鍵可快速與路由器連線，

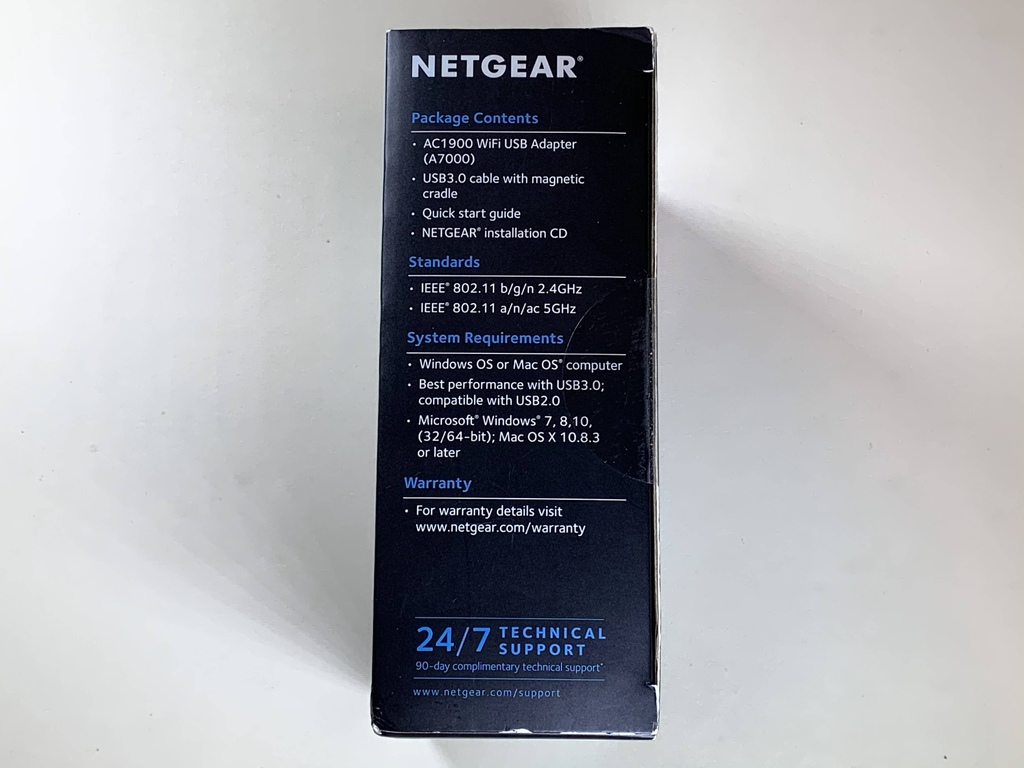

▼再另一側是包裝內容物、無線網路規格、系統需求 ( 支援 Windows 與 Mac OS® 系統 )、與保固資訊，

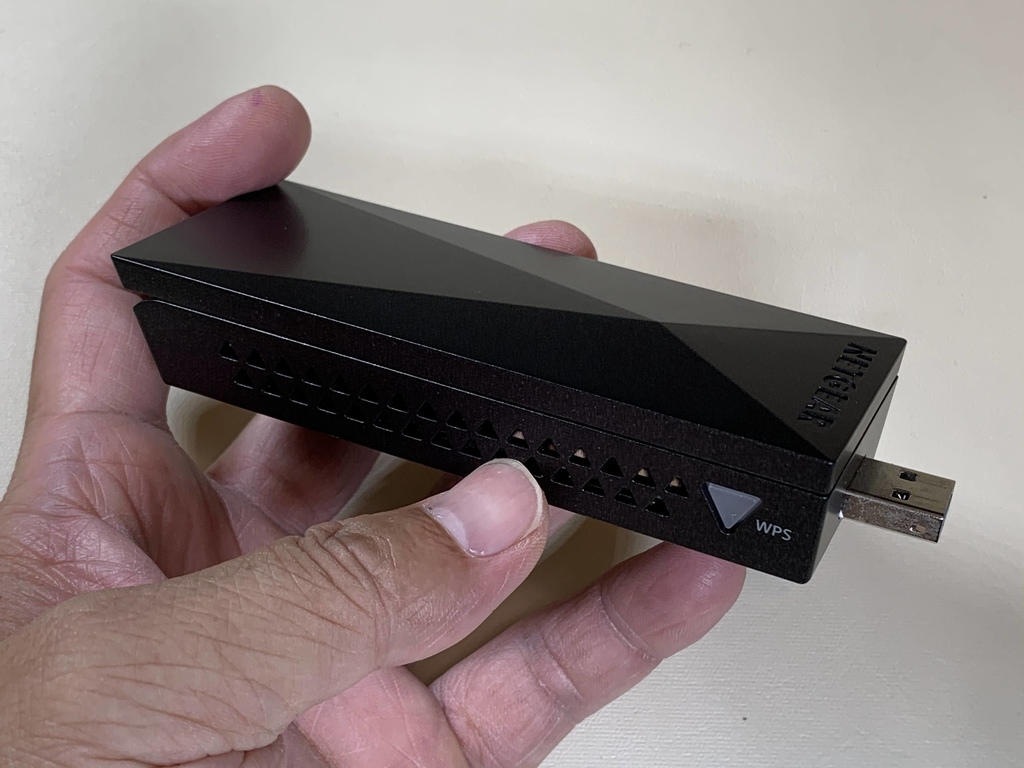

▼來看一下本體，整個就像支肥大的 USB 隨身碟，發現了嗎？也是菱格紋設計，跟 AS5304T 根本絕配，側邊有 WPS 按鍵，

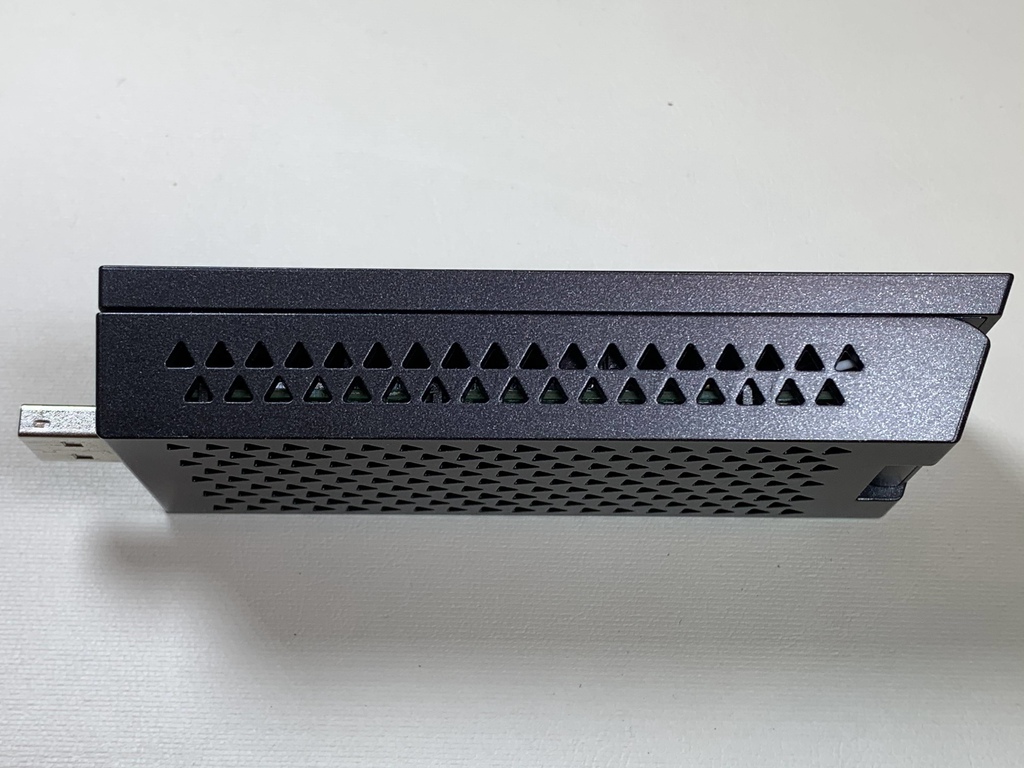

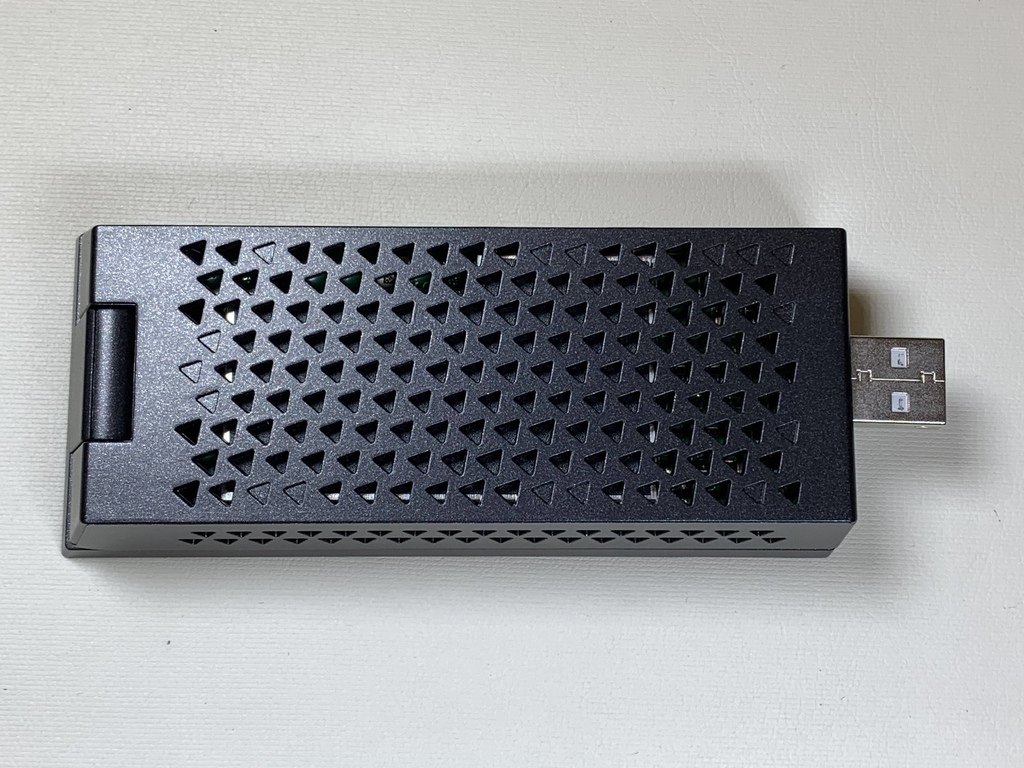

▼為了達到良好的散熱，四面佈滿了三角形的開孔，

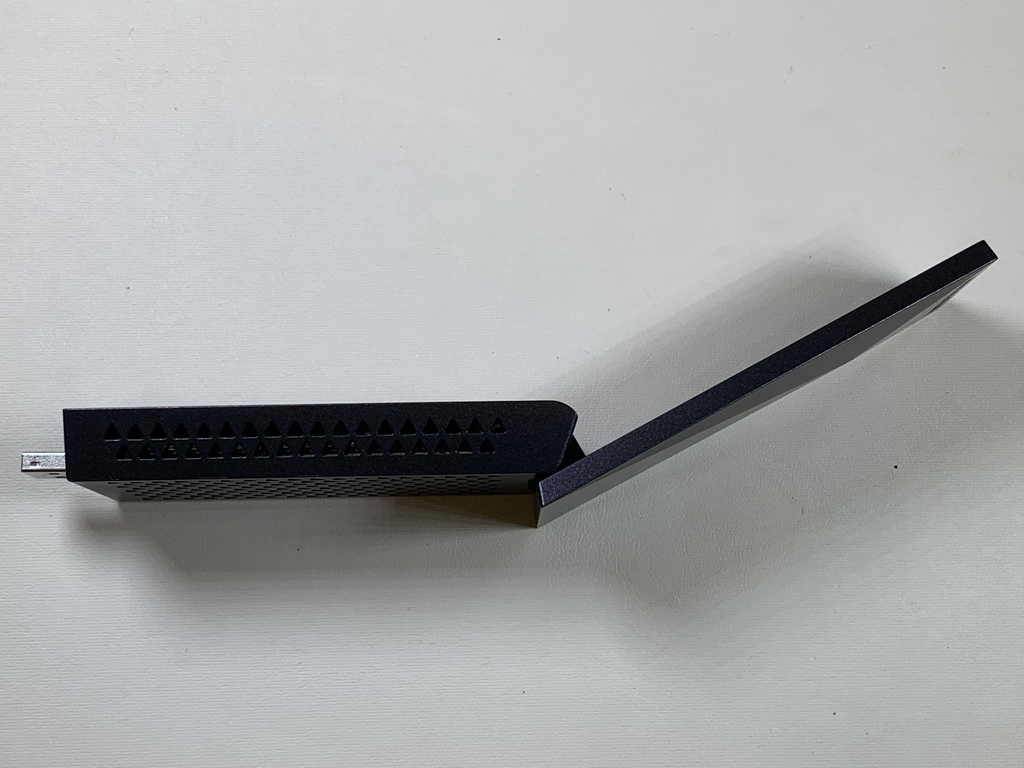

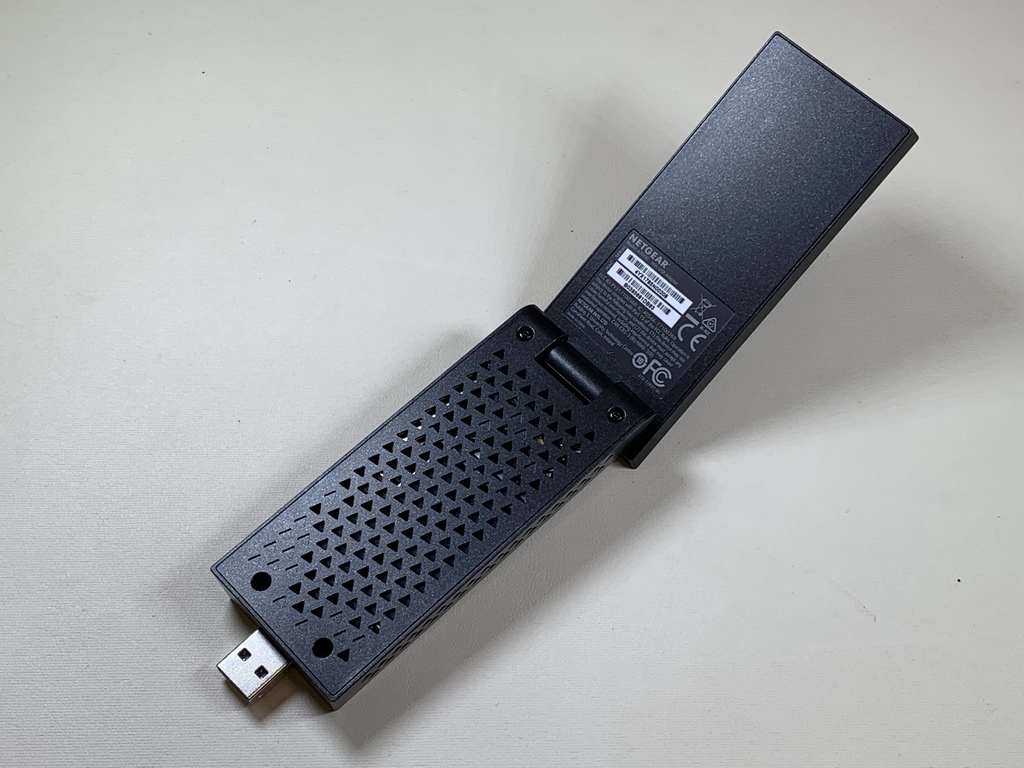

▼把本體展開就形成 天線 + 底部 的狀態，


▼從側面看，


▼細看質感是不錯，

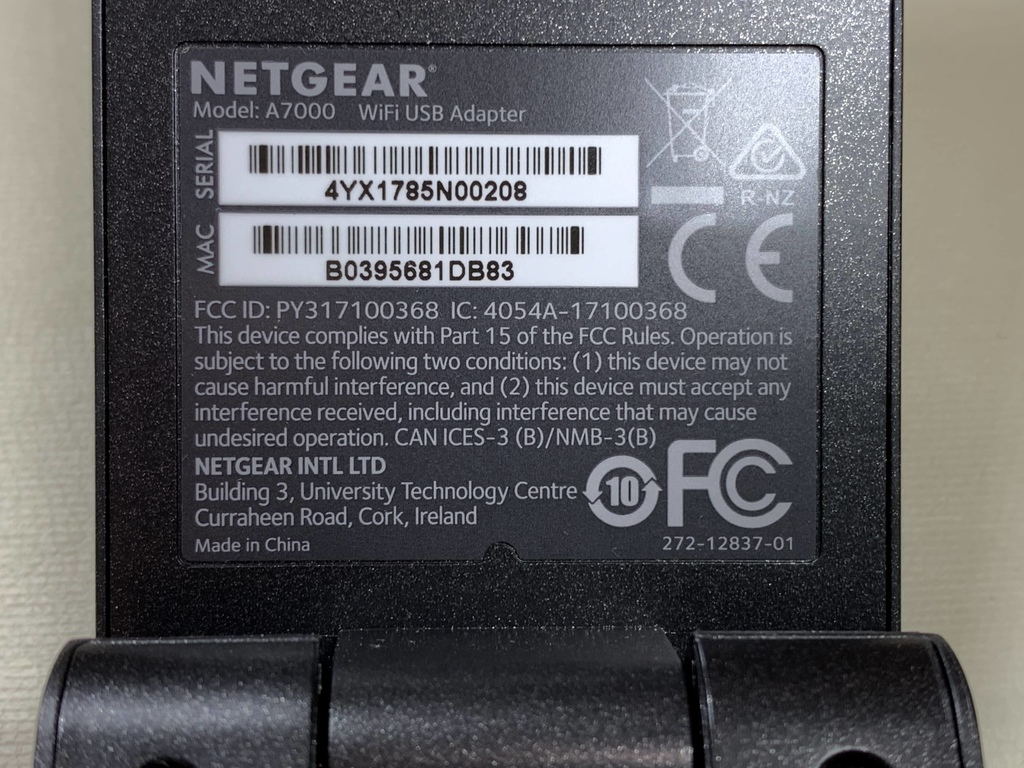

▼型號跟序號貼紙，


▼本體因為太過肥大，無法直接插上 NAS 的 USB 連接孔，

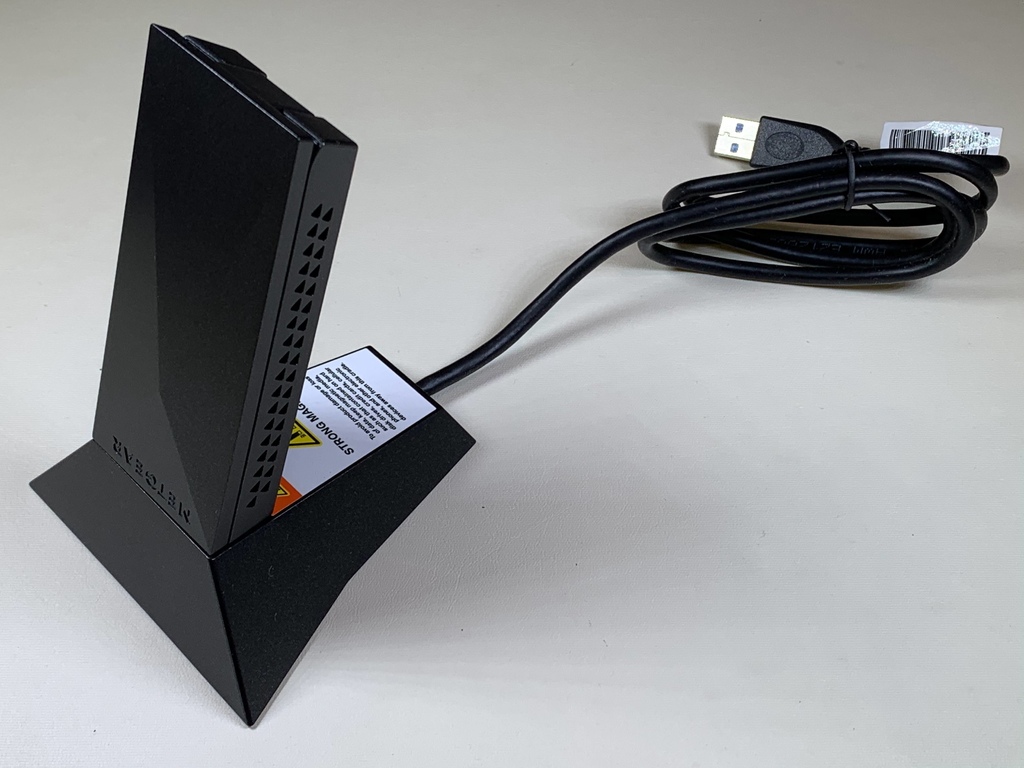

這時候就需要底座來延長距離，插上底座，造型優美，後端是 USB 3.0 線材，

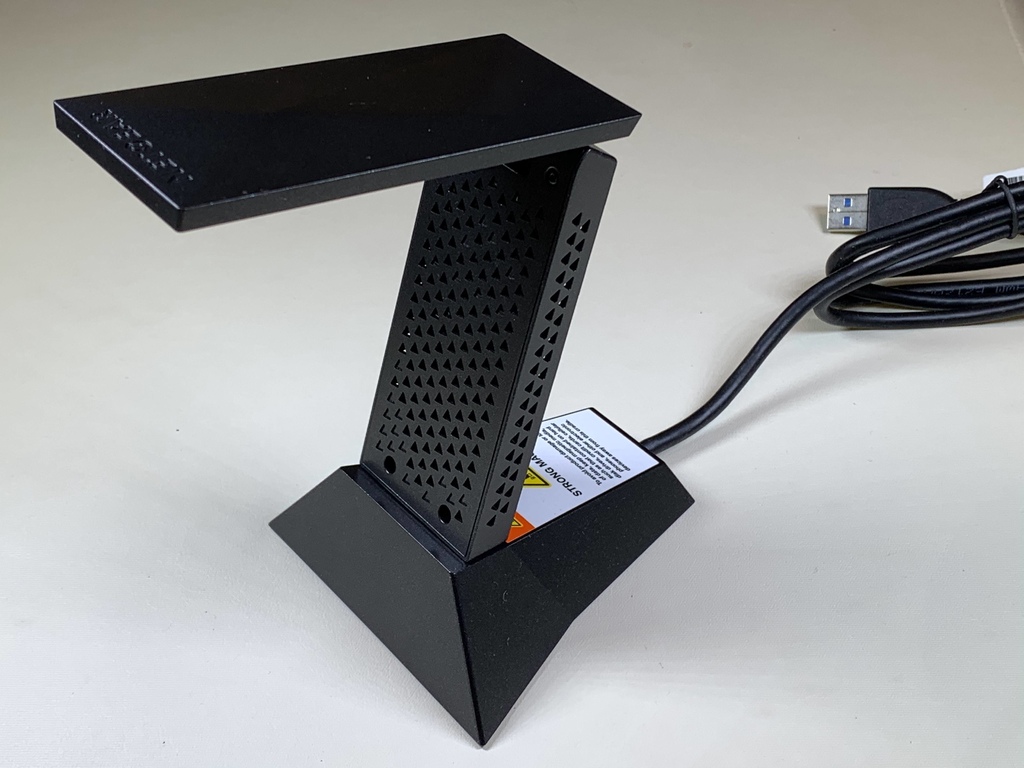

▼上蓋裡面其實就是天線，可以轉向不同角度，好像一隻眼鏡蛇，

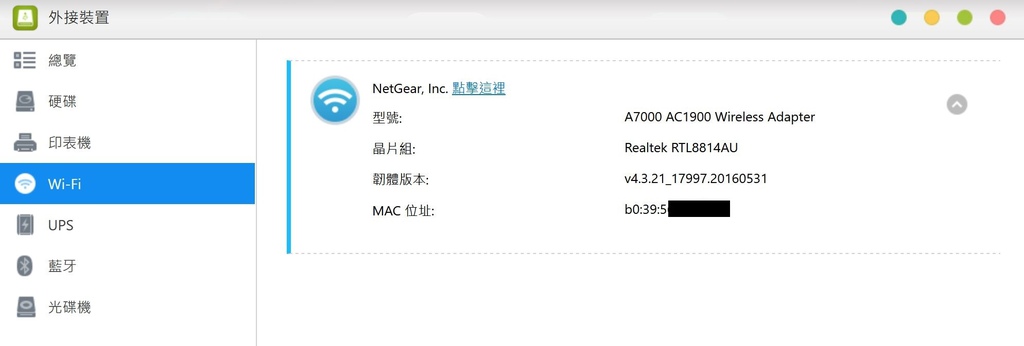

▼插上 NAS 之後，我們進到 ADM 中的「外接裝置」看一下，選擇「Wi-Fi」，有出現 A7000，

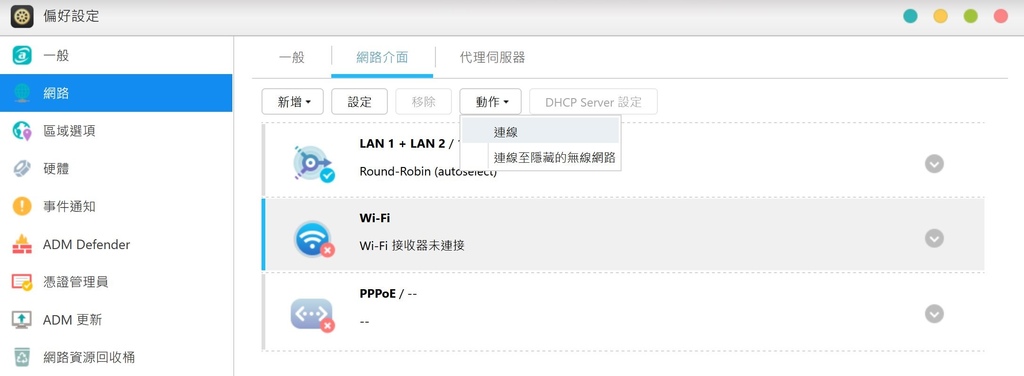

▼接著進到「偏好設定」-->「網路」-->「網路介面」，看到 Wi-Fi 了，


▼從「動作」那裏選取「連線」，

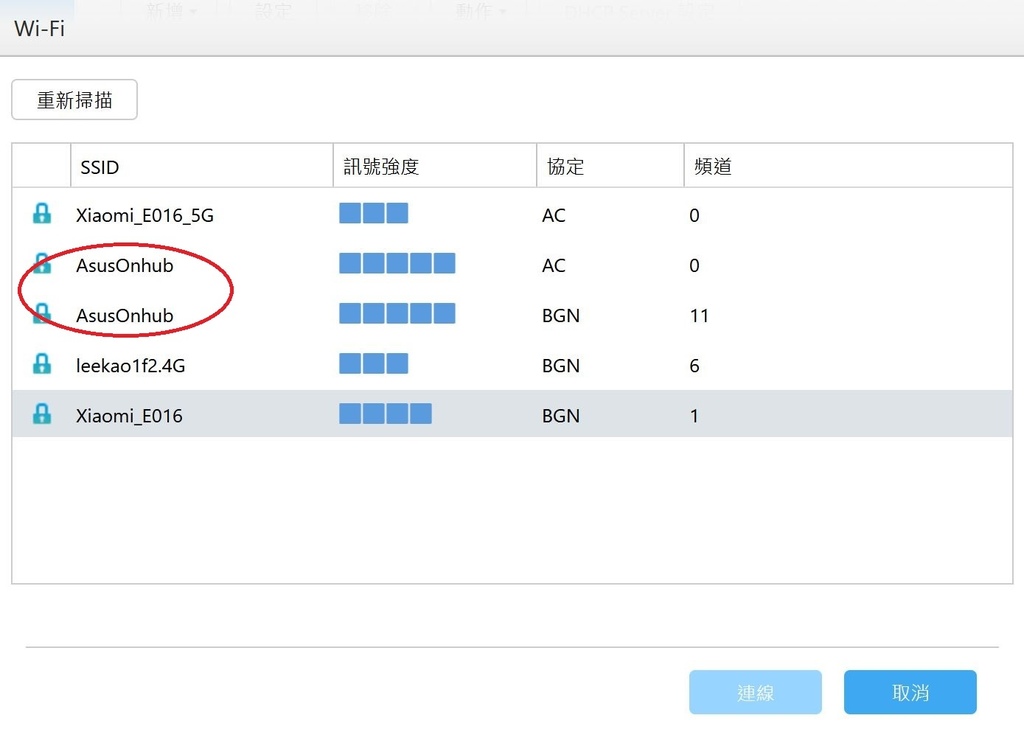

▼馬上就搜尋到我的 Router，「AsusOnHub」，這裡 AC 跟 BGN 就是 5GHz 跟 2.4GHz 的差異，

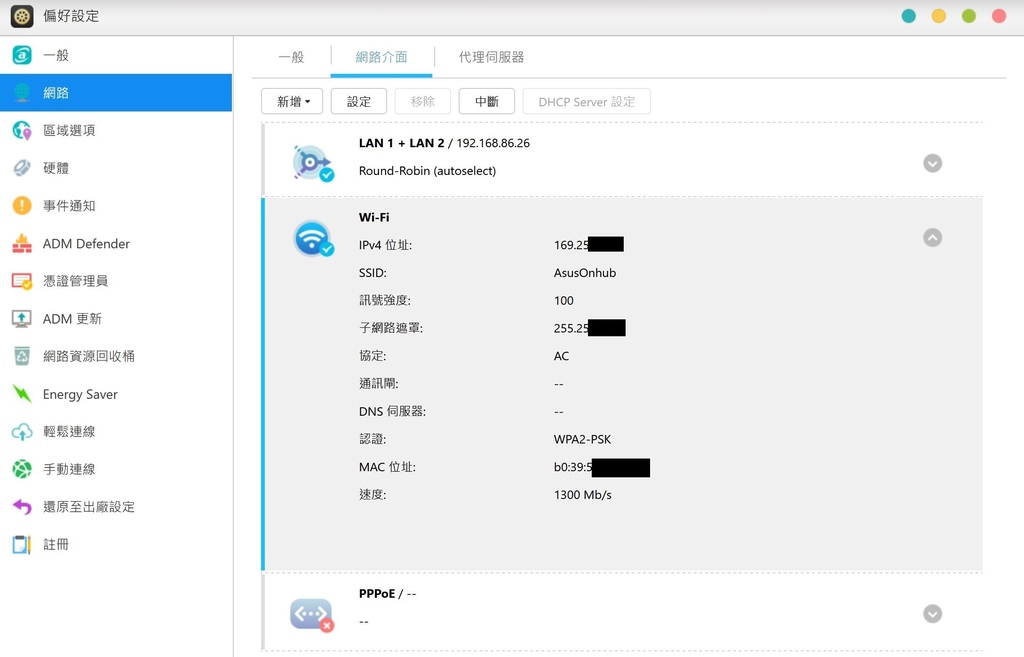

▼輸入密碼，連上 Wi-Fi 了，5GHz 速度是 1300 Mb/s 沒錯。前面提過，LAN 1 + LAN 2 則可以達到 2000 Mb/s。

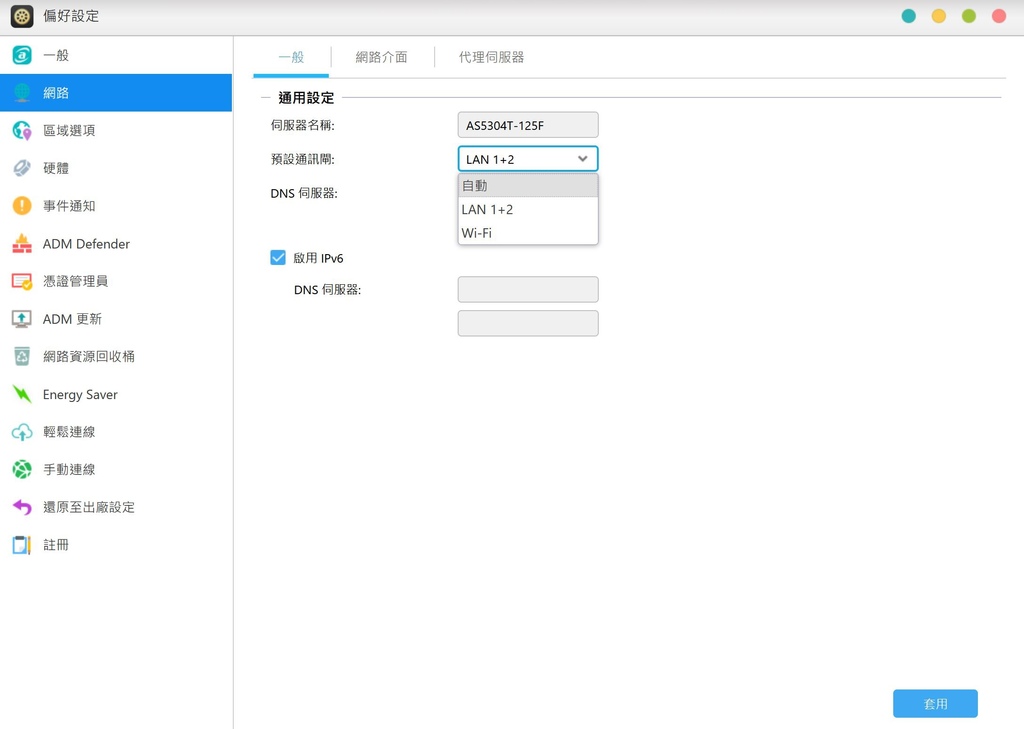

▼在預設通訊閘這邊記得要切換有線或無線，

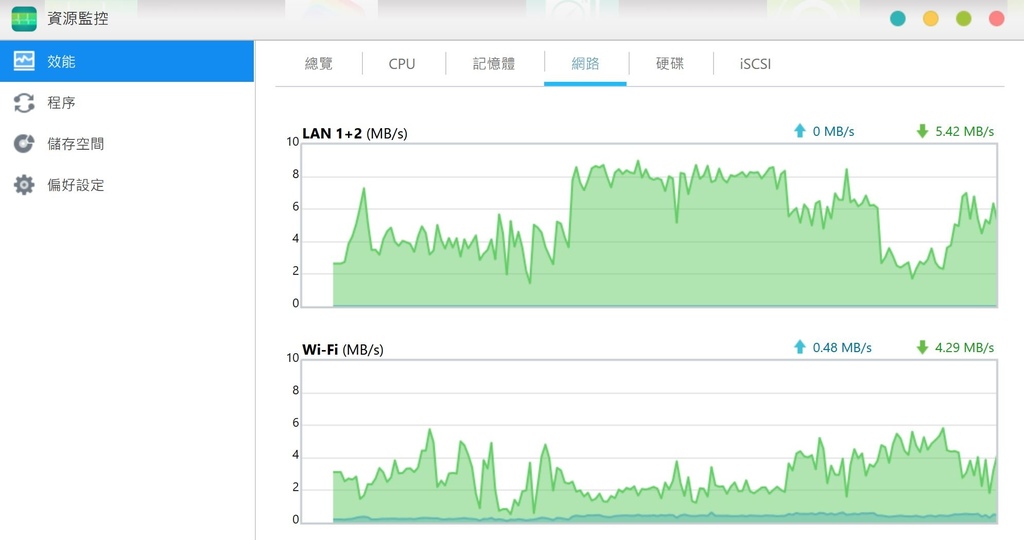

▼從資源監控來看的話，有線的速度當然還是比無線要快一些的，


   建立 iSCSI 伺服器：



如果你想把 NAS 中的多顆硬碟整合成一顆然後直接由電腦端存取，最好的方法就是建立 iSCSI 伺服器，
關於 iSCSI，這裡有詳細的解說，
這樣可以善用 NAS 的硬碟容量，例如你 Steam 的遊戲檔案很大，就可以直接安裝在 iSCSI 這個虛擬硬碟裡面，來看看如何設定吧，

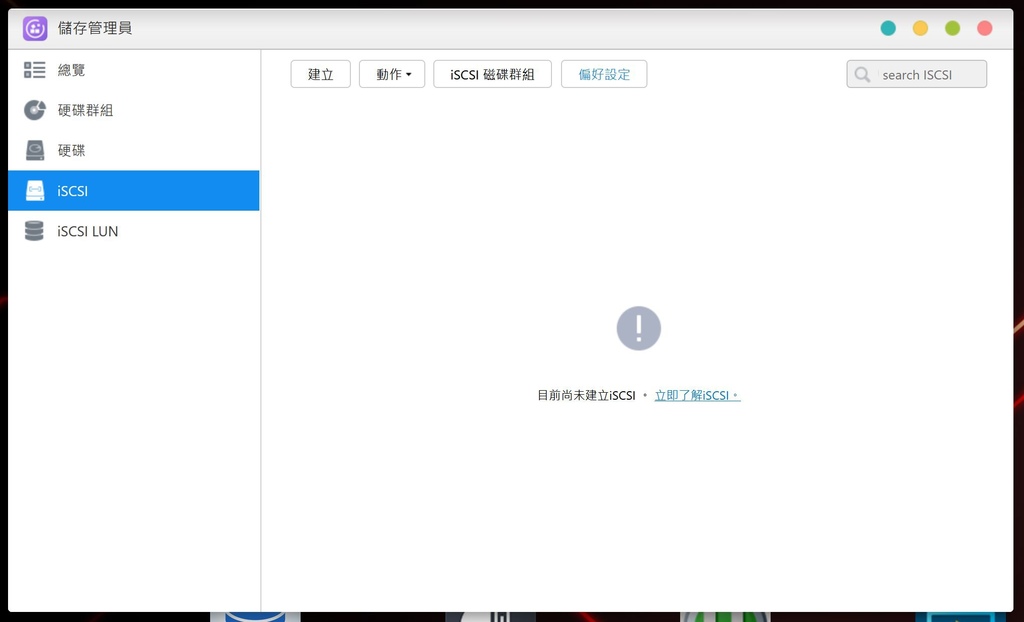

▼進入 ADM 的「儲存管理員」，選擇 iSCSI，按下「建立」，

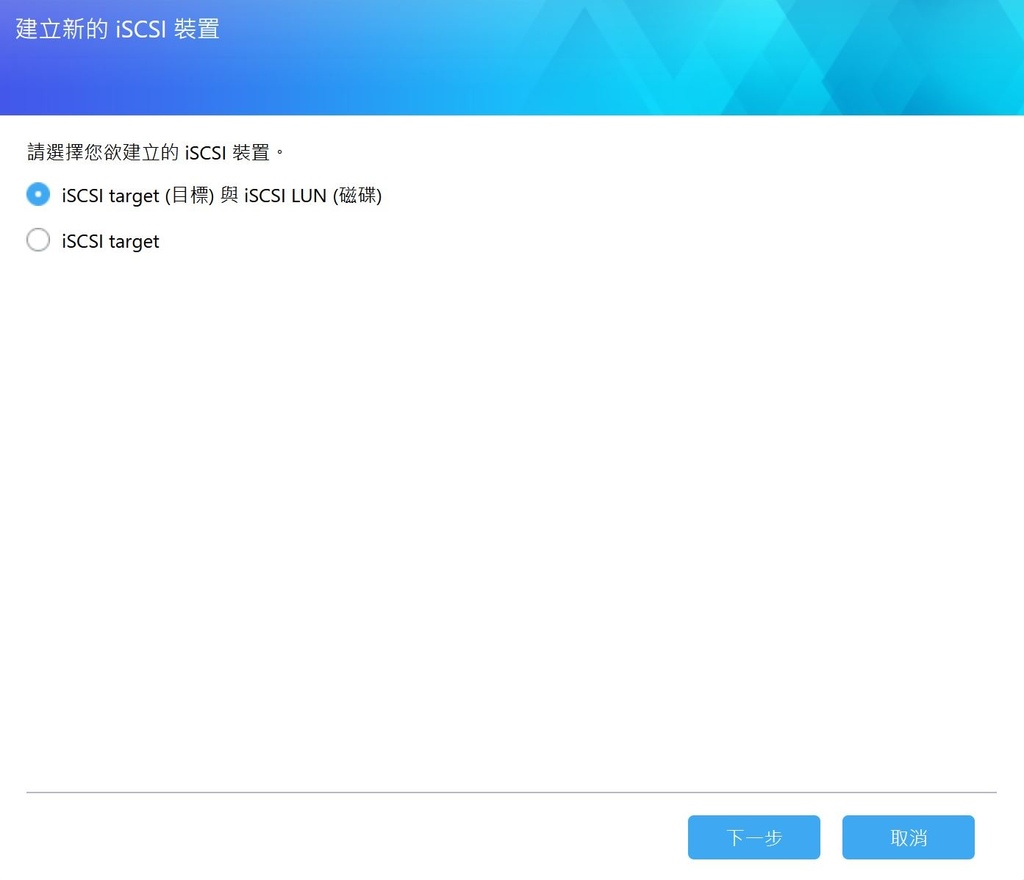

▼選擇「目標」與「磁碟」這個選項，

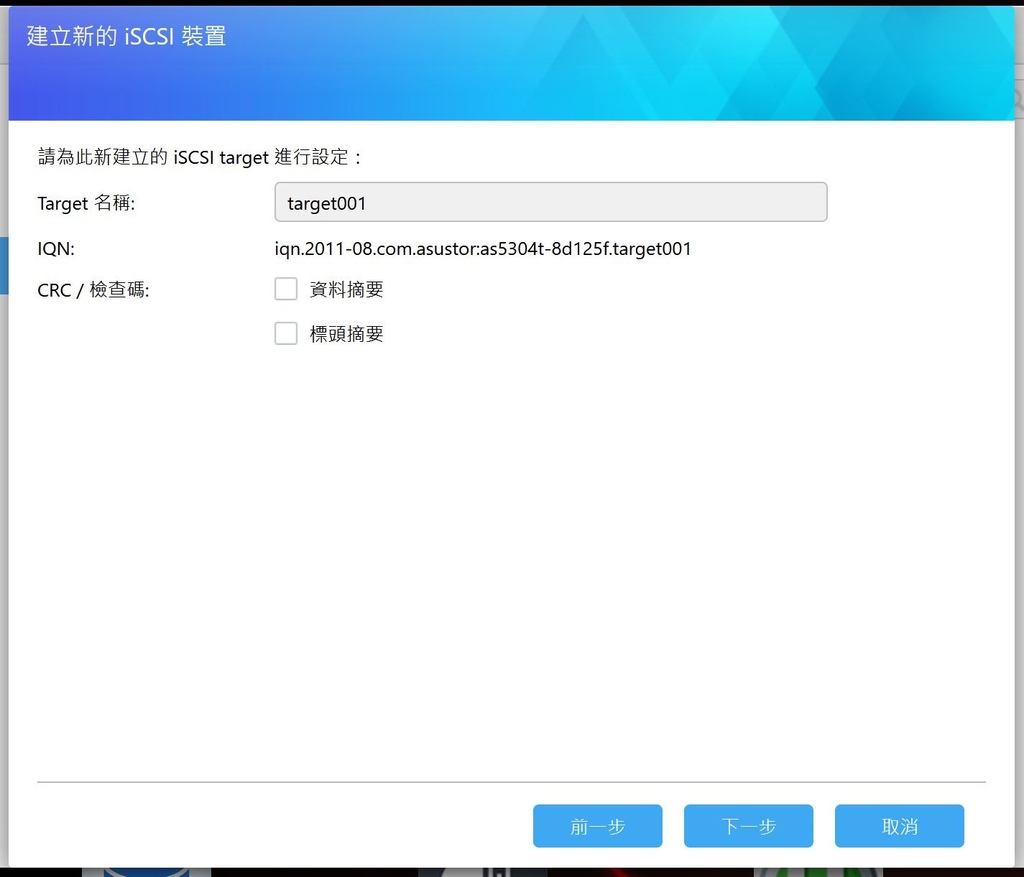

▼為你的「Target 目標」與「LUN 磁碟」取個名字，

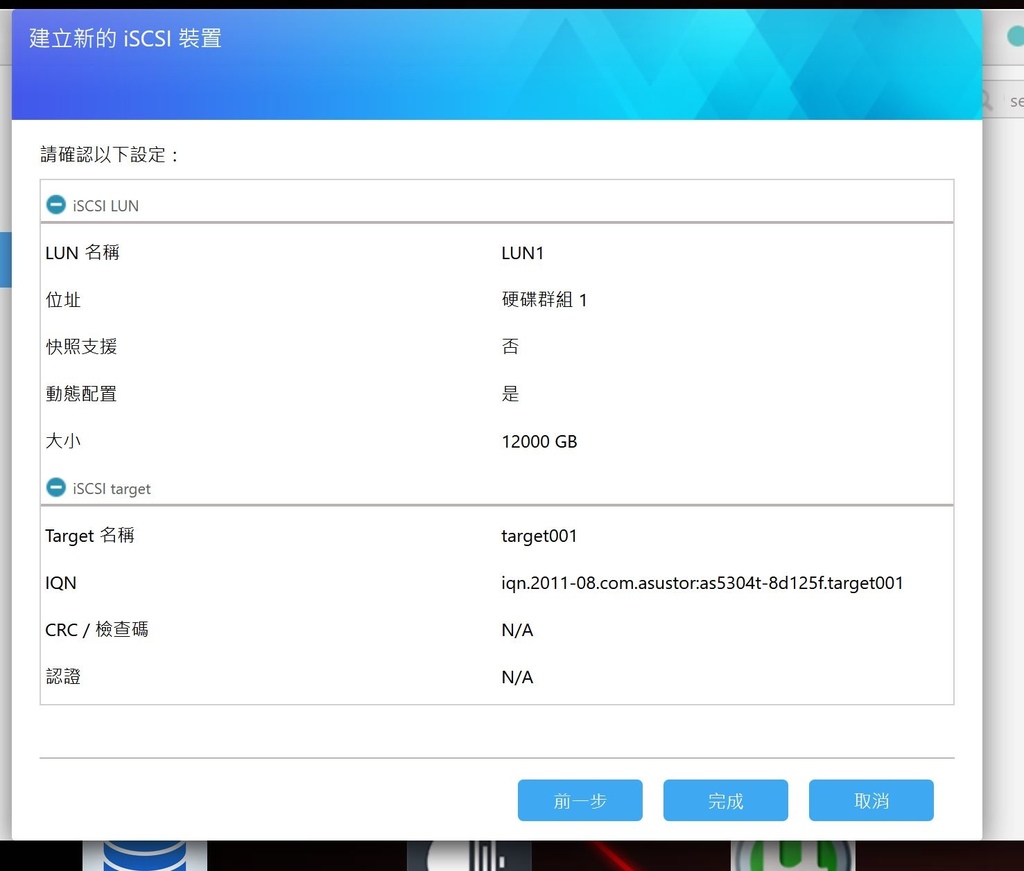

▼因為是從 NAS 中的四顆硬碟撥出一些容量來用，看需要多大可以自行設定，

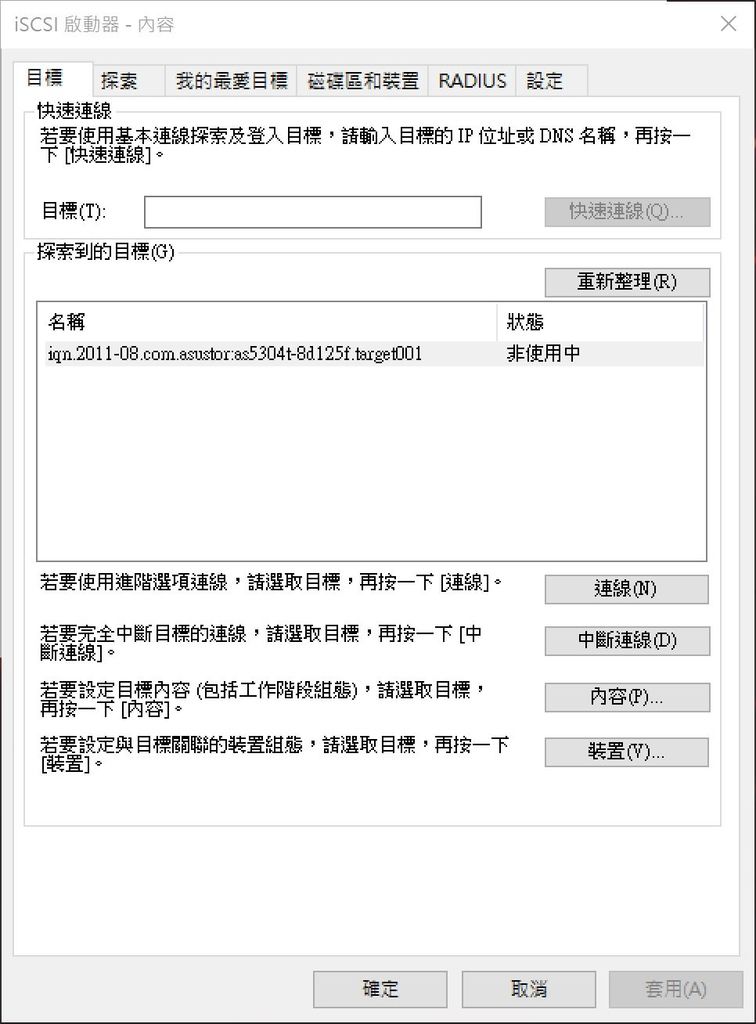

▼由 Windows 中找到「iSCSI 啟動器」，這時輸入你 NAS 的 IP 應該就可以找到目標，直接連線，


▼執行 Windows 中的「磁碟管理」，這時候發現多了一顆硬碟就代表設定成功了，

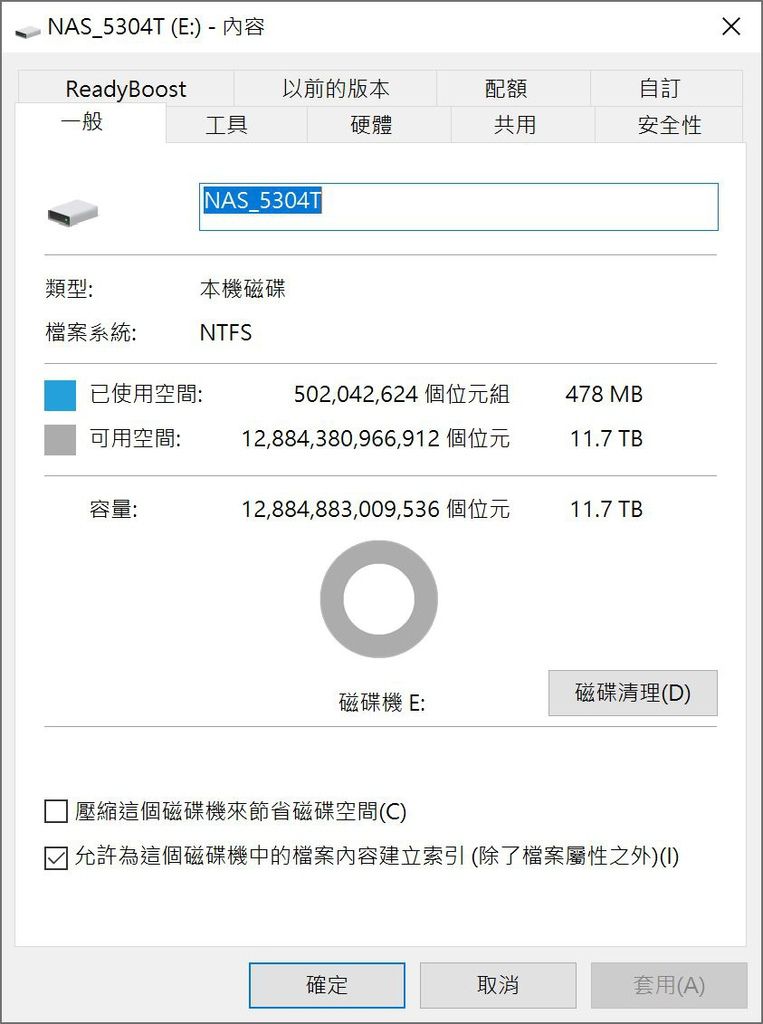

▼檢查一下容量是正確的，


   硬碟速度測試：

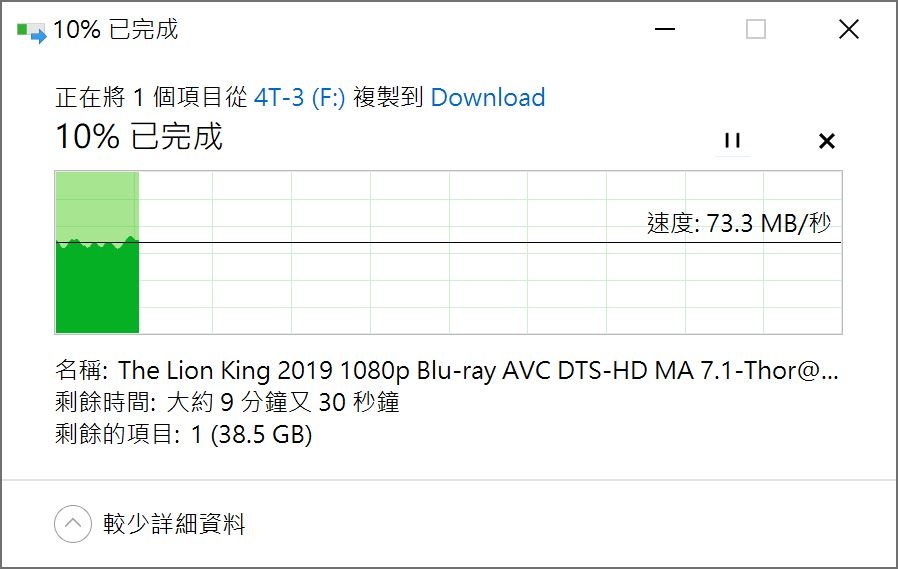

▼直接拷貝檔案到 iSCSI 的速度大約是 70MB/s 上下，( 這受限於許多環境的變因 )

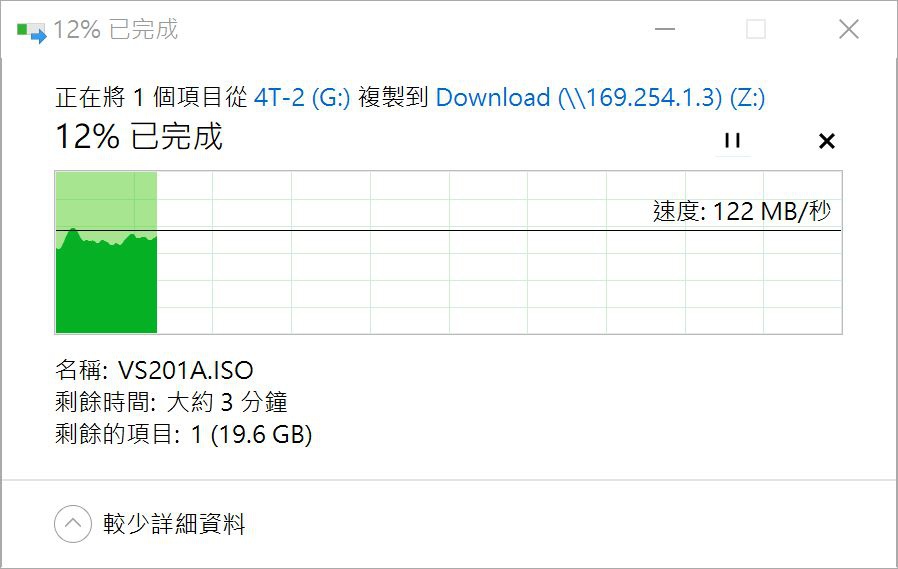

▼如果是掛載網路磁碟 SAMBA，速度可以達到 120MB/s 左右，


▼如果不透過路由器跟交換器 Switcher，直接以一條 RJ-45 網路線連接到有 10GBps 網卡的電腦 ( 對應 Multi-Giga 向下相容於 2.5GBps )，

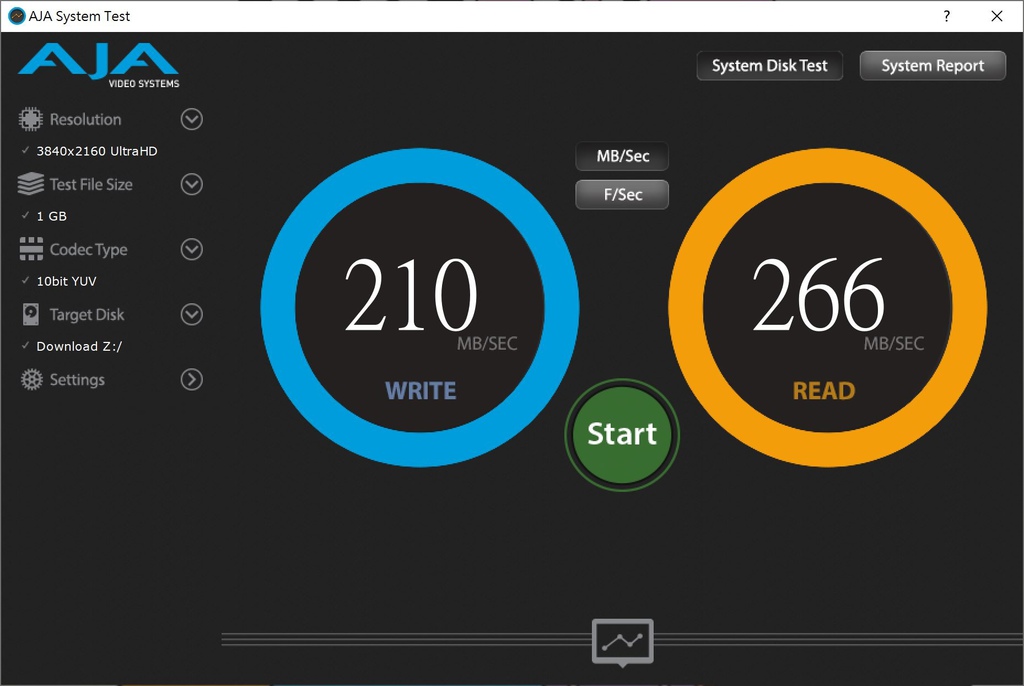

以 AJA System Test 測速，讀 266MB/s，寫 210MB/s，

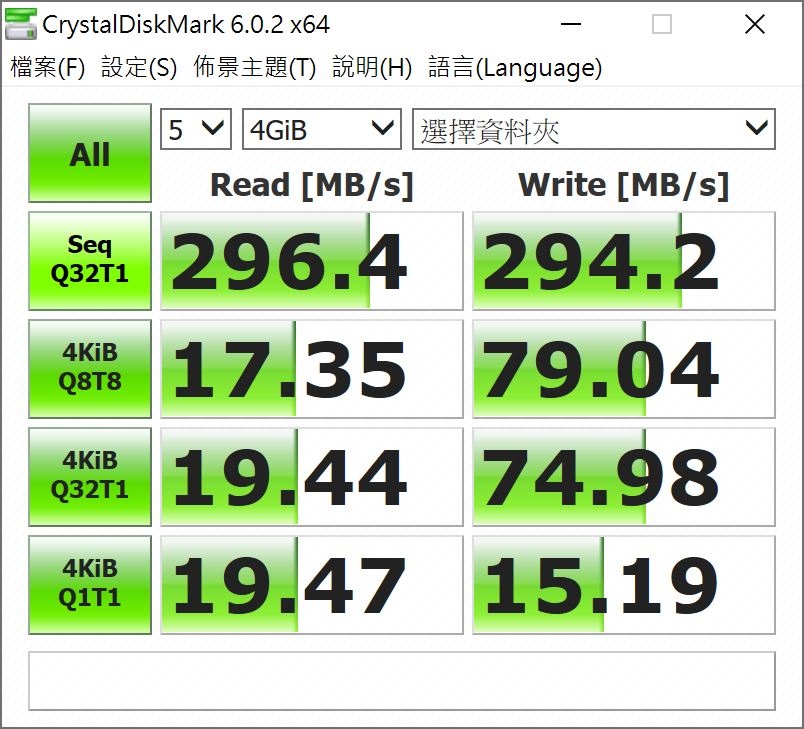

▼以 CrystalDiskMark 6.0.2 x64 測速，讀寫都可以達到接近 300MB/s，速度令人滿意。


  安裝遊戲：



因為已經建立好了一顆 iSCSI 硬碟，這時候就可以當作一般的硬碟來使用，前面提過就算是 Steam 的遊戲也可以安裝在這顆 iSCSI 硬碟，

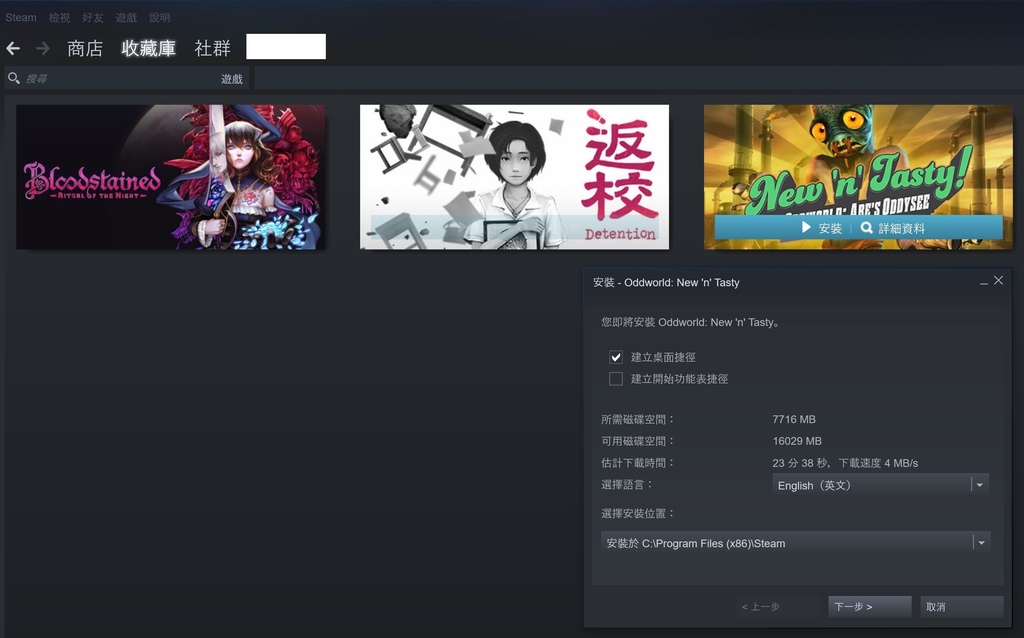

▼遊戲原本預設的安裝路徑是在 C 槽的 Program Files 底下，

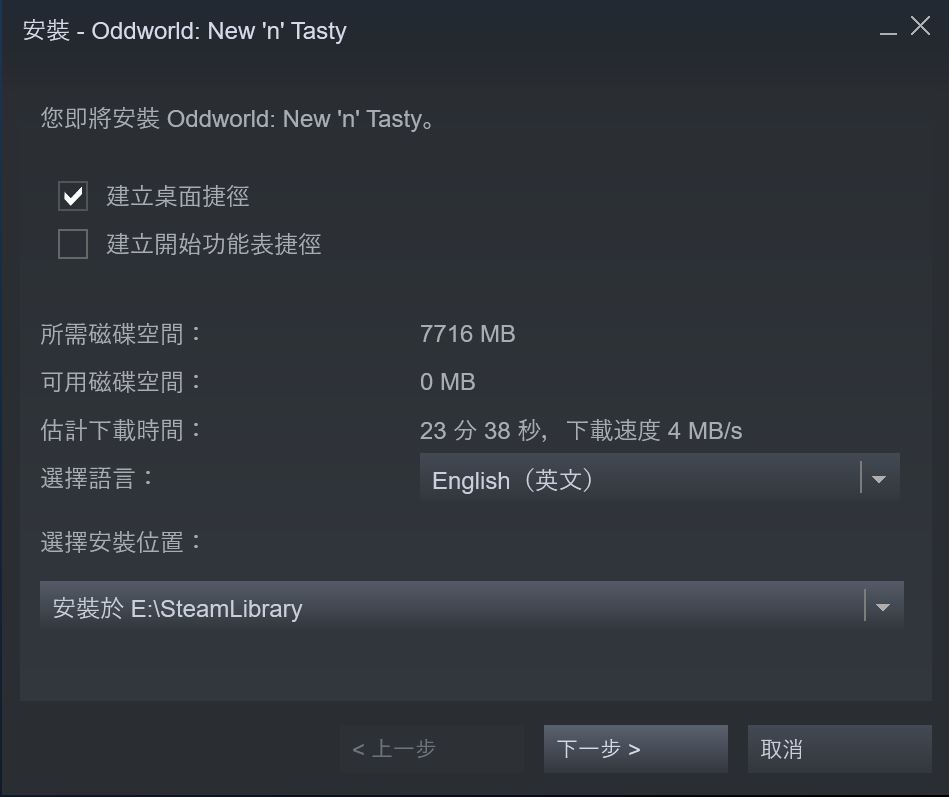

▼現在可以直接安裝在剛剛建立好的 iSCSI 硬碟，安裝目錄改到 E 槽，

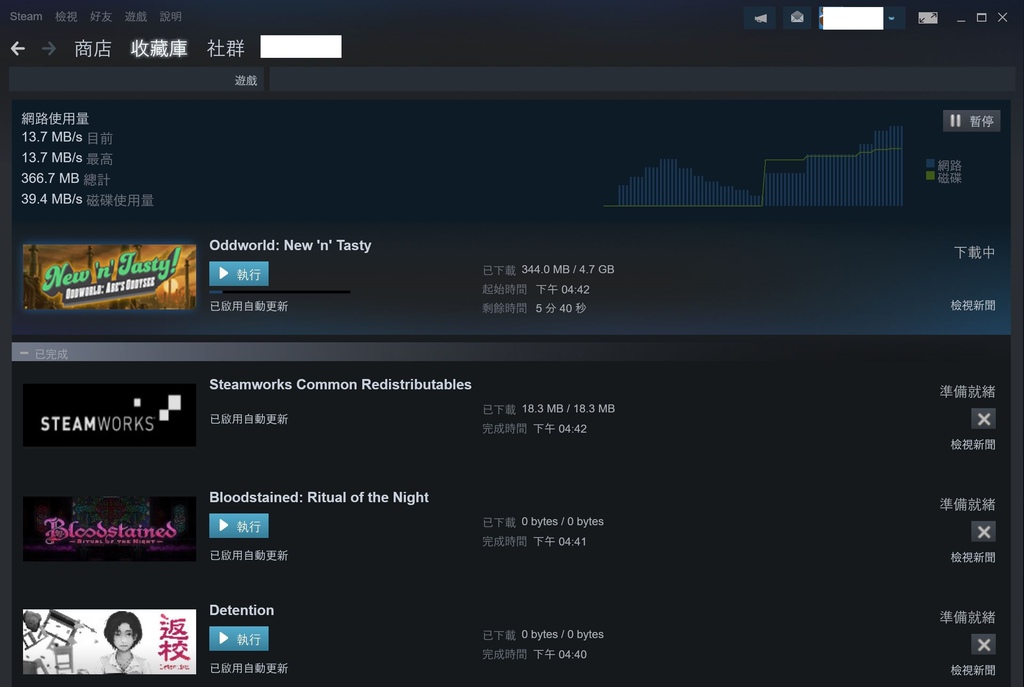

▼照樣可以玩，而且不佔自己電腦的空間，不過想玩遊戲的時候要確保 NAS 是在開機的狀態，


   BT 下載：



NAS 可以當作 BT 下載的伺服器，好處是這樣就不需開電腦了，而且下載好的影音檔可以直接做串流，讓你人不在家也可以享受 NAS 中的影音檔案，
請網友注意影音檔案的著作權法，此處僅作為測試使用
有關 BT 的下載程式有很多種，App Central 中就有知名的 utorrent 與 Transmission 兩種，其實功能上都是差不多的，底下是使用 Transmission 的示範，
▼先安裝 Transmission，

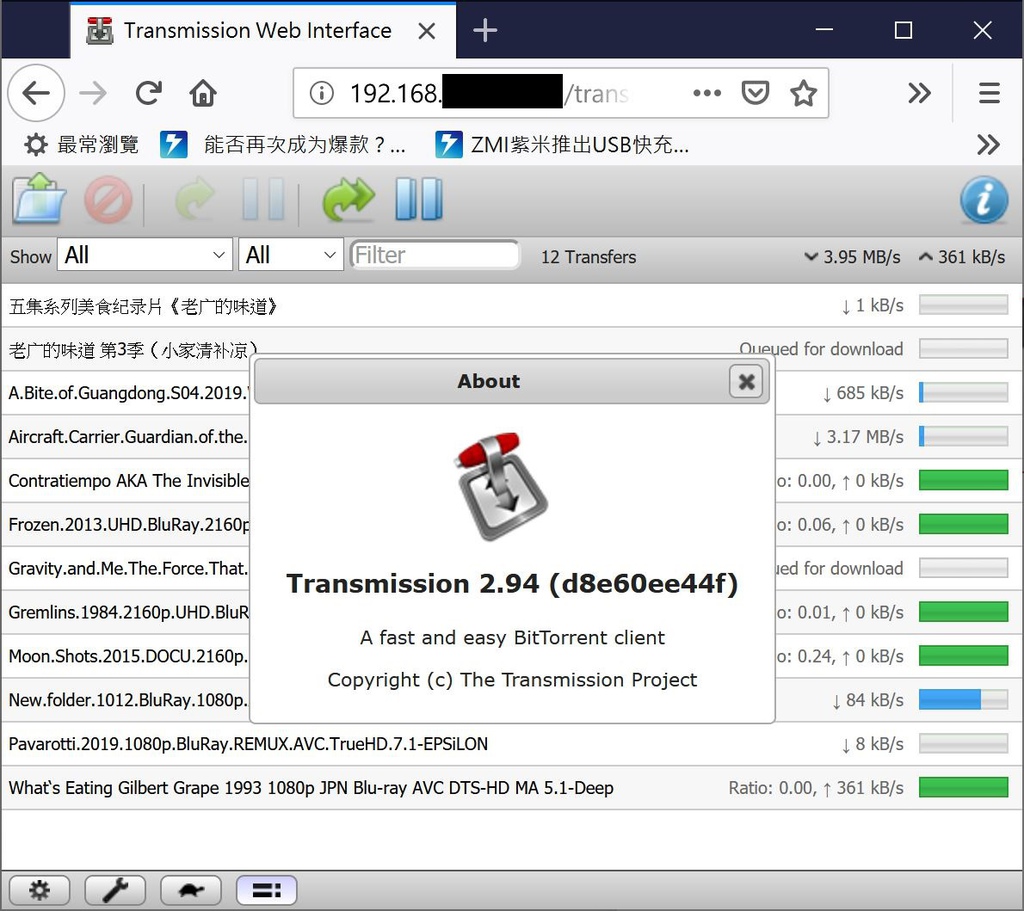

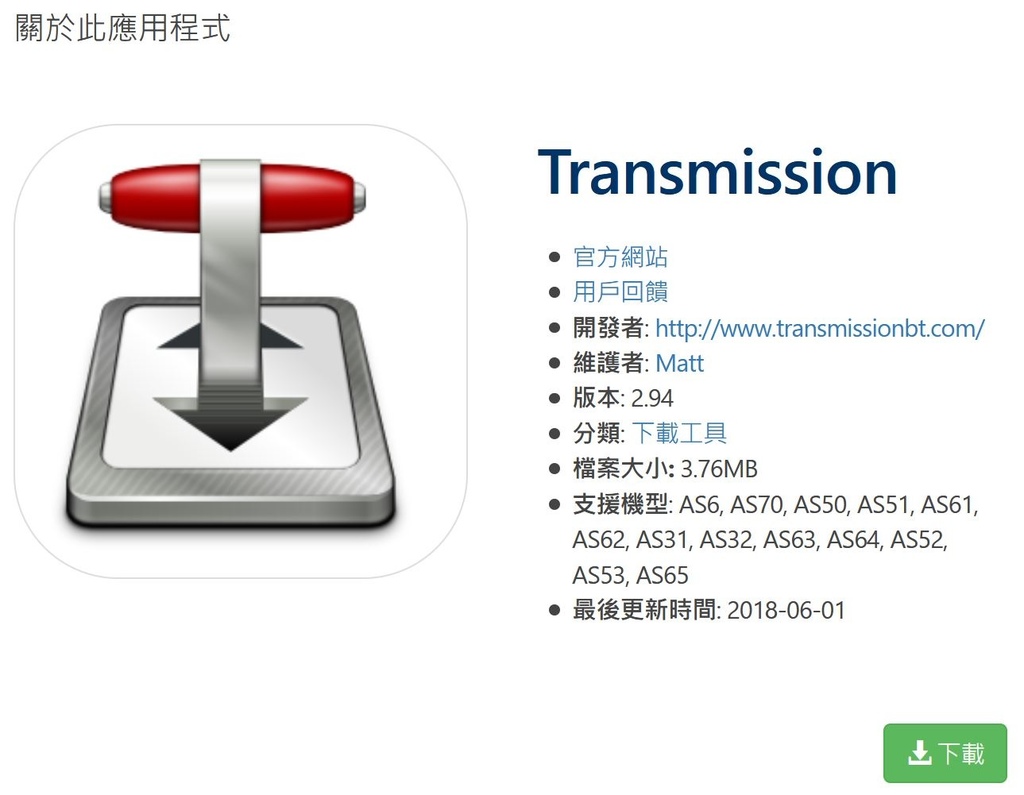

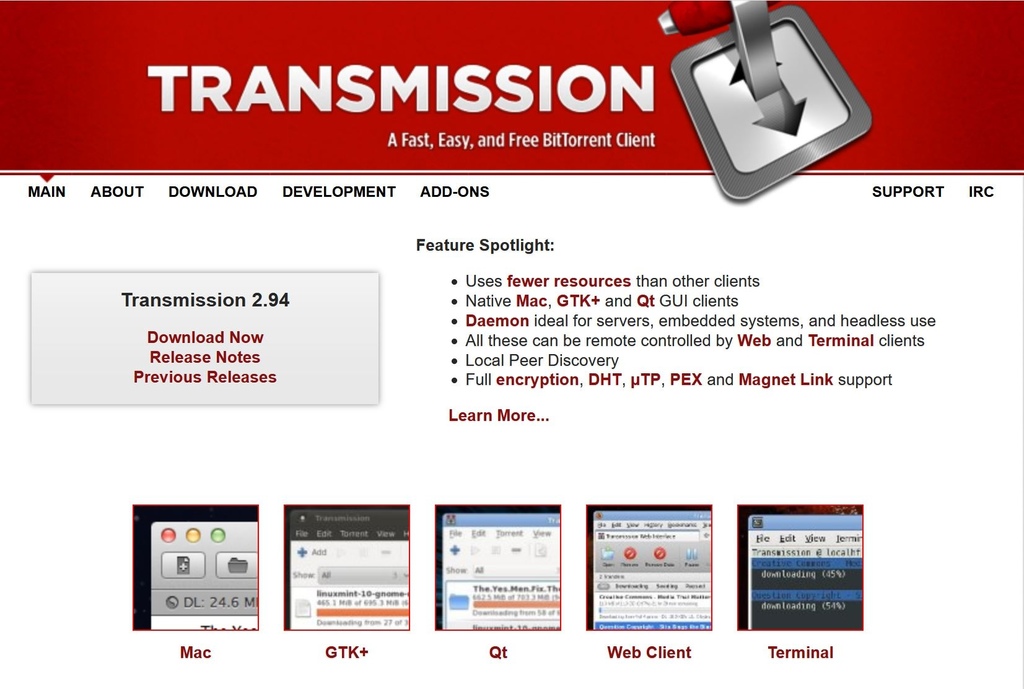

▼Transmission 目前的最新版本是 2.94

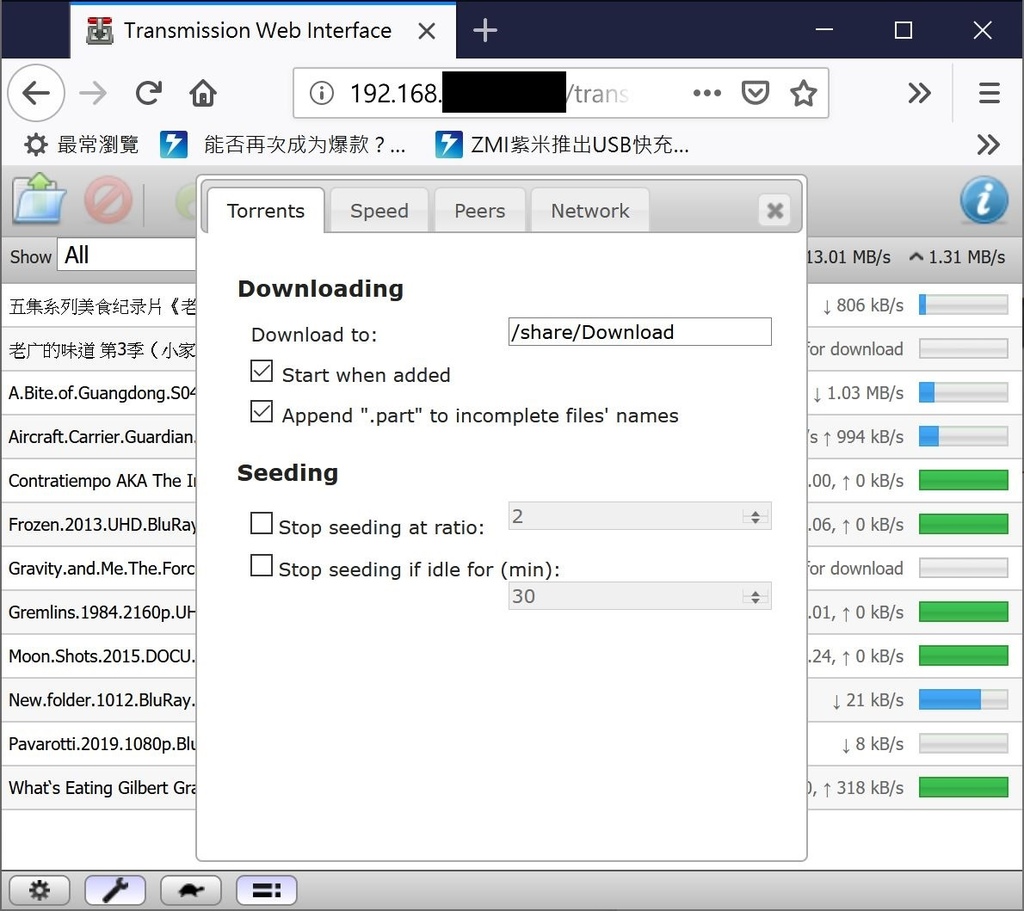

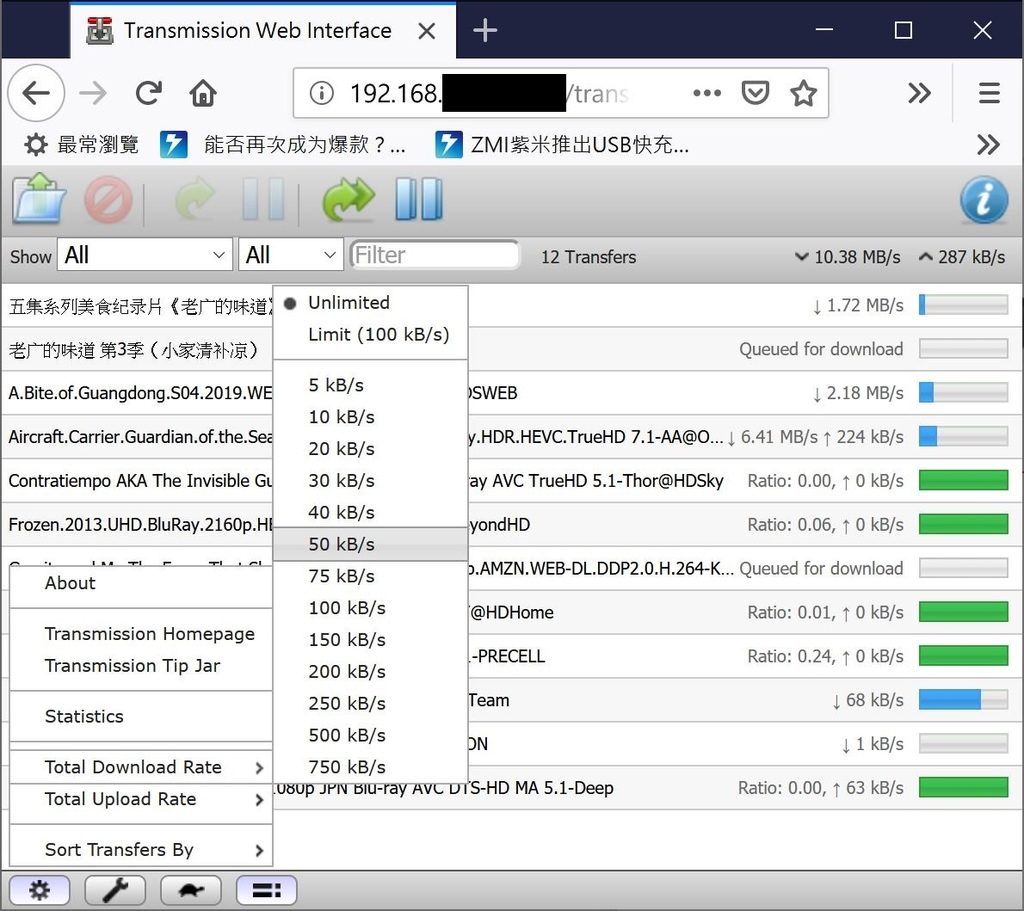

▼把取得的種子檔案上傳之後就可以開始下載，選項中也有多個項目可以設定，跟電腦版都相同，非常方便，




   Plex Media Server：



下載了檔案之後，如果想在戶外使用各式平台讀取 NAS 中的影音檔案，除了官方的手機 Apps 以外，Plex Media Server 是其中一個好選擇，

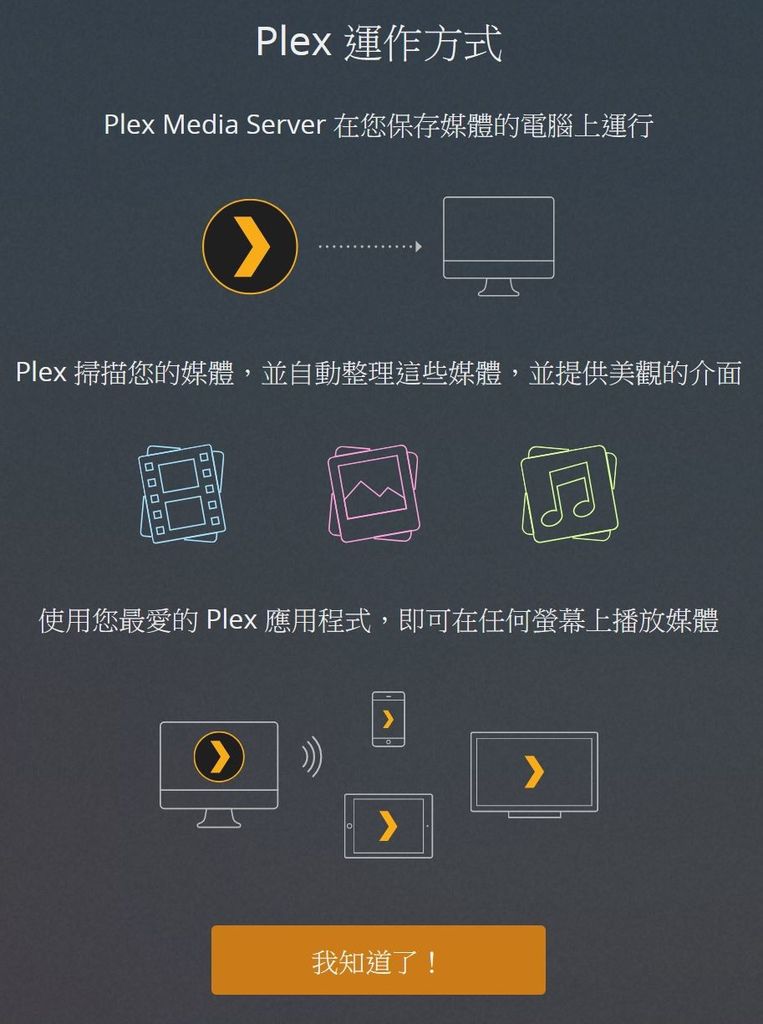

▼它的好處在於可以幫你整理檔案，不論是照片、音樂、影片、電視節目、甚至是 VR 等等，介面優美且對應各種裝置或平台，不管人在何處只要有網路都可以連上。

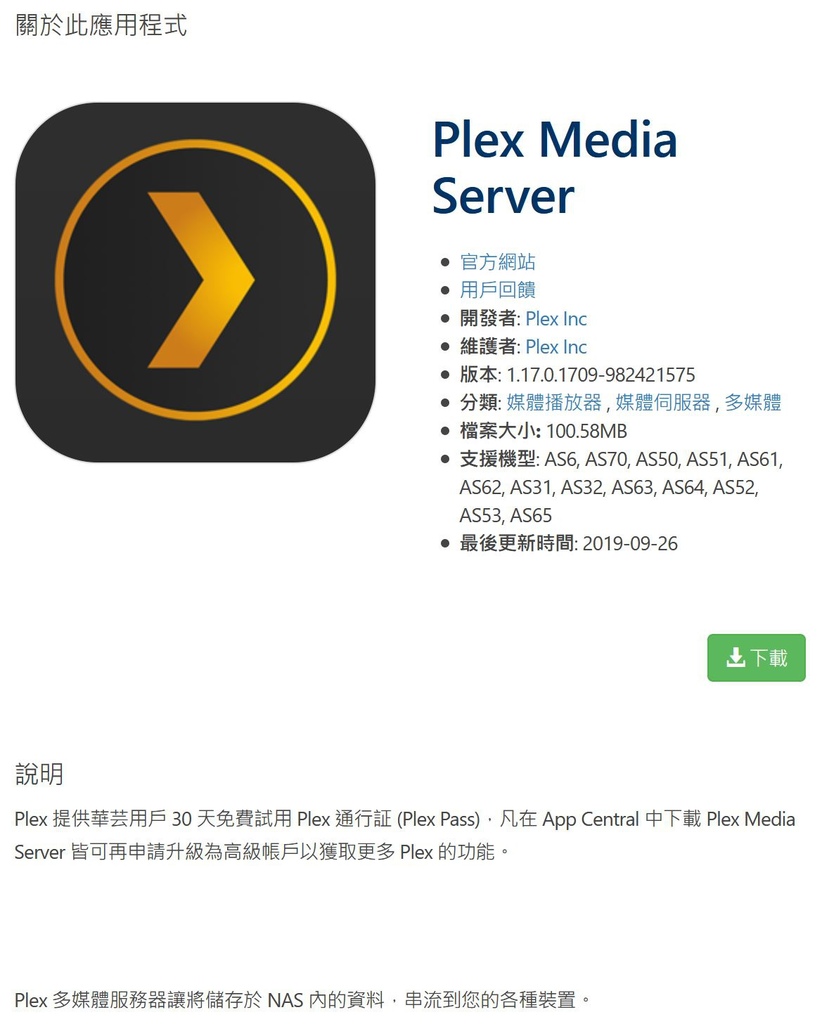

▼這個軟體如果需要進階的功能是需要費用的，不過華芸的 NAS 用戶可以獲得 30 天的免費試用，

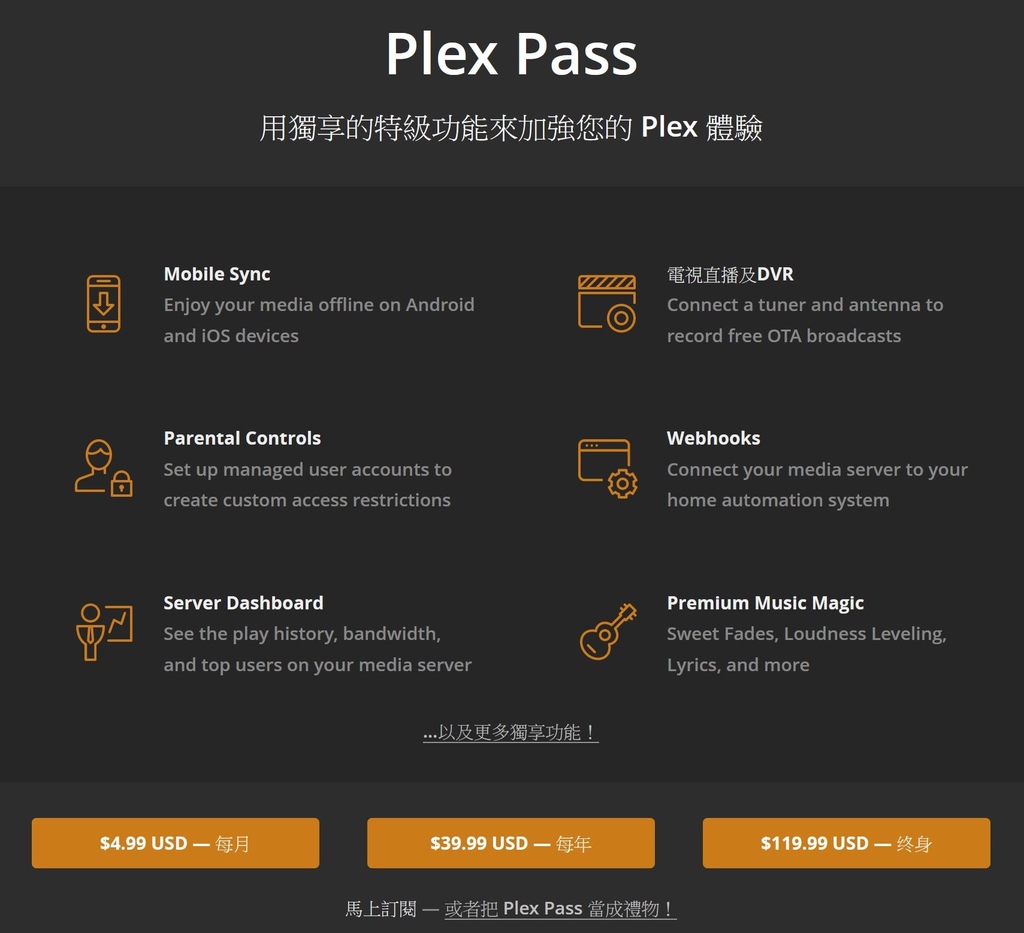

▼所謂付費的 Plex Pass 依據時間長短跟分為不同的等級，有月費、年費、或是終身版等等選擇，這就看各人需求了，

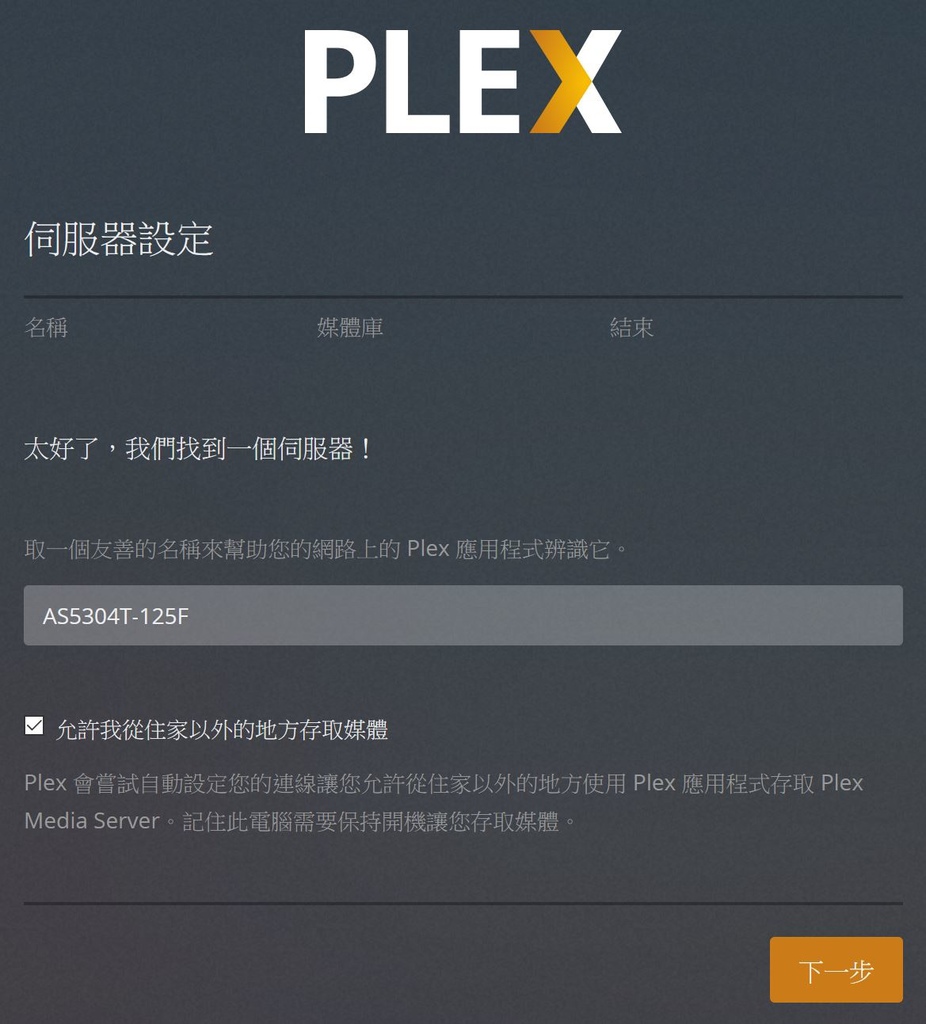

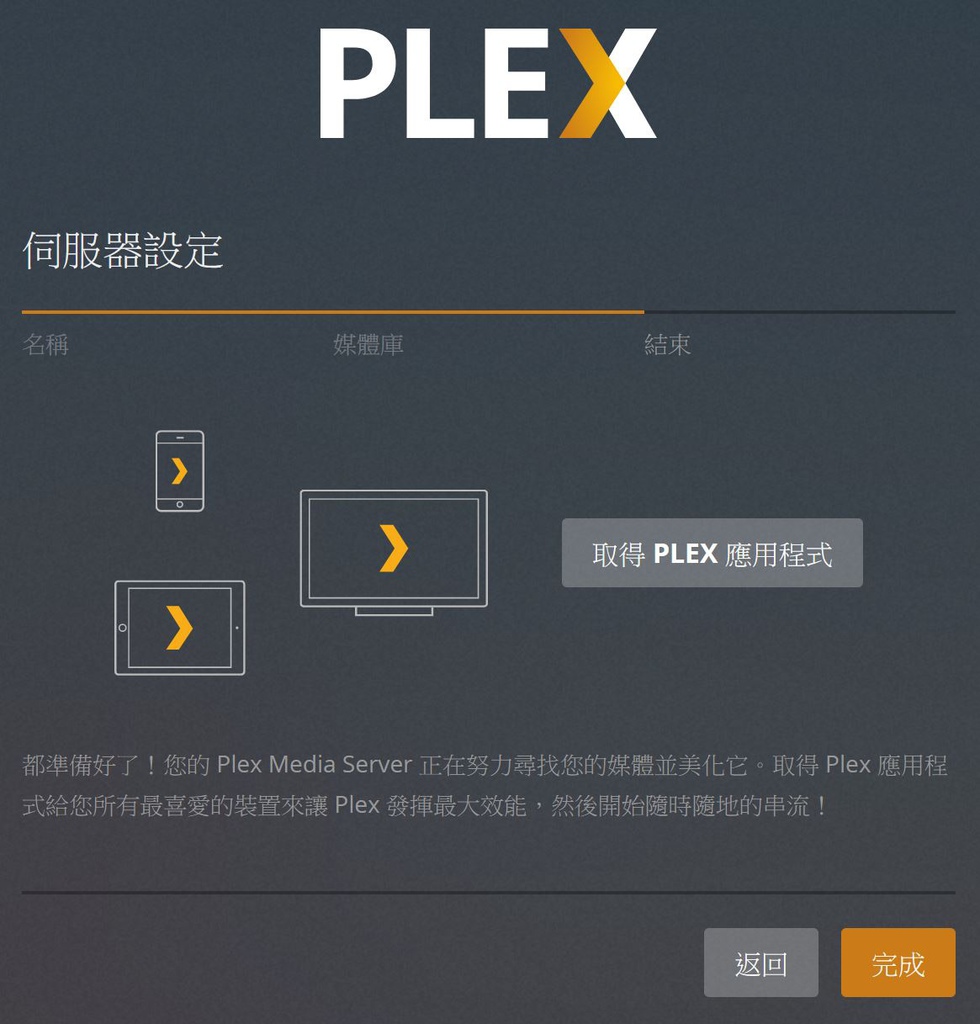

▼由 ADM 中打開軟體之後馬上會搜尋到我們這台 AS5304T，

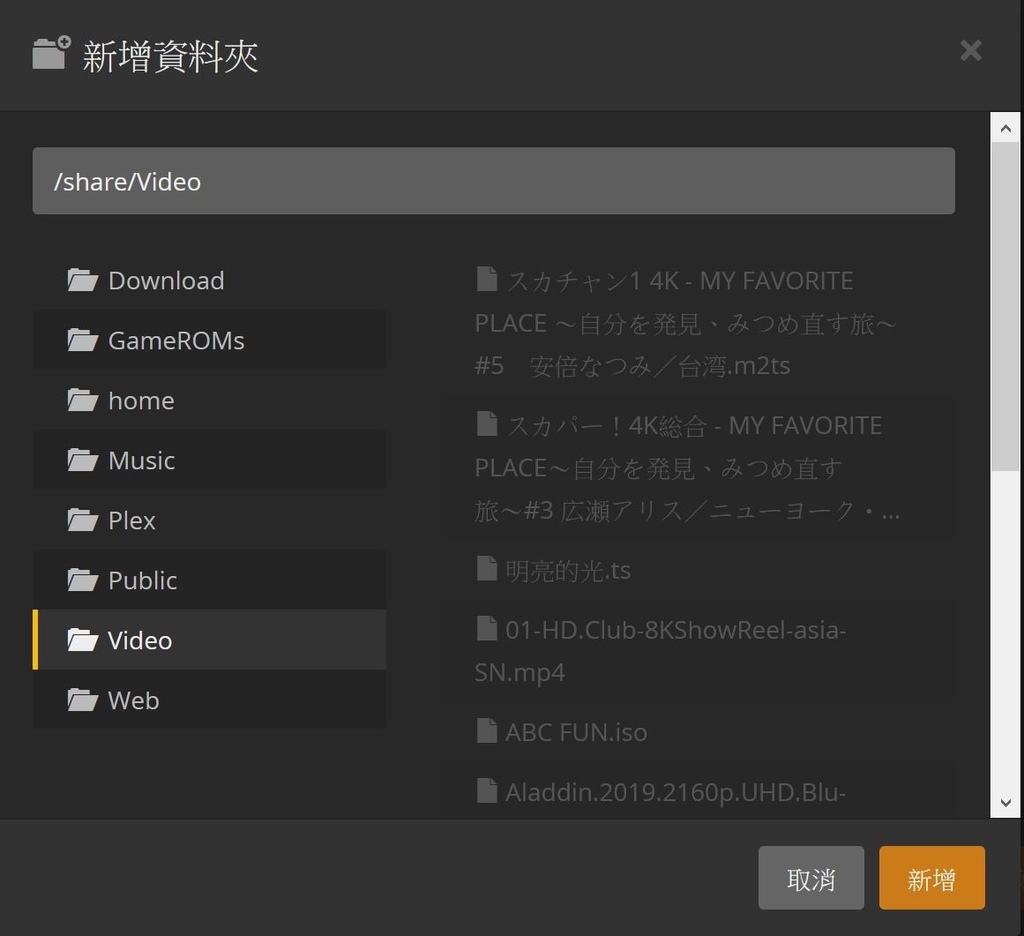

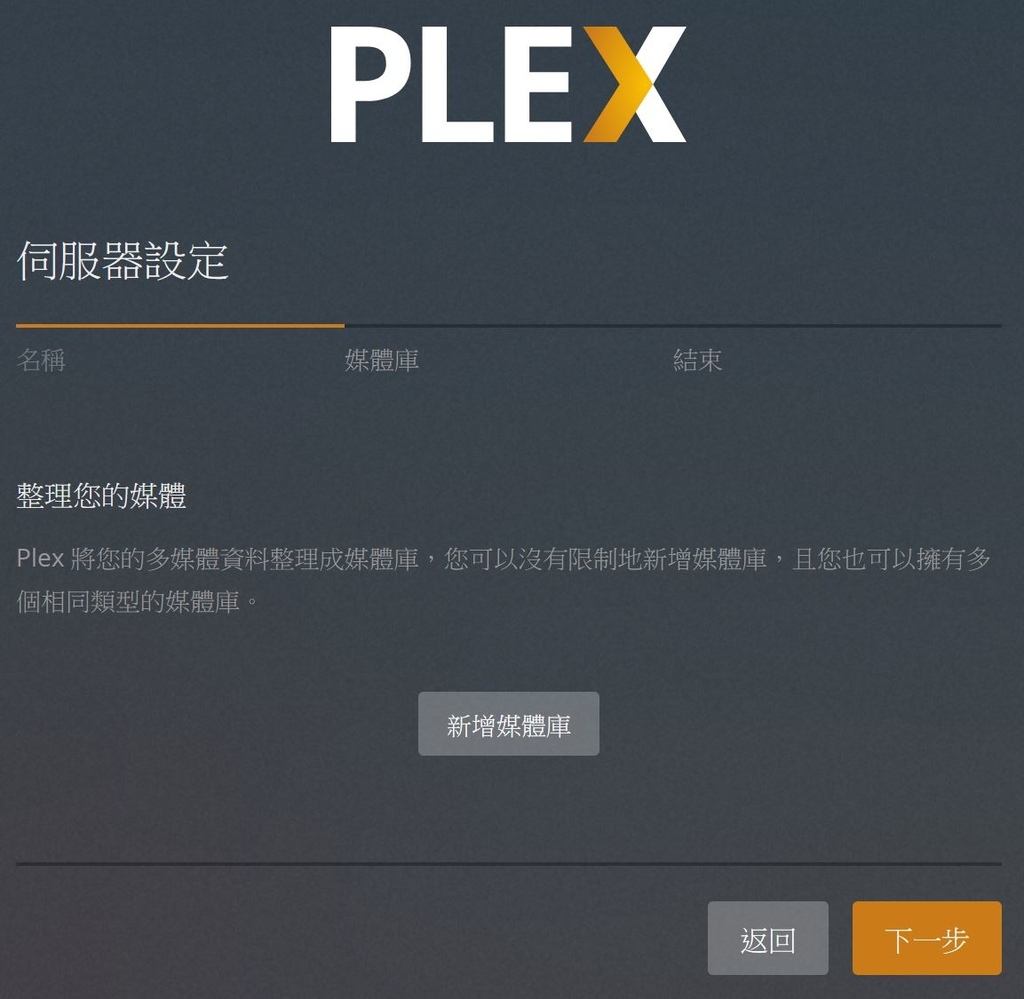

▼在這之前我就預先把一些影片拷貝到 NAS 中的 Video 檔案夾了，所以可以交由 Plex 來整理裡面的媒體，

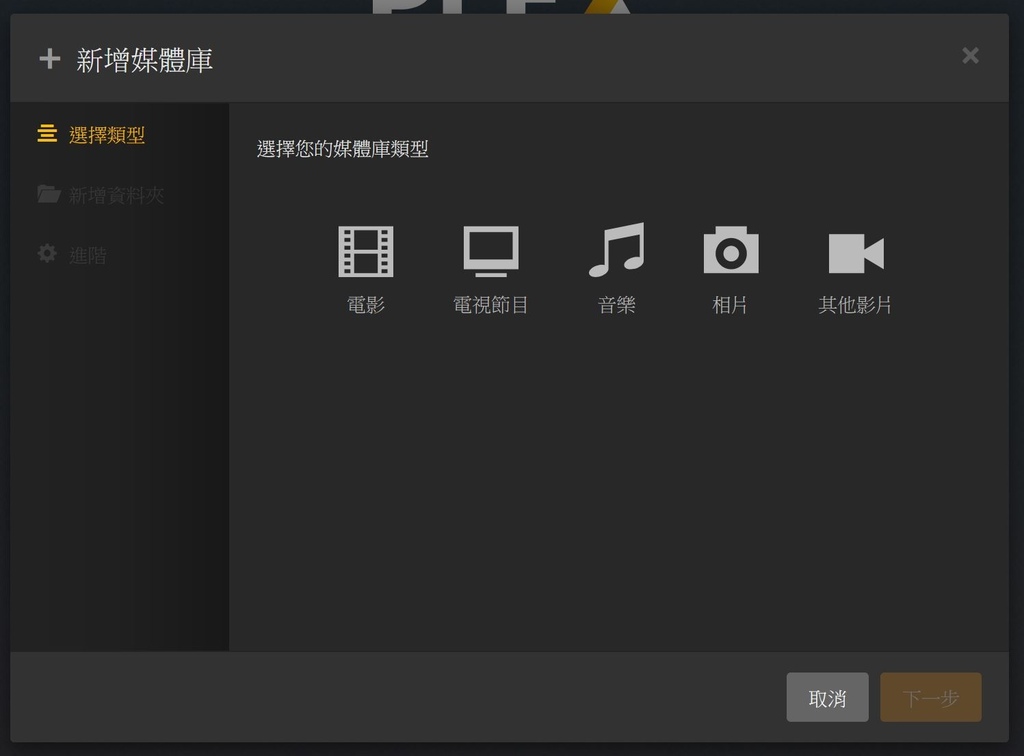

▼選擇媒體的類型，


▼看到影片了，皆為 4K 版本，

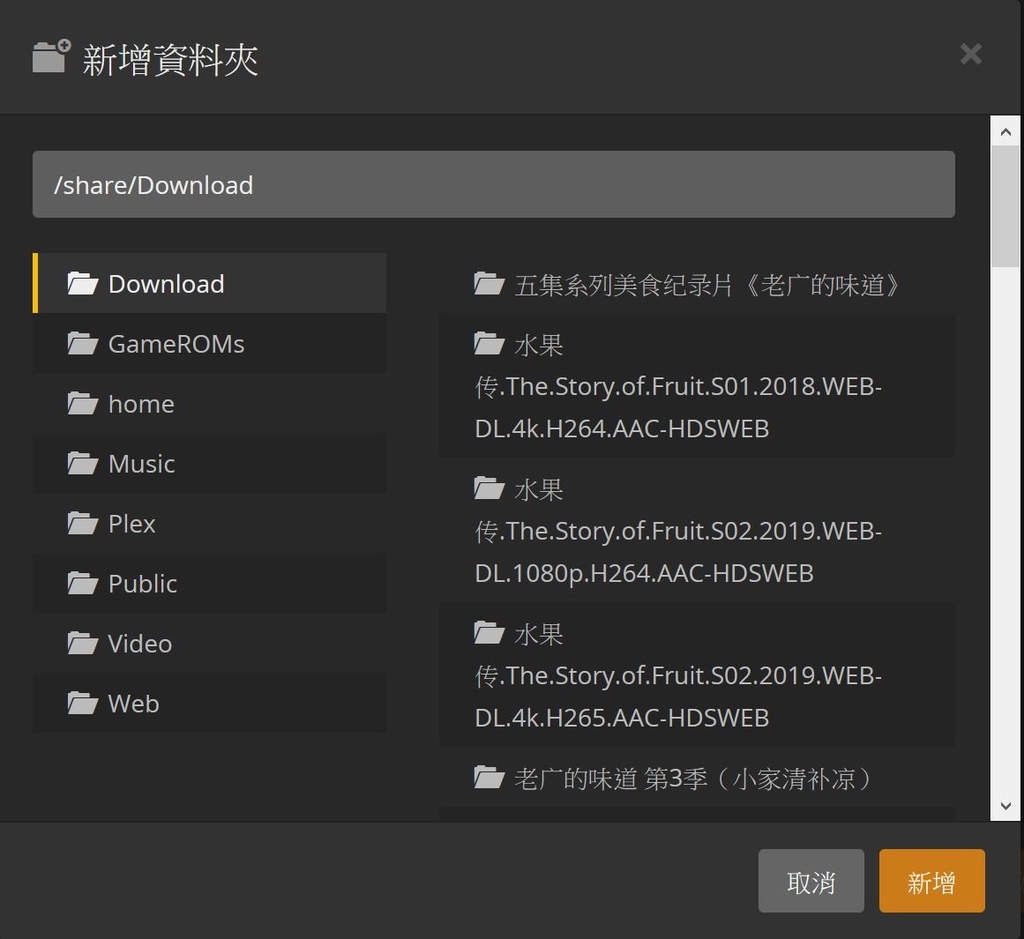

▼因為 Transmission 預設的下載路徑在 Download 裡面，所以也新增一下這裡成為一個媒體庫，


▼之後應該是比對線上資料庫，要稍等一下下，

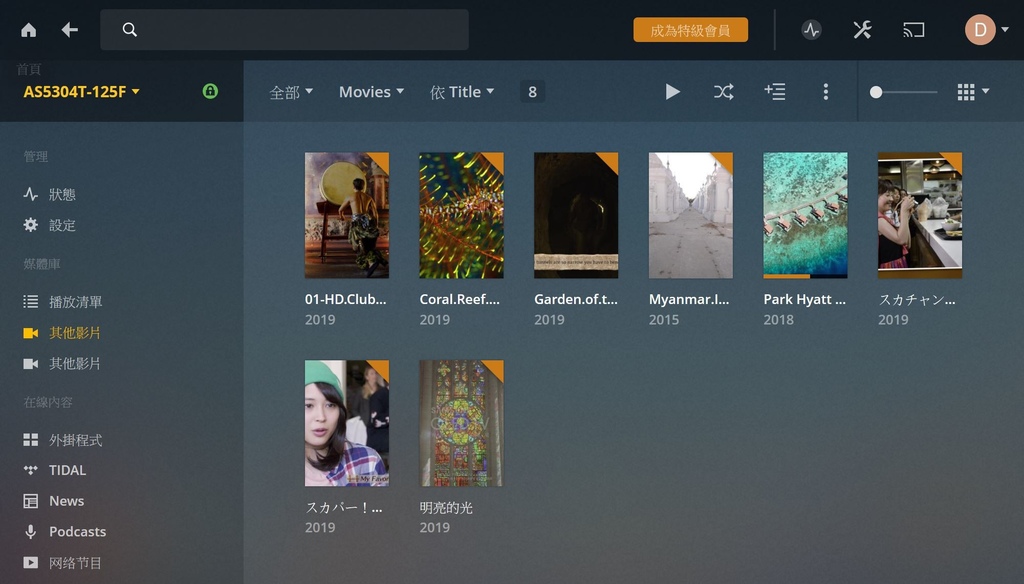

▼果然影片都出現在 Plex 的管理介面，

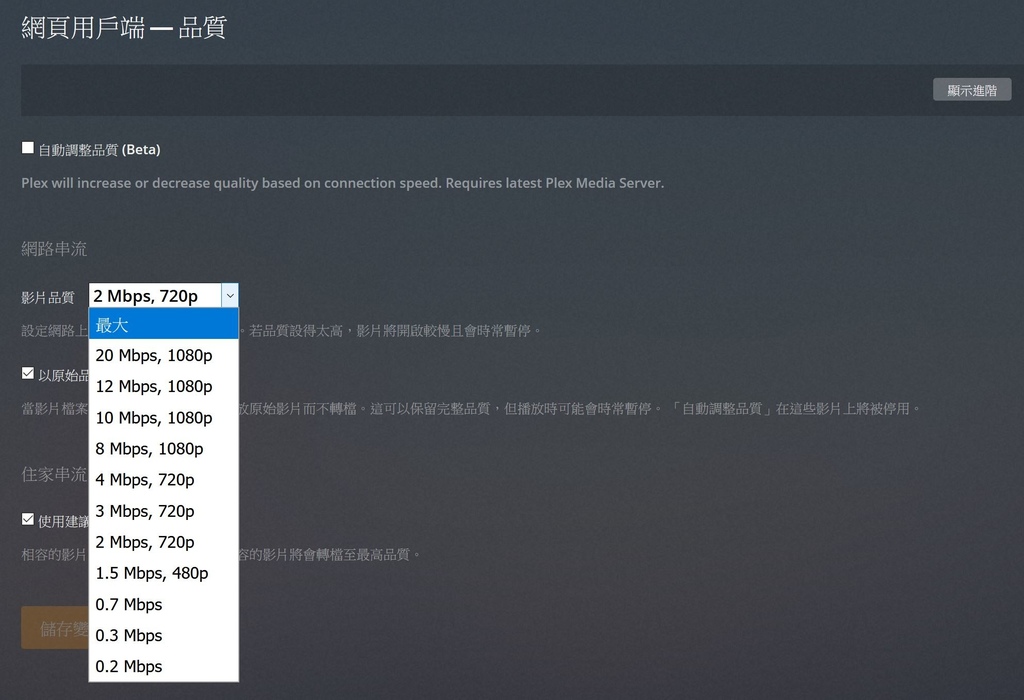

▼可以依據網路頻寬狀態設定自己需要的串流解析度，

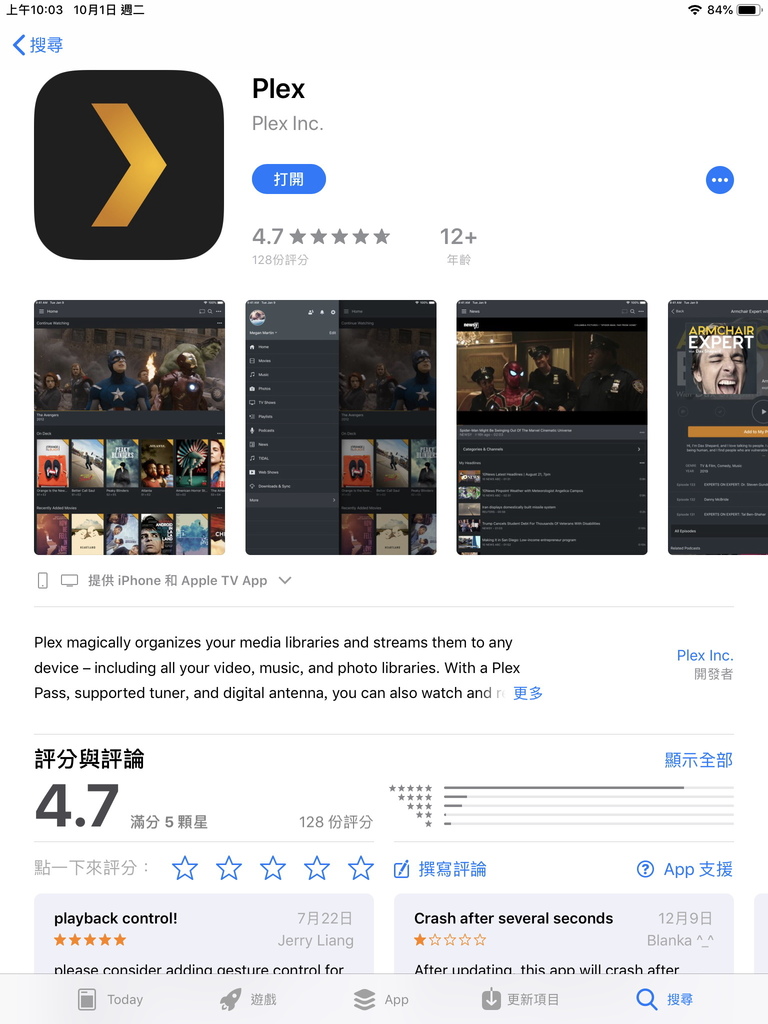

▼測試一下以 iPad 觀賞的效果，先安裝 iPad 版的 App，

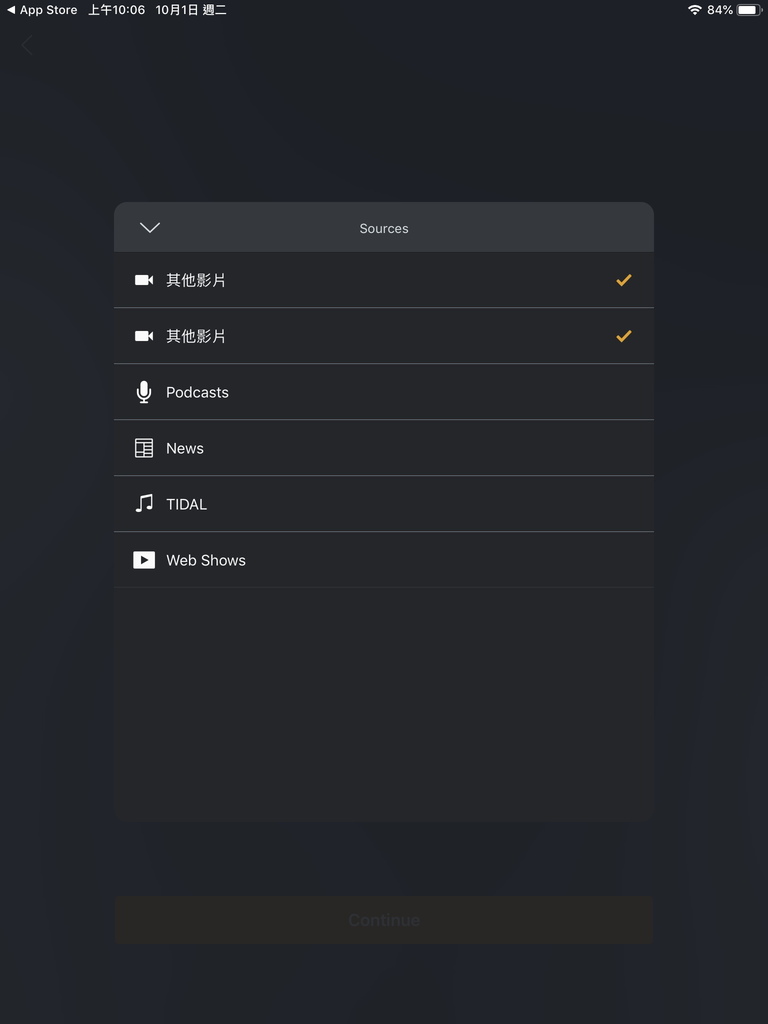

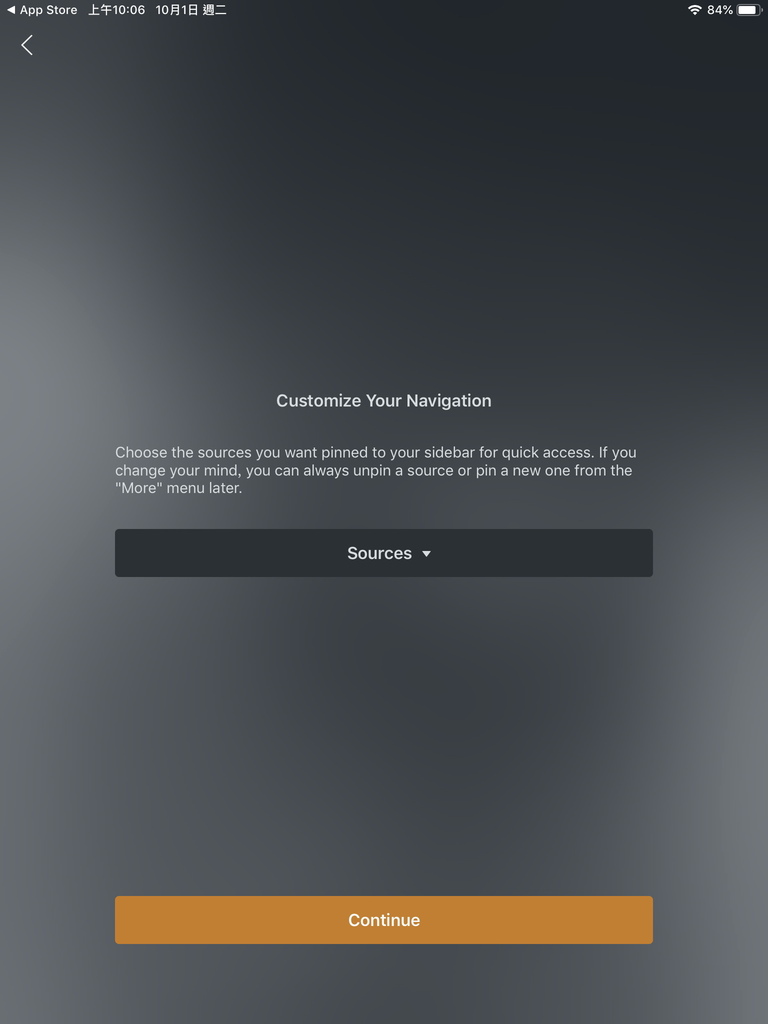

▼添加媒體來源，


▼只要在同一個網路中，馬上會找到剛剛新增的兩個媒體庫，

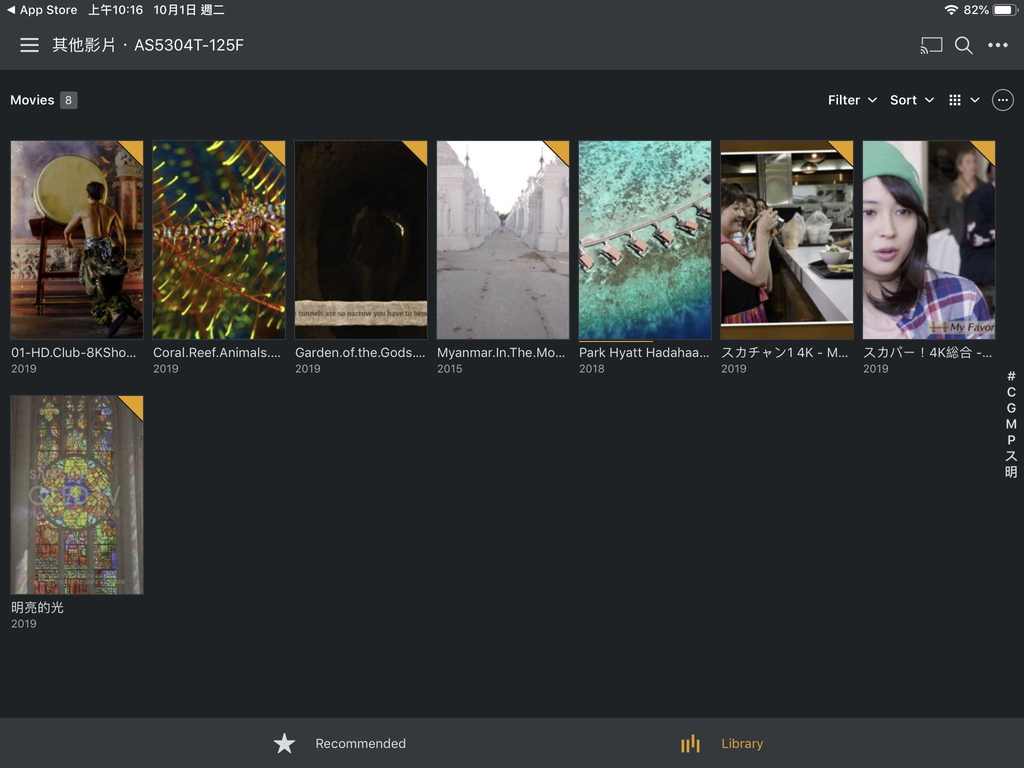

▼影片都搜尋到了，而且有縮圖，

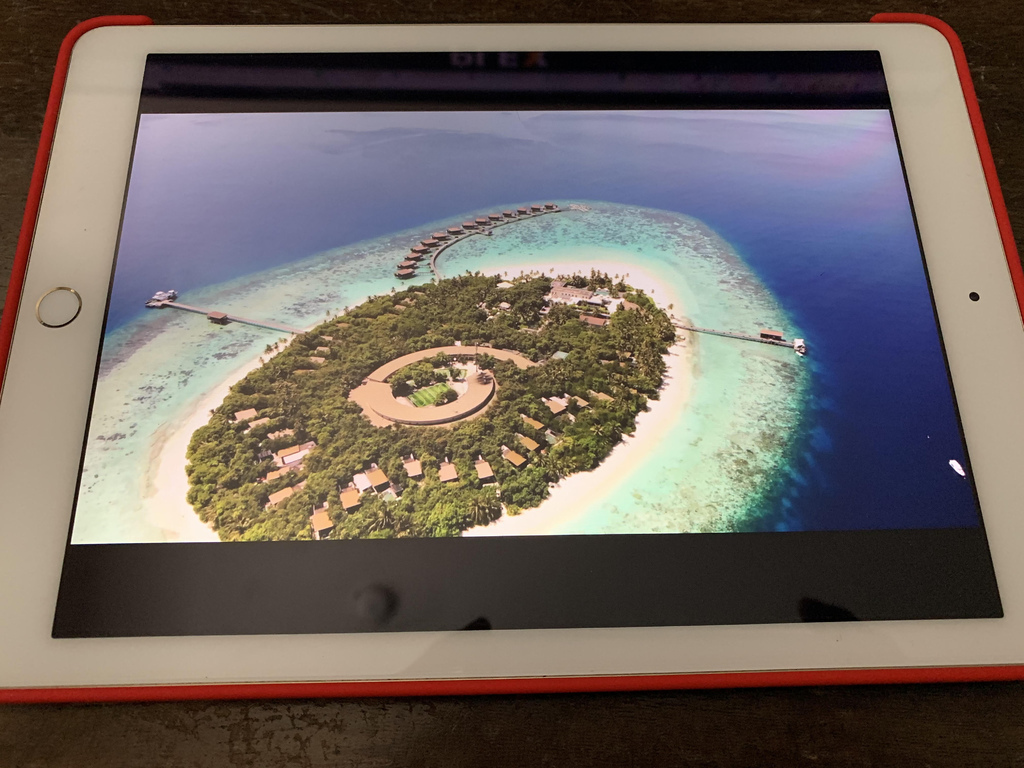

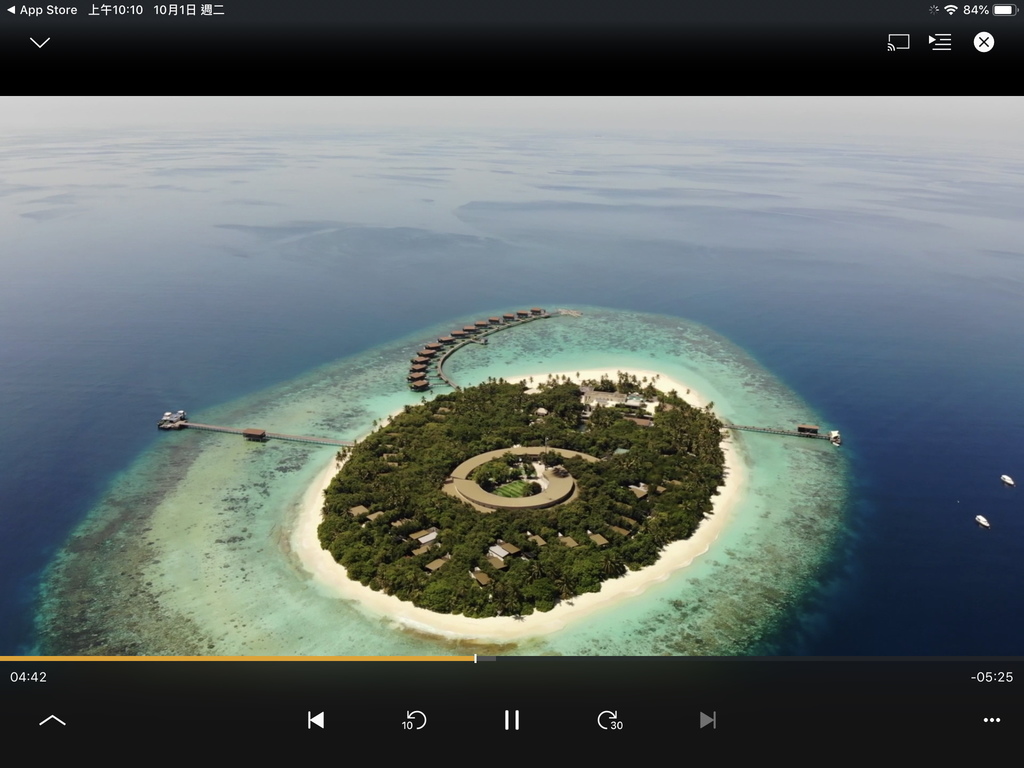

▼實際在 iPad 上撥放，順暢不 Lag，


▼解析度很高，應該有 2048 x 1536，


   總結：



優點：
1. 硬體配置提升，使用體驗比過往機種更佳，三年保固可以安心使用
2. 配備 2.5GbE 網路連接埠，支援網路聚合最高可達 5Gbps 的傳輸速度，檔案傳輸更省時 (電競等級規格)
3. 支援多種外接設備，包括鍵盤、滑鼠、USB Wi-Fi 網卡等等
4. App Central 軟體商店中的 Apps 不斷增加，有各種應用，功能齊全
5. iSCSI 的應用方式可以把一些硬碟空間挪作他用，Steam 平台中的遊戲也可直接安裝。
建議：
若將 NAS 定位為多媒體的儲存中心，一些多媒體的 Apps 是否可以在出廠時直接內建，免去再安裝的麻煩
