[分享] “頭頂低音炮炸碉堡”13顆低音炮的終極玩法

  [複製連結]

發表於 2021-3-20 23:15:12 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
本文章最後由 hsuan 於 2021-4-29 07:24 PM 編輯

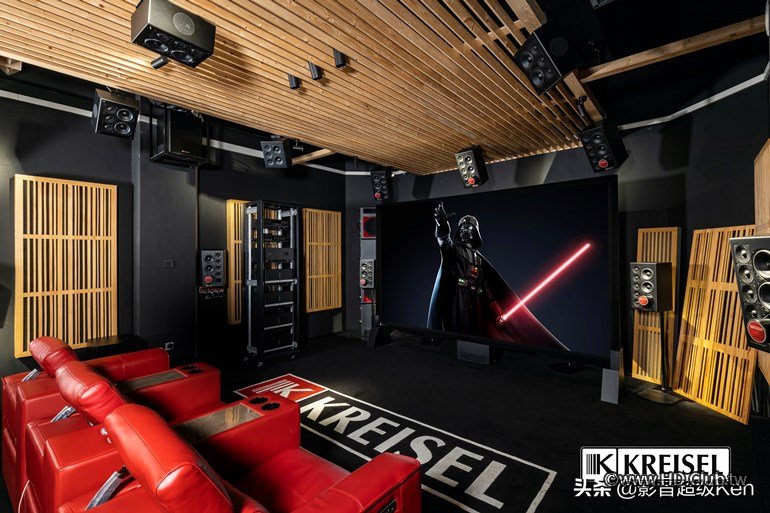

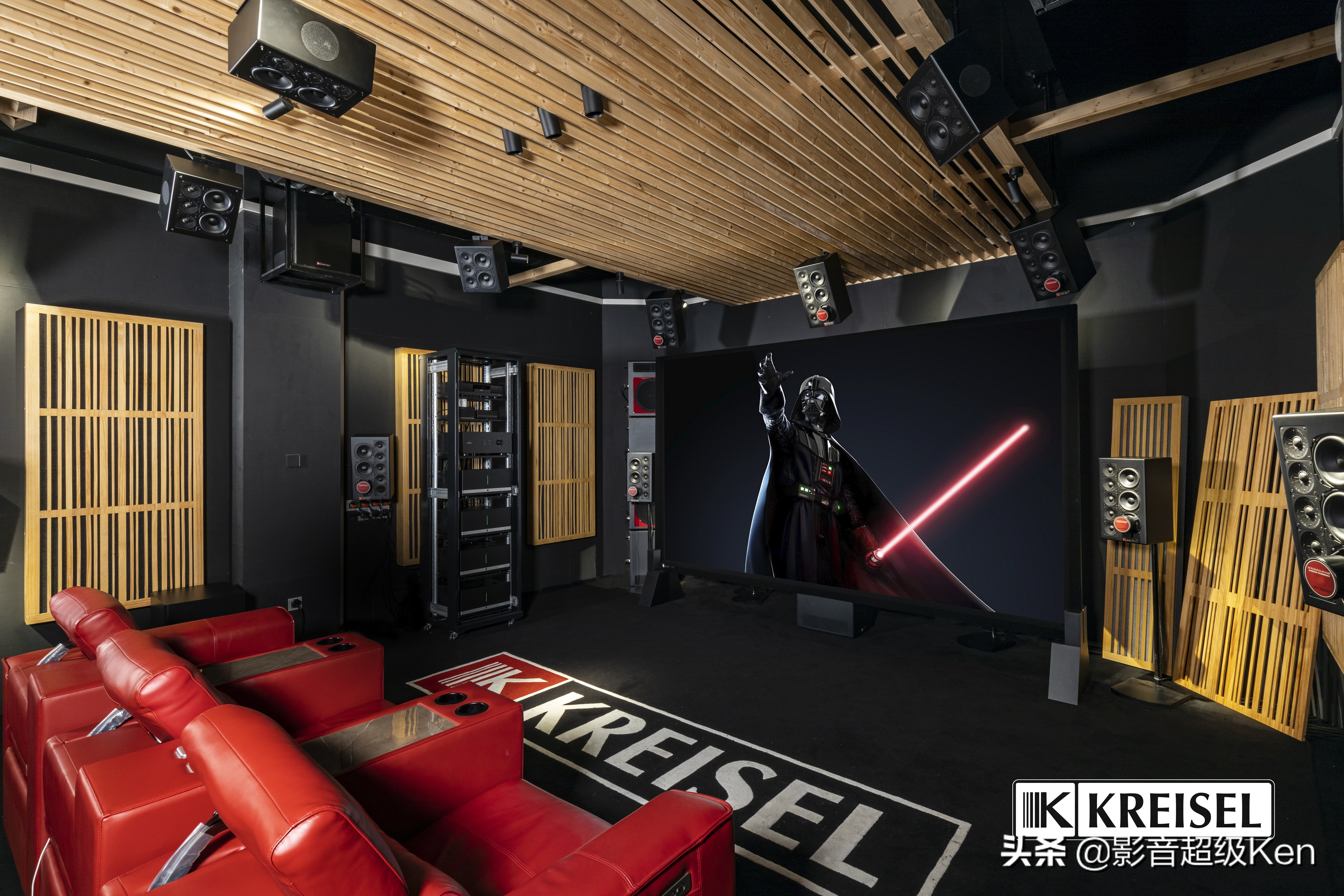

大家好,我是对岸的Ken,好久没来这里。最近我又升级了视听室的设备,应WEST站长的邀约特此在这里和大家分享一下

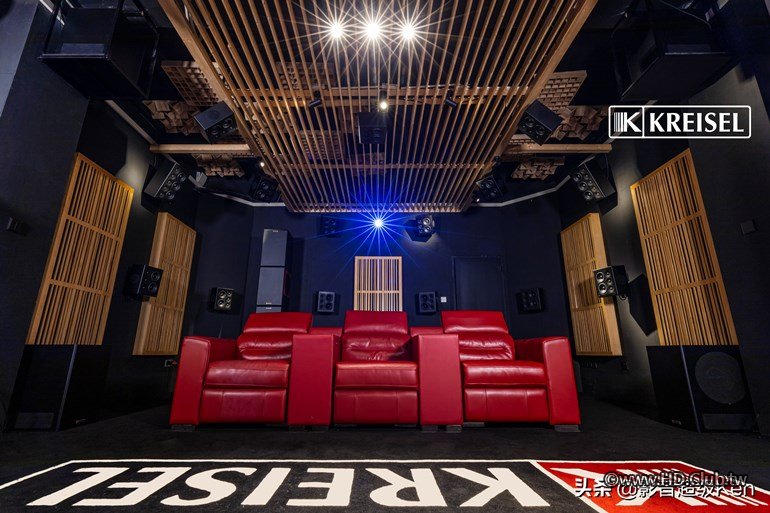

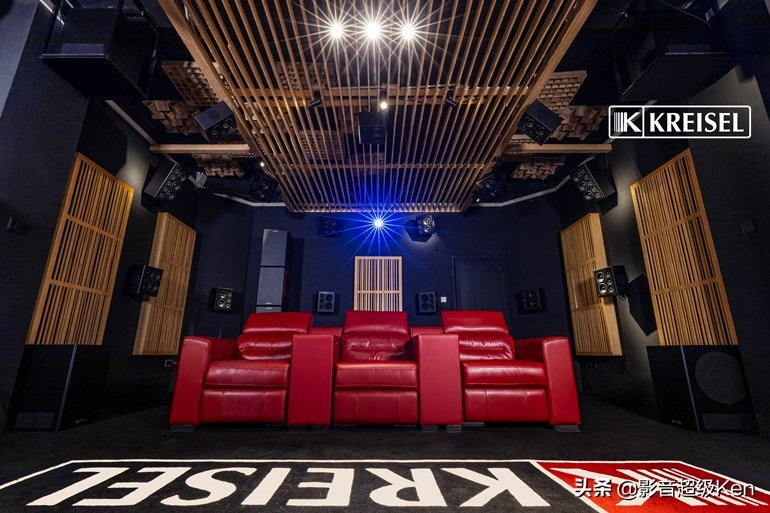

年前(前文)我给Ken Kreisel(以下简称KK)视听室增加了2颗天空炮、2颗环绕炮、1颗前声场炮,让低音炮的总数量达到了惊人的13颗,比一般常见的7.1.4共12个喇叭还要多。用这么多低音炮不是声压不够,就像V8、V12发动机一样,哪怕是低速行驶,那种从容宽松是高功率小排量涡轮机给予不了的,用这么多低音炮是为了:
1、减少每颗低音炮工作的强度,减少失真。
2、利用多炮抵消房间驻波,减少波峰波谷,减少EQ介入的深度和失真,让低频更均匀。
3、利用风暴的Bass Zone多区域低音炮功能,定向映射低频。

天空炮源之于杜比全景声标准

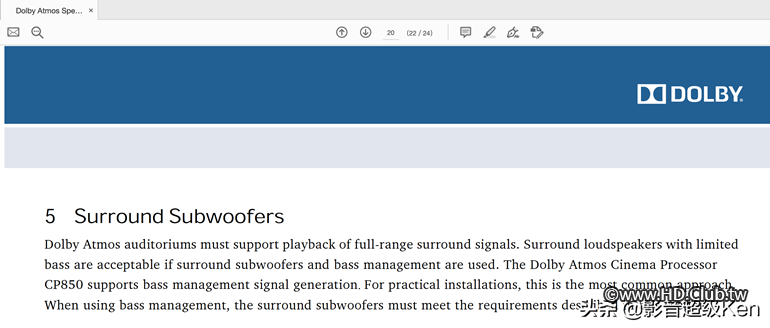

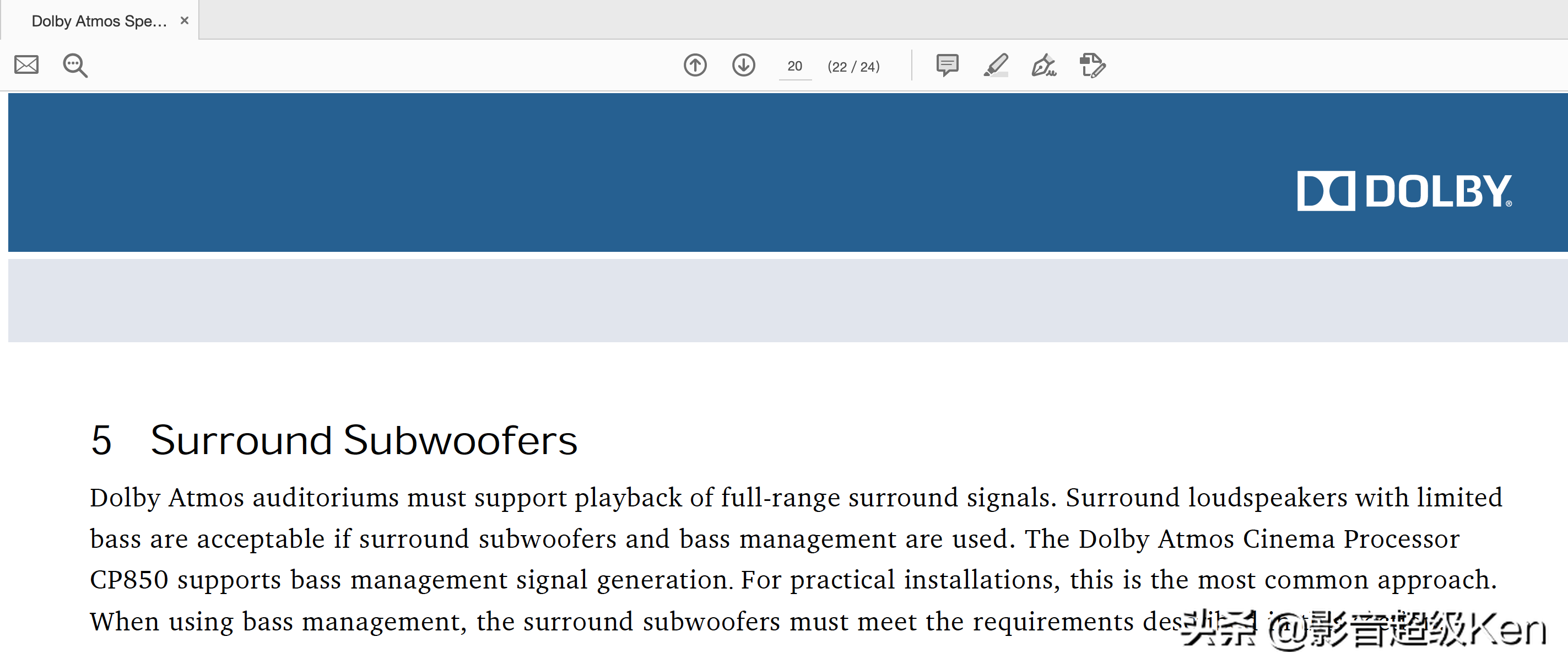

翻开杜比白皮书,可以在22页找到相关规范的解释,天空炮是解决环绕不能完整回放全频20Hz-20kHz而设置的解决方案。

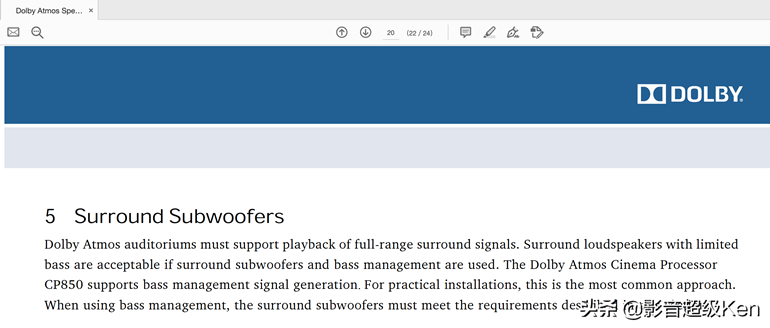

节选于杜比影院白皮书

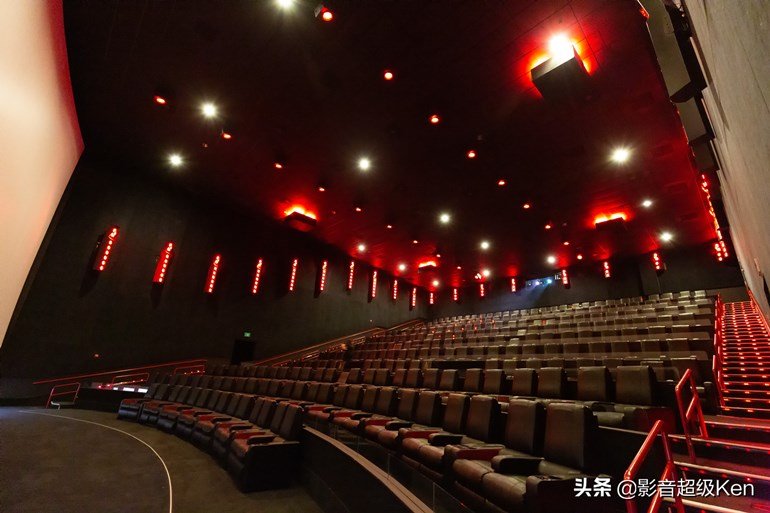

在杜比5.1/7.1年代,电影院的常规设计是把低音炮放在屏幕后面, 加上环绕都不是全频喇叭,所以听到的低频都是来自于前方,无法逼真地创造出五雷轰顶、泰山压顶的特效。杜比全景声彻底地改变了游戏规则,利用“卫星喇叭+天空炮”有效地赋予环绕也能回放出极低频,下图是笔者2015年在美国洛杉矶伯班克拍摄的杜比影院。

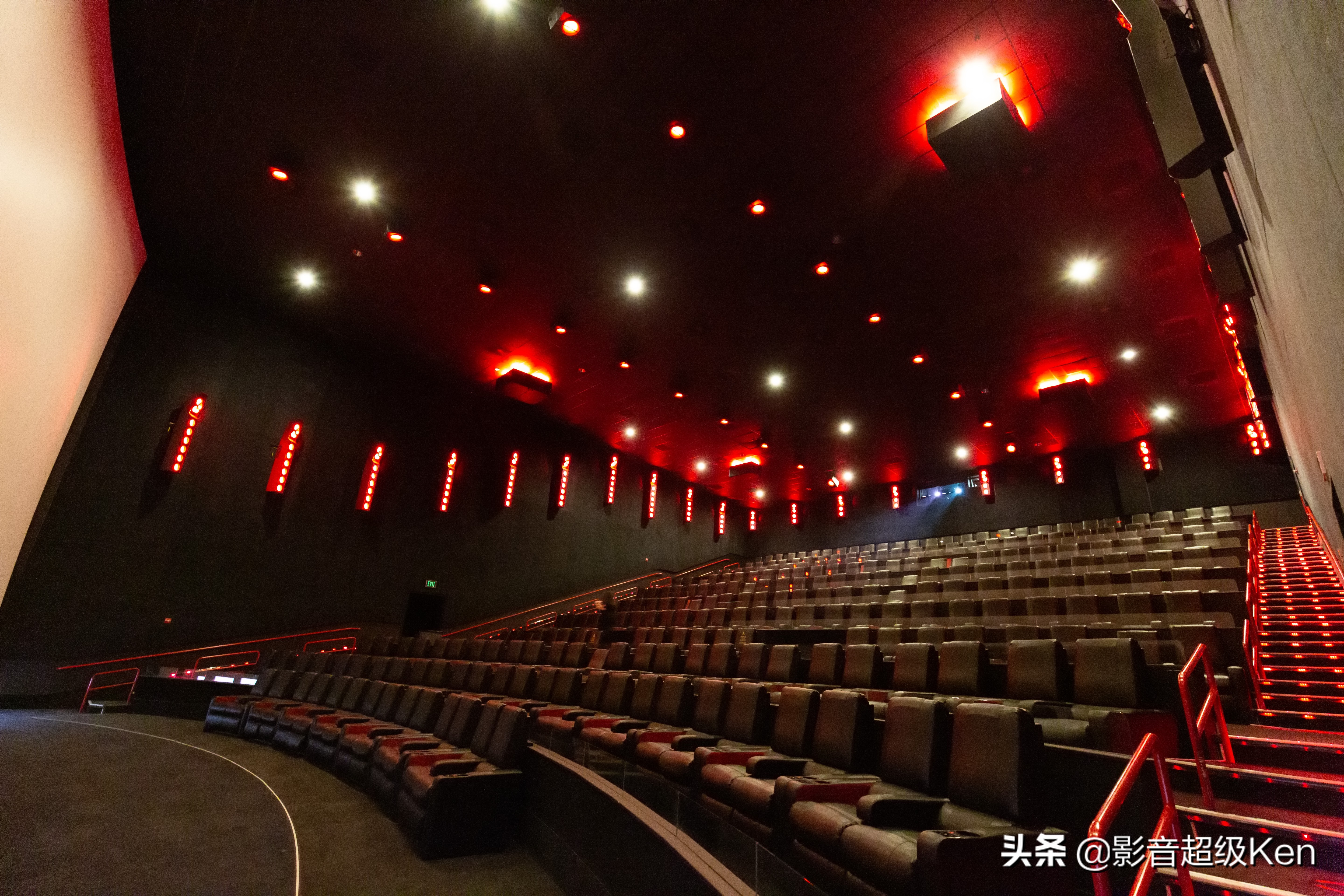

2015年第一次在美国伯班克杜比影院,看到4颗头顶炮被安放在前后左右,难怪低频可以如此均匀而又有动态。

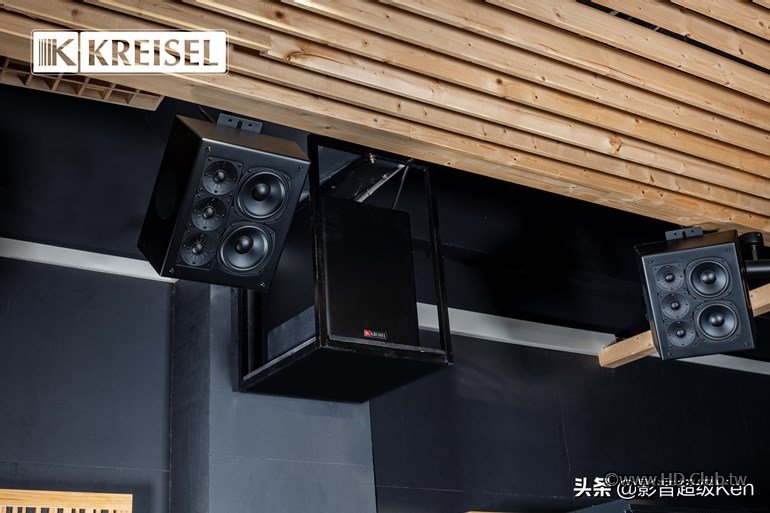

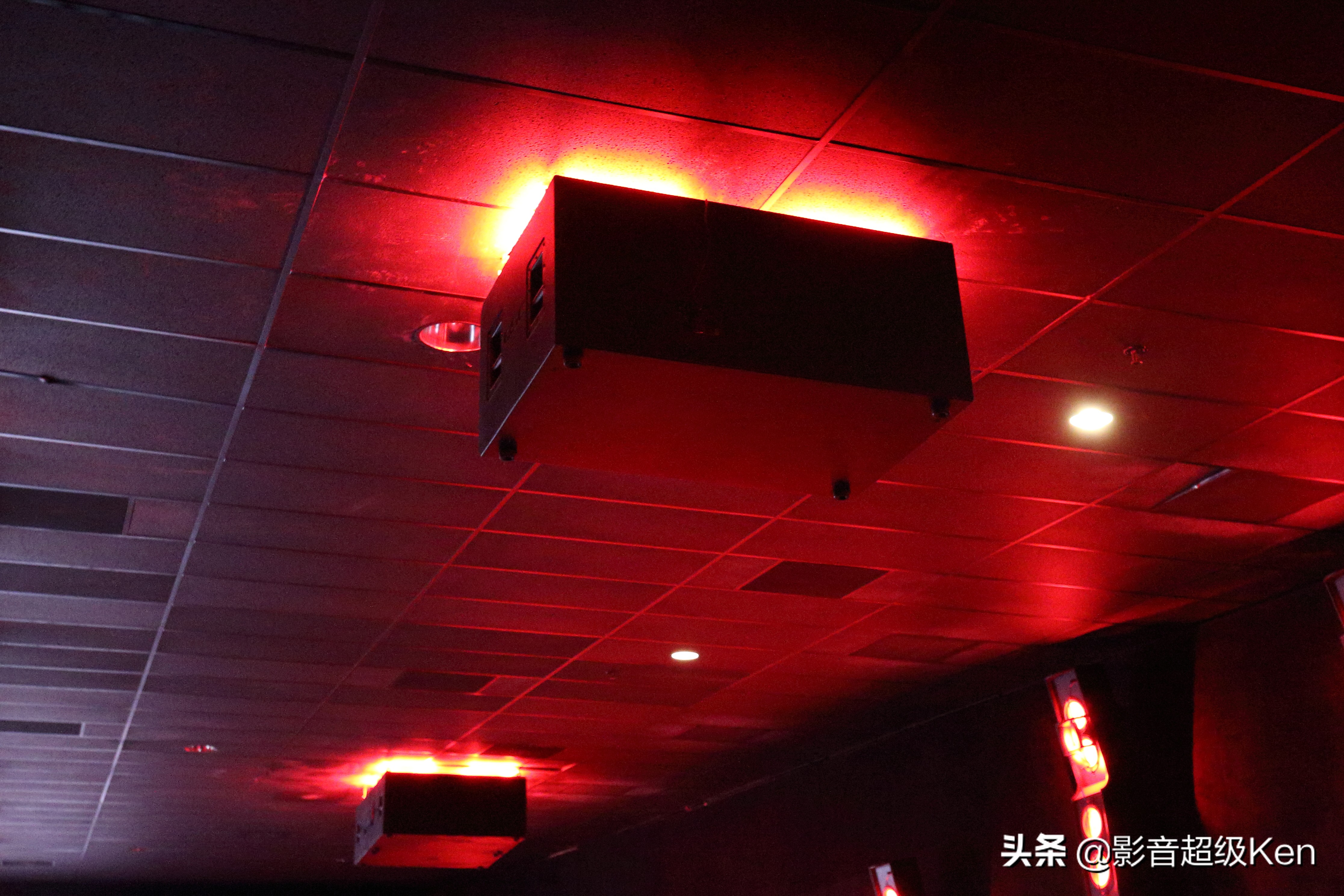

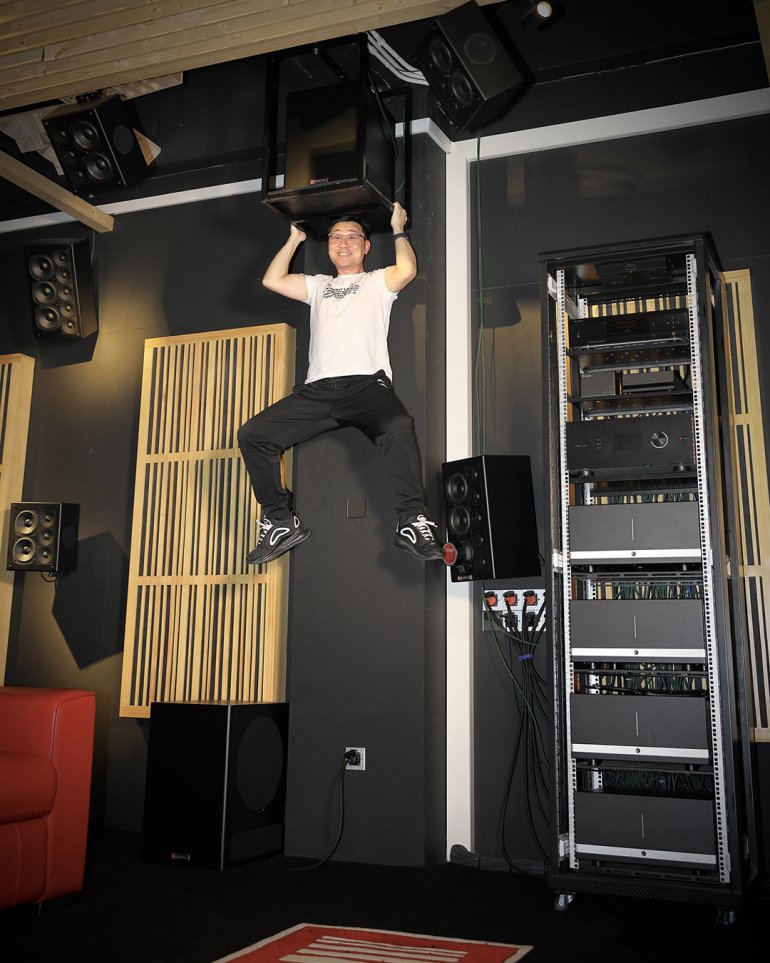

这就是天空炮,早期的杜比影院为了推广,喇叭都用灯打亮,现在已经看不到这种设计了。


去年一个很难得的机会,杜比的工程师带着CP850前级(杜比影院标配)来交流,配置喇叭布局的时候,就有天空炮的选项。

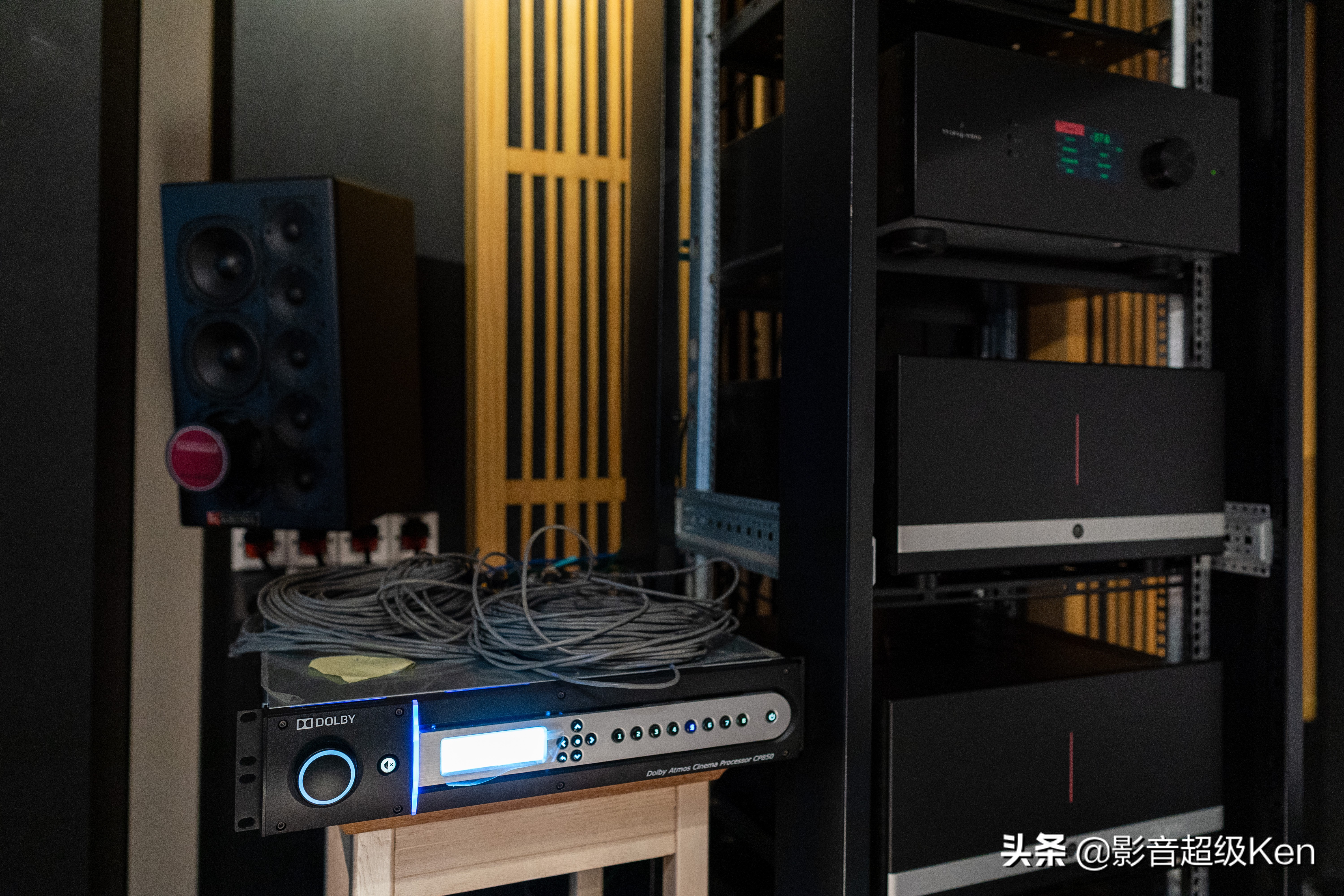

CP850和风暴同台竞技

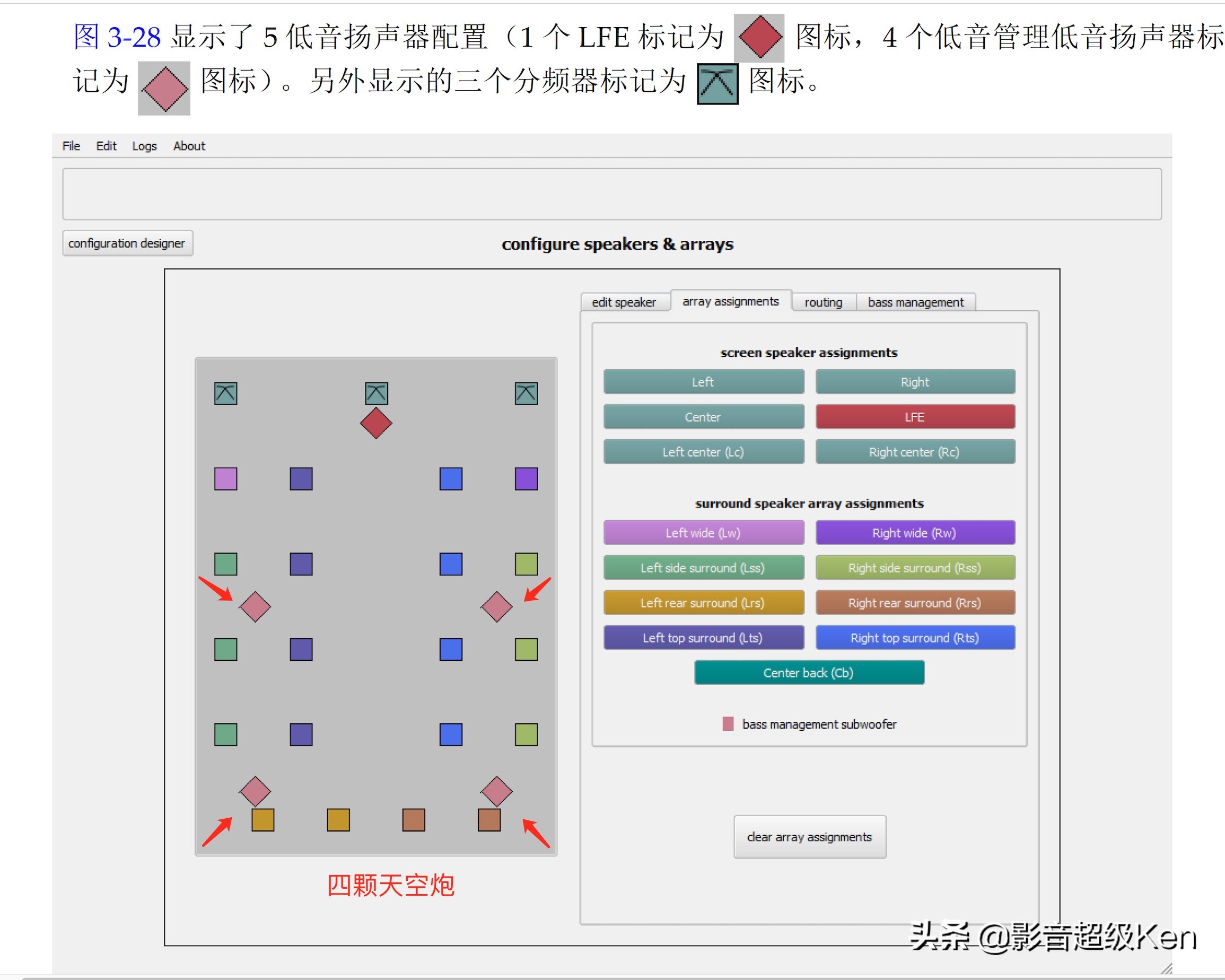

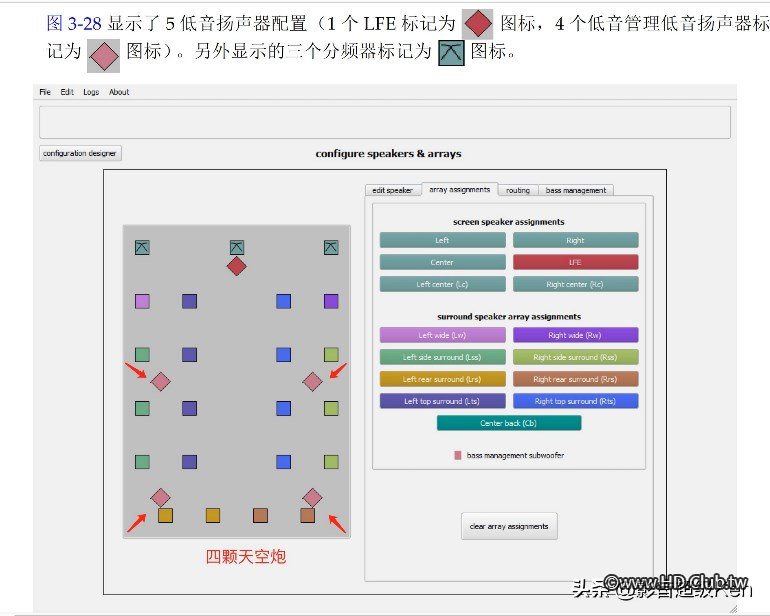

CP850可以选择4颗天空炮

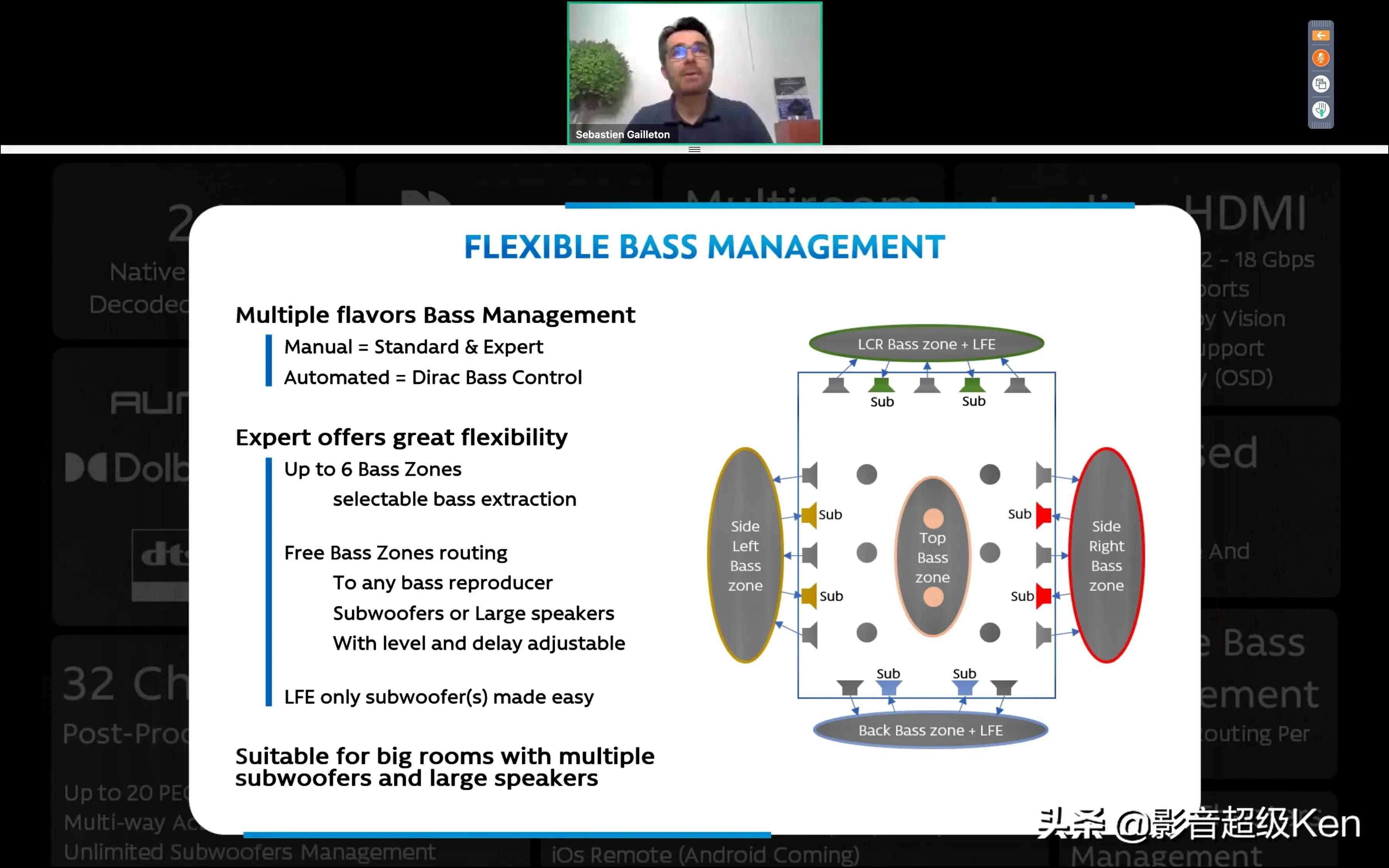

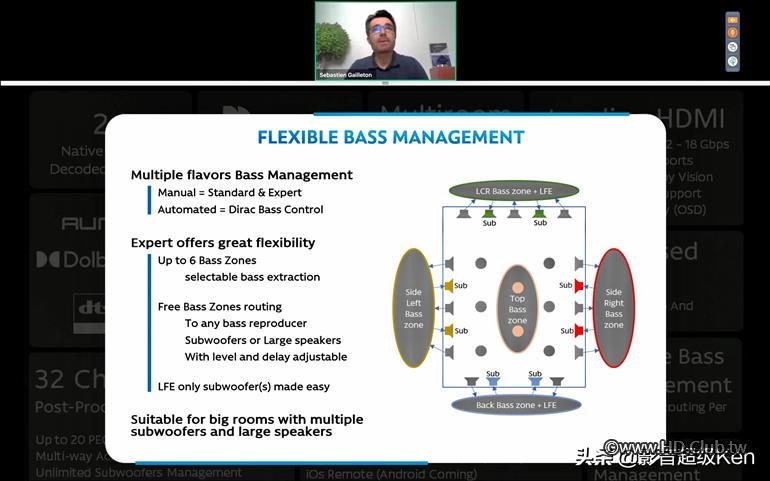

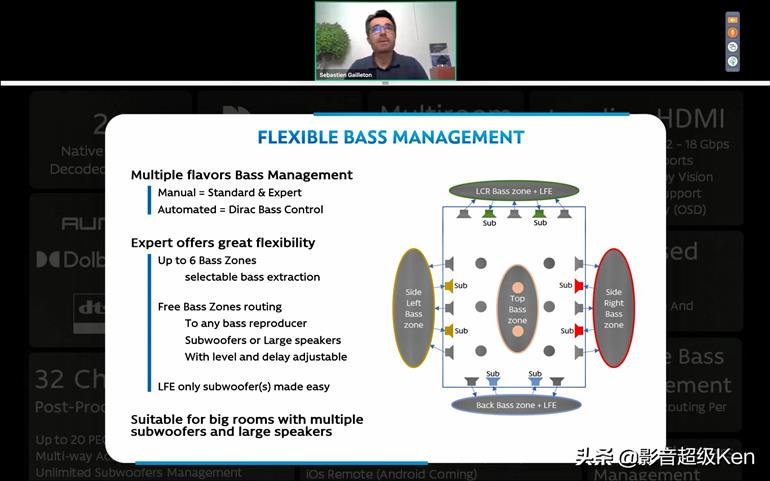

Bass Zone多区域低音炮

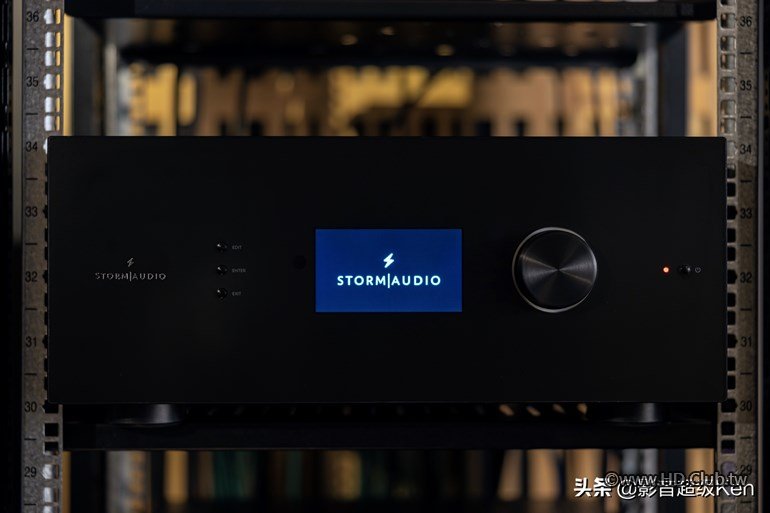

要实现天空炮,除了要把低音炮挂在头顶,还需要前级功放支持,实现真正的低音映射,我在用的风暴前级正好有这个功能,可以实现最多6个区域的低音映射。


我分别给前声场加了1颗DXD1000低音炮、左右环绕加了2颗DXD500、左右天空环绕加了2颗DXD300做低频映射,加上原来一前一后的2条DXD1000*4炮柱,实现7路低频声道输出,共13颗低音炮的壮举。

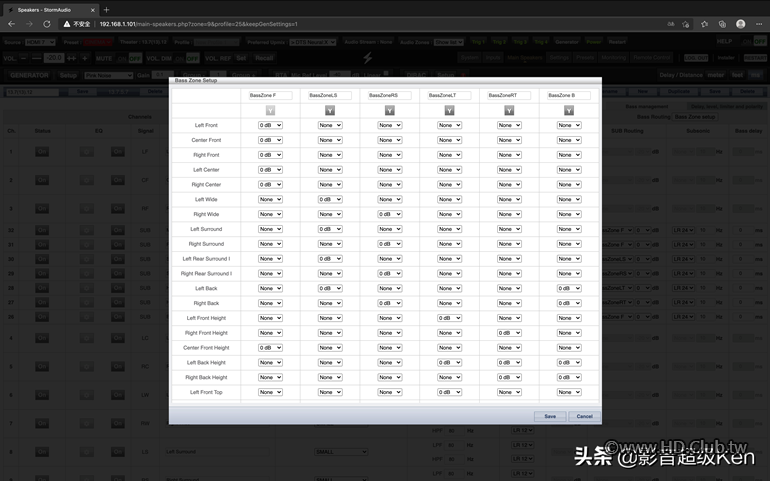

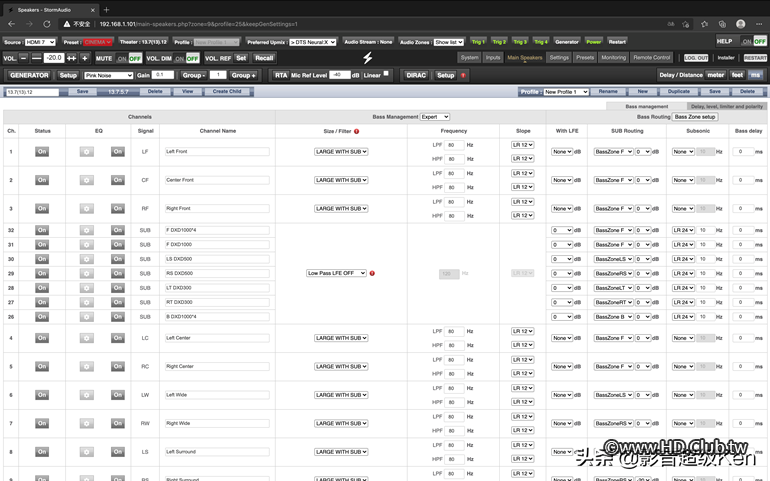

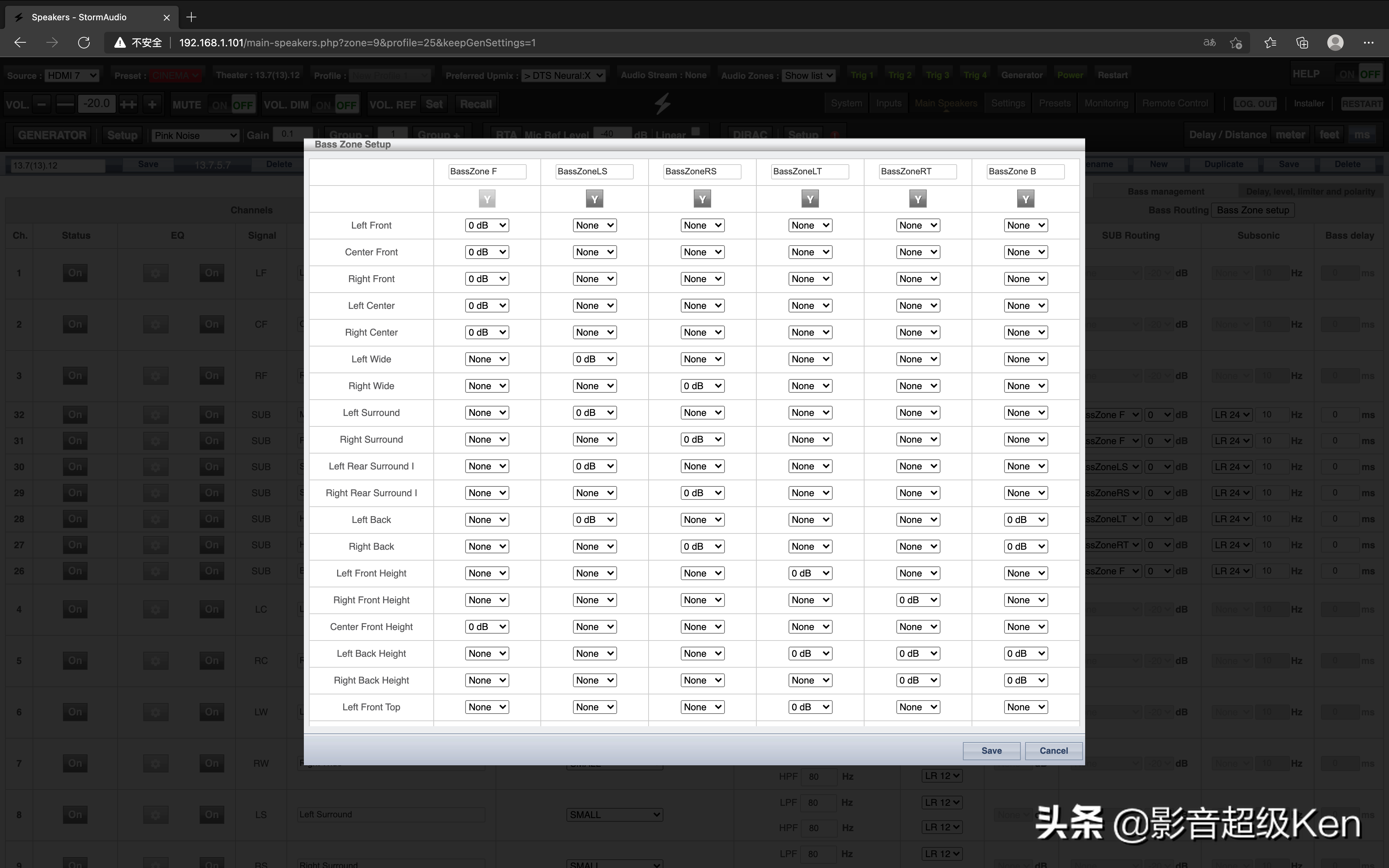

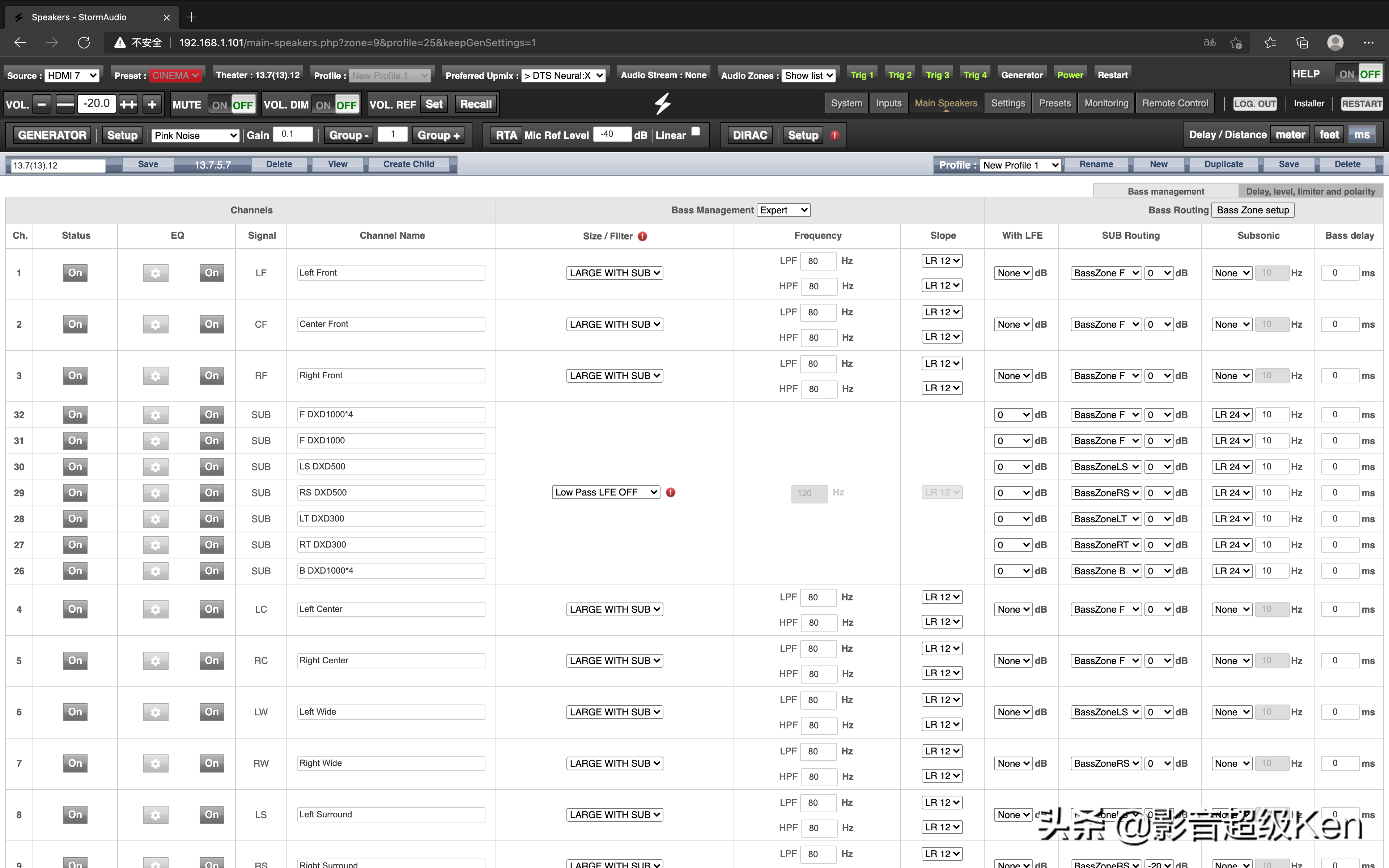

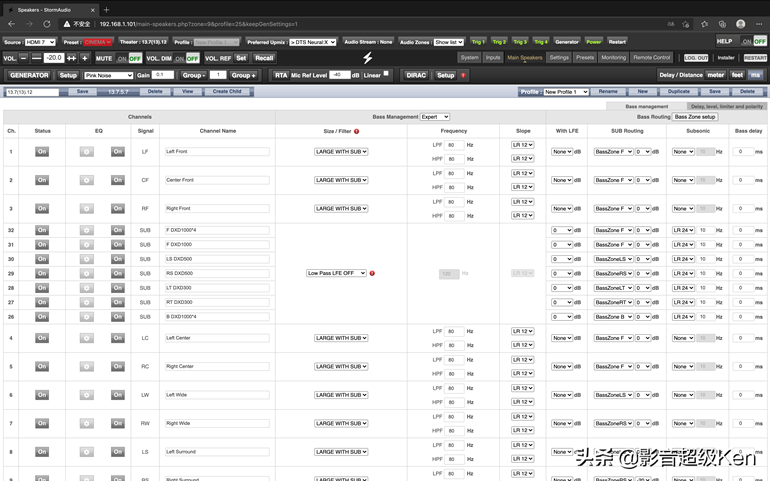

6个多区域低音炮映射设置



可以灵活的设置每个声道的低音映射

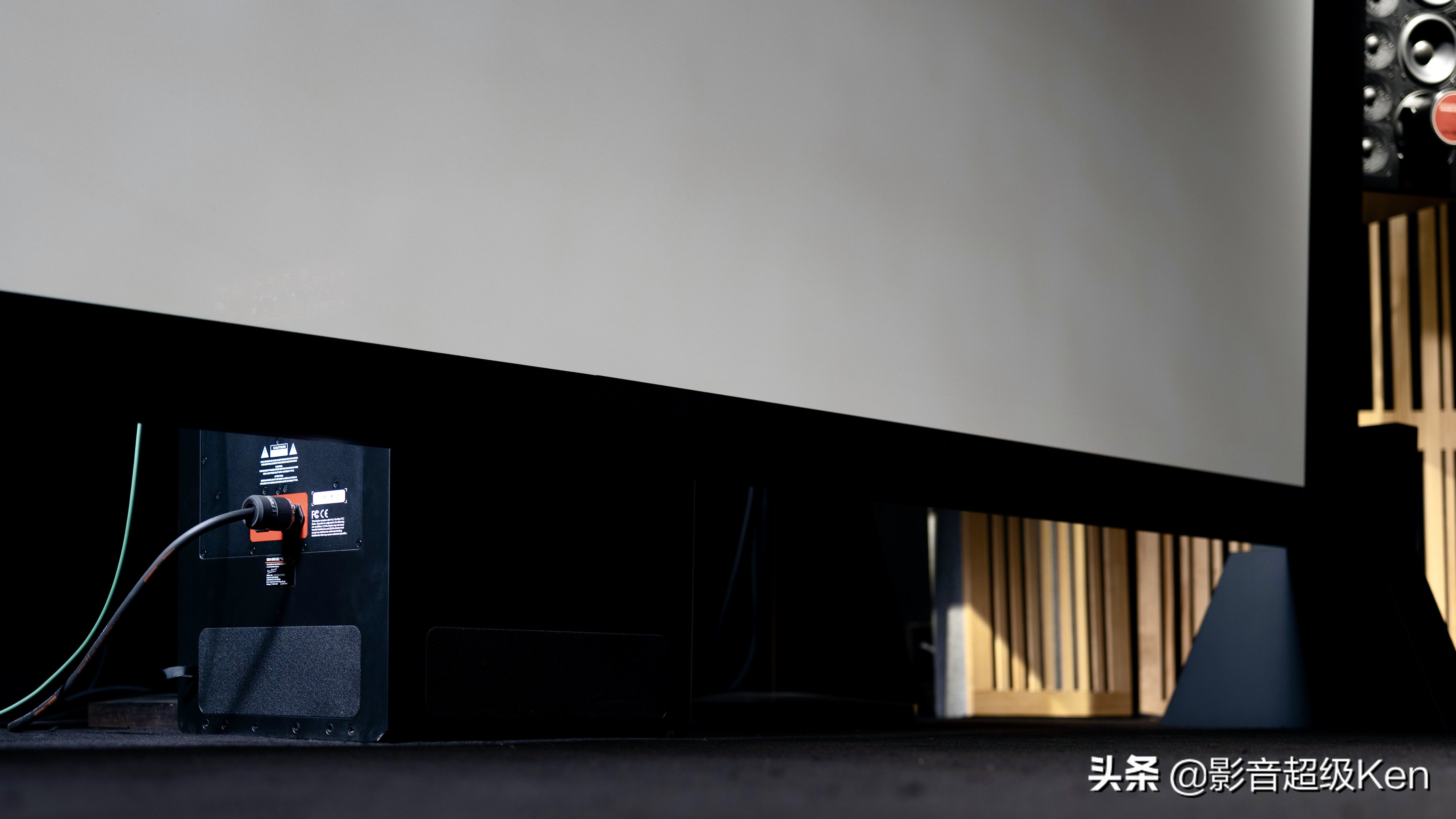

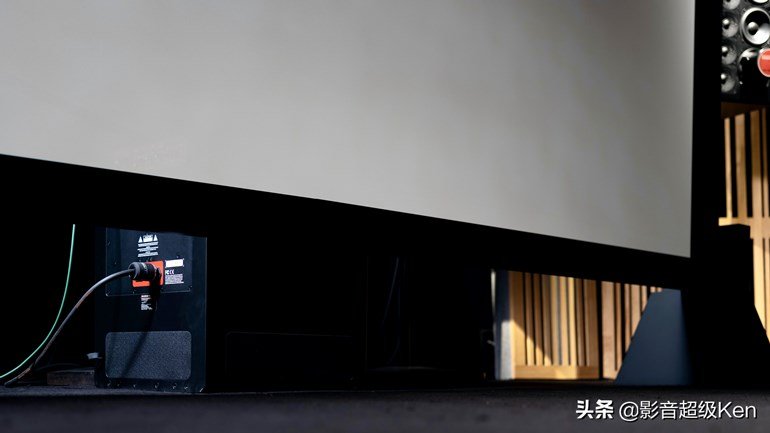

前声场炮DXD1000

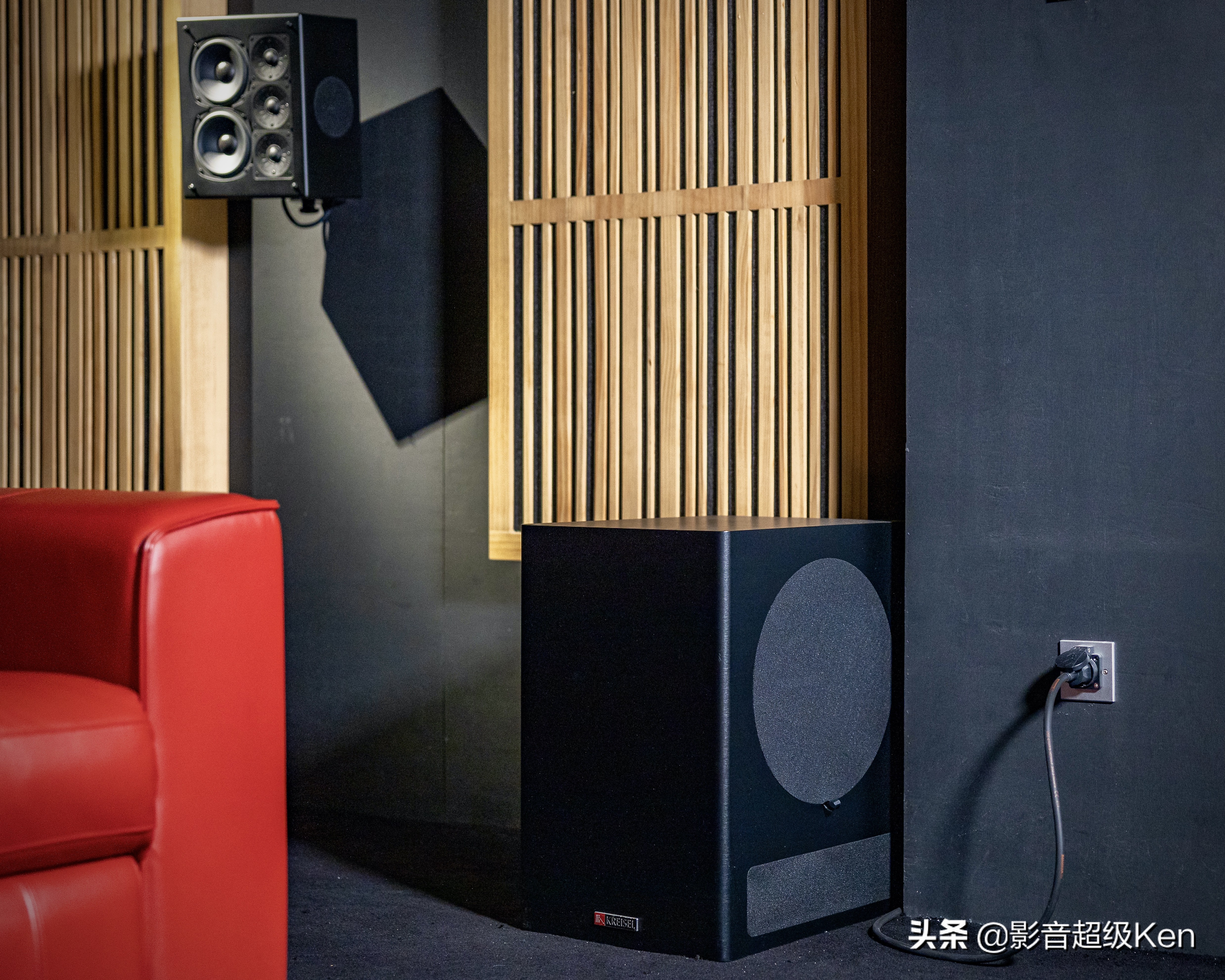

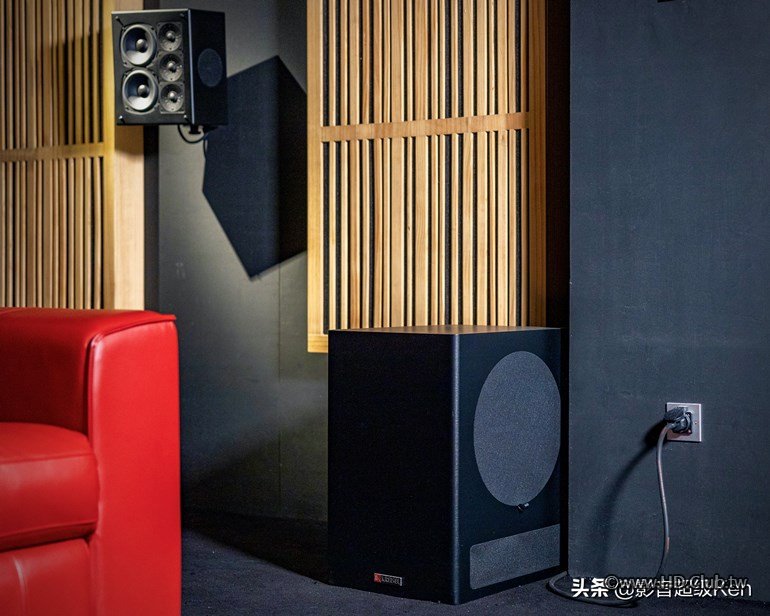

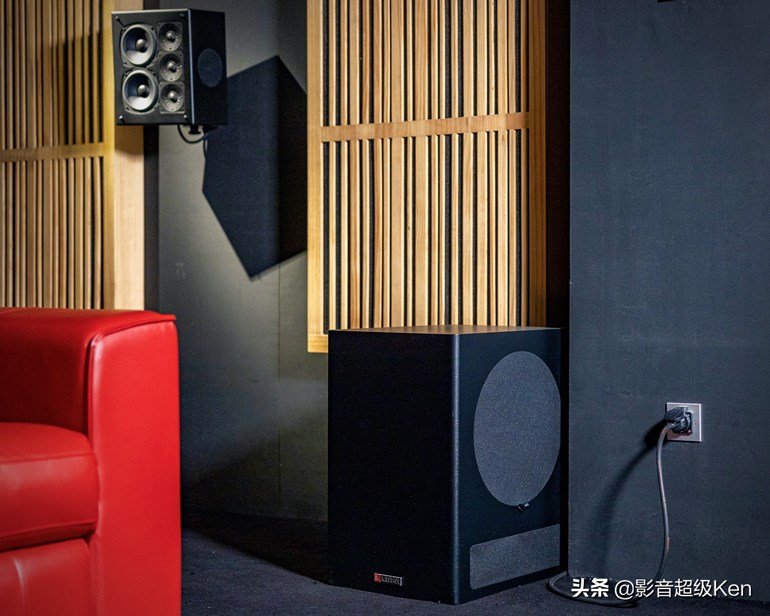

环绕炮DXD500

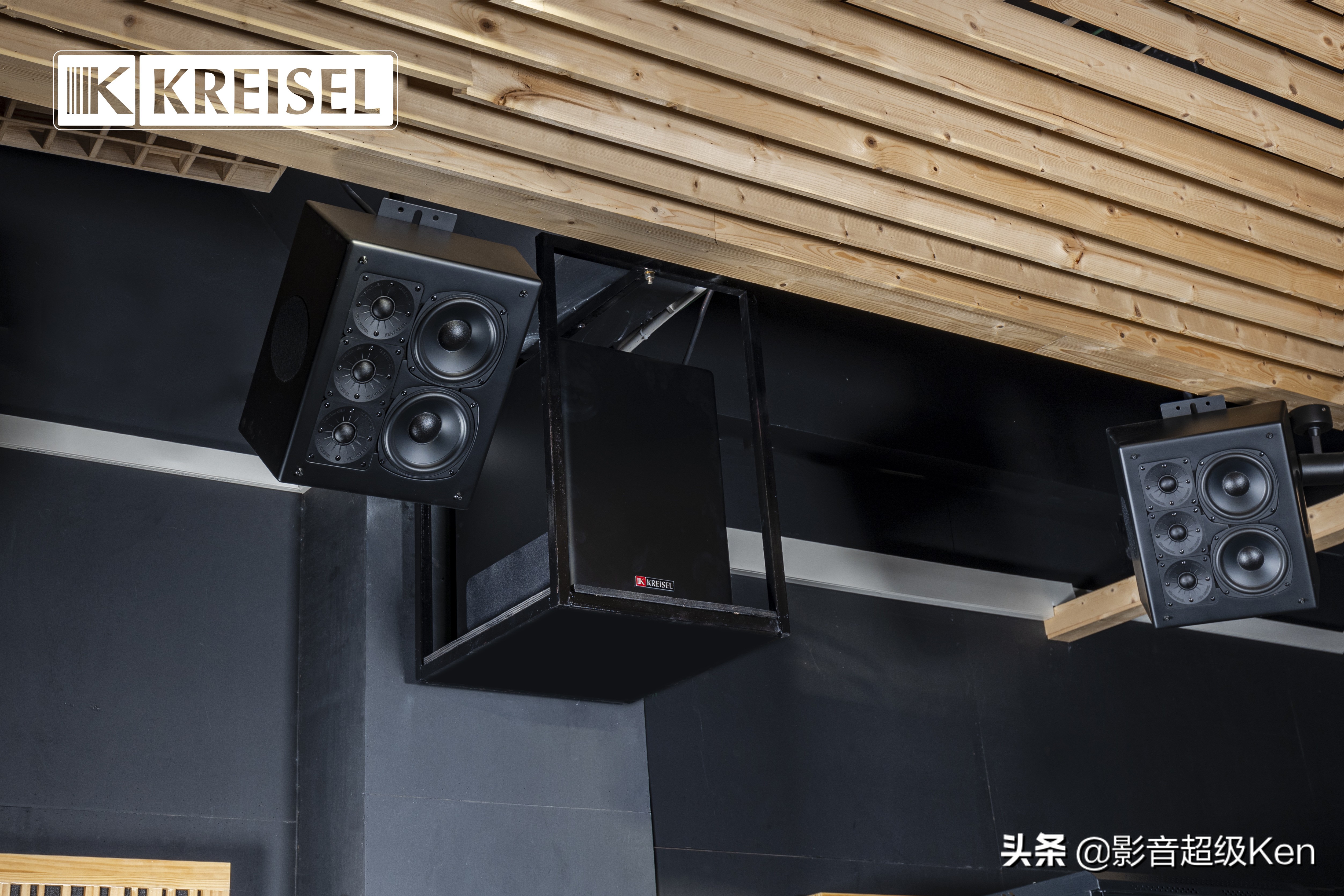

天空炮DXD300

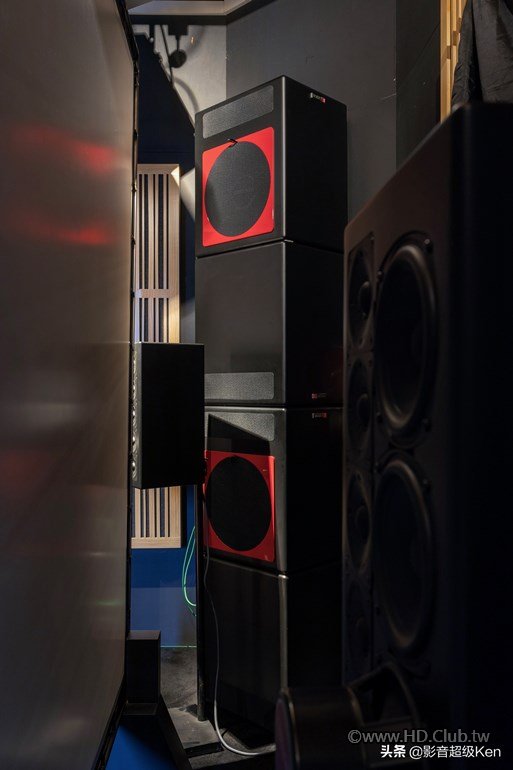

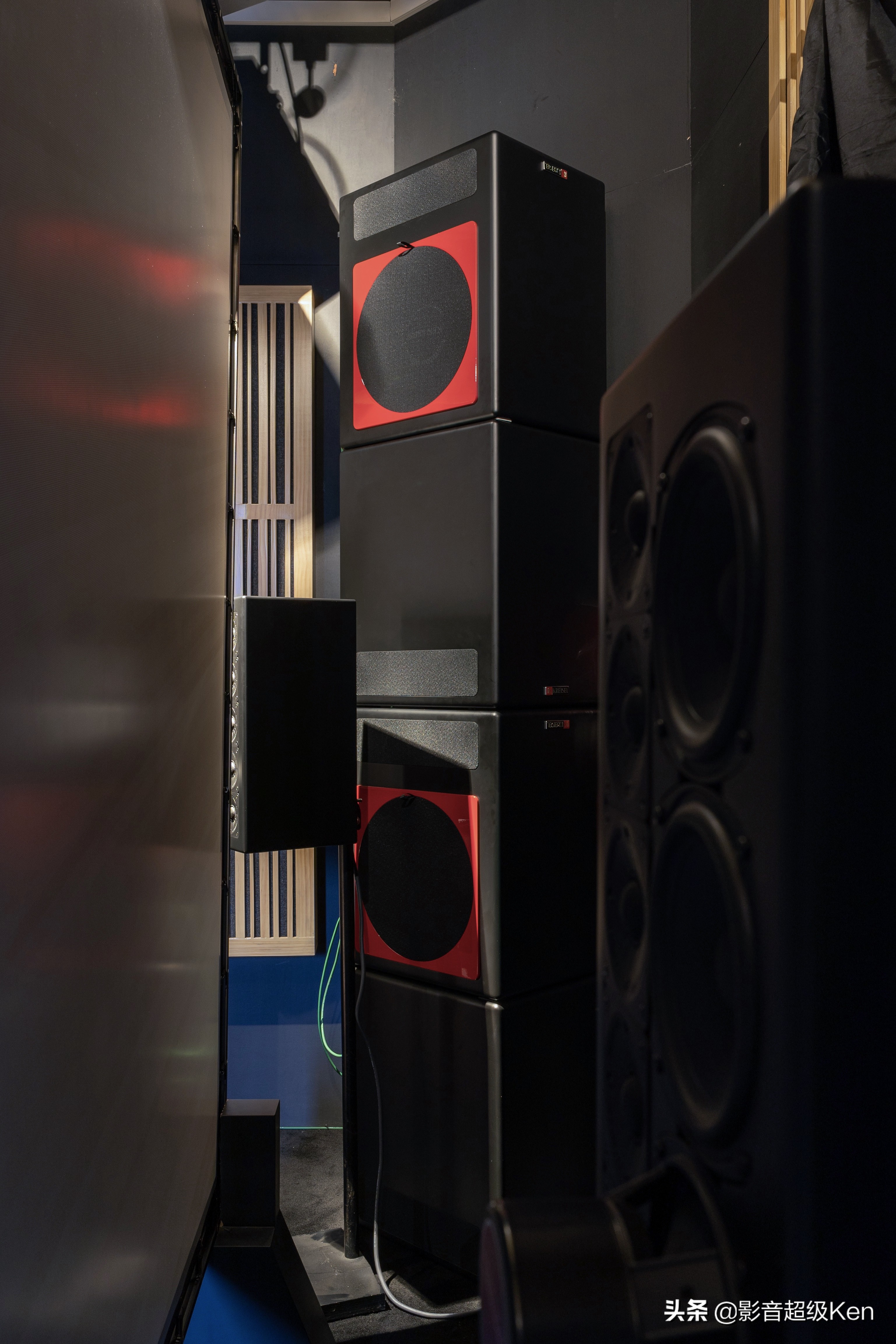

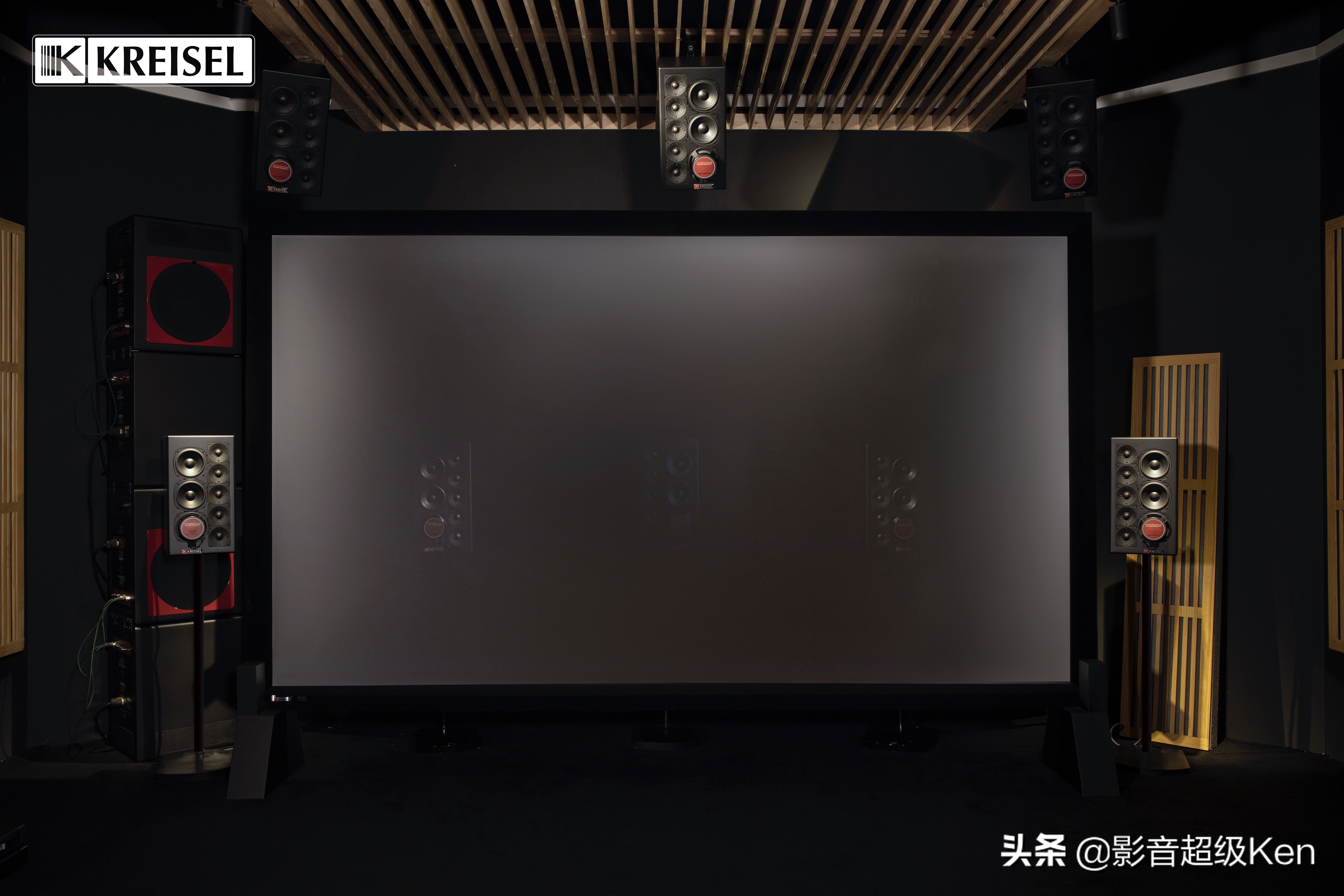

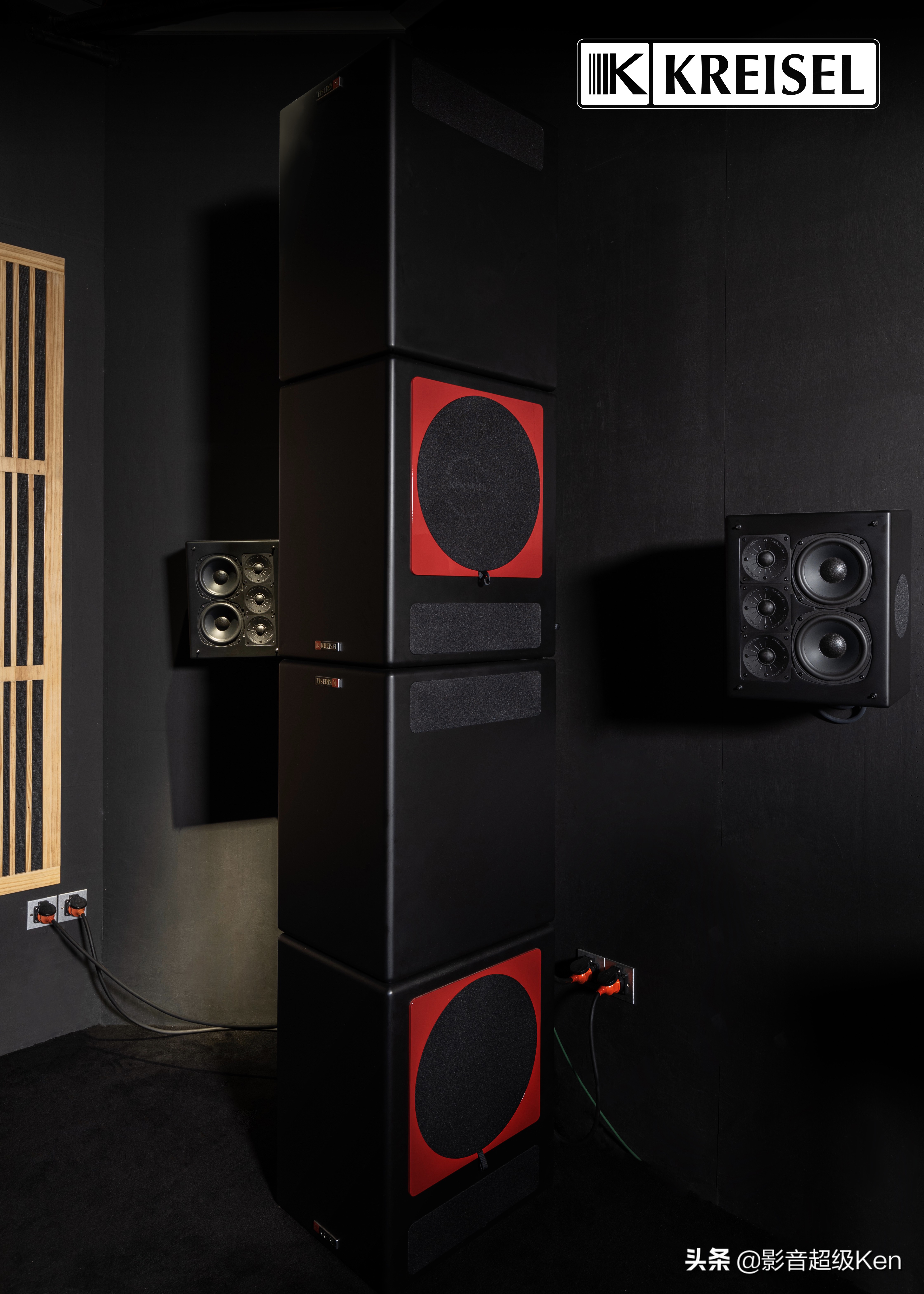

前炮柱DXD1000*4



后炮柱DXD1000*4

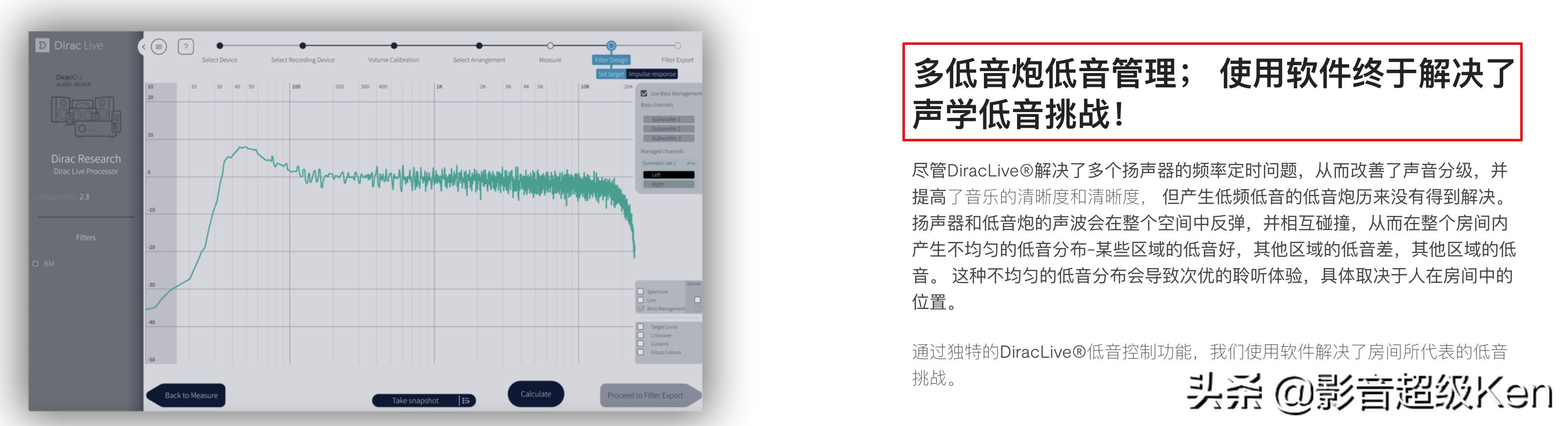

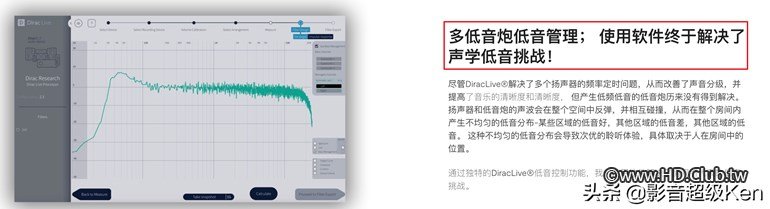

划时代的Dirac Live声场校正软件

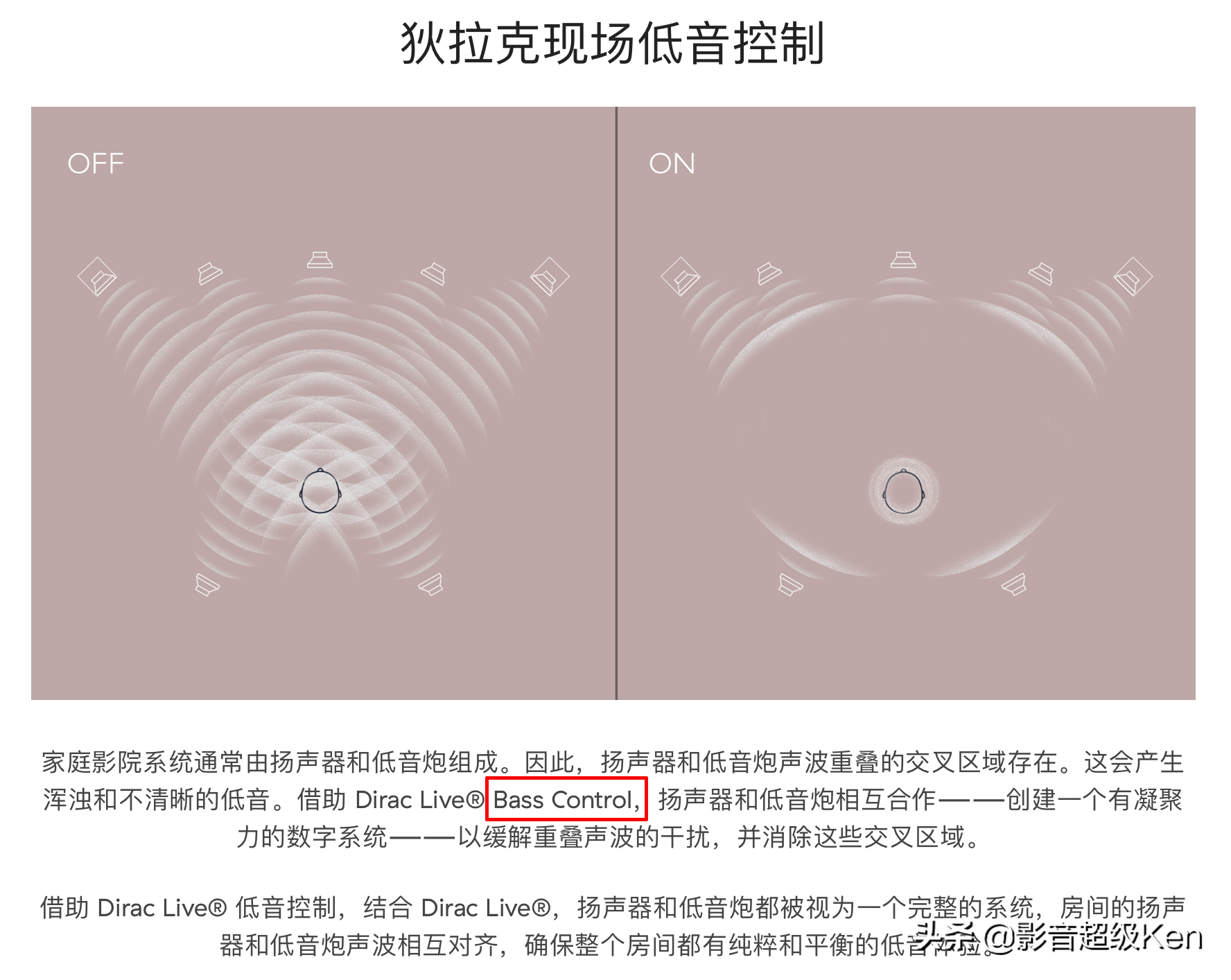

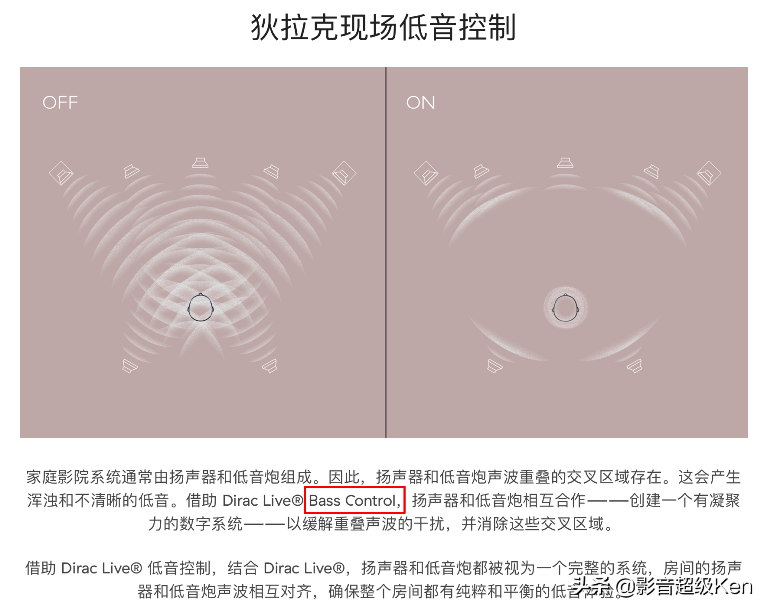

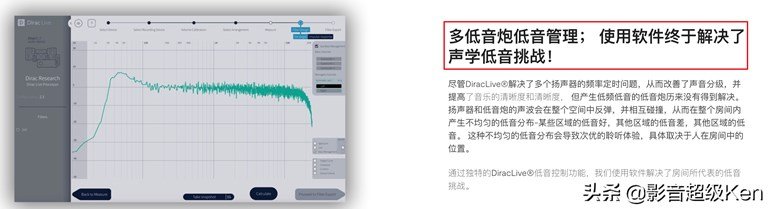

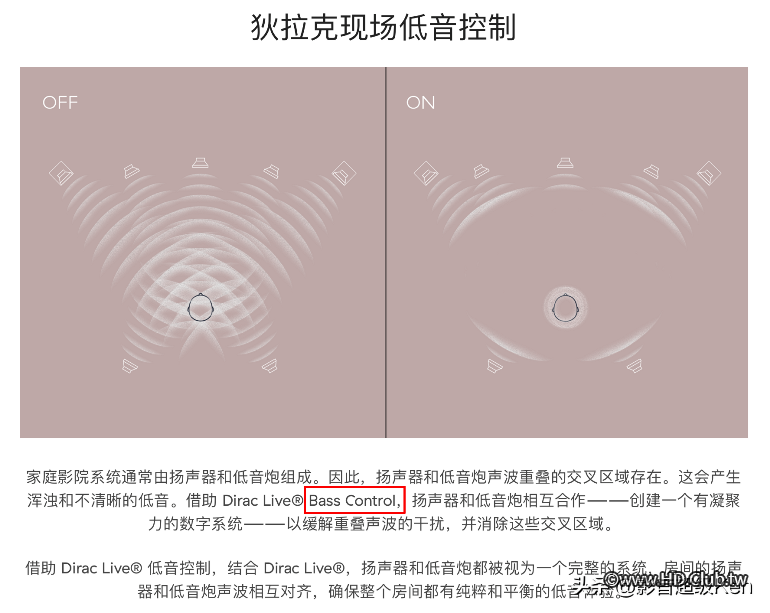

13个地面声道+12个天空声道+7路低音(13颗低音炮)组成了32声道系统,炮与炮、炮与主箱、主箱与主箱融合出来就是一个超大音箱:一共有104个高音单元、102个中低音单元、26个低音炮单元,如果没有准确、高效和易用的声场EQ校正软件,这就是一场灾难!越多的喇叭会激发越多的房间驻波,带来更多群组延时问题,没有高级EQ算法根本调试不好,风暴搭配的Dirac Live具有划时代的Bass Control功能,通过IIR和FIR混合算法、瞬态校正等先进手段能有效的解决这些问题。



只需要一支麦克风,一步一地往下走,就能有效的解决这种以往需要几天或者几个星期才能调试好的工作量。在上周的福州风暴之旅,仅半个小时就把现场9颗不同大小、品牌的低音炮调试妥当,让在场的技术人员都觉得不可思议“快速简单,精确有效,上手难度低。”


风暴说我要“1打9个炮”^_^


实战片段

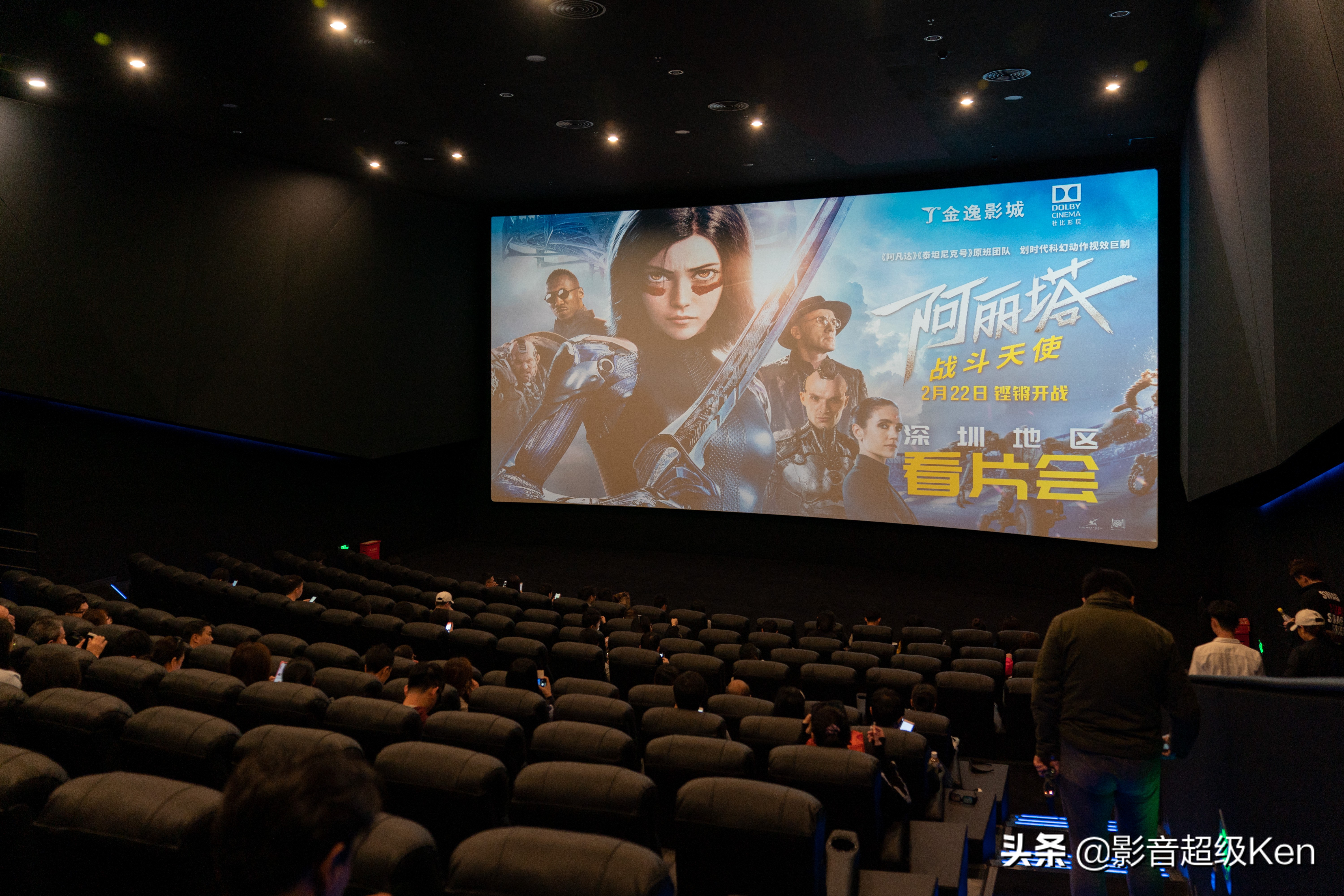

2019年上映的科幻大片《阿丽塔》,不但有登峰造极的CG特效,声音也是参考级。当时荣幸地获得业内人士邀请,提前3天在福田金逸影城的杜比影院观看。

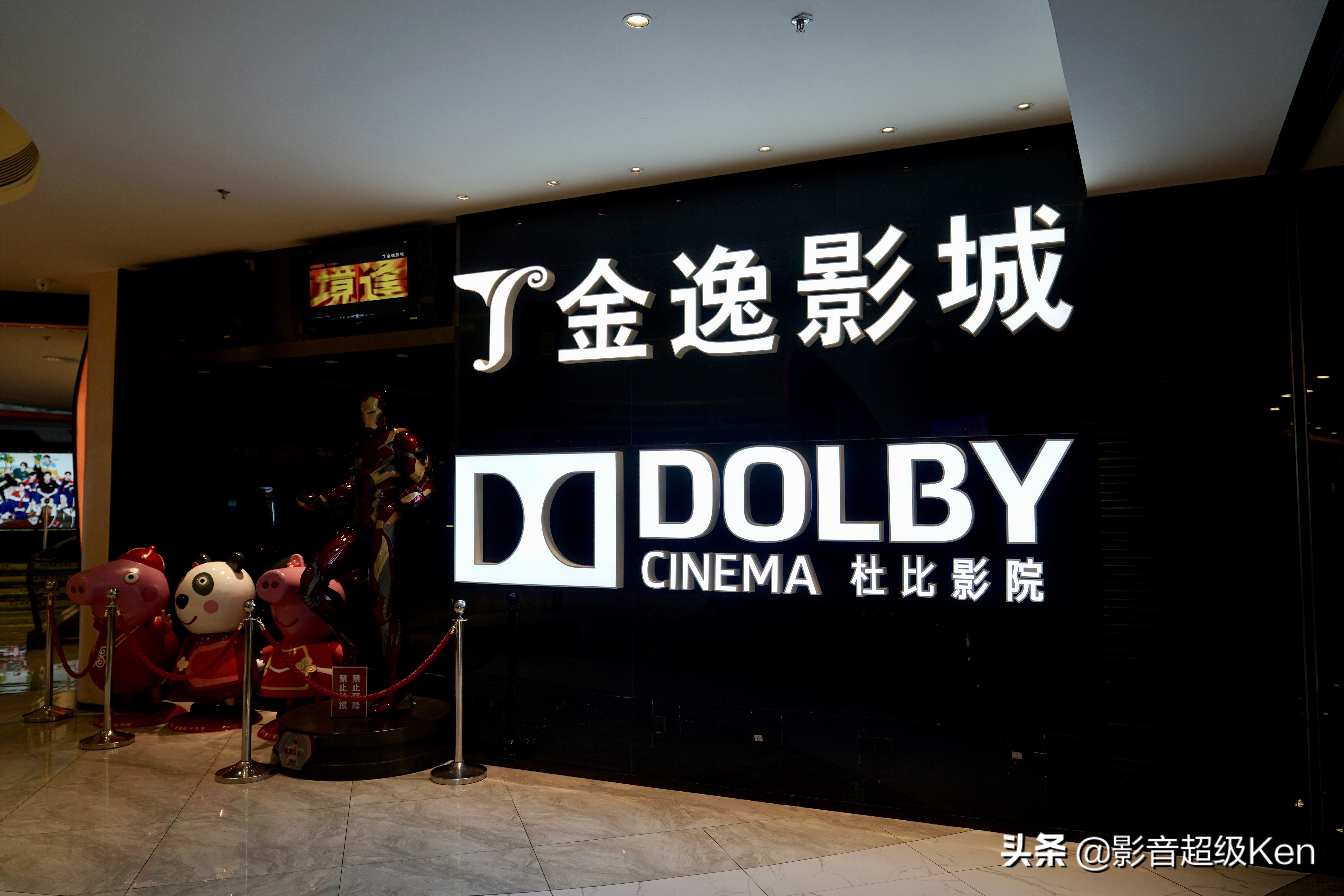

这里的杜比影院属于旧改项目,缺少进入影厅的杜比影廊。




19号提前在这里观看了让我万分期待的《阿丽塔》,激动哈!


4K UHD全景声版本《阿丽塔》,第一次大型机甲百夫长在路上出现,阿丽塔为了救小狗,冲入百夫长底部,不断地躲避巨腿踩压和逃跑,我仿佛也置身其中,皇帝位四周呈现出惊人的踩踏低频,比我当时在杜比影院观看还要强烈和精准很多,天空炮和多区域低频映射起到了关键的作用,如实的还原了混音师和导演的意图。

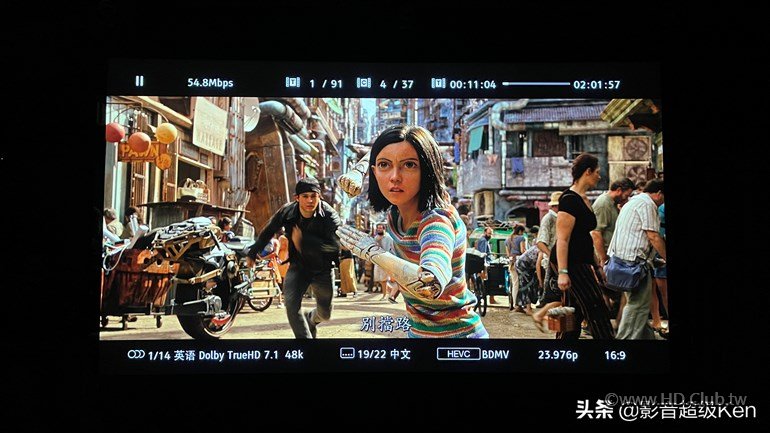

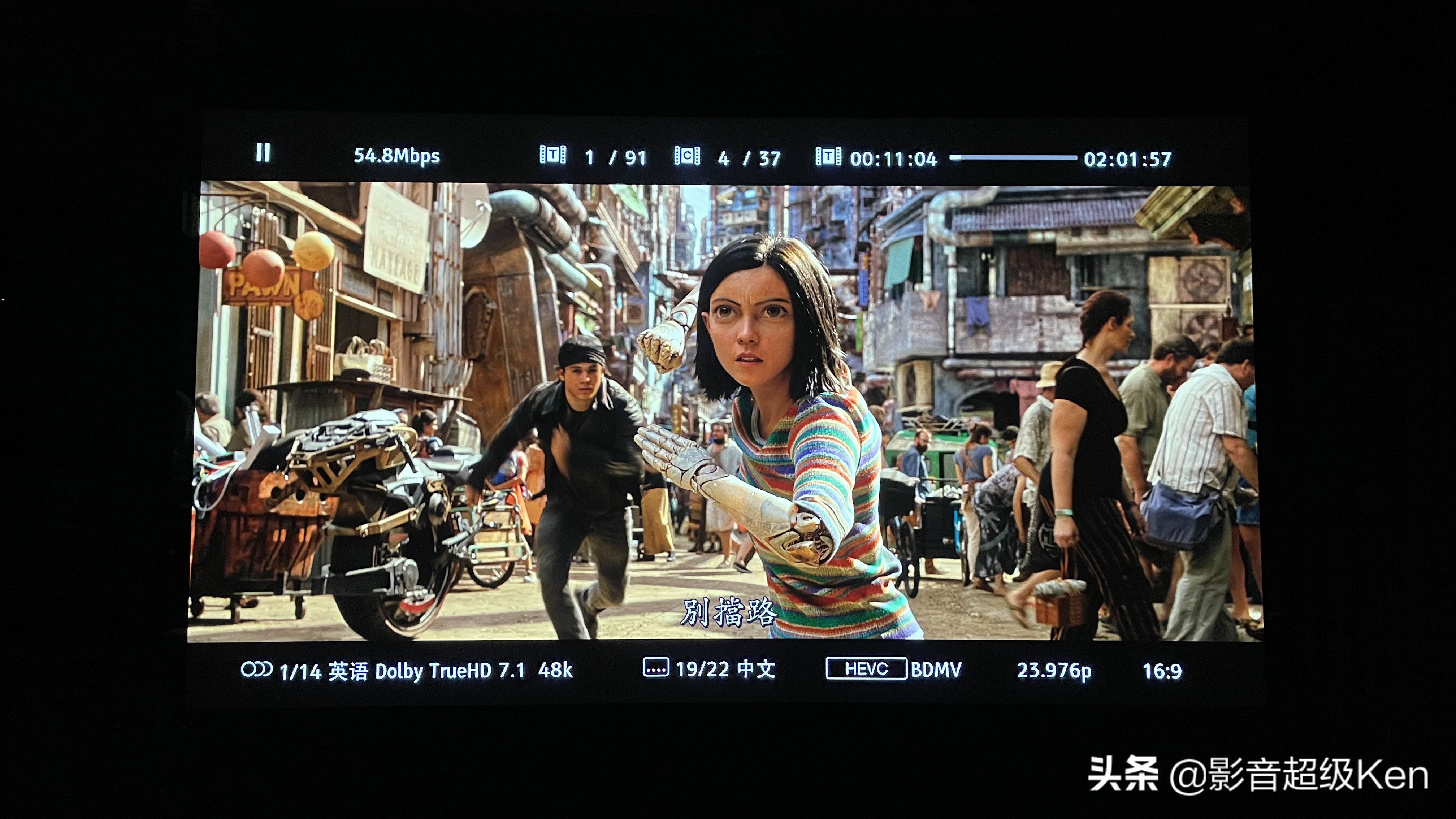

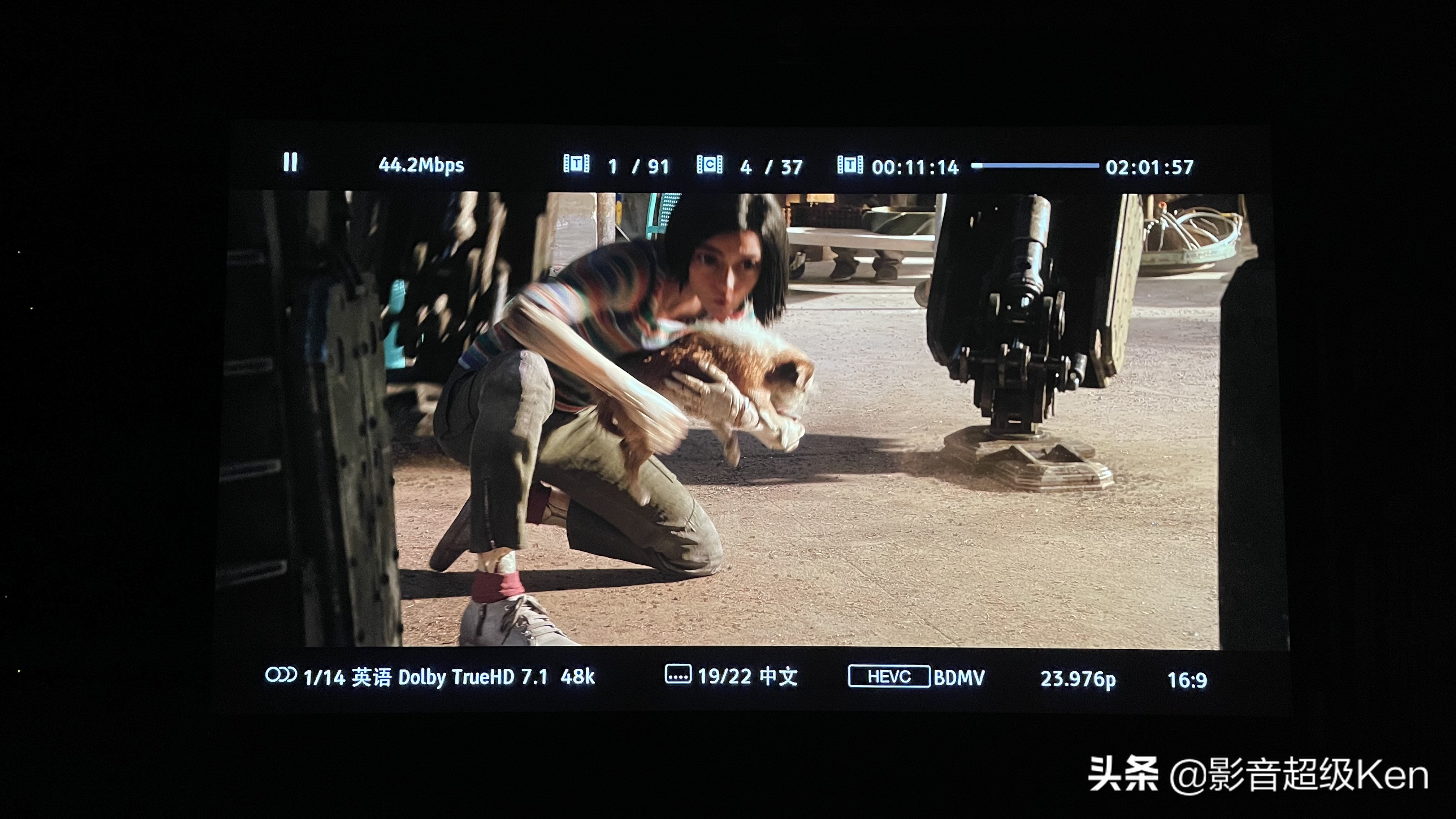

11分4秒百夫长“咣当”一下重踩在头顶后方

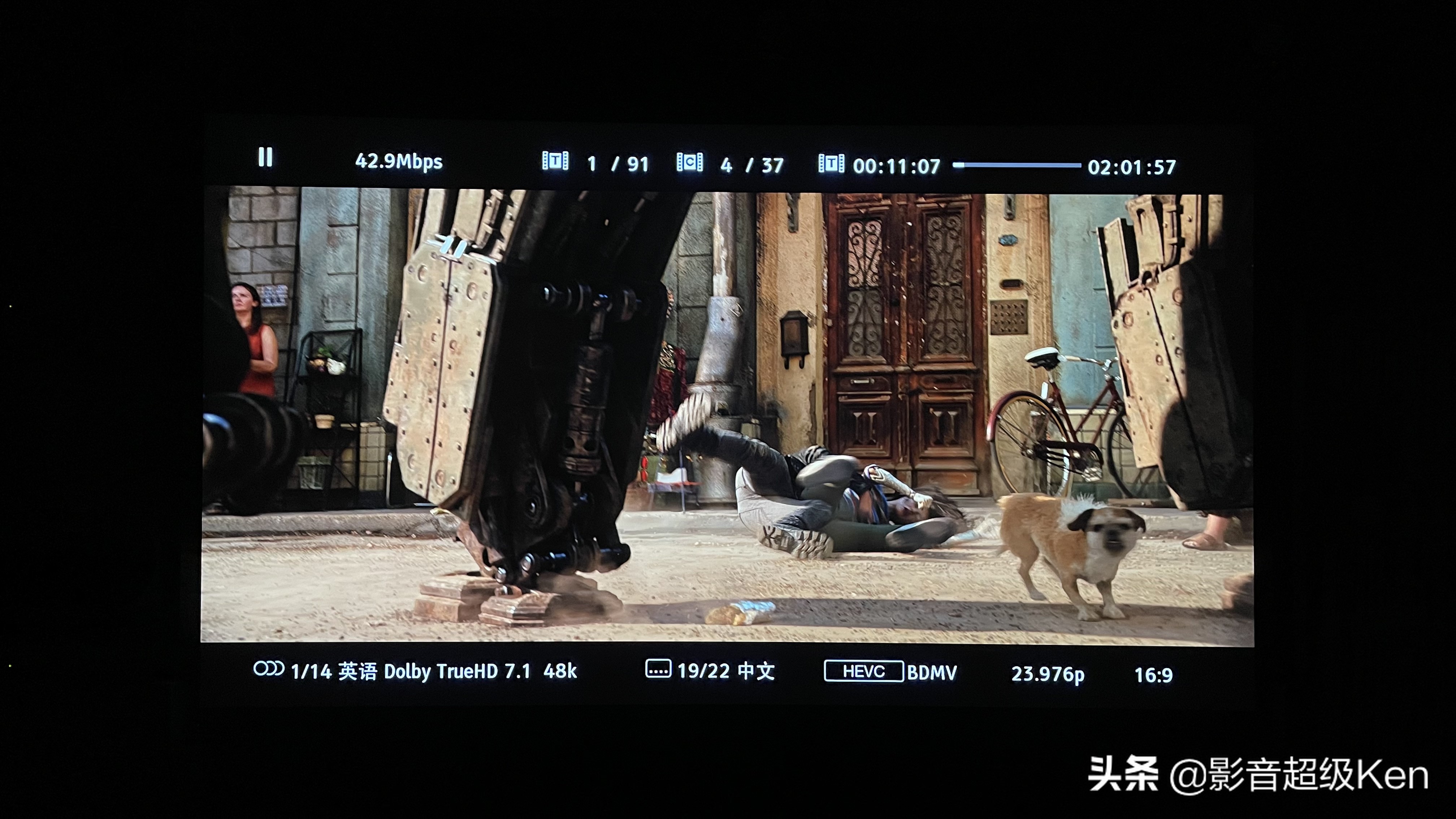

11分7秒“轰隆”百夫长重重的踩在皇帝位的左前方



11分14秒头顶左后方有明显的低频穿越

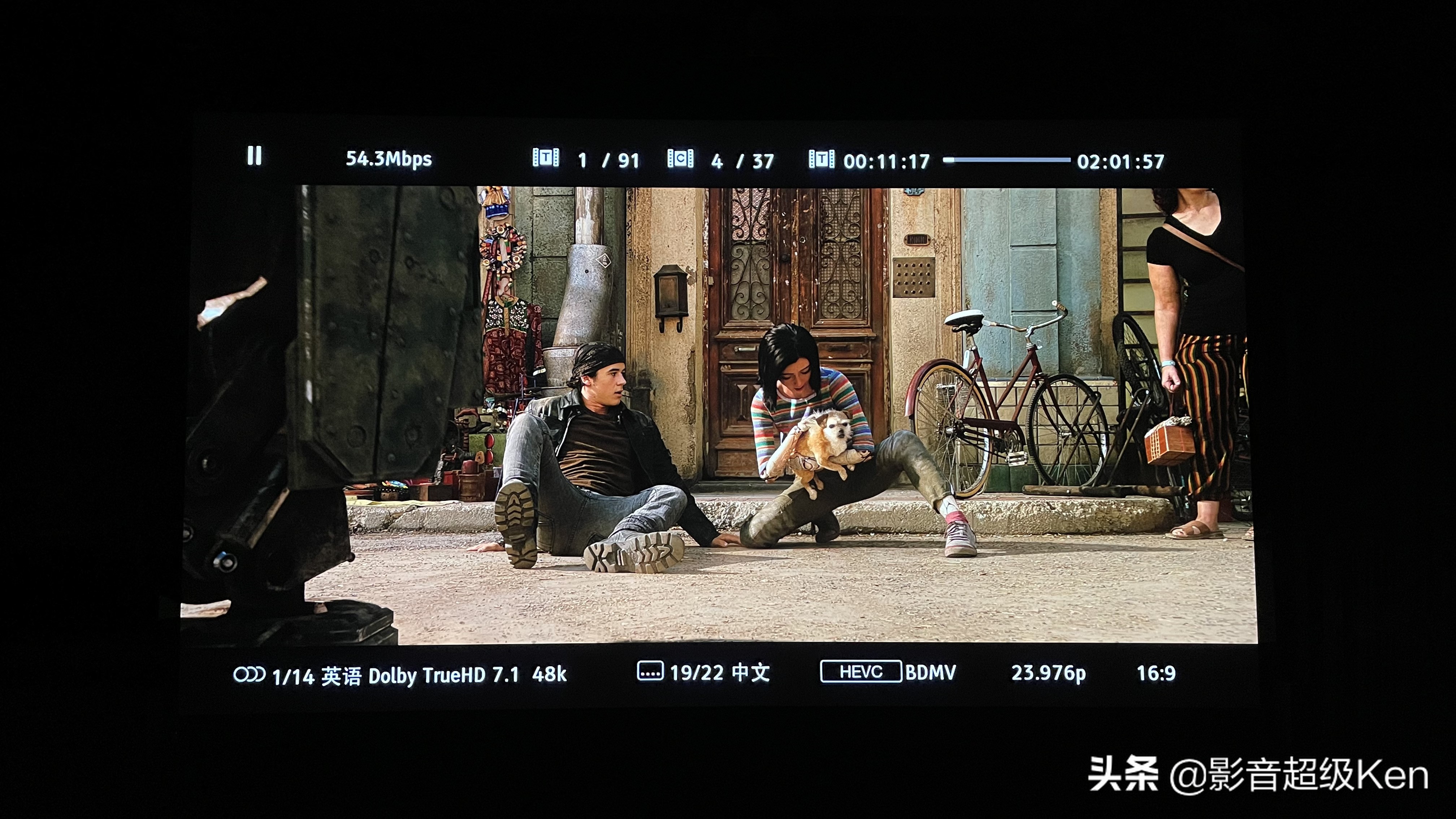

11分17秒头顶右后方又有明显的低频轨迹,百夫长扬长而去。


《福特大战法拉利》4K UHD全景声版本
2020年最佳音效剪辑大片《福特大战法拉利》,根据真人真事改编,真实的剧本加上完美的视听特效,是2020年我最喜欢的电影。这是一部赛车片,出乎意料地让我听到有史以来最厉害的头顶音效!44分32秒的飞机过头,会让你以为真的有飞机呼啸而过,动态太吓人了,以至于好几位第一次看这片段的朋友都被吓了一跳!速度、动态、规模、轨迹感完美展现出来。我调出StormAudio风暴前级的监视器,观察到天空声道的信息通道爆表了,这一刻,值得被铭记。

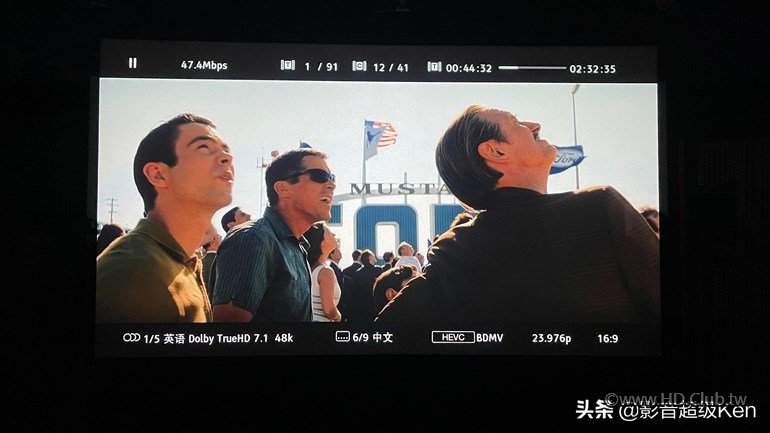

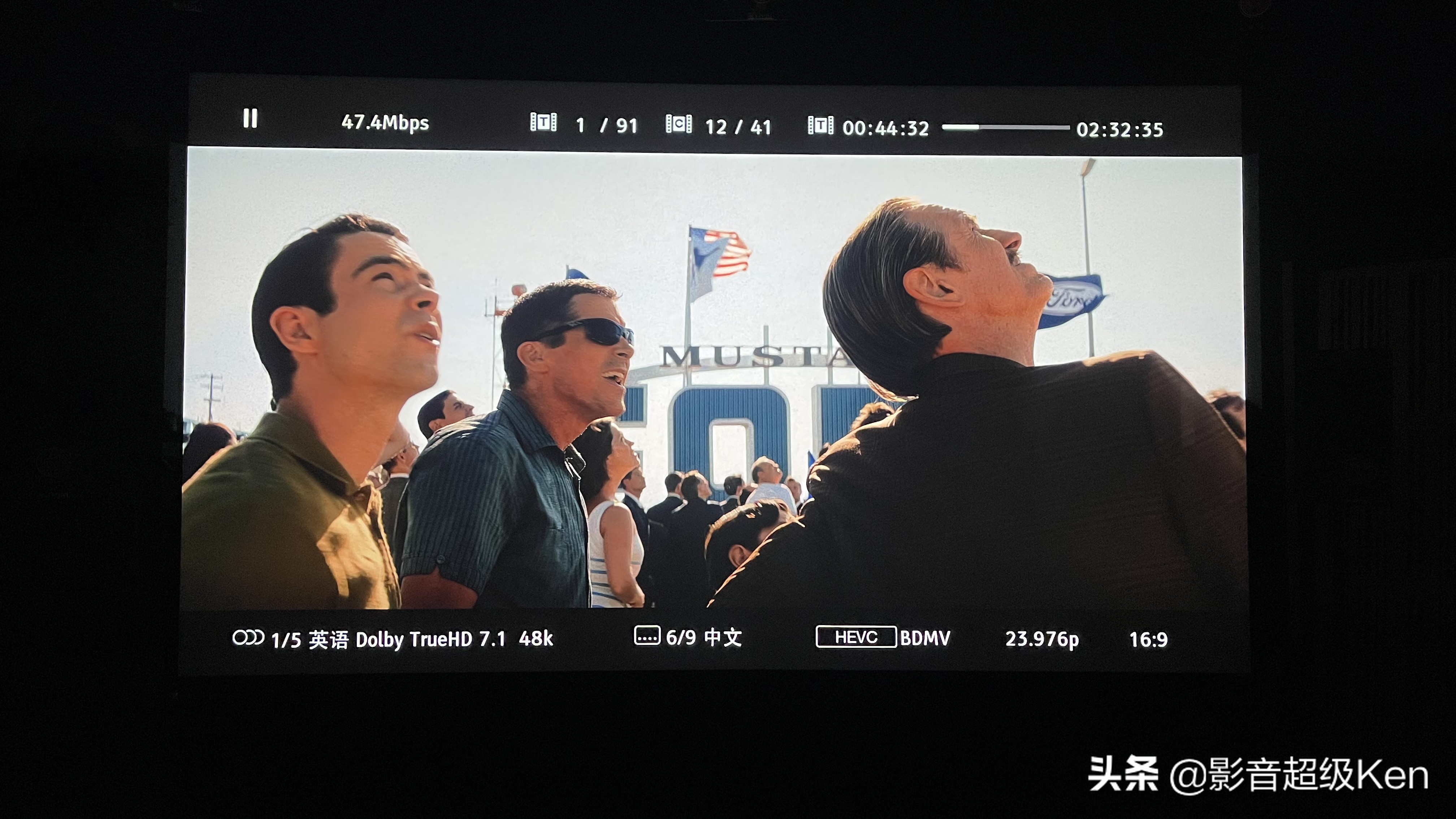

44分32秒前后飞机碾过头顶,巨大的能量让镜头里的肯·迈尔斯本能的缩头回避。

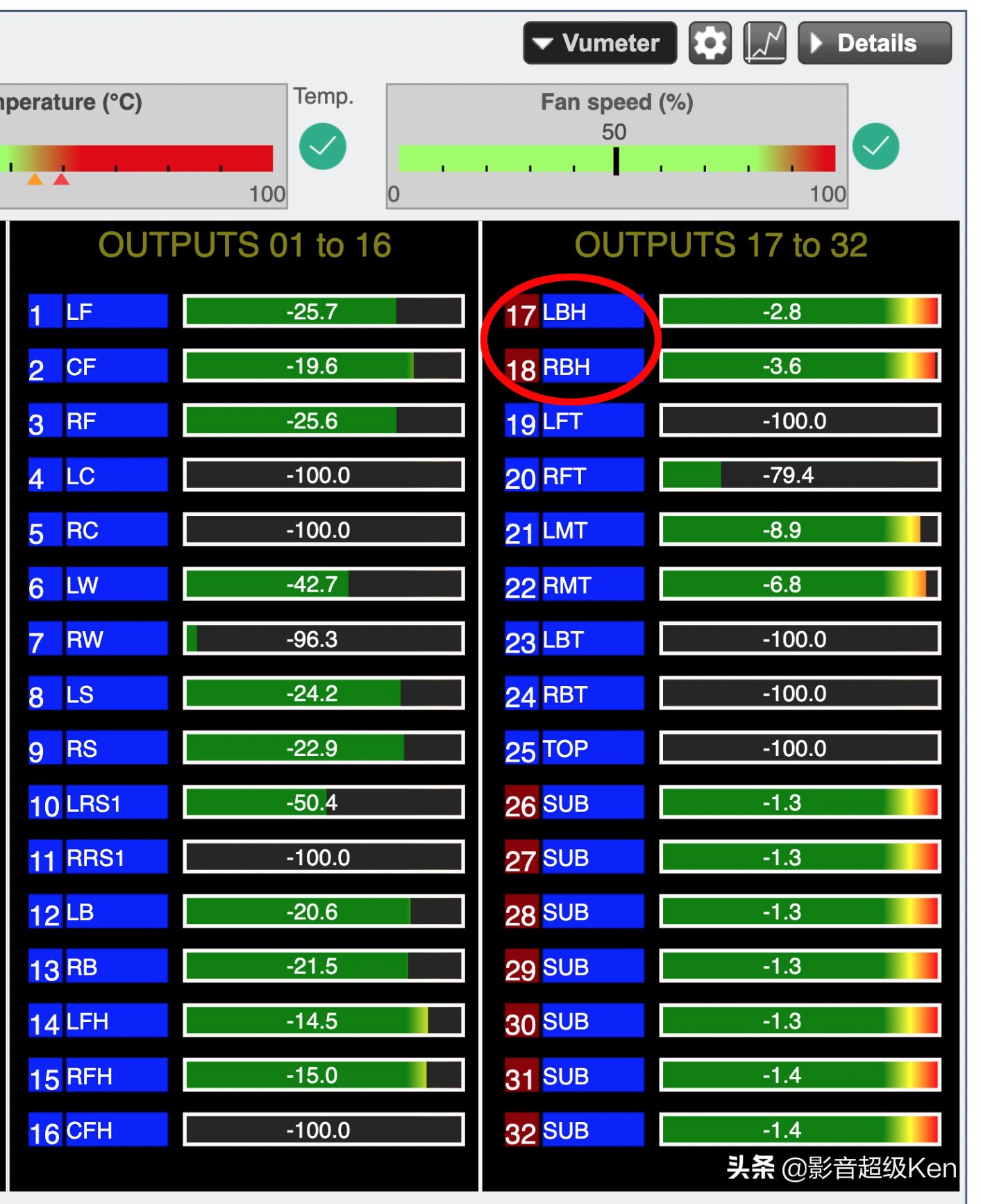

飞机碾过头顶LBH、RBH两个最后的天空声道信息量爆棚,地面的LB、RB后环绕负责地面层氛围营造,没喧宾夺主。


总结
“玩好5.1或者7.1就可以了”偶尔会听到这样的说法,如果没条件,这是给自己不继续折腾的好理由。但是,如果你有条件而不与时俱进,那就会错过越来越精彩的沉浸式混音的电影!
作为一名实战派,很高兴本次的升级做到比肩商业杜比影院的喇叭布局。得益于风暴前级超强的功能和音质,做到既精确又强悍的Hi-end声音还原,实现了一直梦寐以求的天空炮玩法。


主要设备如下

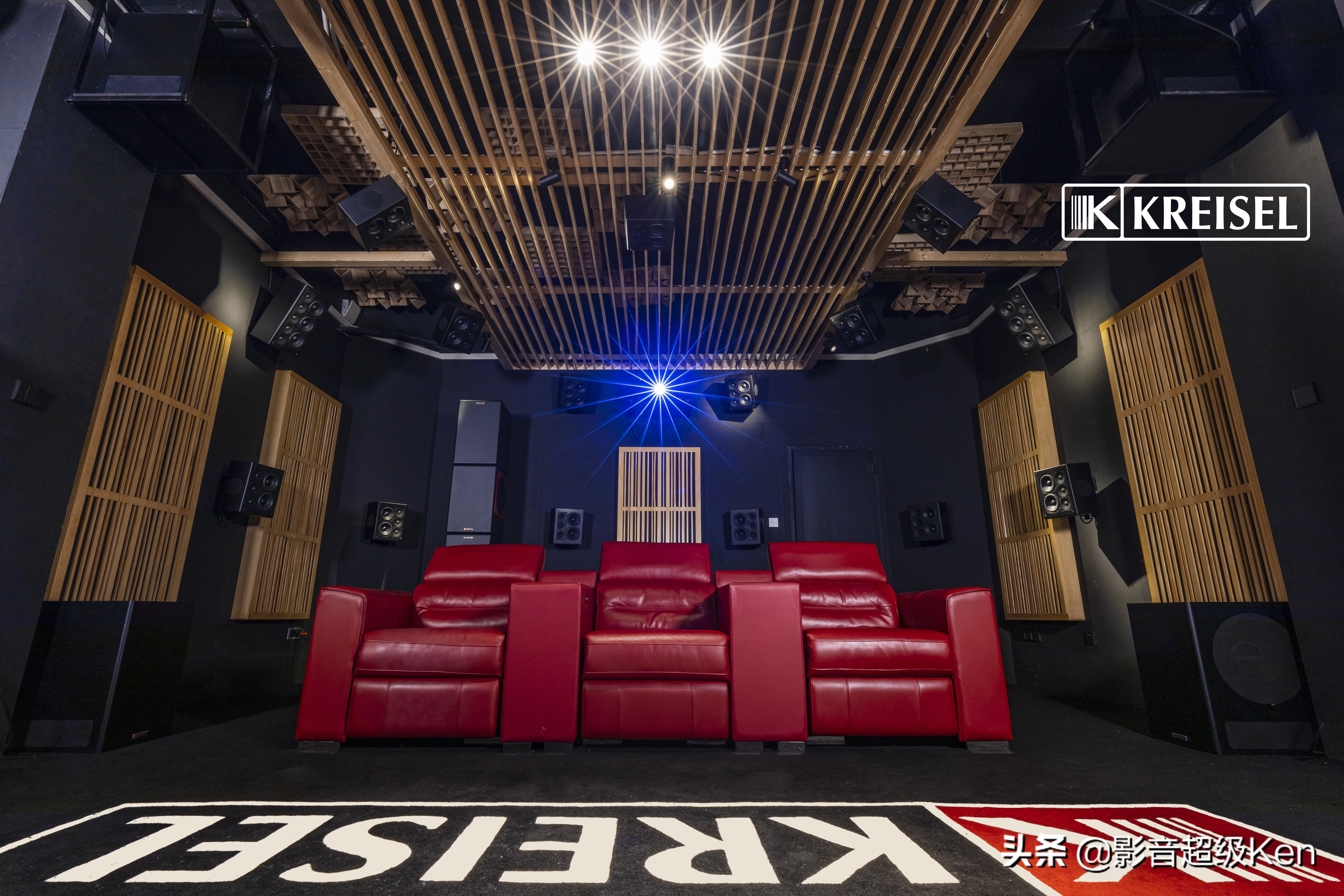

Ken Kreisel 13.7(13).12沉浸式音箱系统

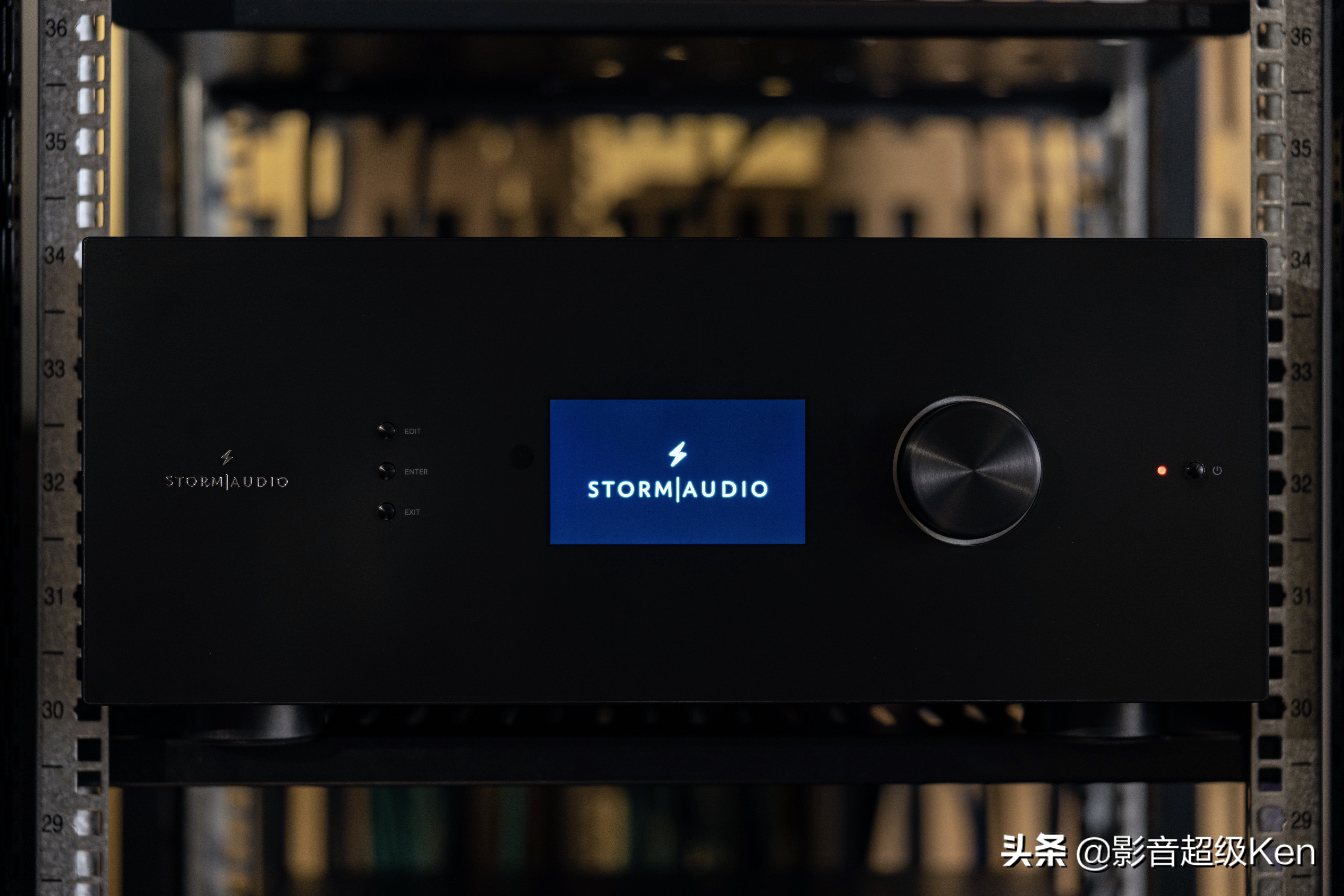

Storm Audio 风暴MK2 32声道前级解码器

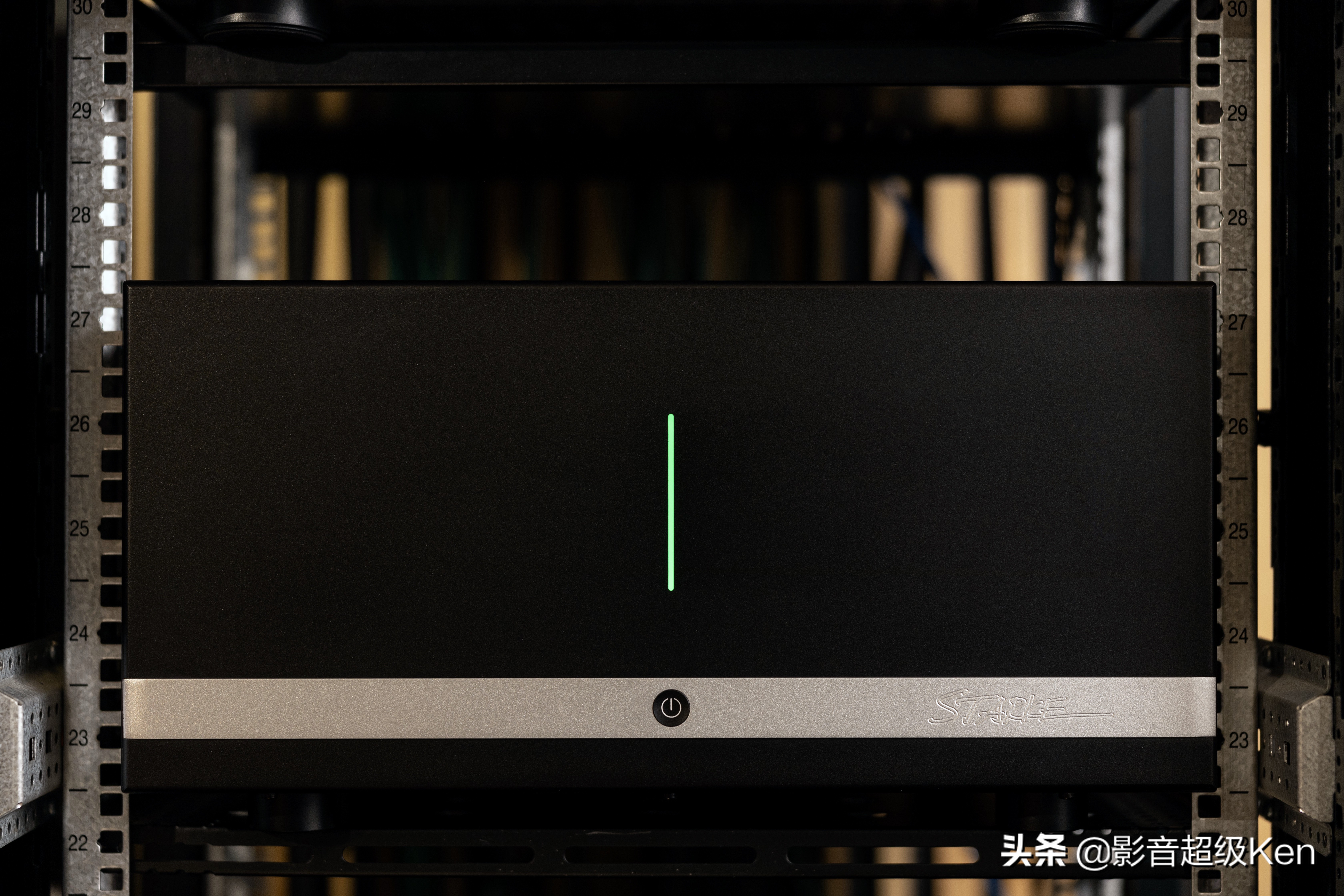

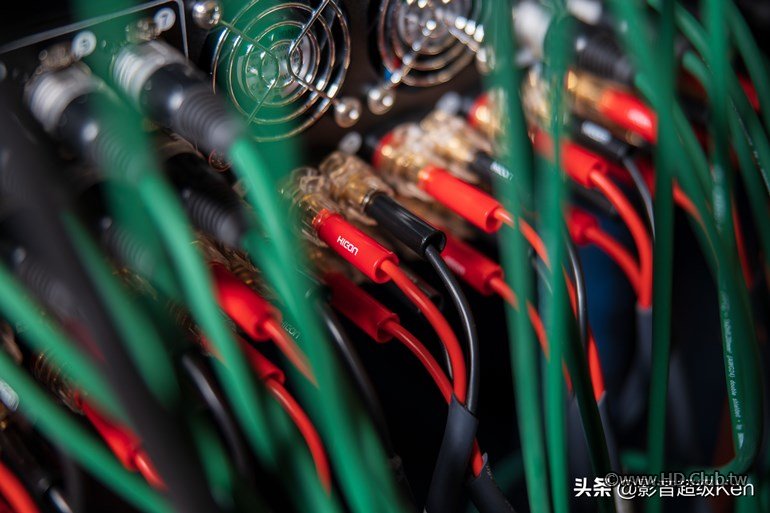

Starke Sound A8多声道后级功放


焦点150寸THX认证透声幕

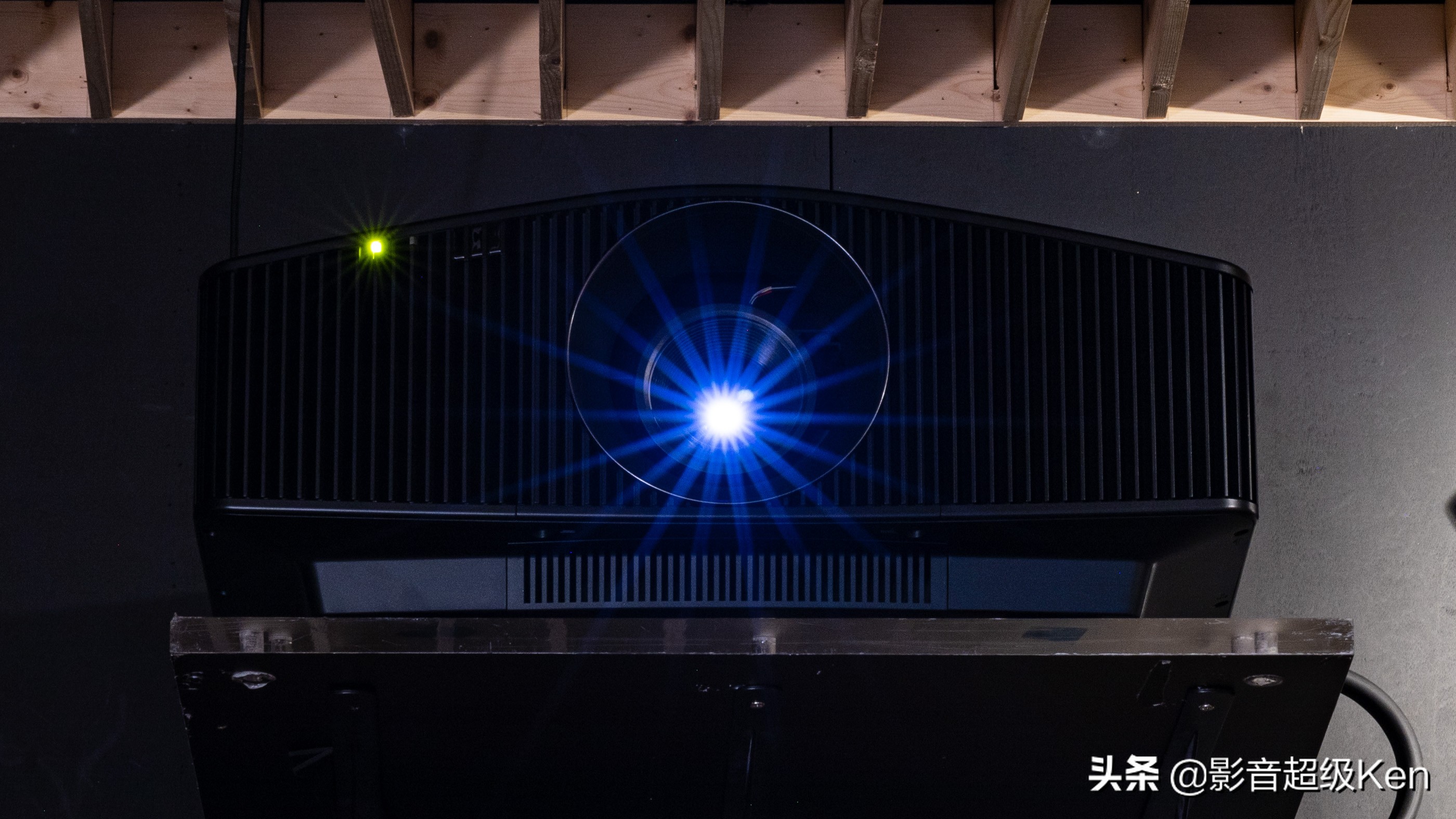

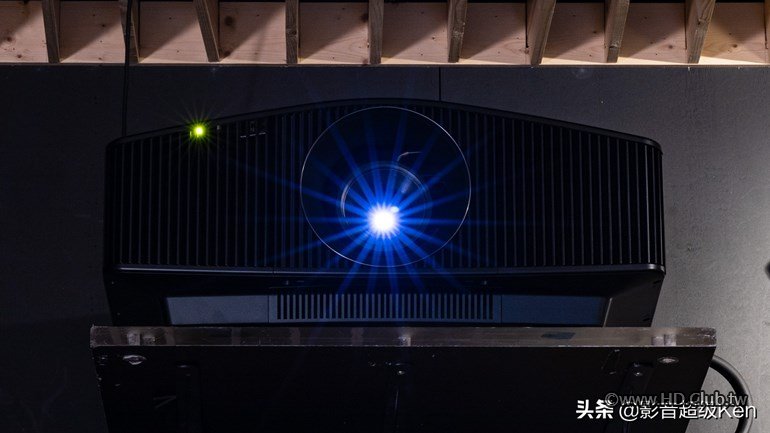

索尼激光VW798投影机

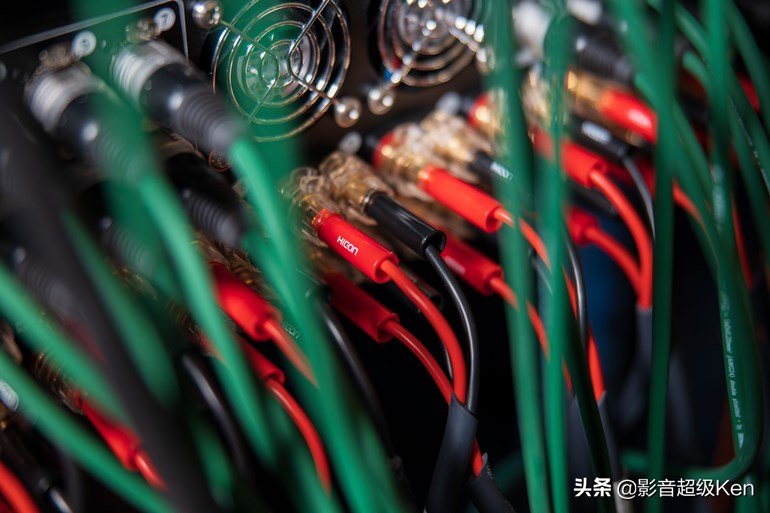

Sommer苏墨专业录音室线材
