本文最後由 djtopy 於 2021-10-26 04:10 PM 編輯


    前言:

開箱這台 2.5GbE 網路交換器 Switch 之前,我們先來聊聊網路速度,一般住家網路交換器的頻寬維持在 1GbE 的時代已經超過十年了,會造成這樣停滯不前的原因不外乎是以下幾點:
  • 1GbE 已經滿足 Ethernet 外網頻寬的需求
  • 1GbE 已經滿足 WiFi 無線網路的頻寬需求
  • 1GbE 與大多數機械式硬碟的讀寫速度相當
不過我們來看看現今的變化,
中華電信今年 8月 (2021-08) 正式推出了 2G/1G 光纖上網服務,1GbE 交換器將不敷使用,

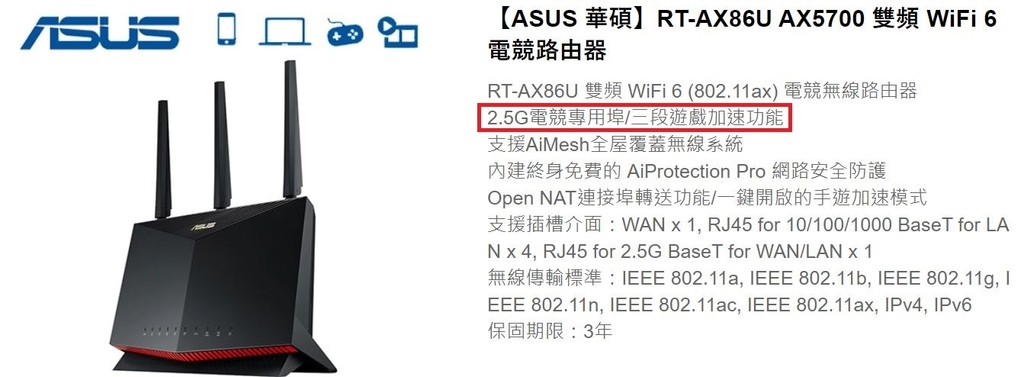

WiFi 無線網路方面,目前 WiFi 6 (802.11ax) 已經開始普及,高階家用機種的總頻寬已超過了 1GbE 等級,並且有多家品牌的路由器內建了 2.5GbE 連接埠,

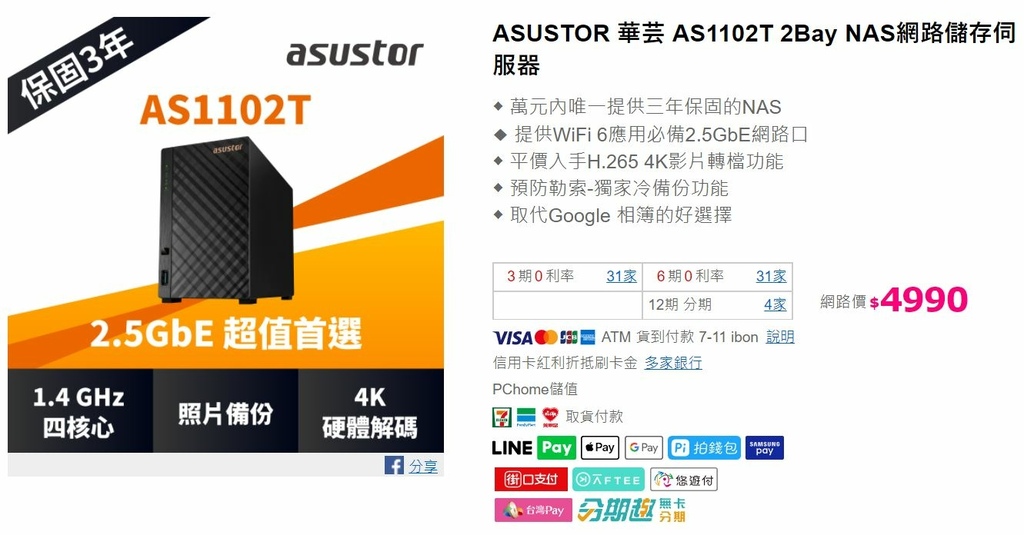

以華芸自家的 NAS 來說,NAS 使用機械式硬碟建構磁碟陣列就可以超越 2.5GbE 頻寬,更不用說以 SSD 來建置,

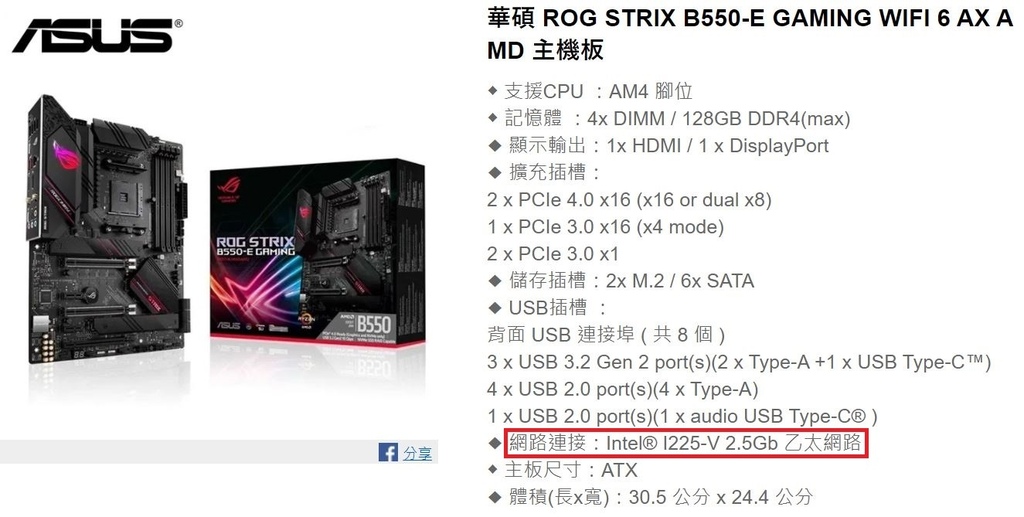

另外,許多電腦主機板開始內建 2.5GbE 連接埠,


市場上也開始出現 PCIe 介面的 2.5G 網卡,


USB Dongle 也開始普及,AS-U2.5G2 採用 Realtek 新一代晶片 RTL8156B,這款會一併開箱,

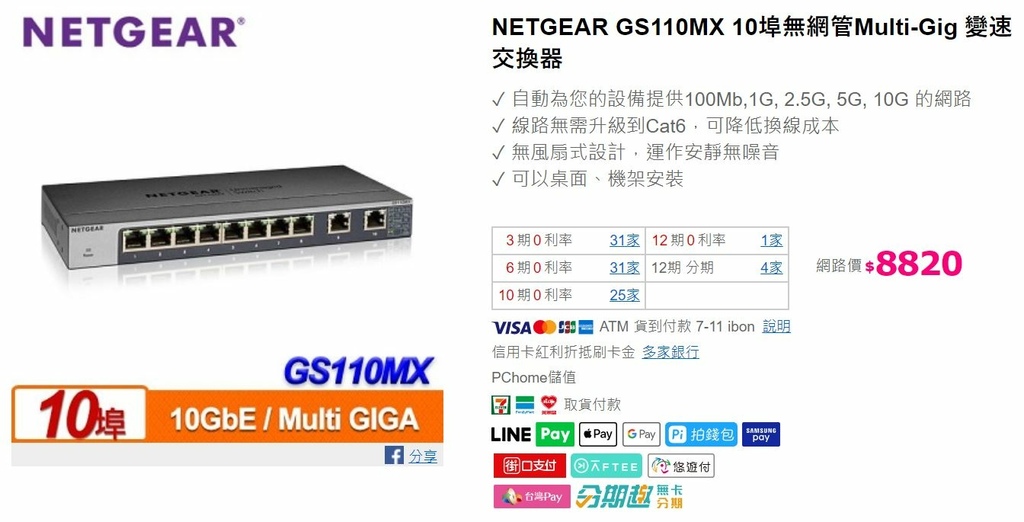

雖說中小型工作室的商用頻寬早已提升到 10GbE 甚至 40GbE,不過那樣的建置成本其實偏高,以筆者曾經開箱過的 Netgear GS110MX 來說,光是在 PCHome 上的牌價就要 8820 元,相信不是一般家用會輕易購入的選擇,


網路線材方面,RJ45 的 Cat.5e 就可以勝任 2.5GbE 網路交換器,意思就是以往的 1GbE 網路佈線只要在 Cat.5e 以上是無需更換的,這是多麼省成本又輕鬆的一件事,而 10GbE 至少要 Cat.6a 起跳,Cat.7 的線又貴又粗,增加了成本與佈線的困難度,長度太長會掉速,SPF 光纖的成本又更高.....
綜觀以上,我們可以說 現在 2.5GbE 要進入家用市場了。

    開箱:

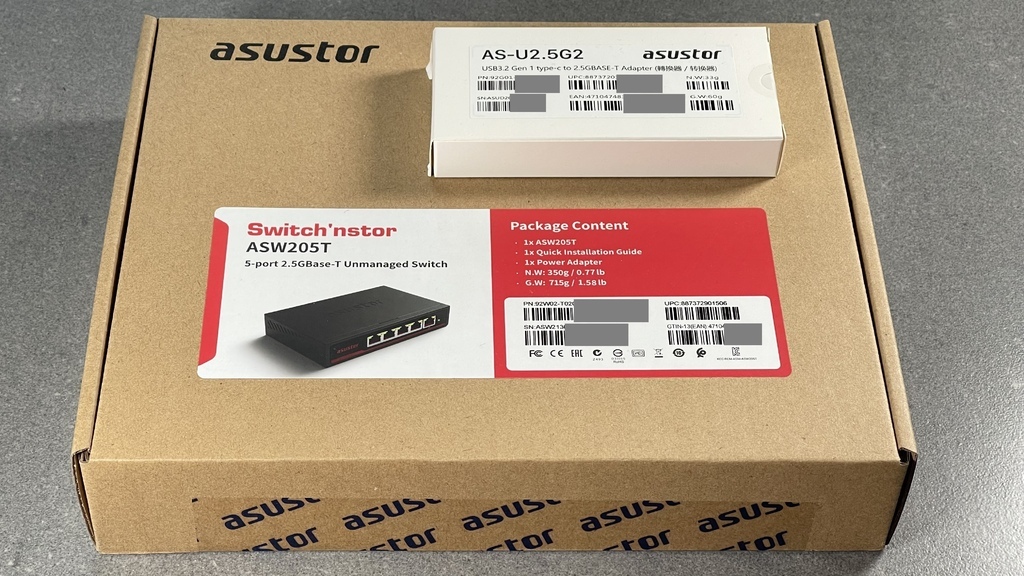

▼這次一共收到兩樣產品,AS-U2.5G2 是一款 USB 3.2 Gen1 Type-C to 2.5G BASE-T 的轉換器,底下的是 5 埠無網管 2.5GbE 網路交換器 Switch'nstor ( 型號 ASW205T),

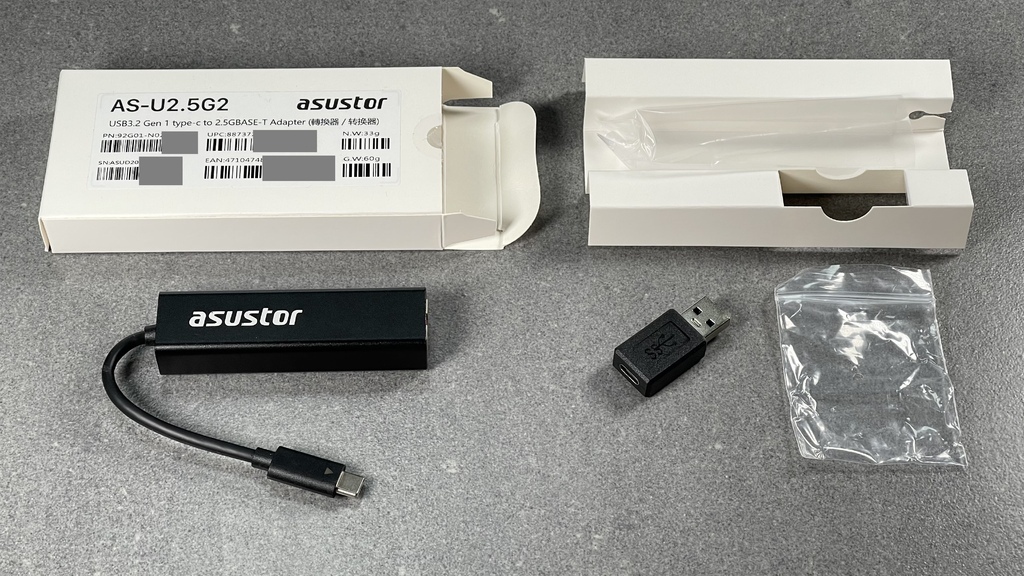

▼這款 AS-U2.5G2 是第二代了,體積是上一代的一半,內部晶片由 RTL8156 進化到 RTL8156B,省電與效能都有進步,

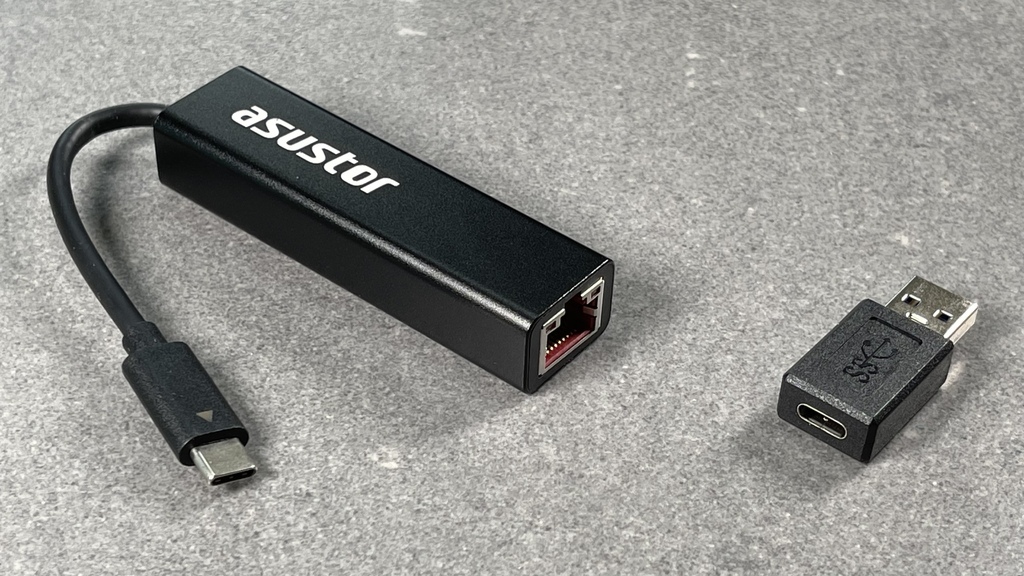

▼從這張照片可以看得很清楚,本體是黑色,造型中規中矩,為 USB Type-C to RJ45 網路插孔,可以配合包裝中隨附的 USB Type-C to A 轉接頭使用,

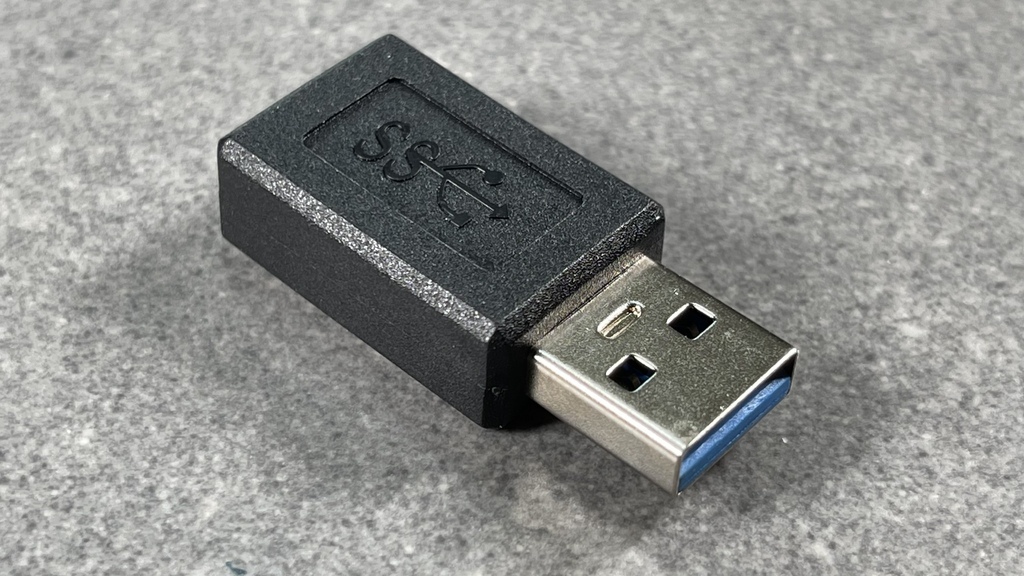

▼轉接頭 USB-A 端的舌片是藍色,所以也符合 USB 3.2 Gen 1 規格,

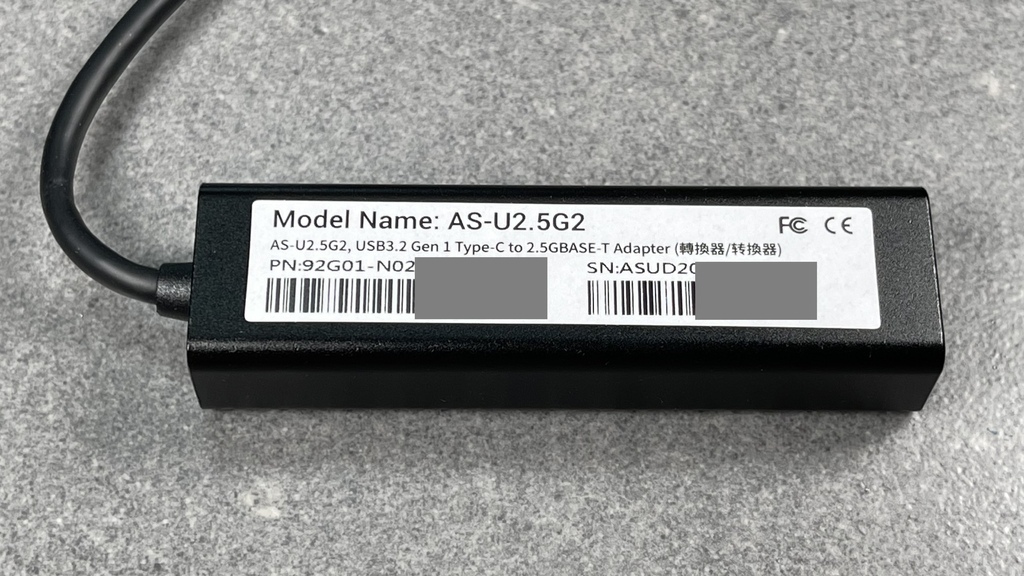

▼背面是產品名稱及批號的貼紙,重量約 33 克,輕便且隨插即用,

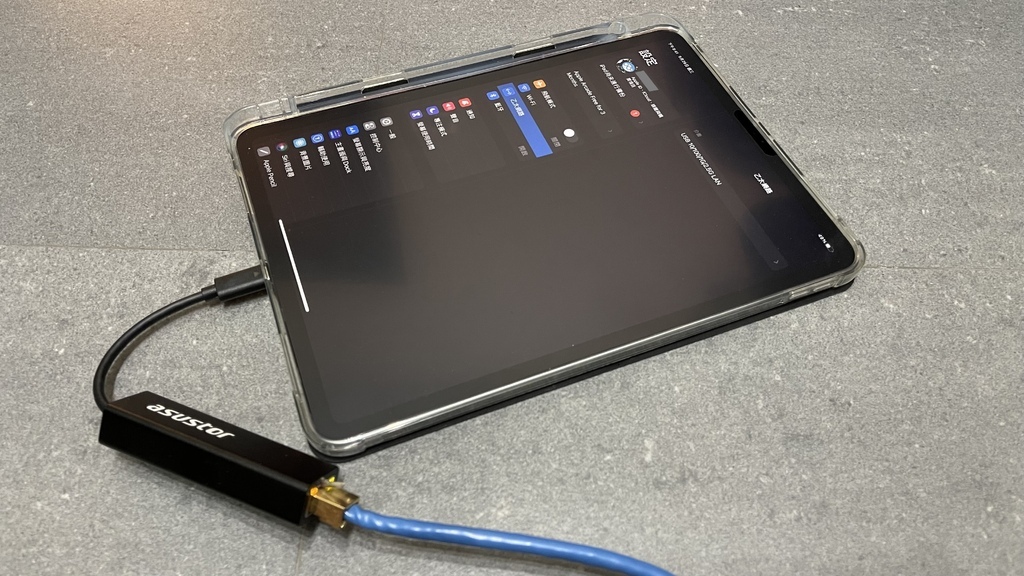

▼拿來接 M1 iPad Pro 2021,iPad 會自動安裝驅動程式,只要等一下就會抓到,

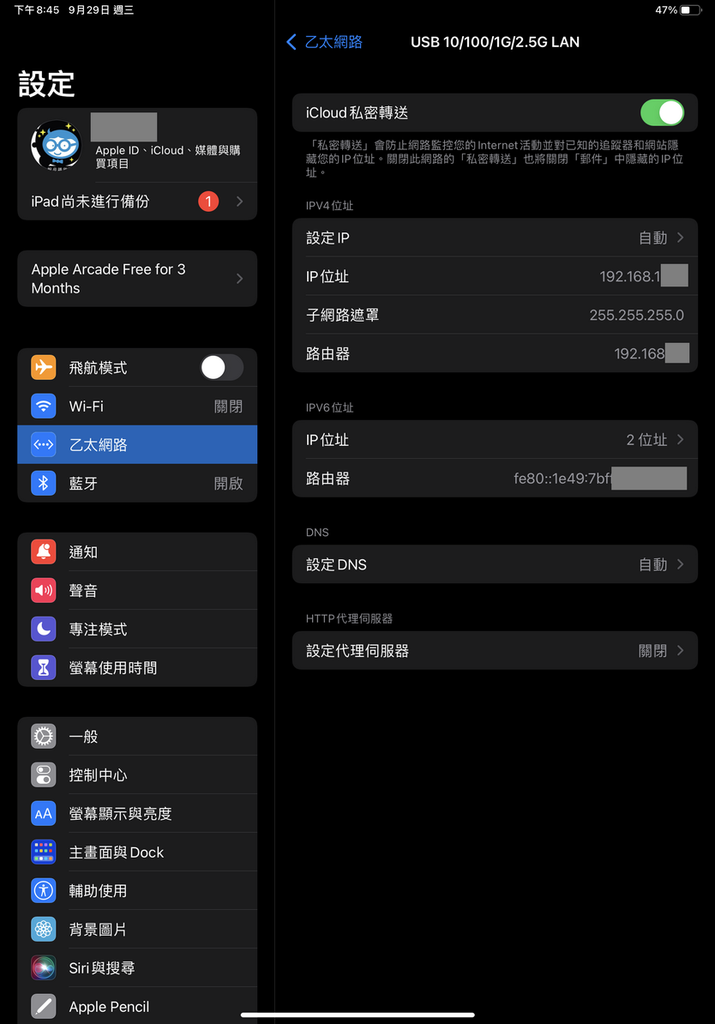

▼確定抓到 2.5G LAN,

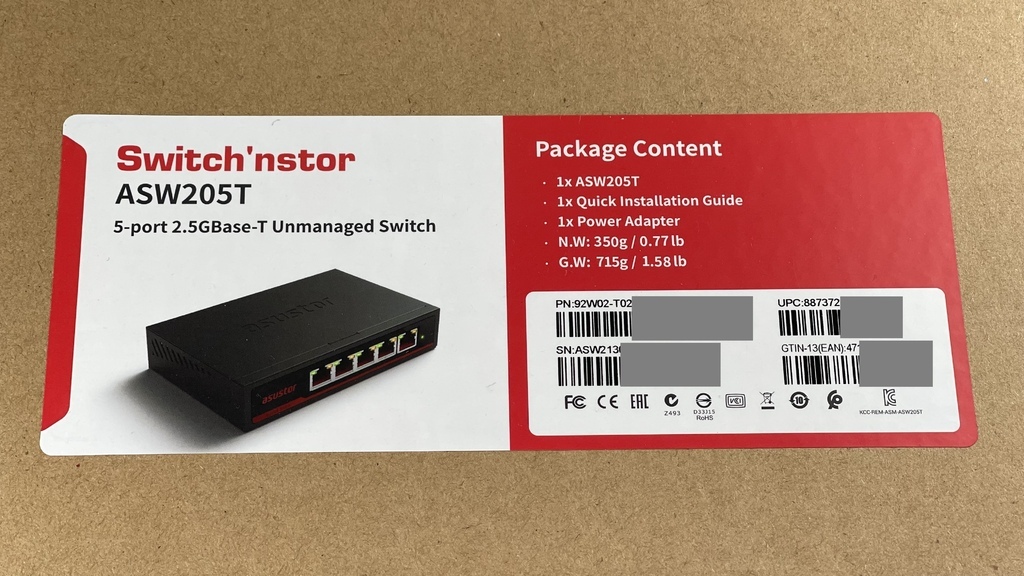

▼接著來看看 2.5GbE 網路交換器 Switch'nstor ( 型號 ASW205T),包裝上的貼紙有產品照片,產品名稱,還有包裝內容物,重量約 350 克,
瞭解一下特色:
  • 採用 Realtek 2.5G 新一代網路晶片 RTL8371 + RTL8221B
  • 酷炫電競風格提供 5 埠 2.5GBASE-T 紅色連接埠,隨插即用
  • 可搭配 ASUSTOR NAS 和 AS-U2.5G2 網路轉換器,提升至 2.5 倍速的網路環境
  • 無風扇靜音設計,金屬外殼高效散熱
  • 可直接擺放或壁掛,適合各式環境
規格:
  • 晶片 : RTL8731+RTL8221B
  • 連接埠數量 : 5
  • 管理類型 : 無網管型
  • 速度 : 2.5Gbps /1Gbps / 100Mbps
  • 巨幀封包 : 12K
  • 支援標準: IEEE 802.3 乙太網路,  IEEE 802.3u (100BASE-T), IEEE 802.3ab,(1000BASE-T), IEEE 802.3bz (2.5GBase-T) , IEEE 802.3x (Full-Duplex Flow Control)
  • 交換容量 : 25Gbps
  • MAC 位址表 : 16K
  • 總流量 (無壅塞) : 12.5Gbps
  • 封包緩衝記憶體 : 4.1Mbit
  • 封包轉發速率 : 18.6Mpps
  • 進階功能 : IEEE 802.3X 流量管理
  • 傳輸模式 : 儲存和轉發
  • 最高耗電量 : 10W
  • 風扇類型 : 無風扇
  • LED指示燈:電源,每個網路埠的速度 (Speed) / 活動 (Activity)
  • 操作溫度:0˚C ~ 40°C(32°F ~ 104°F)
  • 相對濕度:<85% (非凝結)
  • 儲存溫度:-10°C ~ 85°C(14 ~ 176°F)
  • 認證:FCC,CE,VCCI,BSMI,C-TICK
  • 大小(高x寬x深): 28 (H) x 140 (W) x 90 (D) mm
  • 重量: 350 (g) / 0.77 (lb)

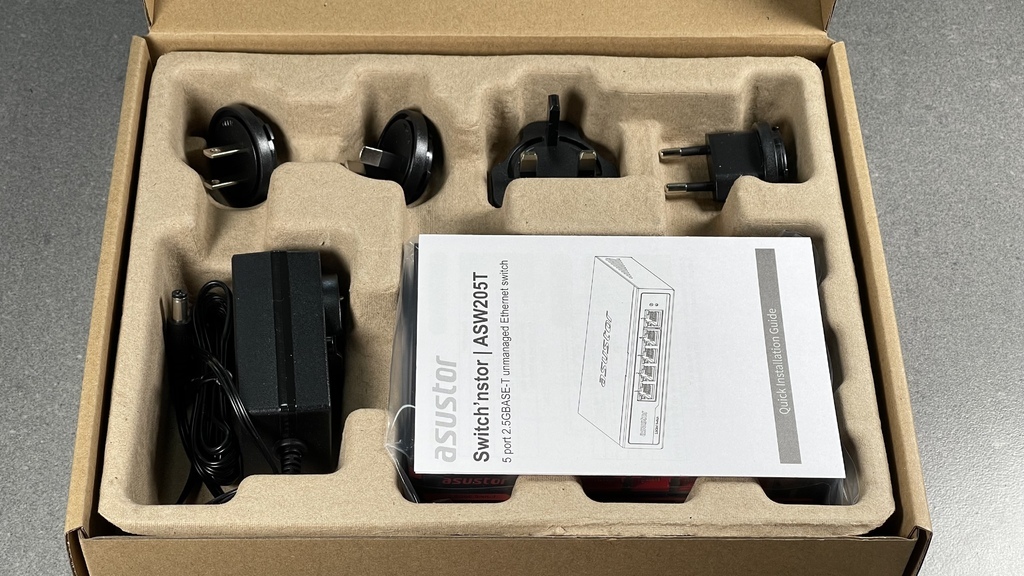

▼打開後看到內容物,總計有本體 (在底下)、快速安裝手冊、及電源供應器,旅行用轉接頭共四款,

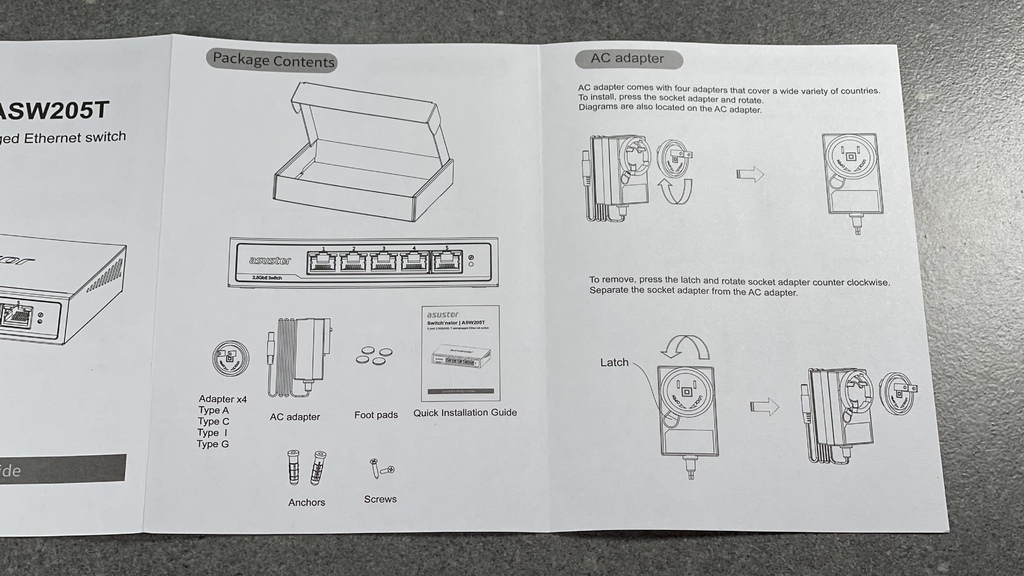

快速安裝手冊


▼內容物後面會看實體,

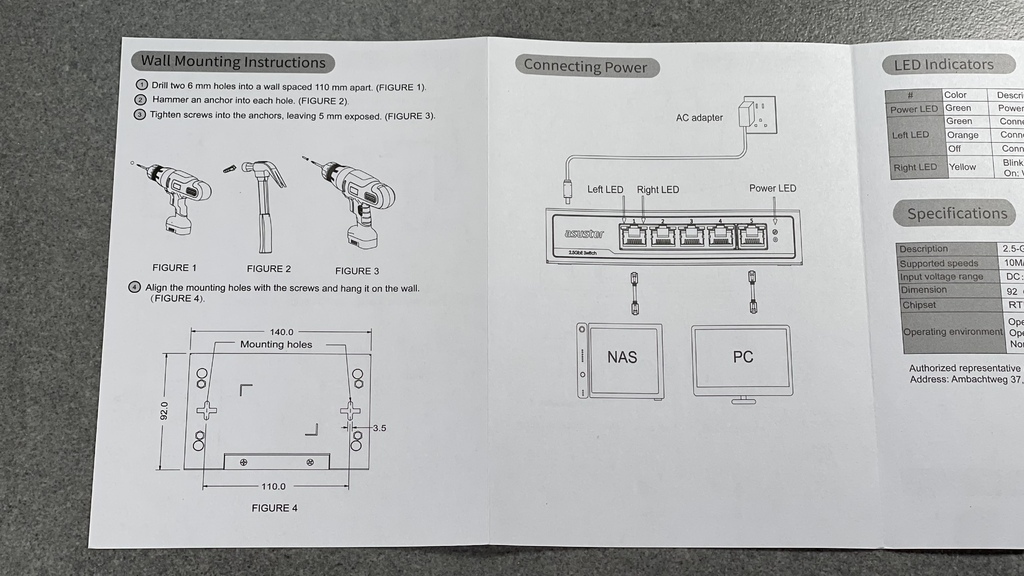

▼這裡說明了壁掛方式,相隔 110mm 鑽孔,釘入膨脹管 (塑膠壁虎),鎖入金屬自攻螺絲,

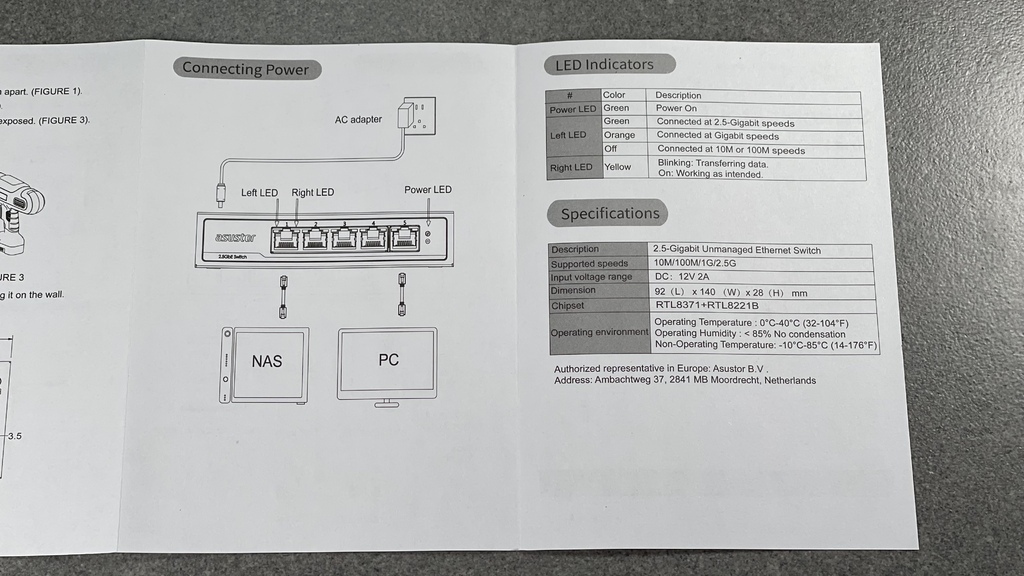

網路交換器可連接 NAS 或 PC。這裡重要的是燈號,左邊 LED:綠色是 2.5GbE,橘色是 1GbE,未亮燈是 10MbE or 100MbE,右邊 LED:閃爍為資料傳輸中,恆亮為可工作,

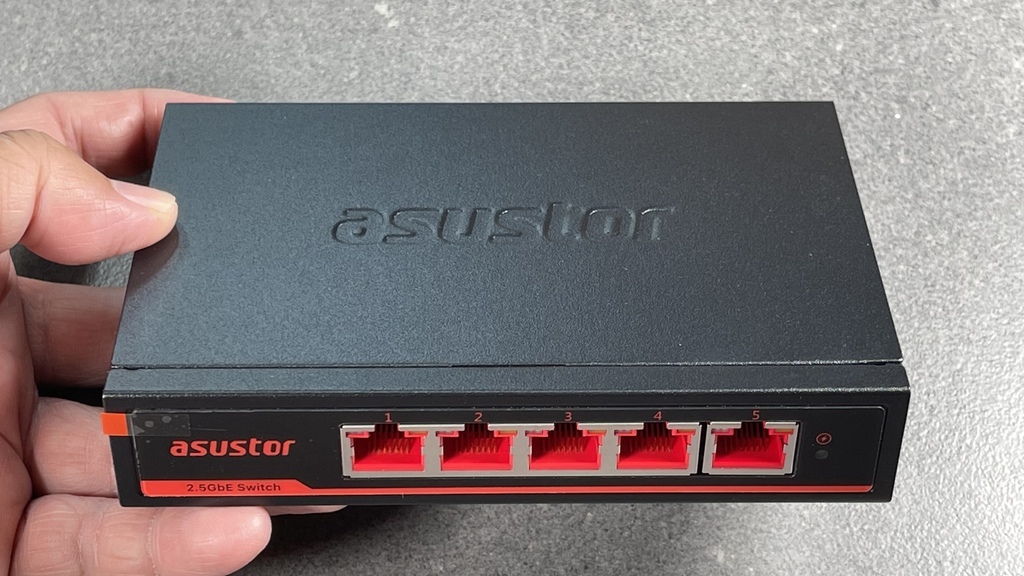

▼接著看到本體,為黑色烤漆的金屬外殼,上方有 Asustor 字樣,網路孔有五埠,一入四出,最右側有一個電源燈號,尺寸是 92 x 140 x 28 mm,這體積應該是目前業界最小,可以置入線路開關的電器箱中,

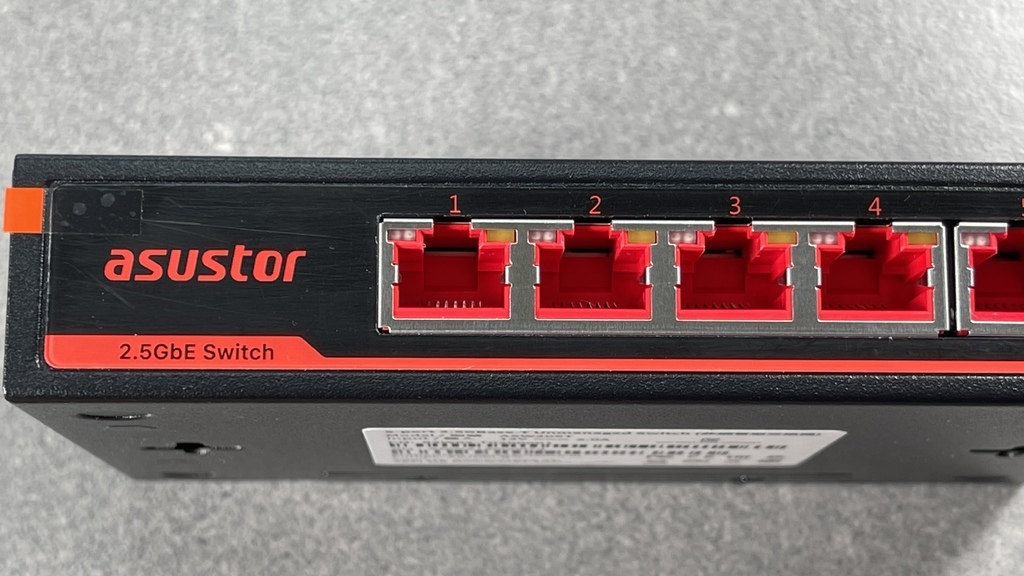

▼配色皆以華芸的電競色為基礎,使用紅色增添活潑感,每一埠皆有左右兩個 LED 指示燈,

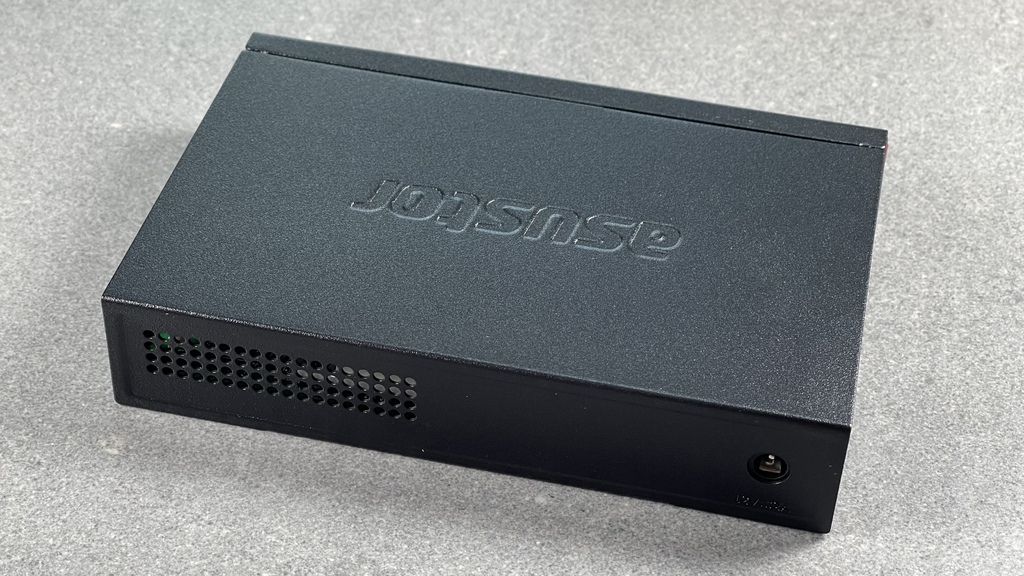

▼背面有散熱孔及電源插孔,

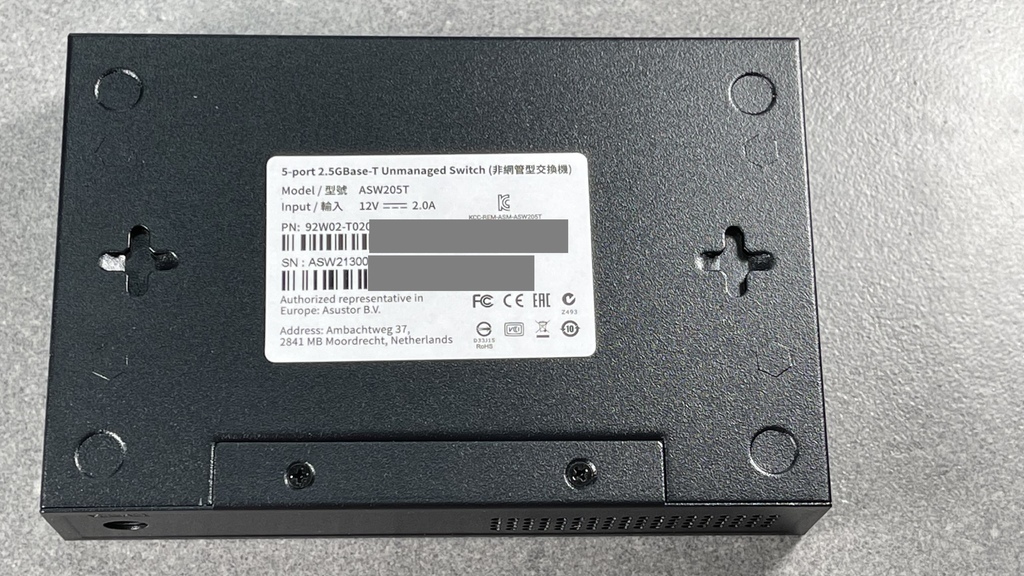

▼機體正下方有貼紙,四角落的圓形是止滑墊黏貼處,左右兩側的十字孔是壁掛孔,電源輸入為 12V 2.0A = 24W,


▼兩側側面也有散熱孔,

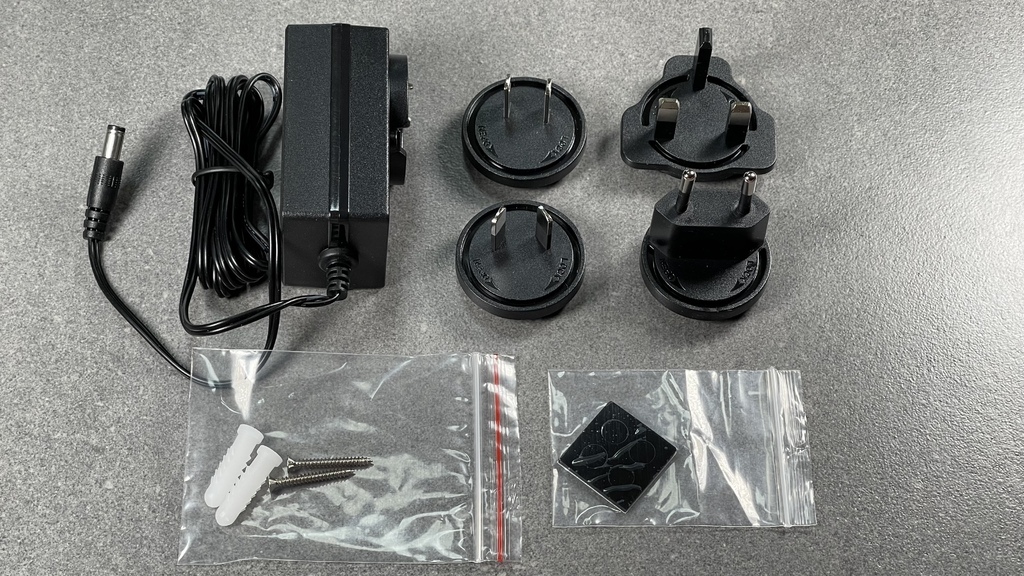

▼其餘配件為電源供應器、四款旅行用轉接頭、螺絲包、底部止滑腳墊,

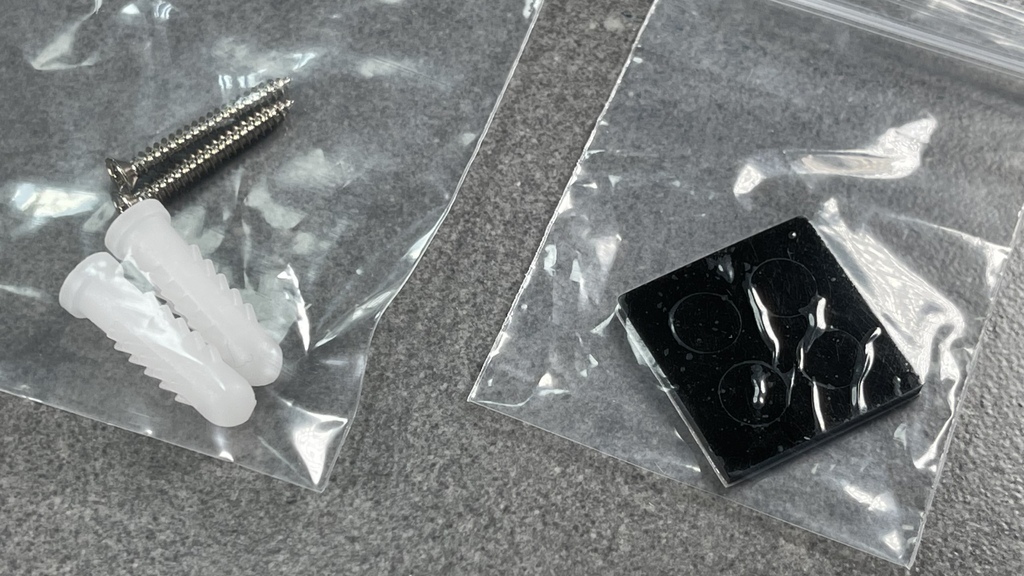

螺絲包內有膨脹管 (塑膠壁虎) 及金屬自攻螺絲,右邊為可黏貼的止滑腳墊,

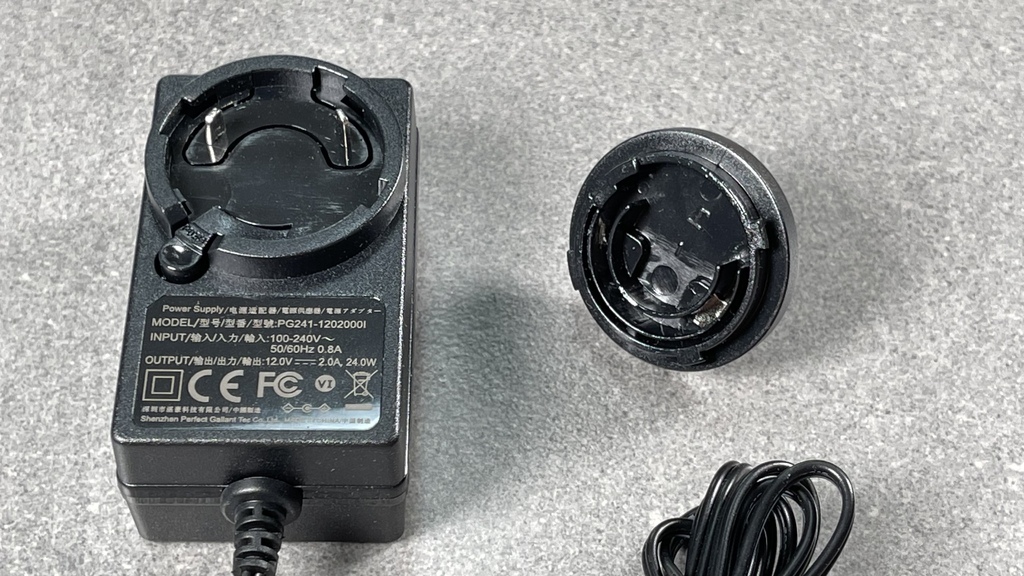

電源供應器為可換插頭設計,有圓形卡扣,

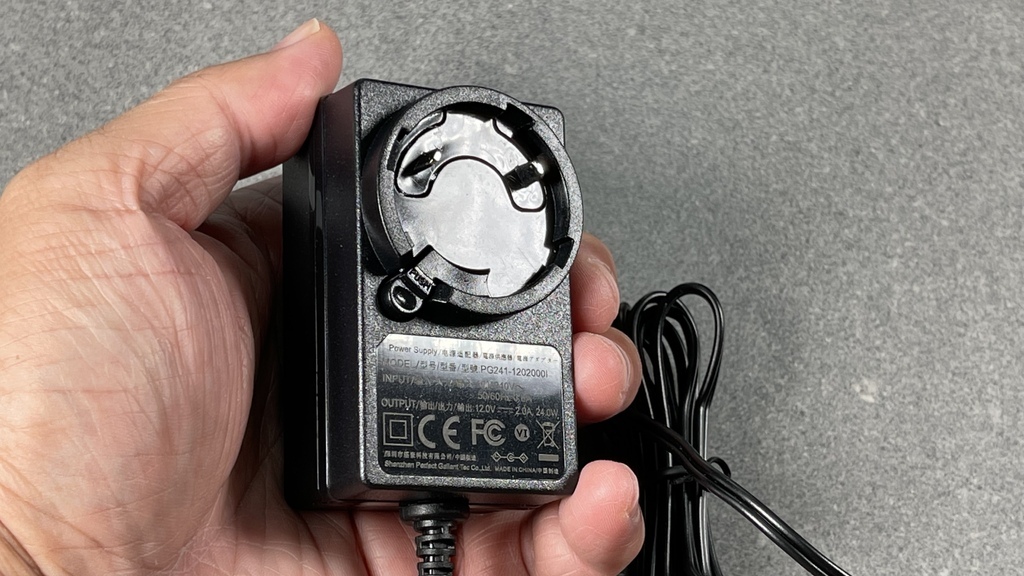

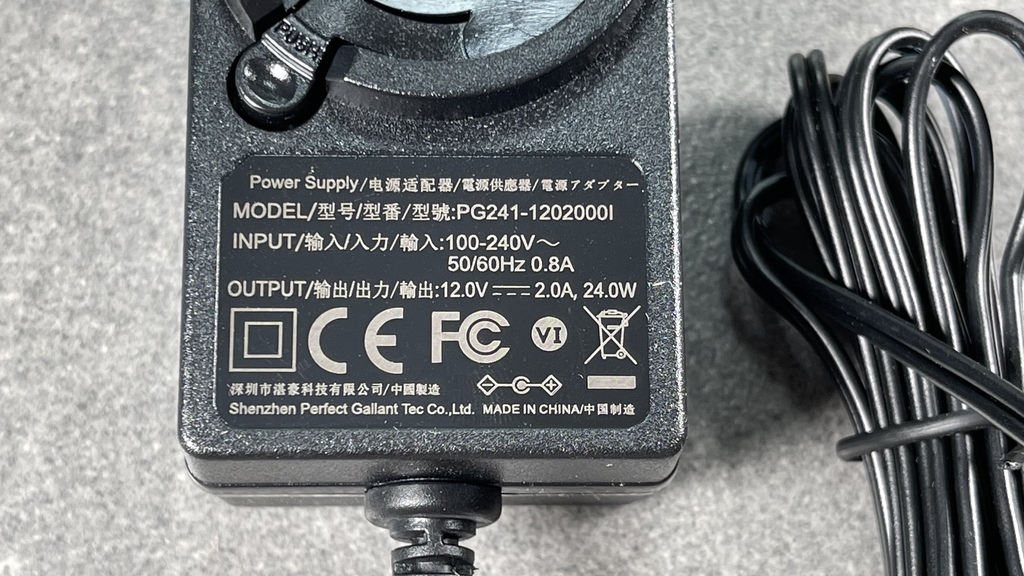

▼為深圳湛豪科技出品,輸入為國際電壓 100~240V,輸出為 12V 2.0A = 24W,省電設計之下耗電量僅 10 瓦,


▼圓圈中有兩個金屬端子,


▼旋轉後可卡扣,鬆緊度紮實,照片為美國式插頭,


▼更換為英國式插頭,

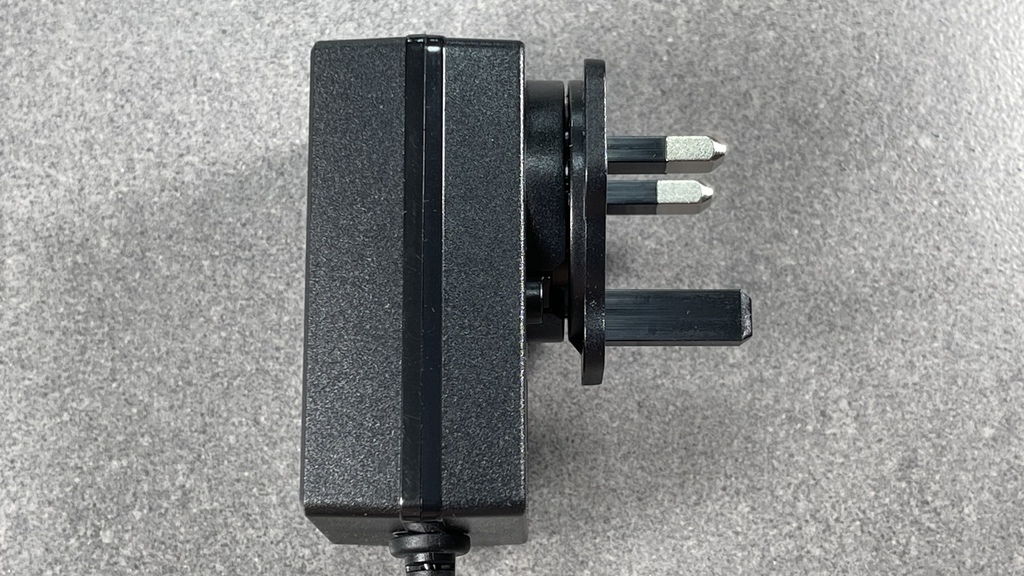

▼由側面觀看,


    實際測試:

測試環境

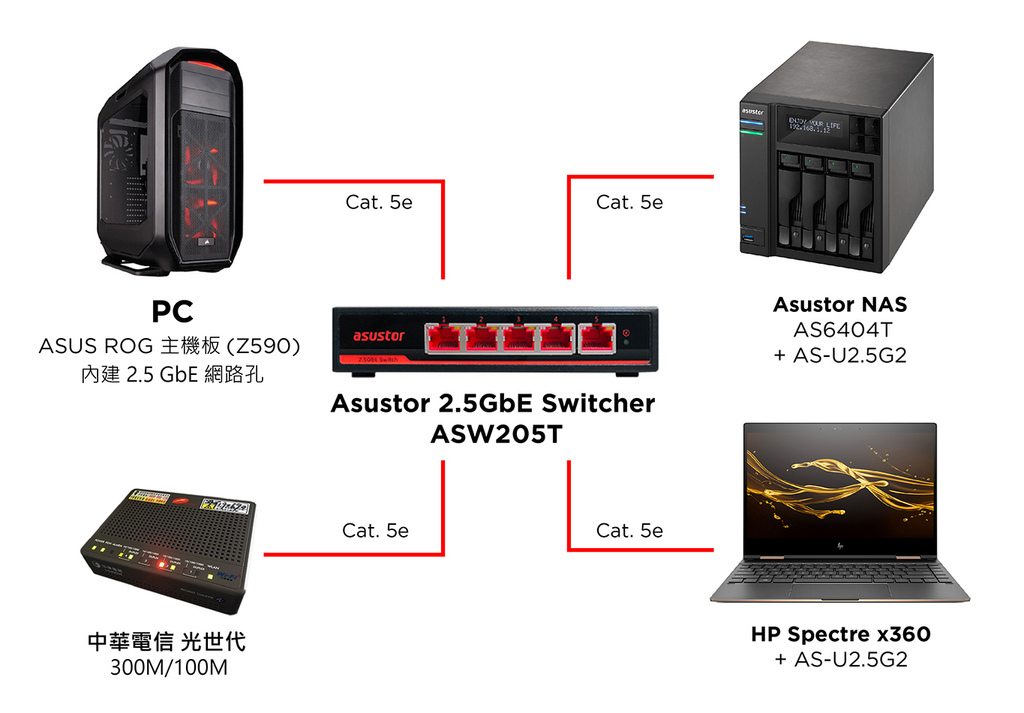

▼以下是筆者的配置,分別將 PC、HP 筆電、NAS (AS6404T) 都接上 ASW205T 交換器,網路線只需要 Cat.5e 就可以勝任,體的架構等於是在區網內,另外接了外網是中華電信的光世代 300M/100M,


PC:
作業系統:Microsoft Windows 10 Pro 64bit (21H1)
處理器:Intel Core i7-11700K
記憶體:Kingston HyperX Fury DDR4-3600 CL18 64GB Kit (2 x 32GB)
主機板:ASUS ROG MAXIMUS XIII HERO (Z590)
顯示卡:Nvidia GeForce RTX 3080 Ti
系統碟:OWC Mercury Electra 6G SSD 1TB
擴充碟:Samsung 980 Pro PCIe 4.0 NVMe M.2 SSD 1TB
NAS:
Asustor AS6404T 4Bay NAS + ASU2.5G2
筆電:同樣也需要 ASU2.5G2

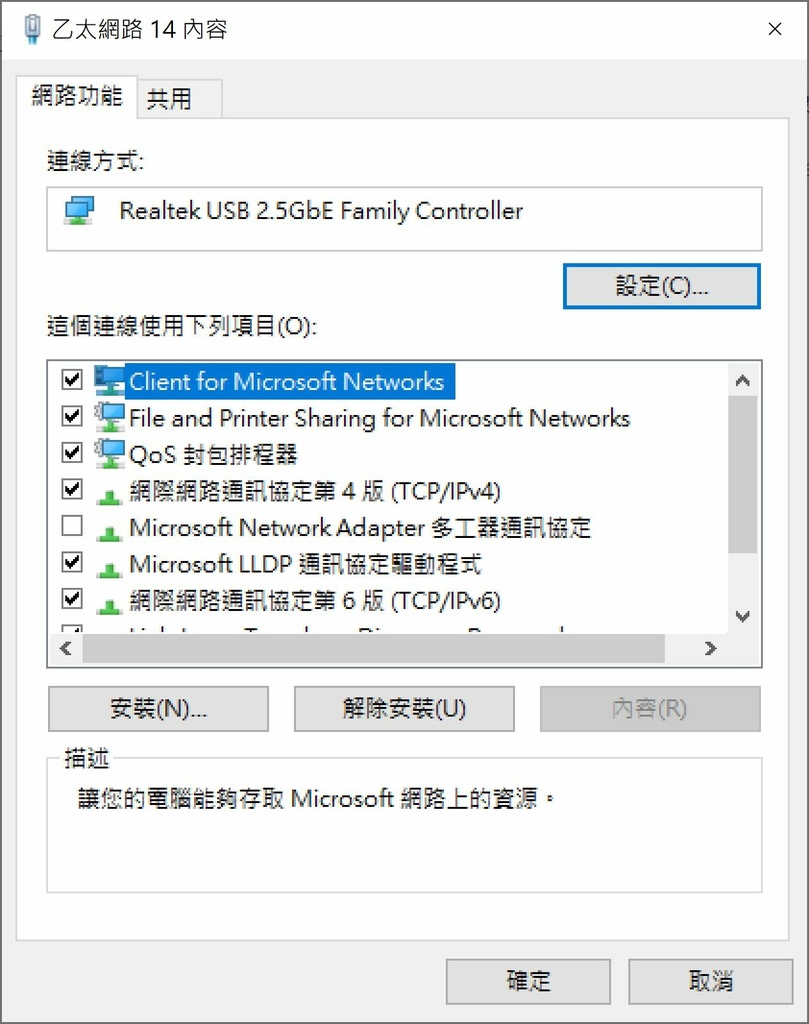

▼將 AS-U2.5G2 接上 HP Spectre x360 的話,可以看到網路介面卡已經改變,出現了 Realtek USB 2.5GbE,這是 AS-U2.5G2 內部使用的晶片,

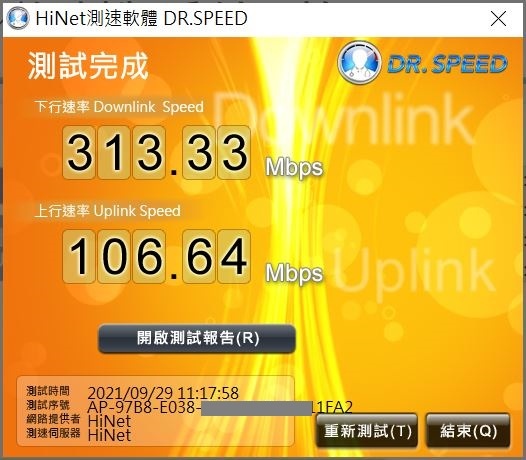

▼接著將筆電透過 AS-U2.5G2 接上中華電信的光世代數據機 Modem (小烏龜) 測試看看,300M /100M 的網路方案確認能夠跑上全速,

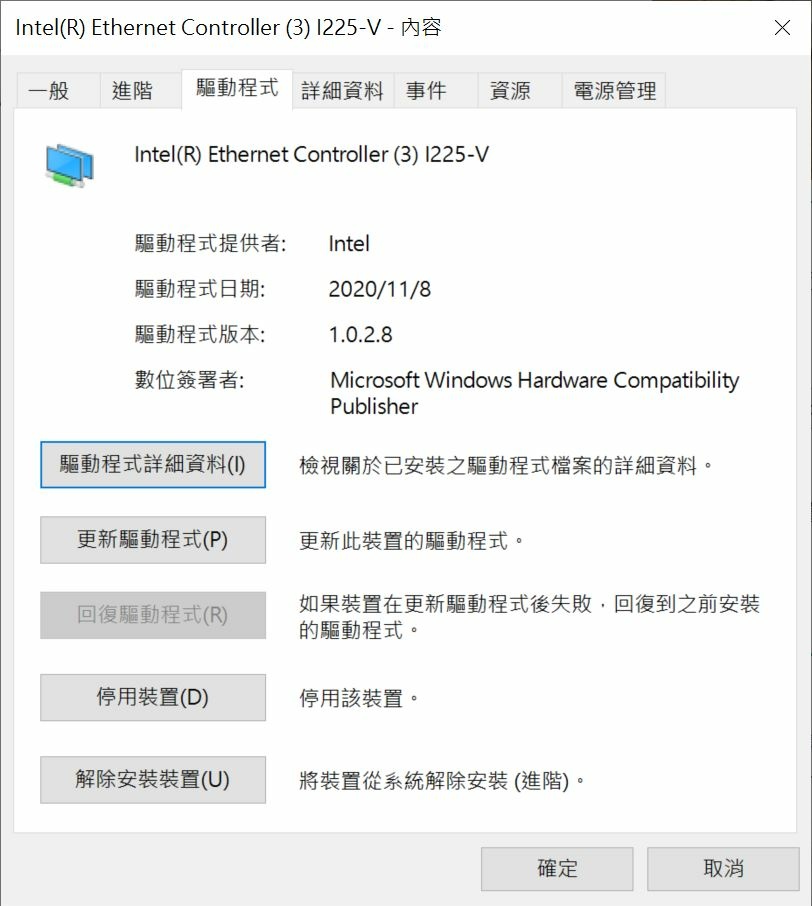

▼再來看一下筆者的 PC,主機板內建的網路晶片是 Intel Ethernet Controller,

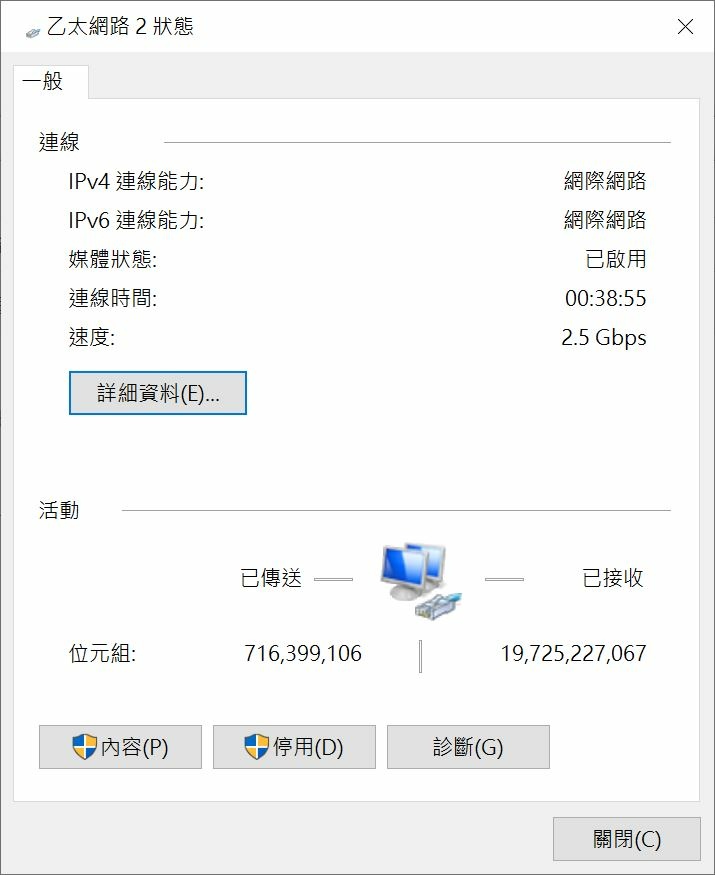

▼可確認已有 2.5GbE 的連線能力,

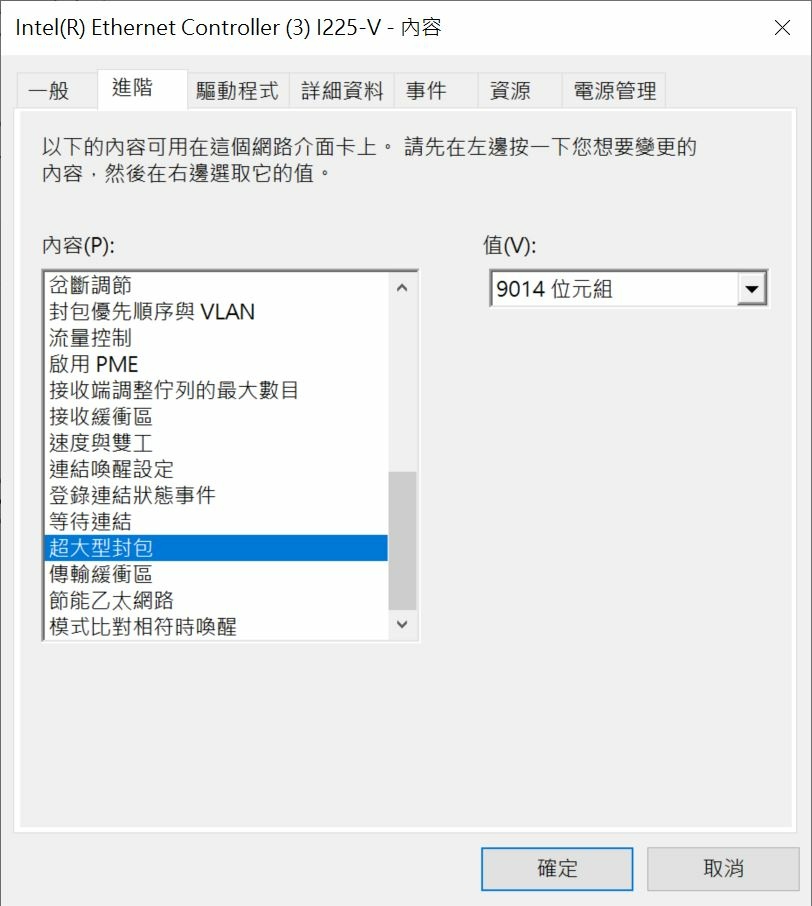

▼有些網友發現測速時會有誤差,這時可以從「裝置管理員」進到網卡的「進階」設定,其中有一個「超大型封包」的值預設是 Disable,可以改為 9104 位元組,這樣傳輸大檔案的速率會提升,

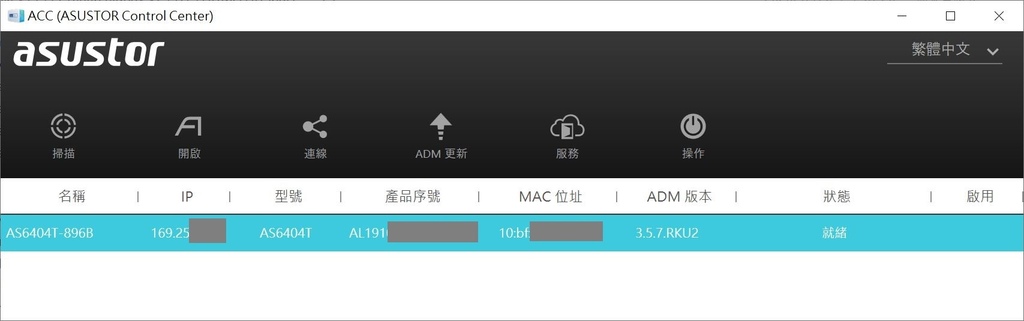

▼開啟 PC 端的 Asustor Control Center,很快可以抓到 Asustor NAS AS6404T,

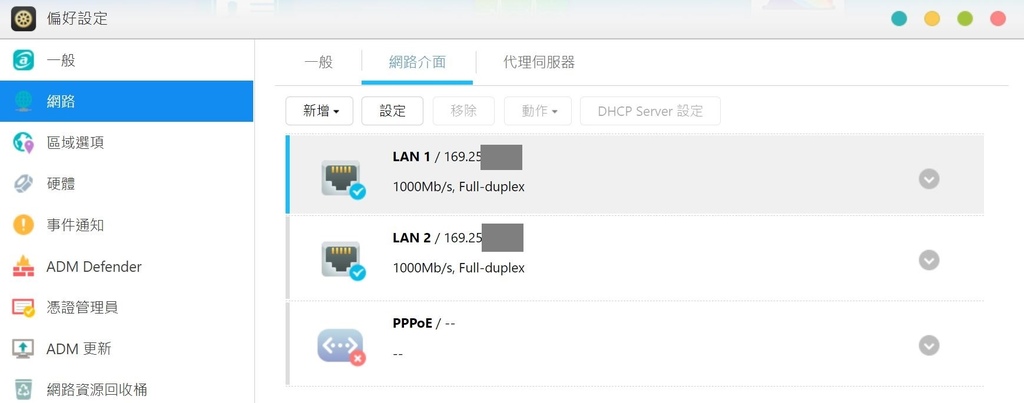

▼進入 NAS 的「系統 --> 偏好設定 --> 網路 --> 網路介面」,因為接了兩條網路線 (有兩個 RJ45 網路孔),所以有 LAN1,LAN2,但各別都只有 1GbE 速度,

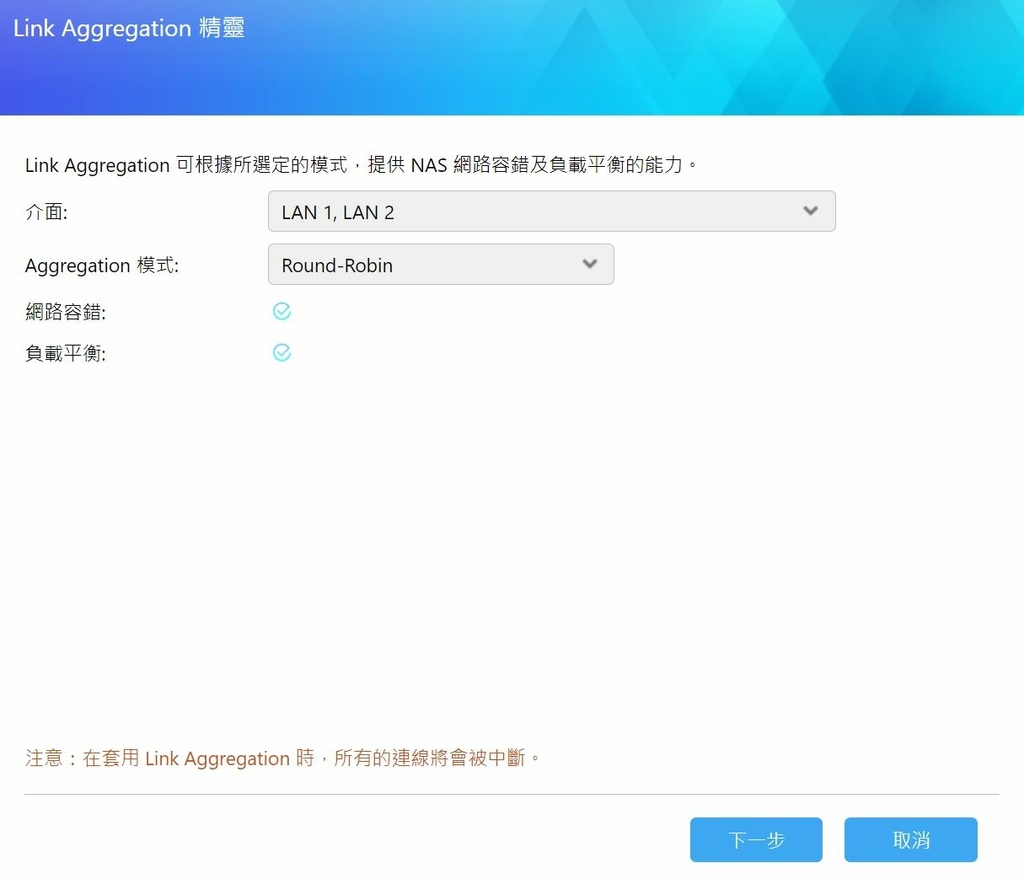

▼為了加快連線速度,NAS 允許使用內建的 Link Aggregation 鏈路聚合功能,


▼鏈路聚合設定成功之後網路介面會變成 LAN1 + LAN2,

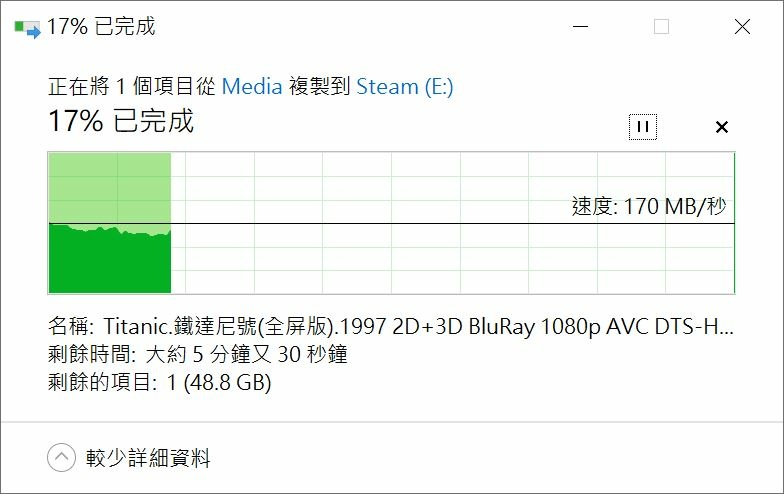

▼如果沒有設定鏈路聚合,從 NAS 搬檔案到 PC 的傳輸速率大約是 110MB/sec,設定之後可提升到 170MB/sec,因此接兩條網路線還是有幫助的,

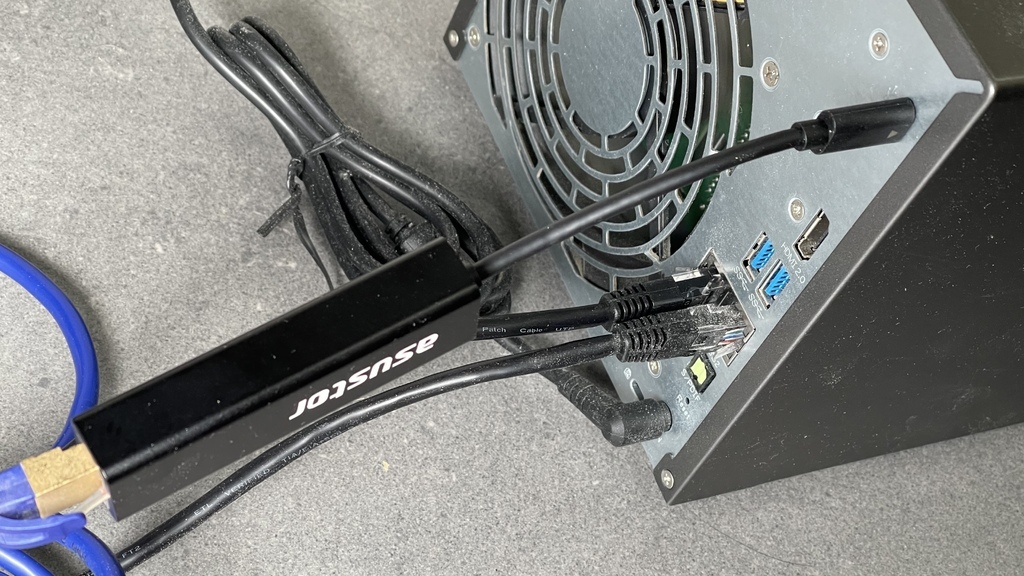

▼不過假設把 AS-U2.5G2 直接接到 NAS 後面的 Type-C 連接埠,


▼再次檢查網路介面後會發現變成了 「EXTLAN1」,

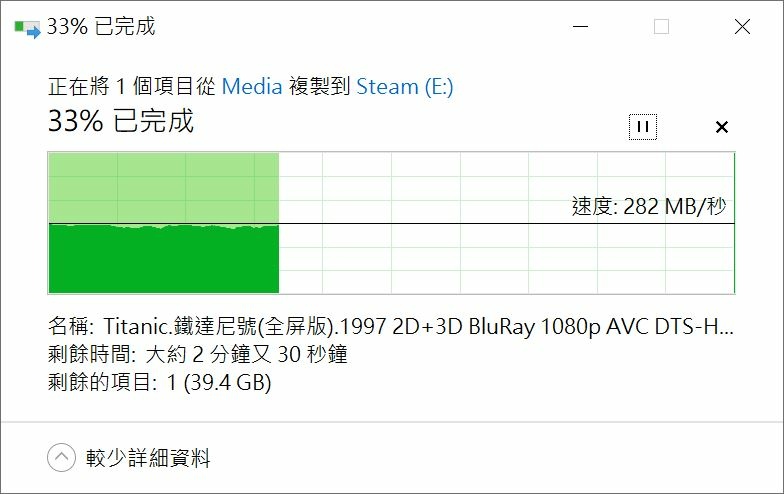

▼這時再測一次檔案複製,同一個檔案的傳輸速率變成 280MB/sec,除了代表這款 Dongle (AS-U2.5G2) 可與 NAS 相容,而且速率比 110MB/sec 提升了約 2.5 倍,


▼接下來,在 PC 與 HP 筆電之間測試連接速率,我們使用專門測試網路頻寬的指令工具「iperf3」這個程式,如此受到的干擾可以減到最小,這個程式是免費的,相關的使用方法麻煩自行搜尋網路,測試之前須先關閉兩端電腦的防火牆,以免防火牆阻斷測試,

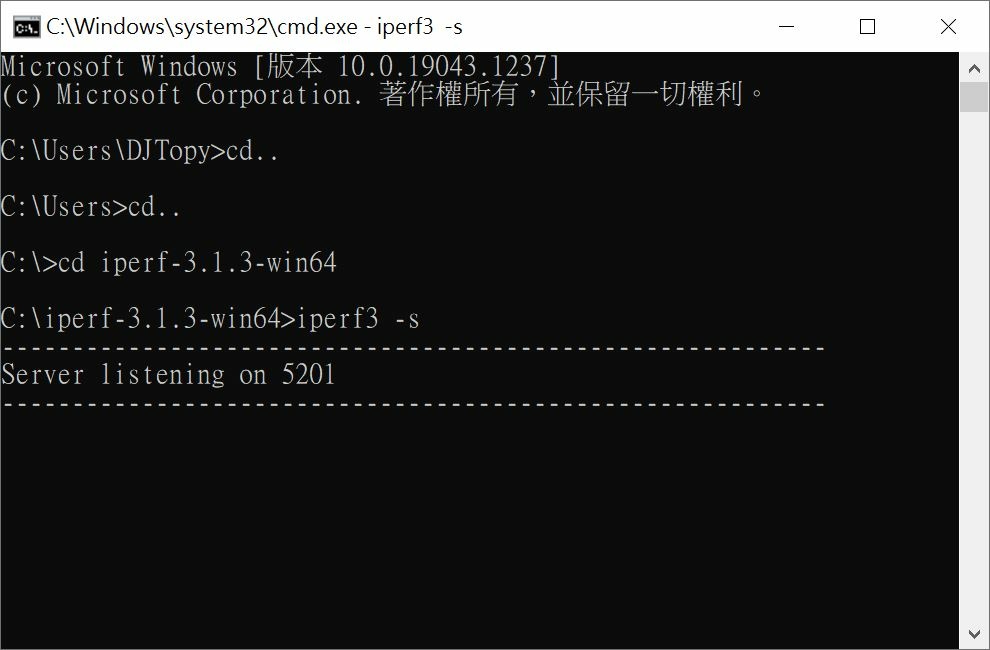

PC 端按下 Ctrl + R 開啟「命令提示字元」,輸入指令 iperf3 -s 把 PC 當作 Server 端,等待 HP 筆電那端的 Client 來連接,

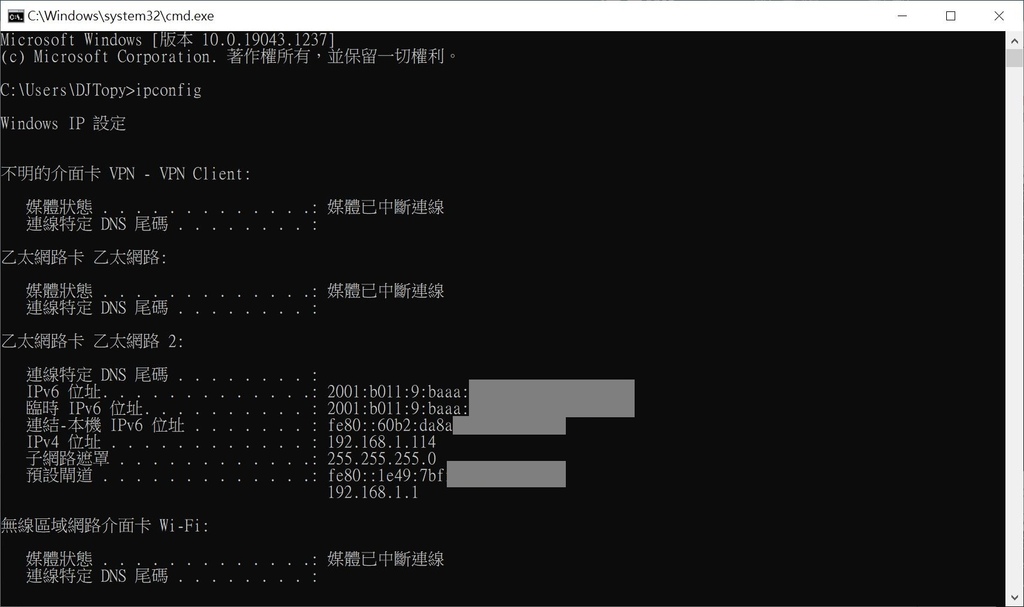

▼HP 筆電連到 PC 需要輸入 IP,而 PC 端的 IP 可透過 ipconfig 指令來查詢,查詢發現是 192.168.1.114,


▼HP 筆電這邊的 iperf3 程式也準備好之後,當作 Client 端,輸入連接的指令「iperf3 -c」,後面加上 PC 的 IP,

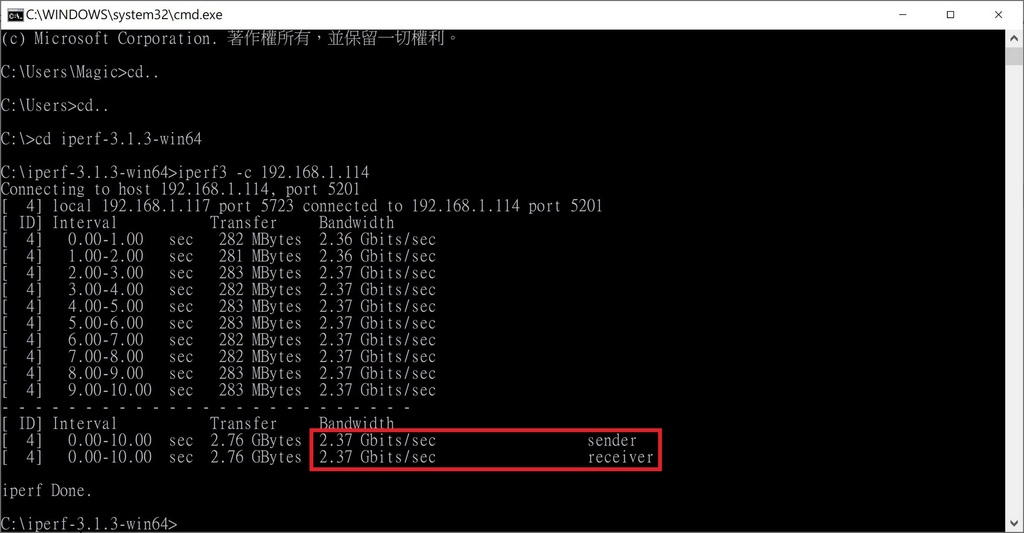

HP 筆電經過 ASW205T 連接到 PC,每秒會回傳一次連接速度,測定十秒之後,最後的平均速率為 2.37Gbits/sec,果然符合我們期望的 2.5GbE 頻寬,


    結論:

華芸科技 Asustor 全新推出的 5 埠無網管 2.5GbE 網路交換器 Switch'nstor ( 型號 ASW205T),市場牌價僅為 3399 元,相對於 10GbE 產品在價格上親民許多,機體以紅色的電競配色更顯活力,無風扇的設計使運作時安靜無聲,耗電量更僅有 10 瓦,假設舊有的 Cat.5e 線材不必更換,等於節省了線材成本與佈線的時間,ASW205T 適用於桌上擺放或壁掛於牆面,讓您在不同環境皆可使用。
實際測試後效能都符合官方數據,再看看前言介紹的相關產品,現在正是升級 2.5GbE 的時候了,有意願的讀者不妨多加留意。
