前言：現今的遊戲影音效果俱佳，容量往往令人乍舌，PlayStation 5 (PS5) 本體的儲存空間是為了讓遊戲讀取更快速，也包含下載、複製及啟動等等動作，除非您是很專心一次只玩幾個遊戲的人，破關就立刻刪除，不然本體儲存空間很容易就不敷使用，Sony 當然有考慮到這件事，因此讓玩家以擴充的方式處理，可用 USB 或 SSD 來擴充。
以下文章內容多處取自 SIE 官網，文字或圖片版權屬 Sony Interactive Entertainment Inc. 所有。


關於 M.2 SSD：
為了迎合市場未來的規格，Sony 當時就設定需要支援 PCI-Express Gen4x4 的 M.2 NVMe SSD (M Key)，讀取速度建議高達 5,500MB/s 或更高，

介面	支援 PCI-Express Gen4x4 的 M.2 NVMe SSD (Key M)
儲存空間	250 GB - 4 TB
支援的大小	2230、2242、2260、2280、22110

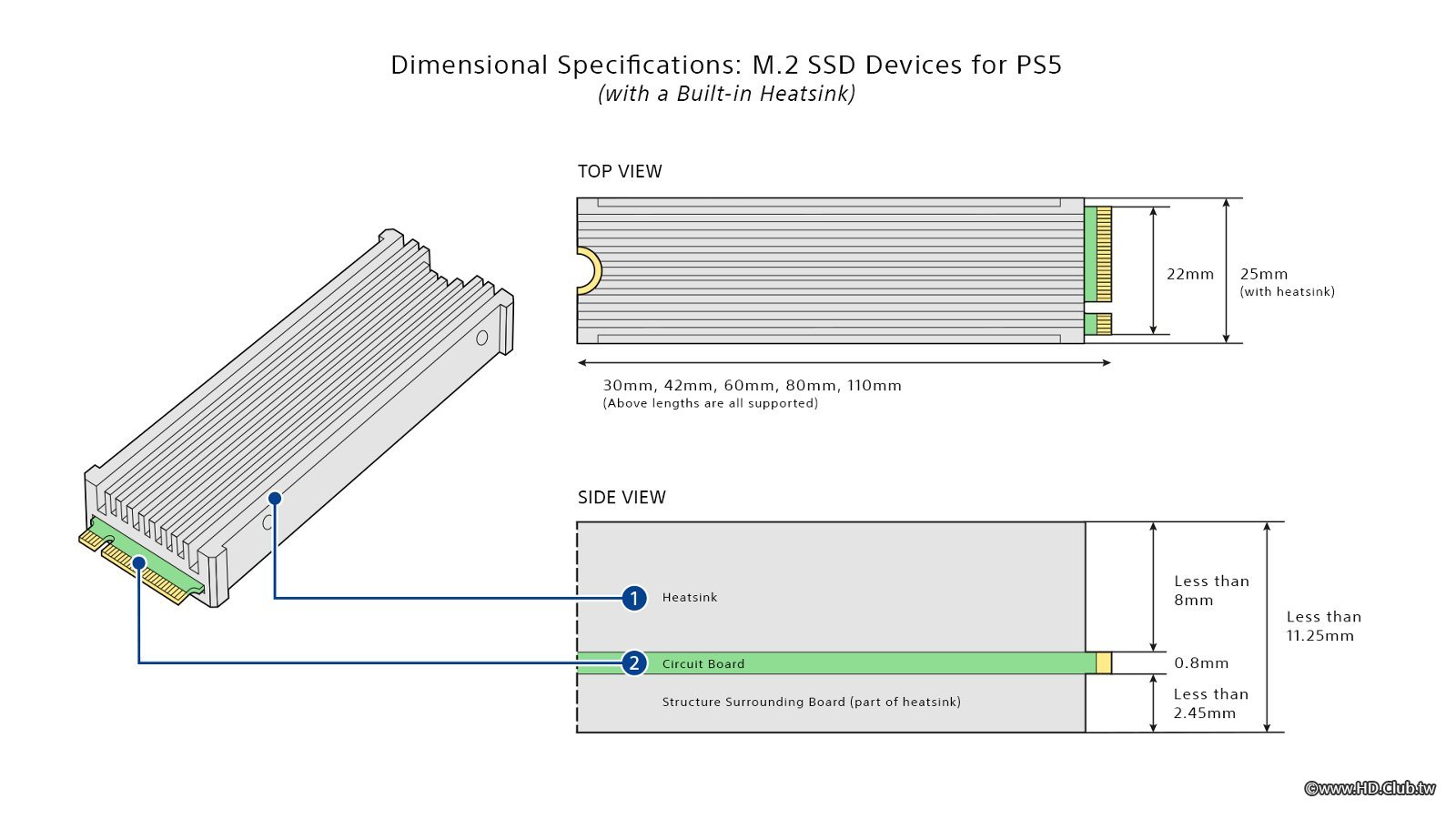

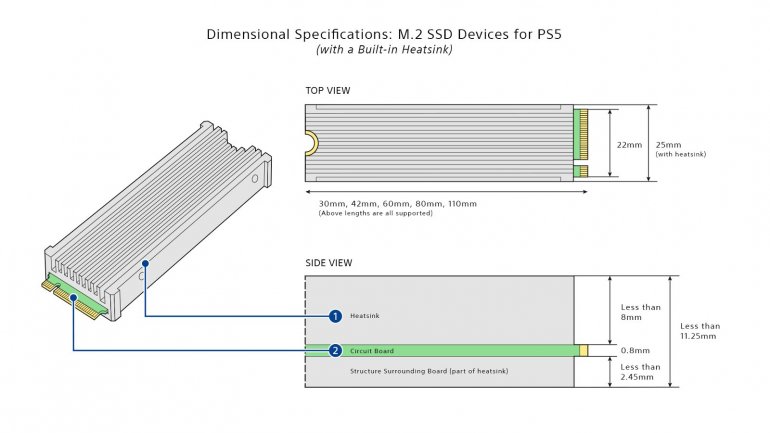

大小 (包括散熱結構)	寬度：最多 25 mm 長度：30/40/60/80/110 mm 厚度：最多 11.25 mm (從主機板上方延伸最多 8.0 mm，從主機板下方延伸最多 2.45 mm)
循序讀取速度	建議 5,500MB/s 或更高
插槽類型	Socket 3 (Key M)

關於 SSD 散熱片(散熱結構)：
而用過 M.2 SSD 的朋友應該都知道，運作時發熱量很大有時甚至高達 70-80 度 C，因此散熱片絕對是不可缺少的，
把 M.2 SSD 想像成是一條會發熱的口香糖，散熱就是需要物理性的直接接觸與鰭狀增加接觸面積的設計，

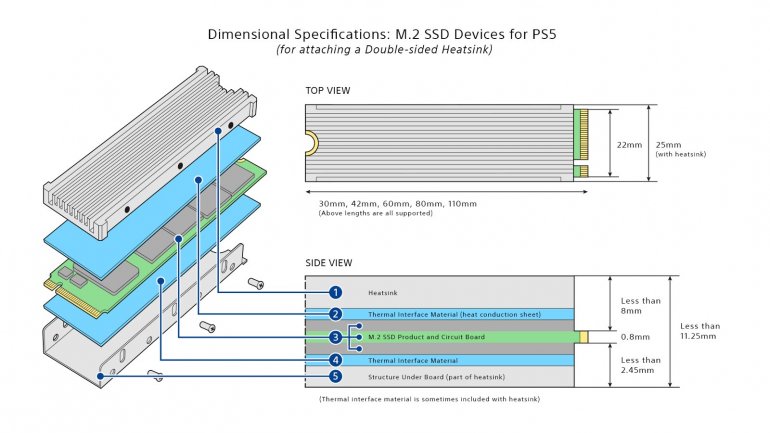

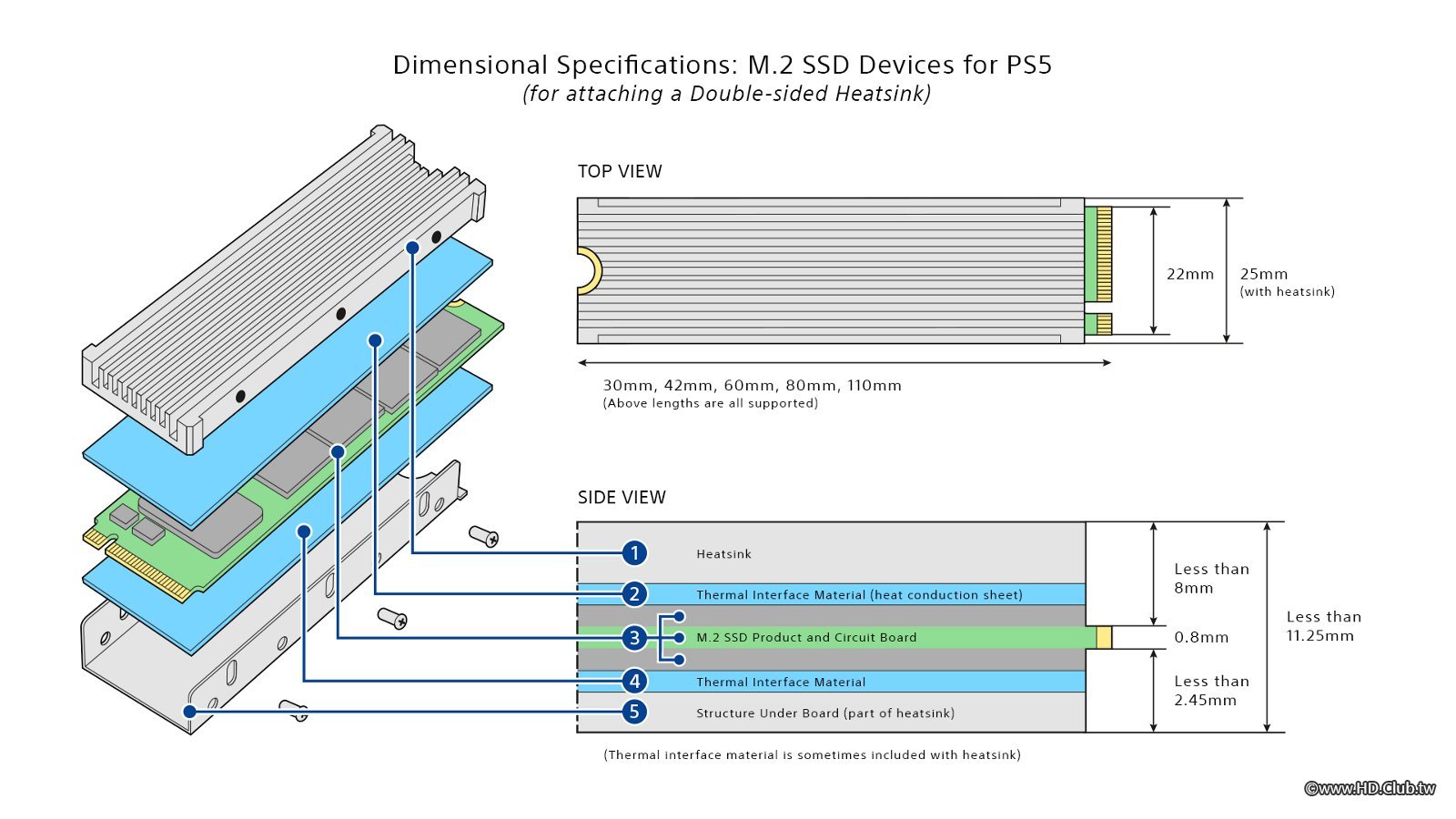

關於散熱片 (散熱結構) 的安裝，市面上大致有三種基本方式：

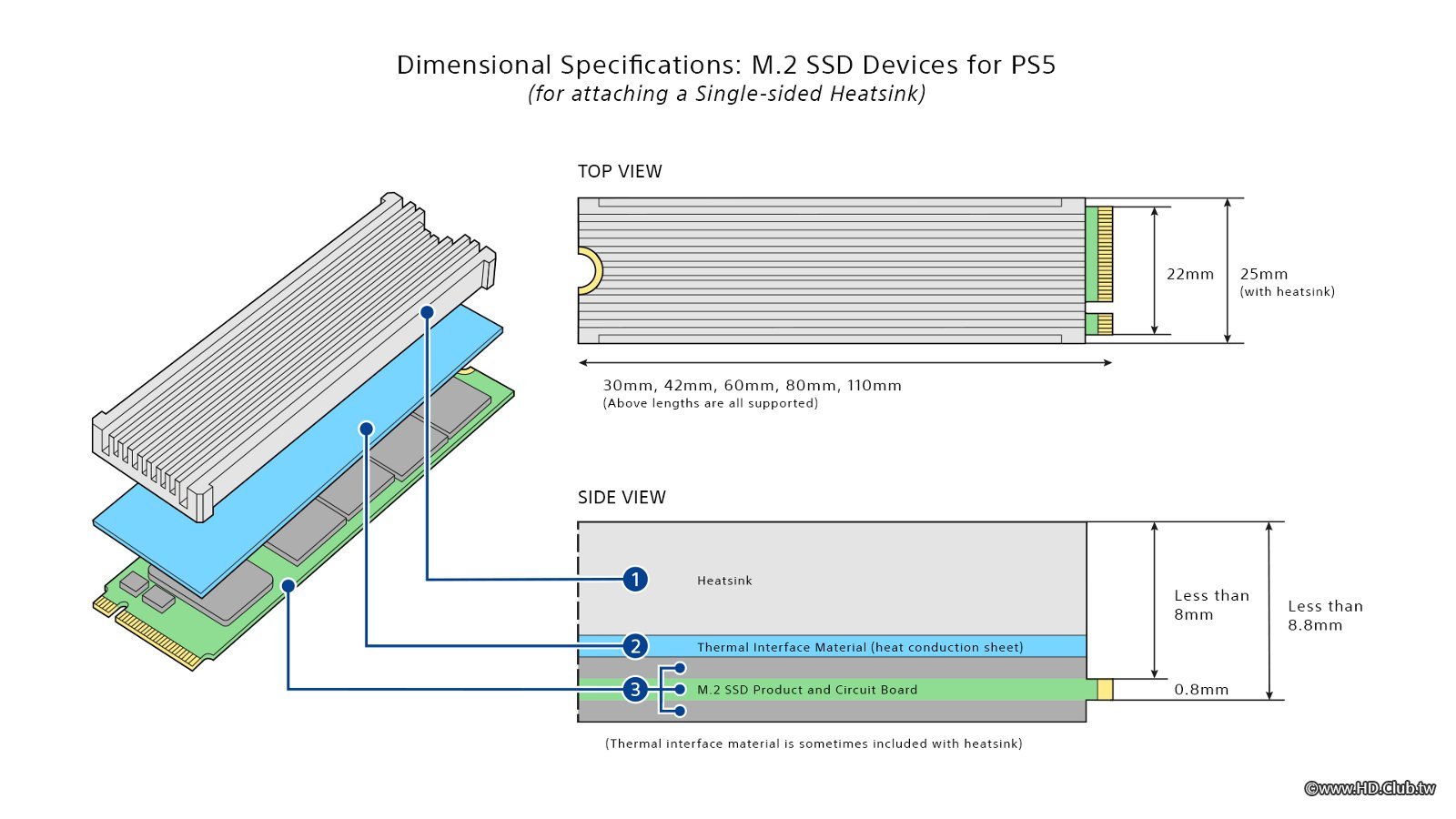

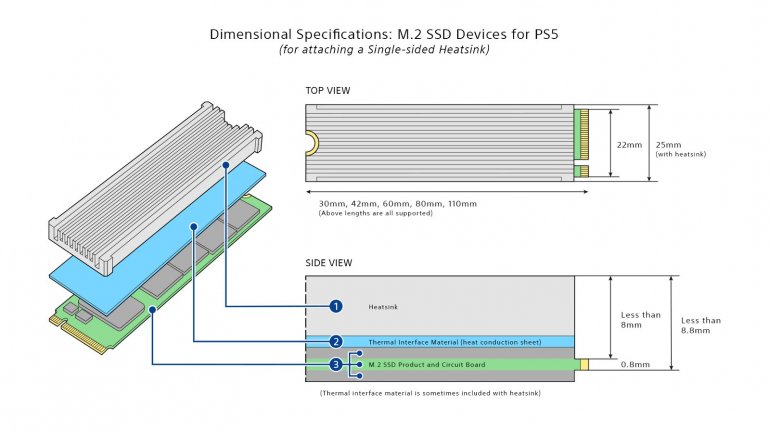

1. 口香糖 (圖中綠色) 直接塞入金屬夾層，沒有散熱膠條，這種方式靈活性不佳，因為除非是 SSD 廠商出廠就長這樣，你不知道你自己買的 SSD 晶片顆粒有多厚，


2. 口香糖上面以散熱膠條 (圖中藍色) 包覆，最上面再覆蓋鰭狀散熱片，這種方式鰭狀散熱片是以散熱膠條的黏性固定，有脫落之虞，而且口香糖的下面散熱沒顧到，


3. 口香糖上下都包覆散熱膠條，而且上下最外層都還有金屬，最下層是 U 字型托盤，最上面是鰭狀散熱片，上下散熱兼顧，完美~~


看了以上，強烈推薦購買第三種方式的散熱片，因本人與散熱片廠商沒有任何關係，所以本文不會推薦任何品牌，記住散熱沒搞好 SSD 有可能會燒壞。

SSD 的安裝步驟：

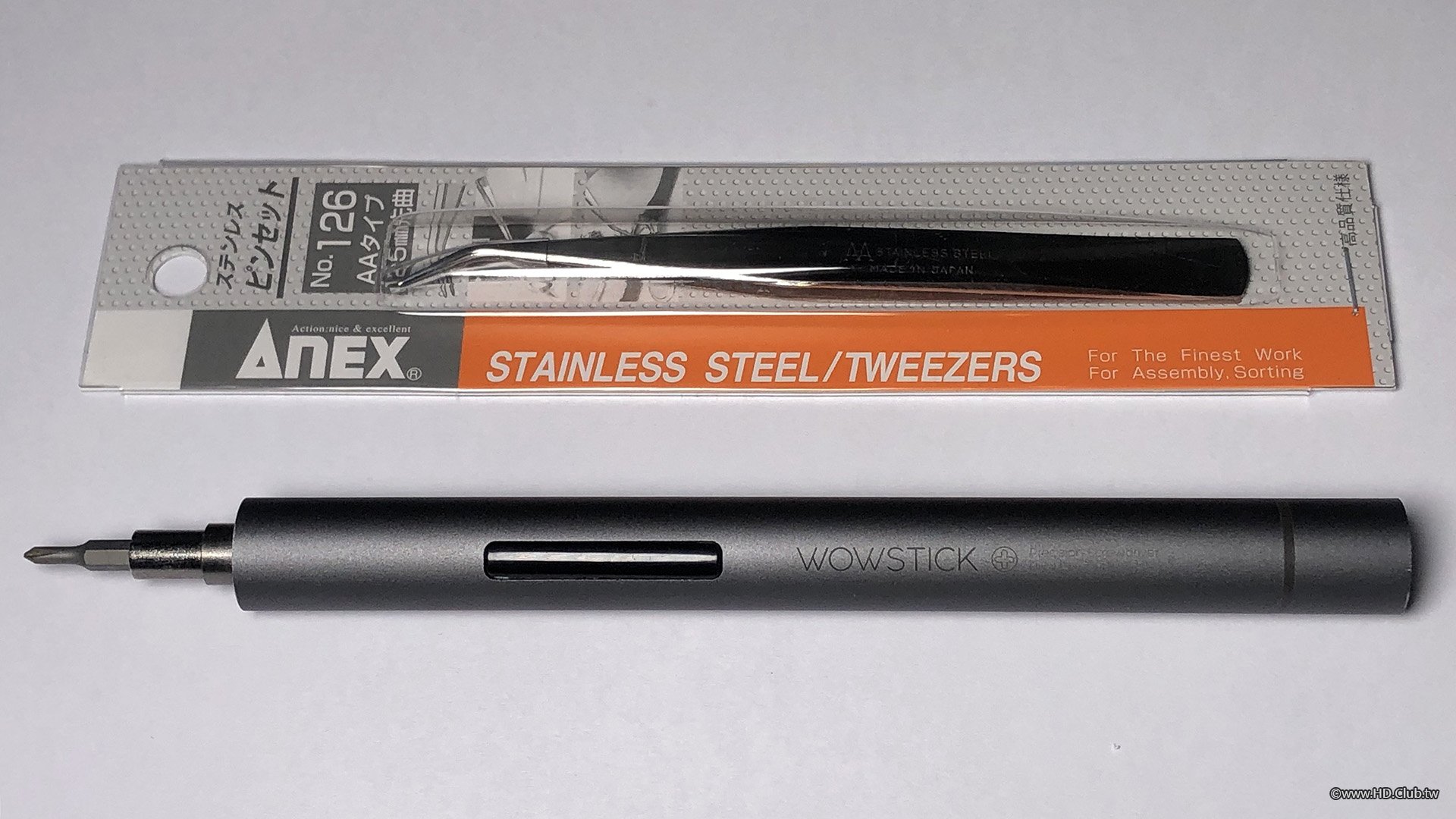

主機當然要放在穩定的桌面，或是直接在地上的地毯或軟墊上，需要準備十字螺絲起子，或多準備一隻鑷子，以及充足的光線，


官網的每一句話都很重要，要仔細看內容或是觀看影片，

• 關閉 PS5 主機。接著拆除 PS5 主機上的所有纜線和裝置。等待一會以讓 PS5 主機冷卻。
• 將 PS5 主機放在有保護層的平坦表面上，然後拆除底座。
• 以 PS 標誌朝下且電源按鈕背對您的方式放置 PS5 主機。
• 用右手抓住護蓋右下角的邊緣，用左手抓住護蓋左上角的邊緣。
• 用右手輕輕掀開護蓋。

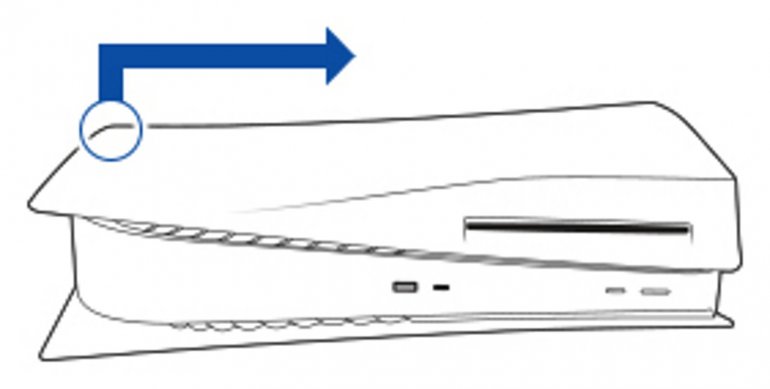

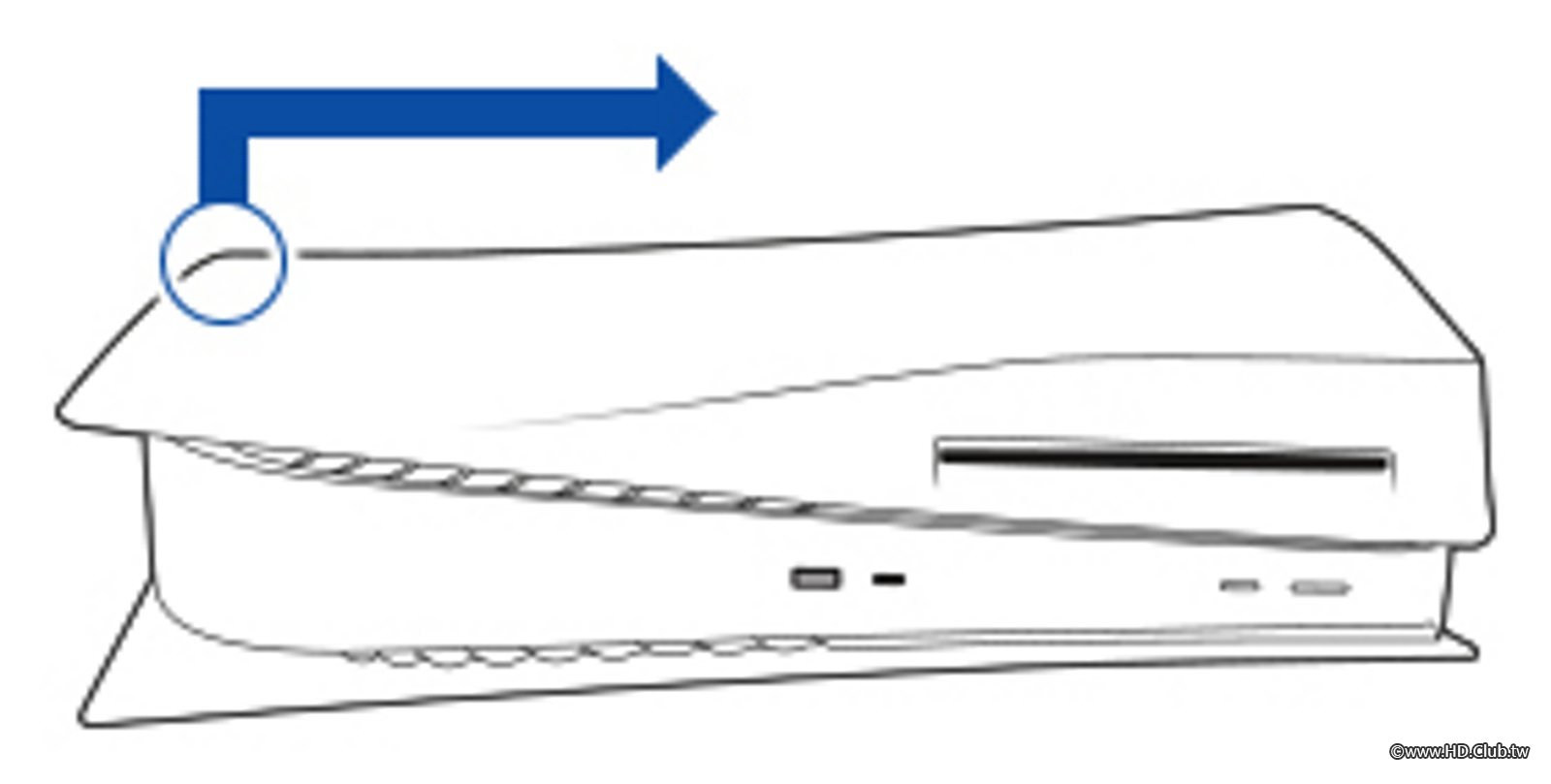

• 用左手手指固定住 PS5 主機，同時用左手拇指滑開護蓋。


白色護蓋拆除時有一點阻力，但不是很難拆，除了注意拆除的方向，也要注意滑開時不要飛到地上，

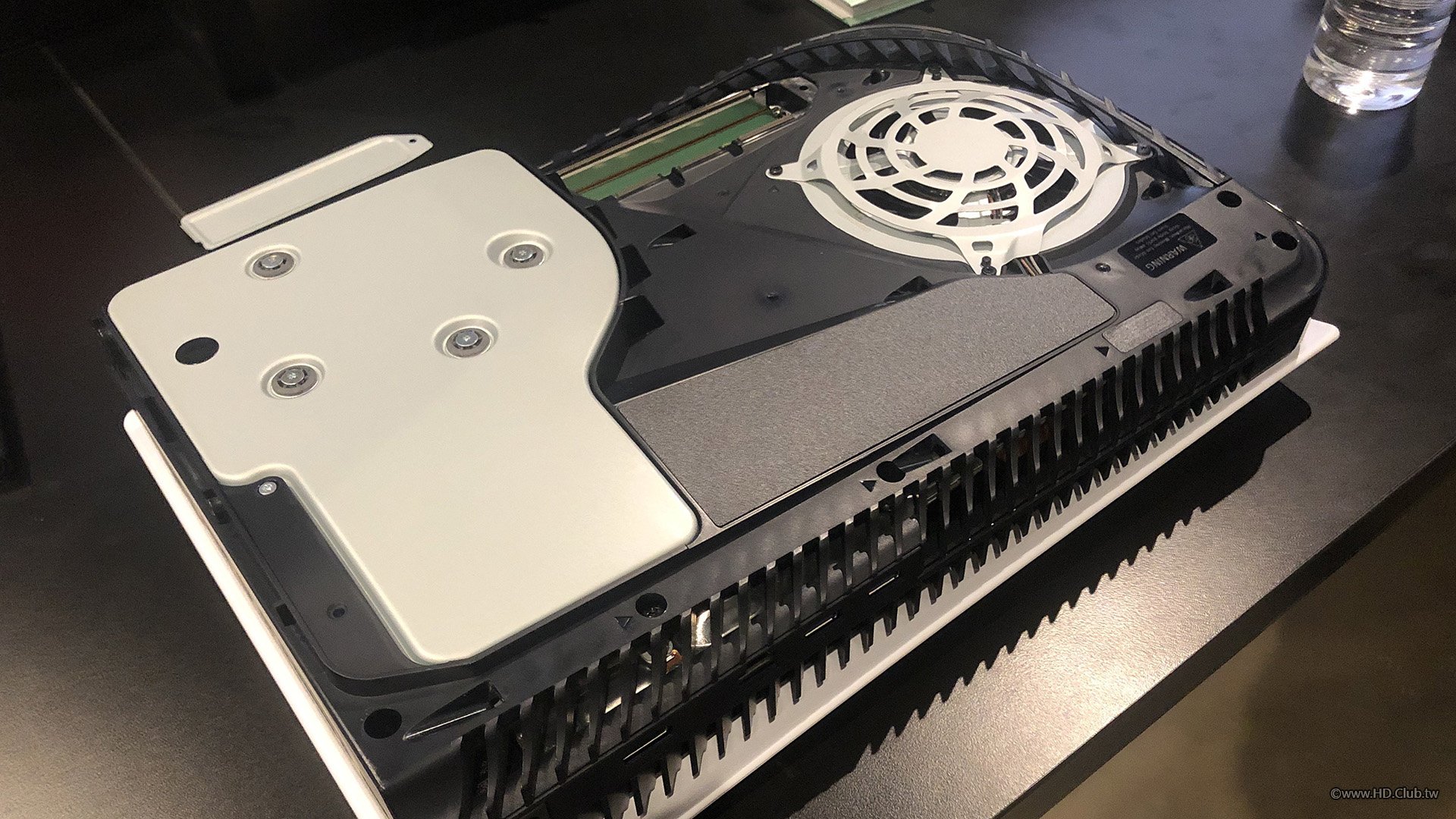

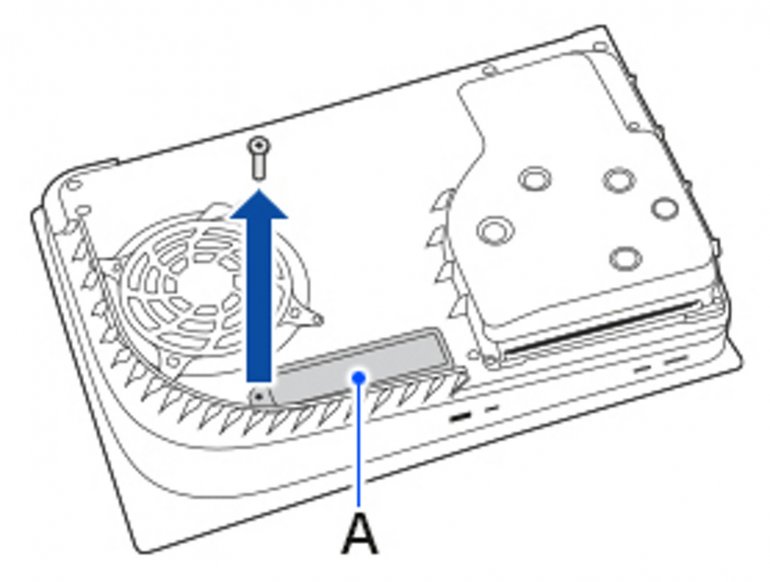

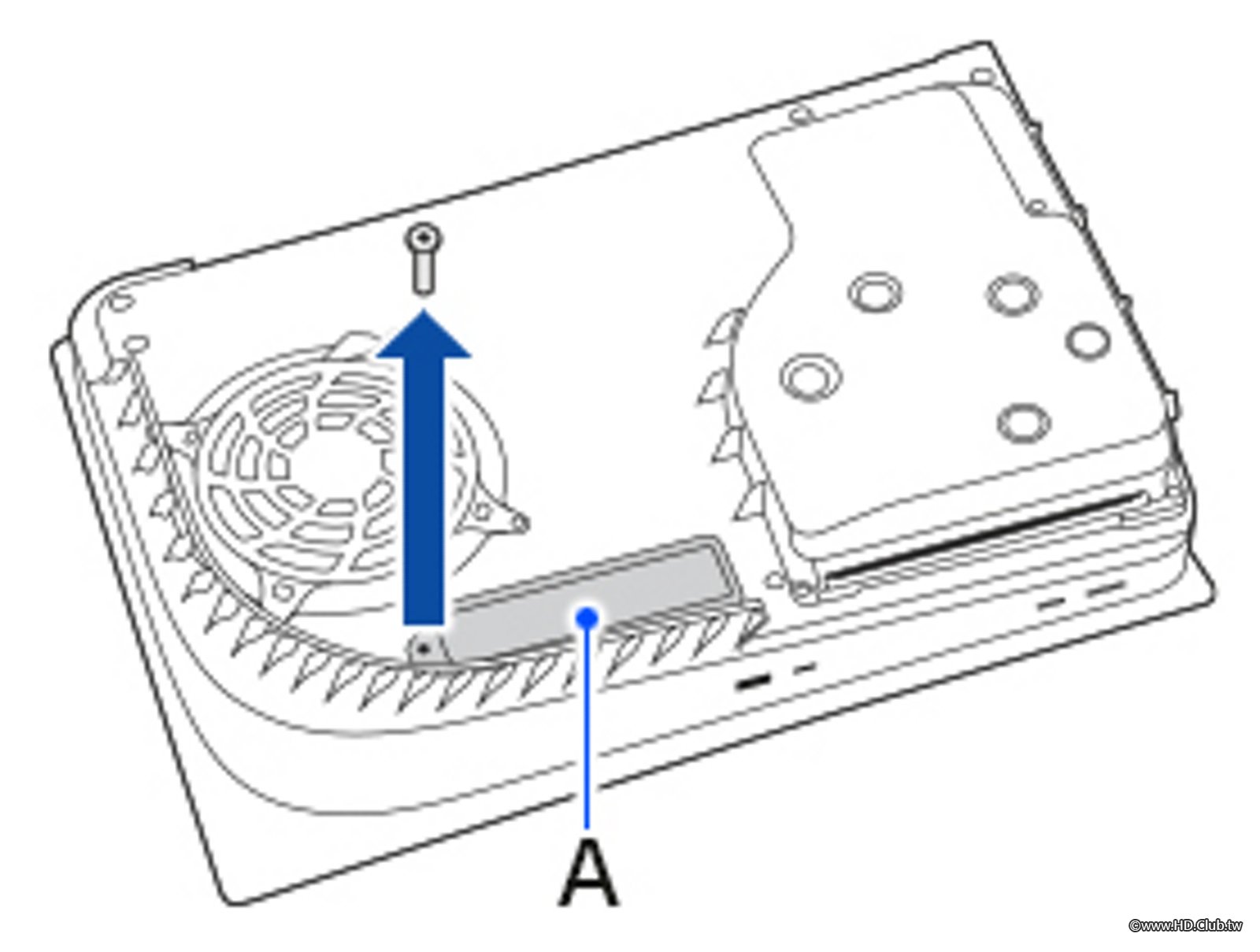

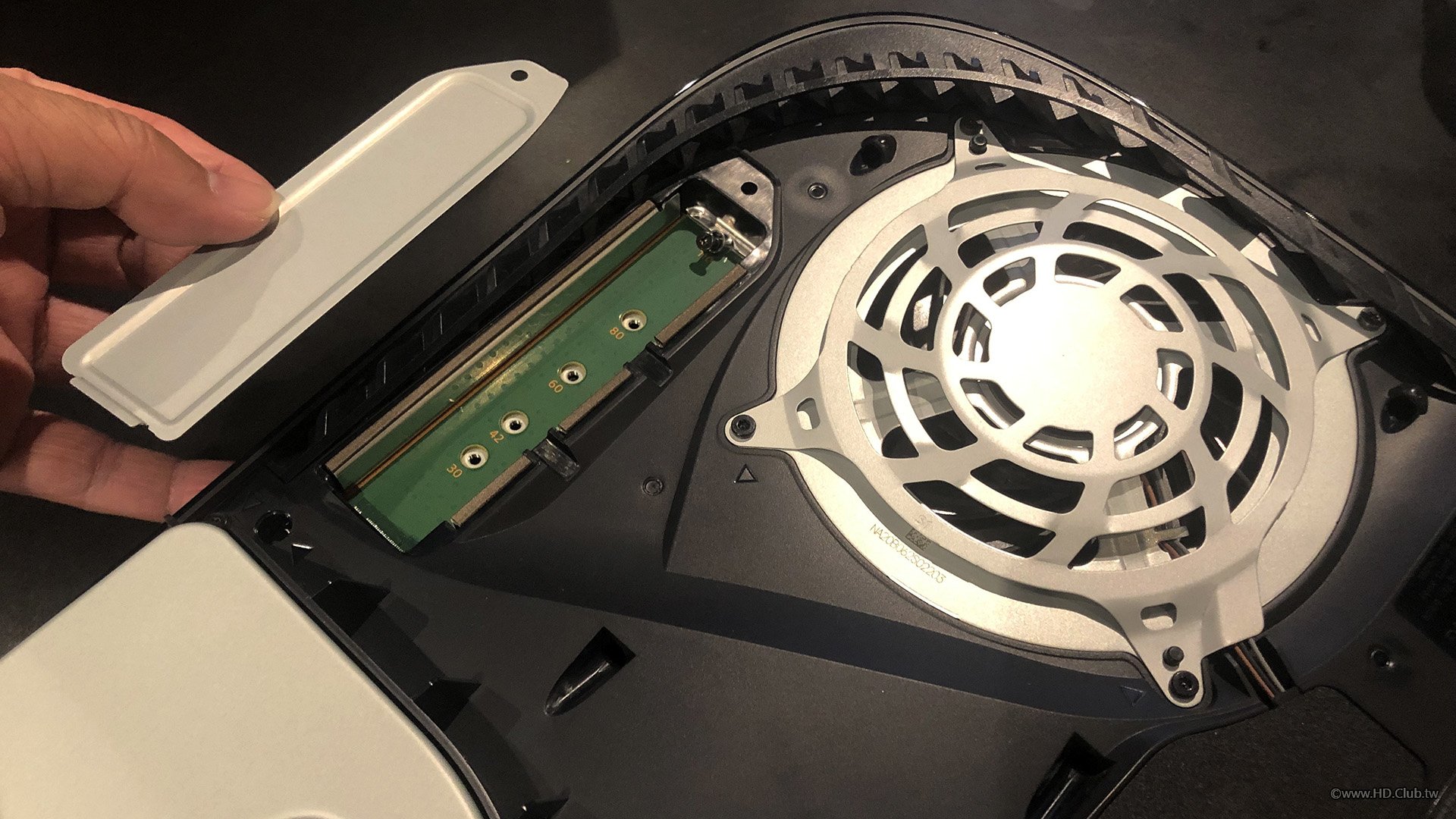

拆下擴充插槽護蓋  (A)，



注意方向與位置，

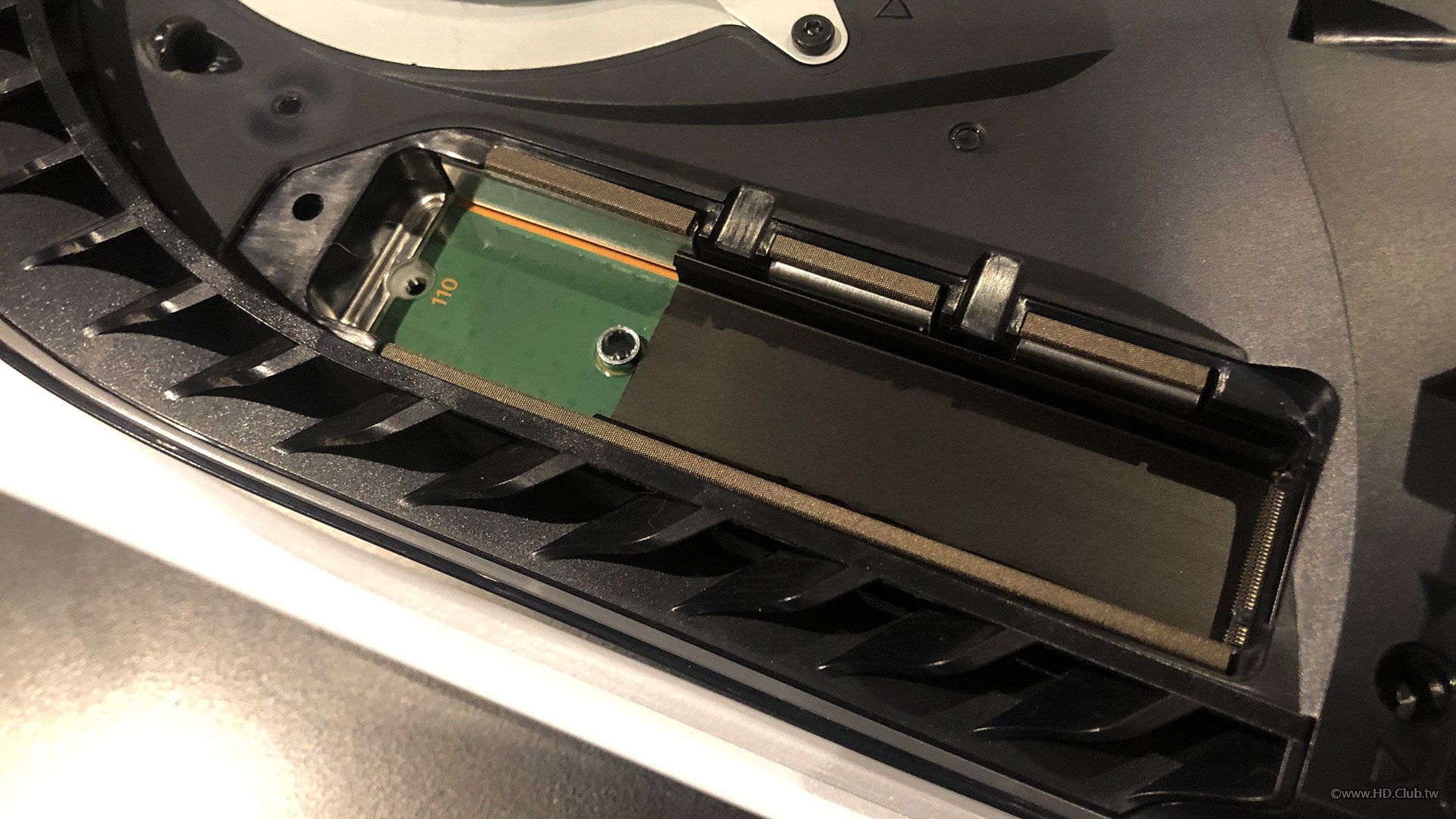

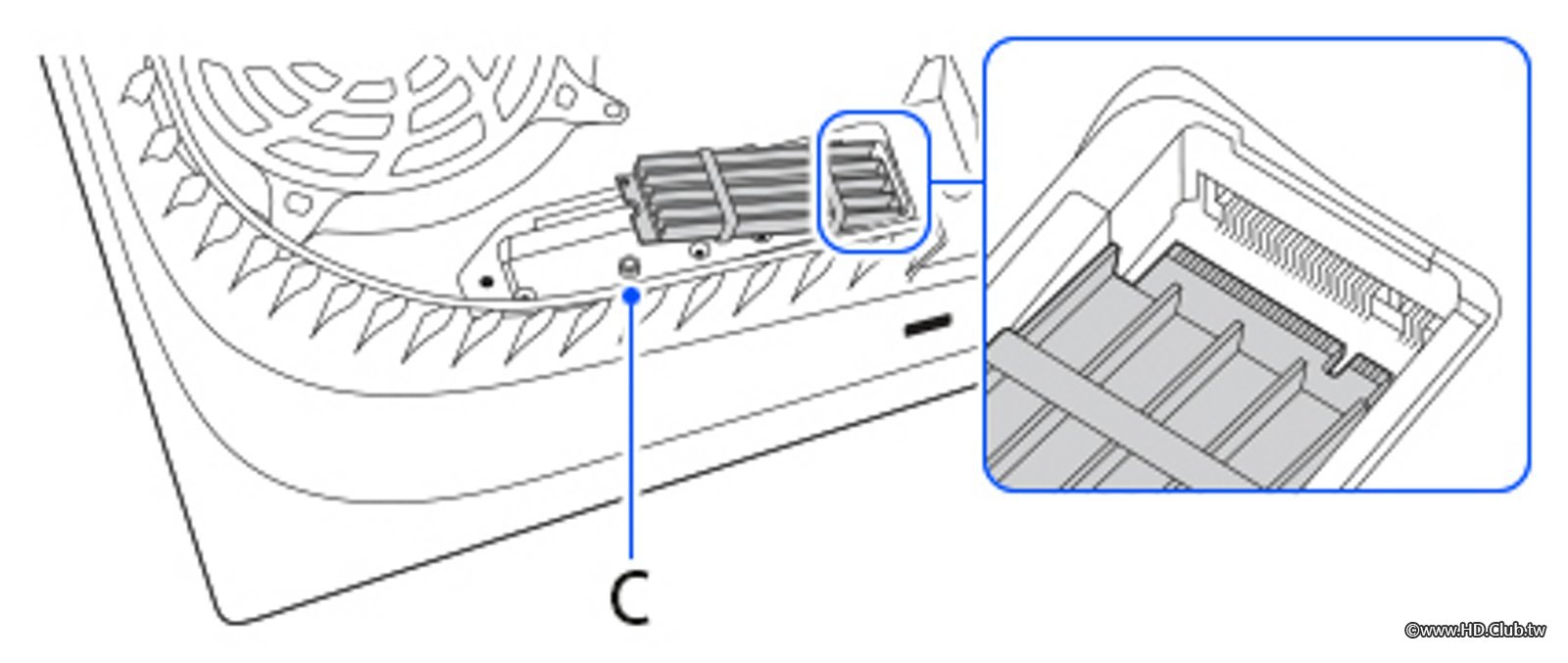

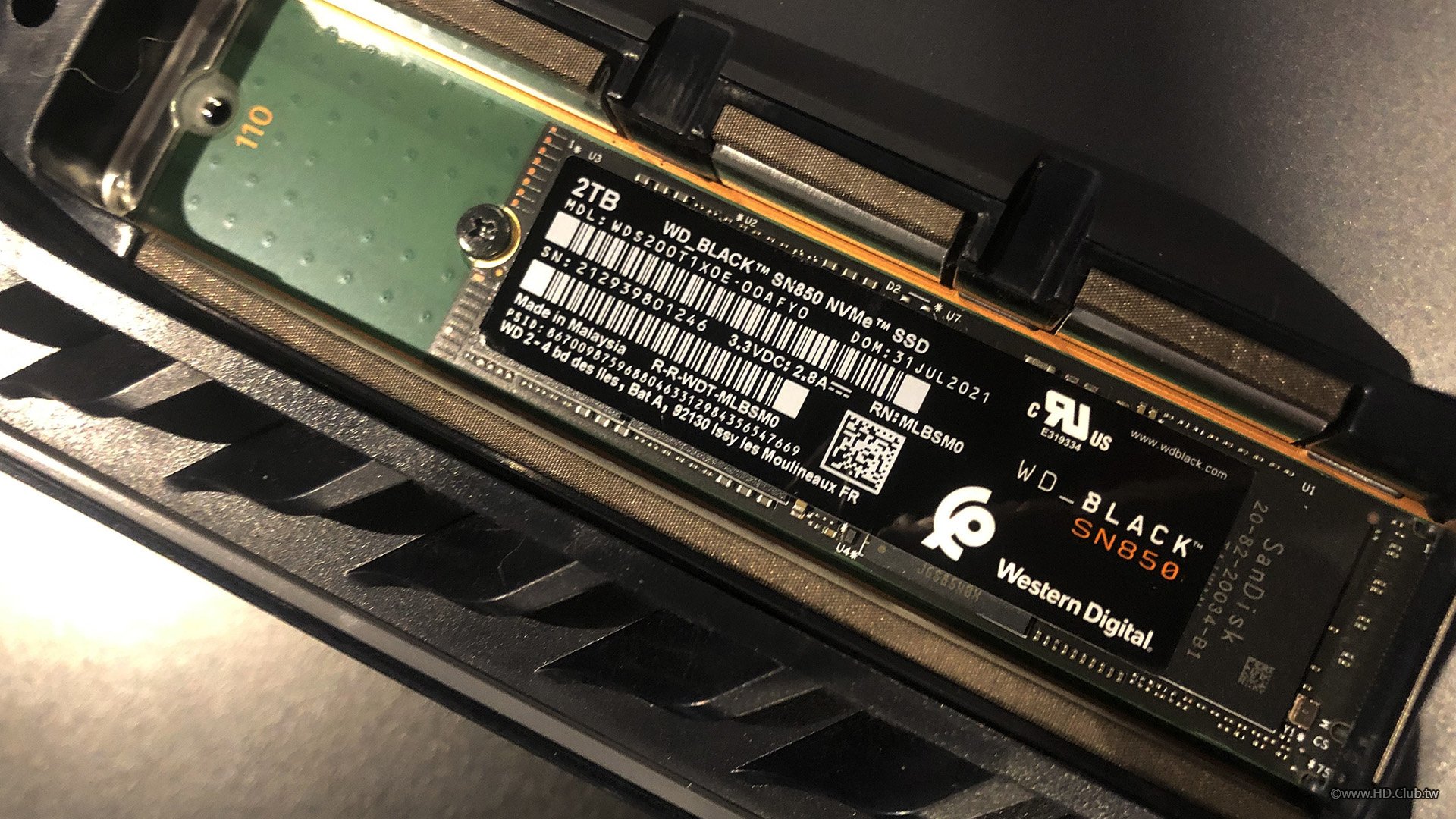

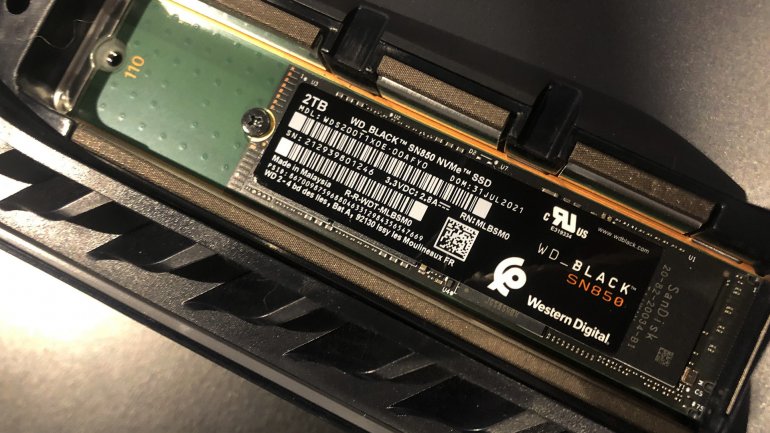

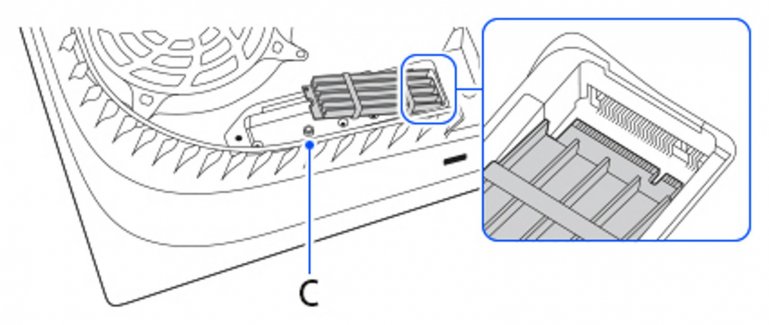

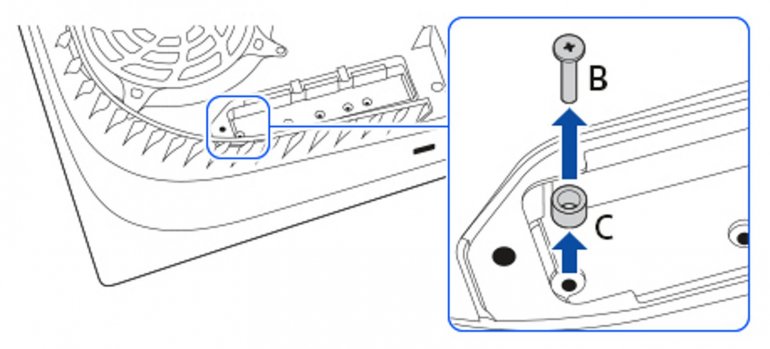

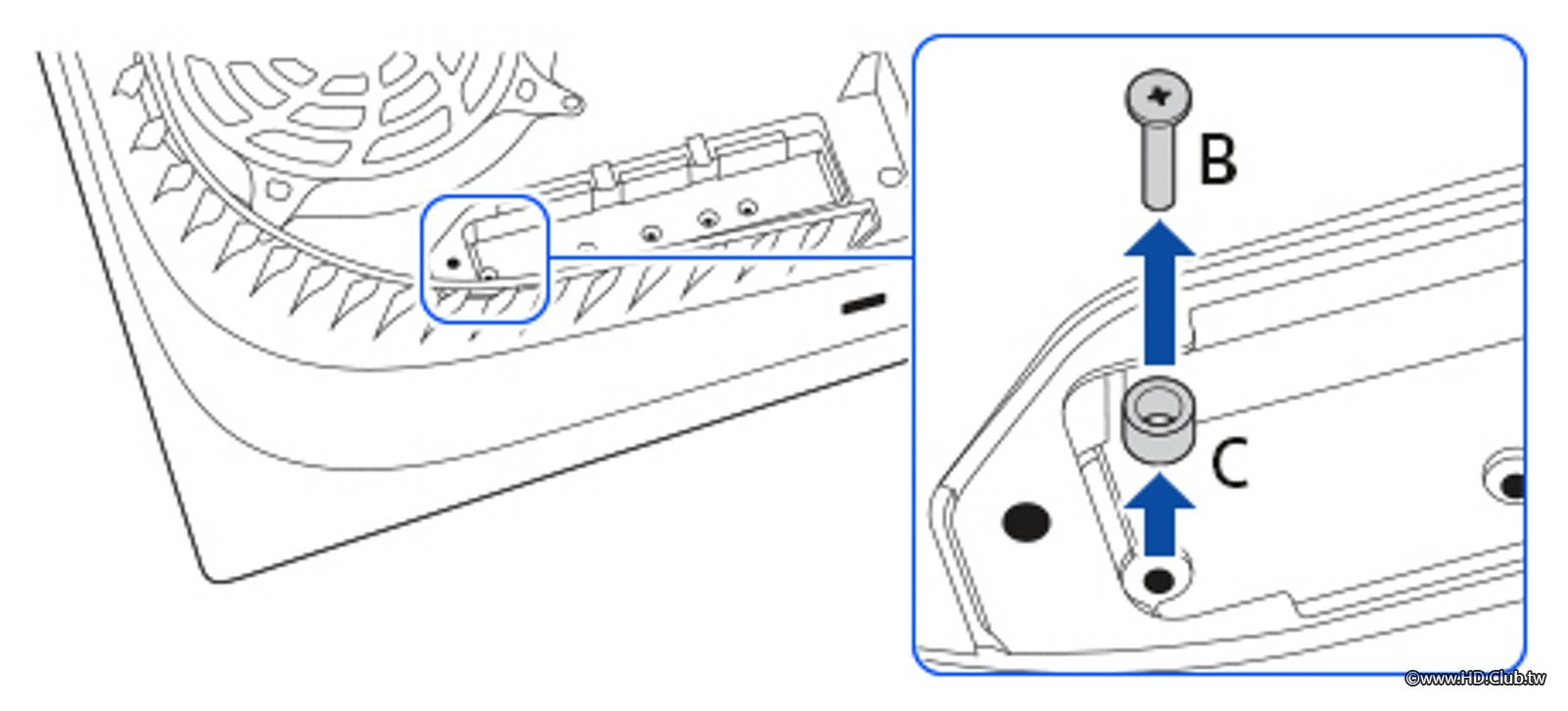

拆除螺絲 (B)，並將墊片 (C) 移至與 M.2 SSD 尺寸相對應的溝槽。市面上普及的 SSD 多半是 2280 規格，


測試放放看黑色的 U 字型托盤，尺寸果然完全相符，這樣就放心了，


長輩常說做事要有餘裕，那就直上 2TB 吧。
本圖為示意圖，與特定廠牌無關且實際也不是這樣安裝

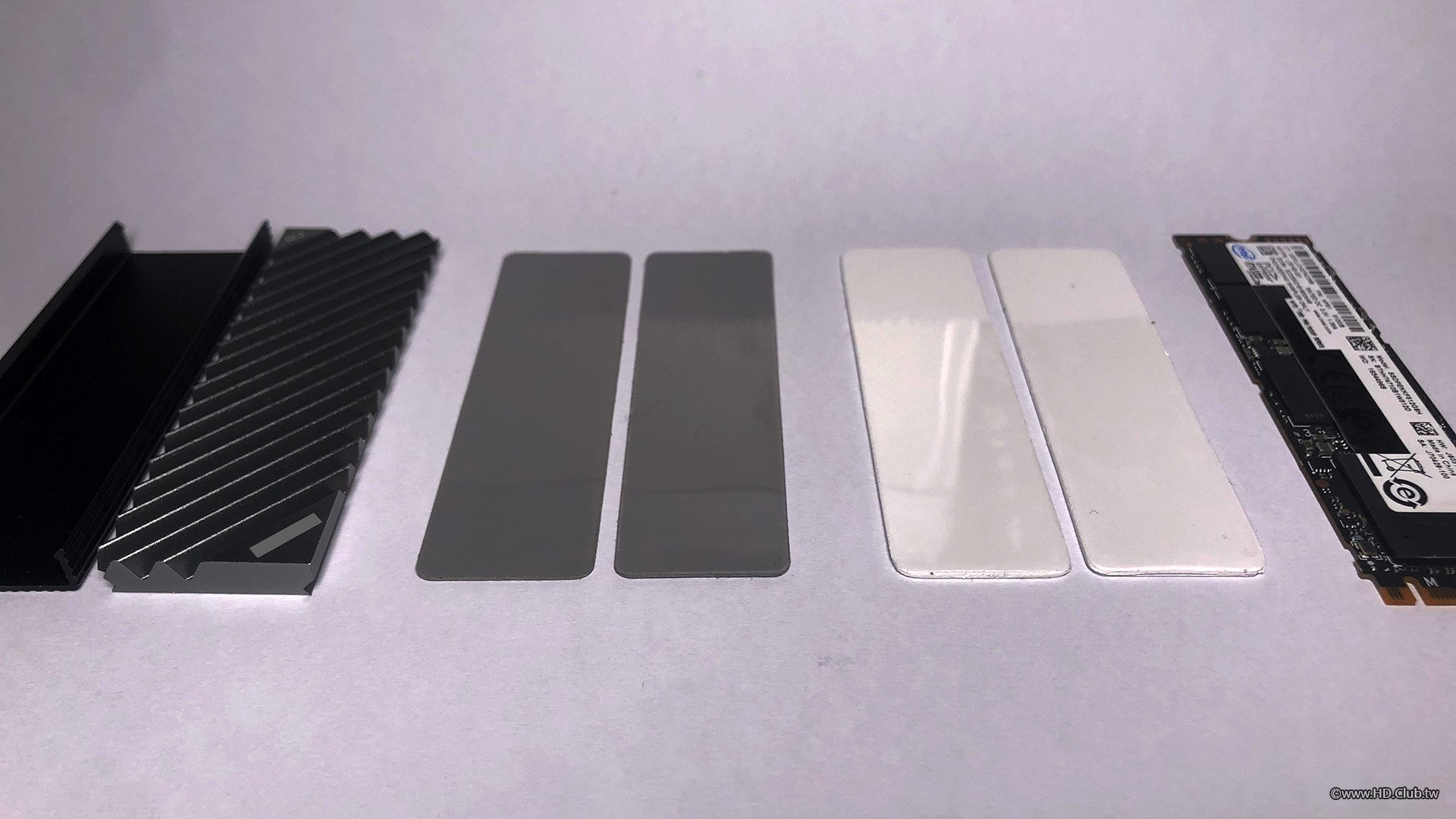

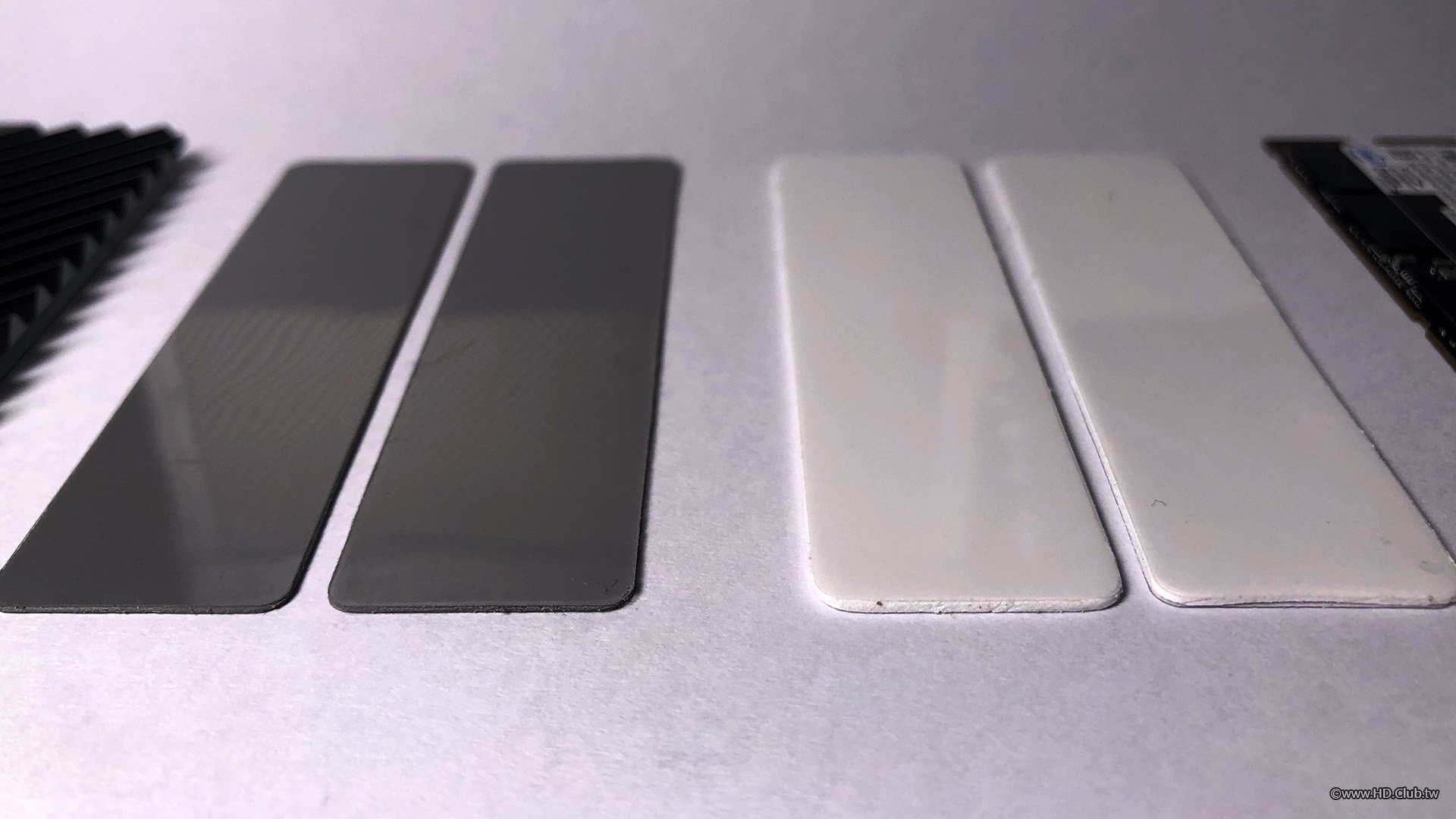

散熱片買回來有六個零件，由左而右，黑色 U 字型托盤、鰭狀散熱片、灰色散熱膠片 x 2、白色散熱膠片 x 2，


灰色散熱膠片與白色散熱膠片的厚度不同，

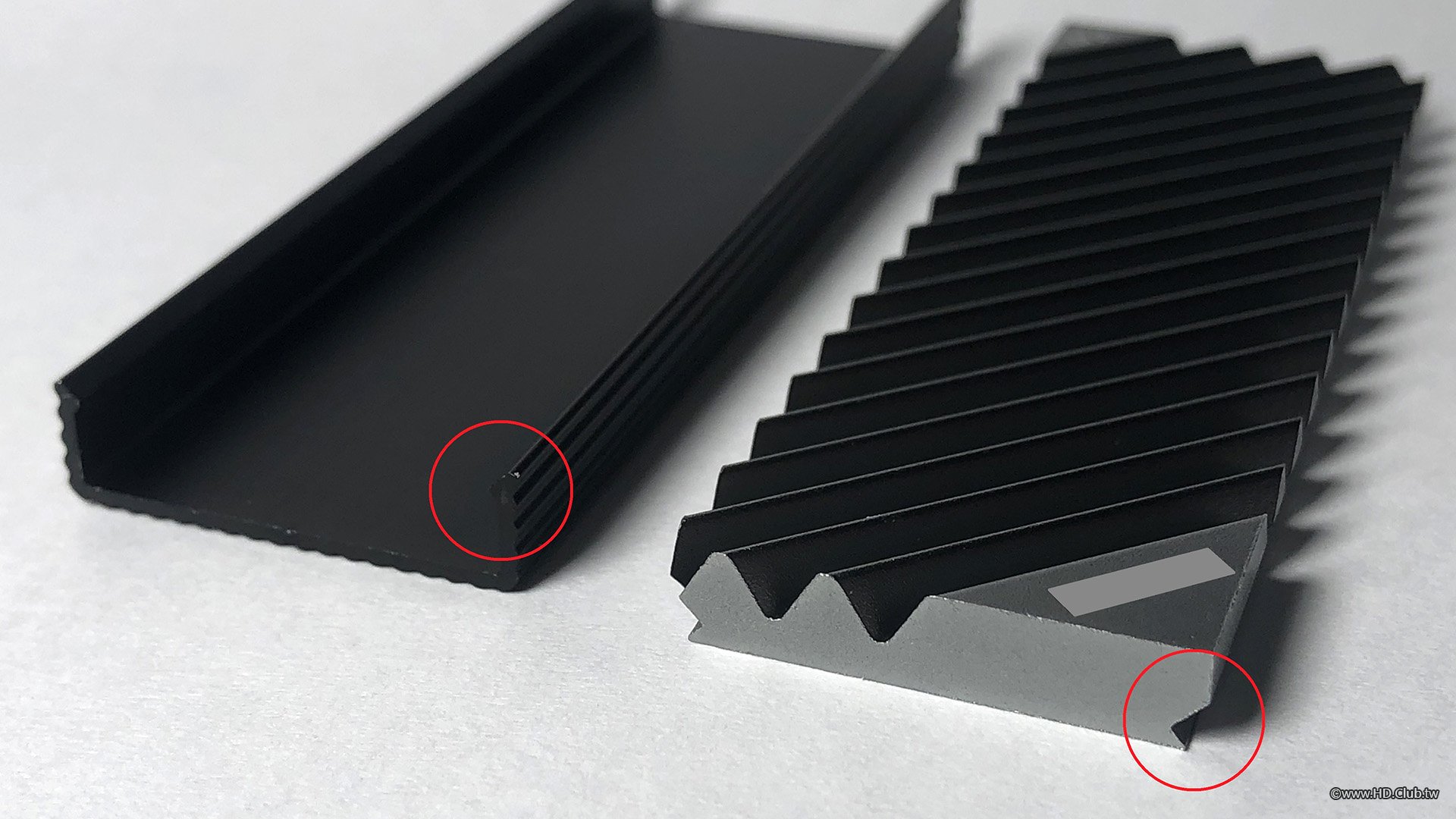

U 字型托盤、鰭狀散熱片，兩者的固定方式是紅色圓圈的溝槽，

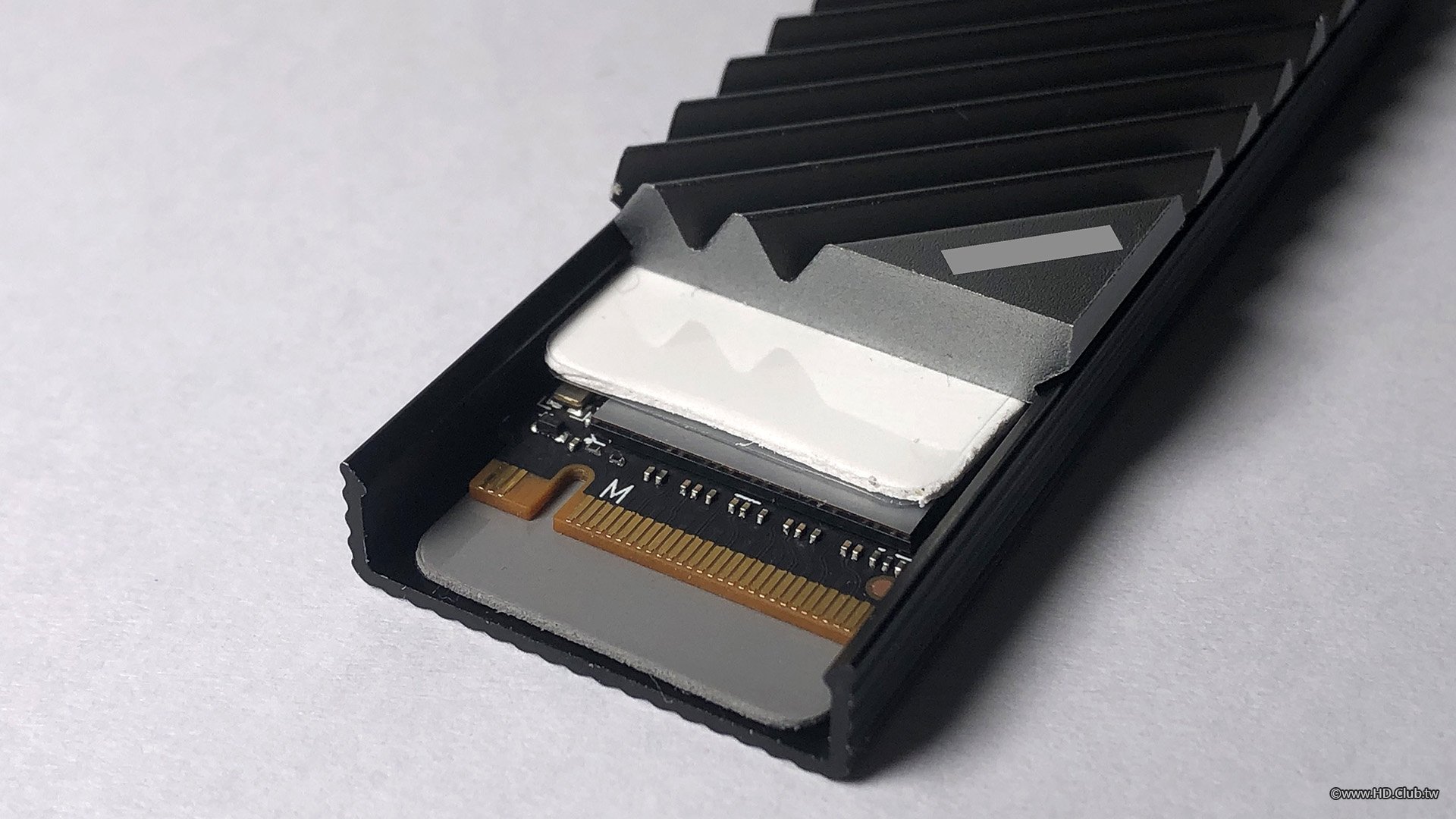

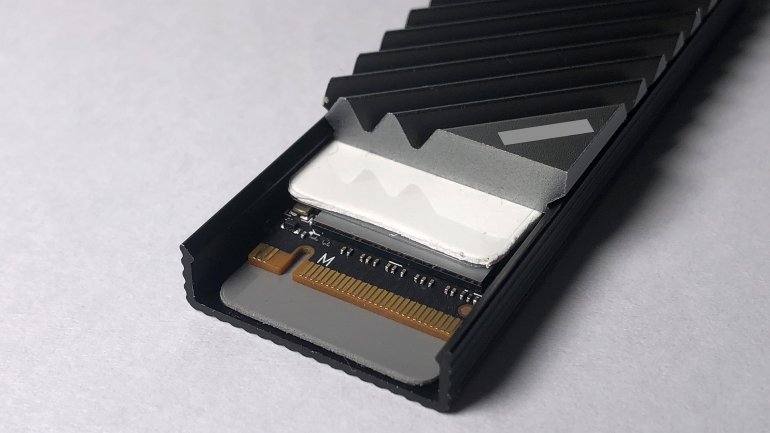

技巧來了，這裡要看您 SSD 的晶片顆粒厚度，有的是雙面有的是單面顆粒，再決定要墊入灰色或白色的散熱膠片，沒試過有時也不知道鬆緊度，反正可以重覆黏貼，鑷子就是這時派上用場，確定每一層都接觸到且上下固定，

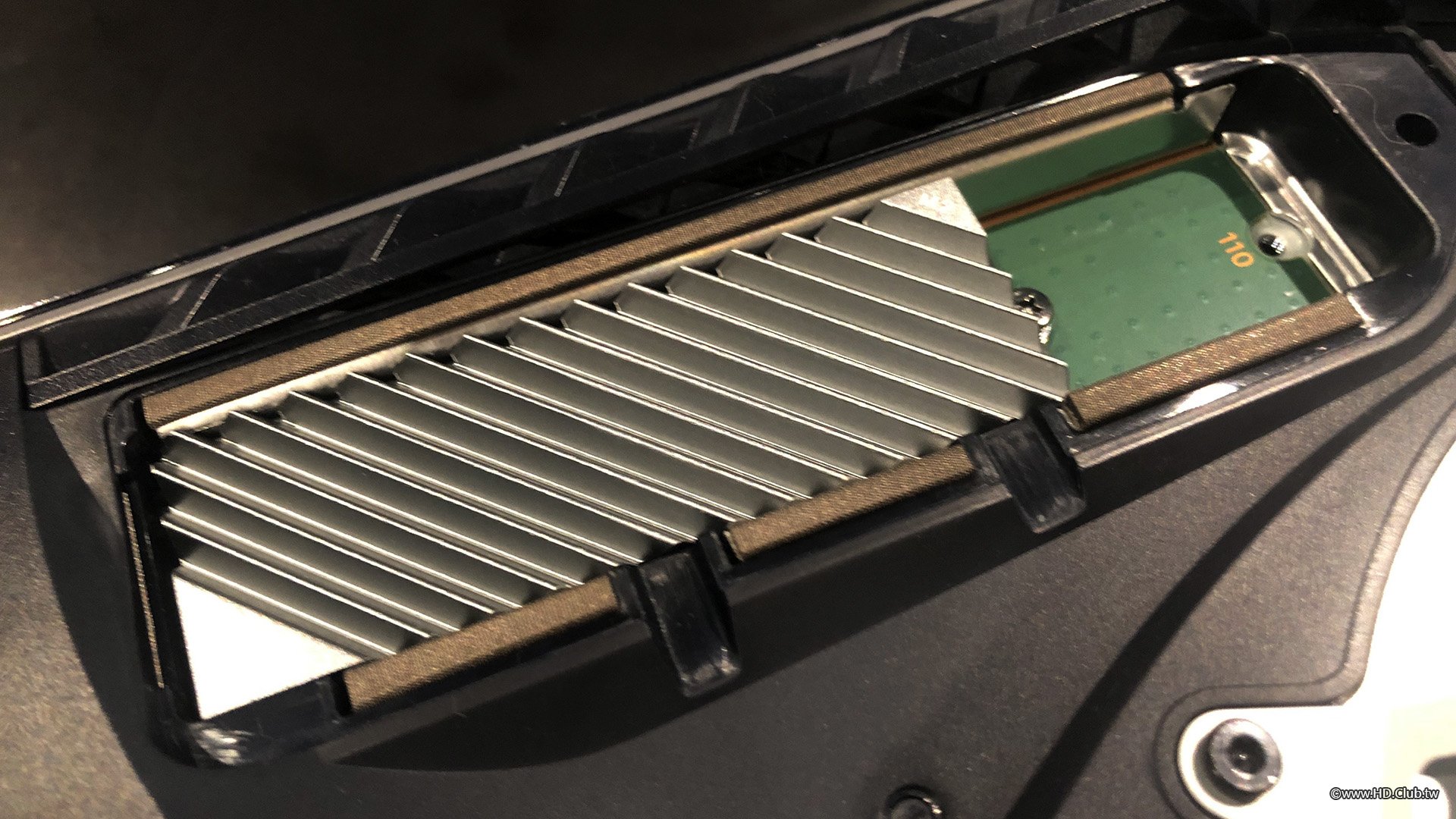

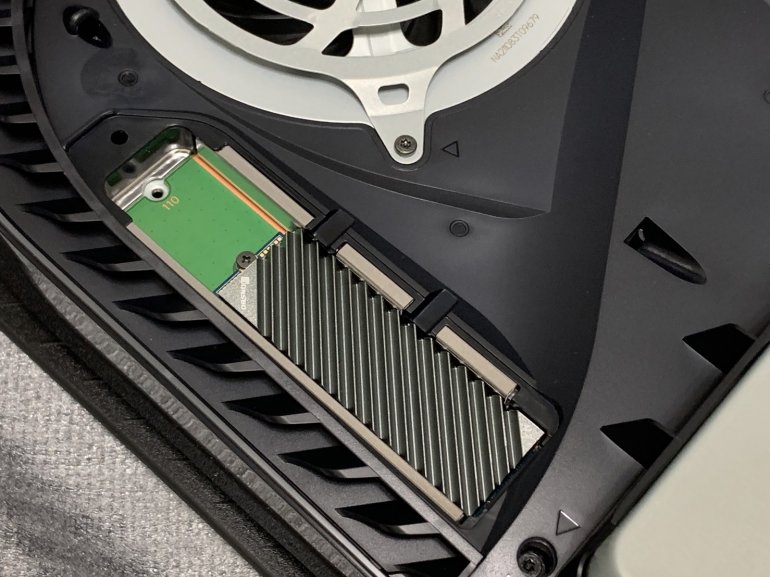

之後就可以將整組放入PS5 的 SSD 插槽，向下傾斜並用螺絲固定到墊片上。

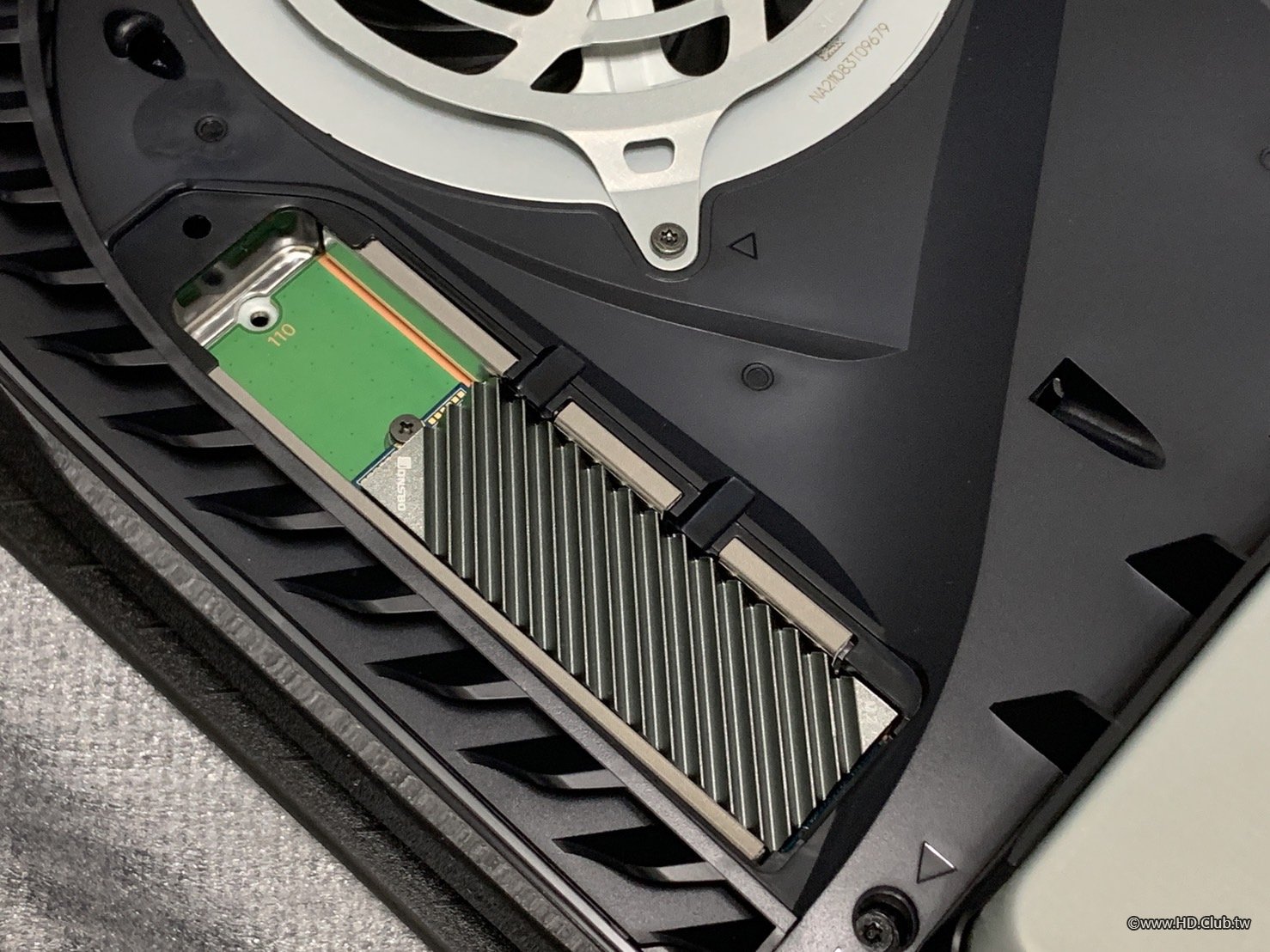

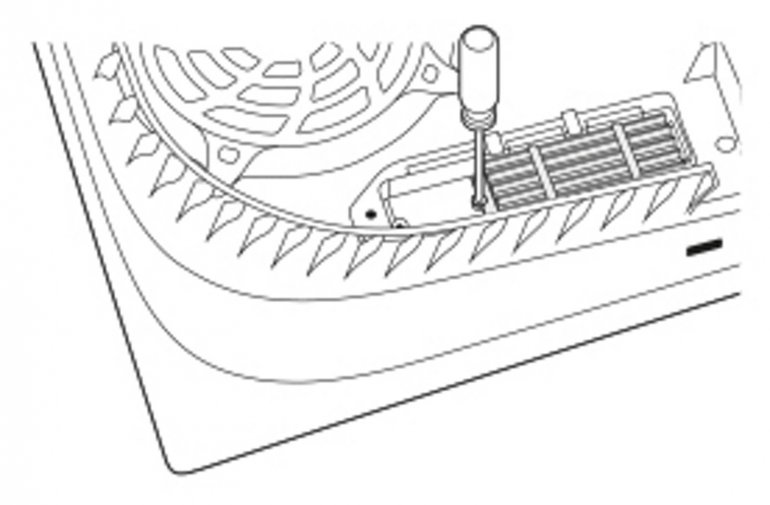

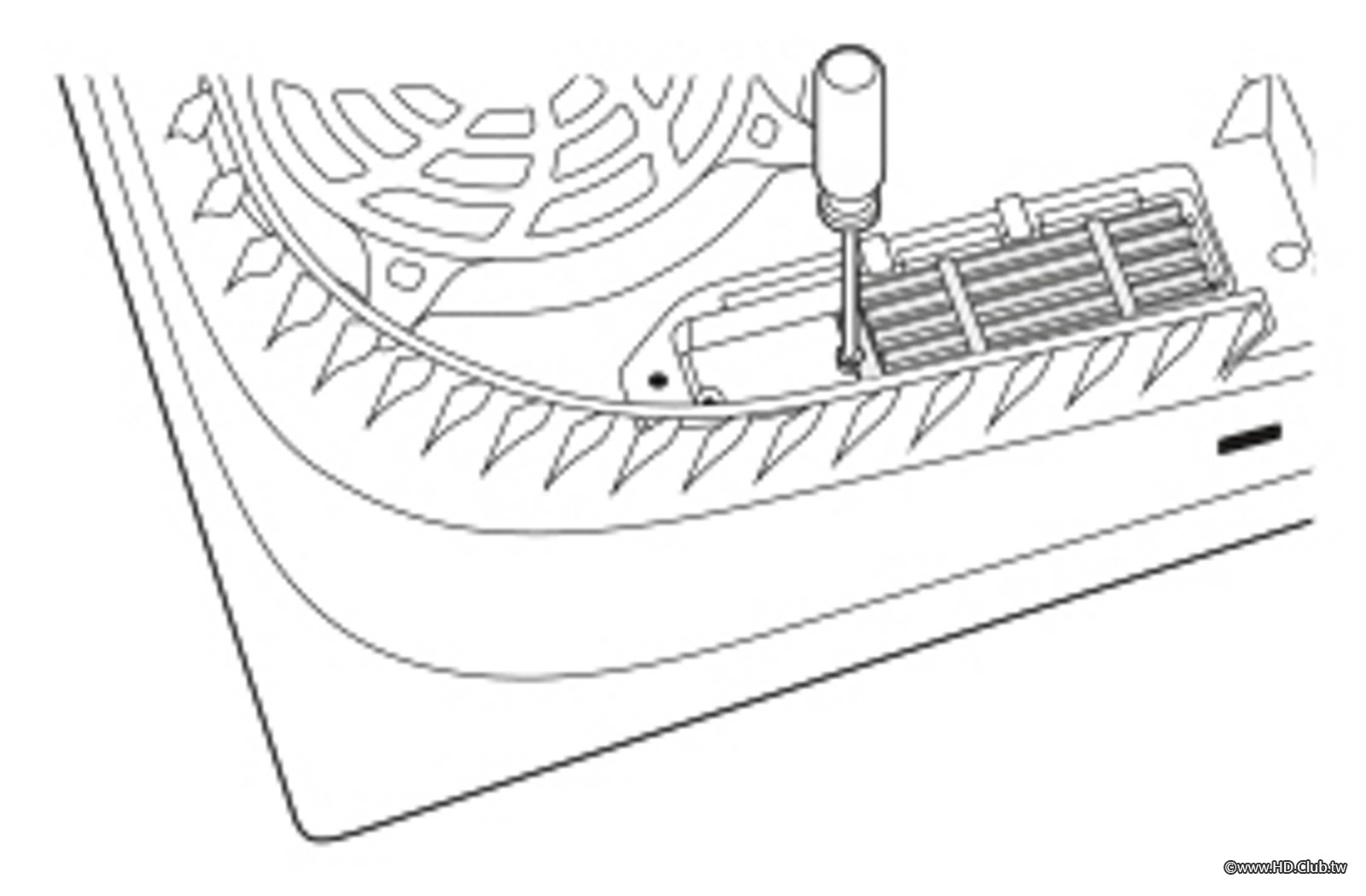

確認冷卻結構不會阻礙螺絲，鎖上螺絲，


最後蓋上擴充插槽護蓋  (A) 及白色護蓋，


開機測試：

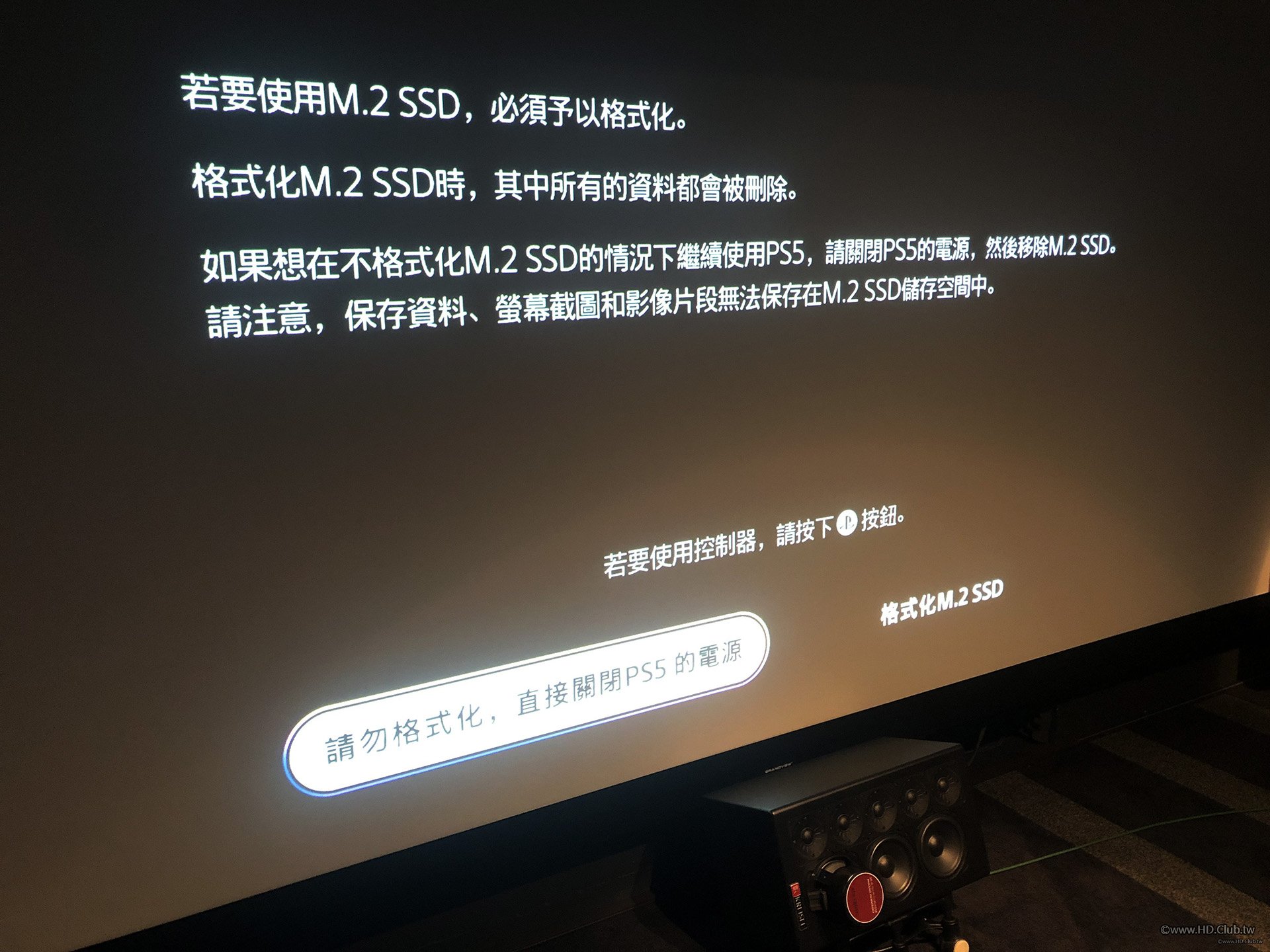

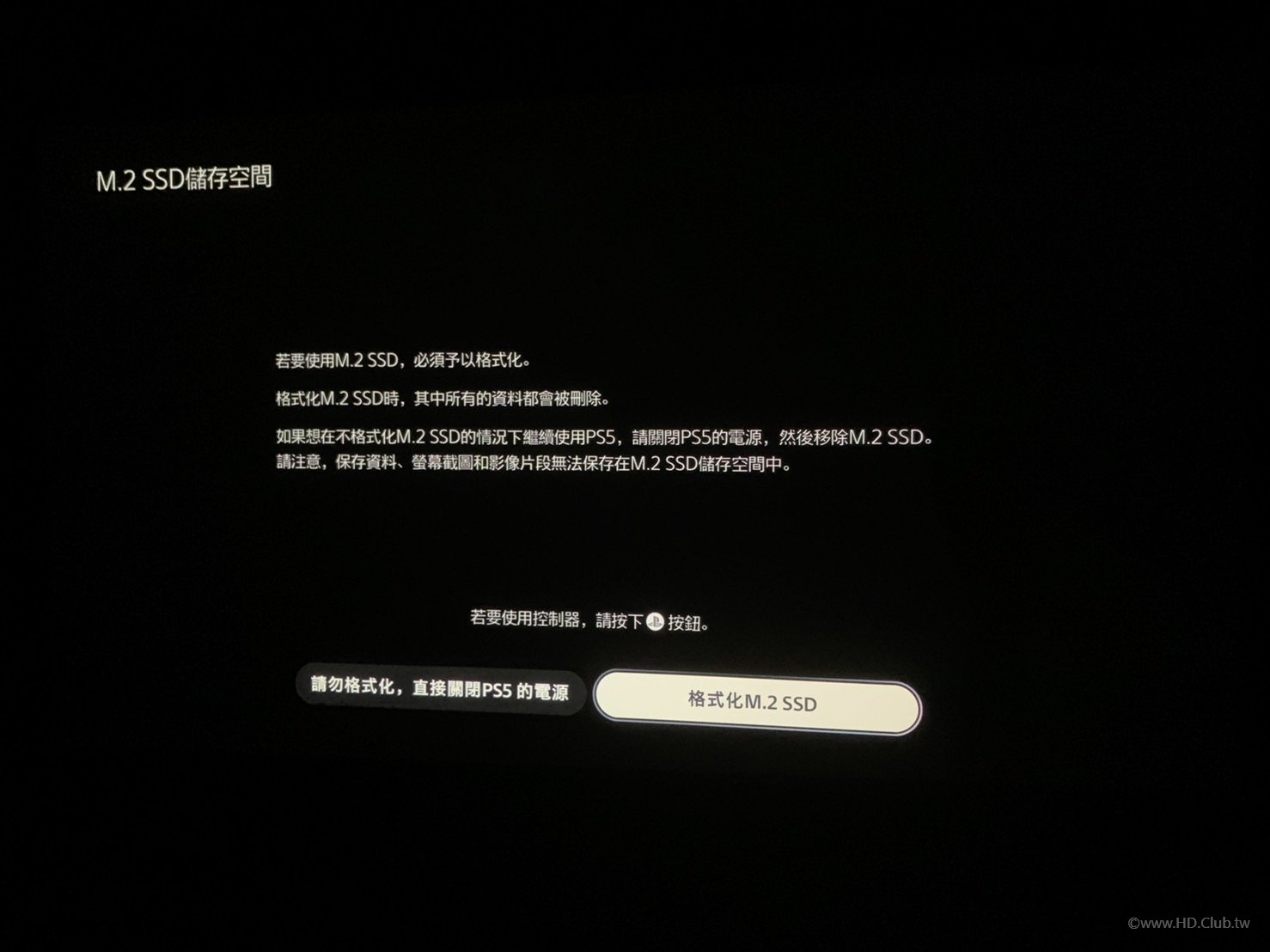

使用前須先格式化，

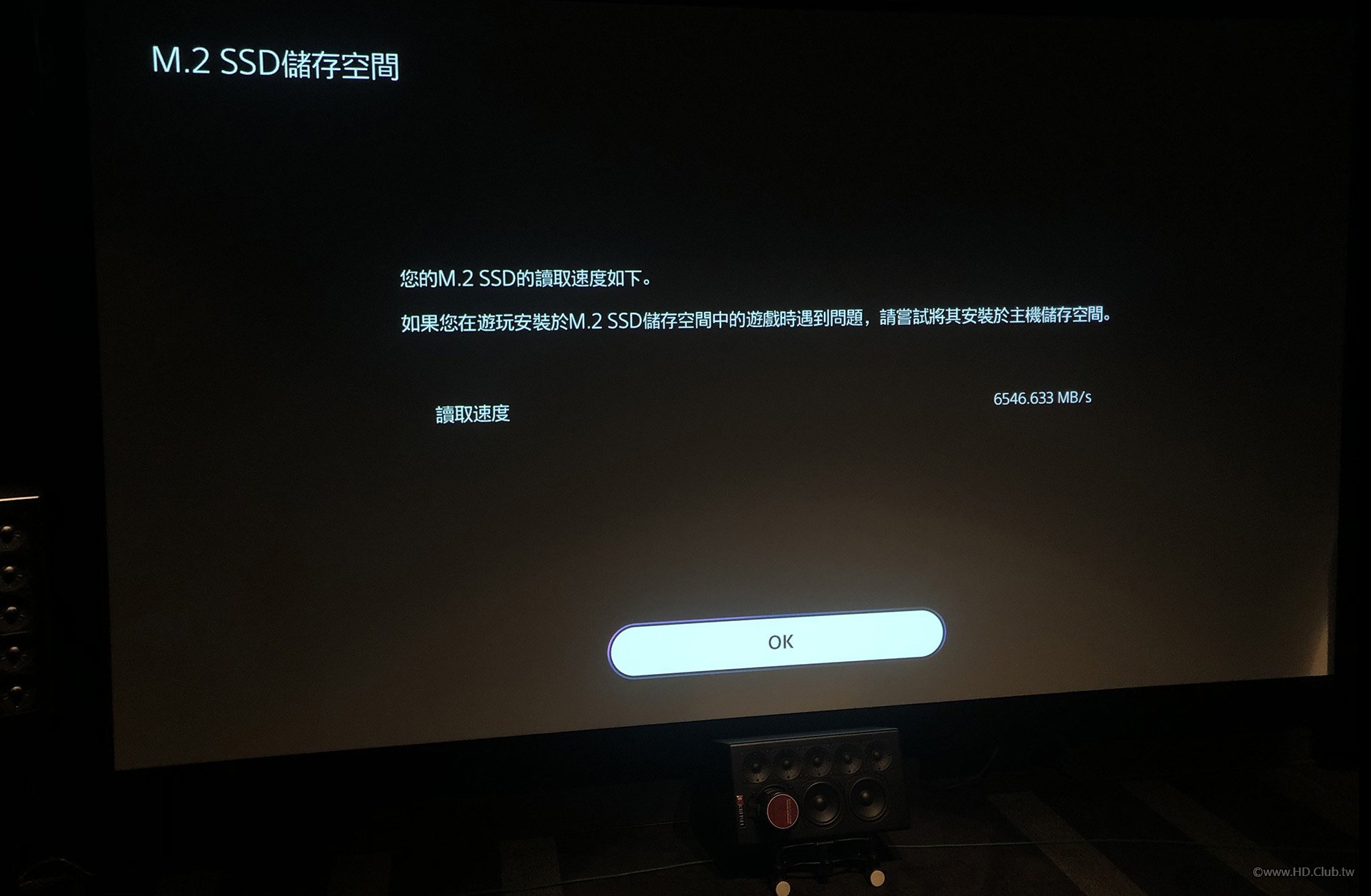

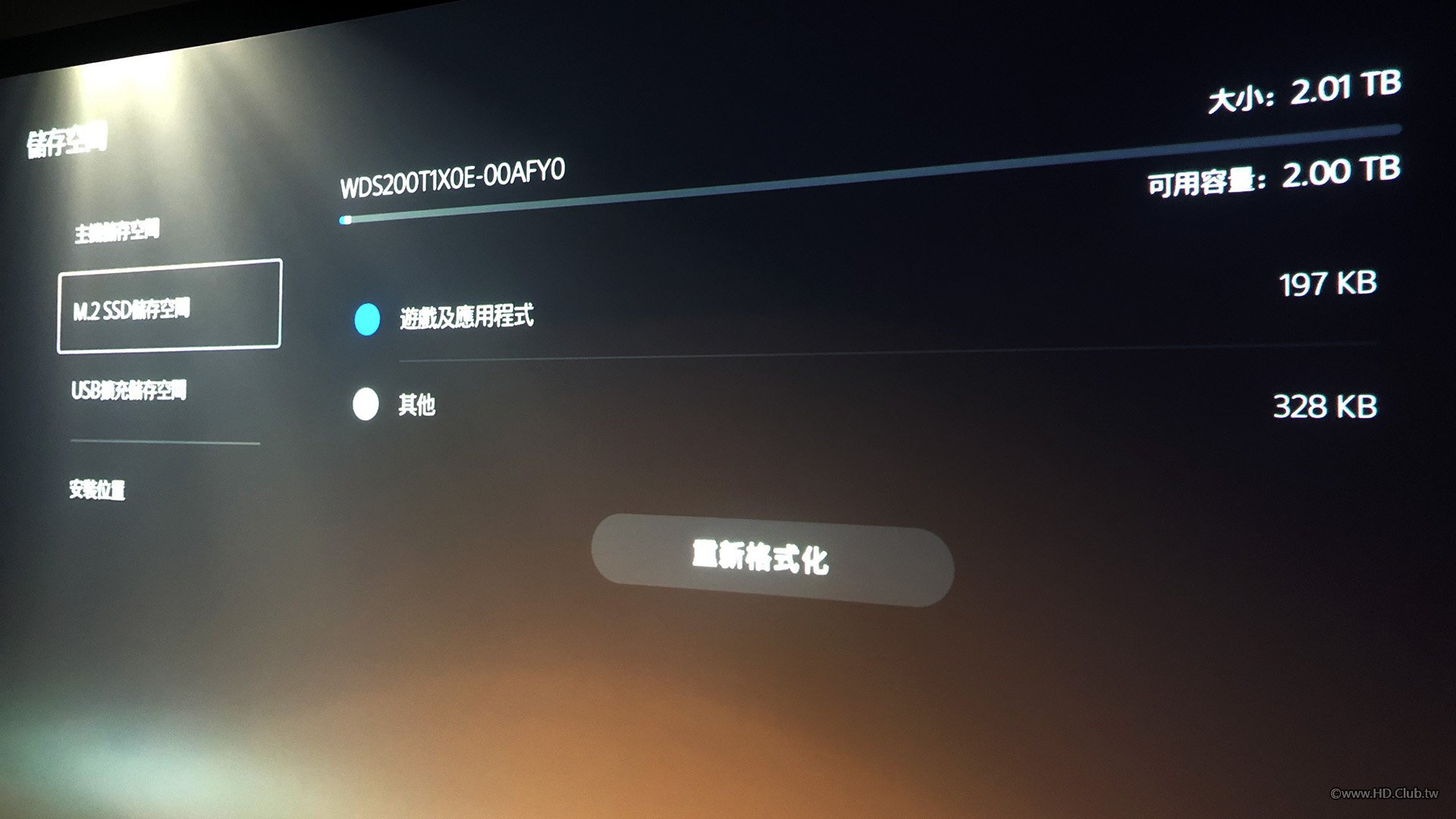

確定讀取速度能達到 6546.6MB/sec，


容量也確定了，很爽快的 2TB，大功告成。


結論：
其實安裝擴充 SSD 的難度不算太高，難度高的是要買到 PS5，哈哈
詳細過程也可以參考原廠的說明。

tess2311

寫的超詳細，感謝高手教學

guu

讚

west

想一想，當初應該買數位版就好了，光碟真的有點太多餘了。
而且數位版本還是我喜歡的黑色!

altis0533

我怎麼去朋友家大家都人手一台ps5

djtopy

altis0533 發表於 2021-11-20 09:30 AM
我怎麼去朋友家大家都人手一台ps5

這就是最妙的，大家都說買不到，但都默默的買了，哈哈

djtopy

tess2311 發表於 2021-11-20 09:01 AM
寫的超詳細，感謝高手教學

感謝觀賞，其實就是一點小細節

daniel0810

djtopy 發表於 2021-11-20 10:12 AM
感謝觀賞，其實就是一點小細節

雖然尚無緣入手PS5，但是讀文仍然覺得很過癮呀！

soujirou

感謝精研
照著版主這一篇文章，我也搞定硬碟升級

確認2TB無誤

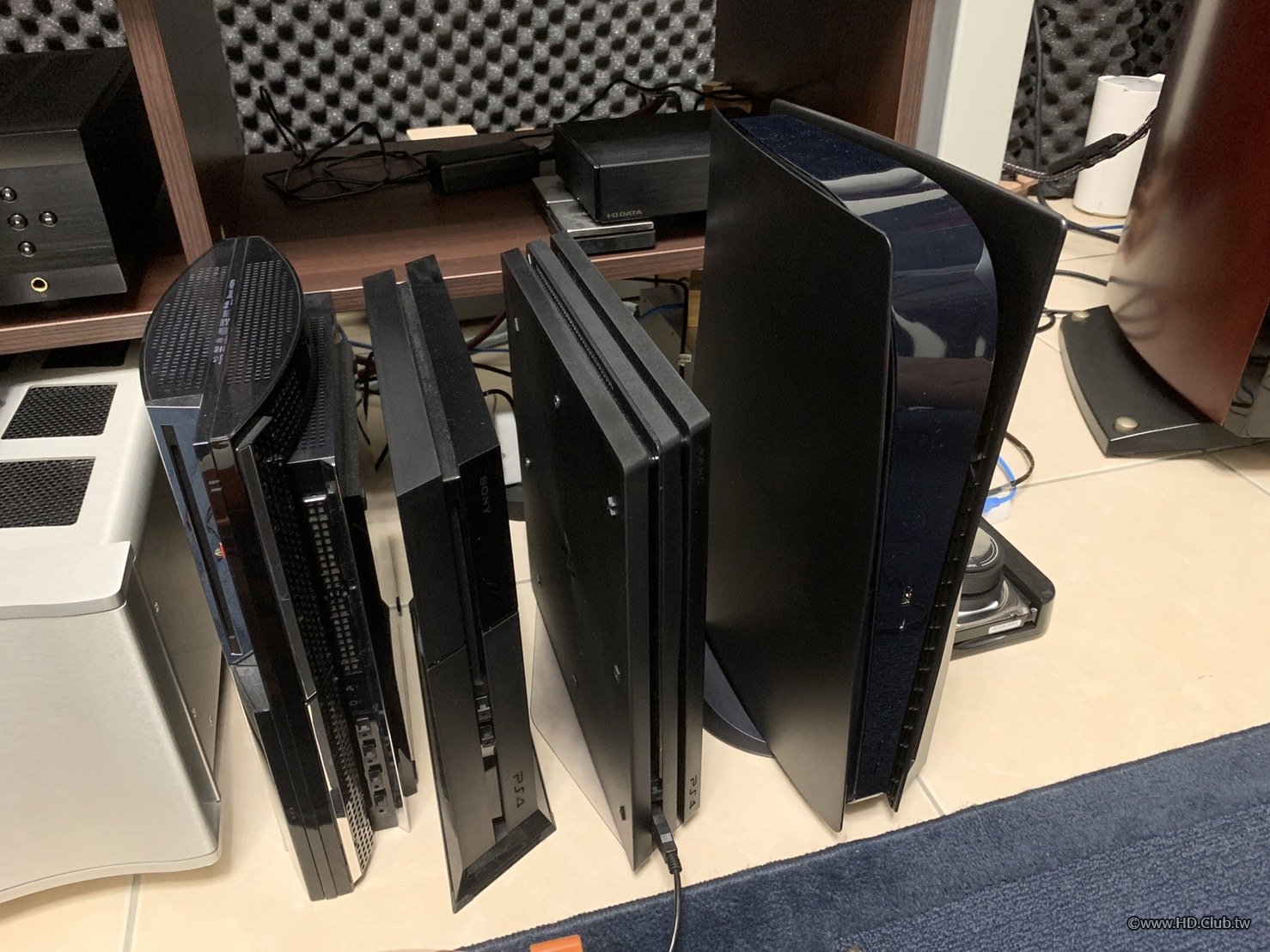

搬來這裡後的PS系列三代同堂
