[分享] BIOSTAR入門級B660MX-E搭載Intel i3-12100實測

[複製連結]

發表於 2022-2-14 23:14:15 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
BIOSTAR入門級B660MX-E搭載Intel i3-12100外觀與實測影片:

Intel第12代晶片組由高到低分為Z690、H670、B660、H610等4款,
由於市場定位與價格區間帶的關係,台灣市面上幾乎以Z690與B660為主。
中高階平台搭配Z690比較常見,而中低階平台則是搭配B660較佳,
最入門H610晶片組在台灣也僅有ASUS與GIGABYTE推出,
主因是與入門B660價差不大,且B660晶片規格較佳並支援DRAM超頻能力。

BIOSTAR日前發布兩款入門級第12代主機板,採用H610與B660兩款晶片組,
型號分別為H610MX-E與B660MX-E,外觀用料、設計、佈線幾乎一模一樣,
本篇主角為BIOSTAR B660MX-E,屬於入門級定位,適合系統主機或文書機。

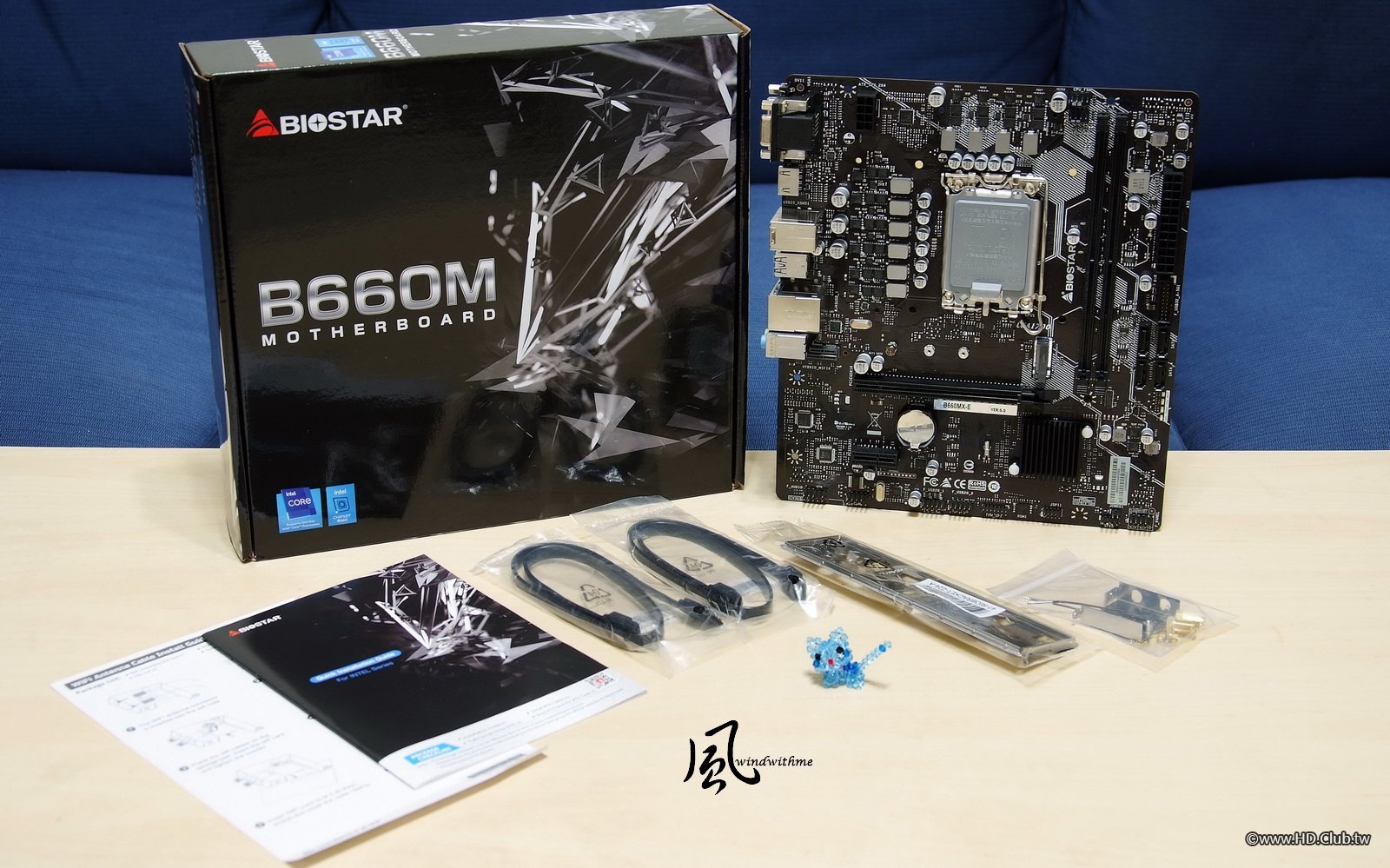

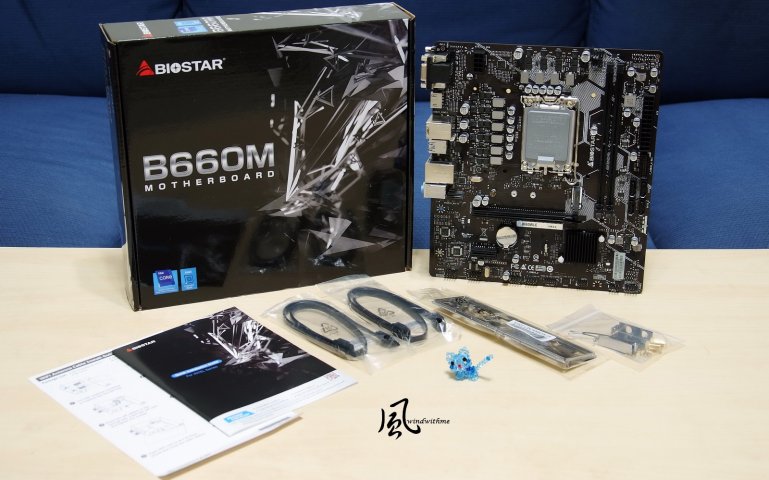

首先看到B660MX-E主機板全貌:
定位為入門主機板,僅有簡易的晶片組散熱片,沒有其他的散熱模組,
近幾年2DIMM設計不論在AMD或Intel入門價位主機板都很常見,
可讓產品價格可以再便宜一點,對於預算有限的入門文書機來說也還算夠用。


B660MX-E左下:
1 x PCIe 4.0 x16;1 x PCIe 3.0 x1,
1 x PCIe M.2 3.0,沒有支援M.2 4.0是比較可惜的地方,
1 x M.2 (E Key)支援WiFi 6 & 6E無線網卡,有需求者自行添加,
市場上有些中高階主機板分為有WiFi與無WiFi版本,且兩者有不小的價差,
無WiFi版本也沒有擴充插槽設計,BIOSTAR此款提供升級空間還算不錯,
音效採用Realtek ALC897晶片,有線網路則為Intel I219V晶片。


B660MX-E右下:
4 x SATA III;1 x Debug Led,入門機種也擁有除錯燈算是相當便利。


B660MX-E右上:
2 x DIMM DDR4,支援1866~3200;3600~4000+(OC),
1 x USB 3.2 (Gen1) ,前置USB最高可達5Gbps。


B660MX-E左上:
1 x Intel LGA 1700 CPU腳位,支援最新12代i3、i5、i7、i9,
搭配入門級主機板大都會以i3或更低階Pentium、Celeron為主,
搭到i5並不常見,而i7以上機率更低,支援度只是提供參考而已,
雖然個人很想搭i9來測看看,不過還是以平衡性為主做測試就好XD


供電設計總共達到10相,支援Super Hyper PWM技術,
以入門級主機板來說,供電用料與規格皆在水準之上。


IO配置:
左起1 x VGA+DVI Port / 1 x HDMI / 1 x PS/2(Keyboard / Mouse) /
4 x USB 2.0 / 2 x USB 3.2 (Gen1) / 1 x LAN / 3 x Audio Jack。
以擴充性來說還算不錯,尤其是提供3種顯示輸出接孔,也適合當成影音機,
IO配置建議將PS2與2個USB 2.0和螢幕輸出孔做對調,USB分流後安裝會較順暢。


BIOS與自家中階RACING或高階VALKYRIE介面相似,
對於在效能或電壓選項方面會較少許多,畢竟是入門級產品定位,
超頻DDR4 3600,將時脈設定為4400,發揮B660晶片組優勢。


細部參數設定為CL18 20-20-42 1T,電壓1.35V,
DRAM電壓僅提供1.20與1.35V兩種可以選擇。

 樓主| 發表於 2022-2-14 23:18:18 | 顯示全部樓層
F5風扇模式提供4種模式可以調整。


測試平台
CPU: Intel Core i3-12100
MB: BIOSTAR B660MX-E
DRAM: Crucial Ballistix DDR4 3600 8GX2
VGA: Intel UHD 730
SSD: SAMSUNG PM981 512GB
POWER: INWIN P85
Cooler: Scythe SCSK-2000 SHURIKEN 2
OS: Windows 11更新至Bulid 22000.469

CPU測試搭配Intel Core i3-12100,主要規格:
由P-Core 4核心支援HT技術所組成的4核8執行緒,
基礎時脈3.3GHz,Max Turbo最高分別達4.3G,全核時脈4.1GHz,
Intel Smart Cache 12MB、PL1=60W、支援DDR4 3200、DDR5 4800、
內顯UHD Graphics 730,HDMI最高支援4K 60Hz、DP最高支援8K 60Hz。

CPUZ:
12100單線執行緒 => 684.5;多工執行緒 => 3402.4;
Fritz Chess Benchmark => 39.82 / 19114


CINEBENCH R20:
CPU => 3134cb;CPU (Single Core) => 618cb


Geekbench 5:
12100 Single-Core Score => 1653;Multi-Core Score => 6821;


PCMARK 10 => 4217


12代Alder Lake-S架構對於單核效能有明顯提升,標榜最高提升達19%,
i3-12100與上一篇分享過的i5-12400在單核表現差異不大,
多工當然是核心數與執行緒更多的I5-12400比較吃香,但兩款價位也有落差。

DRAM時脈與頻寬效能:
DDR4 4400模式CL18 20-20-42 1T,
AIDA64 Memory Read - 60374 MB/s。


B660MX-E入門等級可以擁有如此的DDR4超頻能力算是相當不錯,
頻寬在Write算是出色,而Read理論上會比Wirte還要高一點,希望可透過BIOS再做優化。

12100內顯為UHD 730,時脈1.4GHz,簡單分享一下效能表現。
3DMARK:
12100 Time Spy Score => 736 (UHD 770=>870)


FINAL FANTASY XIV : Shadowbringers -
1080P HIGH=> 2505  (UHD 770=>2684)


Dota2設定為畫面最好,遊戲開始時畫面:
1080P => 35 FPS (UHD 770=> 37 FPS)


以上對比可以看到UHD 770與UHD 730在3D表現差異不大,
內顯定位是希望能勝任中階以下3D遊戲或開啟720P與較低特效的應用環境,
對於文書機來說也不太會用到這部分,而Intel內顯強項在於影像處理。

應該也有不少人對於i3-12100搭配顯卡的效能表示好奇,
搭配MSI GeForce RTX 2070 SUPER GAMING X TRIO做測試,
有興趣的網友可跟先前個人測過的12900K、12600K、12400作對比。

Apex Legends 英雄:
1920 x 1080,VIDEO設定最高,練習模式開始畫面 – 199FPS
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2022-2-14 23:22:34 | 顯示全部樓層
Assassin's Creed Odyssey 刺客教條:奧德賽 1080P -
12400畫質預設極高,內建測速 - 77FPS、最低36、最高163;


Monster Hunter: World 魔物獵人 世界:
1920 x 1080,3D特效開到最高,
進入遊戲存檔場景畫面 - 100 FPS


Grand Theft Auto V 俠盜獵車手V:
影像1920 x 1080,其餘設定皆為預設值 => 187 FPS


比較過先前測試過12400數據,在上面幾款軟體與12300差異極小,
如果要把12100當成遊戲用途,會建議將常玩的遊戲先上網做功課,
可能有些遊戲需要6核以上的CPU才會有較佳的表現,以上測試僅供參考。

燒機溫度與耗電量表現這部分可能是網路上測試文章比較少看到的部份,
12100預設值燒機,電壓顯示1.1943V,功率59.3W,
AIDA64 Stress CPU、FPU全速時約56~67度,最高溫度為68度,
用手邊Scythe SCSK-2000 SHURIKEN 2散熱器,若用原廠散熱器預估再高10度以上。


最後AIDA64燒機時主機板溫度狀態。


耗電量部分表現:
12100內顯桌面待機約30W,AIDA64 Stress CPU、FPU全速約108W,
安裝2070 Super桌面待機約50W,AIDA64 Stress CPU、FPU全速約125W,
刺客教條:奧德賽測試模式瞬間最低285W與最高311W、大多時間約為296W,
安裝顯卡在待機時會再增加一些耗電量,進行遊戲時顯卡耗電量占比最高。

12代主機板入門價位還是比起前2代還要高一些,目前選擇也不多,
BIOSTAR B660MX-E對入門級主機板在用料與DDR4超頻有著不錯的表現,
BIOS介面選項也還算不錯,對於DRAM頻寬若能再進一步優化會更好,
台灣市場這2年雖在大型網購站已有部分上架,但整體能見度與產品線還是較少。


另一個主角Intel Core i3-12100憑藉12代架構的優勢在效能表現依然出色,
遊戲方面搭配顯卡也有很出色的頁數表現,文書用途想當然可以輕鬆勝任,
影像處理搭配新內顯UHD 730也有明顯再進步,如果3D效能有更多進步會更好。
本篇是風大在春節期間所做的測試,分享給想對入門12代有興趣的網友做為參考
喜歡windwithme評測請回覆支持或訂閱風大Youtube頻道,我們下一篇測試見!
