hk97060 信義哥的家庭劇院再更新Netflix+Qobuz+Roon+HQPlayer+madVR一起來

hk97060

去年女兒給一個Netflix 的帳號、就把它安裝在臥室中的SONY 65X9000H、由於環繞擴大機是舊機型Pioneer VSX-820即沒有4K也不支援eARC只能將電視的數位光纖輸出至環擴解碼、有聲音但不怎麼好、也無法享受Dolby Atoms的效果、只好另行計劃找一台新型又有支援eARC的環擴、最後買了一台Maranz SR-5015、它有支援5.1.2天空聲道也可以模擬全景聲的效果、設置好機器使用Audyssey 調整好音場後試看影片被音效嚇到整個音場的動態及解晰度不是舊型Dolby Digital 可以比擬的。

我的家庭劇院系統更新2021/7/25
https://www.hd.club.tw/forum.php ... 1&extra=#pid2058564

Fig01

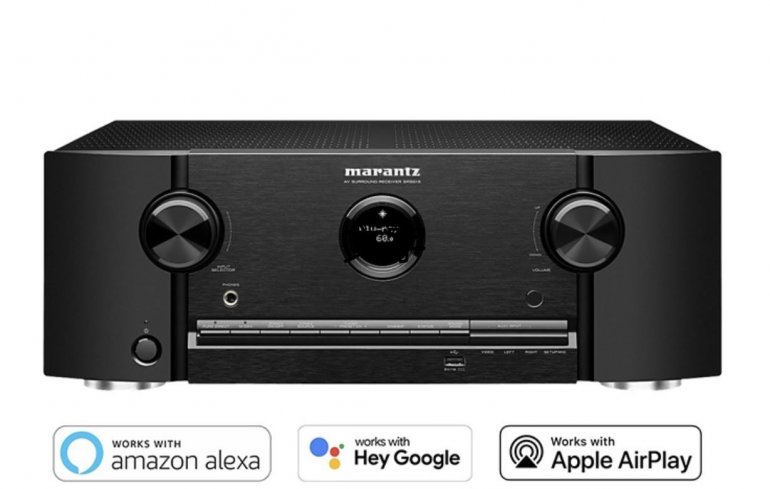

  Marantz SR-5015

Fig02

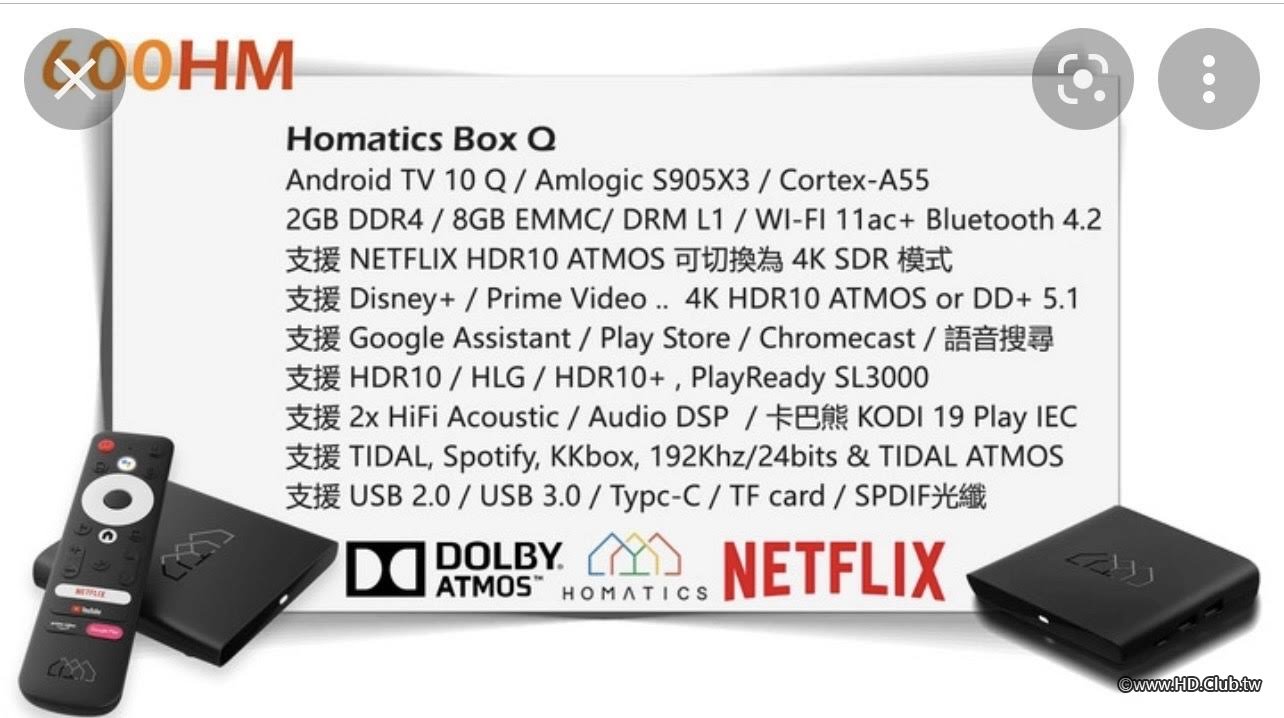

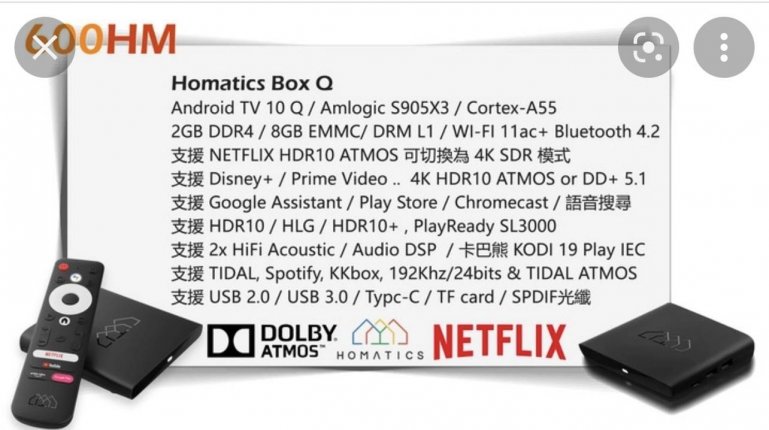

  視聽室投影機已經換上EPSON EH-TW8400 沒有Android TV所以買一台卡巴熊600HM

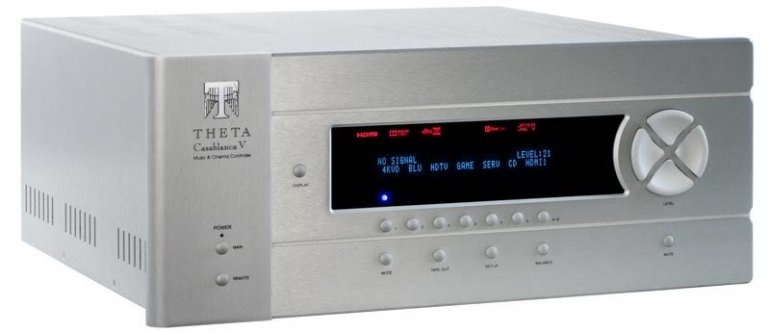

Fig03

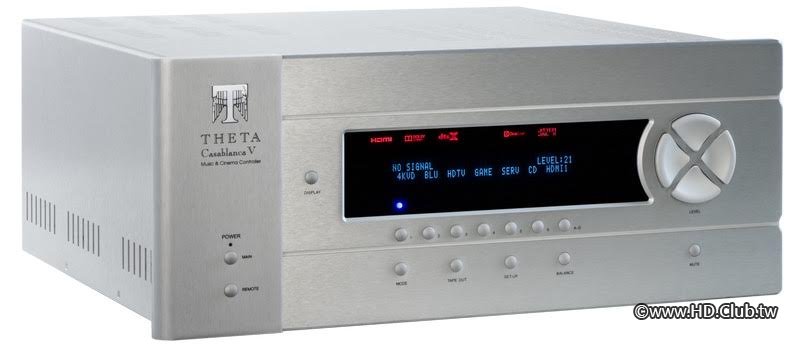

  THETA CASABLANCA

由於我的解碼前級沒有HDMI只能使用600HM的SPDIF但是數位音效輸出無法向下相容只能輸出二聲道PCM、所以只能用影音分離將影像及數位音效分離、剛好朋友有一台先借來測試看看、儍眼依然只有二聲道PCM輸出、後來發現原因Disney+及Netflix 的數位音效輸出格式是Dolby Digital +而THETA解碼前級只能支援Dolby Digital 只好再研究買一台環繞擴大機。

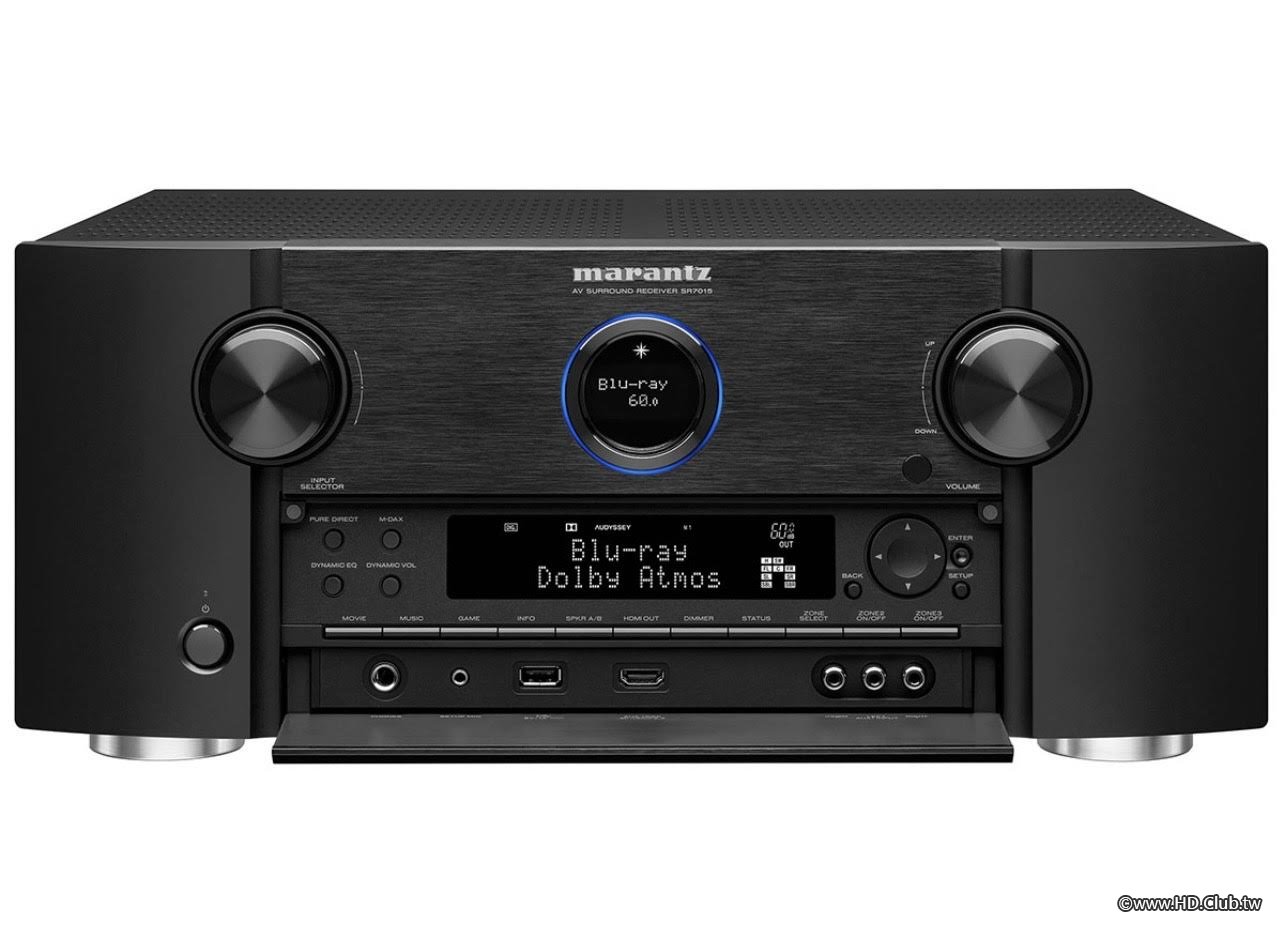

Fig04

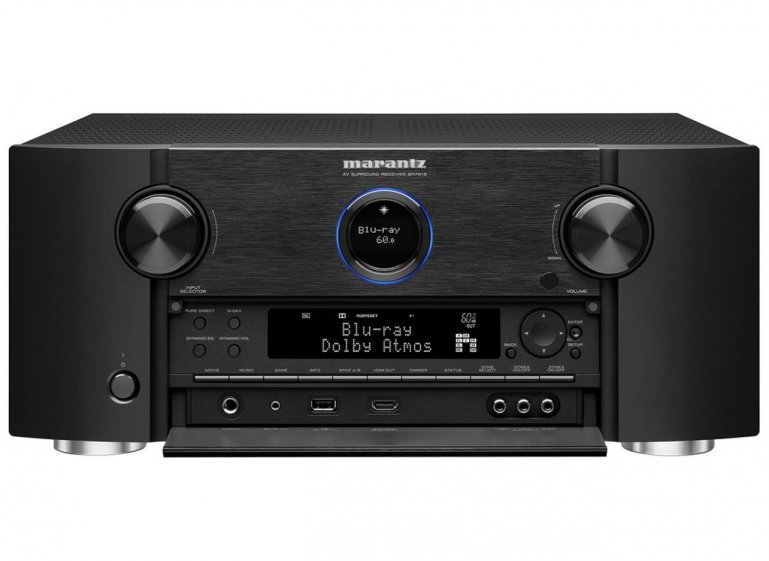

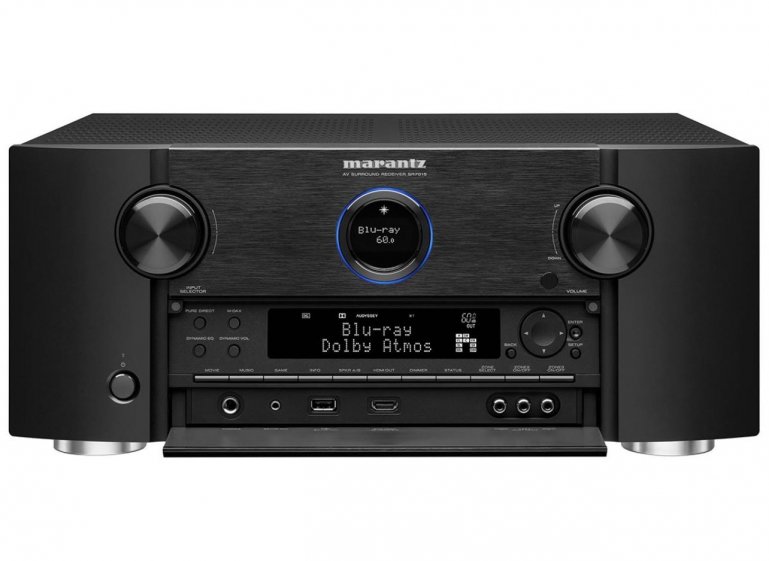

Marantz SR-7015 9.2聲道支援8K/60HZ 4K/120HZ、Dolby Atoms、IMAX Enhanced

SR-7015是9.2聲道設計把原本的5.1聲道更新到5.2.4、首先把原來壁掛後環繞喇叭拆下再放置在60cm高的喇叭架。

Fig05

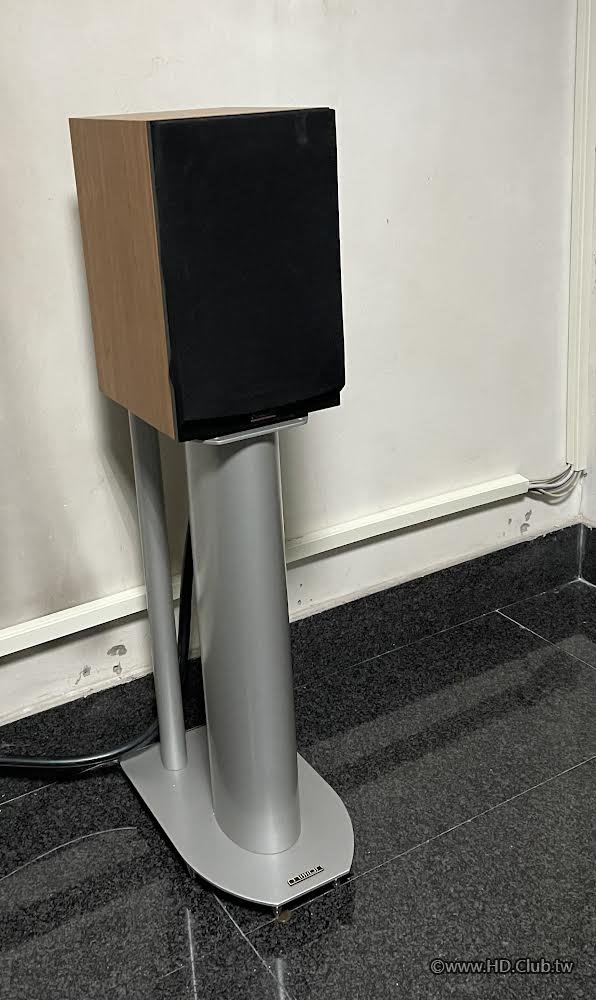

  Mission Standard II 喇叭架高度60cm

Fig06

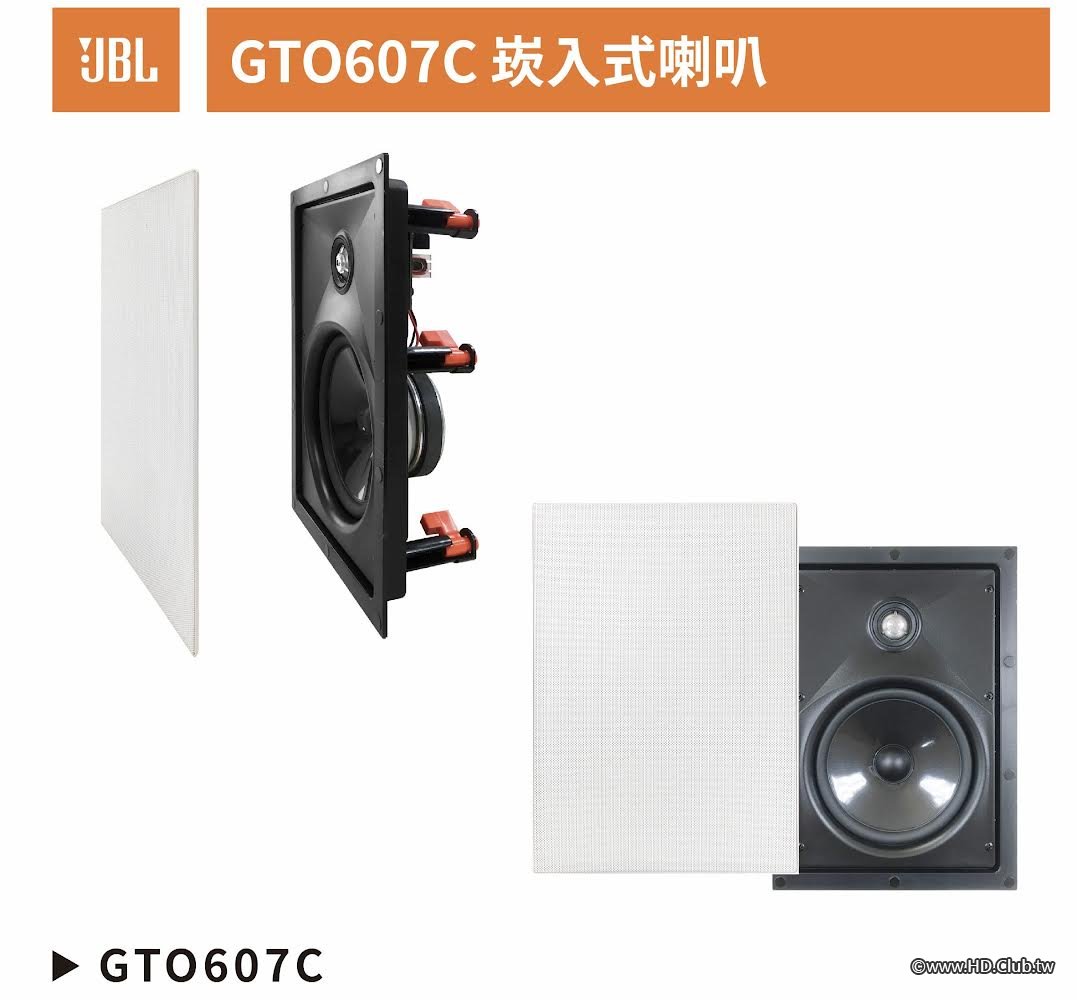

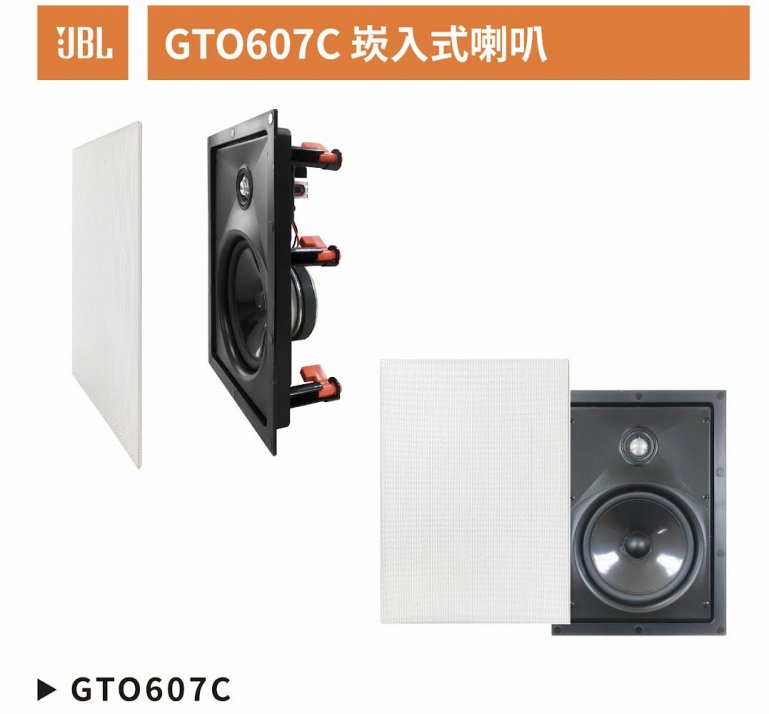

  JBL崁入式喇叭 GTO 607C

Fig07

  崁入式天空聲道喇叭

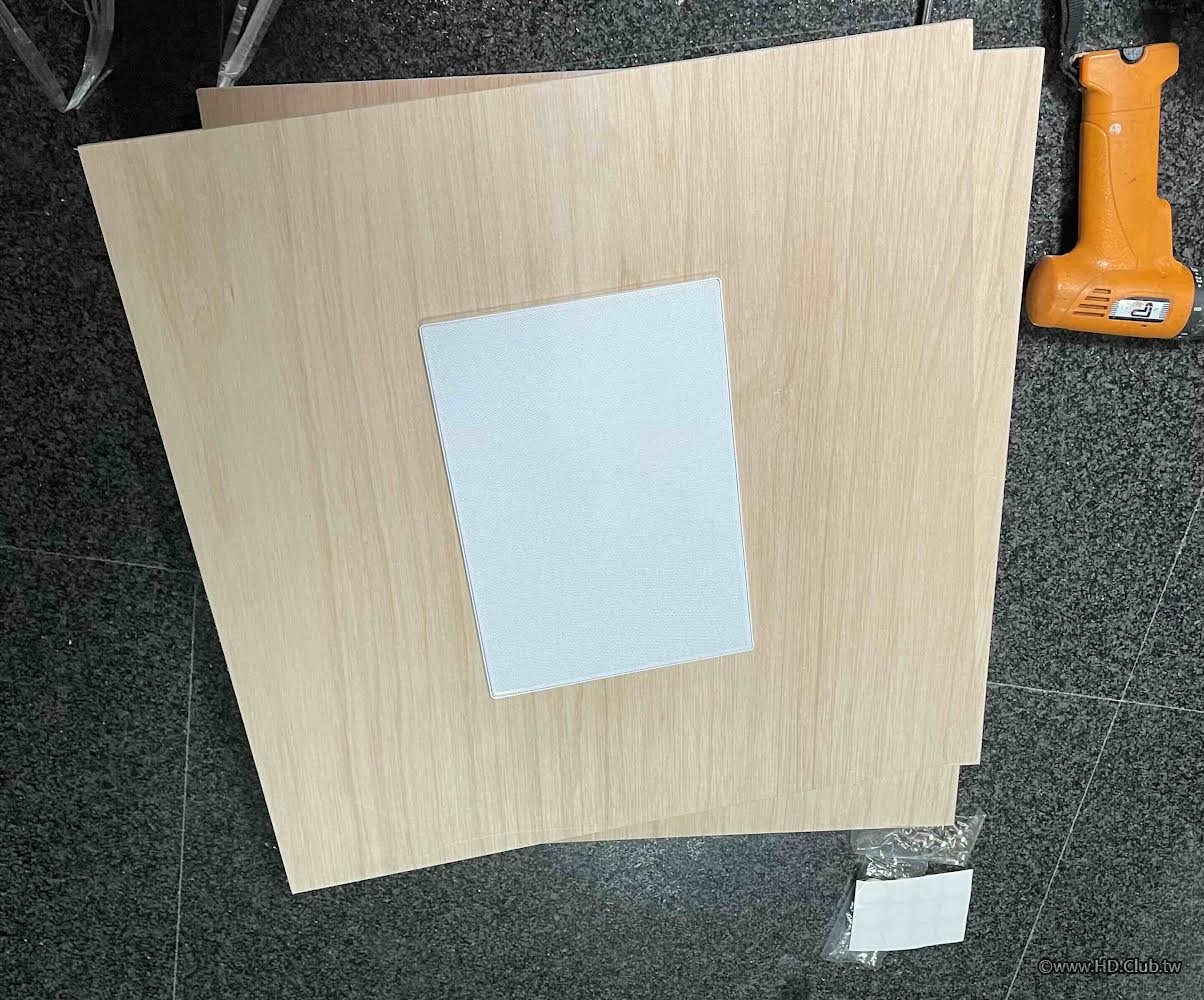

視聽室的天花板是輕鋼架、裁剪4片60x60cm木心板崁入喇叭、建構5.2.4的系統

Fig08

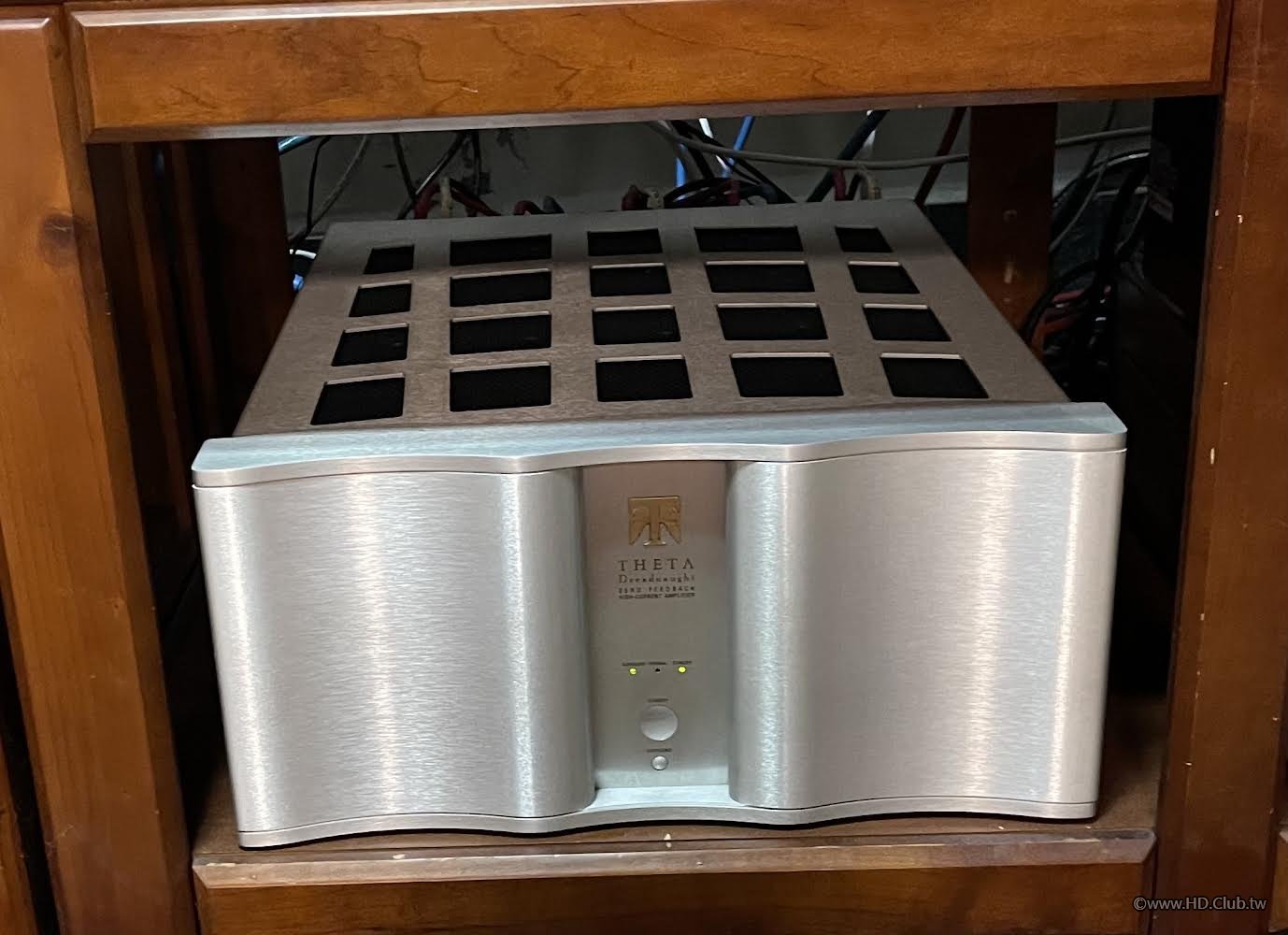

THETA Dreadnought 5CH 4Ω-375W

Marantz SR-7015當Pre-Out 前置聲道接至解碼前級Casablanca 再平衡輸出至後級放大、中央聲道、後環繞聲道也直接輸出至後級功率放大器Dreadnought 、天空聲道喇叭接SR-7015功率放大、再使用Audyssey 調整音場完成5.2.4。但是600HM在Netflix可以支援Dolby Atoms 及Ultra HD而Disney+就只有HD 及5.1、個人心得影像串流只是方便而已因為影像及聲音透過網路傳輸一定會有所壓縮

（5.2.4建構完成）

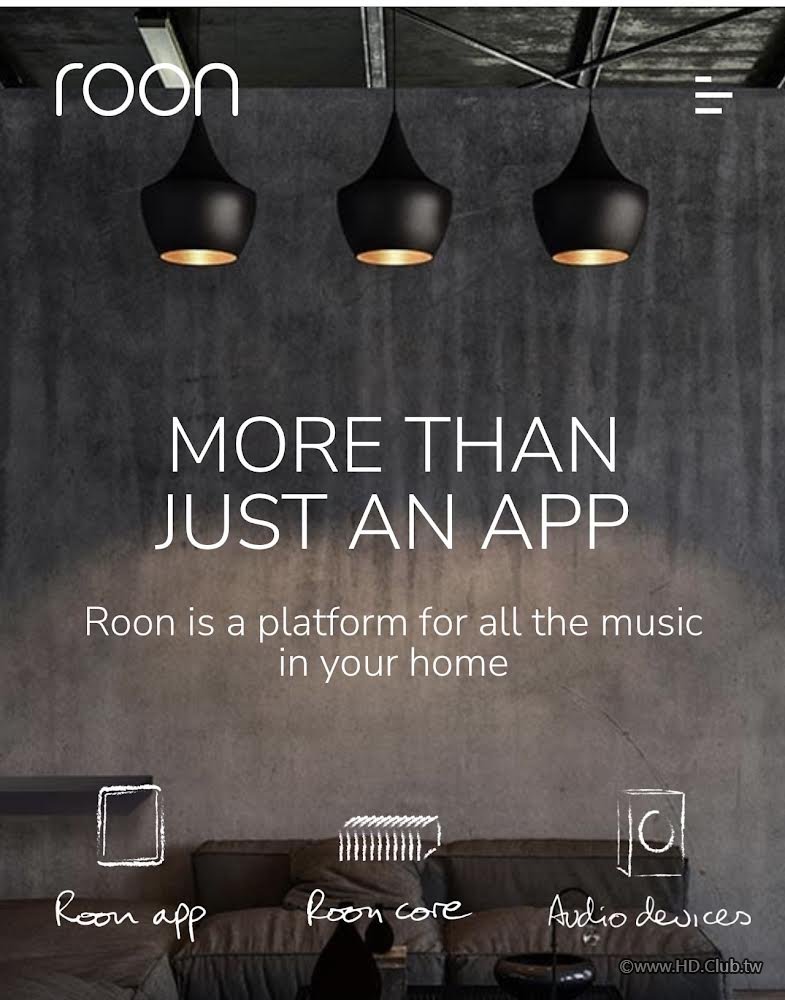

Fig09

  Roon

  第42屆台北國際音響暨藝術大展在圓山飯店舉行有老婆陪同一起參與盛會、穿梭在各個展間發現一個共同點就是參展廠商基本上都人手一台平板電腦在控制音樂的播放現今真的是串流音樂的天下、幾年前有2個播放軟體在考慮Roon 及JRiver Media Center、Roon的費用要1萬5千元而JRiver 只要1千8百元所以就選擇JRiver 、但是現在後悔因為JRiver不支援Qobuz 及Tidal 、為了玩串流音樂只能花2萬元買Roon終身授權。

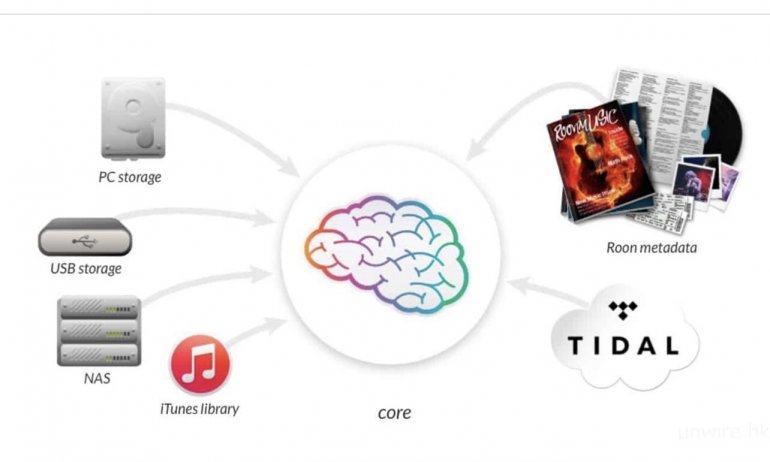

Fig10

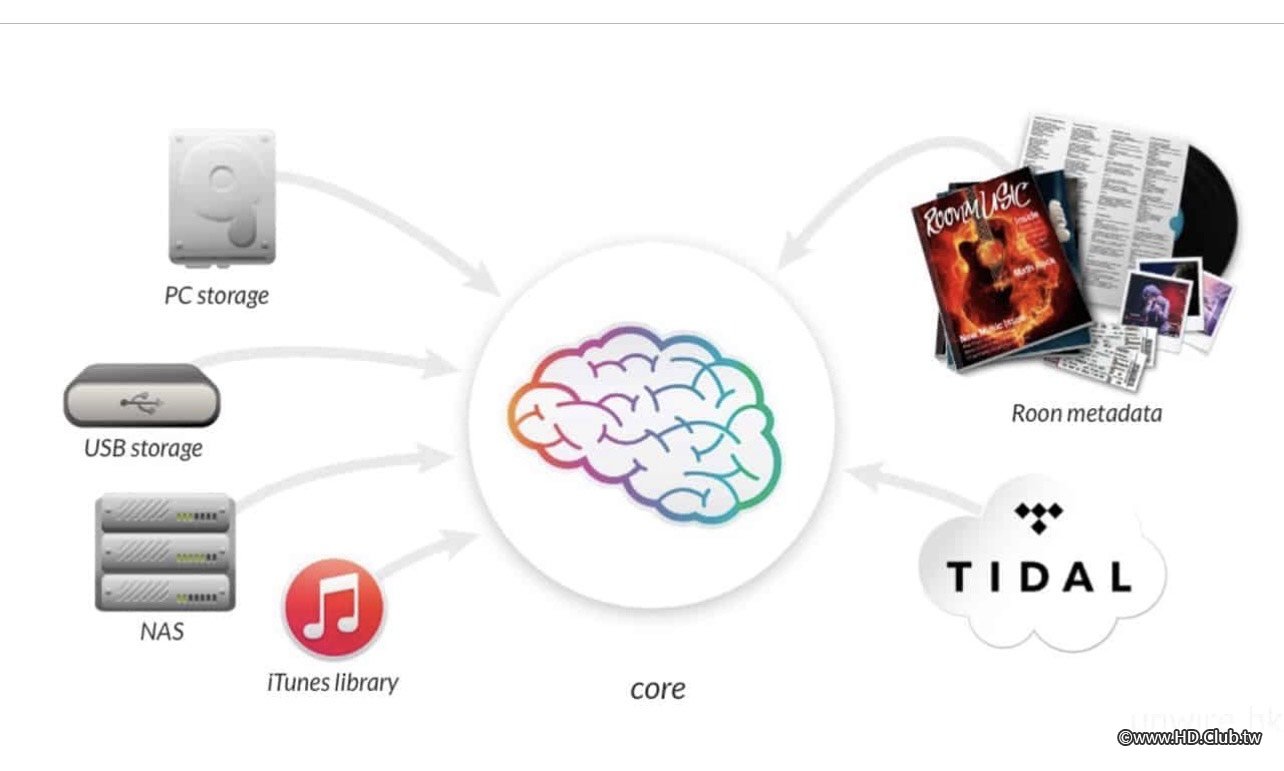

  Roon 架構圖示

Roon 軟件的運作架構可以分為「Core」、「Control」及「Output」3 大部分。主要是串流及管理音樂、首先你得先安裝Roon Core有多種選擇可安裝Roon核心、你可選擇NAS、Nucleus 、Windows、macOS、Linux、Output就是由Roon認證的Roon Ready 及Roon Tested、Control 是由同區域網路內的手機或平板電腦來搖控Roon的音樂播放、Roon幾乎所有的音樂檔案格式都可以播放、Only Roon不支援ISO音樂檔案。

Fig11

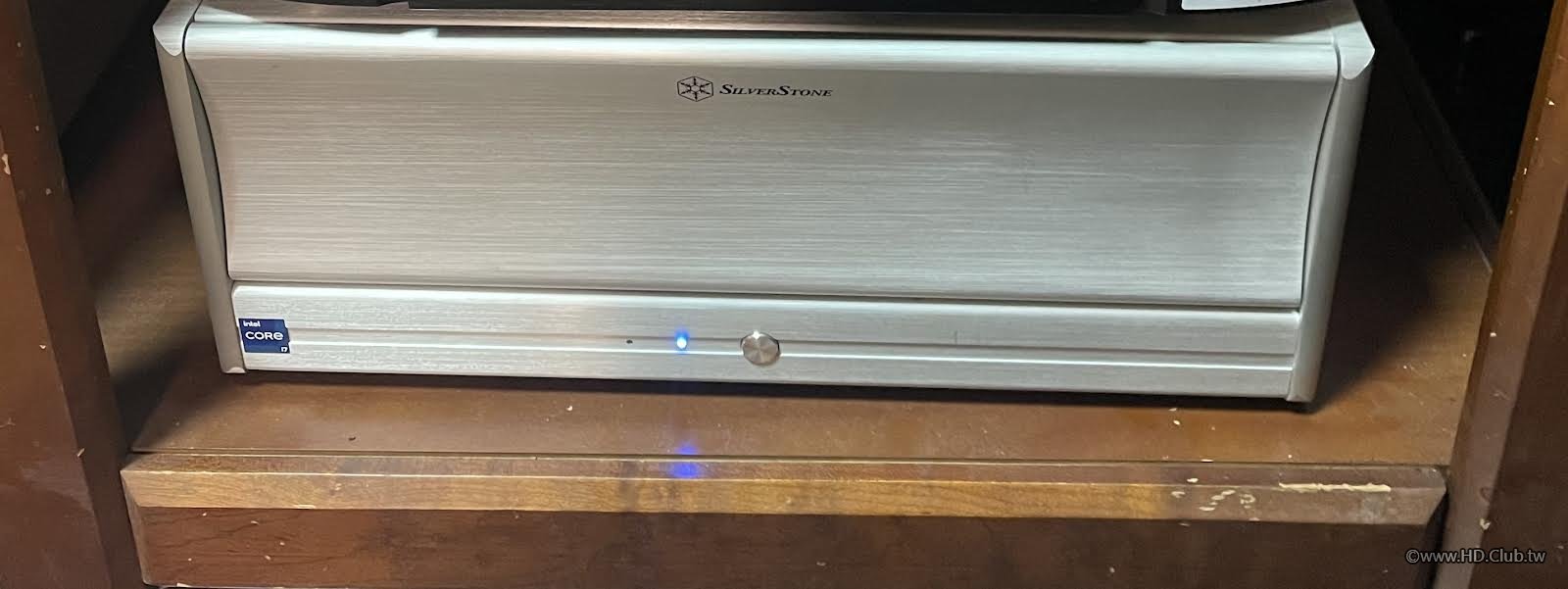

  Windows 10電腦系統

我選擇組裝Windows系統其內容如下:舊的機箱、ASUS主機板、CPU-I 7 12700內顯、DDR4-16GBX2、美光M.2 -2TB SSD、保鋭金牌模組化850W Power、Windows 10其原因是進可攻退可守比較可以靈活應用。
(ROON EQ不是雞肋，是雞腿
-劉漢盛總編輯
https://www.audionet.com.tw/thread-13986-1-1.html）

Fig12

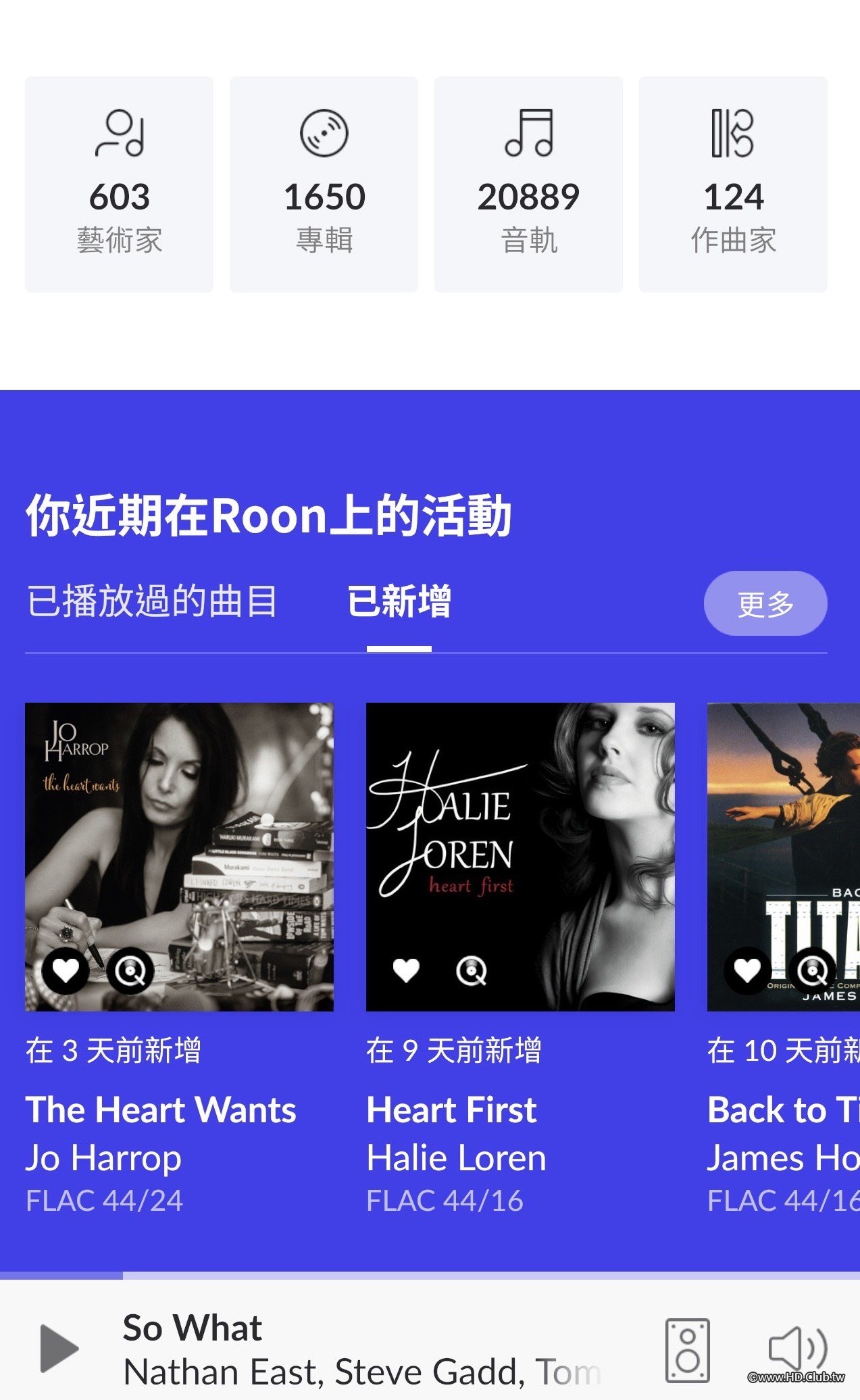

  Roon 控制介面

  非常強大的音樂資料庫資訊、支援Qobuz 、Tidal 音樂串流平台、可以整合NAS的音樂資料庫、搜尋音樂資料非常方便。

Fig13

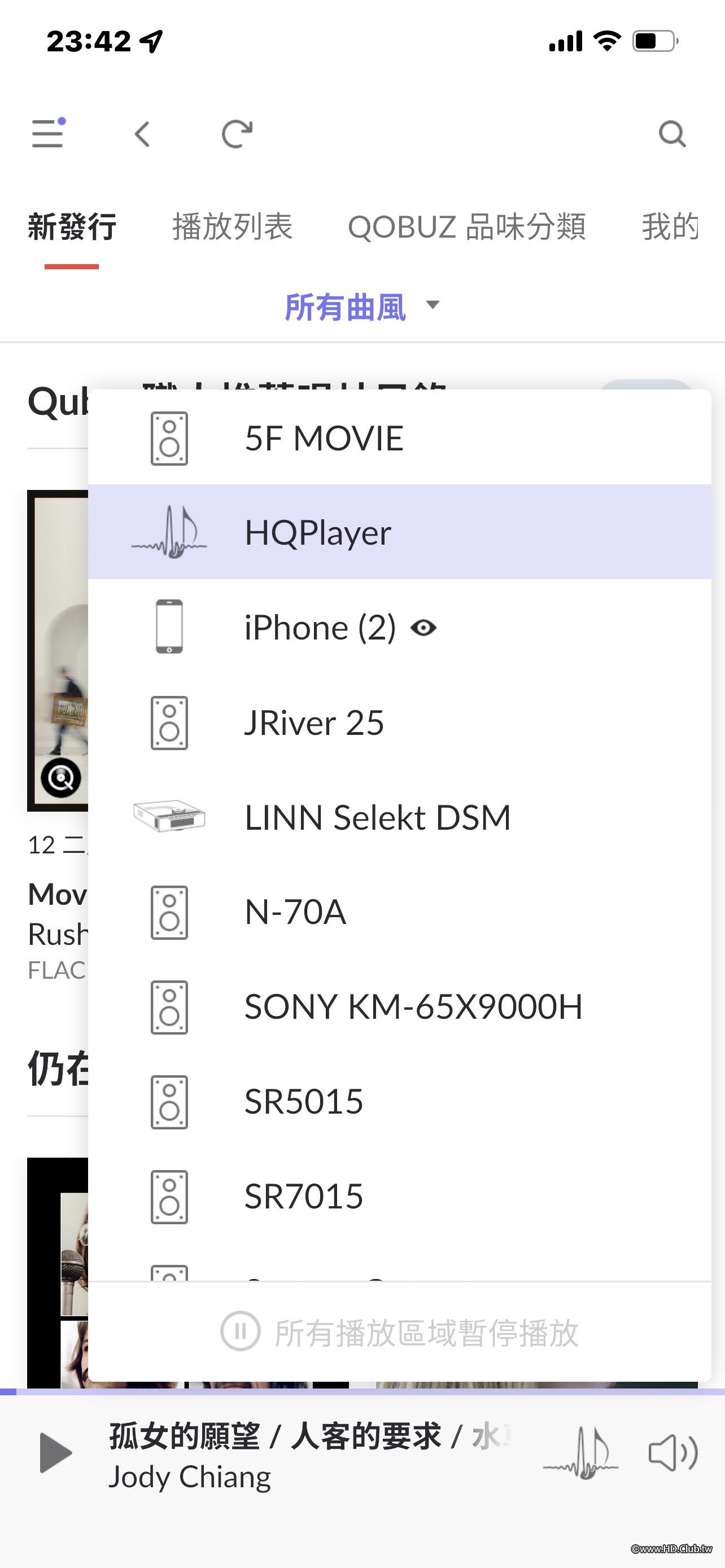

   Roon 內部區域網路音樂播放介面

支援同區域網路的任何播放裝置非常方便使用、實現了處處都有美秒的音樂可以聆聽、Marantz SR-5015、7015是支援Roon Tested 經過Air Play 播放聲音的音質算是非常普通。

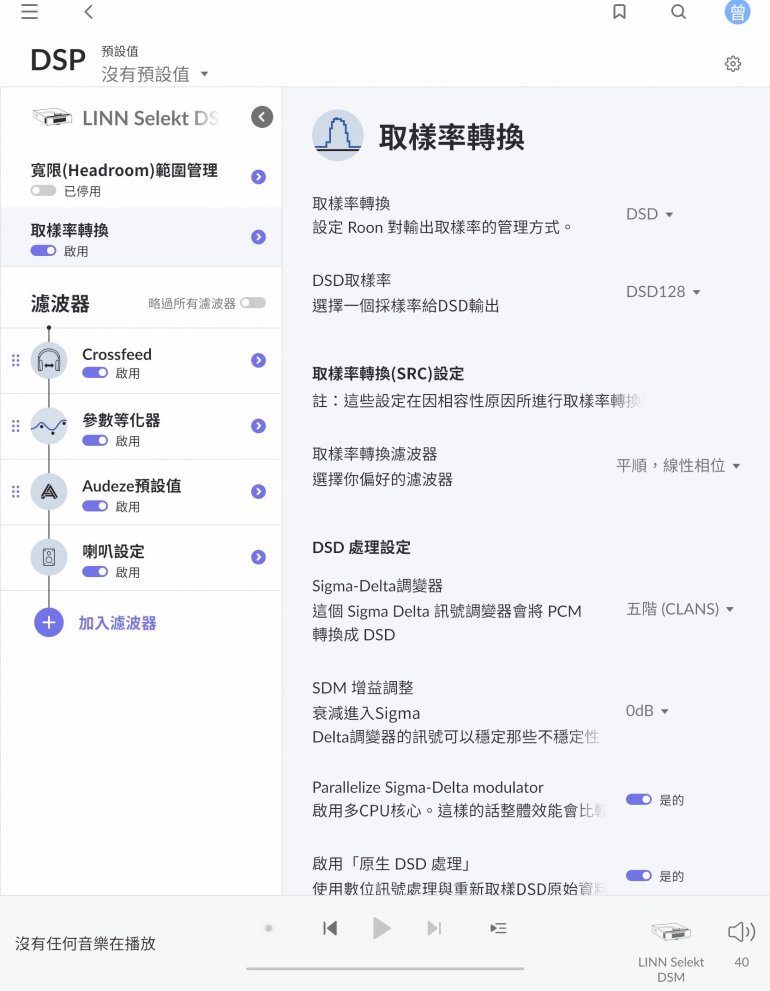

Fig14

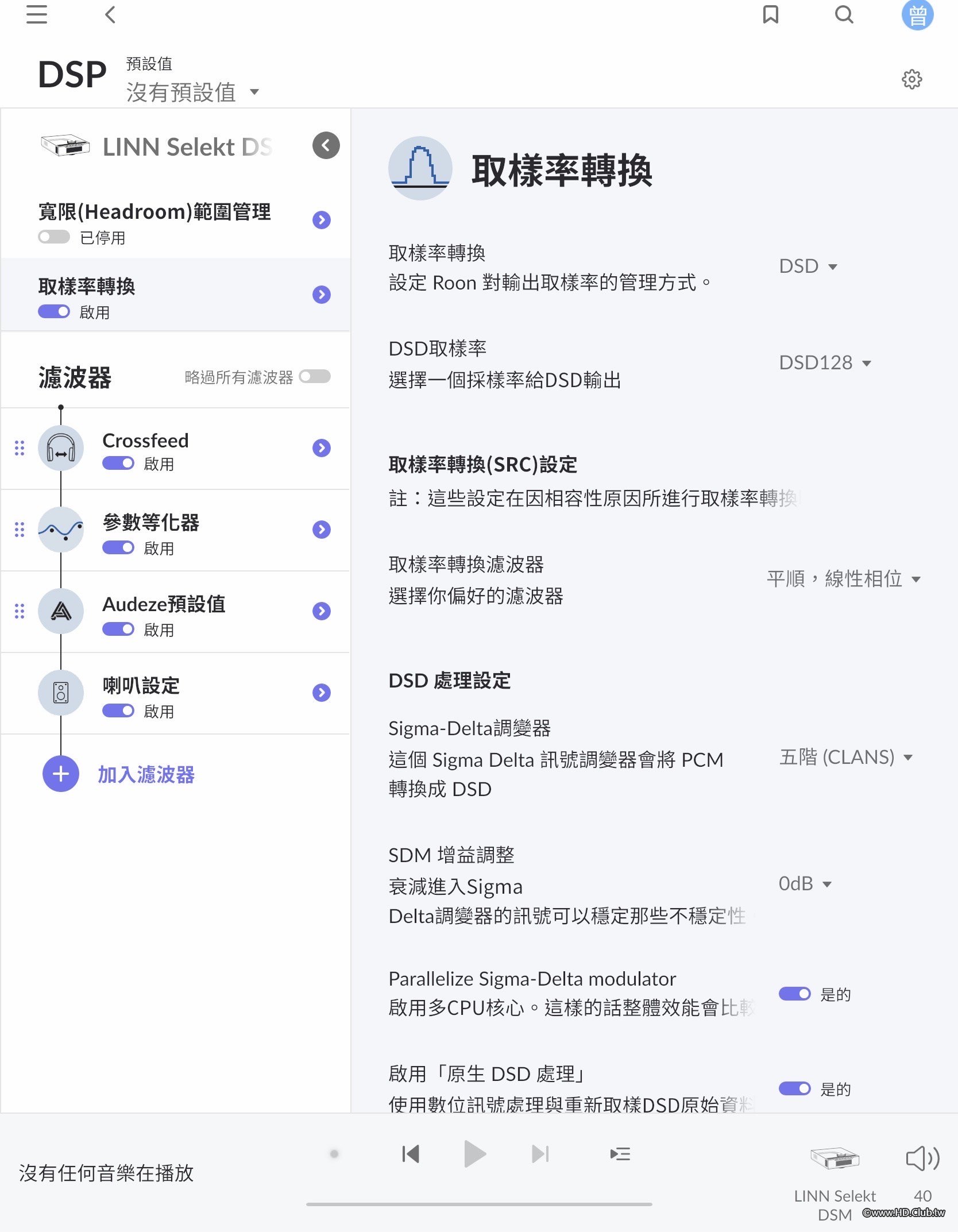

  Roon的DSP設定介面

  Roon本身又可以玩音樂檔案升頻及多組濾波器可玩大大的提升音樂的解晰度、前提你要使用平板電腦才可以調整及控制濾波器。

(ROON EQ不是雞肋，是雞腿
-劉漢盛總編輯非常值得推薦
https://www.audionet.com.tw/thread-13986-1-1.html）

Fig15

  Roon升頻及濾波器的路徑

  透過上圖你可以了解升頻及濾波器播放音樂的狀況。

Fig16

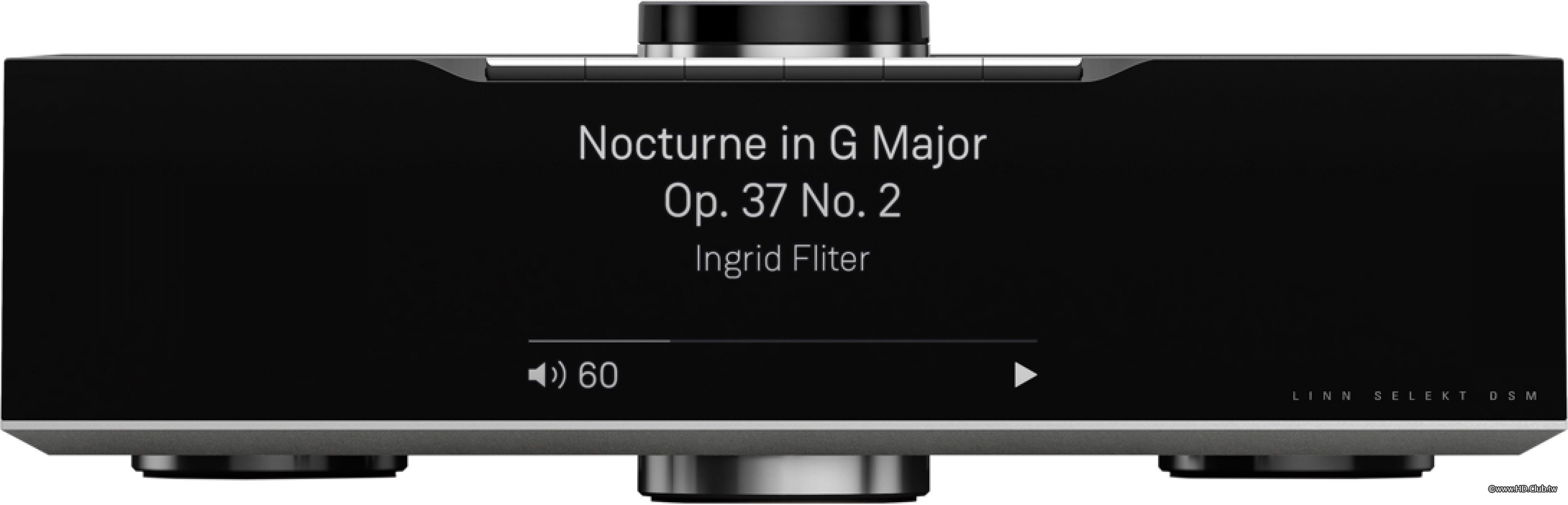

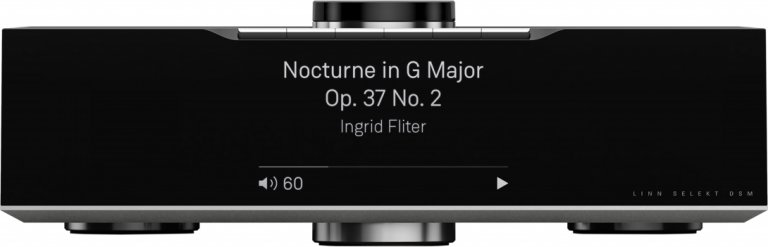

  LINN Selekt Katalyst DSM

Fig17

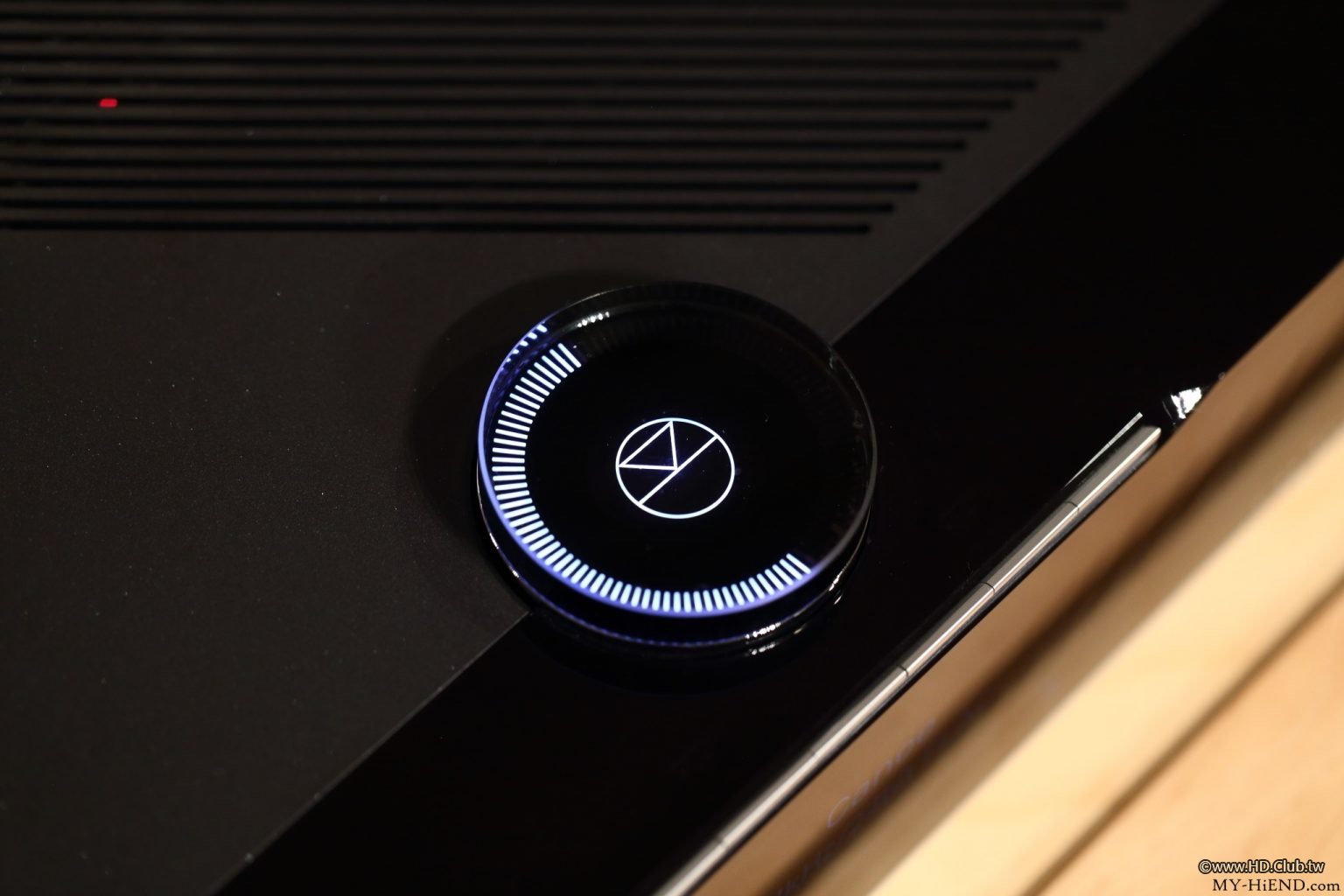

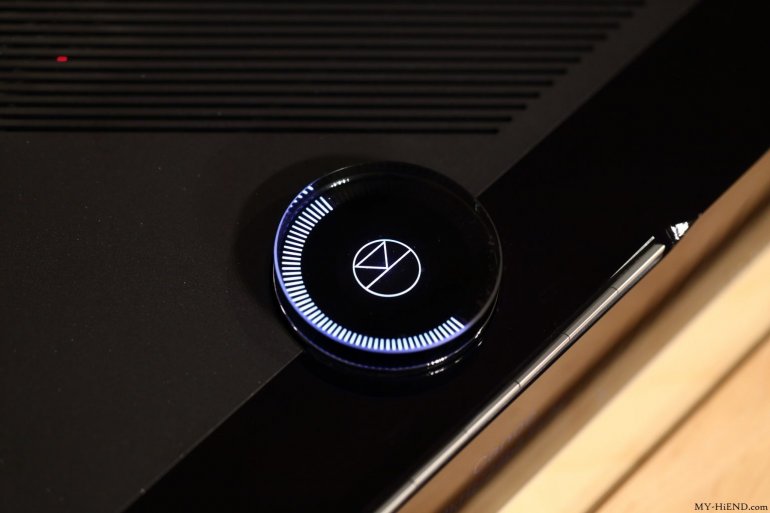

  超級亮眼的音量控制旋鈕一共有100顆LED

  Pioneer N-70A沒有Roon 認證、但是可以使用Roon透過USB、AirPlay播放音樂、想要尋找更高階的串流DAC真是費盡心思千心萬苦的、有很多廠牌都列入考慮中包括等待ZIDOO NEO S 通過Roon 的認證、大陸廠牌AURALiC Altair G2.1 但是沒貨等有貨供應又要漲價了、最後在好朋友的推薦下借了一台Linn Selekt Katalyst DSM 數位串流音樂撥放機來試聽、效果不錯。

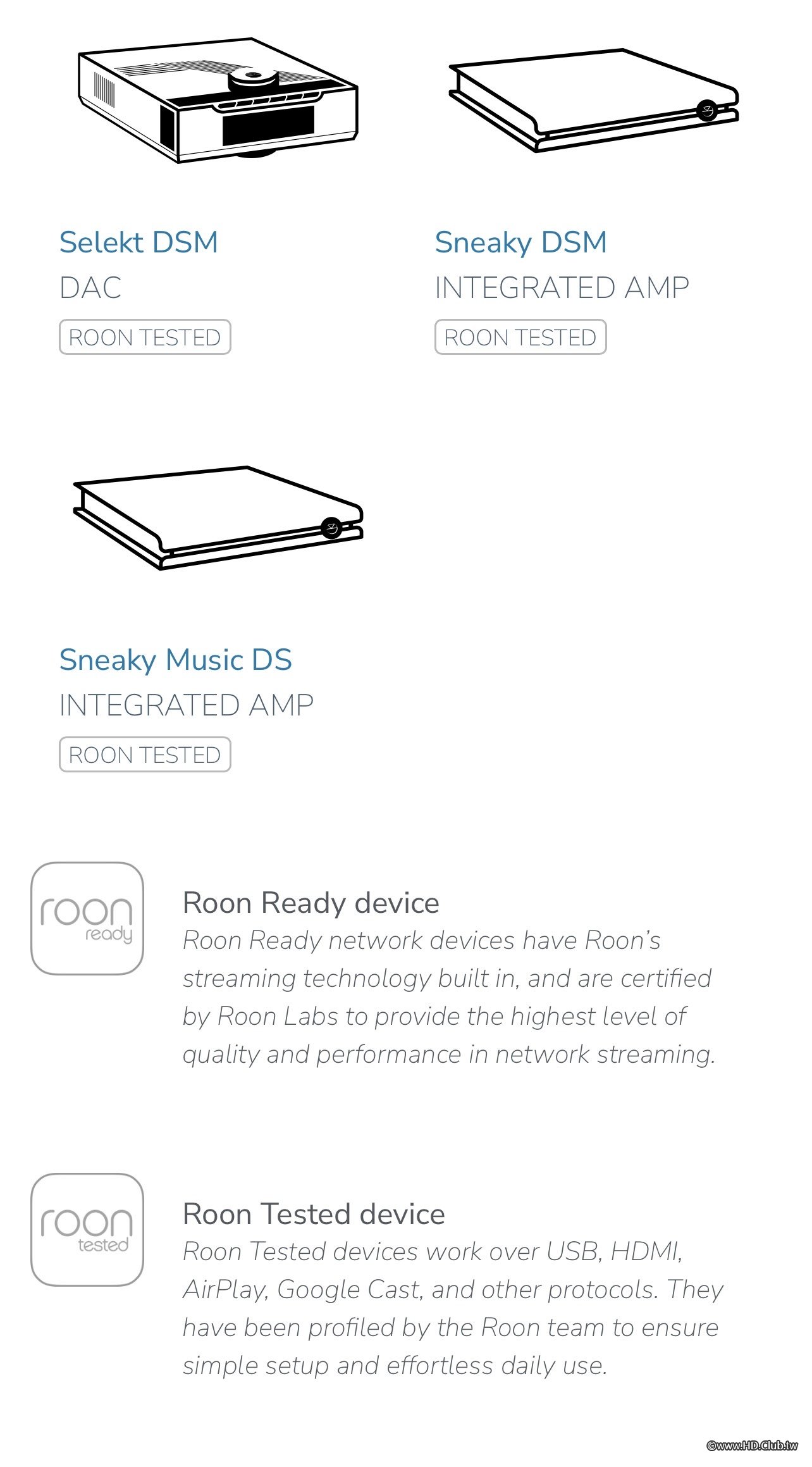

Fig18

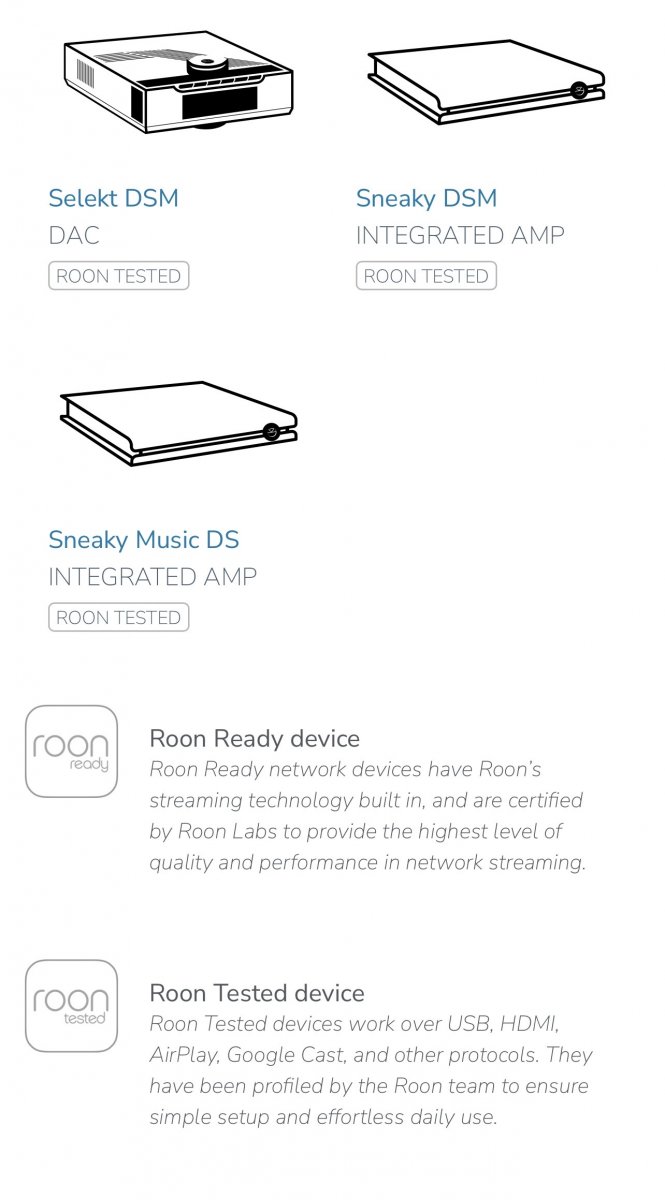

  LINN Selekt Katalyst DSM支援Roon Tested

本來以為LINN支援Roon Tested 播放路線是走AirPlay但是設置好後發現它也是走網路播放模試的、支援DSD 128及Hi-Rise但是不支援MQA的音樂格式播放、MQA播放只能經由Roon的路徑。

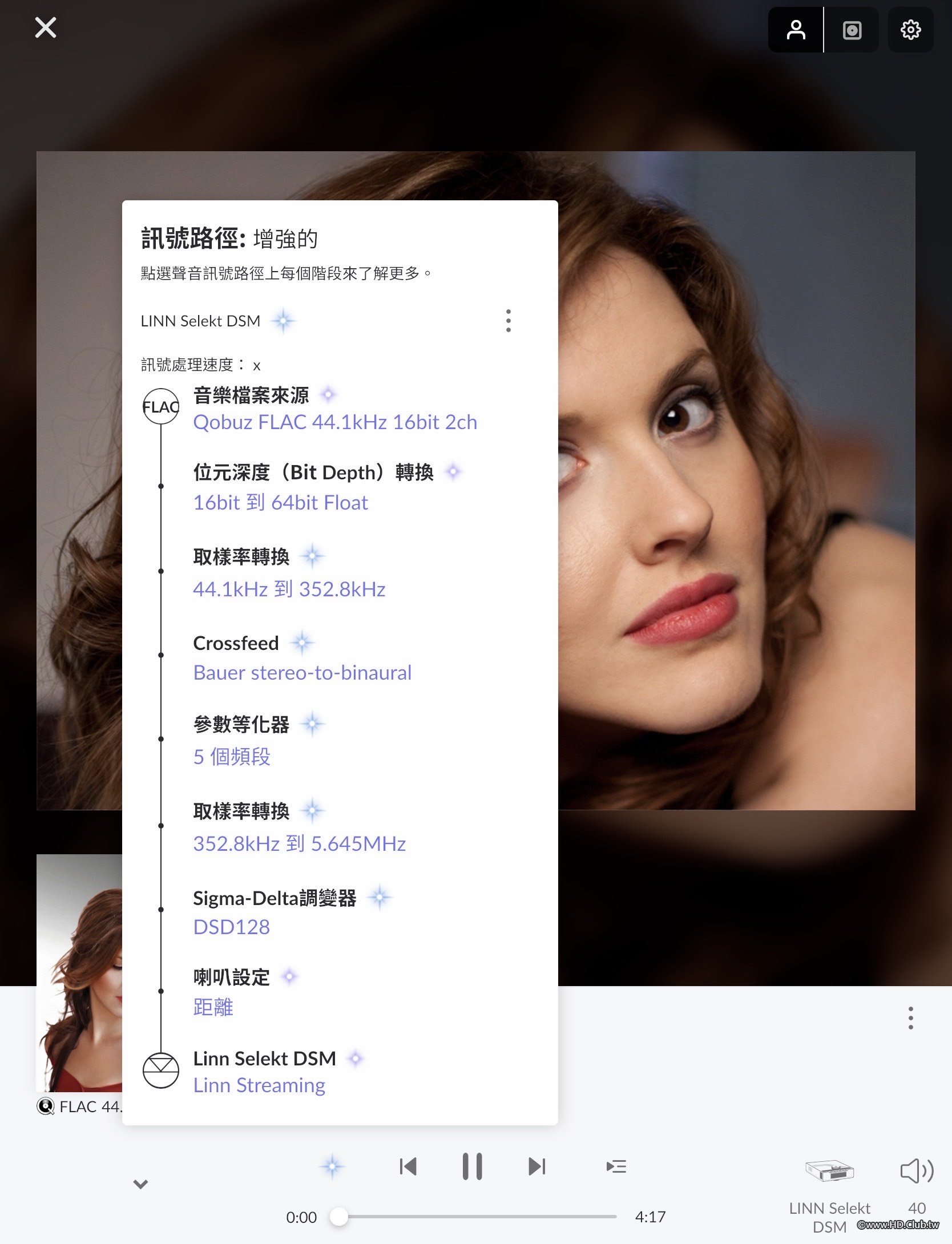

Fig19

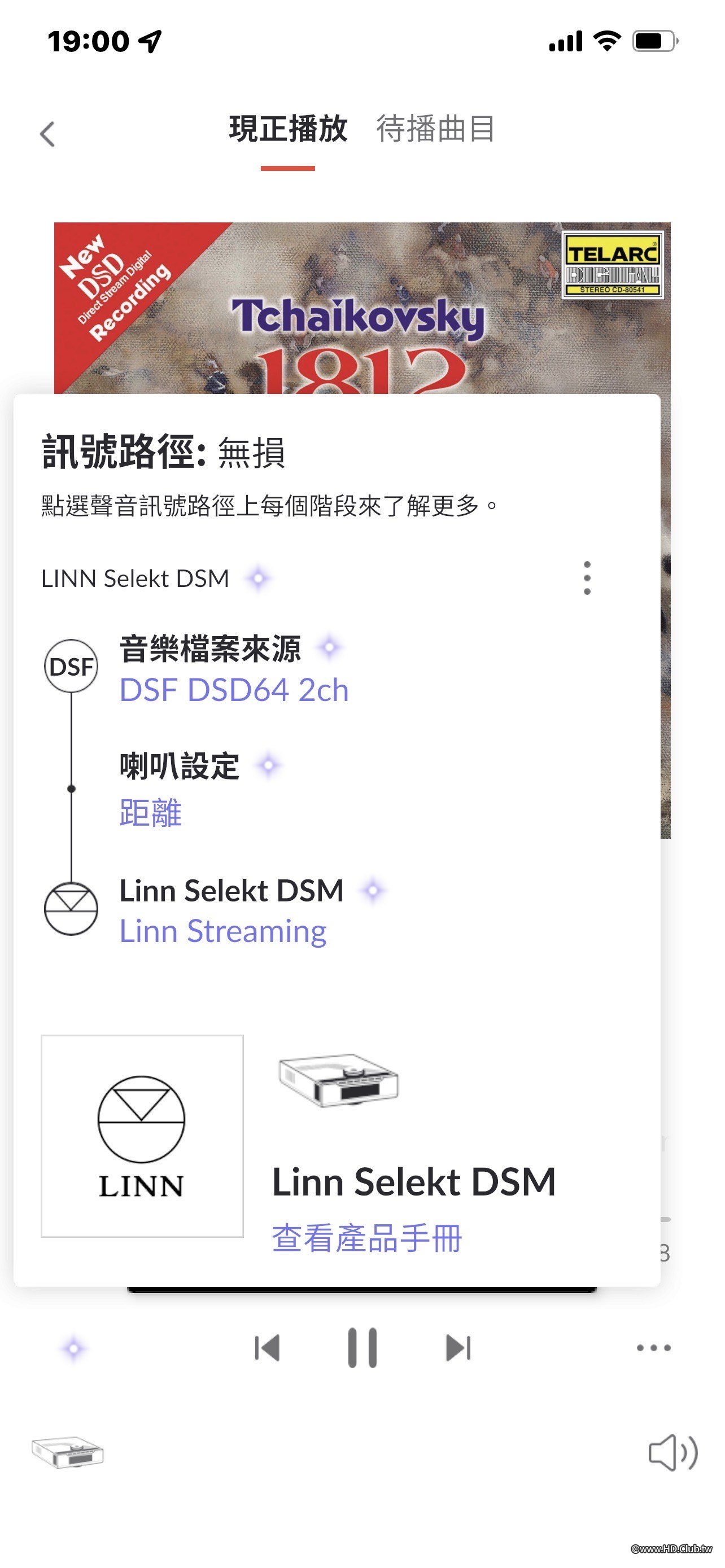

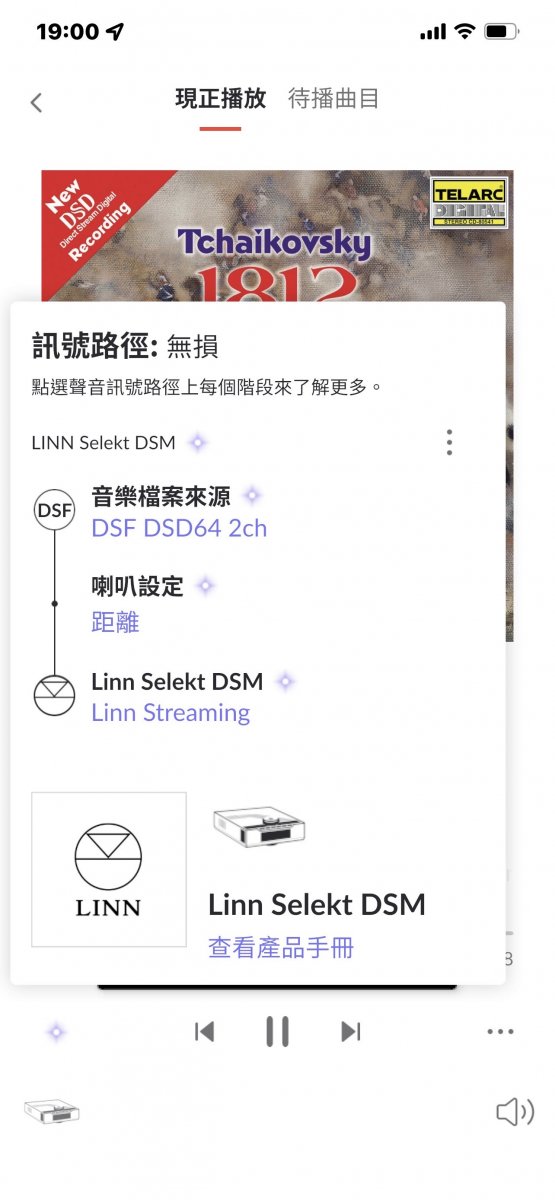

  LINN Selekt 播放DSD訊號路徑

   Roon Tested的裝置可使用USB、HDMI、AirPlay、Google Cast和其他協議播放音樂。播放Qobuz 、Tidal 、音樂庫的一般音樂格式是都會經由Roon 升頻或加濾波器再輸出至LINN Selekt 解碼而後平衡輸出至後級功率放大器Dreadnought。

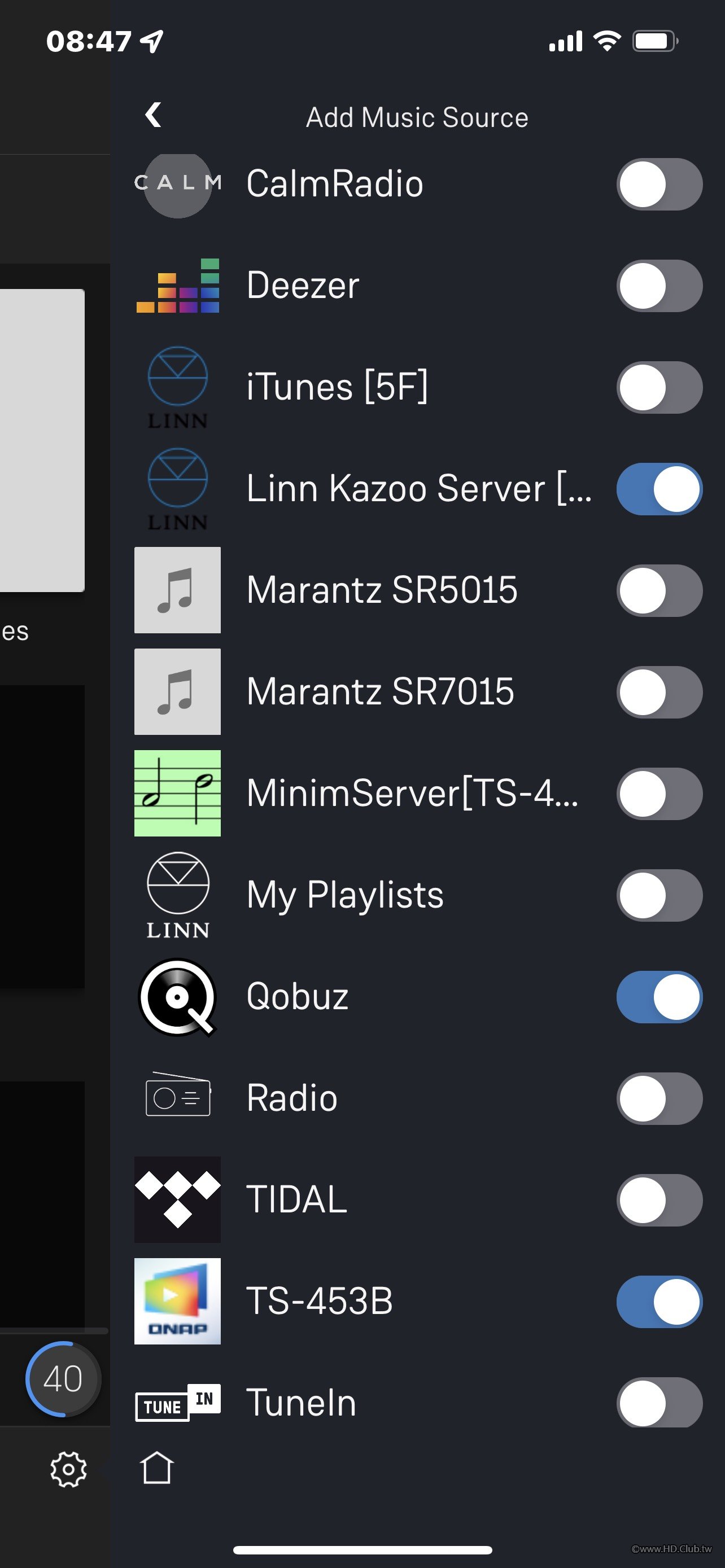

Fig20

  LINN Music Source

LINN Selekt 也支援Qobuz 、Tidal及其它音樂訊源

Fig21

  Kazoo APP

也可以下載Kazoo APP來播放音樂串流平台及音樂資料庫的任何音樂檔案非常方便。

Fig22

   HQPlayer

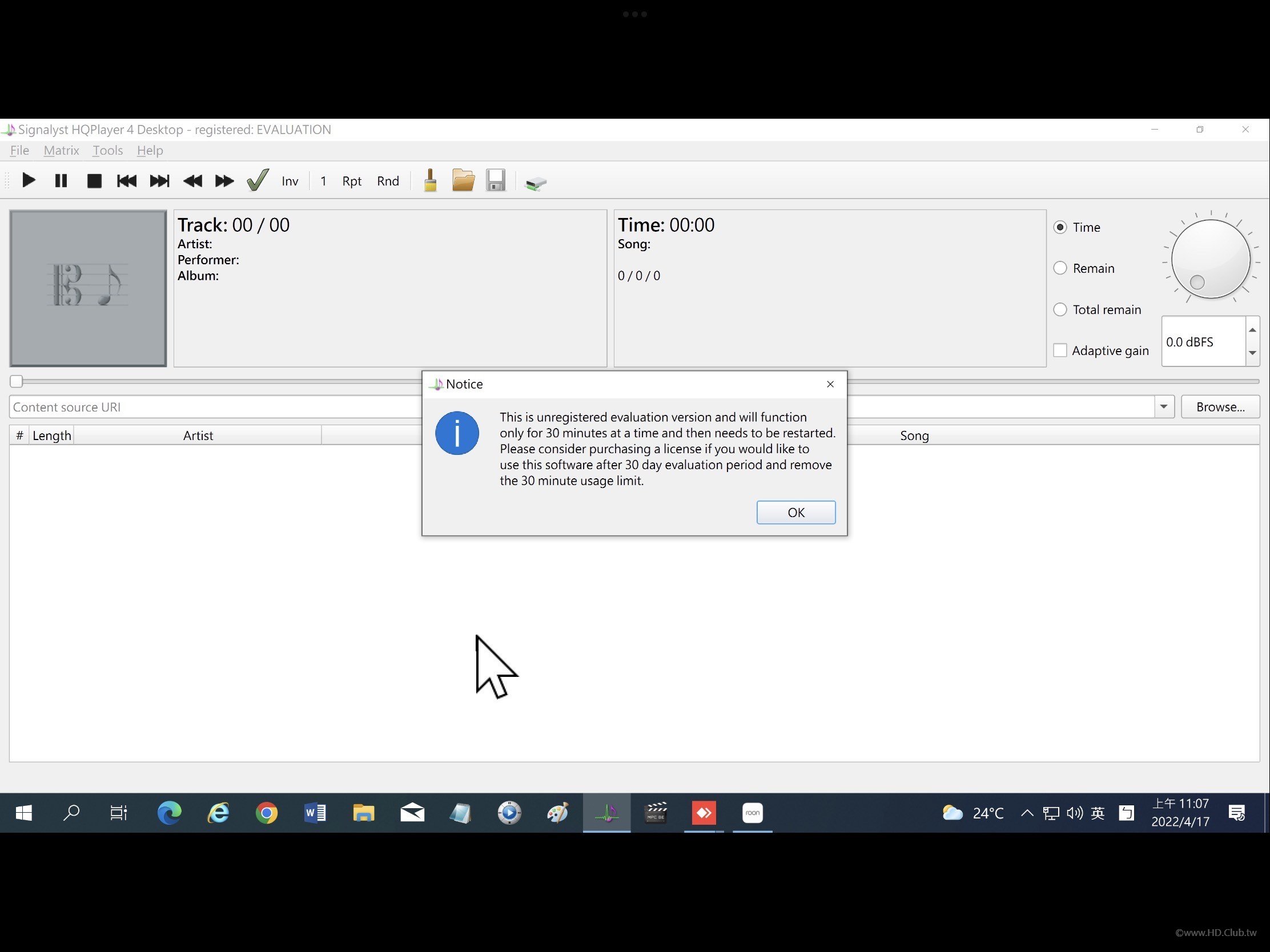

  再來就是重點HQPlayer是一款適用於Windows，Linux和macOS的高品質音頻播放器。HQPlayer還具有多種可選擇濾波器模組及升頻、噪聲整形和調制器算法。如果你不打算花錢買軟體授權它有播放30分鐘的播放時間限制重新開啓軟體即可。

Fig23

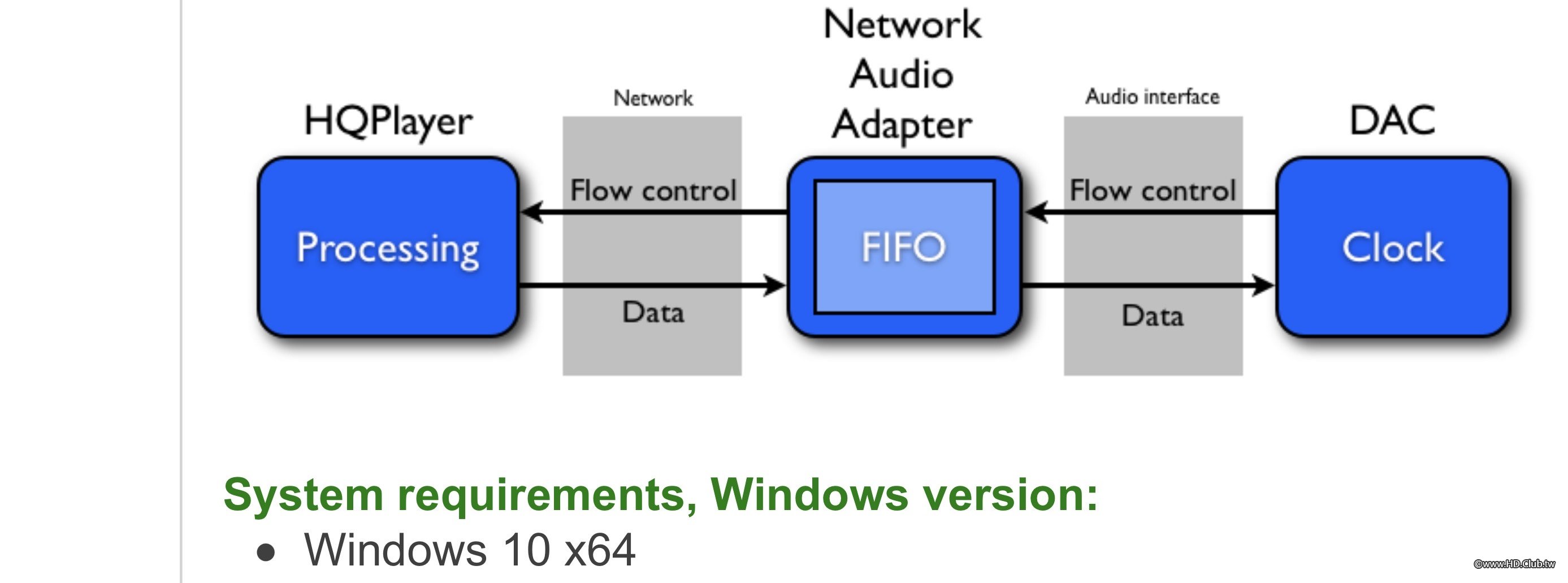

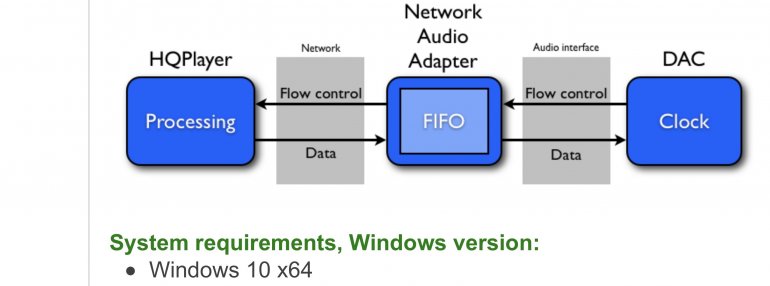

   HQPlayer流程圖

把HQPlay 外掛在Roon上、NAA (Network Audio Adapter)開啟networkaudio_name.bat執行程式、（使用Notebook當NAA)再開啟HQPlayer程式完成設定、聲音訊號再經USB DAC輸出至Pioneer N-70A解碼再類比輸出至LINN Selekt 類比輸入(LINN Selekt可當前級使用）。

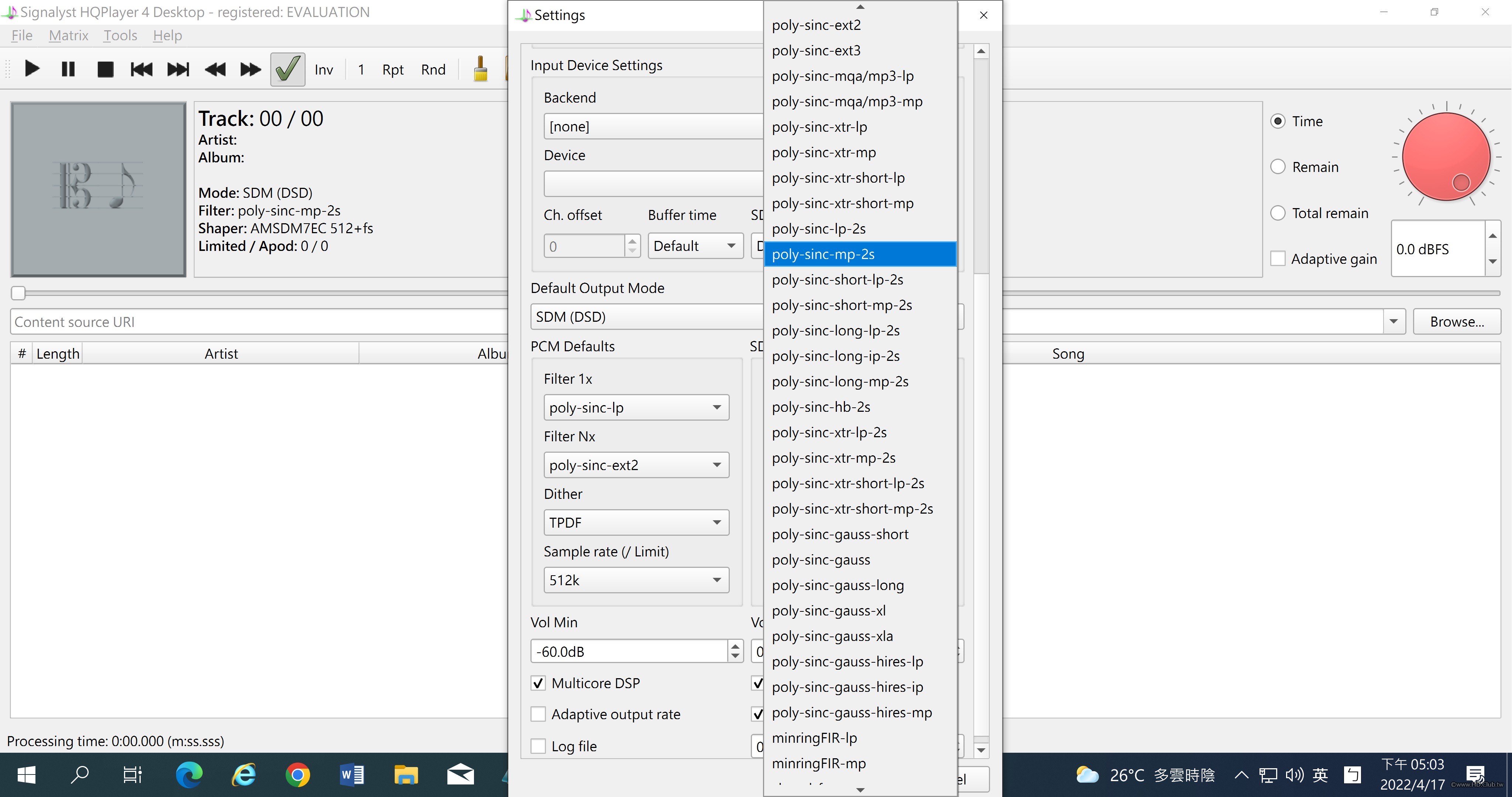

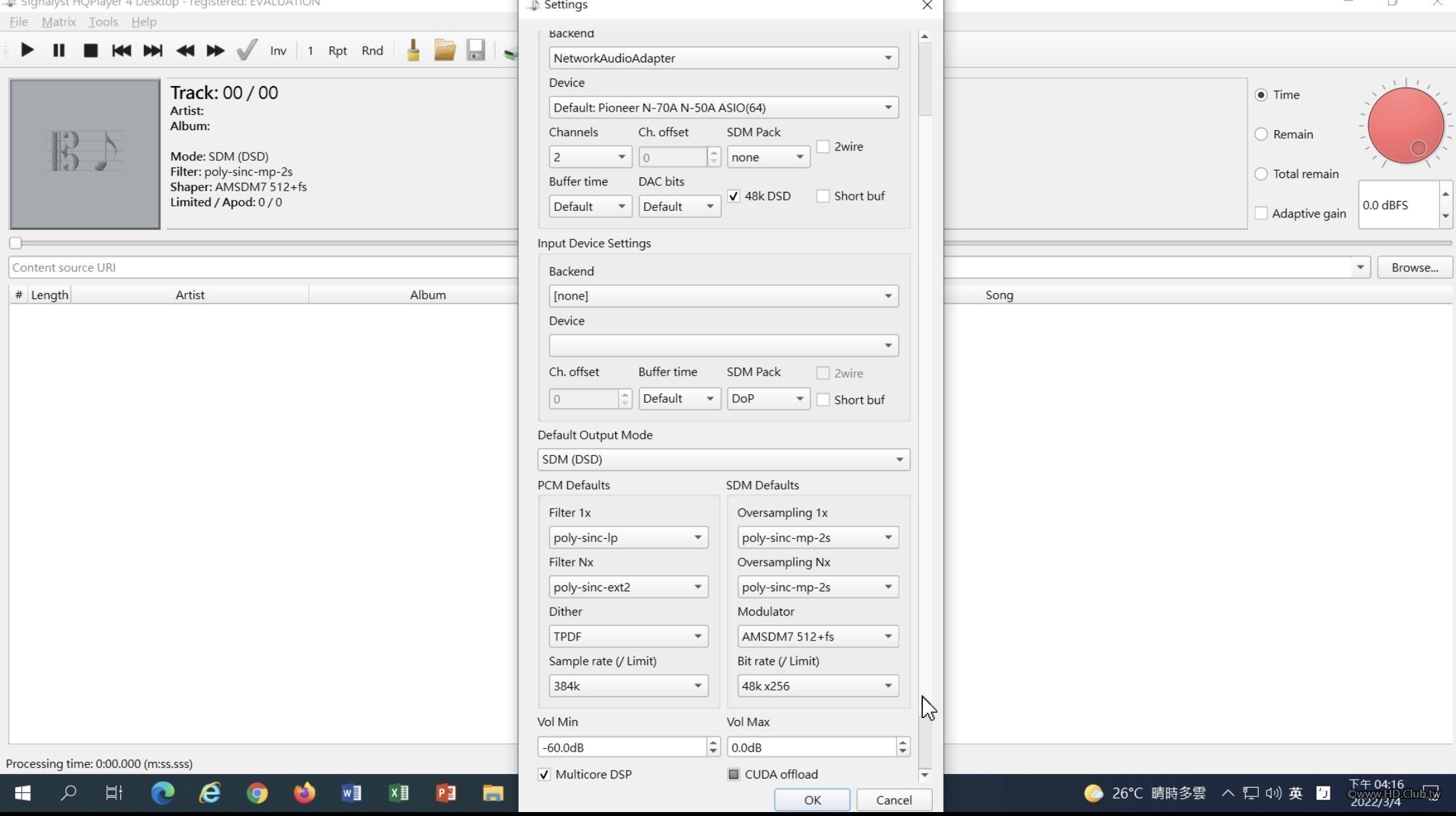

Fig24

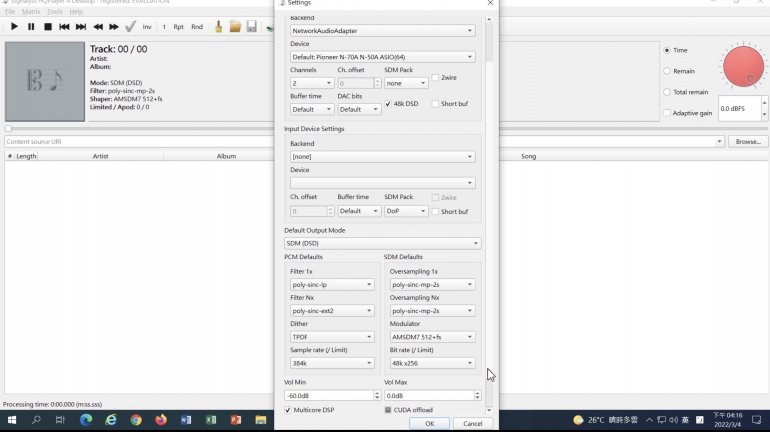

   HQPlayer的設定

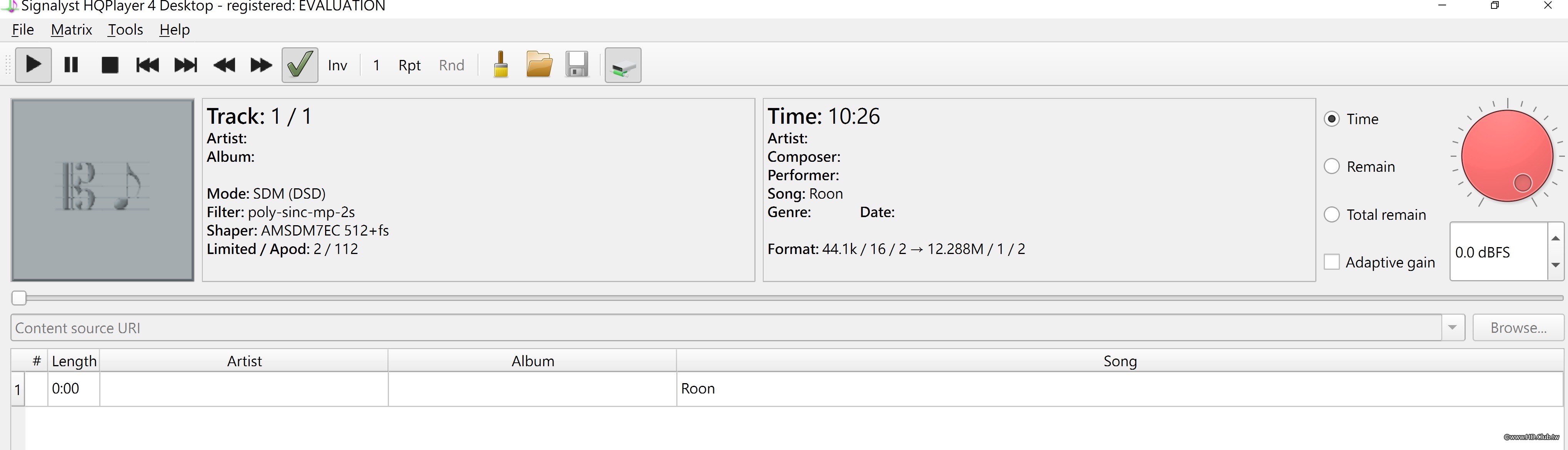

Fig25

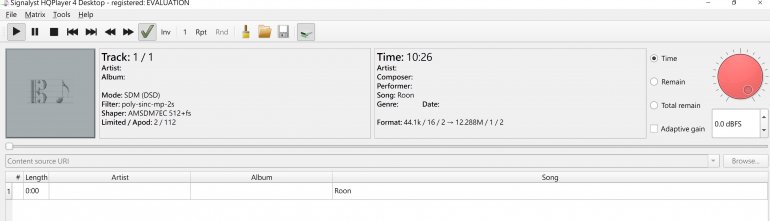

  HQPlayer 音樂播放

Fig26

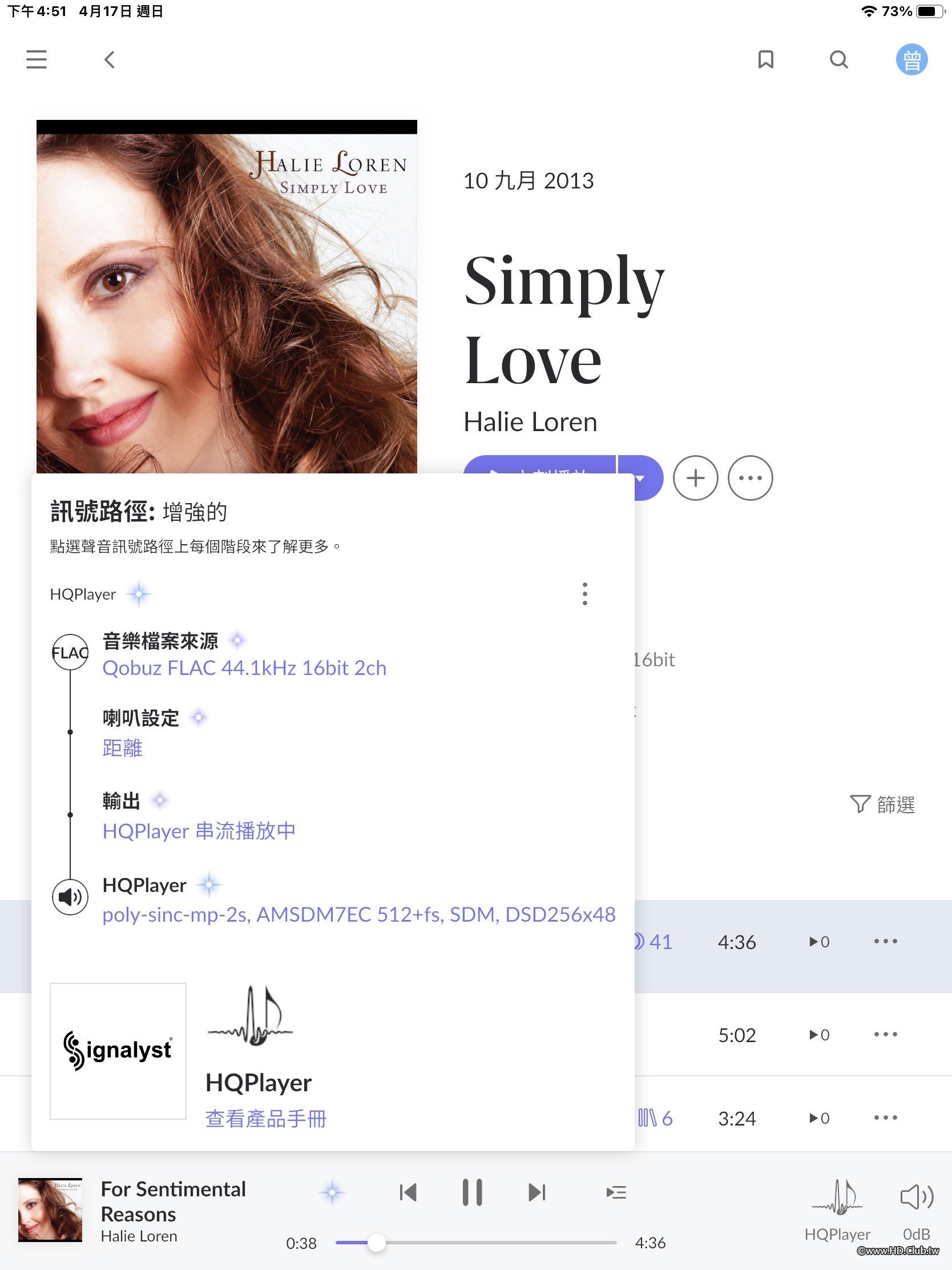

  HQPlayer 訊號路徑
使用poly-sinc-mp-2s 濾波器、AMSDM7EC512+fs Modulator （調變）Qobuz FLAC 44.1KHZ/16bit升頻至DSD 256=12.288MHZ/1bit經由NAA-USB DAC至Pioneer N-70A解碼-類比輸出至LINN Selekt 前級-XLR輸出至後級功率放大器Dreadnought。

Fig27

  HQPlayer多組濾波器及調變器對應不同的音樂特色等待你我去發掘、把Qobuz 、Tidal 、音樂資料庫的音樂檔案都提升至SACD的高傳真音樂檔案、使用HQPlayer非常消耗CPU效能所以CPU 至少要I 7等級、如果原本的音樂檔案是SACD個人覺得就不用再升頻原汁原味更好聽。剛剛入坑HQPlayer不久之後可以針對內置OCXO時鐘的Switch及缐性電源做更換以提升更好的音樂播放效果、不知道荷包又要廋多少？

（ROON+HQPLAYER 播放程式-掛載篇https://www.ptt.cc/bbs/Headphone/M.1510778933.A.FFB.html）

Fig28

   AnyDesk

如何操作HQPlayer？使用AnyDesk遠端桌面遙控程式操作、一切的調整動作具有方便性的效果、重點是AnyDesk有提供免費版本給大家使用、如果你喜歡再購買。

Fig29

  madVR

madVR是madshi開發的一種視頻渲染方式，是一種高品質的視頻渲染器（GPU的協助下），可與媒體播放器經典家庭影院或其他任何媒體播放器，支持madVR使用；只需選擇作為媒體播放器的設定首選渲染madVR、說它是PC電腦上的最強渲染器一點都不爲過。

（萬年冷凍庫-
madVR資訊豐富的網頁-（http://lysandria1985.blogspot.com/?m=0）
安裝設定篇
(http://lysandria1985.blogspot.com/2013/01/3-madvr.html?m=1)

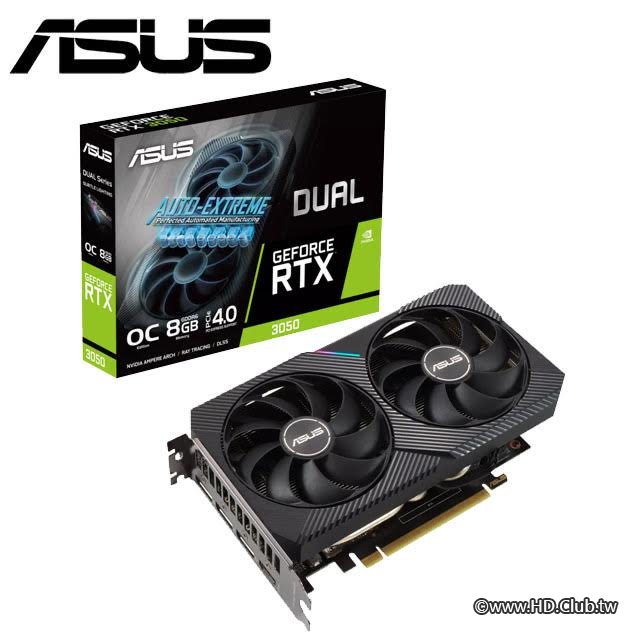

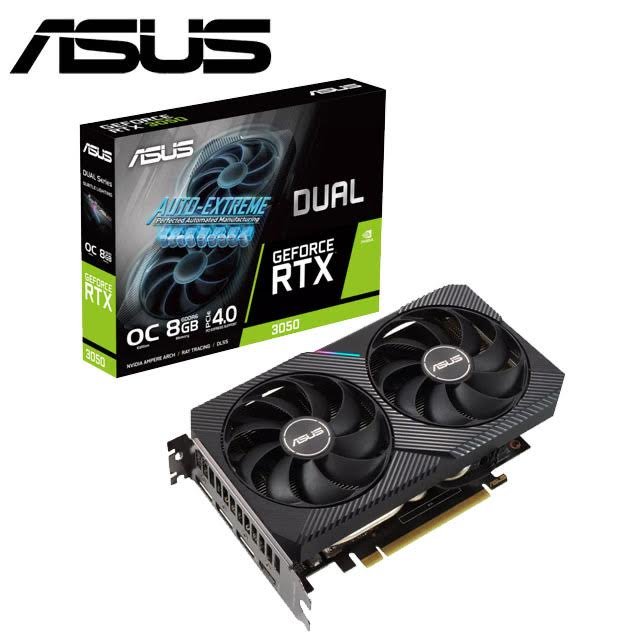

madVR非常耗GPU的效能、原先CPU是內顯根本跑不動madVR 影像Lag非常嚴重根本不能看、還好原先組裝新電腦時就有預留空間、基本上只要Nvidia RTX-1050以上的顯示卡就可以、這時候顯示卡基本上都要搭配別的裝置才買得到、因為挖比特幣及疫情關係非常缺貨、最後買到一片RTX-3050。

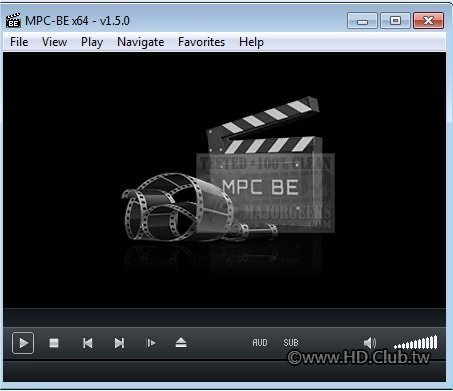

Fig32

  MPC-BE

先安裝MPC BE、LAV Filters、最後安装madVR

Fig36

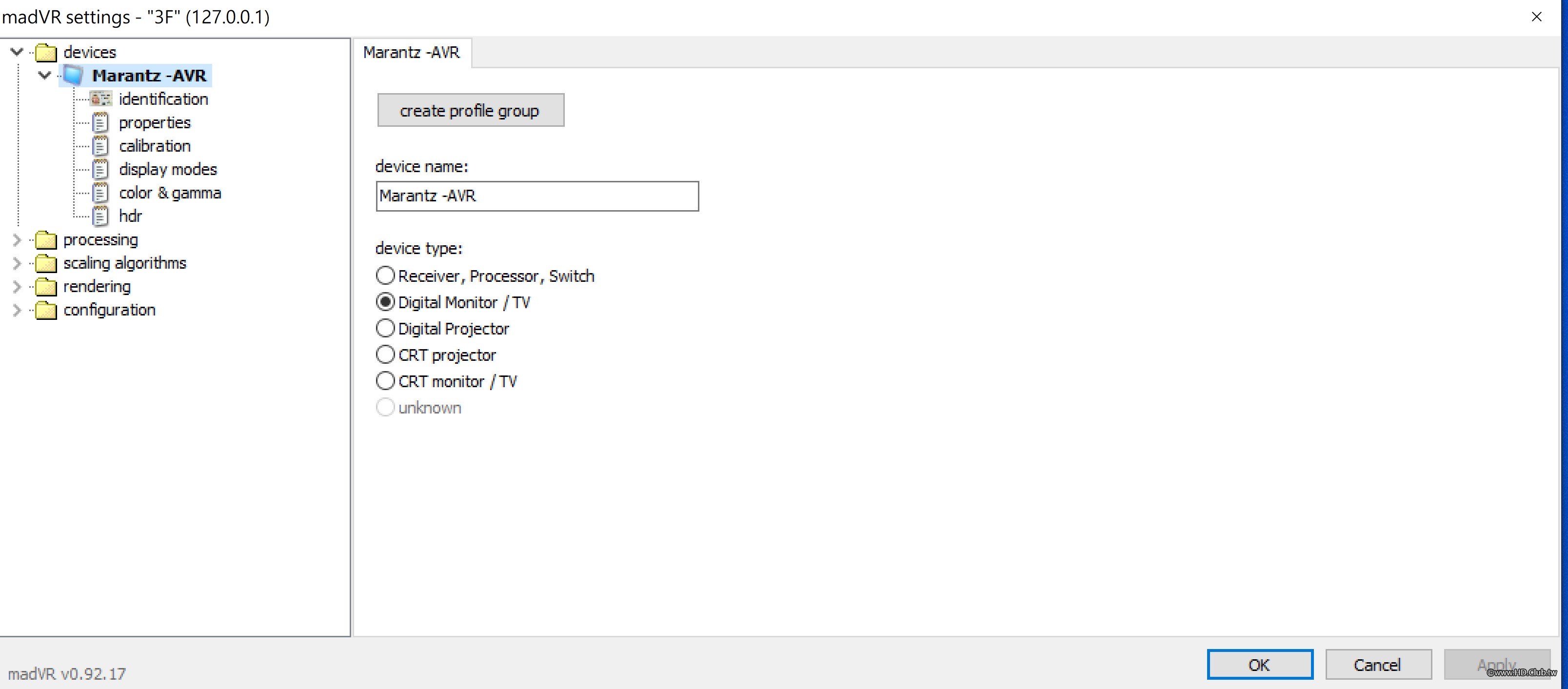

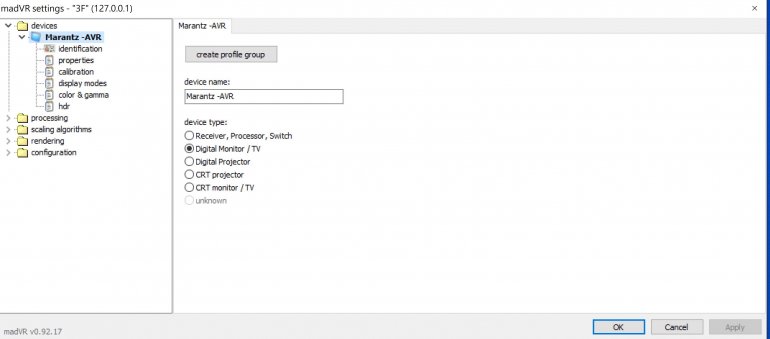

  madVR settings
   Control +S叫出madVR Renderer設定、devices 、連接的螢幕如果是電視就選擇Digital Monitor/TV、投影機選擇Digital Projector 假如選擇不正確播放影片時程式會當掉如下圖。

Fig33

  madVR

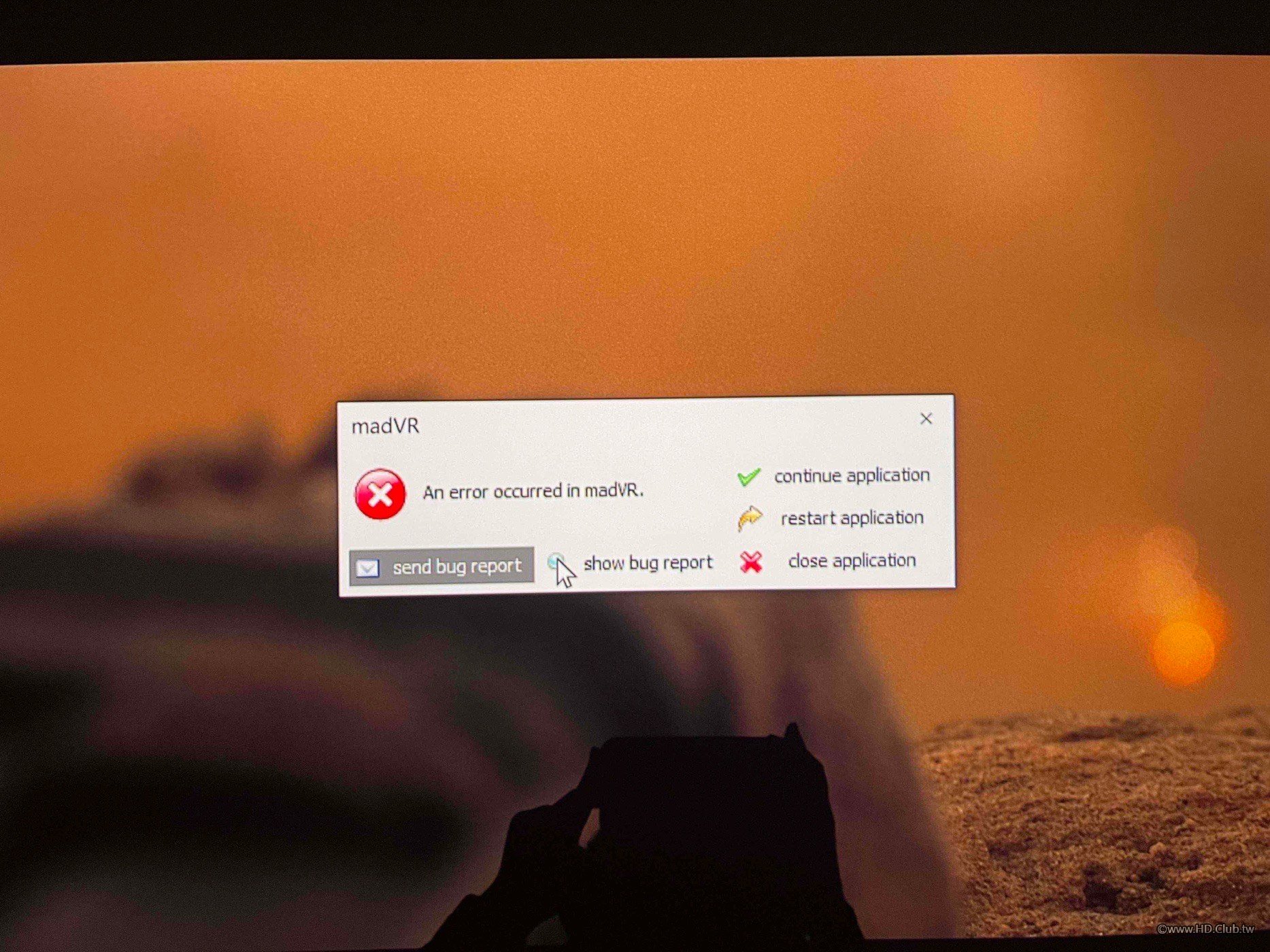

如果螢幕選擇不正確MPC-BE會當掉出現An error occurred in madVR

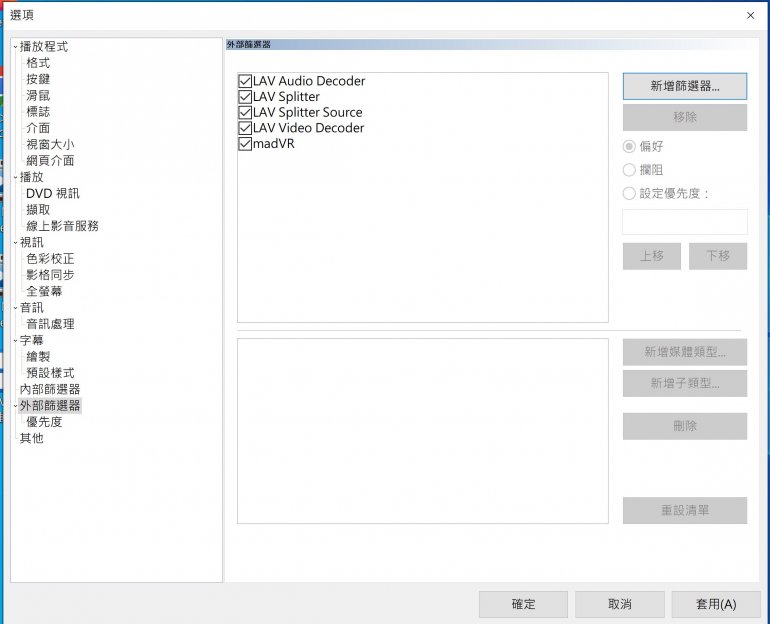

Fig34

  外部篩選器

開啟MPC-BE設定選項-外部篩選器-新增篩選器-增加圖中項目

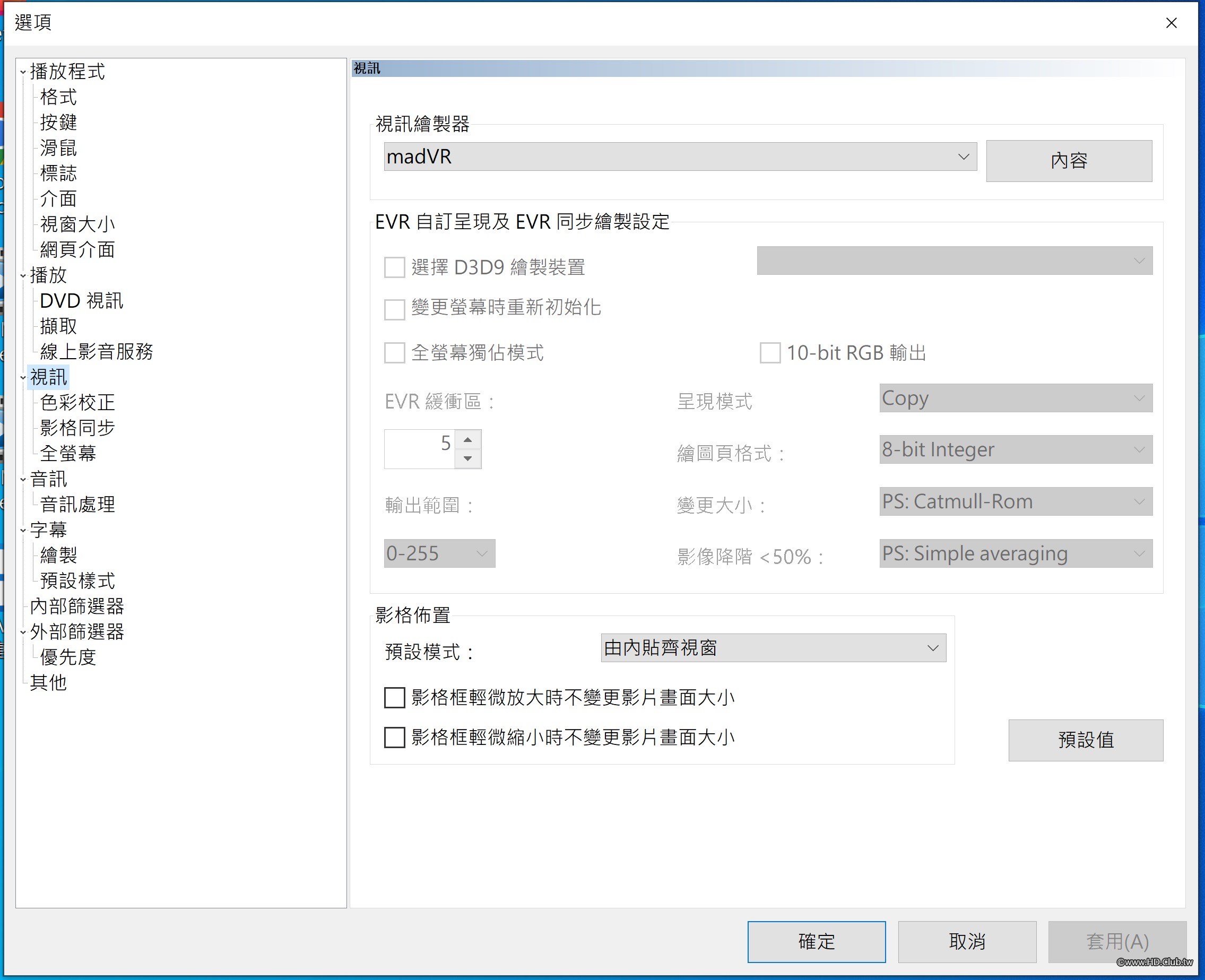

Fig35

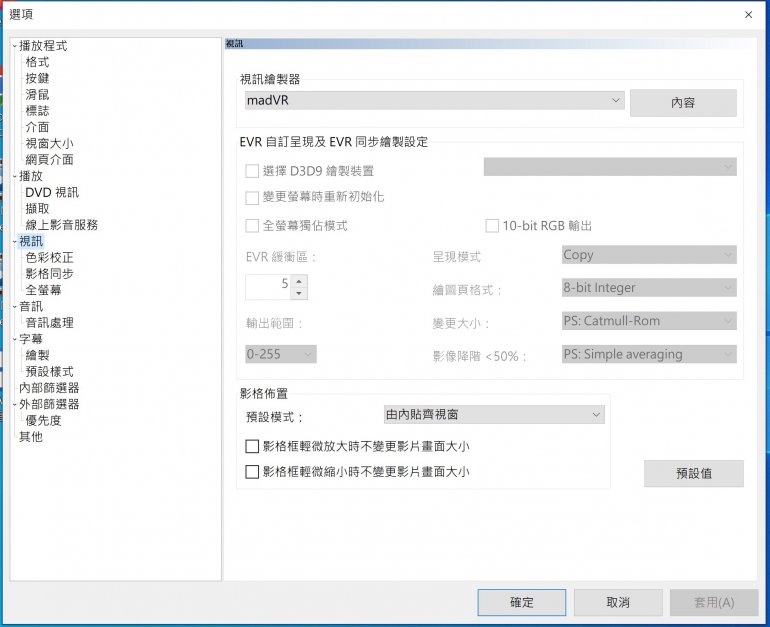

  視訊繪製器-madVR

  開啟MPC-BE設定選項-視訊-視訊繪製器-選擇madVR、上述這些是重點操作還有許多的項目調整請參考：安裝設定篇
(http://lysandria1985.blogspot.com/2013/01/3-madvr.html?m=1)

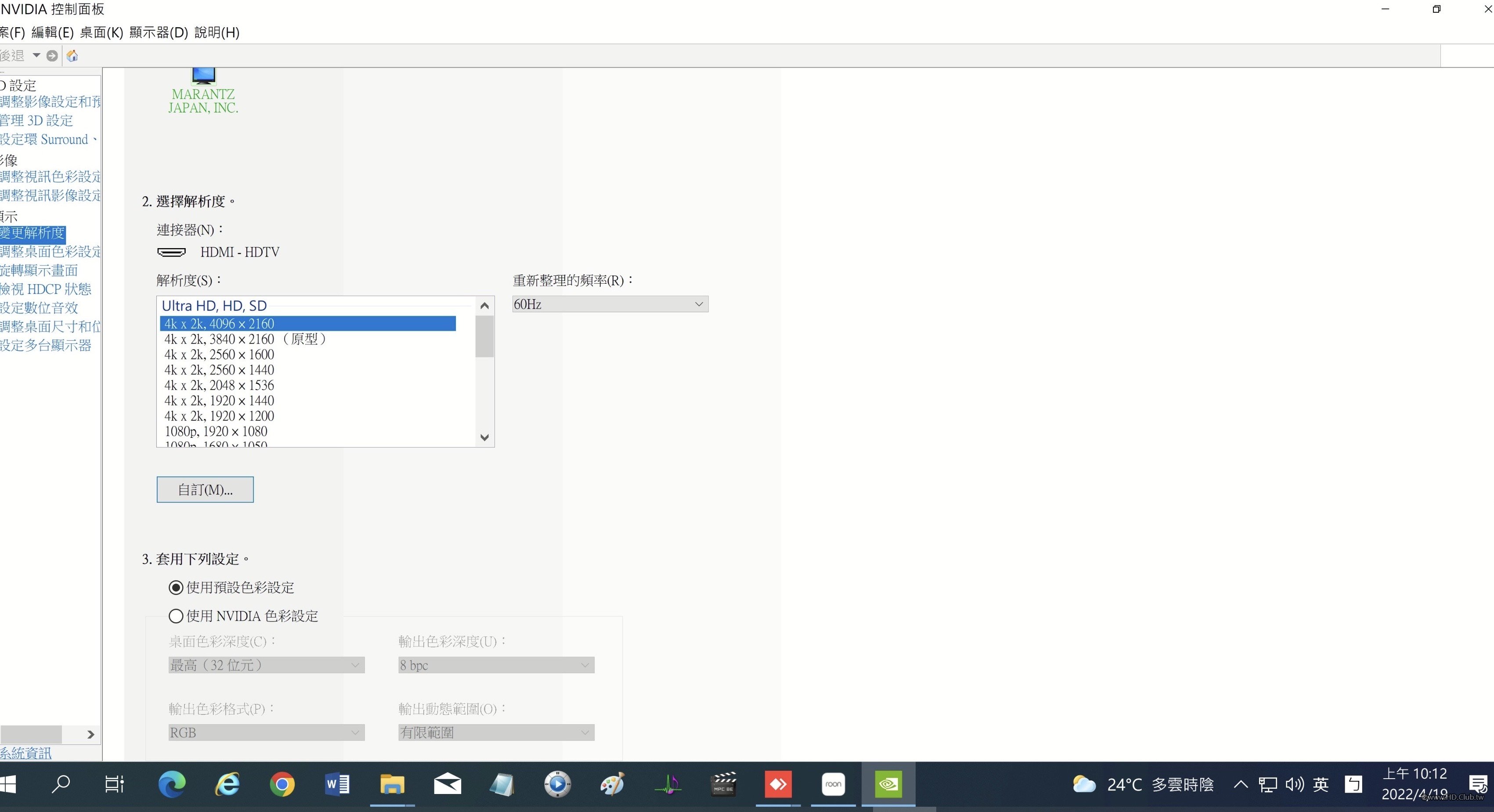

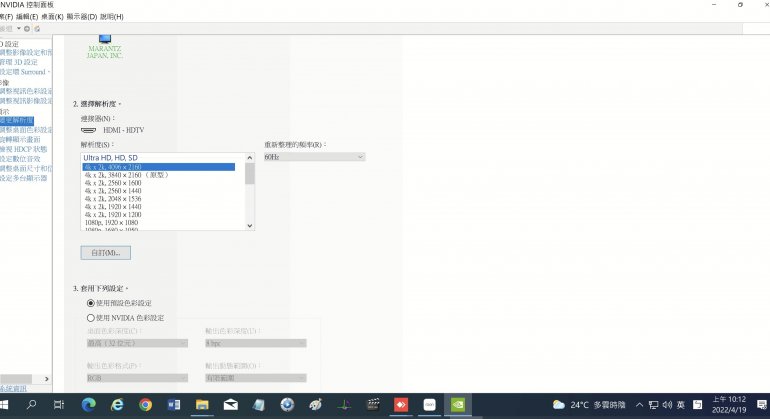

Fig37

  顯示卡設定介面

  曾經頻率調整在24HZ會造成聲音有時會斷訊、設定在60HZ就正常了。

Fig38

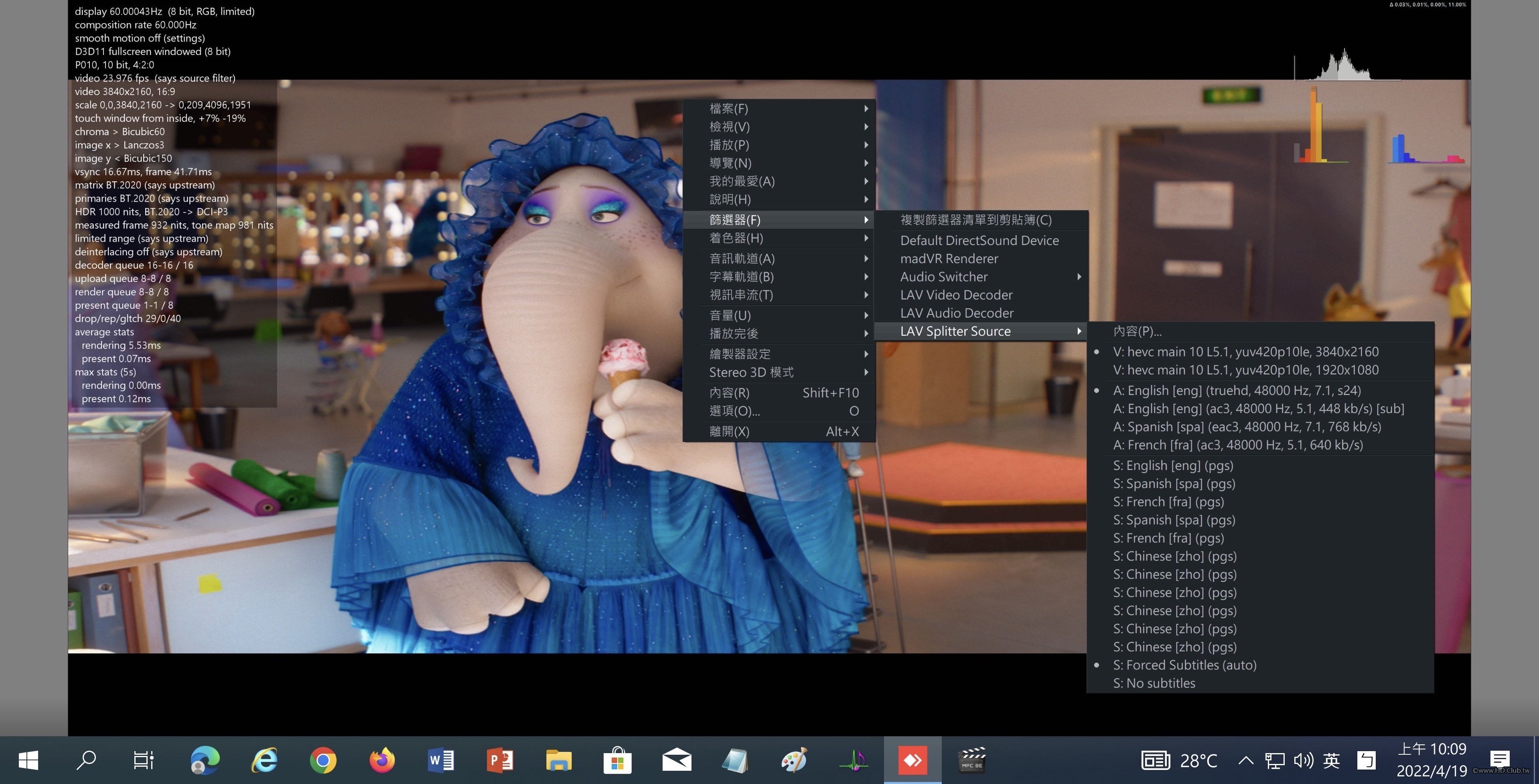

  MPC-BE 播放資訊內容

Control +J 可以顯示影像資訊內容。

Fig39

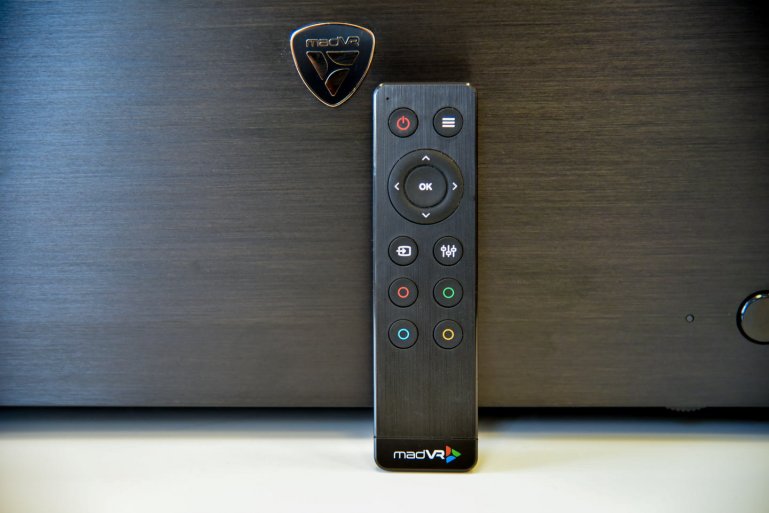

  madVR Envy

madVR有發售2型設備付有遙控器但是索價不菲
madVR Envy Extreme -
NT$ 430.000
madVR Envy Pro -
NT $268.000
（港幣換算台幣）
（國仁實試https://youtu.be/LH_DmK1WaaI）

madVR是madshi開發的視頻渲染器，主要特點如下：

·高質量chroma upscaling
·高質量scaling（升降頻算法）
·高質量YCbCr→RGB轉換
·Gamut、gamma調色校準
·16bit高精度算法
·Dithered轉換8bit RGB輸出
·避開降低畫質的顯卡內部算法
·全程通過GPU渲染（IVTC除外）
·以最佳輸出畫質優先
處理後的影像畫質更上一層樓、值得大家去探索新天地。

5.2.4設定篇
首先用Audyssey 調整一次取得各聲道的db量

Fig40

Fig41

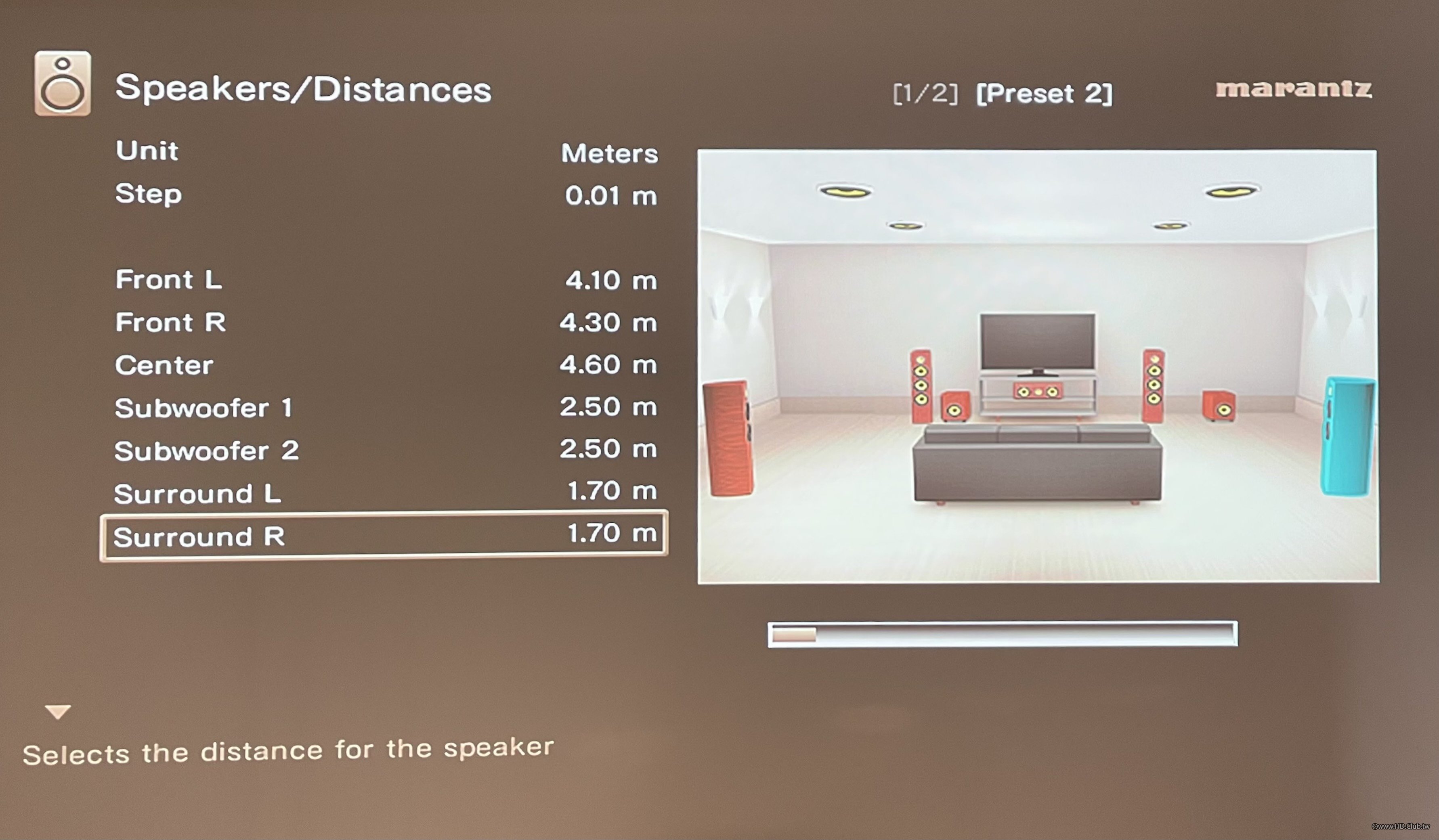

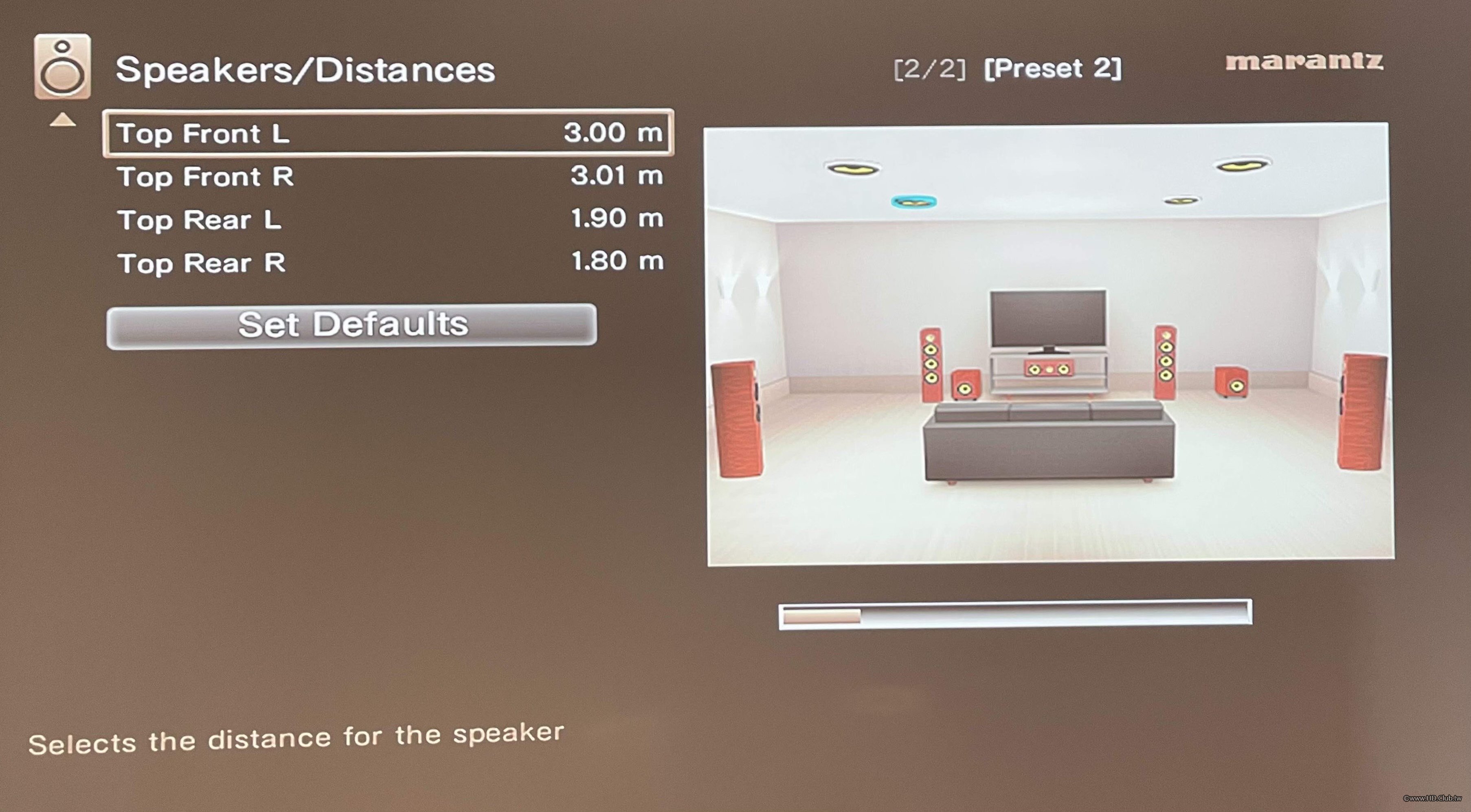

  調整好各聲道喇叭與聆聽位置的距離

Fig42

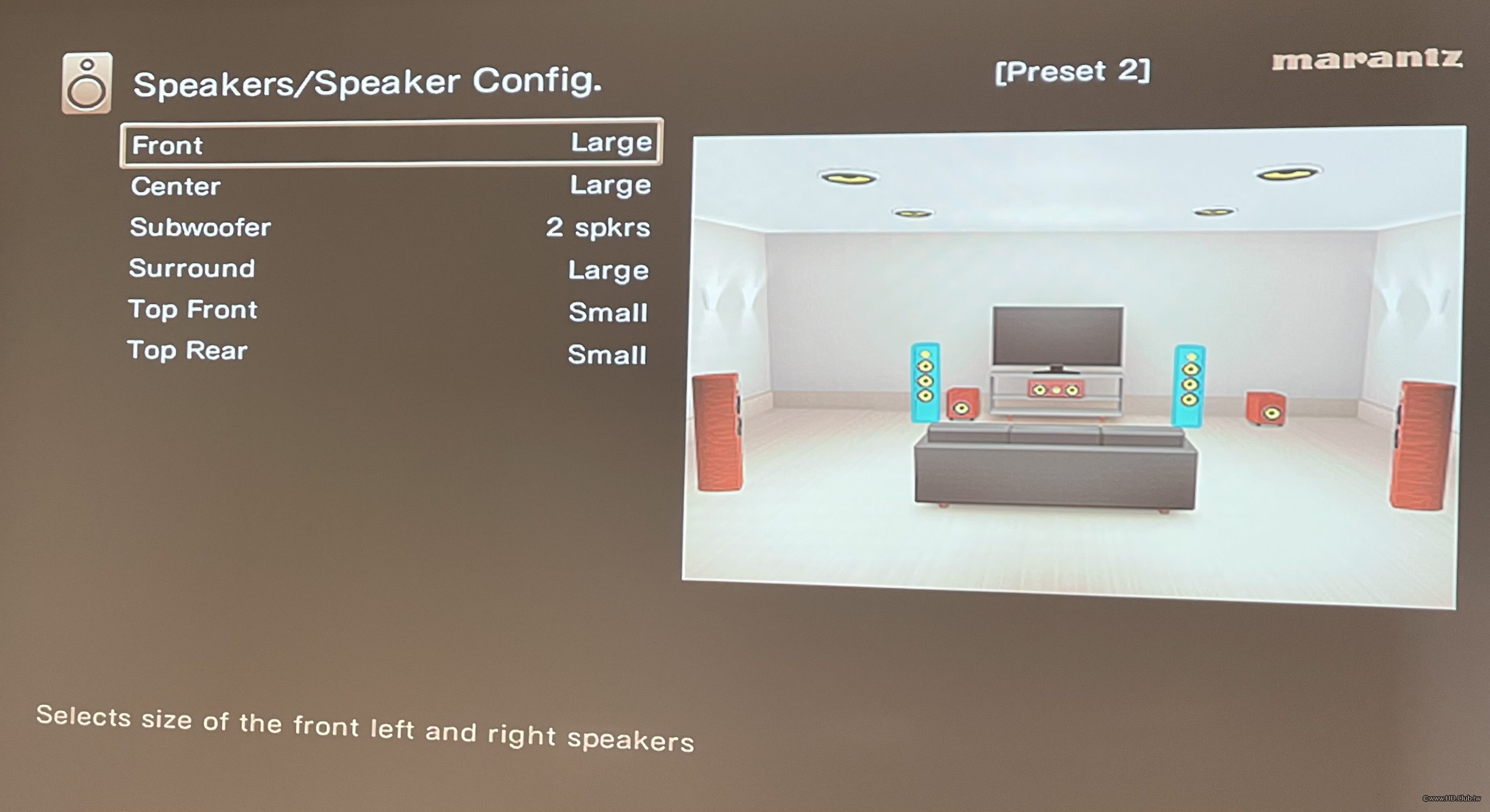

  喇叭配置
  一般的調整Front、Center、Surround 喇叭都會設定Small、但是這次全部設定為Large不一樣的調整應該會有驚喜。

Fig43

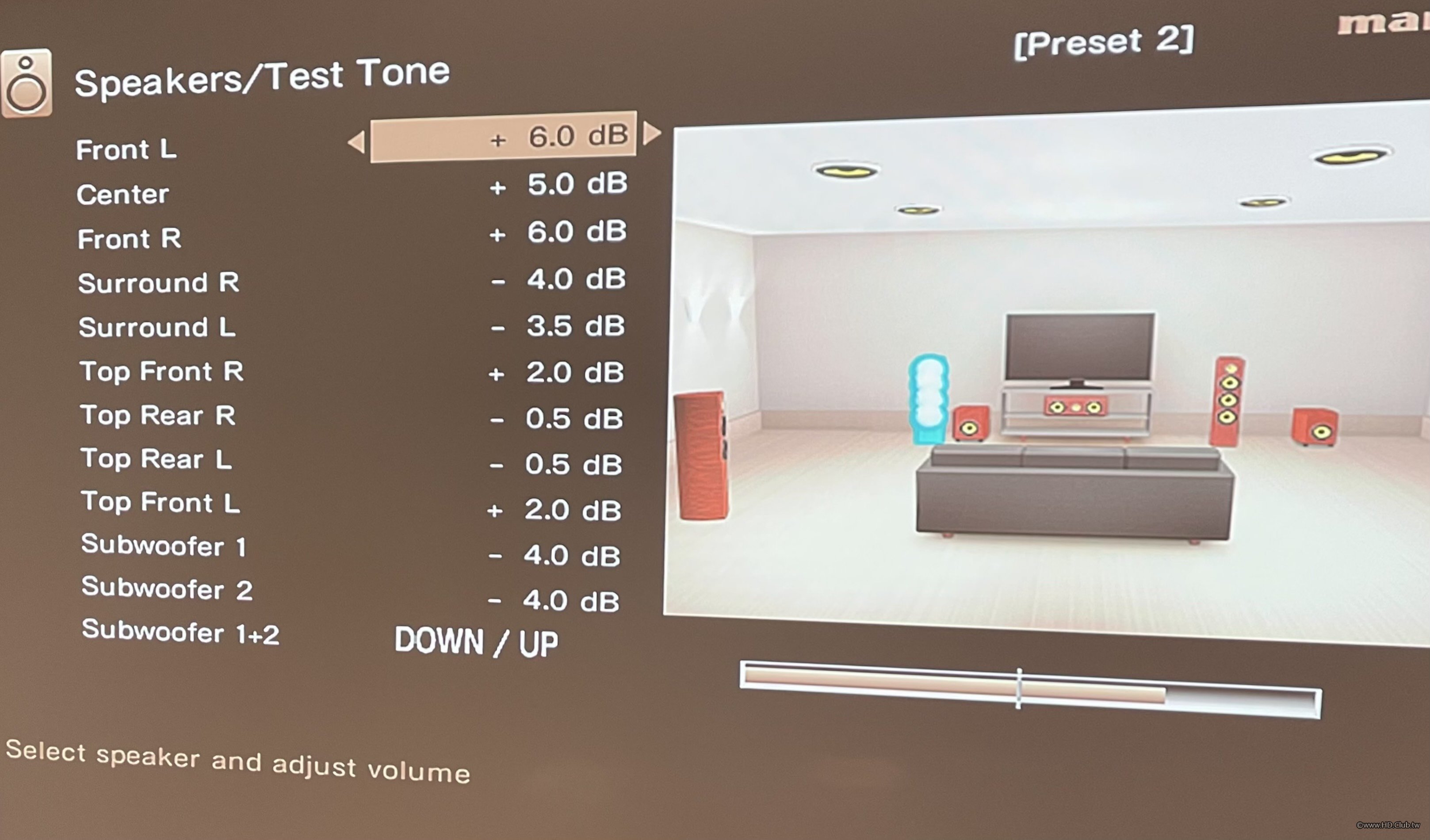

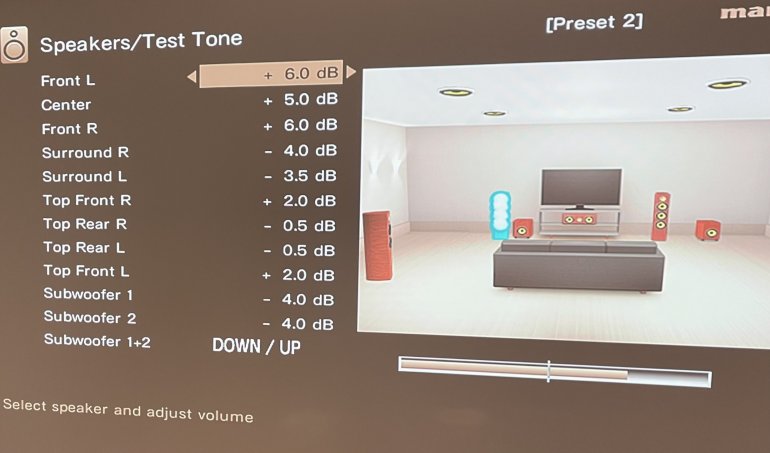

  各聲道的音壓是經過Audyssey調整後再根據自己的聆聽再做調整

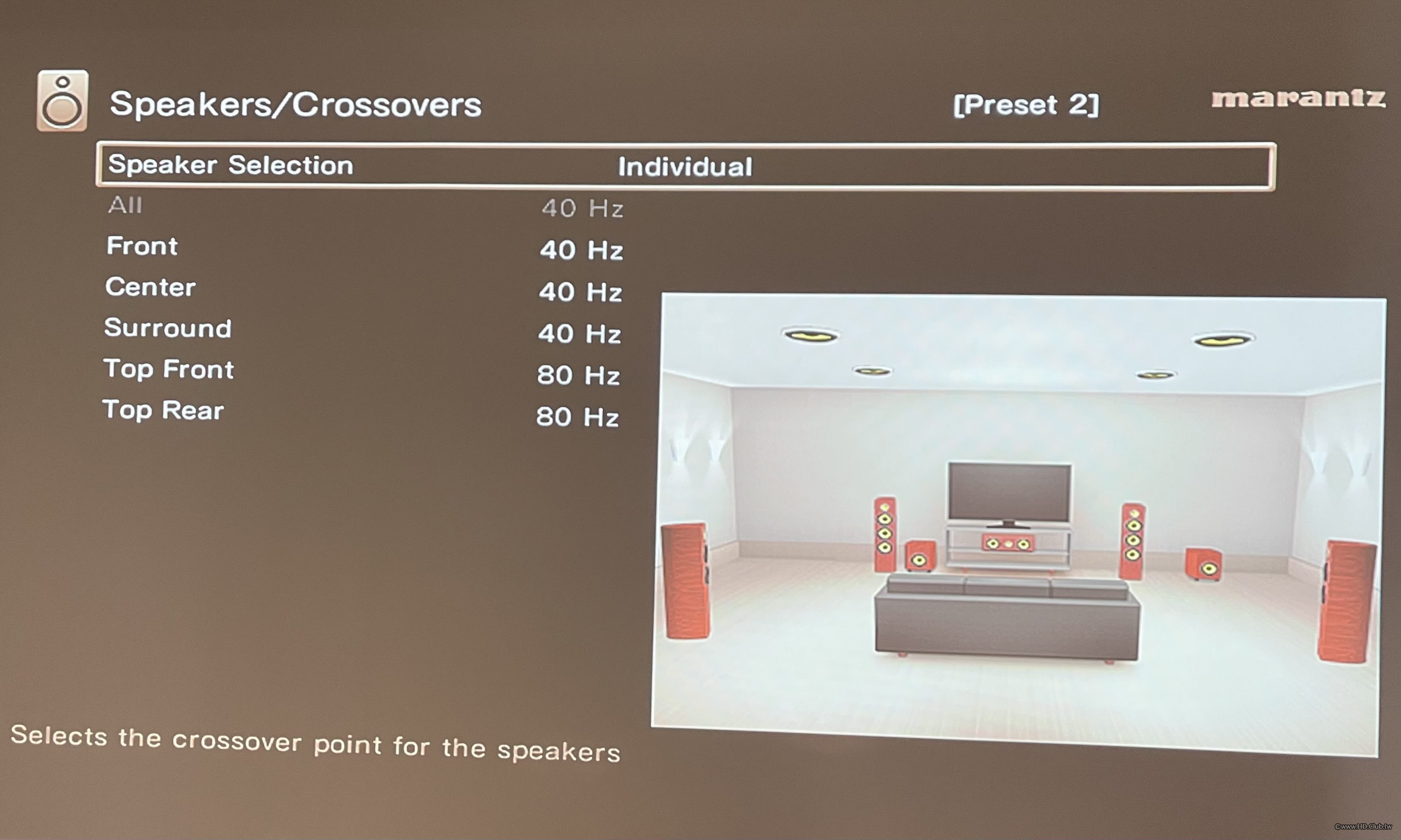

Fig44

  各聲道喇叭分頻點的調整

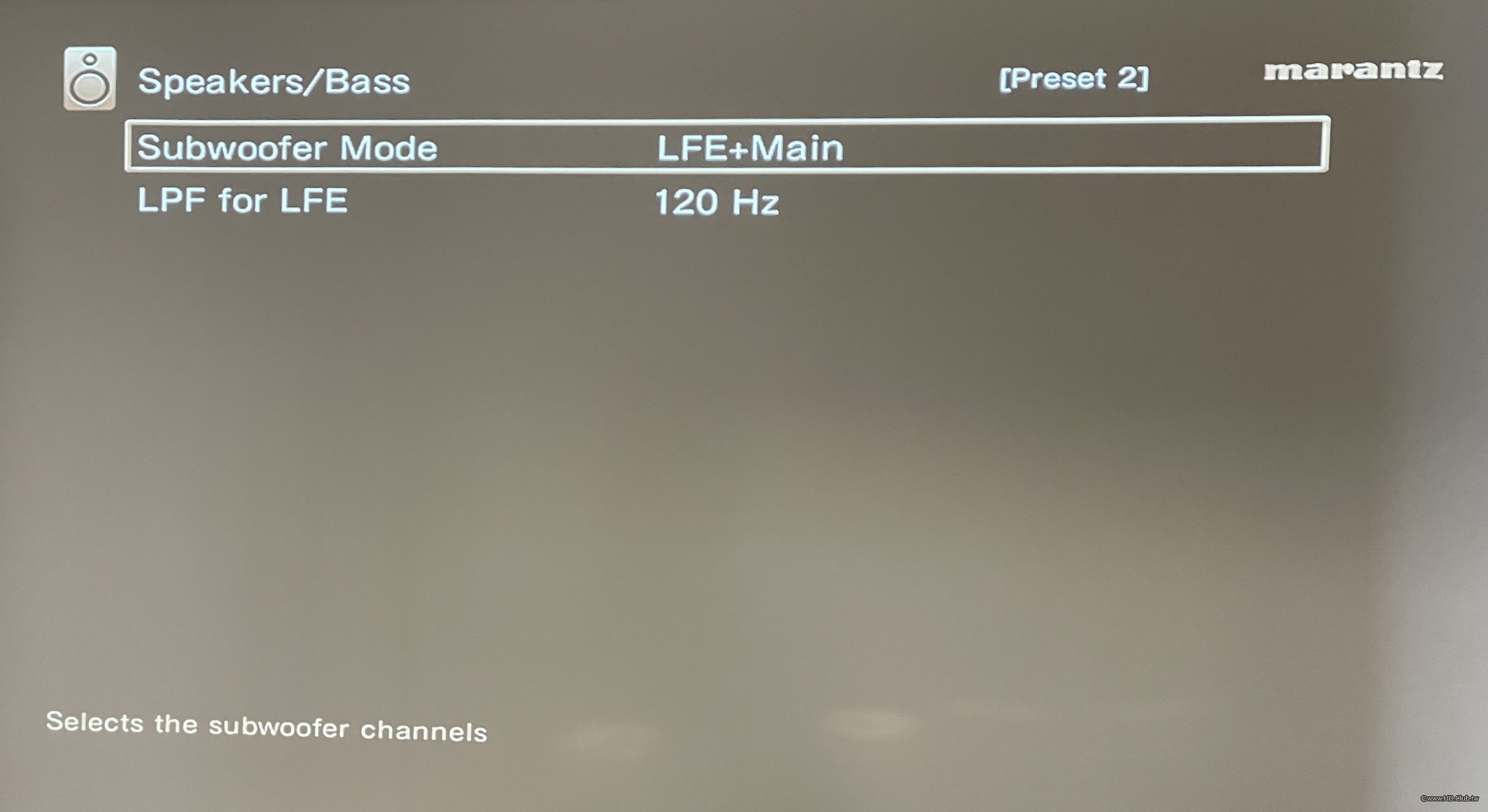

Fig45

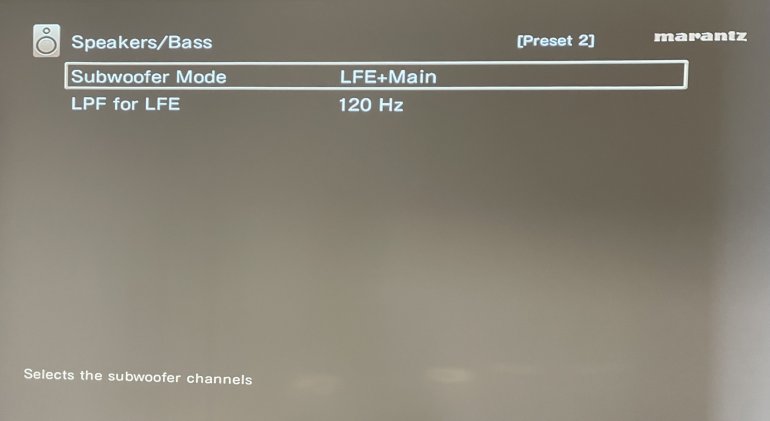

  超低音設置

  影片測試

Fig46

  歡樂好聲音2 Sing2-2021上映由眾多著名歌星、影星配音、音效特棒的、每首歌都是經典、Dolby Atoms的音效

Fig47

  大猩猩Johnny在舞台打鬥時的戰鼓聲那種低频延伸的感覺超震撼的（如果你的超低音喇叭配合主喇叭有調整好音效一級棒）。

Fig48

  U2樂團在1987年發行的歌曲I Still Haven't Found What I'm Looking For、1988年葛萊美獎年度歌曲、由傳奇搖滾獅子歌王克雷（U2 主唱波諾配音）搖滾女豪豬愛希（史嘉蕾喬韓森 配音）其中一段歌詞But I Still Haven't Found What I'm Looking For（但我仍未發現我想找尋的）好似欣賞U2現場演唱會超Hi的、歌聲響徹雲霄。

Fig49

  一級玩家Ready Player One 2018發行、導演史蒂芬史匹柏、電玩的虛擬世界裡VR、聲光效果一級讓人容入VR電玩遊戲中尤其賽車片段非常精彩、眾多的賽車手各顯神通想拿到彩蛋、中途賽車的碰撞聲、大鉄球的破壞力、酷斯拉的殺戮、金剛從摩天大樓跳下時全景聲的天空聲道彷彿從你的是上空跳下、整個仿真的音效讓人腎上腺素飆升讓人有一種在虛擬電玩世界中。

Fig50

  在片尾時啟動浩劫彈、炸彈所引發的音效超級震撼、整棟樓都在搖晃的感覺、還好我家是獨棟不然會被鄰居抗議、不知道的還以爲是地震、體驗出Dolby Atoms-TureHD的魔力。

Fig51

  科幻史詩電影（沙丘 DUNE 2022上映）沙丘拿下了 6 項大獎，包括最佳攝影、最佳視覺效果、最佳音效、最佳原創配樂（Hans Zimmer)最佳剪輯、最佳美術設計等獎項。
電影配樂由大師漢斯·季默 (Hans Zimmer)操刀也拿下奧斯卡獎。
Dreams are messages from the deep（夢是來自心靈深處的訊息）空靈的聲音及後面的鼓聲讓人深陷其中、唯美的攝影視覺效果、音效超強具有獨特的魅力、一切盡在不言中只有你去細心品嚐才會發掘、不看你會後悔。

Fig52

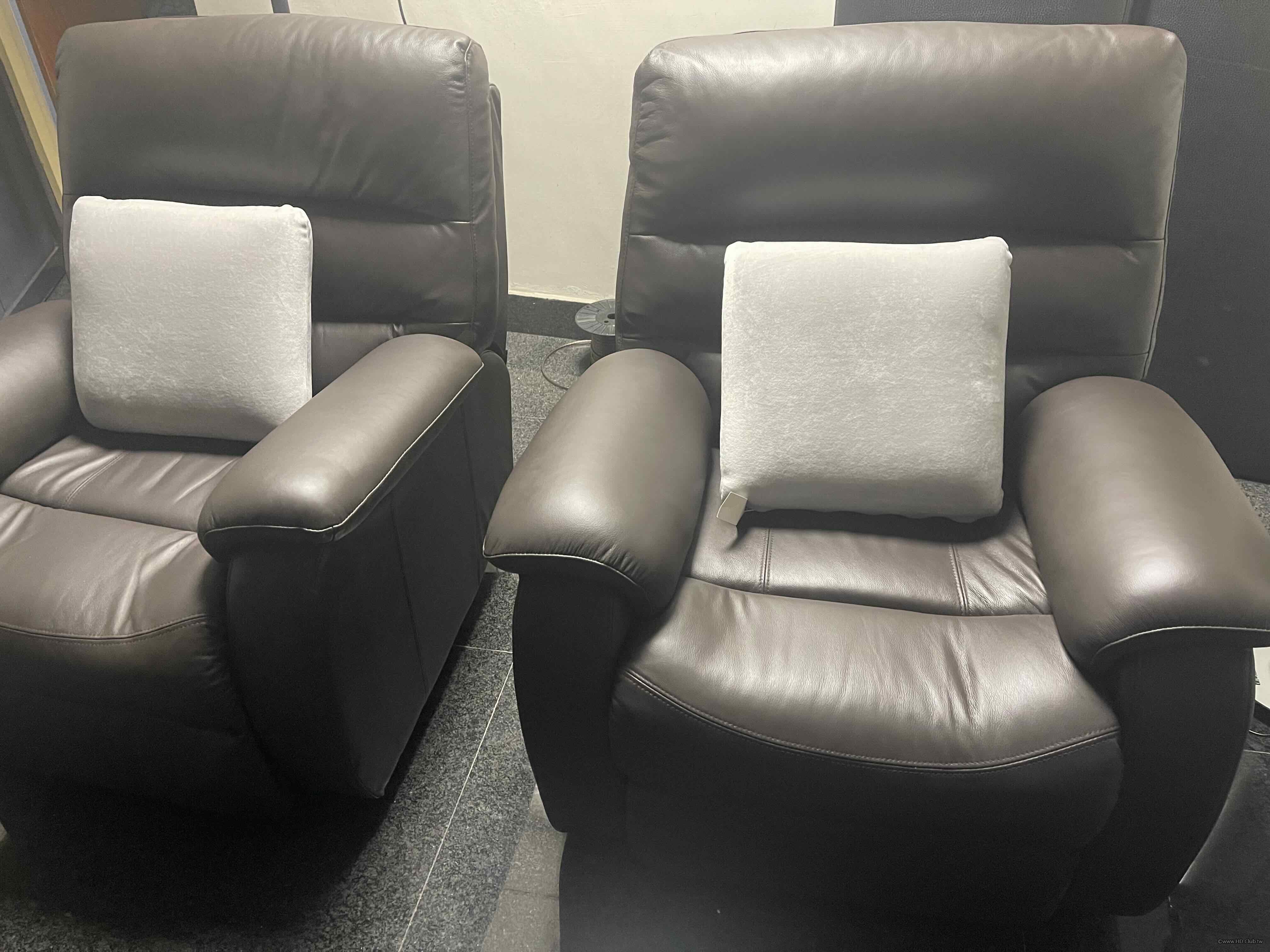

  在宜得利買2張真皮電動沙發、躺平看電影、聽音樂蠻爽的。

  以上是近幾個月來的心 路歷程、蠻好玩的但是很傷荷包、在這裡要感謝最佳損友：James Wang

（後記：5.2.4調整後整個音場的動態更圓潤、尤其中央聲道不再只是對白的單調聲音、多加一個超低音喇叭真的不一様更具超低的震撼力尤其和其它聲道更加融合、超低音經過細心調校後不再是以前破壞音場的角色）

視聽室的設備

投   影   機 : EPSON EH-TW8400 4K
布         幕 : Grandview 120吋電動布幕
HDMI線：QED Active HDMI 4K 60 UHD 10米
環繞擴大機 :Marantz SR-7015
串流數位播放機（含前級）：LINN Selekt Katalyst DSM
前級 : THETA Casablanca ll
後級5CH擴大機：THETA Dreadnought （ZERO FEEDBACK) 5CH 225W
前置主喇叭 : DUNTECH PCL-1000(DYNAUDIO 的單體）
中 置 喇 叭 : DYNAUDIO Audience C120+
後環繞喇叭：DYNAUDIO Audience 50
重低音喇叭 : CASTLE 12吋單體
重低音喇叭：Mission MS-CUBE
播放器 : HIMEDIA Q10 Pro
Network Audio Player:Pioneer N-70A
CD Player:Micro mega
D/A轉換器：Micro mega
電腦-I 7 CPU-RTX-3050
電源線：SILTECH X4

臥室的設備
電視：SONY BRAVIA KM-65X9000H
環繞擴大機：Marantz SR-5015
前置主喇叭：Infinity 7 Kappa
中置喇叭：Infinity IL25C
後環繞喇叭：JBL Pro lll
播放器 : HIMEDIA Q5 Pro
NAS:QNAP 453B
電腦：I 3 CPU
