[教學] Storm Audio風暴純數位AoIP(Audio over Internet Protocol) - 輸入配置教學

[複製連結]

發表於 2024-4-12 14:42:23 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x
Storm Audio風暴純數位AoIP(Audio over Internet Protocol) - 輸入配置教學

步驟1:ISP配置
  • 輸入定義
  • 設置定義

步驟2:將來源連接到ISP
  • 情況1:AES67 / Ravenna設備
  • 情況2:杜比影院媒體服務器/處理器
  • 情況3:Dante設備

步驟1:ISP配置
輸入定義

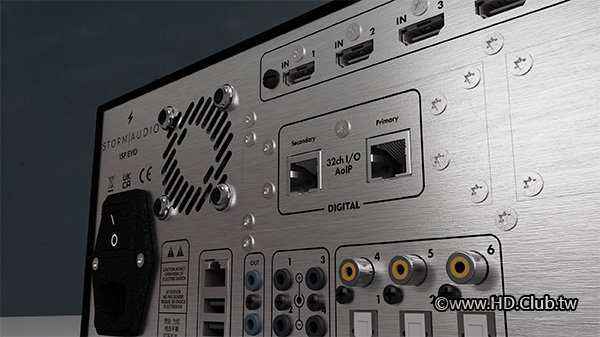

首先,您需要在ISP中將AoIP模組定義為來源:
  • 前往ISP的WebUI中的“輸入 (Inputs) ”設定頁面。
  • 點擊“16聲道AES輸入 (16 ch AES In)”輸入行前面的“N”按鈕,啟用AoIP作為來源。您可以根據需要重新命名此輸入,“16聲道AES輸入”是我們給16聲道AES/EBU輸入可選模組的默認名稱。
  • 選擇與AoIP流關聯的視頻源,並將“32聲道AES67 (32ch AES67)”選擇為主聲音路徑。



這個新的輸入現在可以在遠端控制中選擇使用。
AoIP selection.png

設置定義

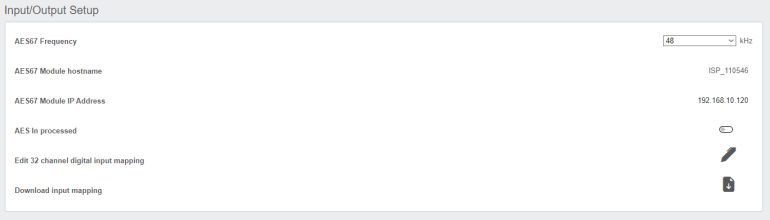

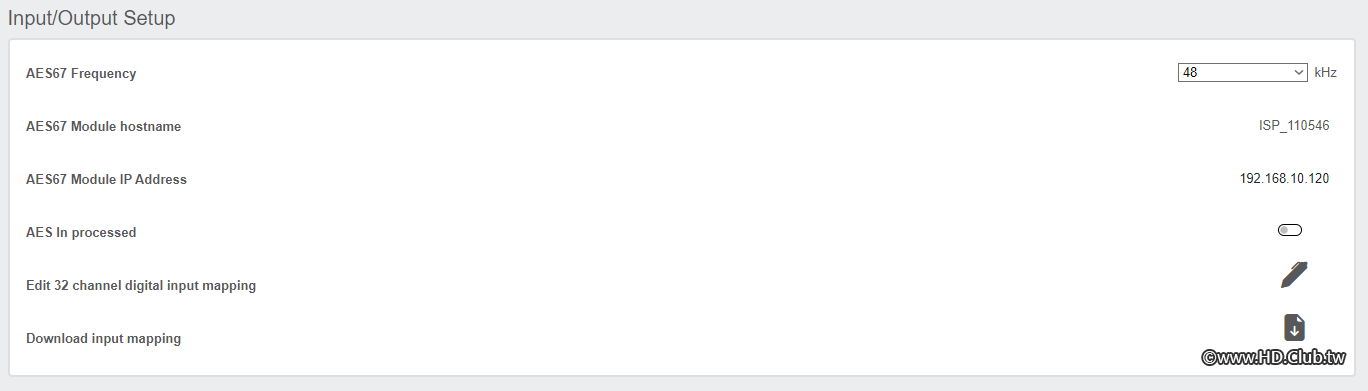

接著,前往“設置”頁面,並檢查輸入/輸出設置清單中可用的AoIP設置。

  • AES67 頻率(AES67 Frequency):通用網絡採樣率可設置為 48 或 96 kHz。ISP AoIP 採樣率必須與網絡上的其他 AoIP 設備相同。

  • AES67 模組主機名(AES67 Module hostname):您 ISP 中 AoIP 選項的名稱。可以在其 WebUI 中進行更改。請參見“AES67 模組 IP 地址(AES67 Module IP Address)”以存取它。

  • AES67 模組 IP 地址(AES67 Module IP Address):點擊它以訪問 AoIP 模塊 WebUI。

  • AES 輸入處理(AES In processed):將其設置為“On”以允許來源根據選定的首選上混頻器進行上混。在這種情況下,輸入在 ISP 端有一個固定的映射,輸入限制為 8 聲道,應在訊源設備中複製。

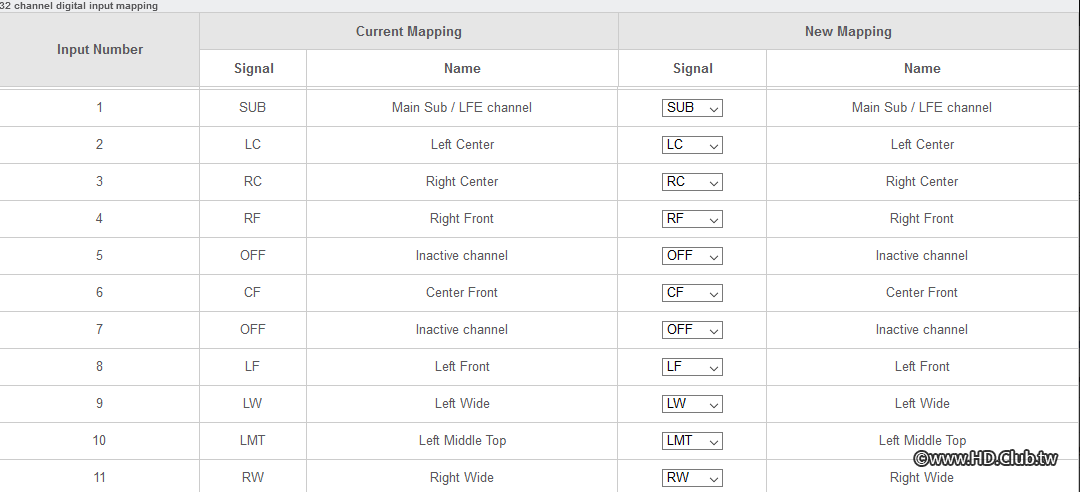

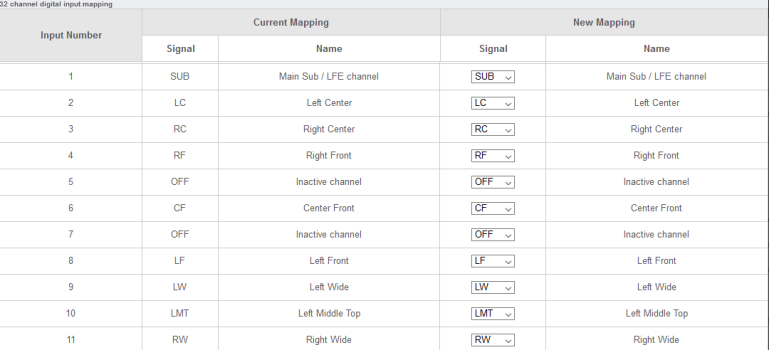

  • 編輯 32 聲道數位輸入映射(Edit 32 Channels digital input mapping):允許您手動管理 32 個輸入的映射。可以將每個輸入連接到特定的揚聲器類型。
32 channels digital mapping (1).png


進入的 AoIP 資訊流不提供有關其聲道映射的資料。因此,您需要使用下拉列表中可用的訊號,在“新映射”區域將進入的訊號手動映射到您劇院中相對應的揚聲器。

進入的 AoIP 資訊流可能不完全匹配您劇院的揚聲器配置。如果資訊流中沒有匹配的訊號,請將相應的揚聲器訊號設置為“OFF”。在 AoIP 模式下,它將保持靜音,除非啟用了 StormXT

第二步:將訊源連接到 ISP

情況1:AES67 / Ravenna 設備

ANEMAN
基於 AES67/Ravenna 協議,AoIP 選項模組設計為與 ANEMAN 軟體配合使用,以管理兼容的 AES67 設備之間的連接。

請參考此鏈接下載 ANEMAN 軟體及其手冊。
要解決 ANEMAN 問題,請參見ANEMAN 用戶手冊中的疑難排解部分。
我們建議下載 ANEMAN 插件,以確保與所有設備的兼容性。在"(行動)Action"頁面中點選“管理外掛程式(Manage plugins)”以瀏覽外掛程式管理選單。點擊“GET IT”按鈕進行安裝。

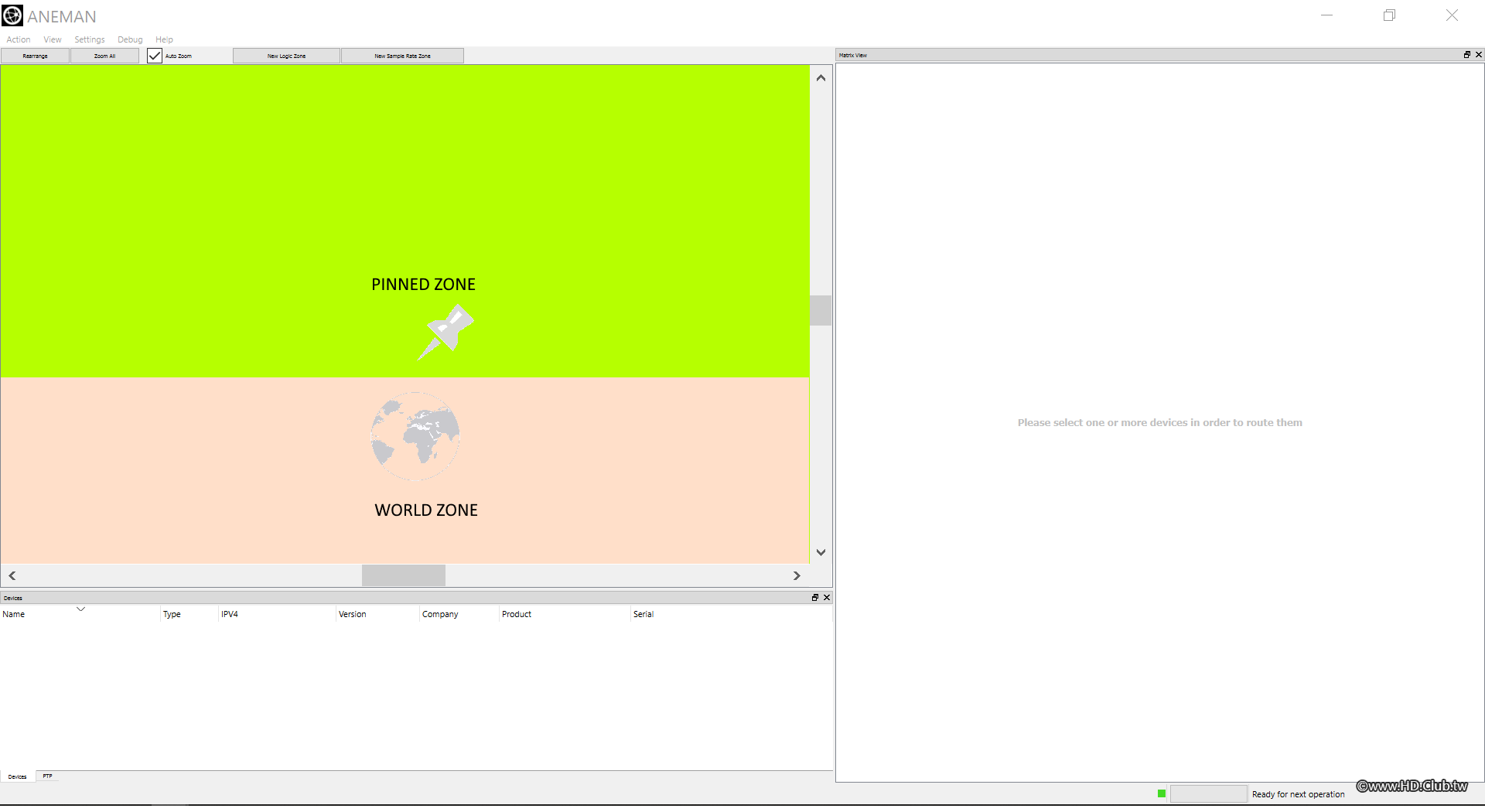

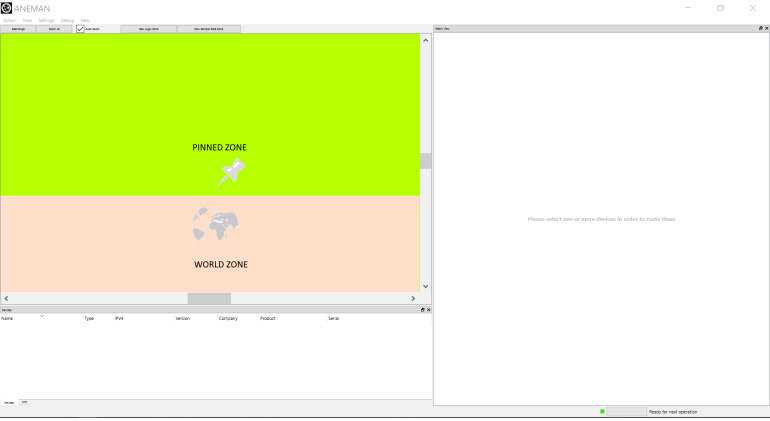

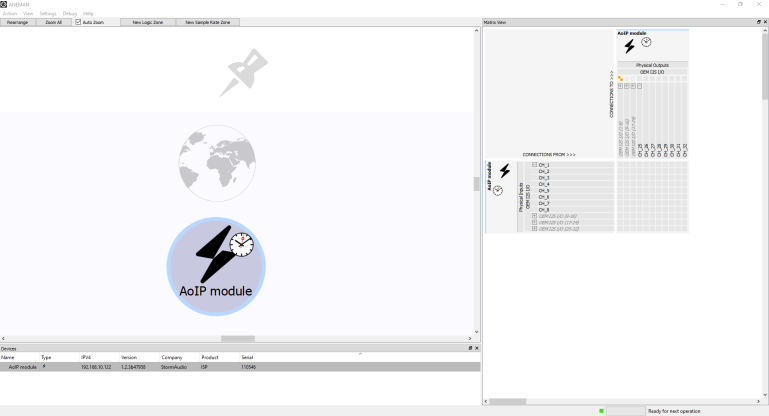

  • 啟動 ANEMAN。您應該會看到一個"發現區域(Discovery zone)"、一個“設備(Devices)”視圖和一個“矩陣視圖(Matrix view)”

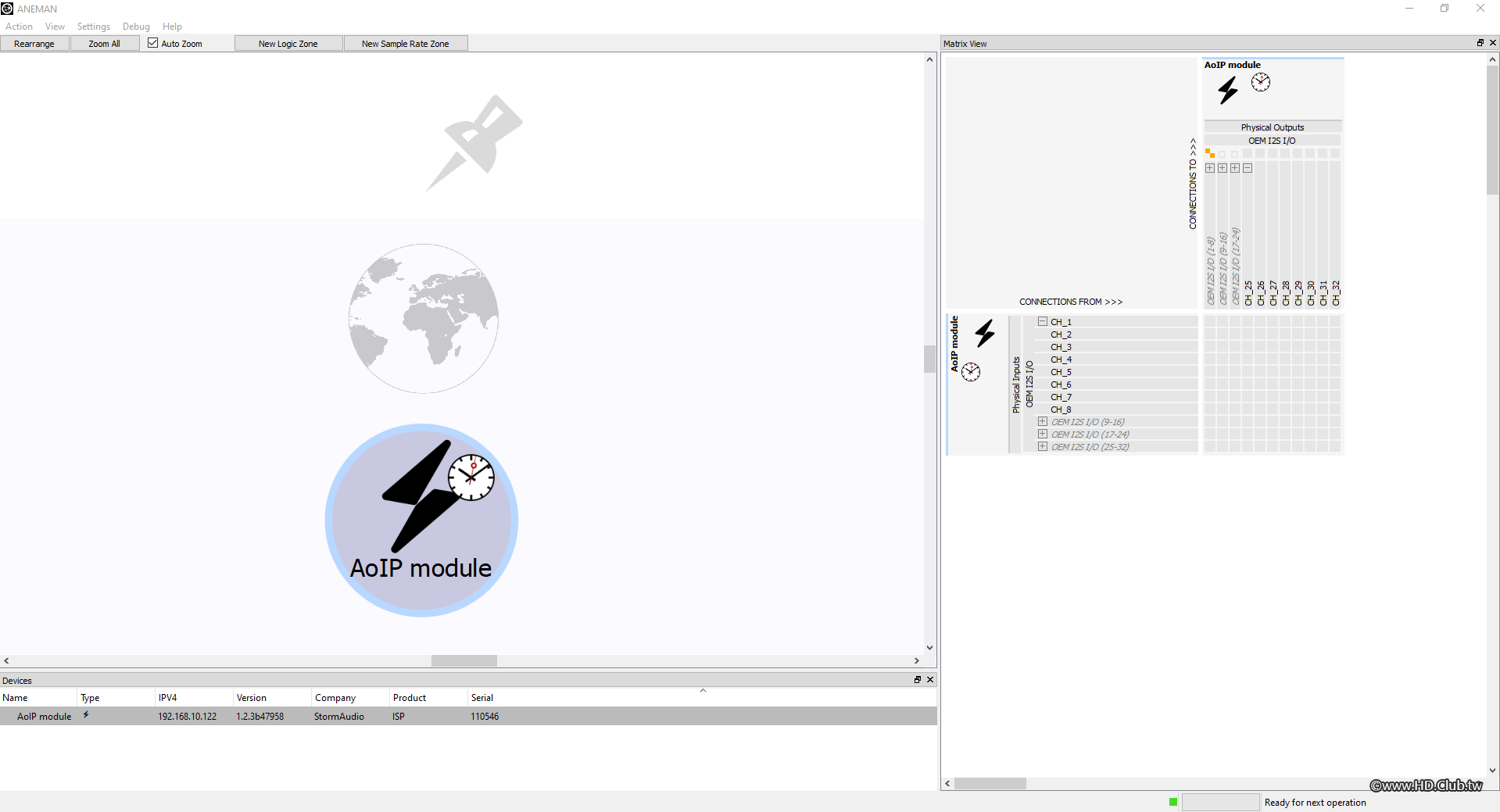

  • “世界區域(World Zone)”中,每個被 ANEMAN 識別的設備都應該出現。這裡是一個連接到與 PC 相同網絡的 AES67 設備的示例

  • 如果 ANEMAN 中缺少其中一個視圖,請點擊“視圖(View)”選單啟用它們。

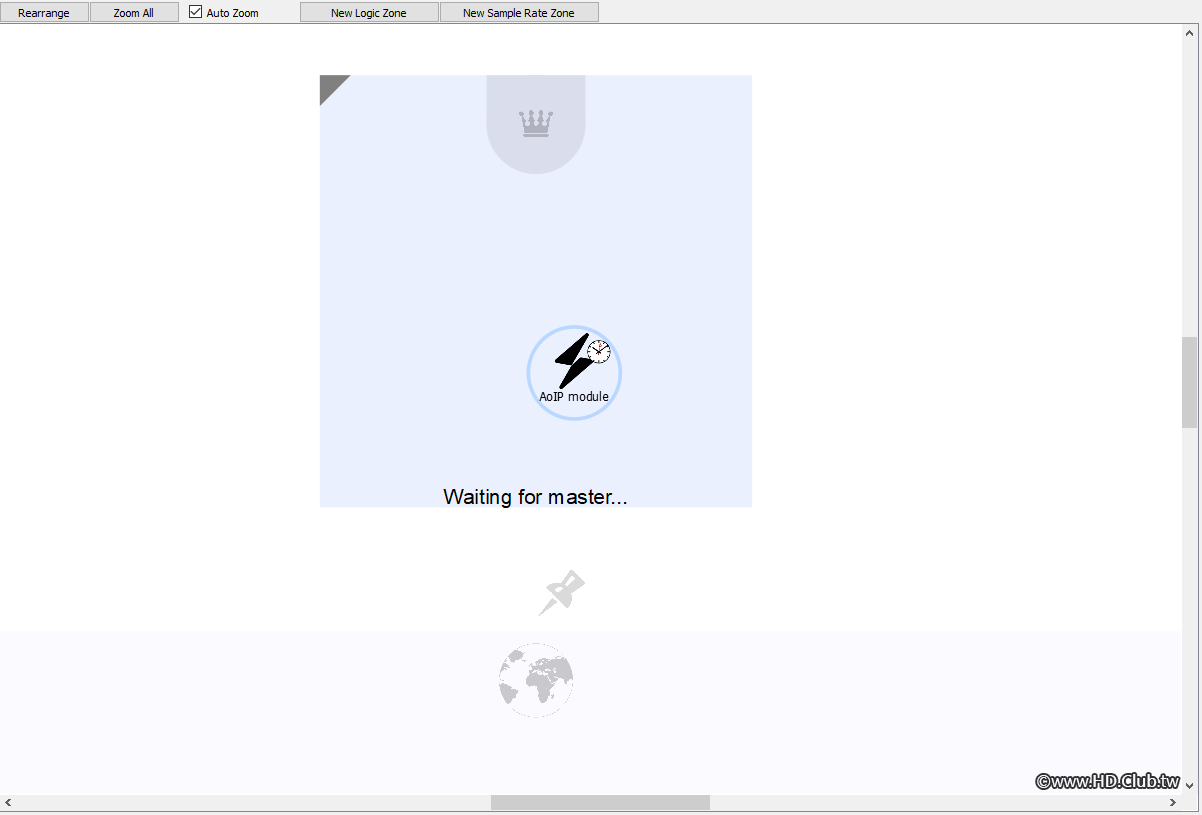

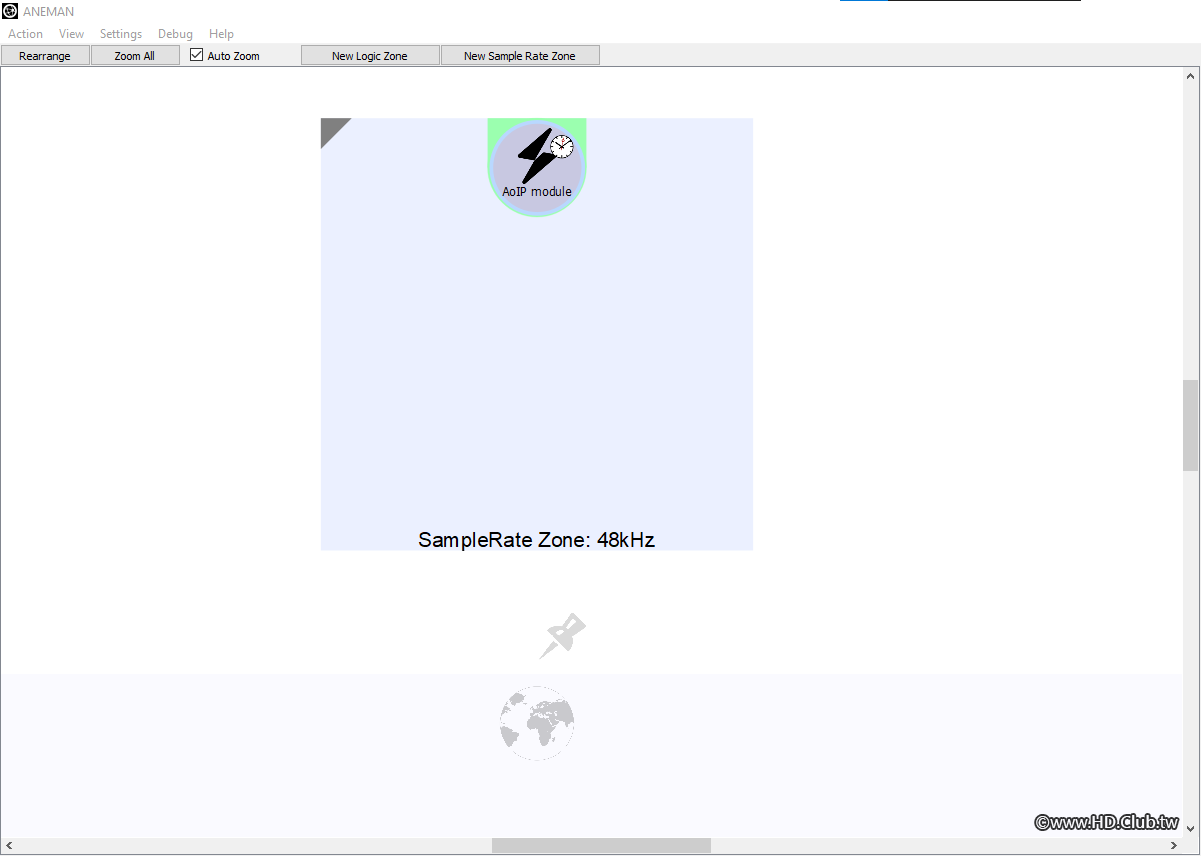

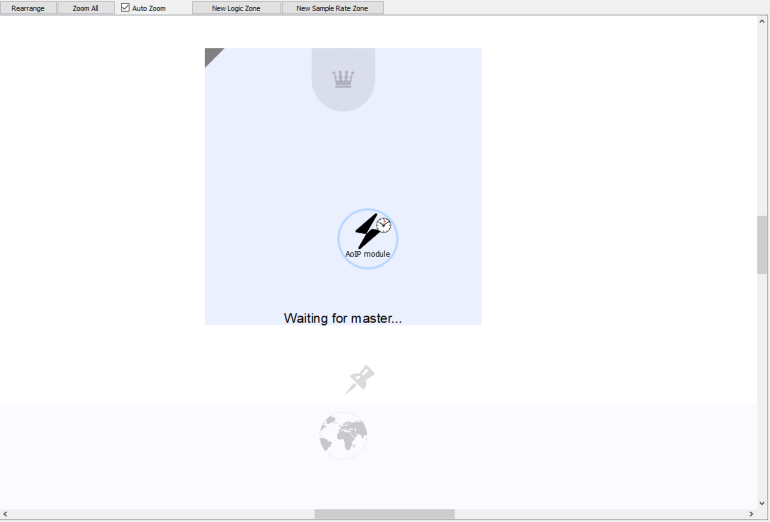

  • 點擊“新取樣率區域(New Sample Rate Zone)”。ANEMAN 將創建一個新的區域,在此區域中,所有設備的採樣率都相同。只需將您想要連接在一起的設備拖放到採樣率區域中。

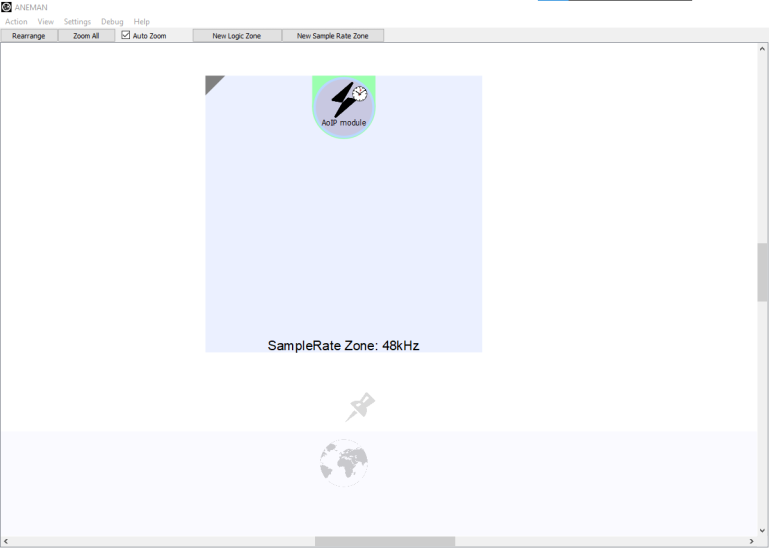

  • 通過將設備拖放到王冠圖標上,來設置此區域的主設備

通過在“世界/固定(World / Pinned)”視圖中右鍵單擊其圖標,每個設備都可以訪問其 WebUI(如果存在)。
右鍵單擊任何設備的圖標,選擇“Web服務(Web Services)”:

  • AoIP 選項名稱:基本 WebUI
  • 高級頁面:完整設置 WebUI
  • 維護頁面:用於更新固件的 WebUI

連接一個 AES67 來源

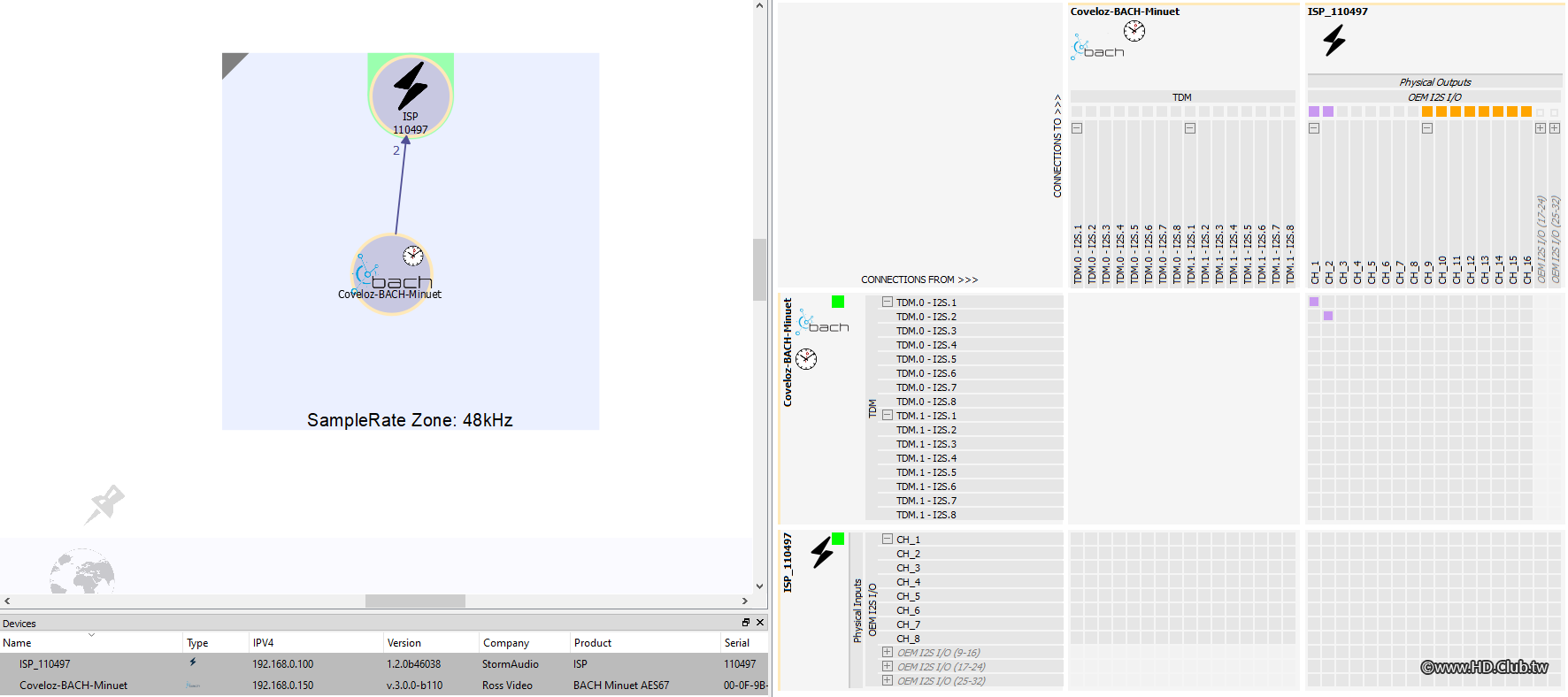

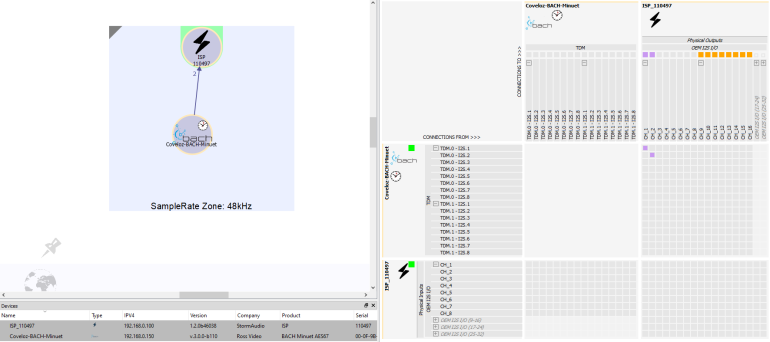

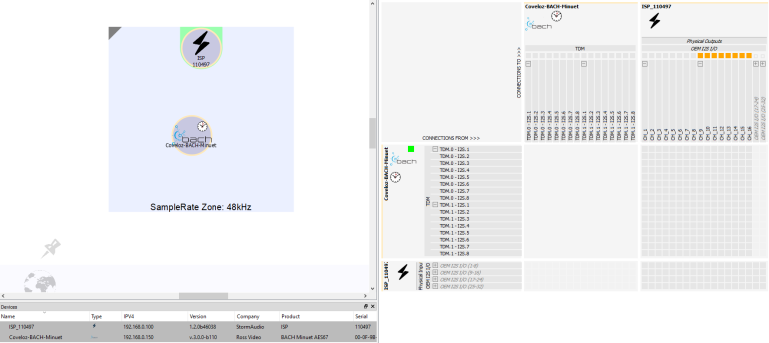

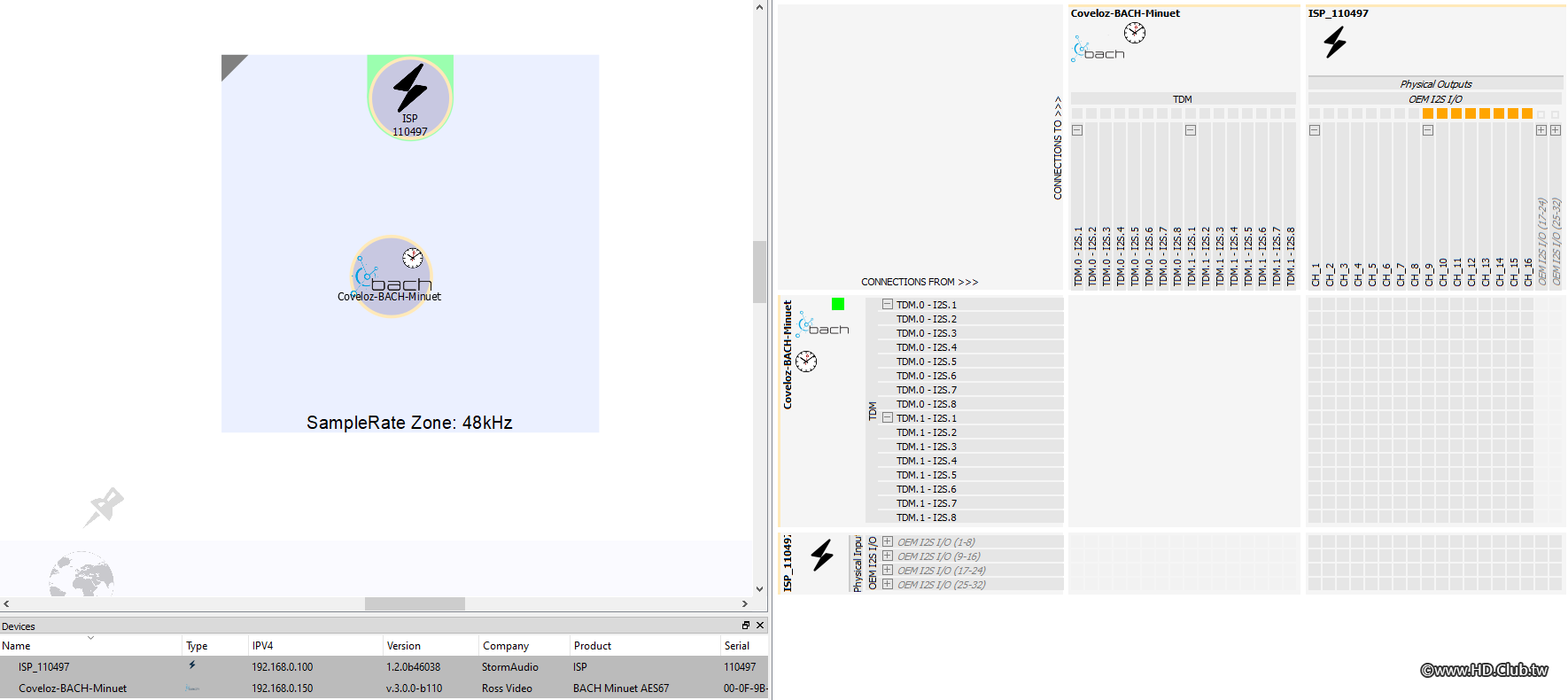

當檢測到設備時,它們會出現在 ANEMAN 的"發現區域"中。選擇它們將在右側的矩陣視圖中填充它們。

此矩陣用於在源頭和目的地之間建立連接。它將根據需要在 AoIP 選項的 WebUI 中自動生成會話源和接收器。
點擊矩陣的單元格後,點擊“應用多播(Apply Multicast)”或“應用單播(Apply Unicast)”:

  • 多播允許將多個設備連接到此源。
  • 單播僅限於將一個設備連接到此源。

ANEMAN 現在將在設備之間建立連接,連接將變為紫色以確認連接已建立並運作正常(對於單播連接,連接將變為藍色)。

刪除連接:
在矩陣中單擊一個或多個連接來選擇它們。然後點擊“刪除連接(Delete connection)”以將其刪除。

將鼠標懸停在矩陣視圖中的連接上,以獲取有關該連接的更多信息。

情況2:杜比影院媒體伺服器/處理器
杜比媒體伺服器和處理器能夠解碼杜比資訊流並將其通過您的AoIP網絡發送。它們是您ISP的典型AoIP輸入。

在本節中,我們將介紹CP850、CP950和IMS3000影院媒體伺服器/處理器。

杜比設備特點
  • CP950是一個7.1聲道處理器,能夠發送8個AoIP聲道(或更多,具有杜比全景聲選項)。CP850和IMS3000本身能夠管理更多聲道。
  • 杜比全景聲設計師工具允許對每個流的信號映射進行管理。
  • CP850不能作為PTP從站。Merging設備可以設置為PTP從站,但隨後不能鎖定到外部同步(例如WordClock或視頻參考)。
  • CP850不允許設備和來源發現,也不提供SDP檢索機制。因此,無法使用ANEMAN來發現設備,並且必須手動完成流的連接。
在配置CP850之前,請注意,該設備導入了一個特殊版本的AES67,這會與同一網絡上的一些設備產生衝突。Dante設備與CP850在同一網絡中存在兼容性問題。

請參見下面的IMS3000和CP950部分,它們支持網絡上的任何其他設備。

將杜比影院處理器連接到您的ISP的AoIP

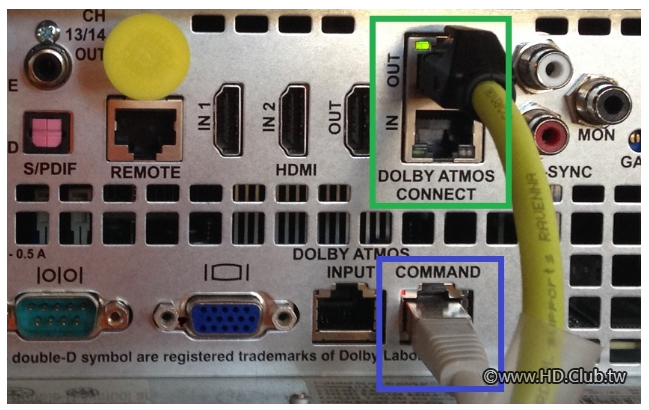

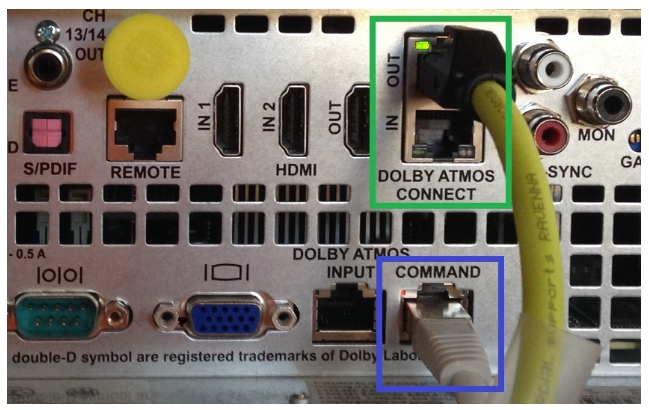

杜比影院處理器需要兩個網絡連接,一個用於控制,另一個用於AoIP/AES67網絡

  • 首先,將COMMAND端口連接到您的數據網絡。這個網絡配置可以通過設備前面的顯示屏瀏覽,根據您的需要可以設置為DHCP或靜態IP。請參考杜比的文檔以獲取更多詳細信息。命令網絡僅用於配置設備,網絡電纜隨後可以拔出。
  • 將DOLBY ATMOS CONNECT OUT連接到您的AoIP/AES67網絡。





CP850 - CP950 - IMS3000

這個部分將涵蓋CP850的配置,對於所有三個設備,流程都非常相似。

  • 在您的瀏覽器中打開CP850的 Web 應用程式;在 URL 搜索欄中輸入其 Command IP 地址,然後輸入登錄憑據(請參閱 CP850 的文檔)。

您可以在設備前面板顯示屏上的“網絡(Network)”菜單中找到命令 IP 地址。

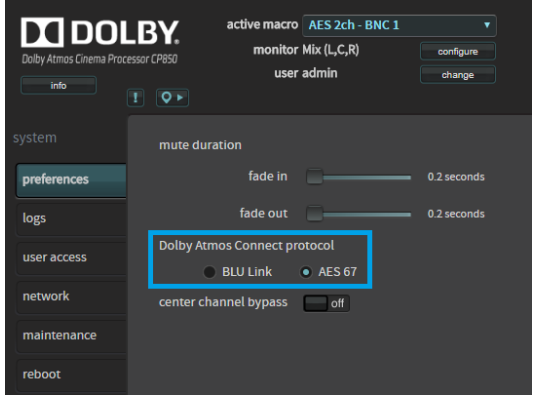

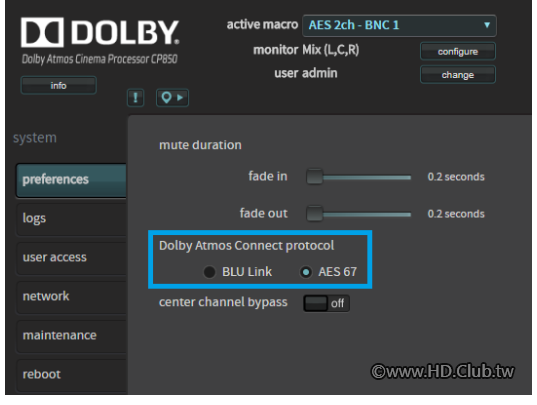

  • 進入“系統(System)” > “偏好設置(Preferences)”並將杜比全景聲連接協議設置為 AES67。

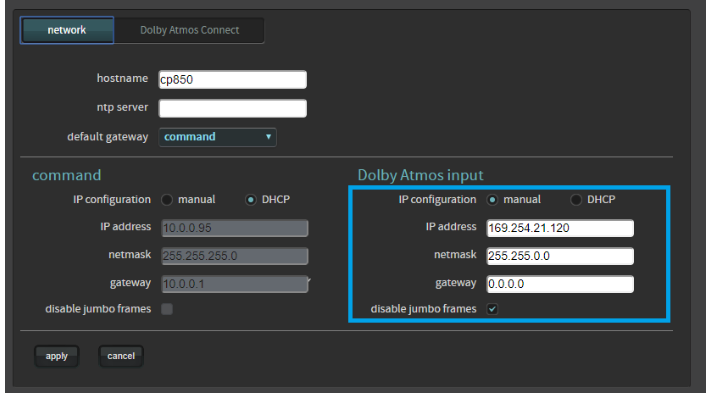

  • 進入“系統” > “網絡”並配置杜比全景聲輸入(Dolby Atmos Input)。將 IP 配置設置為手動(manual,),並輸入有效的 IP 地址和子網掩碼(網關可以保留為 0.0.0.0)。
  • 勾選禁用巨幅幀選項。然後點擊應用。
  • 在我們的示例中,我們將使用 169.254.21.120 地址和 255.255.0.0 掩碼。

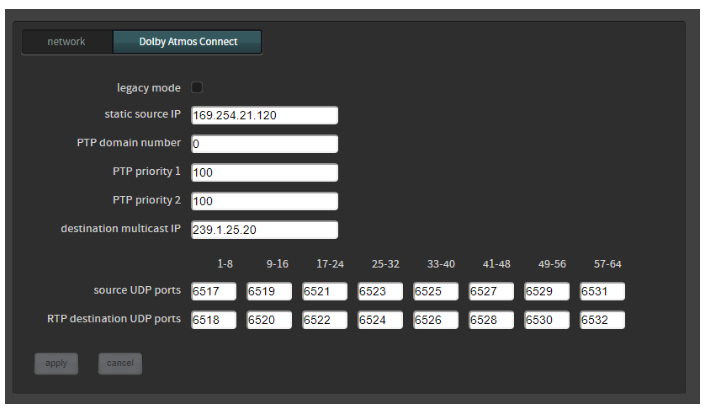

  • 現在切換到“杜比全景聲連接(Dolby Atmos Connect)”頁面。請確保“遺留模式(legacy)”選項未被選中。
  • 將“靜態源IP(Static Source IP)”設置為CP850的AES67 IP地址。
  • PTP域編號應設置為0,兩個PTP優先級均設置為100。這將把CP850設置為PTP大師。
  • 目的地多播IP:目標設備的多播IP地址。它應該是 239.xxx.xxx.xxx,您可以使用任何您想要的地址。在我們的示例中,選擇了 239.1.25.20。
  • 源UDP端口(1-8、9-16、17-24,...):6517、6519、6521、...RTP目的地UDP端口(1-8、9-16、17-24、...):6518、6520、6522,... 它們必須是偶數。
  • 然後點擊應用。

  • 通過ISP的WebUI,在設置選項卡中將ISP設備的採樣率設置為48 kHz(不支持96kHz)。
  • 在您的瀏覽器中打開ISP設備的高級頁面。
  • 將延遲設置為AES67(48 smpl)。

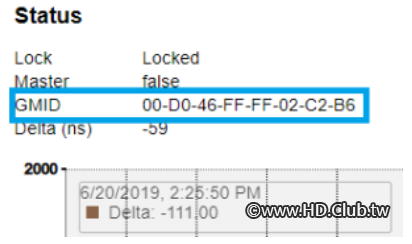

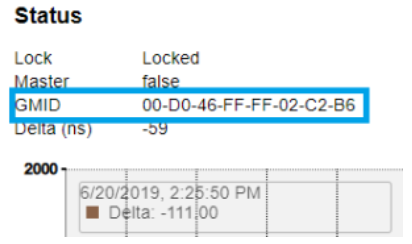

  • 在PTP頁面的狀態部分,請注意主GMID(Master GMID,不是主部分中的那個!)。稍後將需要此值。

  • 現在轉到“會話接收器(Session Sinks)”選單。
  • 點擊“創建會話接收器Session Sinks”選單。
New Connection AoIP.png
  • 在 IO 下拉菜單中設置所需的輸出。
  • 將聲道數量設置為8,然後點擊應用。
  • 標記連接,在我們的例子中,我們將其標記為CP850_1。
  • 下載我們的SDP示例並在文本編輯器中打開它(如記事本或記事本++)。現在,您需要根據您的網絡配置進行調整。
v=0
沒有修改
o=- 1 0 IN IP4 XXX.XXX.XXX.XXX
輸入您的杜比全景聲連接 IP 地址

(在上面的CP850配置部分的第5點)

範例:o=- 1 0 IN IP4 169.254.21.120

s=您的輸出標籤
輸入你的標籤,範例:s=CP850_1
c=IN IP4 239.1.XXX.XXX
XXX 輸入您在杜比全景聲連接頁面中輸入的目的地多播 IP 地址(Destination Multicast IP ,在上述 CP850 配置部分的第 7 點)

範例:c=IN IP4 239.1.25.20

t=0

a=clock-domain:PTPv2 0

沒有修改
m=音頻 RTP端口目的地 RTP/AVP 96
RTP端口目的地是CP850中定義的RTP目標UDP端口(RTP Destination UDP Port,上述CP850配置部分的第8點)
範例:
對於聲道1到8:m=音頻 6518 RTP/AVP 96
對於聲道9到16:m=音頻 6520 RTP/AVP 96

a=rtpmap:96 L24/48000/8
a=sync-time:0
a=framecount:48
a=ptime:1
沒有修改
a=ts-refclk:ptp=IEEE1588-2008:MASTERGMID
MASTERGMID是PTP主 ID,在先前記錄在高級頁面 > PTP 選項卡 > 狀態部分。
範例:
a=ts-refclk:ptp=IEEE1588-2008:00-D0-46-FF-FF-02-C2-B6:0

a=mediaclk:direct=0a=recvonly沒有修改

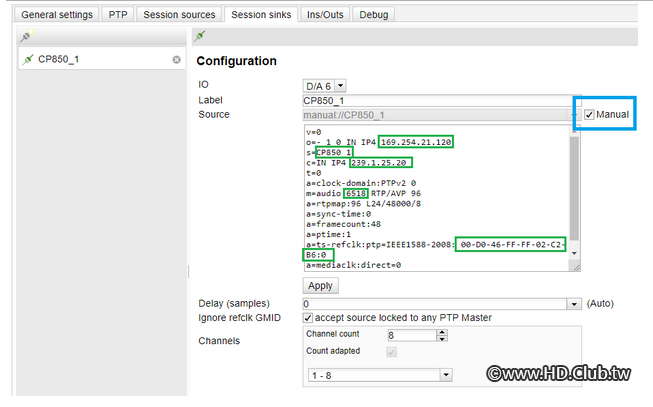

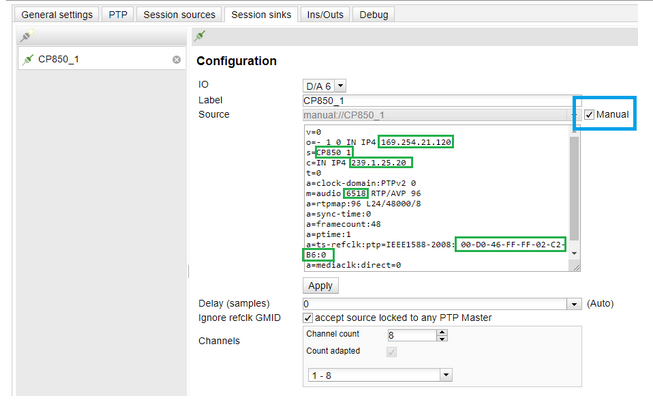

  • 現在SDP已經配置好了,回到高級頁面(Advanced pages) > 同步(Sync)。
  • 勾選手動核取方塊,然後將SDP配置複製 - 貼上。

  • 點擊“應用”以確認配置。

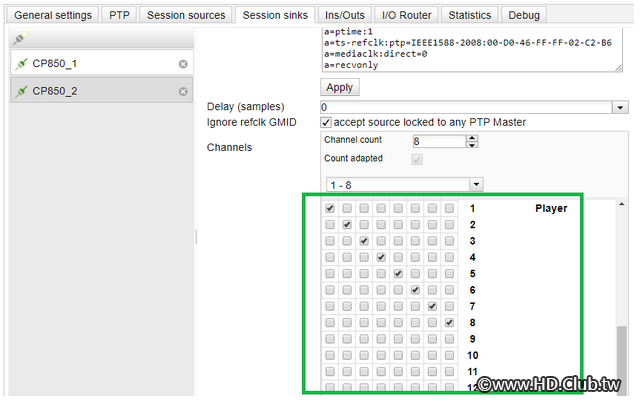

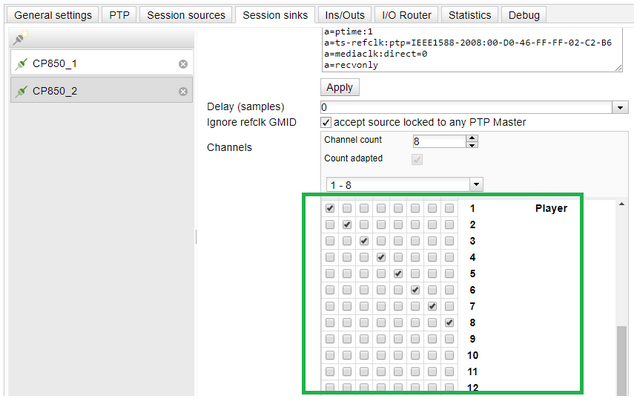

  • 您現在需要對此連接進行映射:

  • CP850現在已連接到ISP AoIP輸入。
  • 您現在可以移除CP850的Command網絡連接。

其他注意事項:
如果您需要添加更多聲道(例如9-16,17-24等),請修改RTP目的地UDP端口,如在CP850杜比全景聲連接頁面中配置的那樣。
範例:對於聲道1到8,m=音頻 6518 RTP/AVP 96 / 對於聲道9到16,m=音頻 6520 RTP/AVP 96 / ....。

PTP域:

您可以使用除0以外的其他PTP域。 在這種情況下,您將需要手動在所有設備中設置域號。
您還必須修改SDP描述以包含正確的域號:
a=clock-domain:PTPv2 域號(DomainNumber) => 如果要使用PTP域109,則a=clock-domain:PTPv2 109
a=ts-refclk:ptp=IEEE1588-2008:MASTERGMID:域號(DomainNumber) => 範例,a=ts-refclk:ptp=IEEE1588-2008:00-D0-46-FF-FF-02-C2-B6:109


第三種情況:Dante設備
本部分解釋了如何將ISP配置為與第三方Dante設備進行輸入和輸出。

注意事項:
  • Dante設備必須支持AES67。
  • Dante虛擬聲卡不支持AES67。
  • Dante設備目前僅在AES67模式下支持48 kHz。
  • Dante在AES67模式下最多可以處理32個資訊流。

首先,將以下所有網絡設備連接到同一個網絡交換器:
  • 配備AoIP選項的ISP。
  • 一個支持AES67的Dante設備。
  • 一台安裝了Dante Controller的電腦。

Dante控制器配置
大多數設備首先要求您啟用它們的AES67模式,可以通過Dante Controller或其特定的遠程訪問應用程序進行操作。在Dante Controller中啟用AES67模式:
  • 進入“設備(Devices)” > “設備檢視(Device View)”頁面。
  • 選擇您的Dante設備。

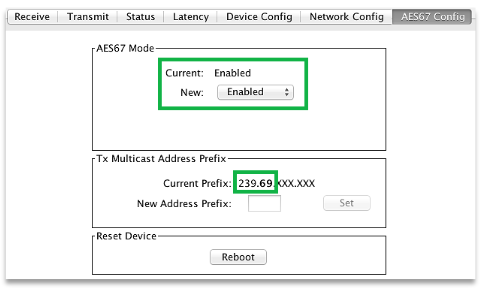

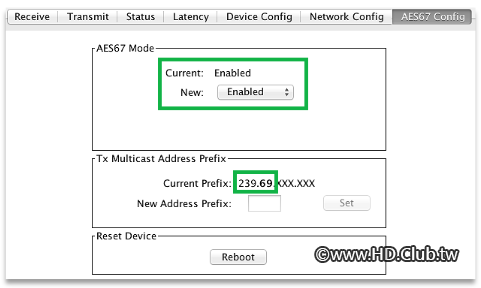

  • 進入“AES67配置(AES67 Config)”頁面。
  • 將AES67模式設置為“已啟用(Enabled)”。如果之前已禁用,需要重新啟動設備。
  • 確保多播地址前綴設置為 239.IP.xxx.xxx。對於AoIP網絡上的所有設備,“IP”必須相同,默認值為69。

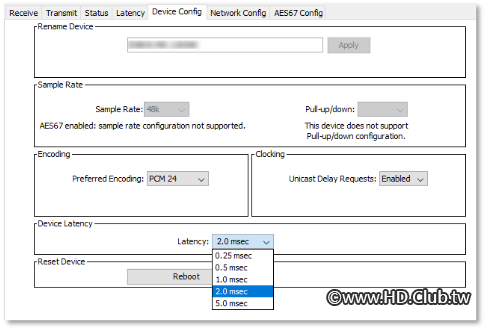

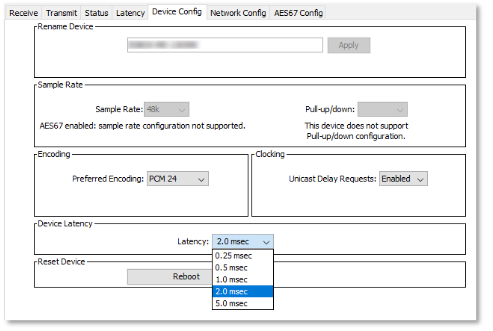

  • 現在進入“設備配置(Device Config)”頁面。將延遲設置為2或5毫秒(AES67推薦值為3毫秒)。

對於立體聲或對延遲很要求的配置(聲道較少),您可以選擇2毫秒。

對於多聲道劇院,請選擇5毫秒以確保資訊流的穩定性。

連接Dante來源
在Dante Controller中:

  • 進入“設備” > “設備檢視”頁面。

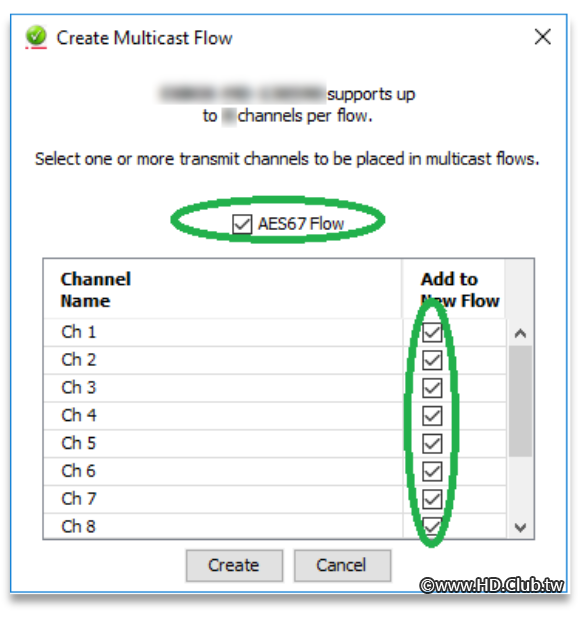

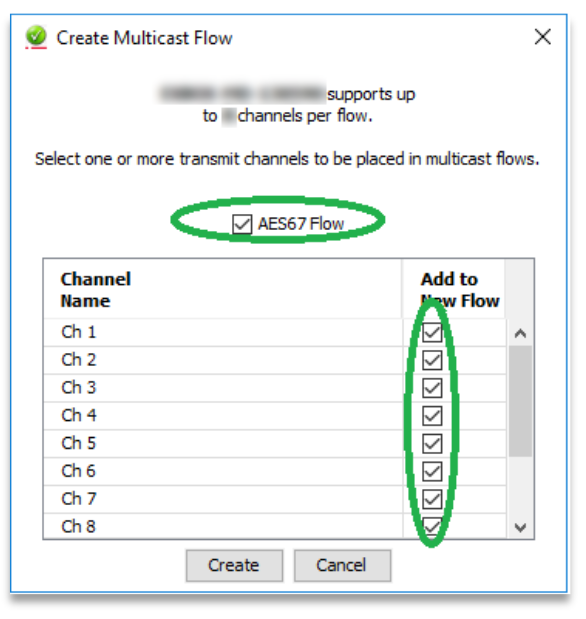

  • 在設備下拉菜單中,選擇“創建多播流(Create Multicast Flow)”。
  • 勾選AES67資訊流(AES67 Flow)方框,並選擇您需要傳輸的聲道。
  • 然後點擊“創建(Create)”。

  • 打開AoIP選項的WebUI高級頁面,可以通過ANEMAN打開,也可以通過在“設置”選項卡中點擊其IP打開。
  • 在“會話接收器(Session sinks )”頁面上,使用左上角的圖標創建一個會話接收器。
  • 如果需要,選擇所需的IO模組。
  • 點擊“來源(Source)”字段旁邊的箭頭,您將獲得當前可用的SAP源列表。
  • 選擇您的Dante資訊流。
  • 該資訊流現在就會進行連接,左列中的連接圖標將變為綠色。
  • 根據設備版本的不同,RTP狀態將顯示流的當前狀態。接收封包表示連接良好。




相關網頁
https://support-stormaudio.atlassian.net/wiki/spaces/SUP/pages/edit-v2/309133371?



精研論壇翻譯文


全文譯自:StormAudio - Knowledge Center


發表於 2024-4-16 15:47:34 | 顯示全部樓層
風暴AoIP玩家必讀!按圖索驥把Revenna/Dante設定起來!
回覆 支持 反對

使用道具 舉報


發表於 2024-4-17 15:29:52 | 顯示全部樓層
單純想學習新知,有好奇之處,如果問題很愚蠢,請見諒。
      風暴不是可以處理杜比解碼,為何還需要外接杜比影院媒體伺服器(處理器)?是因為這個處理器更高檔嗎?如果是更高檔,這樣要再連接到風暴的原因是,讓風暴去管理配置不同聲道訊號的輸出對嗎?謝謝。
回覆 支持 反對

使用道具 舉報


發表於 2024-4-18 13:10:51 | 顯示全部樓層
knk 發表於 2024-4-17 03:29 PM
單純想學習新知,有好奇之處,如果問題很愚蠢,請見諒。
      風暴不是可以處理杜比解碼,為何還需要外接 ...

其實那些器材是"專業影廳"的"影/音"解碼器,主要需要透過AoIP以數據線在不同影廳之間傳輸聲音訊號。

杜比IMS3000整合媒體伺服器技術規格
網路接口:3個GB Ethernet (1000Base-T/RJ-45)
eSATA接口:1個eSATA 3 Gbps
USB接口:1個USB 2.0,2個USB 3.0
SDI輸入:雙3G SDI輸入
HDMI接口:1個HDMI(最高支援4K 60 fps)
音頻接口:8個AES-3音頻對(2個RJ-45),2個AES-3輔助輸出,2個AES-3輔助輸入,1個Dolby Atmos Connect輸出(僅支援AES67協議)
硬碟驅動器:3個可熱插拔的2.5吋HDD
解碼格式:JPEG 2000,MPEG-2,H.264
影像支援:內部縮放和去隔行處理至4K,支援4K 60 fps(僅適用於特定的NEC投影機和LED牆)
其他功能:支援通過eSATA,USB 3.0或Ethernet(最高500 Mbps)的內容導入,支援實時事件Ethernet流,支援HDMI Rec.2020輸入至P3色域轉換,支援HDMI 4K降縮至2K,支援Dolby Pngest,支援播放時導入,支援IMS3000關機時導入2。
