多聲道劇院進入更高境界的音質殿堂我從風暴ISP Evo開始！風暴ISP Evo AoIP純數位多聲道劇院處理器用家評測

自從FB群內Julian C H Lee版主分享他的AoIP系統給大家認識後，我就對AoIP這種家用劇院音響還不常見的數位訊號傳遞技術有了認識並產生嚮往。然而當時除了售價不低的Merging Anubis/Hapi II ，還有一些專業錄音室用的設備外，市面上並無太多的其他可供選擇的劇院用AoIP機種。聽說一些對應AoIP的器材會在今年開始陸續推出。期待日後有更多樣、更好的AoIP劇院相關器材可以供選擇。

使用AoIP架構對家庭劇院應用有許多好處。

• AoIP允許音頻信號通過標準網絡基礎設備傳輸，易於擴展和重新配置。
• 利用便宜的網絡基礎設備，減少了對專用音響傳輸線和硬件的需求，從而降低成本。集中管理和監控音響設備，維護和操作也更加簡便。
• AoIP的一條GbE網路線便可傳輸數百個聲道無壓縮的高品質音樂。
• AoIP甚至可以輕鬆整合不同功能的AoIP設備，如專用外接衛星時鐘等，各司其職卻共同合作，提高整體音響性能。

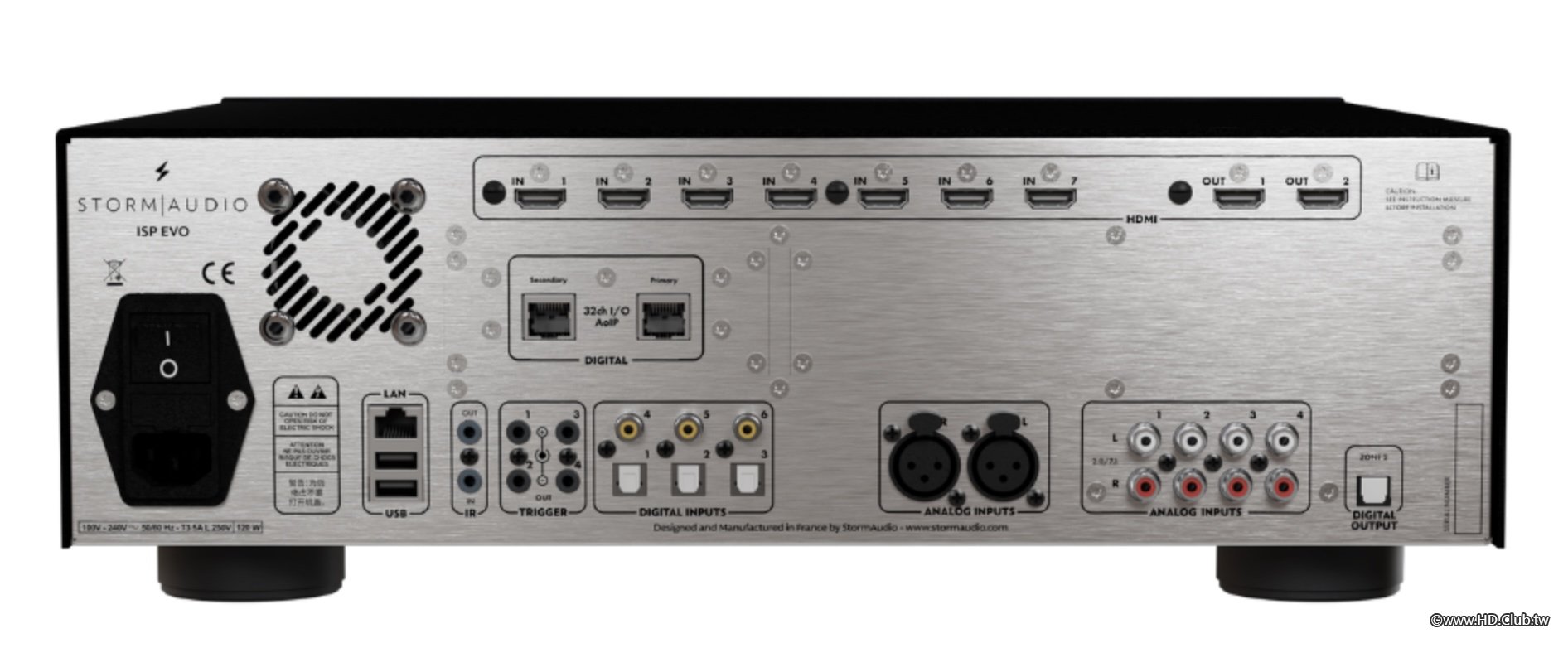

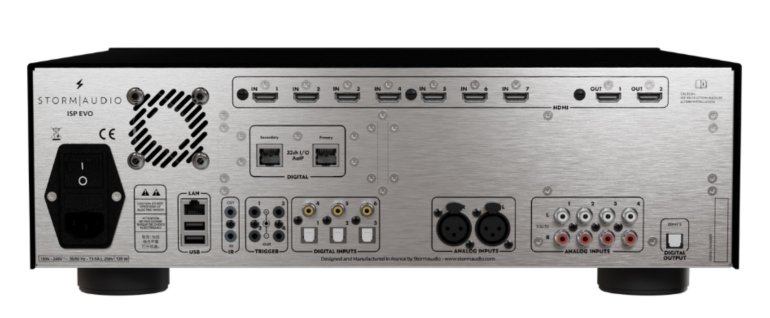

ISP Evo 連線非常簡單，除了電源線、HDMI以外，就只需要2條網路線。一條用來設定Evo，另一條專門傳輸數位音訊。

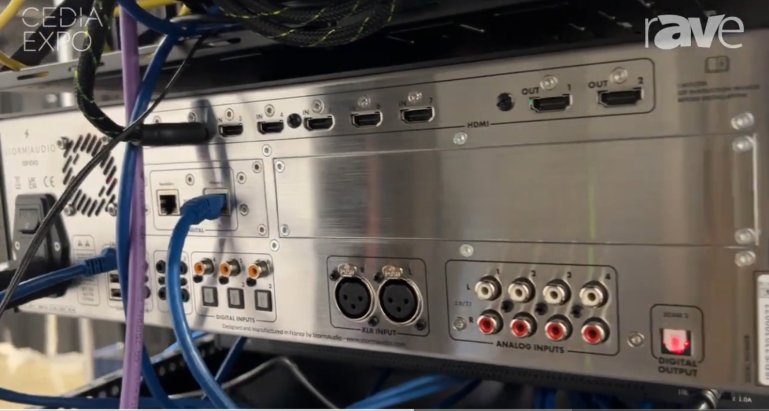

ISP Evo 連線非常簡單，除了電源、HDMI，只需兩條網路線

去年一月風暴發表了純數位處理器的ISP Evo，也立即引起我的強烈關注。就在兩個月前，代理商漢怡國際引進了台灣第一台Evo示範機。漢怡產品經理Daniel邀請我在黄旭恒大哥家中與Merging Hapi II接一起發聲示範。我聽到了無與倫比、活生感滿滿的優質聲音，心裡驚嘆不已。暗想難道這就是風暴外接DAC後的差異！？這給我蠻大的震撼，也在不久後跟漢怡國際 Daniel下訂AoIP版本32聲道的ISP Evo。我一個劇院客廳黨買這麼多聲道幹嘛？其實是20ch 跟 32ch價差不大。也很榮幸後來跟詹君儀大哥搭上同一批一起出貨。

ISP Evo有兩種傳輸規格（AoIP或AES/EBU)和兩種聲道數輸出的選擇（20 或 32聲道）。

AES/EBU 相容性高，設定容易，相當適合家裡已經有高階家用DAC的玩家。AES/EBU 立體聲DAC比比皆是，但多聲道DAC的選擇並不多。最有名的就是Okto dac8 Pro。這部產自捷克的Okto DAC在ASR評測得分亦屬名列前茅。

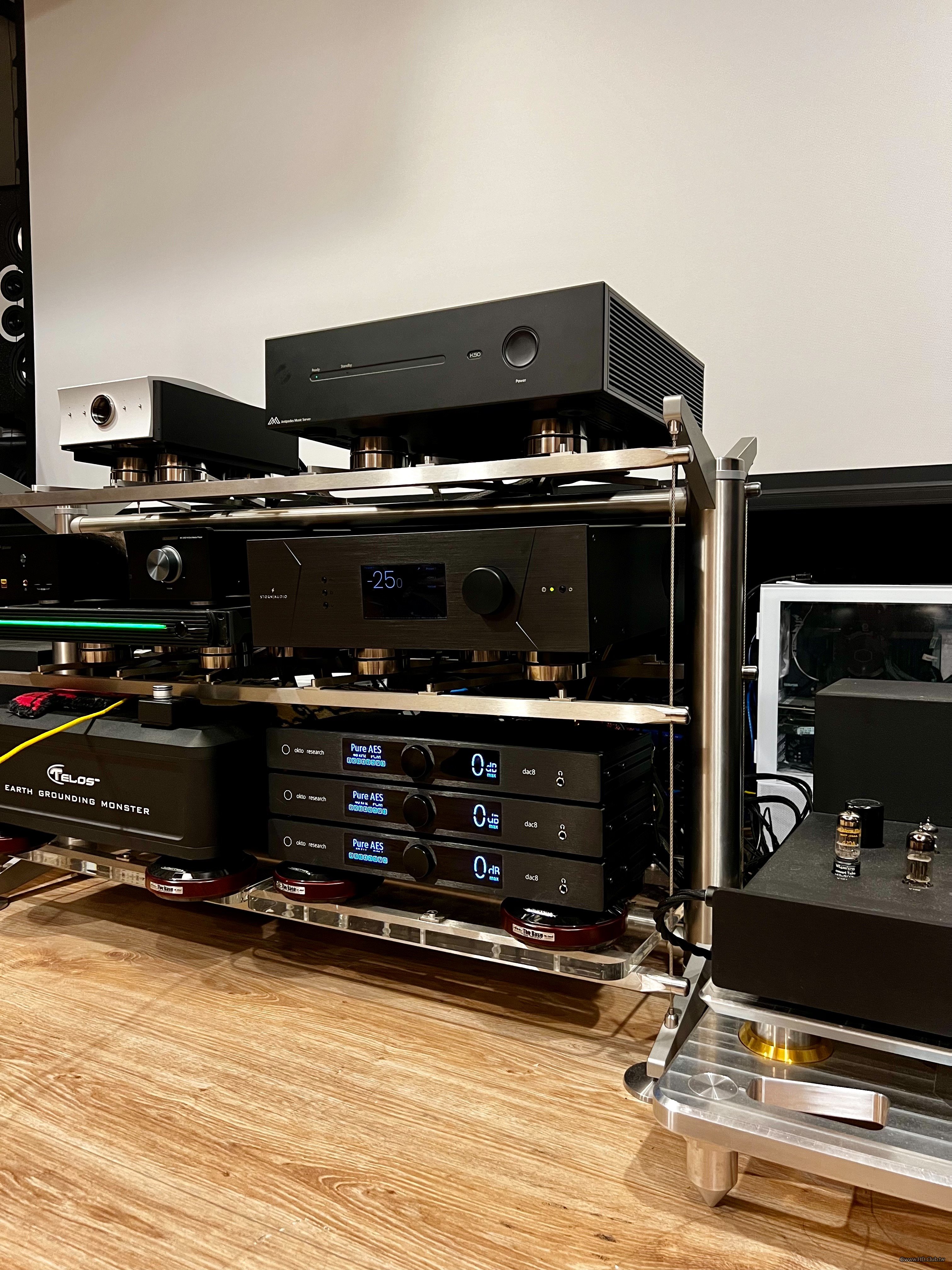

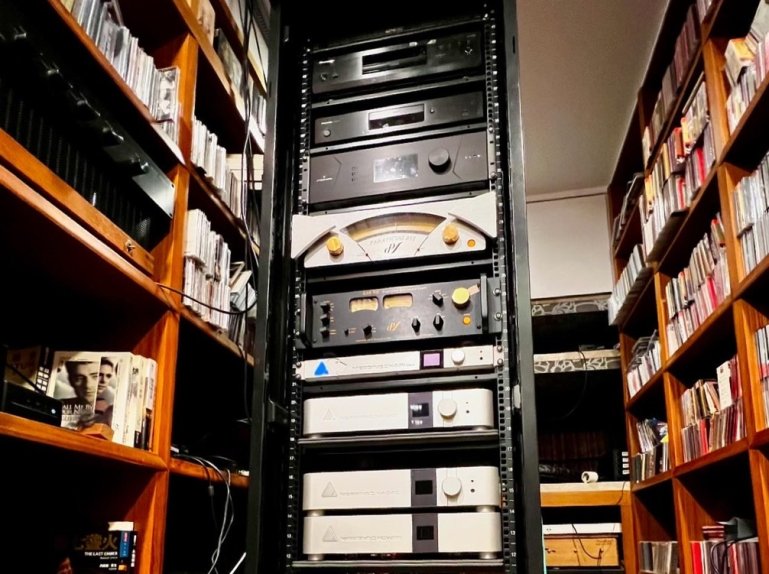

鼎鼎大名的發燒劇院玩家唐文啟兄最新引進的 ISP/EVO 即是走AES/EBU架構。搭配 3部8聲道 Okto DAC，及1部Mola Mola Tambaquei 2聲道 DAC。整套系統共有26個聲道，是毫不妥協的壯觀架構。

支援AoIP多聲道DAC的選擇比較複雜，AoIP的主要傳輸協定是AES67。AES67是由音頻工程協會（Audio Engineering Society, AES）制定的音頻網路標準，旨在增進不同製造商和技術之間的網路音響設備的相容性，是AoIP器材之間傳輸的基礎。在AES67框架底下則分了多個小支系，Dante和Ravenna是其中兩派。所以Dante器材若要跟Ravenna器材順利跨接，就要雙方各退回至AES67模式下進行。

Dante廣泛應用在專業PA或錄音工程領域，架設base非常多，是很成熟的網路音頻傳輸技術。所以網上找AoIP 多聲道DAC，大部份會是Dante的器材。但使用Dante會比其他協定的器材稍貴一點，因為每一套Dante器材都會內含授權費用。Ravenna 則是一個開放標準，而且在支援規格上比Dante更高、更廣泛，甚至可支援DSD/DXD。Ravenna的多聲道DAC的選擇就相對少了些，最代表性的當然就是Merging的產品。風暴的Evo AoIP版本身預設協定就是Ravenna，所以跟Merging的器材相匹配非常容易，可說是天造地設的一對。Ravenna器材的控制軟體是Aneman，Dante器材的控制軟體則改成Dante Controller。

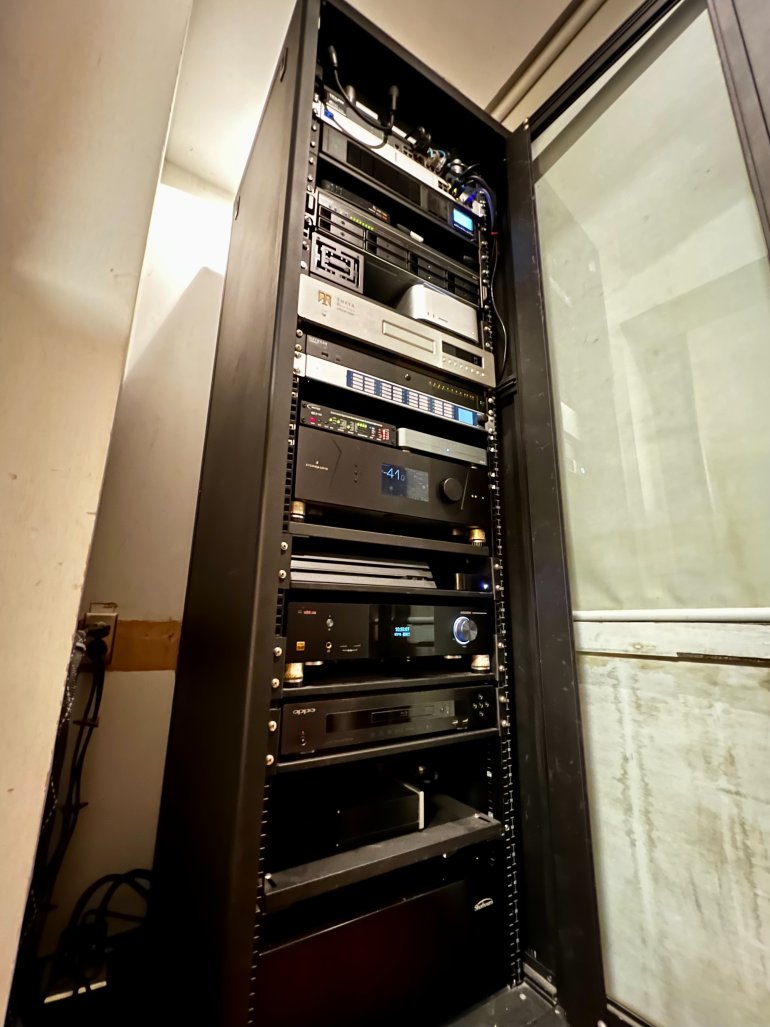

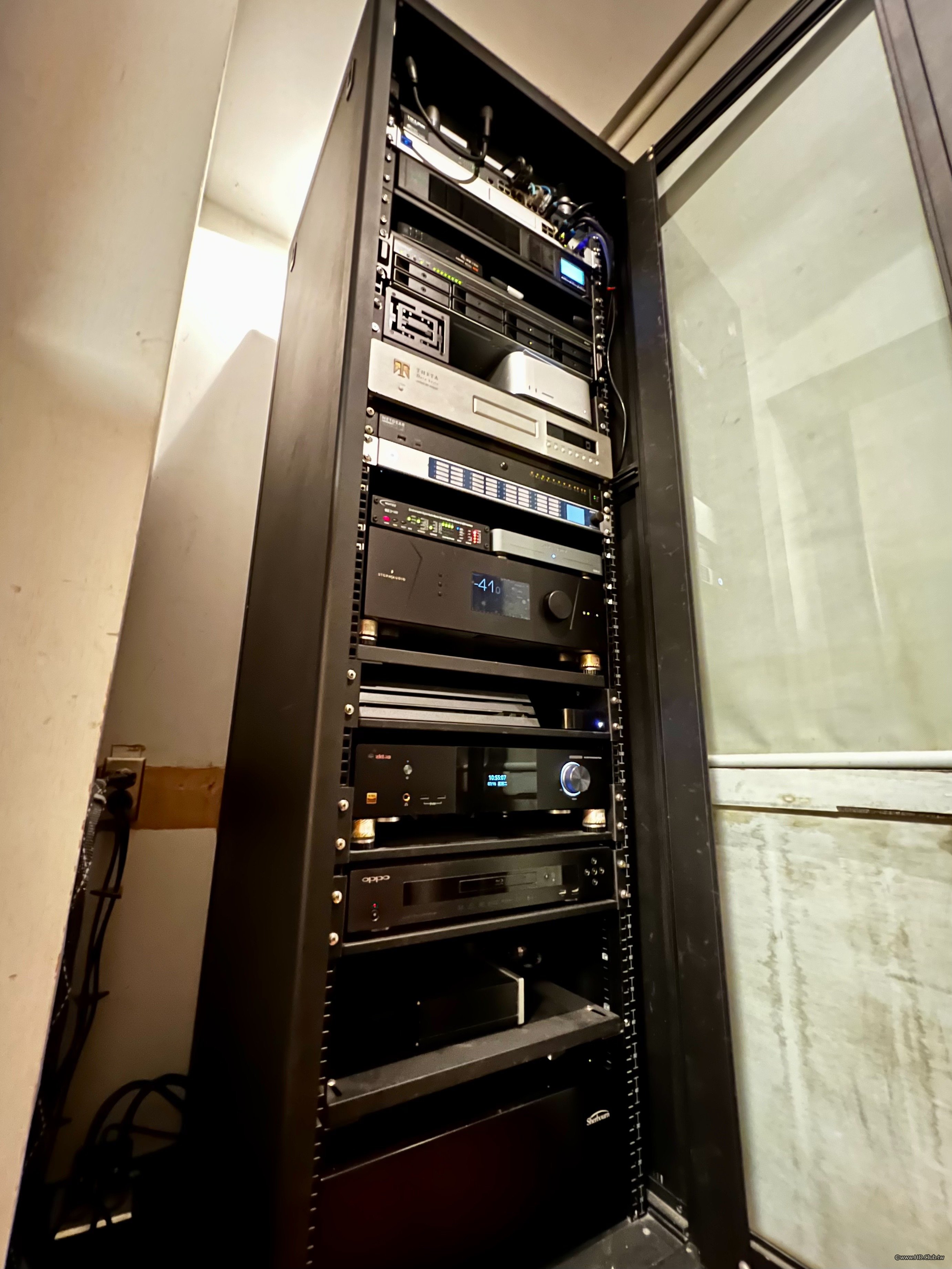

由於我的機櫃可用空間有限，我要的多聲道DAC希望能簡單乾脆，一台32ch數位處理器接一台32ch DAC最好。市面上可選擇性也不多。眾多可選擇的機型中，心裡最喜歡的就是RME的M-32 DA Pro II-D了 ，型號裡最後的"D"指的就是Dante。也謝謝唐文啟兄幫忙接洽代理商米地摩爾訂貨，這台聽說也是國內第一部，從訂貨到手上花了快兩個月時間。

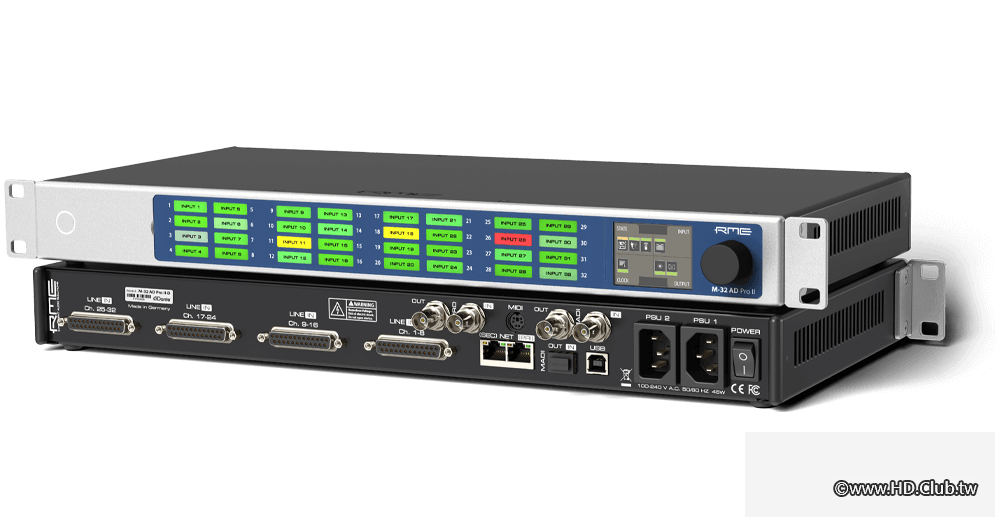

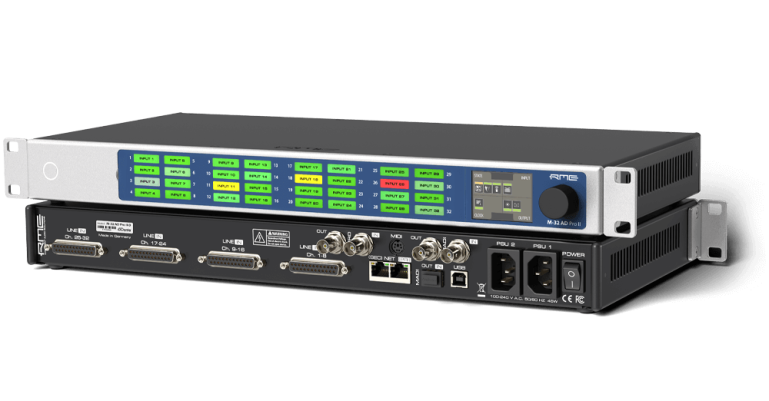

RME 這款多聲道DAC是專業錄音室機種，設定非常簡單直覺。開機宛如身處聖誕節情境七彩跑馬燈。這些搶眼的燈光不是裝飾用，是方便錄音室的工程師很容易地在遠處就能判斷各聲道的訊號狀態。輸出三段可調大約在+24 dBu, +19 dBu, +13 dBu @ 0 dBFS，也就是12.28Vrms, 6.9Vrms, & 3.46Vrms。對家庭劇院設備來說相當的大，一般採用最低檔的輸出就綽綽有餘。我目前還在測試各檔位的不同之處，還沒最後決定。

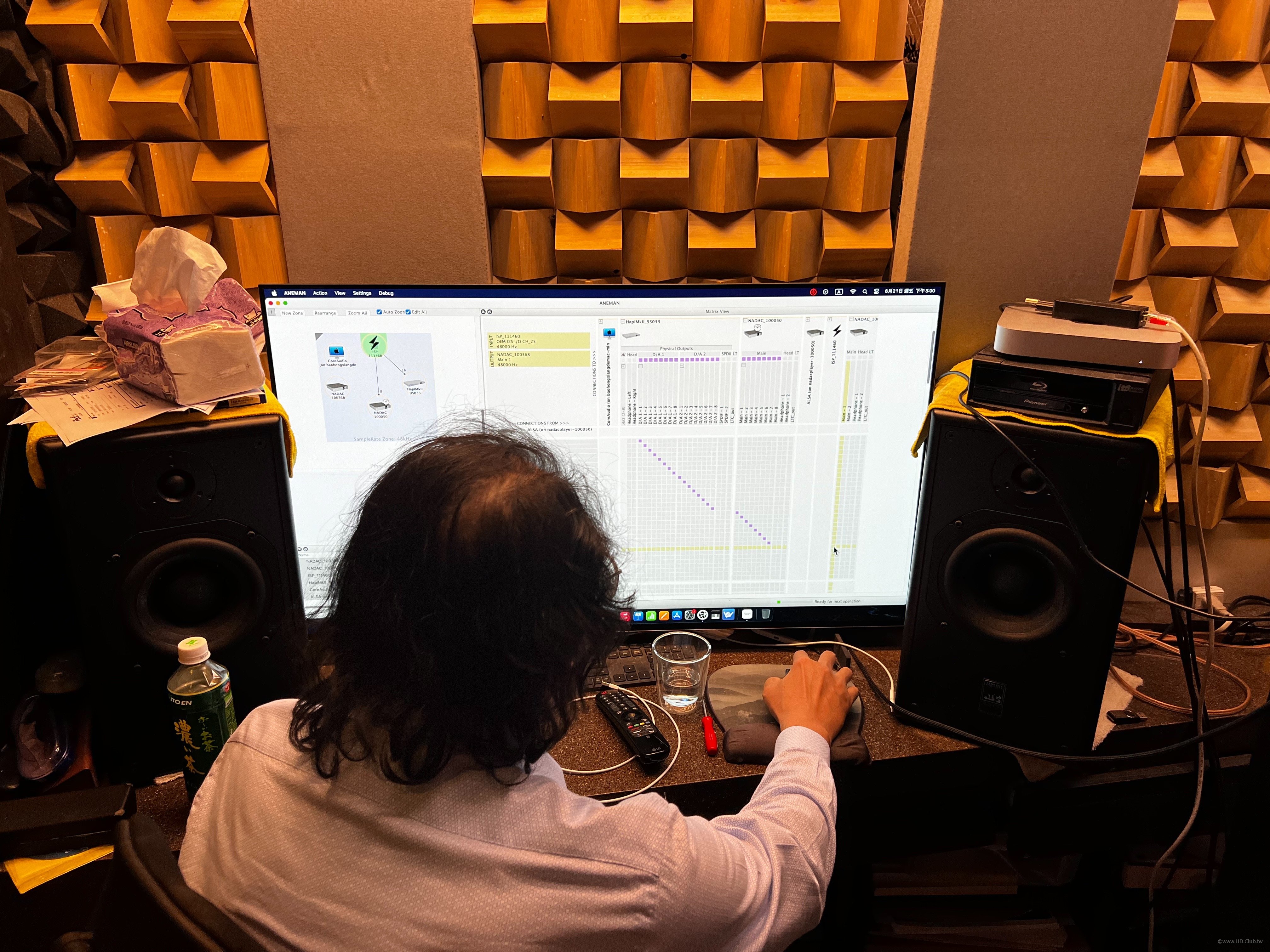

要上手安裝這兩部機器其實心中是忐忑不安的，因為我對AoIP完全沒經驗。而事實上AoIP的前期設定門檻的確是比較高。所幸本人網路架構知識還算可以，風暴設定我沒問題，再加上法國風暴客服蠻積極的支援，還有詹君儀大哥放心讓我先操刀，累積經驗。所幸不辱使命，風暴ISP EVO連上我的Dante和詹大的Ravenna兩套不同的AoIP系統都能穩定發聲。

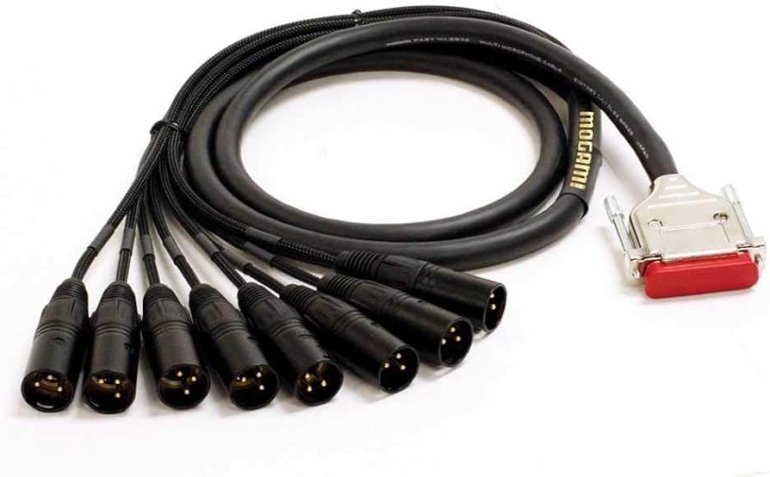

別以為花了兩筆大錢就算結束了，32個平衡接頭要接需要4條DB-25的蛇線。這蛇線可以國內找人做。我比較信任廠線所以買了4條Mogami Gold最短的蛇線。從亞馬遜網購，每條到手約8000台幣，4條真心不便宜啊⋯⋯

安裝開始

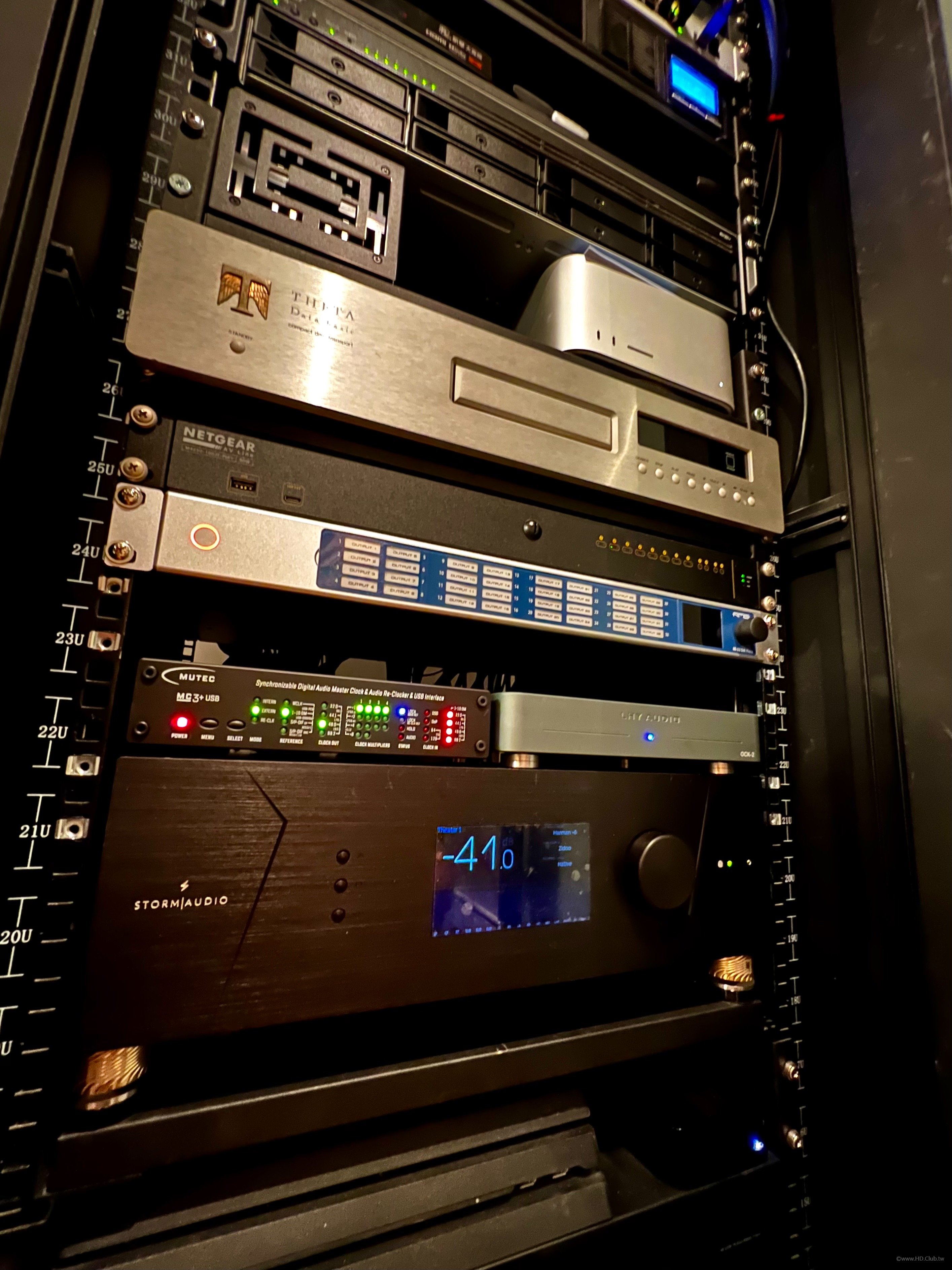

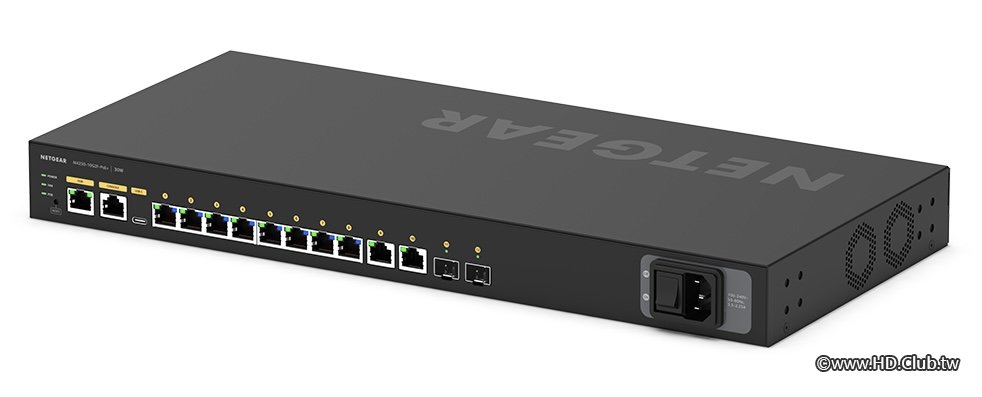

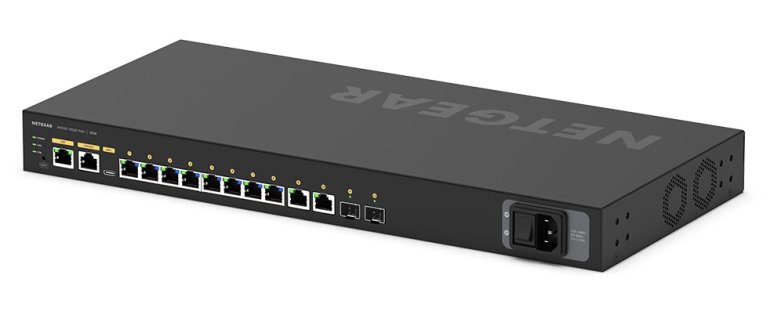

器材就位，開始安裝的流程。首先就是Evo 與多聲道DAC之間要有一個橋樑-網路交換機。當然Evo也可以直接一條網路線接RME即可，容日後實驗過後再po文說明。這個交換機最好是AoIP專用，不建議把它跟一些不相干的IoT器材混在一起，以免影響頻寬穩定性。我跟詹大都選擇了Netgear M4250系列的機種，也都帶有POE(Power Over Ethernet) 網路自帶電力的功能。實際聽感上POE也真的有蠻大的影響。在取消POE供電後，Netgear音質才稍被詹大接受。

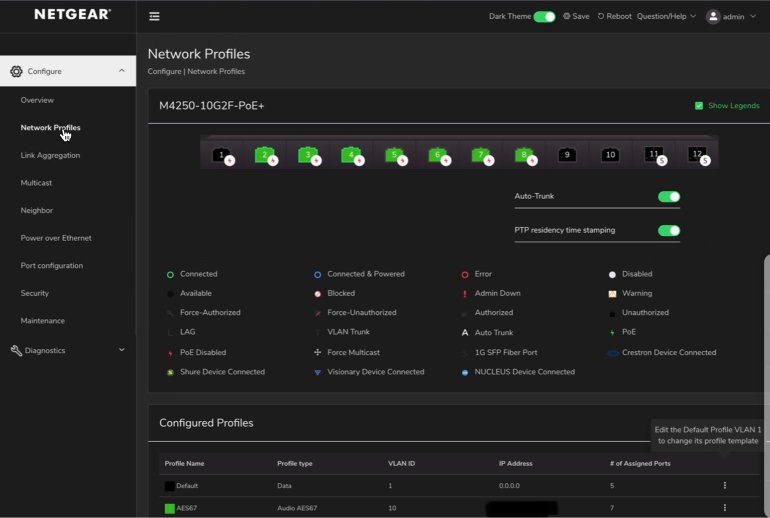

Netgear M4250 有針對AoIP優化的功能。對不熟IP網路設定的人，只要套入相對的profile即可，非常方便。

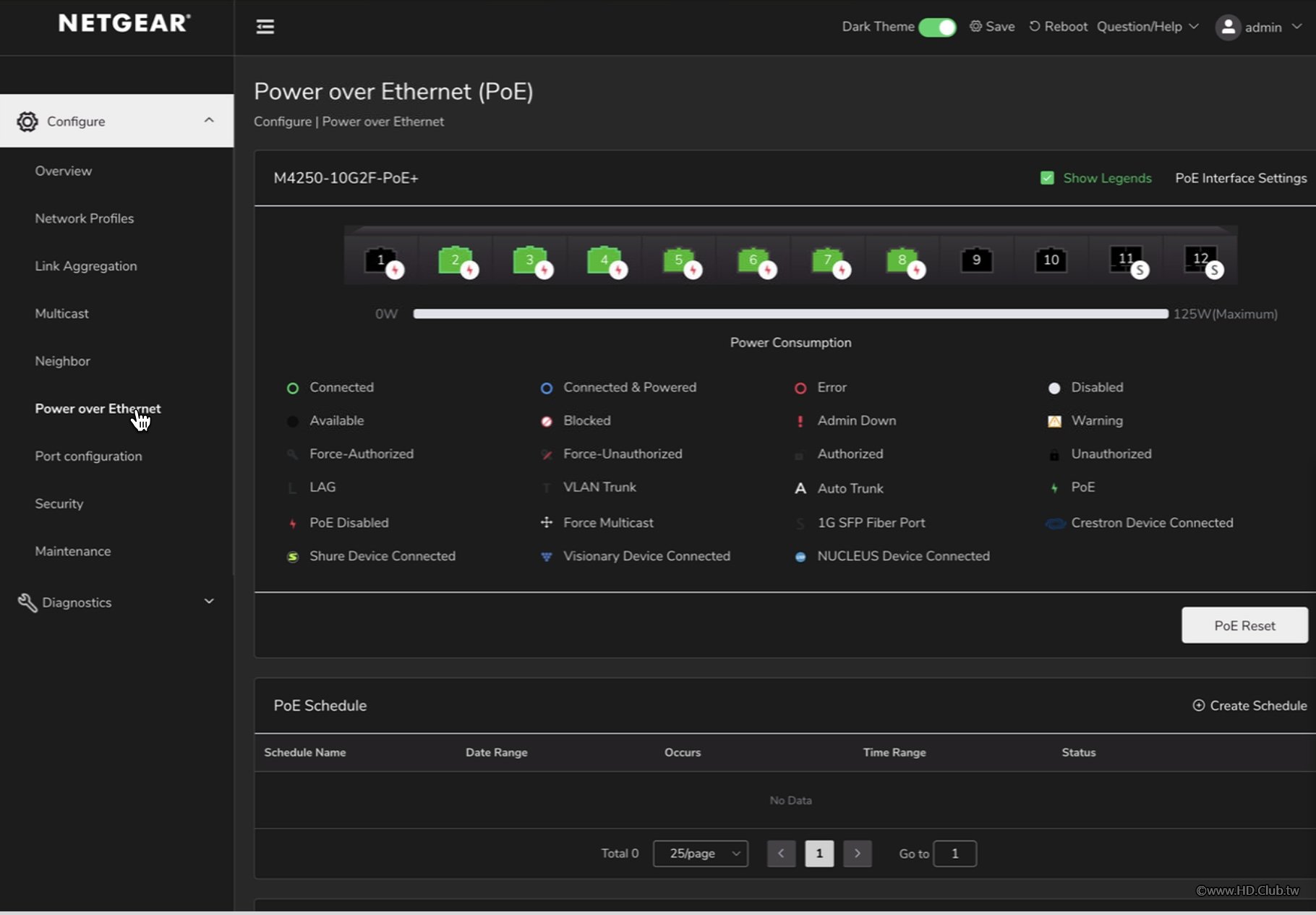

除非有POE的需求，強烈建議把POE給關了。聲音會好一些。

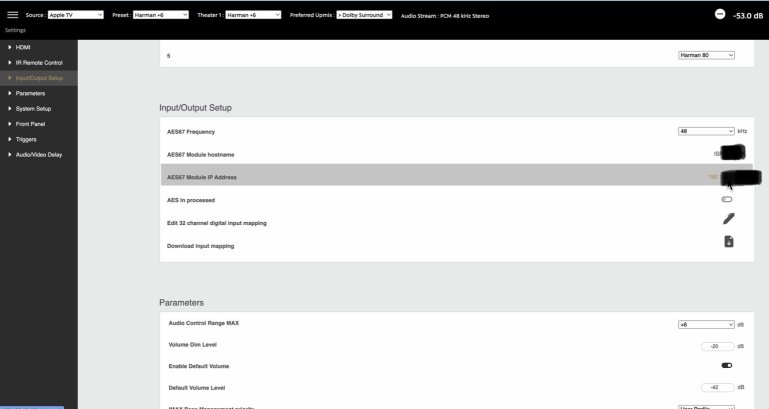

接著風暴ISP Evo的AoIP設定。可以從下圖灰色的地方點入AoIP的操縱介面。

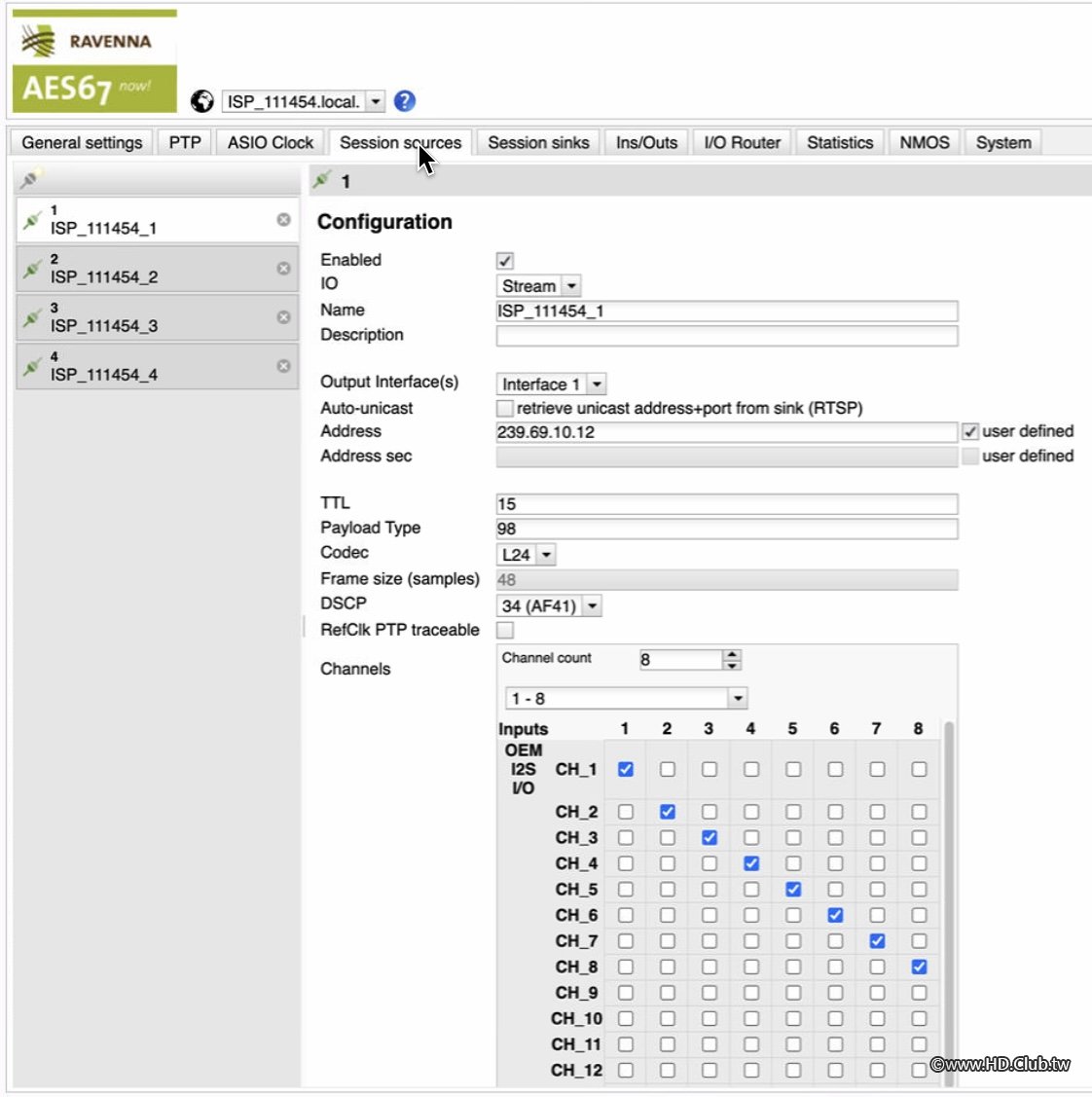

進入後，這個部分是定義Evo輸出的port，共32個，8個一組，共4組。

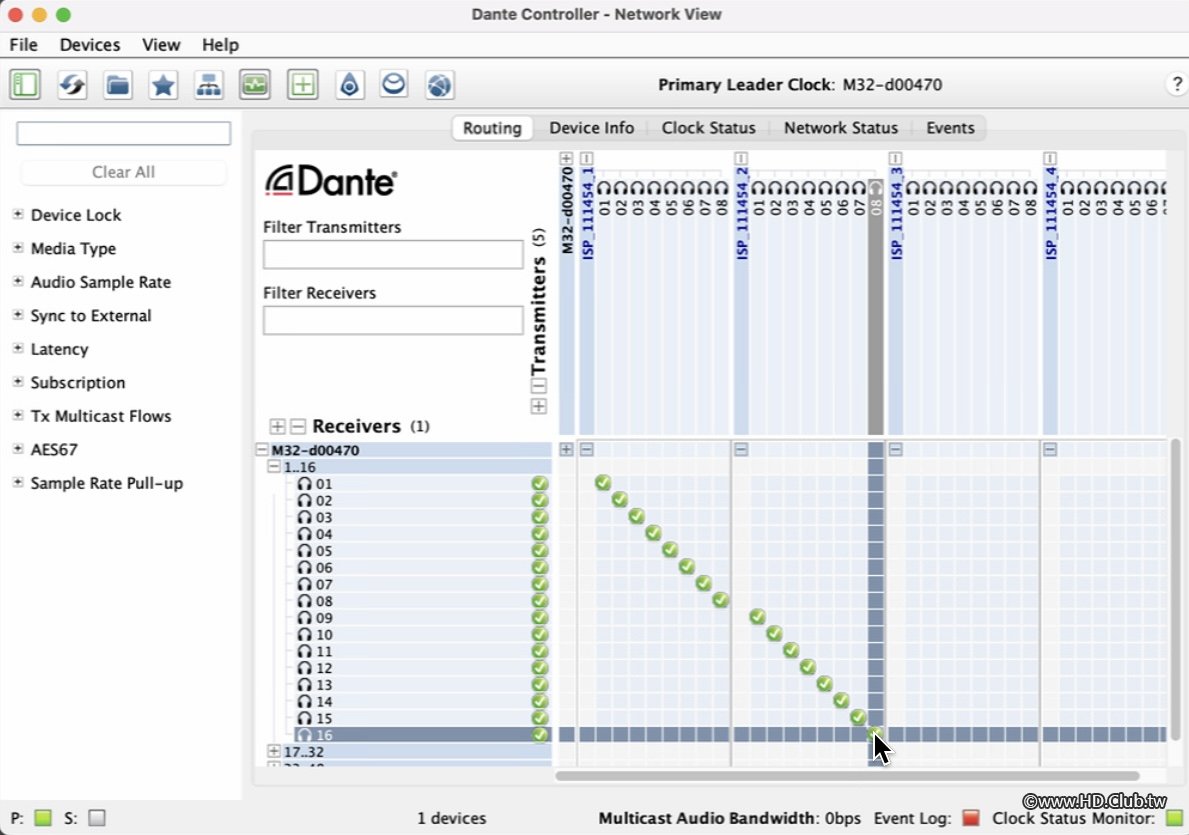

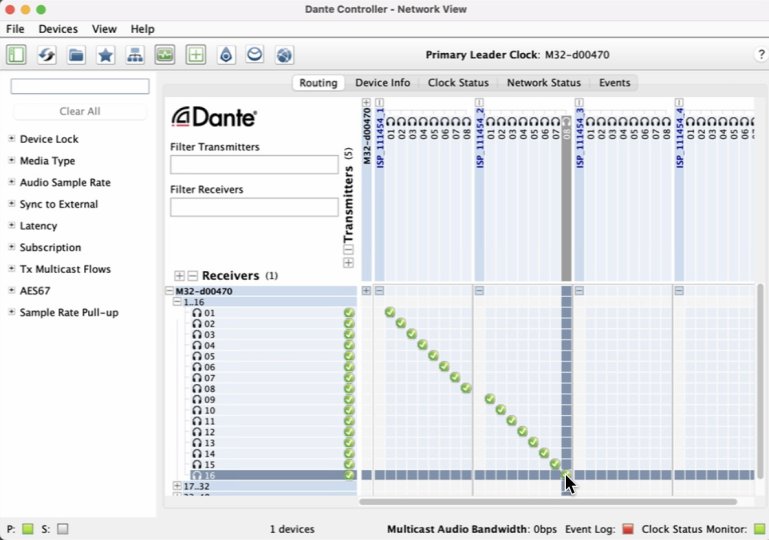

再來就可以為Evo/RME配對了，用的軟體是Dante Controller。設定正確的話XY軸就會出現可傳輸與可接受的器材名稱。點選陣列式方格來對應器材的輸入輸出，連線成功即顯示打勾✅。

外掛時鐘

談到AoIP，不免要說明其底下一項特殊的功能，那就是PTP精確時間協議（Precision Time Protocol），PTP提供網路器材間精密的時間同步，以確保多個音頻設備在網絡上的精確協同工作。在我的例子裡，Dante Controller可以指定我的RME做為時鐘的參考來源，風暴Evo的時鐘這時候就與RME內部時鐘同步。恰巧RME還有外接時鐘的選項，這時搭配相噪極低的外接主時鐘，讓整個網路器材全部經由PTP來分享並同步這部外接高性能的主時鐘。

外接時鐘可以提供更穩定和精確的時基信號，減少數位音頻訊號在傳輸和處理過程中的時間抖動(jitter)。穩定的時鐘信號可以使數位音頻設備更準確地處理和還原音頻訊號，增加聲音的細節和透明度，明顯改善聲音的純淨度和細膩度。改善jitter可以更好地處理音樂中的微小動態變化，從而提升音樂的動態範圍和層次感。甚至可以提升左右聲道的平衡和分離度，使立體聲成像更為準確和穩定，音場更具立體感和空間感。這兩週實測這外接時鐘架構的結果相當的棒，聲音表現非常令人振奮。舉例就像近視眼鏡戴上那一瞬間，什麼都一清二楚了。

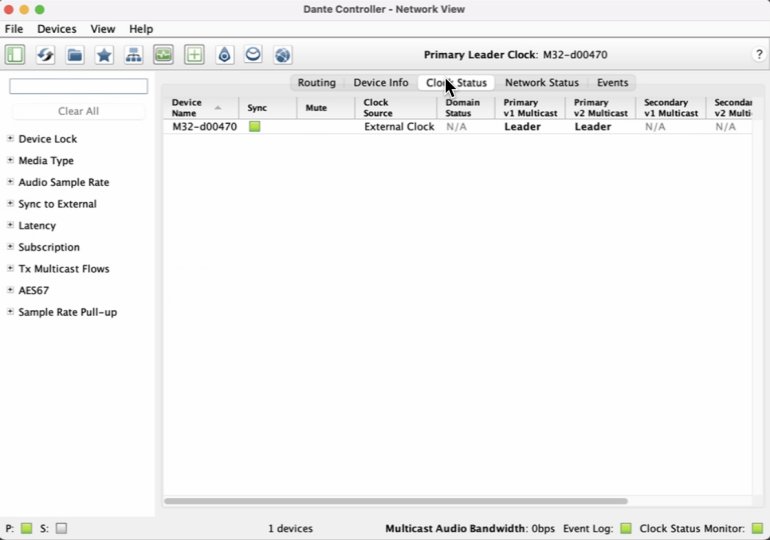

在Dante Controller裡有一個「Clock Status」，裡面可以知道目前時鐘來源是來自RME M32的外接時鐘。

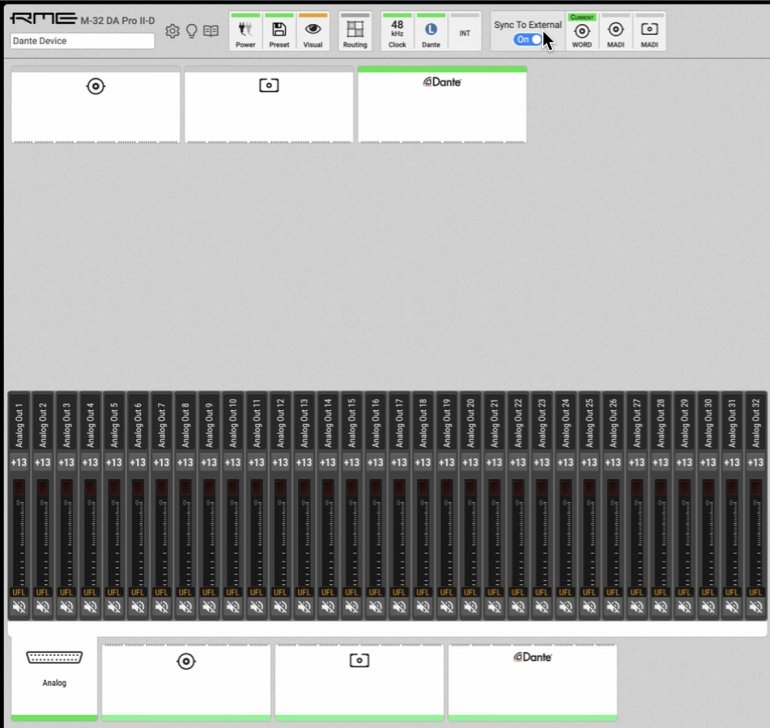

外接時鐘則是在RME M32的內建網頁中設定。

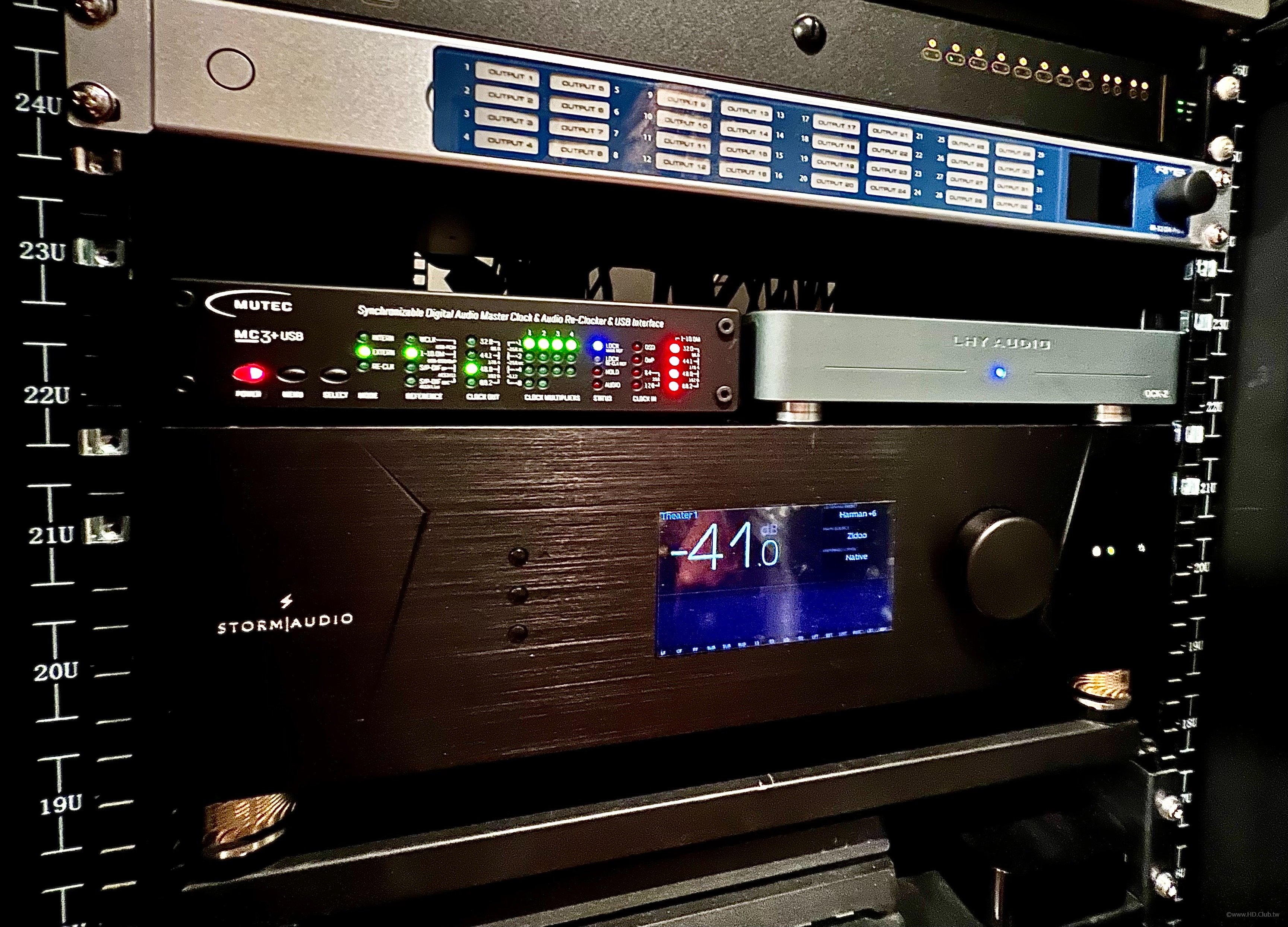

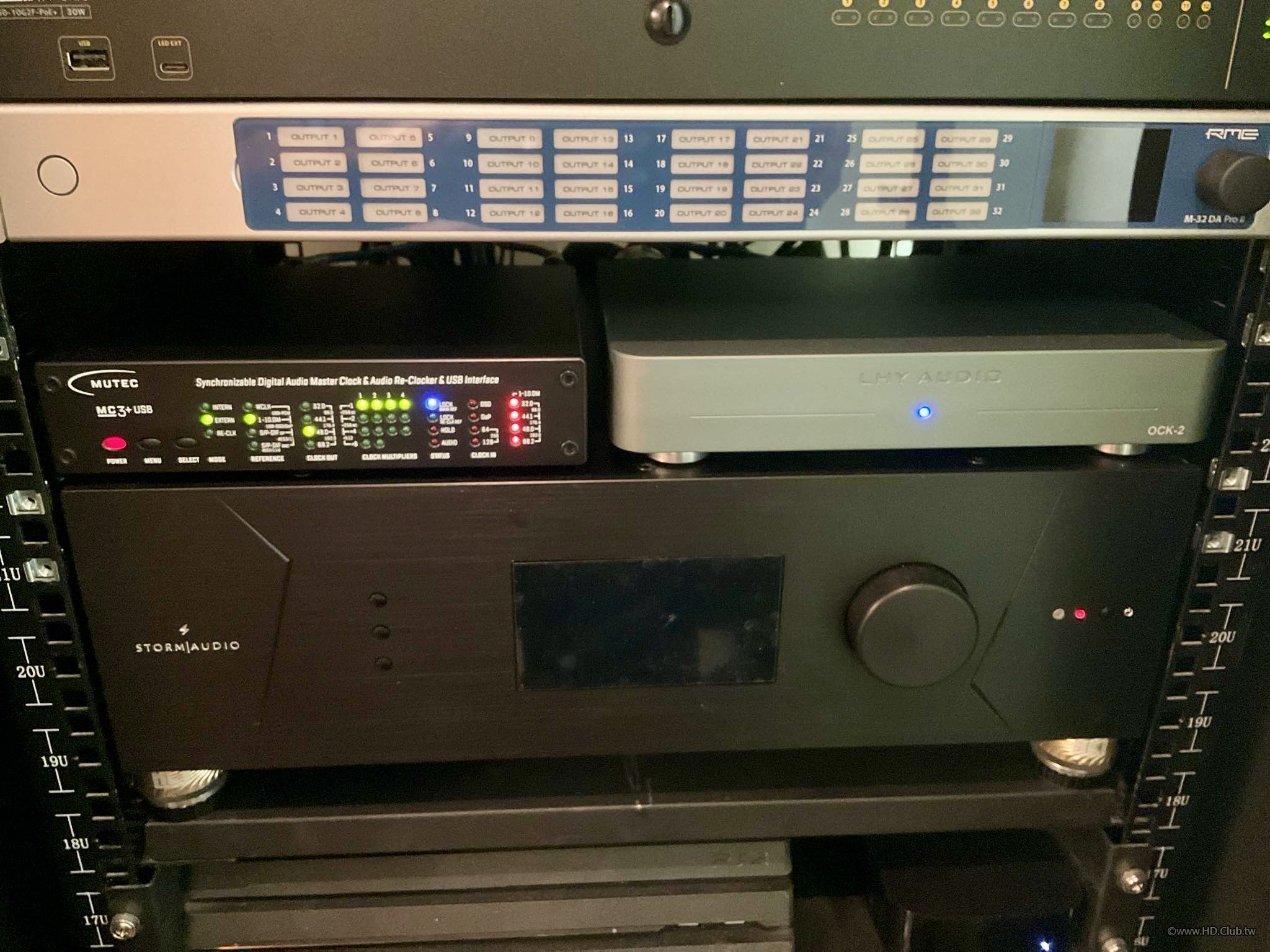

我的系統時鐘有三層架構，第一層是RME的內建Oscillator 振盪器。第二層是外接的Motec MC3+USB 提供更準確的Word Clock 48kHz時脈。第三層LHY 老虎魚的OCK-2提供10mHz的Master Clock精準時脈，有非常低的相位噪音(Phase Noise) -115dBc/Hz，CP值頗高。

RME的聲音，剛開機給人的印象是細節很多、定位清楚，低頻很飽滿紮實，有德國人給人們的傳統感覺，拘謹、端正、注重細節。聽了一段時間後，每天都有新的感動、體會。當然這是風暴+RME DAC一起合作的聲音表現，這已經超過我原有高CP值的HTP-1處理器很多，也符合我原本對風暴處理器外接DAC聲音表現的期待。而外接時鐘這部分的進步則意外地、完完全全地超越我的期待。這些年從來沒有在一套劇院設備聽到如此高規表現的聲音。

這張Angus & Julia Stone的Down The Way專輯第一首和第二首歌「Hold On」「Black Crow」錄音蠻強調鼓聲的。用RME內建時鐘聽，每一個打下去的鼓點很大，人聲也是大了一圈，形體線條模糊。切換成外接時鐘後，每個鼓點都敲得又准又狠，人聲嘴形清楚，像是看得到表情ㄧ般，非常鮮明。


Ed Sheeran 的「Shape of You」是一首非常流行的歌曲，融合了舞曲和熱帶浩室的元素。Ed Sheeran的嗓音在這首歌中經過了混響和延遲效果，使得人聲更加富有空間感。他的演唱方式充滿了節奏感，與背景音樂緊密結合，儘顯這套系統大動態的優勢與爽度。聽這首也跟聽前面介紹的那張專輯一樣，鮮明的音色會讓你一直想提高音量，動態也會一直持續增加，儘管達到非常高的音量，也不會讓人覺得有任何毛躁刺激感。


Christel Alsos的「If You Knew Me Now」是一首情感豐富的歌曲，她的嗓音溫暖且富有細膩的情感表達。曲中深沈有彈性的低音，以及深邃的迴音是我聆聽時關注的重點。在我的系統裡，我能聽到主唱歌聲更好的密度與柔順度。迴音裡也透露出相當多的空間細節。


心得小結

最後說到風暴ISP Evo⋯對我來說它就像天命之子，當初發表的時候心中其實已經默認理想的處理器就是它了！一路走來也從沒改變過。Evo也還是目前市面上唯一純數位輸出的處理器，支援的聲道數多達32個（處理24個），也同時支援AoIP兩種陣營（Dante、Ravenna)的眾多器材。Evo為這個AoIP系統提供了一個高性能、穩定且易操作，以HDMI為基礎的影音平台。內建的Dirac ART也讓玩家輕鬆的應對空間上棘手的低頻問題。風暴Evo也釋放了傳統風暴的類比處理器對聲音的限制，讓發燒玩家依據自己的喜好，搭配各樣的發燒DAC。就像唐大Evo搭的Okto + Mola Mola，詹大Evo 搭Merging Hapi II + NADAC，或是我的Evo 搭 RME M-32 DA Pro II-D Dante。這三套Evo系統都能聽出超越類比輸出風暴處理器，極為出色的音響表現。

這套風暴ISP Evo+RME+時鐘組合讓我體驗了多聲道影音聆聽的新高點。家庭劇院進入更高境界的音質殿堂我從風暴ISP Evo開始！
