2025/03/21 更新
- 錄影軟體 MiSeTe4K Recorder アルファ版9
- 預約節目表軟體 番組ガイド for MiSeTe4K Recorder v1.3
- 即時收視方式 TVTest + dantto4k
- 檔案轉換軟體 mmts2ts.cmd
寫在一開始
請注意本篇文章僅適合 "既有 BS 衛星收視者" , 並不適合 "從零開始入門"
如果您尚未具備 BS 衛星收視環境與設備, 建議您先以一般接收機+天線碟盤開始自學, 或是尋找有信譽的業者協助安裝
使用 PC 收視/錄影 BS4K/8K 的優點
- 無須具備 HDCP 2.2 (BS4K) 或 HDCP 2.3 (BS8K) 顯示器
- 只要顯卡具備視訊硬體加速 BS8K 也能收視 (目前市面上無單機 BS8K 接收器販售)
- 錄影的儲存媒體沒有限制 (HDD/SSD/USB/SD記憶卡 皆可)
- 錄下來的檔案可以在任何電腦環境解碼 (可 A 錄 B 解)
使用 PC 收視/錄影 BS4K/8K 的缺點
所需硬體:
如需即時收視, 4K 頻道須具備 nVIDIA GTX1650 以上顯示卡, 或是 Intel Core i 第十一代以後的內顯
BS8K 即時收視則須具備 nVIDIA RTX3050 以上顯示卡, 或是 Intel Core i 第十二代以後的內顯
因 nVIDIA RTX3050 以後的顯示卡皆具備 HDMI 2.1 - 8K60Hz 輸出, 欲收視 BS8K 者建議外加顯示卡
而內顯尚未見過能支援 8K 輸出的 HDMI 介面
因 Friio 4K 以及 Max M8 尚未正式販售, 本篇將以的設定方式以 PT4K 為主, 將來若 Friio 4K / Max M8 上市, 理論上只要更換 BonDriver 應該就可代入使用.
在開始之前, 強烈建議您先找好一位具備 "理工電子長才" 的工具人, 在 ACAS 晶片這關比較不容易卡關
必需軟體 Visual C++ Runtime
Microsoft Visual C++ 可轉散發套件 x86 x64
x86 與 x64 皆需安裝, DumpTS 需要 x86 版, 預約錄影軟體 BangumiRokuga.exe 則需要 x64 版 runtime
選擇性軟體 .NET8 Runtime
.NET 8.0 執行時間
獨立解碼 ACAS 軟體 B61Decoder 需要用到, 如果只用 DumpTS GUI 則不需安裝此套件
即時收視需用到的軟體:
錄影需要用的軟體:
將錄下來的檔案解碼需要用到的軟體:
本站備份下載點:
MiSeTe4K Recorder Alpha9 2024_10_16.7z
(14.52 MB, 下載次數: 2)
番組ガイド for MiSeTe4K Recorder v1_3.7z
(5.04 MB, 下載次數: 1)
mmts2ts.zip
(983 Bytes, 下載次數: 2)
基本上, 在 PC 端收視或錄影的流程大致如下
- 天線接收訊號 -> PT4K -> ACAS 晶片解碼 -> 顯示卡輸出
- 天線接收訊號 -> PT4K -> 記錄為 mmts 已加密檔案 -> ACAS 晶片解碼 轉換為 ts 檔
現在可透過 dantto4k 軟體能夠直接錄下 未加密的 ts 檔 需要自備 ACAS 晶片以供 dantto4k 解碼
沒有 ACAS 晶片可透過 TVTest + SoftCAS 收看或錄 "未加密" 的 BS/CS110 頻道
ACAS 晶片
ACAS 並不像 B-CAS 流通於市面, 在一般市場上根本找不到販售管道, 唯一得到的方法就是從現有的 BS4K 機器當中拆出
這個部分如果有工具人協助會省下不少功夫
目前已知可容易拆出 ACAS 晶片的機種有:
其中, PIX-SMB400 / TU-BUHD100 / FT-4KS10 其實是同一台, 詳情請看此篇.

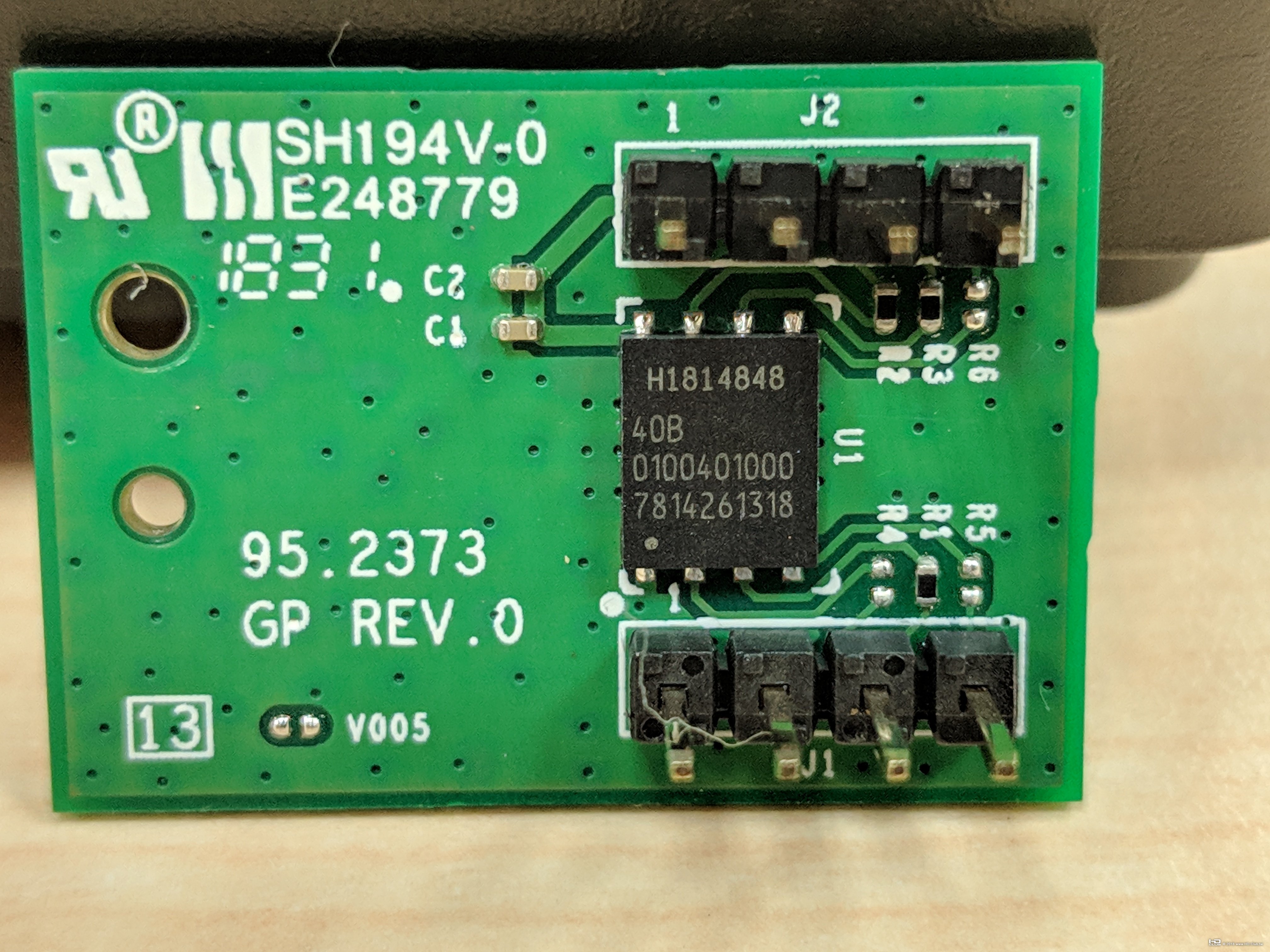

PIX-SMB400 / TU-BUHD100 / FT-4KS10 的 ACAS 是做在一張子卡上面, 可以直接拆出使用
Sharp 4S-C00AS1 是目前最賤價的 BS4K 接收機, 日幣四千多即可入手, 裡面的 ACAS 晶片也是以子卡的形式插在板子上, 可以直接拆出再透過轉接使用

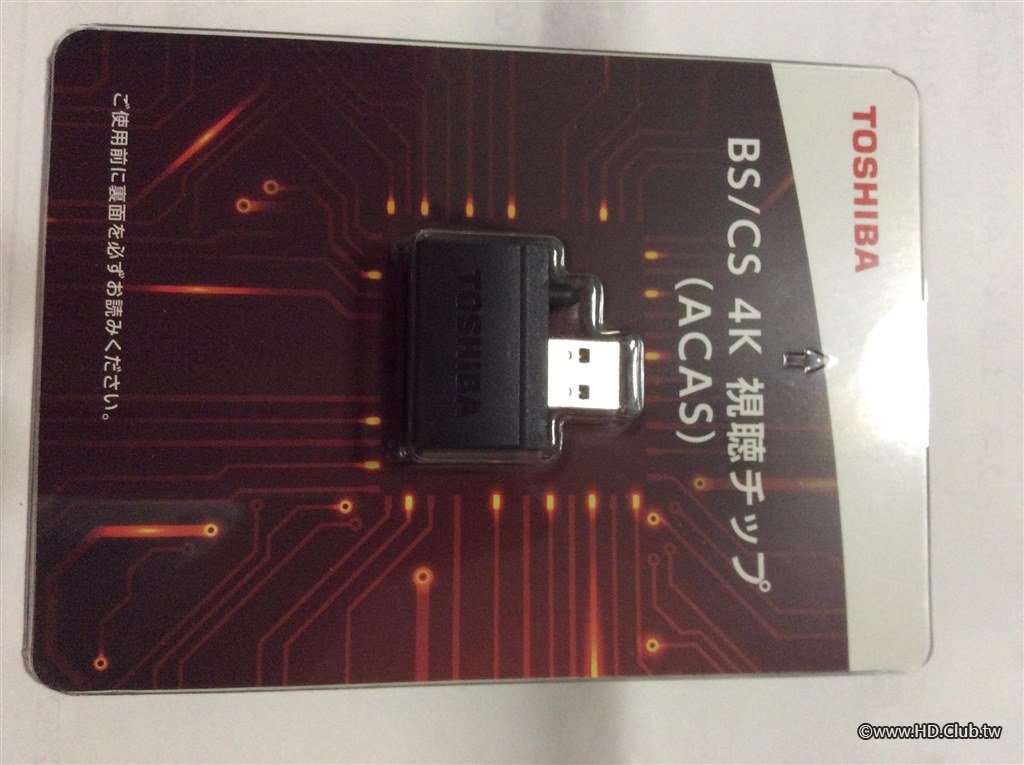

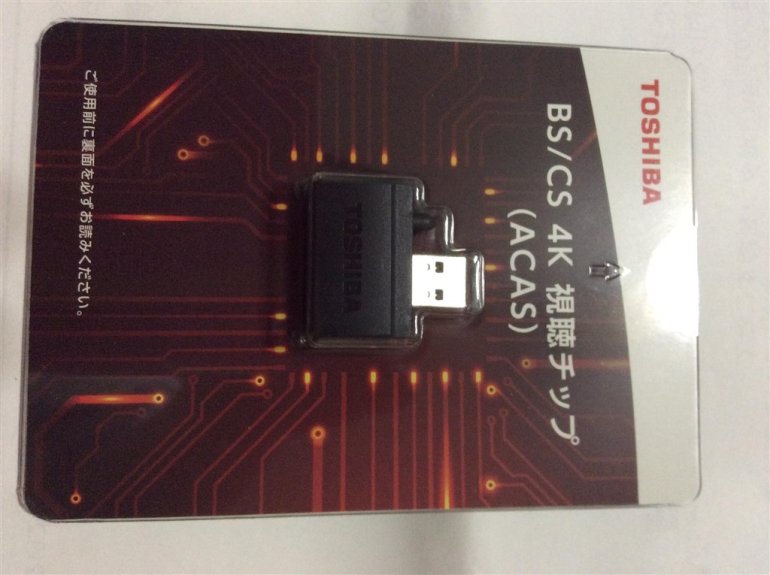

如果您有辦法弄到 TOSHIBA 的 4K視聴チップ, 亦可從中將 ACAS 晶片拆出使用

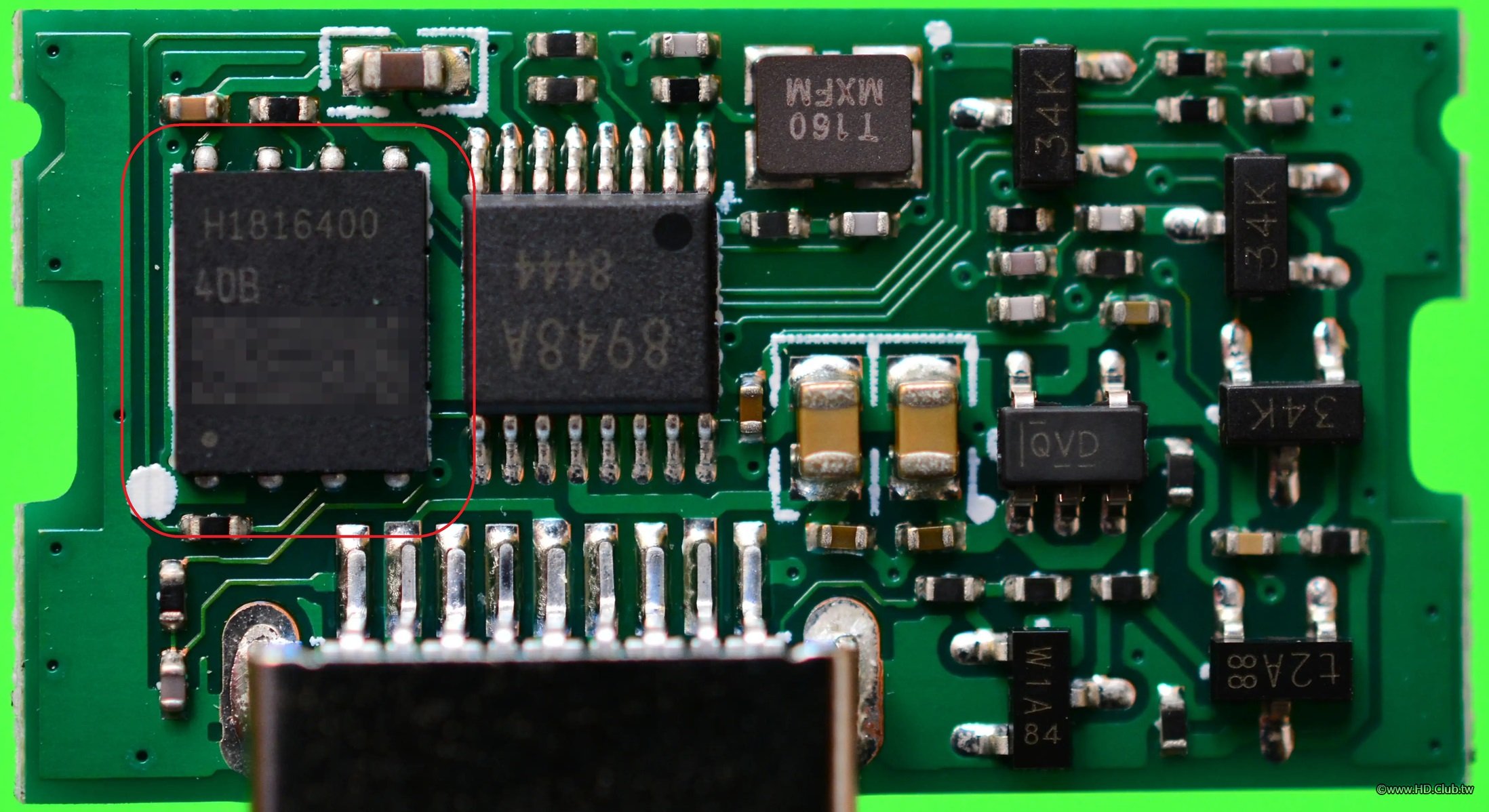

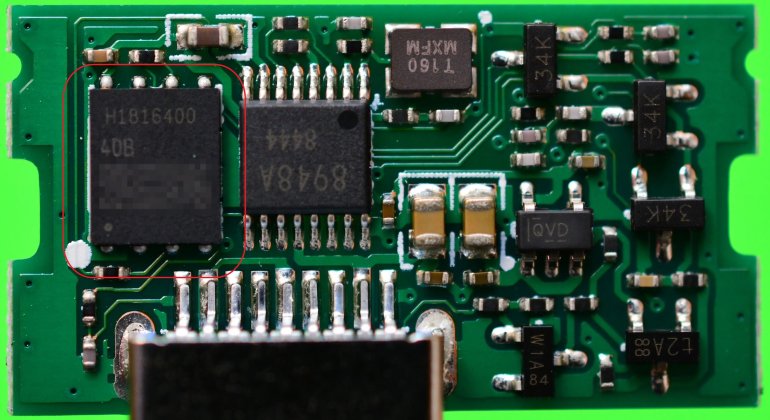

TOSHIBA 4K視聴チップ 拆開外殼後, 最左邊這顆晶片就是 ACAS

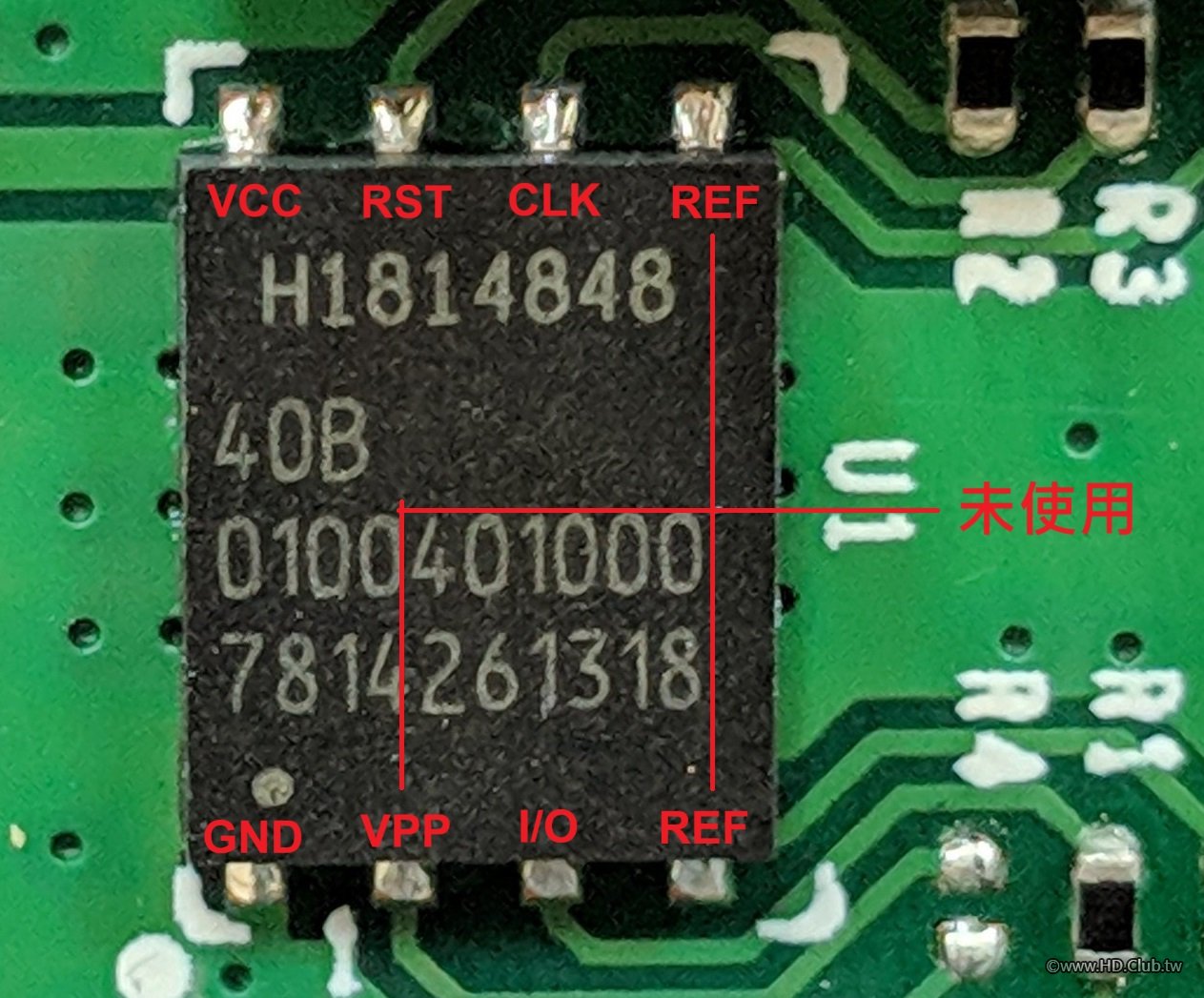

ACAS 接腳定義如下所示
- GND (Ground)
- Vpp [未使用]
- I/O (Data)
- Reserve [未使用]
- Reserve [未使用]
- CLK (Clock)
- RST (Reset)
- Vcc (Power)

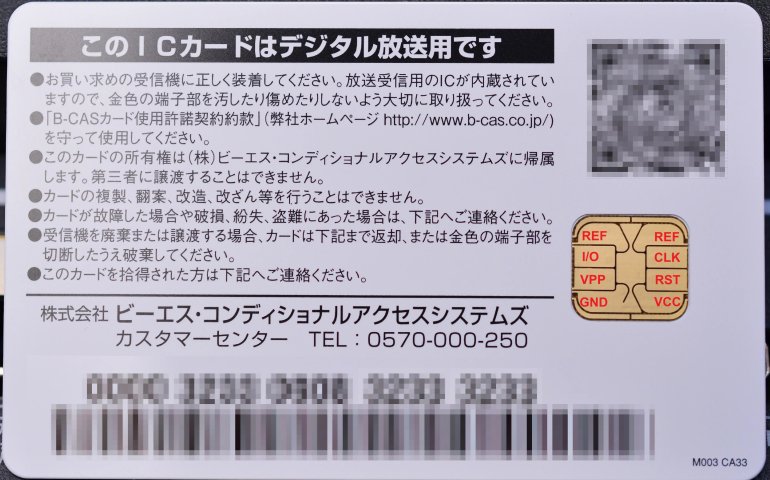

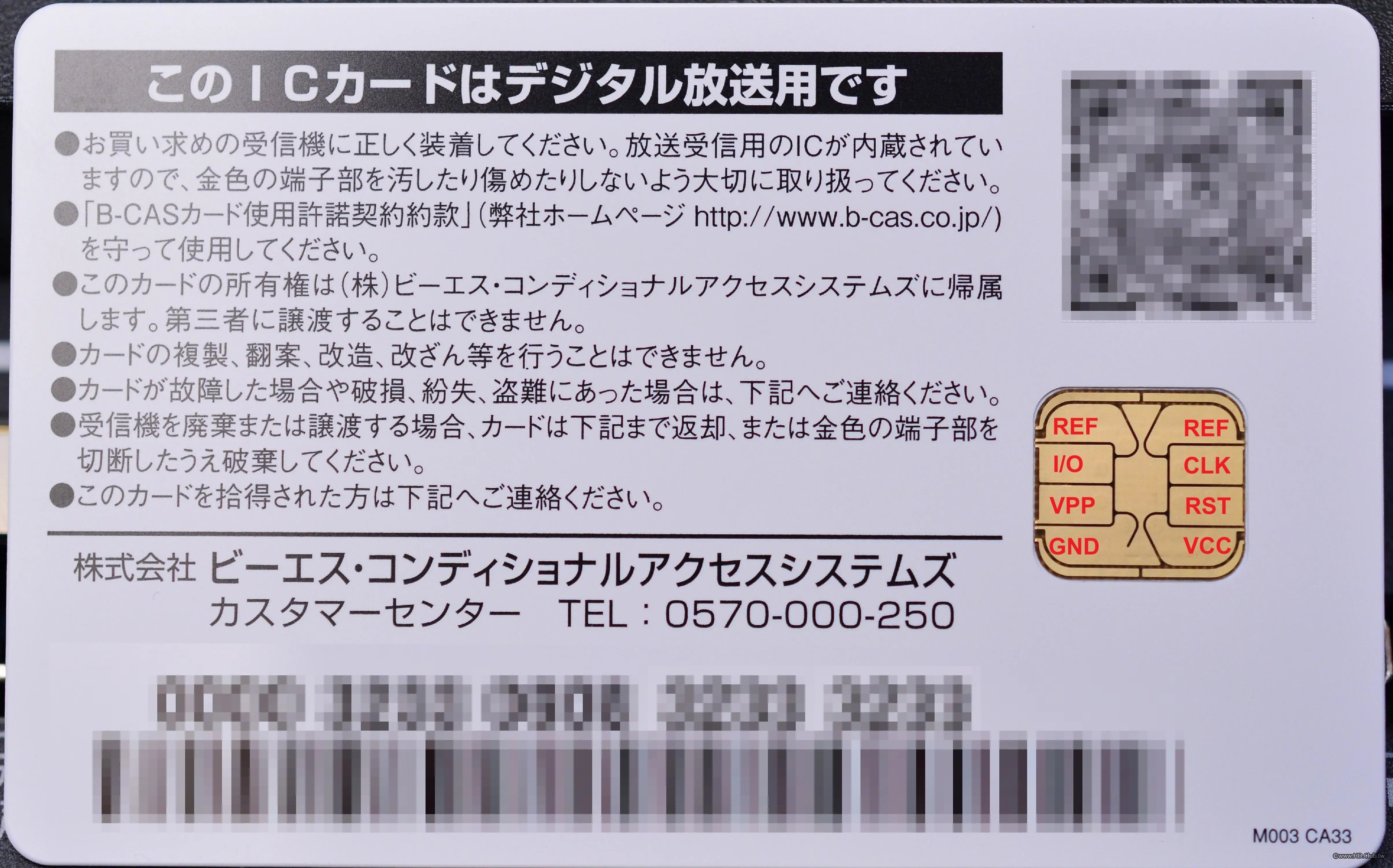

對照一般 B-CAS (smart card) 腳位定義, 其實可發現相對位置是一致的
一開始日本數位電視放送系統規定使用外插的 B-CAS 卡, 原因之一是當時 Smart Card 製作技術初期階段, 卡片使用壽命預期可能不比電視來得長
因此規劃為外部可更換式, 若卡片損壞可自行購買更換 (這點可在台灣的健保卡得到驗證, 像是本人的健保卡就曾經無緣無故損壞過兩次)
但是後來發現 松下製與東芝製 的 B-CAS 實際壽命比預期長非常非常非常久, 正常使用下損壞的機率非常低
新一代放送系統改採 ACAS 內建式不可替換晶片.
ACAS 與 B-CAS 晶片本質上是一顆微控制器 Micro Controller, 在系統中負責做加密解密動作
微控制器的重點在於韌體, 所以... 即使買得到 ACAS 空的晶片, 如果它裡面並未燒入運作的韌體也沒有用
因此, 現階段仍需從機器當中取出能正常工作的 ACAS 晶片.
ACAS 晶片目前已知有 40A / 40B / 70A / 70B / 03A / 03B / 04A / 04B 幾種形式
目前已測試 40A 與 40B 版本晶片可正常動作, 將來若測試過其他晶片會在此加註
將 ACAS 晶片取出後, 接著需要連上讀卡機, 有幾種方案可供選擇

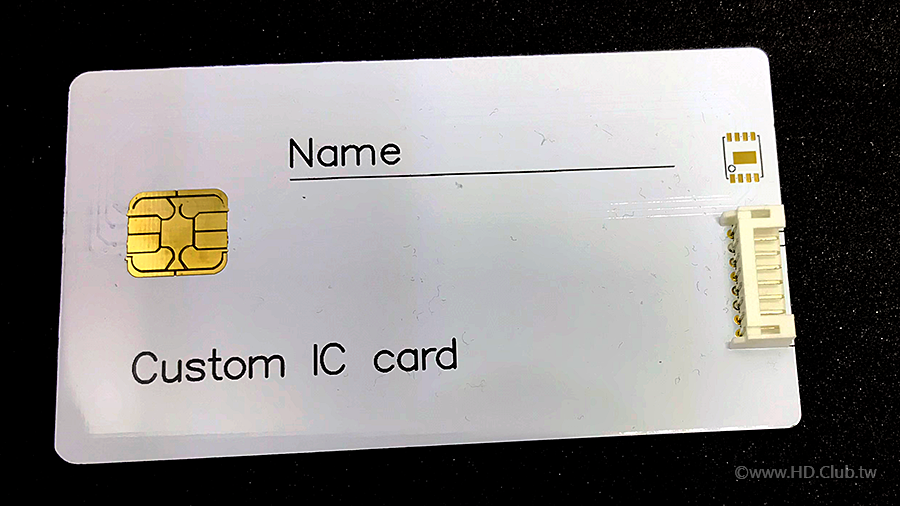

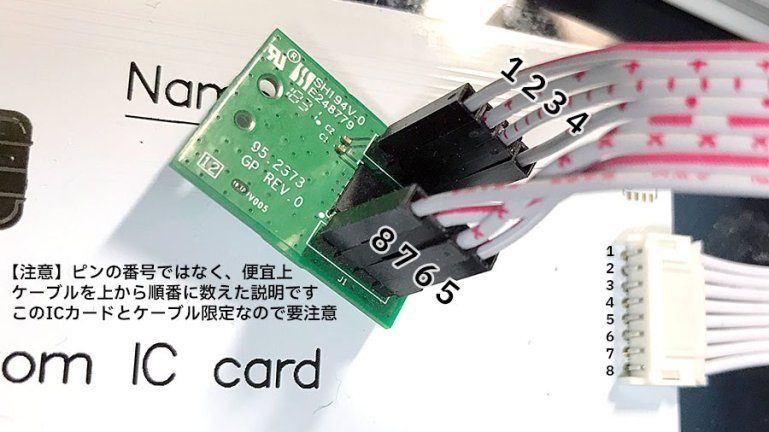

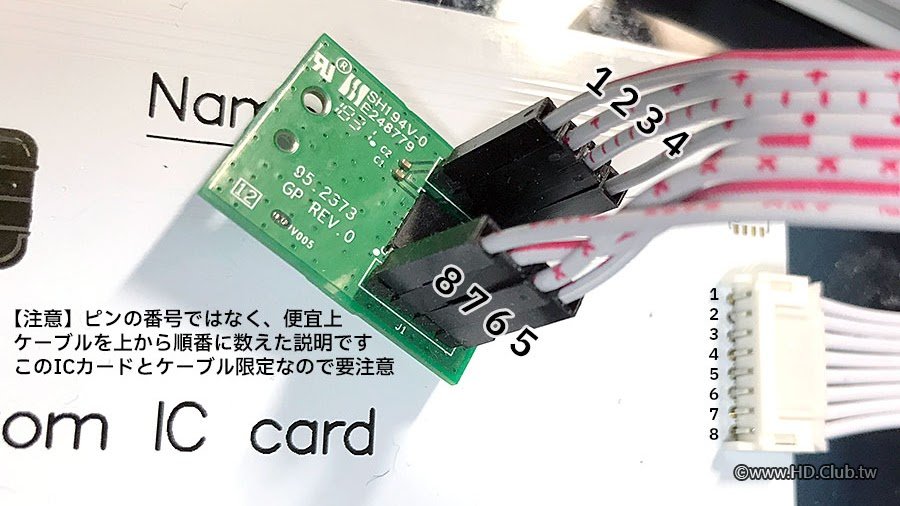

轉接卡 Custom IC card

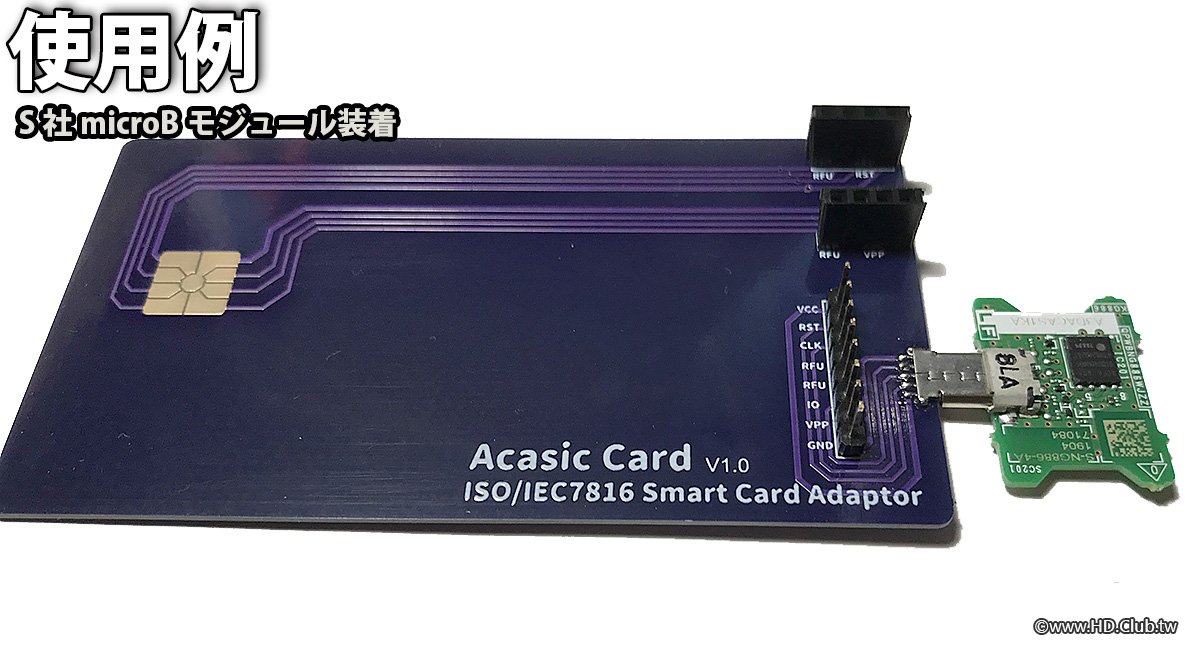

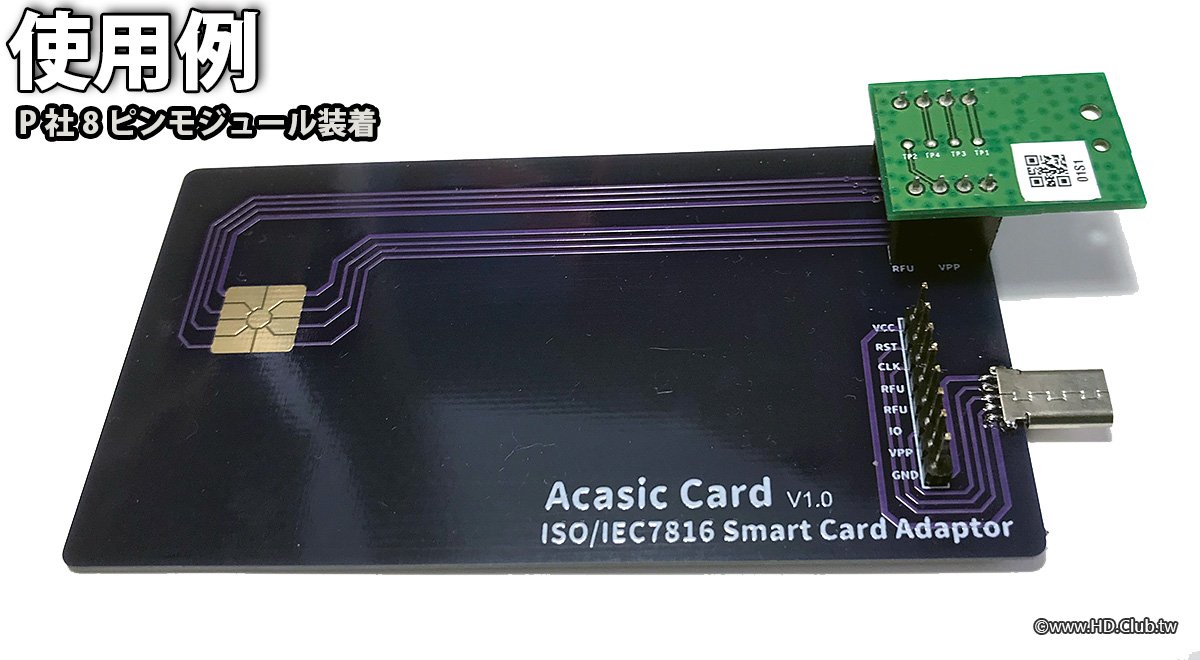

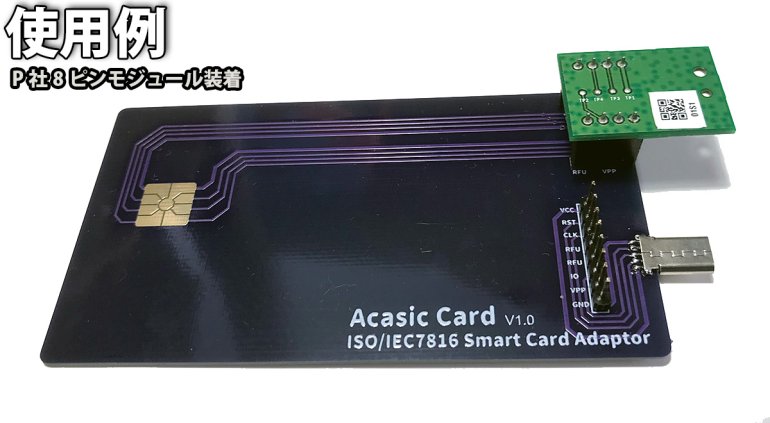

轉接卡 KVClab. Acasicカード

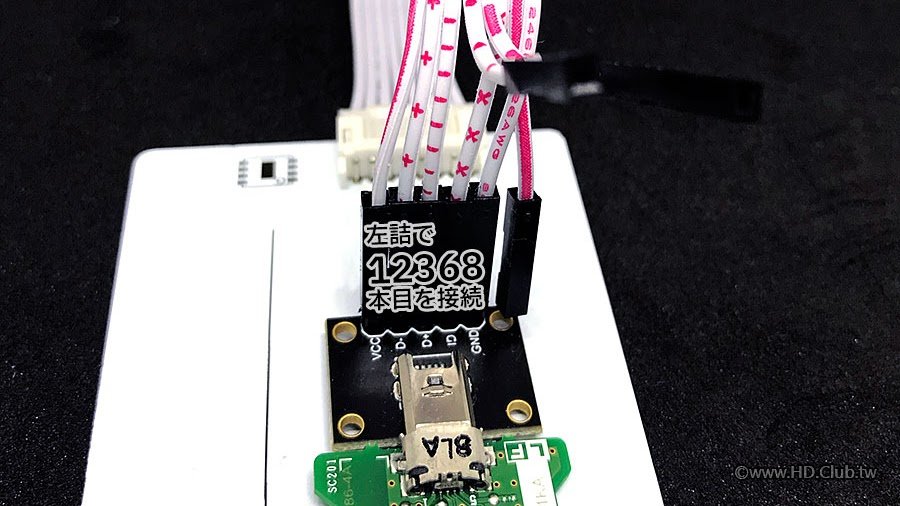

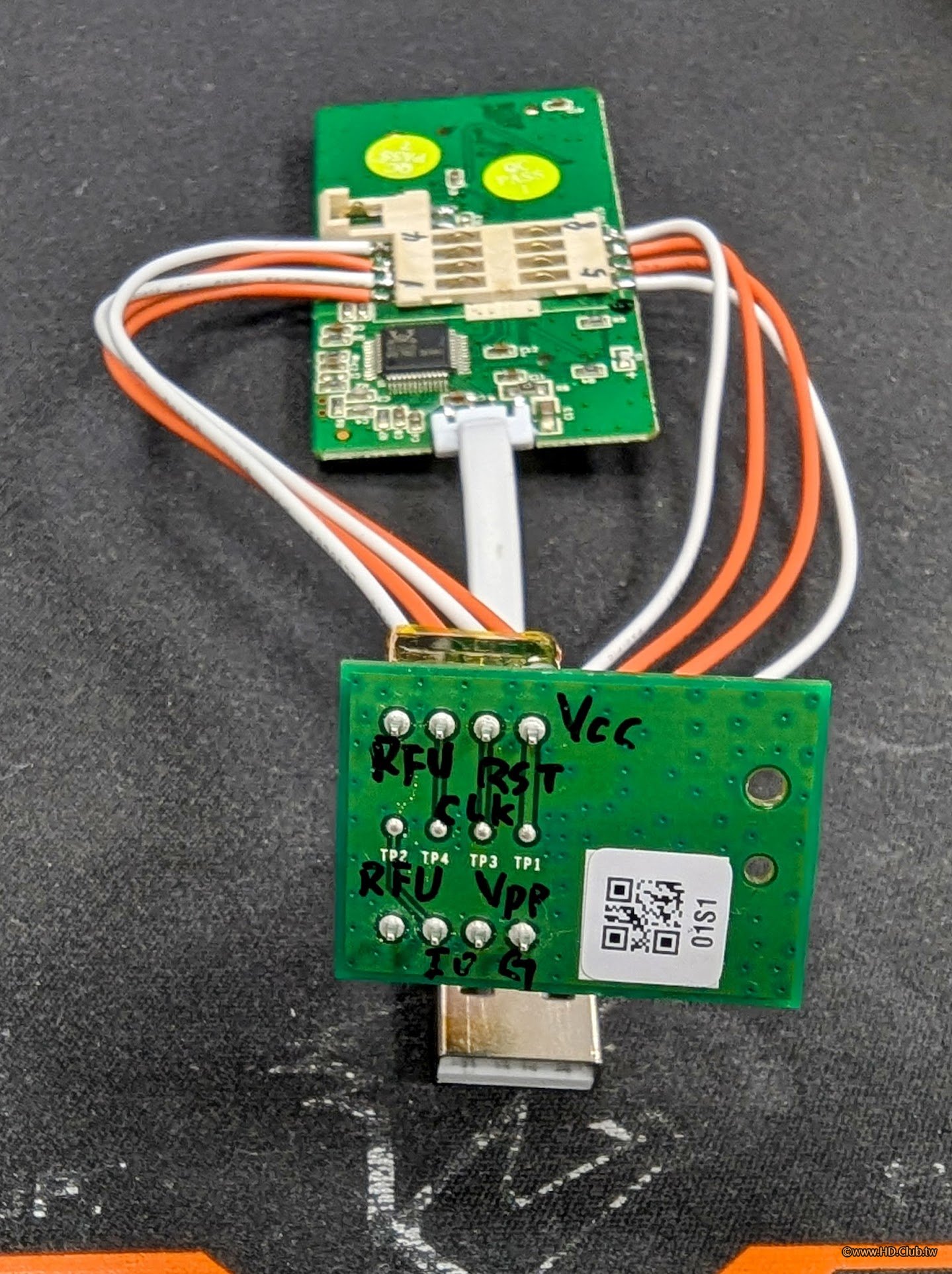

或是請工具人朋友, 將 ACAS 晶片的接腳直接連上 讀卡機
讀卡機在台灣很容易購買, 選購的重點只需要注意是否註明 "支援自然人憑證以及最新 Win10/11 作業系統" 即可
已試過五家不同廠商的晶片讀卡機 (台幣價位 150~299) 均可讓 ACAS 晶片順利運作

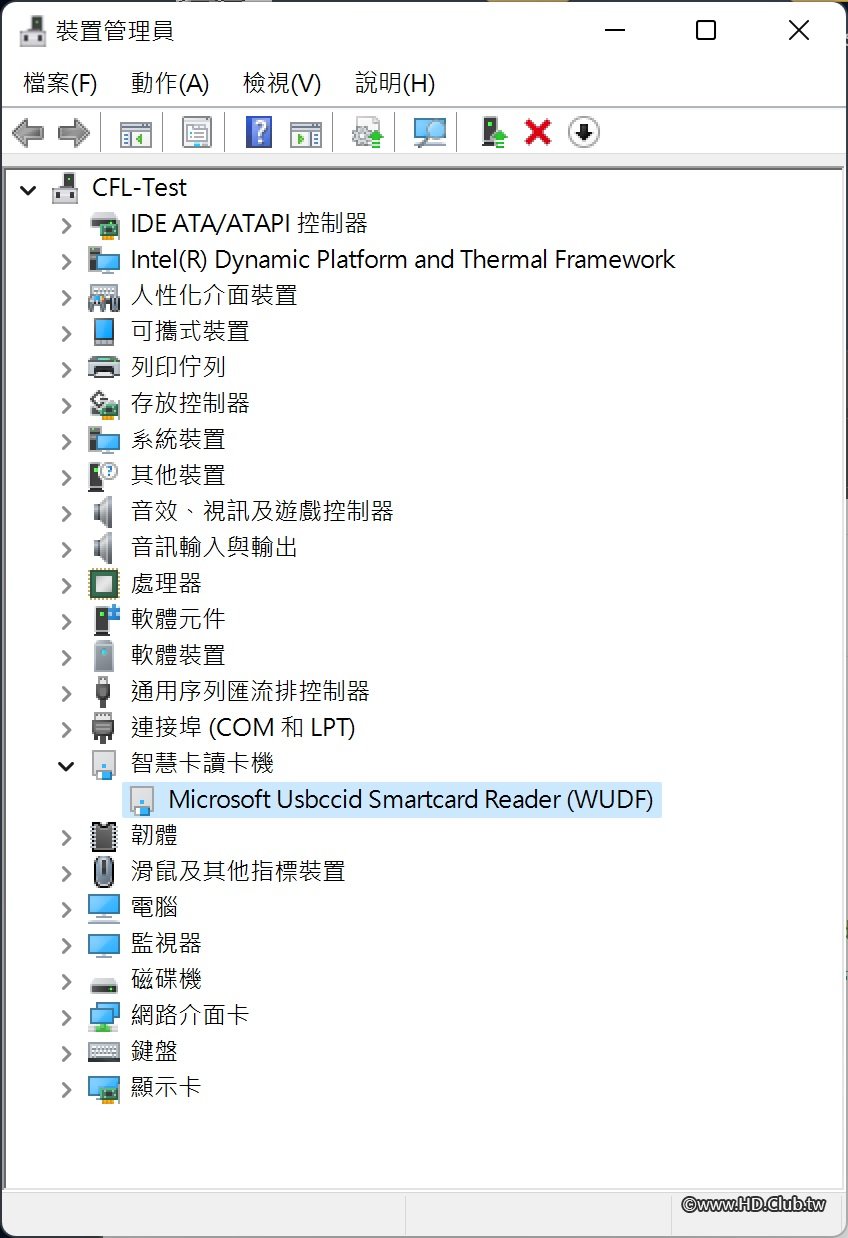

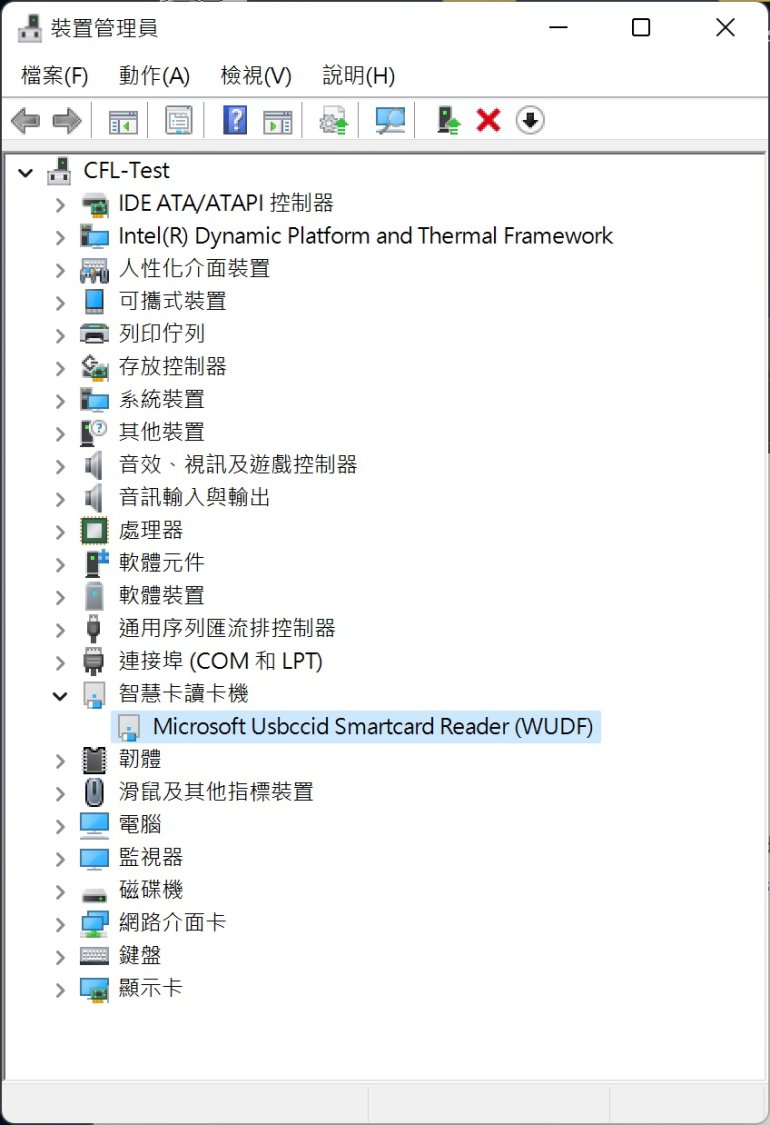

讀卡機會顯示在裝置管理員

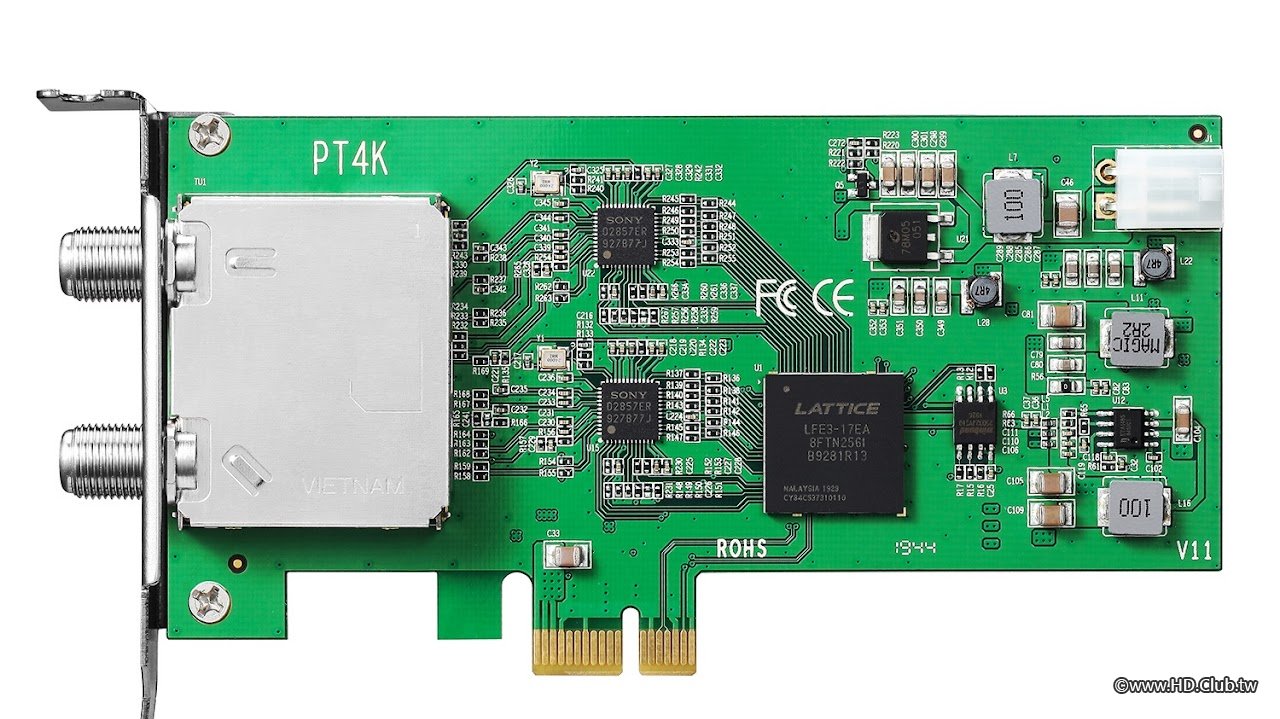

PT4K Tuner Card
TBS6812 (製造商: 深圳特博賽科技有限公司) / PT4K (日本代理商: 合同会社ライズ)
規格: ISDB-S (BS2K), ISDB-S3 (BS4K), ISDB-T (地上波)
CXD2857ER (demodulator 解調器) x2
CXD2868ER (silicon tuner 矽晶片調諧器) x2
FPGA Lattice LFE3-17EA-8FTN256I
驅動程式以及工具軟體下載
https://www.newptx.com/services
在開始安裝之前須注意, PT4K 卡本身僅有一個輸入埠, 雖然可支援 LNB 天線供電, 但是購買卡片並未附上所需的電源線

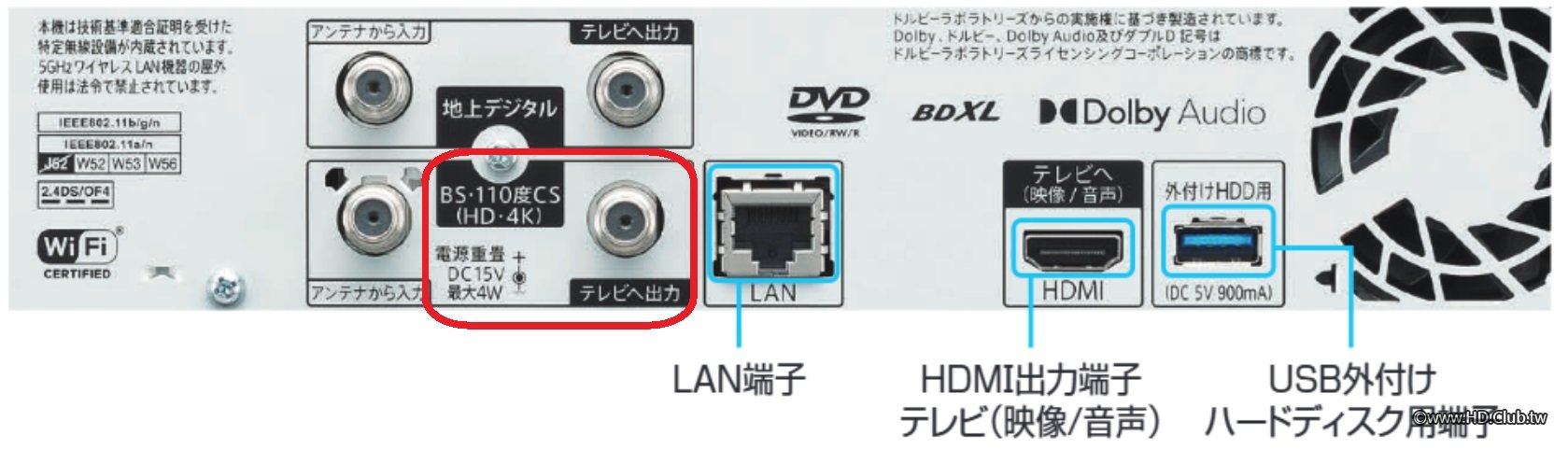

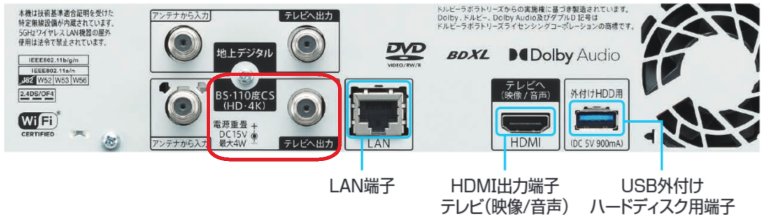

LNB 暴露在外有一定的風險, 所以建議從既有的錄影機/接收機 的輸出埠, 再接到 PT4K 的卡上

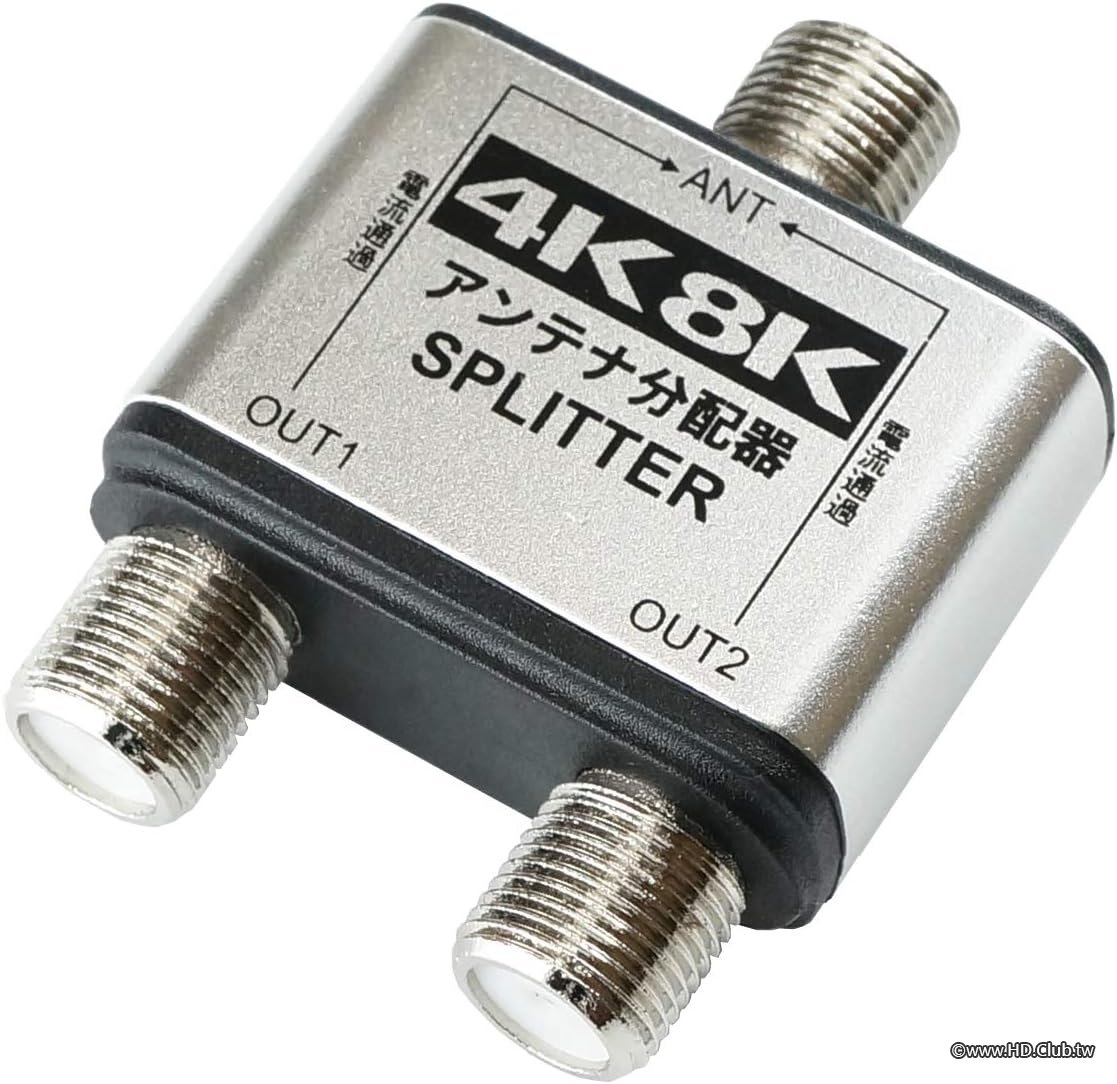

或是使用合乎 BS4K/8K 頻寬的分接器, 將訊號分接給接收機與 PT4K 卡
訊號來源妥當之後, 再開始下一步的設定

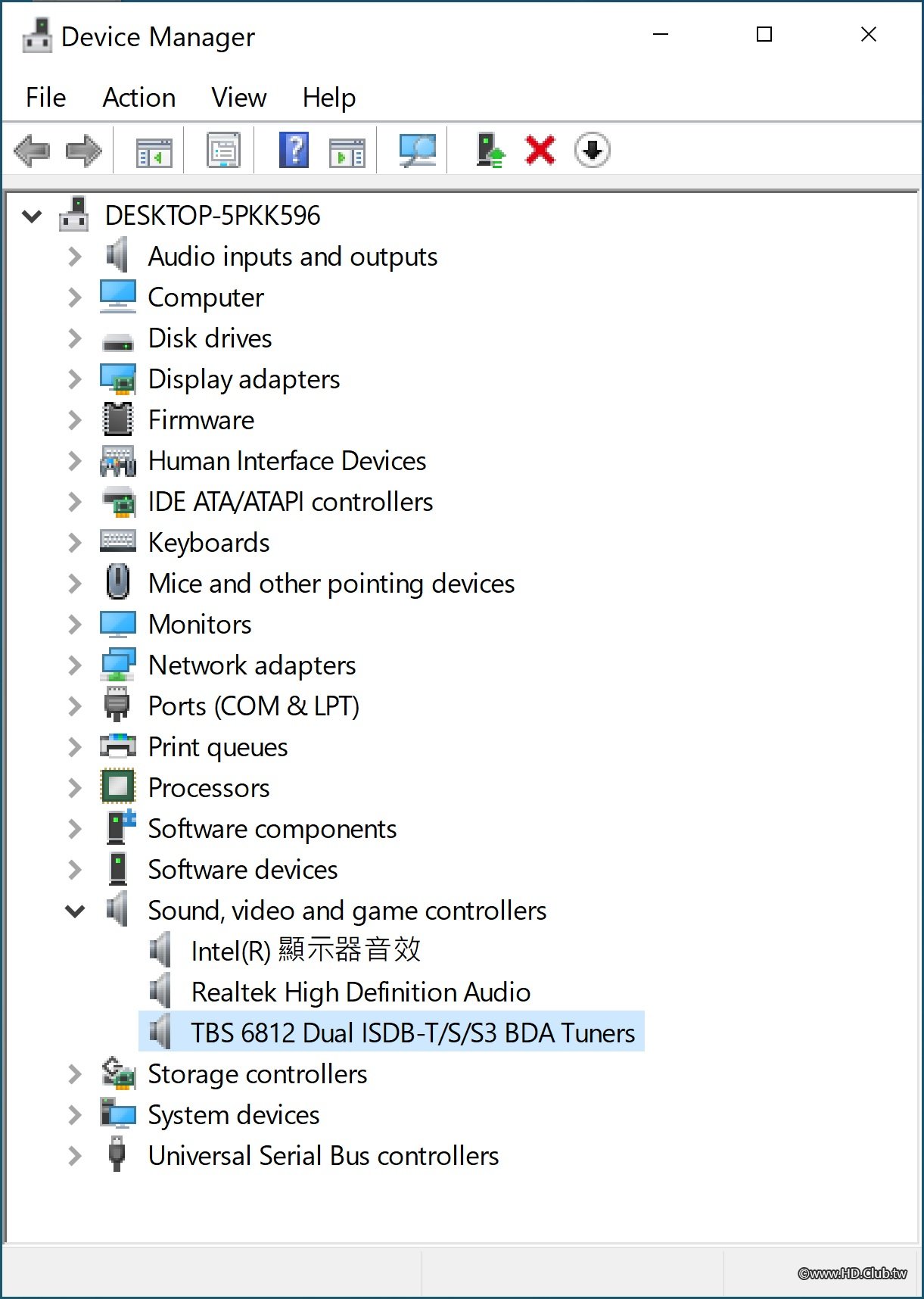

將驅動程式安裝完成之後可在裝置管理員當中看到 TBS 6812 Dual ISDB-T/S/S3 BDA Tuners

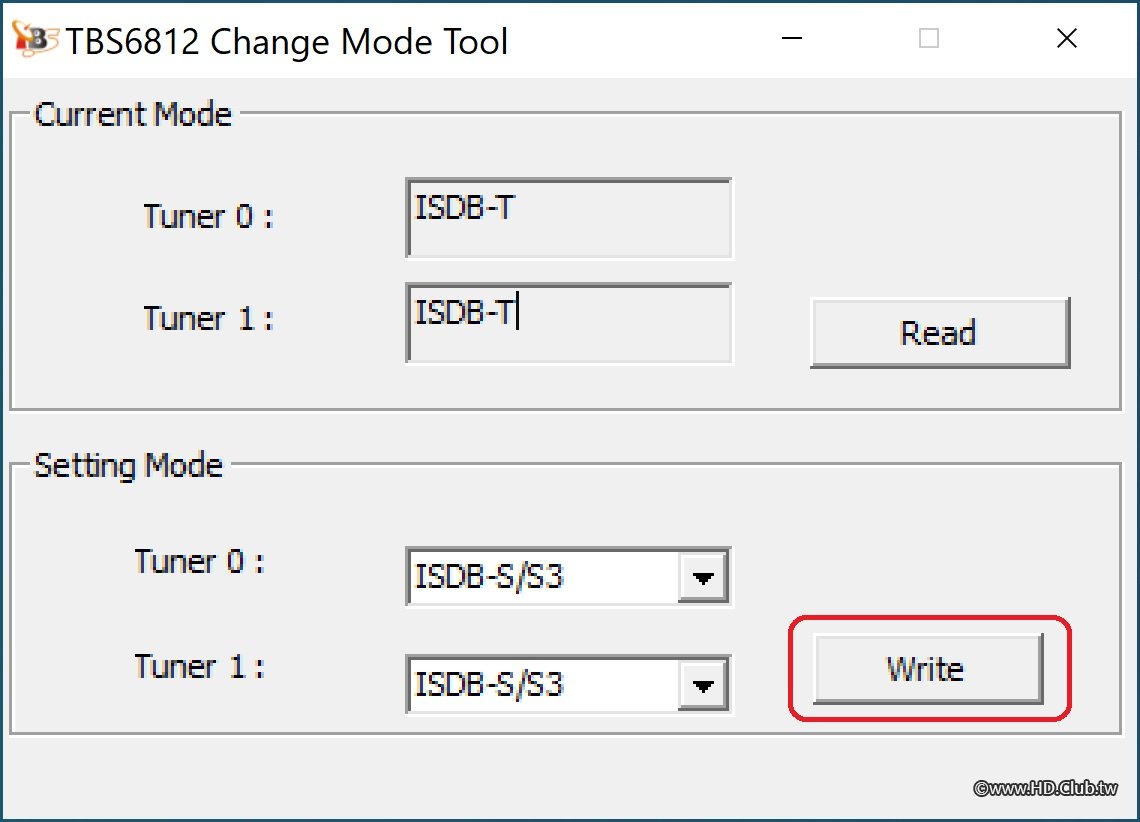

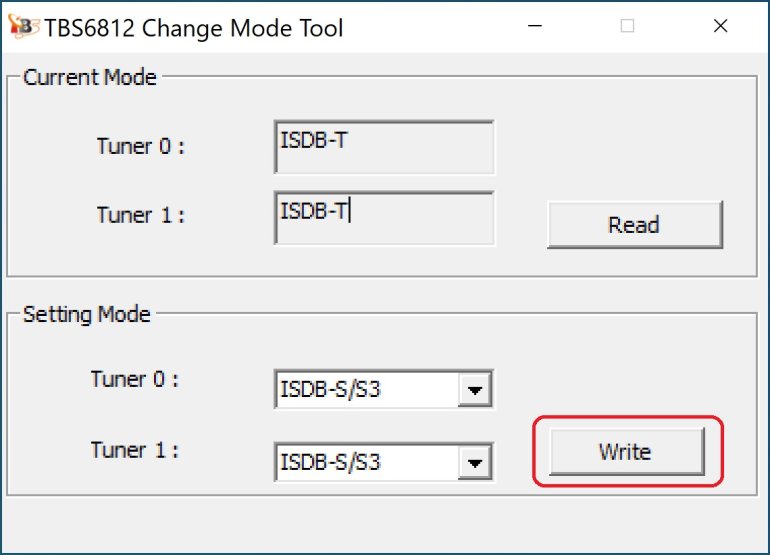

接著需要將卡的設定接收單元用切換軟體設為 ISDB-S/S3 才能順利運作
確認 ACAS 晶片是否能正常運作

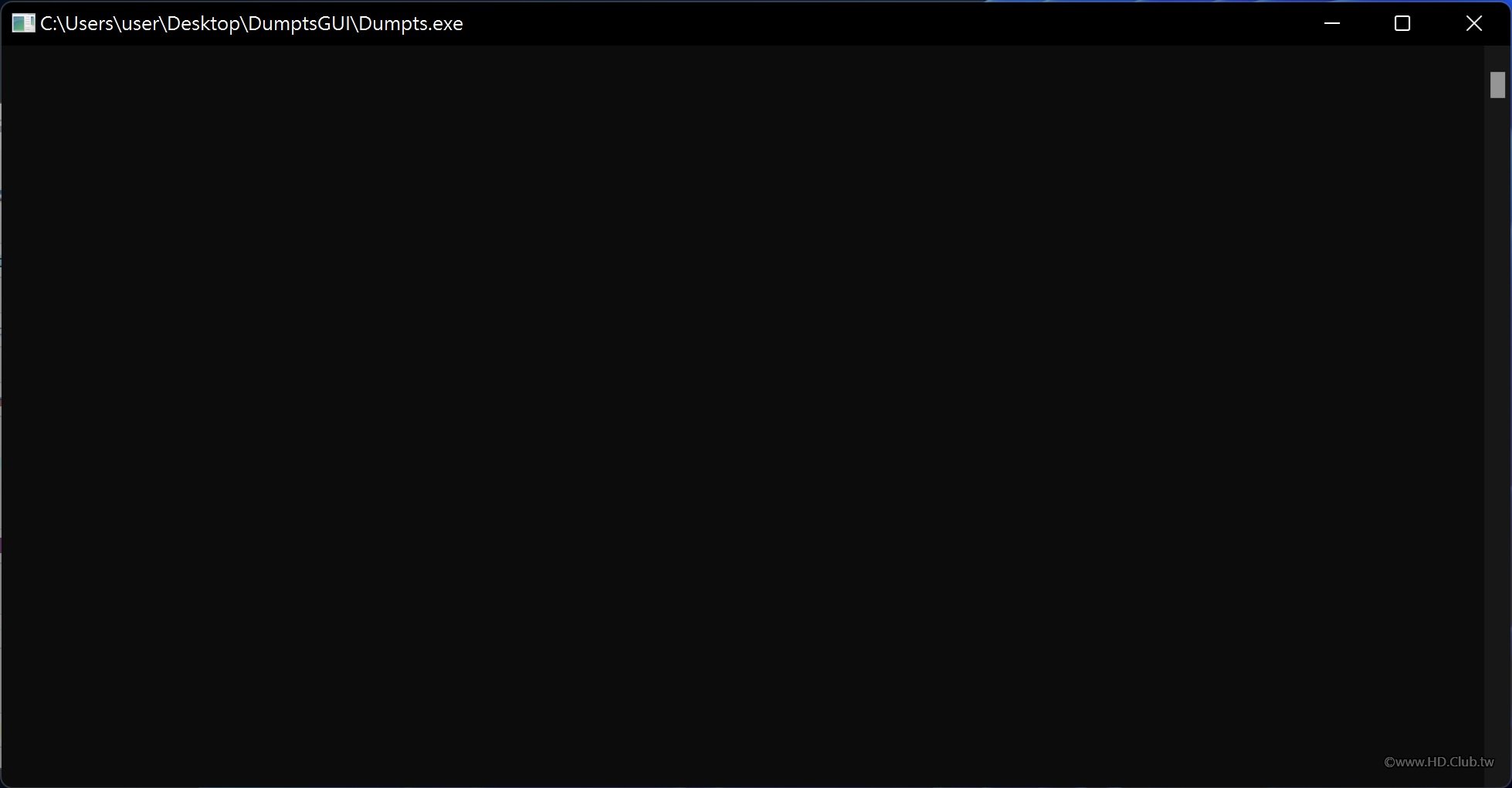

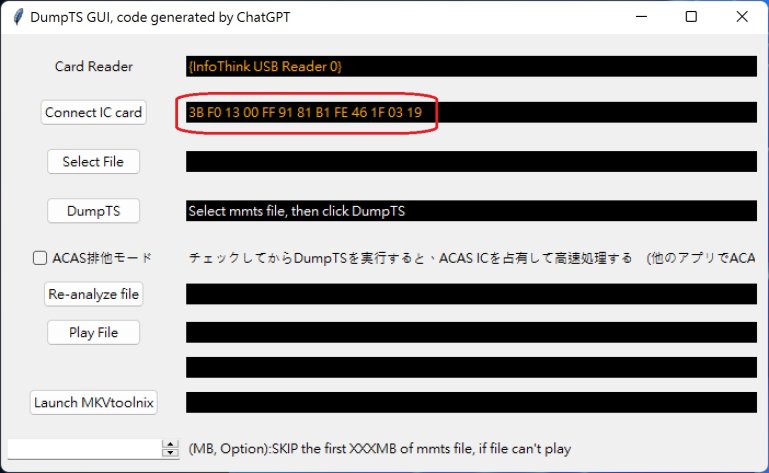

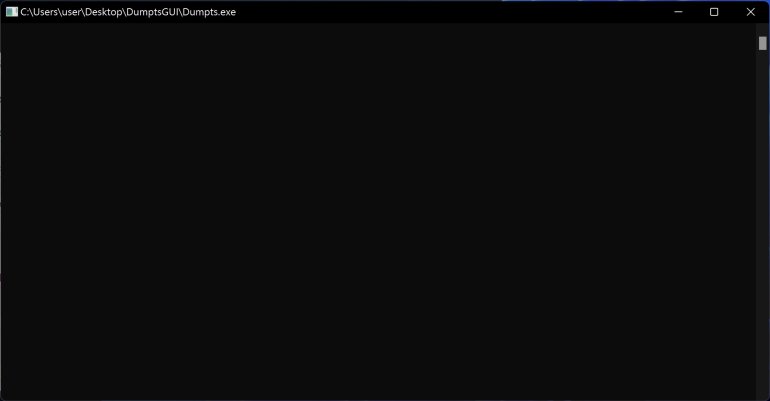

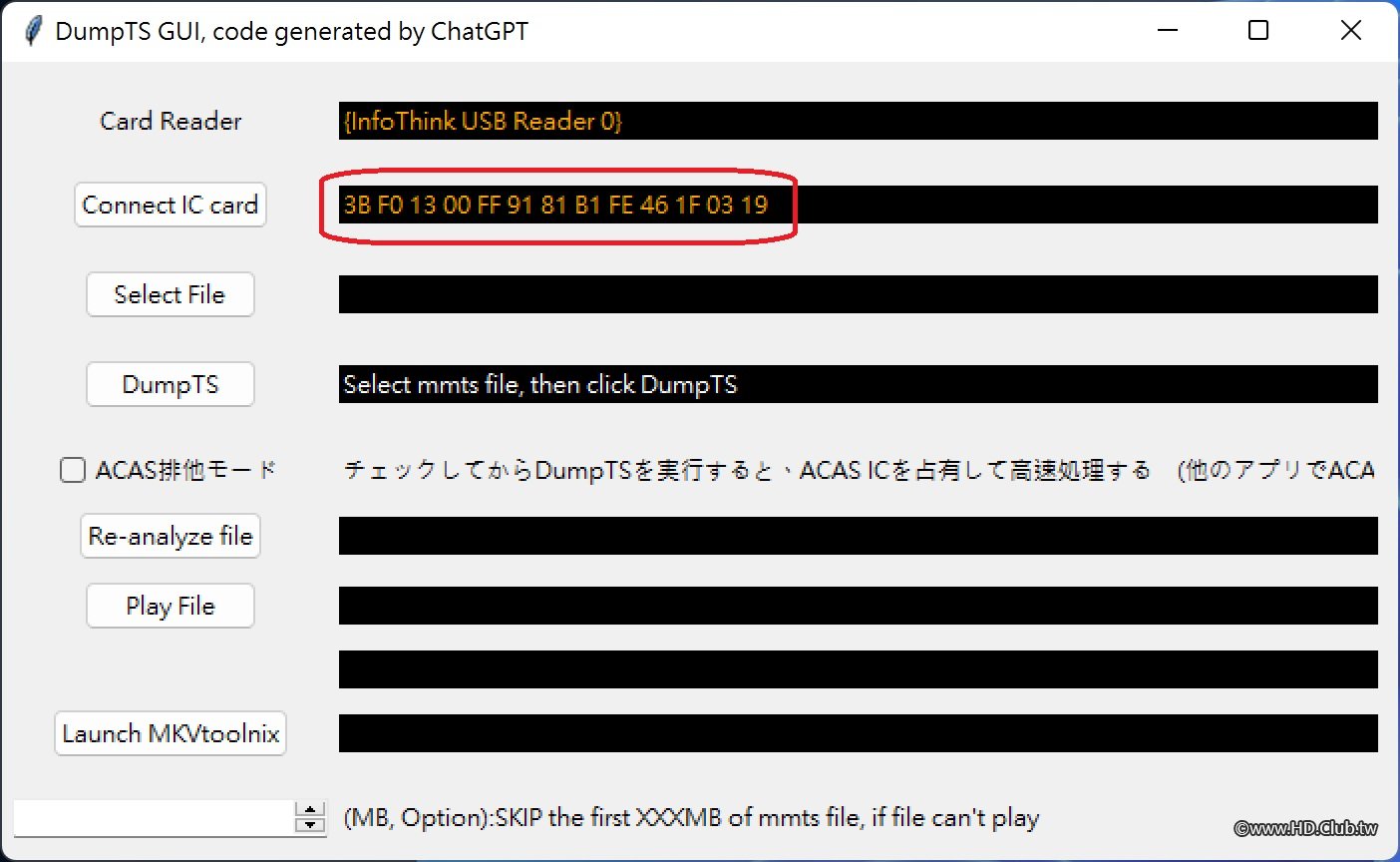

執行 Dumpts GUI
如果 ACAS 晶片能夠正常運作, 上圖紅色圈起處將會顯示一串數值, 若未顯示則代表 ACAS 未能正常運作
PT4K 設置完成, ACAS 晶片正常, 接著就能試著收看 BS4K 頻道
即時收看 BS4K/8K 節目
在 PC 即時收看 BS4K/8K 的節目, 系統需要額外的 madVR 視訊渲染器與 LAV Splitter 串流分解器, 而 K-Lite Mega Codec 可以一次處理好這些問題, 並且讓 madVR 負責色域轉換以及 HLG HDR 映射等等功能, 讓 BT.2020 以及 HLG 的節目可在任何顯示器上正常顯示. (安裝完成請參考文章另外設定 madVR 的部分)

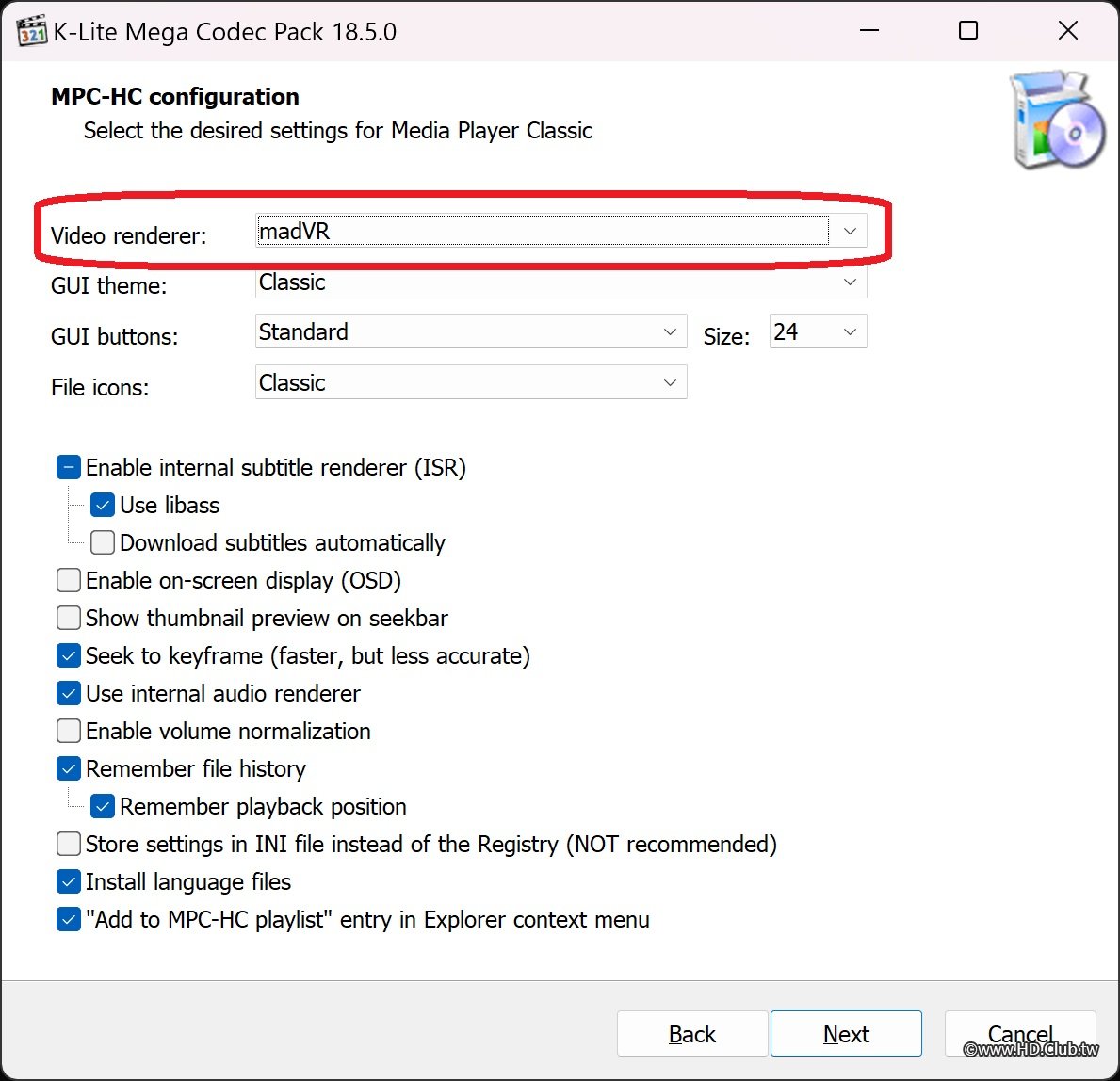

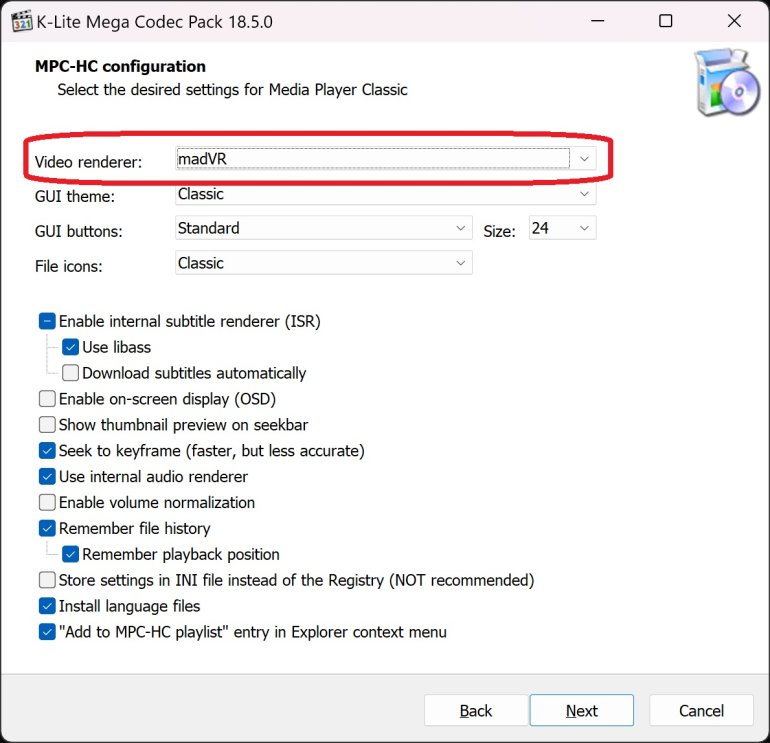

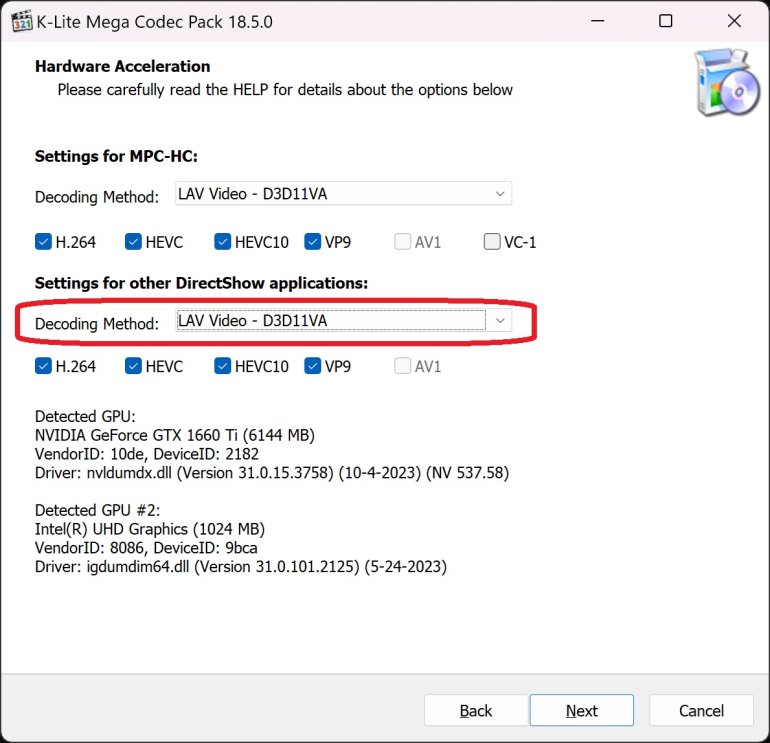

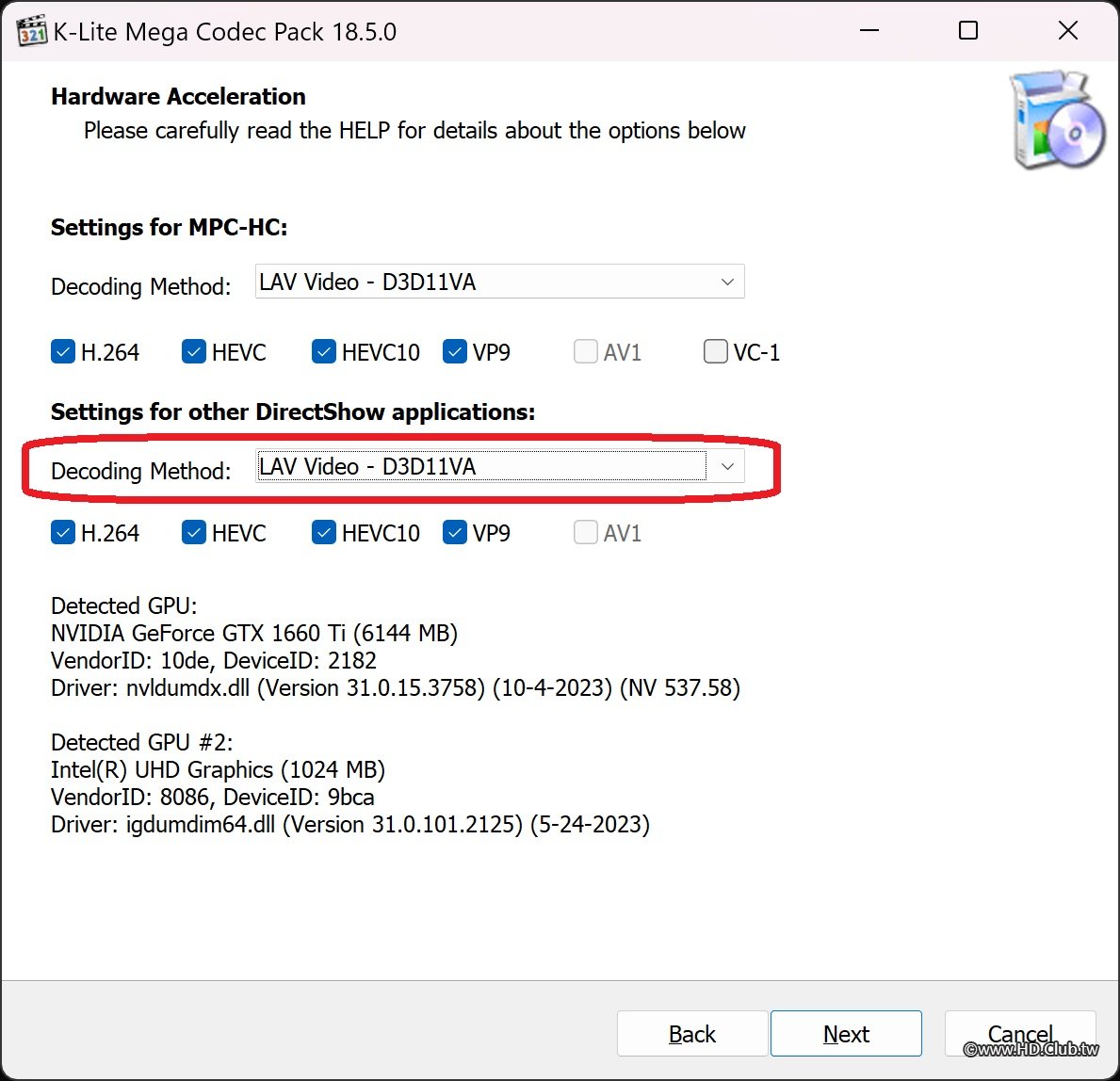

在安裝 K-Lite Mega Codec 過程請注意以下兩處設定, 並注意中途是否安插軟體廣告 (如果遇到請選不同意即可)
即時收視軟體: Xview 4K (需 ACAS 晶片)
如果已安裝 K-Lite Mega Codec, 且系統中的 ACAS 運作正常, 執行 Xview 4K 即可看到現正播出的 BS4K 節目

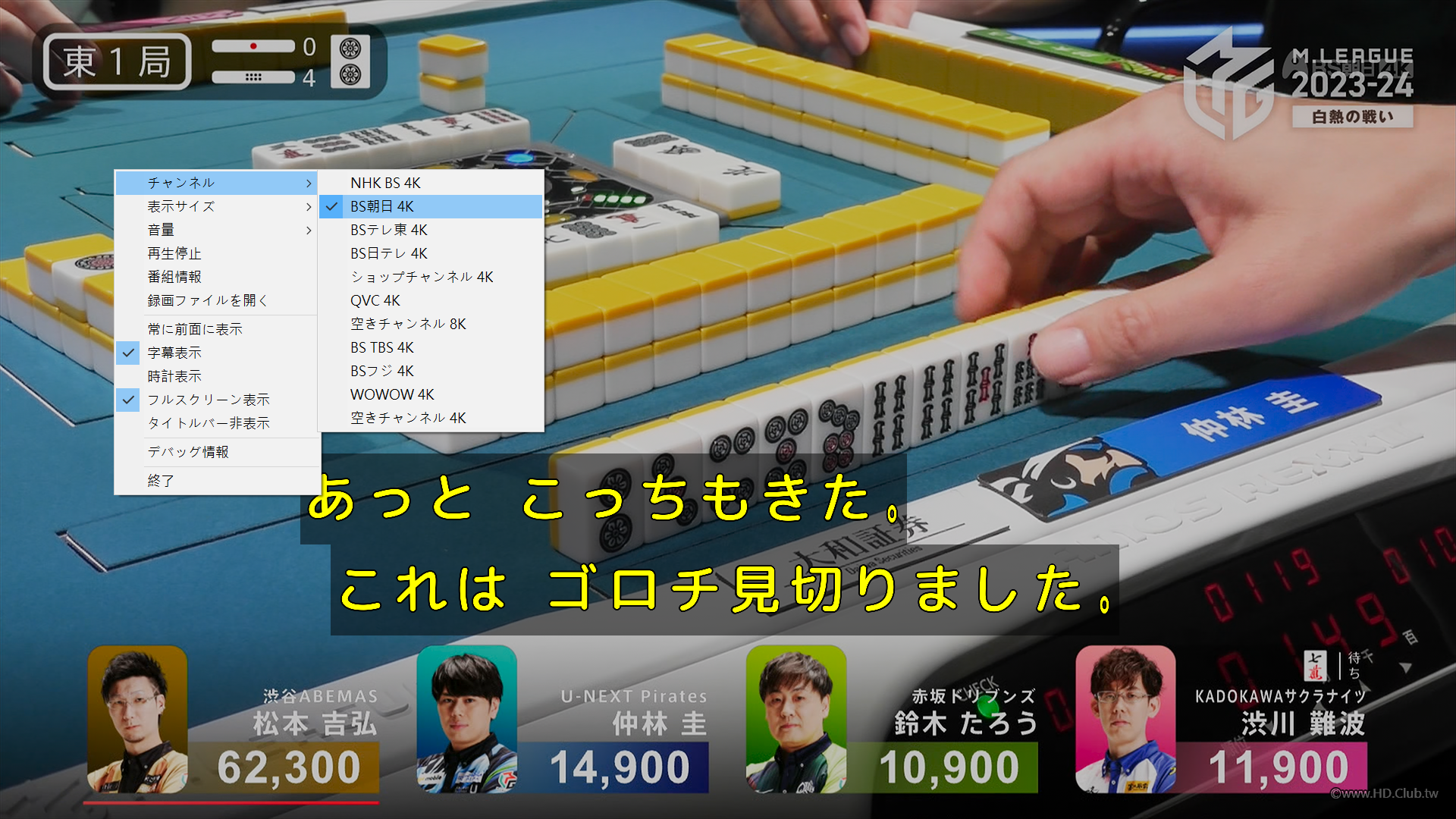

在畫面上按 滑鼠右鍵, 開啟功能選單, 可以切換頻道, 顯示字幕, 以及顯示除錯資訊等等.
此軟體僅提供即時收視功能, 並不支援錄影. 如果需要錄影, 請繼續看下去....
預約錄影
預約錄影軟體: MiSeTe4K Recorder Alpha 2

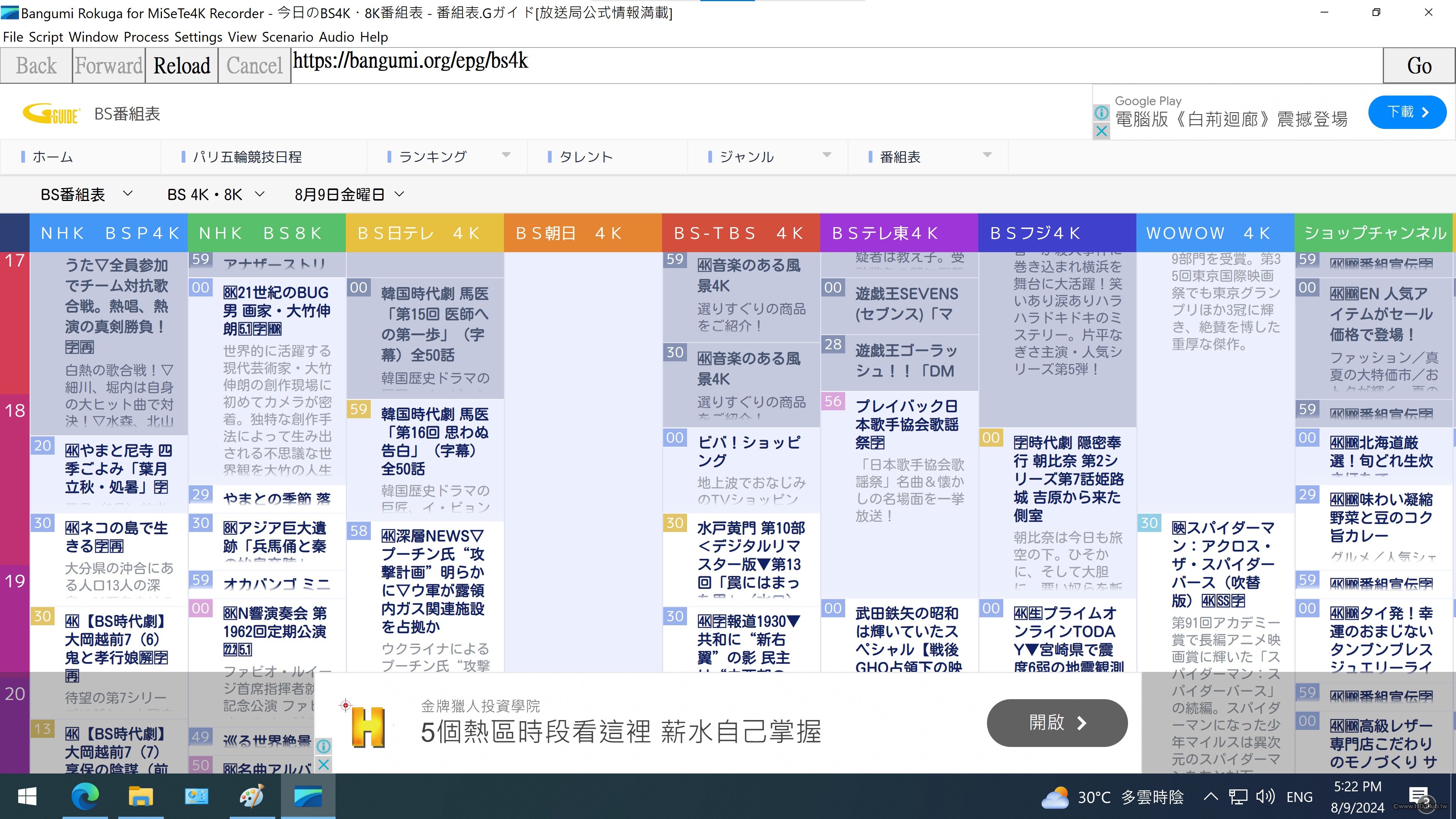

下載解開後, 裡面有一個 BangumiRokuga.exe , 執行之後會開啟 BS4K/8K 頻道的線上電子節目表

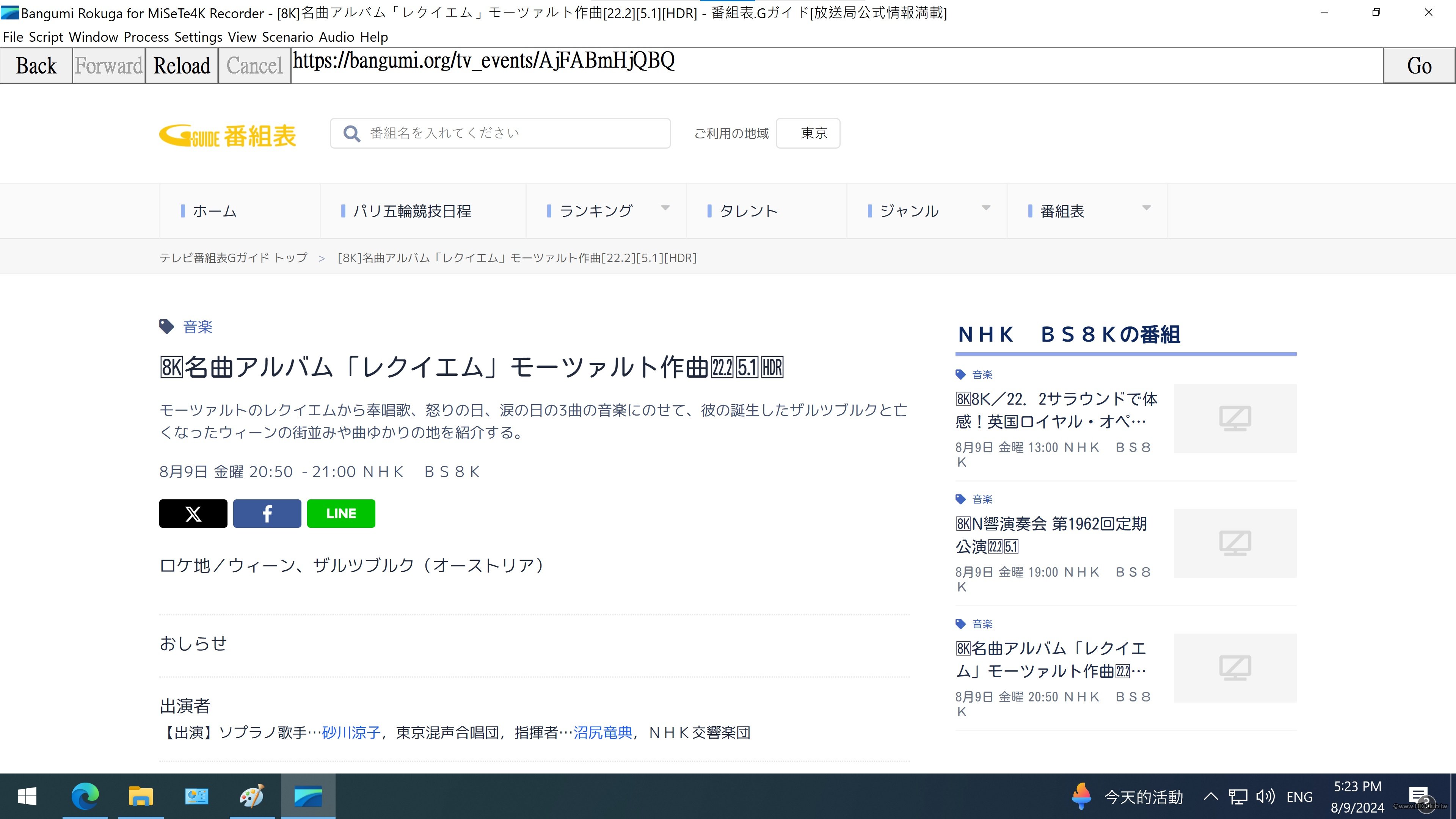

點擊想要預錄的節目

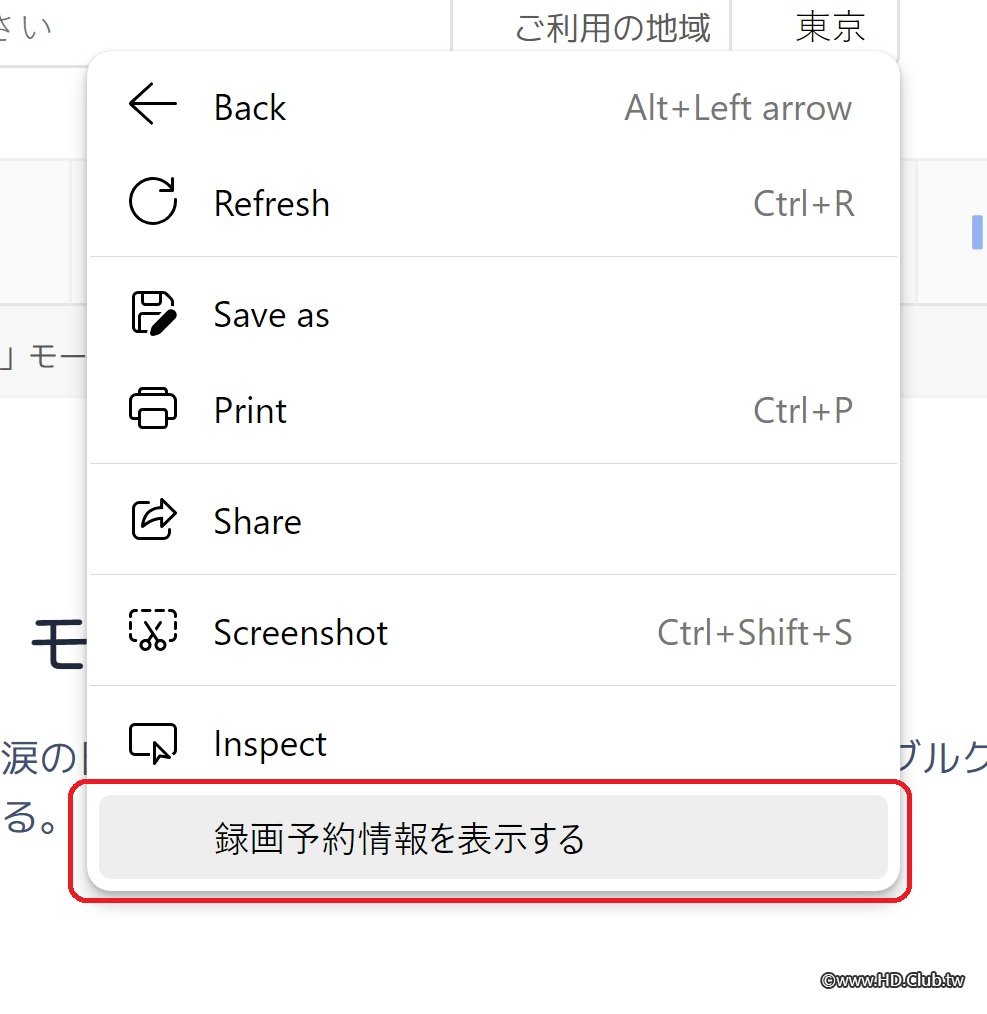

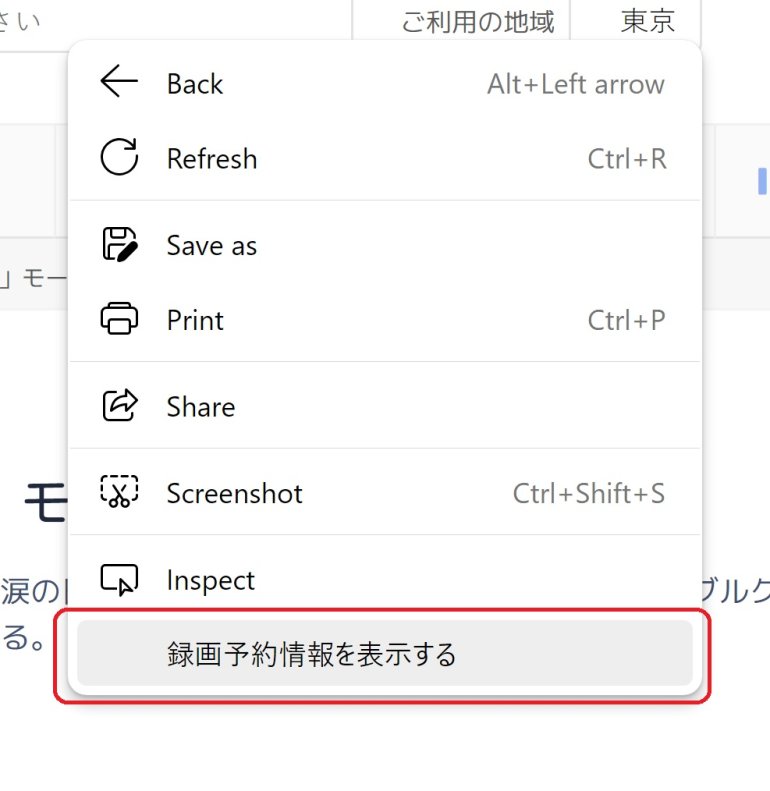

在上述畫面按下滑鼠右鍵

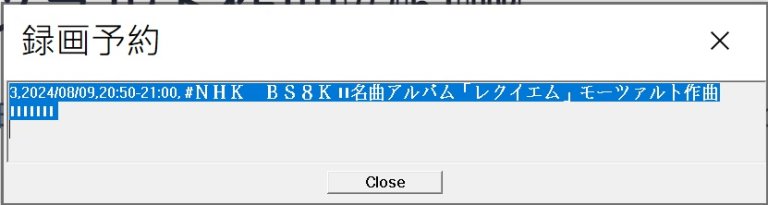

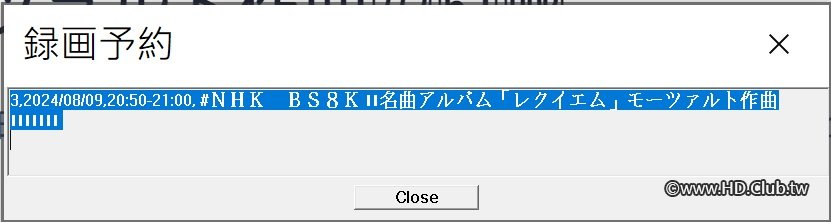

按下 "錄畫予約情報表示" , 會開啟一個小視窗
然後將這段文字複製貼上至 RecordList.ini 最後一行
如果您是從本站的備份下載, 裡面會多出一個 Add_Rec.cmd 檔案
只要執行它, 就會自動將剪貼簿裡的文字加到 RecordList.ini 最後一行, 不需自己另外再開筆記本複製貼上
將預錄節目表單加入之後, 就可以開啟預錄軟體 MiSeTe4K Recorder.exe
不過, 在開始之前請先確定系統時間是否正確.
由於日本時區 (UTC+9:00) 與 台灣時區 (UTC+8:00) 不同, 電子節目表的時間均為日本時區

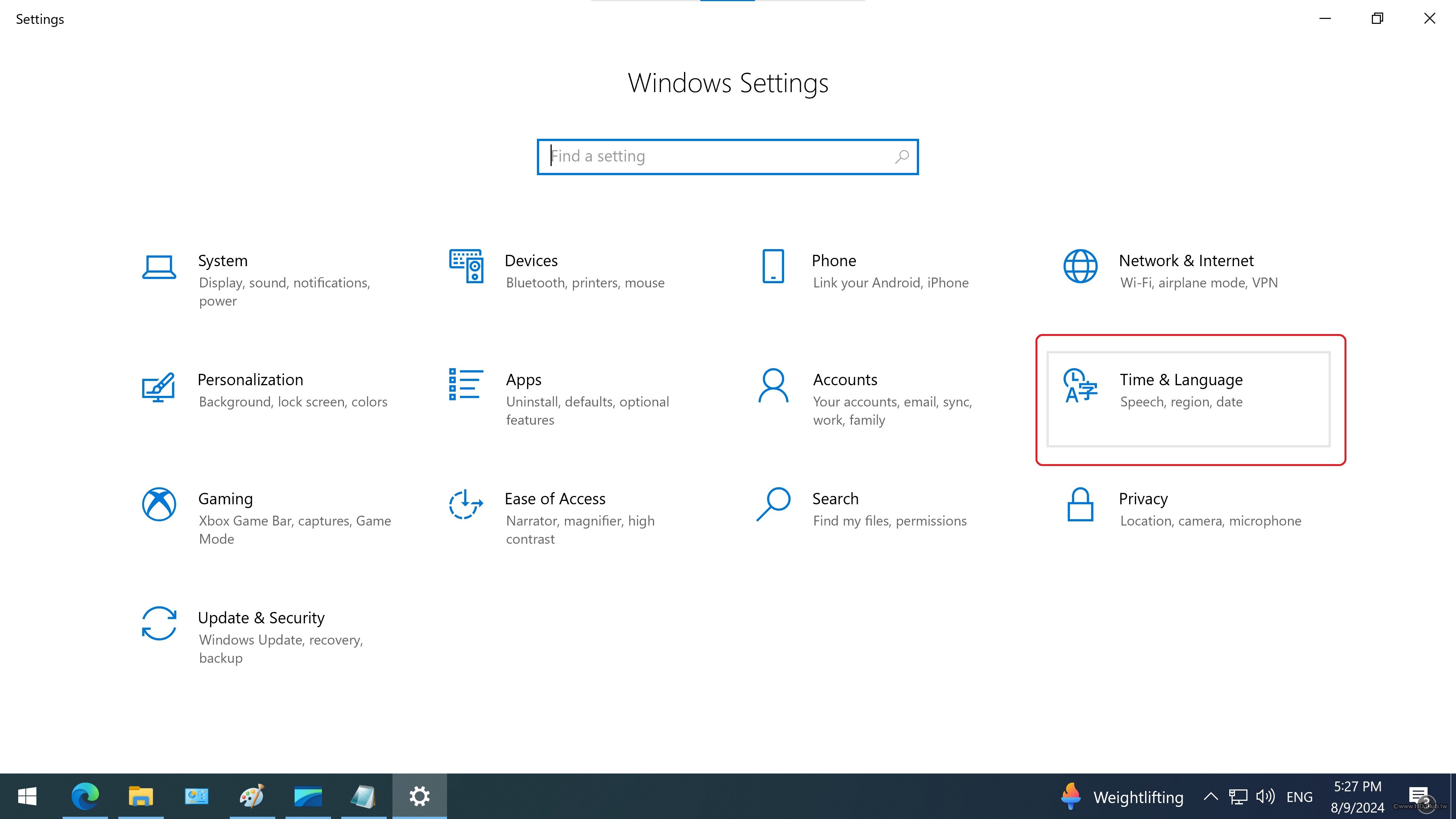

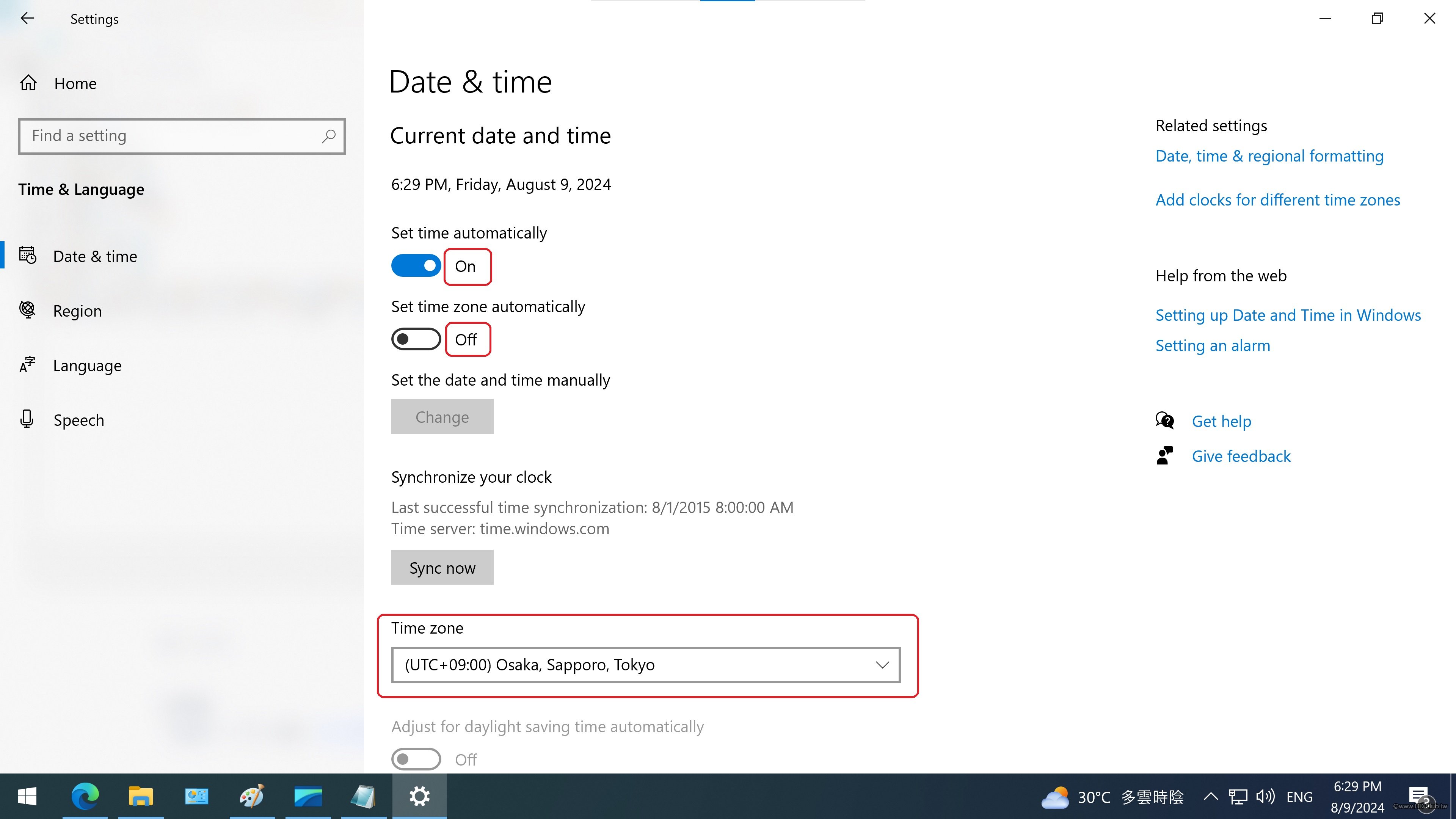

因此必須先將系統時區設置為日本時區
這樣預錄設定的時間才會符合電子節目表

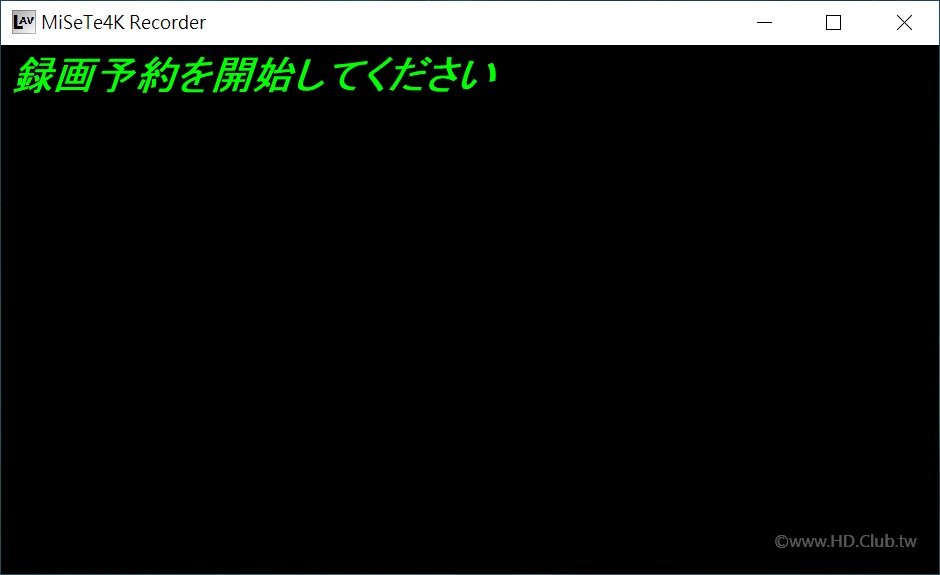

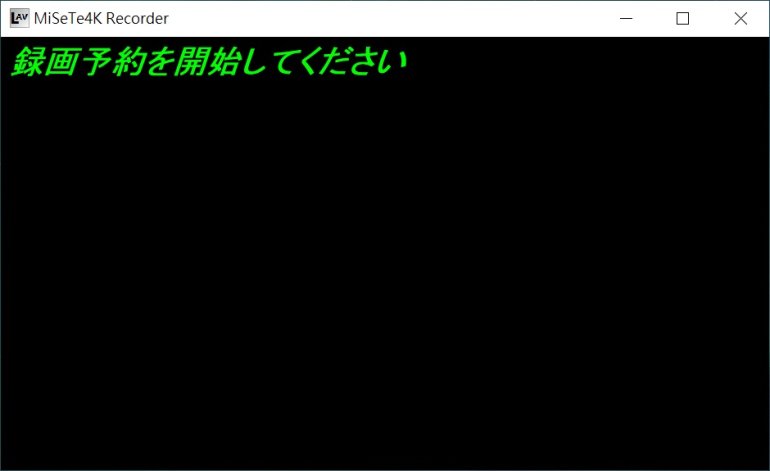

開啟預錄軟體 MiSeTe4K Recorder.exe

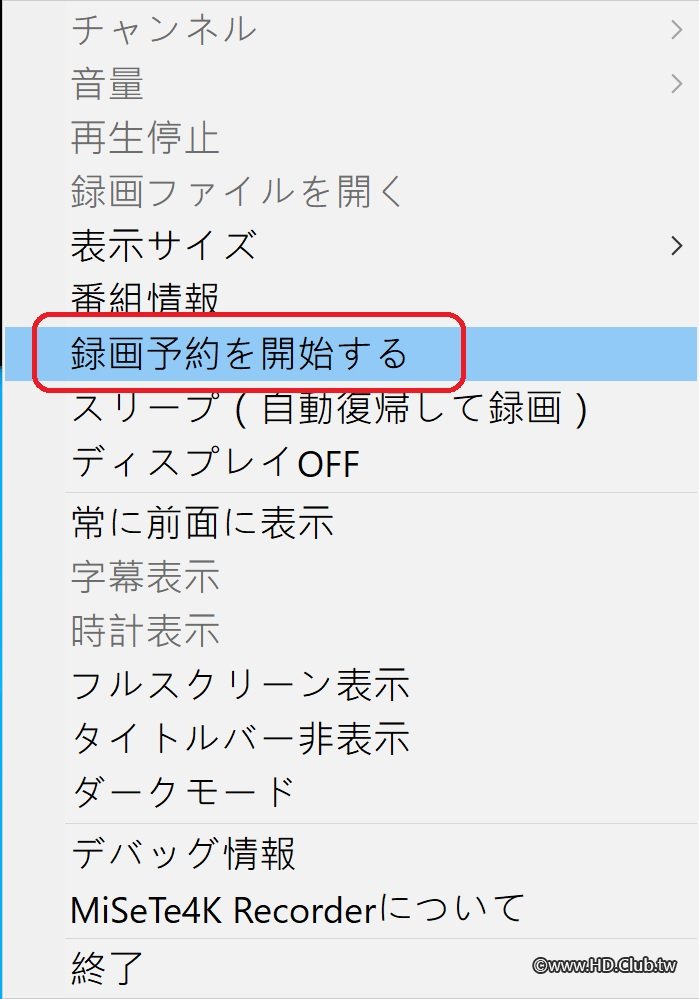

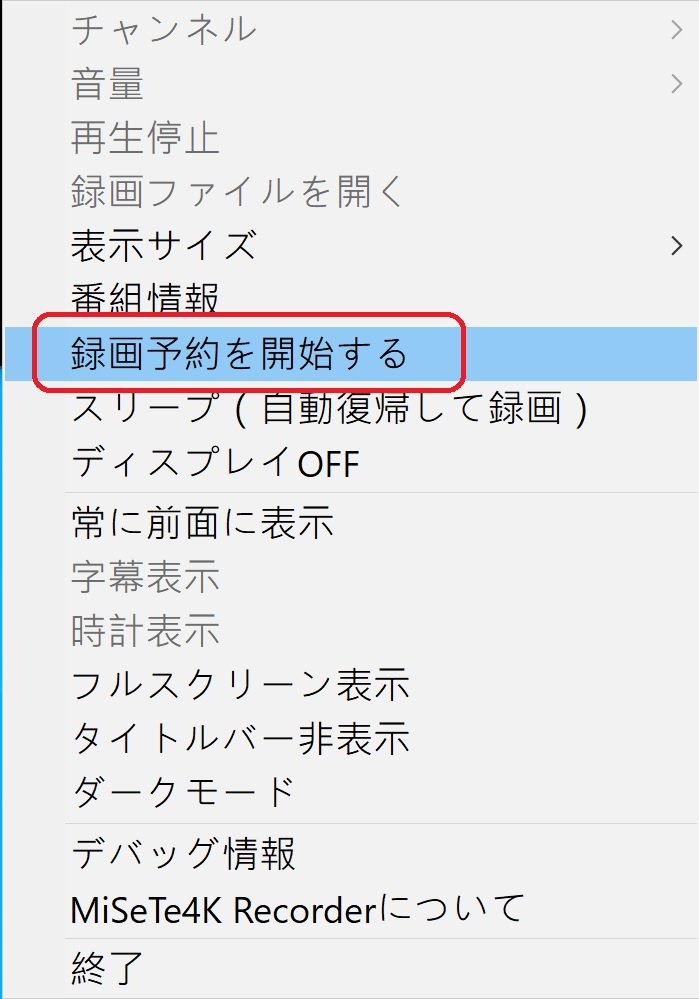

在畫面中按下滑鼠右鍵
選擇 "錄畫予約開始"

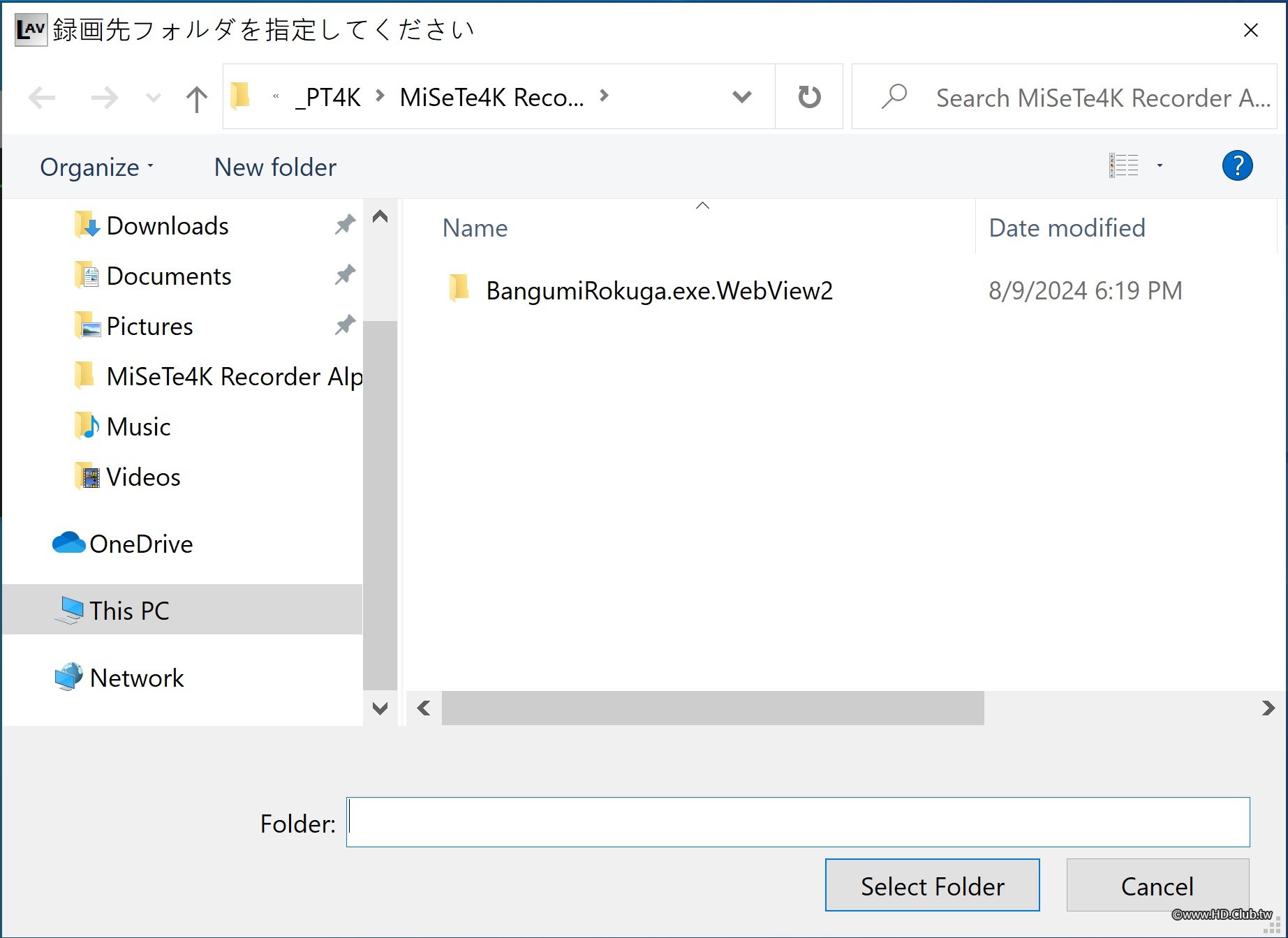

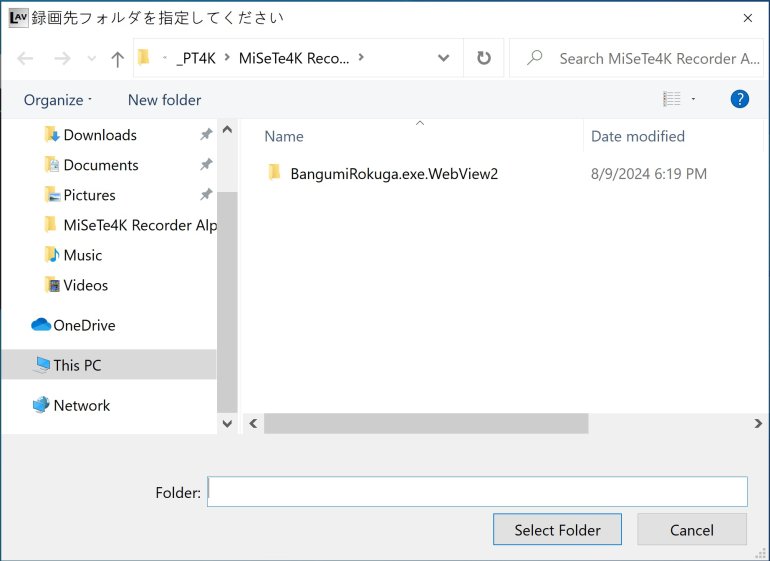

選擇您錄影檔案要放置的資料夾位置

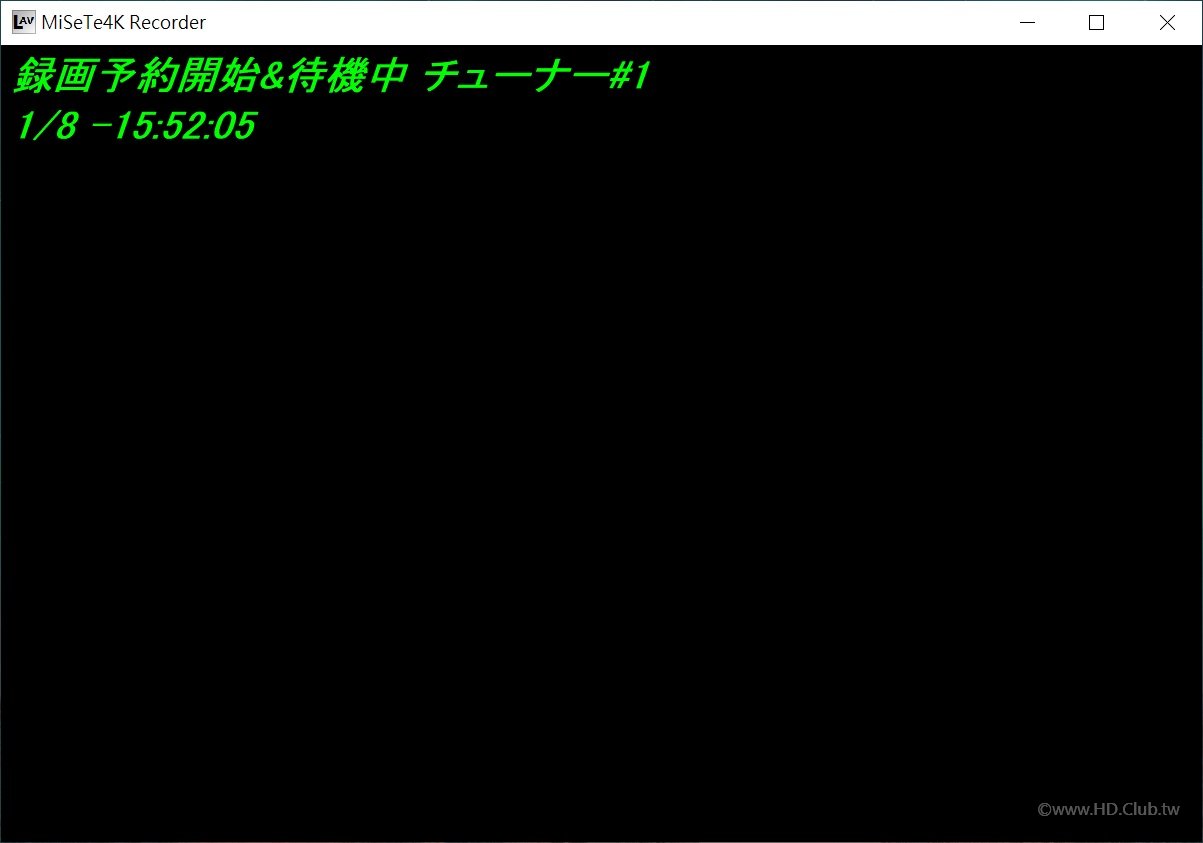

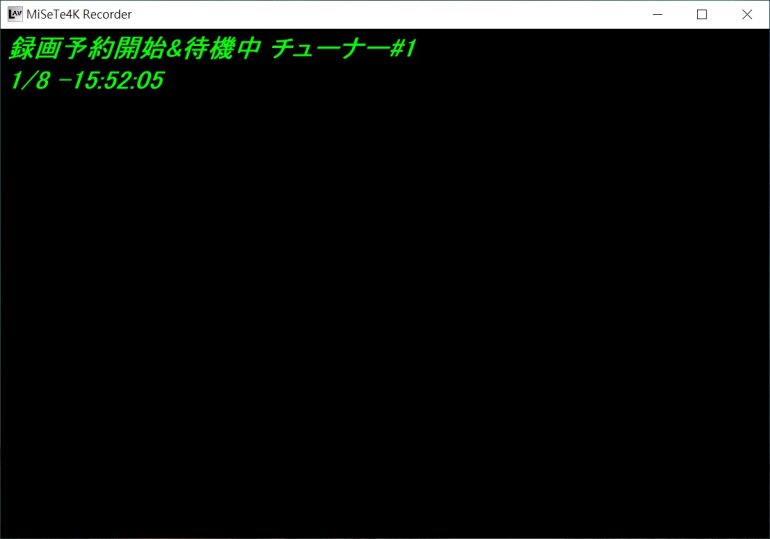

接著軟體就會依照下一個錄影的時間開始倒數計時
小提醒: 錄影並不須要 ACAS 晶片, 錄下的檔案為加密狀態, 需解密後才可觀看或使用
處理錄影檔案
ISDB-S3 傳輸為 MMT (MPEG Media Transport) / TLV (Type Length Value) stream, 錄下的檔案為 mmts 格式
現階段絕大多數軟體均無支援此格式, 因此... 需要將其轉換成一般播放軟體可接受的格式.
而 PT4K 透過 MiSeTe4K Recorder 錄下的檔案為原始加密狀態, 需要透過 ACAS 晶片進行解密後才能使用
解密軟體: B61Decoder (需 ACAS 晶片)
解開後可在資料夾看到一個 DeACAS.cmd
請將需要解密的 *.mmts 單一檔案, 拖曳至 DeACAS.cmd 上即可, 同一資料夾當中會產生一個解密後的 DeACAS.mmts
解密同時影音分拆軟體: DumpTS GUI ACAS 版 (需 ACAS 晶片)

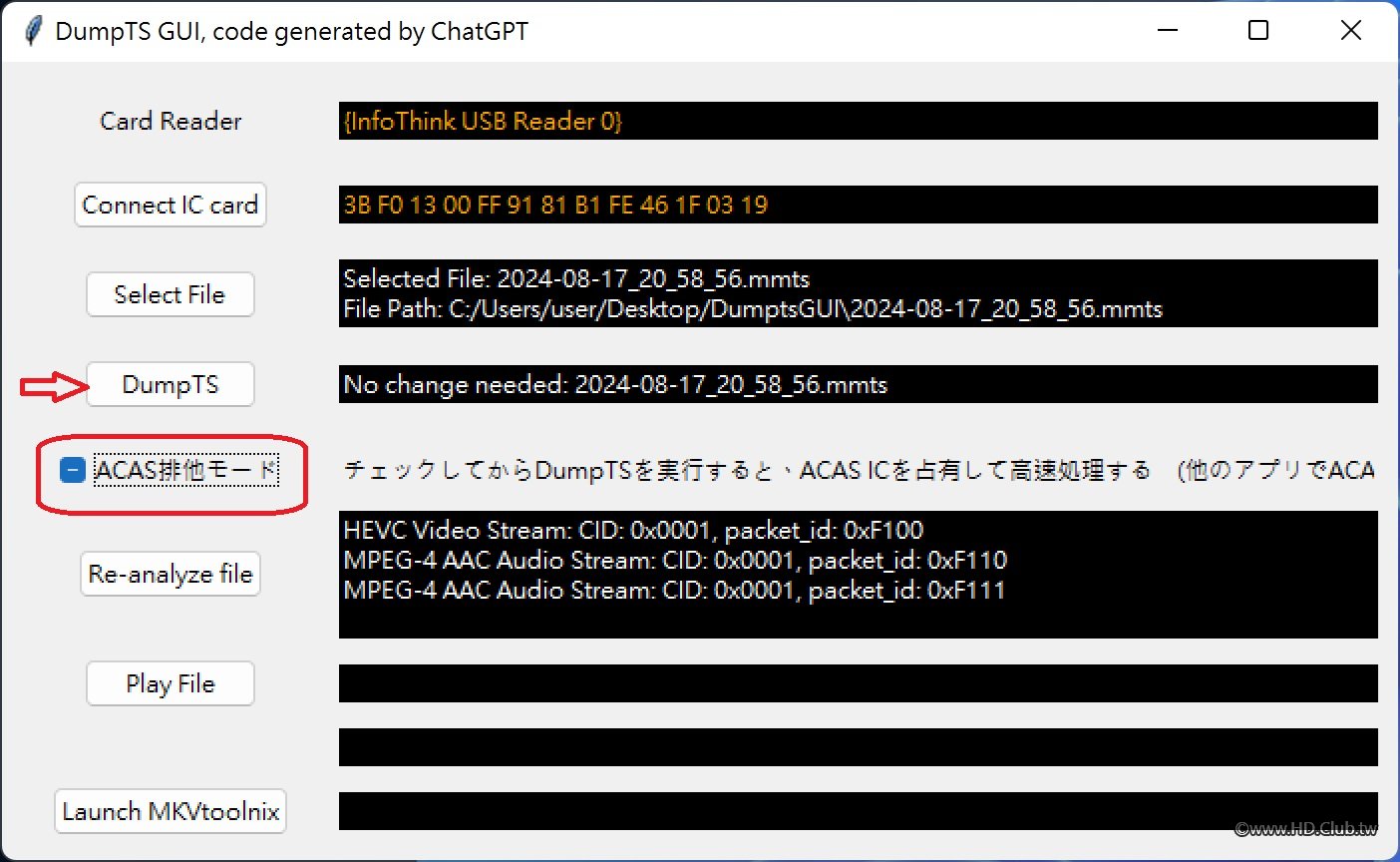

執行後按下 Select File 選擇 PT4K 錄下的 mmts 檔案, 然後勾選 "ACAS排他" 之後按下 DumpTS

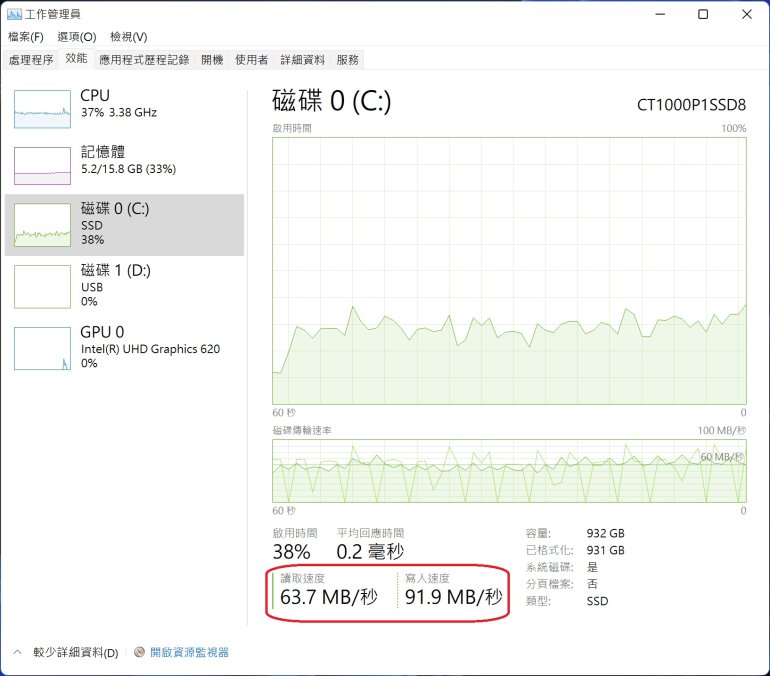

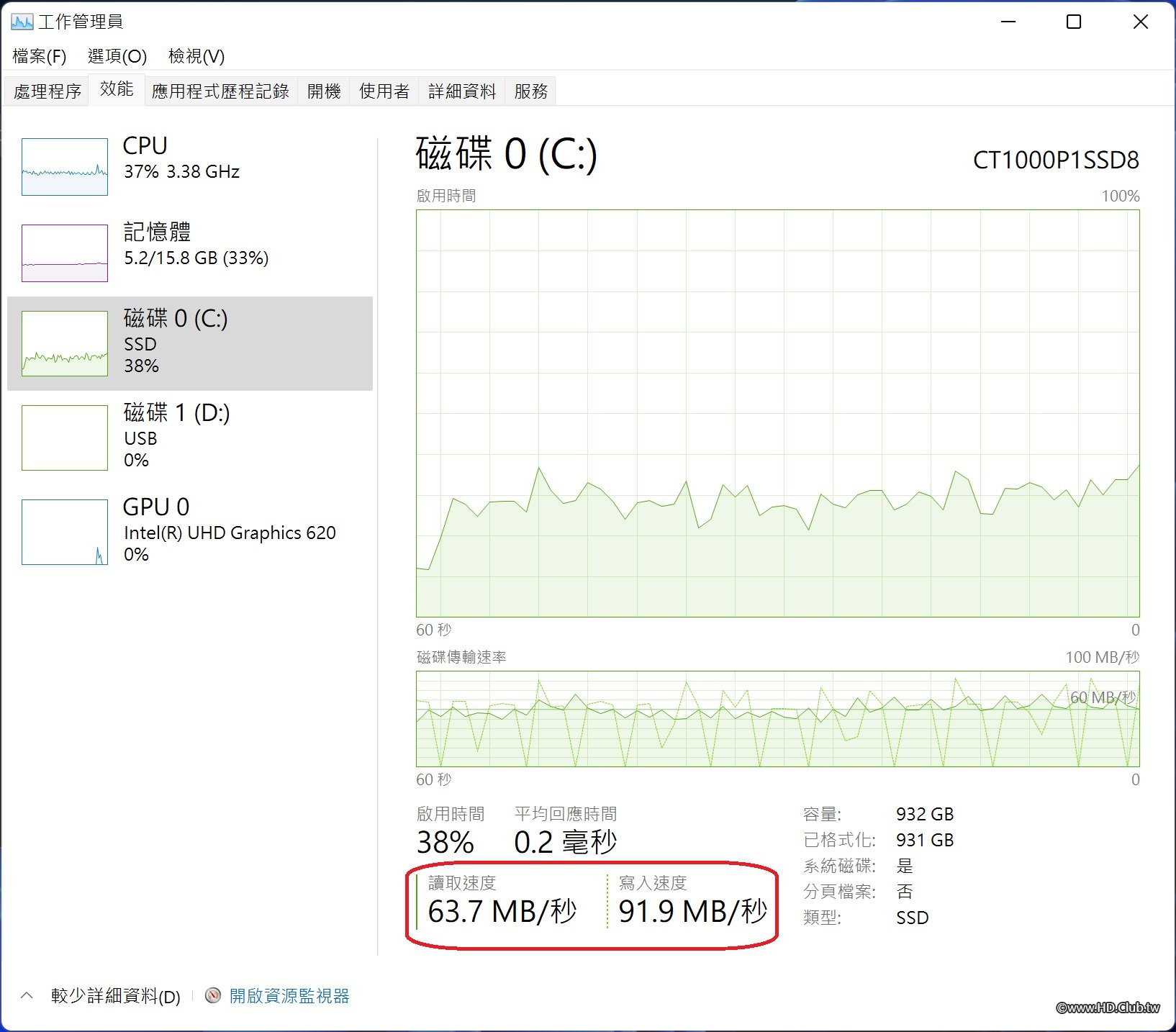

軟體即開始解碼並分解出數個 *.mmts 檔案, 檔案處理的速度取決於電腦儲存媒體的速度, 上限大概落於每秒 100MB 左右, 建議讀取與寫入磁碟機不要在同一個, 處理速度較快.
另外, 本人測試曾遇過 讀寫均為 RAID 磁碟機的情況下異常緩慢, 每秒不到 1MB
如果您也遇到相同情形, 請將讀寫檔案分開放置, 避免過於緩慢的狀況發生
經過 DumpTS GUI 處理後的檔案可能會產生以下檔案
out_xxxxxxxx_F100.mmts
out_xxxxxxxx_F110.mmts
out_xxxxxxxx_F111.mmts
out_xxxxxxxx_F112.mmts
說明一下這些檔案 F100~F112 是 mmts 當中的 PID
例如:
- NHK BS4K Video stream. PID = 0xF30x
- NHK BS4K Audio stream, PID = 0xF31x
- NHK BS8K Video stream. PID = 0xF10x
- NHK BS8K Audio stream, PID = 0xF11x
out_xxxxxxxx_F100.mmts 這個檔案就是解出來的 Video stream
out_xxxxxxxx_F11x.mmts 則是解出的 Audio stream
一般來說, 一個節目至少會有 Video & Audio stream 各一個, 不過若是遇到日本地區下大雨的情況
NHK BS4K & BS8K 可能會解出兩個 Video stream: PID 0xF100 & 0xF101; 0xF300 & 0xF301
第二個 0xF101 or 0xF301 即為 "降雨對應" 的 Video stream, 解析度為該頻道四分之一的視訊格式
如果沒有特別需要, 請直接忽視這個 Video stream
若錄下檔案有 "降雨對應" Video stream, 在 Audio stream 也會多一個降雨對應, 請一起忽視即可
連 BS8K 也有降雨對應, 感覺有點神奇

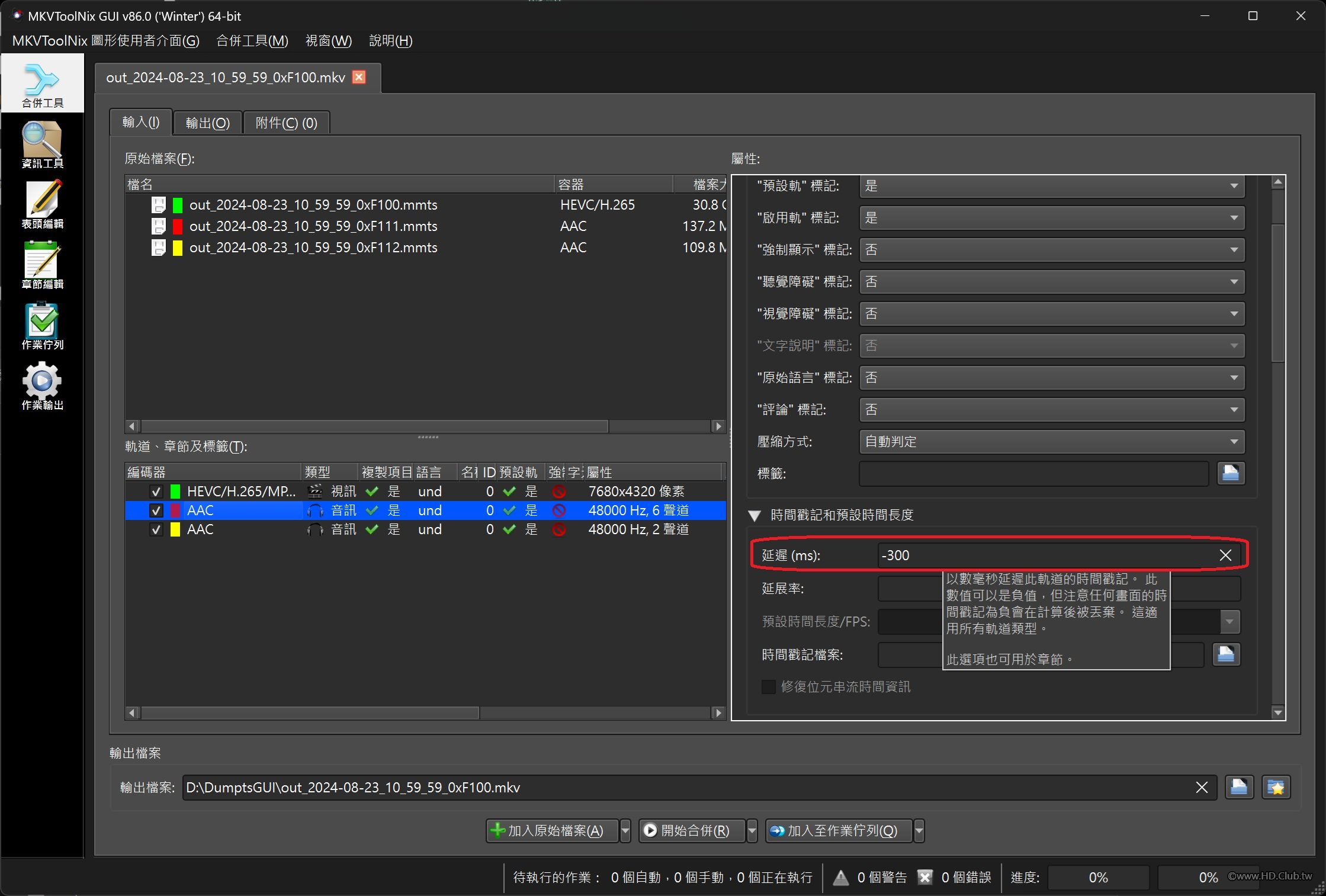

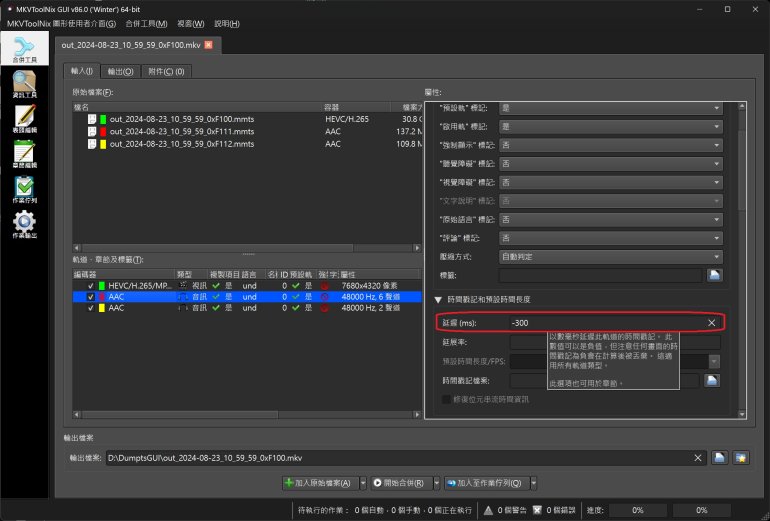

將解出的 stream 檔案拉至 mkvtoolnix 結合, 並將 audio 延遲設定為 -300ms, 然後再輸出檔案即可
不過, 這個數值不一定每次都是 -300, 如果您結合出來的檔案從一開始就影音不同步, 請試著改用不同的數值
另外需特別注意的是, 如果錄影的期間衛星訊號不好, 錄下的資料有破損, 最後將導致解開的影音 stream 檔案結合之後影音不同步
因為分拆出來的 video/audio stream 少了 ts 當中的 PTS (presentation time stamp), 如果封包破損殘缺就容易造成影音不同步的現象

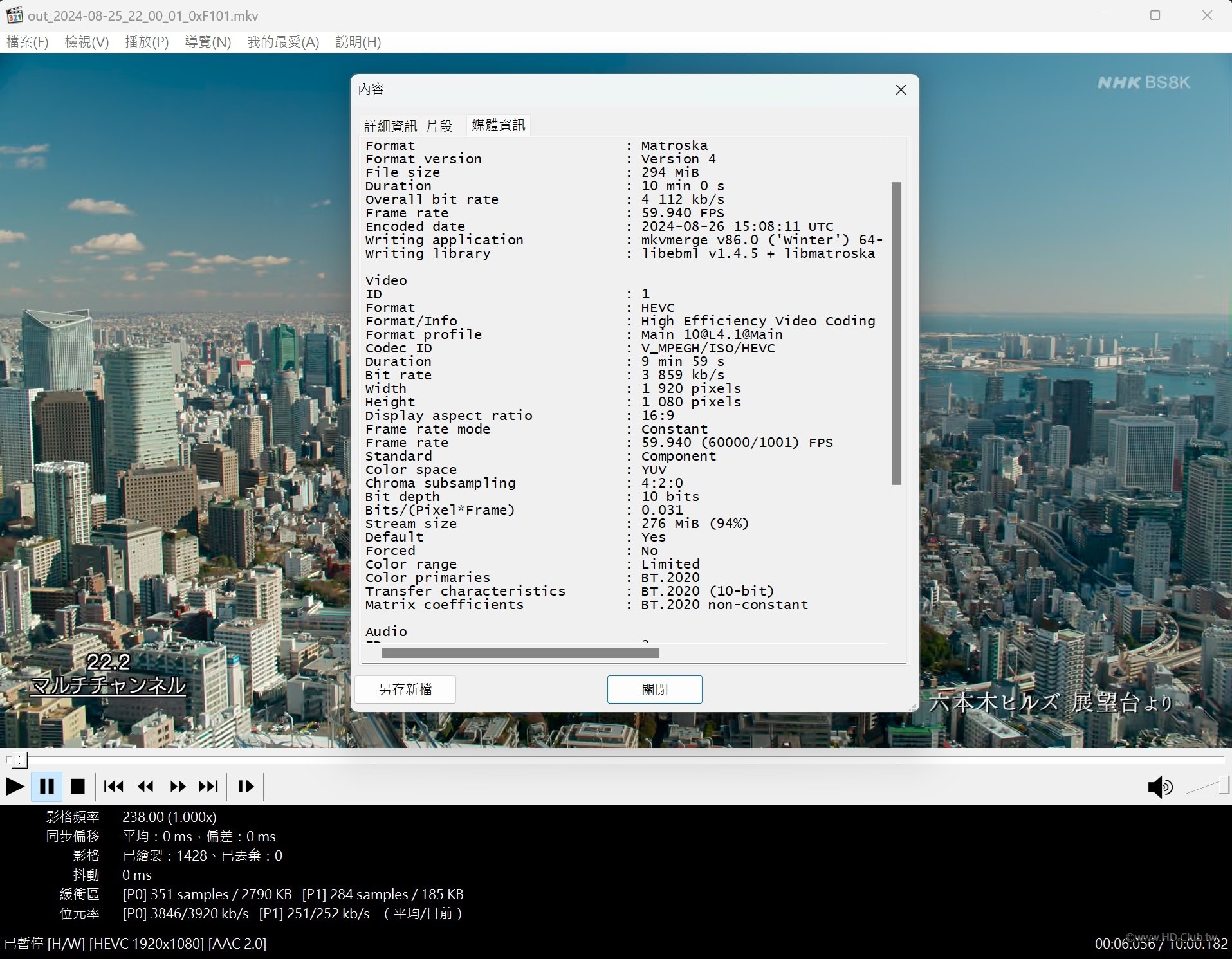

再來有一點須注意的是, 如果是錄下 BS8K 具備 22.2 聲道的節目, 解開後請忽略 F110 的 audio stream
因為現階段 mkvtoolnix 會誤判 22.2CH AAC stream, 加入此檔無法結合出正確的 mkv 檔案.
本人雖然知道如何處理此問題, 但是過程極為複雜, 暫時無法在此分享.
靜待有朝一日, mkvtoolnix 不再誤判 22.2 聲道, 屆時大家就可順利處理此影音檔案.
Enjoy It.
參考資料:
TS抜きチューナー備忘録2023
PT4K非公式wiki
MiSeTe4K
Xview 4K
DumpTS
DumpTS ACAS
PT4K BonDriver
PT4K W tuner 即時錄影軟體
|
