3D顯示設備與眼鏡型式分析表

TonyNi · 發表於 2009-12-20 10:35:12

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

3D顯示設備與眼鏡型式分析表歡迎各界指教讓資料更正確完整

製表：www.3DHV.com 製表日期:2009/12/19

項目		性質說明	配合顯示硬體
被動式	紅藍偏光眼鏡	利用色紙過濾色光的原理，每一邊把紅或藍的偏色過濾掉剩下本眼應該看到的畫面；這種方式影片顏色很難掌握效果不佳，所以現在已經很少人用了，影片較多。	1、一般的2D顯示器即可。 2、一般的2D投影機即可。

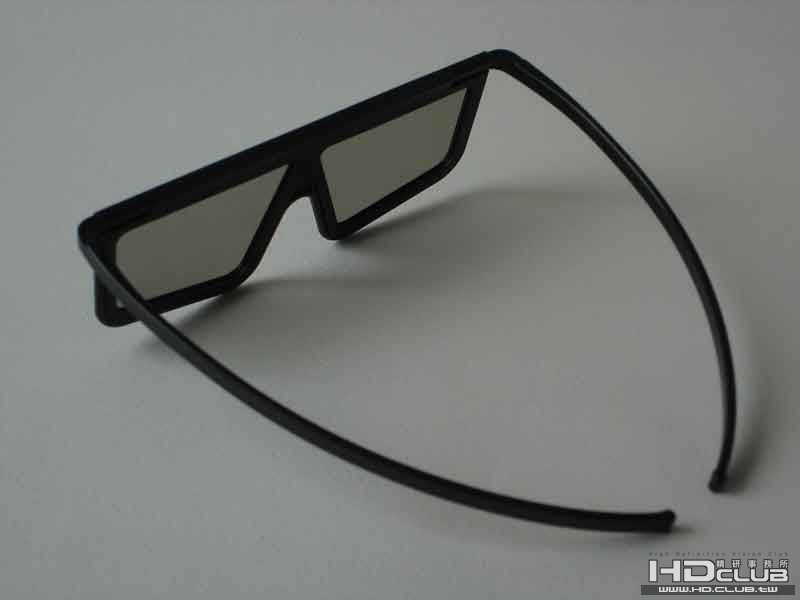

	線性偏光眼鏡	線偏光方向有90度角垂直與180度水平，亦可為45/135度角交叉，但投影機或LCD與眼鏡之間一定要一致，否則就無效了，要使用2台投影機才能有3D效果(L/R兩軌左右影像)，偏極光立體電影必須使用銀質的3D專用銀幕，一般銀幕是不能用的，因為無法分離出兩種偏光。線偏光立體系統觀看視角比較平均像4:3模式但左右視角比較小，由於觀賞者需帶眼鏡，但成本低可損耗，較符合經營效益，所以是目前立體電影院最普遍採用的模式。電影最近比較多，其技術已經成熟許多。	1、iZ3D 22”LCD採2層LCD用線性偏光方式。 2、液晶LCD投影機，數位DLP投影機都可以。以上都要使用2台才能有3D效果，必須使用銀質的3D專用銀幕，一般銀幕是不能用的，因為無法分離出兩種偏光。

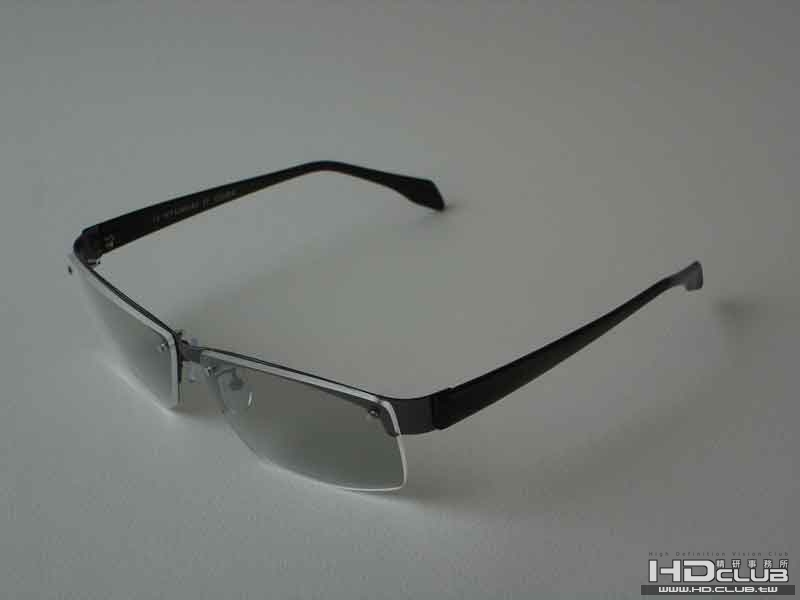

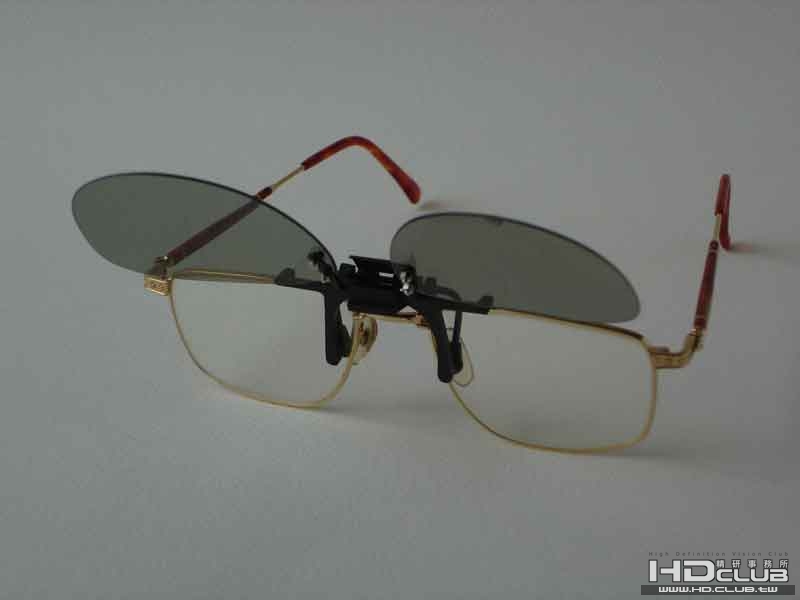

	環型偏光眼鏡	環型偏光或稱圓型偏光，是將水平交錯之奇、偶水平線光的方向，向左(奇數線) 逆時針方向則為左圓偏光，右(偶數線) 順時針方向為右圓偏光，可由2台投影機再透過的環型偏光鏡播放畫質不變(與線性偏光相同)，如用LCD需要貼偏光膜Retarder Film在LCD TV螢幕上，但只有一層LCD顯示即可，環型偏光的特性俯仰視角比較小，相對左右視角比較寬，適合寬螢幕(16:9)及平面的放映空間，LCD的顯示其左右影像的垂直解析度各會減少一半，(960X1080X2=1920X1080)其3D畫質還是可以被接受，彩度明度都還是水準之上，觀眾需帶眼鏡，但成本低較可多人一起觀賞符合經營效益，影片最近比較多，其技術也已經成熟。	1、宏碁Acer 3D筆電Aspire 5738DG 2、Hyundai日本BS11衛星3DTV立體電視日本原裝進口46吋高畫質數位液晶3D立體電視，擁有全球首款3D立體電視將是平易近人的價位，免費收視日本BS11衛星台獨家播放3D立體節目，輕鬆在家享受3D立體家庭劇院， 3DTV內建衛星接收器，直接收視衛星節目不用再多買主機，內建2D模擬3D播放功能，帶您進入3D立體高畫質的享受。 3、液晶LCD投影機，數位DLP投影機都可以。以上都要使用2台才能有3D效果，必須使用銀質的3D專用銀幕，一般銀幕是不能用的，因為無法分離出兩種偏光。
主動式	快門式眼鏡	快門式(Shutter)，它是利用LCD片通電斷電可透明或黑暗的原理來製作左右可高速切換的眼鏡，影片則用一台投影機DLP單槍頭影機120Hz或LCD TV 120Hz以高速切換左右眼畫面方式放映(如一秒60格，單數格為左眼，雙數格為右眼，由於進步用120Hz，人的眼睛幾乎沒有感覺在閃爍)，全場需設無線感應來控制觀眾的眼鏡切換速率需與投影機的切換速率同步。這種系統複雜，眼鏡成本很高，換電池亦很麻煩，造成管理上的不便，眼鏡較重觀眾配帶較不舒適，不適合在座位數量多的立體劇院使用，但觀眾人數少使用還可以，個人立體劇院可用DLP單槍一台與一般布幕即可，支援Full HD 高畫質解析度3D顯示模式，完全不降垂直解析度，同時也沒有視角與觀賞距離的限制，畫質較高但明度會減低。	1、NVIDIA 3D Vision 立體套件電子快門眼鏡、一組透過 USB 外接的紅外線訊號發器，另外還需要 120 Hz 倍頻螢幕或DLP單槍投影機以及相容的 NVIDIA 顯示晶片，所有條件必須整合在一起才能顯示出立體感、層次感、清晰度都相當優異的 3D 畫面。 2、22吋立體螢幕有宏碁Acer 3D 120Hz GD245HQ 23.6吋Full HD立體螢幕，優派VX2238wm和三星2233RZ都是配合NVIDIA 3D Vision 立體套件。 3、ASUS G51J 3D筆電，是採用15.6 吋、120 Hz 倍頻 LED 螢幕的3D筆電，配合NVIDIA 3D Vision 立體套件。 4、Sony與Panasonic 2010年主推3D TV，120 Hz 倍頻 LED。 5、單槍頭影機只能用數位DLP機種，配合快門式(Shutter)眼鏡，美商優派此次推出四款超短焦倍頻3D投影機，包括PJD6211、PJD6221、PJD6381、PJD6241，除了令人讚賞的短焦距成像能力、120Hz雙倍頻技術與支援3D Ready功能，一般布幕即可。

yesgood · 發表於 2009-12-24 11:54:53

主動式的3D眼鏡應該會占多數市場，因為以目前顯示器可用又立即打開消費市場，這是最快速的產品。

在展場看SONY的主動式3D眼鏡也算是輕盈，大銀度區是用被動3D眼睛。

ajue · 發表於 2010-1-3 00:40:26

這個資訊正好我想知道
未來大尺寸螢幕會走3D模式
而且最終模式應該是不需帶3D眼睛
會內建在面板上 ~ 酷的勒
多謝大大~受益良多啊～

話說我還沒看過3D電影勒 Orz....

yangts1023 · 發表於 2010-1-3 09:36:52

感謝大大有用的資訊

springweek · 發表於 2010-1-3 13:59:26

有用的資訊
學習了
感恩感恩

yikman11 · 發表於 2010-1-3 15:54:24

學習學習
3D也是未來電影的大趨勢

cynthiachoy329 · 發表於 2010-1-3 16:20:04

遲少少, 這個世界真是什麼都有啦

shavian · 發表於 2010-1-5 00:28:09

問一句外行話，最近電影院播放的絕命終結站4、阿凡達等，究竟是用以上的那一種方式呢？

yesgood · 發表於 2010-1-5 13:14:00

都是被動式！

WeihsiuChen · 發表於 2010-1-9 20:24:42

哈哈, 看到這副眼鏡讓我想惡搞一下, 各位別介意喔 :-P

「陳先生，你的資訊科技太落後了，你戴的那副液晶體顯影眼鏡是兩年前美國過時的產品，而我這副隱形液晶體顯影眼鏡，是上個月西德最新產品，價值11萬美金。」

ericguu006 · 發表於 2010-1-10 22:59:13

去看阿凡達有時有許多3D電影的預告,看來今年真是3D影像飛起的一年.

shavian · 發表於 2010-1-25 10:07:08

原帖由 yesgood 於 2010-1-5 13:14 發表
都是被動式！

那再請問一下，上文有提到被動式的3D技術，＂液晶LCD投影機，數位DLP投影機都可以。以上都要使用2台才能有3D效果，必須使用銀質的3D專用銀幕，一般銀幕是不能用的，因為無法分離出兩種偏光。"
難道我們在電影院看3D電影的時候，他們還把銀幕換成3D專用的，不大可能吧，那樣也太耗工了啊。

motonari2006 · 發表於 2010-1-27 01:49:26

很棒的訊息,對3D顯示技術有更深的了解

bonfiglio · 發表於 2010-1-27 09:30:41

原帖由 yesgood 於 2009-12-24 11:54 發表
主動式的3D眼鏡應該會占多數市場，因為以目前顯示器可用又立即打開消費市場，這是最快速的產品。

在展場看SONY的主動式3D眼鏡也算是輕盈，大銀度區是用被動3D眼睛。 ...

主動式要成為主流
有兩大障礙

1. LCD 要求能接受 120Hz 訊號。目前 120Hz HD panel 價格很貴
2. 主動眼鏡要 100~150 US$ 左右。一個人用還可以，一家大小, 只是購置眼鏡就要幾百 US$。

yesgood · 發表於 2010-1-27 11:57:28

這種被動式3D眼鏡國內SIS早在10年前就已經推出過，當年購買眼鏡含顯卡約2000元左右！

這是所有3D能進入市場最快速方式，真的不需要120HZ，也不需要這麼高的價格，放心廉價3D眼鏡即使台灣廠商不推，大陸廠商也會很快推出，這個技術層次很低，甚至根本談不上技術，只是液晶版兩片交替開關而已.....傳輸同步信號應該會先從一般無線或紅外線傳送逐漸改成藍芽方式。
