PMW-EX3/EX1 軔體升級 DIY 自己動手做！

alex · 發表於 2010-3-9 22:04:07

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

<DIV>因應即將發售的 SxS-1 及 SD 跟 MS 兩款轉接卡，已推出的 EX 攝影機若版本過低就得進行升級</DIV>
<DIV>往後 XDCAM EX 系列的攝影機升級都將開放由使用者自行操作，相對的也要了解其中的風險</DIV>
<DIV>請先詳閱其中的使用說明！若不當操作導致"變磚"，則需付($)($)去授權維修中心一趟</DIV>
<DIV><BR></DIV>
<DIV>==========================<-分-隔-線->==========================</DIV>
<DIV><BR></DIV>
<DIV>以下是小弟身先士卒的 DIY 過程，提供給有意動手做看看的人當參考！</DIV>
<DIV><BR></DIV>
<DIV><FONT class=Apple-style-span color=#ff0000><SPAN style="FONT-SIZE: medium" class=Apple-style-span>＃＃＃升級前請先確定你</SPAN><B><SPAN style="FONT-SIZE: medium" class=Apple-style-span>已經明瞭其中的風險</SPAN></B><SPAN style="FONT-SIZE: medium" class=Apple-style-span>＃＃＃</SPAN></FONT></DIV>
<DIV><FONT class=Apple-style-span color=#ff0000><SPAN style="FONT-SIZE: medium" class=Apple-style-span>！！！升級過程中</SPAN><B><SPAN style="FONT-SIZE: medium" class=Apple-style-span>絕對不能</SPAN></B><B><SPAN style="FONT-SIZE: medium" class=Apple-style-span>斷電跟移除 USB 連接線</SPAN></B><SPAN style="FONT-SIZE: medium" class=Apple-style-span>！！！</SPAN></FONT></DIV>
<DIV><BR></DIV>
<DIV>＊＊＊另外，我也會先確認記憶卡槽內無記憶卡＊＊＊</DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><以下範例採用 PMW-EX3 及 Windows 7 做說明></DIV>
<DIV><BR></DIV>
<DIV><B>[下載升級所需要的檔案]</B></DIV>
<DIV>- 請依機型下載正確的壓縮檔</DIV>
<DIV><SPAN style="LINE-HEIGHT: 20px" class=Apple-style-span>
<DIV style="LINE-HEIGHT: normal; WORD-WRAP: break-word">．PMW-EX1 (V1.20 <SPAN style="LINE-HEIGHT: 20px; WORD-WRAP: break-word" class=Apple-style-span><A style="LINE-HEIGHT: normal; WORD-WRAP: break-word; COLOR: rgb(0,0,0); TEXT-DECORATION: underline" href="http://supportdocs.sonybiz.net/sf/0/3/G/B/SS03GB_1.ZIP">下載點</A></SPAN><IMG border=0 alt

) src="http://www.hd.club.tw/images/smilies/default/3.gif" smilieid="63"></DIV>
<DIV style="LINE-HEIGHT: normal; WORD-WRAP: break-word">．PMW-EX3 (V1.10 <SPAN style="LINE-HEIGHT: 20px; WORD-WRAP: break-word" class=Apple-style-span><A style="LINE-HEIGHT: normal; WORD-WRAP: break-word; COLOR: rgb(0,0,0); TEXT-DECORATION: underline" href="http://supportdocs.sonybiz.net/sf/0/3/G/C/SS03GC_1.ZIP">下載點</A></SPAN><IMG border=0 alt

) src="http://www.hd.club.tw/images/smilies/default/3.gif" smilieid="63"></DIV>
<DIV style="LINE-HEIGHT: normal; WORD-WRAP: break-word">．PMW-EX1R (V1.10 <SPAN style="LINE-HEIGHT: 20px; WORD-WRAP: break-word" class=Apple-style-span><A style="LINE-HEIGHT: normal; WORD-WRAP: break-word; COLOR: rgb(0,0,0); TEXT-DECORATION: underline" href="http://supportdocs.sonybiz.net/sf/0/3/G/A/SS03GA_1.ZIP">下載點</A></SPAN><IMG border=0 alt

) src="http://www.hd.club.tw/images/smilies/default/3.gif" smilieid="63"></DIV>
<DIV style="LINE-HEIGHT: normal; WORD-WRAP: break-word">．PMW-350 (V1.10 <SPAN style="LINE-HEIGHT: 20px; WORD-WRAP: break-word" class=Apple-style-span><A style="LINE-HEIGHT: normal; WORD-WRAP: break-word; COLOR: rgb(0,0,0); TEXT-DECORATION: underline" href="http://supportdocs.sonybiz.net/sf/0/3/G/9/SS03G9_1.ZIP">下載點</A></SPAN><IMG border=0 alt

) src="http://www.hd.club.tw/images/smilies/default/3.gif" smilieid="63"></DIV></SPAN></DIV>
<DIV>- 壓縮檔中包含了 Windows 跟 Mac 兩個版本及說明文件</DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><B>[EX1/EX3需開啟攝影機上的"維護專用USB端子"]</B></DIV>
<DIV>PMW-EX1: 在底下側邊 USB 端子旁，有個小螺絲鎖著的蓋板，卸下螺絲後可見</DIV>
<DIV>PMW-EX3: 在肩托架下方有個蓋板，卸下螺絲後可見，詳情請參閱說明文件圖示</DIV>
<DIV><BR></DIV>

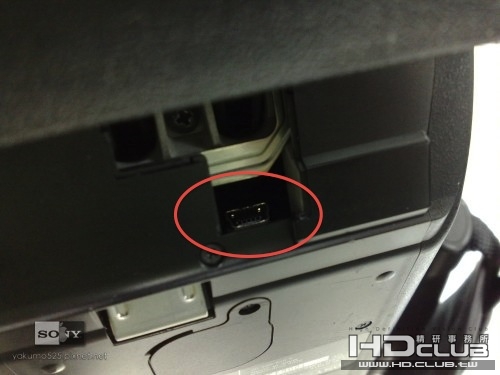

<DIV>(EX3隱藏在底部的維修專用USB端子)</DIV>
<DIV>

<BR></DIV>

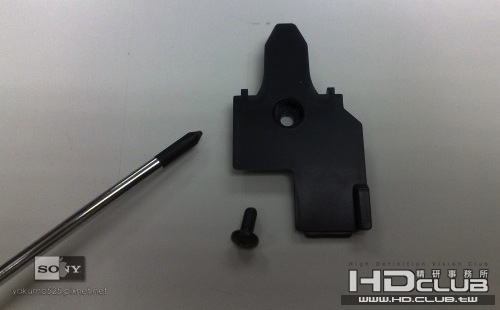

<DIV>(EX3拆下來的蓋板)</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><B>[開啟電腦]</B> (廢言)</DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><B>[執行VersionUpTool安裝程式]</B></DIV>
<DIV>- 請先關閉其他執行中的應用程式</DIV>
<DIV>- (使用 Windows XP 需升級至 SP3 跟安裝 .NET Framwork 3.5 以上)</DIV>

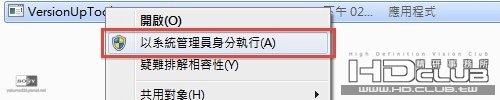

<DIV>- (使用 Winodws 7 / Vista [SP1] 時要用右鍵選擇"以系統管理員身分執行"

</DIV>
<DIV>

</DIV>
<DIV><BR></DIV>

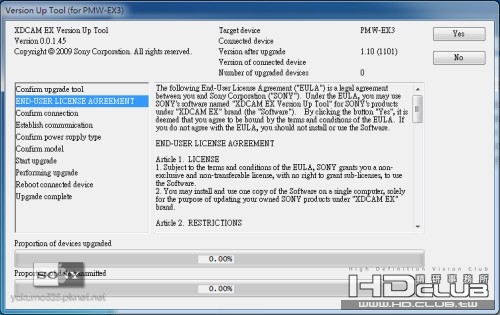

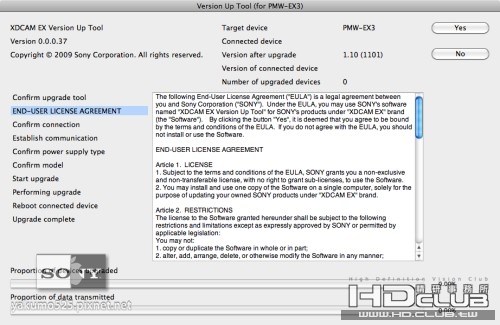

<DIV>- 升級工具啟動後將會停在[End User License Agreement] (使用者授權說明)</DIV>
<DIV>

</DIV>
<DIV><BR></DIV>
<DIV>- Mac版相對簡單，只要系統是Leopard (10.5.x)或是Snow Leopard (10.6.x)即可</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><B>[確認已使用維護專用USB介面與電腦連線]</B></DIV>
<DIV>- 請斷開其他外接裝置</DIV>

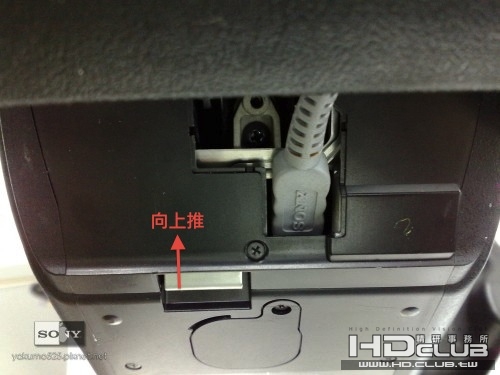

<DIV>- 連接 USB 線時，要把底下的金屬卡榫往上推（如圖）</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

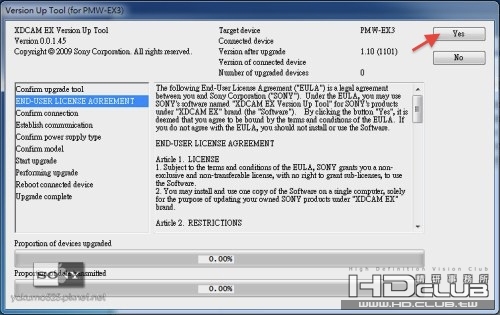

<DIV><B>[按下升級程式右上角的 Yes 按鈕]</B></DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

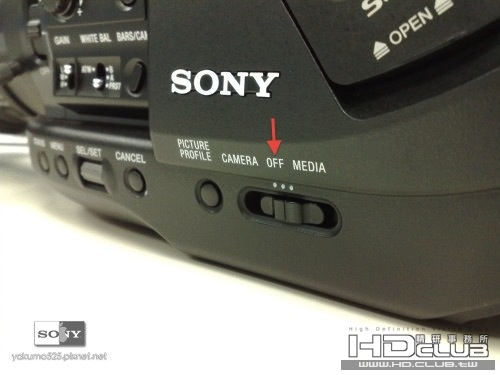

<DIV><B>[打開 EX1/EX3 的電源開關]</B></DIV>

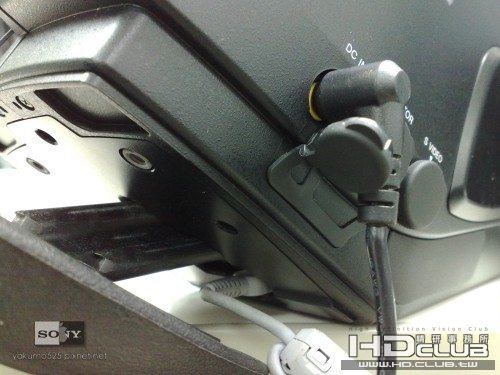

<DIV>- 建議"<FONT class=Apple-style-span color=#8b0000>同時</FONT>"使用電源供應器及電池供電，以確保電力不會異常中斷</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>

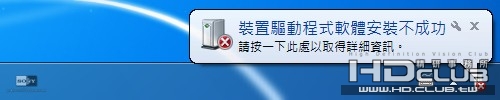

<DIV>- (使用Windows 7 / Vista時，會跳出驅動程式安裝不成功的提示，按下面那個認可執行)</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>

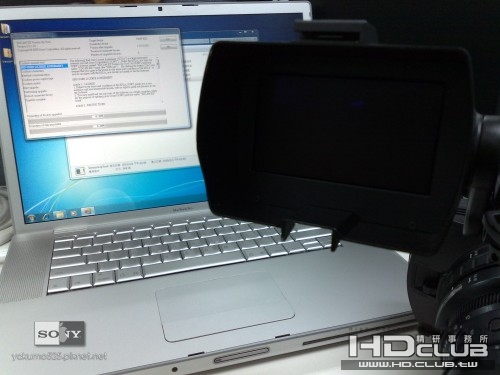

<DIV>- 開機後的攝影機螢幕"<FONT class=Apple-style-span color=#8b0000>不會</FONT>"亮起，感覺就像沒開機一樣</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

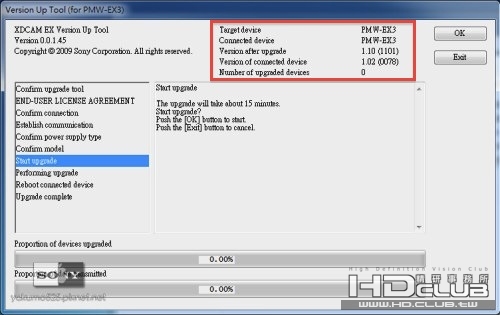

<DIV><B>[連線偵測]</B></DIV>
<DIV>- 雖螢幕不會亮起，但如果連線正確，進度會一個一個自動往下執行</DIV>
<DIV>- 最後停在 Start upgrade 項目</DIV>
<DIV>- 右上角會出現目前連線的機型及軔體版本</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

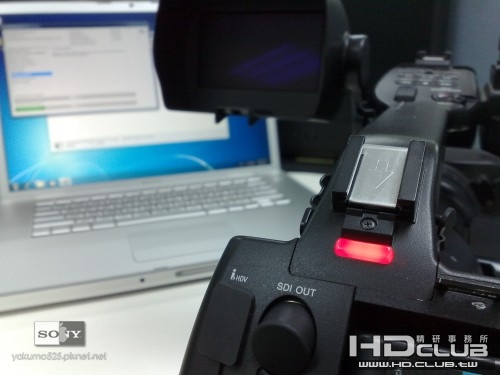

<DIV><B>[按下 OK 開始升級]</B></DIV>
<DIV>- 提示執行過程約略需 15 分鐘</DIV>

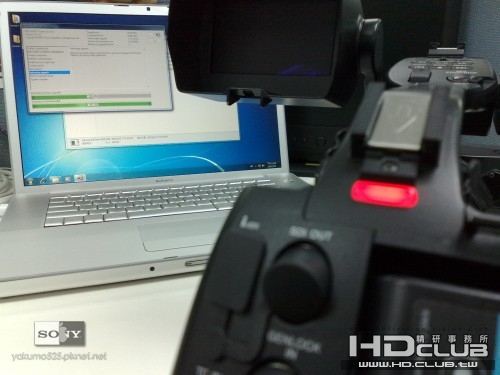

<DIV>- 攝影機上的 Tally 燈會"<FONT class=Apple-style-span color=#8b0000>恆亮<SPAN style="COLOR: rgb(0,0,0)" class=Apple-style-span>"</SPAN></FONT></DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

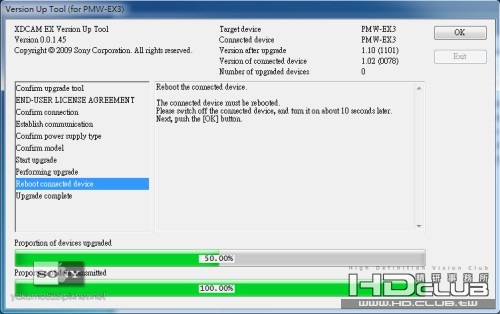

<DIV><B>[第二排進度到達 100% 時，攝影機需"<FONT class=Apple-style-span color=#0000ff>手動</FONT>"重啟]</B></DIV>
<DIV>- 此時攝影機上的 Tally 燈會"閃爍"</DIV>
<DIV>- 第一排進度會停在 50% 的位置</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV>- 攝影機關機後，等<FONT class=Apple-style-span color=#8b0000>待個 10 秒再開機</FONT>（關機前請確認此時 Tally 燈處於<FONT class=Apple-style-span color=#ff0000>閃爍</FONT>狀態！！）</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

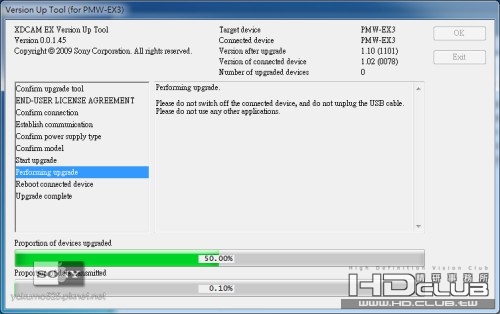

<DIV><B>[<SPAN style="FONT-WEIGHT: normal" class=Apple-style-span><B>待攝影機重啟後，</B><SPAN style="FONT-WEIGHT: bold" class=Apple-style-span>再次按下 OK 按鈕]</SPAN></SPAN></B></DIV>
<DIV>- 第二排進度會先歸 0% 後，繼續執行升級作業</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV>- 攝影機的 Tally 燈再次呈現恆亮</DIV>
<DIV>- 在進度到達 99% 後速度會變慢。沒關係！快完成了</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

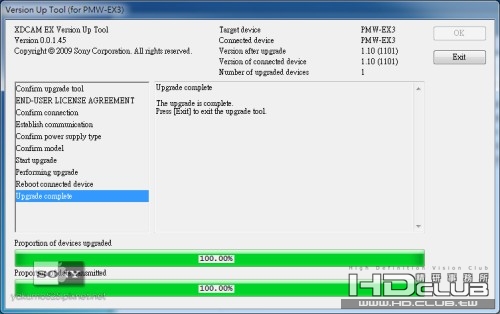

<DIV><B>[最終兩個進度都會顯示為 100%]</B></DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><B>[升級完成，請按 EXIT 關閉程式]</B></DIV>
<DIV>- 此時攝影機上的 Tally 燈會再次"閃爍"</DIV>
<DIV>- 升級已完成，可以關閉攝影機的電源開關（關機前請確認此時 Tally 燈處於<FONT class=Apple-style-span color=#ff0000>閃爍</FONT>狀態！！）</DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>

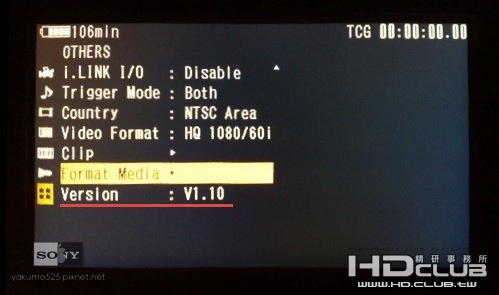

<DIV><B>[重啟攝影機，確認軔體版本]</B></DIV>
<DIV>- 進入 OTHERS 選項，在最後一行會看到目前的軔體版本（舊版本是不會呈現這行的）</DIV>
<DIV>

<BR></DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV>PS:第一次重新開機的時間較長，但之後開機的速度明顯變快了！讚～<SPAN style="LINE-HEIGHT: 20px" class=Apple-style-span><IMG border=0 src="http://www.hd.club.tw/images/smilies/default/30.gif" smilieid="113"></SPAN></DIV>
<DIV><BR></DIV>
<DIV>PMW-EX1 的使用者基本上只有前面提到的維護專用USB位置及下載檔的不同，其他步驟都一樣！</DIV>
<DIV><BR></DIV>
<DIV><BR></DIV>
<DIV><FONT class=Apple-style-span color=#2f4f4f>【本文轉載請註明出處 yakumo525.pixnet.net】</FONT></DIV>

[ 本帖最後由 COFFEE 於 2010-4-18 20:29 編輯 ]

PHD270 · 發表於 2010-3-9 23:04:25

謝謝先

Shammy42 · 發表於 2010-3-9 23:25:57

<P>升級時, 最好不要僅使用電池供電. </P>
<P>使用電源供應器比較妥當. </P>
<P>以防止升級過程中沒電,導致"變磚"</P>

[ 本帖最後由 Shammy42 於 2010-3-9 23:27 編輯 ]

BlueSeed · 發表於 2010-3-10 01:30:43

那就得先準備續航力強一點的 UPS ....

<br><br>不過 , 真的怕 TPC 跳電而用 UPS , 好像還不如先把長效電池的電力充飽來的實際....

<br><br>至於 TPC 幾時會跳電 , 也許可以找 cyd 問問....

<br><br><img src="./images/smilies/default/24.gif" .="" images="" smilies="" default="" 24.gif="" smilieid="84" alt="<img src=" border="0"> <br>

alex · 發表於 2010-3-10 01:44:25

所以說嘛！這就是風險之所在<div><br></div><div>如果接了電源供應器卻碰到台電跳電、UPS故障或是有人踩到電線</div><div>甚至接在機器上頭的電池也正好報廢... 那... 不是要去安太歲就是要去點光明燈啦</div>

Shammy42 · 發表於 2010-3-10 09:13:13

挖哩咧!
那還最好不要在陰雨天升級咧..
免得被雷打中變電箱. 高壓電回送到你的機器.
這就不是升級失敗可以處理的事了..

alex · 發表於 2010-3-10 10:39:28

哈～照這個邏輯，要注意的地方可多了<div><br></div><div>不要在旁邊有小朋友在玩耍時升級</div><div>不要一邊喝飲料一邊升級，以防不小心打翻飲料導致機器或電腦故障...</div><div>不要用中毒的電腦升級，以免升到一半電腦當機自動重啟</div><div>不要用單一電源的電腦(桌機)做升級，請使用筆記型電腦，同時掛電池跟電源供應器</div><div>不要用路邊撿到的USB傳輸線，以免接觸不良或斷線，也避免用USB延長線</div><div>不要.....</div><div><br></div><div>不要升級好了... (科科)

</div><div><br></div><div>如果還是手癢，請參閱黃曆、星座運勢，安排於吉時、吉位，身穿幸運色的衣服... 開始升級

</div>

Shammy42 · 發表於 2010-3-10 12:22:03

如果你今年沒有在行天宮抽到上上簽的話..
那還是花一點coco給人家做好了..

Ader · 發表於 2010-3-10 16:10:54

<P>請問alex老師<IMG alt="" src="http://www.hd.club.tw/images/smilies/default/77.gif" border=0 smilieid="99"> </P>
<P> </P>
<P>升級的目的 ...........是為了讓機器識別即將發售的SxS-1 及 SD 跟 MS 兩款轉接卡</P>
<P> </P>
<P>還有沒有其他好康的??<IMG alt="" src="http://www.hd.club.tw/images/smilies/default/38.gif" border=0 smilieid="121"> </P>
<P> </P>
<P>例如 : 鏡頭錄影能穿透某種衣服材質....<IMG alt="" src="http://www.hd.club.tw/images/smilies/default/34.gif" border=0 smilieid="117"> </P>
<P>          打野外時....為了省電 (不易被人察覺) LCD能OFF.........<IMG alt="" src="http://www.hd.club.tw/images/smilies/default/36.gif" border=0 smilieid="119"> </P>
<P>          玩TRANSTION......能否...............支援三點......<IMG alt="" src="http://www.hd.club.tw/images/smilies/default/35.gif" border=0 smilieid="118"> </P>
<P>          ...................................</P>
<P>          ..................................</P>
<P>            </P>
<P> </P>
<P>         </P>
<P><FONT style="BACKGROUND-COLOR: #e1e4e5"></FONT> </P>
<P><FONT style="BACKGROUND-COLOR: #e1e4e5"></FONT> </P>

alex · 發表於 2010-3-10 17:50:11

超人德... 你是... 認真的嗎！！<div><br></div><div>1. 有也不能講 (噓～)</div><div>2. 要不易被察覺就把 BRIGHT 轉到最小</div><div>3. 礙與法規，第三點不能漏...</div><div><br></div><div>老大... 貌似你的工作需求很特別！我可以探班嗎

</div>

COFFEE · 發表於 2010-3-10 19:01:33

<P>剛才試著升級,結果是失敗<IMG border=0 alt="<img" src="http://www.hd.club.tw/images/smilies/default/4.gif" smilieid="64"> </P>
<P> 真是欲哭無淚,上次升級一次OK 這次竟然卡住了半小時,一動都不動<IMG border=0 alt="<img" src="http://www.hd.club.tw/images/smilies/default/43.gif" smilieid="125"> </P>
<P> EX1重開機沒事,依舊是舊版本</P>
<P>真是沒事討皮癢,搞得偶心驚膽跳........</P>

[ 本帖最後由 COFFEE 於 2010-3-10 19:02 編輯 ]

tpe · 發表於 2010-3-10 20:05:54

原廠升級文件上說，除要插電外為免意外斷電，最好把電池也裝上.......................

alex · 發表於 2010-3-10 20:29:00

<span class="Apple-style-span" style="white-space: pre-wrap; ">嗯嗯！沒錯～所以跳過開玩笑的話，說明中也是這樣建議地

<b>[打開 EX1/EX3 的電源開關]</b>
- 建議"<font class="Apple-style-span" color="#FF0000">同時</font>"使用電源供應器及電池供電，以確保電力不會異常中斷</span>

alex · 發表於 2010-3-10 20:39:47

請問 COFFEE 版主是卡在哪個過程呢？

COFFEE · 發表於 2010-3-10 21:17:58

二次都卡在Confirm power supply type

Ader · 發表於 2010-3-10 23:49:46

<P>

1. 有也不能講 (噓～)<BR>2. 要不易被察覺就把 BRIGHT 轉到最小<BR>3. 礙與法規，第三點不能漏...<BR><BR>

</P>
<P> </P>
<P>1.喔!~~~那我不要講 .我用打字的 . 原來任何材質衣服都能穿透......................................................帶把剪刀<IMG border=0 alt="" src="http://www.hd.club.tw/images/smilies/default/35.gif" smilieid="118"> </P>
<P>2.那省電呢??? 遇到持久戰 . 續航力粉重要勒!!</P>
<P>3.手法才是好國民 !!<IMG border=0 alt="" src="http://www.hd.club.tw/images/smilies/default/36.gif" smilieid="119">  我只好純手工囉!!</P>
<P> </P>
<P> </P>
<P>

老大... 貌似你的工作需求很特別！我可以探班嗎

</P>
<P> </P>
<P>萬一有如此特別的CASE . 是歡迎探班呀!!<IMG border=0 alt="" src="http://www.hd.club.tw/images/smilies/default/41.gif" smilieid="124"> </P>
<P>不過 . 你吃光太輕了 . 容易曝光耶 !!<IMG border=0 alt="" src="http://www.hd.club.tw/images/smilies/default/66.gif" smilieid="89"> </P>
<P>不像我 . 吃光超重 . 不易被察覺<IMG border=0 alt="" src="http://www.hd.club.tw/images/smilies/default/30.gif" smilieid="113"> </P>
<P> </P>
<P>===========================================</P>
<P>正顏汁~</P>
<P>像我都用替代品記錄 . 會不會閑閑去更新韌體</P>
<P>結果 . EX3會不認替代品了??!!<IMG border=0 alt="" src="http://www.hd.club.tw/images/smilies/default/39.gif" smilieid="122"> </P>

alex · 發表於 2010-3-11 00:59:55

咖啡兄<div>請問一下有同時掛著 BP-U30/U60 跟接著 BC-U1 (模式切在 DC OUT) 嗎？<div><br></div><div>超人德</div><div>關於虛線以下：佛曰不可說</div></div>

alex · 發表於 2010-3-11 01:12:45

經過這幾天的觀察，國外的資訊整理給各位作參考<div><span class="Apple-style-span" style="line-height: 20px;"><br></span></div><div>[贊成升級的原因]</div><div>1. 開機效率提昇</div><div>2. 使用轉接卡有機會(*註)使用 Overcrank（註：將因記憶卡而有所差異）</div><div>3. 有計劃採購官方轉接卡</div><div><br></div><div>[不贊成升級的原因]</div><div>1. 舊版用的好好的，沒必要冒著升級失敗的風險</div><div>2. 會使目前記憶卡的可記錄時間<font class="Apple-style-span" color="#FF0000">減少約 2 分鐘</font></div><div><br></div><div>IT界的守則：IT產品用的好好的就別升級，除非其中有你想要的功能</div>
