Core Unlocker 890GX開核首選ASUS M4A89GTD PRO/USB3簡測

wingphoenix · 發表於 2010-3-17 19:41:25

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

AMD近期發表內建ATI Radeon HD 4290繪圖晶片的AMD 890GX晶片組，
這款為AMD第一個推出的8系列晶片組，與即將推出的Phenom II六核心處理器系列做搭配，
8系列晶片組的推出，AMD藉此重新定義玩家心目中的全方位繪圖架構，包括搭載主機板上內建顯示晶片，
與785G晶片組相同支援DirectXR10.1繪圖技術，也提供790GX晶片組利用ATI CrossFireX技術串聯兩張以上Radeon HD系列高效能繪圖產品。

主機板大廠-ASUS推出M4A89GTD PRO/USB3的890GX晶片主機板也已經面市，其所配置的規格相當符合主流市場需求，
除了支援AM3架構的處理器外和支援SATA 6Gbps之外，也內建兩個USB 3.0，享受USB3.0的高速傳輸效益
另外890GX主機板所搭配的SB850南橋晶片提供了原生的SATA 6Gbps連接埠，提供較佳的傳輸性能
這是目前Intel平台所沒有的原生規格，雖然目前採用SATA 6Gbps介面的硬碟不多，但對於未來的產品確是增加不少升級性。
這片主機板屬於ATX規格，一般人喜歡用來裝機的選擇，BIOS的設定也相當完整。
以下將帶領各位了解ASUS在890GX晶片組的中階產品M4A89GTD PRO/USB3的面貌及效能。

M4A89GTD PRO/USB3外盒正面

一樣採用ASUS新一代產品的設計 XTREME DESIGN。
採用AMD 890GX晶片組，屬於AM3腳位，記憶體使用DDR3，可支援新一代AM3腳位 45nm的CPU產品，
如Phenom II X3、Phenom II X4等，支援GPU BOOST、Hybrid Crossfire、CrossfireX及Sideport Memory。
CrossfireX支援8X+8X等級較H55或是H57的16X+4X為優秀，並獨家支援開核技術，最夯的WINDOS7也已經READY。

盒裝出貨版

外盒背面圖示產品支援相關技術

包括支援AM3腳位CPU、890GX晶片組主機板、技術、規格，並以簡單圖示簡介主機板支援的功能跟特色，
如GPU BOOST、Hybrid Crossfire、CrossfireX、Turbo V EVO、Turbo Key II技術、EPU、MEMOK!，全固態電容等，
讓使用者快速透過簡圖了解主機板的特色。另外就是還是MIC(世界工廠產品)。

開盒及主機板配件

主機板、配件有驅動光碟、SATA3排線2組、SATA2排線2組、IDE排線、IO檔板、EZCONNECT及說明書等。

顯示卡頻寬切換介面卡

使用說明，主機板上未建有電子開關，預設2條是PCI-E 8X+8X，使用單卡需要16X頻寬時，將其安裝至第一條16X，
即可讓第2條PCI-E16X有充足的頻寬，雙卡時當然就都不用插囉。

不割手的擋板設計

SATA 6G排線

主機板正面

這張定位在中高階890GX主機板，主機板電容採用全固態電容，主機板設計以提供更佳的用料給予使用者，
890GX與MOS區散熱片以熱導管連接，可有效控制熱量。供電設計採用8+2相，MOS區以面積加大的散熱片使MOS負載時溫度降低，
CPU端使用8PIN輸入，並提供3組風扇電源端子(2組PWM，1組小3PIN)主機板上提供6組SATA3及1組IDE，
此外整體配色也保有ASUS一貫XTREME DESIGN產品質感。

主機板背面

主機板CPU底板使用金屬製防彎背板，北橋使用螺絲鎖固，南橋晶片組及MOS散熱片使用一般的彈簧式扣具。

主機板IO區

如圖，有1組PS2鍵盤、1組1394a、1組Gb級網路、1組POWER ESATA(ASUS終於提供)、2組USB3.0、4組USB2.0、1組光纖輸出及音效輸出端子。
顯示連接埠1組HDMI、DVI及D-SUB接頭等。

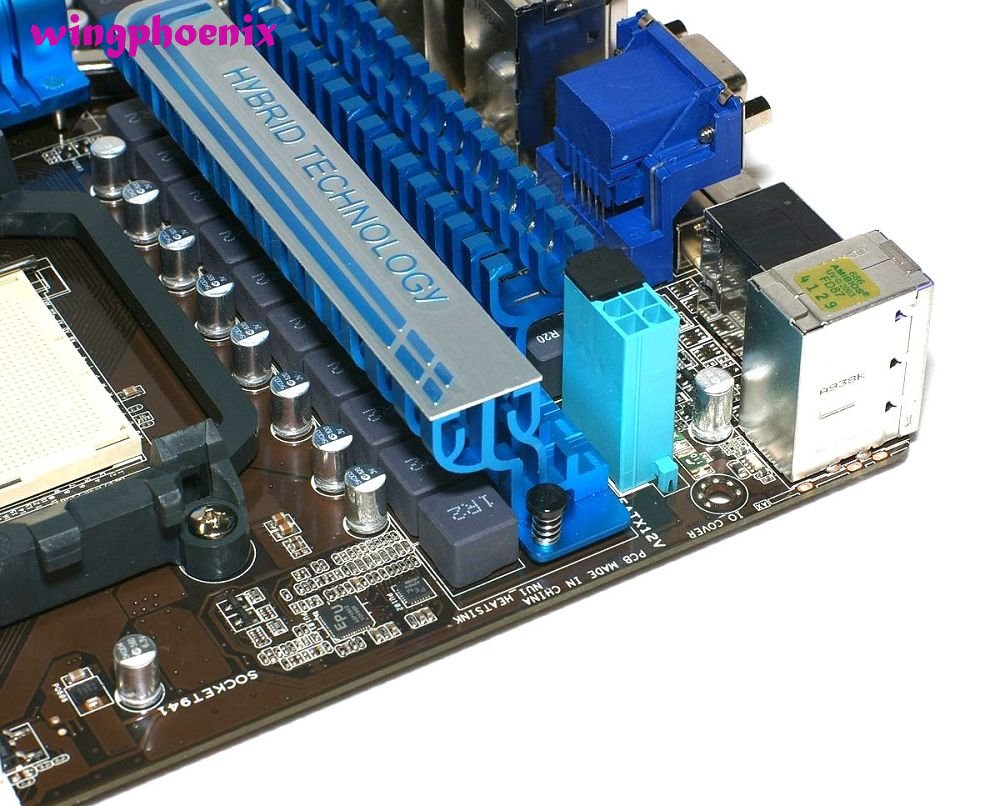

CPU附近用料

屬於8+3相Xtreme Phase設計的電源供應配置，全版採用固態電容，MOS區也都加上熱導管散熱片加強散熱，
CPU側 12V採用加高8PIN輸入，避免散熱片造成安裝不易及1組CPU+1組PWM風扇端子。

主機板介面卡區

提供2組PCI-E 16

組成CrossFireX平台為8X+8X))、1組PCI-E 4X、1組PCI-E 1X、2組PCI，
這樣配置對使用者來說對PCI-E介面卡越來越多的情形下，可說是因應市場需求。
PCI-E x16插槽採用海豚尾結構的卡榫，安裝及移除顯示卡時相當簡便。

內接裝置區

提供6組SATA3、1組IDE、USB可擴充至14組及1394亦可另外增加1組。

USB3.0晶片及網路晶片

USB3.0採用NEC晶片、網路晶片採用REALTEK 8111E。

主機板1394晶片及音效晶片

1394a採用VIA晶片產品、音效晶片採用REALTEK的ALC892。

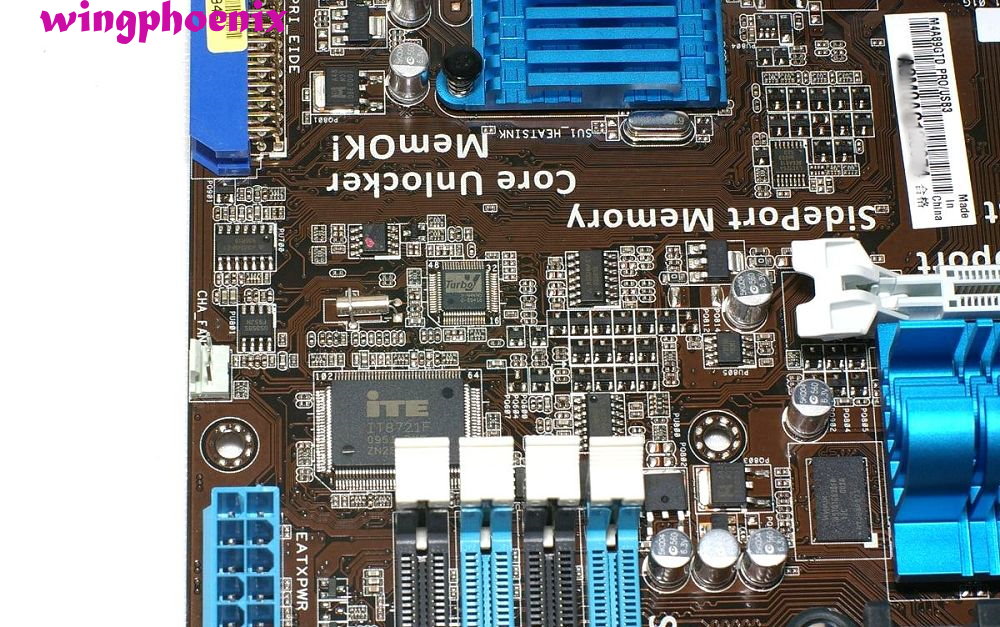

主機板記憶體及電源輸入區

支援4DIMM的DDR3模組，電源採24PIN輸入，POWER風扇3PIN端子亦放置於本區。
Mem OK的開關、開核開關及Turbo Key II也放置於本區。

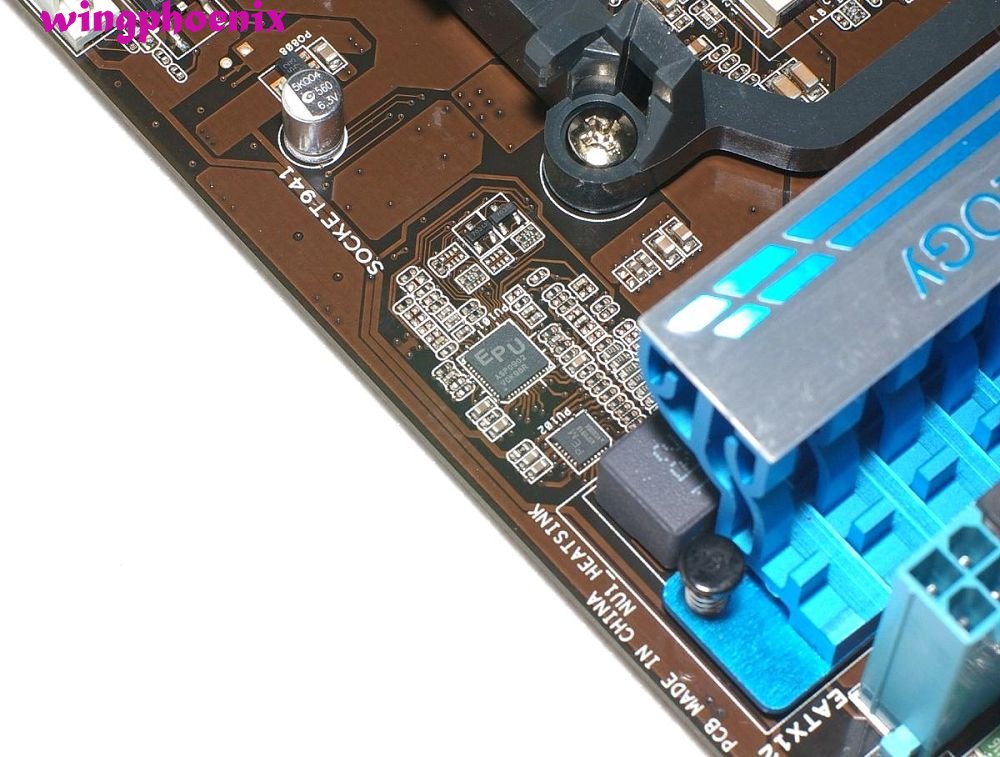

電源管理晶片

EPU+PEM電源管理組合

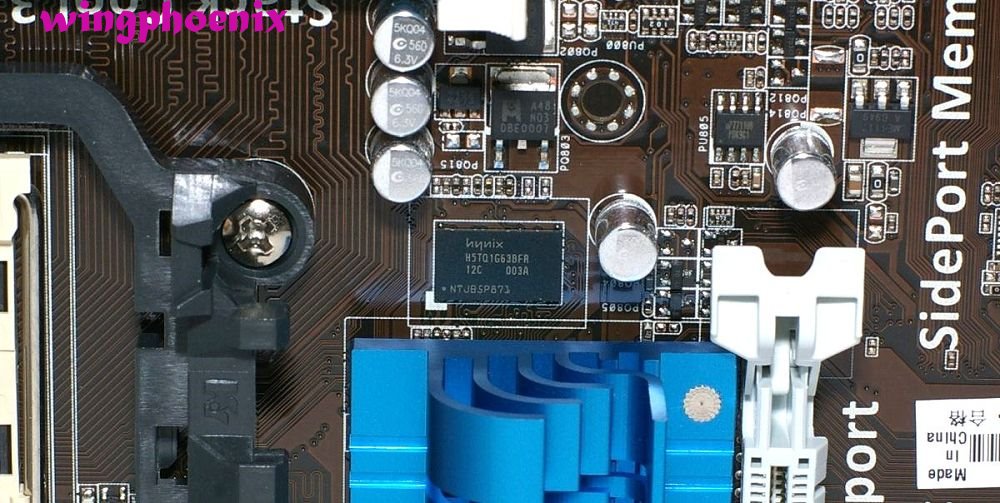

Sideport Memory

採用128M HYNIX DDR3顆粒。

TURBO V控制晶片

加高版的8PIN 12V

避免安裝時卡到MOS散熱片，減少安裝及移除的困難度。

上機實測

測試環境
CPU：AMD PHENOM II 555BE(為了測試開核當然要用上可以開核的CPU囉)
RAM：ADATA XPG DDR3 1866+ 2GX2
MB：ASUS M4A890GTD PRO/USB3
VGA：HD4290
HD：創見 SSD 32G
POWER：連鈺核電廠850W
COOLING：空冷
作業系統:WIN7 X64

BIOS的相關圖片

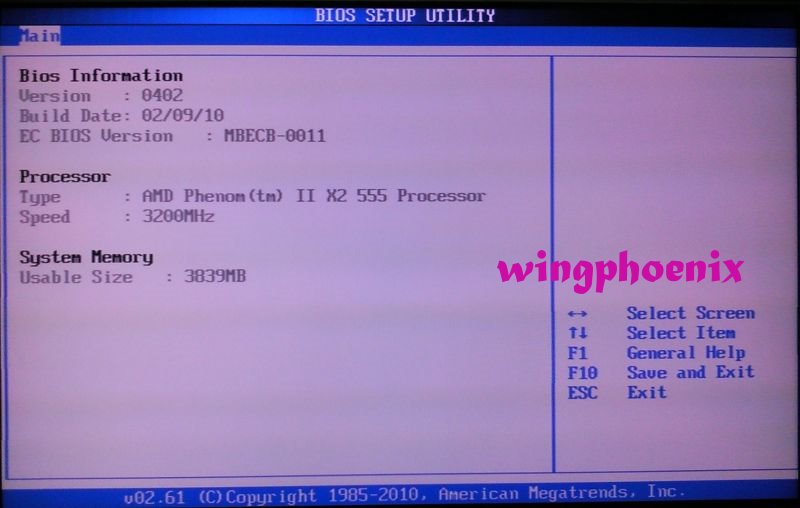

BIOS內系統資訊

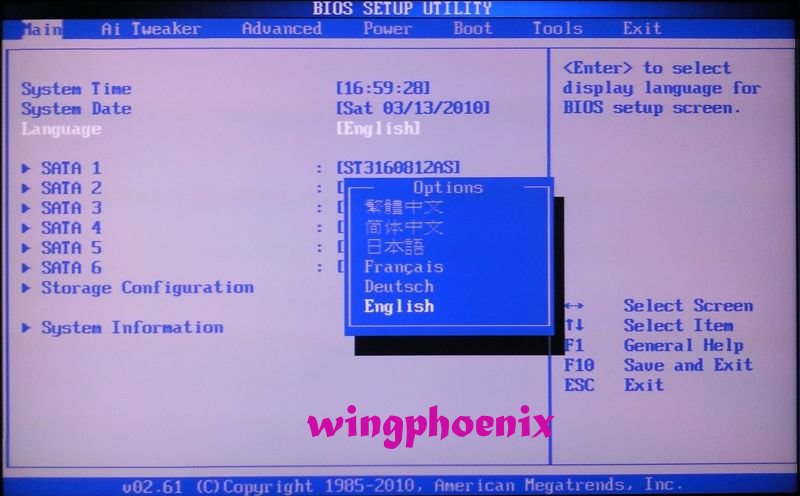

BIOS語言選單

SATA裝置設定
IDE、AHCI及RAID

AI Tweaker設定選單

超頻模式的調整，有關超頻選項幾乎都在這個頁面設定就能搞定。

CPU外頻設定

設定範圍可從100-600，預設為200，以目前AMD的CPU來說這樣的調整範圍應能滿足玩家的需求。

記憶體除頻設定

調整範圍從2:4、2:5.33、2:6.67及2:8

CPU/NB頻率設定

調整範圍1.4G到6.0G，只要你CPU夠強加上冷卻系統夠猛，可以依購買的CPU體質進行調整。

HT頻率設定

調整範圍0.2G到2.6G，可以依購買的CPU體質進行調整。

記憶體相關參數設定

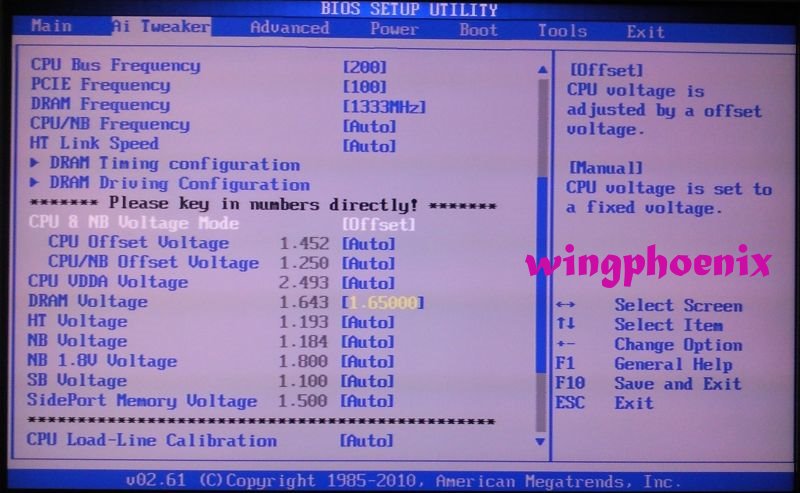

電壓設定區

電壓OFFSET

可選定預設電壓或是手動調整。

各電壓調整範圍最小值

CPU最小0.675V(會隨著CPU變動)，
CPU/NB電壓最小0.5V(會隨著CPU變動)，
CPU VDDA電壓最小2.2V，
記憶體電壓最小1.2V，
HT電壓最小0.8V，
NB電壓最小0.8V，
NB 1.8V電壓最小1.8V，
SB電壓最小1.1V，
SidePort Memory電壓最小1.5V。

各電壓調整範圍最大值

CPU電壓最大2.075V(會隨著CPU變動)，
CPU/NB電壓最大1.9V(會隨著CPU變動)，
CPU VDDA電壓最小2.9V，
記憶體電壓最大2.5V，
HT電壓最大1.4V，
NB電壓最大2.1V，
NB 1.8V電壓最大2.0V，
SB電壓最大1.4V，
SidePort Memory電壓最大1.8V。

內建GPU設定選單

內建顯示記憶體使用設定

UMA顯示記憶體可設定32-512M

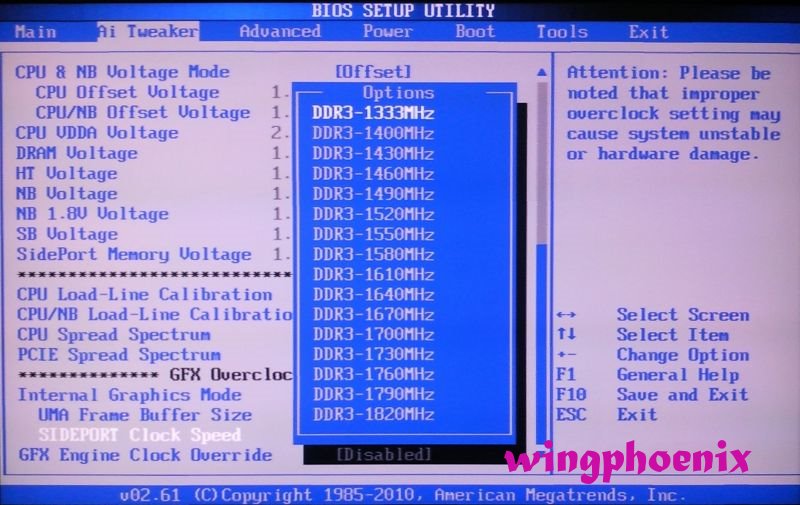

SidePort Memory時脈設定

SidePort Memory時脈設定從1333到2000。

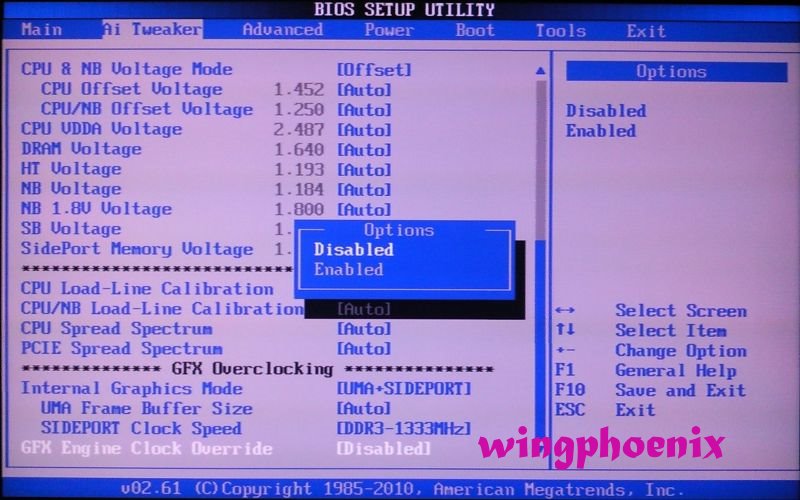

內建顯示超頻設定

BIOS預設是500(HD4290預設應該是700)，調整範圍400-1500，以HD4290來說應該相當夠用。

M4A890GTD PRO/USB3開核有下列方式
一鍵開核，將開核開關打開就能開核(前提是要CPU能開核)

開機BIOS熱鍵開核

若無啟用一鍵開核開關，BIOS下方會提醒按下熱鍵4啟用軟體一鍵設定開核。

熱鍵啟用4核

BIOS設定開核

可針對CPU開核選項進行設定。(能不能開核要看CPU，不過SB850沒有ACC只能靠硬體開核，選項只是輔助)

測試效能表現
效能比較

小結:
這張M4A890GTD PRO以整體來說定位在中高階市場，除了具有AMD家最完整的RAID功能外(RAID0、1、5等)，
也有加上中高階主打很多設定的功能及相關的工具軟體，為使用者設計的細節部分、提升主機板本身耐用度及效能調教方式，
務求提供使用者最簡便的方式來達成，例如一鍵超頻及一鍵開核，為了AMD處理器開核功能，獨家在主機板上裝置了一個「開核開關」，
使用者不用再開機進入BIOS設定，將能開核(不過前提是CPU能開核)，當然習慣軟體的使用者也可以進到BIOS裡去設定，
除了支援開核功能之外，獨家的GPU Boost、TurboV EVO、MemOK和Express Gate作業系統等功能配置，
也支援目前最夯的USB 3.0，透過內建NEC晶片提供兩個USB 3.0，就能擁有USB 3.0帶來的傳輸速度的躍進。

另外這張890GX的主機板價位就網拍查詢的價位蠻算蠻高的約6張小朋友的價位，以主機板提供的功能跟用料，並具備開核功能特色，
不過若單純只以內建顯示平臺來說，當然價位並不算平價，對預算有限制的玩家們，需不需要SATA 6Gbps及USB3.0功能，
可能會是一個考量分水嶺，還有需要子卡才能提供完整的PCI-E16X的頻寬的方式，造成使用者的不便，以這樣的價位無法提供電子式切換，
就網路討論並不容易讓玩家們接受，以上提供給有意購買的使用者參考。
