我的行動 HTPC Intel DH57JG + Thermaltake Element Q Mini ITX

alfonso

由於常去朋友家聚會，
想要帶HTPC去朋友家用投影機邊看電影邊話家常
就興起了組一台行動的HTPC來應付這樣的需求

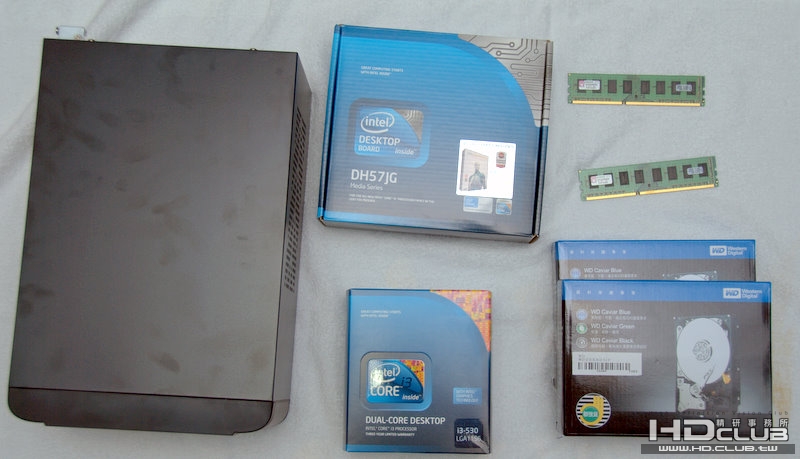

在規劃過後，就決定組這樣一台電腦

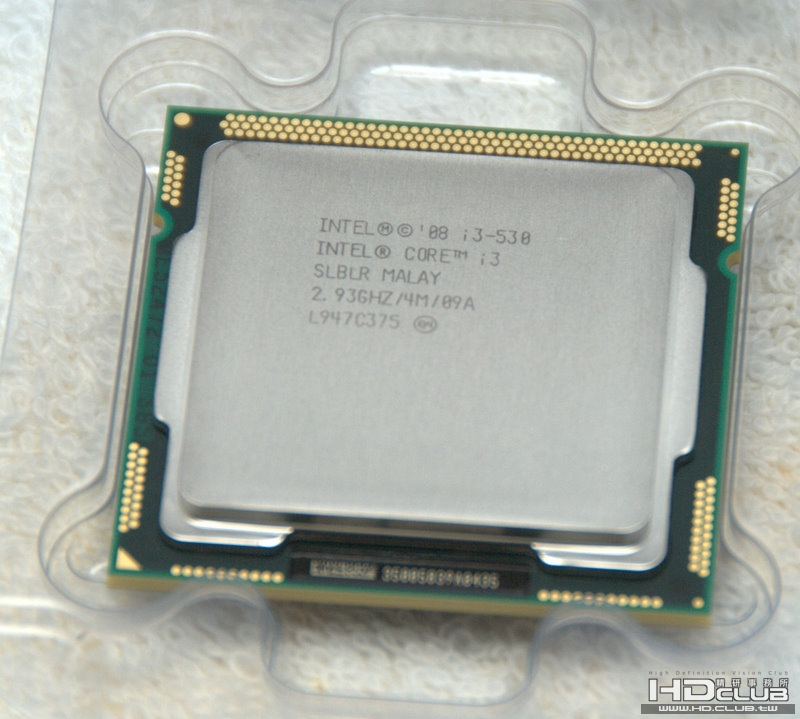

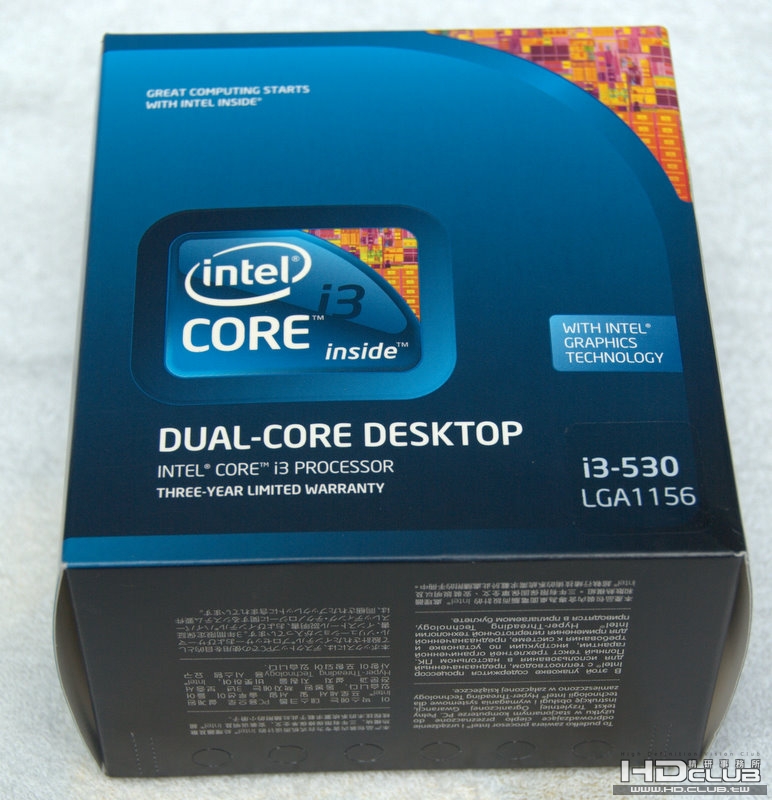

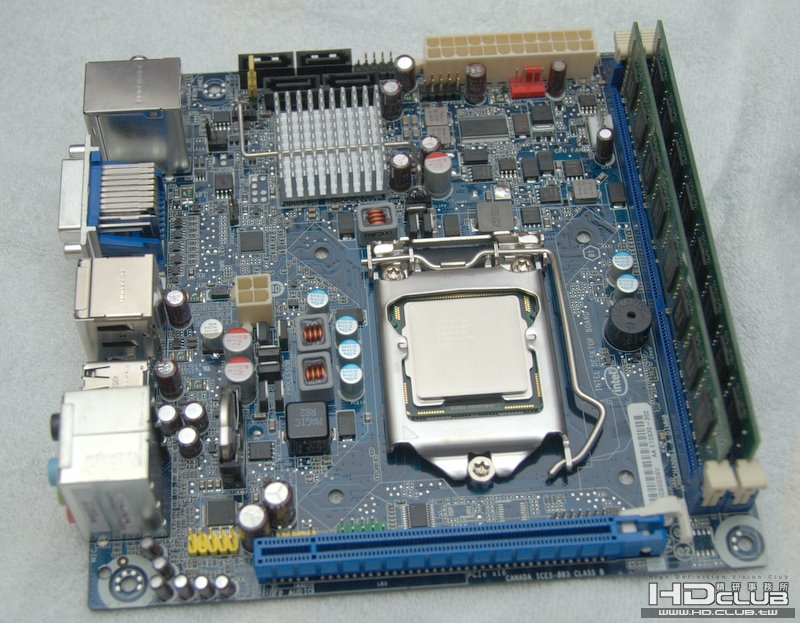

CPU: Intel i3-530

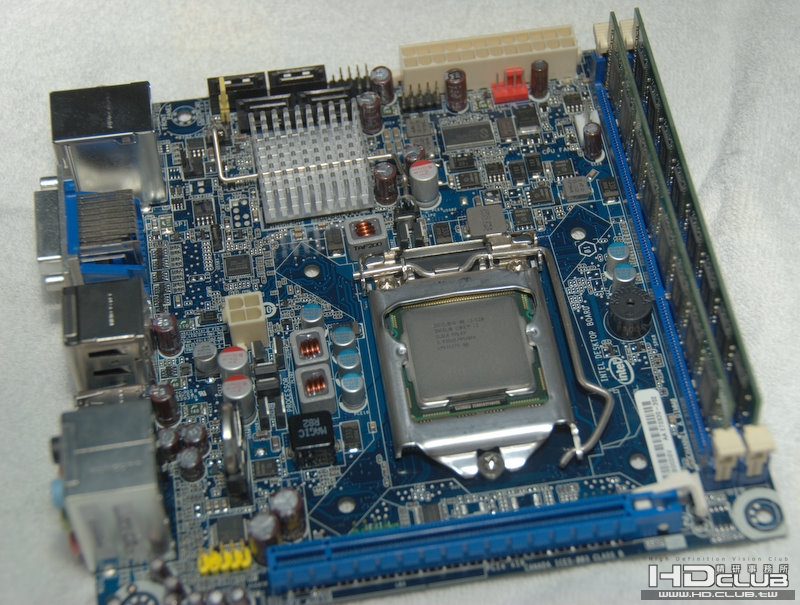

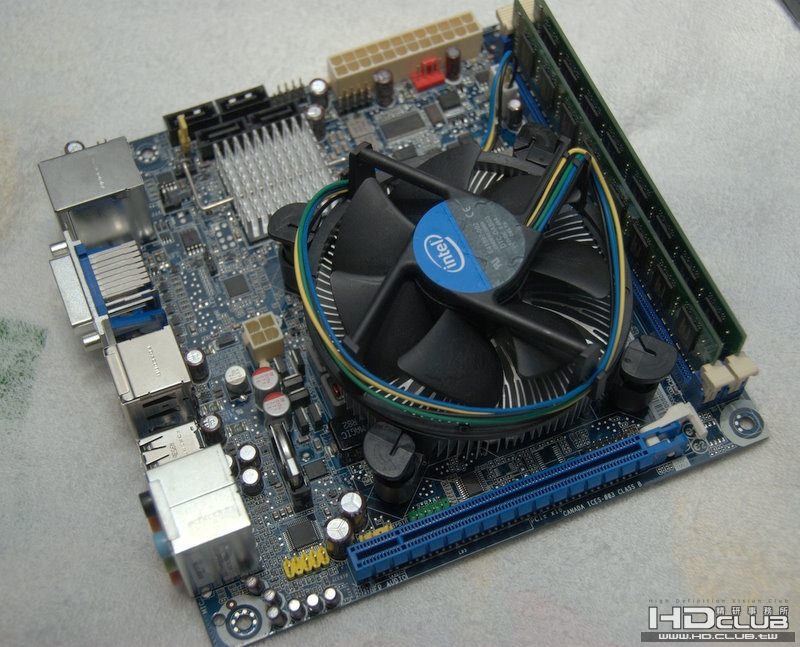

MB: Intel DH57JG
RAM: Kingston DDR3-1333 2G*2

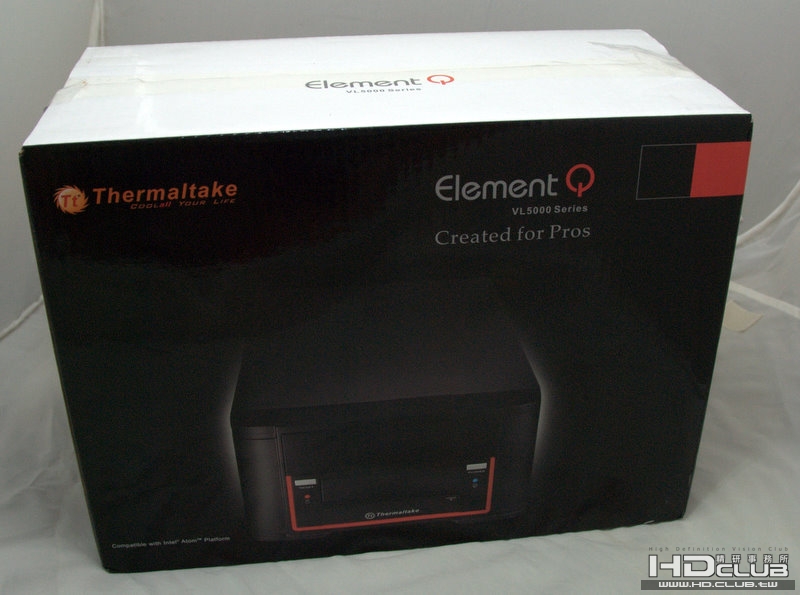

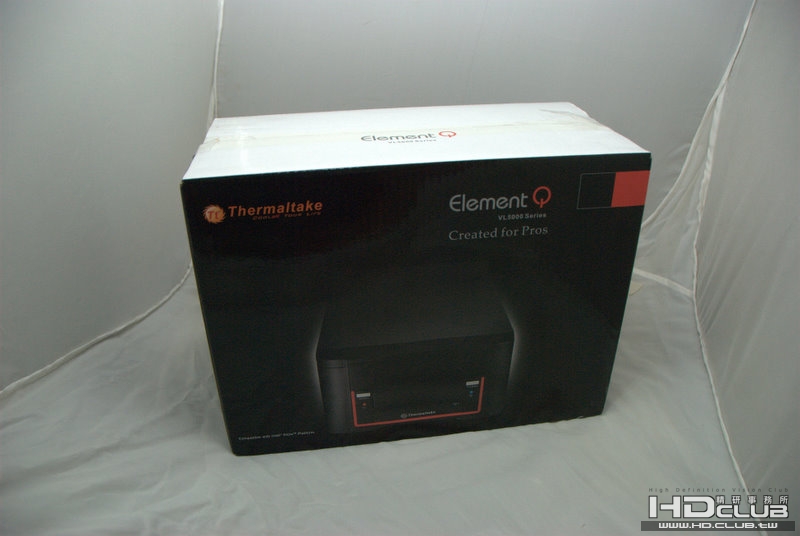

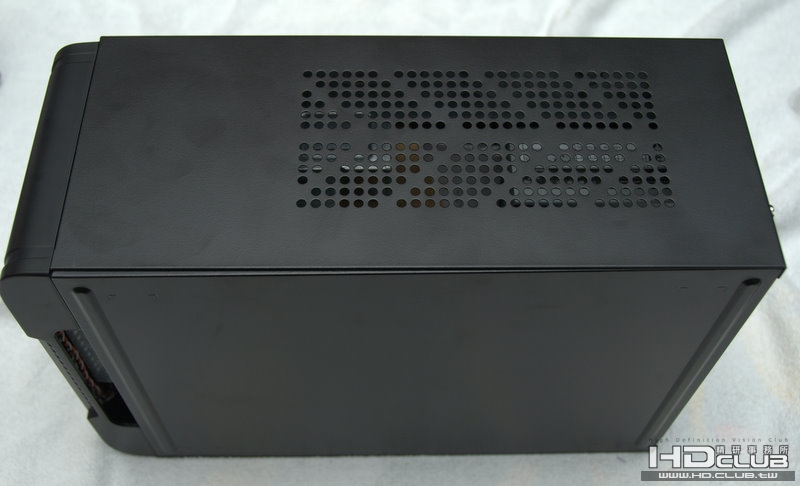

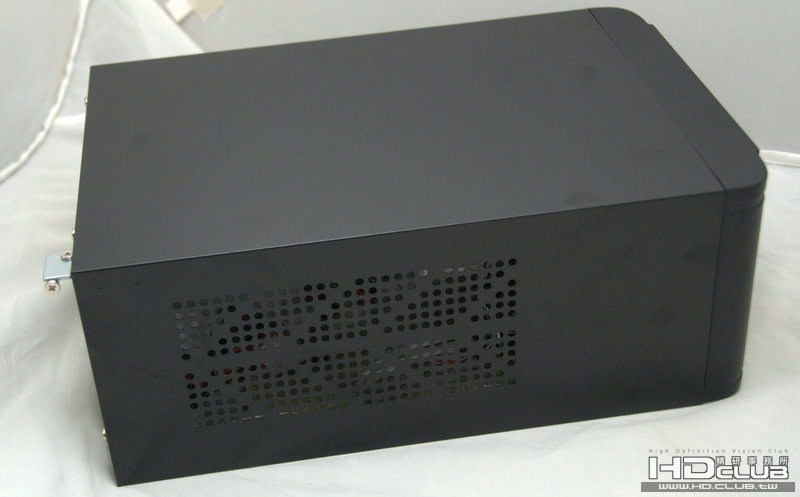

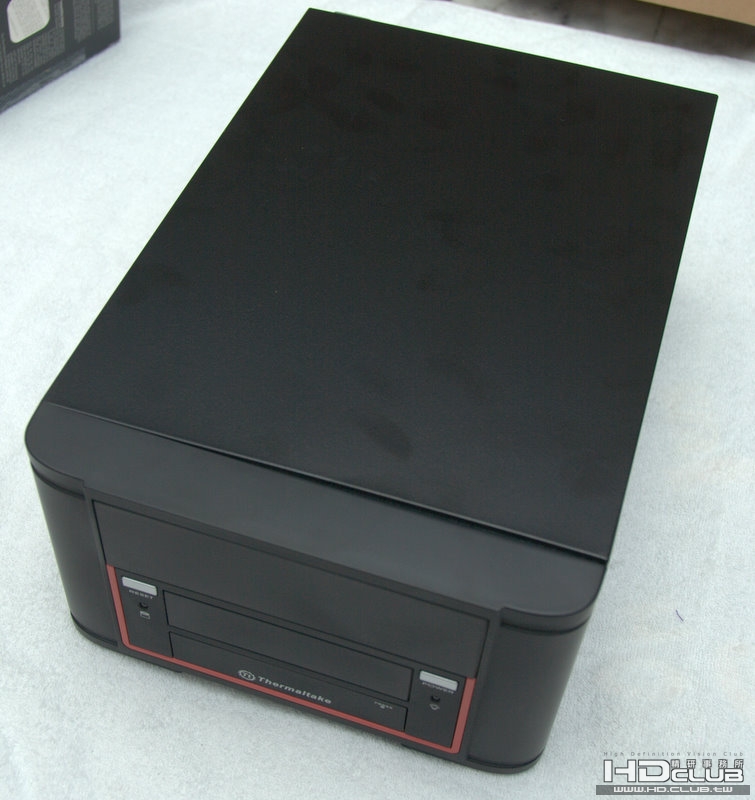

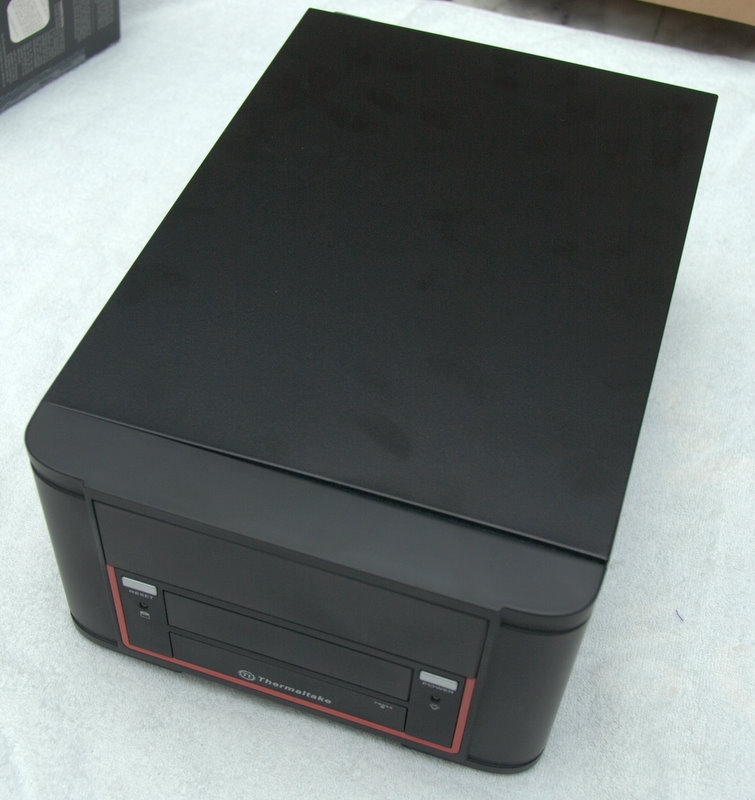

最新款發賣的機殼

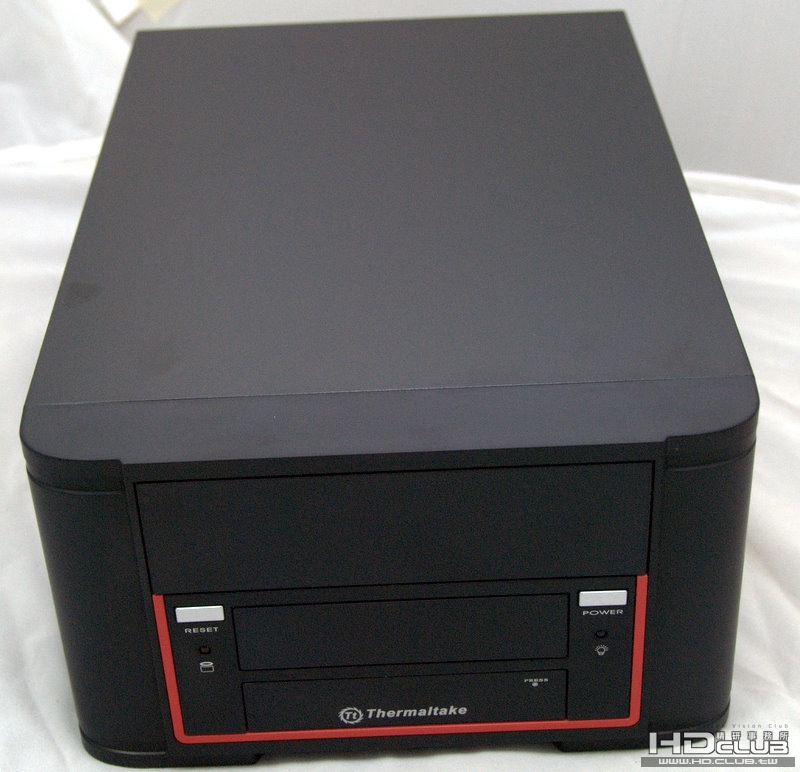

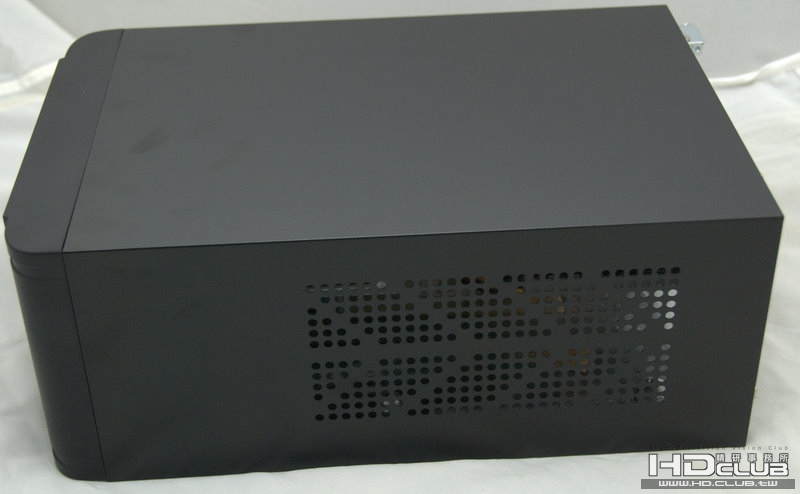

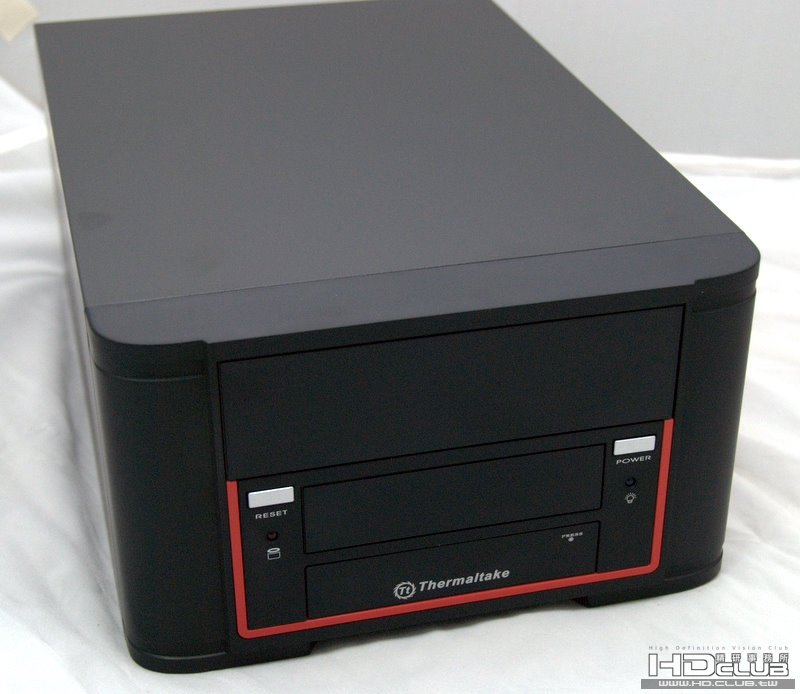

Thermaltake Element Q Mini ITX

先貼圖  再修改說明  不好意思

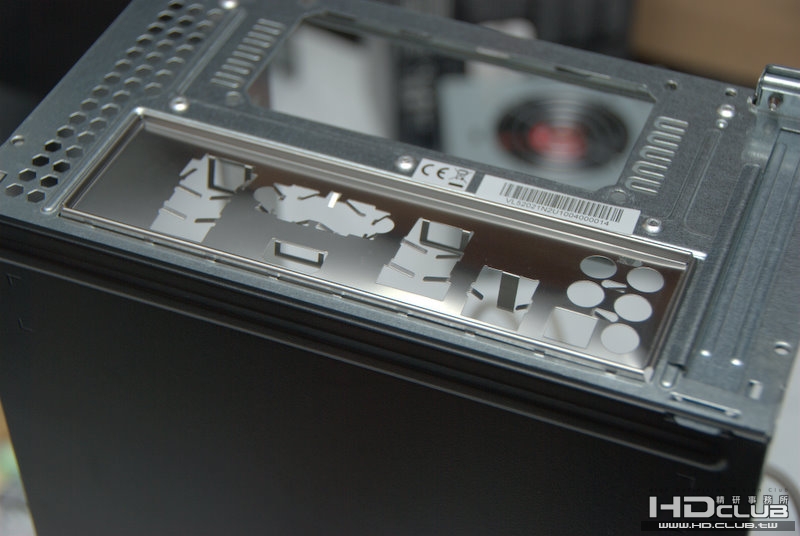

機殼拍照時  忘記改ISO  導致顆粒太租  不好意思傷了大家的眼

上禮拜一直在找尋MINI ITX用的機殼
但是一直找不到想要的
直到前幾天看到PCHOME上面有上架這個商品
可惜一直在尚未開賣

5.16突然就有賣了  趕緊下單

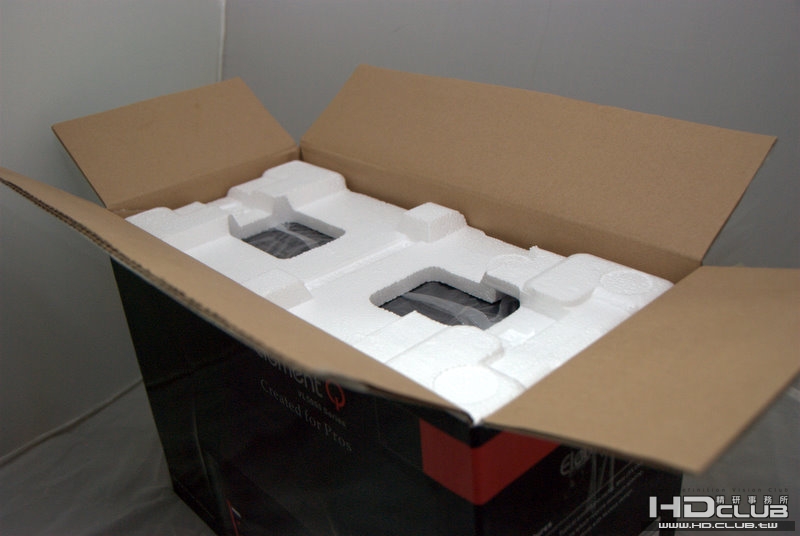

5.17就收到這了

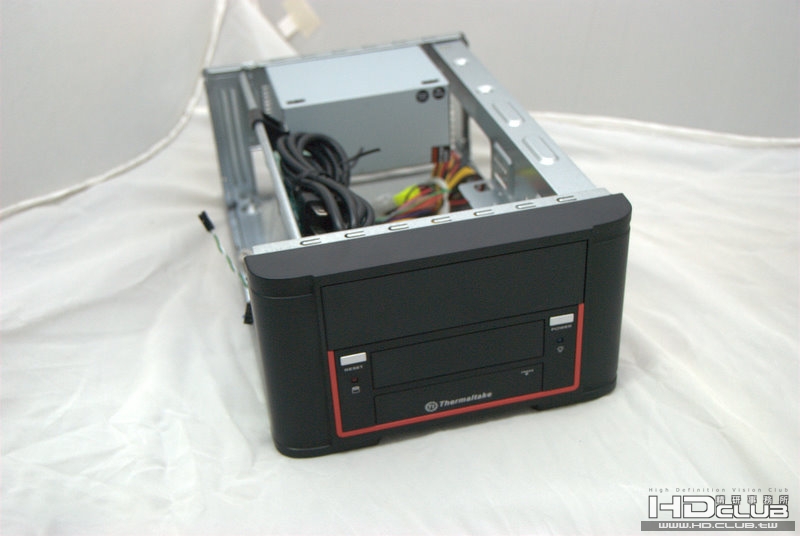

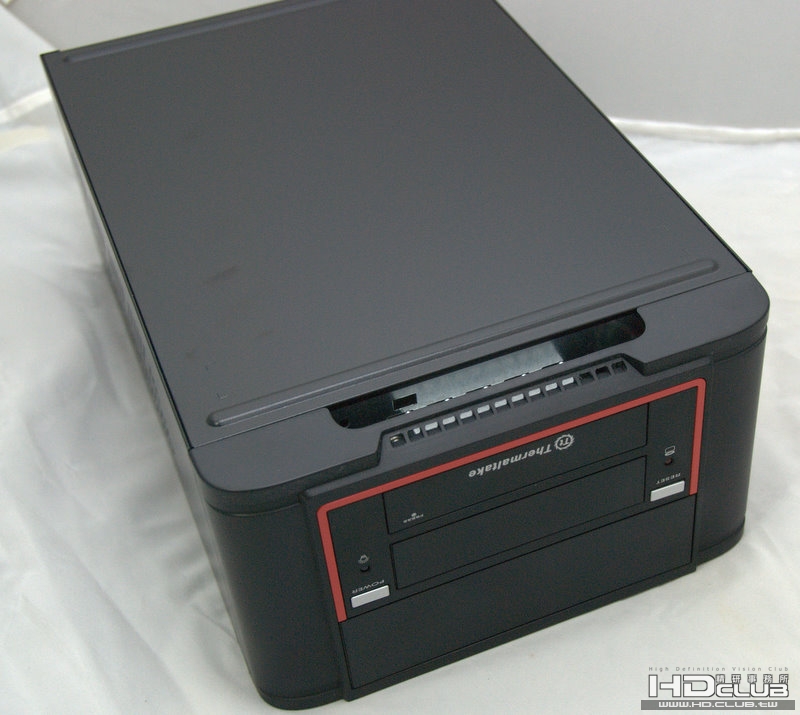

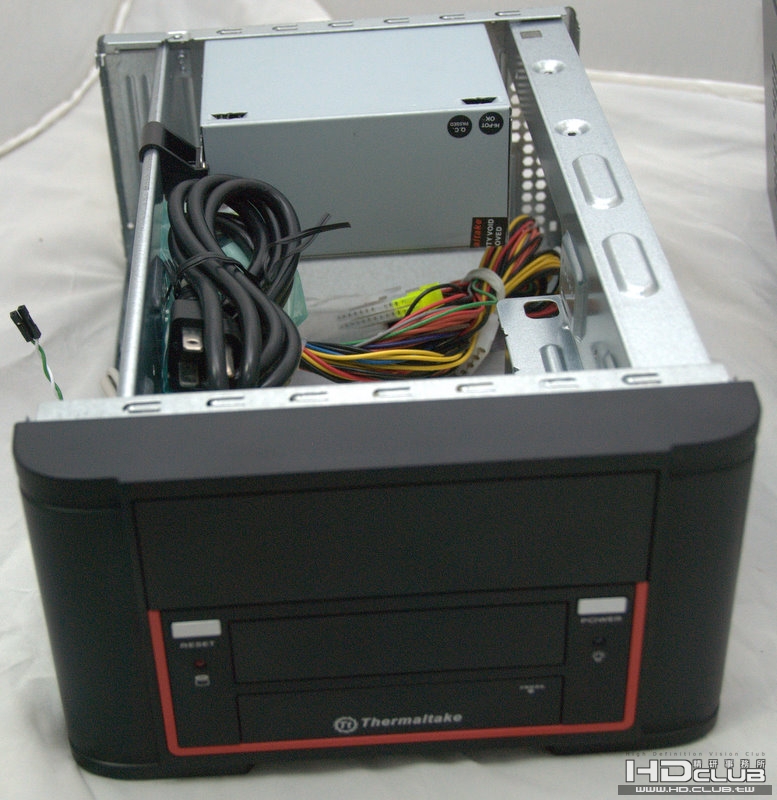

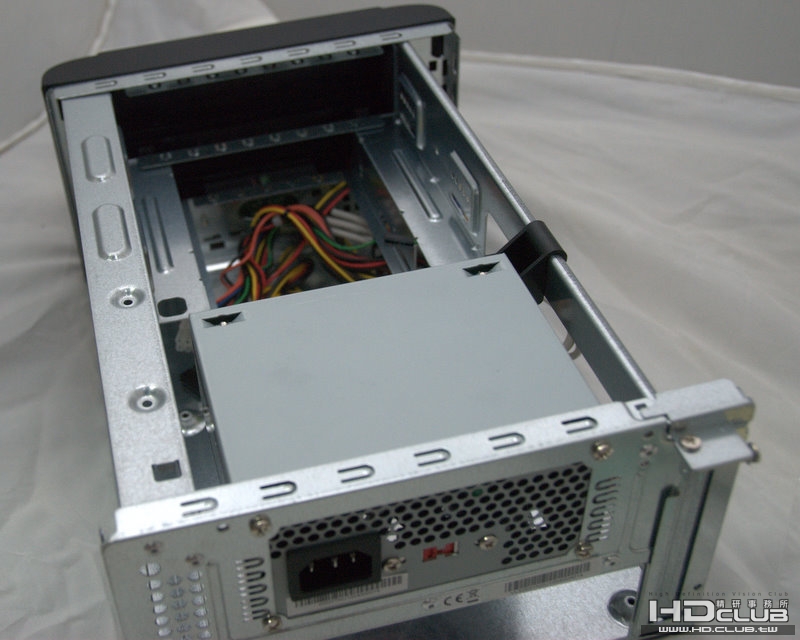

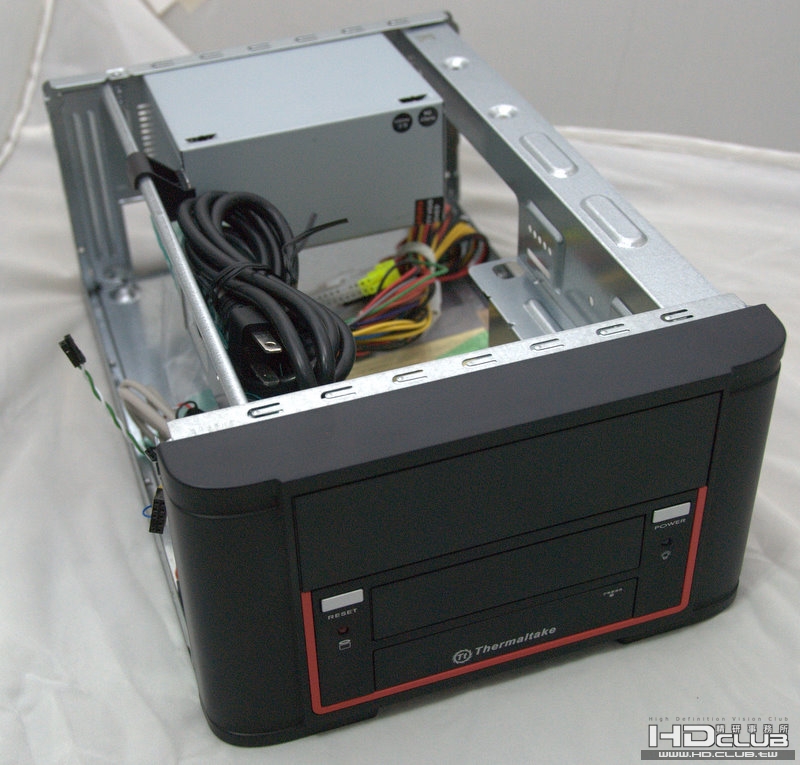

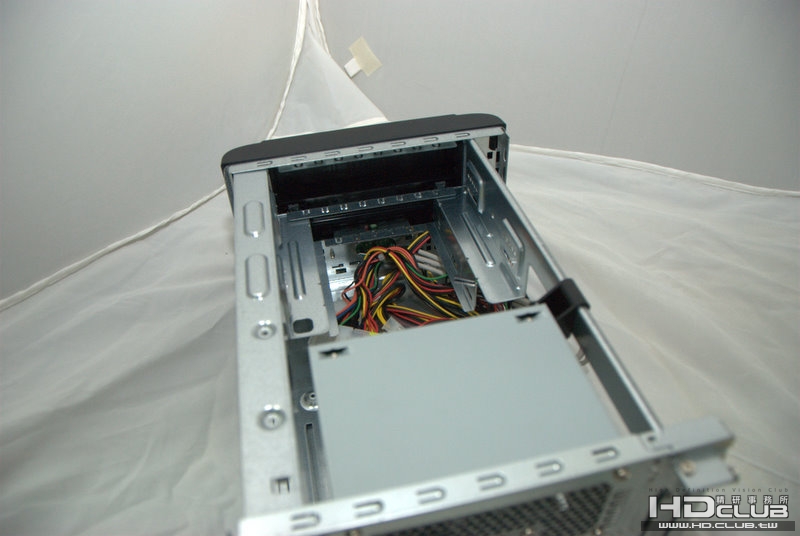

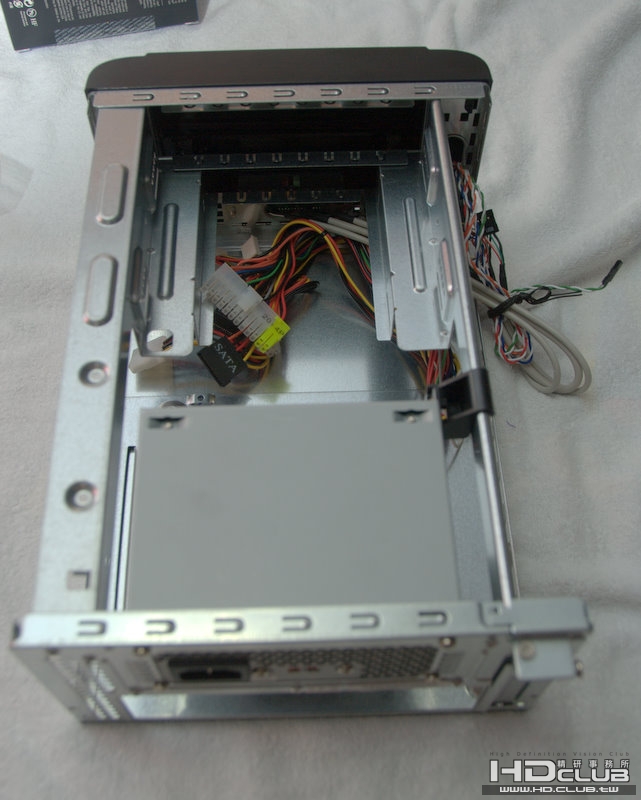

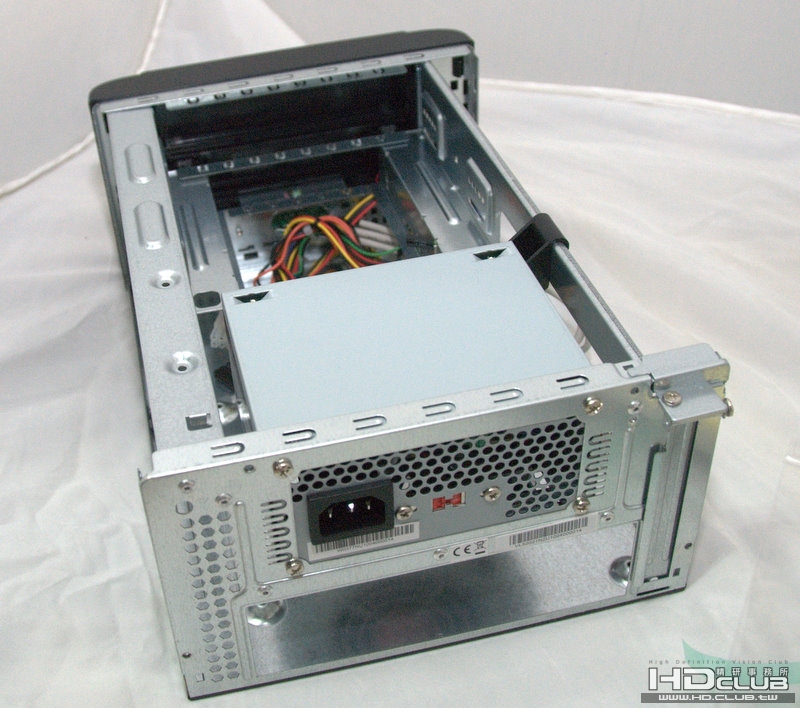

它可以裝2個  3.5吋硬碟  還有一個光碟機槽

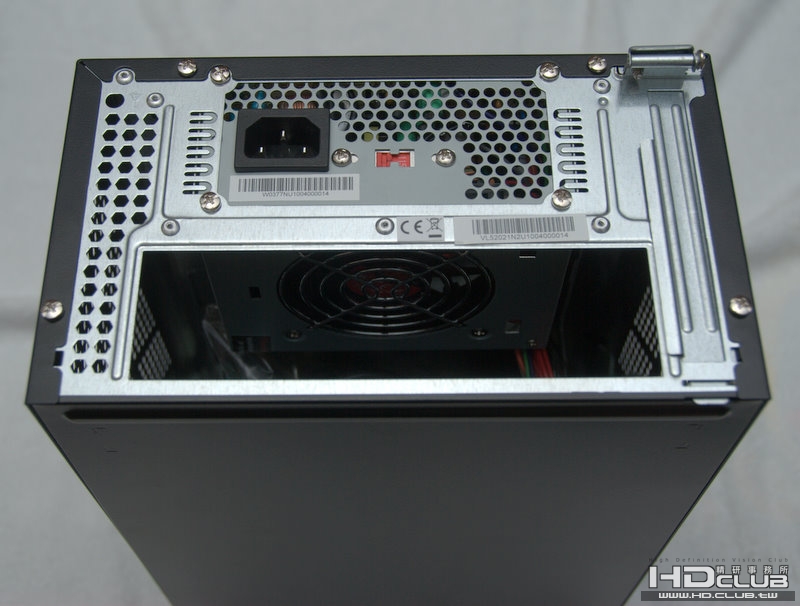

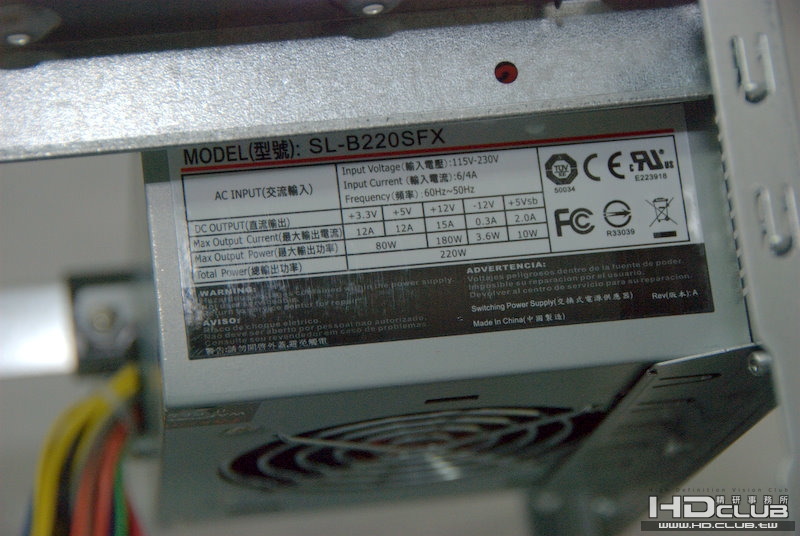

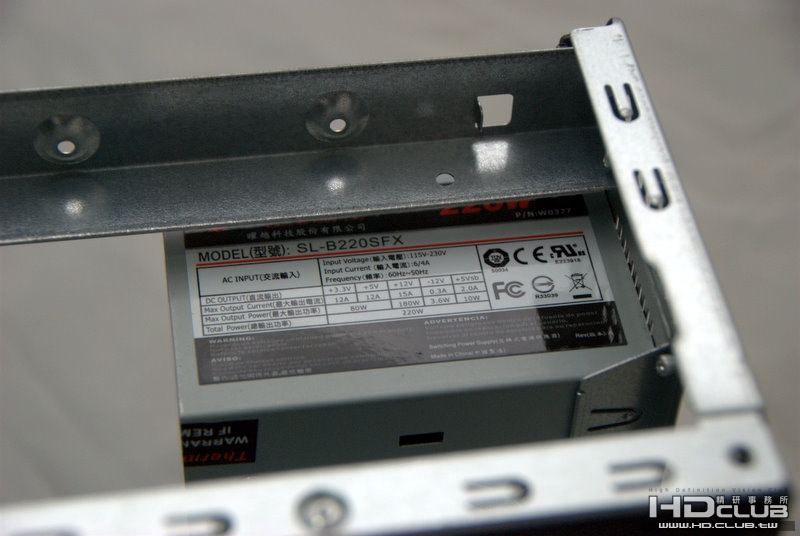

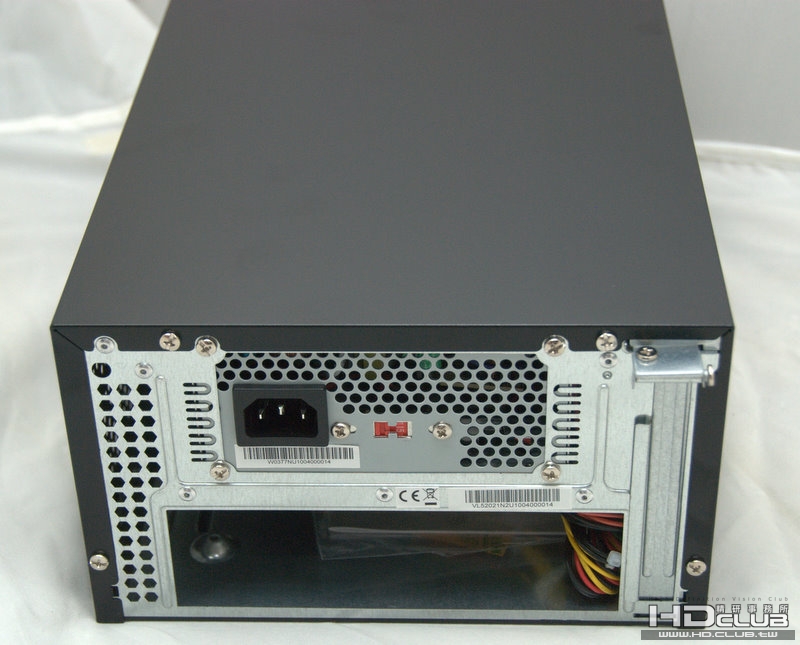

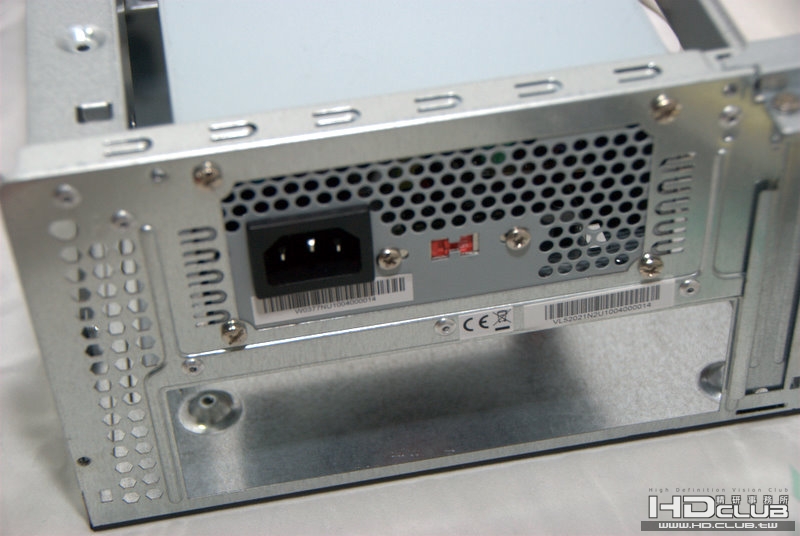

更重要的是電源的瓦數問題

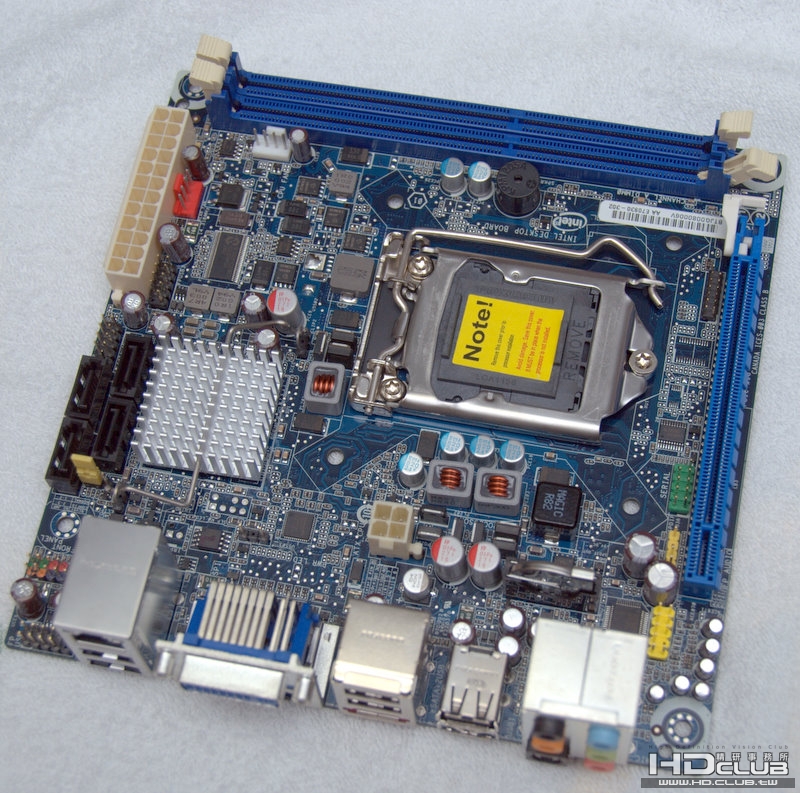

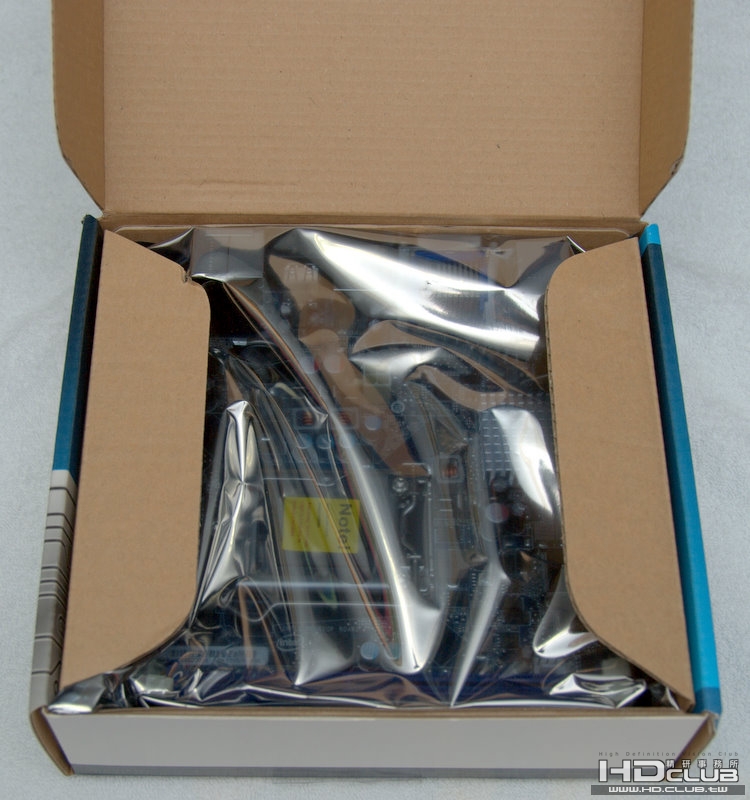

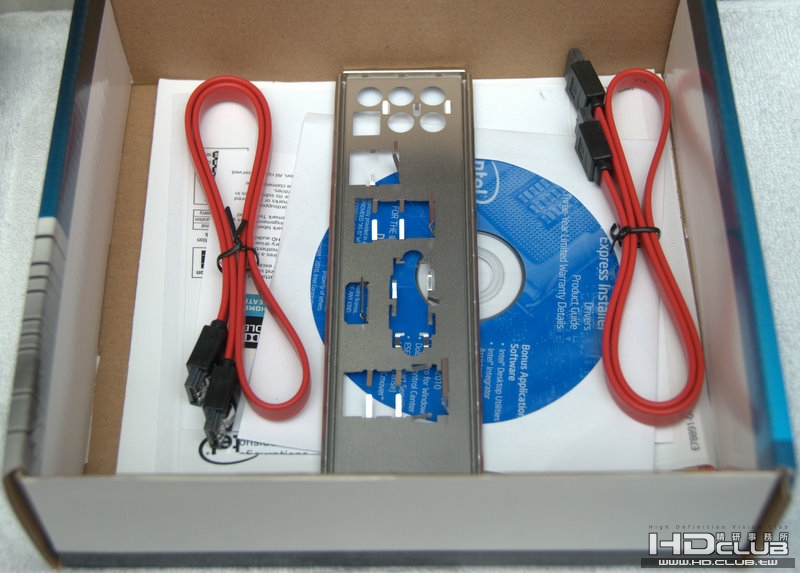

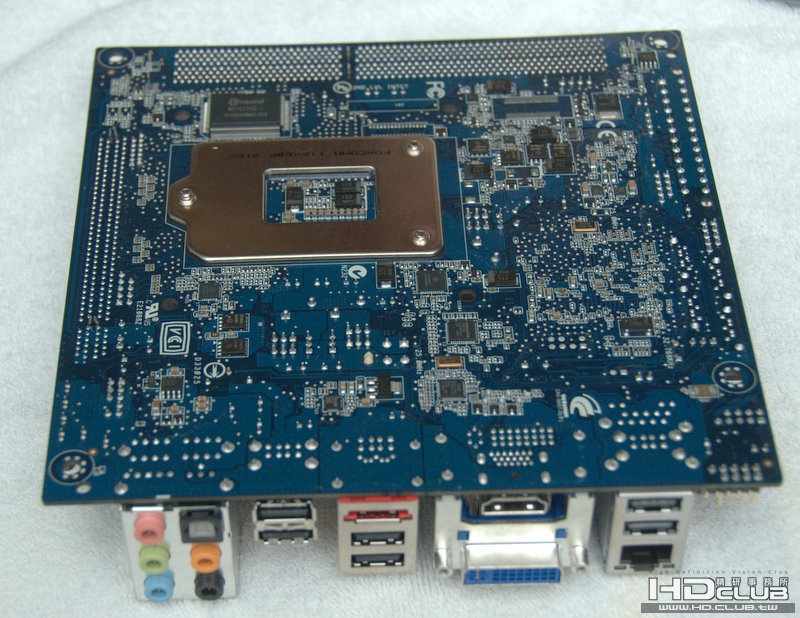

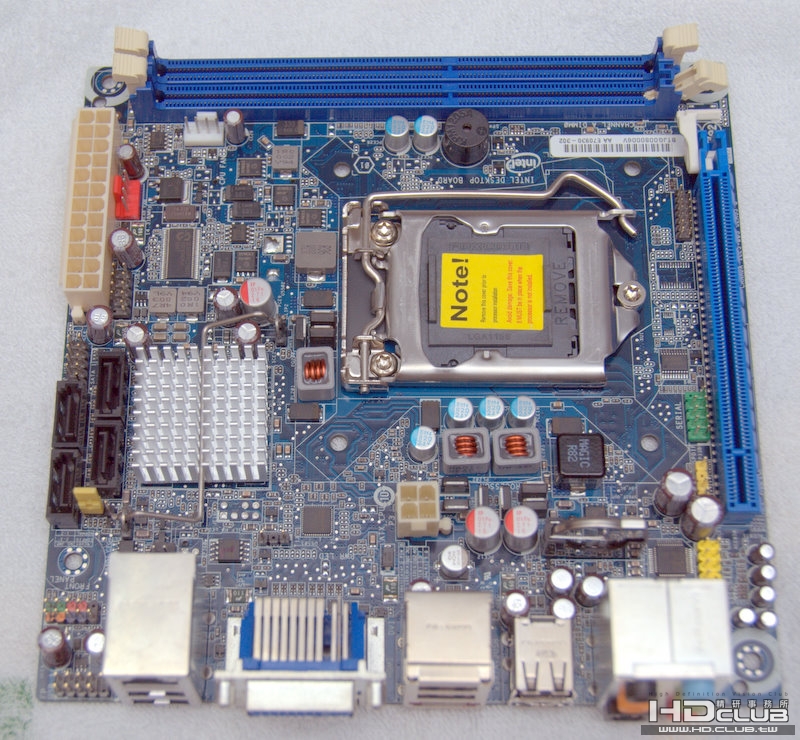

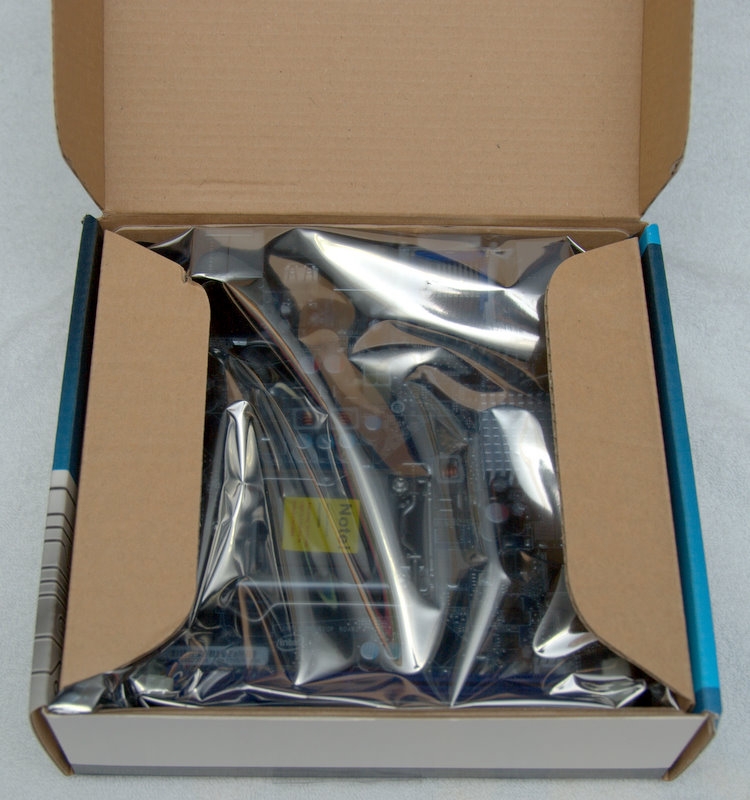

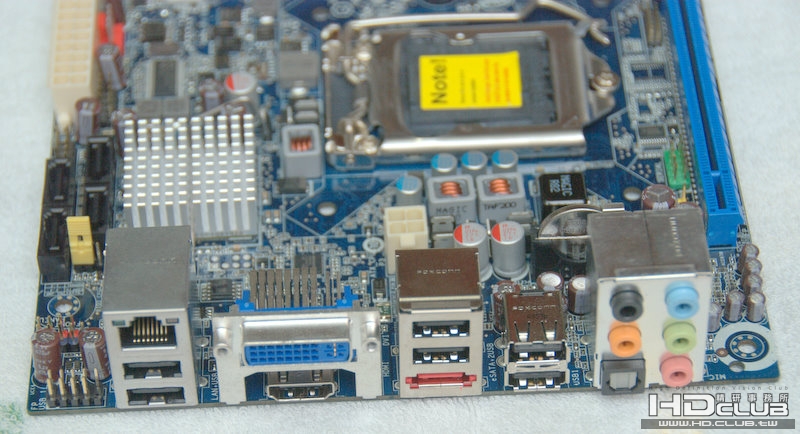

我是訂了 INTEL DH57JG Mini-ITX 主機板 LGA1156
查了一下 i3-530的瓦數  跟硬碟等等

發現一般的Mini ITX 薄型機殼  瓦數頂多80瓦   應該是不足以應付i3-530的

於是只好選擇大一點的機殼



[ 本帖最後由 alfonso 於 2010-5-20 23:11 編輯 ]

alfonso

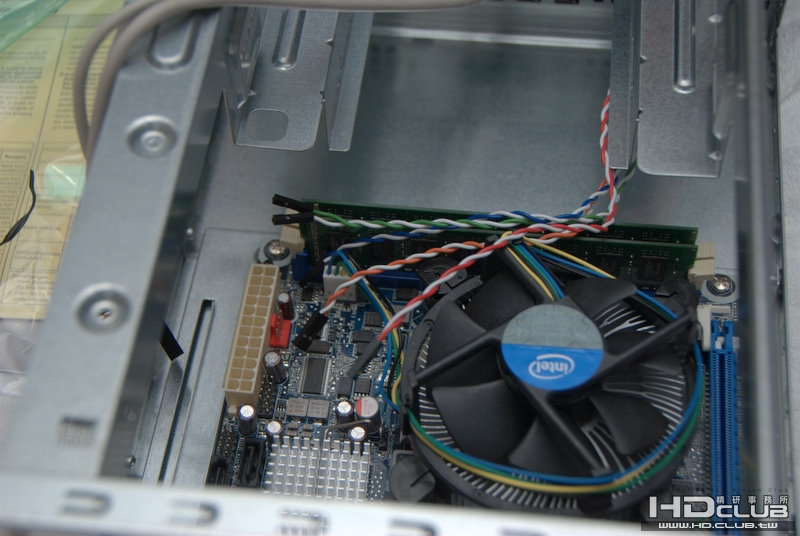

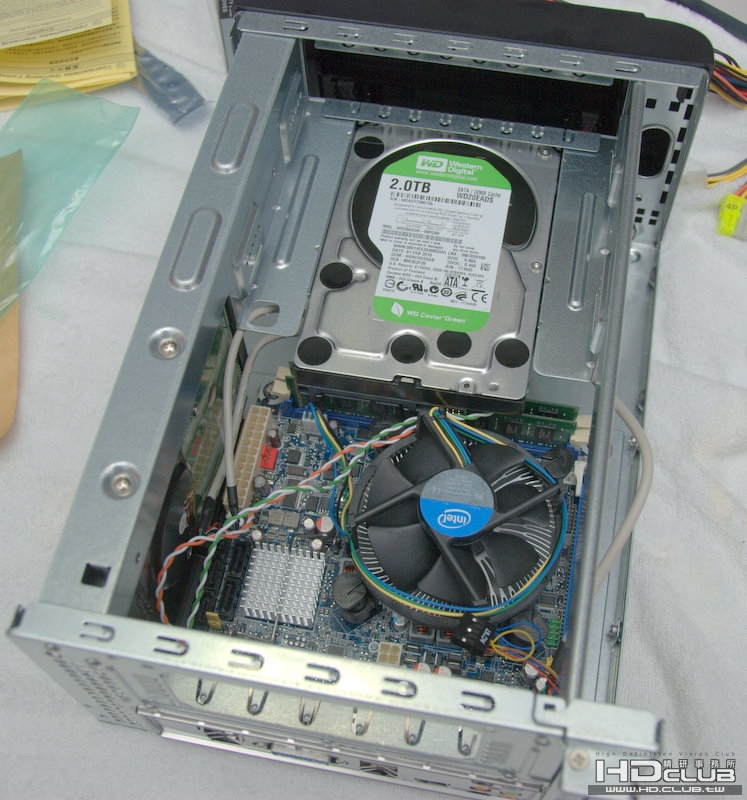

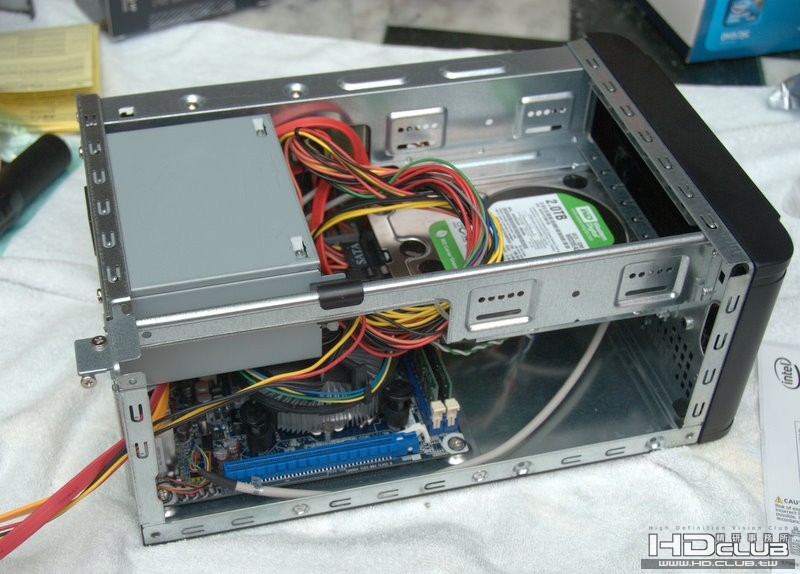

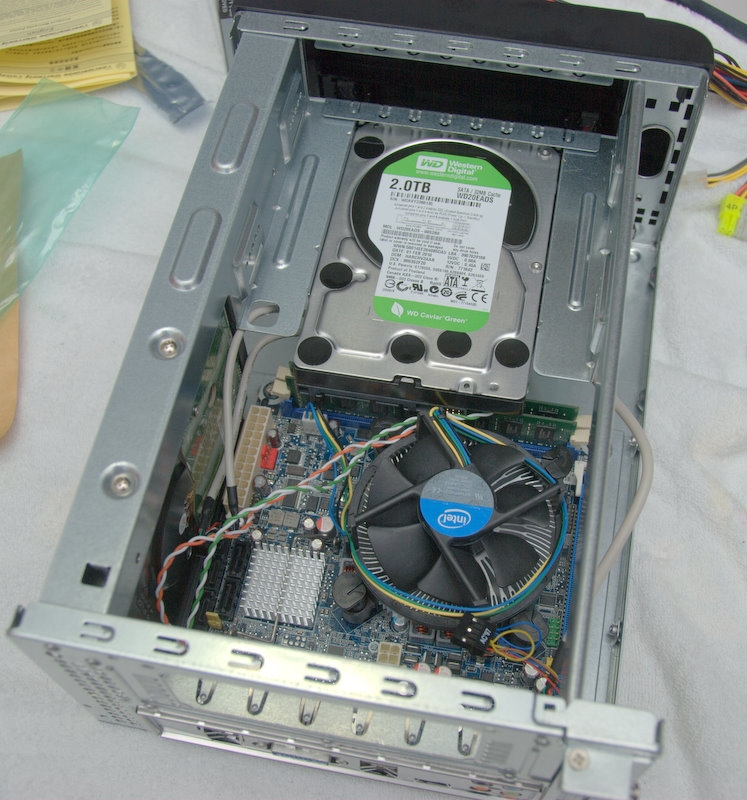

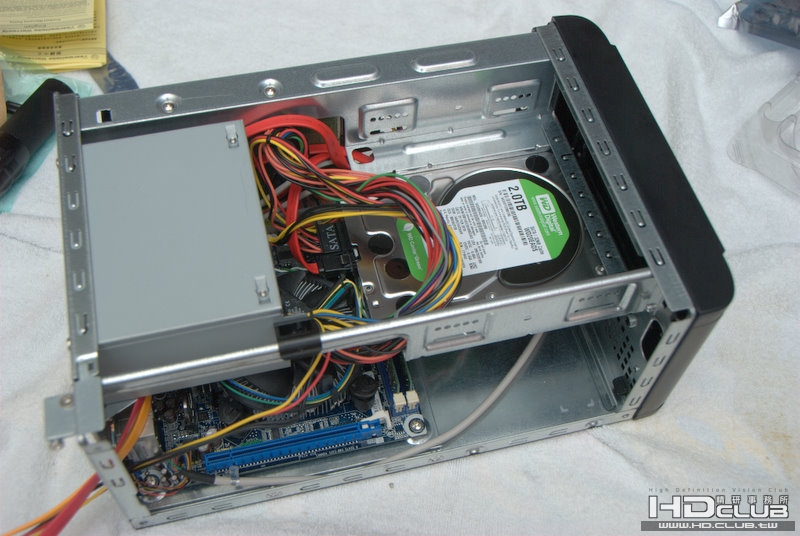

裝機圖

[ 本帖最後由 alfonso 於 2010-5-20 23:19 編輯 ]

alfonso

貼圖加上文字說明  好困難阿
要一個一個弄
我放棄了

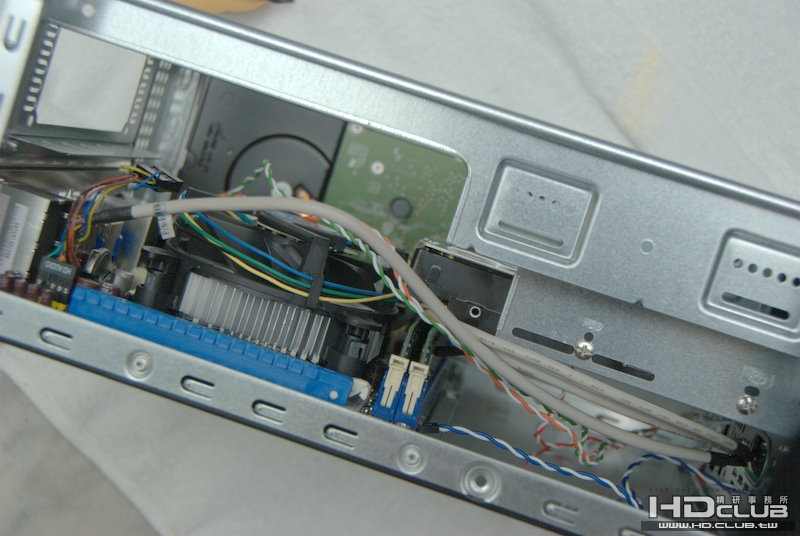

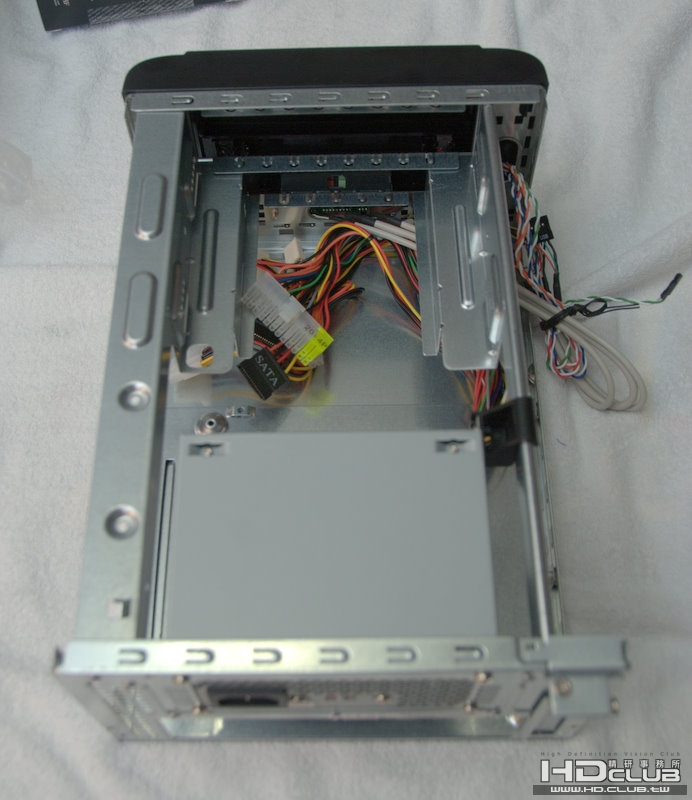

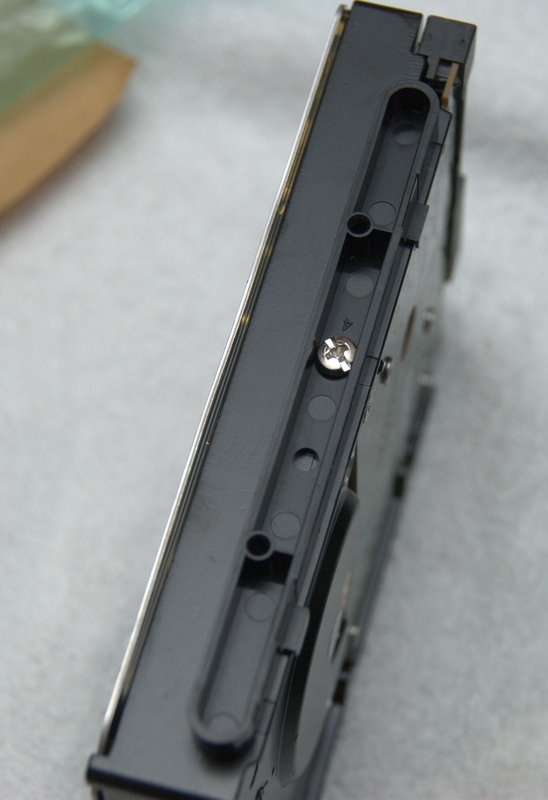

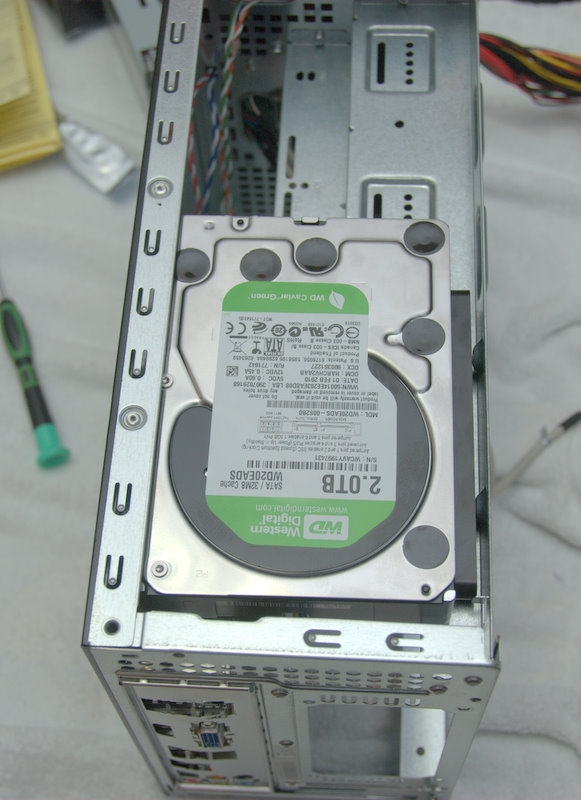

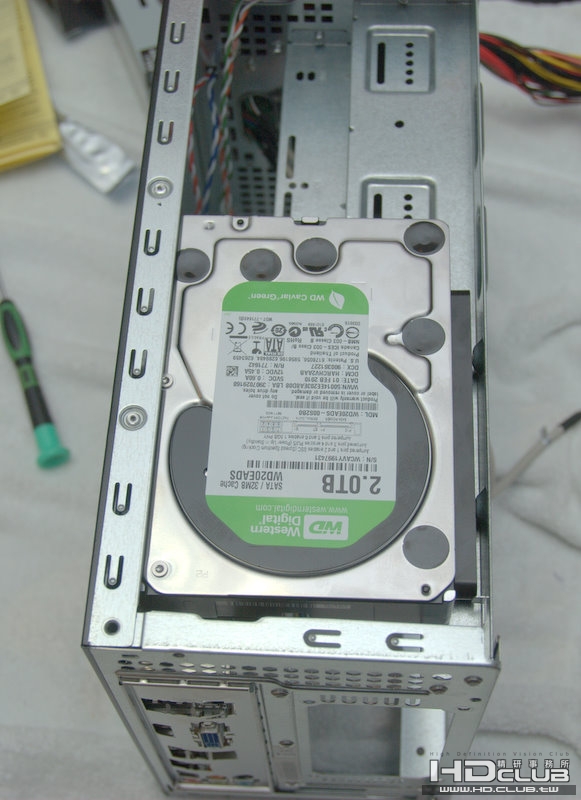

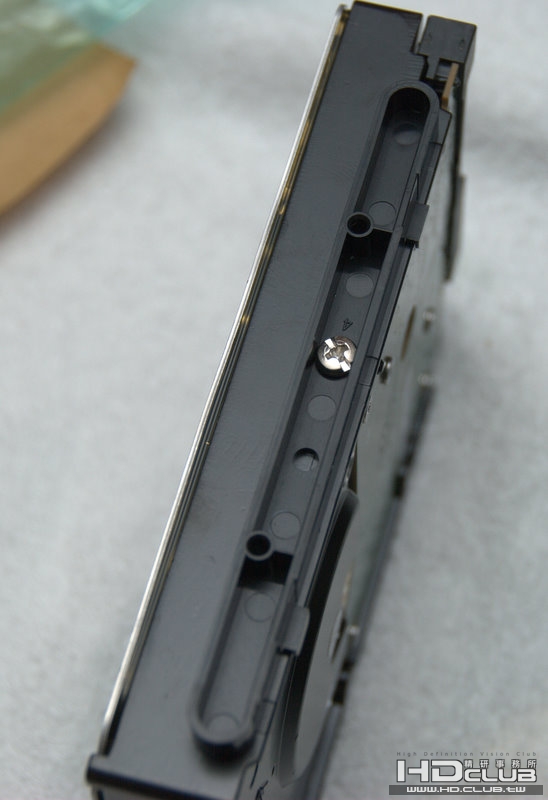

這個機殼的硬碟置放的設計方式  我不是很喜歡
上面的圖有   如果是改在光碟機下方  將硬碟轉方向安裝會比較好
我量過高度  應該可以裝兩顆


由於為了要外接硬碟來拷貝檔案用
但又不想買抽取盒

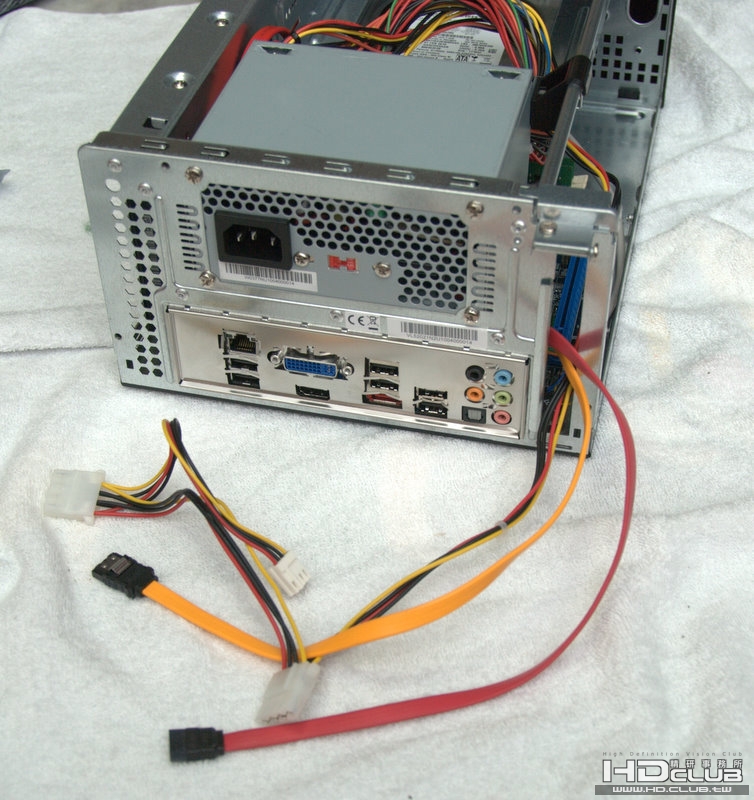

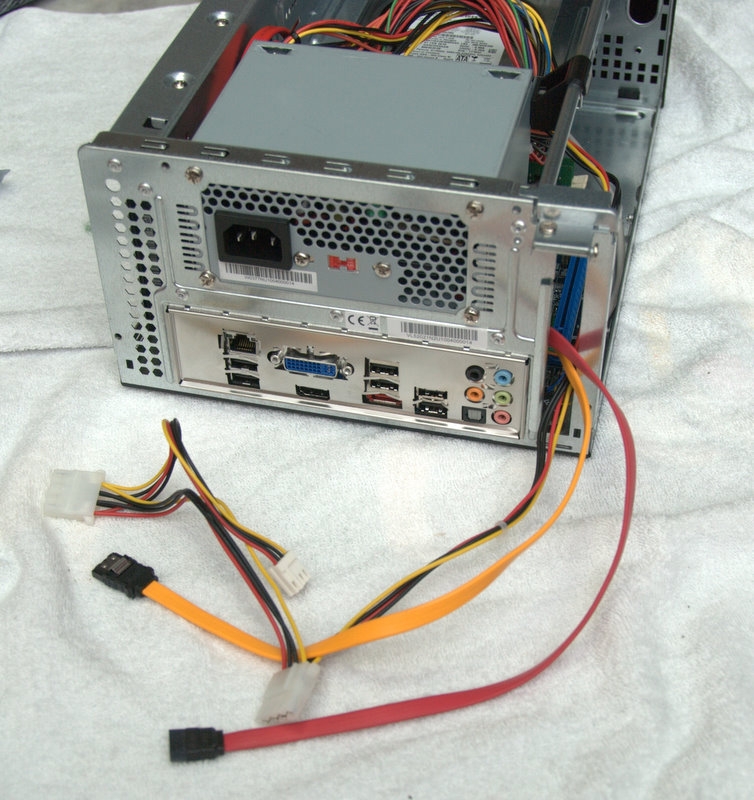

於是我將排線拉出機殼  醜了點 但是可以省下一筆錢
而且因為只有一個5.25吋
就算想要裝成兩個抽取式也不可能
這樣應該是最方便的方式了


獻醜了  大家看看  有問題再問問我 ^^

alfonso

補充一下

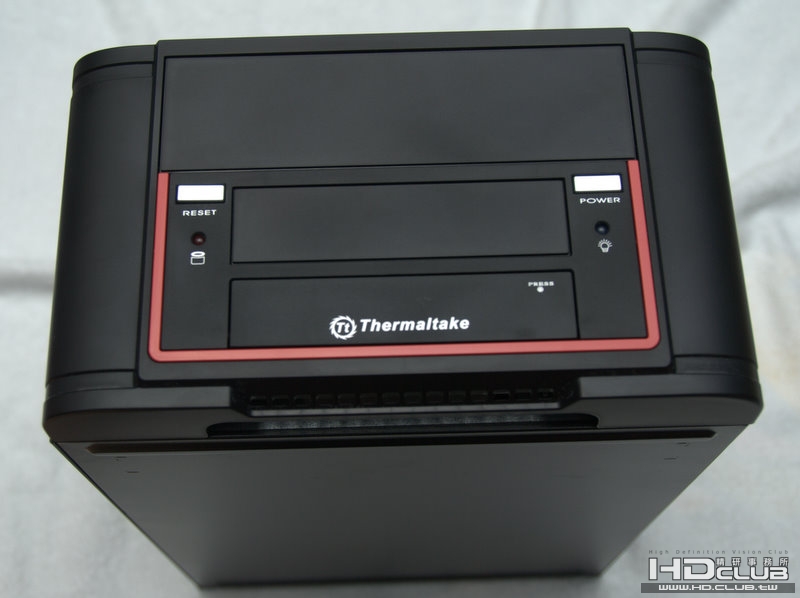

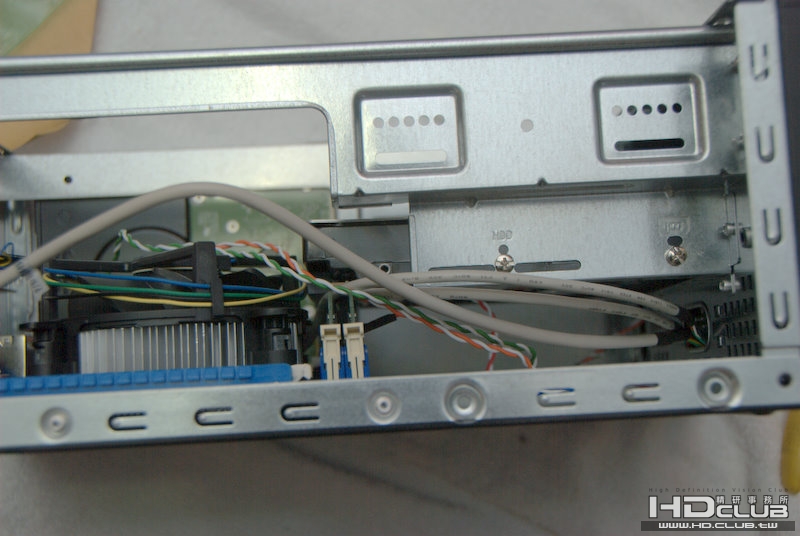

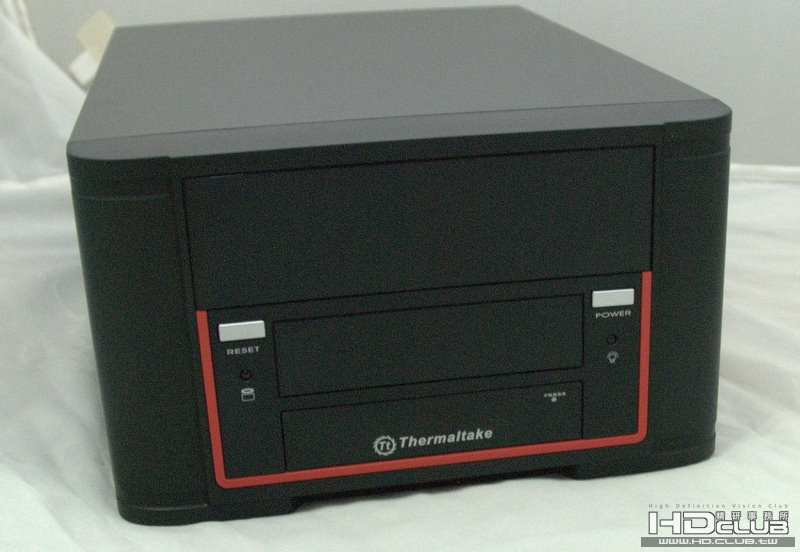

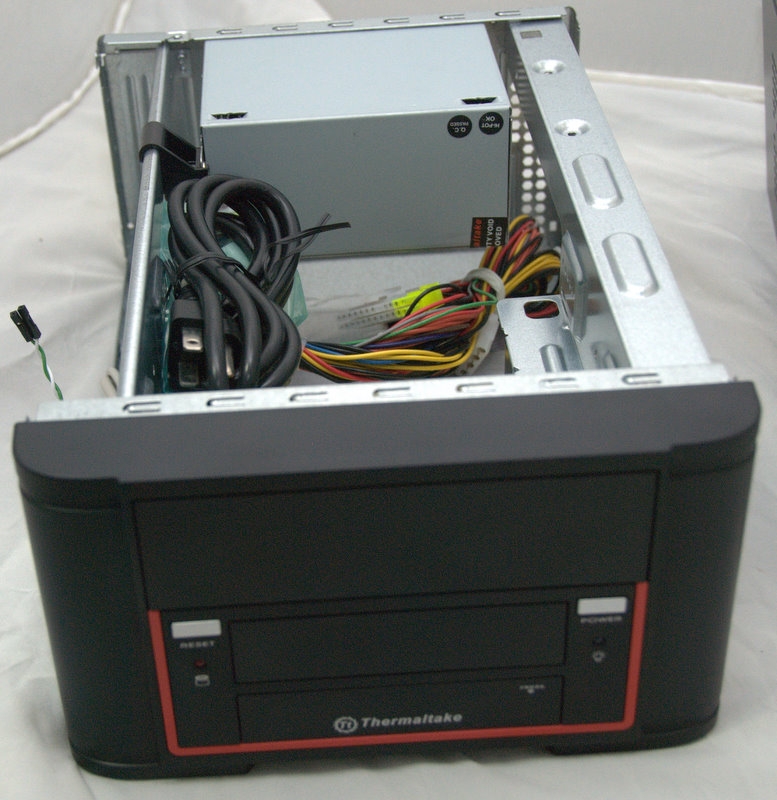

這機殼的號誌燈  跟這片主機板不合
因為號誌燈的訊號線不夠長

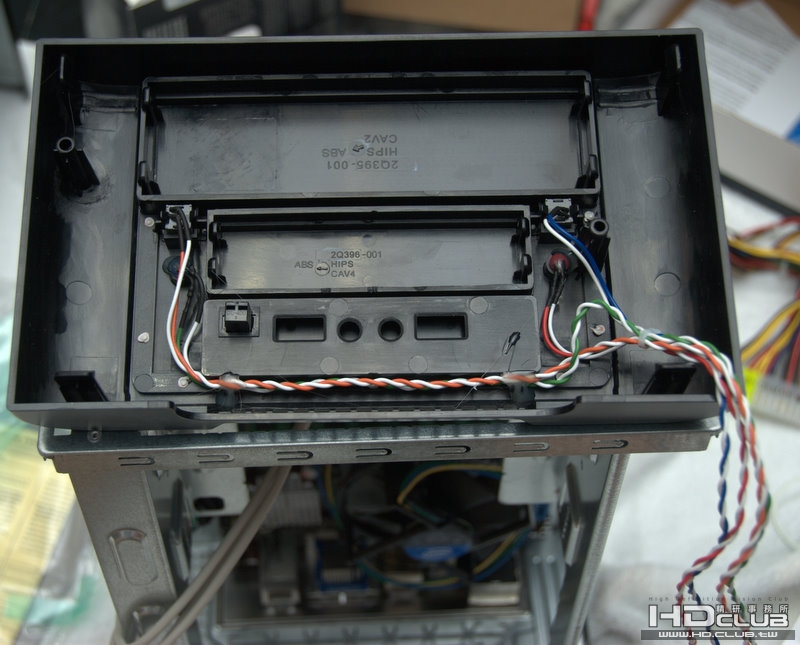

所以上面的圖  我有拍 拆開正面的面板  然後改線
但最後還是只剩電源燈 跟 啟動鍵  可以接到主機板上
RESET跟HD 燈 都不能用  太短了   失敗的缺點

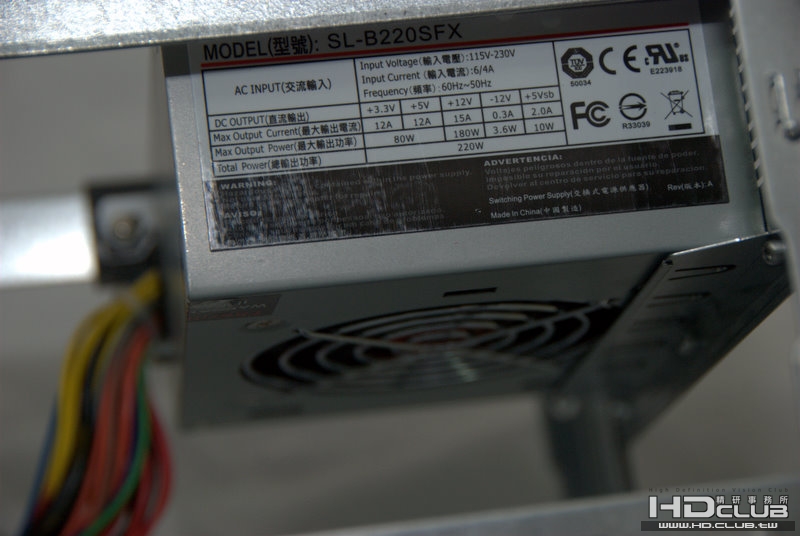

都出到200W  誰說只能裝ATOM
好歹訊號線留長一點

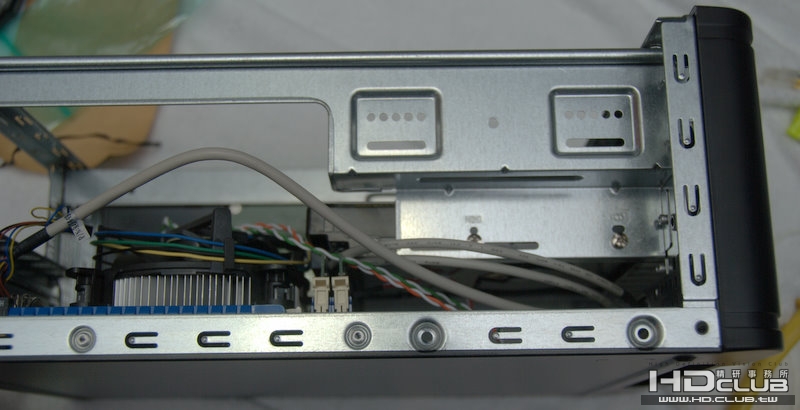

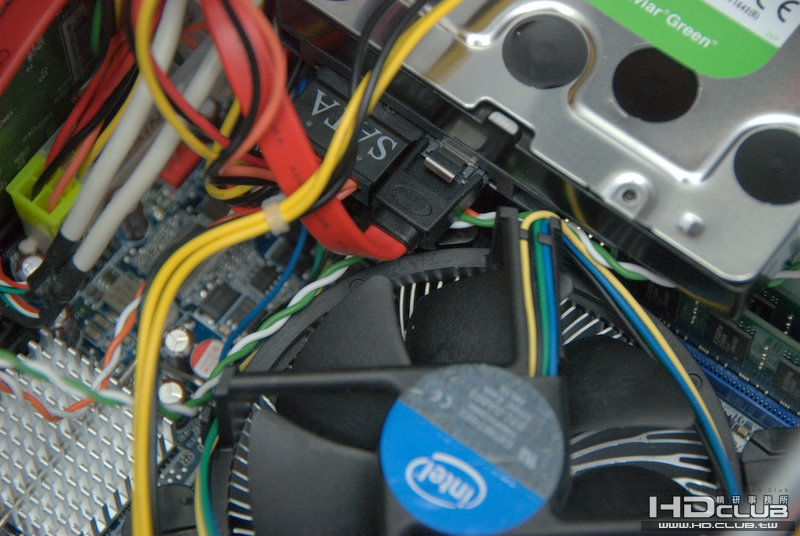

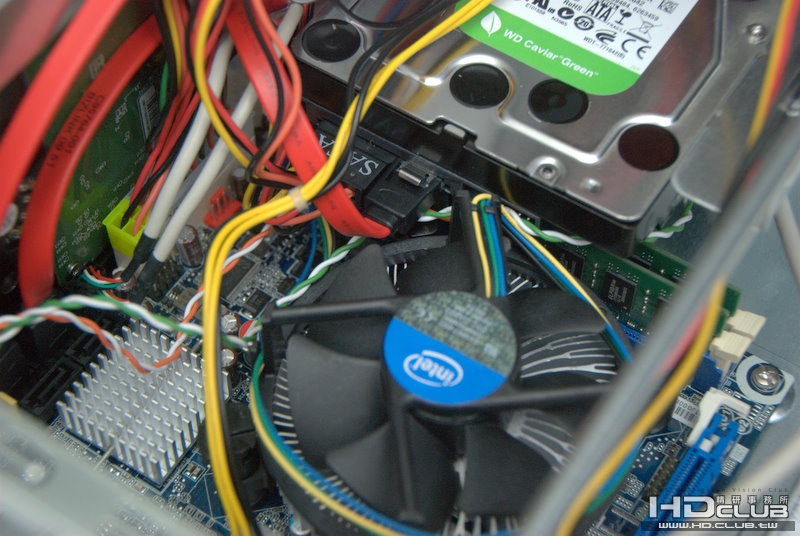

還有光碟機下方的硬碟  鎖上去後  跟CPU的風扇會太近

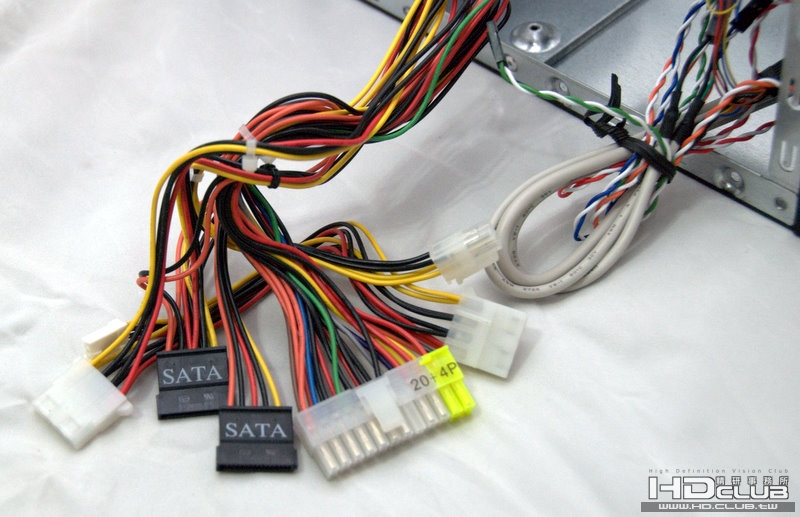

SATA線可能要用L型接頭  比較好

len1978

這麼大顆的CPU風扇也能塞進去，蠻強的..只是風扇上方有一半的位置是被電源擋住，不知散熱效果會不會受影響?

Yeh

真小巧精緻, 現在組HTPC選擇更多更方便了!
不過這台要帶來帶去不也是小麻煩? 因為沒有提把。

54188

小巧好用
現在我用便宜HTPC  [email protected]
勉強夠用
少數會lag

rickykao

我還是覺得乾脆組一台有HT功能的電腦就好..價錢也差不了多少..偶爾拿來操GAME一下
硬碟也可多塞幾顆..1000GB 的我一個月就用滿了...

mavin

本文章最後由 mavin 於 2010-5-23 18:16 編輯

想請問一下
這台有支援
DTS HD PASS到擴大機解碼嗎??
如果有 幫朋友就可以搞這套了 謝謝
PS.HDMI輸出 音效

alfonso

我還是覺得乾脆組一台有HT功能的電腦就好..價錢也差不了多少..偶爾拿來操GAME一下
硬碟也可多塞幾顆..1000GB 的我一個月就用滿了...
rickykao 發表於 2010-5-22 21:58

那個我已經有了
呵呵  所以我才說這是行動的HTPC  並不是我主要在家用的

alfonso

真小巧精緻, 現在組HTPC選擇更多更方便了!
不過這台要帶來帶去不也是小麻煩? 因為沒有提把。
Yeh 發表於 2010-5-21 06:43

這倒是真的
沒提把  似乎挺不方便的
不過我會裝進塑膠箱子裡面吧

alfonso

想請問一下
這台有支援
DTS HD PASS到擴大機解碼嗎??
如果有 幫朋友就可以搞這套了 謝謝
PS.HDMI輸出 音效
mavin 發表於 2010-5-23 17:49

這個是Core i 系列  跟 H55 H57晶片組的規格
是可以PASS訊號的
我用Onkyo TX-606A 點燈都不是問題

你可以查一下我另外一篇  HTPC   我有寫可以
我也是從版上的前輩文章看來的

dennis0201

有樓主這樣的朋友
真好~~

感謝分享~~

mavin

嗯嗯  了解  那下次就幫朋友組這一款的 謝謝
之前那篇文章有拜讀過了  不是很肯定 所以再問一次
不過現在是不是只有FFDSHOW有支援PASS
其他的軟體是否有呢...  (POWERDVD 10 也有支援 其他我就不知道了)

alfonso

這麼大顆的CPU風扇也能塞進去，蠻強的..只是風扇上方有一半的位置是被電源擋住，不知散熱效果會不會受影響?
len1978 發表於 2010-5-21 00:28

他的散熱效果  用想的就知道不太好
不過也只能遷就了

我本來是想找主機板在上層的設計
但都設計在下層  好可以安裝其他的介面卡

或許過段時間  有空的話  再自己拿壓克力板做個自己的殼來玩玩

alfonso

嗯嗯  了解  那下次就幫朋友組這一款的 謝謝
之前那篇文章有拜讀過了  不是很肯定 所以再問一次
不過現在是不是只有FFDSHOW有支援PASS
其他的軟體是否有呢...  (POWERDVD 10 也有支援 其他我就不知道了) ...
mavin 發表於 2010-5-23 19:59

目前各大軟體應該都支援了吧

PowerDVD 10 我今天才裝起來試用  有看到支援Intel的硬解

alfonso

有樓主這樣的朋友
真好~~

感謝分享~~
dennis0201 發表於 2010-5-23 19:22

就方便彼此分享阿  呵呵

我有我喜歡的影片類型  他有他的
這樣方便互相拷貝檔案

因為要不太懂電腦的人   還要拆裝硬碟等等  是比較麻煩的
而且他剛好是用可以裝兩顆硬碟的多媒體撥放器

我只要用電腦邊播放邊拷貝   弄完塞回他機器就可以了
畢竟是我麻煩人家  哈

ri7672

請問樓主：

風扇+主機板的高度約多少？

看上另外一個機殼，http://shopping.pchome.com.tw/?m ... DRAE48&ROWNO=11

好像更小，而且可以用atx的電源。但是怕高度放不下去。

alfonso

其實沒有比較小，這個殼應該可，它有pci卡插糟，至少有low profile的高度才對，
這卡我有考慮過~~~可惜只有一大，
如果三大就可轉五大，
自己DIY超強迷你NAS,打趴Atom NAS

cutegang

請問電源供應器運轉時的風扇聲音大嗎？
小機殼最麻煩的問題就是散熱，以及噪音了！
