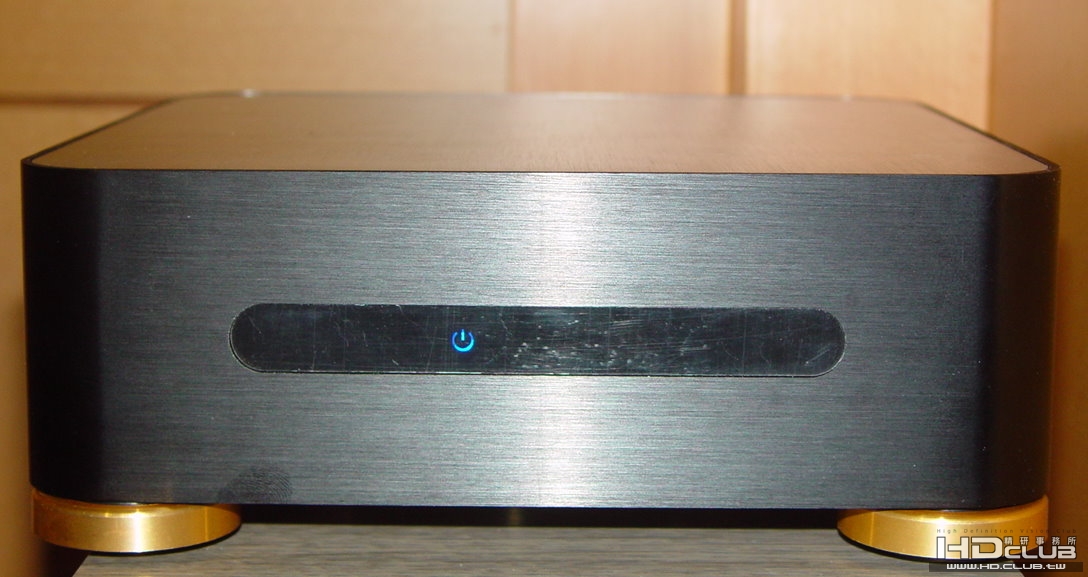

先看成品囉

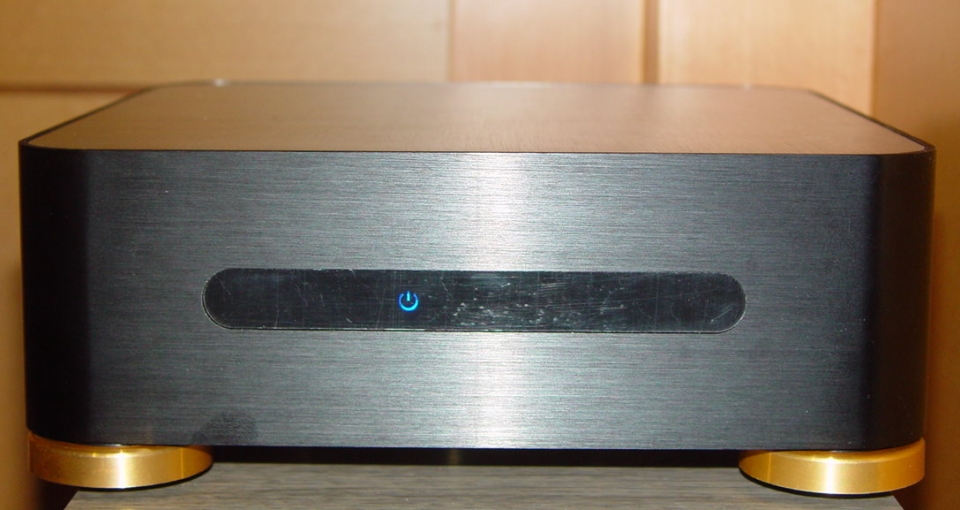

俗氣的金色腳架
高度為1公分

開工

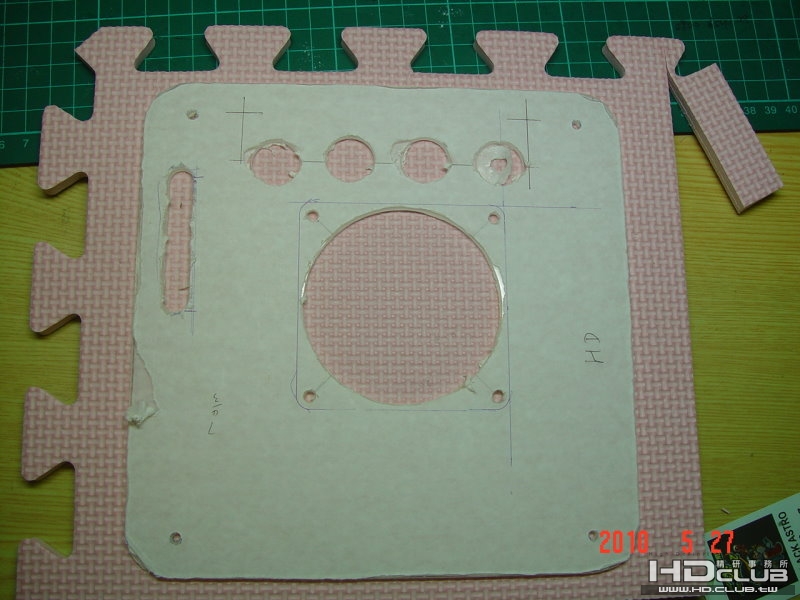

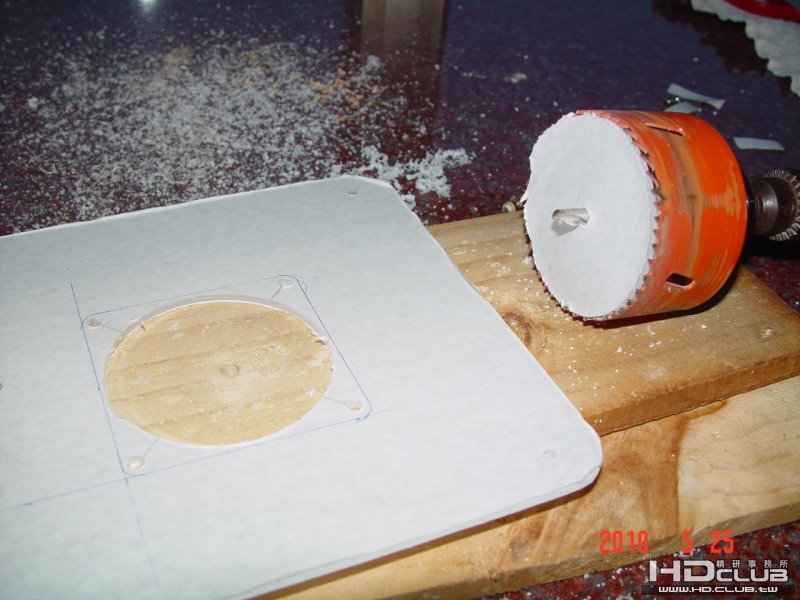

3mm厚的壓克力板及76mm的圓穴鋸

整流1

整流2

整流3-1

整流3-2

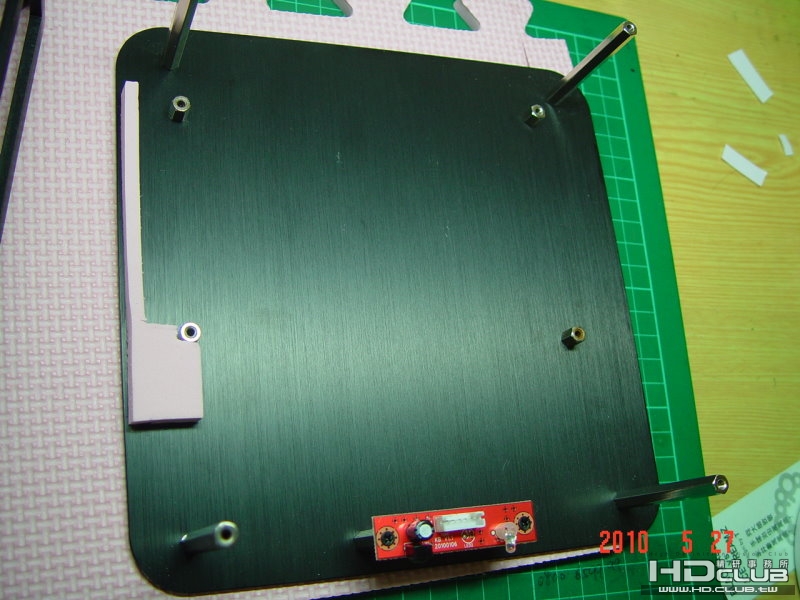

壓克力下板的最後型態

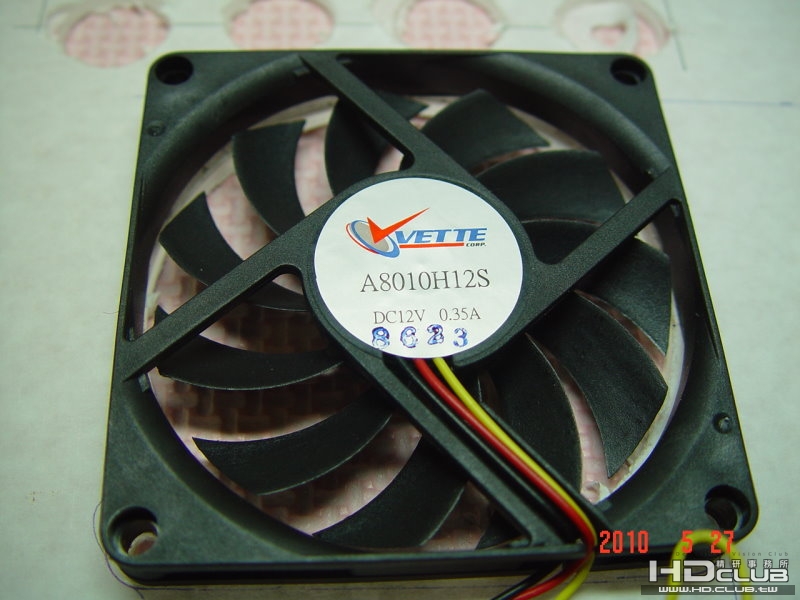

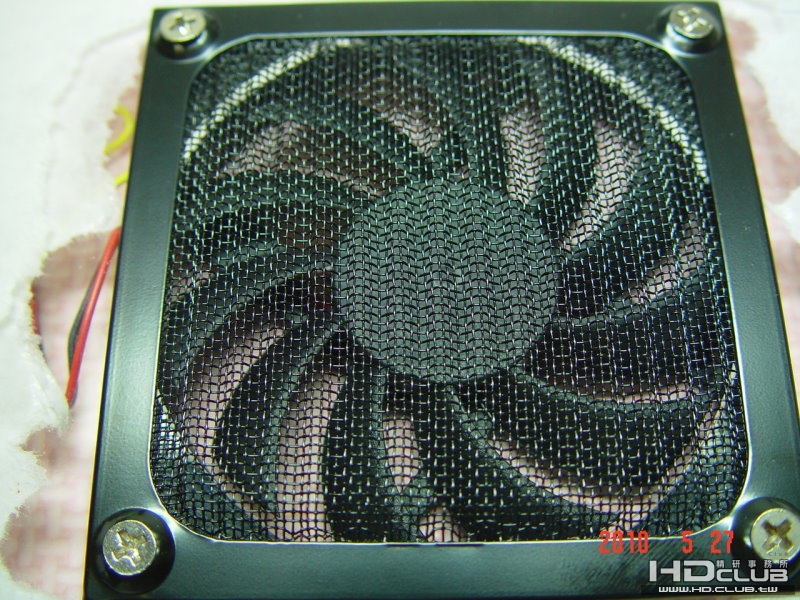

主角登場 8x8x1的風扇

未來用原殼改時,會用這個

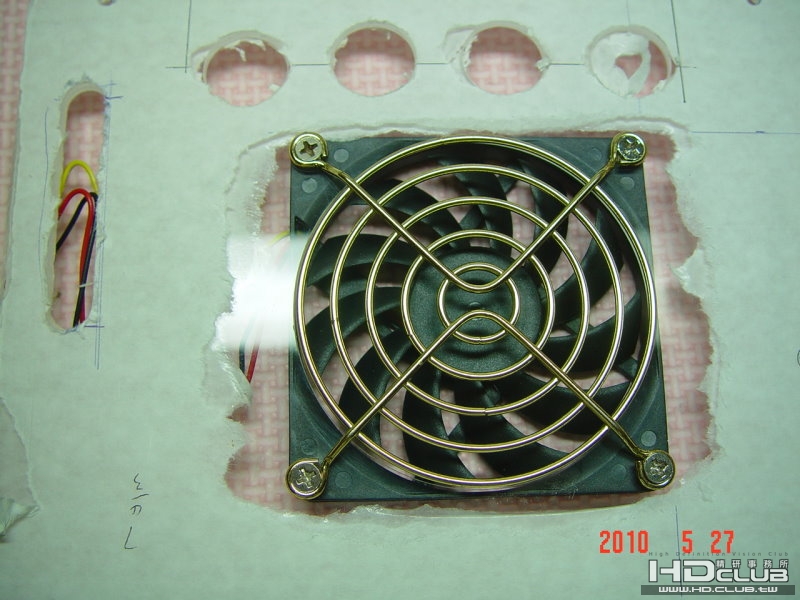

現在還是用俗氣的金色

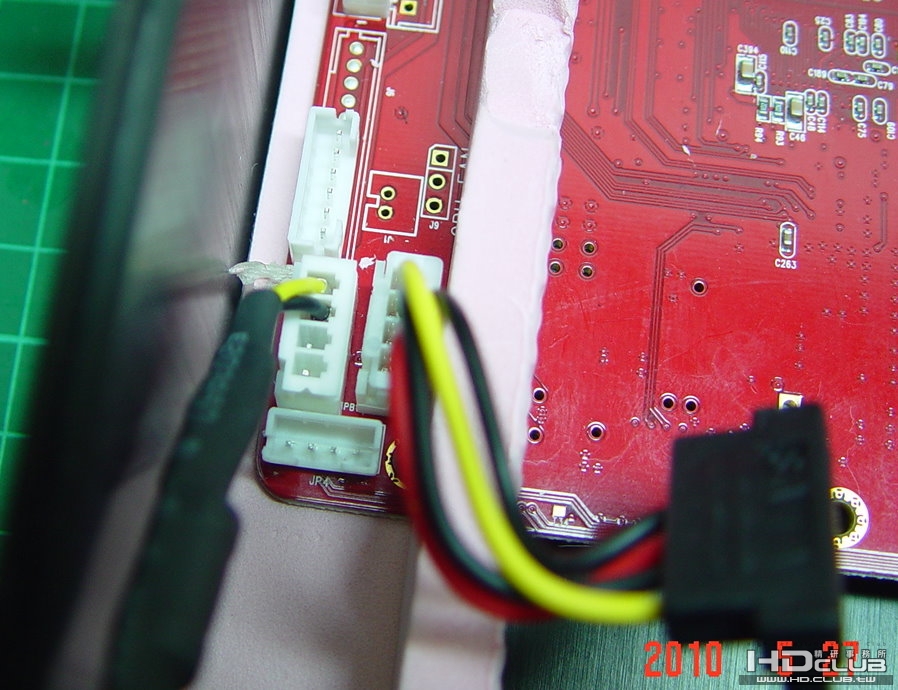

風扇電源

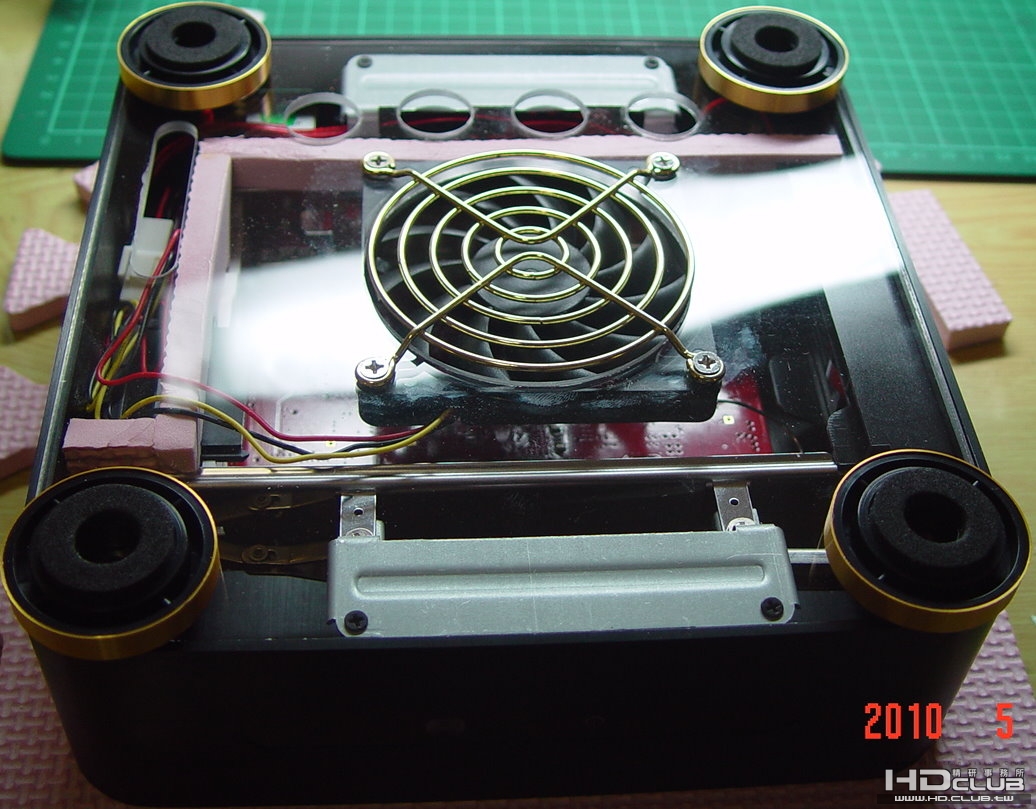

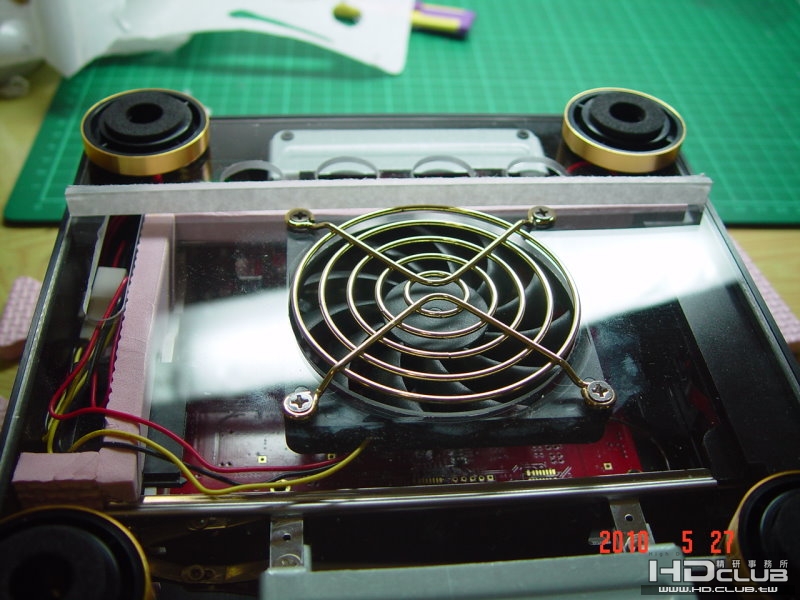

組合

目前缺零件

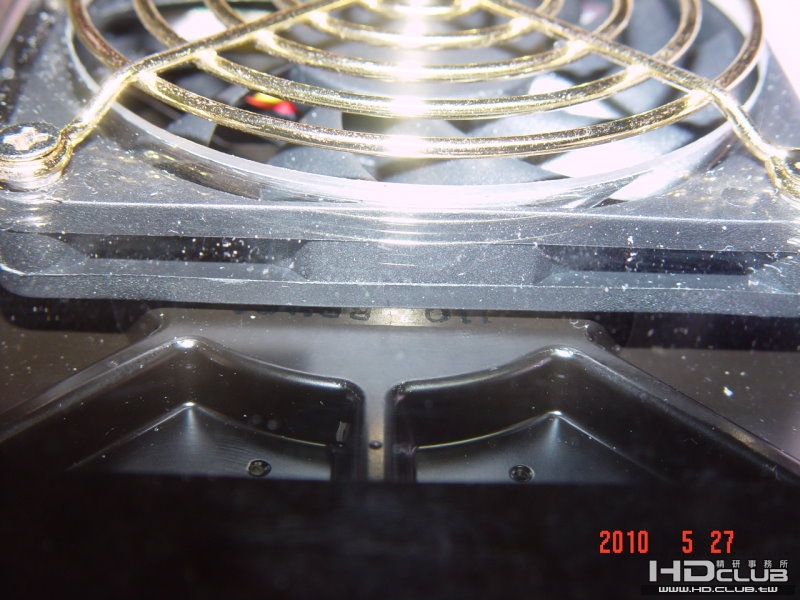

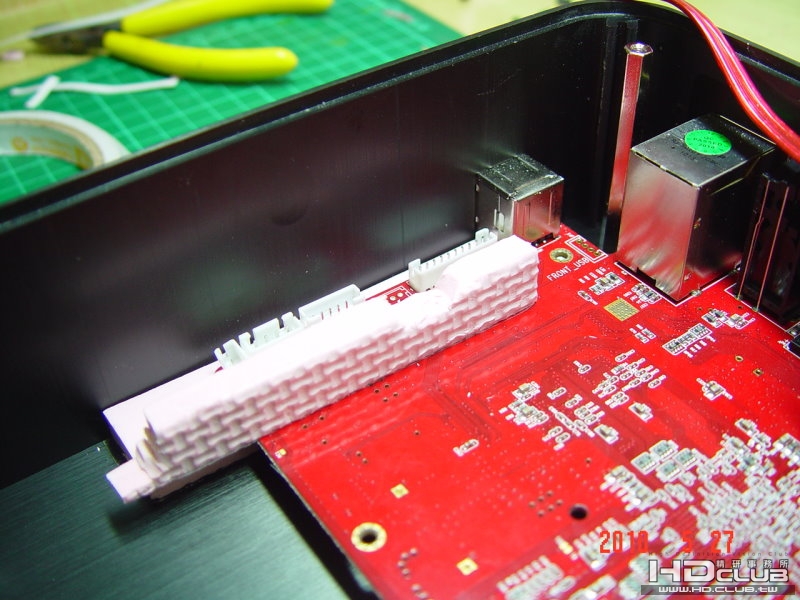

在設計上必須將入風口與出風口做隔離

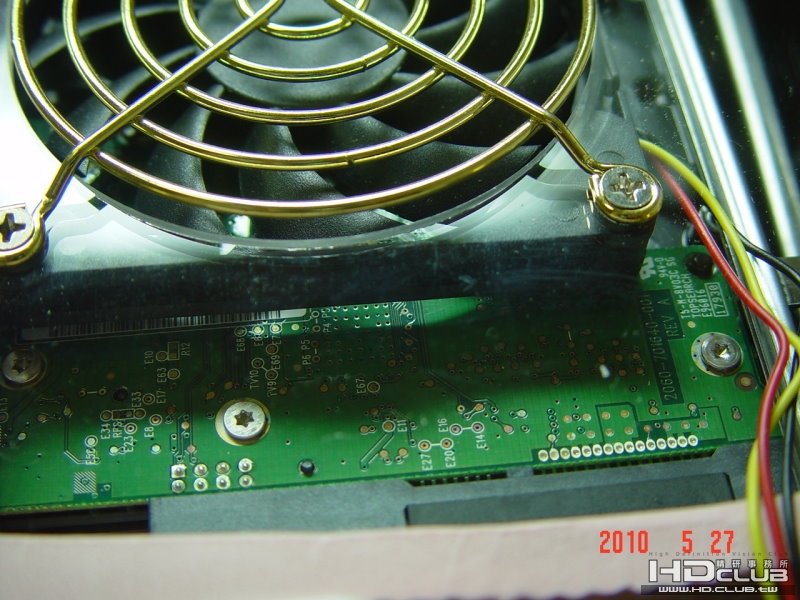

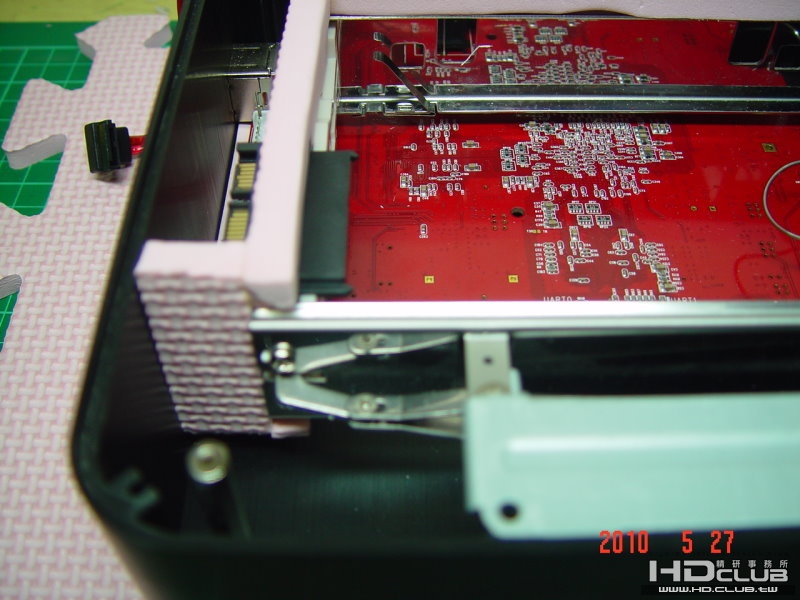

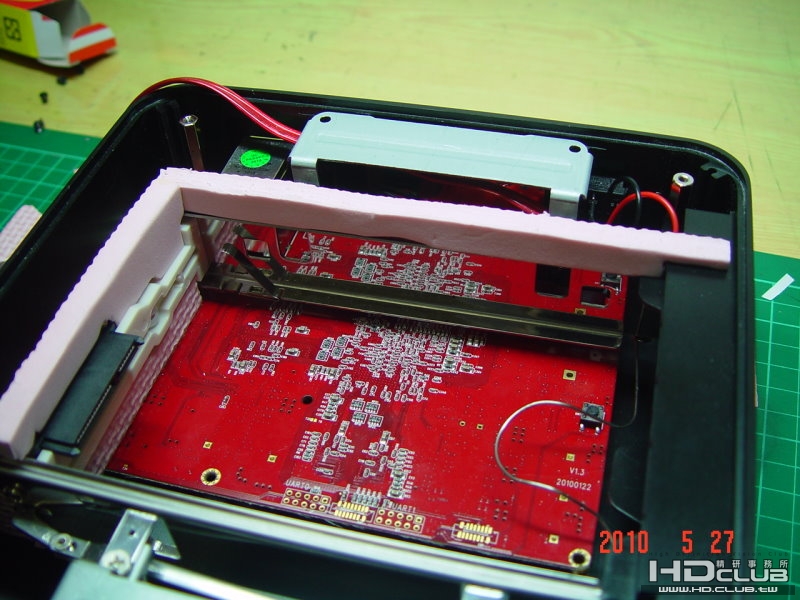

裝入硬碟  前面

裝入硬碟  後面

搞定收工


目前感想
1.風聲有點大(我已經降壓了,大概是9V)
2.關掉電源,風扇繼續轉,是真的

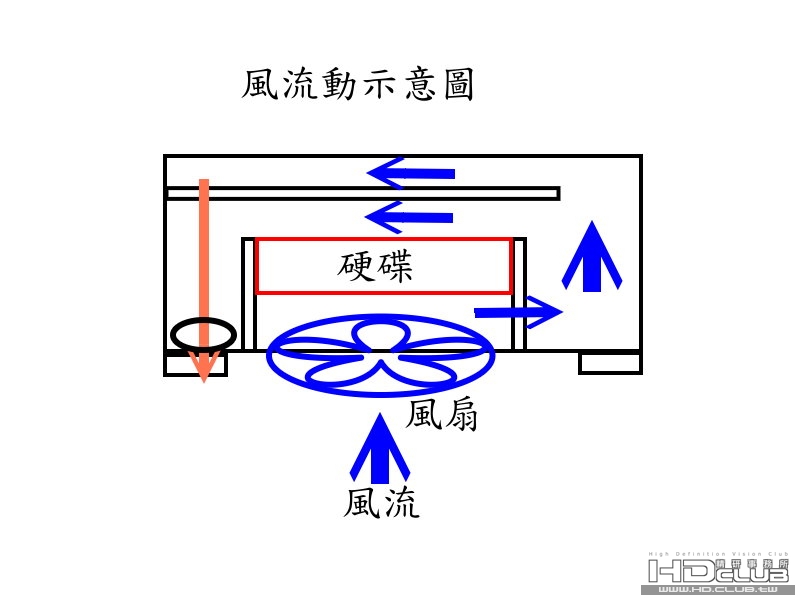

補上風流動構想圖

評分

參與人數 3名聲 +15 精幣 +15 收起 理由
toshinko + 5 + 5 簡單又不用花大錢的改機方式
guu + 5 + 5 原創內容
pansc + 5 + 5 粉棒...

查看全部評分


發表於 2010-5-28 08:10:16 | 顯示全部樓層
不錯哦...不過可以考慮用高一點的腳墊...

加一個暴力扇...風量夠...聲音小...不過是你現在用的二倍的高段...
回覆 支持 反對

使用道具 舉報


發表於 2010-5-28 12:45:28 | 顯示全部樓層
漂亮!改善了散熱問題,又不會破壞原本的外殼,讚!
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-28 16:45:32 | 顯示全部樓層
2# pansc

暴力扇??
據弟所知,風壓與噪音成正比
用了暴力扇...大概就沒啥心情看片子了...


暴力扇我沒有
暴力斷指扇抽屜還有一顆
台達的,DC12V, 0.48A,6x6x2.5cm
"燒毀"過K7主機板上的電緣....太耗電了
有興趣奉送
回覆 支持 反對

使用道具 舉報


發表於 2010-5-29 03:54:03 | 顯示全部樓層
本文章最後由 pansc 於 2010-5-29 04:09 編輯

這風扇那天我朋友有帶來給我試了一下...比一般的厚度厚一些些...
不過整體音量差不多...不過風量多了不少...

大大可以參考一下...
一般風扇尺吋為80*80*25....

不過這顆為80*80*32...
轉速400±250 RPM-1800±250RPM...
風壓26.97CFM
噪音10-18DBA...

給您參考一下...我不知道這叫啥啦...是我朋友都說這是暴力扇...
我本來也要拿幾顆來用...可是因為我的厚度放不下...
只好放棄...不過試了一下噪音非常低...不過風量夠大....


回覆 支持 反對

使用道具 舉報


發表於 2010-5-29 06:32:37 | 顯示全部樓層
這種改機方式簡單  又不必發大錢

我想唯一該考慮的是   風扇的噪音
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-29 08:15:16 | 顯示全部樓層
5# pansc

這個不是暴力扇啦
這是高爾夫出的風扇
表面有圓點凹洞
可以減噪

一般所謂暴力扇
大約轉速上6500轉
db值一定超過60
斷指扇轉速上8500轉...

M3因為機體小巧
內部空間不足
您這個風扇無法內置
只能外置
可參考 Techang兄之
http://www.hd.club.tw/thread-47288-1-2.html

目前測量
內部可用高度
為14mm
風扇厚度10mm已經是不合理了
(風流動的合理性)
目前回壓嚴重
也就是內部壓力不足
這2天再拿溫度計量一量
謝謝
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-29 08:38:15 | 顯示全部樓層
本文章最後由 JEW 於 2010-5-29 08:42 編輯
這種改機方式簡單  又不必發大錢

我想唯一該考慮的是   風扇的噪音
toshinko 發表於 2010-5-29 06:32


昨天早上還為噪音的事在煩惱
到公司想用5V來測試同風扇的可用度
結果當然是不行
額定12V可用5V啟動的風扇畢竟不太多....
看著pansc大的回文
突然發現....
我手上拿的風扇
怎麼跟上傳的安培數不一樣

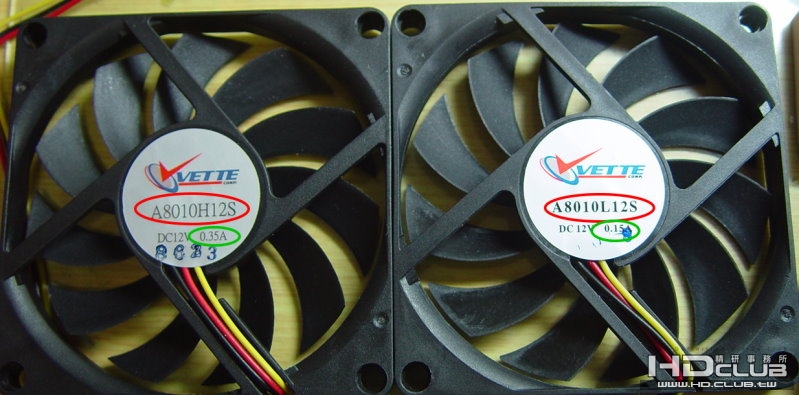

左邊是原post,2500轉
右邊是新的1500轉23db
再12V降9V
約30公分內才可耳聞
這樣我已經滿足了
謝謝阿興大的關注
回覆 支持 反對

使用道具 舉報


發表於 2010-5-29 08:45:56 | 顯示全部樓層
這風扇真的不錯用啦...不過就是大了些...

如果大大要放在M3 case裡當然只能選擇小尺吋的...
其實M3的問題是因為跟本沒孔可以散熱...

所以大大你開孔加風扇...基本上就把熱源排掉了...
還用不到高轉速的風扇啦...只要把外面的冷風吸進去造成對流...

不過高爾夫球系列的本來轉動聲音就不大了...只是不便宜而以...
回覆 支持 反對

使用道具 舉報


發表於 2010-5-29 14:02:39 | 顯示全部樓層
好有用diy
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2010-5-29 14:04:55 | 顯示全部樓層
測試了一下
當M3電源關閉時
供應硬碟的12V繼續供電
可是5V會斷電
所以就改了一下風扇的供電結構

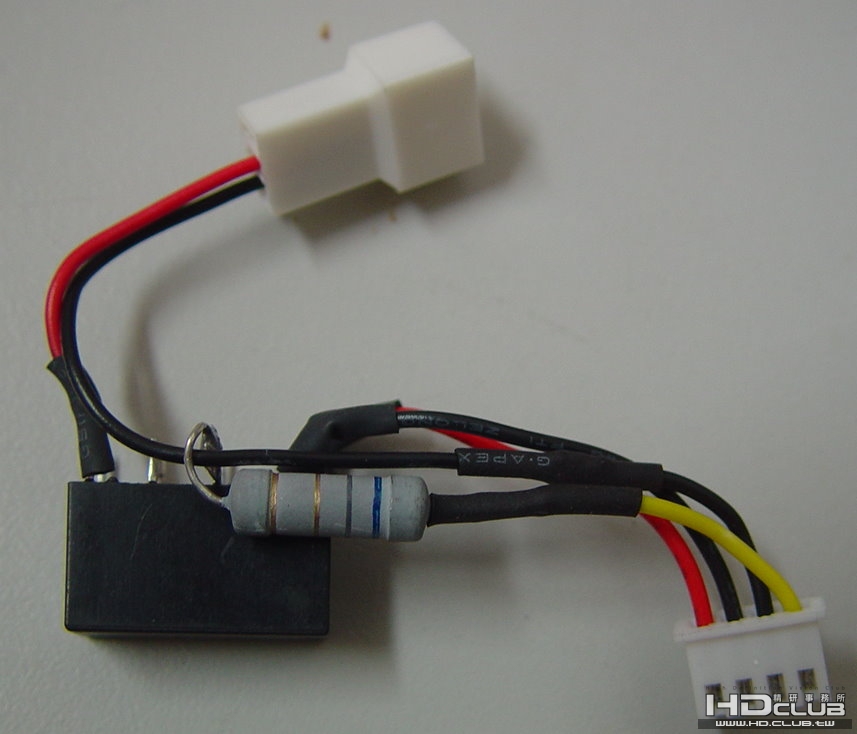

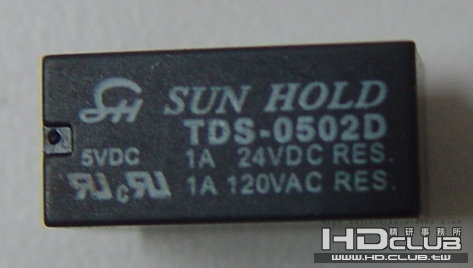

在抽屜躺了5年以上的繼電器

黃色 +12V
黑色 GND(-12V)
黑色 GND(-5V)
紅色 +5V

由板子上的硬碟電源處接入電源
5V接到繼電器的電源側
當5V有電時,打開通路(+12V)
當5V沒電時,關閉通路

+12V先經過電阻降壓
約成為+9V
再接入5V通電後所打開的通路
就可以達到
關機時,同時關閉風扇
回覆 支持 反對
