给LCD监视器做一个遮光罩

P-47 · 發表於 2010-6-29 12:47:57

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

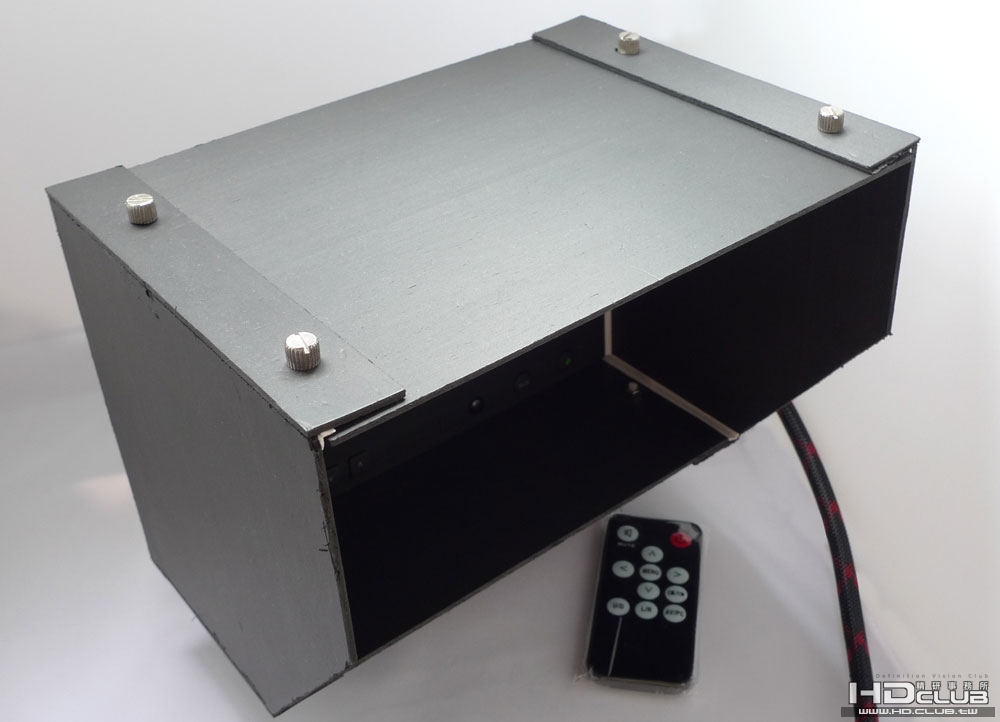

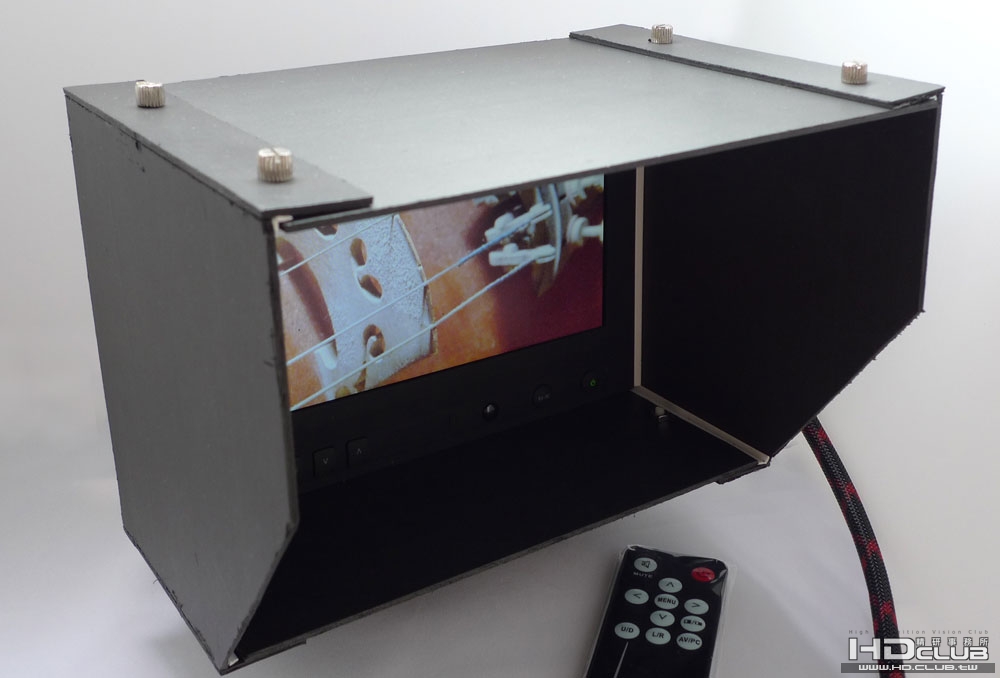

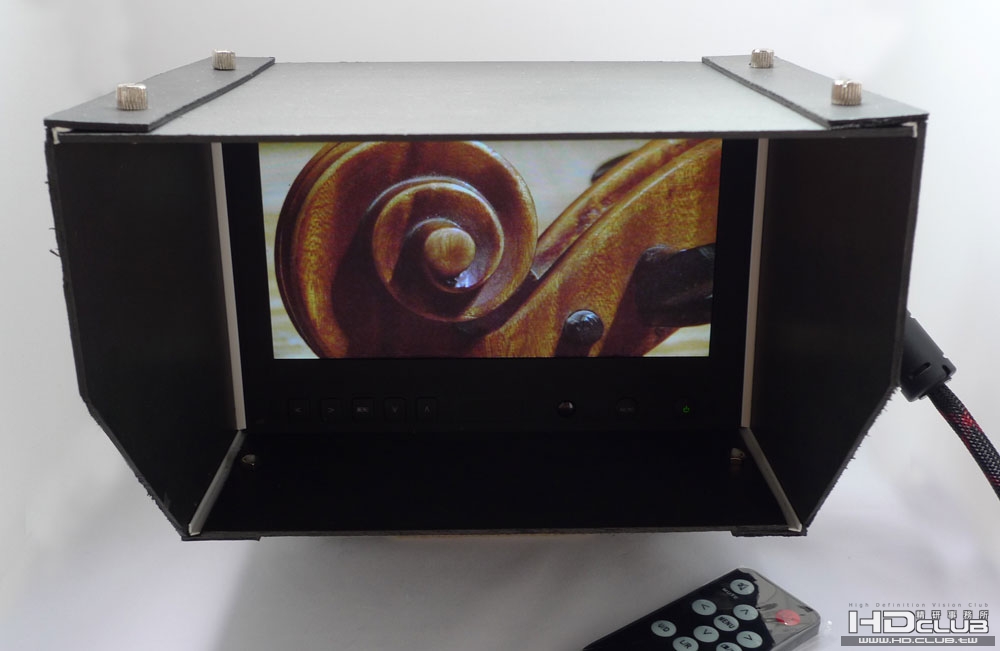

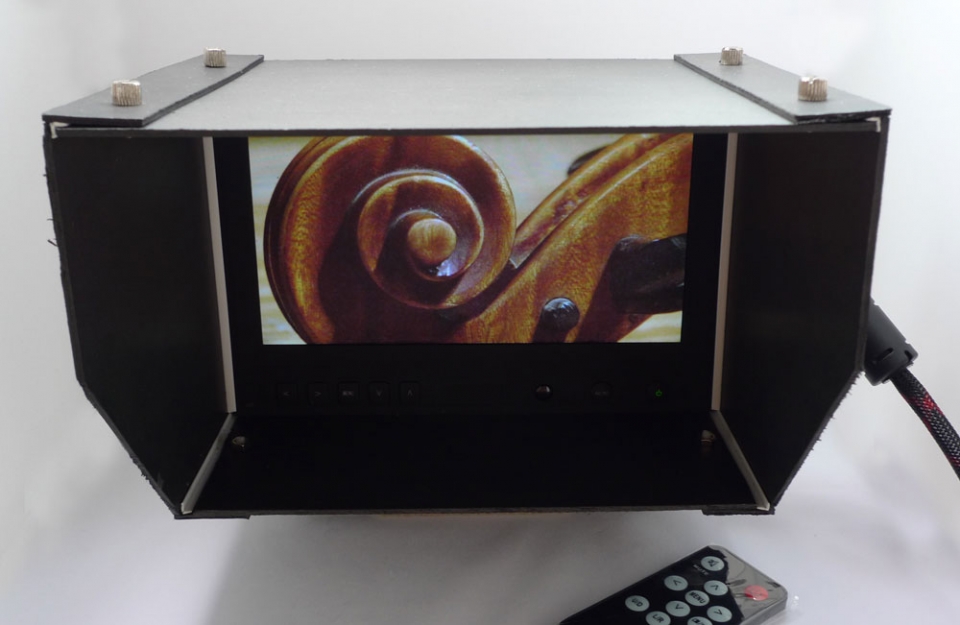

就是这样一个罩罩，手工DIY的。

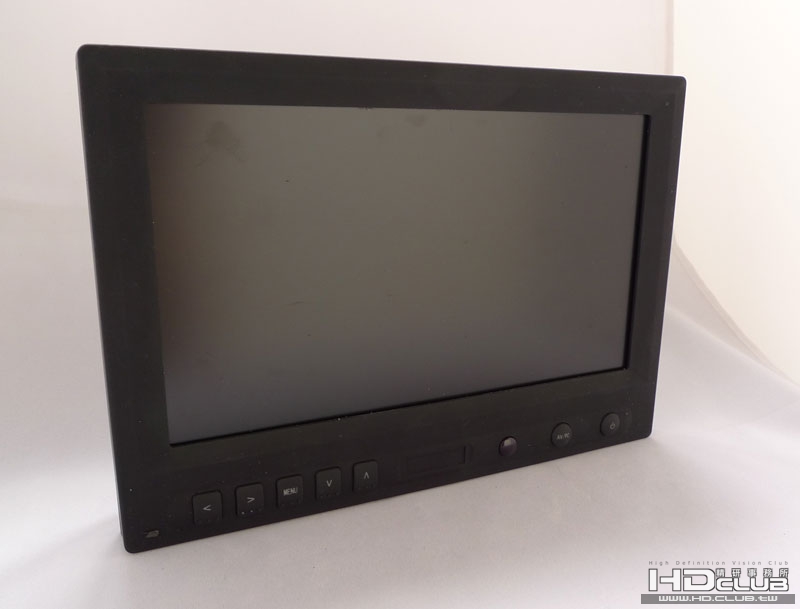

最近入手一个8吋的监视器，有HMI接口，连网购邮费RMB800。这个机器在北京的摄影店铺居然标价RMB3200，真实疯了。

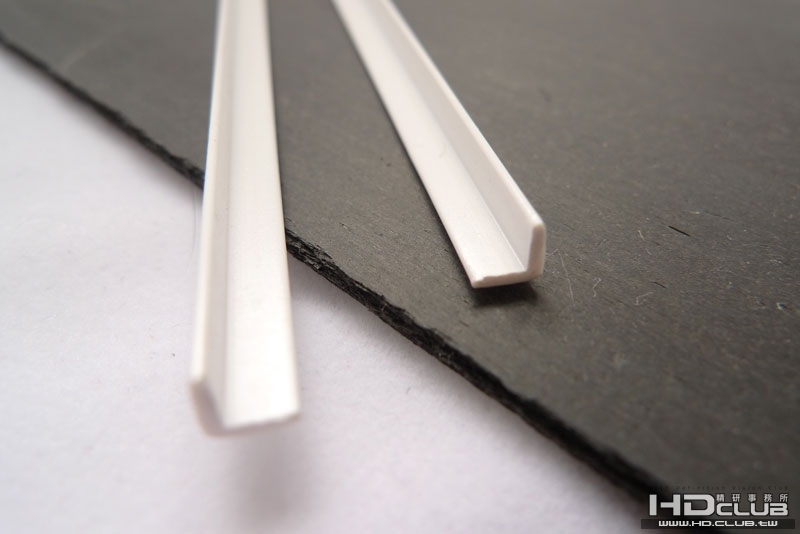

在美术商店买了2mm厚的PVC板和4mm宽的L型塑料棒（都是做模型用的材料）。

加工很容易，用低粘度的瞬间胶水（大陆这边叫502胶水，不晓得台湾叫它什么）粘上就是了。

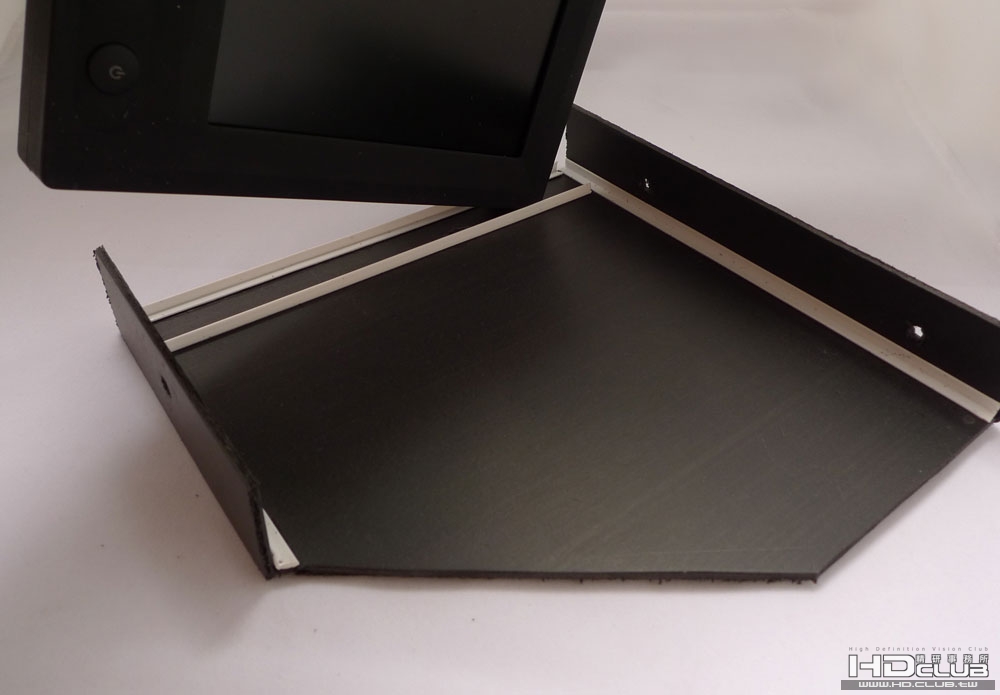

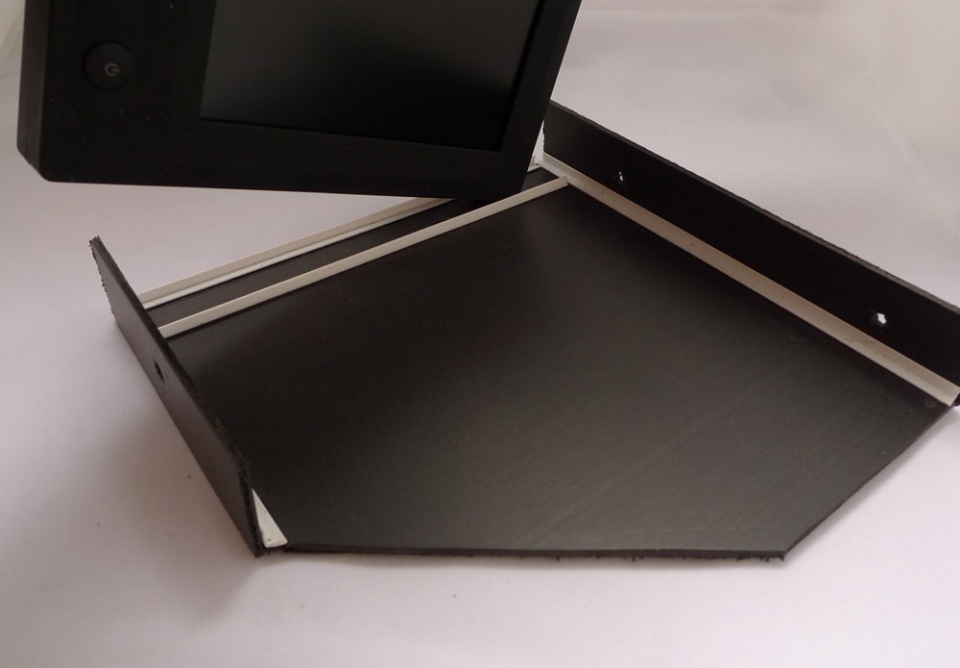

关键是上图这个位置要粘接准确，刚好将监视器的侧面镶嵌在两个L棒之间，没有较大的松动。
再插上上下两块板，打好固定孔，拧上螺丝。

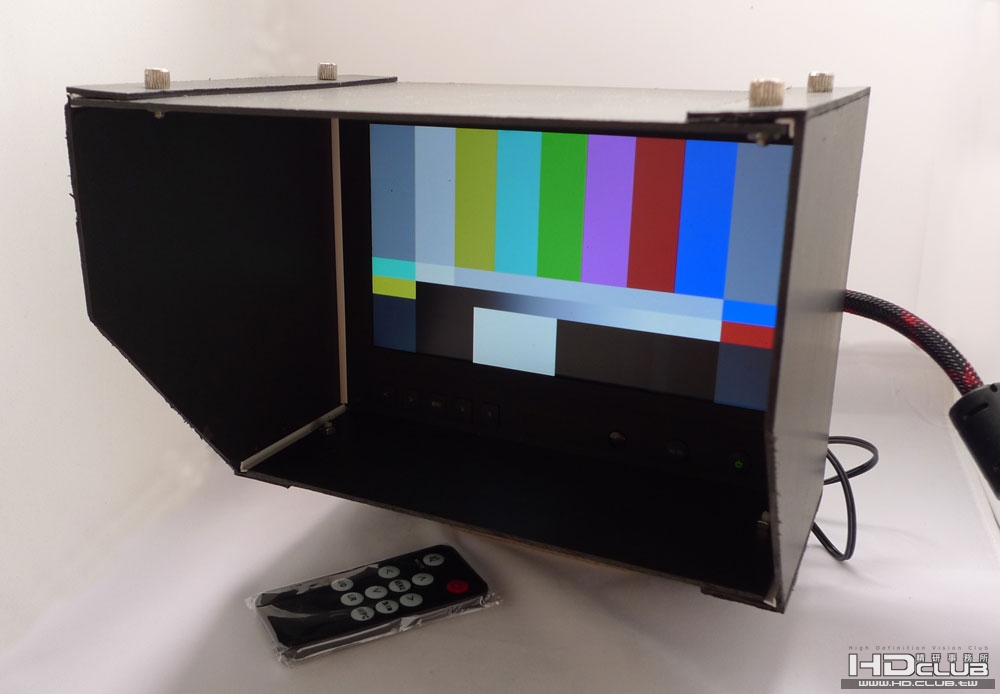

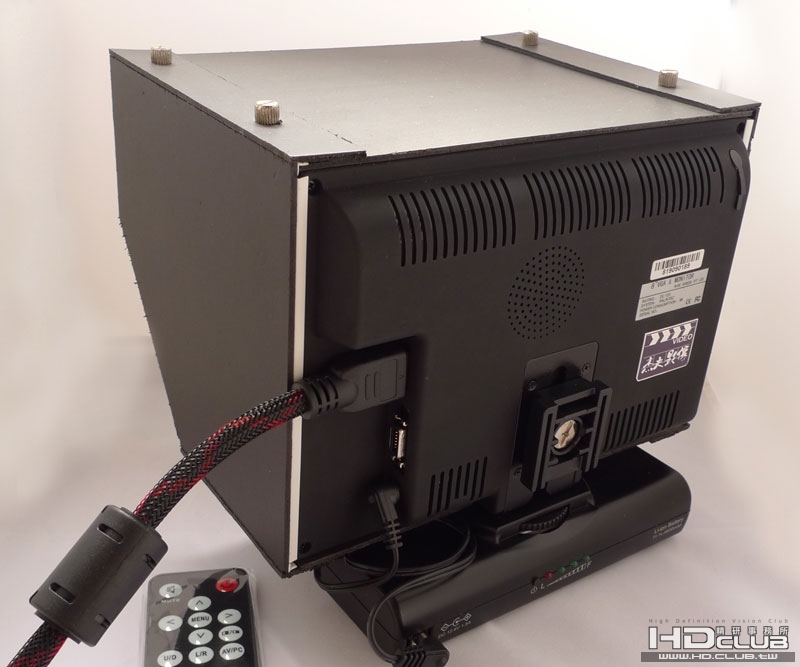

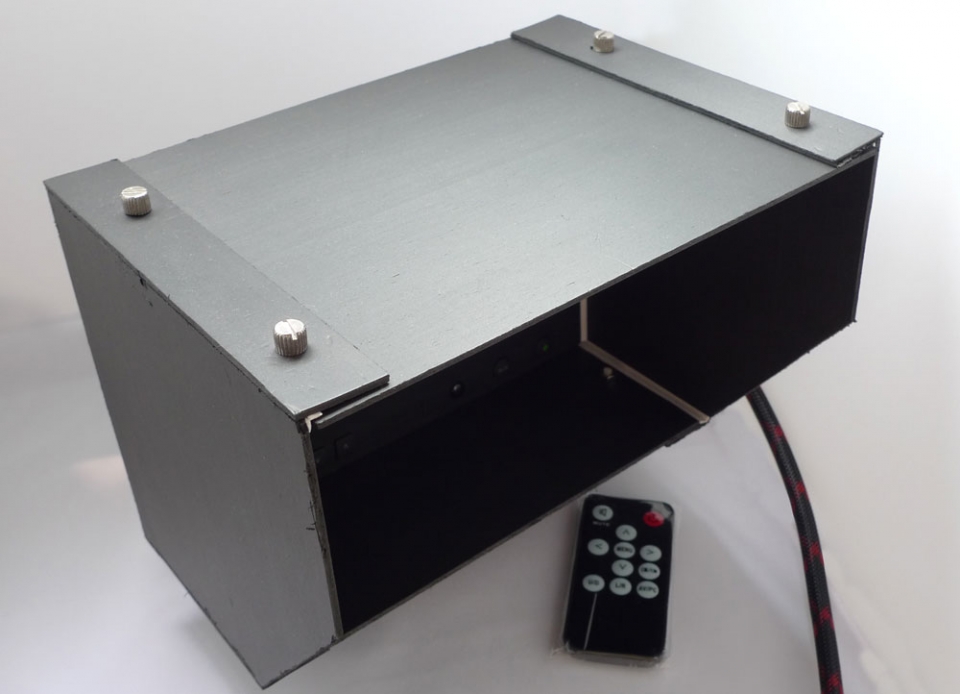

从背面看一下。虽然只是在左右两侧卡了很小的一个边，罩子的整体却十分牢固。

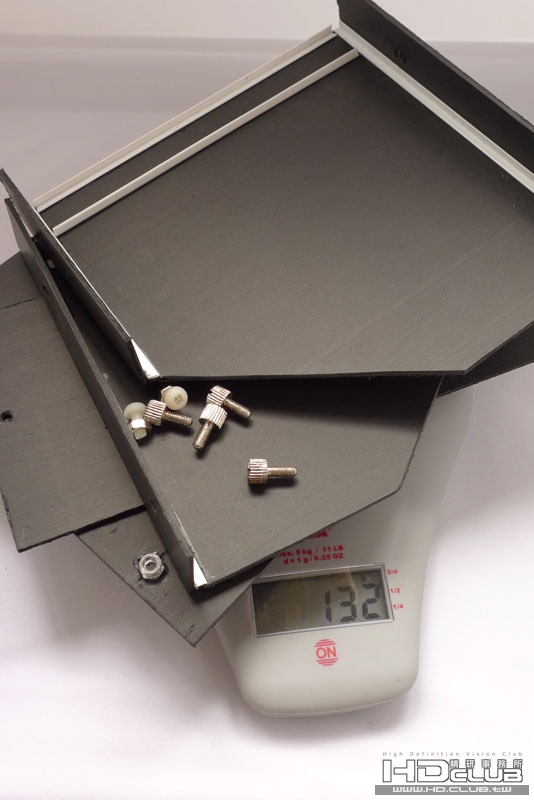

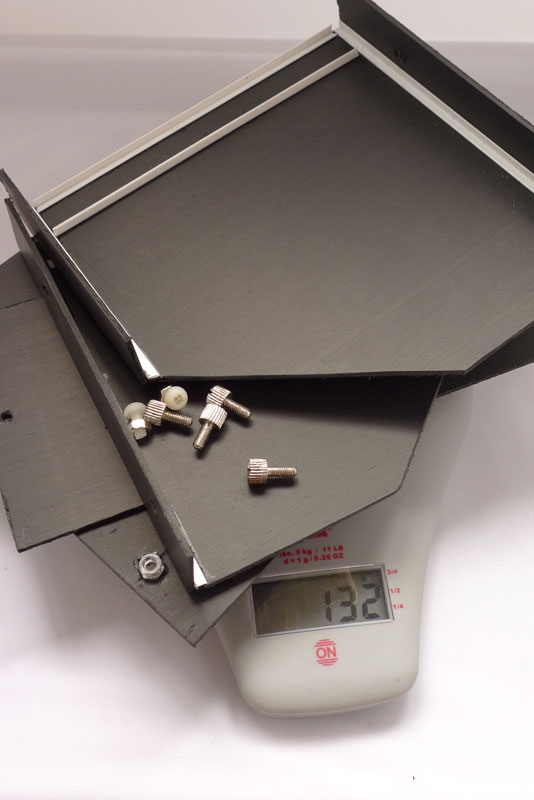

全部重量只有132g。

这个遮光罩重量轻，结构强度尚可。如果想要更结实的，可以考虑用ABS材料来制作，但是加工会麻烦一些，而且重量会重很多。

dtses · 發表於 2010-6-30 10:58:33

很屌！有DIY省錢精神,加分！

ronal1114 · 發表於 2010-6-30 14:51:01

diy就是不一樣！謝謝分享！

springweek · 發表於 2010-7-1 00:42:42

不错不错

haoys12 · 發表於 2010-7-1 11:56:59

对你的监视器感兴趣。什么型号的？加这个电池座能用多长时间。

P-47 · 發表於 2010-7-2 01:07:49

对你的监视器感兴趣。什么型号的？加这个电池座能用多长时间。
haoys12 發表於 2010-7-1 11:56

呵呵，没型号。在淘宝上搜“HDMI，监视器”应该可以找到。

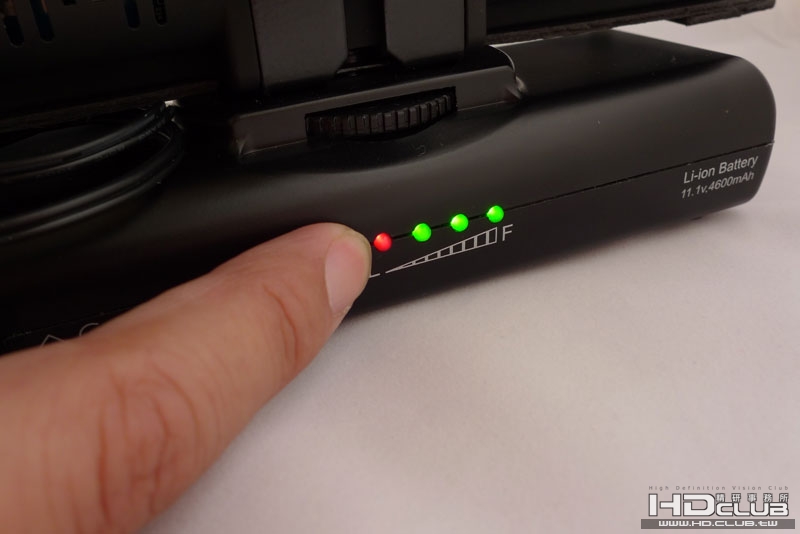

还没有长时间使用过，不清楚电池的实际使用时间，4600mAh的电池应该用半天没问题吧。
----------------------
相关参数：
显示:TFTLCD8.0inch 1152000 Pixels
分辨率:800×480(VGA)
最大分辨率:1920×1440(VGA)
显示:16:9
亮度:300 cd/㎡(without touch screen)
对比度:500:1
可视角度:70°/70°,50°/60° (L/R,U/D)
Video 信号输出:07～1.4Vp-p/75Ω
VGA 信号输入:H:30～60kHz V:60～75Hz
最大 Audio 输出:2.5W/8Ω
颜色制式:PAL; NTSC;SECAM
电源

C9-15V
信号输入:HDMI, VGA.AV1.AV2. Audio
功率 ≤6w
工作温度－20～55℃
储藏温度－30～65℃
尺寸:205L × 167W × 41H
机子重量:555g
