DIY數位天線

Dustin · 發表於 2010-8-24 14:22:26

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

最近瀏覽於各討論區，在此發現有數位天線選擇的問題，突想自己正使用中已忘記那裡取得製作資訊《應該有二年》不過非常好用又不需花多少錢，特提出供大家參考。
PS:1 先準備22公分乘80公分夾板一塊
   2 鋁箔紙一張
   3 電工用2.0銅線約2.5米
   4 約4公分長木螺絲10支
   5 5c電視纜線膠布束帶少許白膠

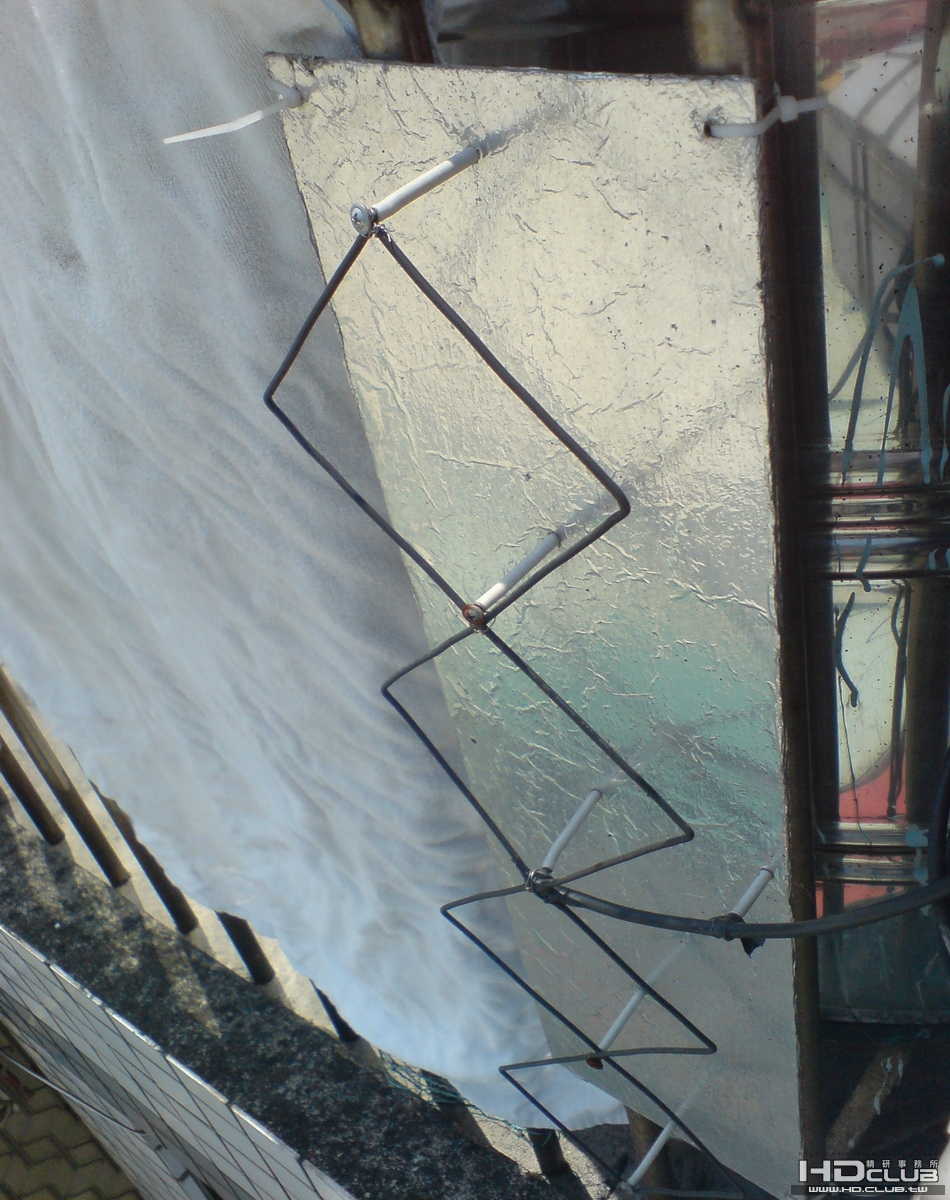

因為不會使用自繪圖只能口述，夾板塗抹白膠貼上鋁箔作用於集中訊號

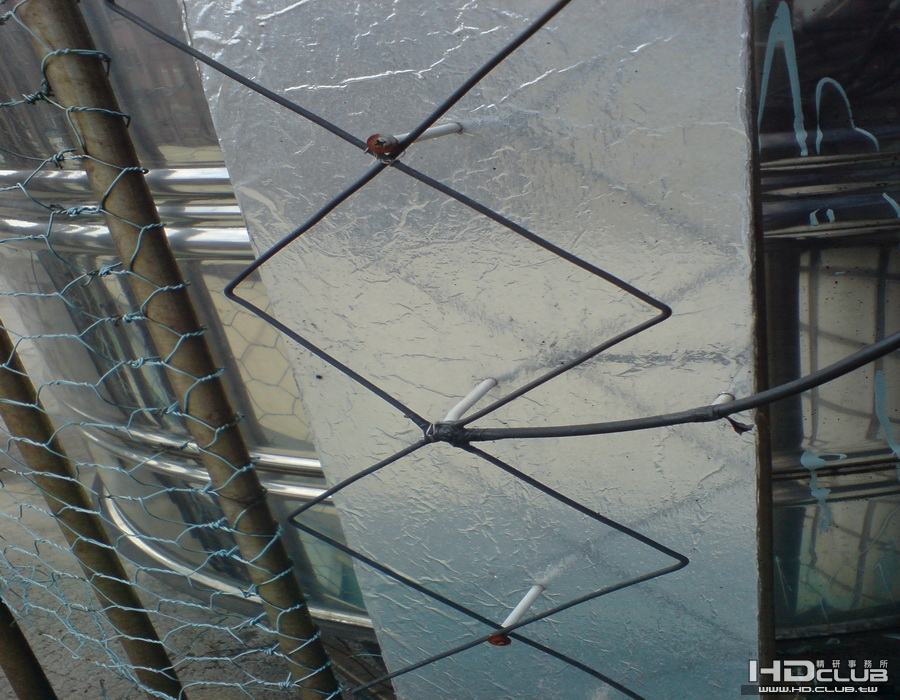

2.0電線摺菱形每邊13.8公分‧二或四個菱形皆可圖上是四個
《概念就是電線扭成8字‧電線兩頭由中間出接上5C天線至機上盒》
2.0電線折好連上天線與夾板固定中間距離約3公分
這樣敘述不知是否明白，請仔細看貼圖，希望有給予幫助。

於士林區住3F天線架6F效果非常穩定。

kuen1972 · 發表於 2010-8-24 17:22:54

...，突想自己正使用中已忘記那裡取得製作資訊《應該有二年》...
==============================
Mobile01吧....記得當時還有人補充理論基礎

sunhoo · 發表於 2010-8-28 12:00:00

很经典的四菱天线嘛……四菱天线最初就是由台湾传到大陆来的。
菱形的边长决定天线的中心频率，最好根据自己接收的频率计算得出。

V88558310 · 發表於 2010-8-28 21:11:43

兩三年前好像在m01看過
自己後來實際做了一個感覺不出效果
可能我家附近有大樓檔道吧

huhyewrgsdf · 發表於 2010-9-15 19:51:11

這樣也可以...不過我以買強波器了....謝謝

udo07 · 發表於 2010-9-16 00:43:25

對啊
之前是在m01看過
現在因為室內天線真的不是很好用
想要自己DIY看看
感謝Dustin大詳細的介紹
去試做看看嚕~~

richardfan · 發表於 2010-9-20 18:10:48

之前做過雙菱形天線，沒加鋁箔反射板，收訊就比 STB 附的天線好上許多！
不過記得邊長是12.多公分，四捨五入變 13公分，和樓主說的 13.多有點不一樣。

tingch · 發表於 2010-9-20 20:09:27

有人在網路上賣現成的東西。幾百元而已。
我在桃園使用效果不錯。

原來邊長和頻率有關，受教了。

alexchentiger · 發表於 2010-9-21 16:35:35

1# Dustin

我也曾自己用衣架DIY過天線,真的是挺有趣的!

possum · 發表於 2010-10-1 14:06:05

本文章最後由 possum 於 2010-10-1 14:08 編輯

我記得是每邊 12.6cm,長度其實跟
你想接收的中心頻率有關,我記得那時候
人家算出來是 12.6cm,用 13cm 也ok,
反正接收的頻率大概就是500-600MHz 這範圍.
我自己做的就沒這麼功夫,我拿個厚紙板,
鑽了 13 個孔,然後用一條鍍銀線穿出個四菱形的天線.
我沒有加反射板,訊號已經夠清楚接收數位節目了.
反射板跟天線的距離,我記得當初 mobile01 上面
寫的是 8cm 左右,不過我自己試過加反射板,
感覺不出來效果有比較好. 而且好像加反射板之後,
指向性比較高,所以後來我也就沒加了.
