超越DLP、LCD， 投影机领域的第三条路：LCoS技术

digifashion

转篇技术性文章：
硅基液晶LCoS(Liquid Crystal On Silicon)，或许大家不是很了解，这相对是一种还算较新且不为大众所熟悉的先进显示技术，在技术上来说是属于新型的反射式Micro LCD投影技术，它结合了半导体与LCD技术，具有高解析度、高亮度的特性，加上产品结构简单，亦具低成本潜力，现在很多行内的人士都认为，随着配套光学元件和电路技术的成熟且成本进一步降低，LCoS显示技术已经成为了大屏幕HDTV最具发展的显示技术之一，且与LCD、DLP等技术相较，LCoS将为未来显示技术的主导者。

　　 字串7

　　如上文所说，LCoS属于新型的反射式Micro LCD投影技术，其结构是在硅片上，利用半导体制程制作驱动面板(又称为CMOS-LCD)，然后在电晶体上透过研磨技术磨平，并镀上铝当作反射镜，形成CMOS基板，然后将CMOS基板与含有透明电极之上玻璃基板贴合，再注入液晶，进行封装测试。在单晶硅片上集成CMOS和存贮电容器的阵列，通过开孔把漏电极和像素电极连结，像素电极用铝做成反射电极。为防止强光照射沟道，加一层金属档光层。另一侧基板是ITO电极的玻璃板。液晶层盒厚爱像素尺寸限制，一般盒厚取几微米。LCoS前投影放大倍数大，显示区内不能用控制盒厚的隔垫物，或者盒厚取小于2微米，可用隔垫物。



　　

　　LCoS的基本原理是在液晶层后面用一个镜子，光线从前面进来后穿过液晶层，经过镜子反射再次穿过液晶层射到屏幕上。

    这需要稍微复杂一些的光学部件，但确实非常有用，它有几个直接明显的优点，如所有电子部件都在镜子后面，完全在光路以外。在它后面有很大空间，这样就可能达到难以置信的高分辨率，LCoS在所有显示技术中分辨率最高。

    另外因光线两次穿过液晶，可以达到很高对比度但依然非常薄，从而大大改善响应时间减少拖影。另外，LCoS投影机图像调制原理和LCD基本相同，也是以光调制来控制投影显示图像。入射光线在分光后，经过入射偏光板(PBS)，将入射光变成S偏光，经LCoS板反射调制。如果液晶经外部信号调制，处于显示亮态时，S光会变成P光，经棱镜透射后，有最多的光投射到会聚透镜会聚成像。处于显示暗电平时，S光经调制，依然还是S光输出，经棱镜没有光透射到会聚透镜，图像显示为暗电平。因此，输出到会聚透镜的光的多少是由每个像素的外部信号调制决定的。

    光学系统用极化光照射LCoS元件，将红、绿和蓝三色光分离并最后组成全彩影像，并投影到荧幕上。极化光入射到LCoS元件上，液晶光电转换根据施加到每个画素电极上的电压对极化光调变。反射的影像与入射光分离并放大，然后投射到荧幕上。光两次穿过液晶，由于液晶开关时间更快，将能更好再现运动影像。 况且LCoS系统所用微型显示器是只有拇指头大小的高解析度液晶显示器，经过光学放大后，这种显示器能够提供数据和视讯应用的高品质大画面显示。基于LCoS的微显示器是主动矩阵液晶显示器，该元件工作于反射模式。主动矩阵利用CMOS制程制作在硅晶片上，LCoS利用硅技术的先进特性实现了越来越小的尺寸，在相同尺寸上可以实现更高画素(更高解析度)，提高了系统性能。


共5页: 上一页 1 [2] [3] [4] [5] 下一页

tomdivi

LCos的投影機好像沒有10萬以下.對它競爭力仍有疑慮.

asin0107

原帖由 tomdivi 於 2008-2-3 08:56 發表
LCos的投影機好像沒有10萬以下.對它競爭力仍有疑慮.

板上已有許多LCoS Full HD投影機用家,它的競爭力.....

扎依

我發現不管什麼技術他的製作成本有多低!只要是新技術一定賣的比較貴!!!!!!!!!

cooldin

LCoS也不算什麼新技術，出現也有一段時間，但是它就一直無法大行其道。
有很多原因，製程，元件等的問題比DLP還多。
在光路上還要分P光跟S光，還有alignment.....

cola26

新技術還沒經過市場考驗
還事先觀望一下好了

kevinhsu888

原帖由 cola26 於 2008-2-19 16:11 發表
新技術還沒經過市場考驗
還事先觀望一下好了

JVC SONY在這方面很有經驗了
JVC RS1&RS2每次都有很高的評價
SONY VW40成功的把售價壓到十萬內

Justin Huang

SONY VW40台灣市售價99,000
第一台十萬元之內的LcoS投影機
720P沒有LcoS的蹤跡
1080P在台灣
Sony與JVC的銷售量總和即使沒有超越四家日系LCD製造商,也已經差距有限
LcoS是相當成熟的技術,只是以往720P流行時,他的規格與成本超越太多,不具市場競爭力,
現在形勢不同了,1080P的時代,LcoS的優勢完全發揮
而且Sony與JVC都結束了LcoS背投電視的生產線,供應充足的晶片可望在投影機市場上強化降低成本的競爭力

Giu

LCoS沒十萬以下？
Sony的VW40就是最好的例子，聽說再一兩個月就會有國產的1080p LCoS投影機以破盤價推出！

Sony研發SXRD據說有超過二十年以上的歷史，直到近幾年才開始商品化。新技術能不能受市場考驗，看敢不敢推商用機就知道了。

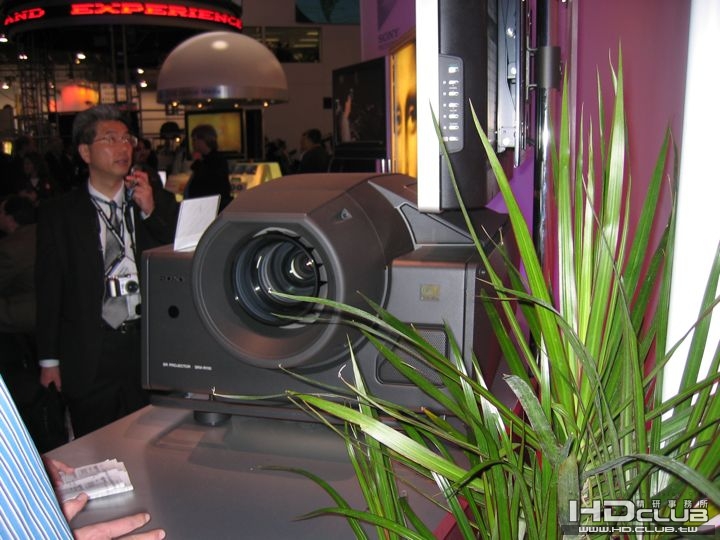

看看這台4K2K的SXRD吧！

terry

國產的Lcos投影機Cinetron HD-900去年就曾以99,000賣過，
只不過示創實在不懂得行銷與包裝，
即便產品品質不錯，
但是賣相與銷售情況仍然不理想，
現在Sony VW40 訂價已經壓低至5位數，
國產的機器沒有賣到6-7萬，
市場競爭力恐怕.....

lienly

sad to hear they are out of RP........

原帖由 Justin Huang 於 2008-5-12 10:11 發表
Sony與JVC都結束了LcoS背投電視的生產線
