色影瘋的個人專屬小劇院

louis9999

本文章最後由 louis9999 於 2011-2-8 21:54 編輯


     最早還未接觸HDCLUB之前都是玩二聲道加1重低音,今天也來介紹一下我獨享打造的視廳室,最早的空間不是這樣的,而是臨路面的二樓視聽或是最後的房間改造的,現在時常下班後的晚上才能享受一番, 時代進步的很快,規格也是不斷推陳出新,目前的設備也是慢慢半淘汰又更新來的(一直以來都是這樣@@). 目前的規劃空間以長方形( 3.8m寬x6.8長x3.5高)是由兩間裝潢打掉換來的空間@@.書房加視聽房外加臨時客房.


投影機是從較早480P更新為EPSON 720P
愛普生EMP-TW500數位液晶投影機
功能很齊全,燈泡換新後目前還未超過120個小時咧還在錄續增加中投射距離約4.2m左右.

使用的HDMI的線材是並沒有選用大通普級的牌子,是因為要能買到15M長的HDMI的線都非常貴,我是用扁線的HDMI又考慮數位式在線材上應該不像類比一樣那麼講就, HDMI 1.3版i-gota 超薄型 HDMI 高畫質數位影音傳輸線 (10M)
800元畫質並沒有想像中的差 .




雙聲道系統喇叭是愛爾蘭公司代理的SYSTEM AUDIO 2010 書架型喇叭

使用到目前有10幾年了,外觀保養如新,其中一棵曾遇上921大地震從音響架倒了下來沒能接住在睡覺中~~~,幸好沒什麼損傷到單體,現在頭好壯壯



雙聲道系統喇叭接  線右.


雙聲道系統喇叭接線左.


平常也是用綠色布蓋著新竹是風沙大的地方,就算氣密也是擋不住多多少少都會 有沙塵.

平價YBA 版HI-END音響系統會讓你感動的聲音.

這套二聲道系統真的不知道用了有一段時間了,怎七~八年間仍使用完好,真是國產之光的文X,早期是由新竹非X音響的老闆推薦用到現在真的很棒.
現在是用INTEGA 30.1 7.2聲道環繞擴大機by pass 左右聲道給這amp推這兩支,在多聲道時是怎樣使用的.因為平常又要聽二聲道又不想再多花錢找新的多聲道系統專用的左右聲道.

新購MS audio 7N級大蟒蛇發燒喇叭線徑高達25mm Y拍購得
真的是很不錯的啦

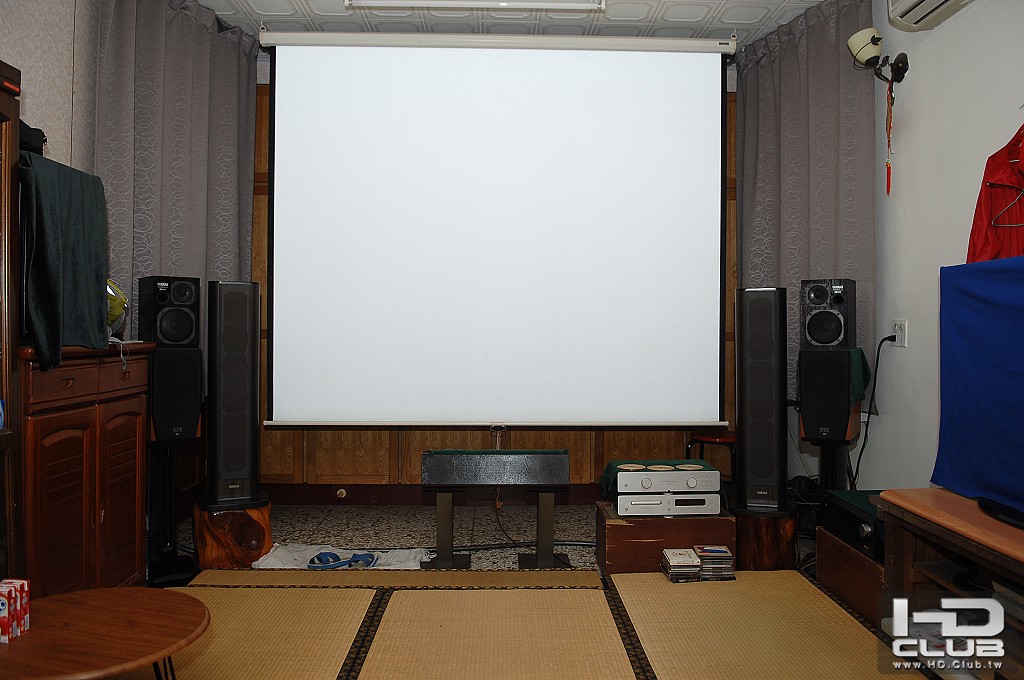

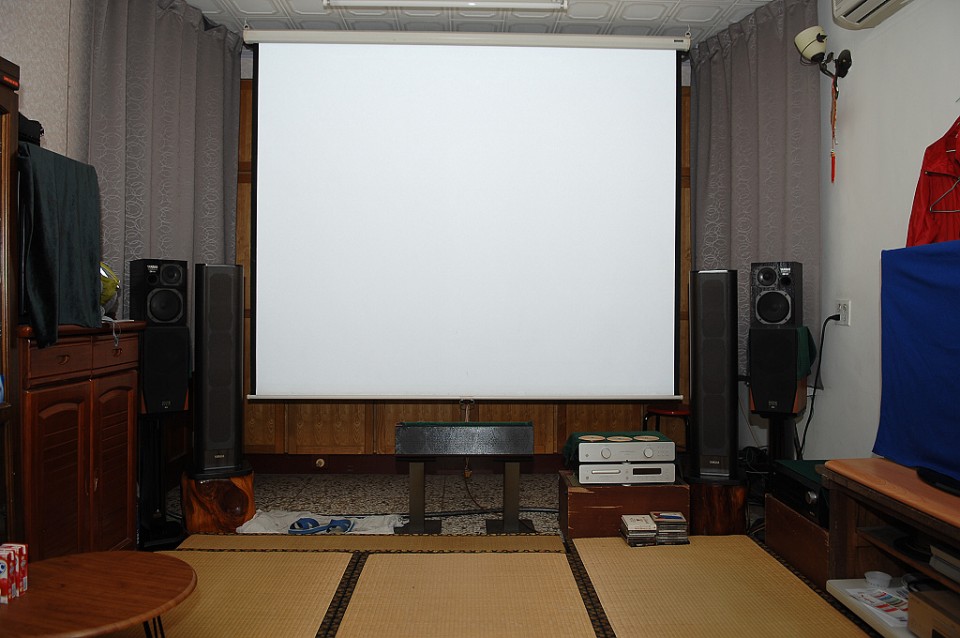

前方的投影布幕120吋投影手拉布幕

屬於舊式硃光布幕,在觀看時有時站立反而亮度比較高,座在椅子上時反而緩和降低了亮度,這部份目前還是沒得解
還是換張席白 幕就好了呢?

拉幕用自行車苗栗大挑戰五大宮山路獎牌.
拉幕全收時把手很高目前就以 獎牌來當拉繩用.


YAMAHA AST-S1


環繞的系統用的喇叭後上方環繞及左右環繞是用YAMAHA AST-S1
這款本來在日本銷售有一套二聲道系統的
在現在代銷普遍的情況下,仍在收集一樣的單體來做為環繞也是不錯的.外觀用料厚實的木箱30Hz~20kHz
這樣的喇叭在低音時需要特殊的AST驅動來推動才有效果,實際在當環 繞的規格有點over.

前上方環繞目前仍在更新中,所使用的  環繞線材也是相當普通.

後環繞4個目前的擺位,4座位與後方約2.3m



INTEGA 30.1 7.2聲道環繞擴大機

這款這的是C/P值非常高的環繞擴大機,調整上也非常方便.不過最可惜的還是HDMI只有5進1出
在輸出時會時常插拔 投影機與電漿電視的切換.



再來介紹是用PS3連GIGA區網PMS軟體播放高清的檔案,有點過DTS Master Audio /DTS ES 其他格式鮮少有點燈的機會~~哈哈


也是有用HTPC來播放備份的藍光原碟檔案.來我家除我PS3的遊戲光藍片之外可能就找不到半片是有關藍光片,幾乎都是下載的比較多~~HINET 8M幾乎有片就天天下載,載完自動休眠,大部份都比較沒時間看,分享給同事們為主.早期會呆呆租DVD,現在什麼時代了~~~





40吋電漿電視支援1080I解析 BS日本衛星播放專用,平常也是小朋友看卡通的電視,BS色差端子+光纖進Integra 30.1 再重HDMI進電漿 ,就是少了一個OUT插插拔拔的

BS日本衛星接收器+180公分大耳朵+DV-S5 DVD播放器+PS3
器材大部份都在側邊操作比較方便.
BS假日觀看時間不多,在晚上才會打開觀賞,沒有預錄的設備有點可惜.

正前方是拉幕後面一整面的衣櫥,內門 都以緩衝綿貼附可少微減少低頻震動的雜音

放映時螢幕投射往下,觀看時水平向下約5度還滿不錯的觀看角度.


大部份觀賞的時間都是在晚上老媽子會突然衝出來你在玩什麼!!!門都在震,所以晚間10點後環擴都改用小型模式在放映真的也很不錯

量感似乎不減,但周圍影響變小了.

YAMAHA YST-SW 320主動式重低音.

環繞聲道以左右聲道及中置聲道最為重要之外,再來是重低音可是環繞系統的精髓單元,此款音樂性還不錯.有錢也是想換呀!!

電源之插座並未特別處理以蓋世特的排插著重火地線之接法.前方左側是此視廳間的出入口,
也就是走道在旁邊所以在左邊都以書櫃來增加裝備的缺陷並無加裝隔音綿處理.前方的地板以蹋蹋米來使用,
而且一到假日偶爾大姐二姐小妹加上我的 兩個小朋友10幾個擠在這真的是大爆滿了.



新年前沒事,就把投影機的電源及HDMI做分離施工,看起來可是很專業

len1978

感謝分享，能在自家中建置一個劇院系統真的是很棒~

小弟想問一下，當初會決定在重低音上擺書的因素是什麼呢?
擺上去前跟擺上去後，感受到的差異是如何，可以分享一下心得嗎??

louis9999

本文章最後由 louis9999 於 2011-1-4 22:09 編輯

2# len1978

這是在朋友那學來的,重低音在作動時,此款約20kg本身不重在強烈作動與地面不夠貼合產生異音,所以才有重物壓在身上,地板的震幅很明顯~~只有一個爽字.

在最早初被朋友毒到二聲道音響,落地型體積大之外價錢也不是常人能負擔的起,在經費不足的情況想折終的作法都是用書架型+一支重低音,您想聽交響曲,什麼敲鑼打鼓都難不倒,那清晰又混沌超重量還以為你家有一頭大象,真是好玩~~

luther0911

感謝 louis9999 大大的分享!!
請問一下大大白天看電影的時候音量都調整多少呢?
晚上的時候呢?

感謝分享了!

我的音量是這樣

MARANTZ SR4003 白天音量- 16db
                              晚上音量-24b

泡泡

先不管音響器材的新舊....
光看見大大的音響精神真令人感觸良多
感覺的到大大偏好YAMAHA...
記得以前再賣音響玩山葉機器包圍感讓人印象深刻!
打電動聽音樂DSP真的不錯玩...
大大真是劇院和HIFI左擁右抱! (羨慕~)

小弟最近也在觀望綜擴中!
自己也是近1.2年換了一些器材
音響現在也搞的跟3C一樣...換了次世代音效環擴卻出了3D擴大機~"~
真的追求不完....
只要能把新水享受在自己努力中...
這才是興趣的最大樂趣!!!

louis9999

本文章最後由 louis9999 於 2011-1-4 22:27 編輯

4# luther0911

假日人多很時常招同事來觀賞新片
白天除了假日有空integra 45~50db
晚上還是會開35~45db
人多吸音超強偶爾會開55db左右(極限max70)
我家旁邊有防火巷還好隔壁又舊房新建隔音一級棒不用太擔心.

louis9999

先不管音響器材的新舊....
光看見大大的音響精神真令人感觸良多
感覺的到大大偏好YAMAHA...
記得以前再賣音響玩山葉機器包圍感讓人印象深刻!
打電動聽音樂DSP真的不錯玩...
大大真是劇院和HIFI左擁右抱! (羨慕~)

小 ...
泡泡 發表於 2011-1-4 22:13

哈哈~~剛入社會工作沒多久時常是還沒賺到錢~~
就把錢花在這些器材再慢慢熬...
時常是靠這些夢想中逸品在渡日~~
現在已經改很多了.
適當的獎賞自己是很重要的.

小許

很棒的空間喔

mementw

很好奇，想請問hdmi 1.3 15m 扁線 800元，是在哪裡買到的？

louis9999

本文章最後由 louis9999 於 2011-1-22 00:59 編輯

9# mementw

你好針對您提的問題要像您說聲抱歉,我記錯了是10M的超薄型HDMI
提供一個網頁物品是一模一樣I-GOTA 廠牌網路標價1199元
實際是在新竹的NOVA書耕800多買的.我買了兩條效果OK
接法是(PS3-->大通5M)-->Integra-->10M-->投影機

http://buy.yahoo.com.tw/gdsale/gdsale.asp?gdid=2038170

kao.c.y

抱歉啊.遲來的回應.
樓主的用心令人感動.而且器材的選用相關注重C/P值的選擇.
HD的世界就是要跟親人或心愛的人分享.這種滿足真是無與倫比.

豪門四爵

看完大大的精心設計

真的很蠢蠢欲動 不知道哪時候 才有一間屬於自己的視聽室咧～

想想要花的錢＝ ＝  要準備的功課

唉...還是過些陣子吧！

ae588

很花了一些心思,做出一片自已的影院天地,乐在其中也.

profeel

雖然不是專業的空間
但是看的出有細心佈置
玩影音是條不歸路
個中滋味慢慢體會
加油!!!

louis9999

本文章最後由 louis9999 於 2011-3-11 23:24 編輯

我又把主聲道定位感復活了

這次把system audio2010重新接線改裝,基本上只是變更主喇叭的線材的接法
原本是喇叭的高低音鍍金連接板本接為8歐姆,再並接6歐姆的YAMAHA AST-S1
嗯~~AST-S1本身高音非常亮眼在低音部份表現需特殊AMP,在並接後對擴大機
似乎仍可推動


我想是做了不良試範,不過沒有破壞哪來的建設
在這樣的並聯音箱之下,聆聽有著相輔相成的效果~相當棒,在自己的聆聽反覆調整下
已找到音場置中,真的太棒了感覺又回到雅瑟試聽間那中間音場非常明顯的效果.後方的音場也有不錯的反應
這裡是指純兩聲道的擴散效果(轉換多聲道是沒有差異的)
當然一個人聽不準,多找幾位同好來試聽聽得到的反應是一樣的定位清晰,定位很 讚.



試聽後硬體的音響似乎變大聲了,原本在推8歐姆時平常的音量要轉到10點左右,現在9點就非常的棒
小音量也有很好的音響效果,假日也是轉到12點狂操~~似乎也相當不錯這是一個新的嘗試

新增圖片

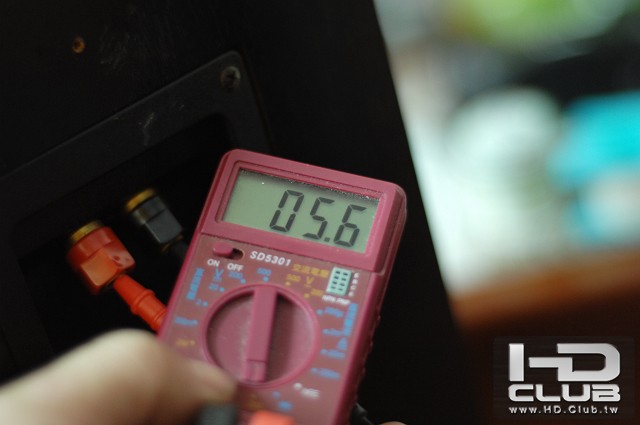

YAMAHA AST-S1 6歐姆 電表量測之阻抗為實際數據為5.6歐姆

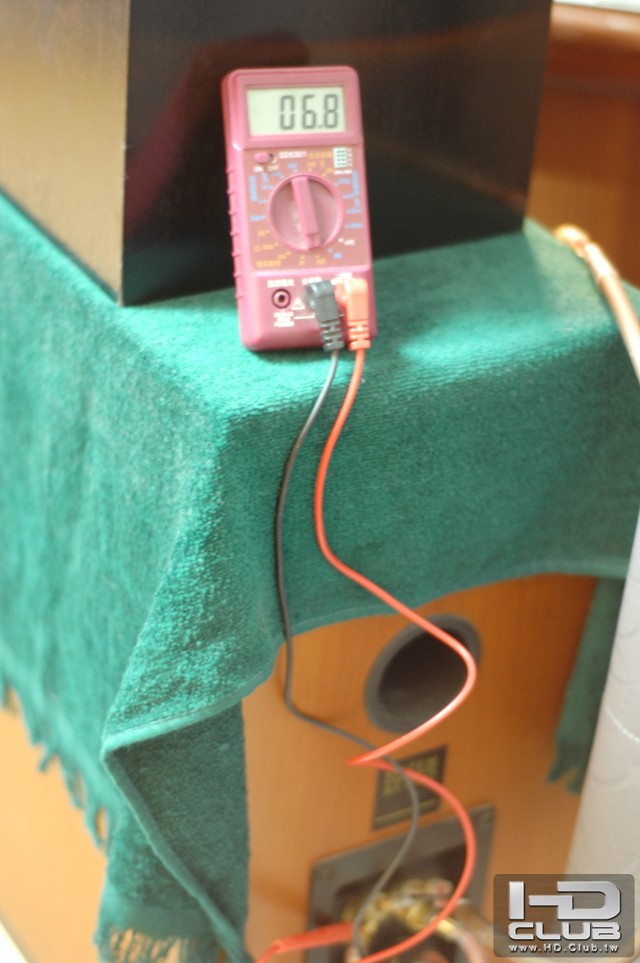

SYSTEM AUDIO 2010書架型喇叭電表量測之阻抗為實際數據為6.8歐姆

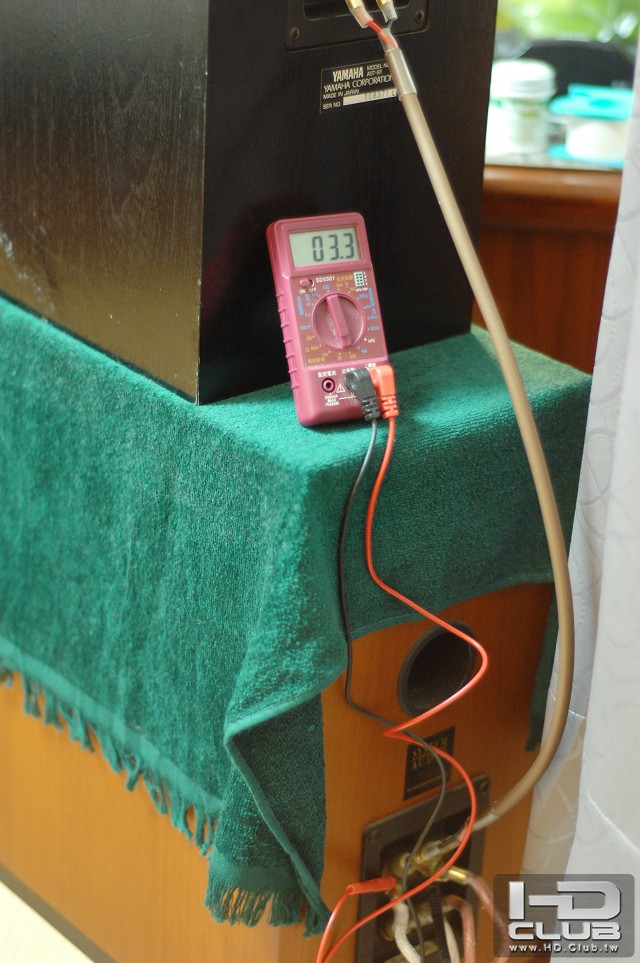

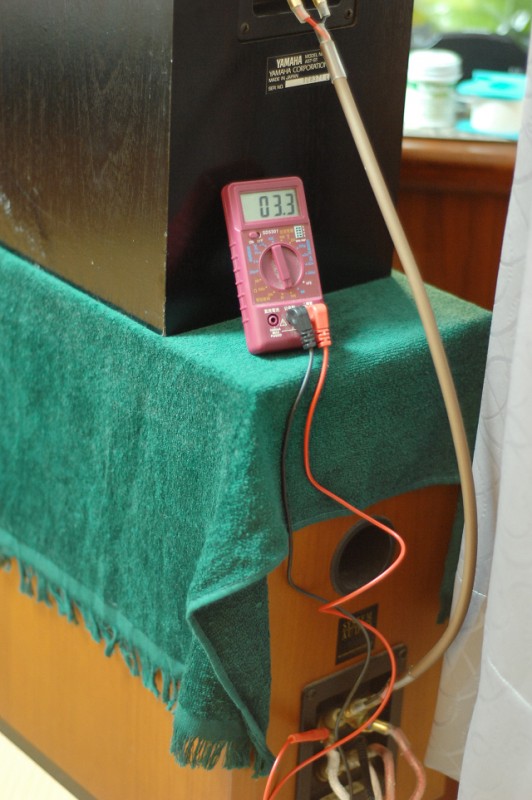

並聯後量測之阻值3.3歐姆

frankhsu

16# louis9999

真是一個不錯的Ideal
想請教一下,在擴大機端的接法是
一個聲道負責system audio2010的低音
另一個聲道負責system audio2010的高音加YAMAHA AST-S1 嗎?

另外弟觀察到您應該是坐在沙發上聽音樂的
可嘗試將YAMAHA AST-S1 倒過來放,看聽感有無差異(這樣高音會比較接近人耳)

louis9999

18# frankhsu
我的接法就是喇叭並聯從8歐姆變為4歐姆,在聆聽的過成歐姆是變動的,基本上4歐姆對此擴大機還可接受推動...效果個人認為不錯.

可嘗試將YAMAHA AST-S1 倒過來放,

這個動作我還不曾嘗試,不過在剛開始是把喇叭放在地上,另一對則是放在架上
這個感覺似乎也不會感覺有不對稱的音域,反爾是不錯的擺放方式,整體的音場表現的很不錯.

後來測試完後還是考慮美觀又放回架上了.
最近又買了yamaha ast-t100 落地型喇叭,目前整套多聲道系統就以yamaha為主了,兩聲道從此分道揚標了~~哈哈

frankhsu

19# louis9999

了解,我本來以為你是用環繞擴大機推,所以才會問你這個問題
仔細看了前幾樓的照片才知道你是用綜擴推
另外
恭喜入手新叭~~~^_^

yilanxiao

嘿嘿 那个用奖牌来当拉手 这么很巧思嘛 不错哦

louis9999

本文章最後由 louis9999 於 2011-3-26 10:45 編輯

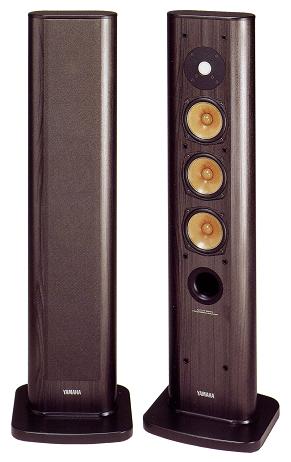

這款在視聽上效果不錯詳細的規格如下:
機種の定格

方式 3ウェイ・4スピーカー・YST式・フロア型
・防磁設計
使用ユニット 中域用：12cmコーン型×3
高域用：2.5cmドーム型
ウーファー部 ポート口径：4.8cm
再生周波数帯域 24Hz～30000Hz
クロスオーバー周波数 2500Hz（12dB/oct）
最大出力音圧レベル 114dB・SPL/1kHz（AST-A10使用時）
内容積 12L
外形寸法 幅295×高さ1000×奥行290mm
重量 10.6kg
付属 専用カートリッジ
スピーカーコード（4m×2）


他的中間單體好特別,那金黃色的複合材料硬的像塑膠一下,連同懸邊也很硬
沒有彈性,出音的時候有震動,很亮..只能說聲音很清脆,今晚又看了一部(創:光速戰記) 1080P
陪小朋友一起看,小朋友看得目瞪口呆~~哈哈
自我感覺是....系統表現超凡,完美~~~中文有點low~~改"perfect"讚
終於"播對的影片"的感覺~~~好看
