本文章最後由 zarathustra 於 2011-1-6 22:01 編輯

這是我從網路上收集到的一些相機測試圖，僅供大家參考。
使用的方法我也不是很了解，也希望站上的先進能給我指導。

附件為我找到的PDF檔案，應該會和HD的口味相符。

EIA1956.pdf (90.81 KB, 下載次數: 2724) EIA1956.pdf

ISO_12233-reschart.pdf (210.95 KB, 下載次數: 1725) ISO_12233-reschart.pdf

USAF.pdf (19.16 KB, 下載次數: 1457) USAF.pdf

FocusTest2.pdf (41.91 KB, 下載次數: 1596) FocusTest2.pdf

有些圖形我也找不到PDF檔，我準備了這個。

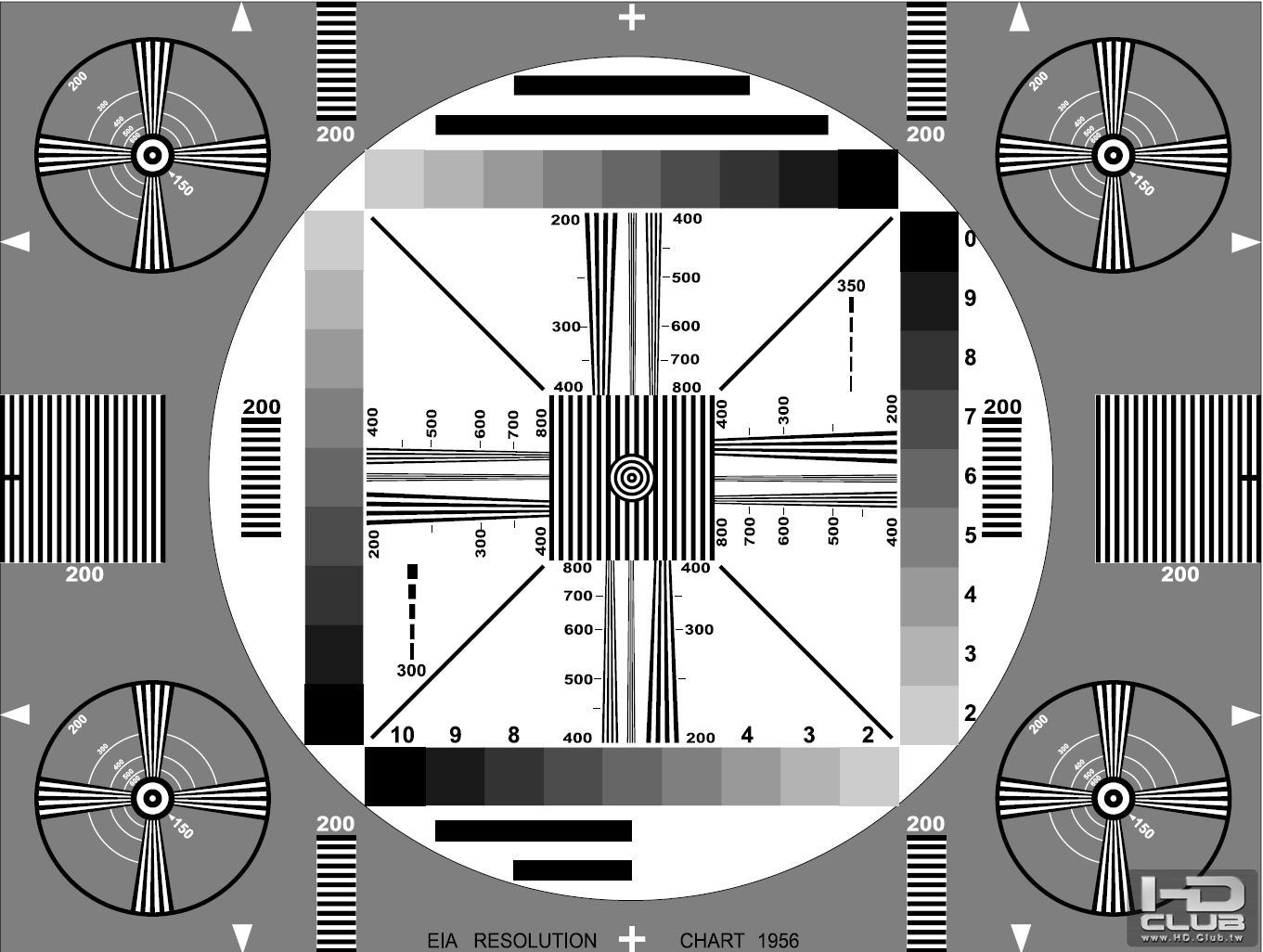

EIA1956:

這個圖有些舊了，不過也算是經典的測試圖。
常常看電視的人可以都會有些印象。
理論上4:3和16:9應該還是有些不同，我放上來的是4:3用的圖形。

EIA1956.pdf

ISO_12233:
這是現在蠻多測試網站常用的圖。

ISO_12233-reschart.pdf

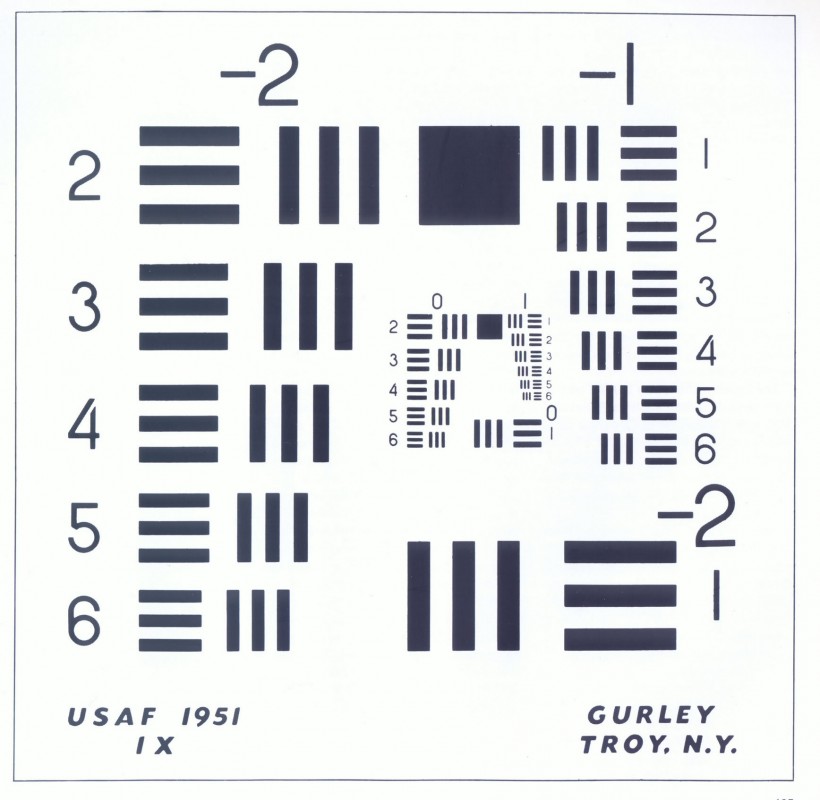

USAF1951:
這是用來測量解析度的東西，算是比較舊的圖形。
但是一般可以拿來做初步的檢查。

放上來的有三個版本，第一個是原版，第三個是現在人新作的。
多加了一些些測試的圖形，免得你的解析力太高，都測不到缺點。

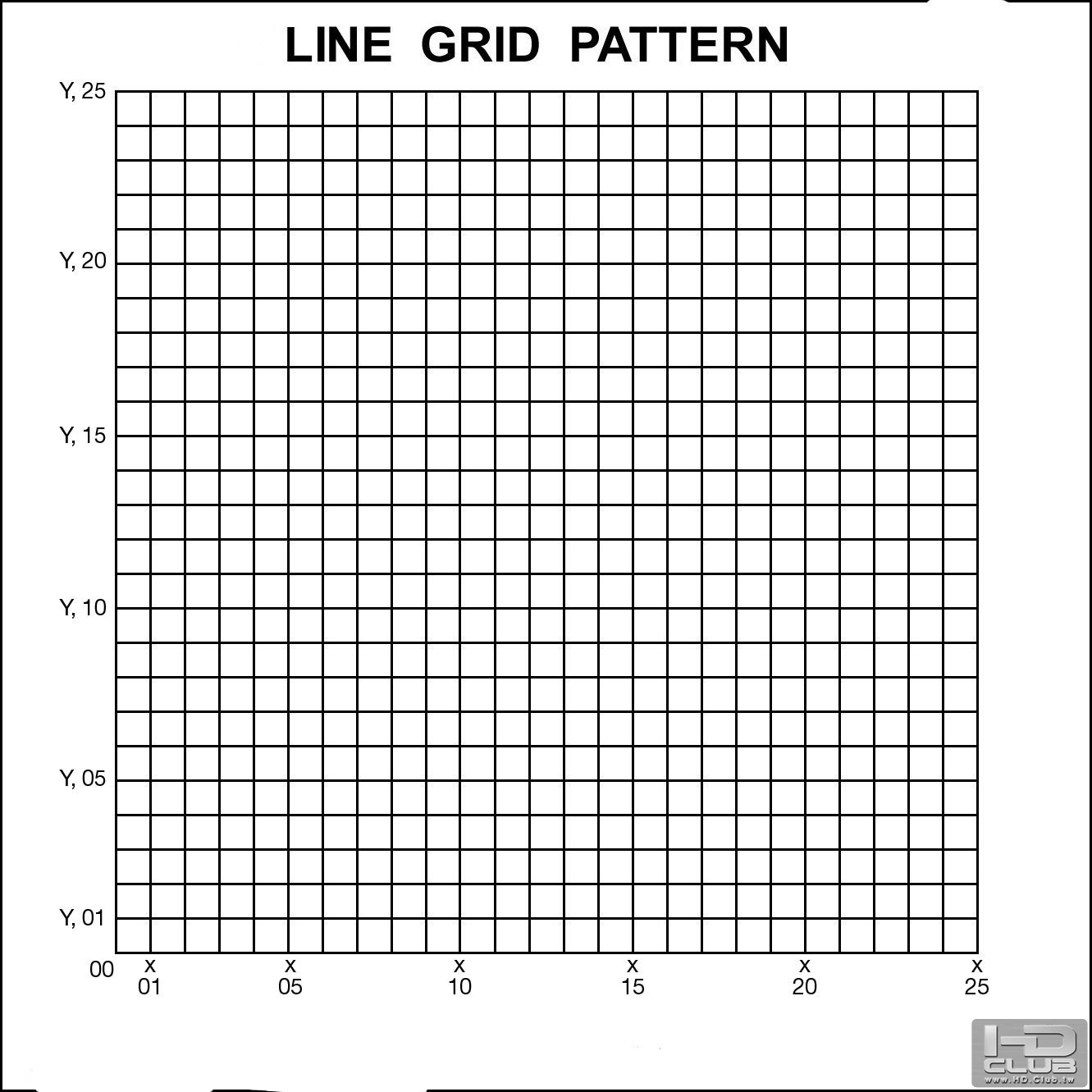

Line Grid Pattern:
這是用來測試型變的圖形。
通常來說，望遠端會有內縮的感覺，稱為"枕形失真"。
反過來，廣角端很容易有中間放大的感覺，稱為"桶形失真"。
一般來說，越好的鏡頭這樣的問題越小。但是魚眼鏡頭是故意保留這樣的變形，則不在此例。

現在的電腦科技發達，所以這個問題理論上用是可以用程式來修正的。
所以很多小型的相機都不太理會這個問題，也藉此達到降低鏡頭成本的目的。
targets figure q1new.jpg
