本文章最後由 htjmartin 於 2011-2-20 14:31 編輯

最近又因為需要用到攝影機滑軌，也有比較閒的時間，所以又來DIY自已動手作了~!

這次也因為手頭上比較沒有錢，預算也很少。

首先去五金大賣場逛逛，看看能買到什麼就就地取材~~

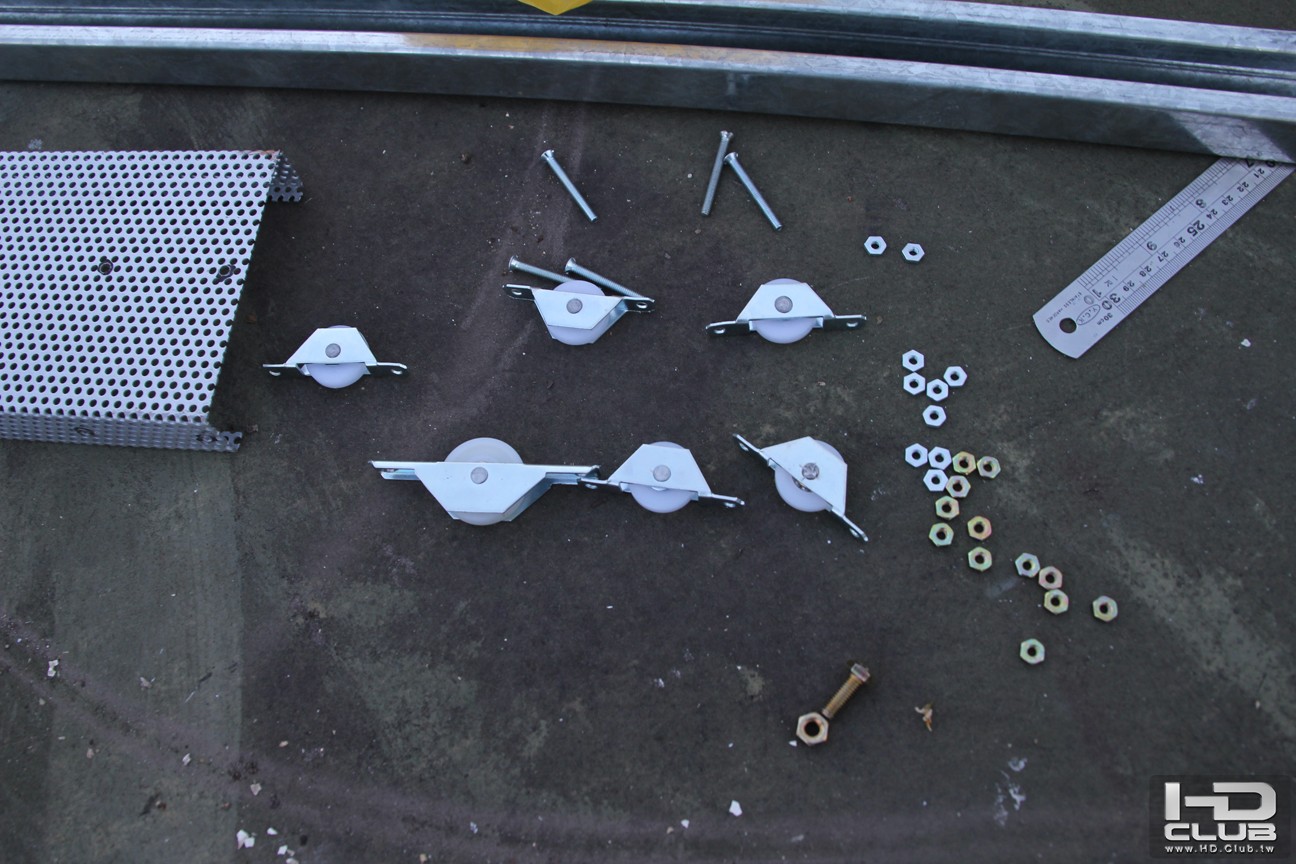

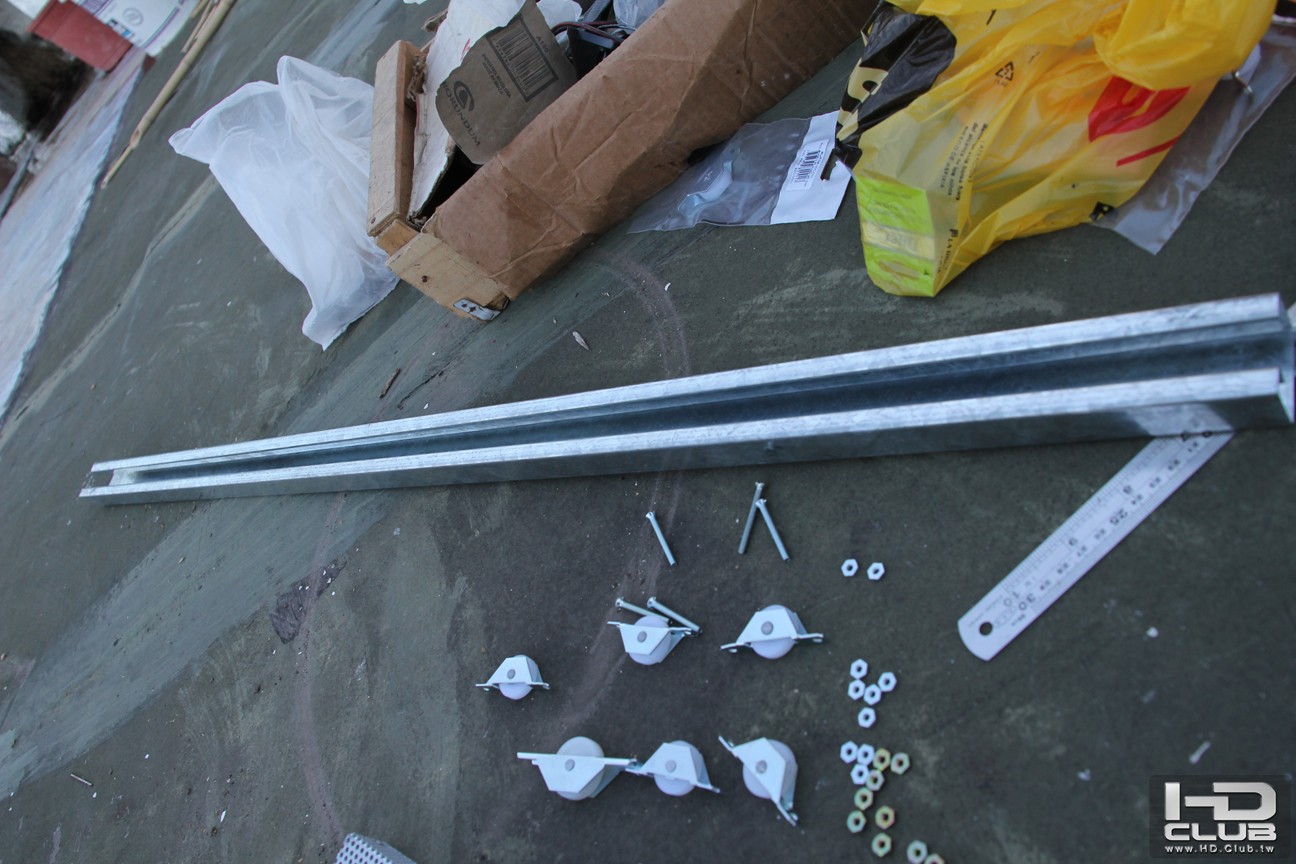

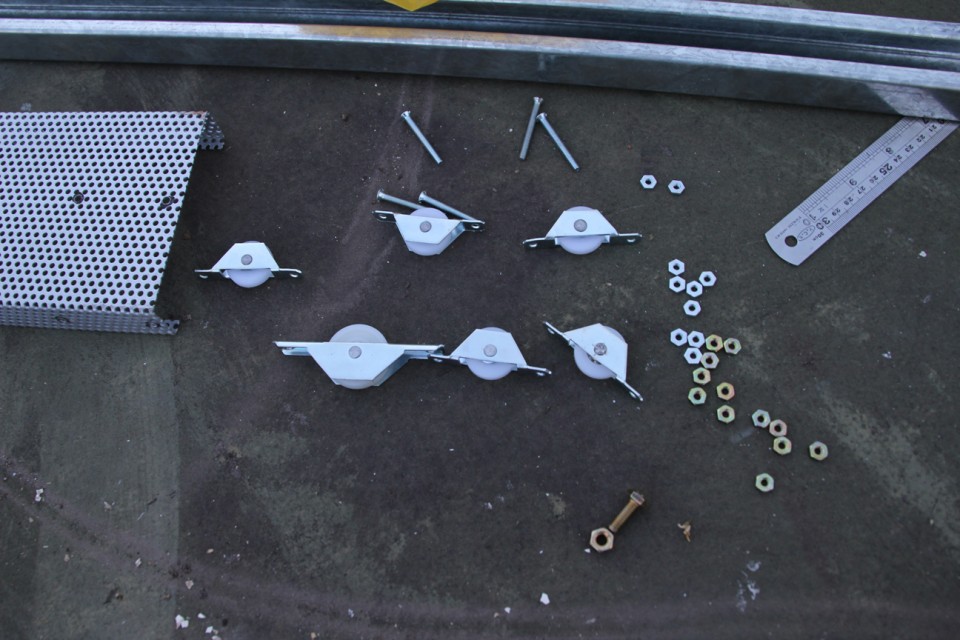

買回來的東西有:

一些的輪子，共8個小的一個大的，原本應該要買二個大的做底輪用的
還有一些螺絲跟螺絲帽 (這個就不能買剛剛好，一定要多買一點，要不然就像我得再跑來跑去)

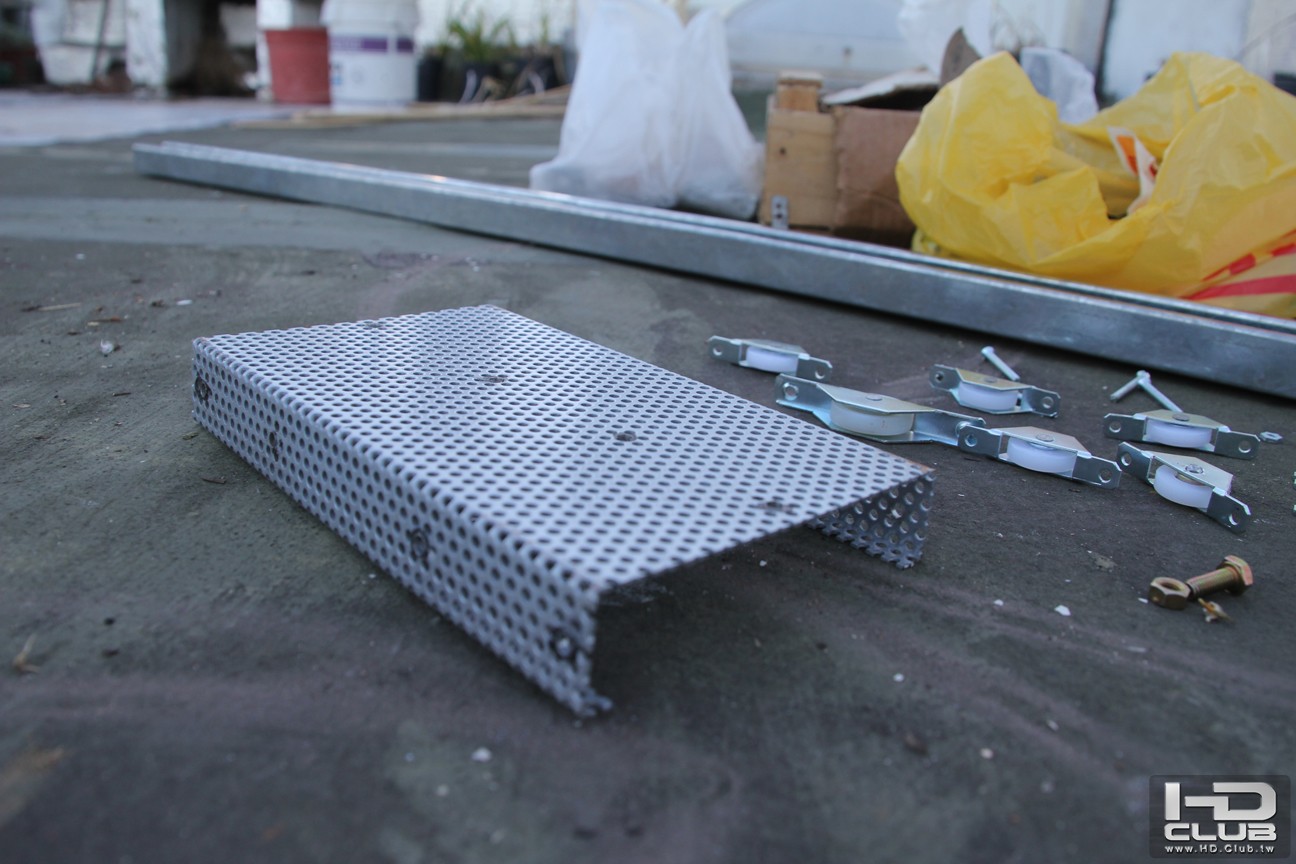

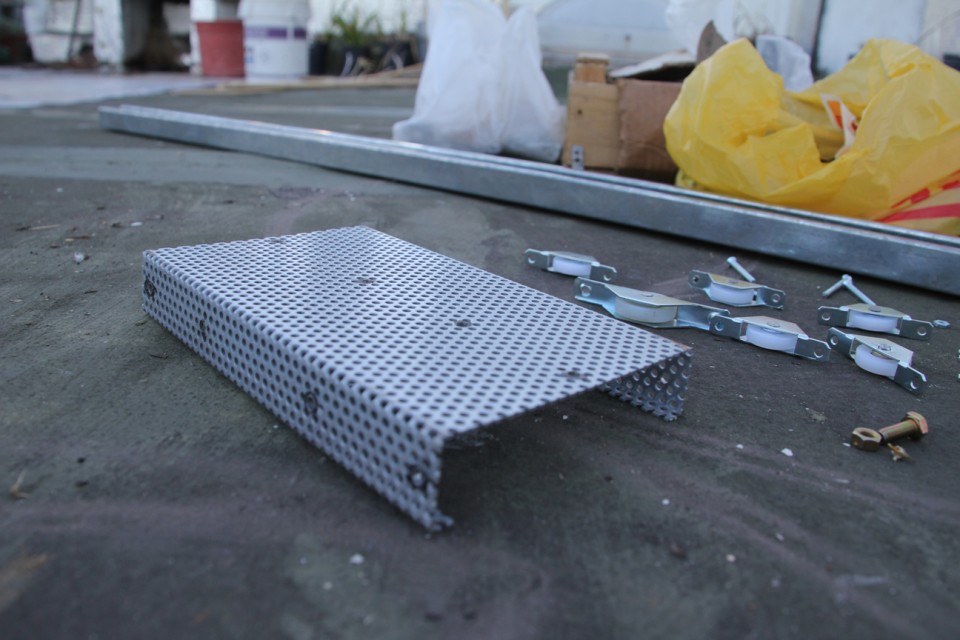

再來就是底座，在家裡找到的，原本是店裡面的手錶展示座，剛剛好派上用場，材質也不錯，是鐵的

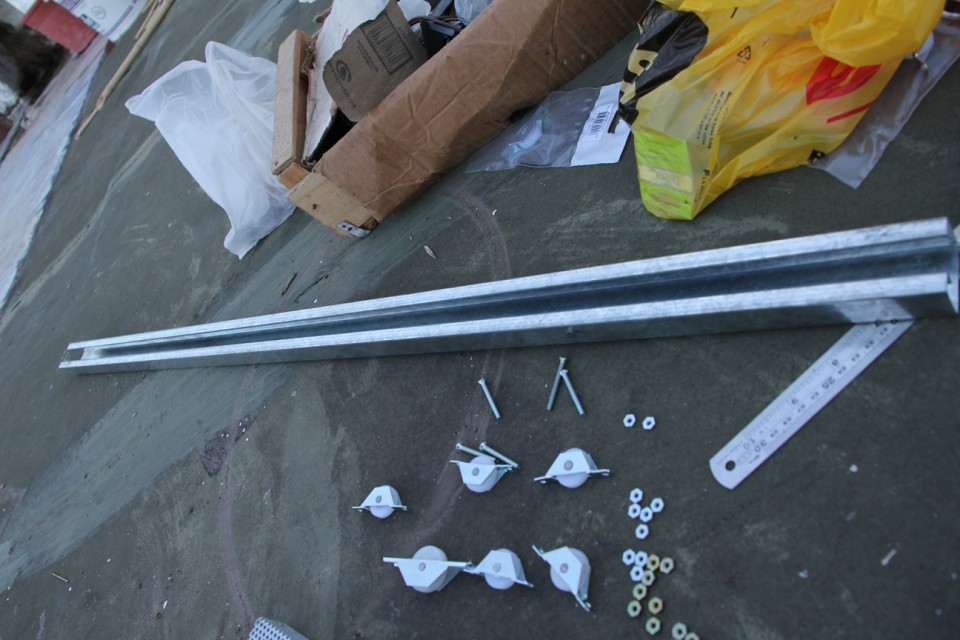

一個軌道，原本好像是用來裝電線用的，不太清楚這個軌道的原本用途，不過還不會算太貴，材質也很不錯，鍍鋅的

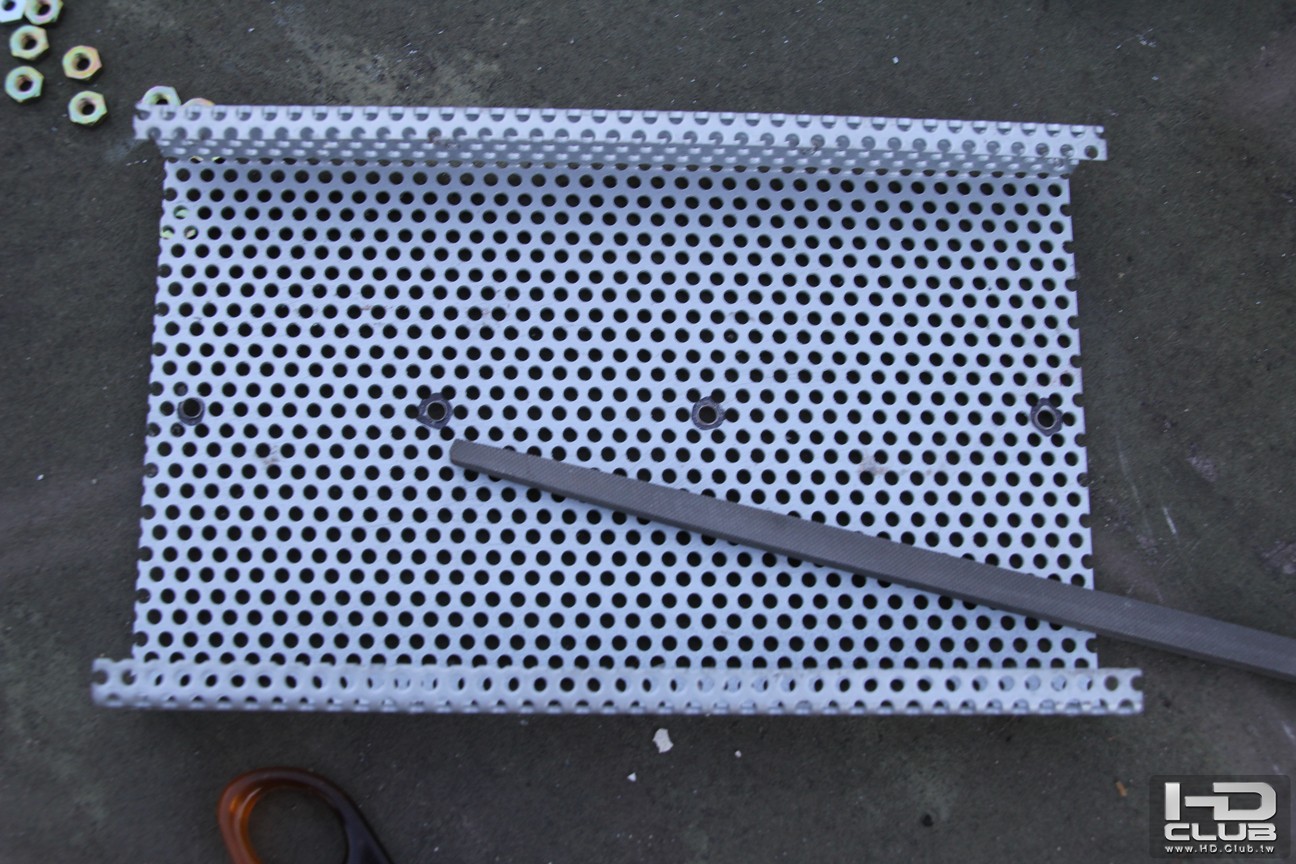

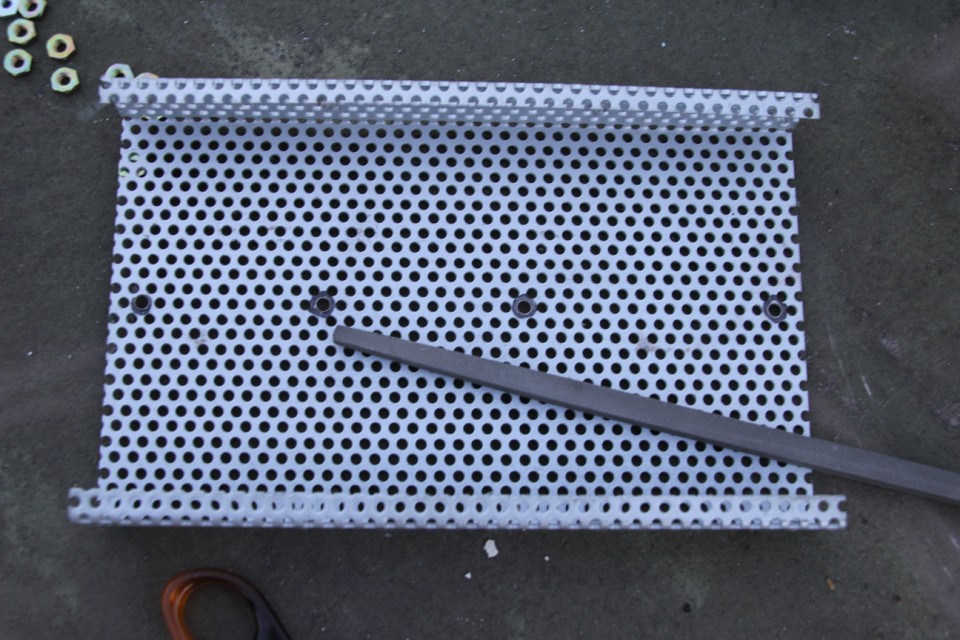

先量好輪子的間距，好來鑽洞~~

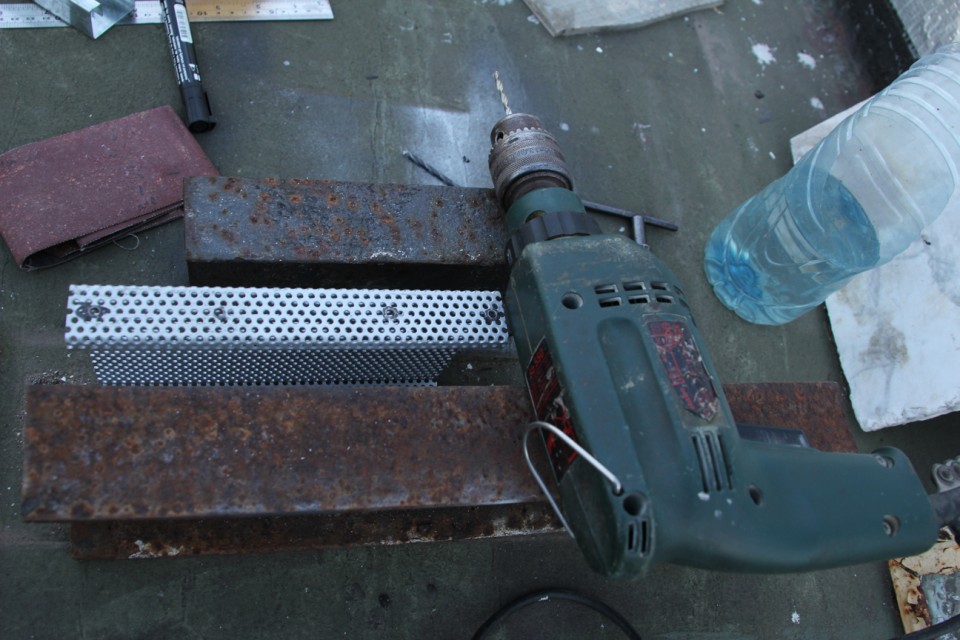

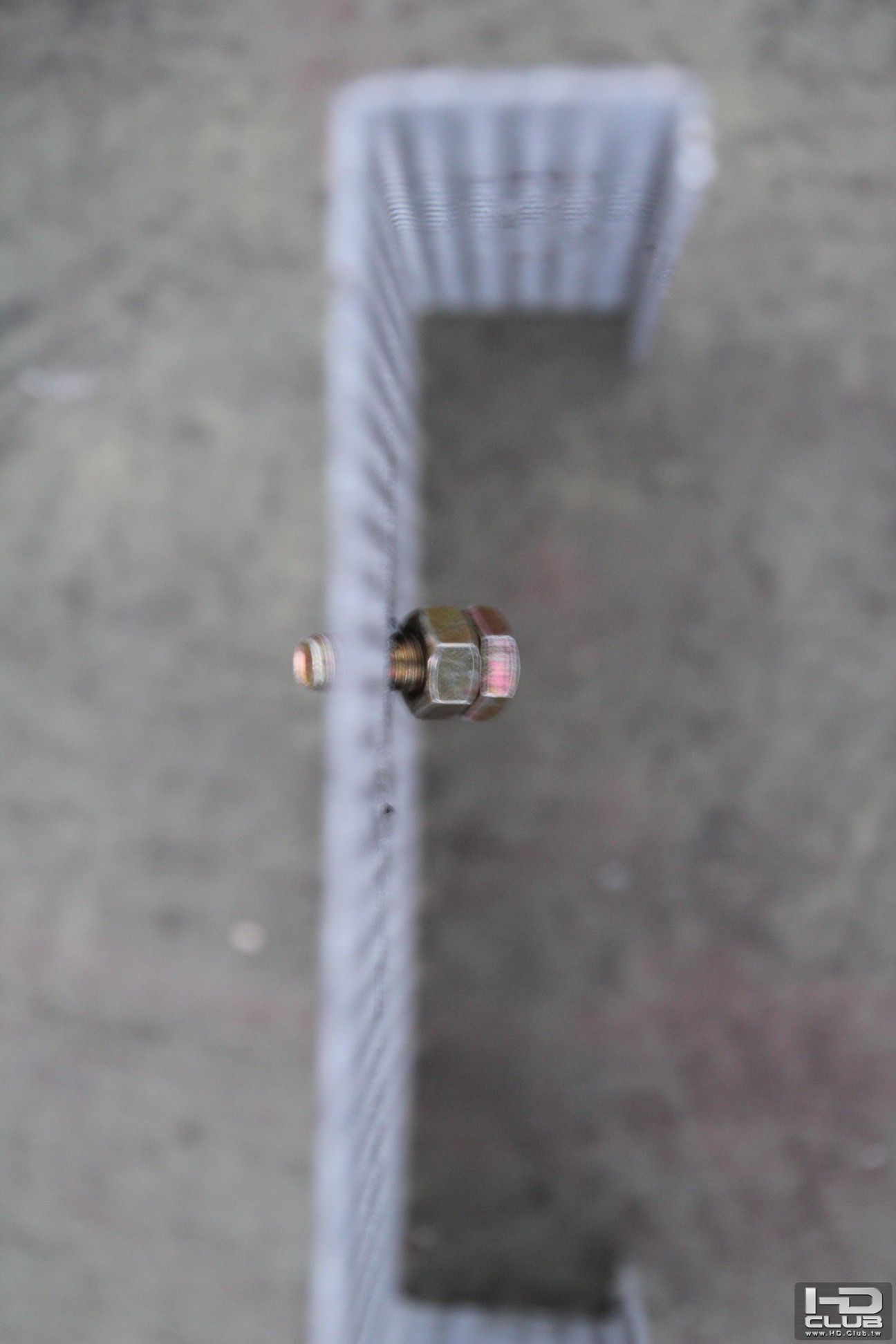

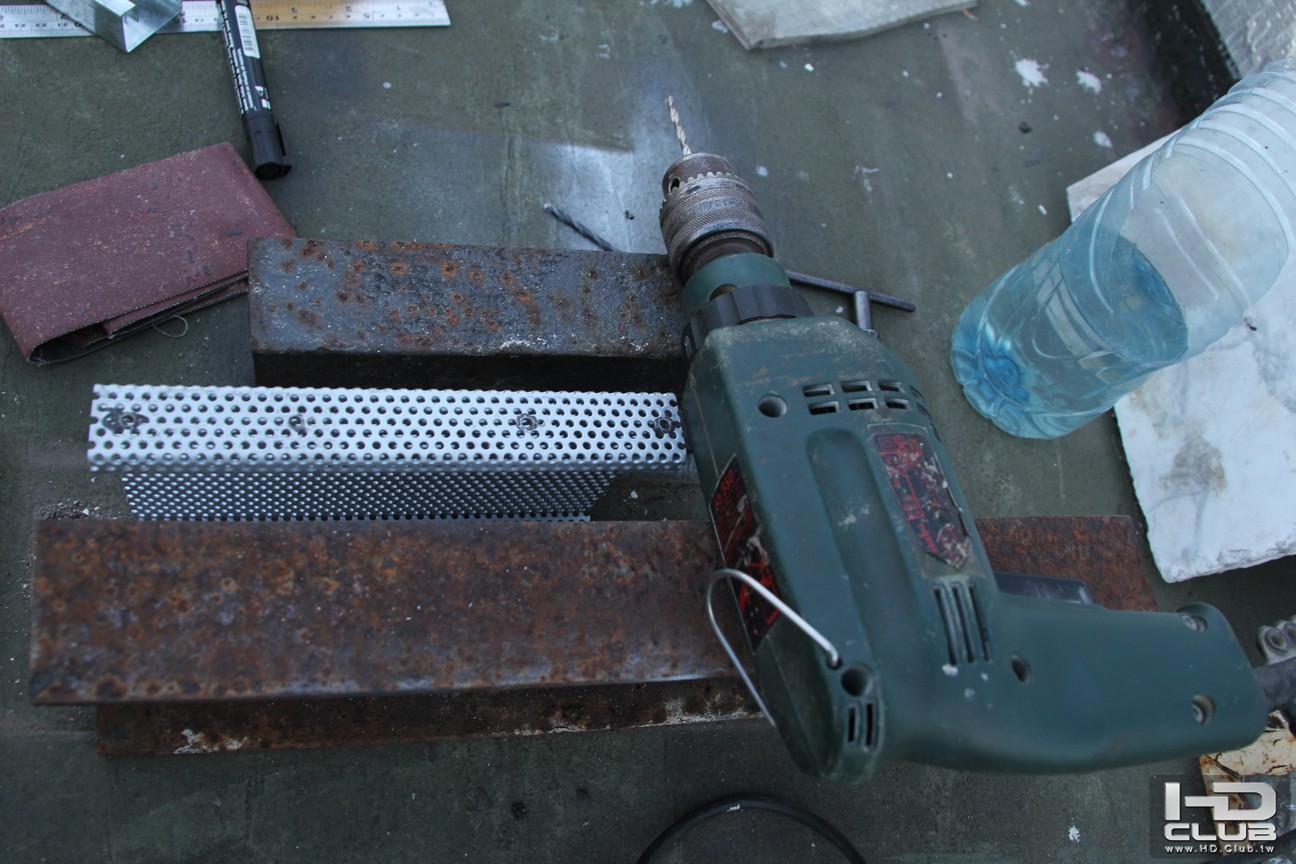

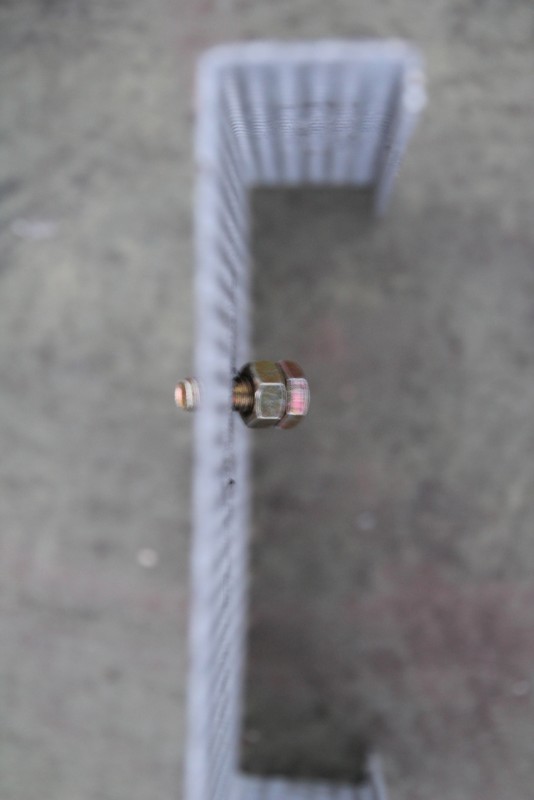

側邊也要鑽洞



也不能忘了裝相機要用的孔

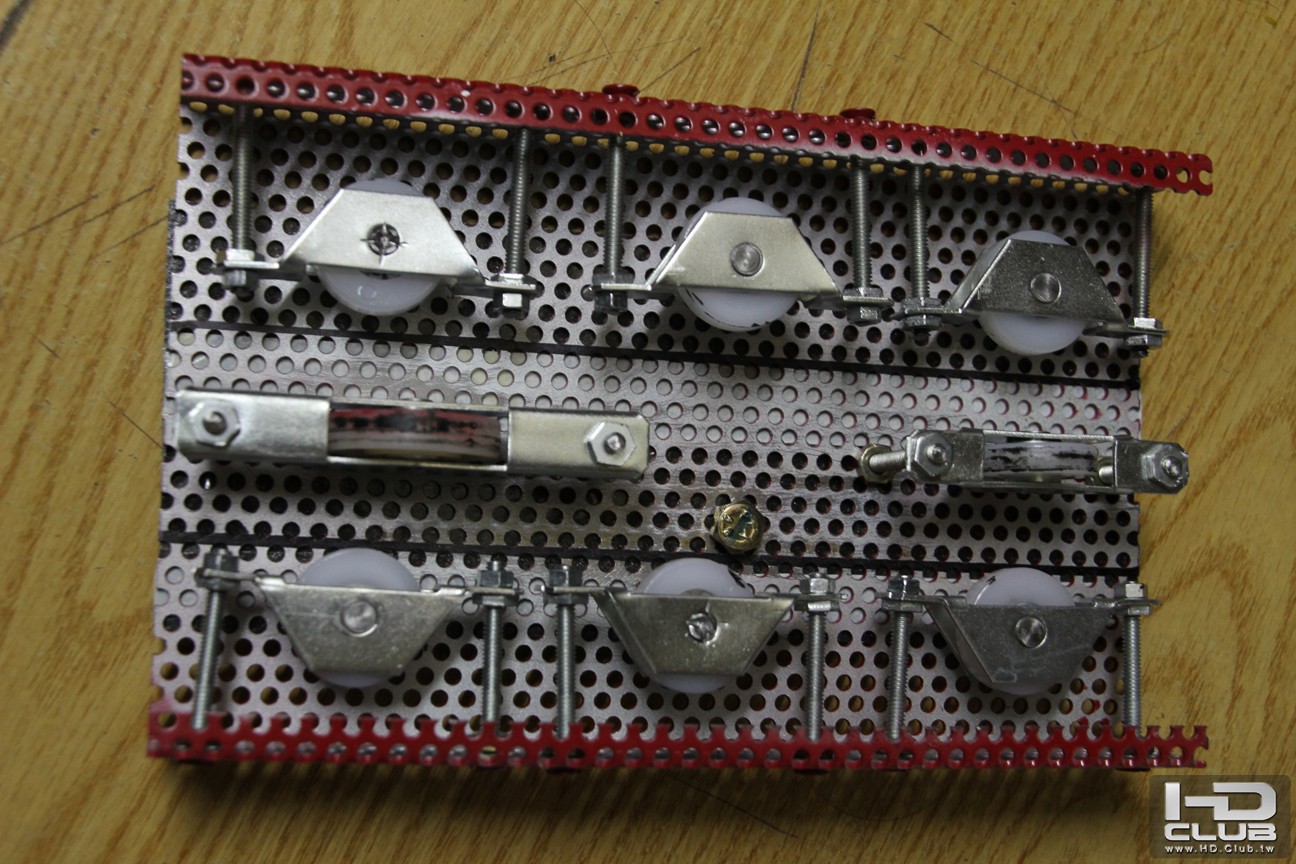

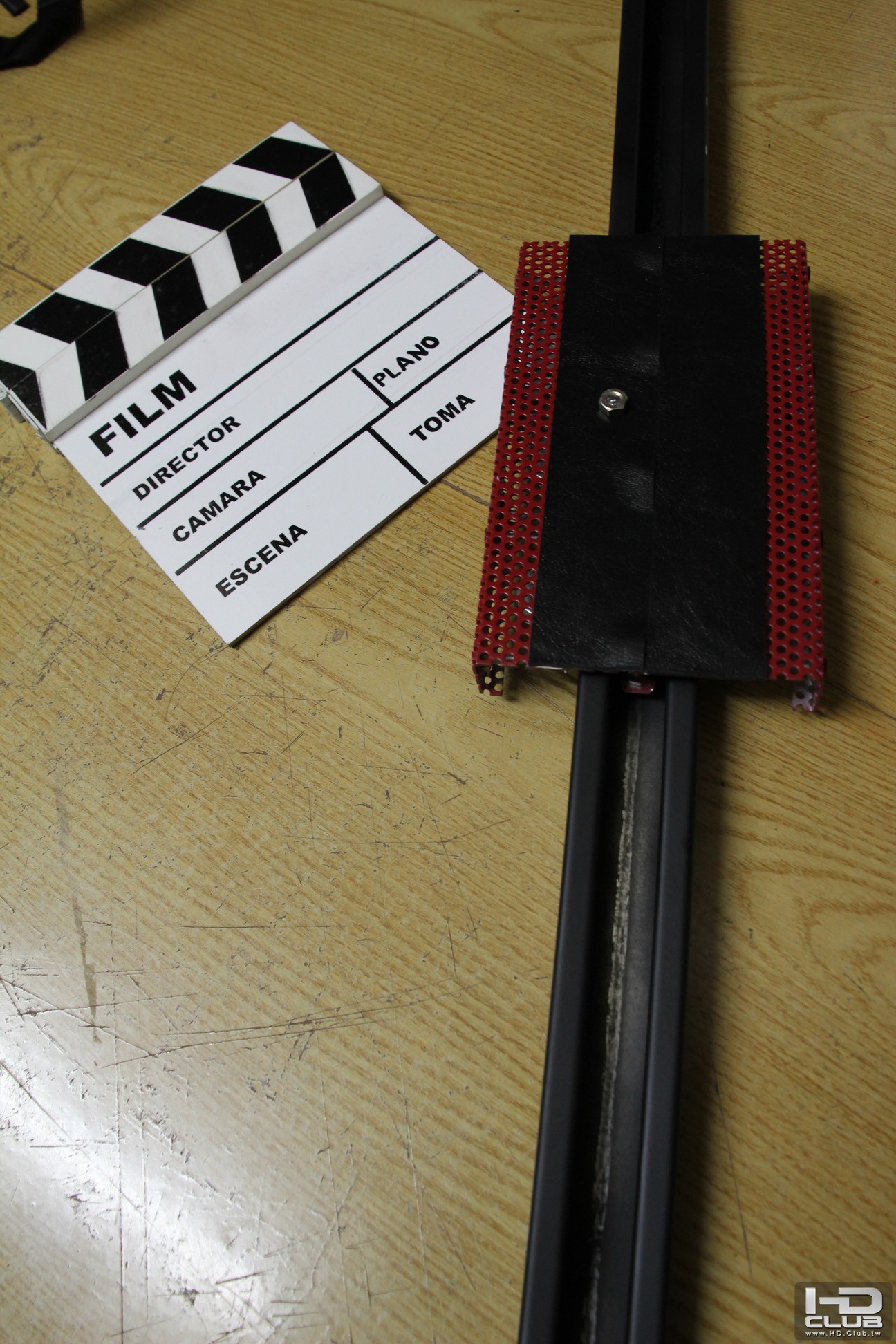

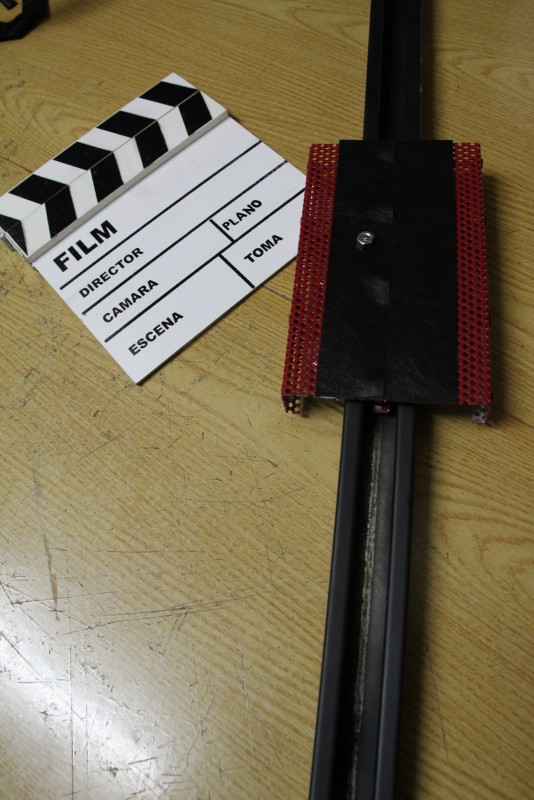

全部裝起來後，再加上漆就像這樣子~ 要耐心的調整輪子的高度，這樣才剛剛好裝上軌道而不會晃動

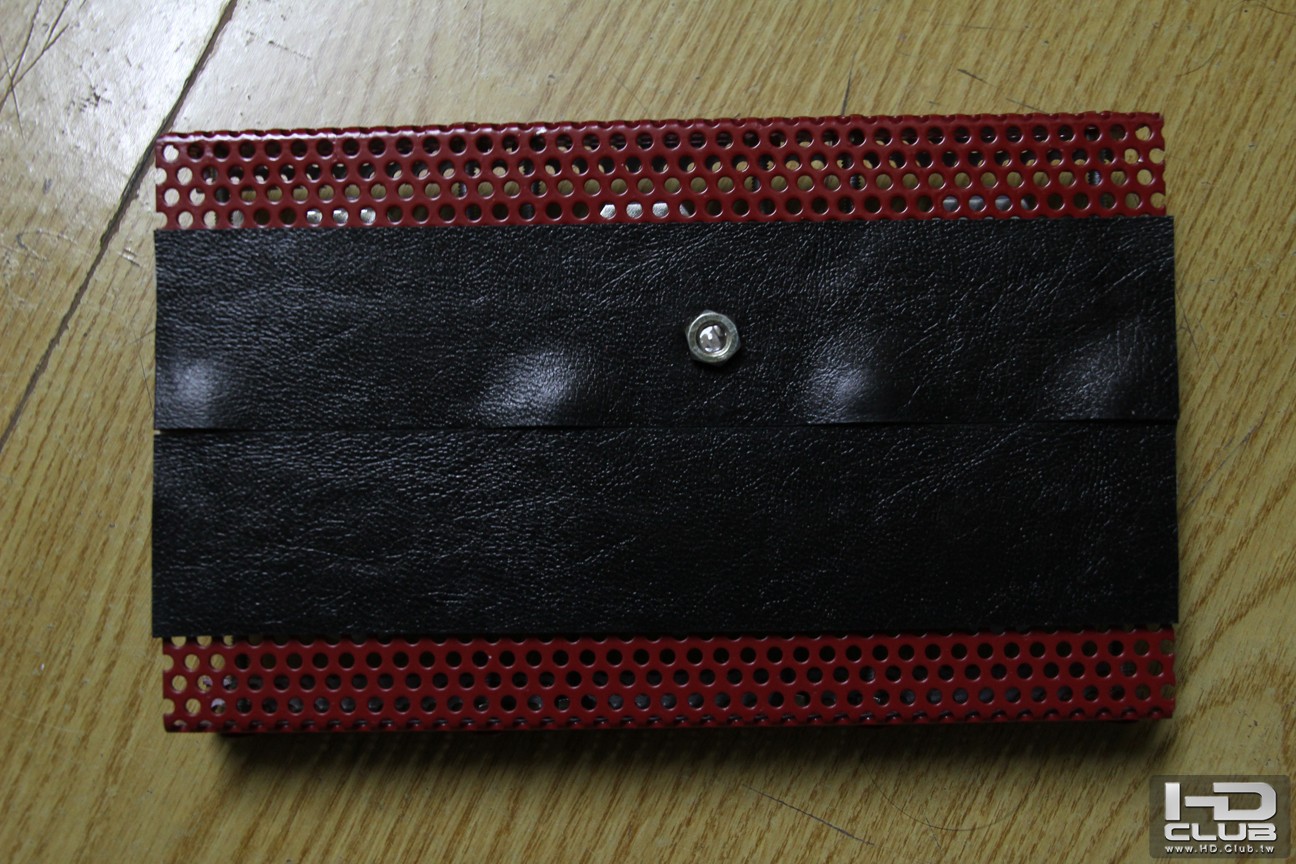

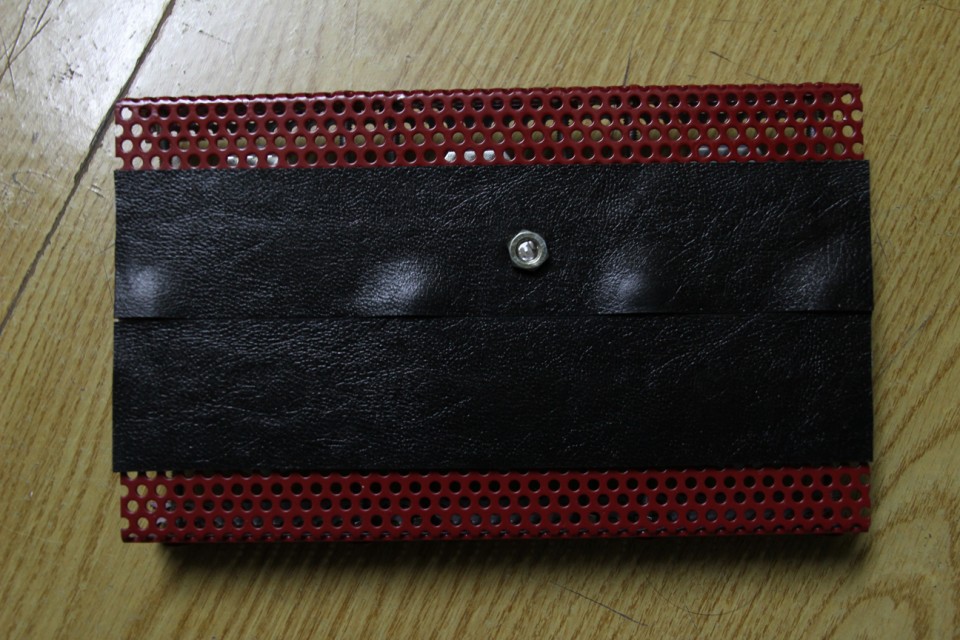

上面再加上保護皮，才不會傷到相機~



放上螺絲後再放上螺絲帽才不會不見，要裝上相機時再把螺絲帽拿下來
滑軌也上了漆，不過當初一個很重要的步驟…就是用沙紙把表面磨乾淨… T_T 漆反而不均勻而且還很容易刮掉

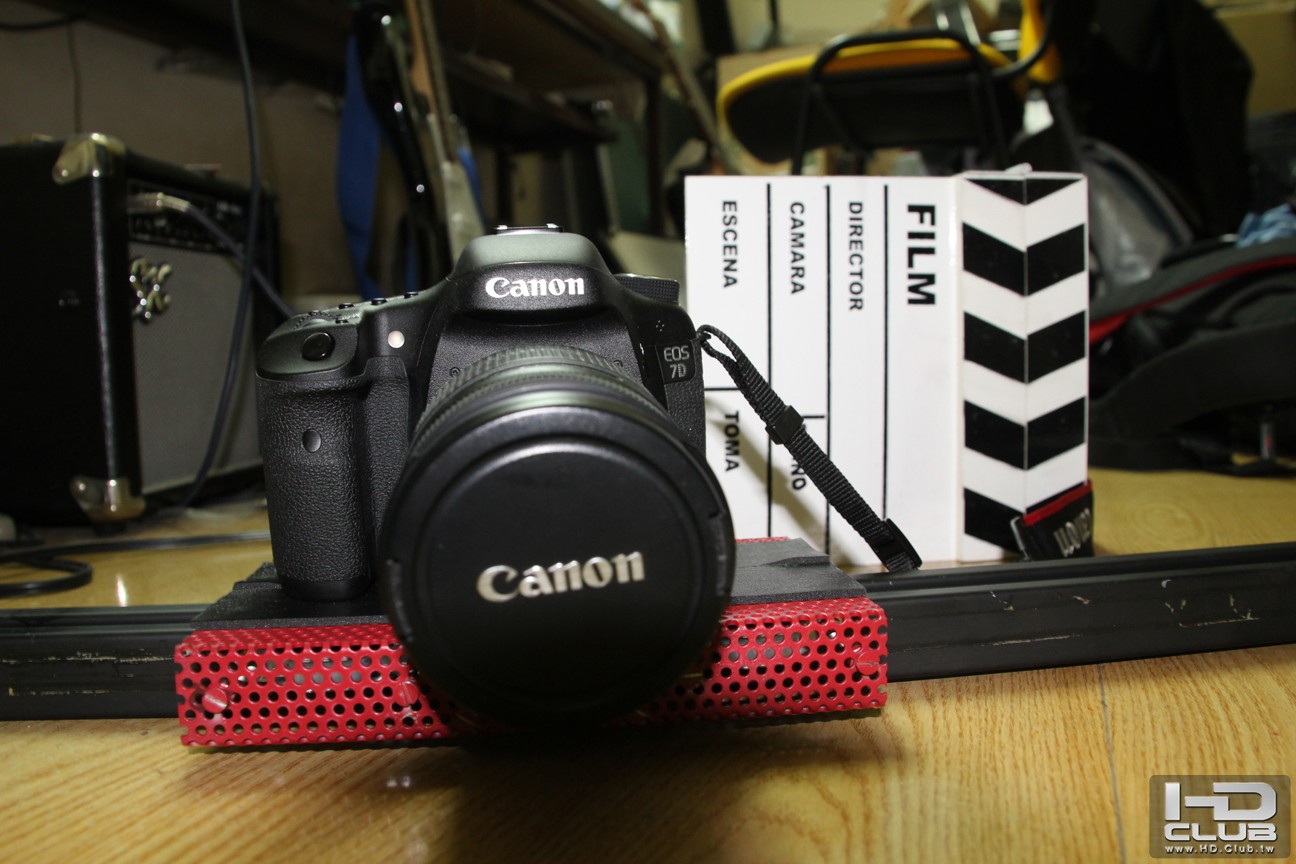

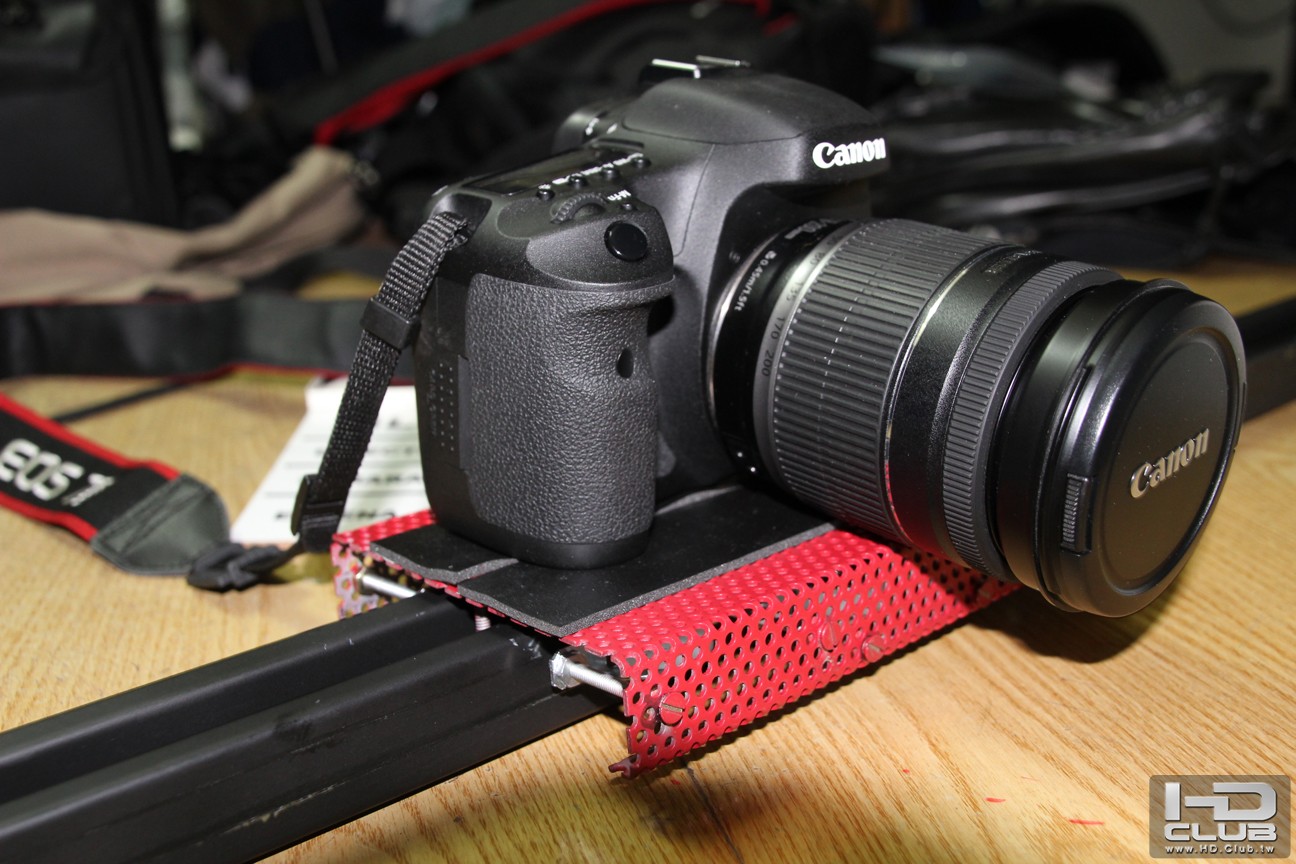

放上7D就感覺不同了，好像有比較高級一些？ (當然是7D的功勞啊)



做完之後當然是放在三腳架上，不過三腳架不在家，現在還不能正式的試。也是有試過一下，效果還不錯，滑的不是很順就是了，因為輪子的關係，品質不是很好，好像原本就是用來做抽屜用的輪子...
會有點晃就是了，不過好好用手固定是ok的啦


初期試了一下在相機上看起來還不錯，接下來得放在大螢幕上看看有沒有晃的很嚴重... 在相機的螢幕上看起來是沒有很大的浮動...
不過還是 v1.0啦，以後等再有錢一點就做大一點的，雙軌道加上滑板的輪胎就跟穩了~~~

這樣子加起來成本差不多 $32.5 美金，換成台幣差不多 $950... 不到一千~~

快破產了... 呵


DIY的精神不只到這裡而已，要自已動手做就給它做個完全一點，我連名字跟商標都給它做下去了!!


當然沒有真的去註冊商標，只是KUSO設計一下的啦~~~~
之後再印出來貼上去就大工告成了~~~~
(PS:後來發現®這個的位置不太對，已改正了)

名字來原:
Crabe是法文的螃蟹。為什麼法文呢？聽起來比較高級吧 (心虛)
選螃蟹是因為螃蟹只能左右前進.... 呵呵，就這麼簡單的理由，要不然原本是想取 x-slider，x是x軸，也是因為只能在x軸移動而已~
至於圖呢，就用Adobe Illustrator CS5 來製作的，螃蟹是用一張照片來做參考，再用手畫上線條。


等派上用場時再PO上影片來看看效果如何囉~~~~~~~ 待續 TO BE CONTINUED

MythPlayer

相機轉 90度，就是 Y 軸了
BlueMark 發表於 2011-2-20 15:11

要是用廣角鏡 軌道拍進去就露餡了

htjmartin

2# BlueMark

也有這樣想過，比較像z軸，y軸向上下移重

要前後的話很軌道很容易入鏡.. 所以前後都用地上的軌道... 要不然也可以用比較遠一點的鏡頭這樣就不會入鏡了

pow131

DIY好棒阿!期待成品出來呢!
改天來自己做一個來玩玩

cerritosmike

Holy crab

好樣的，尤其是滾輪的設計，還真可以調整到很合身的境界。
如果照設計的構思在精緻化可以作成商品賣了壓。

htjmartin

7# BlueMark

如果我買的起油壓頭就不用diy了…呵

springweek

超強 土炮精神實在偉大啊!!!
期待分享實際拍出來的結果...

寂靜風兒

還真是實用
原本也很想買一套滑軌 可是有點貴
謝謝分享哦 有空就來做做看
