[精研評測] JVC GS-TD1 世界首台上市 FULL HD 家用3D攝影機-心得報告

  [複製連結]

發表於 2011-4-6 09:25:24 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登入 才可以下載或查看,沒有帳號?註冊

x
本文章最後由 asa00322 於 2011-4-11 23:23 編輯

首先這台TD1的外觀,整體看來並沒有想像中因為雙鏡頭的關係,致使機器變得很龐大或是笨重,
反觀攝影機的外觀比想像中來的簡潔許多,許多操作的功能都整合到監看的觸控螢幕中,因此外觀上除了一些必要的切換開關之外,並沒有多餘的按鍵而顯得相當的簡單大方。
最特別的是TD-1搭載監看的是裸視3D螢幕,3.5吋顯得相當實用,而且解析度高達92萬畫素。實際在戶外陽光下拍攝時亮度也顯得相當足夠!!

外觀

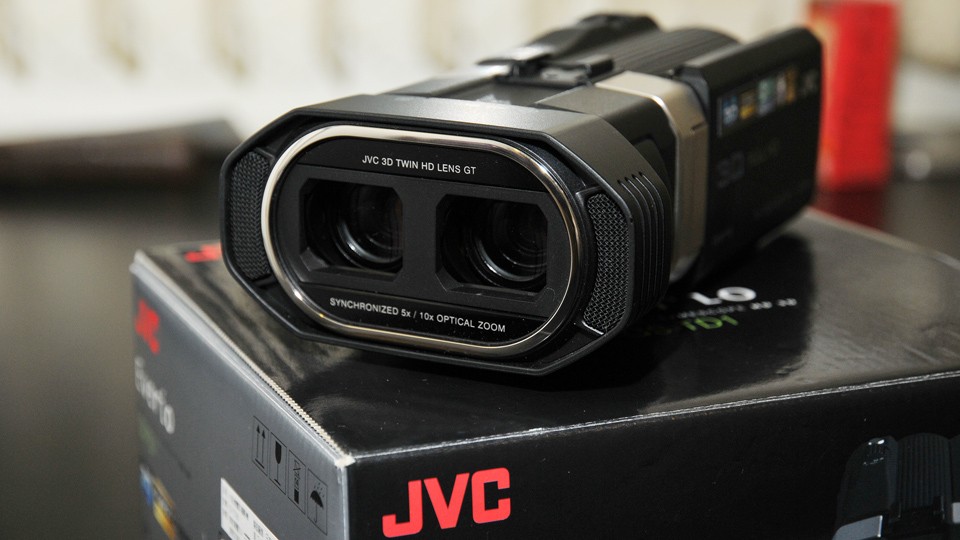

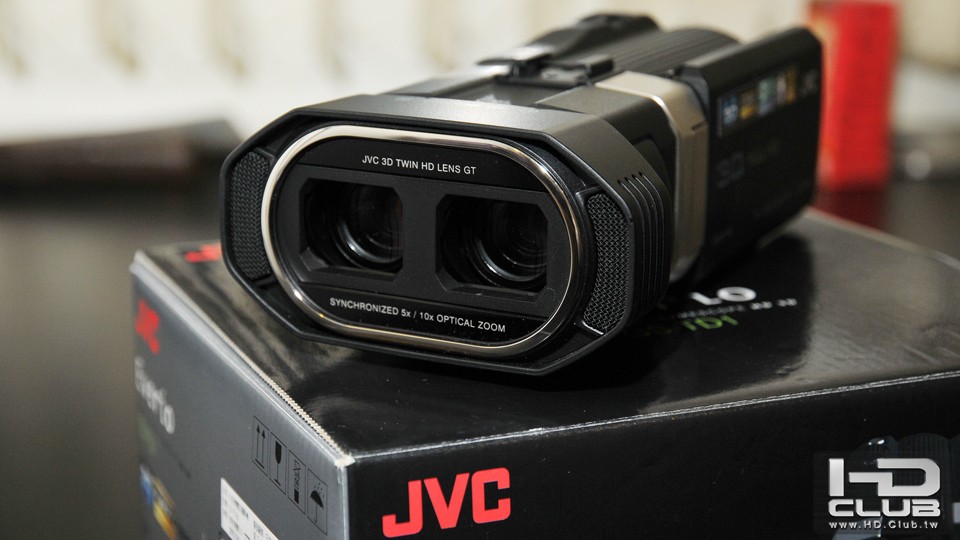

GS-TD1 特有的3D雙鏡頭

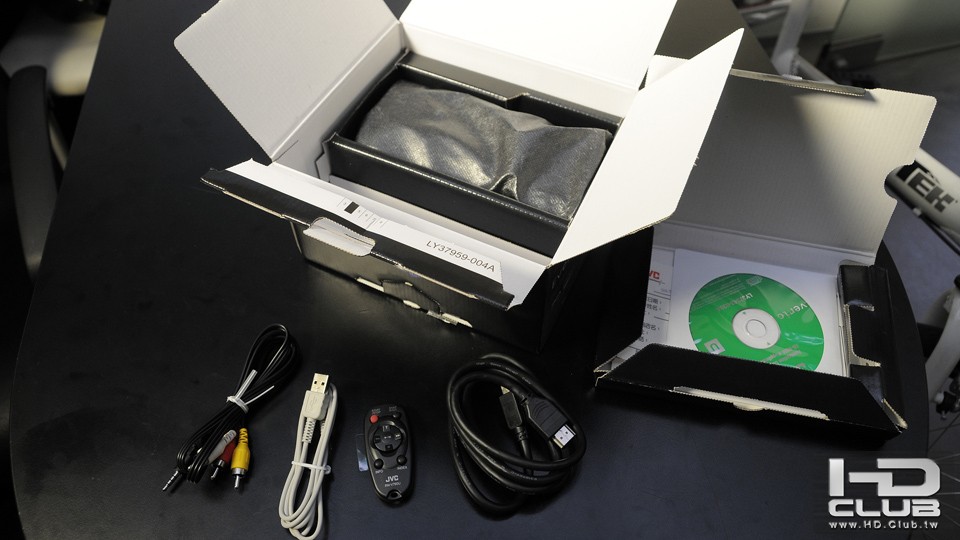

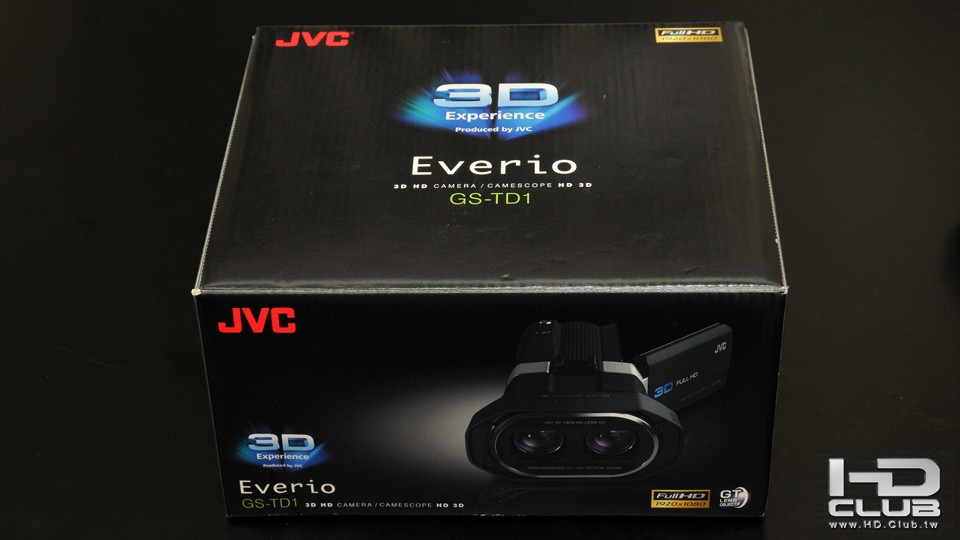

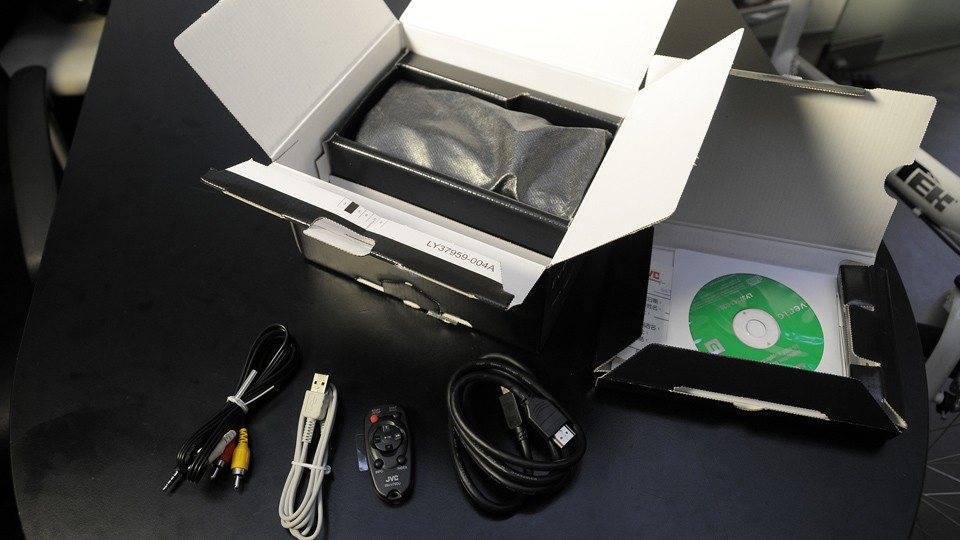

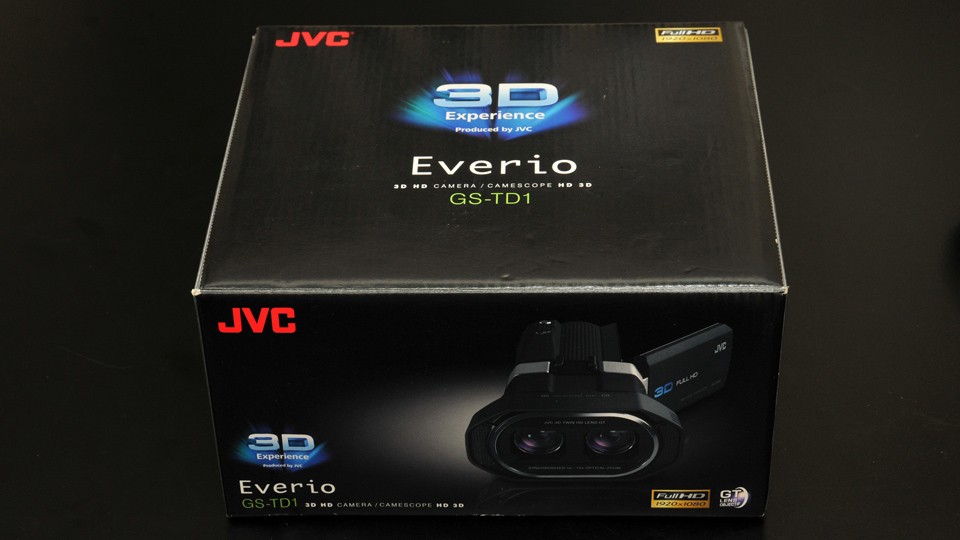

包裝與配件
包裝與配件包括:
1.複合端子線
2.USB連接線
3.遙控器
4.迷你HDMI與標準HDMI連接線
5.驅動光碟與保證書
6.電源供應器
7.電池

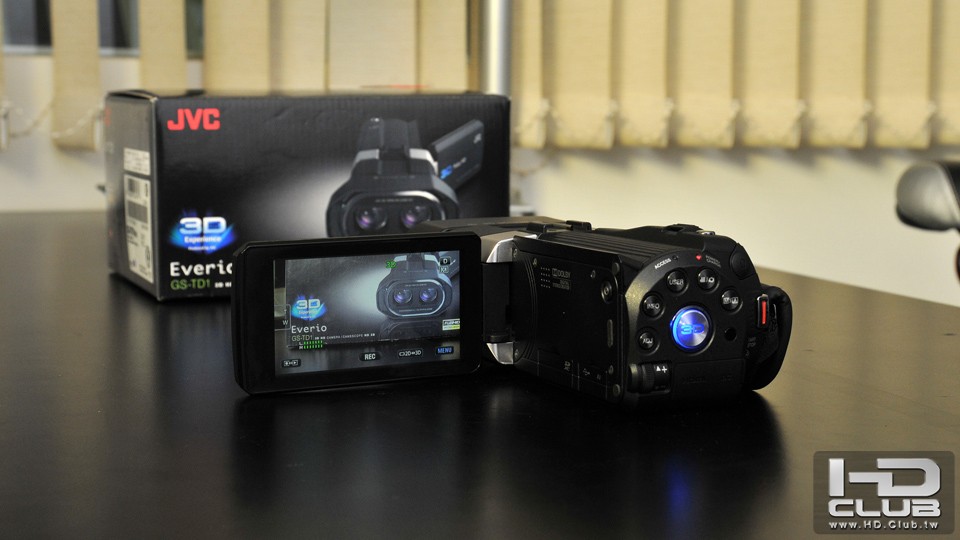

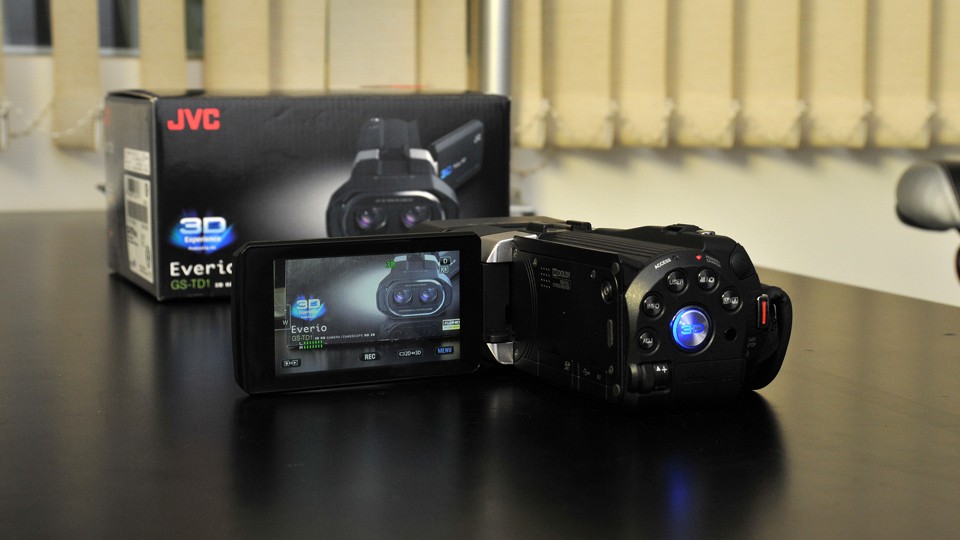

GS-TD1 實際拍攝外包裝箱畫面,螢幕亮度相當足夠

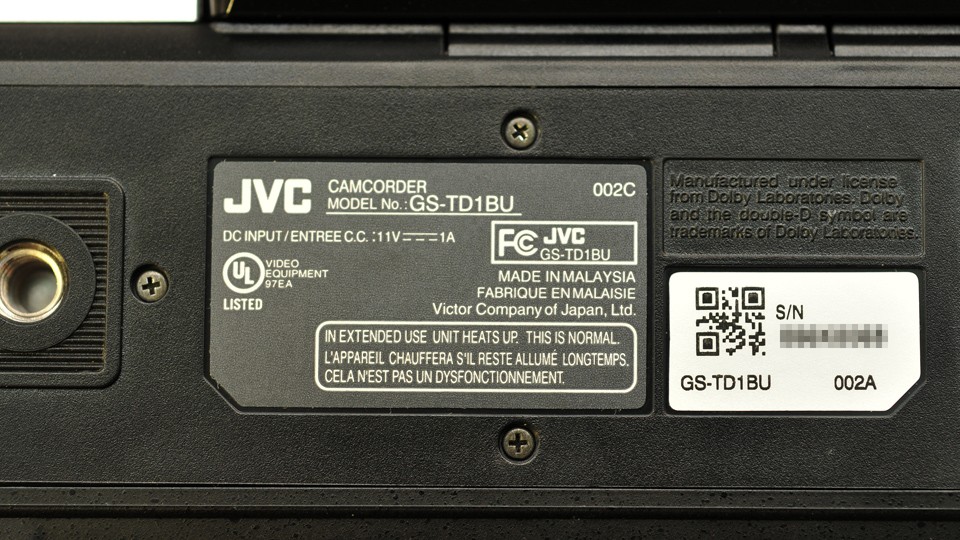

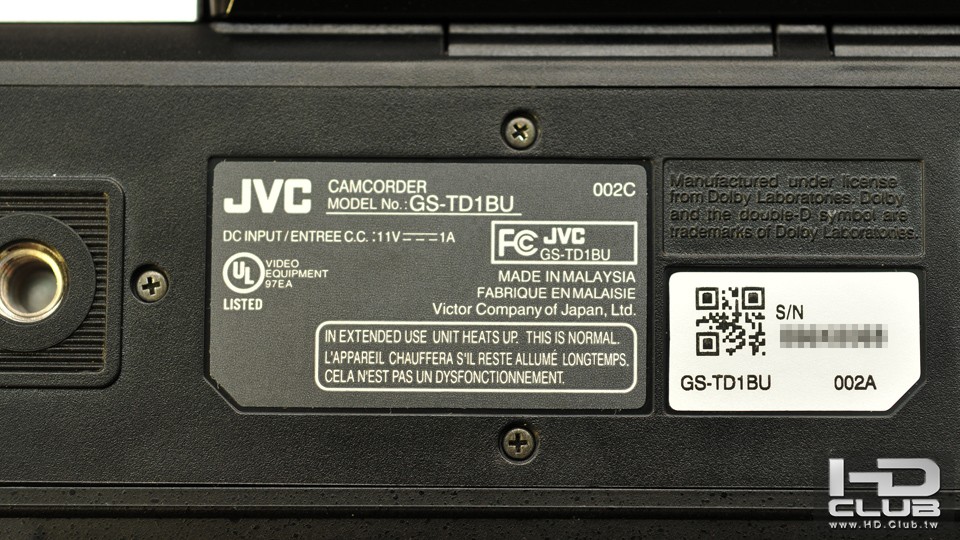

機身底部特寫,方便搭配各式腳架。

電池充電處與HDMI的輸出端子

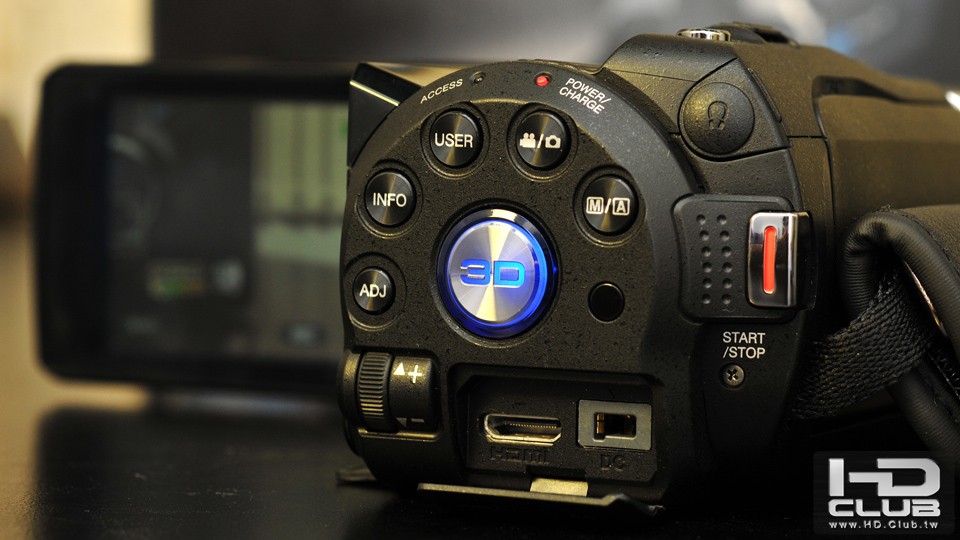

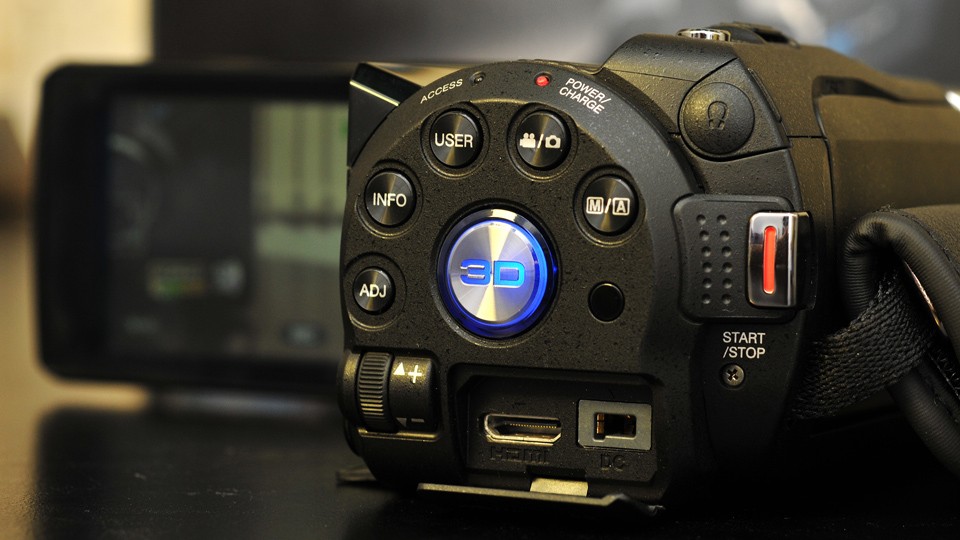

1.右邊紅色按鍵為錄影按鍵
2.左上反時鐘第一個為智慧自動與手動模式切換鈕
3.第2個按鍵為相片模式與錄影模式切換鍵
4.左3個為自訂義按鍵,將自己最喜歡常用的模式定義到這裡。
5.顯示系統剩下的記憶體容量與電池容量
6.調整鍵:視畫面顯示的功能做調整用途,配合下面的旋鈕坐下上增減。

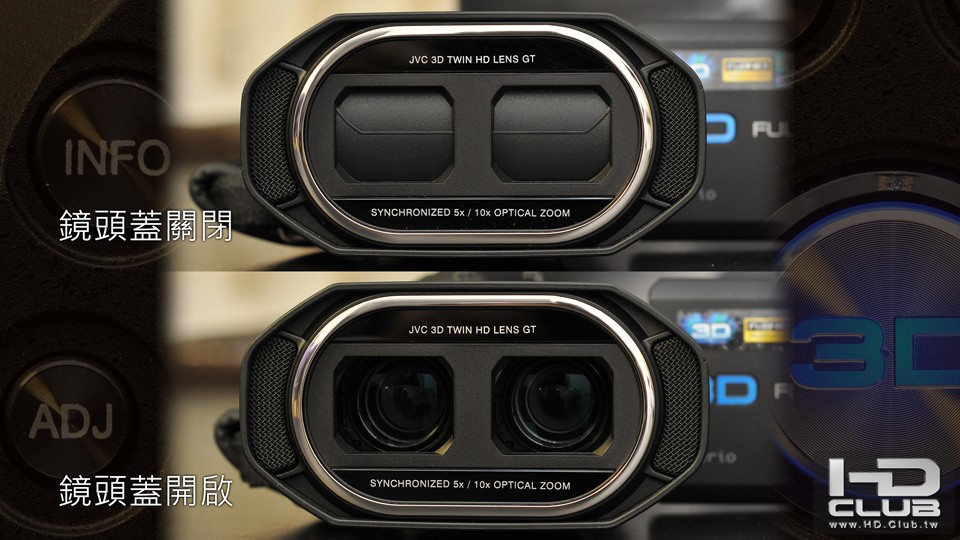

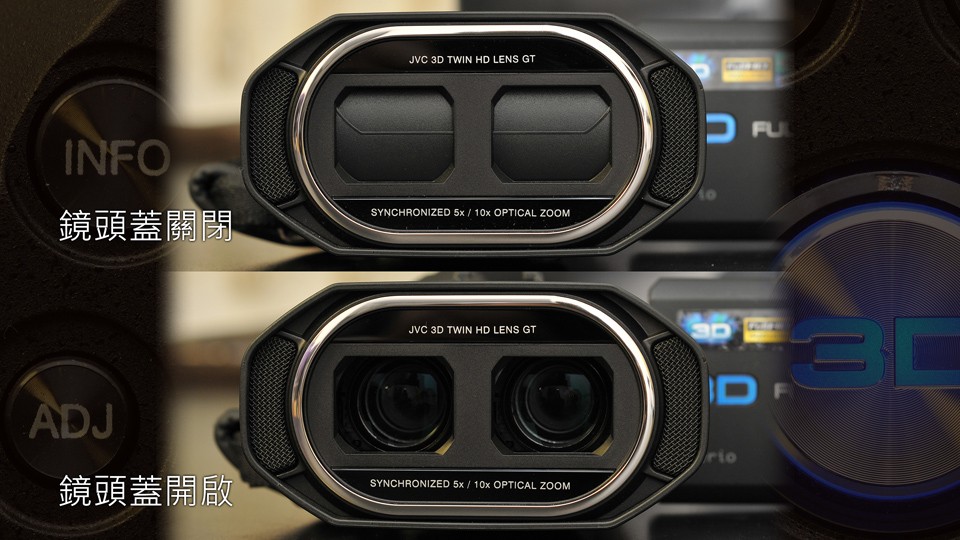

鏡頭蓋,開機的時候會提醒是否已開啟。
鏡頭蓋同時也可以當作TD-1的開關,當開啟鏡頭蓋時,同時TD-1的電源也會自動開啟。

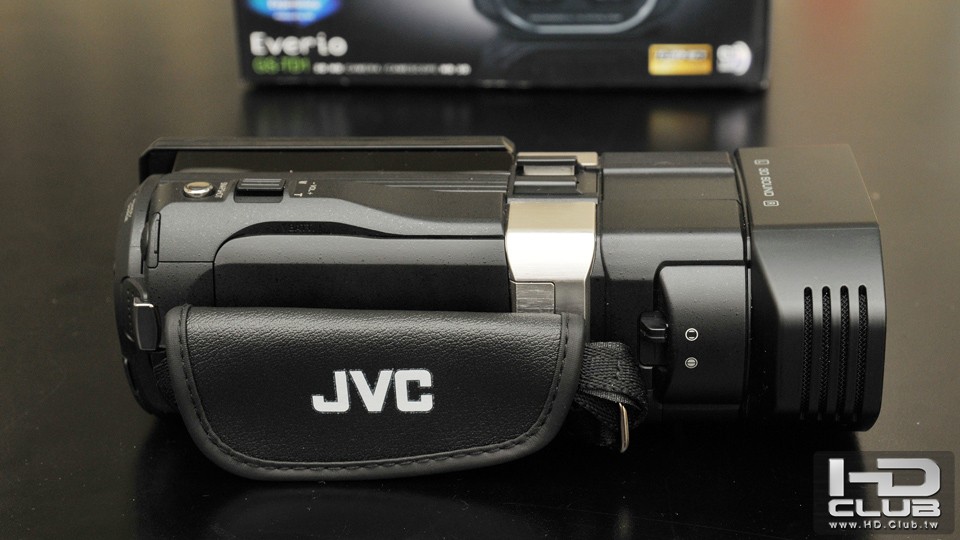

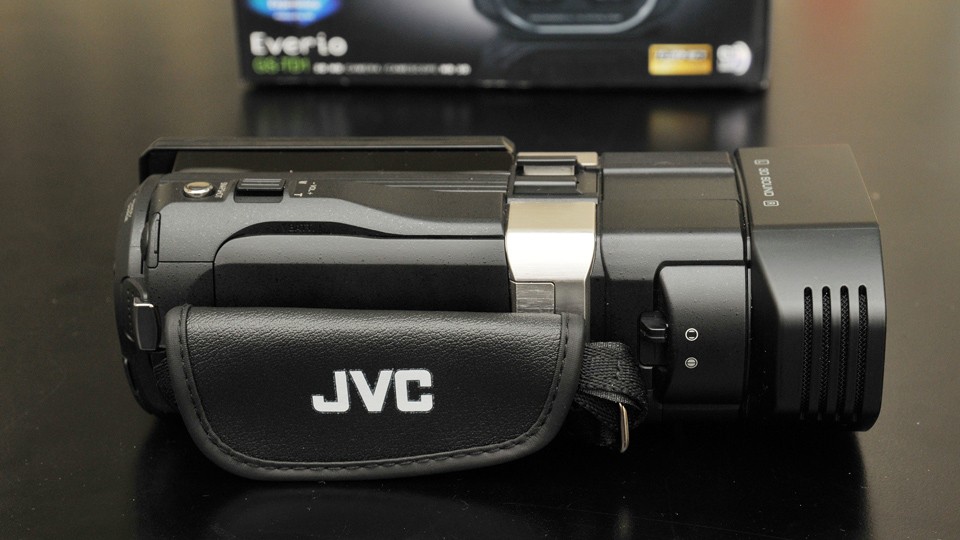

右側把手位置與電池置放處,電池設計隱藏方式,顯得整潔多了。

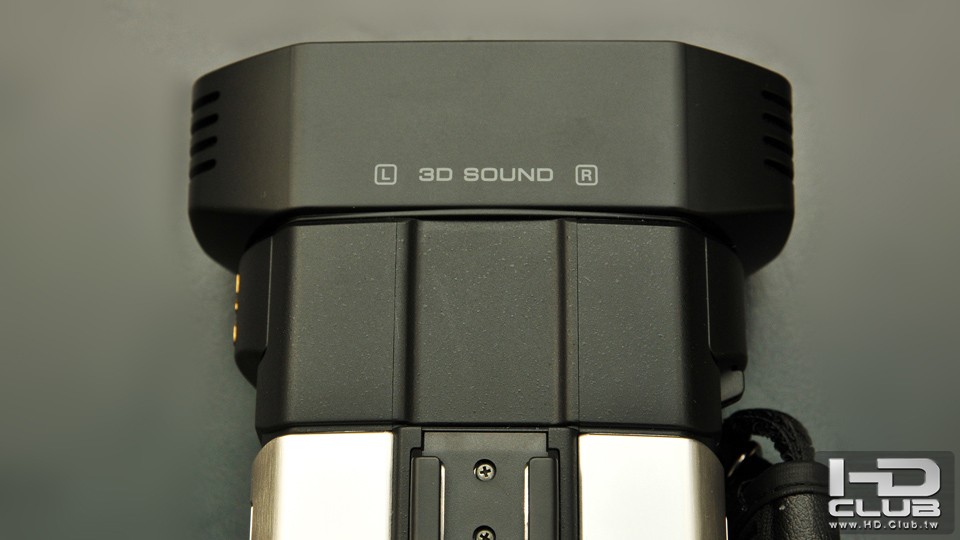

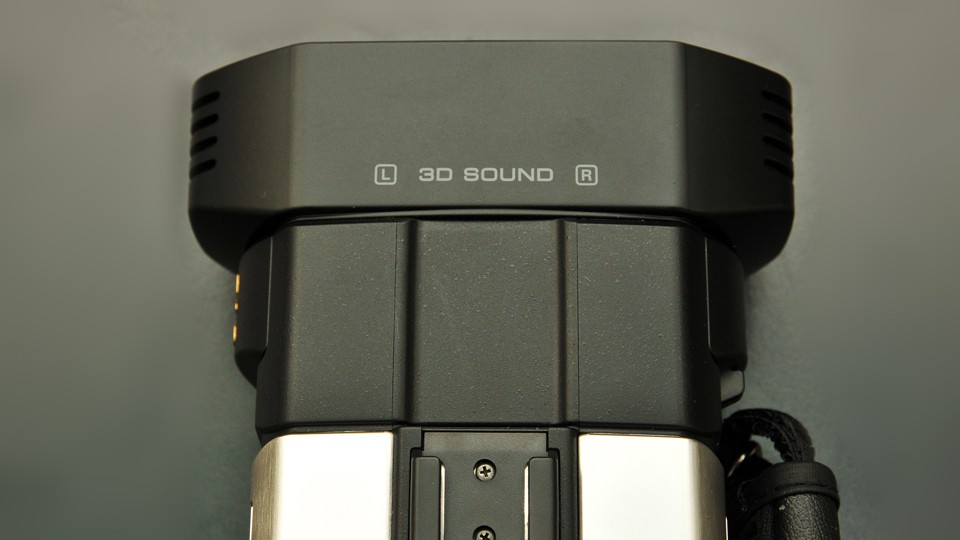

熱靴座與3D立體收音

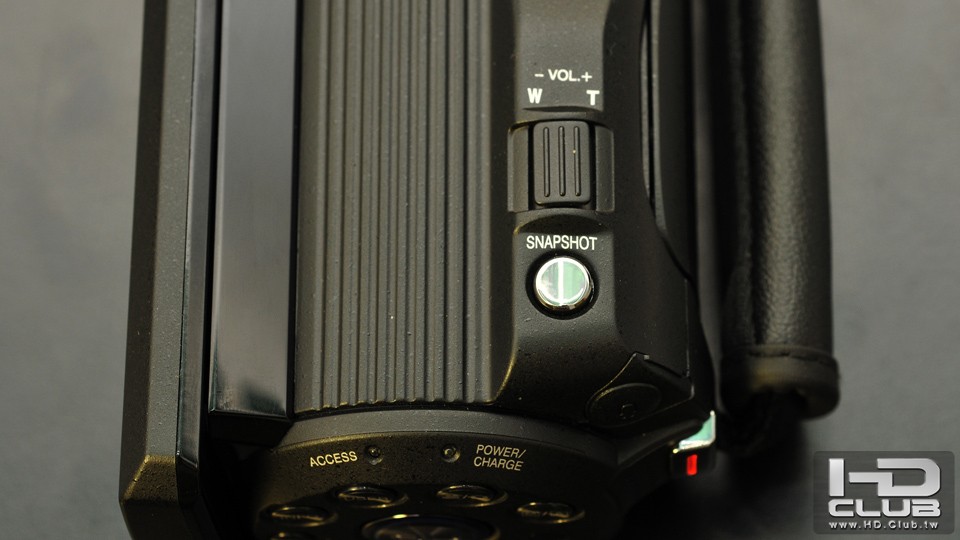

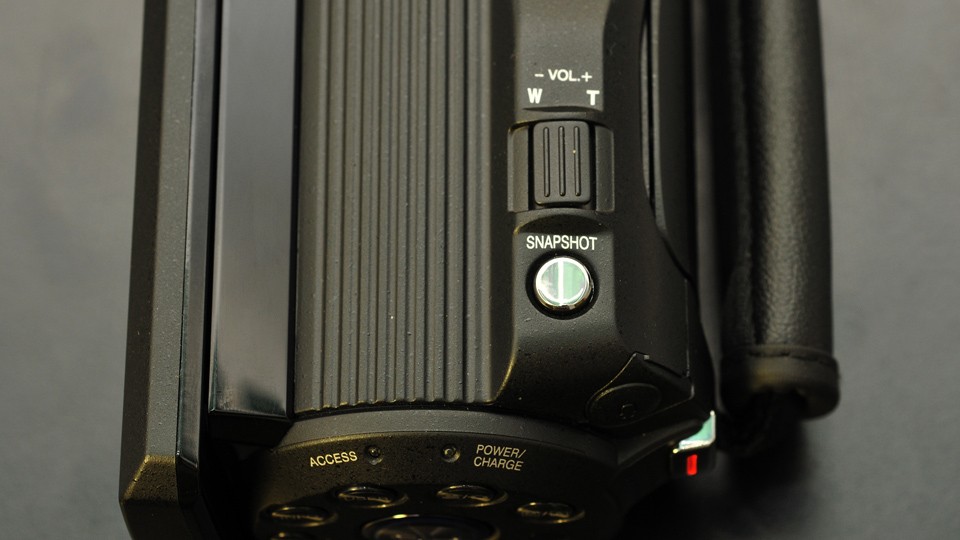

上方拍照按鍵與變焦縮放設計處

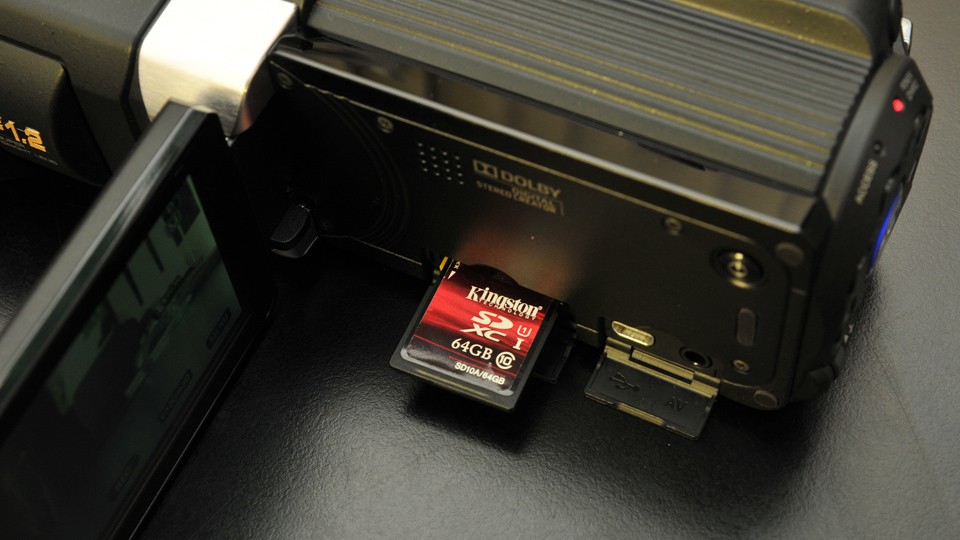

USB連接線與記憶卡存放處還有傳統AV連接線的接頭處

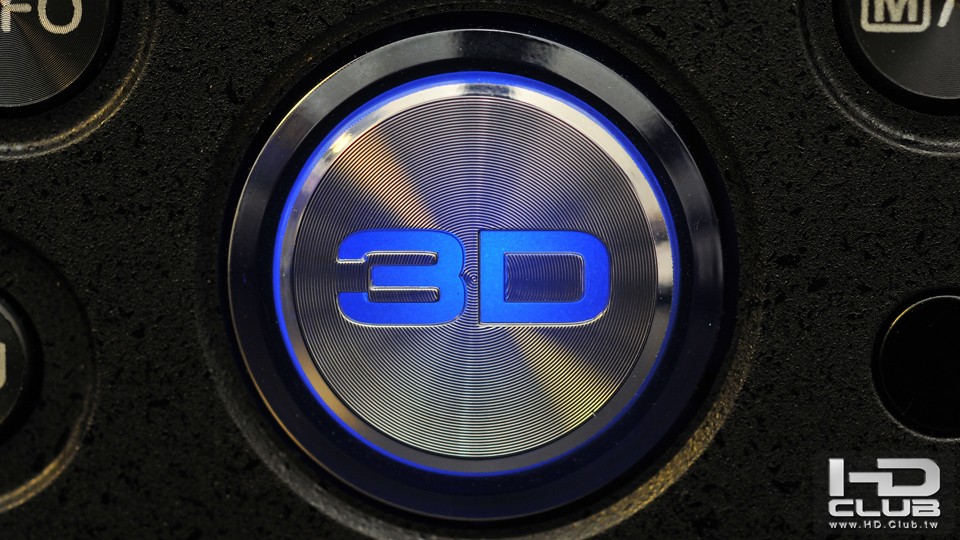

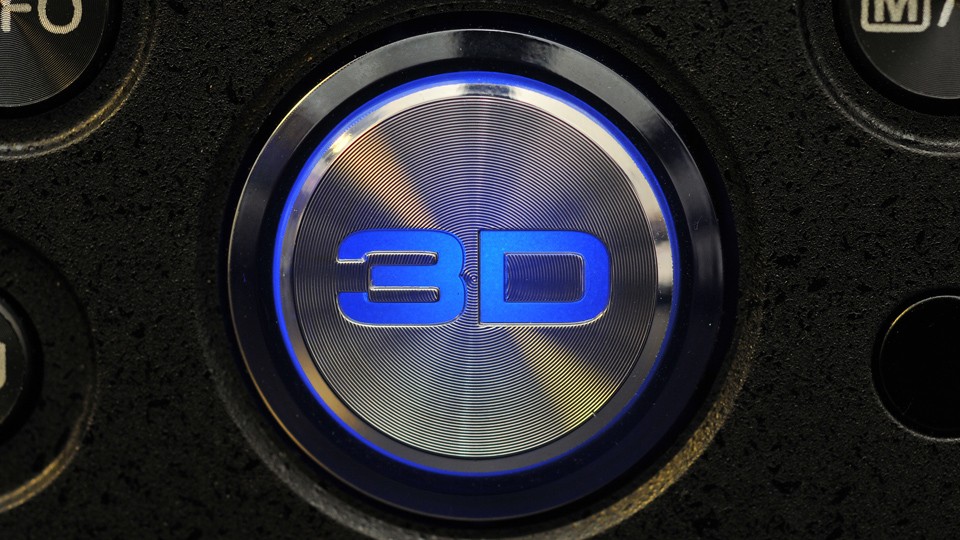

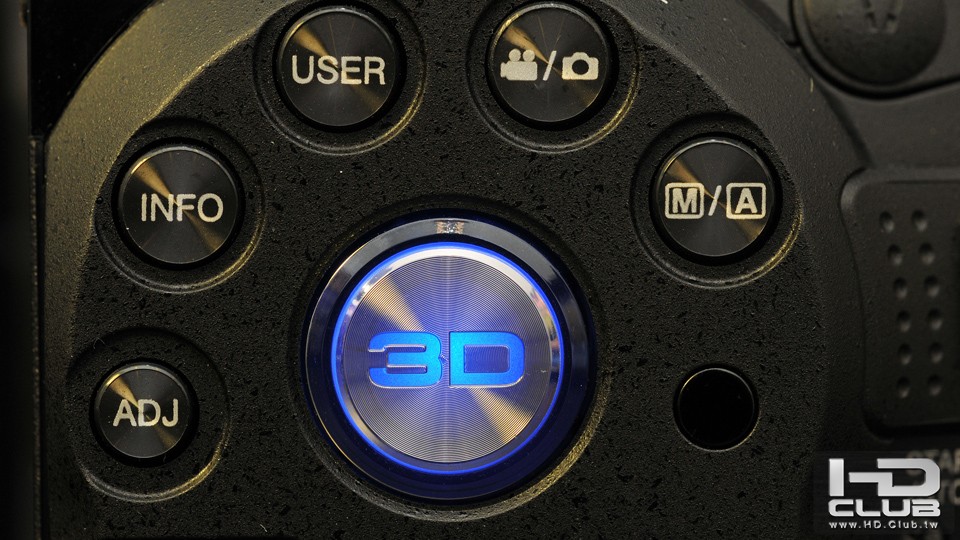

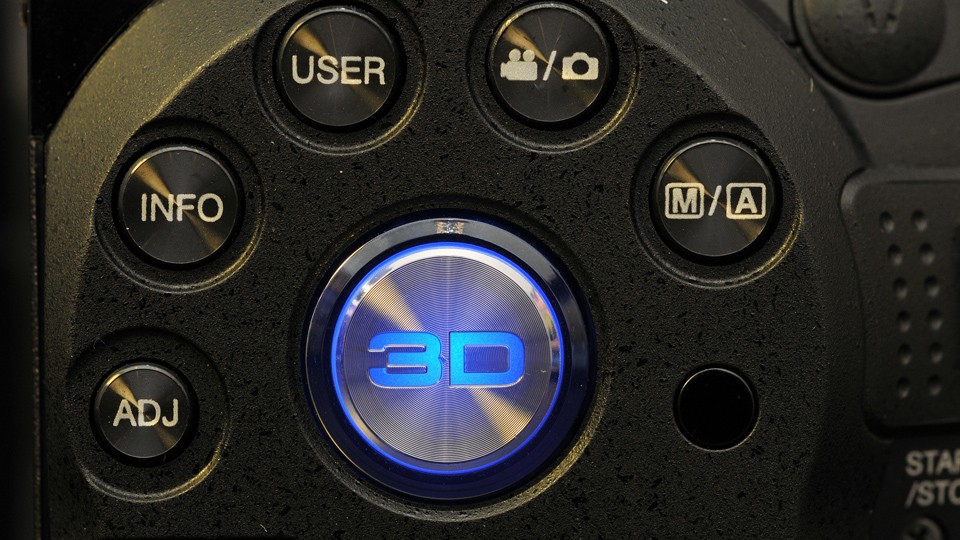

特別顯眼的3D按鍵與顯示,在3D拍攝模式就會亮起,避免在不知情的情形下只拍攝了2D的畫面。

操作與使用心得:
GS-TD1螢幕的解析度達92萬畫素,值得一提的是GS-TD1為首部使用裸眼3D顯示的家用機3d攝影機,這對即時監看3D立體效果有很大的幫助。不過以目前的裸演技術,水平的解析會下降剩下1/2的解析度,畫面的亮度也下降了,在戶外陽光下拍攝顯得有些應用不足。不過還好有設計一個2D-3D的切換畫面,不做3D畫面監看的時候,直接切換到2D畫面就可以了。

這台GS-TD1透過後面大大的"3D"按鍵,來切換拍攝模式為3D或是2D,也透過後面這排按鍵來切換為相片模式或是攝影模式,在影片拍攝模式中按下相片拍攝鍵是無作用的,反之亦同。

GS-TD1整體的操作模式可分為兩大主軸,3D或是2D,相片或是影片,決定在於關鍵開關的切換。接連幾天使用操作,並不會發生不好切換或是誤切的情形。
在右邊逆時鐘方向,第一個按鍵決定機器為,手動操作或是自動智慧模式操作:自動智慧模式操作時選單功能較少,大部分拍攝的決定權在於機器本身,拍出的畫面比較不會出現很大的異常,但相對的在一些特殊的場景,畫面可能不能拍出如我們所預期的結果,這時候就要切換為手動畫面做細緻的調整。

實務操作拍攝將近400多個分鏡,GS-TD1自動調整只有遇到一次不能勝任的情形,那就是在拍攝天空的風箏畫面,因為目標過小而使機器無法自行調整出現警告畫面,這時只要切換到手動操作,則可以進行手動調整聚焦或是匯聚。

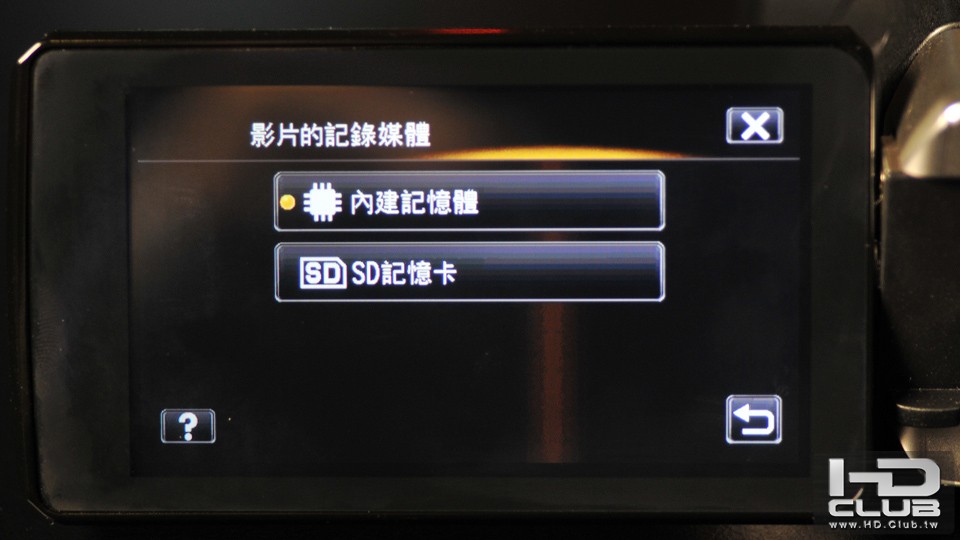

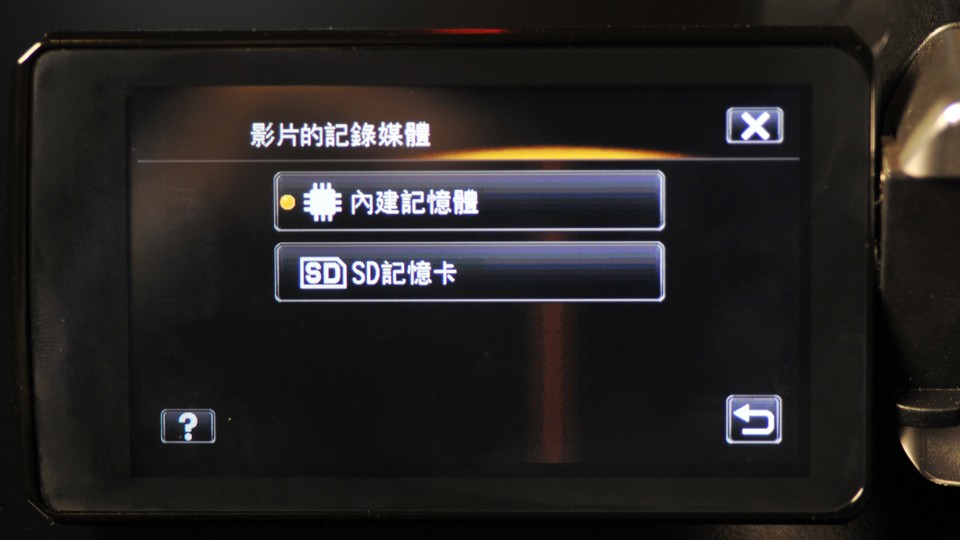

TD-1的3D影片拍攝最高模式為MP4(MVC)THR模式畫面流量達34Mbps(平均位元率),機器本身內建64GB的記憶體可以錄製4小時的影片,在家庭記錄應用上相當足夠了,如果在加上外接64GB的SD卡,紀錄內容就高達8小時,除非是不做任何分鏡和連續不停止的錄製,否則8小時的高畫質紀錄在實際拍攝上可以說游刃有餘,外出旅遊也不用帶其他儲存裝置了。

倒是要擔心電池的容量問題,不過由於開關設計上是由LCD螢幕向外開啟與閉合來連動電源,所以在不錄製的時候,可以藉由關閉螢幕來關閉電源達到省電與延長拍攝的時間。

JVC Everio GS-TD1功能特點
1920 X 1080 FULL HD 3D高畫質影像記錄拍攝
AVCHD/MP4(MVC)雙錄影格式
搭載3D Gigabrid影像處理引擎
3D攝影模式時,具備5倍光學變焦
2D攝影模式時,具備10倍光學變焦
JVC HD雙GT光學鏡片群
雙背照光源式CMOS感應器
Super Lolux超級低照度
F1.2超大光圈鏡頭設計
JVC Biphonic 3D環繞音場處理技術
3D數位相片拍攝模式
3.5吋3D直視型92萬畫素觸控式LCD
3D時光間隔攝影
Everio MediaBrowser 3D版影片編輯管理軟體
64GB內建快閃記憶體/SDHC/SDXC記憶卡插槽
1920X1080 FULL HD 2D高畫質影像記錄拍攝
手動功能設定鍵/快捷功能預設鍵
A.I.S先進式防手震系統(2D攝影模式)
微笑快門/微笑快門 /微笑偵測 / 臉部追蹤對焦 / 觸控式對焦 / 色域對焦
介面:HDMI Ver1.4a / AV / USB / 配件靴 / 麥克風輸入 / 耳機輸出
體積:102(W) X 64(H) X 186(D),重量:675g

影片錄影格式
攝影模式格式模式解析度平均位元率內建64GB記憶體
3DMVCTHR1920 x 1080 x234 Mbps4小時
TSR1920 x 1080 x222 Mbps6小時 1分
AVCHD
(side-by-side)
TXP1920 x 108017 Mbps8小時 10分
TSP1920 x 108012 Mbps11小時 40分
2DAVCHDUXP1920 x 108024 Mbps5小時50分
XP1920 x 108017 Mbps8小時10分
SP1920 x 108012 Mbps11小時 40分
EP1920 x 10805 Mbps29小時10分

相片拍攝模式
攝影模式格式比例解析度內建64GB記憶體
3DMPO16:91920 x 10804999
2DJPEG16:92304 x 12969999
16:91920 x 10809999
4:31728 x 12969999
4:3640 x 4809999

 樓主| 發表於 2011-4-6 22:28:08 | 顯示全部樓層
2D相片的實際拍攝畫面:
以下皆為實際拍攝的畫面,在多次實際拍攝下來,自動白平衡的部分色溫稍微偏高,建議可以設為手動白平衡。
在影片拍攝模式中並不能做同時間的相片拍攝動作,這點有點不是很便利,不過切換模式也很快,大約1秒鐘的時間。

1920*1080自動白平衡模式:

1920*1080手動白平衡,選日光模式

2304*1296手動白平衡,選日光模式

10倍望遠端特寫,自動白平衡模式

依序縮放至1倍最廣角端為止,皆為自動白平衡模式

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-6 23:28:20 | 顯示全部樓層

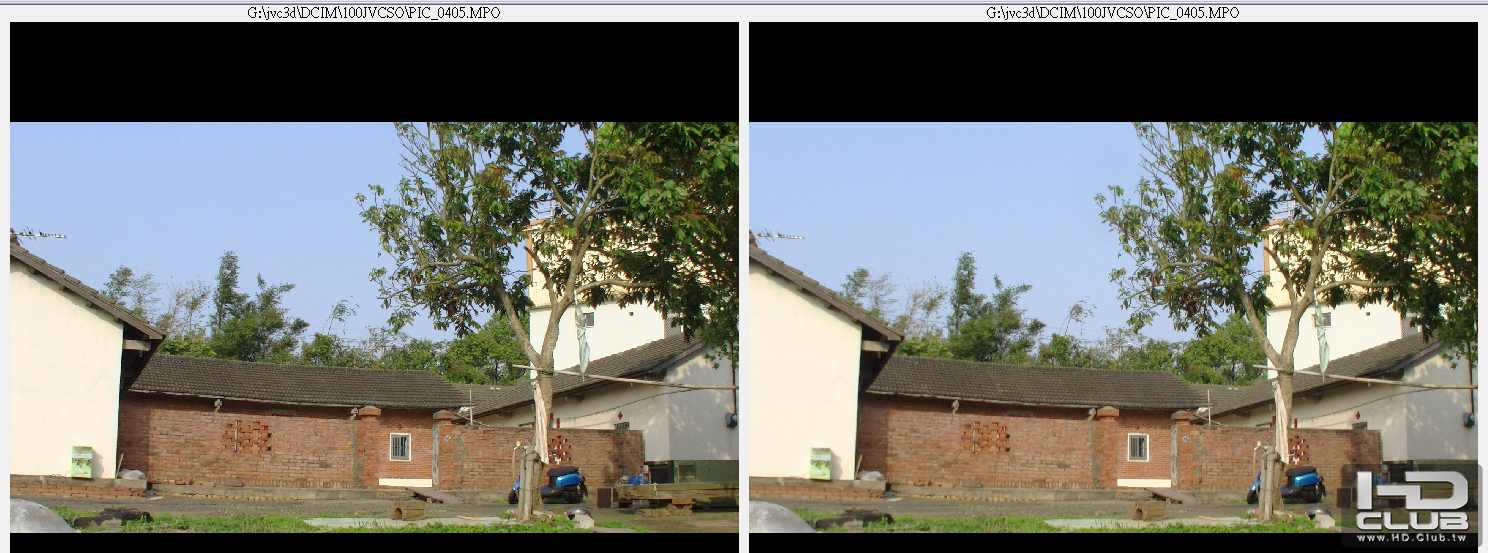

3D相片檢視:

相較於3D影片,3D相片在顏色飽和度與影像銳利度部分明顯好多了,
3D相片的拍攝相當簡單,即使新手也很容易上手。

以下3組分別使用不同的視差,包含特寫與全景。附件中可直接下載原始檔案。



PIC_0414.rar

1.81 MB, 下載次數: 891

PIC_0405.rar

1.41 MB, 下載次數: 772

PIC_0206.rar

1.99 MB, 下載次數: 791

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-7 15:39:51 | 顯示全部樓層
本文章最後由 asa00322 於 2011-4-19 08:16 編輯

TD1的3D拍攝相當的簡單,而效果卻出乎意外的好,原本以為3D拍攝相當的困難而不容易入手,
在搭配不須要3D眼鏡的3.5吋CLD螢幕拍攝下,只需要輕輕的觸模"拍攝鍵"所有的場景都會自動偵測,
包含(人物 日落 風景 森林 微距)等,都可以自動完成,而TD1又搭配了超低照度感應系統加上F1.2的超大光圈,
在雙鏡頭與雙B.S.I背照光源式的CMOS感應器完美結合之下,F1.2明亮程度大約會是傳統鏡頭的兩倍,在極微弱的光源下,
也可以進行攝影,實際拍攝下光線相當弱的投影機房間裡,仍可清楚的辨識景物的輪廓,而桌子底下無光線照到的地方,
3D影像依然清楚實在令人驚訝。

TD1也同時具備了間格攝影的功能,這個功能相當方便,對於記錄一些長時間微小變化的事物,能夠用3D的方式呈現,
在家用3D攝影機上面,顯得相當具有價值,不管學術紀錄或是生活紀錄都很方便。

TD1在3D的光學變焦方面,可以到達5倍約44.8mm~224mm,2D時從37.3mm~373mm約10倍,不過3D攝影時和2D不同會有視差問題,
尤其是近物的特寫加上光學變焦,所以實際的3D攝影距離,在廣角端離被拍攝物件最近的距離約為0.8-1M,當5倍光學變焦時,物件的距離就要拉到5倍遠,
否則拍出的3D影像,將會造成不舒服的視差現象,這也是3D拍攝最特別的地方了。

實際拍攝
2D影片片段下載:
1.UXP規格(最高規格24M流量)
   下载地址: UXP(24M) 1920*1080 2D

2.XP規格(標準17M流量)
   下载地址: XP(17M)1920*1080 2D

實際拍攝3D影片片段下載:
1.(AVC-HD SIDE BY SIDE 960*1080 60i TXP 17M流量)
   下載點: 960*1080 60i s-b-s 3D 17M流量

2.(MVC THR 1920*1080 60i 34M流量)
   下載點: 1920*1080 60i MVC 3D 34M流量

3.間格攝影(MVC THR 1920*1080 60i 34M流量)
   下載點:1920*1080 60i MVC 3D 34M流量

3D的拍攝與剪輯:
3D拍攝與2D拍攝最大的不同點,第一就是雙鏡頭,第二當然就是因為3D原理產生的視差現象。
因為有左右眼的視差,我們才能夠辨別事物的遠近,進而產生立體感。目前已知上市的兩台家用3D攝影機剛好都使用類似的焦段,意即是都和我們肉眼的焦段相似。
最近的立體成像距離約在80公分以後,那麼拍攝時物體就不能太靠近攝影機,否則將產生讓人眼感到不舒服的視差錯位現象。

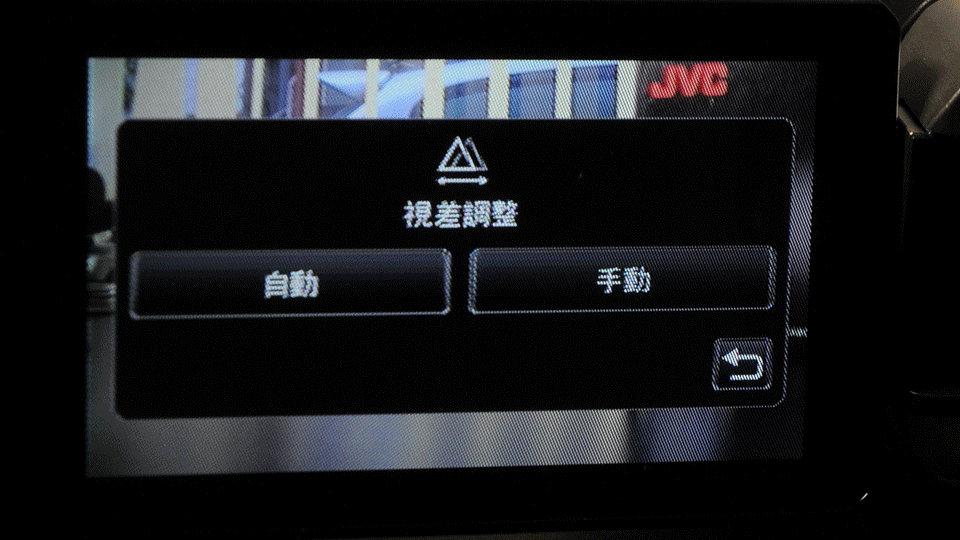

不過這台TD-1已經幫用家想好了,所以凡是不能匯聚的物體,不管太近或是太遠或是不能啟動自動匯聚時,TD-1馬上在出現警告畫面,這時候可以切換到手動模式畫面,或是改變一下攝影距離,即可輕鬆拍出非常舒服且立體感十足的3D居家生活紀錄。

3D拍攝最大的困難,在於兩眼畫面視差的調整,不過在這台機器上面,可自動的完成,這個特點可讓初學者相當放心的拍攝3D畫面,專心致力於取景構圖,而不必擔心於畫面視差的調整,這點的設計相當貼心。
除此之外,如果拍攝後對當初拍攝時的視差不滿意,事後還可以透過機器編輯時再度做更細微的調整。

實際拍攝3D影片過程並沒有遇到比較意外的情形,不過由於裸眼3D的監看畫面顯示,解析度和亮度以及色澤都大幅降低,所以在實際使用一段時間後,還是將畫面切到2D畫面顯示,這樣在戶外陽光下拍攝得以順利進行。這是目前裸眼3D美中不足的地方。

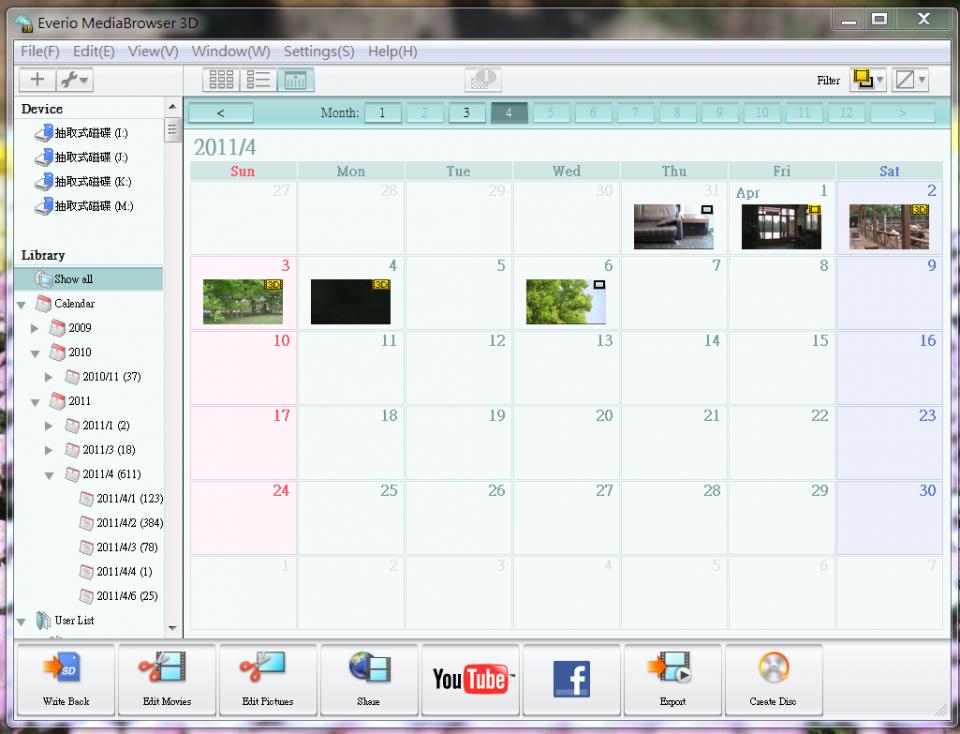

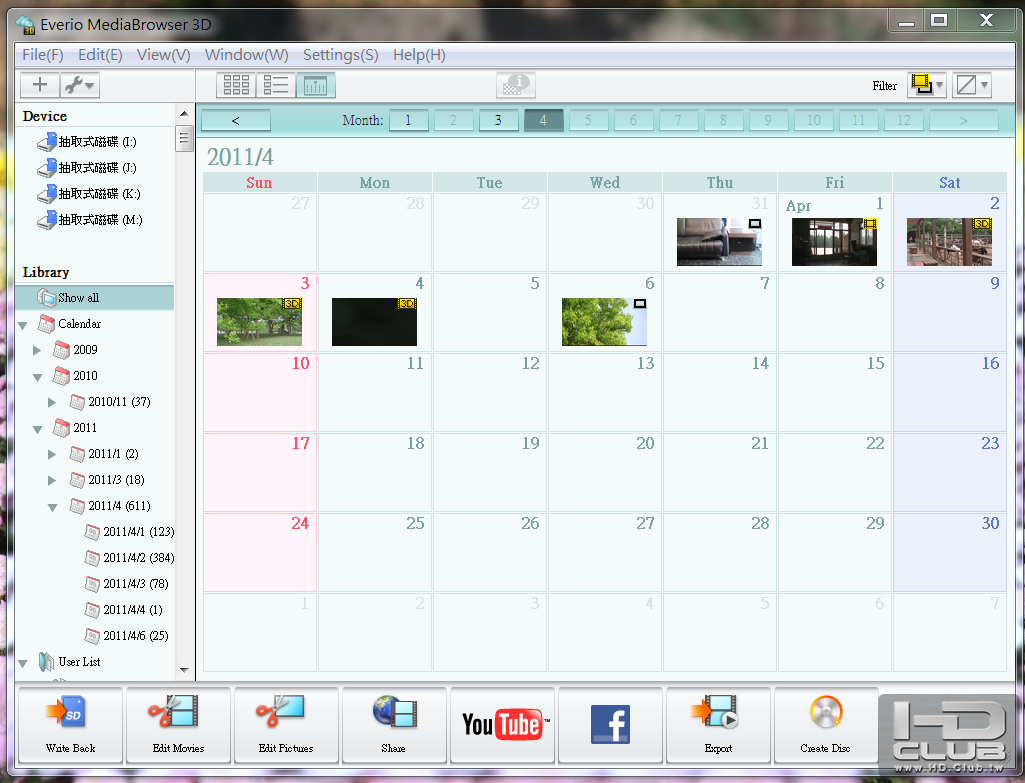

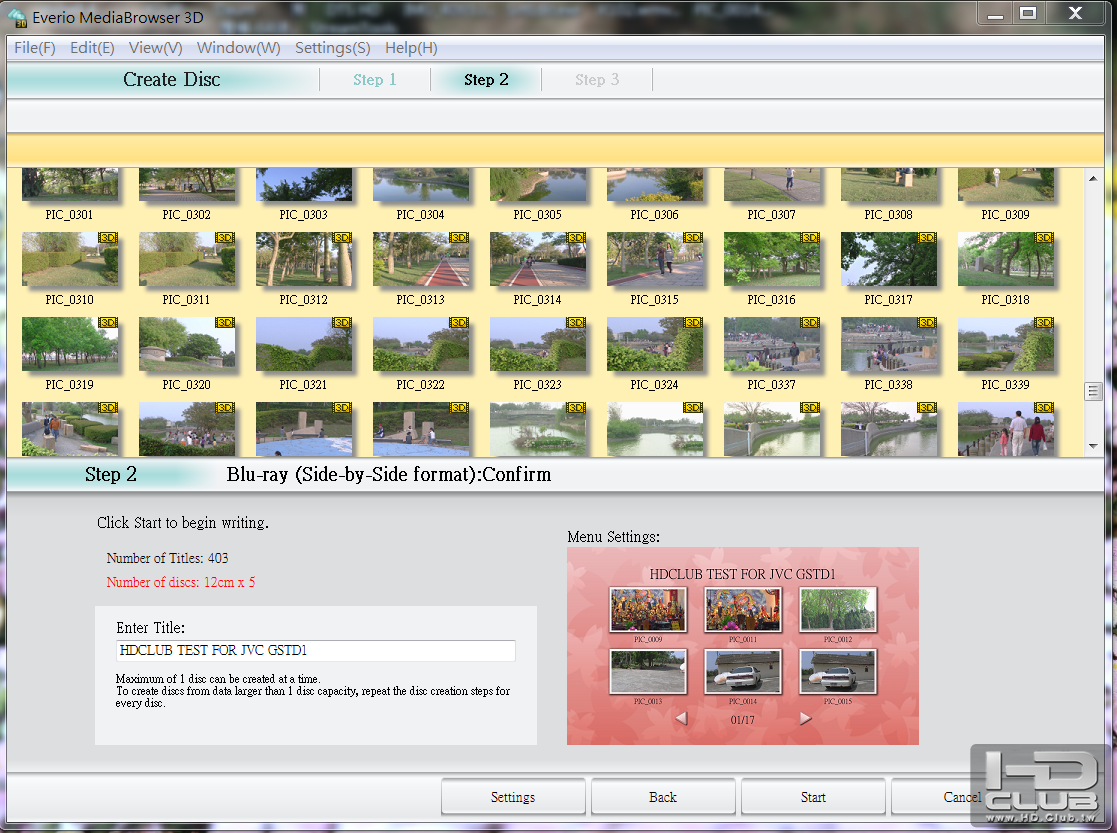

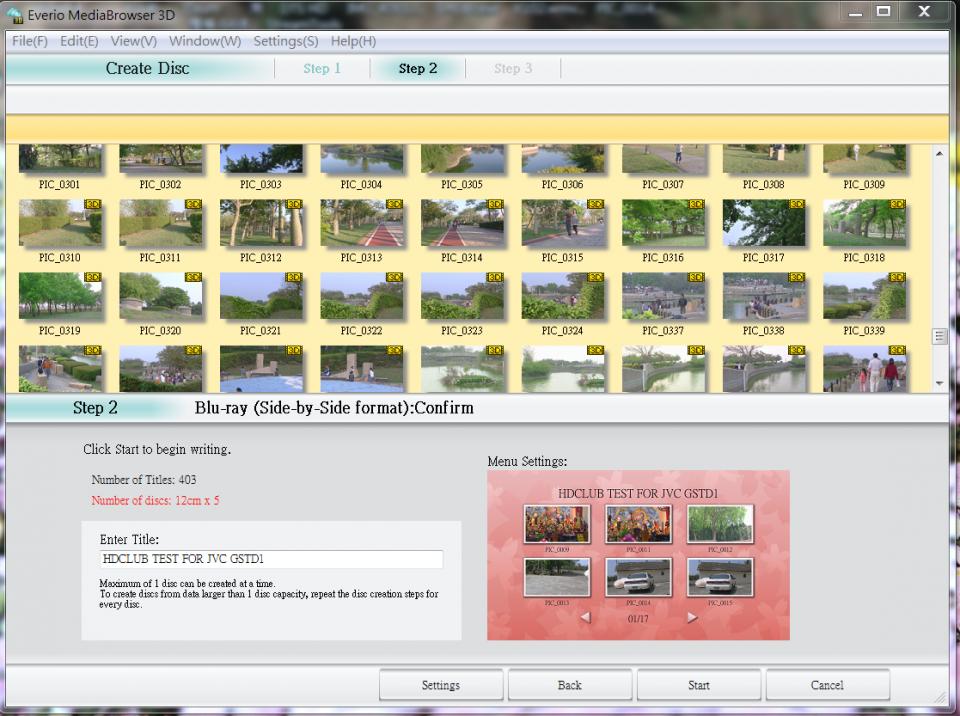

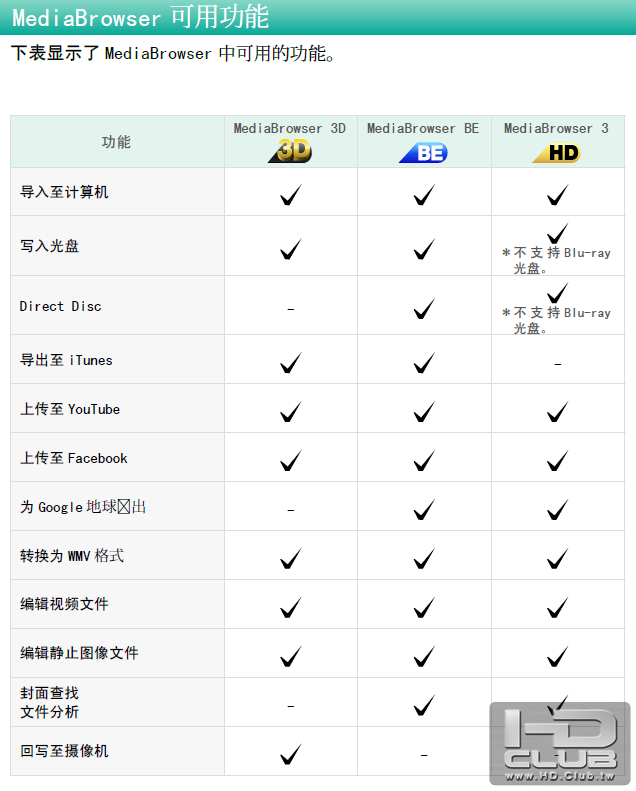

Everio MediaBrowser 3D 軟體
隨機也附上 Everio MediaBrowser 3D 軟體可作為拍攝之後簡單的剪輯或是燒錄到DVD或是藍光作為儲存或播放使用。但是目前僅能編輯AVCHD規格之影片,對於最高規格錄製的影片格式,不管2D或是3D都只能儲到藍光或是硬碟中,而3D的最高規格1920*1080 60i 34Mbps流量MVC規格,目前僅能做時間軸的切割編輯,不能做影像的修飾或是加上背景音樂進行更精細的剪接,在實際應用層面上稍嫌不足。

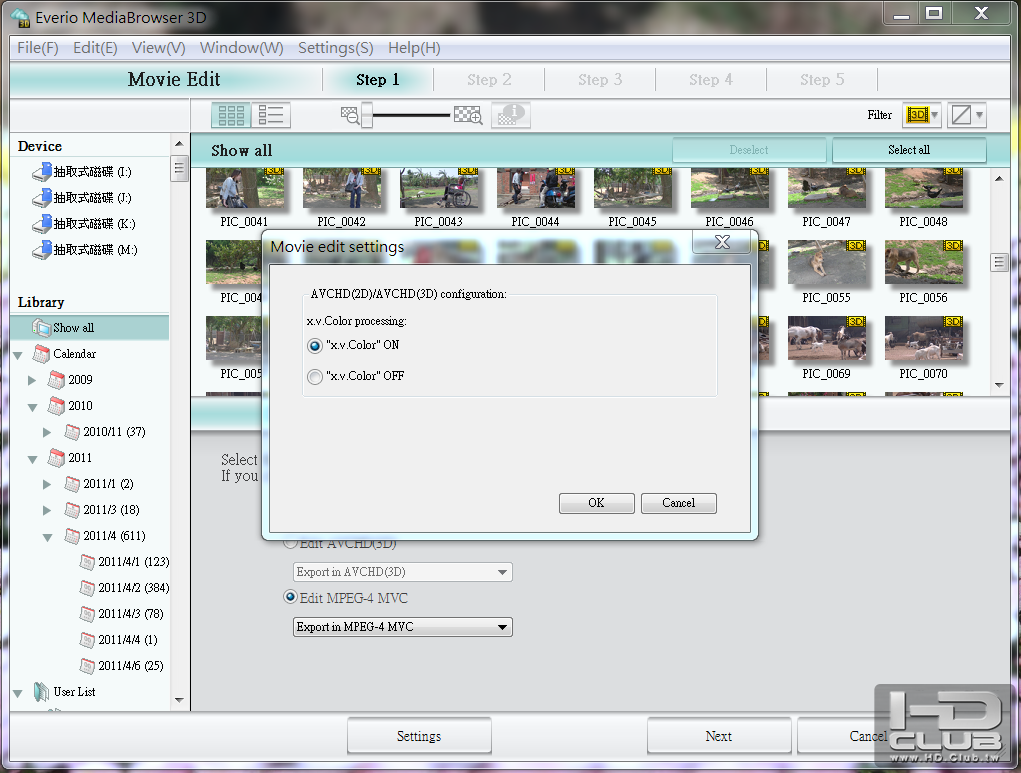

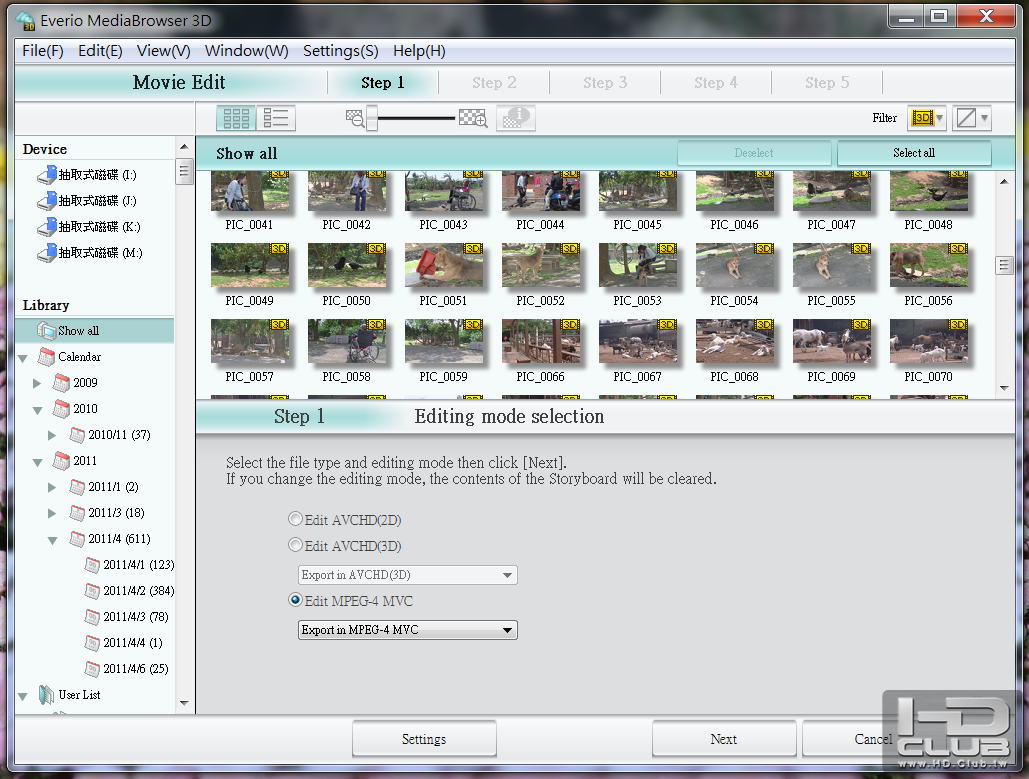

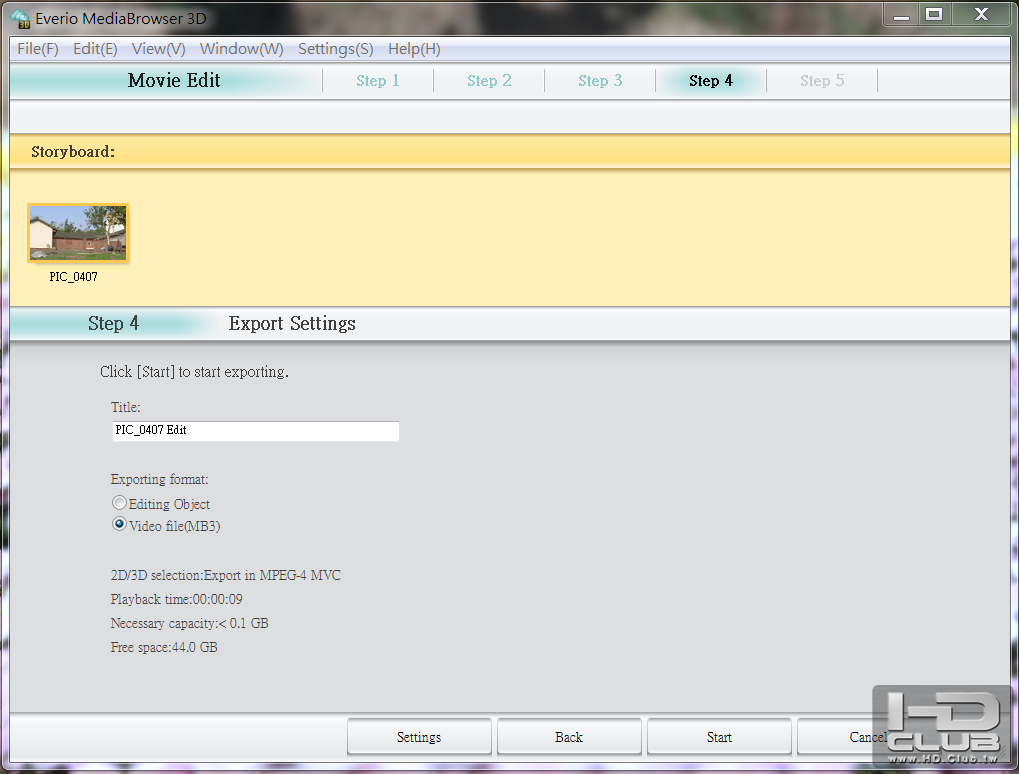

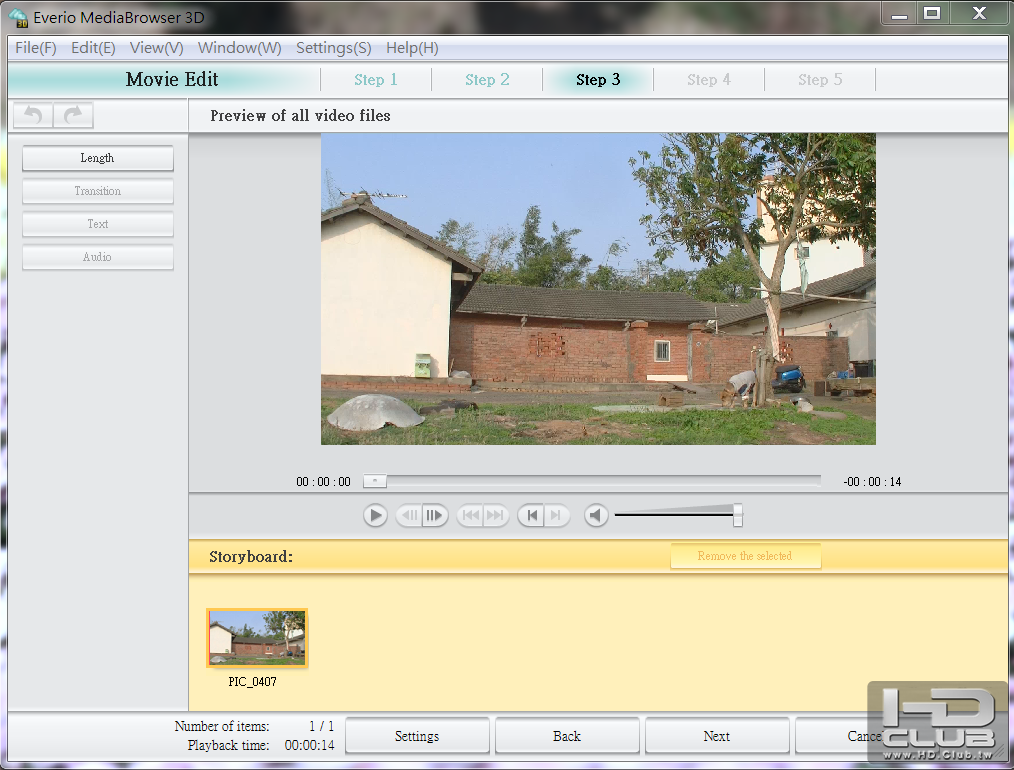

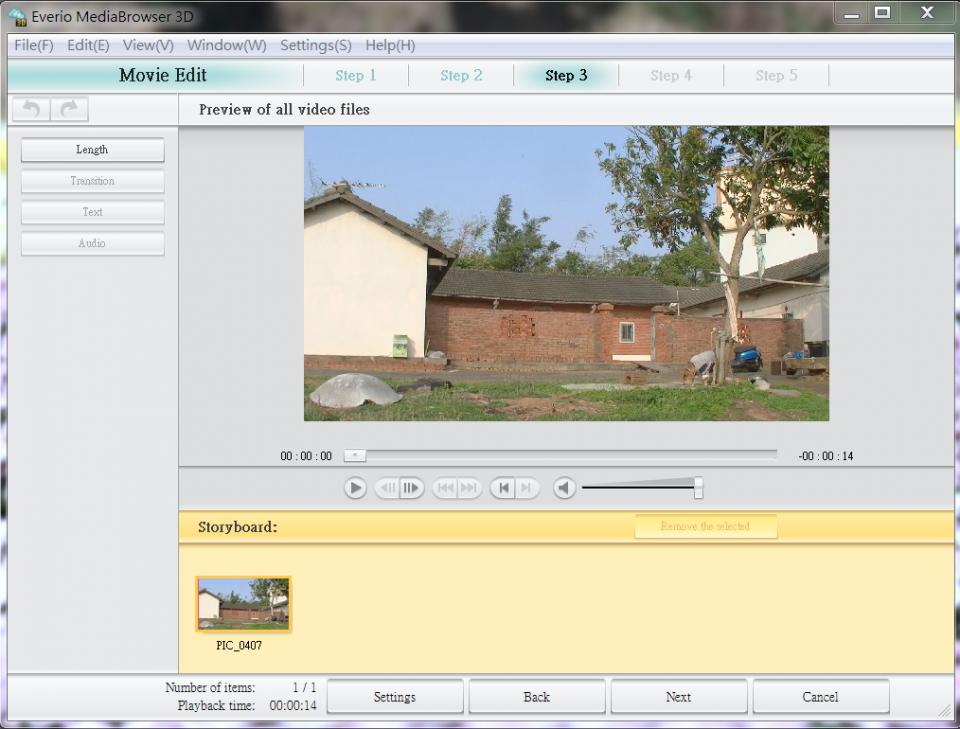

編輯影片

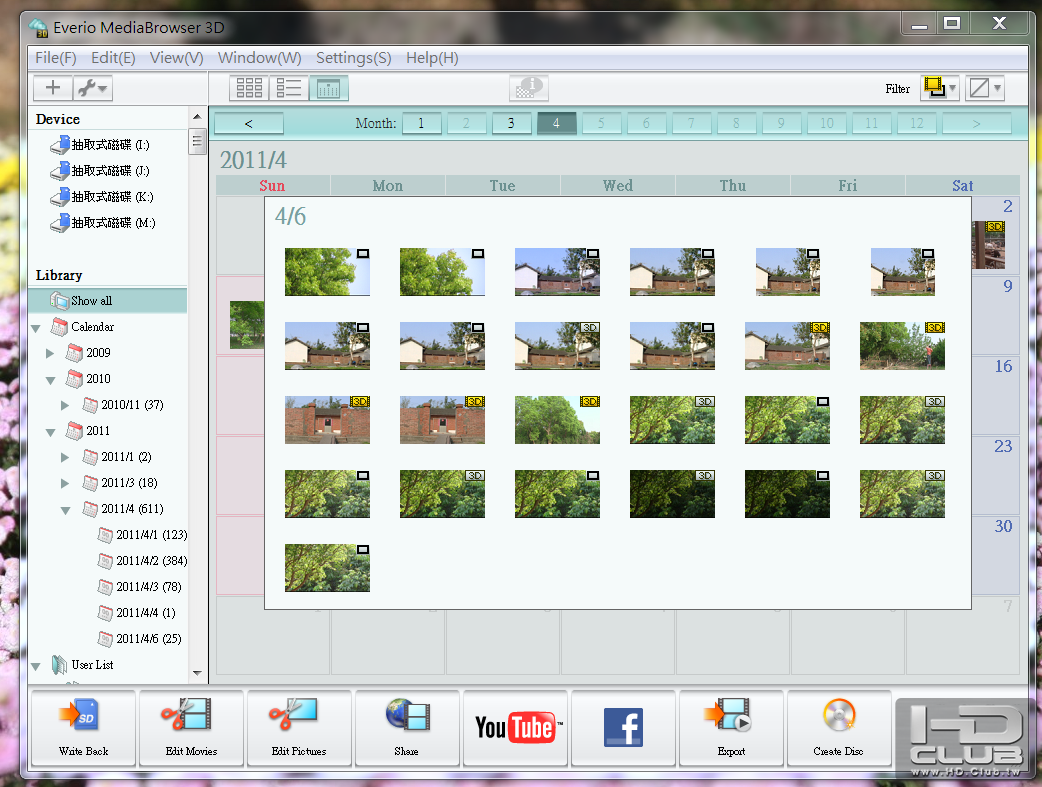

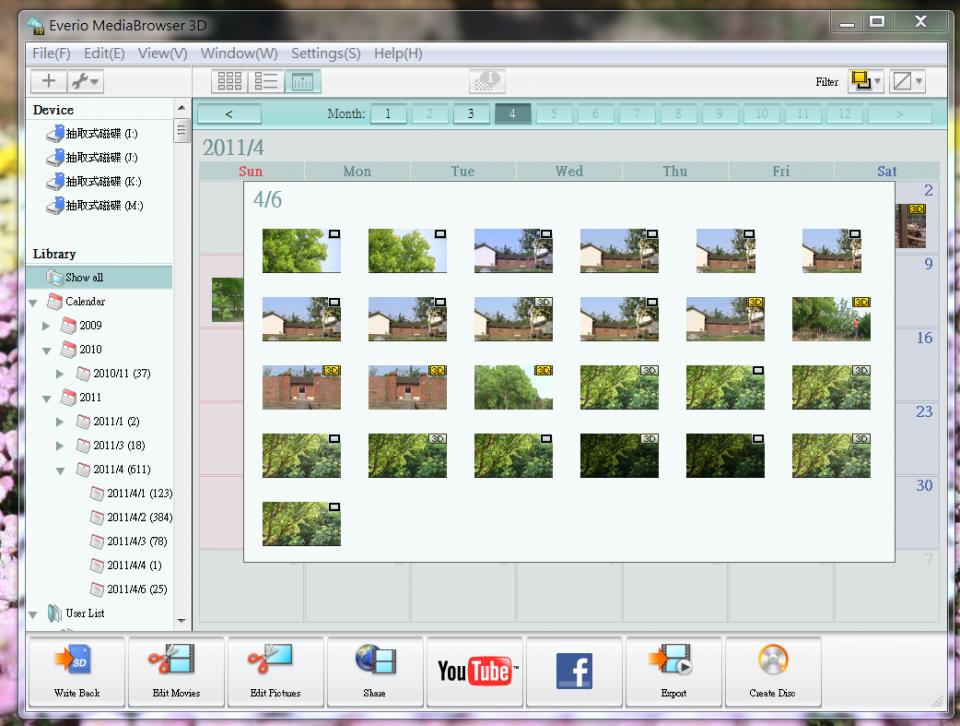

點選影片日期

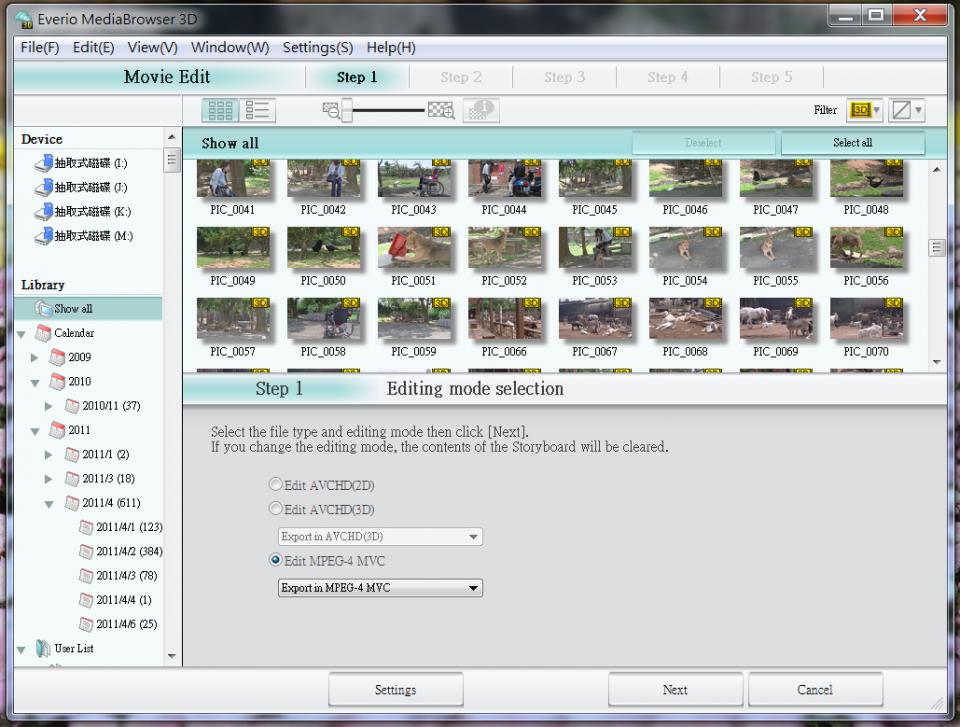

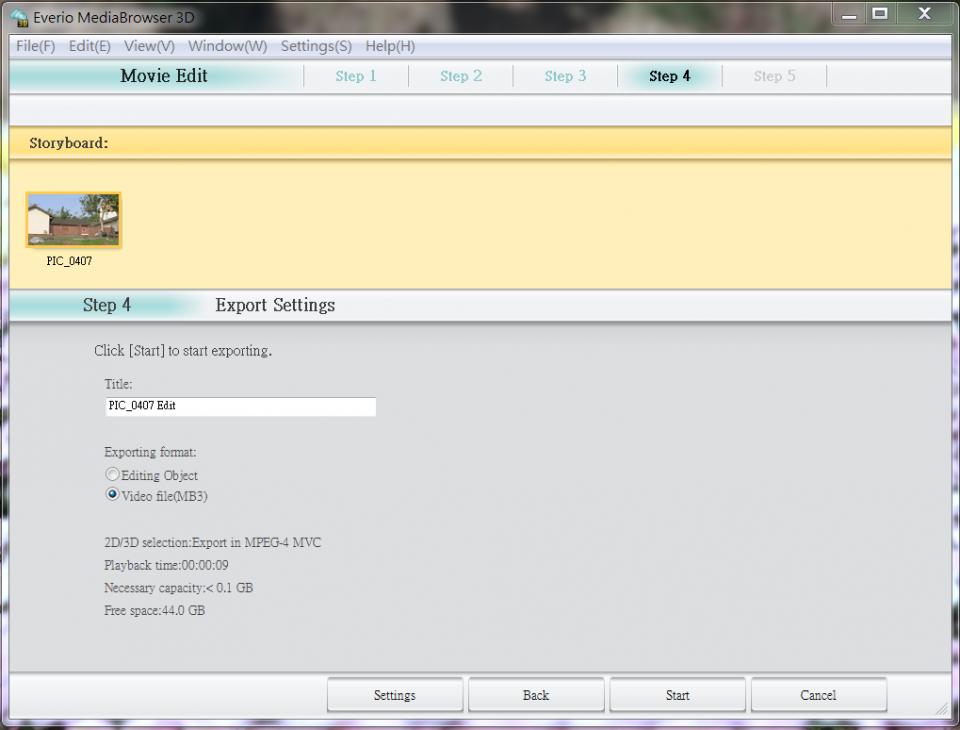

選擇輸出格式

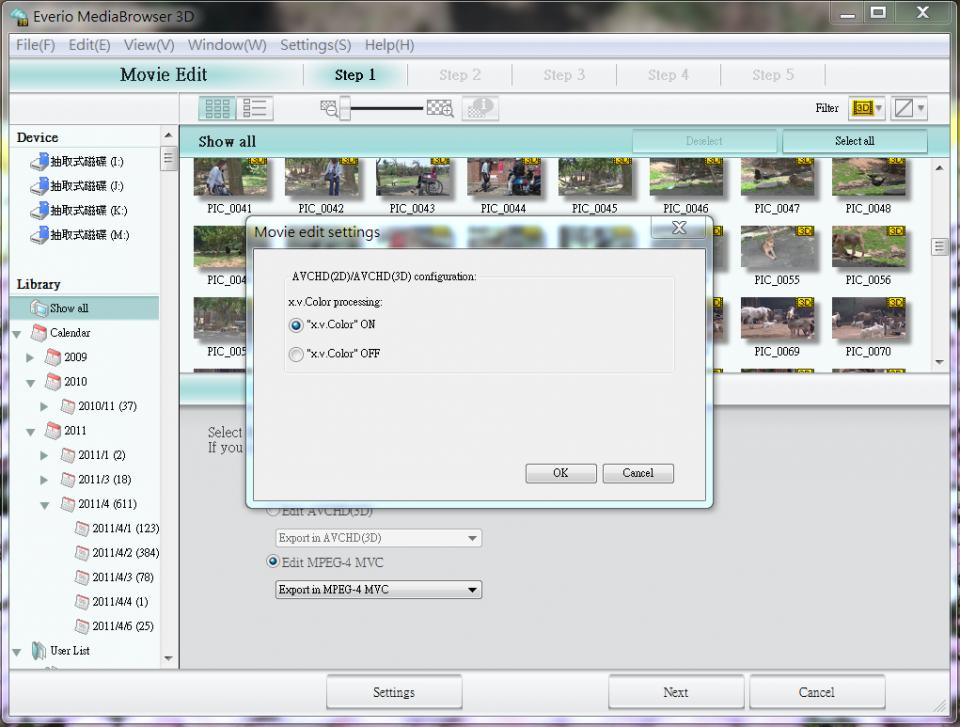

設定格式

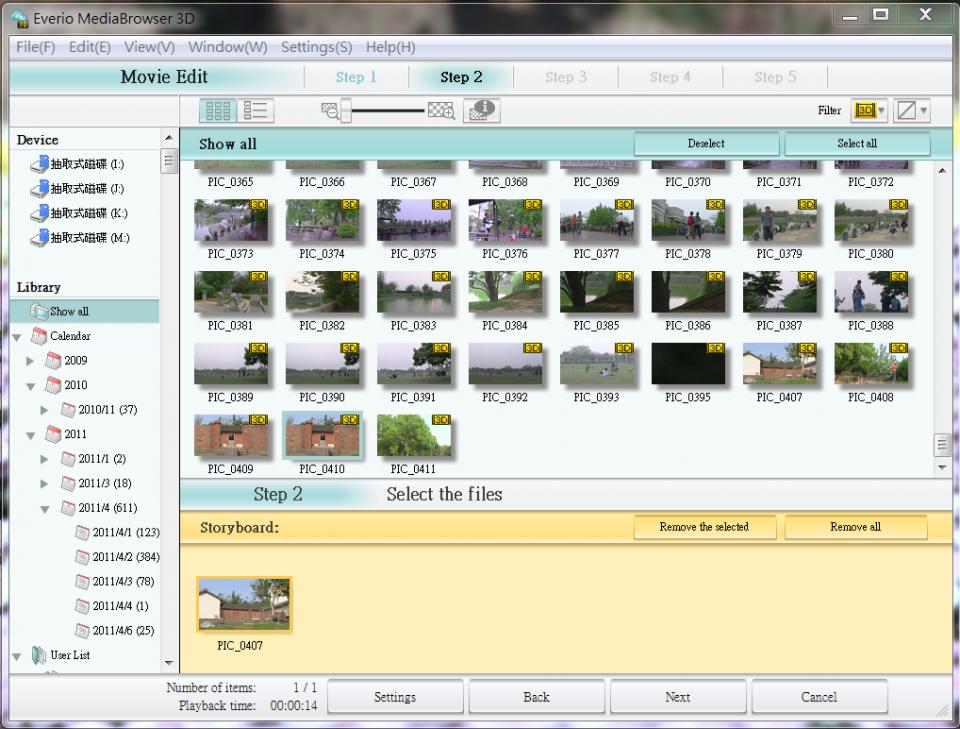

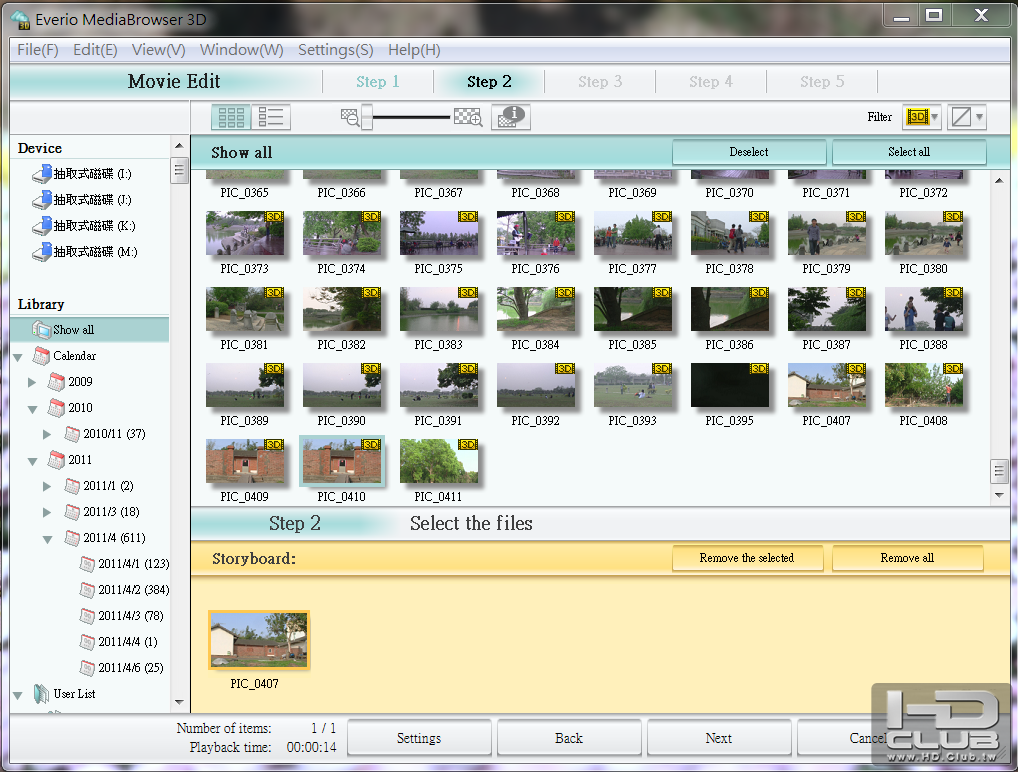

一次只能編輯一個片段

只能作時間軸的切割,單位到一個影格

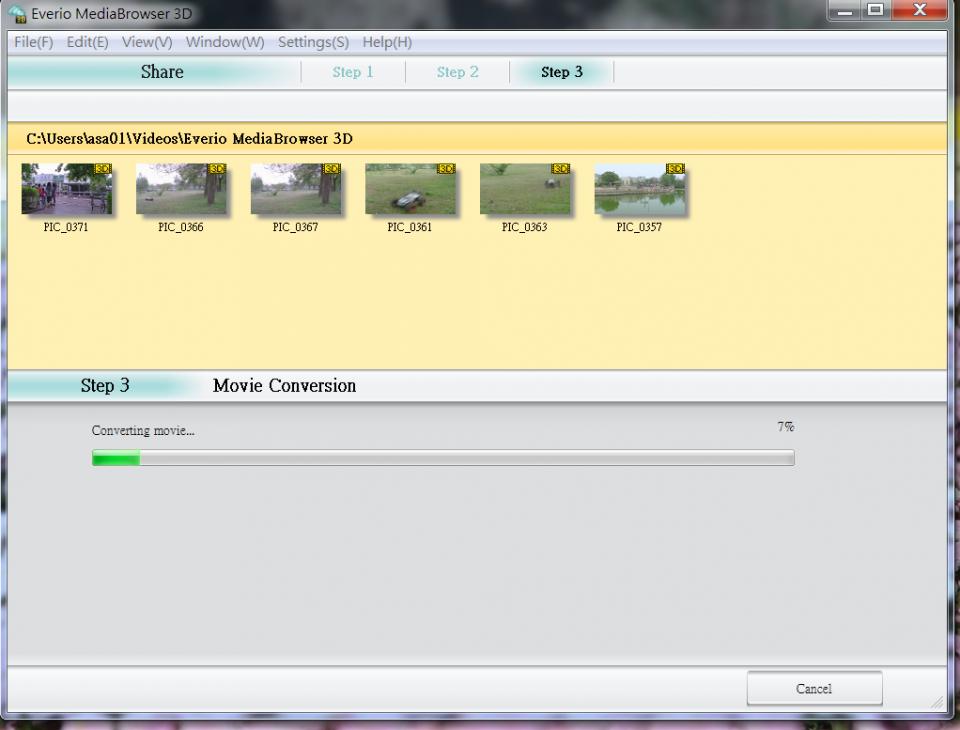

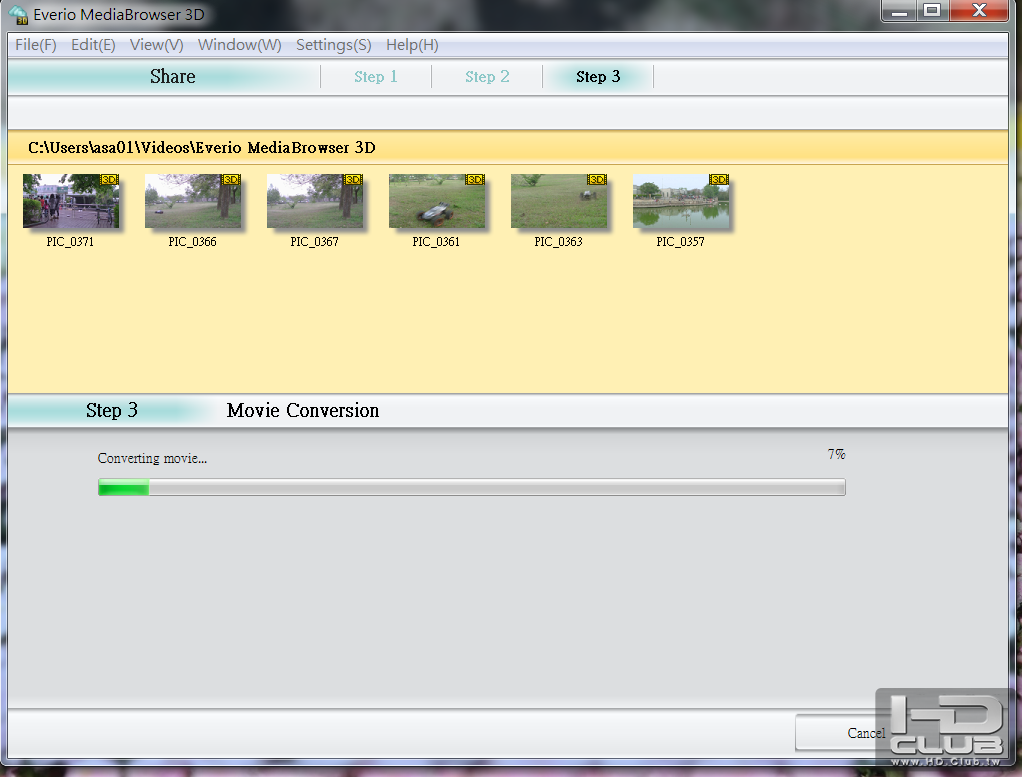

輸出中

轉換成2D其他影片格式

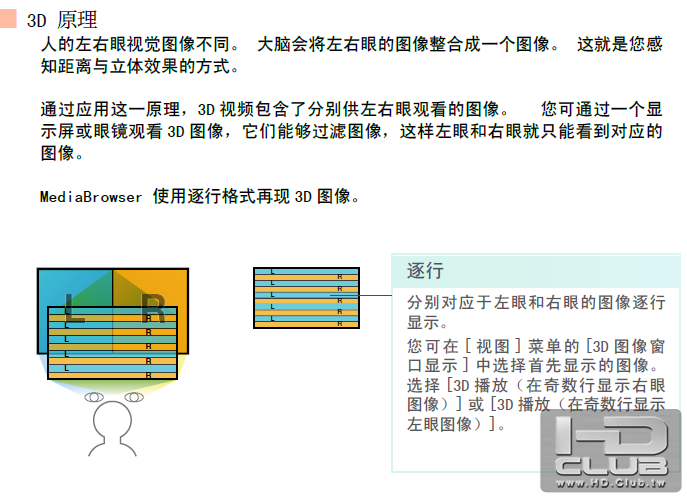

詳細的說明書請參考此操作說明書(簡體中文)
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-9 12:45:24 | 顯示全部樓層
TD1的3D拍攝可以選擇˙兩種模式,分別為:
MVC: 1920*1080 60i*2
SIDE BY SIDE:960*1080 60i*2的影片(簡稱為 SBS)
當然960*1080的解析度相較1920之下,水平解析度已經減半了,畫質也無法同真正1080的MVC相較。

MVC的編輯,目前只能使用JVC附贈的軟體作時間軸的處理,無法在其他方面做任何後製編輯,
最終的輸出也是只能燒錄到藍光片,使用支援3D藍光播放機播放(連接相容的3D顯示裝置電視機或投影機等)。

實際觀看拍攝後處理好的3D立體影片,以家用機來說,記錄高達34mbps的流量,畫質已達一定的水準,色彩飽和與解析度都能得到令人滿意的效果。
3D立體的效果層次分明,拍攝時只使用TD1自動視差調整的畫面,視差的調整與結果都相當符合現場環境的配置。
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-9 13:04:57 | 顯示全部樓層
總結
和機器多日相處和使用之後,驚訝的發現,現在家用攝影機的進化,已經不可同日而語,
機器的設計相當的人性化,不會因為多了3D的拍攝功能,而讓人卻步,相反的因為已經
考慮到初級使用者和進階玩家的需求,很多3D拍攝操作功能相當的直覺而明顯,
不用費心去擔心要去記憶一堆複雜的操作組合,直接直覺的切換3D與2D
即使是進入手動模式,在瞬間也可以切換到人工智慧自動模式,
拍出具有一定水準的3D生活紀錄影片。
在3D的支援上更是將最複雜與難懂的視差調整交給TD1智慧調整,
當然在目前電子技術成熟的現代,無帶無機械硬碟的紀錄,也將機器體積與穩定性大大的縮小與簡化了

TD1的裸眼監看視窗能夠在拍攝同時及時看到3D效果,
不過裸眼顯示的解析度與亮度問題,目前仍是大家未來努力的方向,
還有MVC的影片在電腦的作時間軸的編輯與直接燒錄至藍光播放器,
而終端的輸出顯示設備只能與3D相容的部分顯示器播放,仍是未來有待改善的方向。
不管如何,總算在家用機市場上,已經具有相當實用的產品,雖然輸出與編輯端仍有相當努力的空間,
但是先儲存這些格式的內容,等待未來編輯軟體成熟之時,再度編輯一次,作為生活紀錄的回憶,也未嘗不可啊。

評分

參與人數 8名聲 +103 精幣 +58 收起 理由
布萊恩 + 50 精品文章
Fred + 20 + 30 精品文章
daren + 2 + 2 精品文章~ 詳實
發哥 + 2 + 2 精品文章
詹S + 2 + 2 報導詳實又精彩
len1978 + 10 + 10 寫的很好~
525i + 2 + 2 精品文章
KOBSS + 15 + 10 精品文章

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2011-4-12 08:43:05 | 顯示全部樓層
感謝版大辛苦的測試分享...

評分

參與人數 1名聲 -1 精幣 +1 收起 理由
KOBSS -1 + 1 這裡不允許這種賺積分方式喔

查看全部評分

回覆 支持 反對

使用道具 舉報


發表於 2011-4-14 19:34:44 | 顯示全部樓層
本文章最後由 tuyhl 於 2011-4-14 19:39 編輯

不好意思,
日前看到的TD10是Sony的Handycam
所以是指JVC這台TD1才是真正的家用首發囉?還有他的電池是在哪邊:O
只有看到DC孔
回覆 支持 反對

使用道具 舉報


發表於 2011-4-14 22:07:59 | 顯示全部樓層
的確是家用機世界首發 ; 台灣發表的比較晚 .
回覆 支持 反對

使用道具 舉報


發表於 2011-4-14 22:13:29 | 顯示全部樓層
我直接複製asa寫的 [ 右側把手位置與電池置放處,電池設計隱藏方式,顯得整潔多了. ] 對吧 !
回覆 支持 反對

使用道具 舉報


發表於 2011-4-15 00:08:30 | 顯示全部樓層

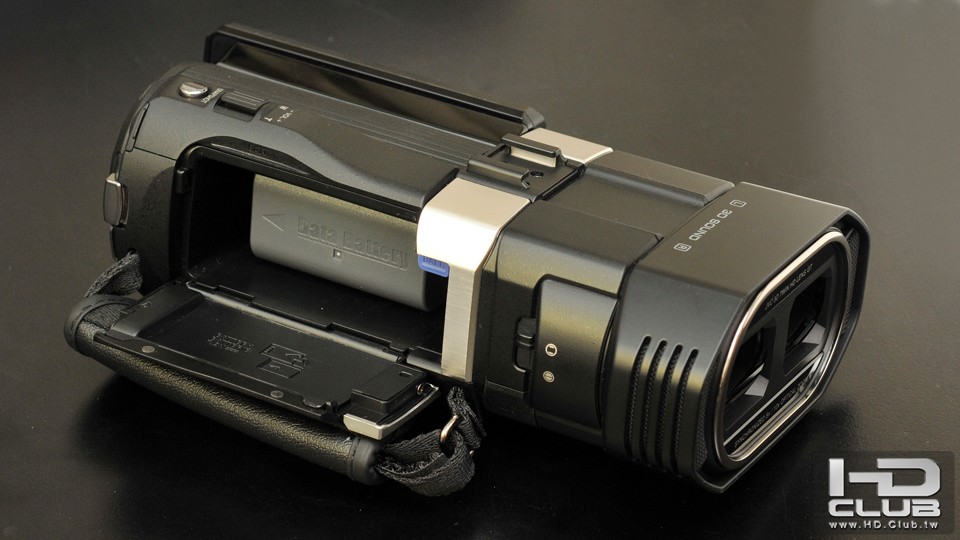

幫忙補一下貼圖,電池的位置。

回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-15 07:49:21 | 顯示全部樓層
不好意思,
日前看到的TD10是Sony的Handycam
所以是指JVC這台TD1才是真正的家用首發囉?還有他的電池是在哪 ...
tuyhl 發表於 2011-4-14 19:34

一開始我拿到機器時,也在尋找置放電池的位置,終於在手把處發現隱藏的艙門,打開還真的別有洞天啊,出奇的寬敞。真不知道除了必要的鏡頭之外,電路板塞在哪裡了。
回覆 支持 反對

使用道具 舉報


發表於 2011-4-19 00:13:56 | 顯示全部樓層
報告版大,1.(AVC-HD SIDE BY SIDE 960*1080 60i TXP 17M流量)
   下載點: TXP 960*1080 60i S-B-S 3D 17M流量 這一個下載點的檔案已經不存在了,能補一下嗎?
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-19 08:19:21 | 顯示全部樓層
報告版大,1.(AVC-HD SIDE BY SIDE 960*1080 60i TXP 17M流量)
   下載點: TXP 960*1080 60i S-B-S 3D 17M ...
babyfish0226 發表於 2011-4-19 00:13

已處理,謝謝
回覆 支持 反對

使用道具 舉報


發表於 2011-4-19 09:08:42 | 顯示全部樓層
已處理,謝謝
asa00322 發表於 2011-4-19 08:19


謝謝版大,影片的效果還滿讚的!
回覆 支持 反對

使用道具 舉報


發表於 2011-4-23 13:57:54 | 顯示全部樓層
本文章最後由 jyc3 於 2011-4-23 16:02 編輯

這兩天也弄了一台來玩...
請問一下,我用HDMI透過pioneer LX83接上JVC自家的X7.

不過播放3D時卻只能顯示720p(FP) 或是 1080i(SbS)....
請問樓主測試時有這個現象嗎?
謝謝

By the way,這台的2D Photo拍的真是爛啊!都糊成一片
搞不懂JVC怎麼這點作那麼差??
回覆 支持 反對

使用道具 舉報


 樓主| 發表於 2011-4-23 14:25:18 | 顯示全部樓層
這兩天也弄了一台來玩...
請問一下,我用HDMI透過pioneer LX83接上JVC自家的X7.

不過播放3D時卻只能顯示720 ...
jyc3 發表於 2011-4-23 13:57

拍攝時要選擇影片格式 mvc,不是acvhd
回覆 支持 反對

使用道具 舉報


發表於 2011-4-23 16:01:43 | 顯示全部樓層
拍攝時要選擇影片格式 mvc,不是acvhd
asa00322 發表於 2011-4-23 14:25


確定已經選了MVC.....  不過還是如此.所以才很困惑
回覆 支持 反對

使用道具 舉報


發表於 2011-4-23 16:46:11 | 顯示全部樓層
確定已經選了MVC.....  不過還是如此.所以才很困惑
jyc3 發表於 2011-4-23 16:01


不死心,剛才再試了一下,把機器直接接到投影機....
總算出現1080i(FP)了.看來是線材的關係.
回覆 支持 反對
