自行組裝的HTPC準系統技術分享

funbin

本文章最後由 funbin 於 2011-5-17 18:29 編輯

自行組裝的HTPC準系統技術分享
系統零件：

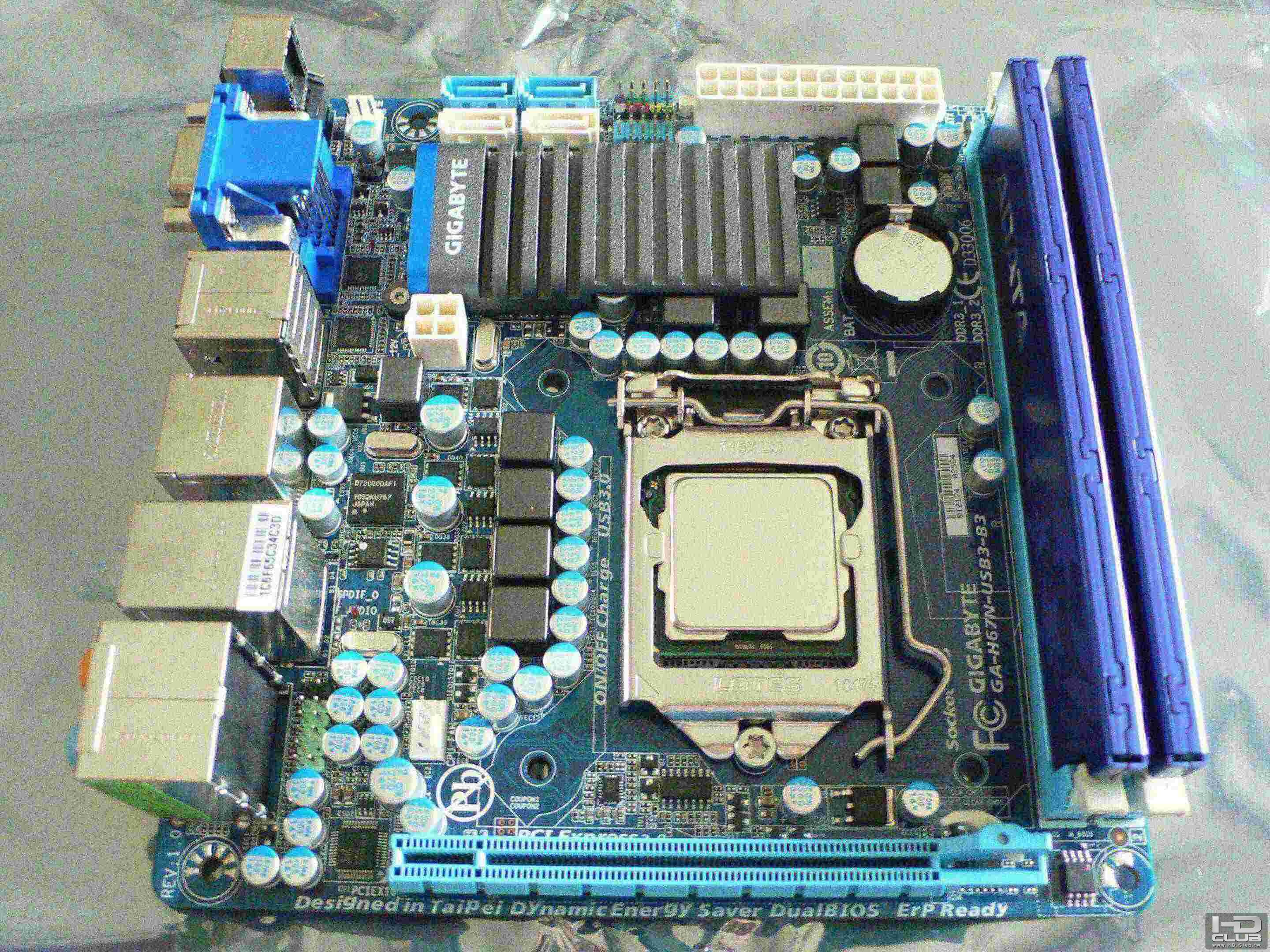

主機板 : 技嘉 H67N-USB3-B3 ITX MB產品
         規格尺寸為Mini ITX 17 x 17cm
CPU : intel I5 2500K
RAM : 威剛 1Gx2
系統碟 : Kingston SSD 64G

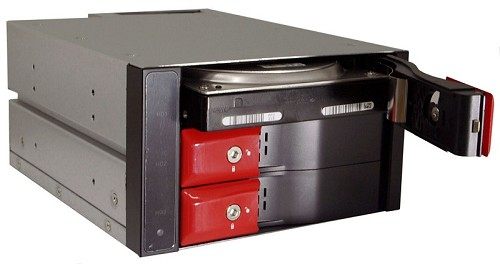

CyberSLIM S603 3.5吋 硬碟5槽內接盒 ( 2轉3 )熱插拔硬碟盒

001-

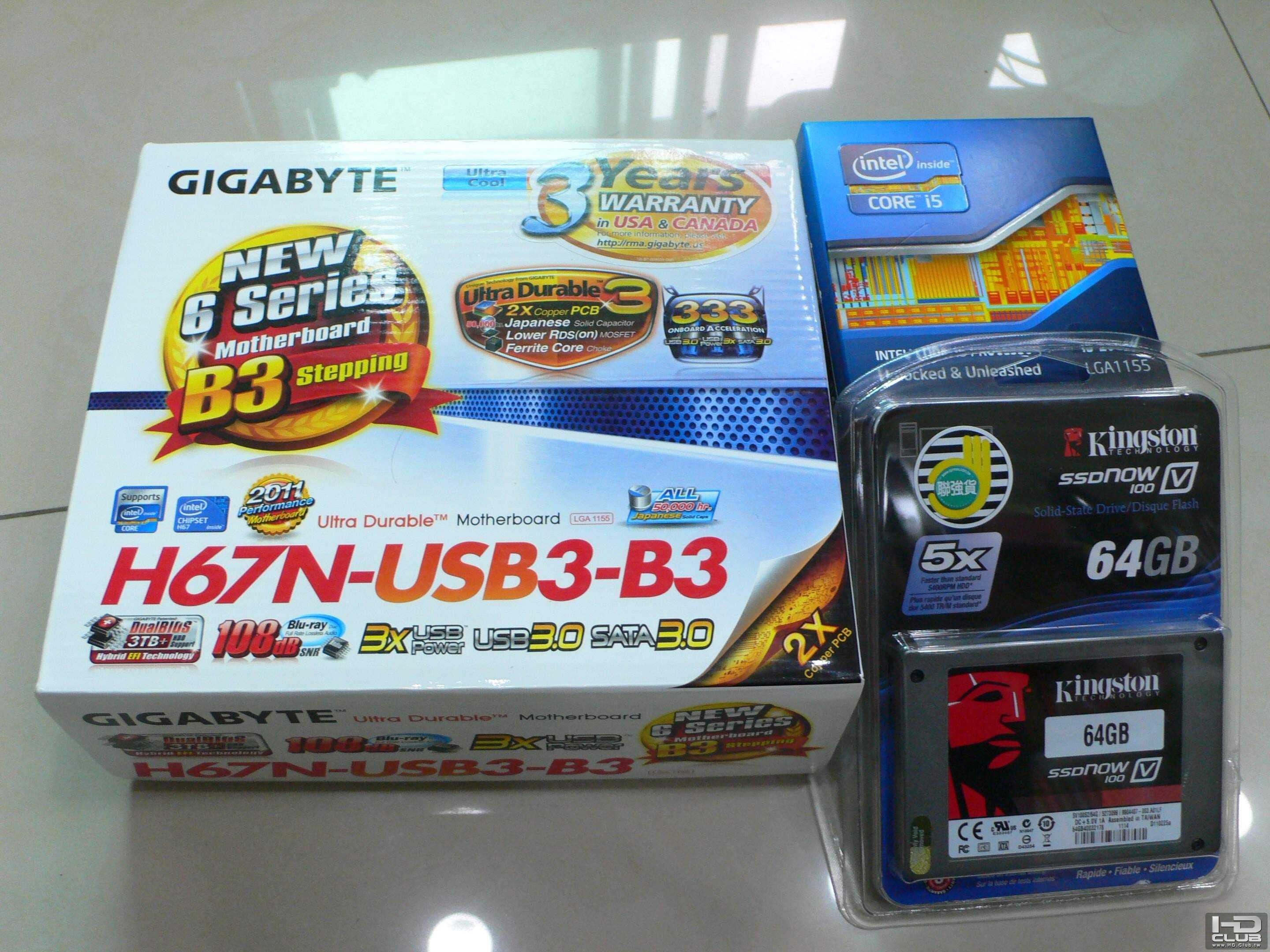

組裝的電腦零組件

002-
主要零件安裝完成

003-

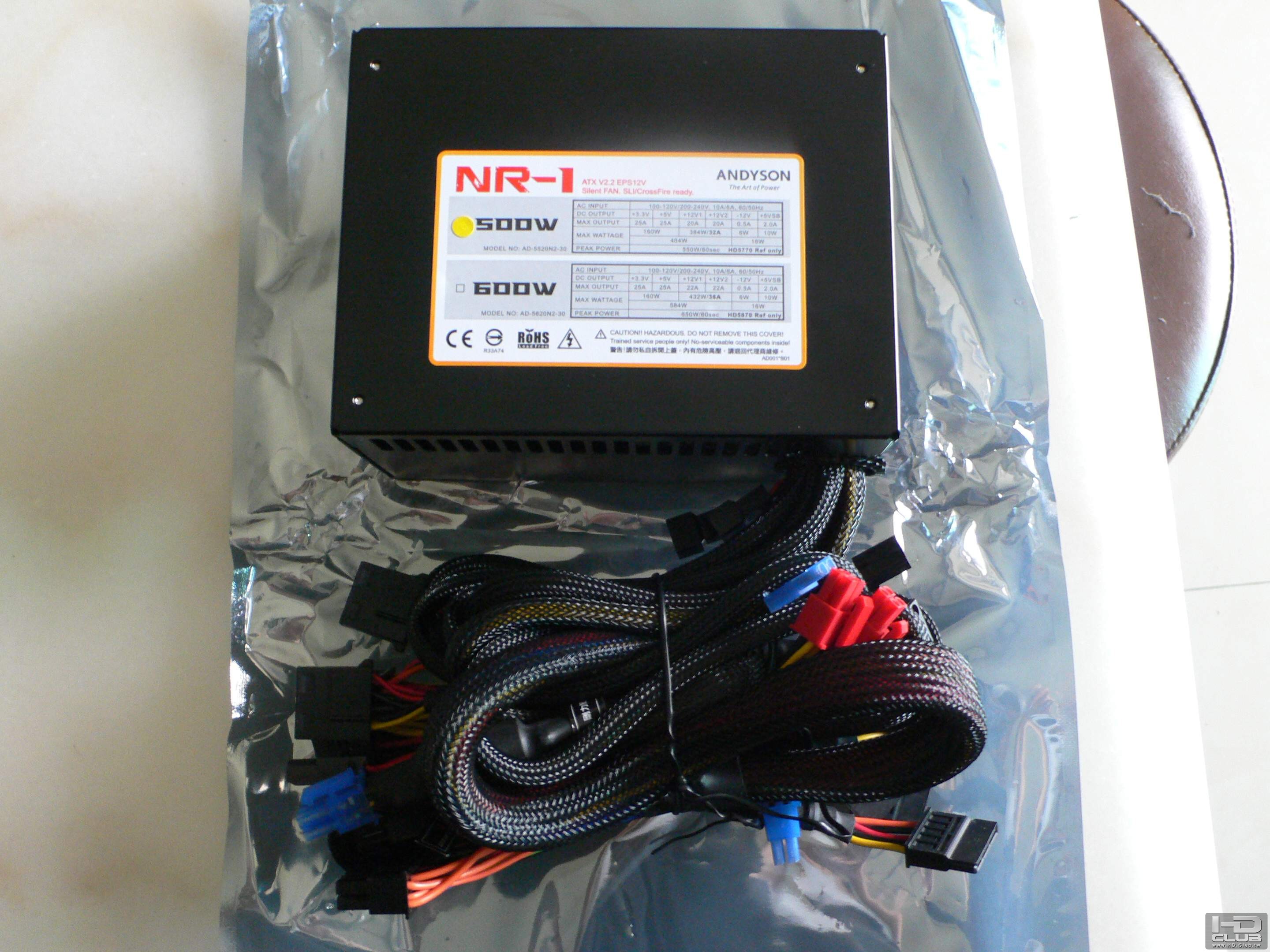

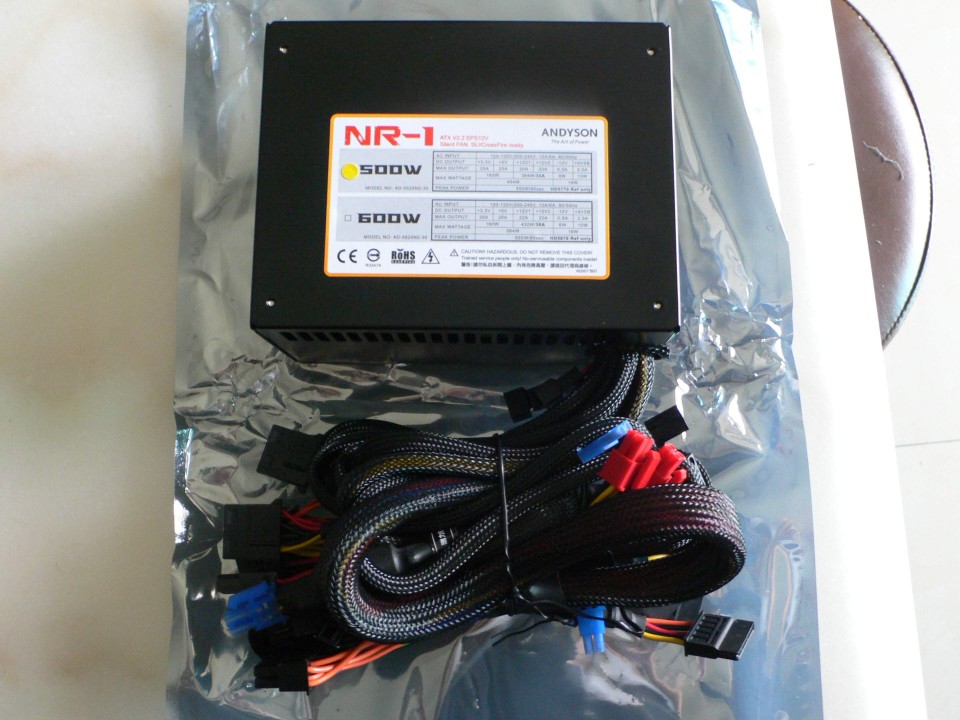

短機身的500Ｗ電源供應器

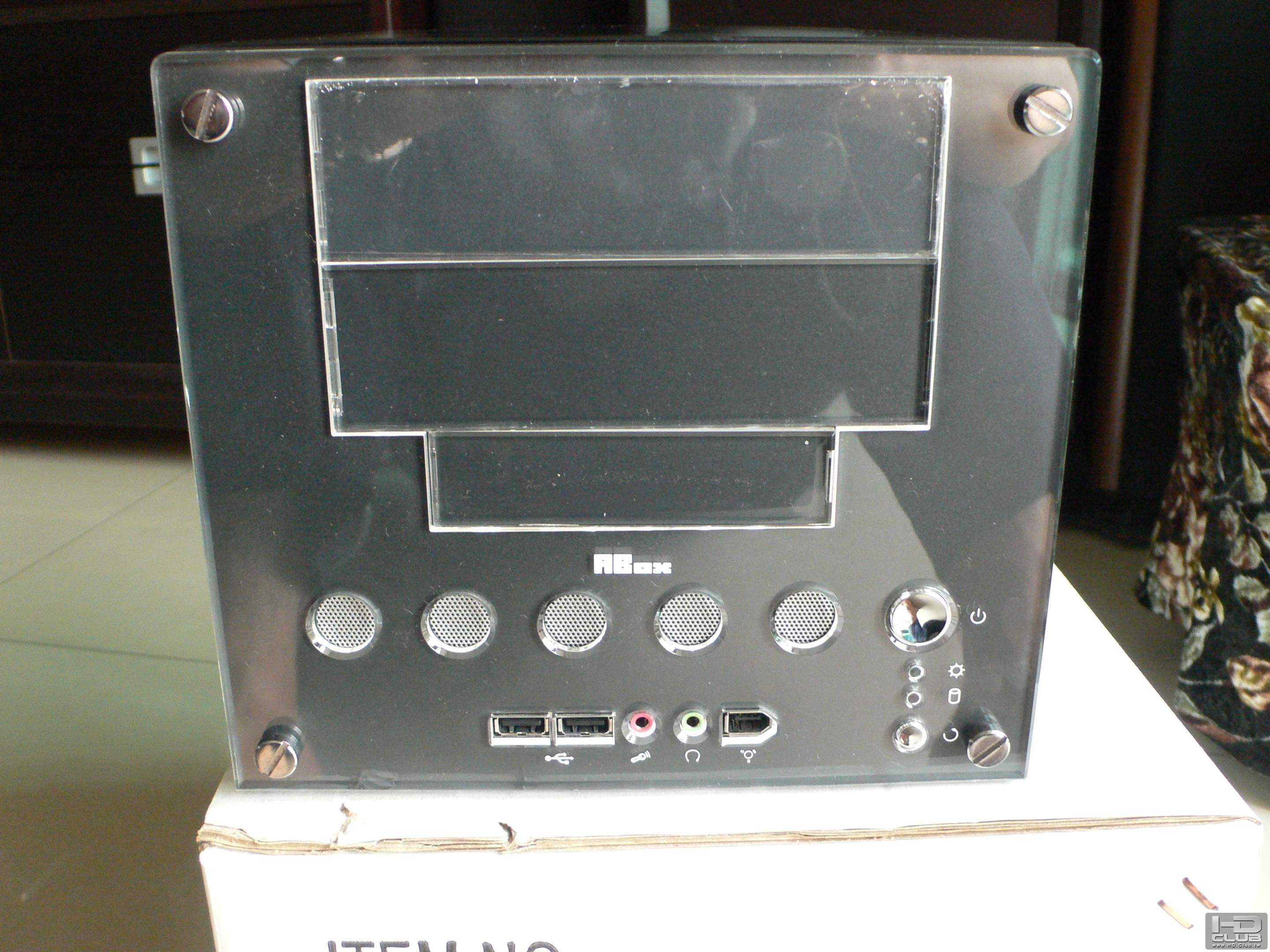

004-

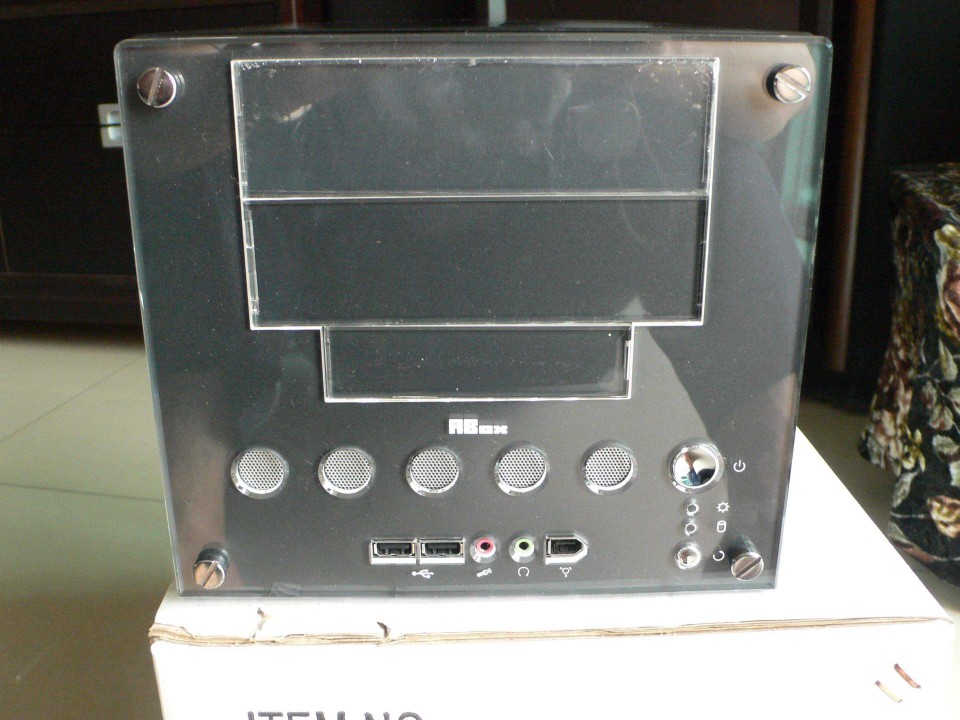

空機殼正面

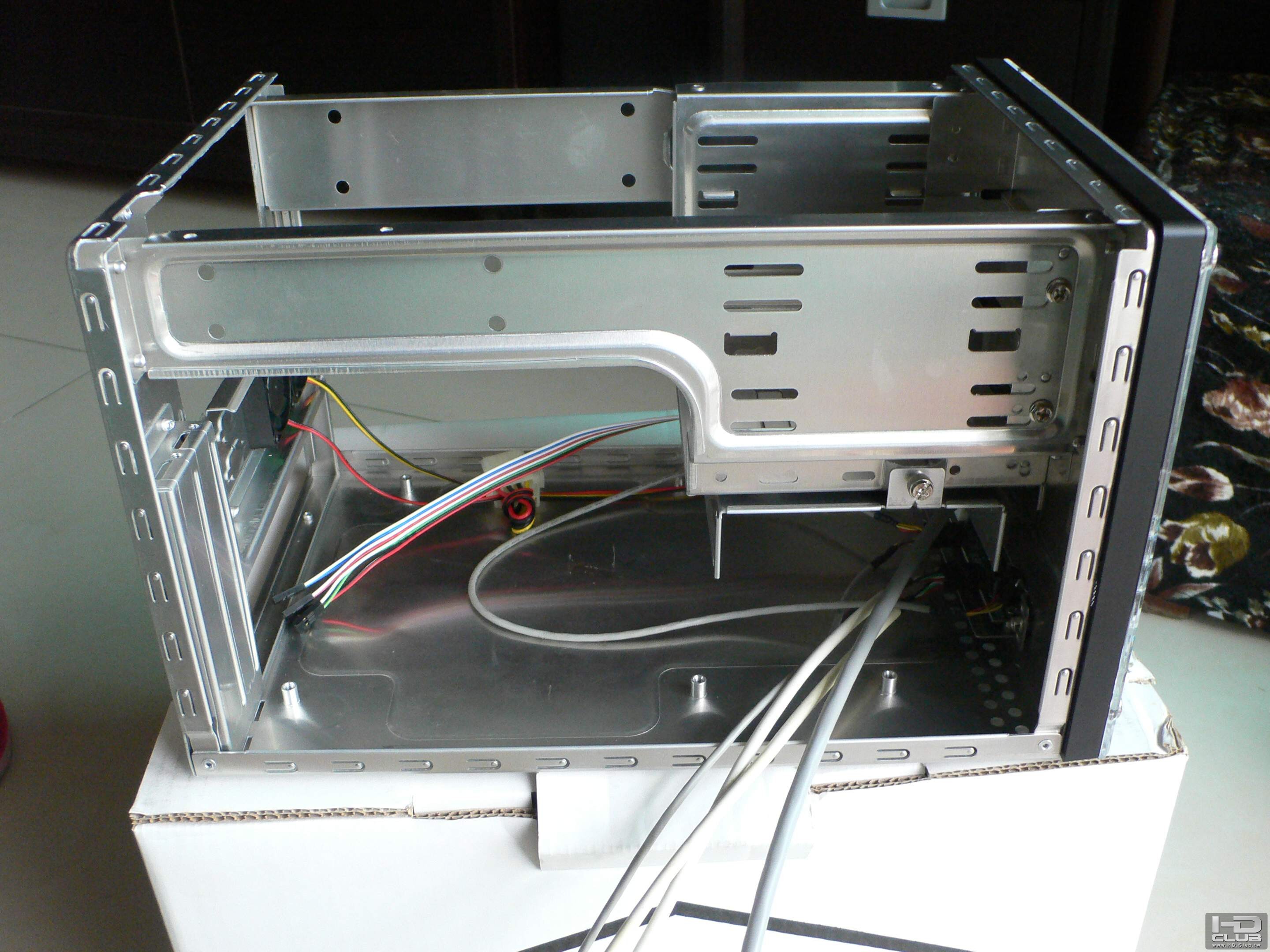

005-
空機殼側面

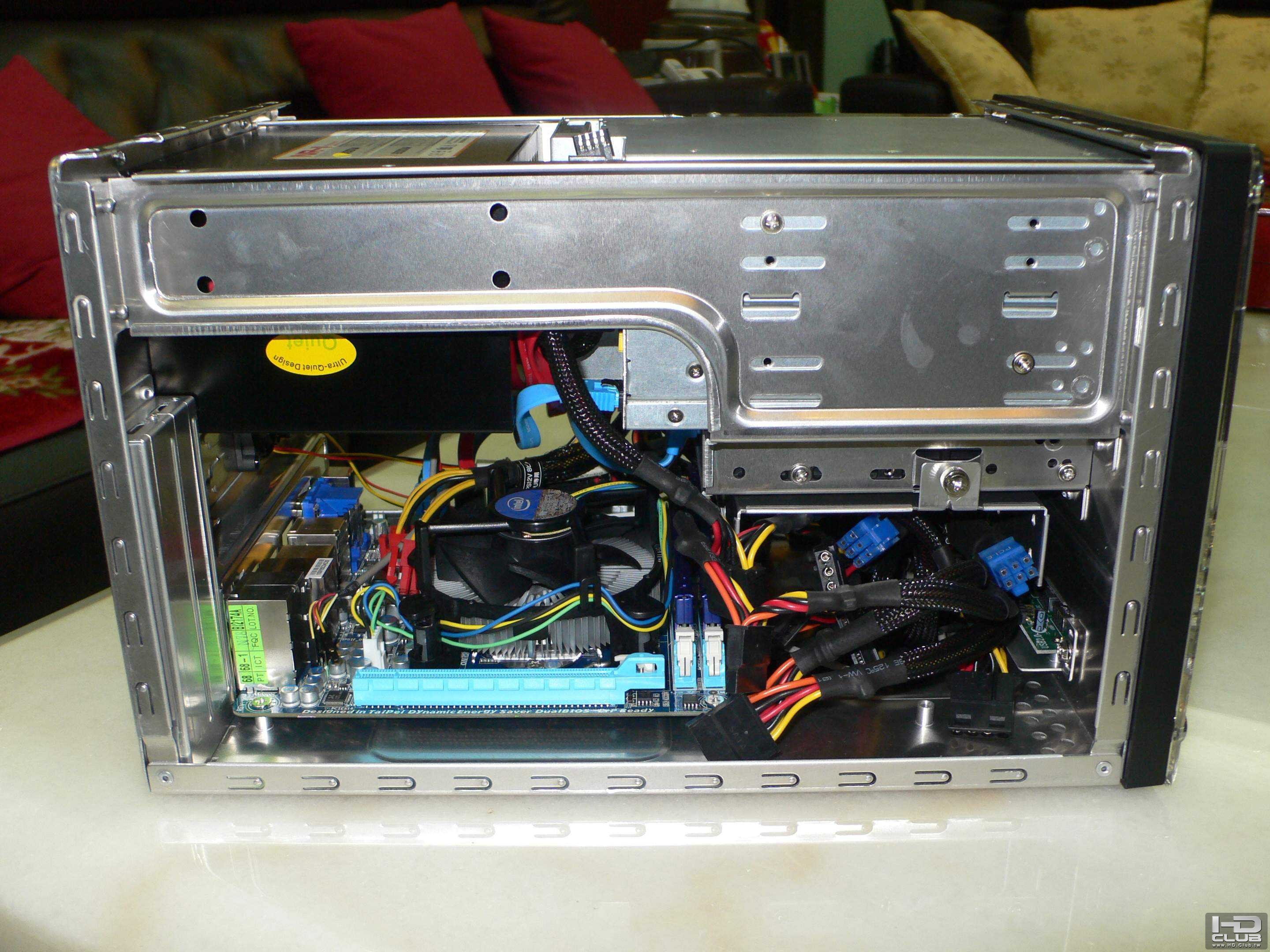

006-
組裝完成側面

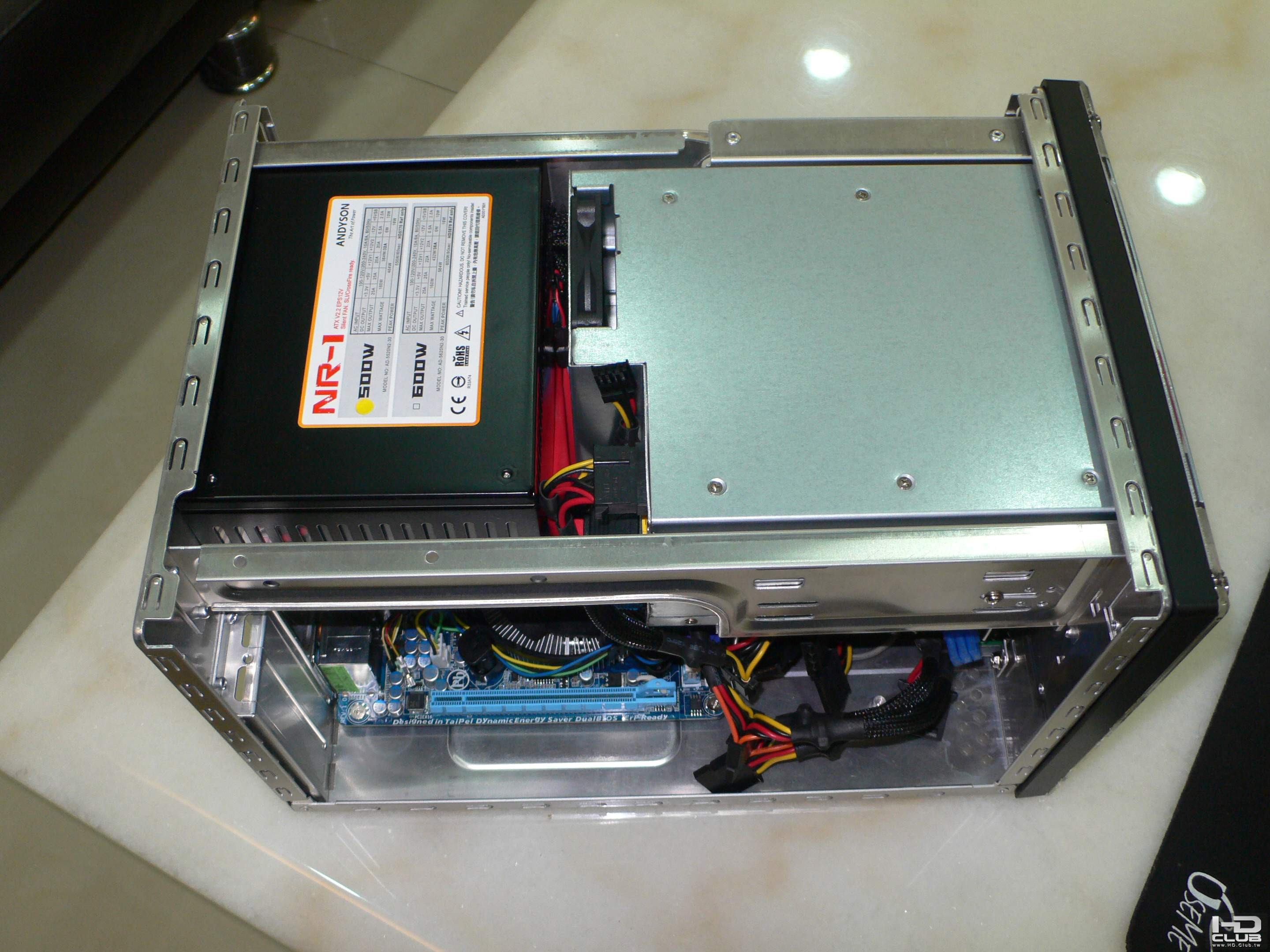

007-
組裝完成上面

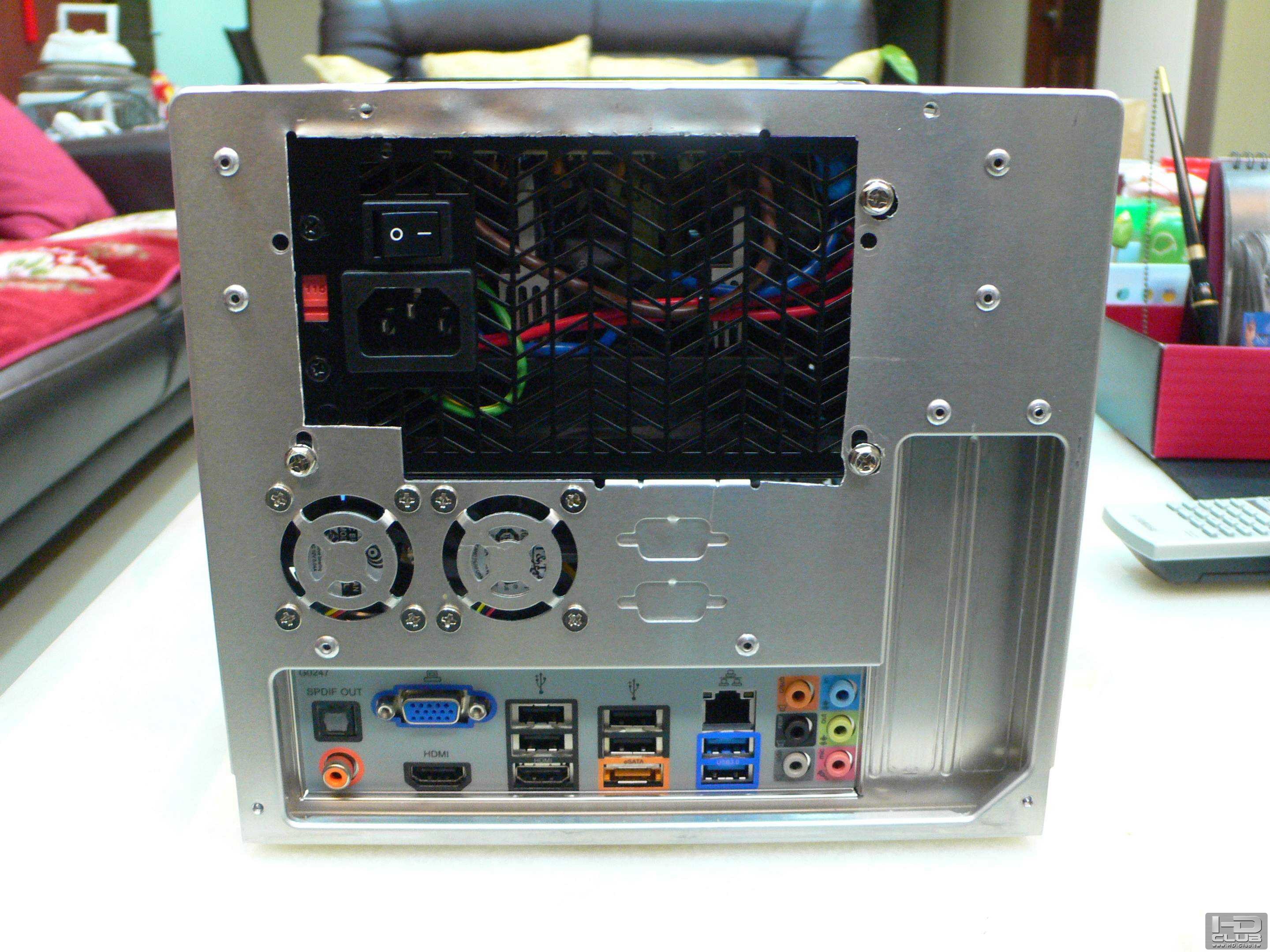

008-

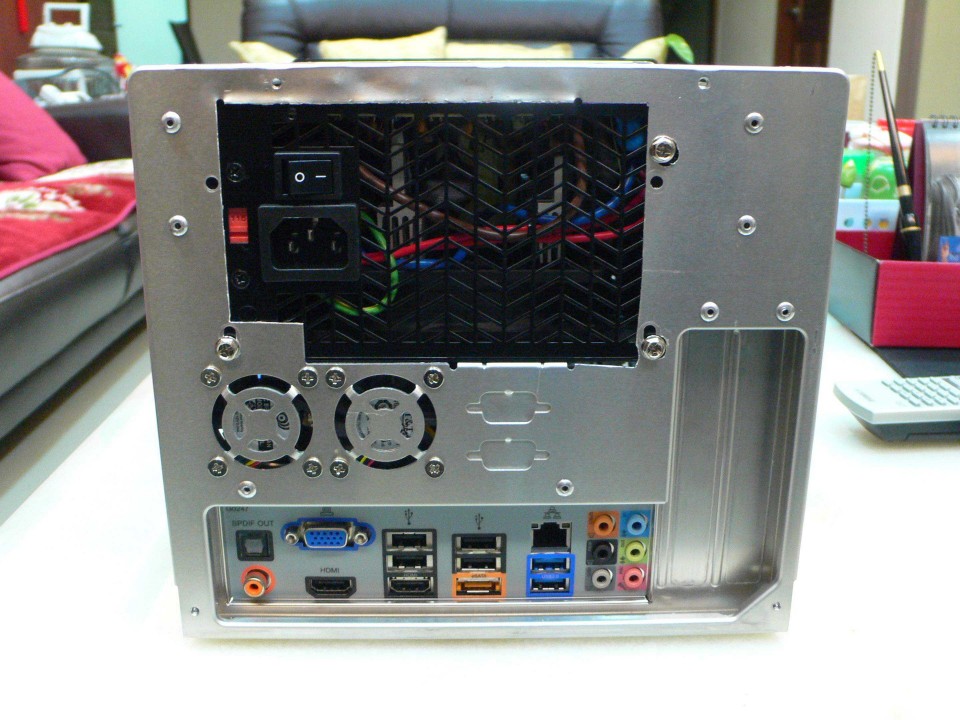

組裝完成後面-
安裝電源供應器的位置有加大，才能安裝正常的電源供應器

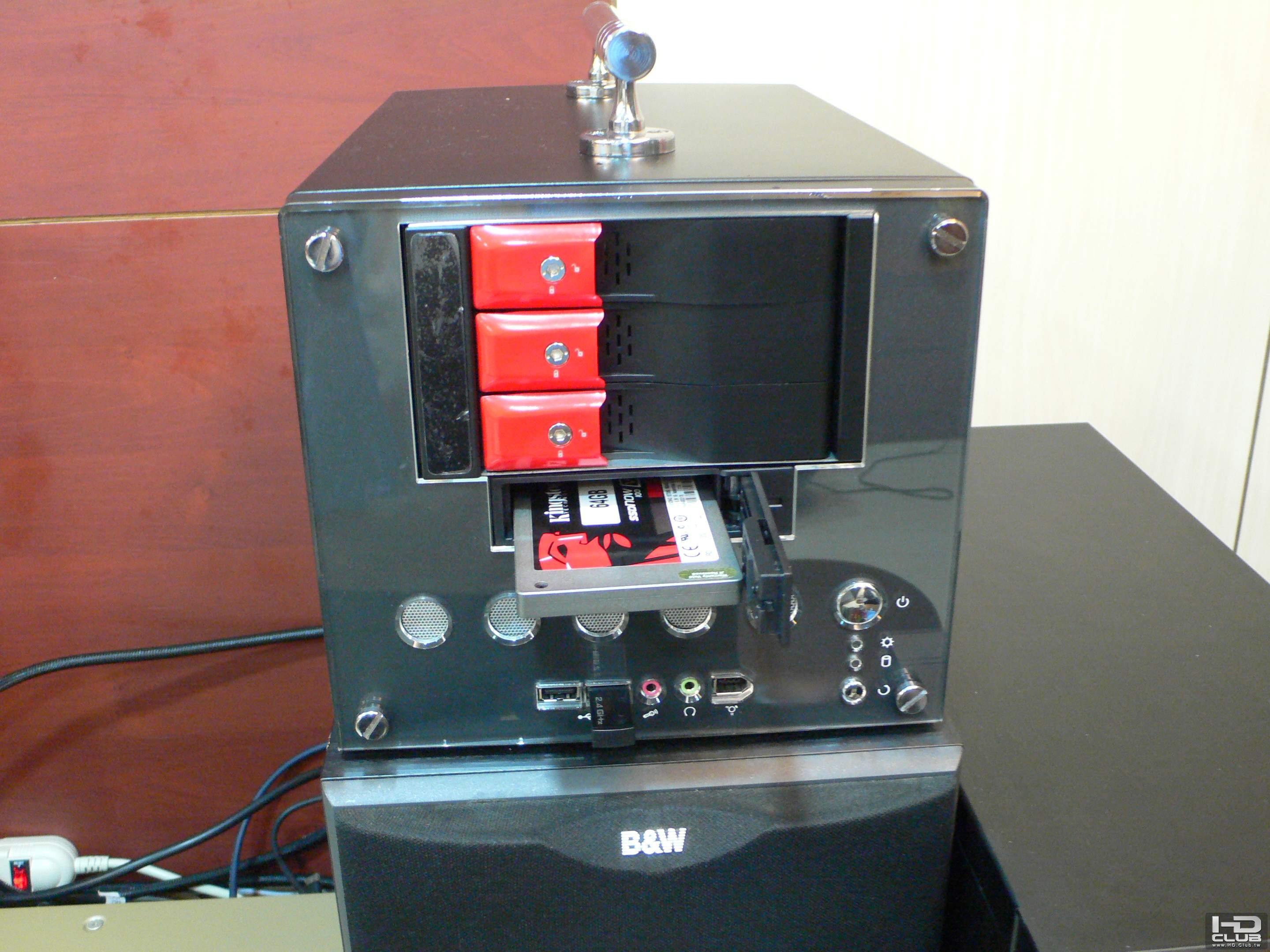

009-
64G-SSD安裝

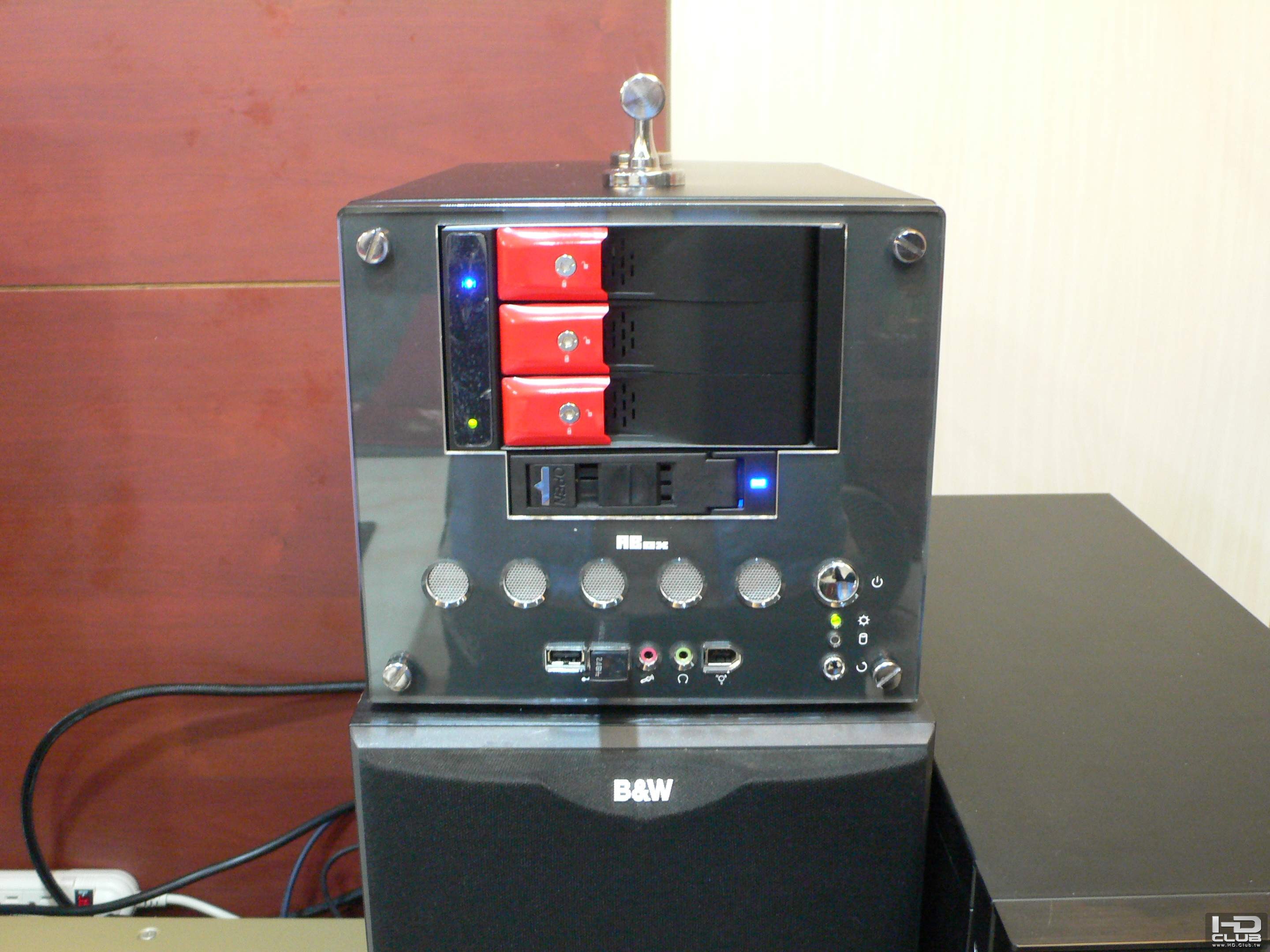

010
正面完成
加裝一組２轉３硬碟抽取盒

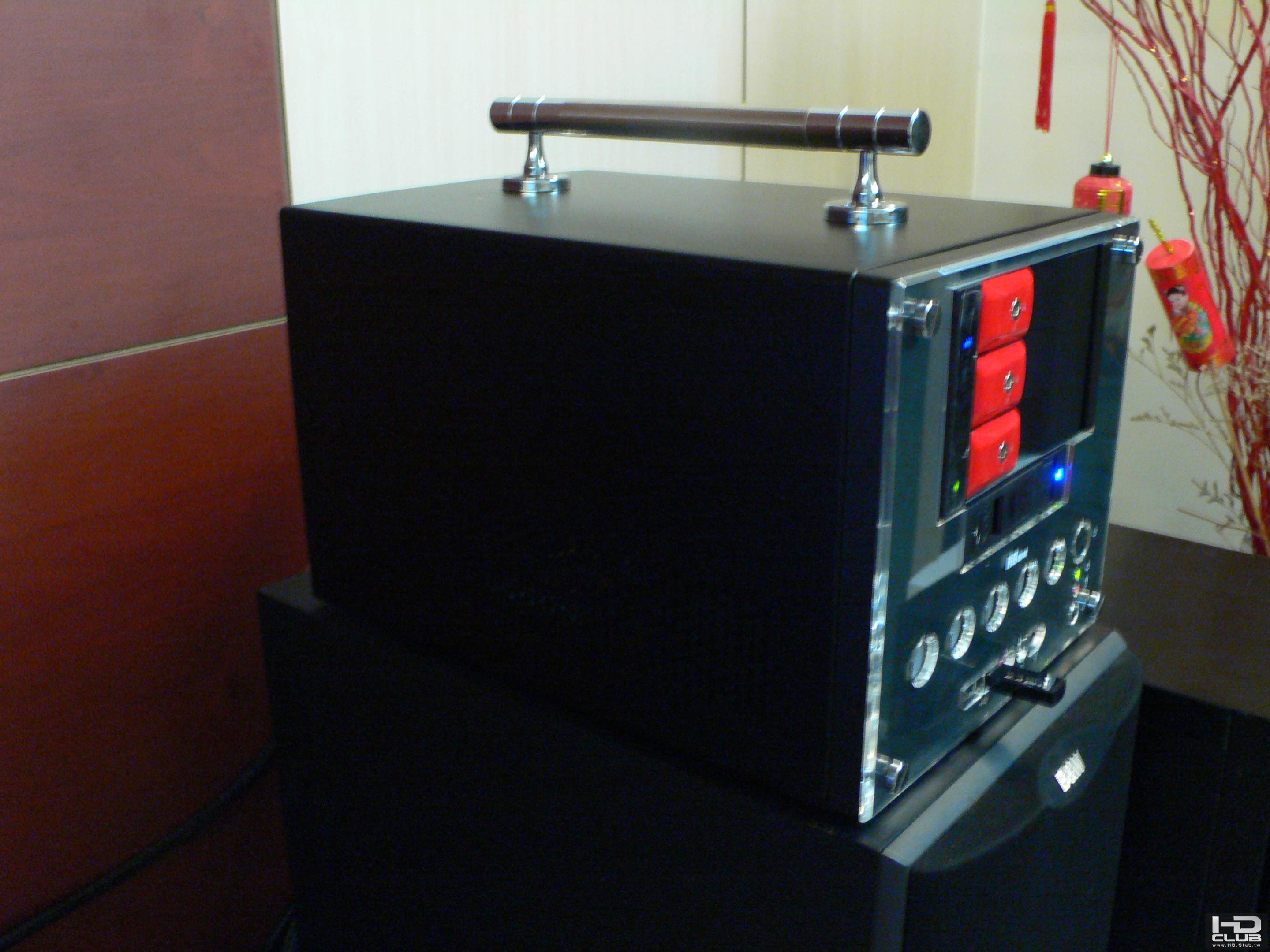

上面加一組五金行買的提把！

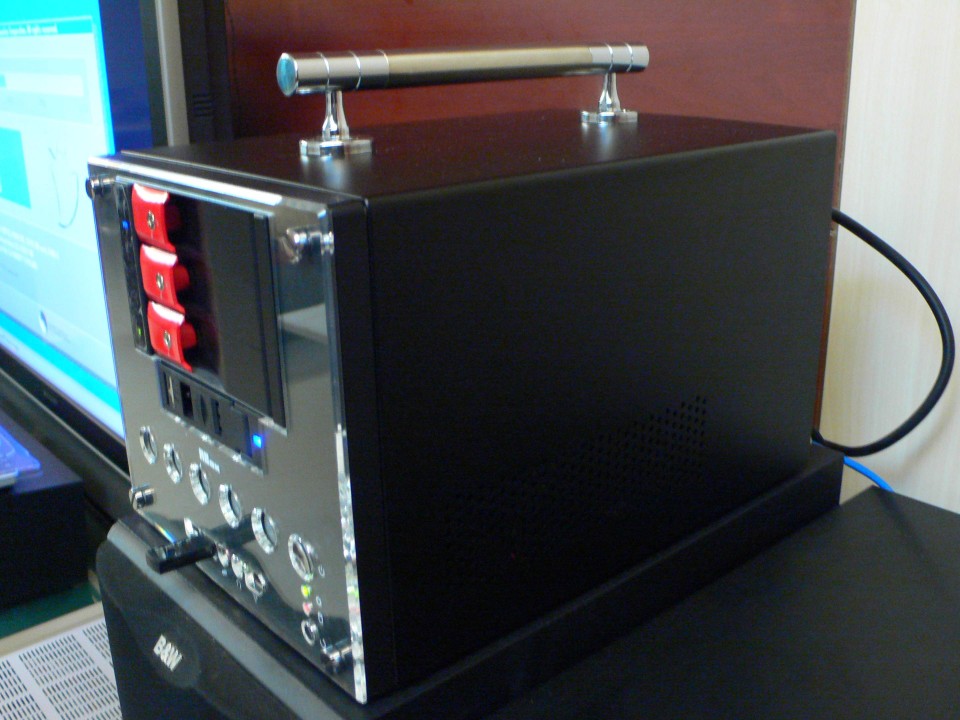

011
側面

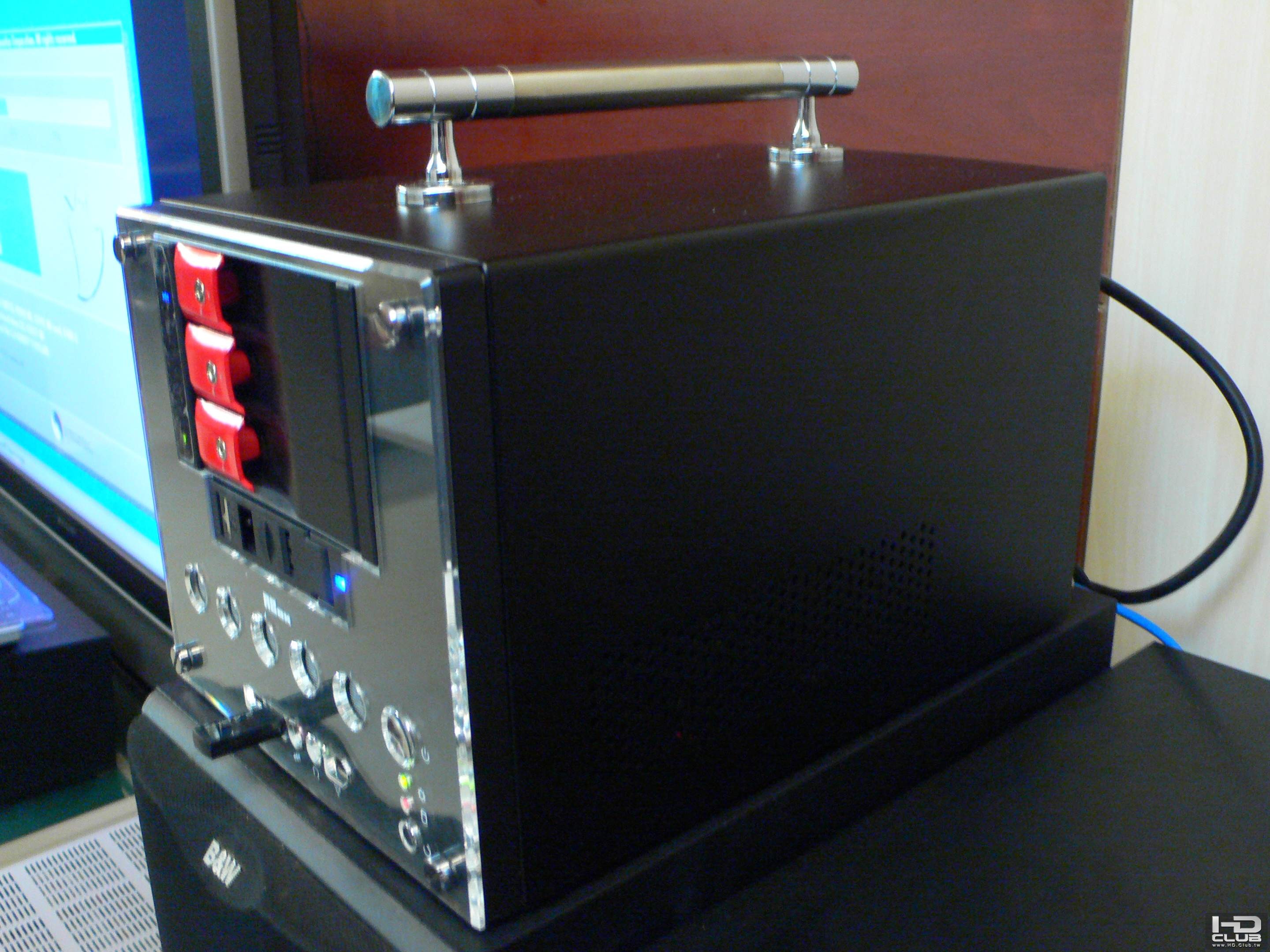

012
側面

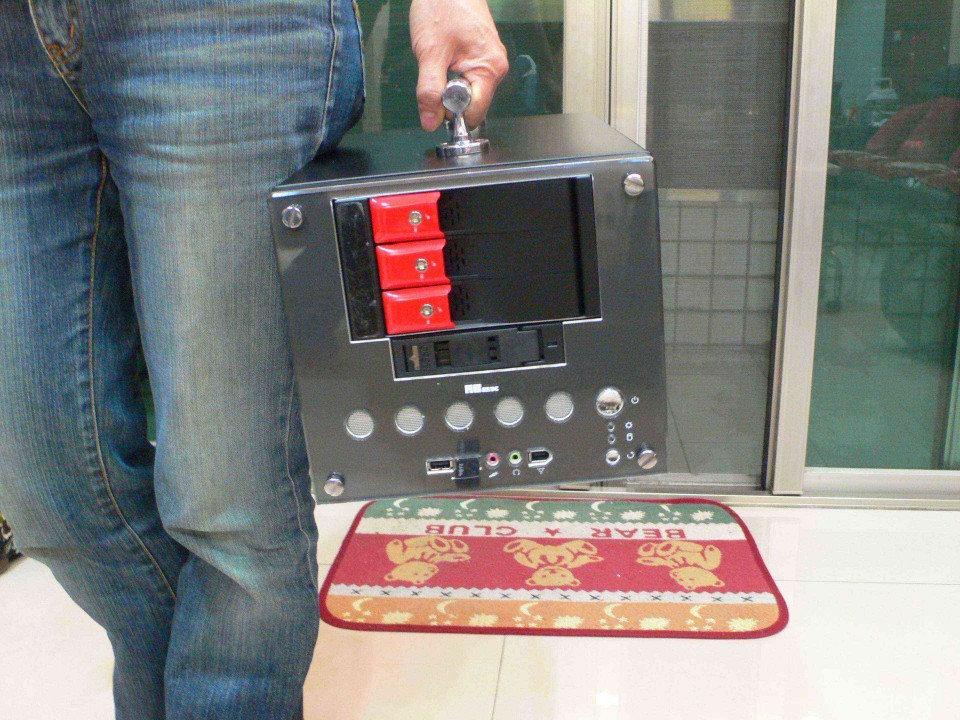

013

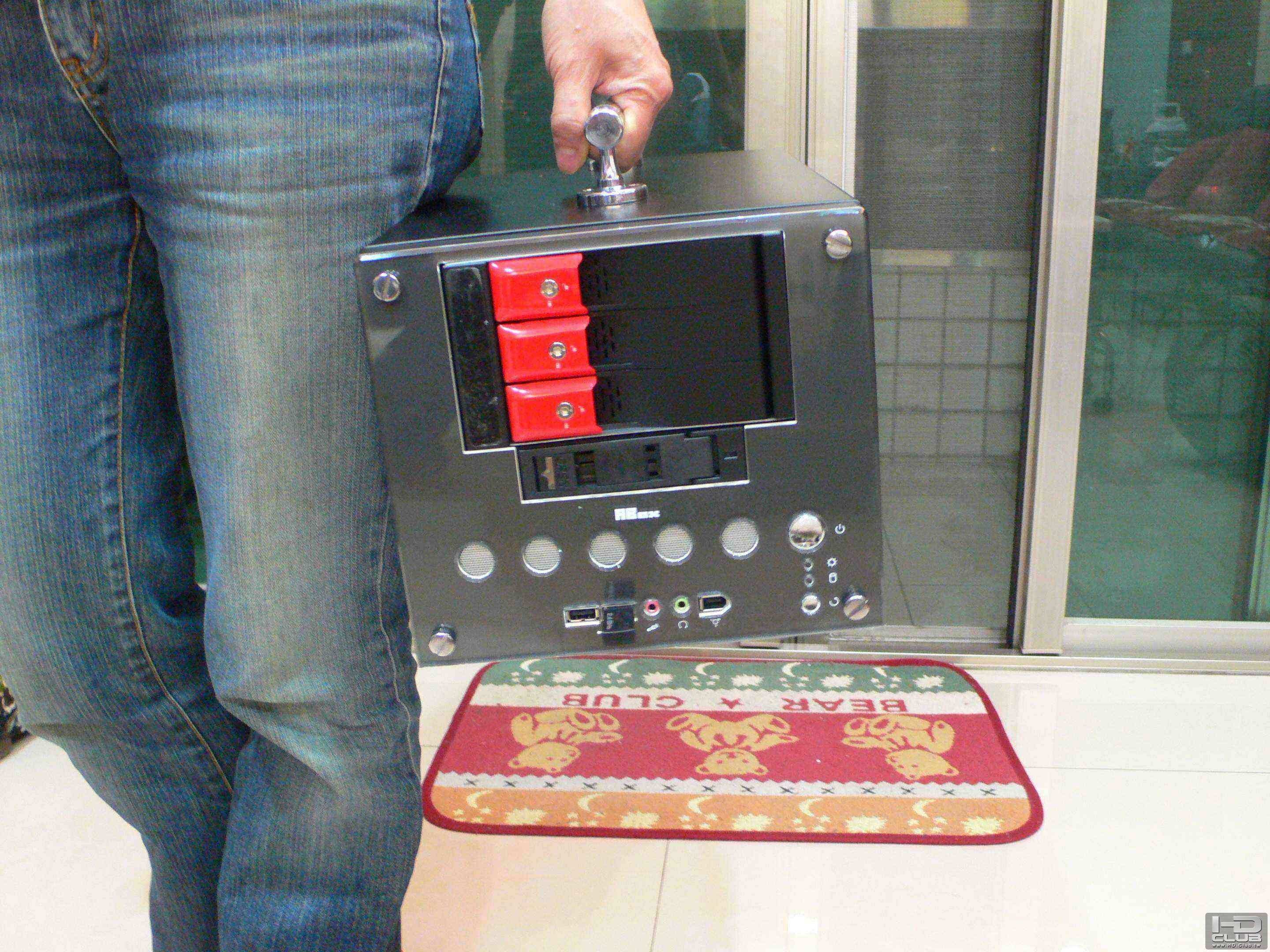

有提把攜帶方便！
組裝完成後
測試所有的播放
擴大器使用的是山葉的RX-V1900
數位輸出給擴大機能支援所有的高清音效格式
測試３Ｄ影片播放順暢
給有需要組HTPC電腦的朋友參考！

asom

最近又要再組一台HTPC剛好此篇文章可以當作一個參考非常感謝，有個問題想請教一下目前新的1155腳位的i3 i5系列CPU與主機板要如何搭配才可支援DTS HD與True HD音效還是說都有支援了，謝謝

pansc

最近也一直在等待新的1155的板子問題能快處理...

不過發覺好像還是有一堆問題...跟朋友討論結果是...
應該是CPU本身有問題...只是intel不願自已說CPU有問題才去改晶片組的問題...
結果還是有人會有凍結的問題...

我想可能要再等一段時間新製成的CPU問題可能會比較少...

Fred

本文章最後由 Fred 於 2011-5-18 12:30 編輯

方兄:

   你這台MB上的雙HDMI輸出 , 對應TMT5/PDVD10不是很理想 (單純單HDMI輸出很OK) , 改天要想個辦法才行 , 除此之外這是最輕巧的HTPC之一了

唯、昕

回覆 1# funbin
懇請讓小弟請教一下
您是用HDMI輸出影像還是使用VGA?
小弟讓影像從6850HDMI孔輸出
卻出現播放影片些微LAG的情形
但是播放另一支影片卻正常無恙↓
http://www.hd.club.tw/redirect.p ... 0787&ptid=95355

LJL

本文章最後由 LJL 於 2011-5-18 08:42 編輯

回覆 3# pansc
pansc 兄
小弟同您閒聊兩句 您聽聽就好
關於凍結的問題 是因為 c3/c6 省電功能與 ram 不匹配 其中 bios 升級是關鍵
目前解法是關閉 cpu c3/c6 省電功能 ，不過小弟很多年前開始的各種組態pc 從來就是關閉這功能的,無論輕微或嚴重 cpu c3/c6 省電功能是嚴重影響影音畫質的選項是必關的功能

以純影音播放環境而言 目前的 1155 架構在正確設定下，是小弟個人認為有史以來性能最讓小弟滿意的組態，以 pansc 兄 的器材 可以發揮應有的水準

這是小弟的設定及安裝的程式
http://www.hd.club.tw/thread-94023-1-1.html

pansc

其實這問題早就一直在注意了...

我跟朋友其實組裝電腦的數量也不少...也認識不少光華的朋友...
這次出的問題...不少光華店家的人都說其實是cpu出的問題比較大...
只是因為intel不願意把cpu重新回收...才利用晶片出錯方式把晶片回收...
反正主機板的費用比較低...而且反正intel跟主機板廠做協調就好了...

知道的是比較早期發售的cpu問題比較多...後期可能有修正...
跟ram的搭配性也是認顆粒的廠牌...

因為自已想要玩的...所以當然不願意買到有問題的...
LJL大您的設定真的不錯哦...參考一下...

花錢能解決的是小事...花錢不能解決的才是大事...

funbin

回覆 2# asom
只要是1155腳位的cpu都可支援DTS HD與True HD音效

funbin

回覆 5# 唯、昕

我是用HDMI輸出影像及聲音，藍光iso或檔案ts播放時無停頓的情形發生，順暢到底！

funbin

回覆 6# LJL

主機剛裝好時，當機頻頻，尤其在切換解晰度時整個畫面死當。
幸虧透過Fred兄請教LJL兄才順利解決當機問題！
那就是關閉 cpu c3/c6 省電功能 ，cpu c3/c6 省電功能是嚴重影響影音畫質的選項是必關的功能。

GA-H67N-USB3-B3主機板的二個選項

CPU Enhanced Halt (C1E) (Intel C1E功能) (註)
此選項提供您選擇是否啟動Intel CPU Enhanced Halt (C1E) (系統閒置狀態時的CPU節能功能)。
啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。若設為「Auto」，BIOS會自動設定此功能。 (預設值：Auto)
請關閉：Disabled)
C3/C6 State Support (註)
此選項提供您選擇是否讓CPU進入C3/C6狀態。啟動此選項可以讓系統在閒置狀態時，降低CPU時脈及電壓，以減少耗電量。
此選項將比C1狀態進入更深層的省電模式。若設為「Auto」，BIOS會自動設定此功能。 (預設值：Auto)
請關閉：Disabled)
非常感謝Fred兄及LJL兄幫忙！

sna2176

"關閉 cpu c3/c6 省電功能"會不會成為處理器的致命缺點...
這樣一來標榜省電的功能就無用了....

asom

回覆 8# funbin

感謝您的解答,我再來好好考慮一下要如何搭配以符合我需求又最省錢的方式組一台HTPC ITX主機

song0391

光是那一塊主機板就不便宜,加上cpu更是........,不過看電影時就忘記了,一切都值得!!

Fred

其實這問題早就一直在注意了...

我跟朋友其實組裝電腦的數量也不少...也認識不少光華的朋友...
這次出的問 ...
pansc 發表於 2011-5-18 10:37

pansc兄的ELAC應該RUNIN的差不多了吧

wei-wei

小弟最近也想組一部 compact 3d htpc 兼24hr下載機, 如依樓主的配備組合不知合不合適, 會不會太耗電或傷基板, 網兄有何建議?

funbin

回覆 15# wei-wei
這樣的組裝配備下，長時間運作只知熱度不會增加太多，風扇一直在低噪音下運轉！
耗電未曾用儀器測量無法給你回答，只要熱度不要長熱，應該不太容易傷主機板！

wei-wei

回覆 16# funbin

感謝funbin兄回復, 小弟已有所譜了! 另再請教funbin兄, 各組件約需花多少錢? 感恩!

funbin

本文章最後由 funbin 於 2011-5-23 19:38 編輯

回覆 17# wei-wei
價格可自行再詢價

wei-wei

回覆 18# funbin

再度感謝funbin兄不厭其煩提供資訊, 小弟級數不足無法向您加分!

rockmanxmax

感謝大大分享HTPC心得~
配上HDD熱插拔模組真是不錯的想法
體積與擴充性兼備的方案!
