應觀眾要求，特成立Mitsubishi HC-4000 用家俱樂部。


相關討論:
[分享]精研團購之HC4000簡單開箱
[討論]三菱HC4000投影機，畫質得到極高評價的原因
[精研團購]投影機中的明珠，HC-4000限時限量精研團購(名額已滿)
[精研評測]DLP小鋼砲 , 三菱LVP-HC4000 Full HD投影機
[精研活動公告]三菱LVP-HC9000D(3D)HC4000(2D)投影機體驗會[台北市]
[分享]三菱投影機 HC-4000的灰階校正心得

黃小明

請問大家都怎麼調整,謝謝!!

psj

剛剛在看說明書
第41頁竟然說亮點和暗點是正常現象@@
之前用的pe7700我記得還有一年亮暗點保固說....

len1978

本文章最後由 len1978 於 2011-7-30 02:06 編輯

請問大家都怎麼調整,謝謝!!
黃小明 發表於 2011-6-4 11:20

投影機的投影畫面基本設定可參考30樓。
投影機與播放機的影像基本設定可以參考93樓。


------------
在AVS FORUM的HC 4000討論貼中，有一位bishopt網友提供關於HC 4000的資訊整理：

原文在此：http://www.avsforum.com/avs-vb/showthread.php?t=1331261
其中關於Service menu的進入方式以及HDMI線長度的設定(訊號)等如下所示。
有需要的人可以試一下。

Service menu Access:
up/down/enter on the Projector at same time.

HDMI Cable Length setting:
Accessed through the normal user menu  - Settings - Language - leave the cursor on your language - press Auto Position, Enter, Auto Position

Fred

因為目前只有接PS3作用正常，提供PS3執行影像準位設定與"基礎簡易調整"的結果：

PS3的影像設定：
RGB  ...
len1978 發表於 2011-6-4 21:15

對比值會出錯
是超白嗎?

len1978

對比值會出錯
是超白嗎?
Fred 發表於 2011-6-4 21:40

不是超白，是在測試片中的亮部準位設定畫面時，預設值是跑到235之後很多很多，結果就是有很多亮景的影像畫面會感覺對比不夠高，灰灰的感覺。
但只有MAX會這樣，我想HDMI線有影響(選單畫面就有異狀了)或是與HC 4000的搭配上還有一點問題吧。

PS3播放測試片與播放一般影片看起來的感覺是完全OK的。

len1978

本文章最後由 len1978 於 2011-6-5 02:05 編輯

剛剛再試一下DUNE HD MAX連接HC 4000，輸出1080p 24hz的訊號可以正常運作(終於可以看電影了)，輸出1080p 59.94HZ就會出問題(HDTV節目要暫時忍耐這些缺點)。
看來真的是hdmi線材因訊號衰減造成的情況。

另外在執行DUNE 搭配HC 4000進行顯示器簡易調整時，跟連接PS3不同的是在亮度/對比這2個參數設定上我都必需針對MAX本身的亮度/對比等作大幅調整，才能符合測試片的暗部/亮部準位。(PS3的話只需要調HC 4000的亮度)，色彩/色相則一樣只需微調即可通過藍色濾片的檢查(MAX本身這兩個參數不用調)。

我想再多測測看，等有比較穩定的測試結果後再來分享連接DUNE HD MAX時的設定值。


--------------------
後來再測試，DUNE的預設影像輸出訊號可以設為1080i 59.94hz(24P的檔會自動切換)，這個模式來看HDTV等影片OK，不會有雪花/黑屏等異常現象。
在有預算換線或是HDMI分配器/訊號增強器前先這樣使用吧。

len1978

剛剛再試一下DUNE HD MAX連接HC 4000，輸出1080p 24hz的訊號可以正常運作(終於可以看電影了)，輸出1080p 59 ...
len1978 發表於 2011-6-5 01:33

看來設為1080i訊號輸出沒多大問題。
剛看一段TS檔，HC 4000設定為高亮度，有接近使用LCD播出的感覺了~
不過因為LCD本來畫面就可以設定的比較亮，也許這樣對比是不太適合。

另外，106吋用來看24P電影的話，我覺得HC 4000設定低亮度就OK了~
看106吋的電影時感受到的畫面細節，是>>>>>>看32吋LCD的效果了。

-------
這時間好像早該睡了，大畫面的感覺真是吸引人啊..

Fred

看來設為1080i訊號輸出沒多大問題。
剛看一段TS檔，HC 4000設定為高亮度，有接近使用LCD播出的感覺了~
...
len1978 發表於 2011-6-5 02:33

趕快拿變形金剛2 來看

psj

http://www.av269.com/2011/0106/639_2.shtml

雖然翻譯怪怪的但是還是可以參考一下

基本上我的調法跟他建議的差不多
但是我是全遮光環境,所以還是調對比到-5
不然長時間看太刺眼

len1978

本文章最後由 len1978 於 2011-6-5 09:45 編輯

雖然翻譯怪怪的但是還是可以參考一下

基本上我的調法跟他建議的差不多
但是我是全遮光環境,所以還是調對 ...
psj 發表於 2011-6-5 09:09

這有國外網站的HC 4000校正評測及調整數據：
http://www.projectorreviews.com/mitsubishi/hc4000/calibration.php


該作者也未提到他的投影畫面大小及布幕特性等，所以這些設定值僅能參考看看，若覺得不習慣，可以使用原廠的設定組合(如psj大大提到的設定方式，在該篇校正裡面也有提到)。

預設選擇參考：
Color Temp over IRE Range, (Cinema mode, Medium color temp, Brilliant Color off):

30 IRE –             6503K
50 IRE –             6472K
80 IRE –             6522K
100 IRE –           6649K




只是因為每個人使用的投影畫面大小、布幕特性、環境反光情況/吸光情況等等都不同，實際看到的畫面結果會有差異的。
我使用上述的設定後用藍色濾片確認色彩/色相的設定值，發覺色彩值要調到-2，才會剛好通過藍色濾片的色解碼檢查。

len1978

本文章最後由 len1978 於 2011-6-15 15:38 編輯

我想再多測測看，等有比較穩定的測試結果後再來分享連接DUNE HD MAX時的設定值。...
len1978 發表於 2011-6-5 01:33

剛剛換了一個影像輸出模式後，色彩與色相部分的檢查，終於可以調整到以前真平大大提到檢查色彩/色相時可以達到的"天海連成一線"的感覺了!!

(6月7日修訂：更正HC 4000與MAX的設定值)
DUNE的影像設定：
因為我目前連接DUNE只能設為1080i輸出，影像訊號才能正常。如果有人輸出1080p 59.94hz是正常的話我想那個模式會更好。

影像模式  1080i 59.94Hz
自動幀率  24/50/60Hz
HDMI 色彩深度 自動(EDID)
色彩空間輸出 BT.709

(下面的設定在播放影片時，按下搖控器的SETUP鍵就會出現)
亮度  50%
對比  61%
色彩  50%(預設)
色相  51%


---------------
HC 4000的設定：
燈泡亮度           ：高
GAMMA MODE ： CINEMA
CONTRAST      ： 0
BRIGHTNESS   ： 0
COLOR TEMP.  ： MEDIUM
COLOR            ： 0
TINT               ： 0
SHARPNESS    ： 0
BrilliantColor   ： OFF

真平

因為目前只有接PS3作用正常，提供PS3執行影像準位設定與"基礎簡易調整"的結果：

PS3的影像設定：
RGB  ...
len1978 發表於 2011-6-4 21:15

len1978大大你好，小弟的建議參考一下，在亮度控制這項調到了13，就我經驗是ps3輸出的位準沒有對上hc-4000才需要做些動作，理論上這樣不會有什麼問題，但實際上問題不少。我的建議是調整ps3的輸出位準去對hc-4000而不要動亮度控制，這樣才能確認整體的gamma是沒問題的。

真平

因為目前只有接PS3作用正常，提供PS3執行影像準位設定與"基礎簡易調整"的結果：

PS3的影像設定：
RGB  ...
len1978 發表於 2011-6-4 21:15

len1978

本文章最後由 len1978 於 2011-6-6 00:06 編輯

len1978大大你好，小弟的建議參考一下，在亮度控制這項調到了13，就我經驗是ps3輸出的位準沒有對上hc-4000 ...
真平 發表於 2011-6-5 17:28

真平大大您好：

請問PS3如果要調整輸出位準的話，不知您的調整方式是怎麼做的呢?
因為我記得PS3是沒辦法調整亮度/對比等這些參數，所以一直以來對於PS3小弟都只能由顯示器端來進行調整。

關於HC 4000的亮度調整建議我會在試試看，謝謝~

---------
補充一下，當初在接PS3時，我覺得ps3的設定值(RGB LIMITED)黑色準位應該是差不多有對到，因為接上HC 4000調整時預設的黑色位階是只差2格左右，而HC 4000的亮度調整範圍又蠻小的(接PS3時)，所以才會覺得調整至13會剛好。

現在投影機是都接DUNE在使用了。
下次有空再來試一下PS3的各種影像輸出模式來看看結果如何。

Fred

本文章最後由 Fred 於 2011-6-8 13:33 編輯

今天下午受邀至ck1025網友家中 , 為他的三菱HC4000開箱

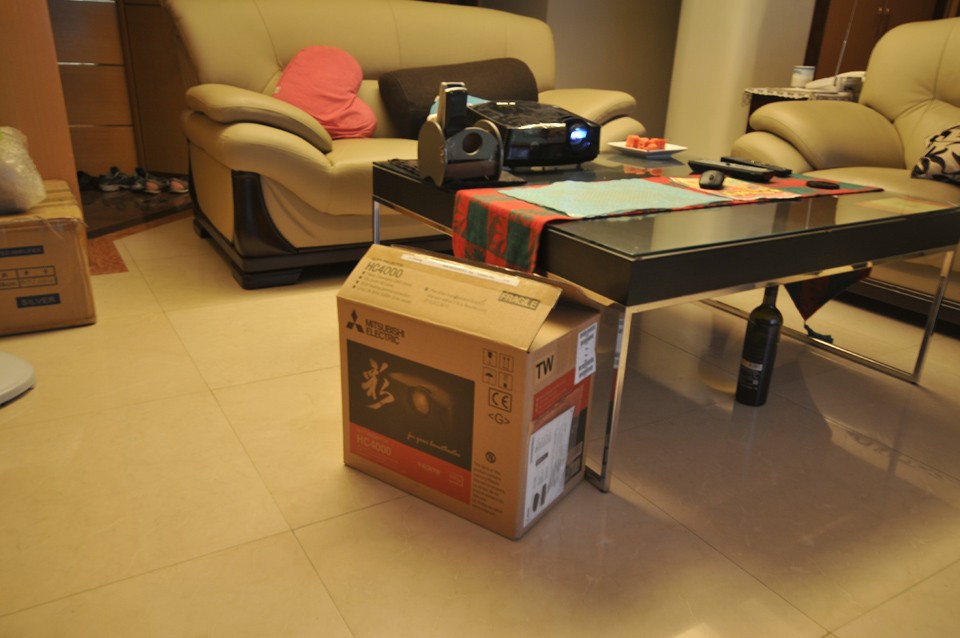

暫時將機器放在茶几上 , 做了一些梯修 , 便迫不及待的開機欣賞...

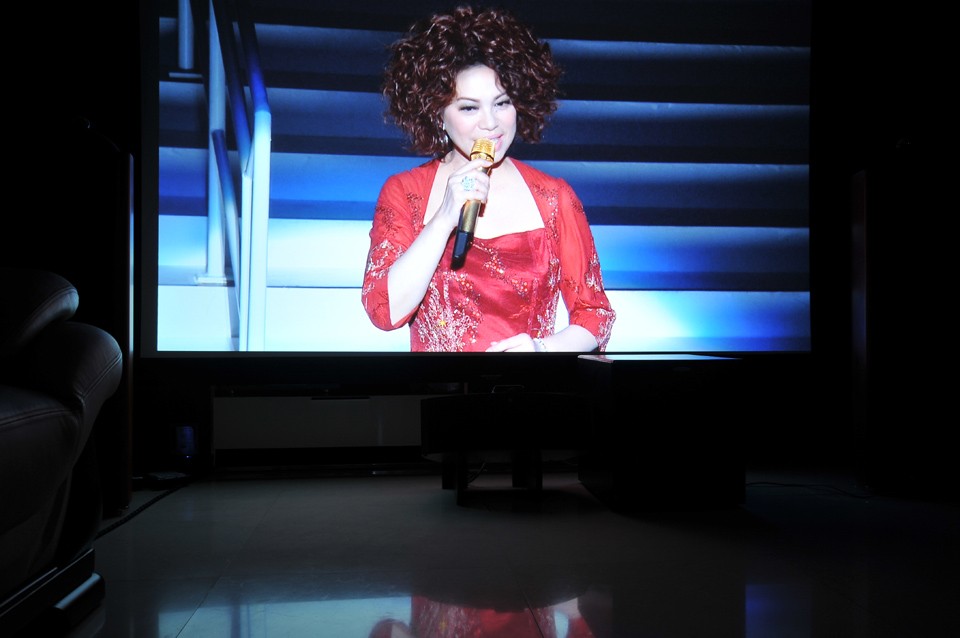

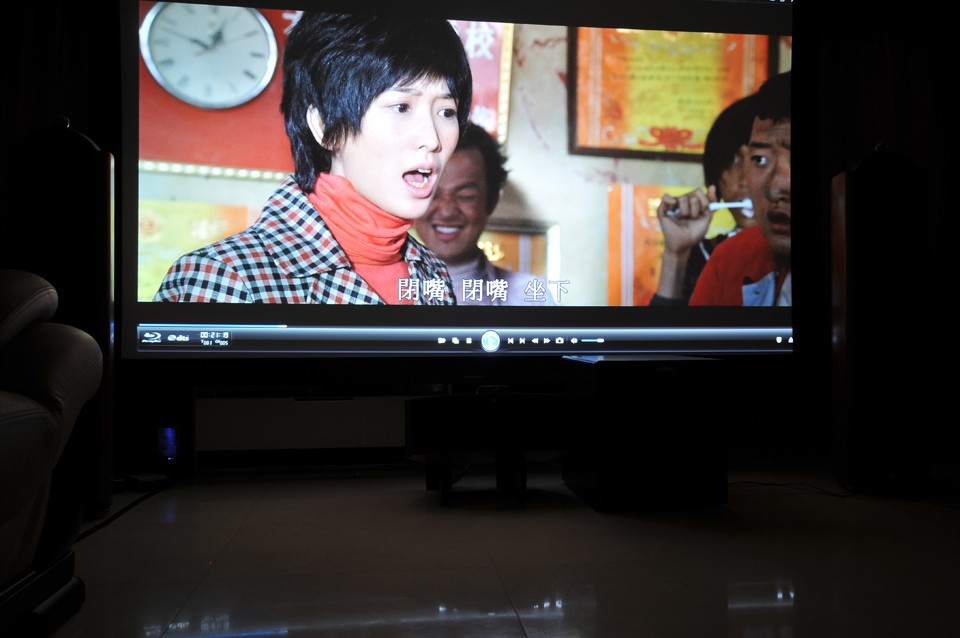

現場也翻拍了實際播放的畫面 , 分享給網友們
播放設備
HTPC
OS WIN7 32BIT
顯示卡:ATI 2600 , 10.7版驅動
在校正黑位準與對比後 , 利用TMT3_190版播放


大家可以感受一下非專屬視聽室 , 在一般居家環境裡 HC4000的表現
布幕是真平孫大的106吋電動張力幕
小弟只將HC4000的亮度與對比各降2格 , 色溫設"中" 就讓CK1025兄驚豔連連


小弟個人也是Mitsubishi PJ的準用家 , 我覺得他們家的機器特別合我味口 , 畫面很漂亮又能將色彩飽合度控制在很好的範圍內 , 相當的平衡 , 這樣的特色很能吸引玩家的目光

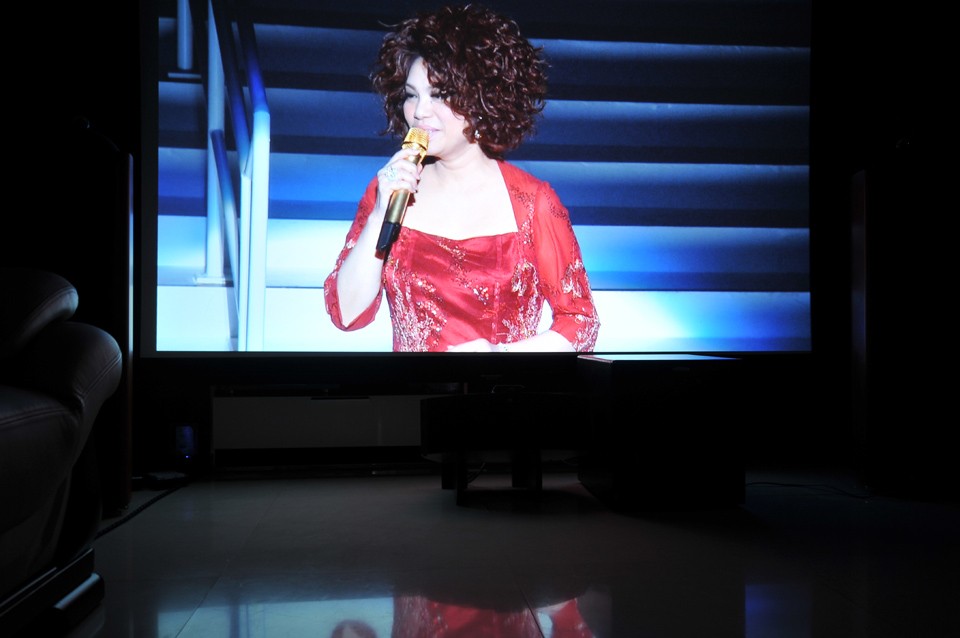

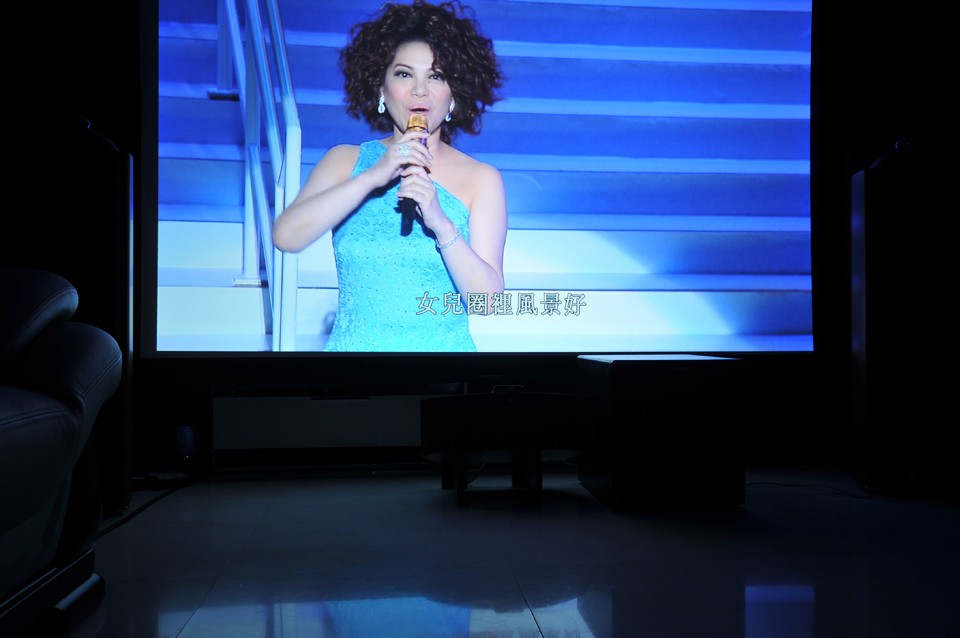

隨手翻拍 , 實際的成像品質相當棒

ming.wang

Fred 大大，將HC4000調整的很好，照片拍的也漂亮 。
斗膽請教Fred 大大一下，BrilliantColor設為ON或 OFF？燈泡亮度 是低 ? GAMMA MODE 為何 ?
不知Fred 大大是否記得設定參數，讓眾HC4000新手參考參考，謝謝。

Fred

本文章最後由 Fred 於 2011-6-5 22:52 編輯

Fred 大大，將HC4000調整的很好，照片拍的也漂亮 。
斗膽請教Fred 大大一下，BrilliantColor設為ON或 OFF？ ...
ming.wang 發表於 2011-6-5 22:29

這台不太需要特調就能表現不錯了
不過小弟還是分享一下該用家的環境我所做出的設置參考
燈泡我設低檔位輸出
1.GAMMA為影院模式
2.BrilliantColor設OFF
3.色溫"中"
4.亮度與對比各為-2
5.色彩與色平衡維持在0(預設)

以上僅供參考 , 因為不同的環境會有一些不同的變數

west

Brilliant Color一定要設定為OFF。
否則漸層顏色連續性會變得很差。

SPMC

本文章最後由 SPMC 於 2011-6-6 03:53 編輯

小弟利用連續假日把HC4000給裝起來 , 本來想用舊吊架! 結果螺絲孔位置不同!
乾脆把固定底板換新,請看過程照片!

1.把頂高螺絲拆掉



2.新底板

3.核對孔位


4.螺絲太高.切薄

5.和舊支架組合

6.舊機器

7.鎖上投影機

8.上天花板

測試畫面1

測試畫面2

測試畫面3


畫面相當不錯! 看同一支影片,多好多細節! 感謝精研促成此次團購!
