升降"固定幕"

mmaaxx

本文章最後由 mmaaxx 於 2011-6-10 14:20 編輯

一直想裝固定幕，主要是取其價格相對較便宜(相對於張力幕而言)，以及投影效果好
但是跟一般家庭一樣，受限於空間的關係，只能安裝在客廳之中
為了不想要把電視搬來搬去，所以興起了把布幕升降的想法
先來看一下成果

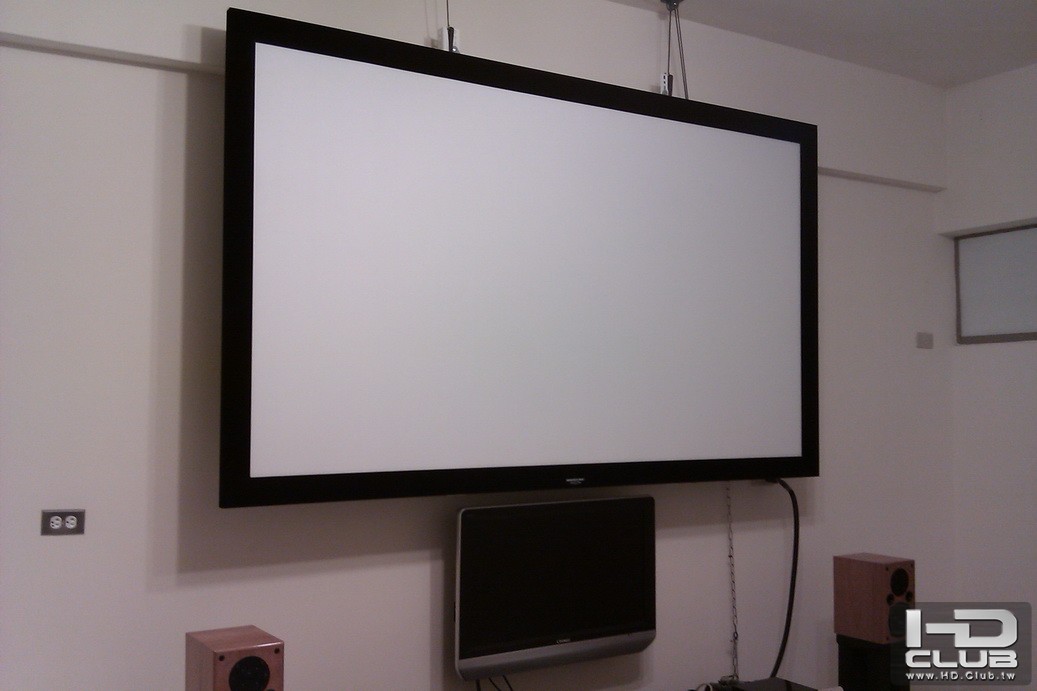

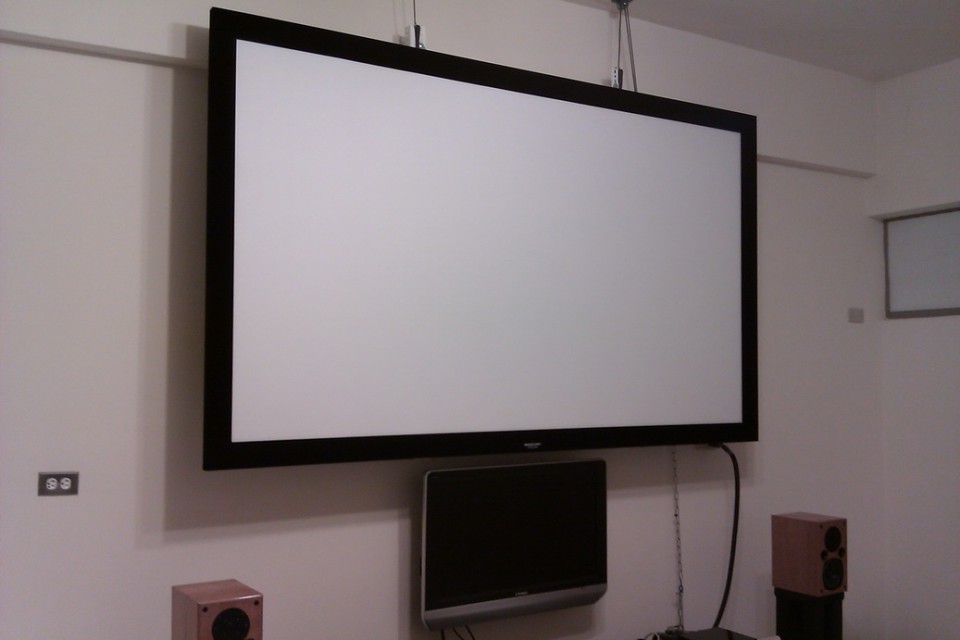

(升起時)

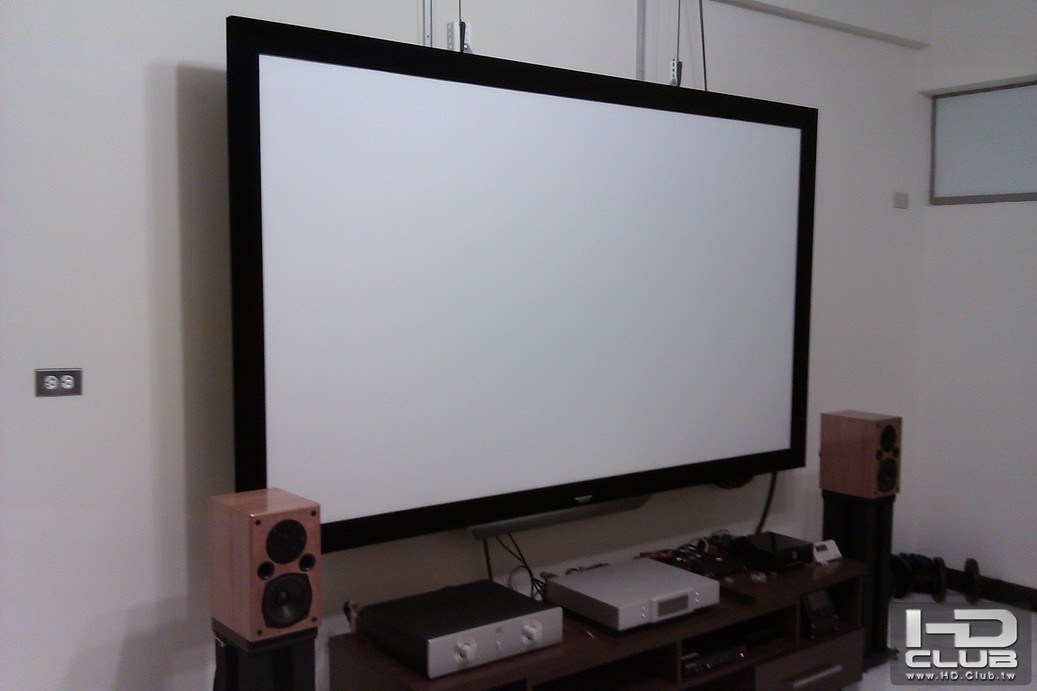

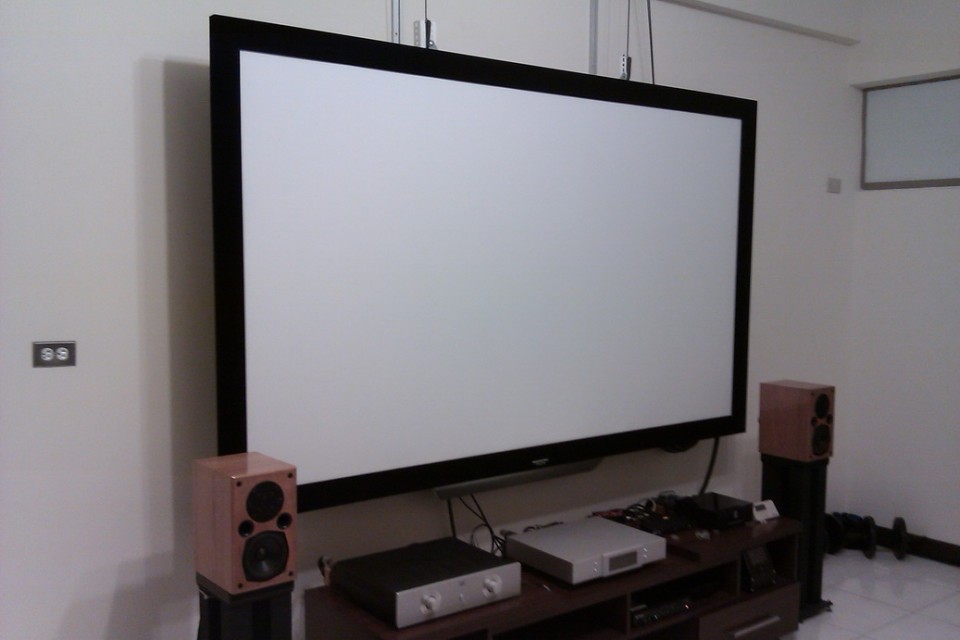

(放下時)

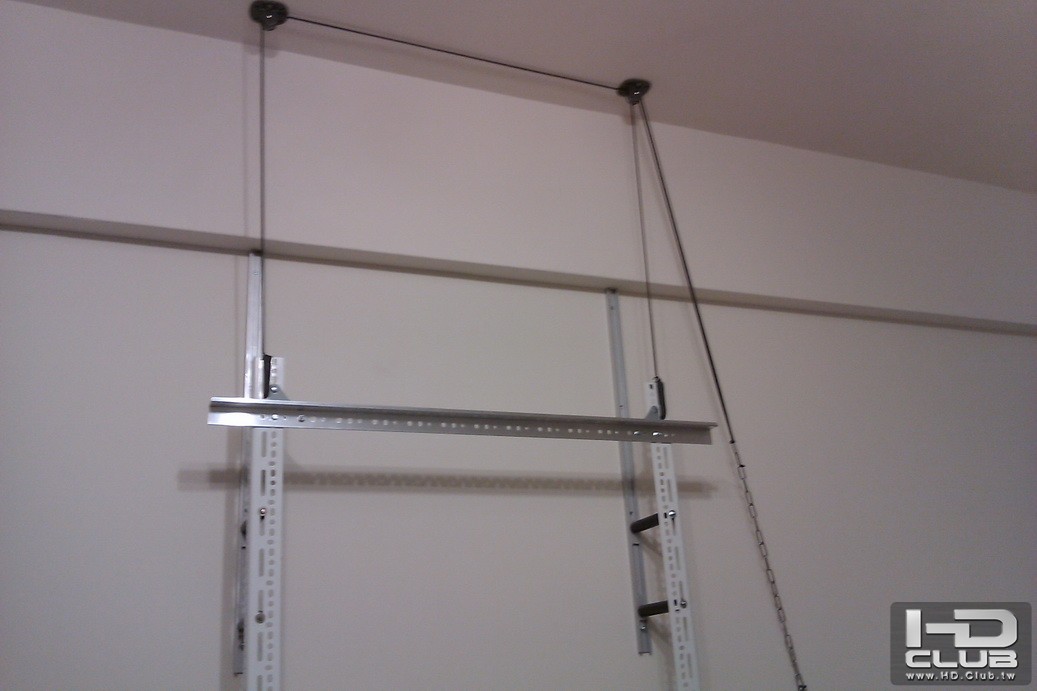

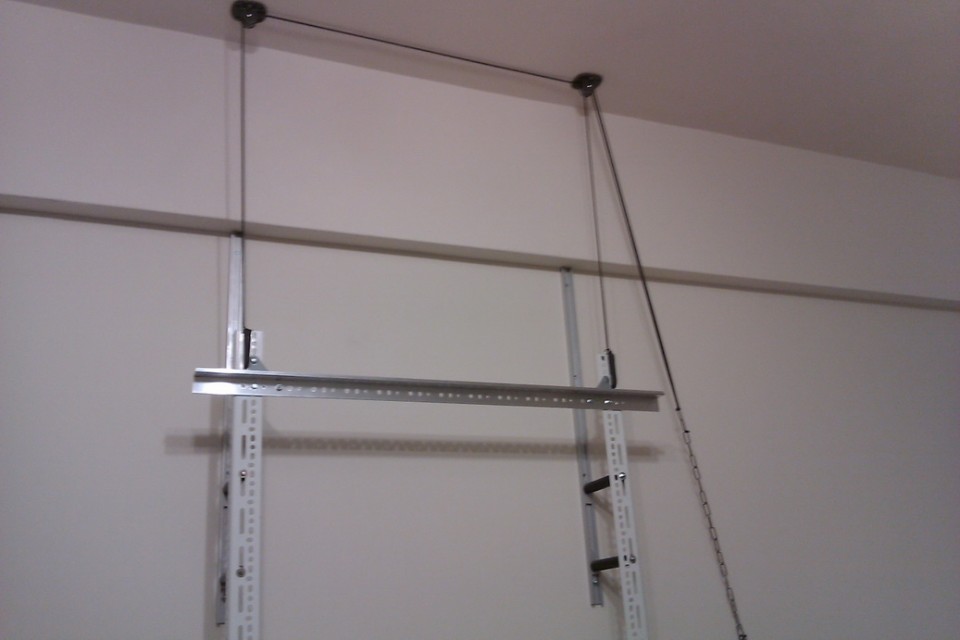

這是背面的主要升降結構


主要材料有: 角鋼，升降曬衣桿的繩子跟滑輪，木工用滑軌，以及很多的汗水(累~~)

一開始是先找合適的升降機構，升降曬衣桿看起來頗符合我的需求又不貴
所以上Y拍買了它的繩子跟滑輪不含桿子
單桿耐重30kg，量了一下，布幕加角鋼大概15kg，應該OK
但是只把布幕吊起來讓它晃來晃去也不是辦法
所以應該要有的軌道跟固定機制才對
最早想到的是線性滑軌，太貴了，不考慮
後來在拍賣上看到木工用的鋁擠軌道，看起來不錯
這個軌道不需要負重，所以不用太強壯沒關係
滑塊沒有鋼珠滑起來沒那麼順，多塗點油也滑得起來，OK
剩下的就是量好尺寸，切了兩支150cm的角鋼
組合起來就是各位看到上面的樣子了

目前用起來還OK，只是拉起來有點重，所以暫時先綁了7.5kg的啞鈴上去
之後應該會再加個絞盤吧!!

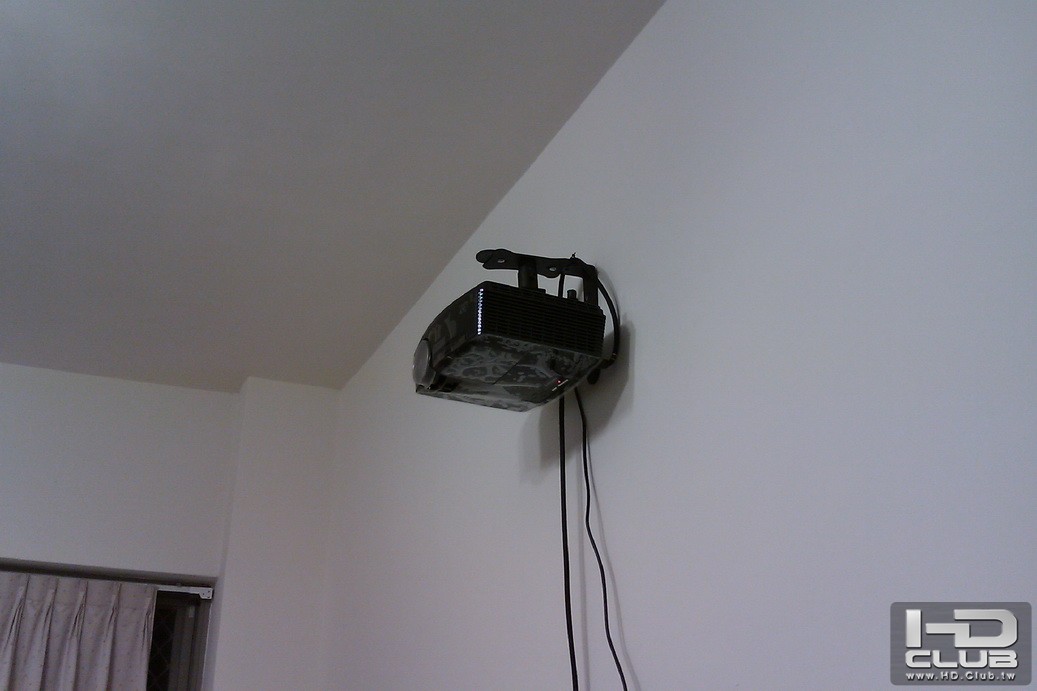

同場加映，壁掛HC-4000

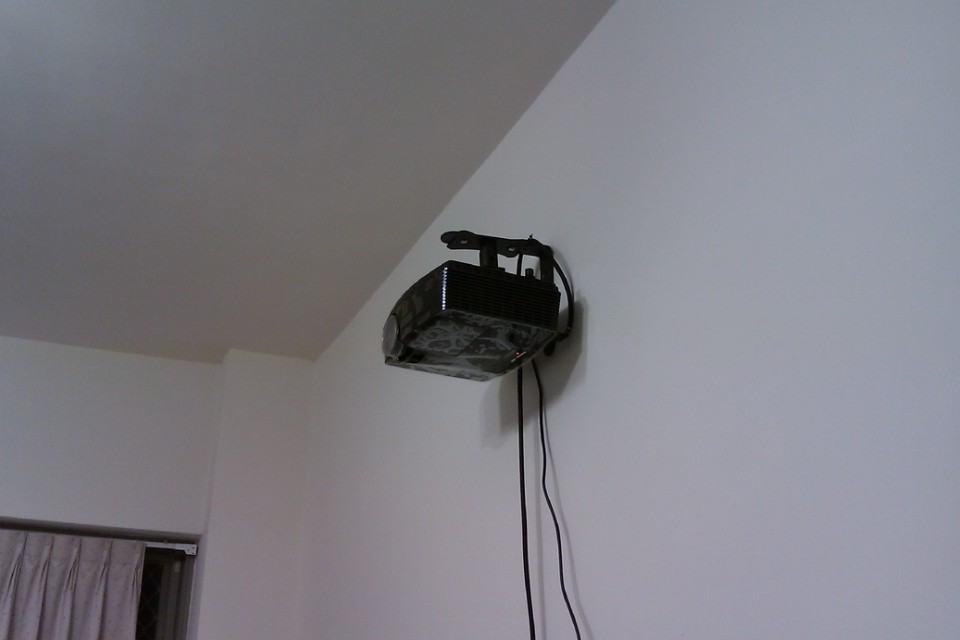

HC-4000

dean222

先給您一個"讚"!
我之前也想裝固定幕
但一直為其與電視位置卡住而搞不定
當初都在電視如何升降或轉向思考
從未將固定幕升降的方式考慮在內
由此看來,您的腦筋比我好
雖揮汗如雨但花費平實
這些努力都值得了!

hou0719

看起來版主是位務實的USER,不計較美觀而注重功能,花小錢而成就大目標,GOOD...!

r32

超讚!
小弟因受環境所限, 想要可移動固定幕, 兼有升降功能, 也不知到時能否成功.........

到處走走

很實用呢
但是我有個小問題
就是電視如果是55 60吋的呢
那他有辦法升的更高嗎

mmaaxx

本文章最後由 mmaaxx 於 2011-6-10 14:21 編輯

感謝各位不嫌棄，汗水好像沒白流了
目前還有許多地方可以改進的，有什麼想法的話，也歡迎提出來大家一起討論

很實用呢
但是我有個小問題
就是電視如果是55 60吋的呢
那他有辦法升的更高嗎 ...
到處走走 發表於 2011-6-9 22:09

應該是沒有問題的，我是剛好那邊有橫梁在，再加上布幕的體積的關係
不然是可以直升到天花板的
不過要注意一下電視的重量跟電源線的問題

mmaaxx

超讚!
小弟因受環境所限, 想要可移動固定幕, 兼有升降功能, 也不知到時能否成功......... ...
r32 發表於 2011-6-9 17:35

期待您完成後的分享，有什麼想法也歡迎提出，大家一起研究研究~~

haskey

太讚了～
我那時也有想過，要兩者並存
就是要決定到底要移動電視，還是移動布幕
最後決定移動電視
因為布幕用吊的是怕看電影的途中
重低音的震動導致布幕也跟著震，影響到畫質

看到有網友自己做有輪子的移動電視架
也是不錯的方法

LIN116

真是好的DIY
天花板高度夠可以這麼做
真是厲害阿

TING8999

真是太佩服樓主了！
叫你第一名！！

ED.CH.

看起來版主是位務實的USER,不計較美觀而注重功能,花小錢而成就大目標,GOOD...! ...
hou0719 發表於 2011-6-9 17:29

也佩服樓主採取了一個我永遠都不會用的方式

畢竟這樣線材以及周邊的繩子外露來屈就劇院以及看電視時一塊布幕在眼前的情境, 訪客看了一般會不適應; 但是看久了其實跟一堆喇叭在前面一樣, 就是成就跟滿足, 辛苦了！

mmaaxx

也佩服樓主採取了一個我永遠都不會用的方式

畢竟這樣線材以及周邊的繩子外露來屈就劇院以及看電視時一塊 ...
ED.CH. 發表於 2011-6-10 20:52

您真厲害，一眼就看穿了目前覺得最大的問題
繩子跟線材其實問題不大，它們在相對的高處
而且大多被布幕擋住了，所以在視覺上不太會注意到
不過在看電視的時候，就很難不去注意到上方龐然大物的存在
還好看電影的時間本來就比看電視來的多，所以也還好~~
最主要的還是小弟是一個人住，才可以容許我這樣胡搞
不然可能早就....

話說回來，前幾天用投影機看MOD的法網，真是過癮啊

ahchang

本文章最後由 ahchang 於 2011-6-11 11:15 編輯

借一下版面    ^^

小弟是用自製  120吋折疊收納幕   可以向上方折收

請看圖說明

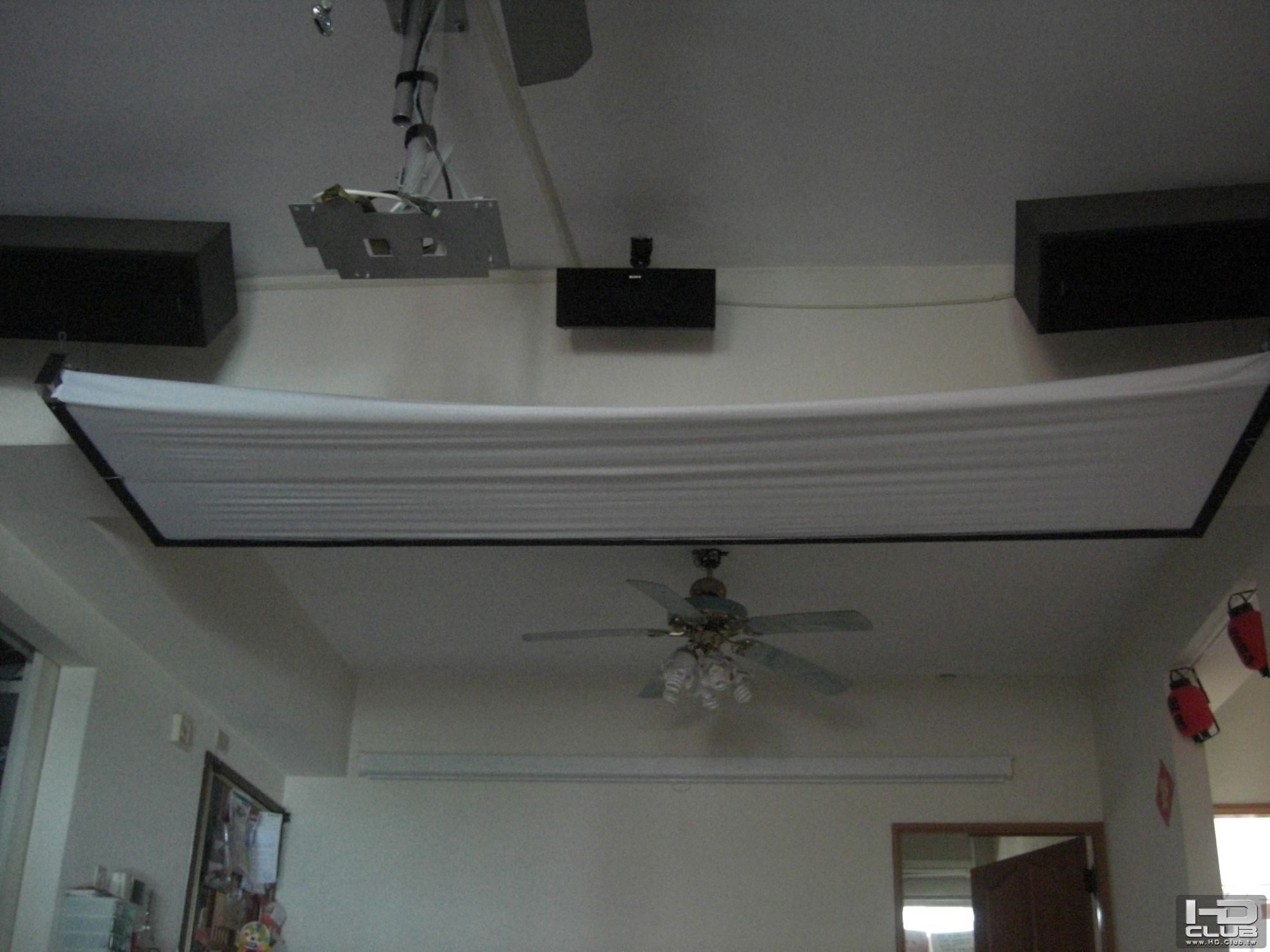

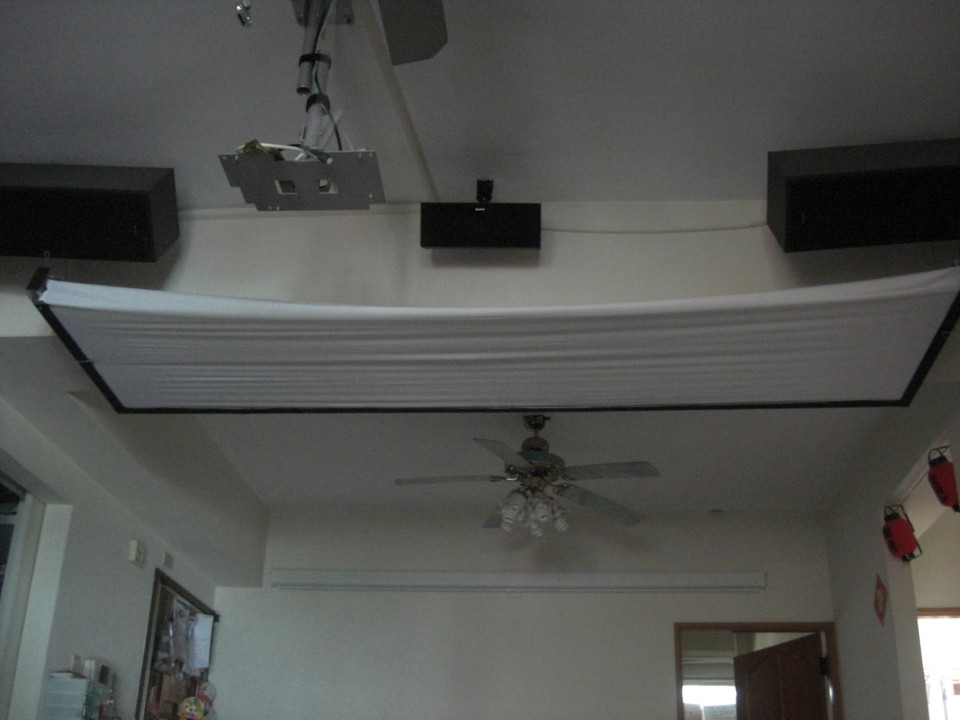

向上折收時的樣子

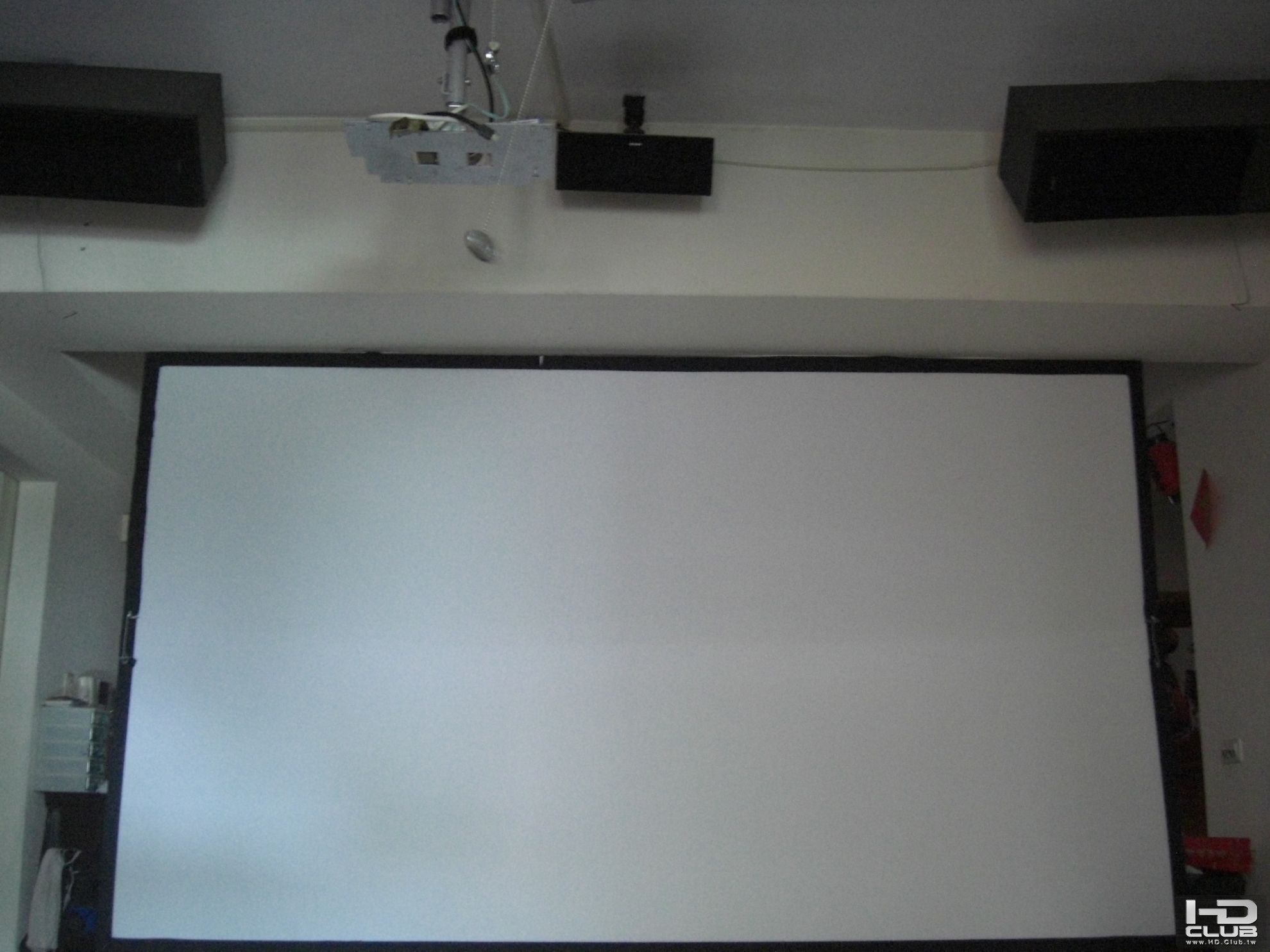

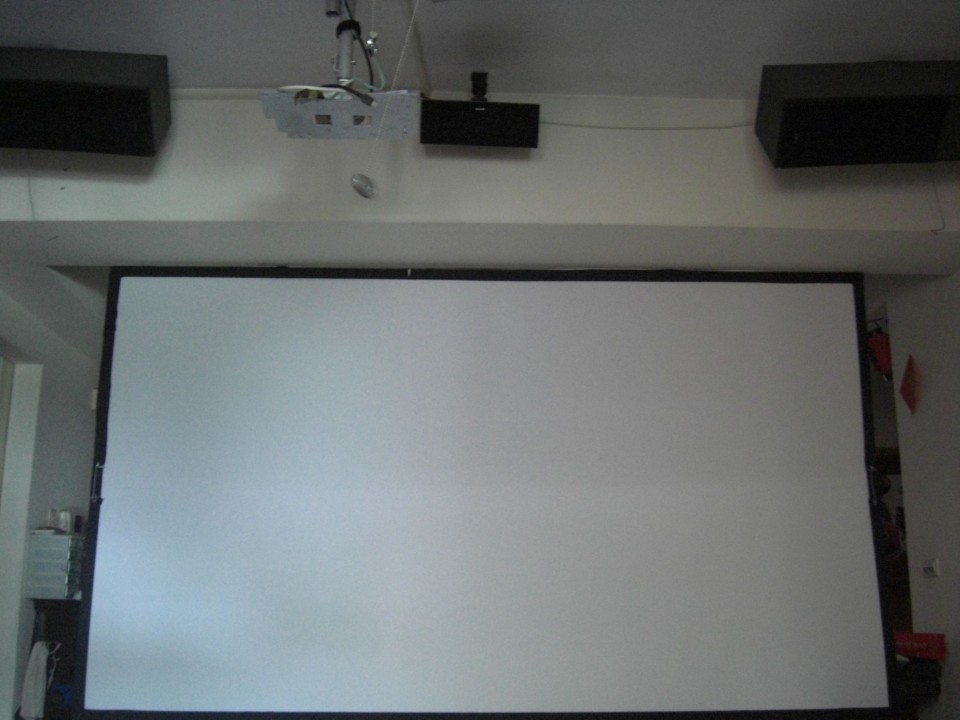

展開時

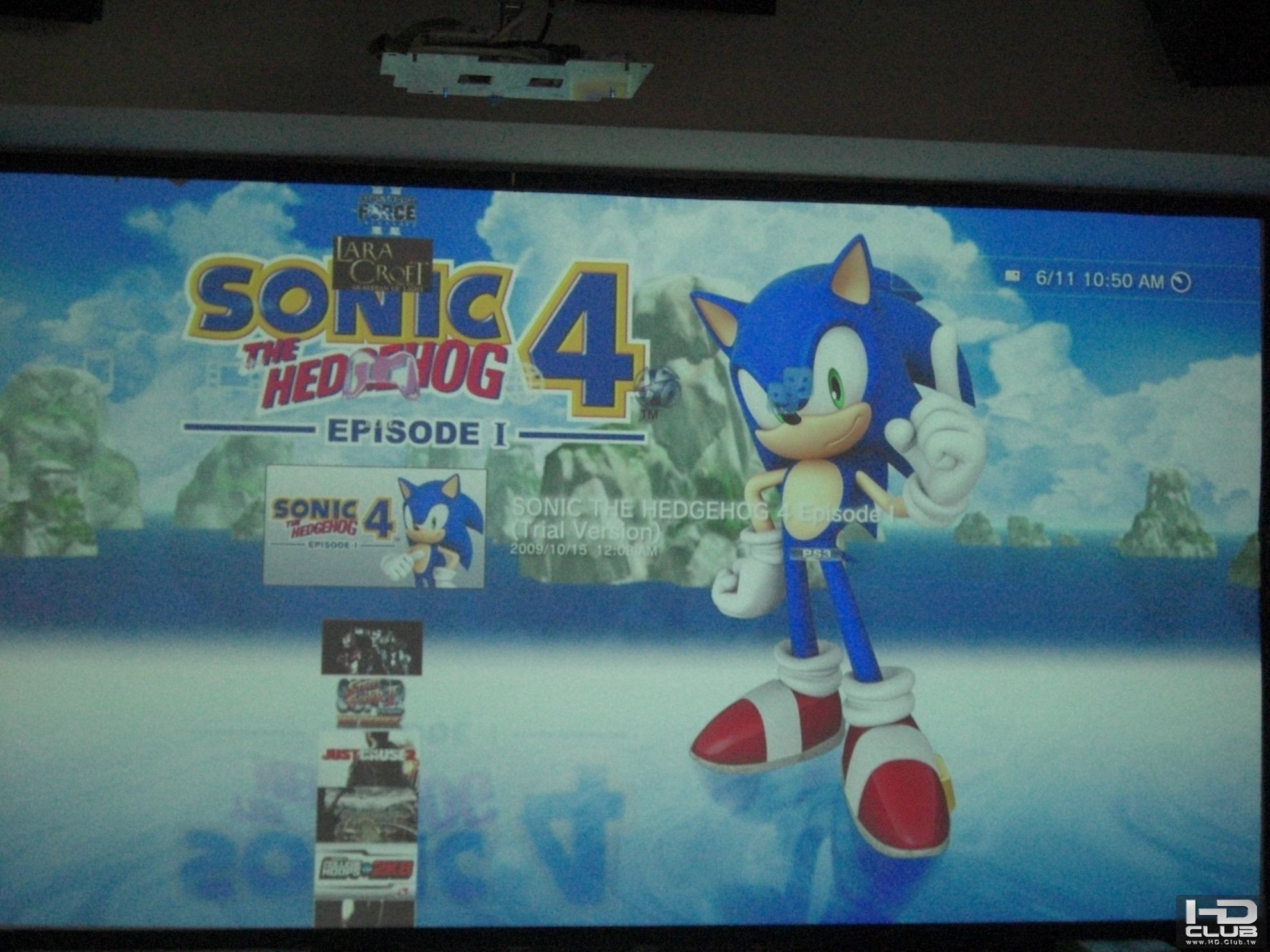

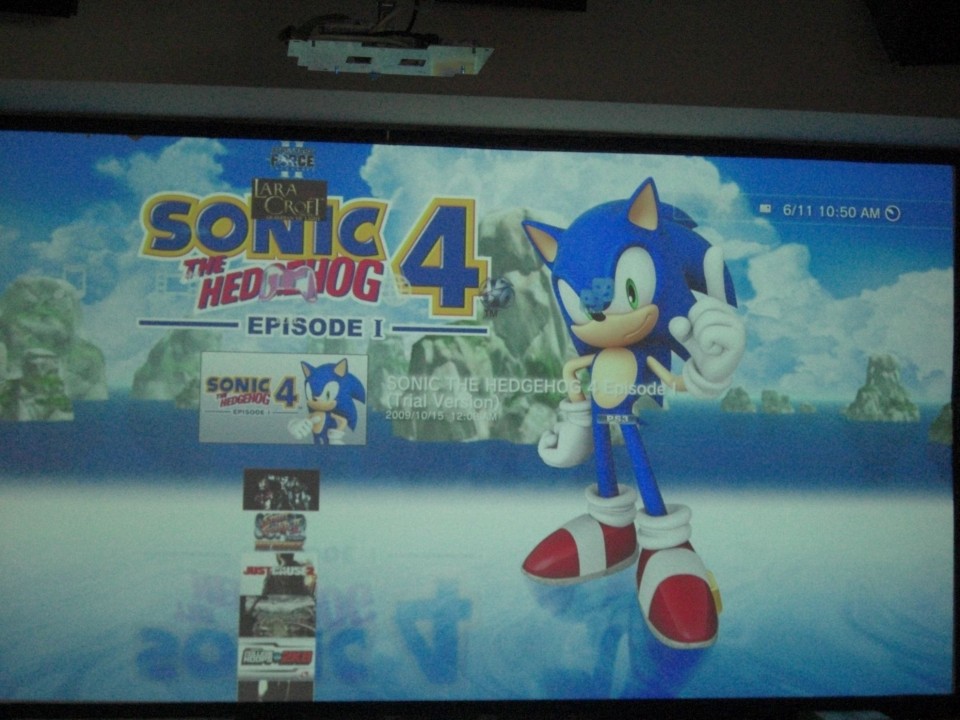

實際投影畫面2

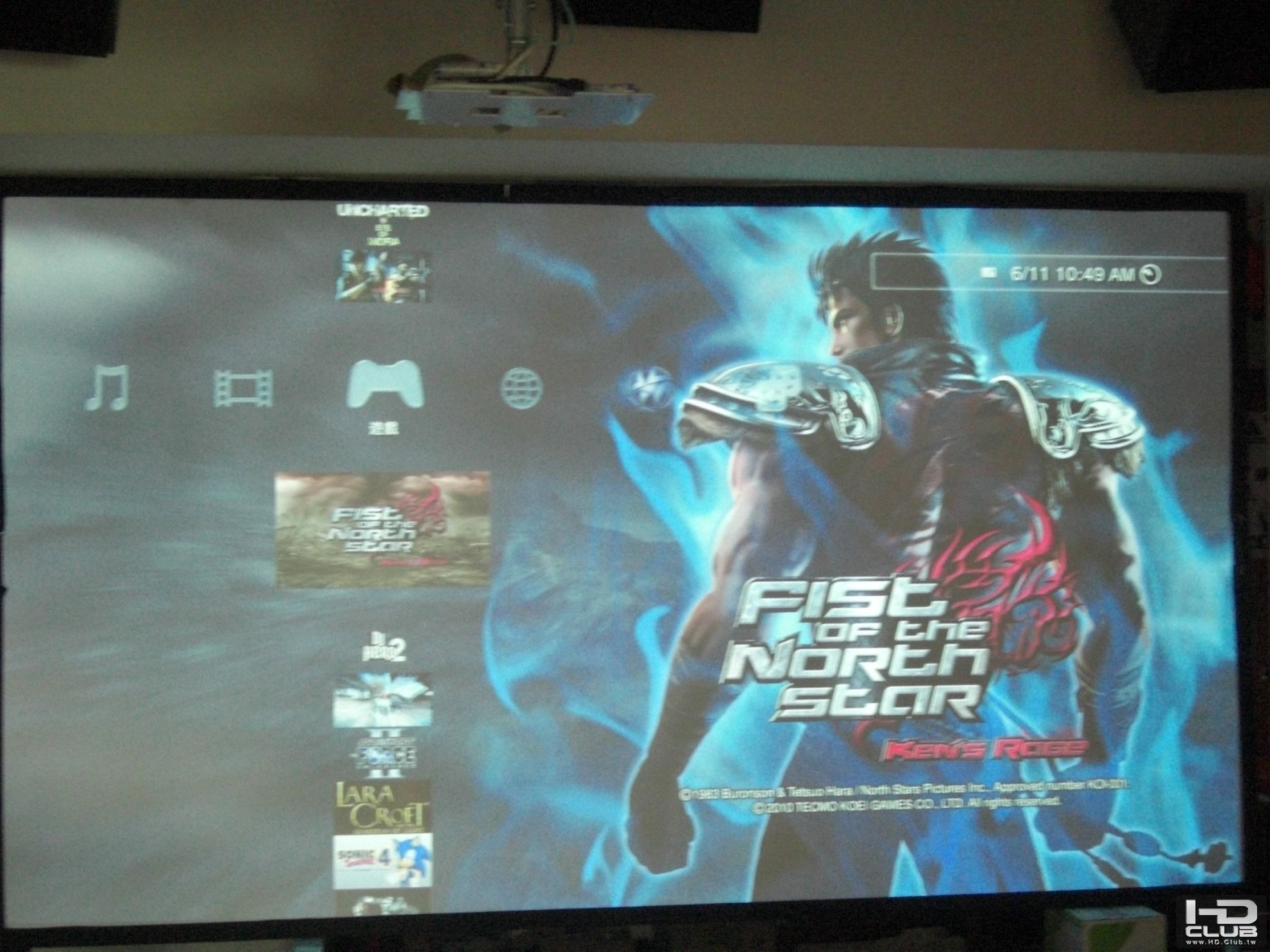

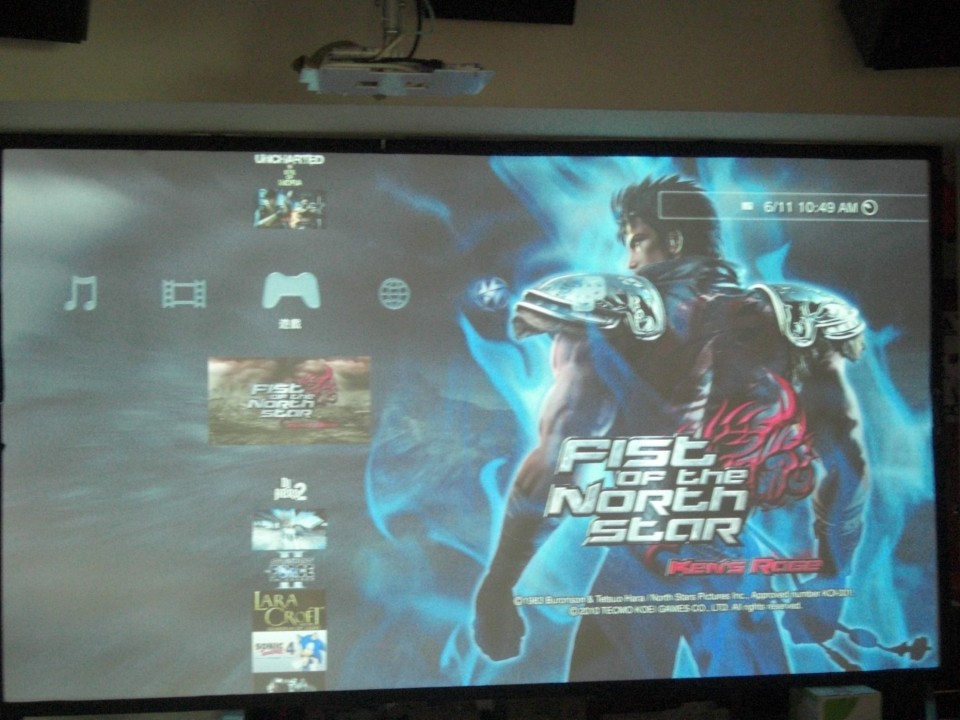

實際投影畫面1

ai_0301

有創意 !

借一下版面    ^^
小弟是用自製  120吋折疊收納幕   可以向上方折收
請看圖說明 ...
ahchang 發表於 2011-6-11 11:13

ED.CH.

回覆 13# ahchang

ahchang 兄這種手法我記得是在 HiVi上看過
跟樓主一樣的螢幕移動思維, 只是這樣要使用投影機時的前置動作, 如果換成我, 已經澆熄一大半興致, 我覺得有點辛苦

就相片來看 - 兄這條影音路也可能調整過蠻多次的
以下純屬猜測 ～
之前布幕應是放門口（會卡到門, 電扇關係....移走）投影機的吊架也還在？
布幕有點重, 有點大, 喇叭天吊爭取空間, 螢幕底下墊一下紙箱比較穩, 皇帝位附近不知配置如何了

影音空間目前考量可能還是在是否太硬調/ 前置喇叭定位感/ 遮光 / 漏音

mmaaxx

回覆 13# ahchang

能想到把布幕收納到天花板上真厲害，
都沒想到還有這種布幕的存在
來研究看看把現在布幕鋸開的可能性 :P

ahchang

回覆 15# ED.CH.

我是自己想出來的方法

不過現在沒在用這布幕

其實這布幕就如網兄所言

當初設計時沒設想到.使用時不是很方便

但如果裝設的位置後方是牆面的話.就不用下方再墊東西固定了

可是我的環境裝起來還是不好用(120吋有點大)

所以後來又買了手拉幕裝在最後方

上方的吊架是之前的投影機所用的,還沒拆下就是

喇叭定位感是還可以並不會漏音

遮光部份是有布簾.拍照時沒拉上就是了

ahchang

回覆 16# mmaaxx
布幕可以折收並不難

但布幕展開時,布幕的布面要可以平整才是關鍵

小弟的設計是折收時布面會放鬆一些,而展開時,布面會緊繃起來

到處走走

這才是享受人生咩
有點羨慕
不過投影機距離
最近可以到多近
有考慮又購入
但是怕距離不夠長

artist1128

這招我想過,還是您比較是實作派,我光想到就頭皮發麻了....
