365天後的怒吼【家訪新莊JACK兄】

小許

本文章最後由 小許 於 2011-6-13 07:15 編輯

看到標題大家一定會很好奇？
為什麼標題會這麼下，
其實是有原因的！
大約1年前~~的某一天，
突然來了封悄悄話~問了小許一些器材的問題、調整的問題！
於是小許與該位網兄互相留了msn，
而且於當時就已經約好了至jack兄家拜訪，
每次約好時間！
臨時又碰到事情、不能前往~~
就這樣一拖就拖了一年。
Jack兄忍不住至版上發問，
小許才驚覺！
原本已經答應了1年了~~~~~~

首先欣賞一下jack兄家中的視聽空間，
jack兄的視聽空間是客廳~
由於沒有實際測量！
小許目測至少超過4米2，
喇叭中間的距離近3米。
從比例上算是相當不錯的祝聽空間！

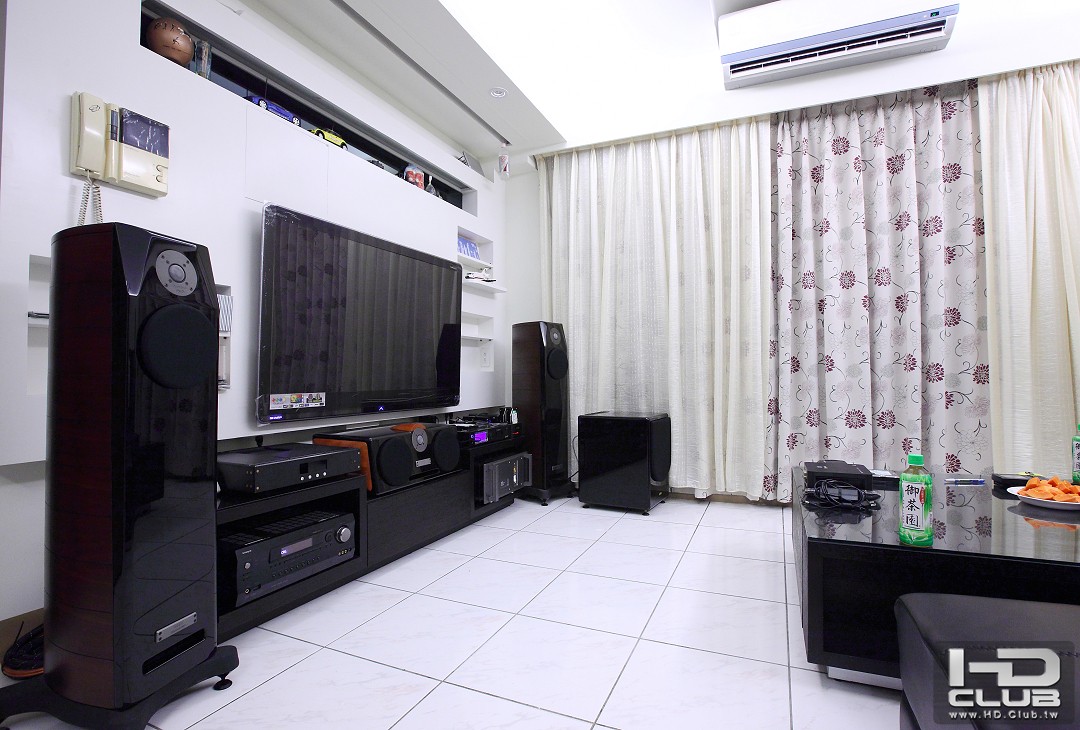

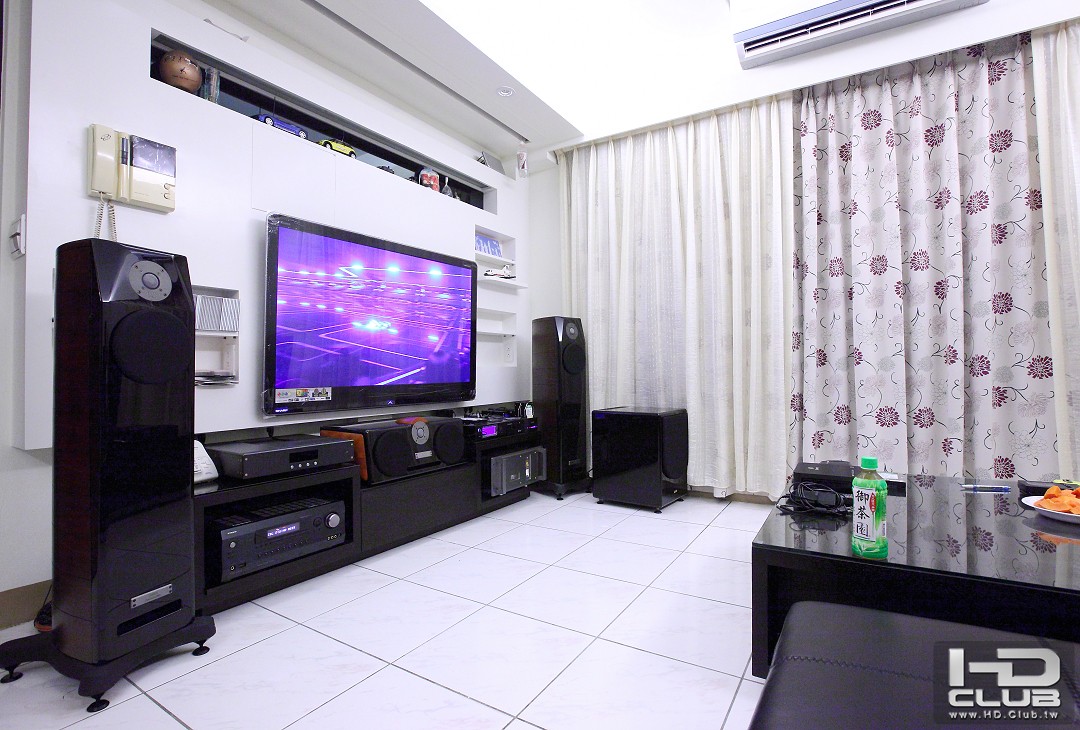

視聽空間側面

側面

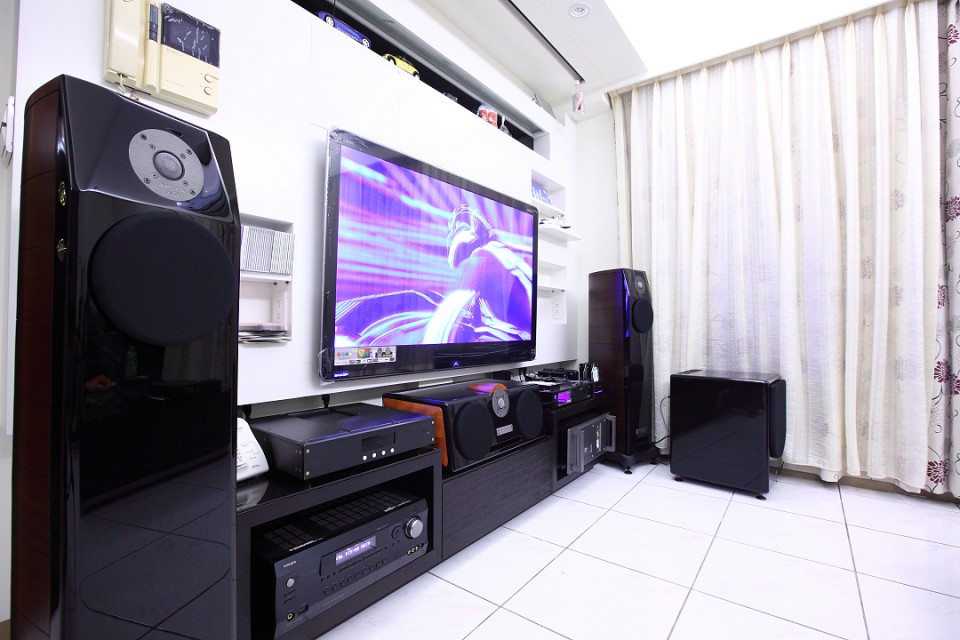

視聽空間側面2

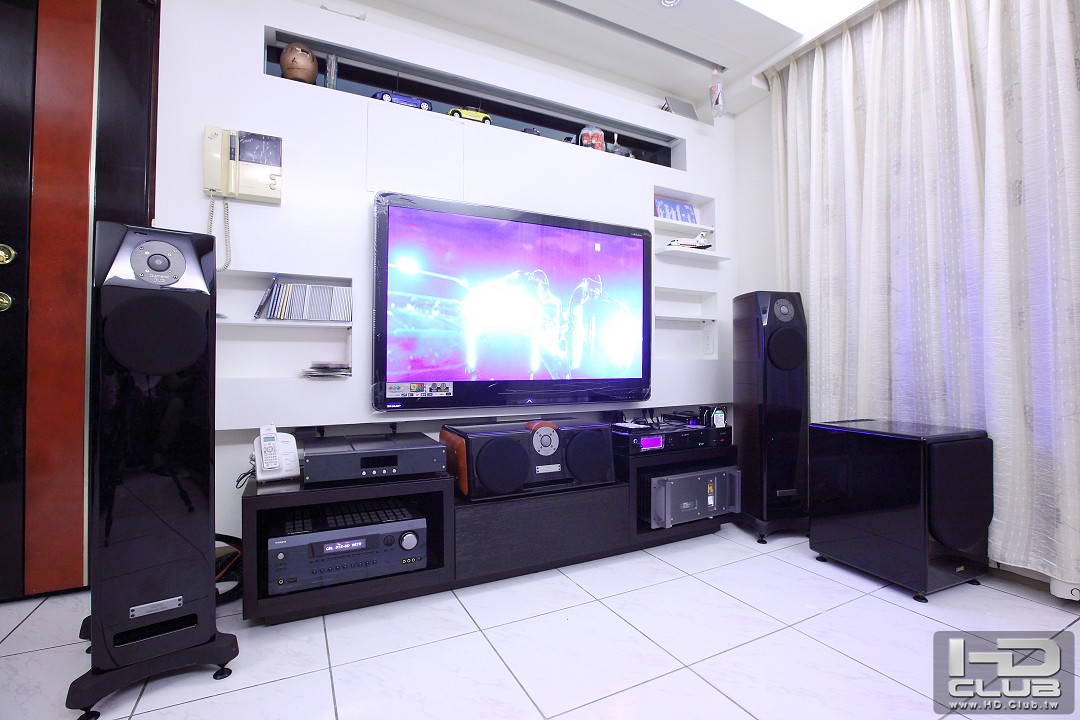

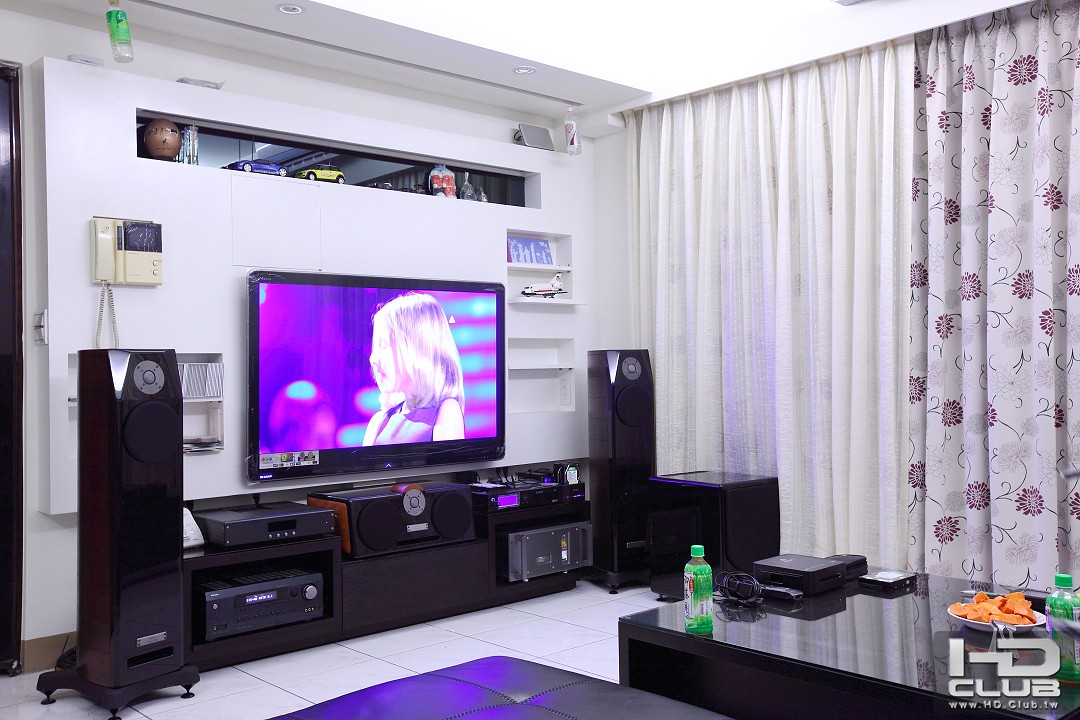

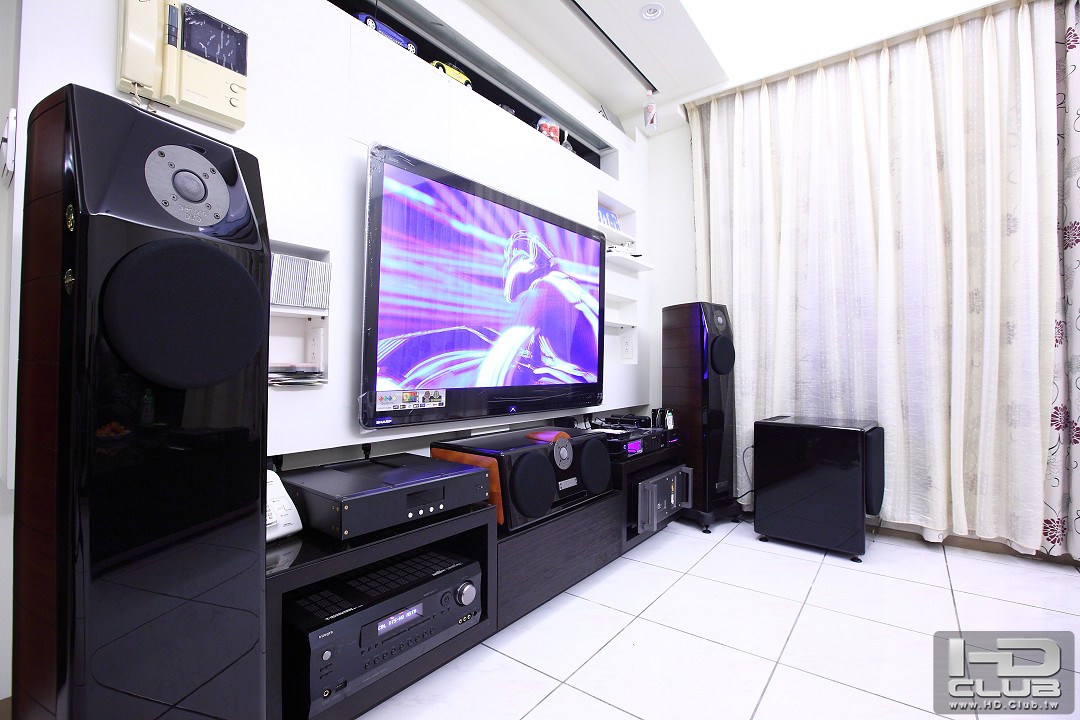

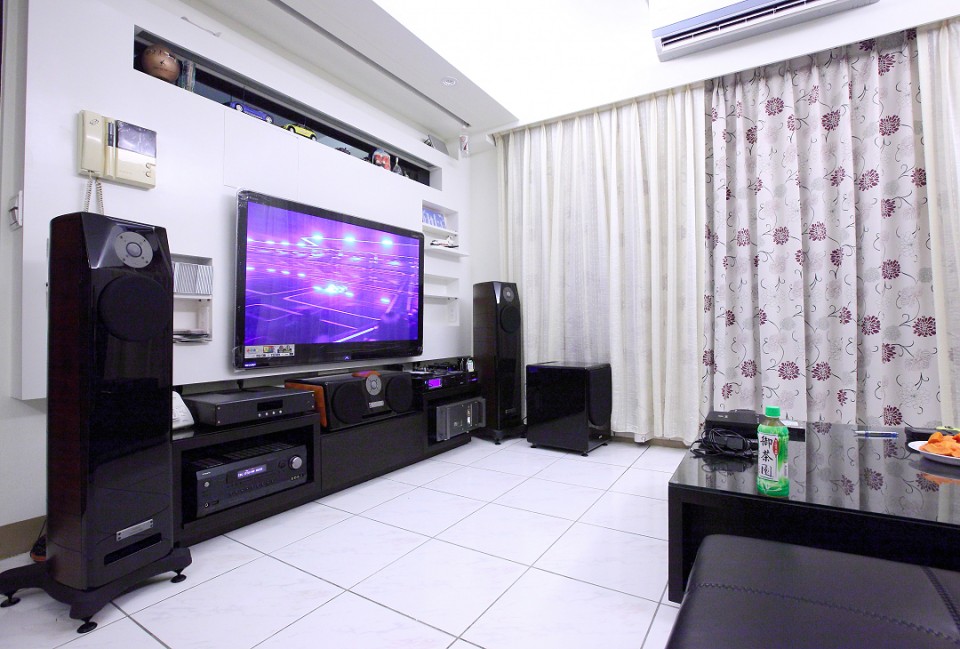

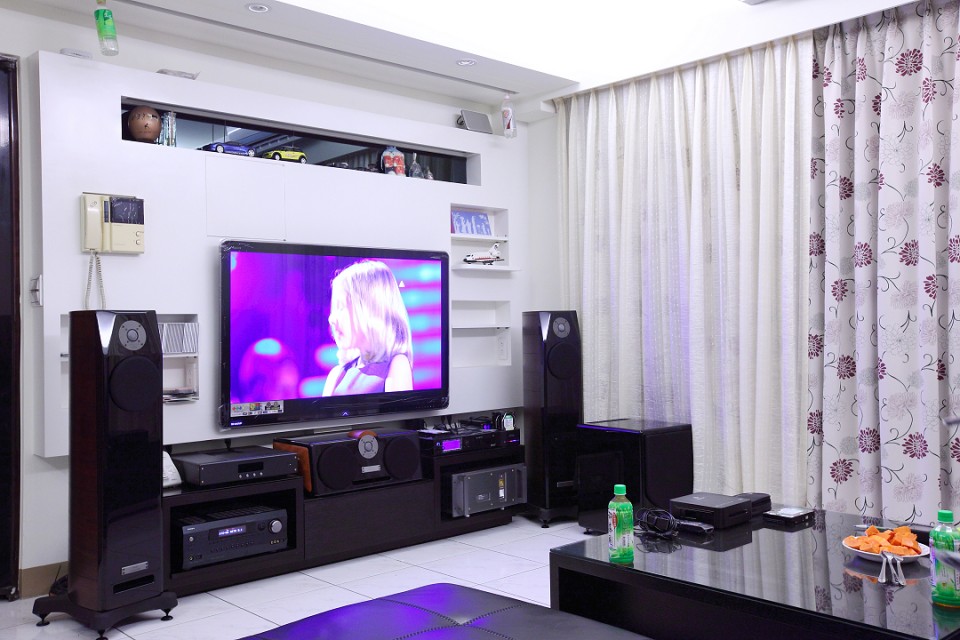

慢慢轉到正面

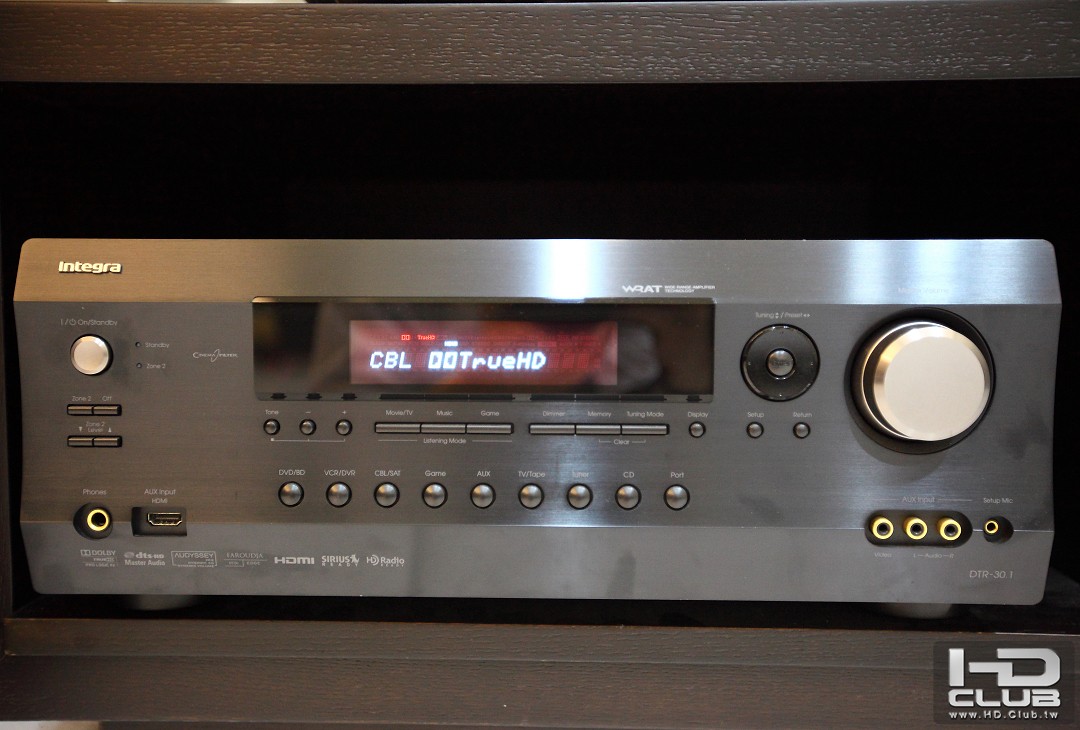

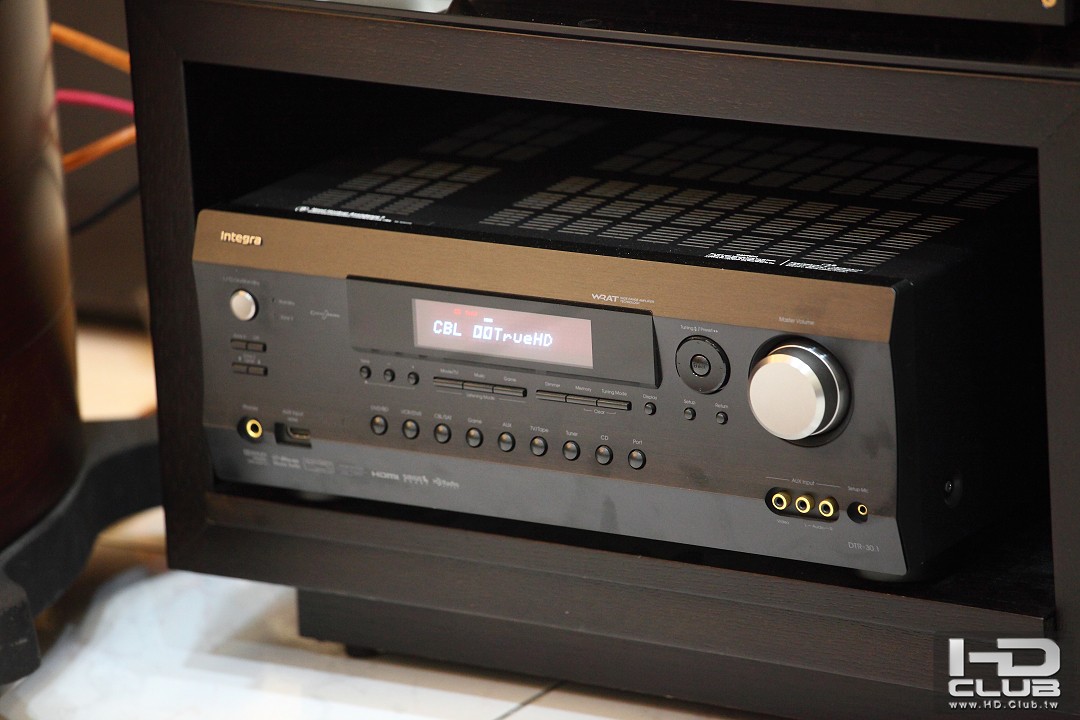

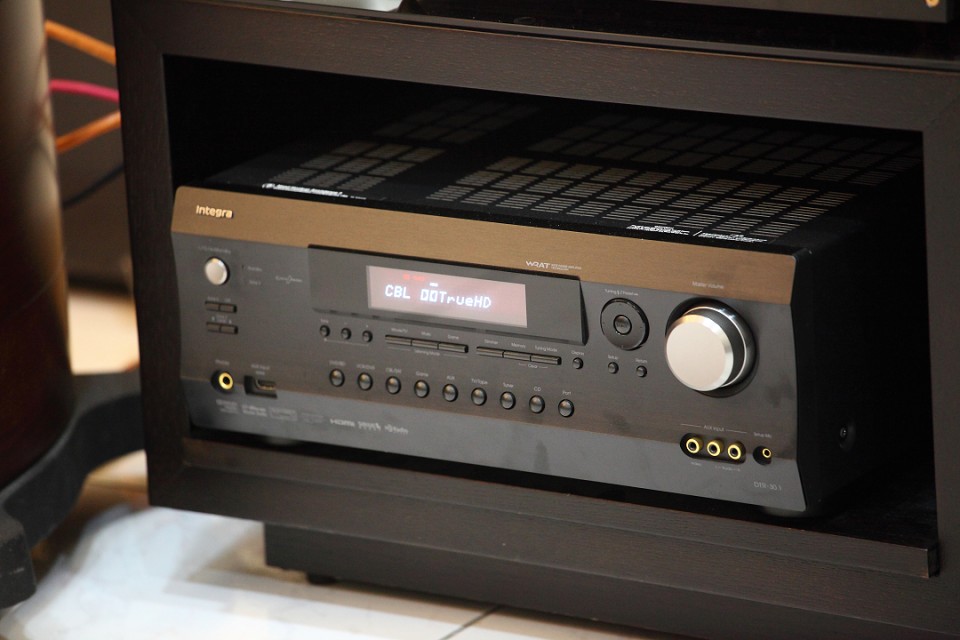

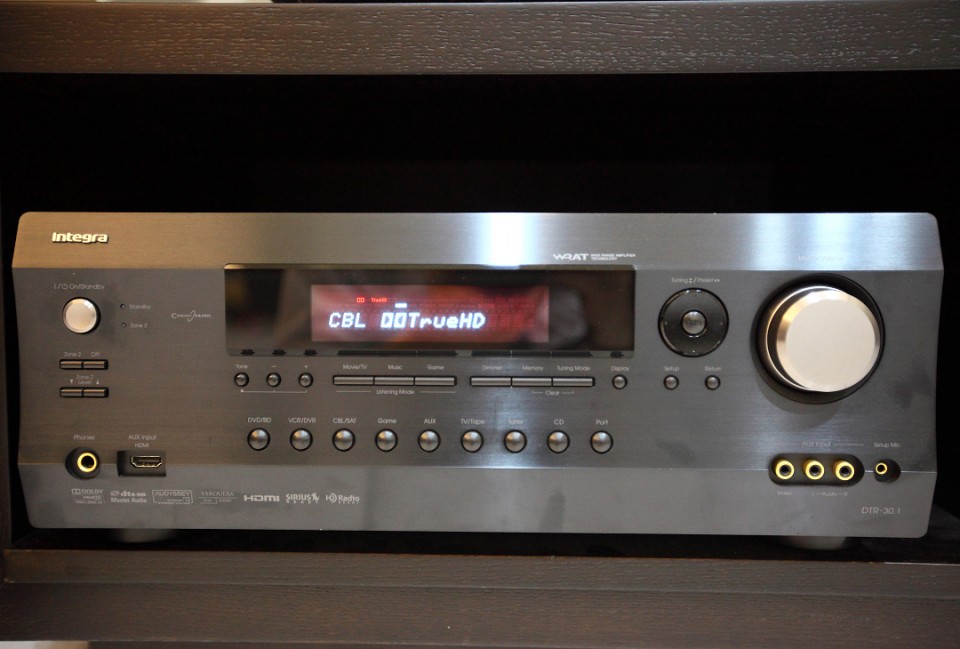

環繞擴大機使用30.1

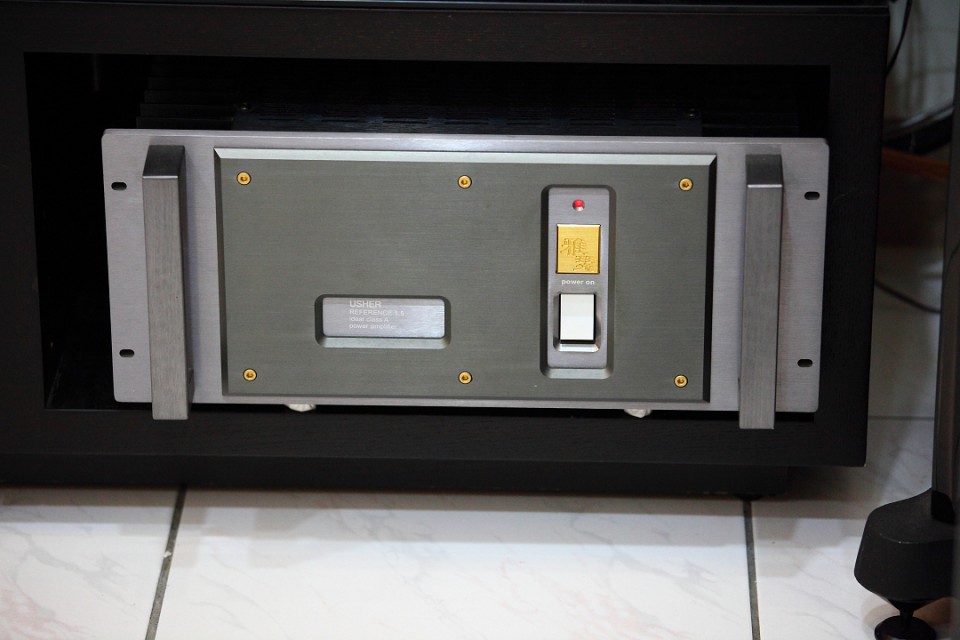

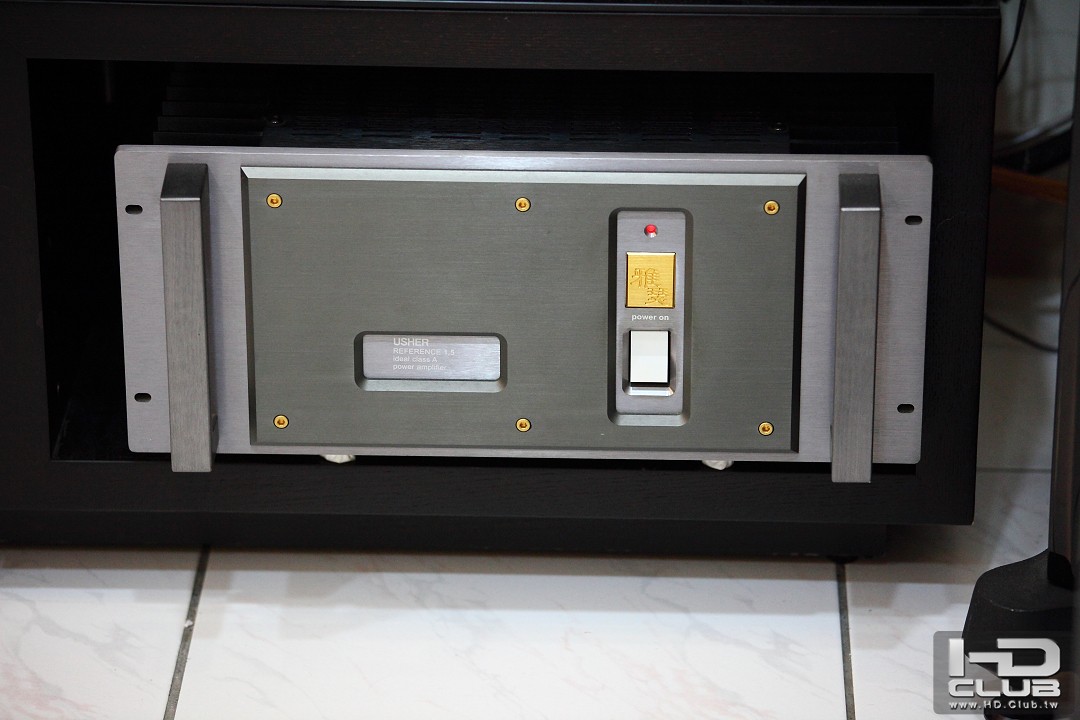

主聲道PRE OUT給USHER R1.5

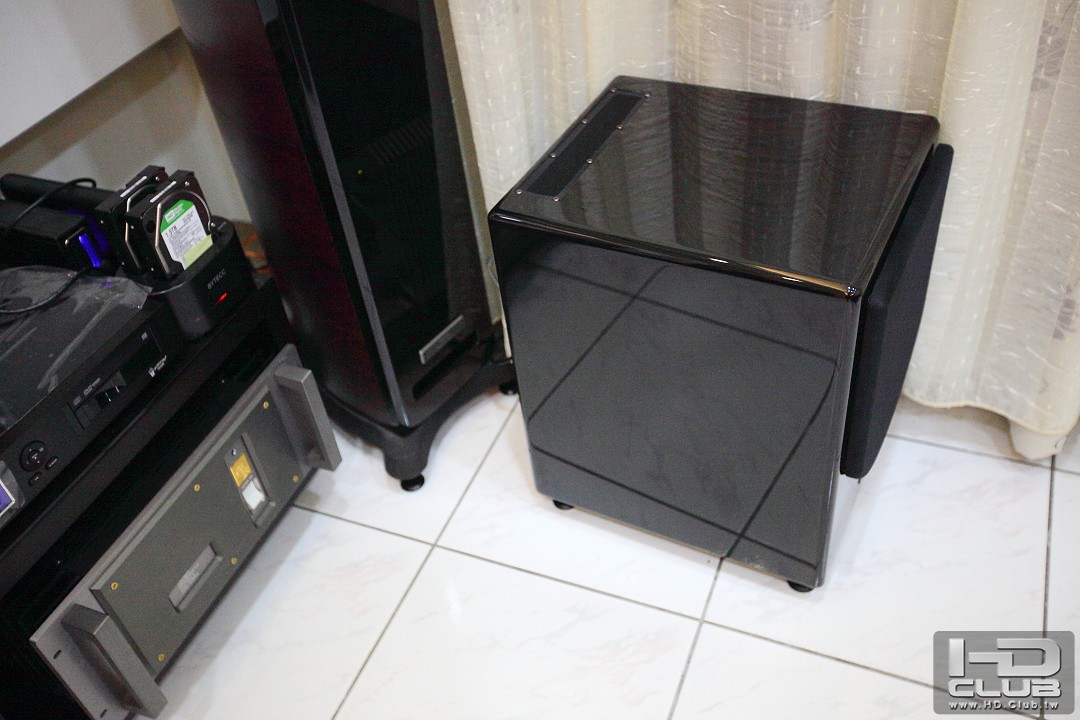

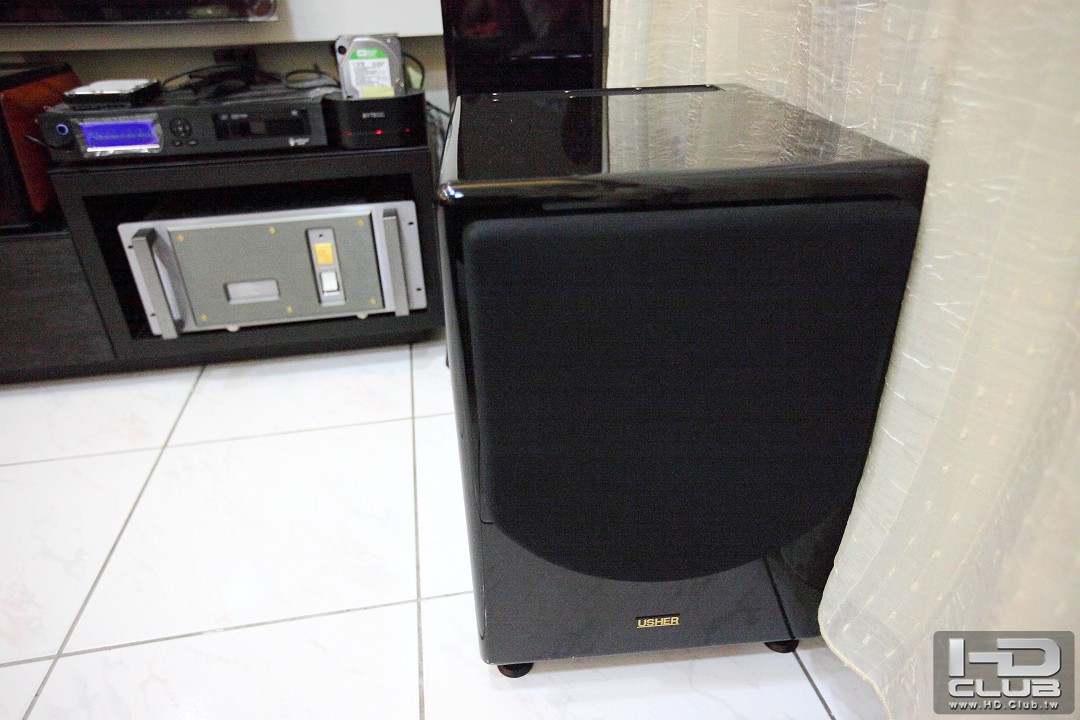

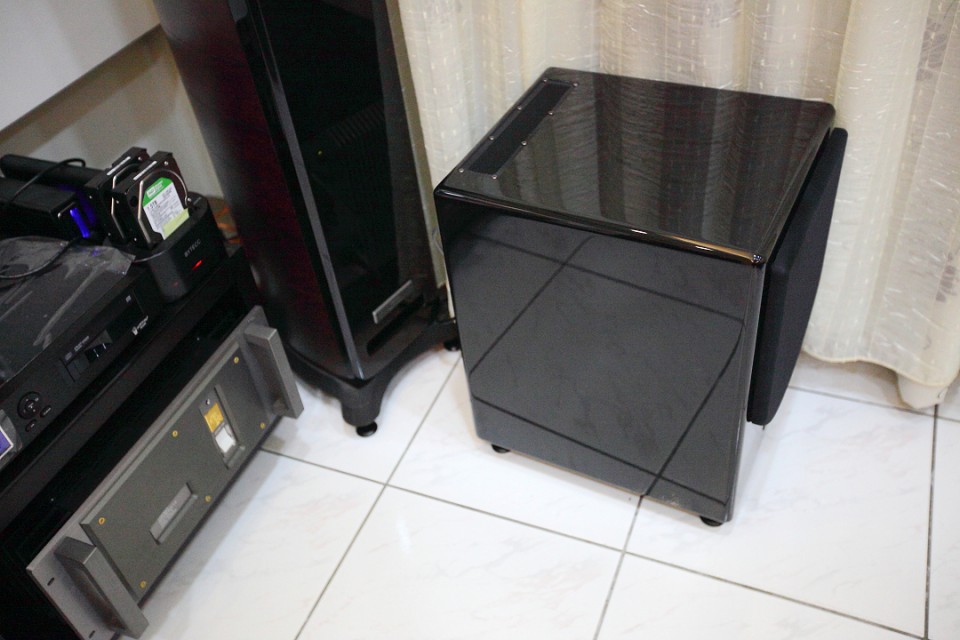

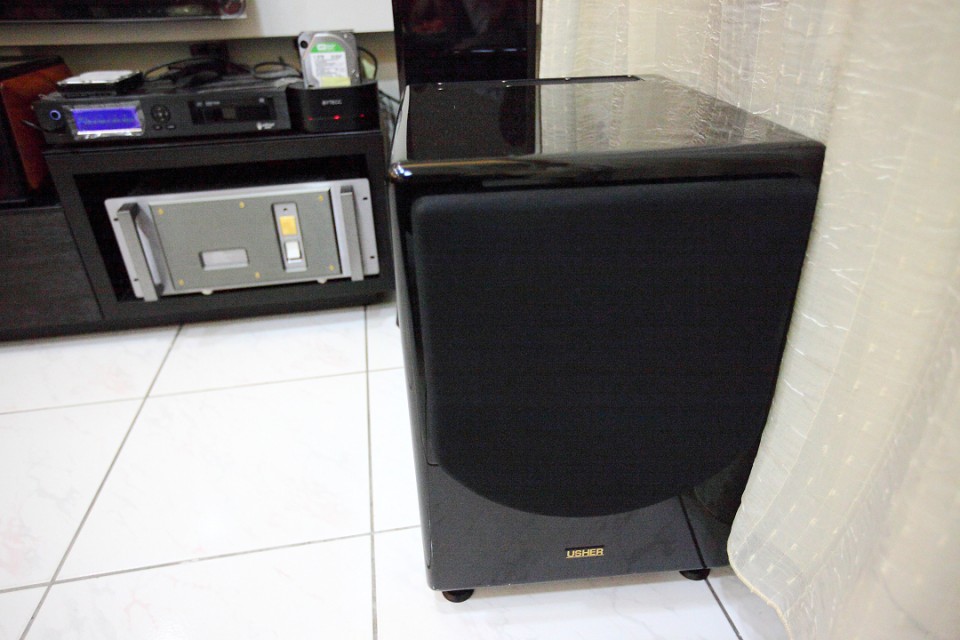

USHER新款12吋重低音 SW212
以往USHER出產的重低音讓小許非常頭痛，
效果怎麼會那麼差？但是經過212的洗禮之後~小許對他另眼看待！

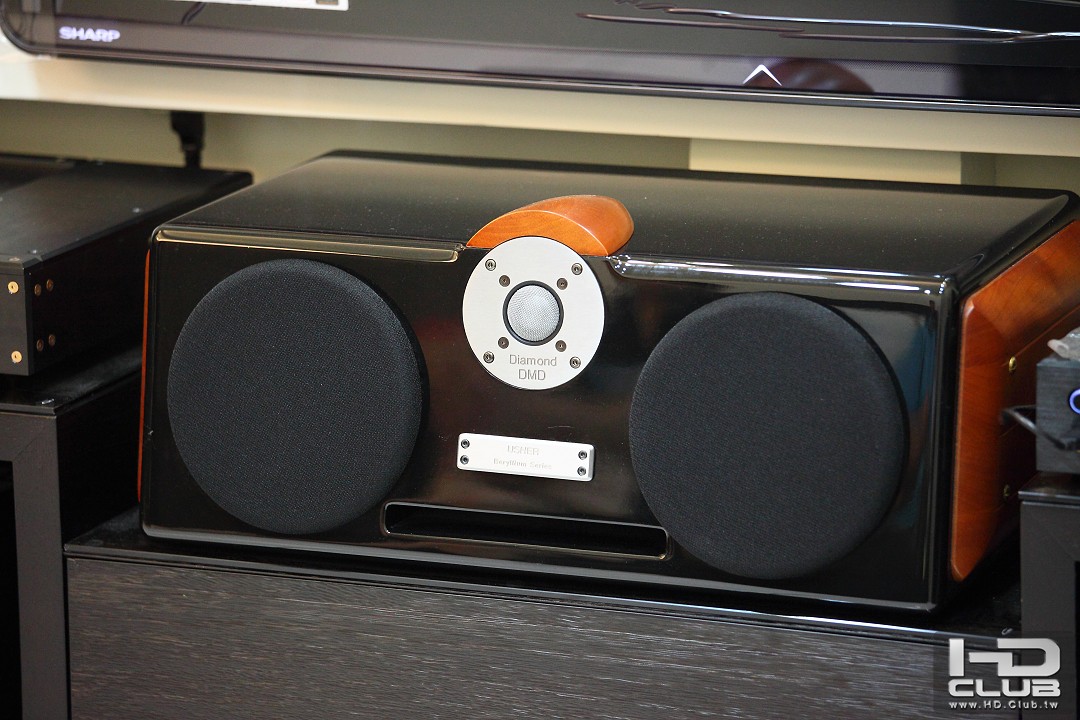

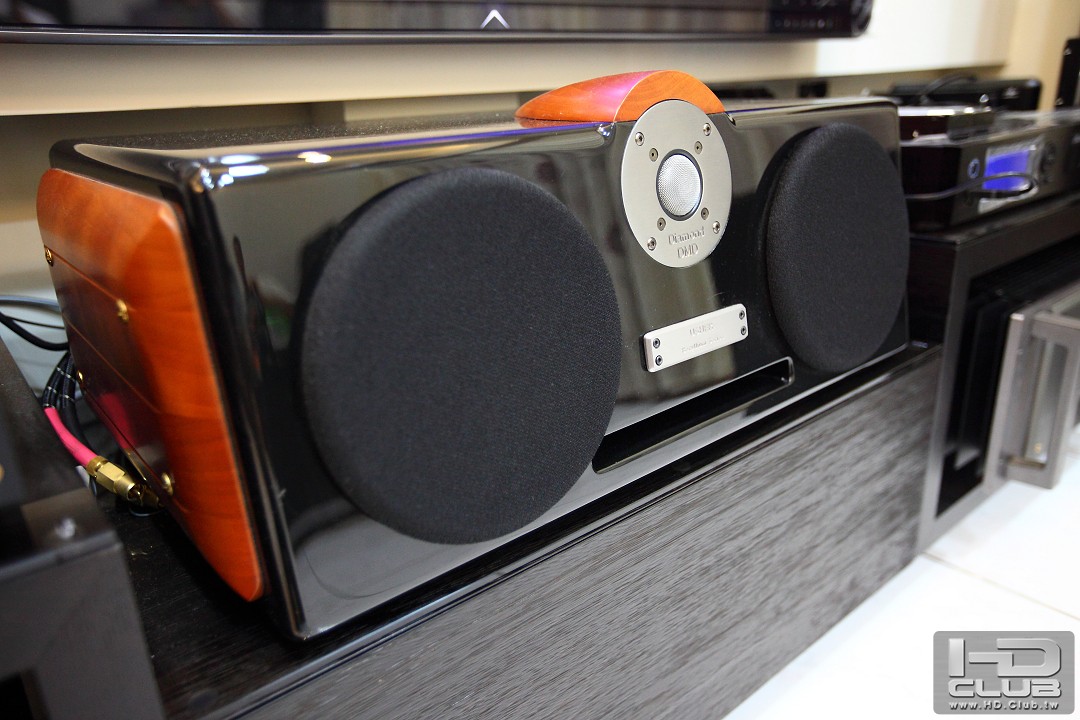

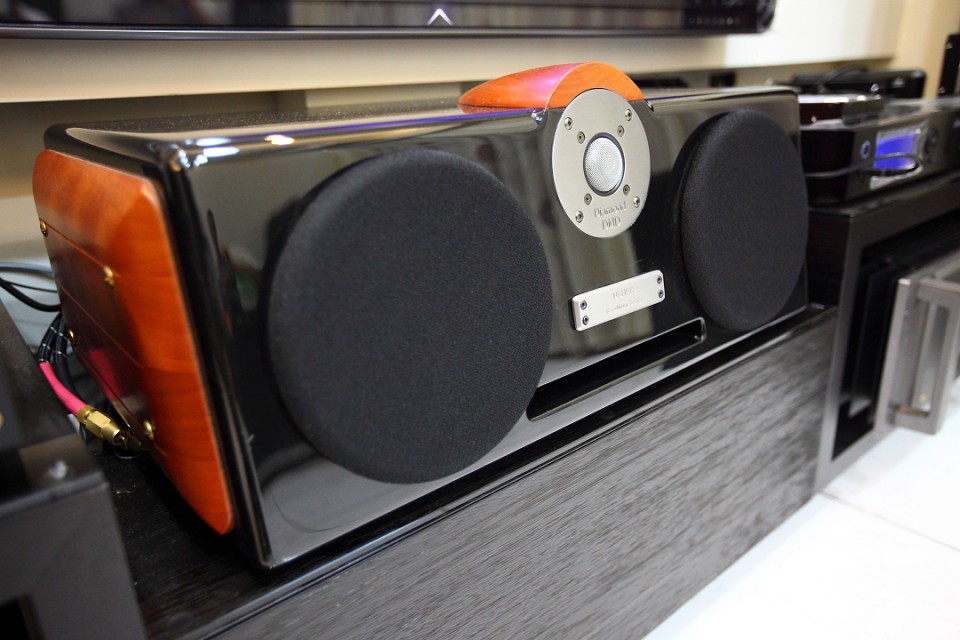

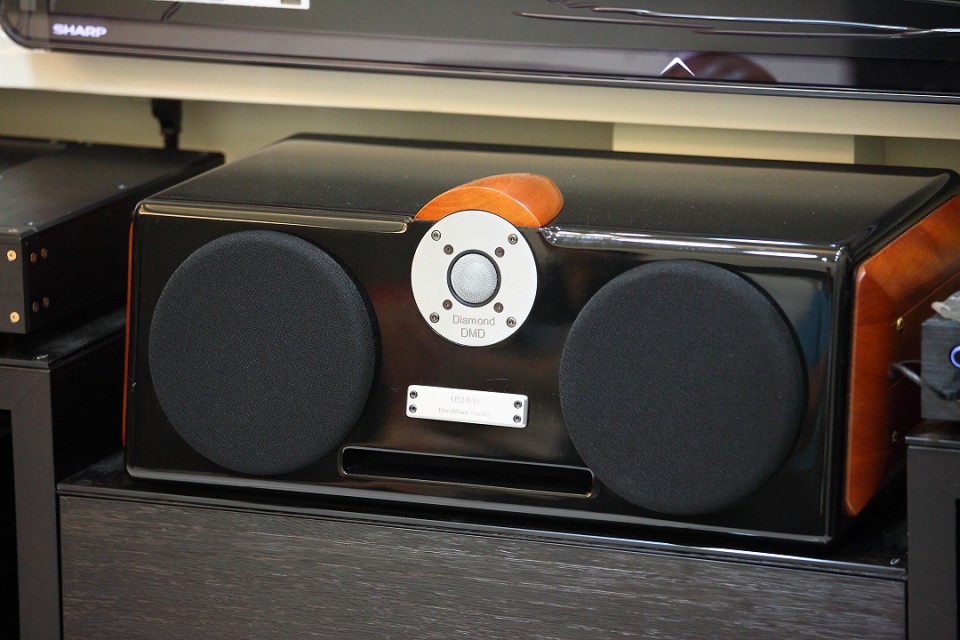

USHER DMD616
延伸性、細節絕對不是同一價位代能比較的。
而且外型非常的漂亮！小許本身也非常喜歡。

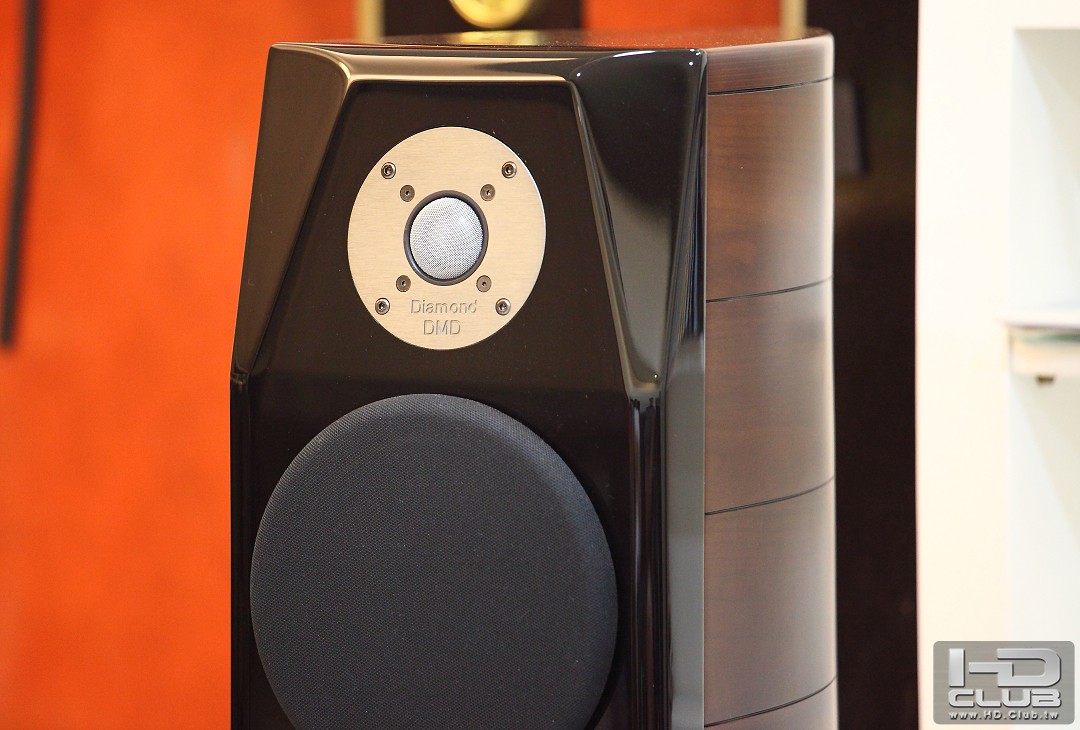

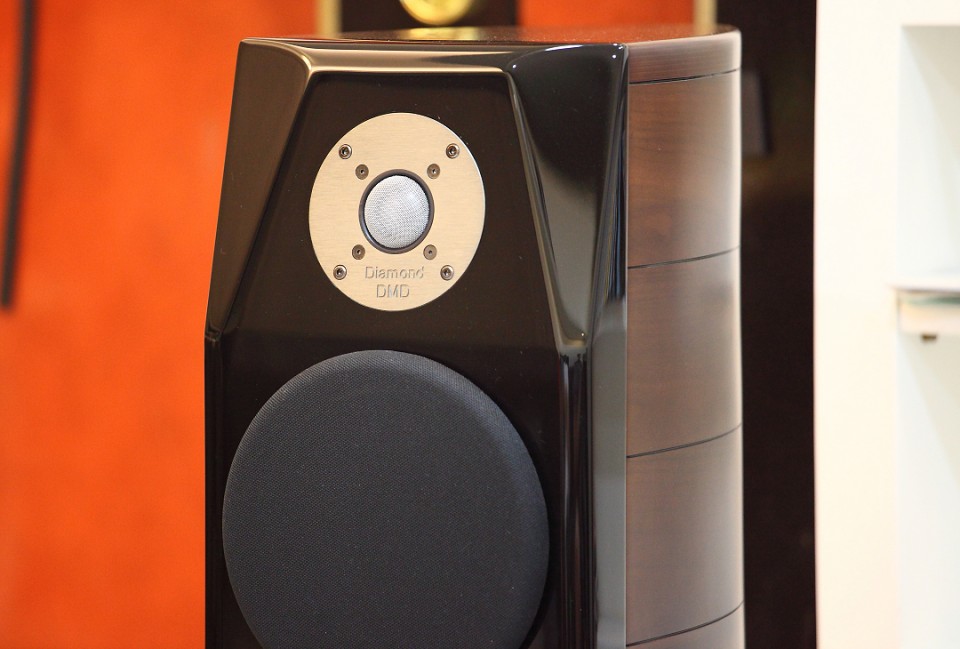

USHER DMD MINI1
堪稱USHER現階段主打的喇叭之一
體積小、外型美觀搭載DMD高音，非常適合一般家庭擺放。

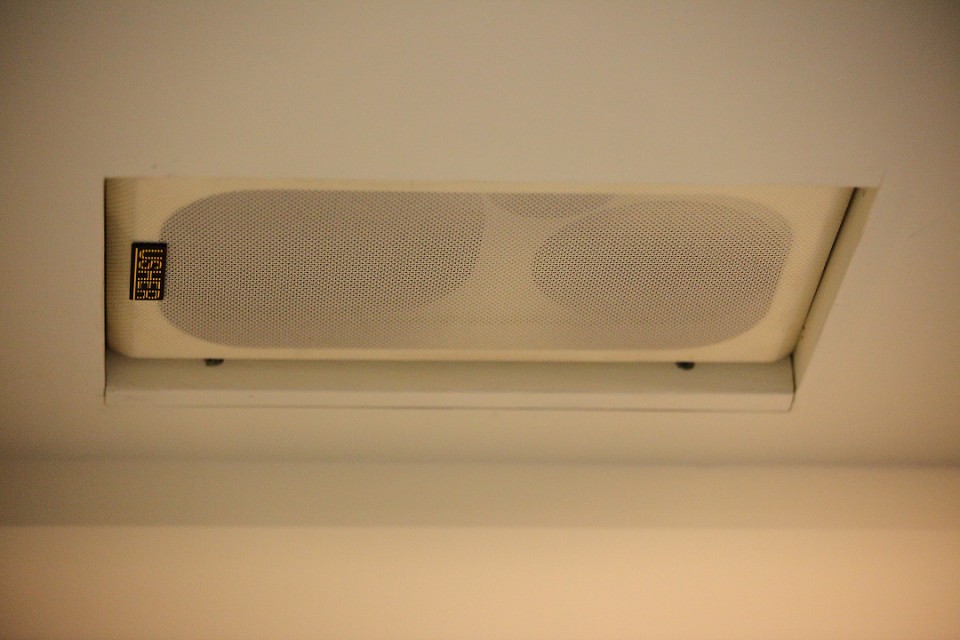

USHER S520
CP值之王~

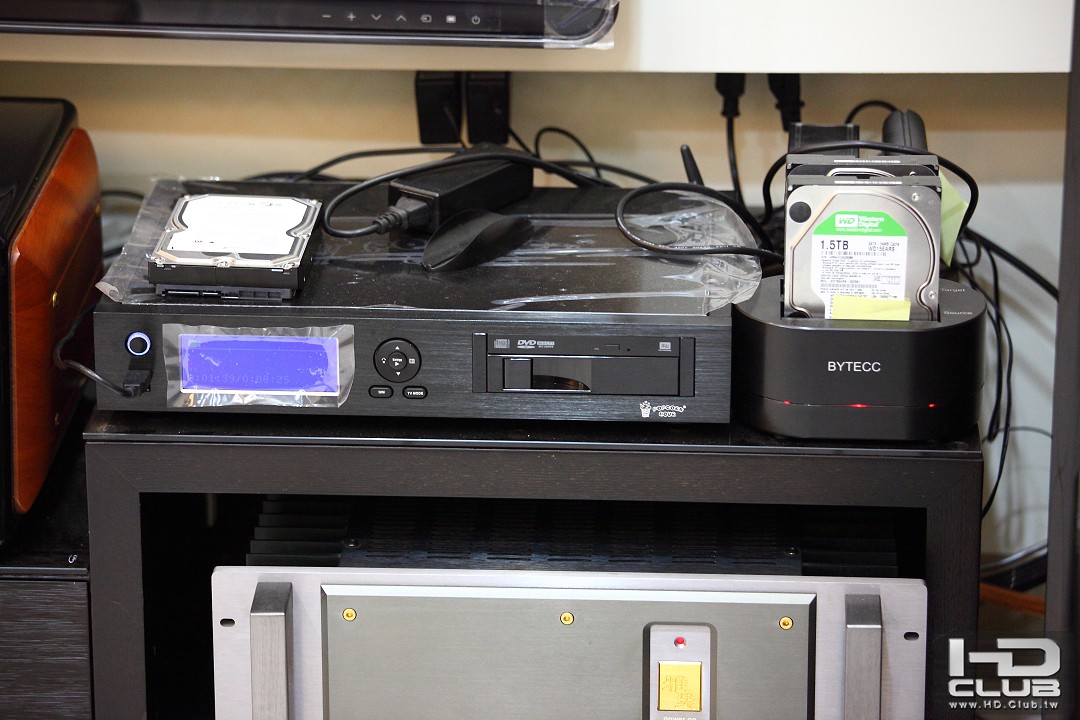

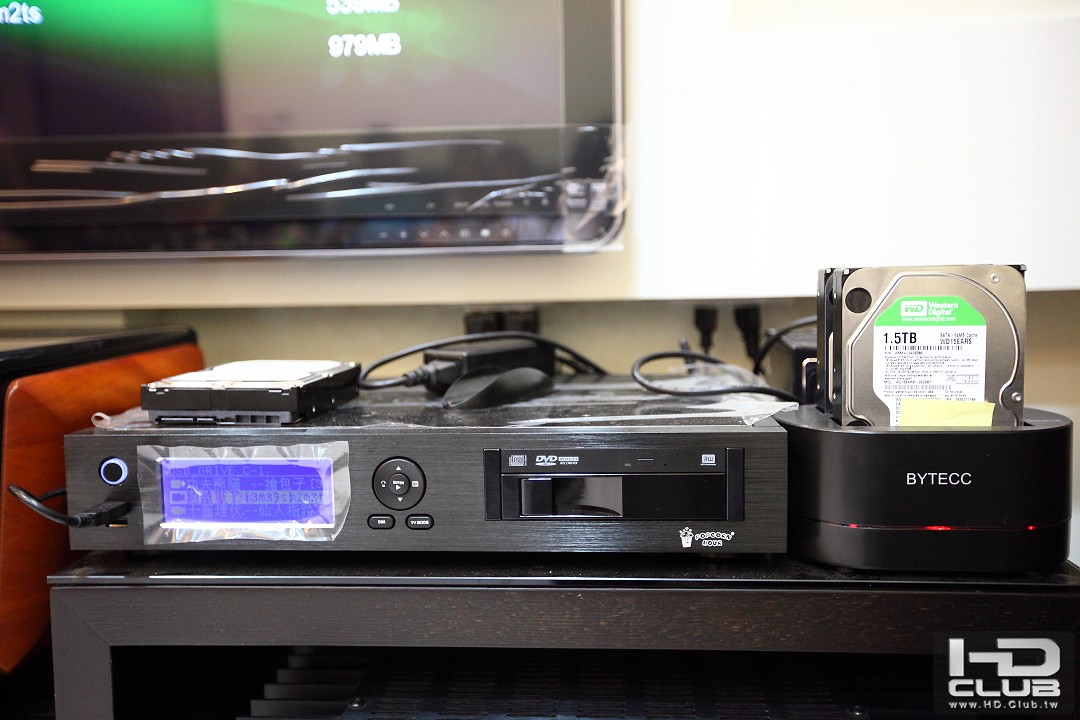

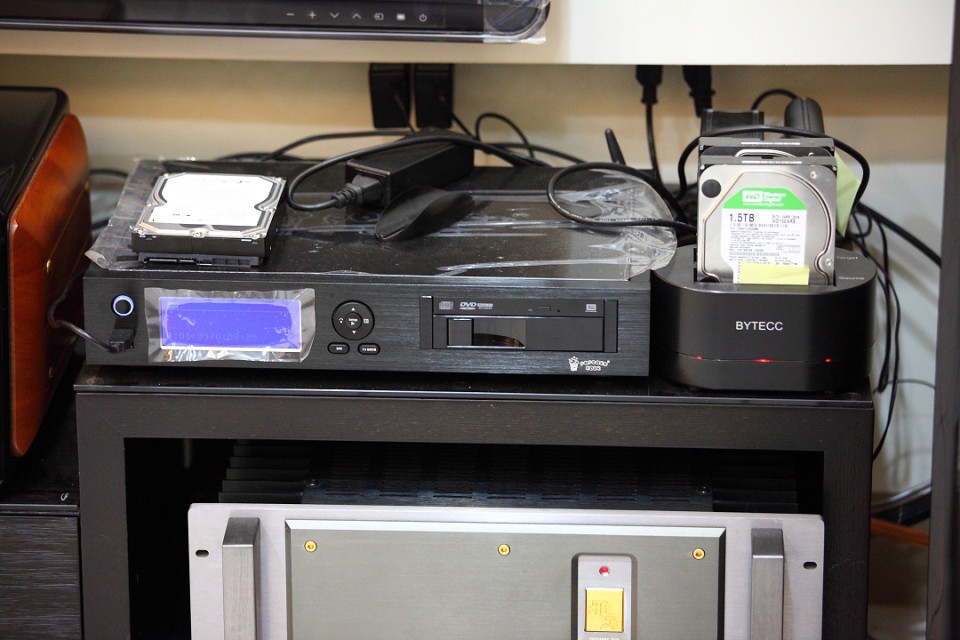

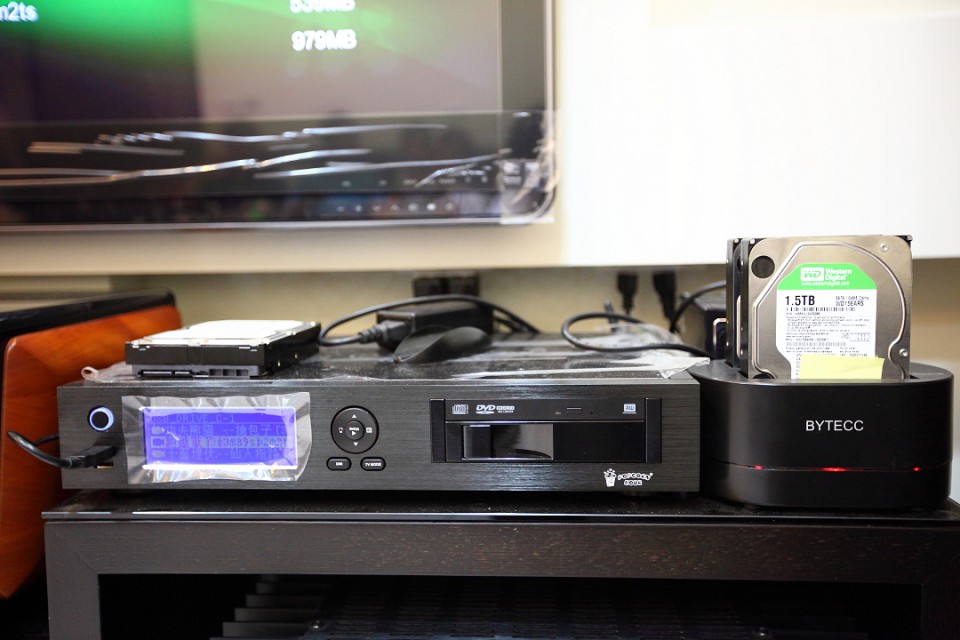

C200
搭載SIGMA 8643晶片，
也是現階段功能非常強大的媒體播放機

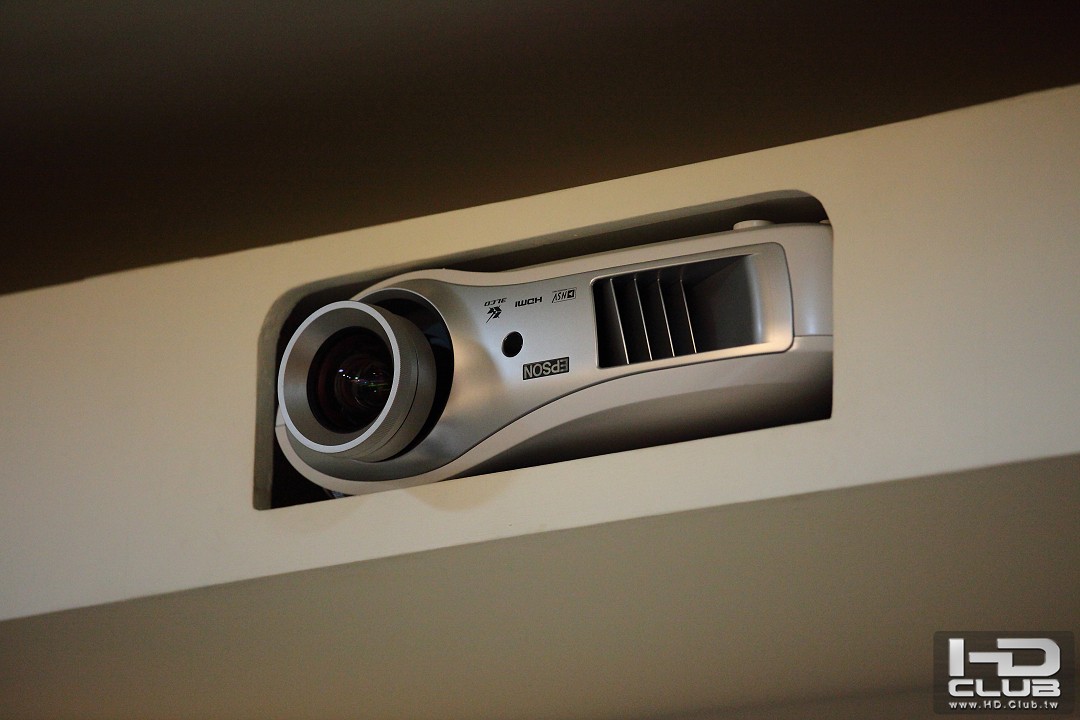

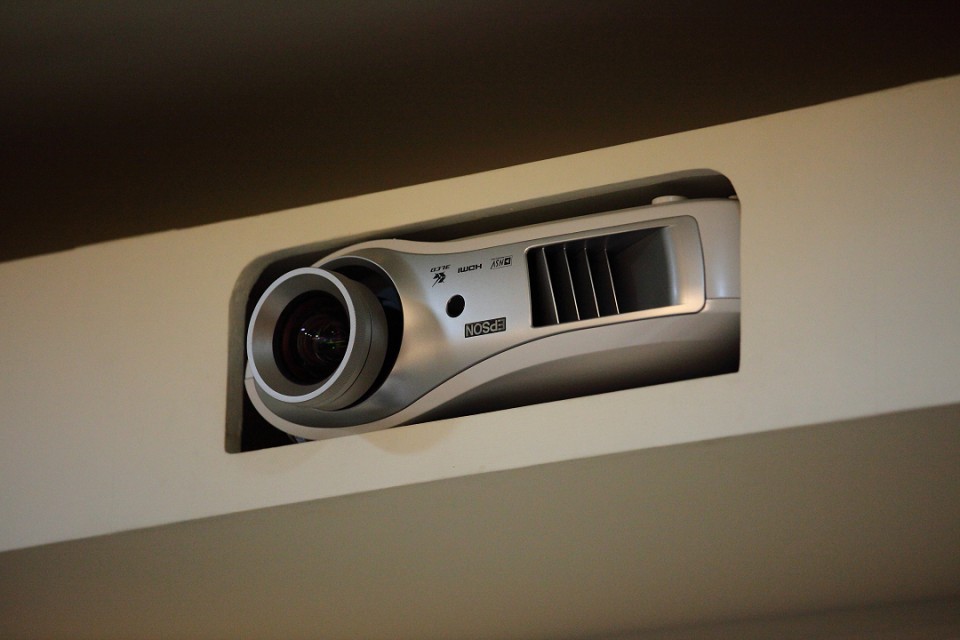

EPSON TW700

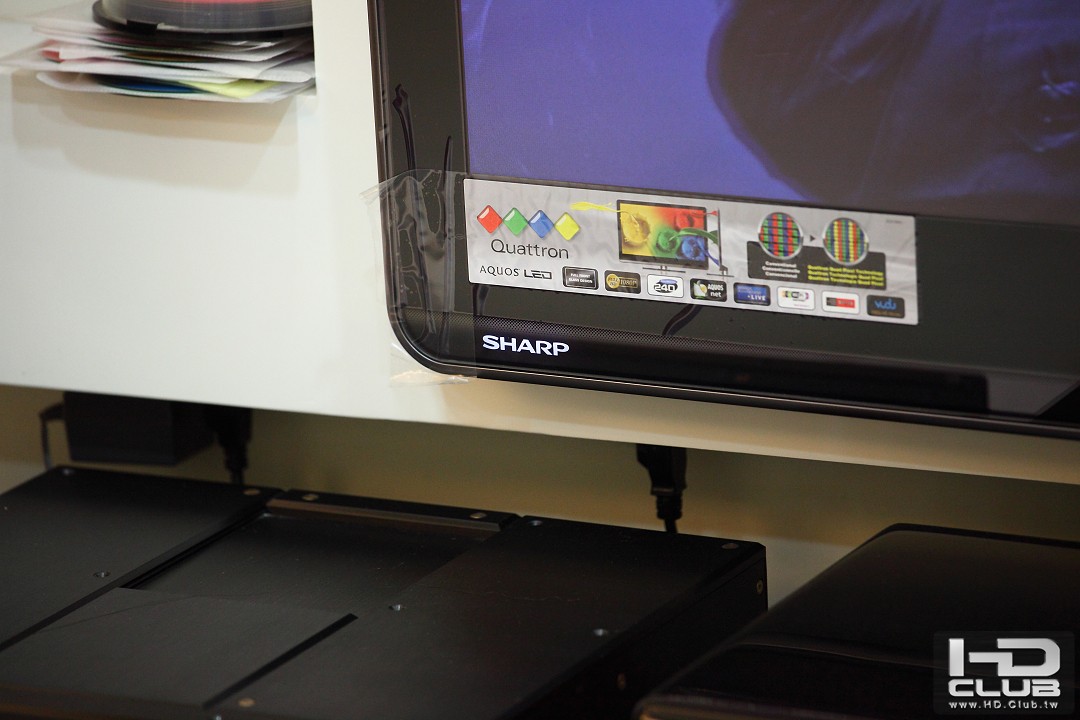

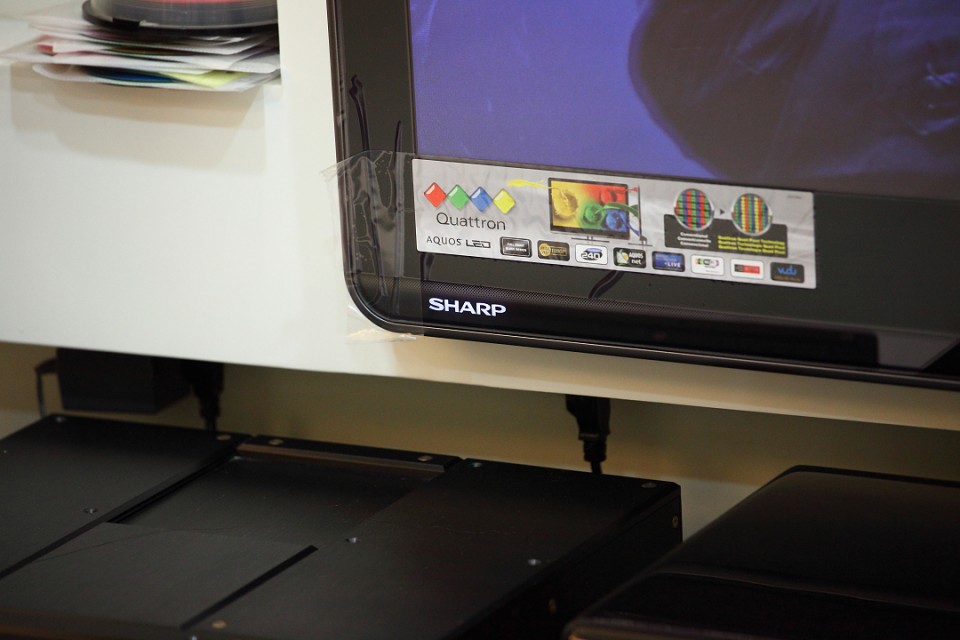

sharp 52吋LED電視

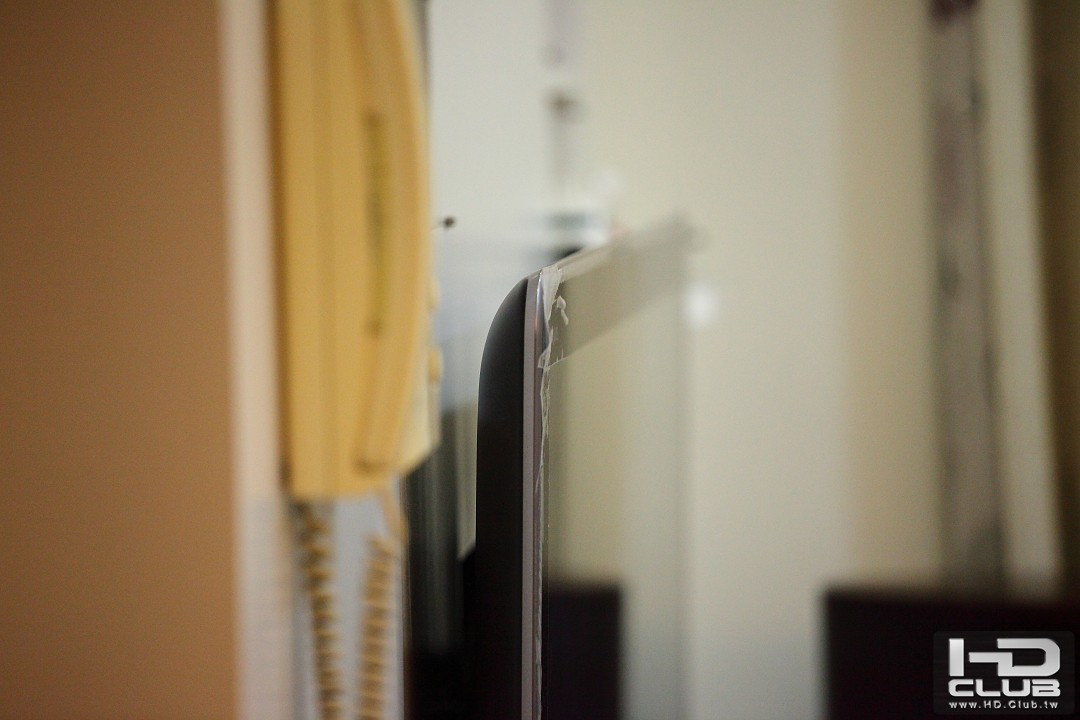

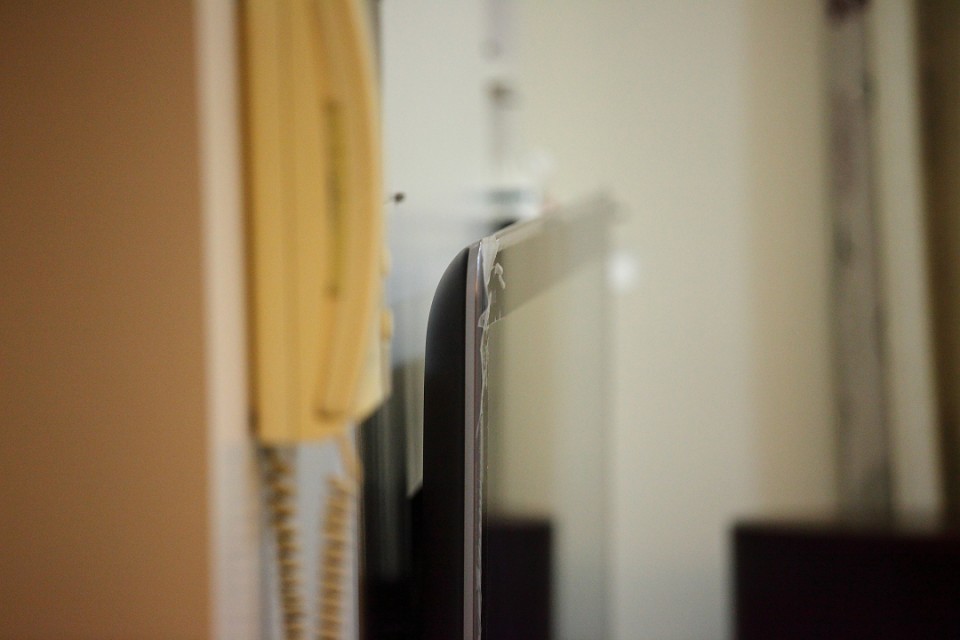

從側面看 他真的很薄

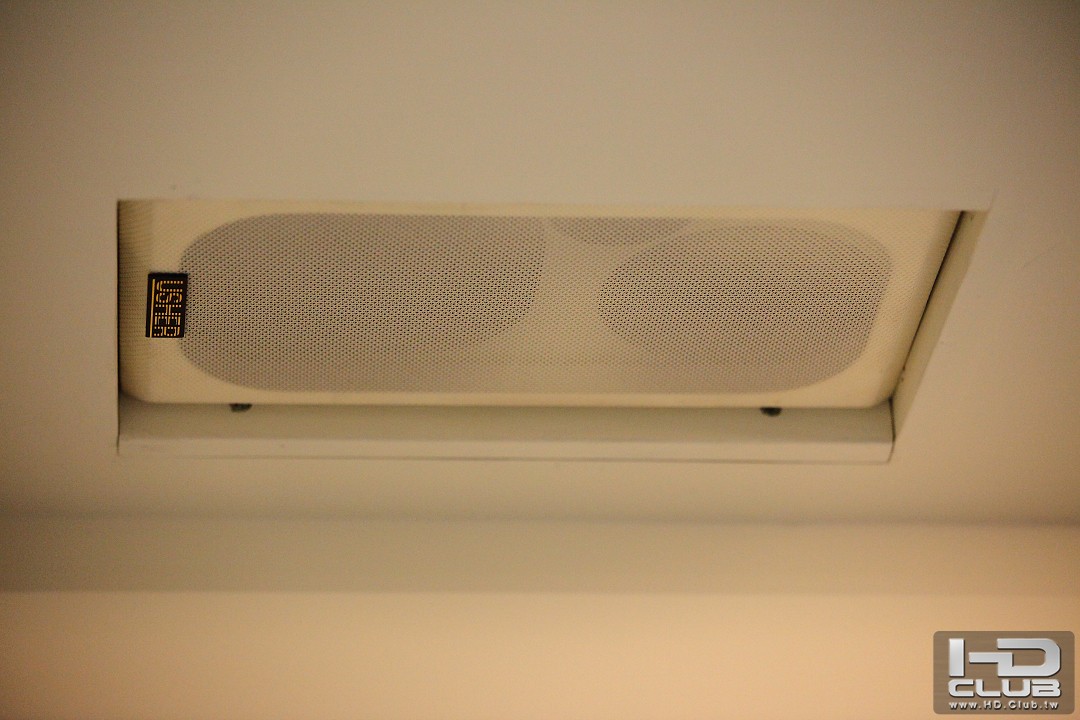

看一下布幕如何隱藏

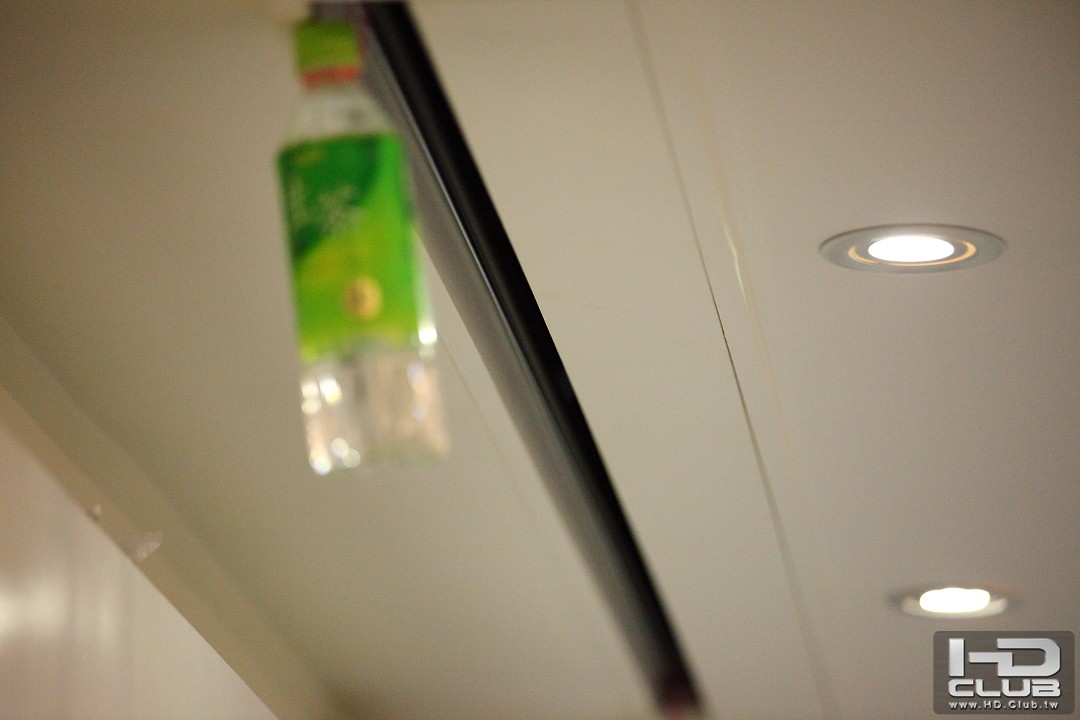

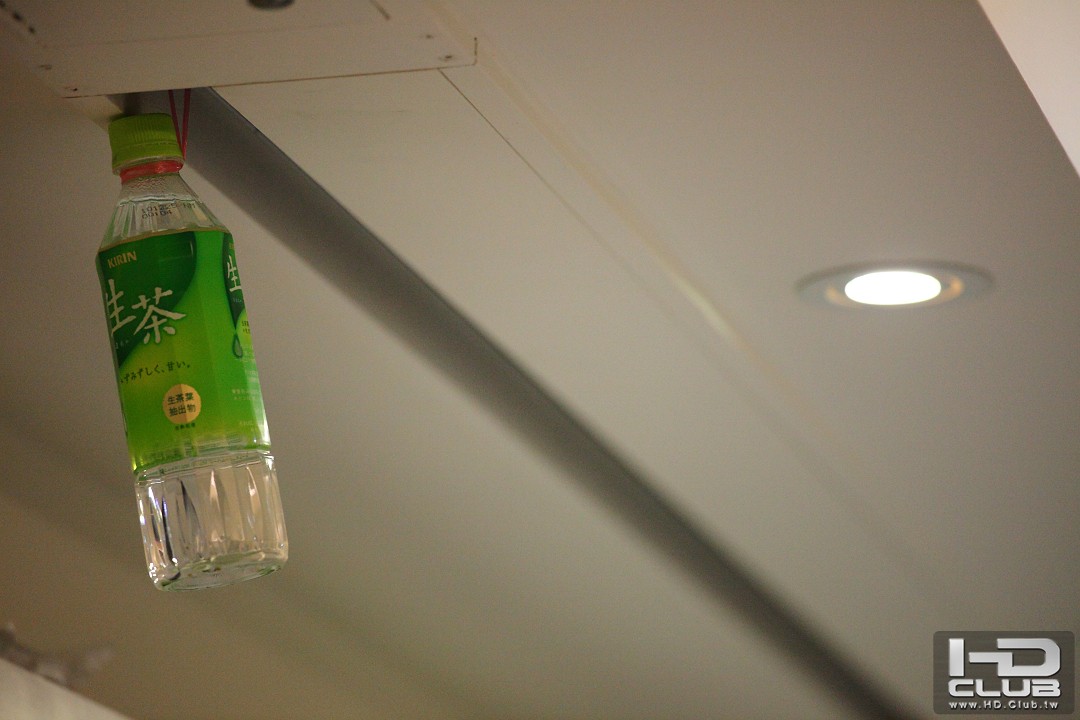

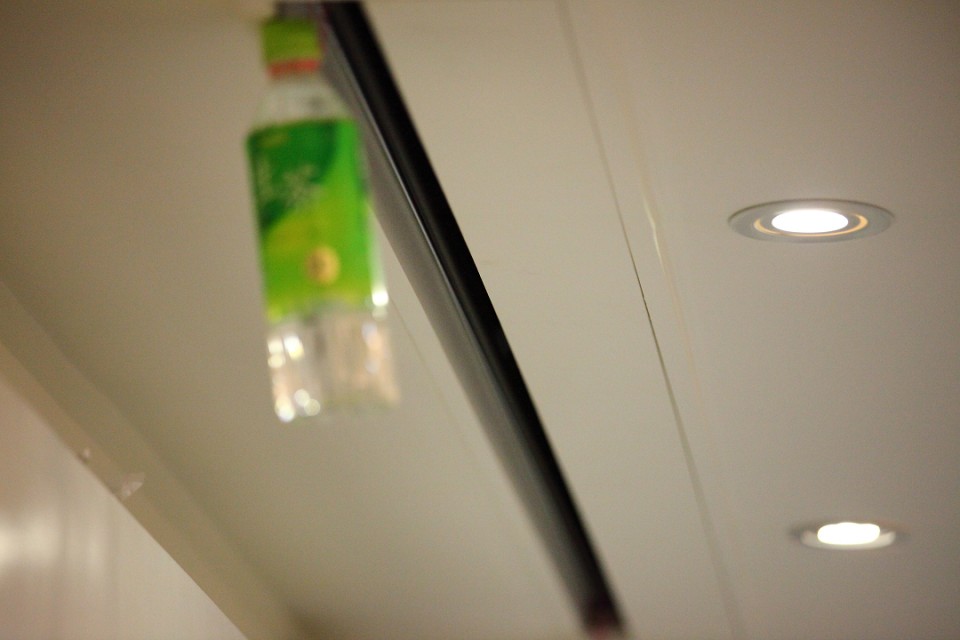

有看到旁邊吊了保特瓶，想知道做什麼用的嗎？
待會請主人為大家解答！



小許今天只負責拍照和吃炸G，
全程百分之50都是靠這台PAA2(手持頻譜)
全程百分之50都是靠勝鴻、李大哥協助調整(待會再放照片)

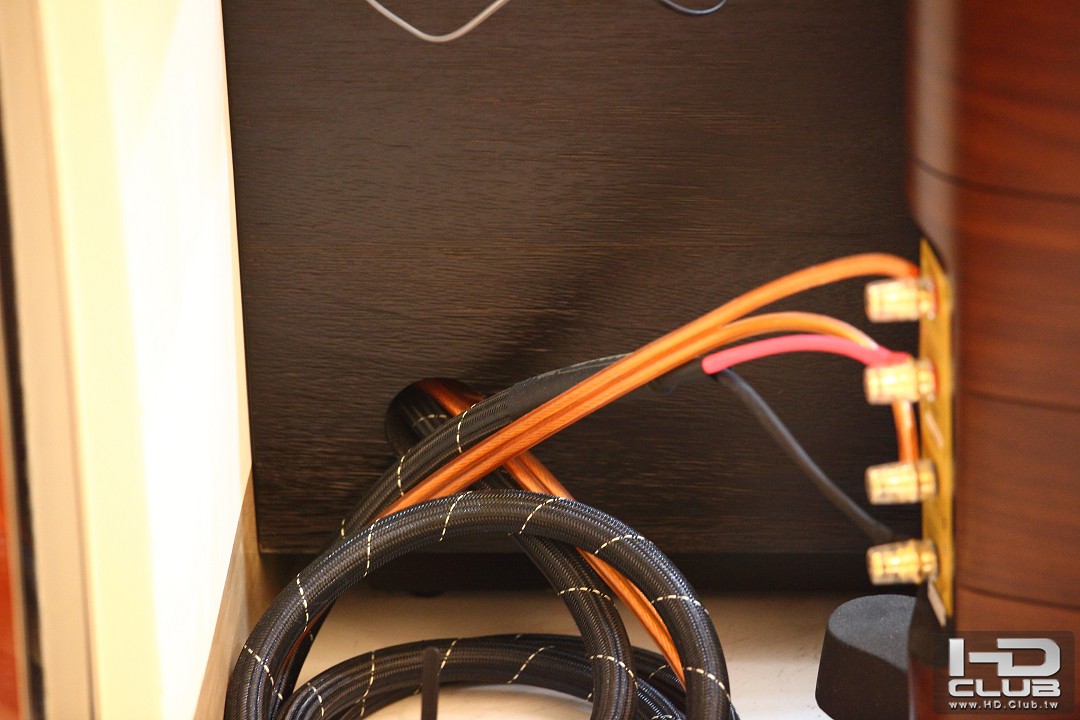

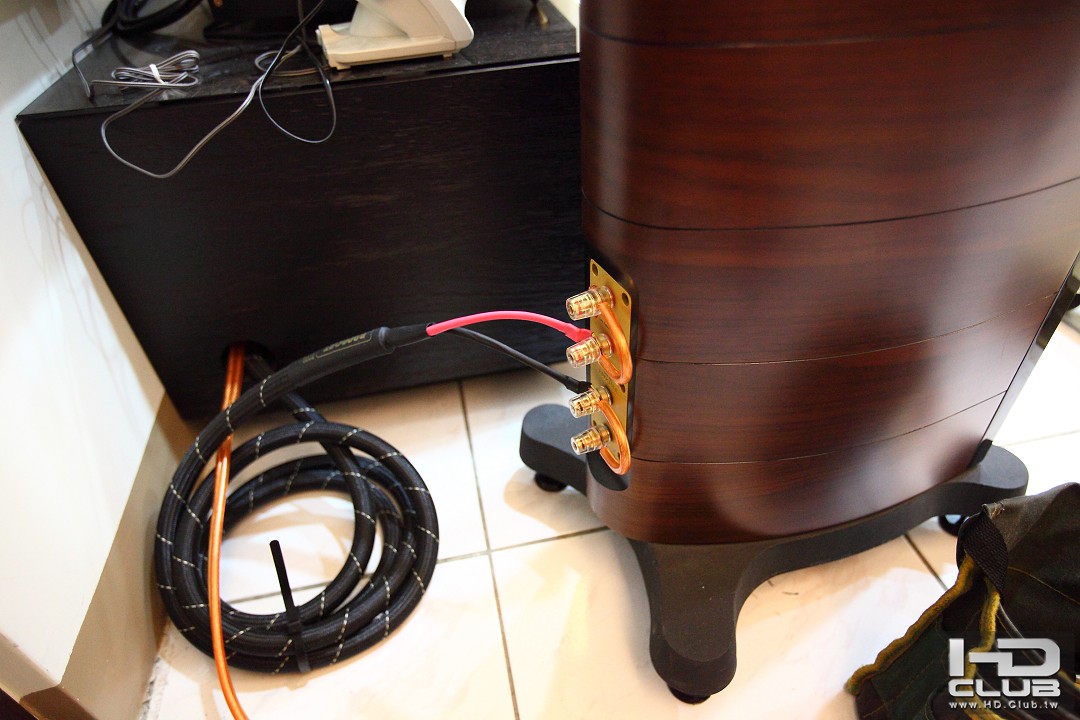

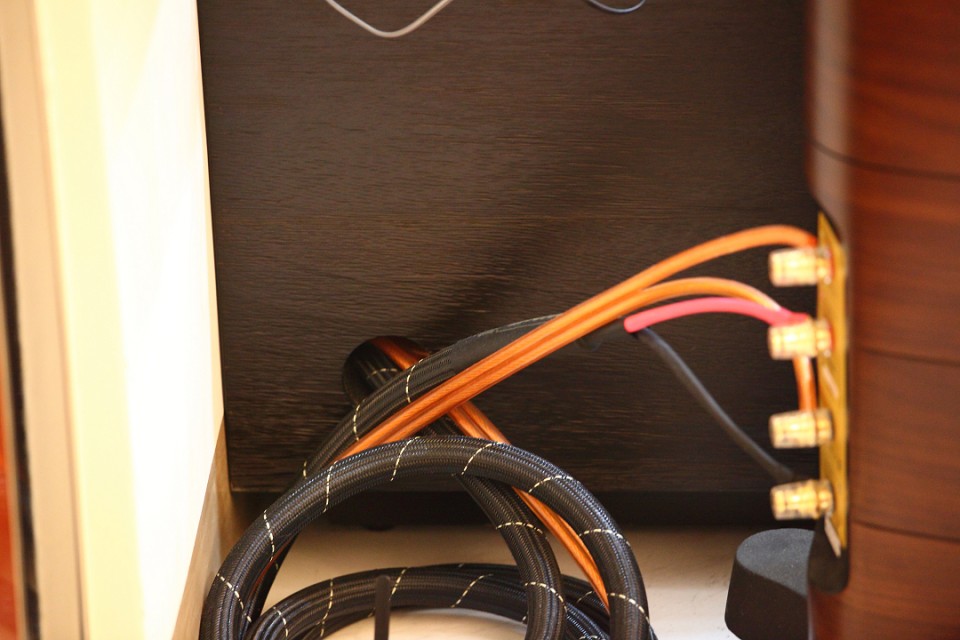

喇叭線原本是使用bi wire接法
但是兩組線的等級實在差太多，
所以小許直接將等級低的那條拆掉~
1條獨立作業就好！





如果jack兄方便的話~也可與大家分享當日心得！
電視型號、布幕型號等等也請jack兄分享。

勝鴻兄如果方便的話！也請與大家分享當日調整心得！

待續...........................

小許

保留..

kao.c.y

這電視看來就是一整個大.來~來~來~
再期待更詳盡的分享喔.小許大大加油.

samgo0531

哇~~
小許這就是你最近去新莊的家訪
很棒的空間與器材
期待後續的報導

VincentBudo

本文章最後由 VincentBudo 於 2011-6-13 00:32 編輯

整個音響設備都是雅瑟系列的...
電視 應該是 55" (由中置 BE-616 比例大致推估)

還沒看到後環繞喇叭, 投影機? 不知用哪台?

jack2115

本文章最後由 jack2115 於 2011-6-12 23:31 編輯

沒想到我家有這麼水喔~~~哈哈  這都要感謝 許大 的用高階相機 拍得這麼漂亮

LanceLiou

您幕檔用的塑膠罐,若把外包裝紙撕掉只留透明瓶身,是否視覺感會好些!

雷奧

器材都是一時之選 這台60吋夏普是日規的吧 是60Z5 還是60XF3D
小許兄真是會吊人胃口 好料總是壓軸
看來我今晚又要失眠 了只為了您的家訪專欄大作

jack2115

您幕檔用的塑膠罐,若把外包裝紙撕掉只留透明瓶身,是否視覺感會好些!
LanceLiou 發表於 2011-6-13 00:36

哈哈  真是見笑了~~

小許

vincent的眼睛很犀利喔！

整個音響設備都是雅瑟系列的...
電視 應該是 55" (由中置 BE-616 比例大致推估)

還沒看到後環繞喇叭, 投影 ...
VincentBudo 發表於 2011-6-12 17:09

小許

雷奧兄讓您失望了！
昨晚太累，
早上才po了新文~

器材都是一時之選 這台60吋夏普是日規的吧 是60Z5 還是60XF3D
小許兄真是會吊人胃口 好料總是壓軸
看來我 ...
雷奧 發表於 2011-6-13 00:49

小許

jack兄
您們家本來就很漂亮，
別兼虛了！
換您出場為大家介紹一下。

沒想到我家有這麼水喔~~~哈哈  這都要感謝 許大 的用高階相機 拍得這麼漂亮 ...
jack2115 發表於 2011-6-12 23:29

oebrown

本文章最後由 oebrown 於 2011-6-13 10:56 編輯

話說........某天小許約新莊家訪....

一開始下班後，大夥約一約在桃園雅瑟集合出發

也一路省道從桃園塞車到新莊

整裝帶著(機師頭)傢伙一堆如下：
------------------------------------------------------------
1、頻譜x1

2、15捲尺x1

3、S2x1 + 2Tx2 + 8G隨身碟x1

4、100cm腳架

5、(此次新增加平板車x1)

6、小許相機大三元
------------------------------------------------------------
我們一行人到jack家後，大夥看一看時間，事不宜遲開工吧！！


第一槍：小許

先問診把脈開始...........

1、(拉滴賽)Audyssey功能耶有開

2、擴大機設定有開到Double bass也有開耶

3、前後左右喇叭輸出音壓增益，前三喇叭聲音粉大聲，後環繞幾乎無聲音

4、放幾個低頻聲音(40Hz、、、、)，超低音聲音糊糊的，軟軟的

===>小許說，上述初步研判結果.......都是致命傷

不管我們還是先聽聽看，先不任何調整


迷：此時jack跟他朋友阿龍已經，眉頭深鎖，那阿ㄋ講，都這樣子聽一年耶!!


第二槍：李大哥

建議來段創世紀賽車先聽聽看車子在地面上低頻有沒有沈下去，與整個音場包覆感動態有無到位...

===>李大哥聽完結論：完全沒有感覺，這樣子不行低拉，都沒有摸到邊，完全不及格。

包覆感都沒有，整個空氣都沒有瀰漫著超低音感覺


第三槍：小弟我就說來幾段大家熟悉人聲測試吧!!

1'大衛佛斯特與好友們的音樂饗宴2-潔姬伊凡科

2'席玲狄翁 拉斯維加斯演唱會

3'大衛佛斯特與好友們的音樂饗宴1

4'安德烈波伽利

===>聽完結論：人聲厚實不足，豐富的細節缺少，動態稍嫌混濁


迷：聽完我們開的三槍，jack跟他朋友阿龍完全混亂ing，考慮準備手牽手要去買一套全新器材...哈哈開玩笑啦～



接著小許對著 jack跟阿龍深情款款說..

待會調整完～讓你們有全新感受，如同換一副全新有對焦的眼鏡啦...



調整Part-I

李大哥跟我就拿出我們機師頭

拿起腳架架起頻譜

小許說重新將環繞擴大機設定重新REsetup一次

怕裡面有什麼設定沒有注意到，乾脆一不做二不休重來，哈哈!!

接下重頭戲上場了

SOP流程

1、手動重新量過一次，五支喇叭到皇帝位距離

2、調整五支喇叭分頻點

3、將五支喇叭db增益效率都調整一樣

4、將(拉滴賽)Audyssey功能先關掉

前後大約花十幾分鐘

小許提醒一下大家，在家測五支喇叭db增益，家裡有冷氣或電風扇都必須先關掉

這樣子測量比較精確

調整差不多，jack跟阿龍就迫不及待

就開始重新上述第二槍與第三槍流程....

李大哥就聽一下結論整個低頻量感、後環繞包覆感也都出來...

當然又加碼一段黑暗騎士-逮到小丑，當然也大槍小槍開的粉爽，車子也撞擊力道也是讓整個空氣都充滿超低頻味道....

OS：總算可以像江東父老交代..什麼跟什麼亂七八招..哈哈

我的人聲部分也是剛剛上述問題都解決的，人聲厚實足，豐富的細節多，動態清楚，更加開闊的音場！....OS：一樣可以收工了

東道主jack當然最後拿出自己

最常聽的BD席玲狄翁 拉斯維加斯演唱會，看到他嘴角45度角微微上揚

看起來是相當滿意

整個一掃，準備換器材低氣壓陰霾



這時候我跟李大哥準備，軍中阿兵哥最喜歡一句話：收操、收器材啦

OS：jack夫人招待水果，跟jack兄鹹酥雞都吃不多，也該閃人了...俗話說見好就收啦～～～



這時候眼尖小許看到主聲道Mini-1怎麼會接這樣子～

雞婆個性就來了～

請jack兄拿出斜口鉗跟美工刀等工具....

小許就看這我們兩個準備收工傢伙

說準備Part-II加碼ing

Ps：小弟覺得Part-I約調整後：80，經過小許Part-II，調整加持應該有90分水準...

安可------------->

煩請小許來補上精彩的Part-II加碼版～

kao.c.y

話說........某天小許約新莊家訪....

一開始下班後，大夥約一約在桃園雅瑟集合出發

也一路省道從桃 ...
oebrown 發表於 2011-6-13 10:46

請教歐比王大大:
就你們的SOP流程.分頻點是設在多少?而db增益都設一樣的話.用意是在那呢?
感謝你的分享喔.

oebrown

Q1：分頻點是設在多少?
A1：
機器內建分頻點的設定
60、70、80、90、100等~~
如果符合thx規範
thx的規範是80hz以下慢慢衰減
我們稟持喬治盧卡斯大大的規範施行
以80hz為分頻點

Q2：db增益都設一樣的話....
A2：
各聲道平衡
才不會頭重腳輕
中置太大蓋過主聲道
環繞太大蓋過中置
音響的調整
著重於平衡
平衡先到位
再依個人聽感做微調

kao.c.y

Q1：分頻點是設在多少?
A1：
機器內建分頻點的設定
60、70、80、90、100等~~
如果符合thx規範
thx的規範是8 ...
oebrown 發表於 2011-6-13 11:28

有收到.真的很感謝.
看來我的設定應該也沒錯.就是你說的這樣.

chaokai

寶特瓶那張相片很搶眼。

相片看來拍得很不錯，又是舒服的空間。

jack2115

一開使要先感謝 許大  ,鴻大  跟李先生的專業調校,讓小弟的劇院 有如浴火重生般的飛了起來!!
話說2年前 從家裡獨立出來 當個體戶,終於有機會搞一組夢寐已久的家庭劇院,一腳踏進了劇院的世界了,也在HD CLUB裡學到了不少東西,認識了不少熱心的網兄,在一次偶然的機會認識了許大,也看過了不少他的家訪文,於是就跟 許大預約了家訪,  其實是想請許大來家裡幫我的系統健診一下啦,但是許大工作也是非常的忙碌,還要把妹,真的很辛苦,不知覺就過了一年, 終於上週來到寒舍完成家訪, 真是感動
其實還沒家訪前,小弟覺得對家中的劇院表現不甚滿意,總覺得包圍感以及臨場感不夠逼真,一度懷疑是不是我的設備有問題,是不是要加點什麼設備呢??我的空間是不是有問題,是不是要再重新裝璜呢?? 還是該換個房子 搞個視聽室呢?天ㄚ 快瘋了  每天胡思亂想,終於在許大團隊的的加持下,一切都不一樣了,原來我家的劇院也可以有
爆棚的感覺,震撼感十足,終於明白道調整,及擺位的重要了,老婆也開始會陪我看電影了,人生變彩色了,,真的是太感謝許大了  哈!!!
以下是小弟家中的設備,獻醜了~~

TV : SHARP LC-52LE920
投影機：EPSON TW700
布幕：Super Seimon 16:9 100吋電動布幕
擴大機：Integra 30.1
後級 : USHER R1.5
主喇叭：USHER DMD Mini 1
中置：USHER BE616 DMD
後環繞：USHER S520
重低音：USHER SW212
播放機：C200

文筆不好望請大家不要見笑~~~

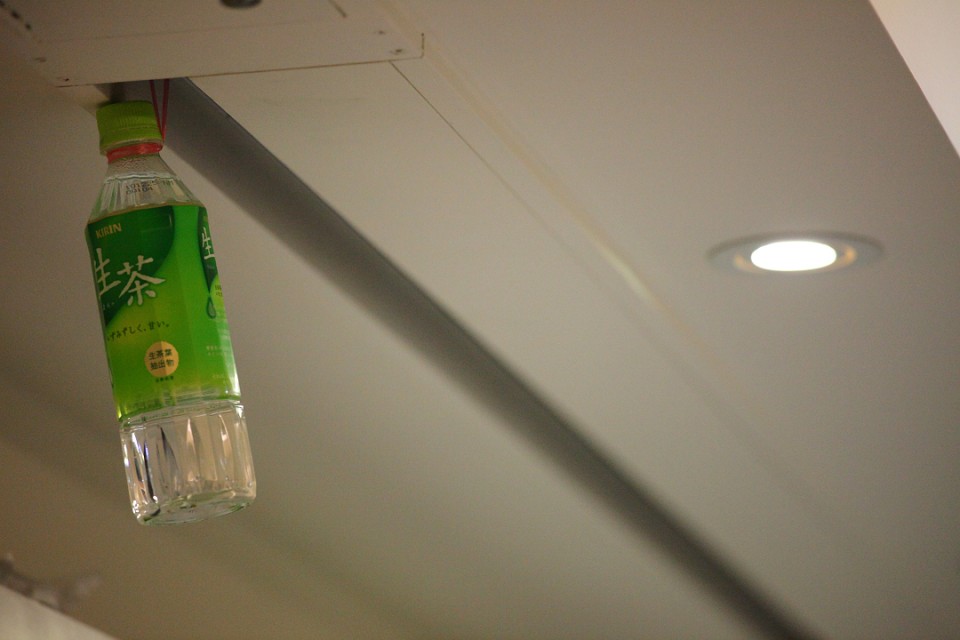

大家關注的寶特瓶  是為了拉撐布幕,是聽說可以保持布幕的平整  本來室要取下的,但是許大說不用了~~哈

期待許大的part2 投影機的調校

tinnlu3

一開使要先感謝 許大  ,鴻大  跟李先生的專業調校,讓小弟的劇院 有如浴火重生般的飛了起來!!
話說2年前 從 ...
jack2115 發表於 2011-6-13 18:58

粉不錯喔! 排了一年終於排到, 應該還有不少人仍在排隊中..
都要怪奢恥稅要開徵,讓許大忙到不行..
脫胎換骨的感覺真的很棒吧,最重要的是把許大調校的精神給學起來,自己也可以慢慢體會
調整的樂趣,這檔事有人教真的差粉大!!

VincentBudo

本文章最後由 VincentBudo 於 2011-6-13 22:17 編輯

SOP流程
1、手動重新量過一次，五支喇叭到皇帝位距離
2、調整五支喇叭分頻點
3、將五支喇叭db增益效率都調整一樣
4、將(拉滴賽)Audyssey功能先關掉

oebrown 發表於 2011-6-13 10:46

請教一下大大,

SOP流程
1、手動重新量過一次，五支喇叭到皇帝位距離
==> 有人曾建議小弟, 量到實際的距離 (每個喇叭的高音到皇帝位耳朵) 再加個 50 cm 左右, 可以讓音場感覺會再寬一些,
         不知這樣子好嗎?
2、調整五支喇叭分頻點
==> 將中置, 環繞的分頻點設 80 Hz (重低音也設 80), 將前置 設為 full band, 開 Double bass
         不知這樣子好嗎?

4、將(拉滴賽)Audyssey功能先關掉
==> 這功能是開好, 還是關好?
         有音響店的老闆 跟我說用這功能會幫忙處理空間不對稱的問題, 聲音會比較好?
