DIY入門--電壓表

soujirou

常在HD Club看大家DIY
都是一些龐然大物（低音砲）或精密手工（修擴大機）
小弟雖然也對DIY有興趣
不過手藝很差，又缺乏行動力
只能做做一些小家庭手工
這次跟大家分享的是電壓表



電源是音響之母
有足夠的電壓，音響才夠力
之前有用三用電表測過電壓
不過一直把三用電表插在插座上
實在很難看也不方便
所以就想搞個電壓表監測一下家裡的電壓

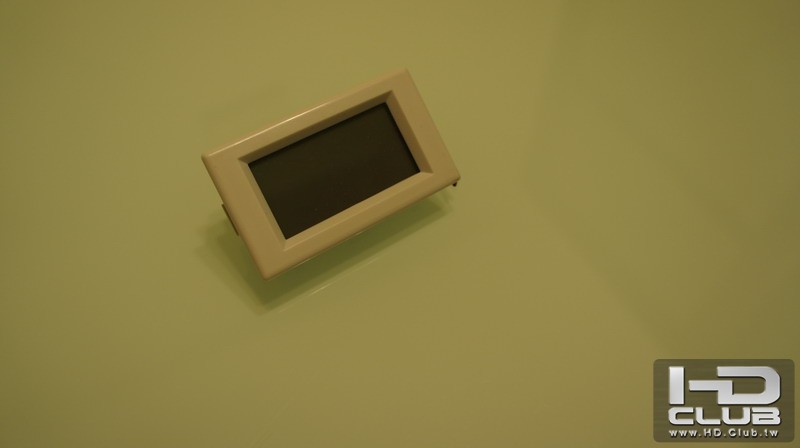

剛好友站My AV上有人團購電壓表頭
於是就跟著買了兩顆

但是要用什麼東西做外殼呢？
我的構想是希望外殼可以重一點
然後順便壓在BD播放器上當壓重物減少震動
看團購發起者果子兄跟My Hi-End站長都是用鋁材
我是可以找人幫我做精密車床
但是鋁塊實在太貴
此時剛好老婆撿到一塊不錯的木塊
就鋸成2大1小，共三段

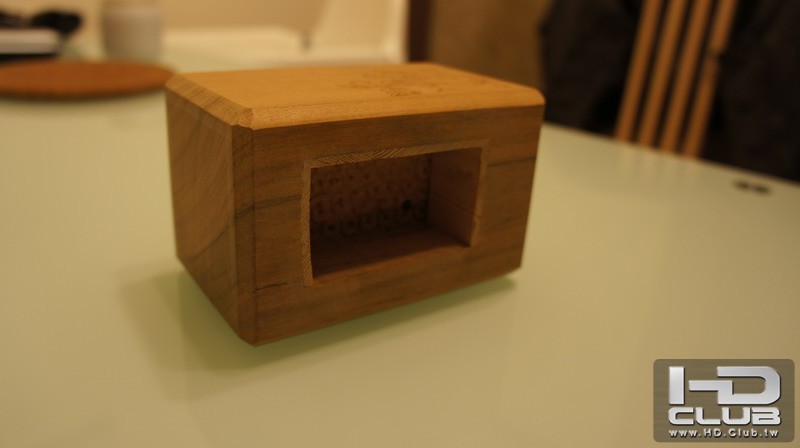

2大段就做了2個外殼

其實這外殼也是叫學生幫我做的
學生手藝不錯，只是有點粗心
在挖安裝表頭的洞，居然量錯成外徑
所以安裝表頭的洞有補過
不過還是很漂亮

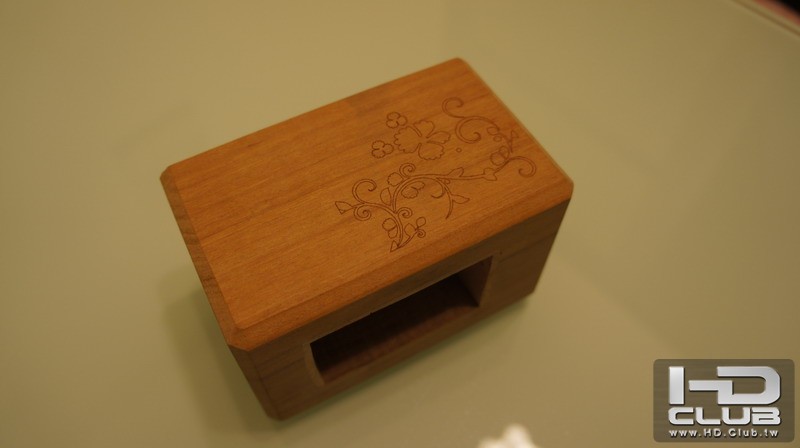

加上做了45度倒角跟刻花
雖不完全滿意，但可接受啦

最大的缺點就是....做好後比預期輕很多
當初其實有看到黃銅塊跟紅銅塊
但是考量木頭質感比較溫暖
而且希望視聽室古典一點
所以才決定用木頭

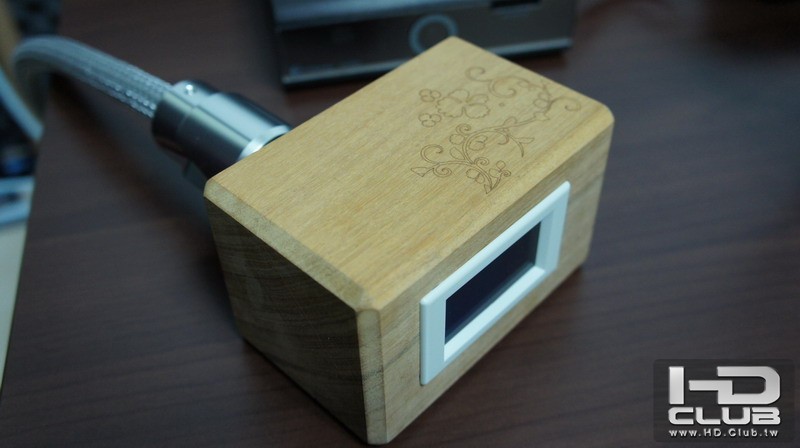

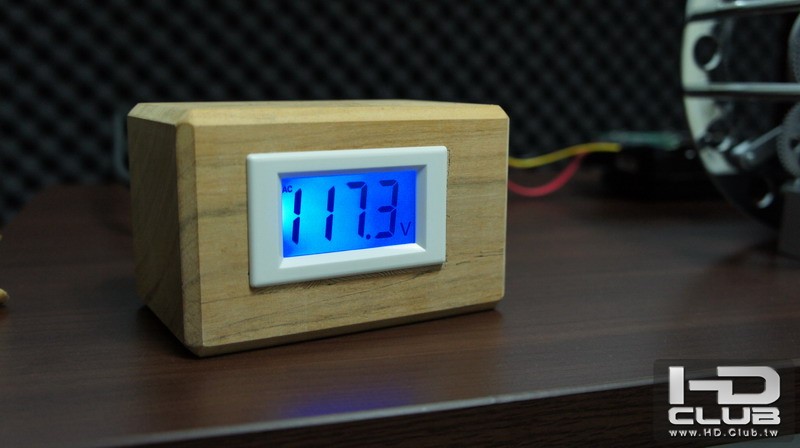

做好的成品是這樣：



本來想說順便run in電源線
但是木頭重量制不住電源線
只好放棄，還是小黑線和善多了

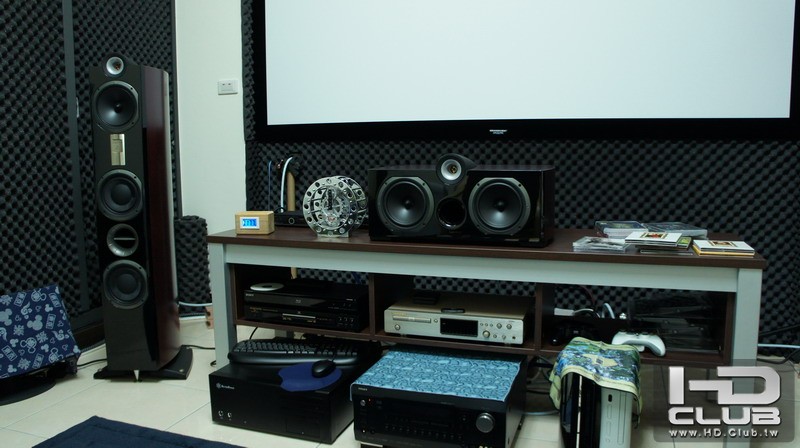

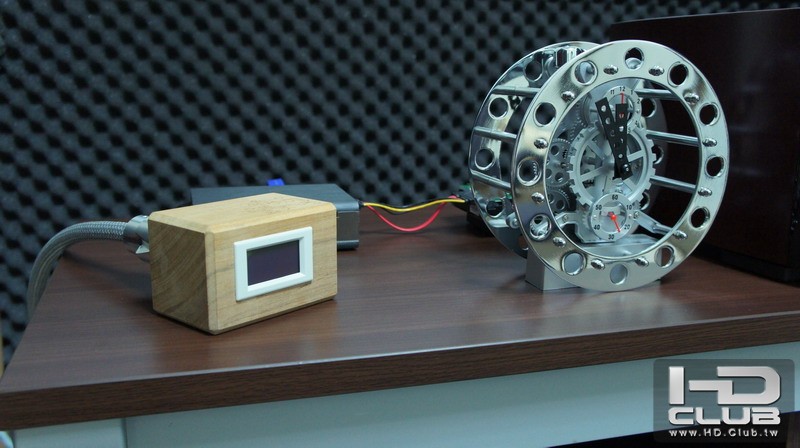

擺在視聽室裡也不會很突兀
\

現在就可以一直觀察電壓變化了
目前看來家裡電壓還蠻穩定的
如果沒有大量使用電器
變化都在加減0.2之間
有117V也夠力了

以上
謝謝觀賞

LIN116

電壓表也DIY了.真是不錯
但如果也能弄個電流表
相信這變化就會很有趣了
加油

chaokai

這個好，質感有出來。
這種錶頭應該不難買，傳統指針式很方便購得。

soujirou

其實這表頭反而不太好找
範圍是110上下,而且有到小數點下一位
而且還是藍色冷光
我找了一些店跟網路都找不到
也可能是鄉下地方啦
有一種是內建插頭
但是插到排插上後我就看不到了
因為我的排插位在音響架後方
當初看到有團購,立刻就定了兩組
我記得阿興兄也有買
外殼我做了兩組
本來是兩組套件都要做
但是組裝好一組後
對於木頭的重量還是不太滿意
所以另外一組就先不組裝了
現在想看看能不能搞個紅銅或黃銅殼來試試

jacky_3977

本文章最後由 jacky_3977 於 2011-6-19 07:04 編輯

沒有屁股照........照張來分享吧......謝謝
真佩服大大的diy精神..........這個小弟也有團購......可惜(放在抽屜中)
如有網兄用(黃金)做這就...變..無價之寶了
黃金很貴.......我瘋了...哈哈


可以找顆(奇石)來做......應該就夠重了

TEHWA

很漂亮的雕花~
不過比較有疑問的是後面的電源線又需要這麼粗嗎???

soujirou

很漂亮的雕花~
不過比較有疑問的是後面的電源線又需要這麼粗嗎???
TEHWA 發表於 2011-6-19 09:24

當然沒必要用這麼粗
只是家裡唯一一條閒置的電源線就是這一條
本來想說就插著順便run in電源線
後來還是拔螢幕的電源線給電壓表用
因為電壓表太輕，壓不住電源線
奇怪，家裡居然找不到閒置的小黑線......

屁股照晚點補上
大家如果有做好成品也可以分享一下

soujirou

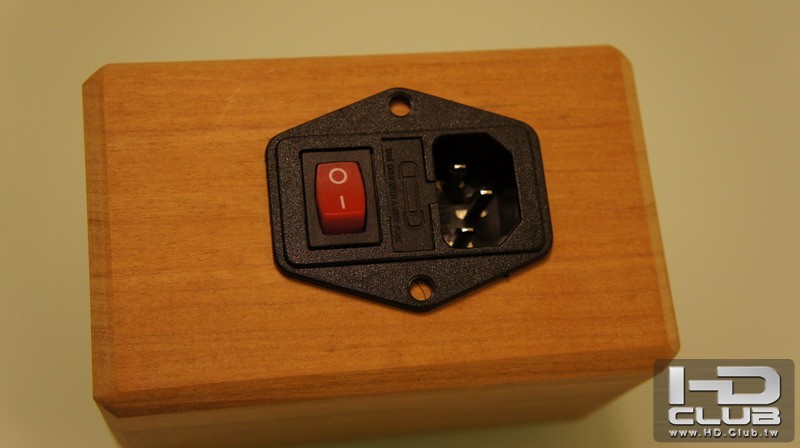

補一下屁股照片

我當初想買帶有開關的電源母座
不用時可以關閉電源
但是我這裡的電子材料行賣的電源母座居然都生鏽了!!
不得已只好買有保險絲插槽又帶有開關的(只有這個沒生鏽)

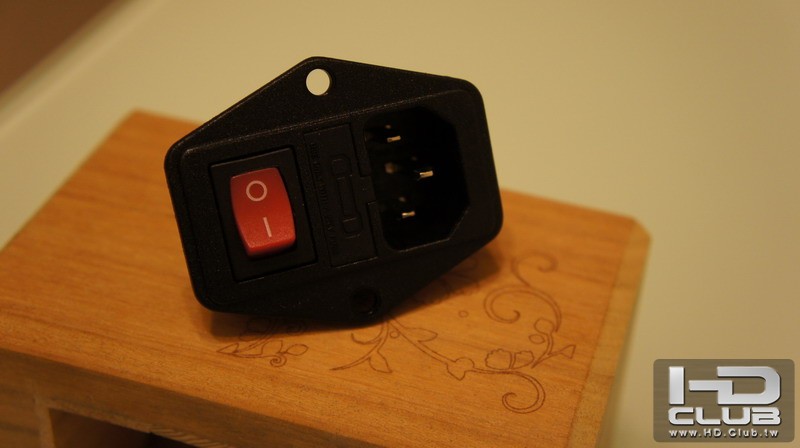

母座前面照如下

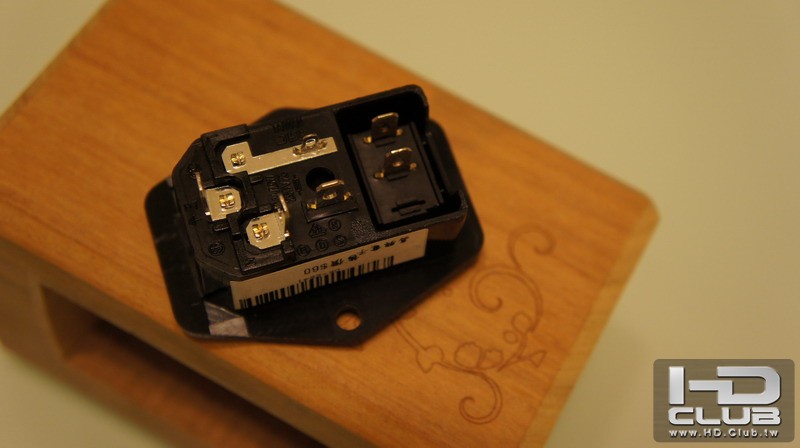

母座背面照


這比普通只有開關的母座稍微貴一點點
為節省成本,所以不上保險絲
從後面的接腳跳接過去就可以
外殼的設計是只要把母座硬塞進去即可固定
方便日後抽換
表頭也是塞進去而已
本來今天想把成品的屁股挖出來拍照
但是家裡沒有工具,塞太緊了...不是很好挖出來
其實做這真的沒啥難度,又很便宜(只要不用太貴的材料做外殼就很便宜)
一點小錢就可以監測家裡電壓穩定性
推薦大家也入手來DIY看看

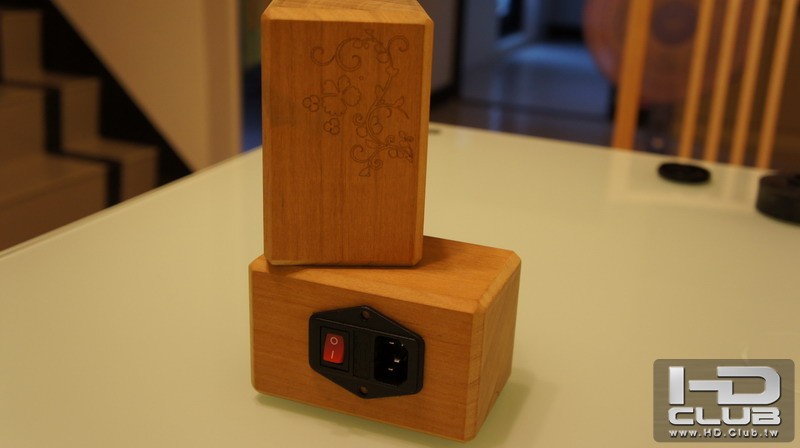

最後來張疊疊樂

toshinko

其實這表頭反而不太好找
範圍是110上下,而且有到小數點下一位
而且還是藍色冷光
我找了一些店跟網路都找不 ...
soujirou 發表於 2011-6-17 19:29

這組錶頭我也有買

到目前為止 我還沒有靈感要怎麼DIY

最有可能的方式  是加裝到排插上面

zeroblakejack

DIY的真漂亮!! 不講會以為外面買的!

soujirou

感謝阿興兄的加分
也期待阿興兄改造完成的分享

其實若是買ket來組裝的DIY是簡單很多
但是像這種要自己規劃的DIY就常會遇到莫名其妙的問題
挖錯洞、量錯長度啦....都會有
成品出來時也很有成就感
當然儘管只是鋸木頭->挖洞->組裝->上焊錫
阿興兄要改造到排插上難度更高
有時我們外人看起來好像只是排插開洞裝上去
真的做起來要考量的地方還不少哩
阿興兄您若是排插改造計畫有變更
不嫌棄的話，另外一個木框可以給您先玩玩
我也是高雄人^ ^，只是現在不住高雄

kuen1972

之前買的<無效電力補償器>與<平衡式電源供應器>都有電壓表
前者是紅色LED，後者是傳統類比式，都不錯


家裡電壓也算偏高的
有時會超過120v

toshinko

感謝阿興兄的加分
也期待阿興兄改造完成的分享

其實若是買ket來組裝的DIY是簡單很多
但是像這種要自己規劃 ...
soujirou 發表於 2011-6-20 07:48

感謝您的好意

我一直遲遲沒有動手是我找不到便宜又好看的排插盒
木頭做的東西  我比較不喜歡 我喜歡質感外型較前衛的東西
排插盒 其實要改裝電壓錶很容易
只是 那個比較大型的排插盒 好貴  一個要價5-6000元
不知道在貴甚麼碗糕

小型的排插盒放不下那個電壓表的表頭
今天 有想到用壓克力來做  只是那個有電壓表的排插對我意義不大
(我有avs2000 那台就有電壓表了)

所以 沒有動力馬上動手做

liao1468

質感真的不錯耶先給你鼓鼓掌
不知有沒廠商願意合作生產

soujirou

本文章最後由 soujirou 於 2011-6-21 07:56 編輯

阿興兄果然比較猛
我想到要用車床就覺得怕怕的
我老婆的手指以前被鋸床弄到過
對這種機具我都是找別人代勞
但就怕做出來的跟自己想的......誤差很大
壓克力這材料我也想過
不過壓克力也好貴......不然壓克力的質感真的很讚
之前用壓克力做養螳螂的飼養箱連工帶料居然要3000多
還好是自家人的店，一分錢都沒跟我收（鬆了一口氣）
阿興兄，我之前還想過另外一個作法
不知道你有看過樹脂硬化成形的製品嗎？
本來想說先把開關都接好後
裝到盒子裡，再灌樹脂跟硬化劑讓它成形後再打磨
覺得藍藍的光從水晶質感的樹脂裡透出可能不錯看
不過我一直沒辦法處理好樹脂裡的泡泡跟裂開的問題
加上安全性考量......所以放棄！

kuen1972兄
類比式是指針式的那種嗎？
我超喜歡的！有些後級擴大機會做指針
我覺得很古典也很漂亮
只是說我用指針式的三用電表
覺得在小數值差異的讀取上還是比不上液晶顯示的方便
之前為了判讀8字頭電源線有沒接錯邊
就覺得很難比較微小的差異

liao1468兄
廠商合作生產應該很難
DIY都是純手工
不然就得看看站方有沒興趣再發個團購了

kuen1972

是啊...不過有看過那種圓形裝在管機的VU表頭
那才真是復古的好看~~~

toshinko

[quote]阿興兄果然比較猛
我想到要用車床就覺得怕怕的
我老婆的手指以前被鋸床弄到過
對這種機具我都是找別人代勞
...
soujirou 發表於 2011-6-21 07:51 [url=http://www.hd.club.tw/redirect.php?goto=findpost&pid=1093333&ptid=102512][img]


樹脂硬化成形的製品   我沒看過

其實還有很多材料可以做
只是 我沒有加工母機  處處要靠手工  做出來的東西  精準部不佳

qang

不錯的木塊!

jason_0937

創意+美感+diy=滿滿的成就感+幸福感,謝謝大大的作品分享.

jedtseng

我比較在意的是, 電壓錶是Ture RMS的嗎?
