VIZIO E3D320VX-TW 開箱文

KOBSS · 發表於 2011-7-5 13:22:14

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

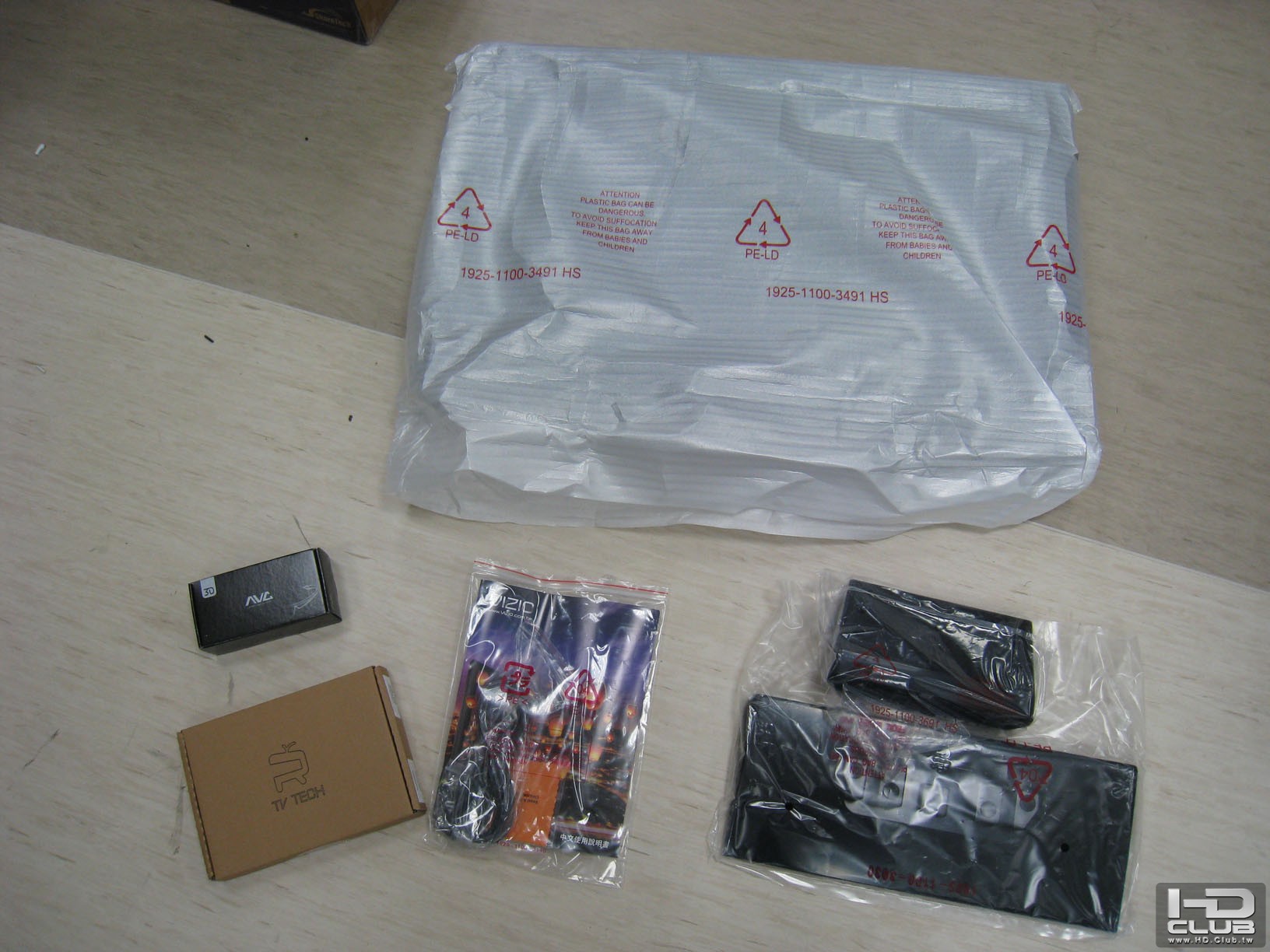

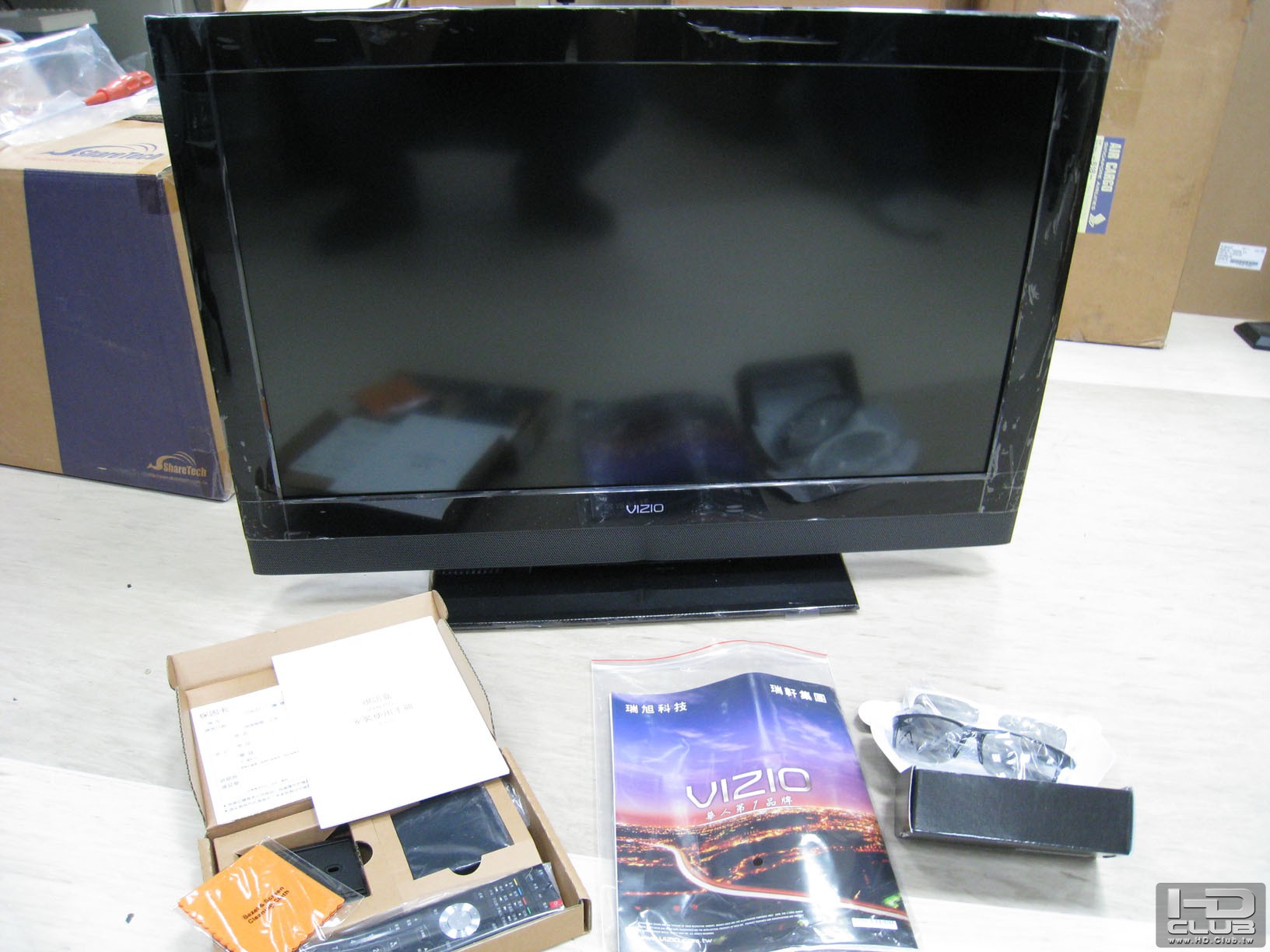

開箱後, 意外的發現有視訊盒, 也就是... 它可以看電視啦!

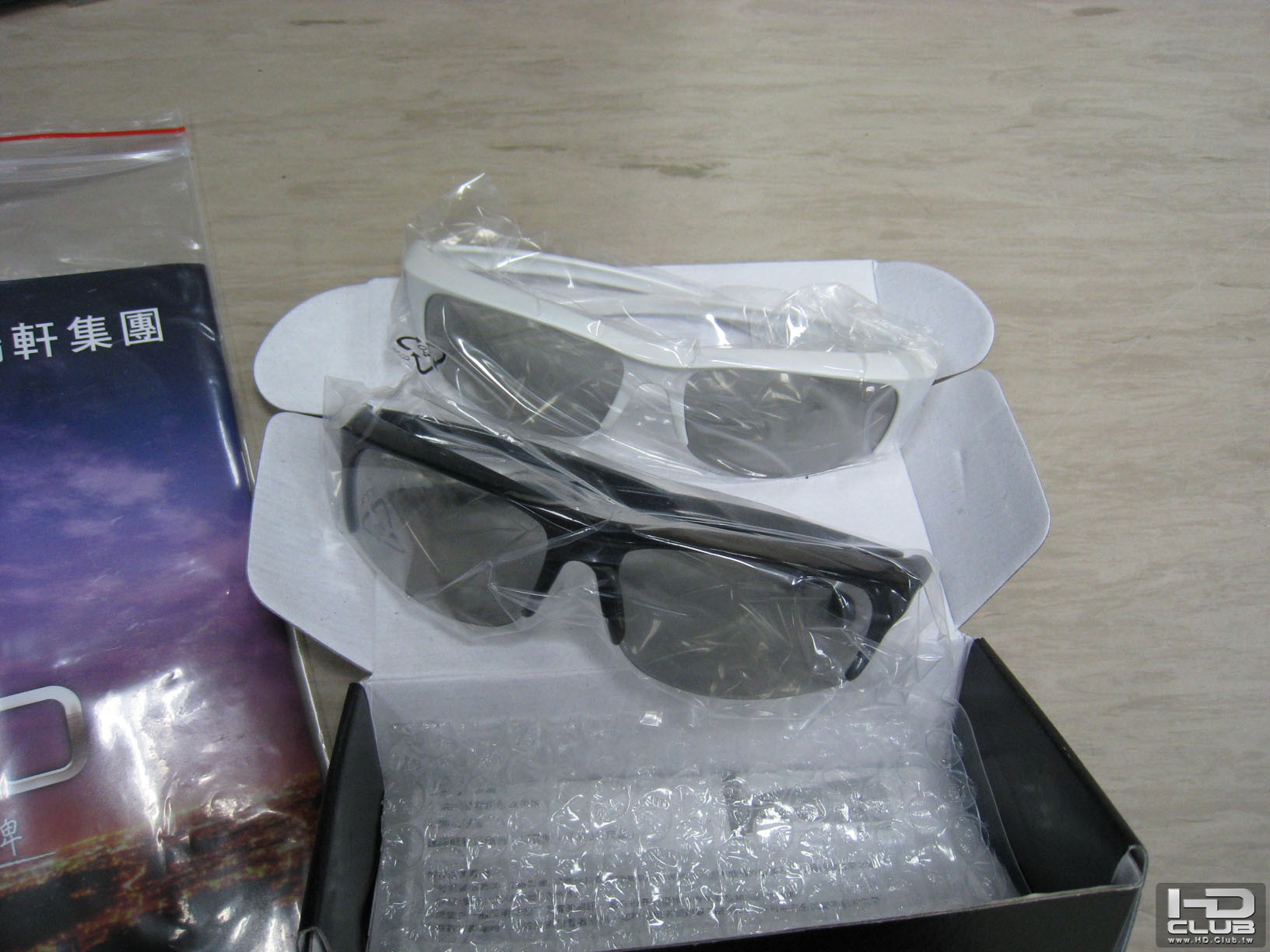

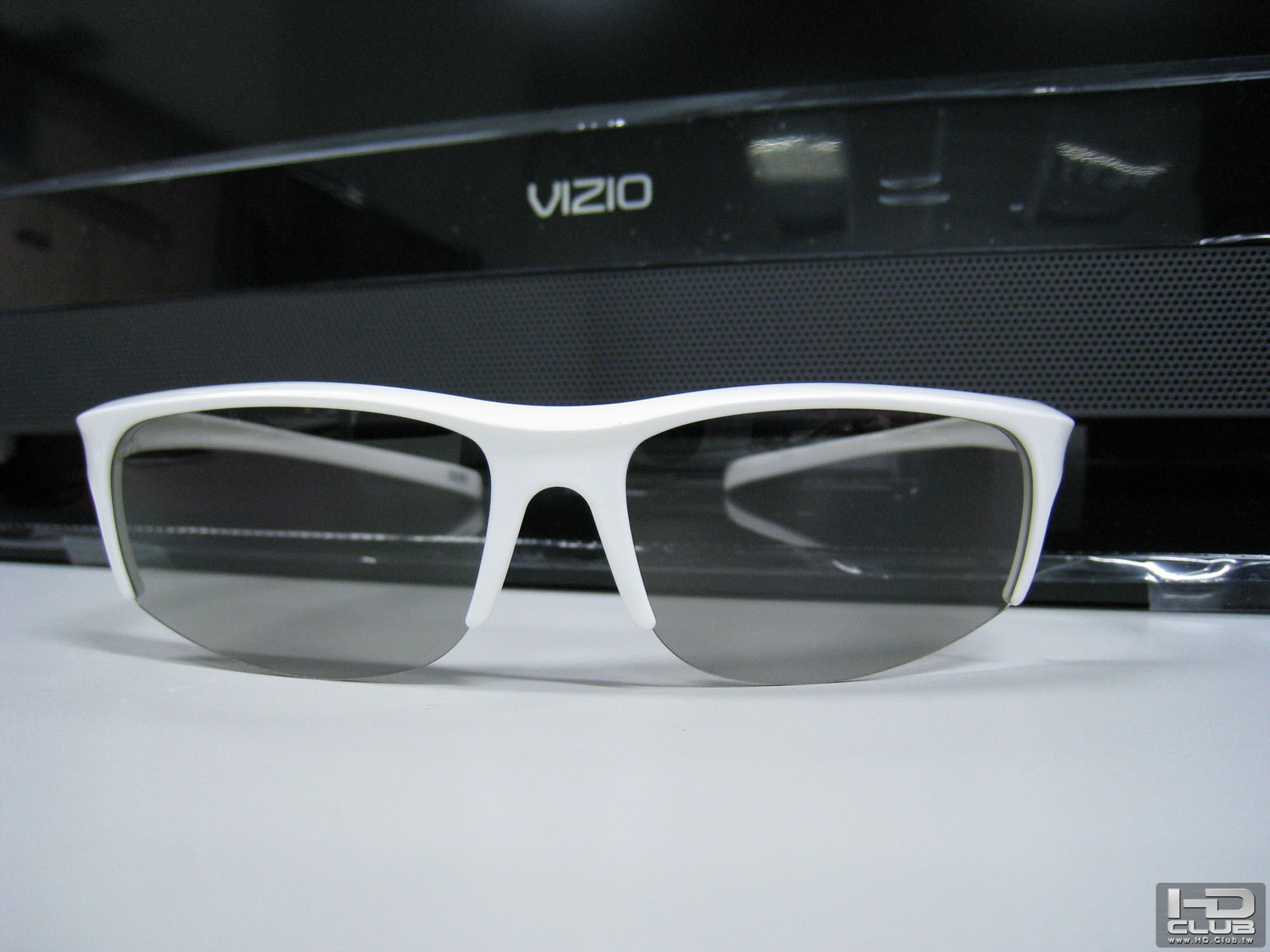

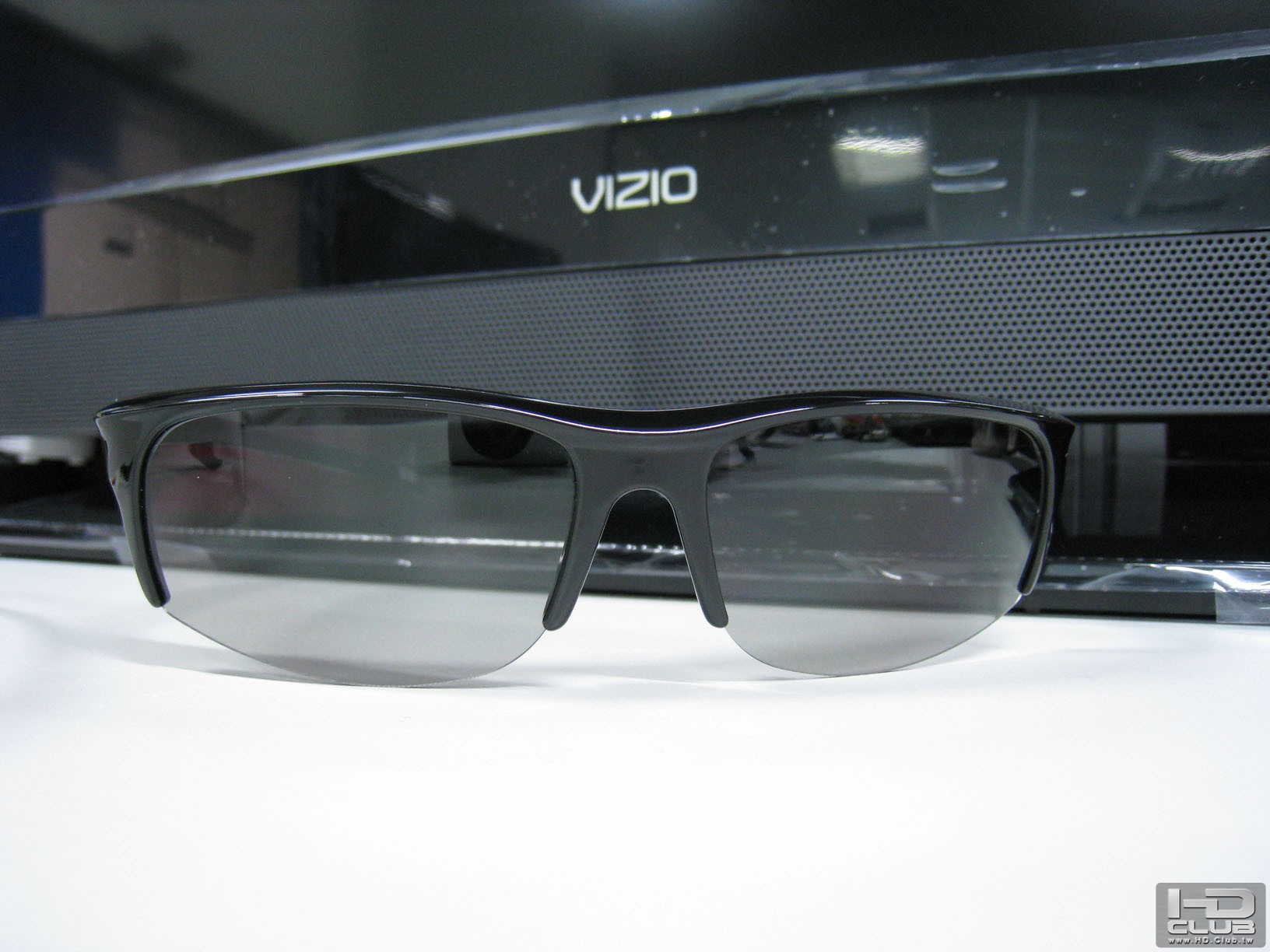

隨機附贈兩副偏光式眼鏡, 一黑一白, 質感不錯, 比起一般偏光眼鏡看起來高級許多.

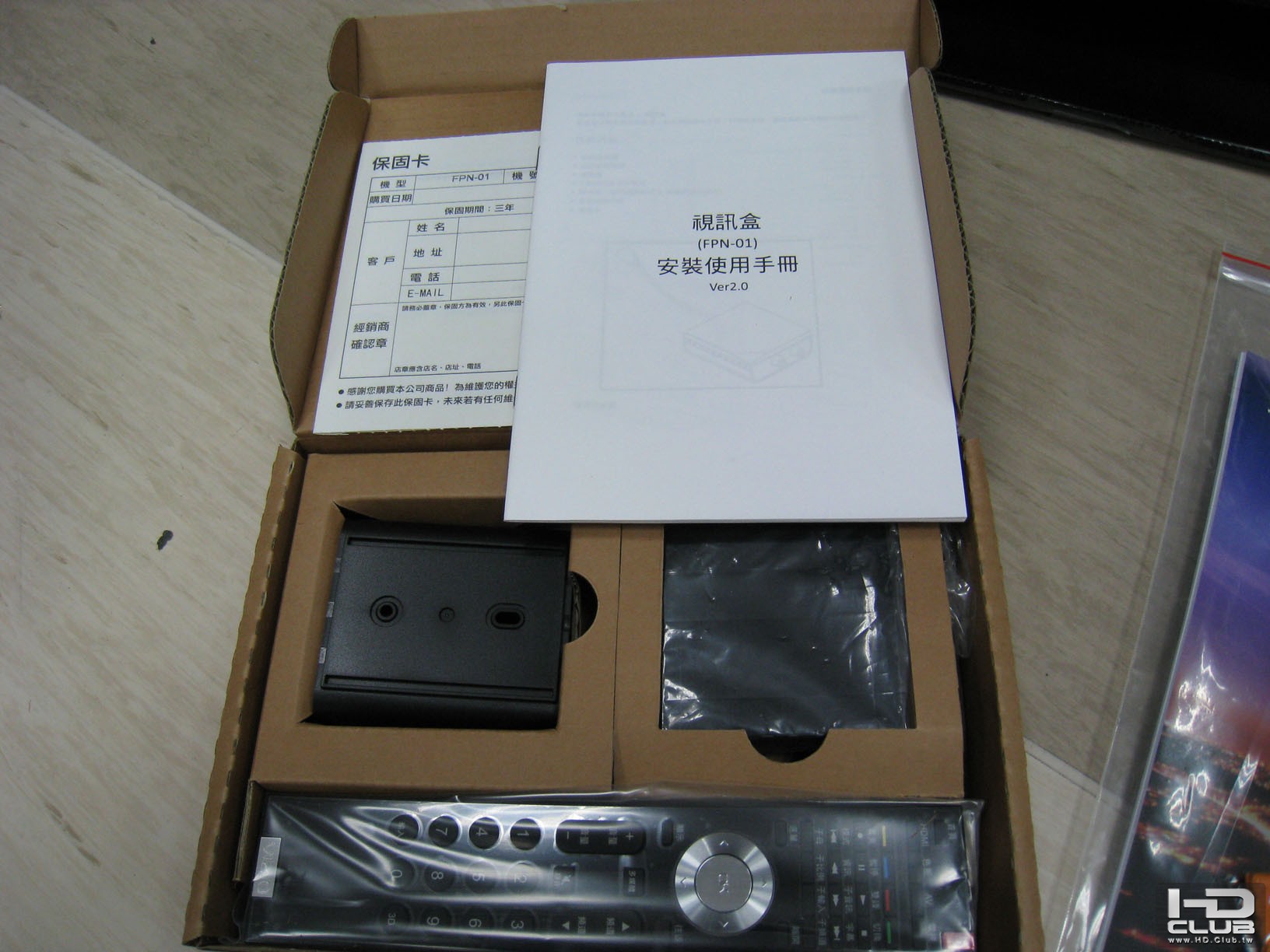

視訊盒以及遙控器.
美其名為 "視訊盒" , 其實是台灣數位電視以及有線電視輸入端的電視盒啦...
與 VIZIO 台灣販售全系列液晶電視的電視盒相同.

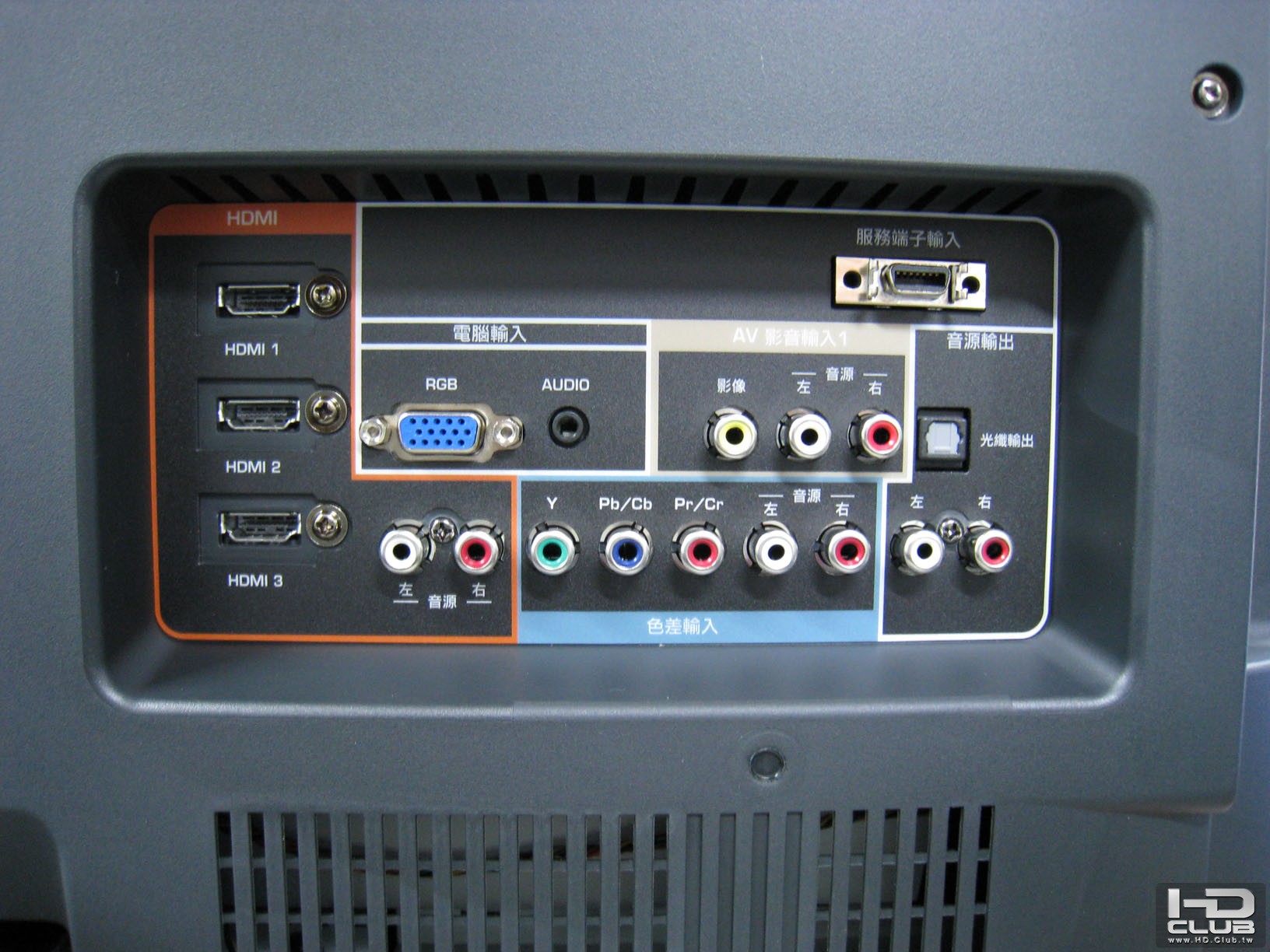

背面輸入端子
HDMI x 3
VGA x 1
YPbPr x 1
AV x 1
S/P DIF out x 1
Audio out x 1

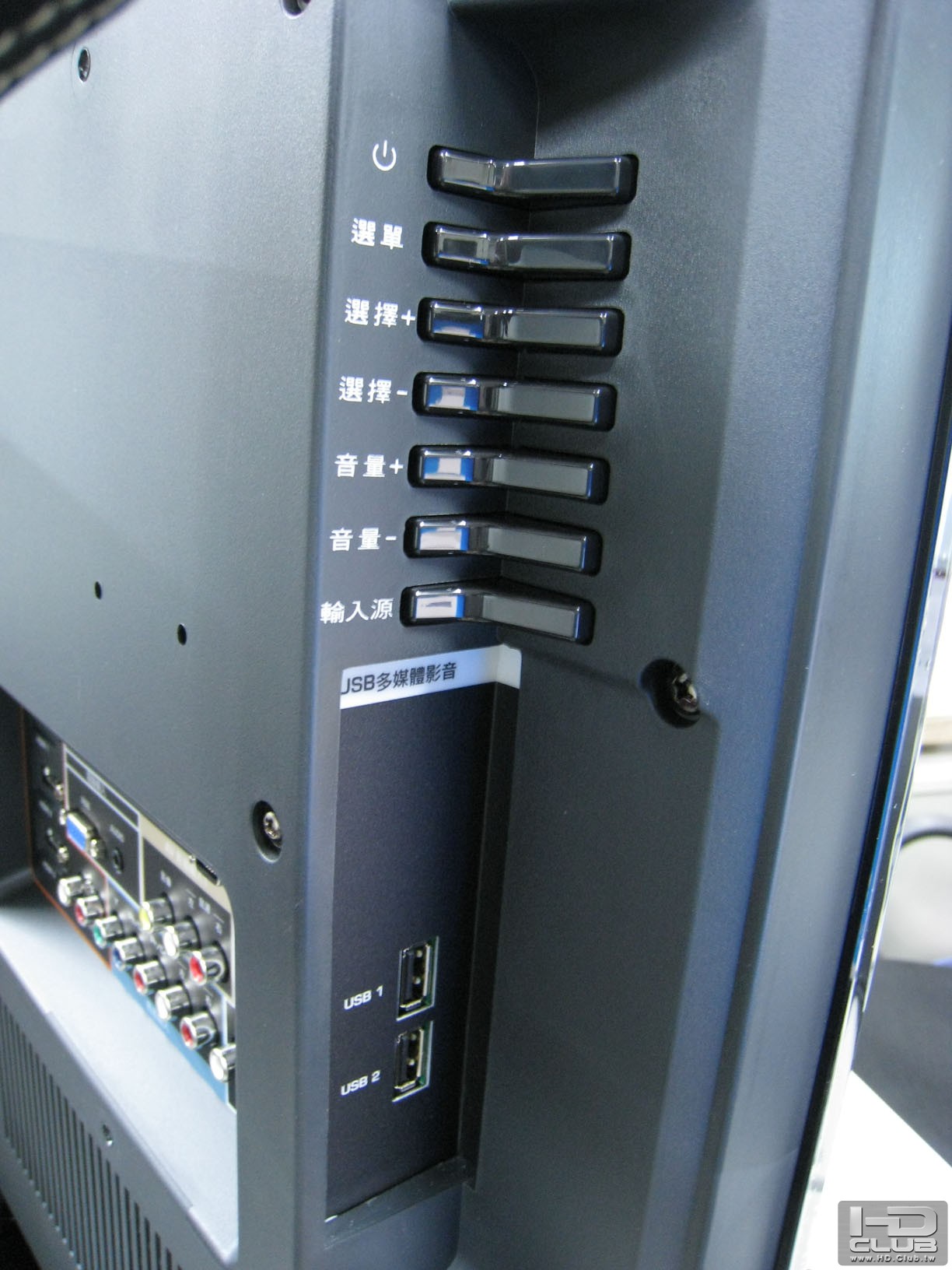

側邊有兩組 USB, 據說可以播放 rmvb ... 留給有興趣的朋友試試..

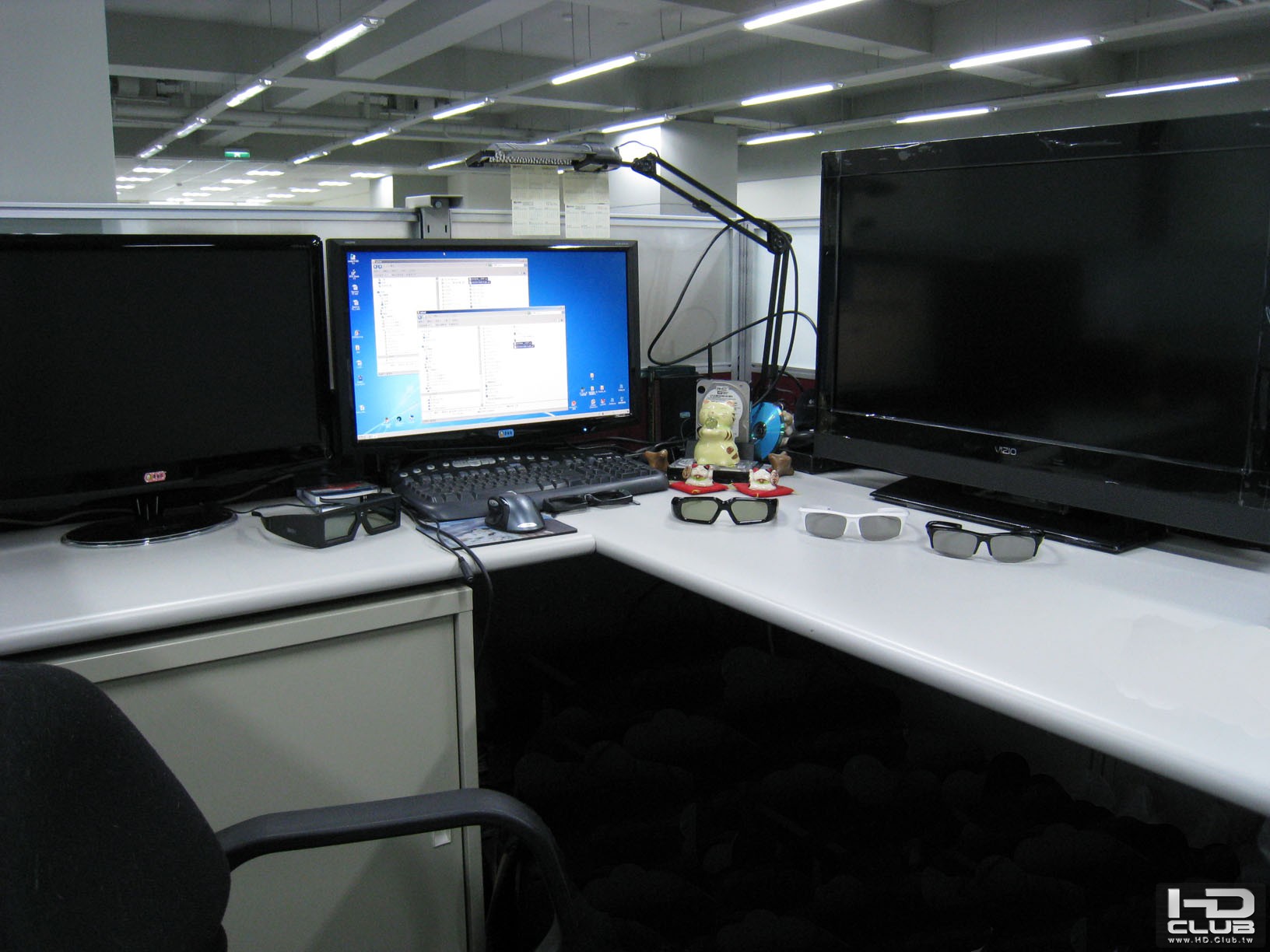

目前桌上三台都是 3D 顯示器, 左起: Acer HS244HQ, Acer GD245HQ, VIZIO E3D320VX
本來想買 LG 偏光 D2342P 顯示器, 來放辦公桌上, 沒想到 LG 根本不理我, 既然無緣就不再留念 LG 了. 改買 VIZIO 支持國產品牌吧...

接著就是有點猛的了....

* 請注意! 拆機會喪失保固!
如非專職工程師, 請勿隨便拆開, 以免觸電危險

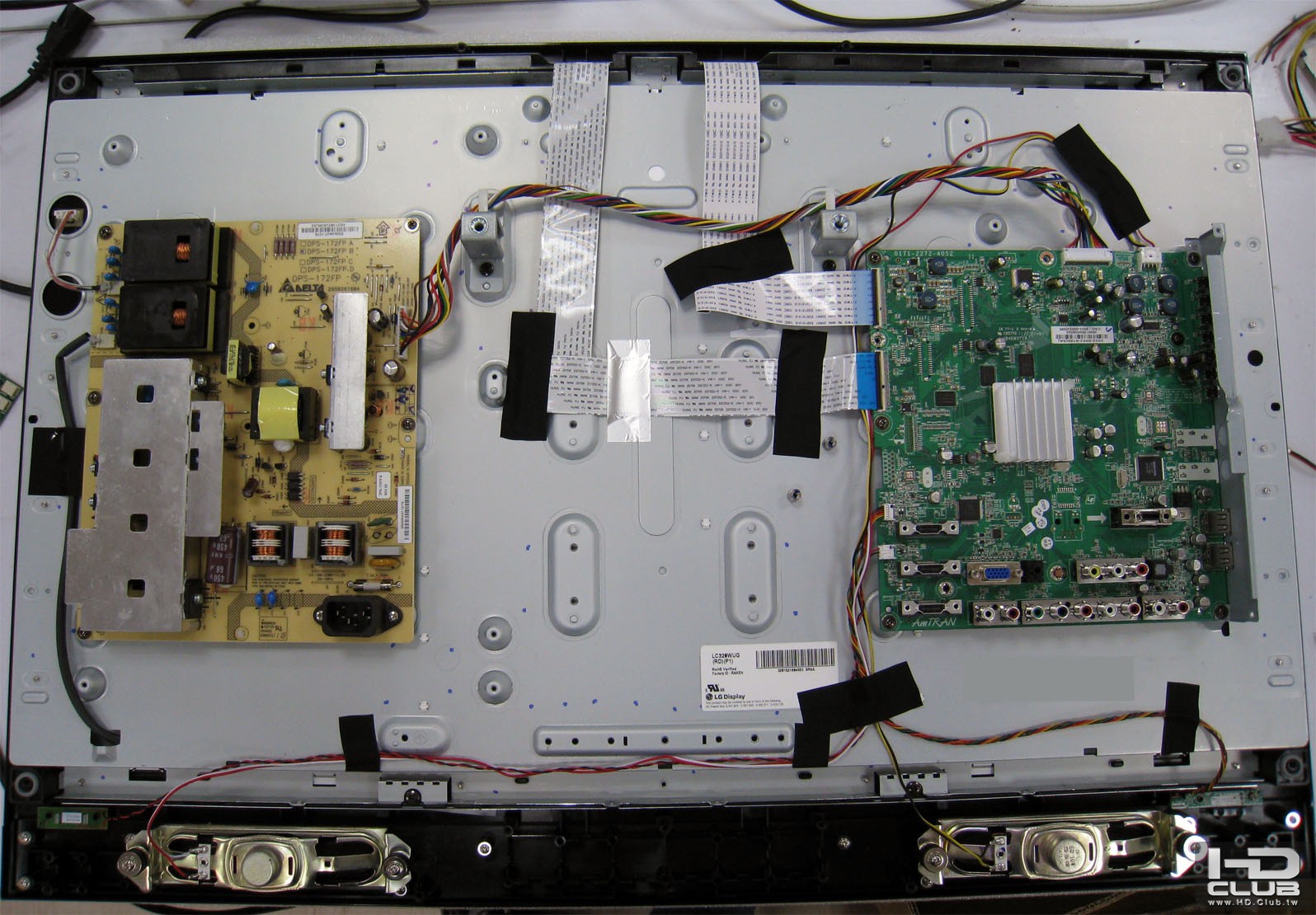

整體構造相當簡單, 左邊是電源整合模組, 右邊是 AD board

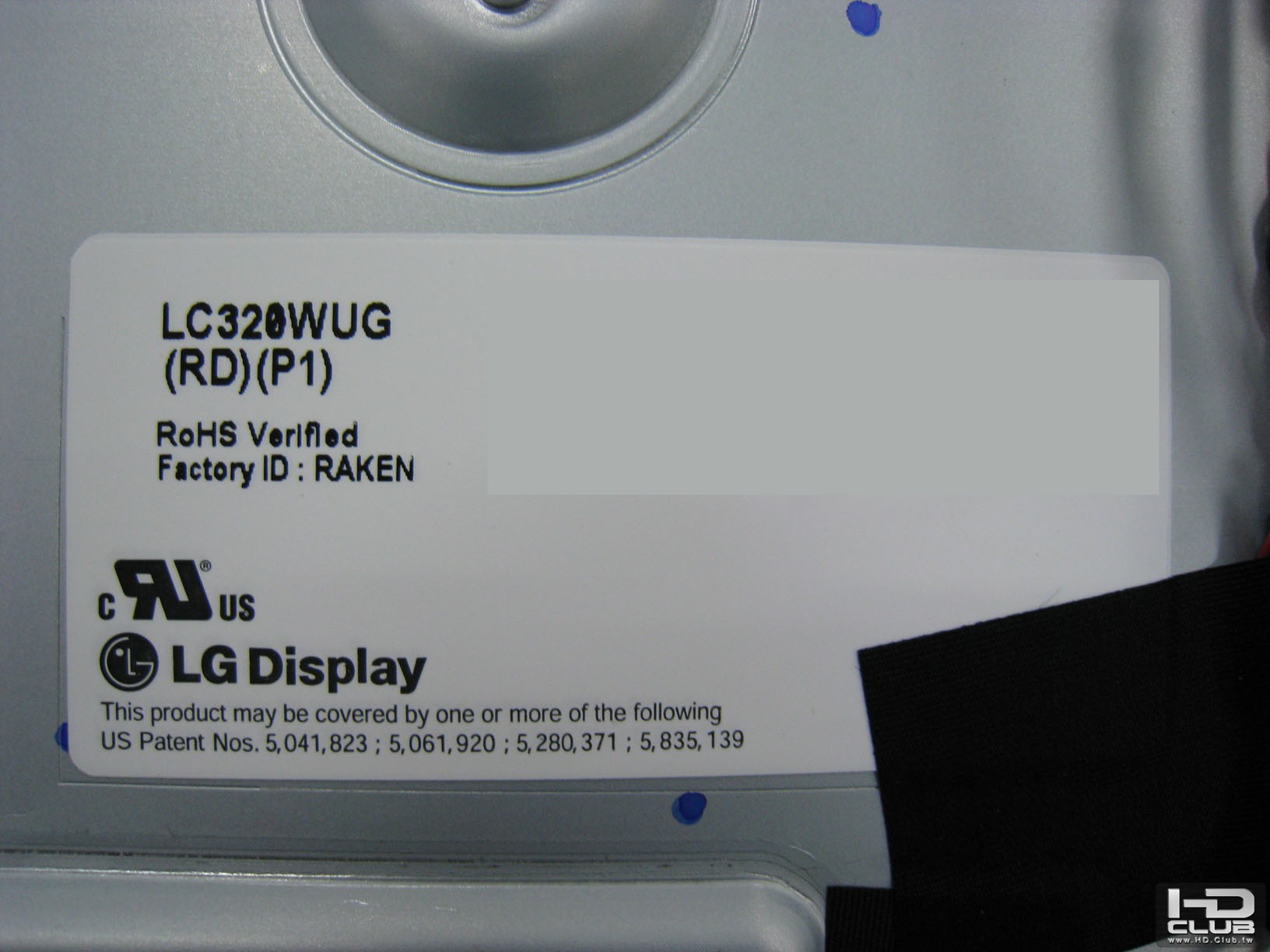

LCD 面板為樂金 LC320WUG, 一塊歷史悠久的電視面板

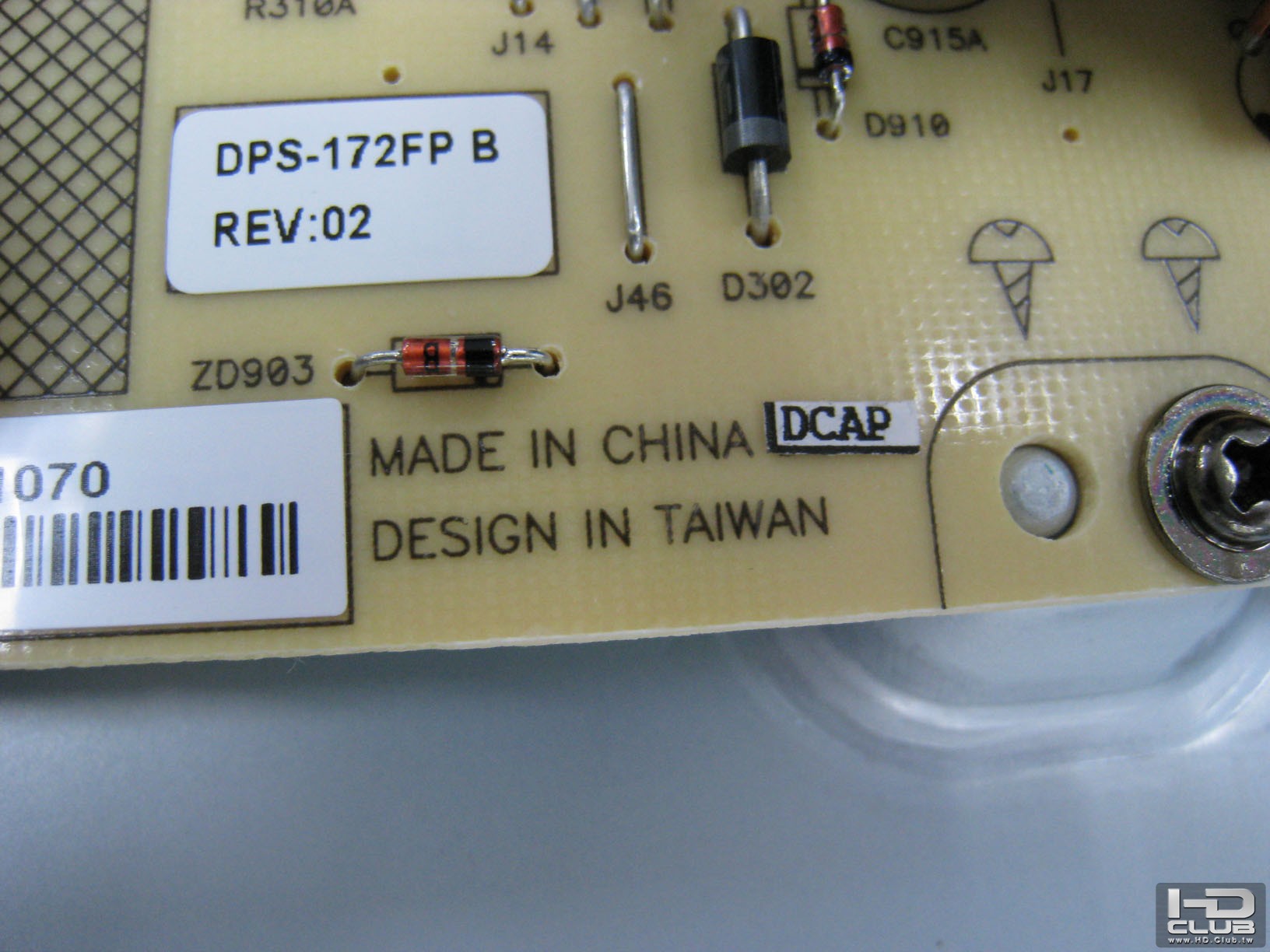

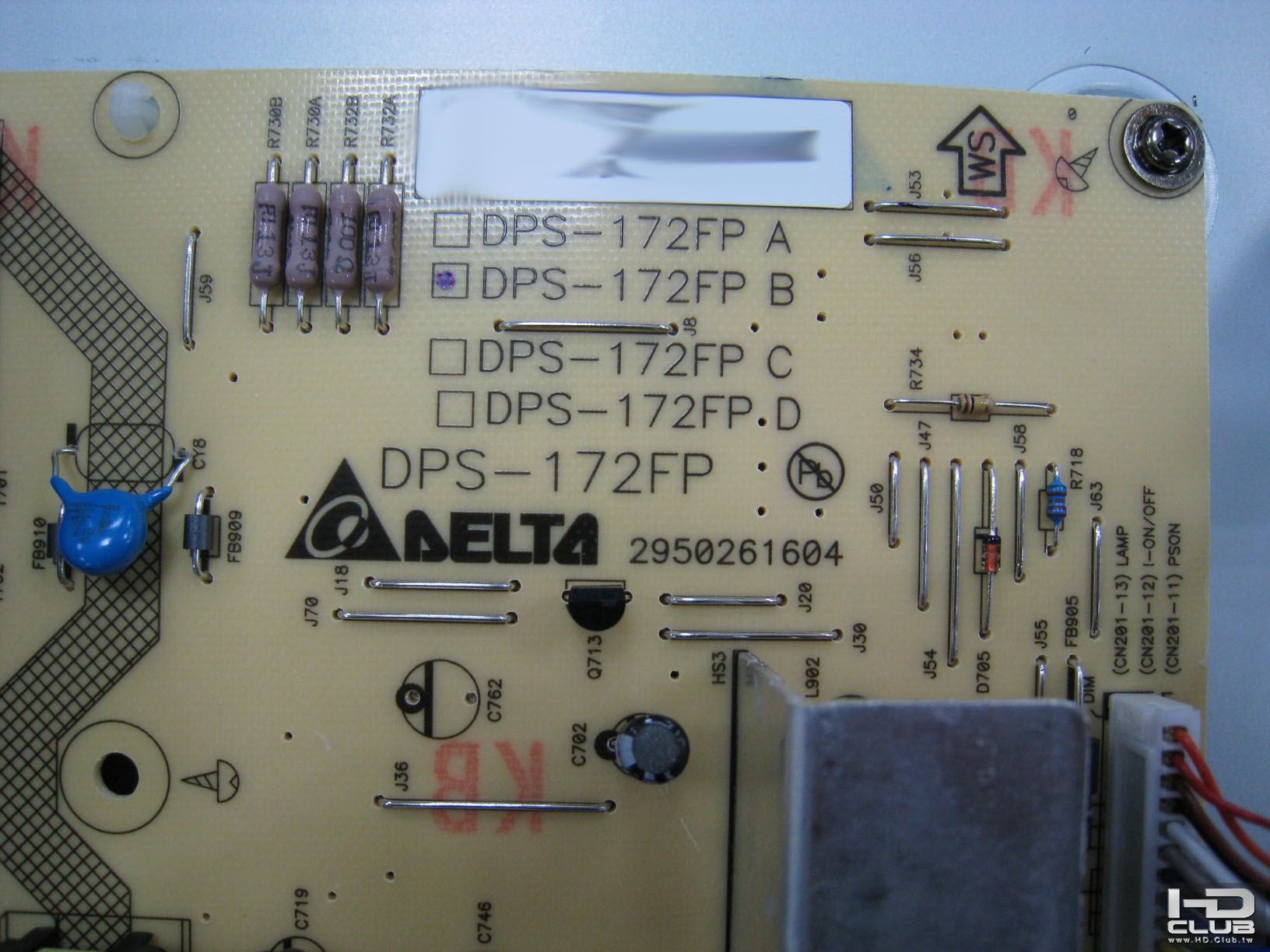

電源模組為台達電的產品.

大陸製造, 台灣設計. 品質尚可...

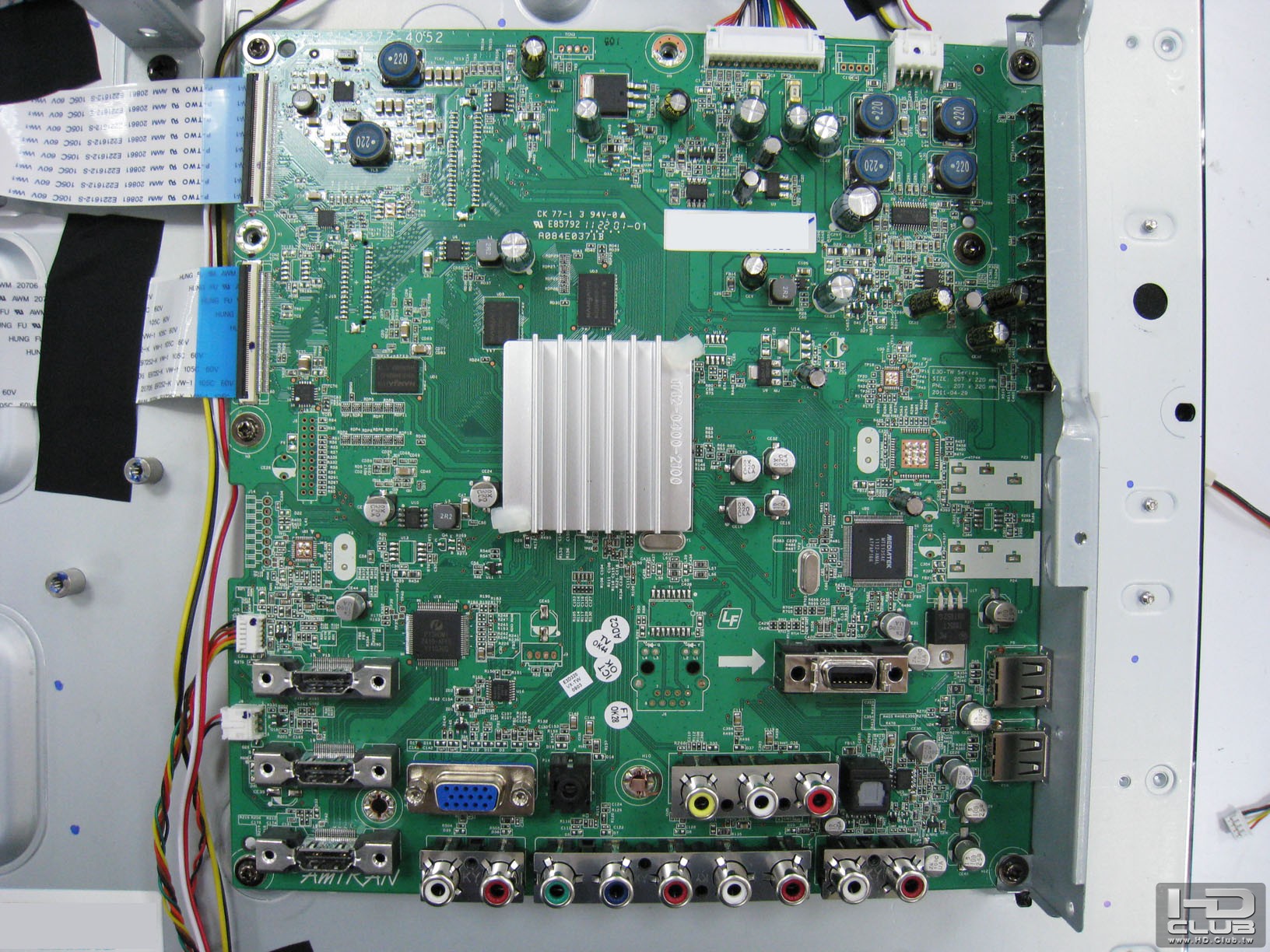

AD board 是 AmTRAN 瑞軒研發生產.

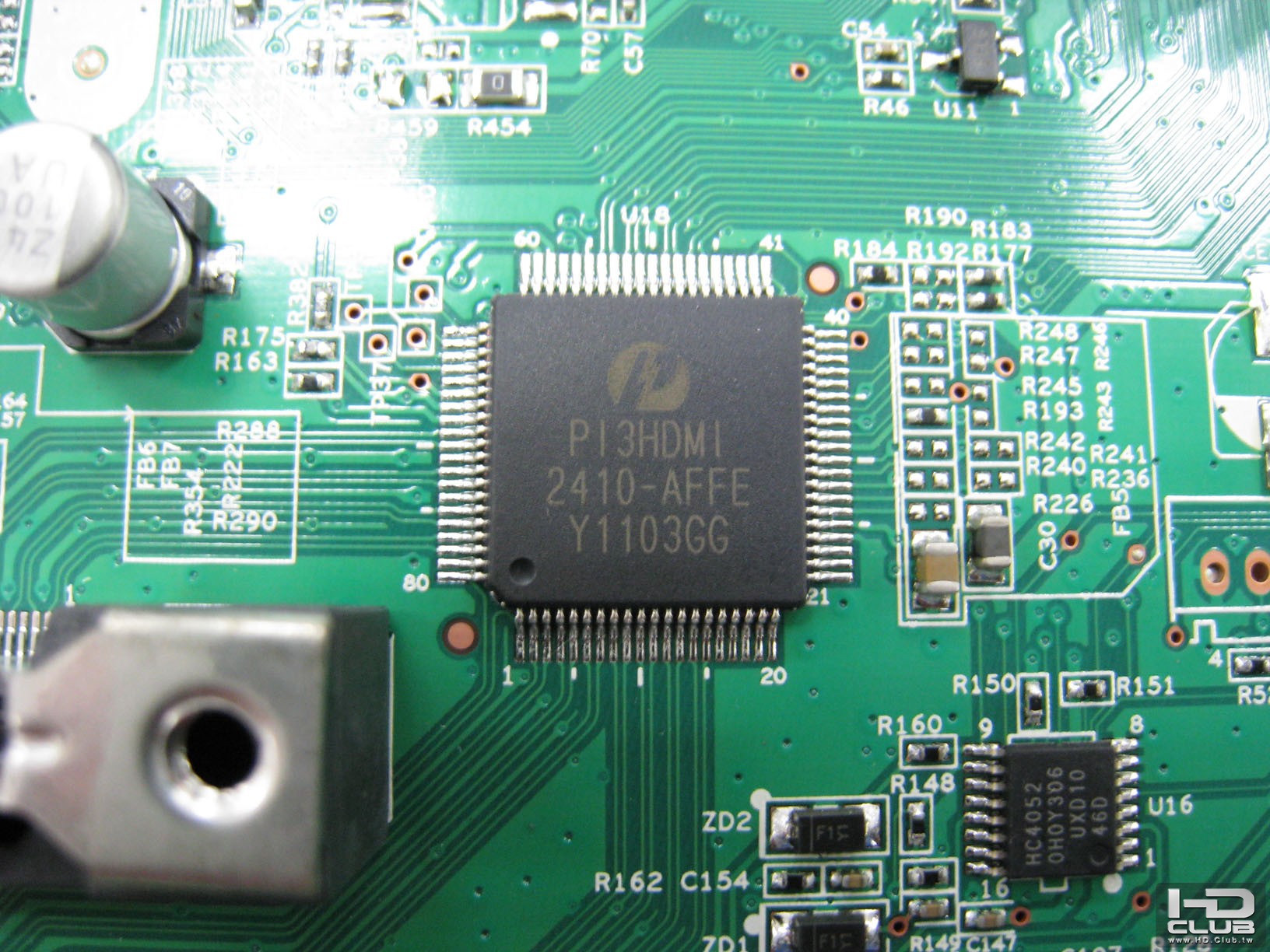

HDMI 切換器晶片.

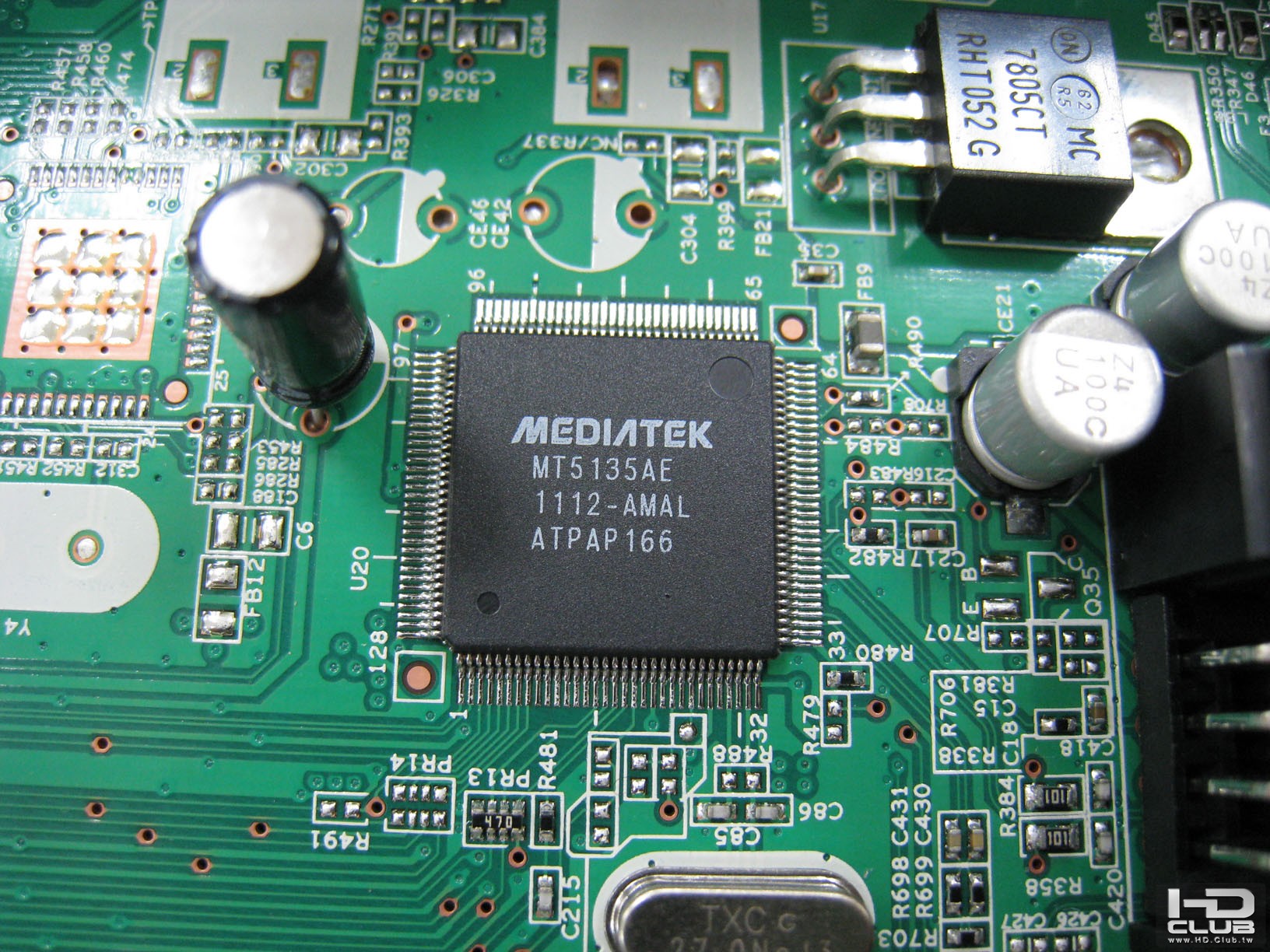

多媒體播放器所使用的晶片, 台灣聯發科大M 產品

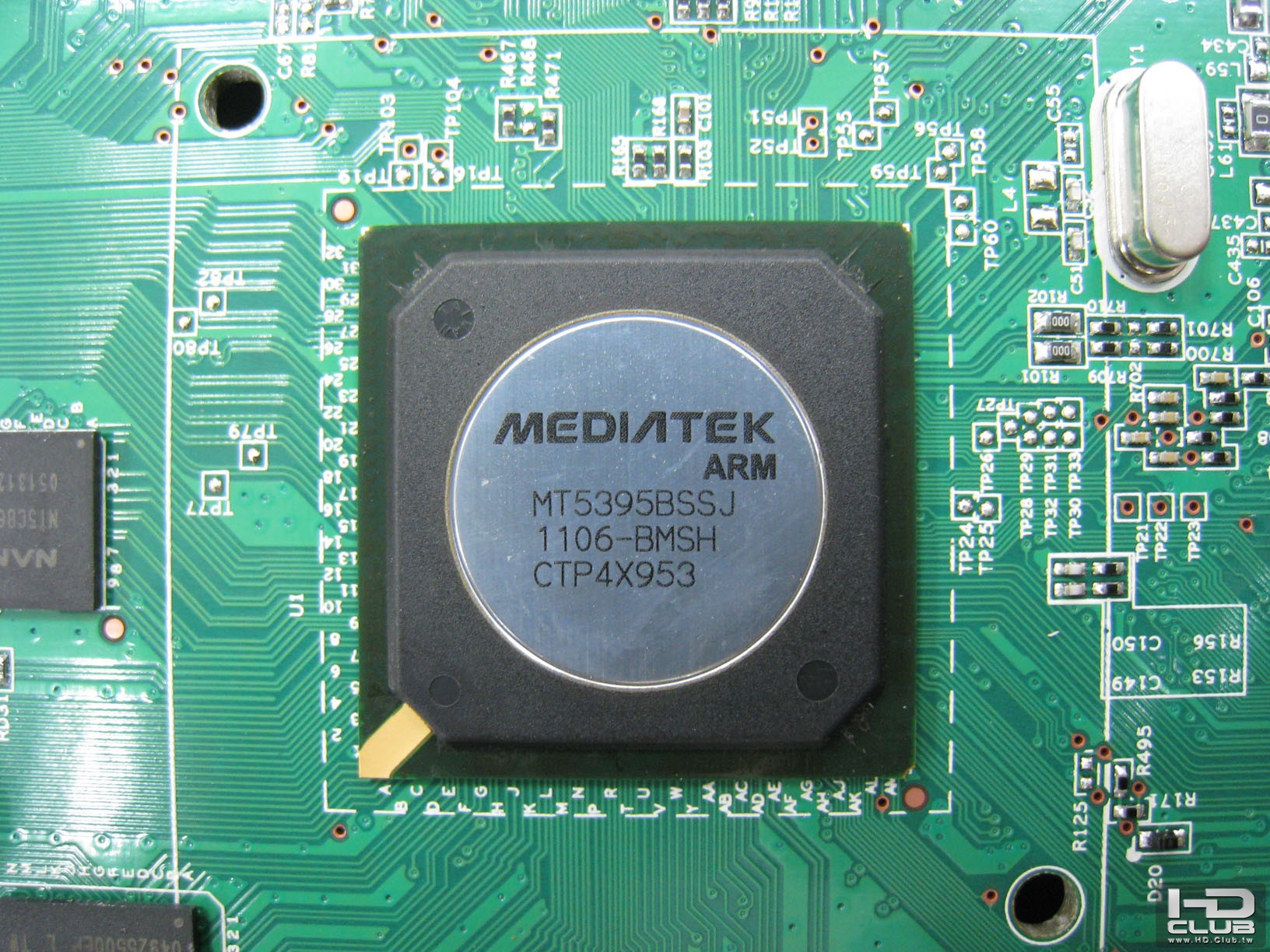

主控晶片也是聯發科產品.

優點:
1. 價格便宜, 支援 HDMI 1.4a 各種 3D 影像格式
2. 使用環型偏光式眼鏡, 可與 LG / Real D 系列 3D 眼鏡共用, 眼鏡極輕
3. 可看電視, 可當媒體播放機, 輸入介面豐富
4. 不是鏡面面板
5. 隨機附的 3D 眼鏡透光率佳, 觀看 3D 影片可以看到更多細節 (元氣火箭的 make.believe 原來還有很多細節, 過去一直都沒發現啊~~

)

缺點:
1. 畫面左右約各有六分之一的區域偏光遮蔽範圍薄弱, 很容易出現 crosstalk 鬼影
2. 不適合 PC / Gamer 使用, letency time 延遲時間有點高, 而 32 吋沒有 "遊戲模式" 導致延遲現象無法消除
3. 遙控器極不靈敏 (我家裡的 VIZIO 42" 並不會這麼不靈敏)
4. 輸入 HDMI 3D 訊號後會提示 "偵測到 3D 訊號" , 使用者必須在五秒內以迅雷不及掩耳的速度把遙控器拿起來, 按下確定鈕, 若不按鈕電視會自動切回 2D 模式 (這到底是哪個天才寫的韌體? )
5. 有看電視的 feeling ... 不確定是否為偏光降一半解析度造成, 或是 AD board 某些演算不正確造成.
6. 底座容易晃動, 不夠沉穩.

pig1026 · 發表於 2011-7-5 15:09:35

本文章最後由 pig1026 於 2011-7-5 21:17 編輯

回覆 1# KOBSS
恭喜你發了開箱文~!! VIZIO的眼鏡真的好看多了....
雖然說LG 後來買的眼睛也做了些更動,變的更輕~但外觀沒差多少.
....感覺...這一台電視雖然是新機種...,可是感覺功能上略為廉價了一些~

(不好意思~小弟買的是LG-42吋LW5700...就我的操作感回答您的問題)
缺點一: 我覺得LG的偏光遮蔽蠻好的~幾乎沒看過鬼影,可視角度很高
缺點二: 感覺蠻擾人的~這一台的反應時間是5ms....但是LG是2.4ms
缺點三: ....我用過遙控器做最好的是SONY跟BENQ...LG 就尚可.
缺點四:...LW5700..少說也超過30秒以上才會關掉喔...

缺點五:我一直很想知道同樣的影片~用快門式跟偏光式,真的有差很多嗎?
買了很多3D影片~覺得跟影片製作水準比較有差...!
像阿凡達.魔髮奇緣.神偷奶爸...這幾片,幾乎看3D沒有任何違合感,立體感很確實.
奪魂鋸3D..就有點虛實感..日本A片跟side by side..就更糟糕了~~~
總感覺哪隻眼看到的虛虛的,看久了眼睛很不舒服!!
------------------------------------------------------------------------------------------
不過LW5700是這一台2倍的價錢,不知道這樣比是否公平~
只是從您的感想來看~對一般3D入門的家庭跟學生,或許可以勸敗 .
但是以電玩玩家跟期待3D效果的影音玩家...可能VIZIO 就..要再觀望~比較好.
或許轉往SONY 國際電漿或是三星..LG..這些大廠比較好~畢竟一分錢一分貨啦.
--------KOBSS 大大,我不確定自己的言論是否中肯~
可能光就眼鏡價位跟透光性~我以後電視還是都以偏光式做為首選.
不過~ 我很好奇, 您會不會想退掉這一台~另覓他貨啊?.....

KOBSS · 發表於 2011-7-6 08:54:41

本文章最後由 KOBSS 於 2011-7-26 17:02 編輯

補上 Delay Time 測試以及 EDID 資訊.

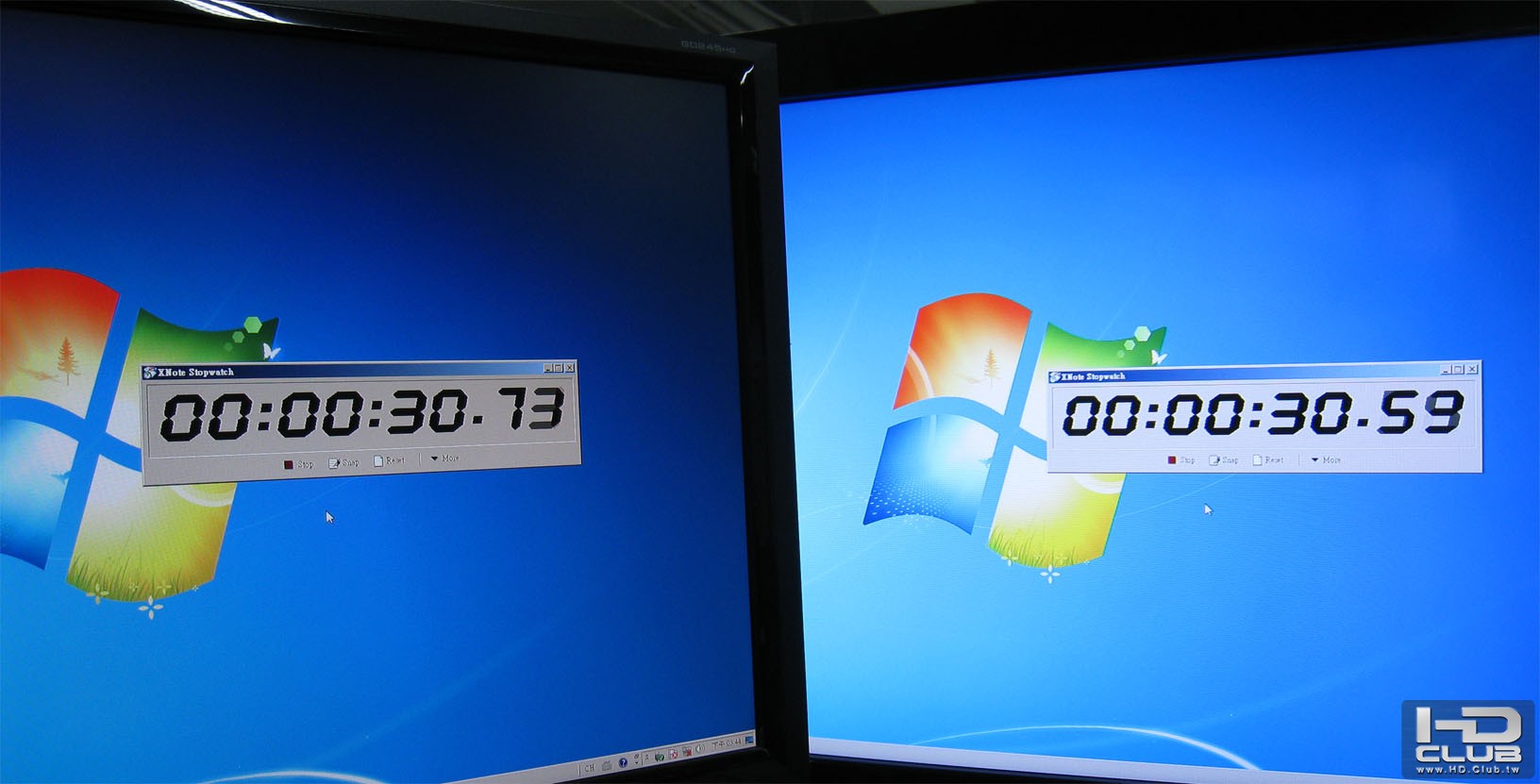

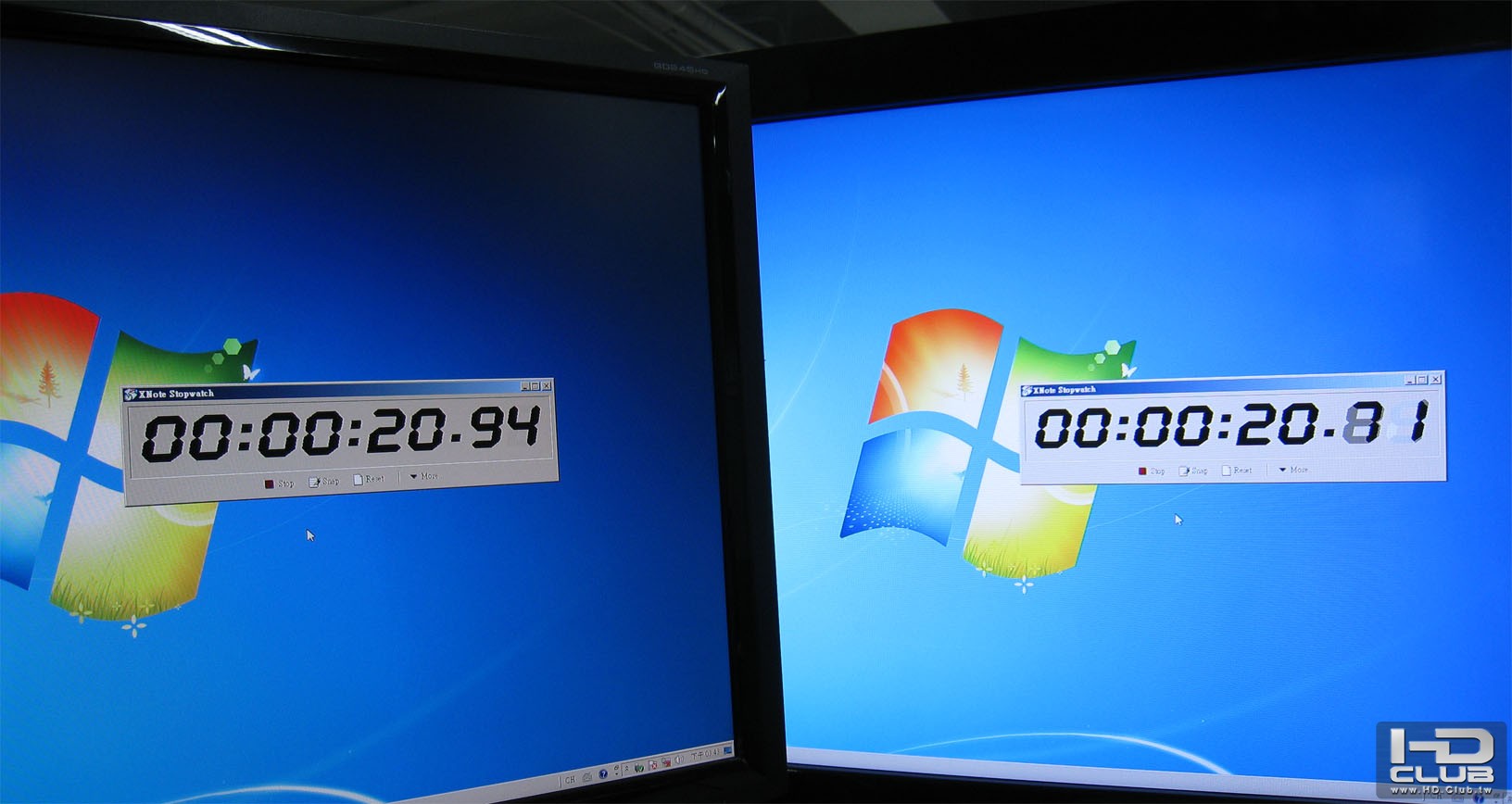

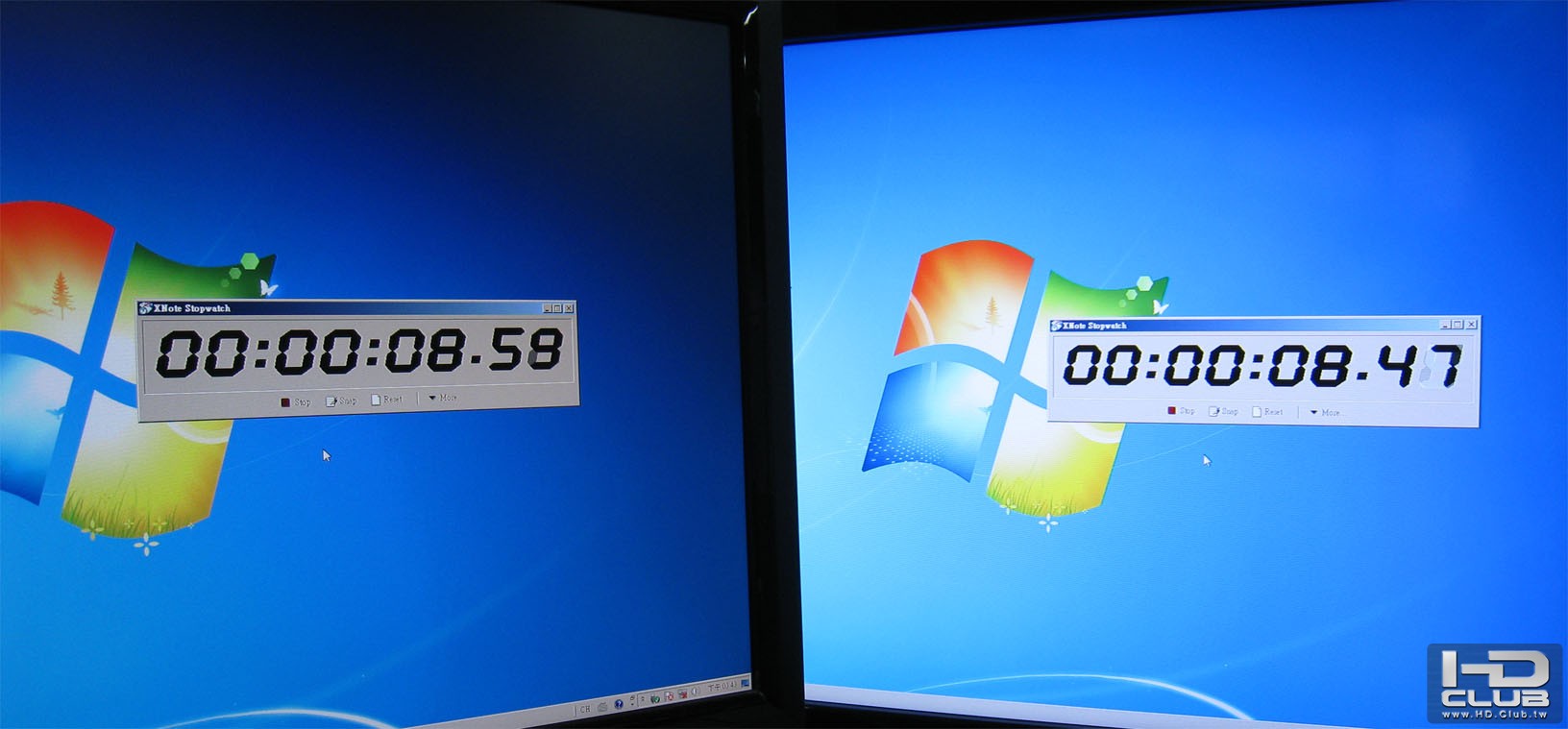

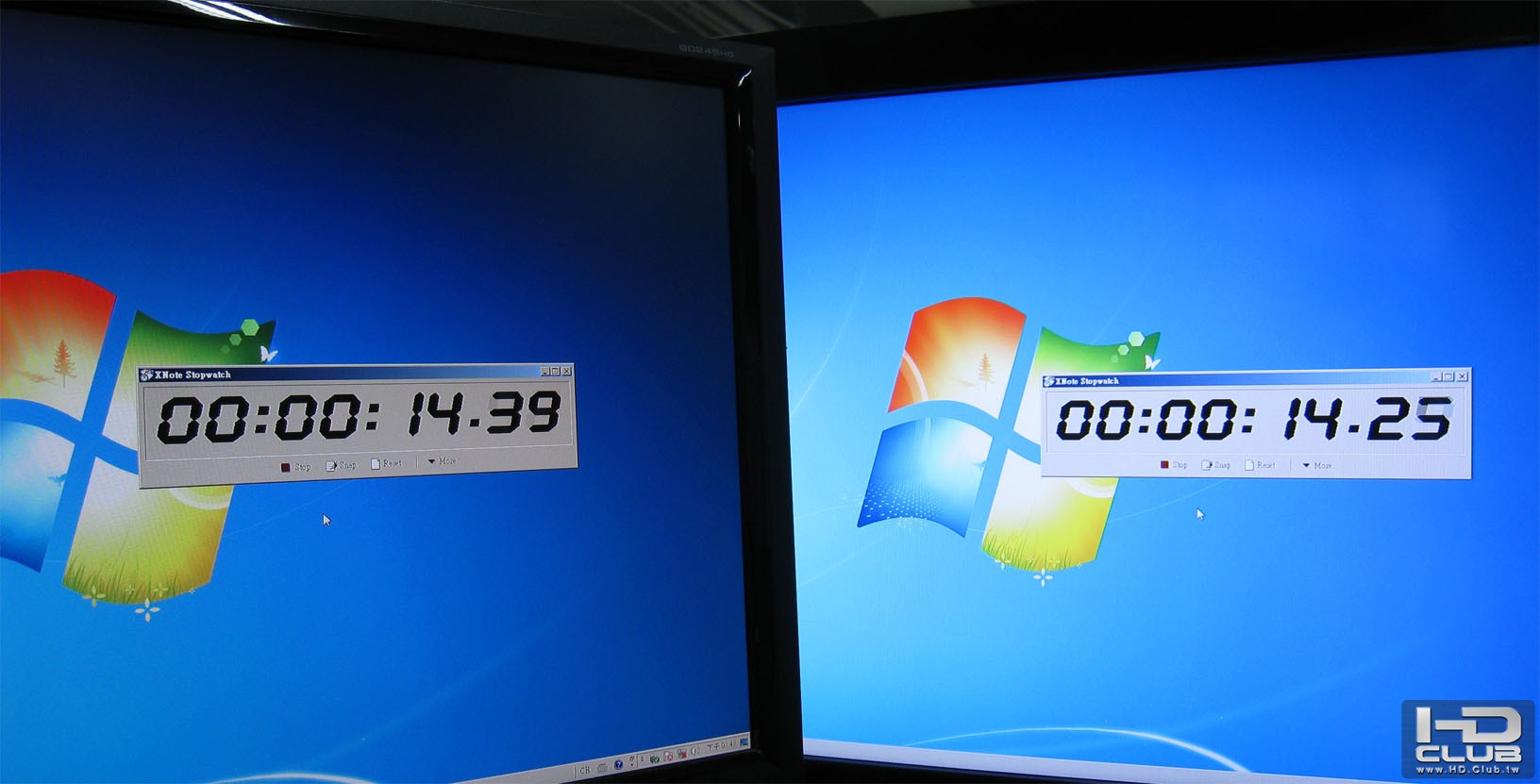

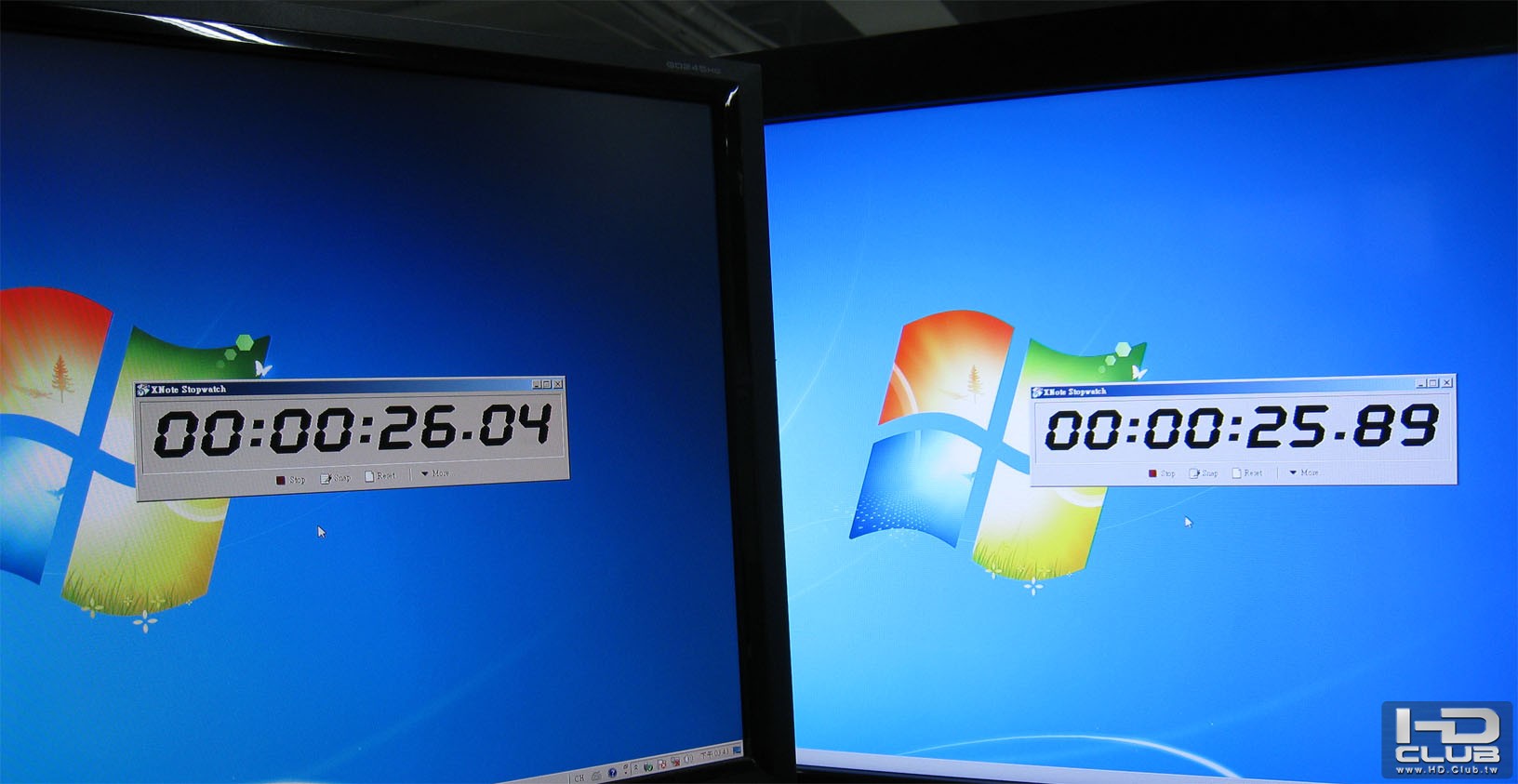

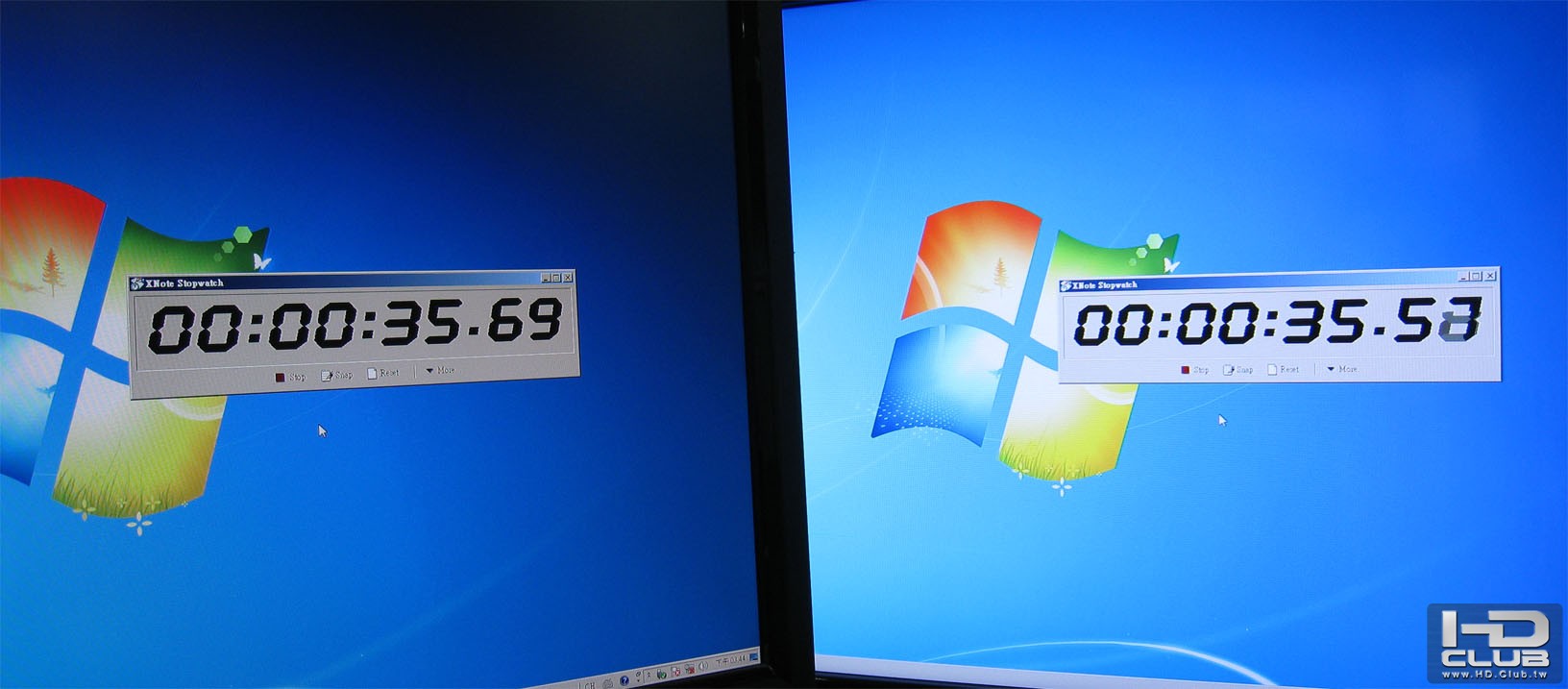

延遲時間測試.
左邊的顯示器 Acer GD245HQ 以 DVI-D 連接, 右邊的顯示器為本篇主角 E3D320VX-TW, 以 HDMI 連接.
兩個顯示器以同一個顯示卡, 複製畫面輸出.

相差 110ms

相差 140ms

相差 150ms

相差 140ms

相差 120ms

HDMI 的平均延遲約 135ms 左右.

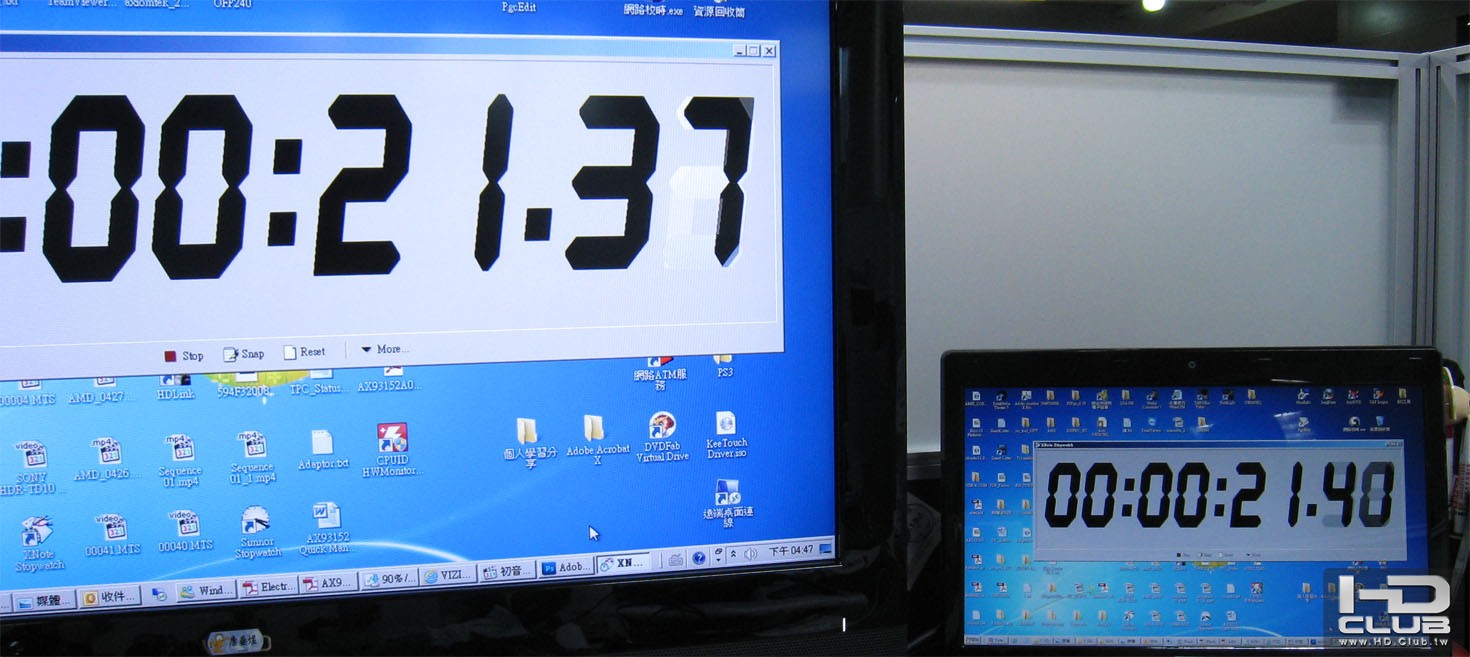

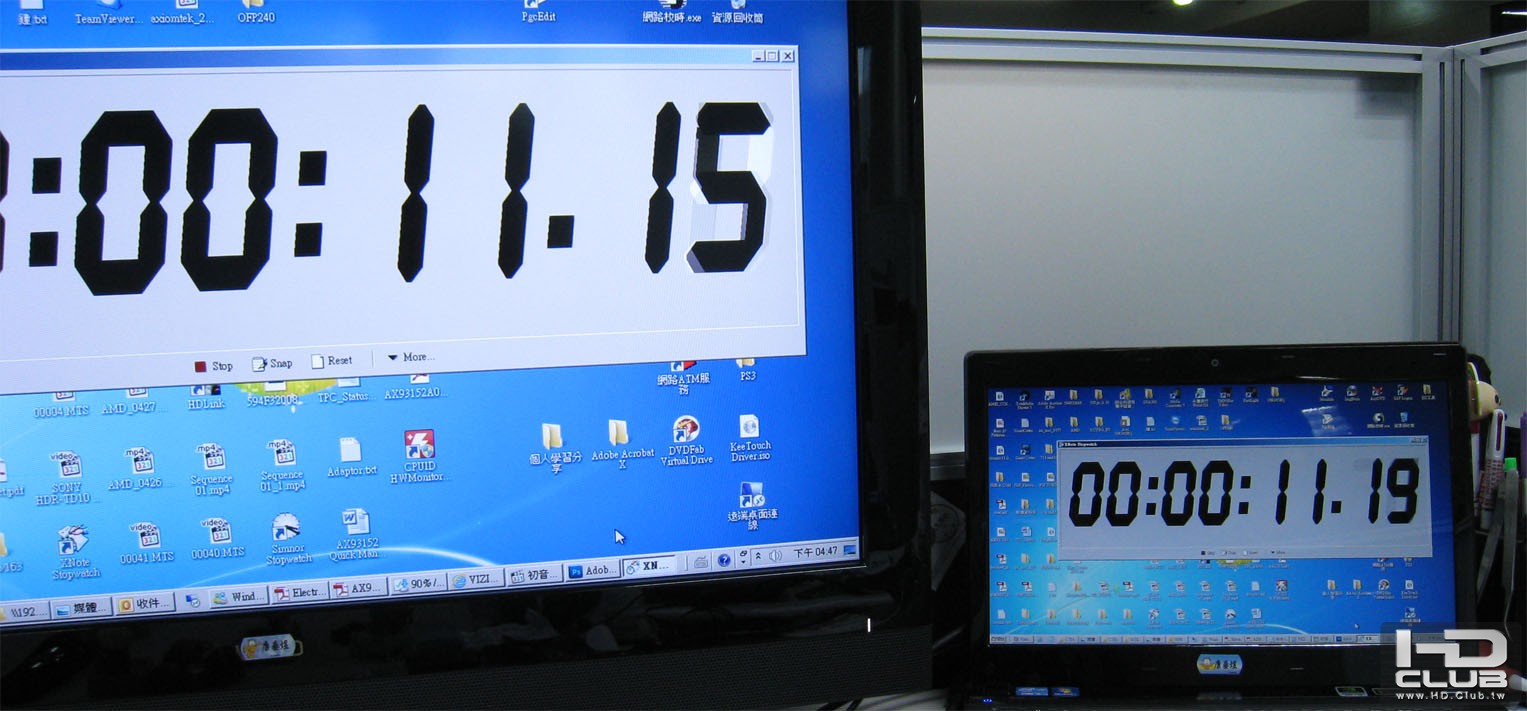

順便測了一下 VGA 的延遲.

左邊是 E3D320VX-TW, 右邊是訊號來源的 LVDS 顯示器.

平均延遲在 30ms 左右, 所以 VGA 輸入對 VIZIO E3D320VX 來說, 比較適合 PC 使用.

HDMI 輸入端的 EDID 資訊
---------------------------

Monitor #1 [Real-time 0x0041]
  Model name............... E3D320VX-TW
  Manufacturer............. Vizio
  Plug and Play ID......... VIZ0078
  Manufacture date......... 2011, ISO week 26
  Filter driver............ None
  -------------------------
  EDID revision............ 1.3
  Input signal type........ Digital
  Color bit depth.......... Undefined
  Display type............. Monochrome/grayscale
  Screen size.............. 700 x 390 mm (31.5 in)
  Power management......... Not supported
  Extension blocs.......... 1 (CEA-EXT)
  -------------------------
  DDC/CI................... Not supported

Color characteristics
  Default color space...... Non-sRGB
  Display gamma............ 2.20
  Red chromaticity......... Rx 0.636 - Ry 0.335
  Green chromaticity....... Gx 0.291 - Gy 0.603
  Blue chromaticity........ Bx 0.146 - By 0.061
  White point (default).... Wx 0.279 - Wy 0.292
  Additional descriptors... None

Timing characteristics
  Horizontal scan range.... 31-70kHz
  Vertical scan range...... 50-77Hz
  Video bandwidth.......... 150MHz
  CVT standard............. Not supported
  GTF standard............. Not supported
  Additional descriptors... None
  Preferred timing......... Yes
  Native/preferred timing.. 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 148.500 1920 2008 2052 2200 1080 1084 1089 1125 +hsync +vsync

Standard timings supported
   720 x  400p at  70Hz - IBM VGA
   640 x  480p at  60Hz - IBM VGA
   640 x  480p at  75Hz - VESA
   800 x  600p at  60Hz - VESA
   800 x  600p at  72Hz - VESA
   800 x  600p at  75Hz - VESA
1024 x  768p at  60Hz - VESA
1024 x  768p at  70Hz - VESA
1024 x  768p at  75Hz - VESA

EIA/CEA-861 Information
  Revision number.......... 3
  IT underscan............. Not supported
  Basic audio.............. Supported
  YCbCr 4:4:4.............. Supported
  YCbCr 4:2:2.............. Supported
  Native formats........... 1
  Detailed timing #1....... 1920x1080p at 60Hz (16:9)
Modeline............... "1920x1080" 148.500 1920 2008 2052 2200 1080 1085 1090 1125 +hsync +vsync
  Detailed timing #2....... 1280x720p at 60Hz (16:9)
Modeline............... "1280x720" 74.250 1280 1390 1430 1650 720 725 730 750 +hsync +vsync

CE video identifiers (VICs) - timing/formats supported
   640 x  480p at  60Hz - Default (4:3, 1:1)
   720 x  480p at  60Hz - EDTV (16:9, 32:27)
1280 x  720p at  60Hz - HDTV (16:9, 1:1)
1920 x 1080i at  60Hz - HDTV (16:9, 1:1)
1920 x 1080p at  60Hz - HDTV (16:9, 1:1) [Native]
1920 x 1080p at  24Hz - HDTV (16:9, 1:1)
NB: NTSC refresh rate = (Hz*1000)/1001

CE audio data (formats supported)
  LPCM 2-channel, 16/20/24 bit depths at 32/44/48 kHz
  AC-3 6-channel,  448k max. bit rate at 32/44/48/96/192 kHz (這項宣告有點詭異)
  AC-3 1-channel,  448k max. bit rate at  kHz

CE speaker allocation data
  Channel configuration.... 2.0
  Front left/right......... Yes
  Front LFE................ No
  Front center............. No
  Rear left/right.......... No
  Rear center.............. No
  Front left/right center.. No
  Rear left/right center... No
  Rear LFE................. No

CE vendor specific data (VSDB)
  IEEE registration number. 0x000C03
  CEC physical address..... 2.0.0.0
  Supports AI (ACP, ISRC).. No
  Supports 48bpp........... No
  Supports 36bpp........... Yes
  Supports 30bpp........... No
  Supports YCbCr 4:4:4..... Yes
  Supports dual-link DVI... No
  Maximum TMDS clock....... 225MHz
  Audio/video latency (p).. n/a
  Audio/video latency (i).. n/a
  HDMI video capabilities.. Yes
  EDID screen size......... No additional info
  3D structures supported.. Frame packing, Top-and-bottom, Side-by-side w. horizontal sub-sampling
  3D formats supported..... Mandatory formats plus some primary VICs
1280 x  720p at  60Hz - HDTV (16:9, 1:1)
1920 x 1080i at  60Hz - HDTV (16:9, 1:1)
1920 x 1080p at  24Hz - HDTV (16:9, 1:1)
NB: NTSC refresh rate = (Hz*1000)/1001
  Data payload............. 030C002000282D20C0040141002C

Report information
  Date generated........... 2011/7/6
  Software revision........ 2.60.0.962
  Data source.............. Real-time 0x0041
  Operating system......... 6.1.7601.2.Service Pack 1

Raw data
  00,FF,FF,FF,FF,FF,FF,00,59,3A,78,00,01,01,01,01,1A,15,01,03,80,46,27,78,02,F9,6B,A2,55,4A,9A,25,
  0F,47,4A,A5,CE,00,01,01,01,00,01,01,01,01,01,01,01,01,01,01,01,01,02,3A,80,18,71,38,2D,40,58,2C,
  45,00,BA,89,21,00,00,1E,00,00,00,FD,00,32,4D,1F,46,0F,00,0A,20,20,20,20,20,20,00,00,00,FF,00,55,
  4B,4A,52,42,4D,30,31,30,30,30,30,31,00,00,00,FC,00,45,33,44,33,32,30,56,58,2D,54,57,0A,20,01,CE,
  02,03,28,71,46,01,03,04,05,90,20,29,09,07,07,15,57,38,10,00,38,83,01,00,00,6E,03,0C,00,20,00,28,
  2D,20,C0,04,01,41,00,2C,02,3A,80,18,71,38,2D,40,58,2C,55,00,BA,89,21,00,00,1E,01,1D,00,72,51,D0,
  1E,20,6E,28,55,00,BA,89,21,00,00,1E,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,
  00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,00,CA

---------------------------

Hardware data
  BUS_SLOT = PCI00000.PCI00004.PCI00008.PCI0000C.PCI00010.PCI00014.PCI00018.PCI0001C
  00000000 = 01048086.20900006.06000009.00000000.00000000.00000000.00000000.00000000
  00000008 = 01018086.00100007.06040009.00810010.00000000.00000000.00010100.20002020
  00000010 = 01168086.00900407.03000009.00000000.F1400004.00000000.E000000C.00000000
  000000B0 = 1C3A8086.00100006.07800004.00800000.F1B05004.00000000.00000000.00000000
  000000D0 = 1C2D8086.02900006.0C032004.00000000.F1B0A000.00000000.00000000.00000000
  000000D8 = 1C208086.00100006.04030004.00000010.F1B00004.00000000.00000000.00000000
  000000E0 = 1C108086.00100004.060400B4.00810010.00000000.00000000.00020200.200000F0
  000000E8 = 1C268086.02900006.0C032004.00000000.F1B09000.00000000.00000000.00000000
  000000F8 = 1C498086.02100007.06010004.00800000.00000000.00000000.00000000.00000000
  000000FA = 1C038086.02B00007.01060104.00000000.00003089.00003095.00003081.00003091
  000000FB = 1C228086.02800003.0C050004.00000000.F1B04004.00000000.00000000.00000000
  00000300 = 002E168C.00100400.02800001.00000010.F1A00004.00000000.00000000.00000000
  00000400 = 16B514E4.00100406.02000010.00800010.F180000C.00000000.F181000C.00000000
  00000401 = 16BC14E4.00100006.08050110.00800010.F182000C.00000000.00000000.00000000
  00000402 = 16BE14E4.00100006.08800010.00800010.F183000C.00000000.00000000.00000000
  00000403 = 16BF14E4.00100006.08800010.00800010.F184000C.00000000.00000000.00000000
  00000500 = 01941033.00100406.0C033004.00000010.F1900004.00000000.00000000.00000000
  --------
  01040000 = 00FFFFFF.FFFFFF00.593A7800.01010101.1A150103.80462778.02F96BA2.554A9A25
  00000020 = 0F474AA5.CE000101.01000101.01010101.01010101.0101023A.80187138.2D40582C
  00000040 = 4500BA89.2100001E.000000FD.00324D1F.460F000A.20202020.20200000.00FF0055
  00000060 = 4B4A5242.4D303130.30303031.000000FC.00453344.33323056.582D5457.0A2001CE
  01040100 = 02032871.46010304.05902029.09070715.57381000.38830100.006E030C.00200028
  00000020 = 2D20C004.0141002C.023A8018.71382D40.582C5500.BA892100.001E011D.007251D0
  00000040 = 1E206E28.5500BA89.2100001E.00000000.00000000.00000000.00000000.00000000
  00000060 = 00000000.00000000.00000000.00000000.00000000.00000000.00000000.000000CA

所以, VIZIO 3D 電視是可以接上 JVC GS-TD1 以及 SONY HDR-TD10 來觀賞所拍攝的 1080i60 3D 影像.

facelover · 發表於 2011-7-6 09:33:35

我訂的應該快到了, 真是超值的話32" 3DTV , 看來大部份 3D format 都支援!

nlri · 發表於 2011-7-6 11:52:37

謝謝大大提供的資訊，我也打算入手一台32" 3DTV 來觀看我td10的3d影
片。

KOBSS · 發表於 2011-7-6 15:56:06

本文章最後由 KOBSS 於 2011-7-6 15:58 編輯

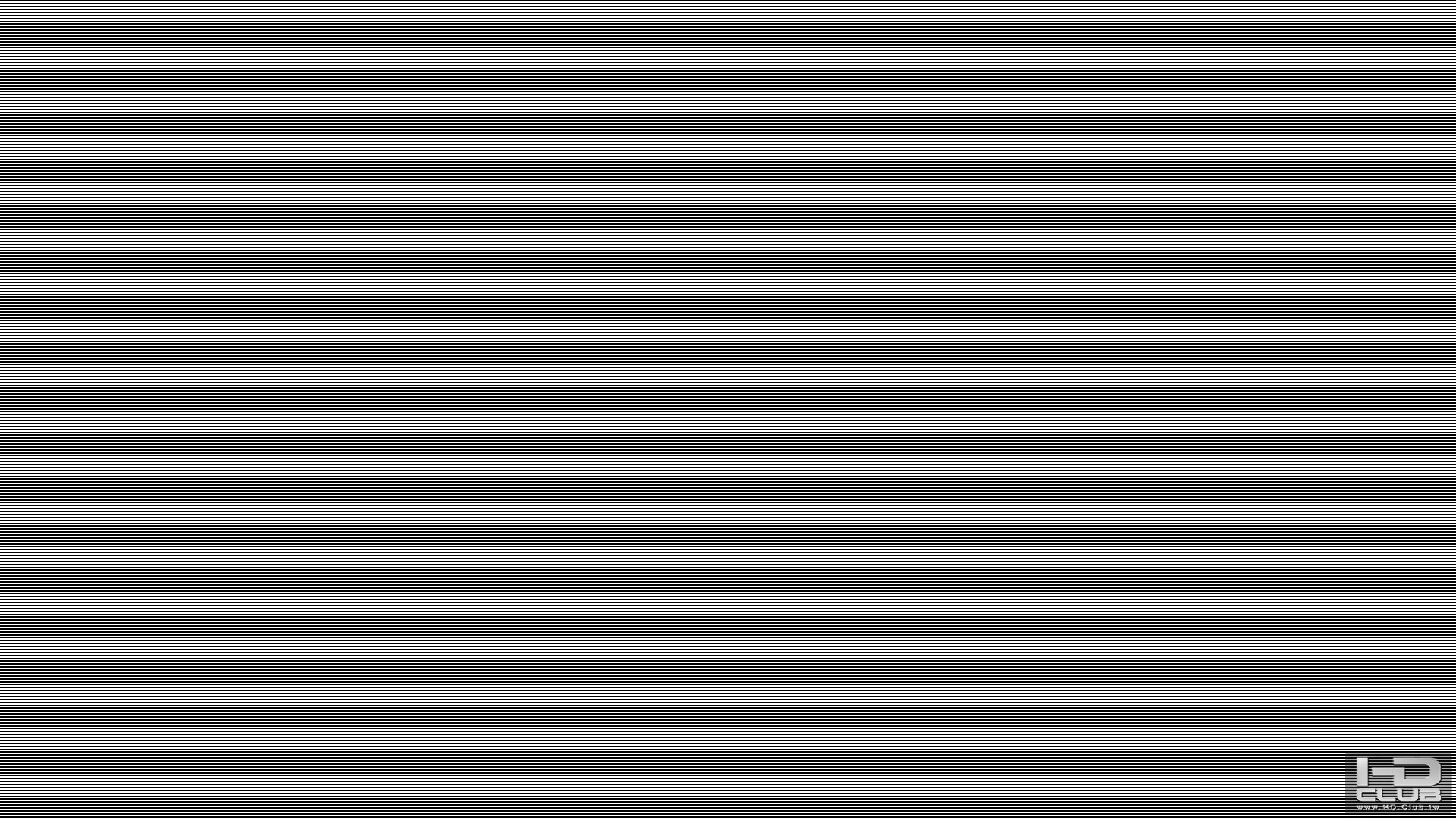

附上一張圖, 給各位測試偏光式 3D 顯示器.
適用於 LG 偏光式 3D 電視, VIZIO 偏光式 3D 電視, 以及 PC 用偏光式 3D 顯示器.

您可以將此檔案放置於 USB 隨身碟, 插上 LG 或是 VIZIO 3D 電視的 USB 插槽, 單獨觀看這個 jpg

單獨右眼會看到一個全黑的畫面, 單獨左眼會看到一個全白的畫面.
如果您以單獨一個眼睛看到的不是全黑或是全白的畫面, 請調整您的觀賞視點, 直到單獨一個眼睛能看到整個螢幕的全黑以及全白畫面.
如此一來, 您將獲得此顯示器最佳的 3D 觀賞效果, 體驗完美的 3D 視覺享受.

KOBSS · 發表於 2011-7-6 16:05:54

本文章最後由 KOBSS 於 2011-7-6 16:07 編輯

另外, VIZIO 3D 電視也有內建 2D 轉 3D 的功能.
操作方式為:
1. 按下遙控器 [3D] 鈕
2. 輸入影像格式選擇 [2D]
3. 輸出影像格式選擇 [3D]

戴上 3D 眼鏡就可以看到效果了, 雖然 3D 轉出來的效果很差, 幾乎沒有任何立體效果, 聊勝於無...

jking · 發表於 2011-7-6 19:55:50

剛去燦X問價錢跟網路上看到的價錢都一樣，看來目前還是統一價，而且也沒有3D眼鏡好送了，就到8月底前看價錢會不會掉下來，再決定要不要買....

abc07 · 發表於 2011-7-8 00:19:40

剛去燦X問價錢跟網路上看到的價錢都一樣，看來目前還是統一價，而且也沒有3D眼鏡好送了，就到8月底前看價錢 ...
jking 發表於 2011-7-6 19:55

建議您去好市多看看.好像網路價便宜1千多吧.42吋好市多.好像賣27XX
X

jking · 發表於 2011-7-8 00:30:19

建議您去好市多看看.好像網路價便宜1千多吧.42吋好市多.好像賣27XX
X
abc07 發表於 2011-7-8 00:19

謝謝你的建議，一來...我這邊沒有好市多，二來...剛剛看 Pxhome 有送電扇，就雄雄給他下訂啦......花點小錢試試3D 電視囉....

PH5.5 · 發表於 2011-7-8 02:23:34

感謝樓主詳細的分享，我原本是想訂來當電腦用的顯示器跟玩3D遊戲用，但這台延遲看來嚴重，跟本不能當顯示器用，準備退訂了…

KOBSS · 發表於 2011-7-8 21:23:03

本文章最後由 KOBSS 於 2011-7-8 21:40 編輯

回覆 12# PH5.5
只有 32" 沒有 "遊戲模式" 喔! 其它尺寸都包含遊戲模式
只要開啟遊戲模式就可以降低延遲了.

T.Danny · 發表於 2011-7-8 21:34:55

有點好奇想請教一下...
即使是去年那批3D電視(其實我就是指Panny VT20W啦...)應該也是HDMI 14.a的機種吧?
理論上, 1080 60i是HDMI 1.4中就有的強制規範,
雖然現在看不到1080 60i的正式出版品, 但理應要能播放吧?
那麼, NVIDIA 控制面板只能選 1080 24p 和720 60P,
到底是電視本身不支援1080 60i呢? 還是NVIDIA driver不支援的關係?

既然E3D320VX-TW 的EDID註明支援 1080 60i,
那麼在NVIDIA 控制面板上是否有 1080 60i的3D項目可選?

KOBSS · 發表於 2011-7-8 21:39:34

可能大家都不太清楚我上面附那張圖要做什麼.
正常情況下, 偏光式 3D 顯示器幾乎不會有 crosstalk 鬼影現象, 但實際觀看幾台偏光 3D 電視後發現
其實還是看得到鬼影.

以理論上來說, 不應該有此現象.
所以... 推論是上面的那層偏光層未達理想狀態, 最佳觀賞的範圍可能縮小了.

利用那張圖, 我找出了 VIZIO E3D320VX 的最佳觀賞視點, 再播放各種 3D 影片測試一次, 果然就不會看到 crosstalk 鬼影了!

如果您使用其他廠牌偏光 3D 電視還常看見鬼影, 建議您尋找一下最佳觀賞範圍, 會許會讓您對 3D 電視有新的看法喔...

KOBSS · 發表於 2011-7-8 21:48:45

本文章最後由 KOBSS 於 2011-7-9 06:46 編輯

既然E3D320VX-TW 的EDID註明支援 1080 60i,
那麼在NVIDIA 控制面板上是否有 1080 60i的3D項目可選?T.Danny 發表於 2011-7-8 21:34

HDMI 輸出端只要合乎 1.4 規範的其中一項, 就可以宣稱是 HDMI 1.4 (如最近推出的 WD TV Live Hub 播放機)
但是 HDMI 1.4 顯示器必須合乎全部的項目, 才能宣稱是 HDMI 1.4 (或 1.4a) 的 3D 顯示器.

據我所知, 目前 PC 顯示晶片大廠尚未有任何一家能支援 1080i60 3D 格式輸出.
Intel / NVIDIA / AMD 都不行.
