DIY Look-T 300B Mono

katenlin · 發表於 2011-8-27 01:47:13

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由 katenlin 於 2011-8-27 09:30 編輯

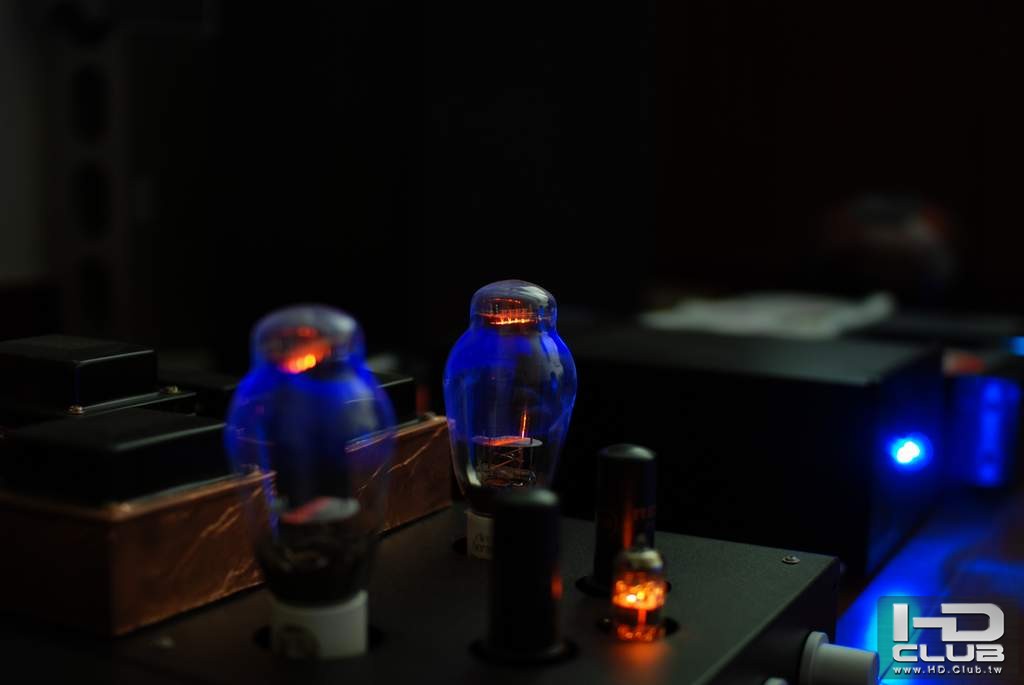

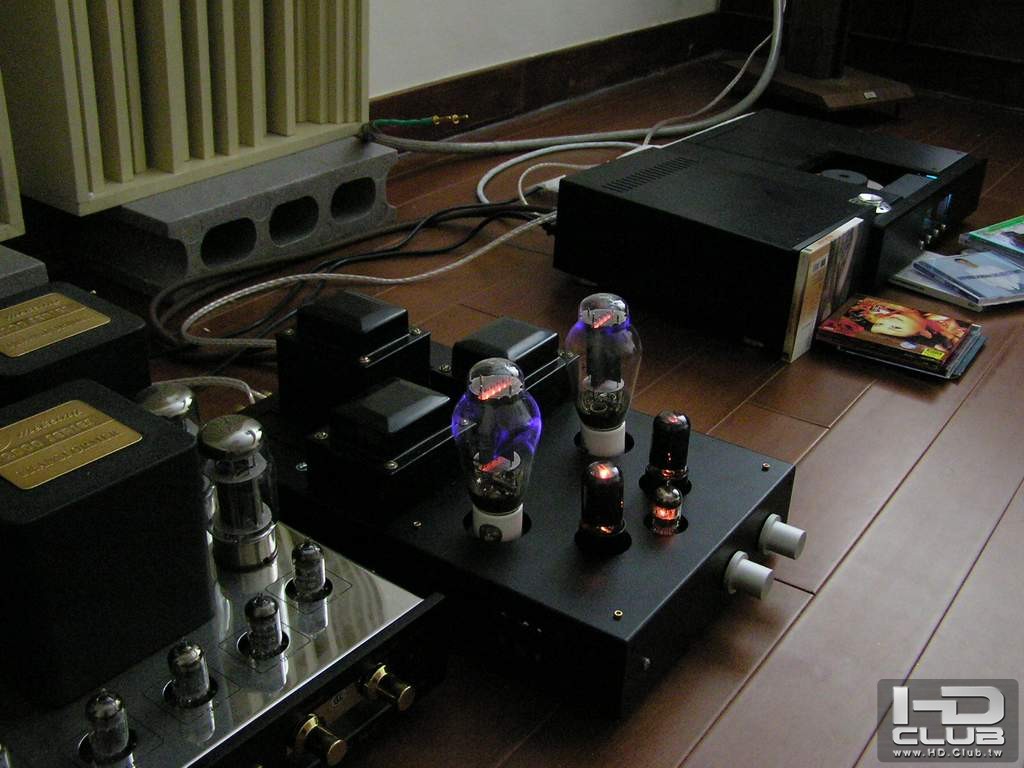

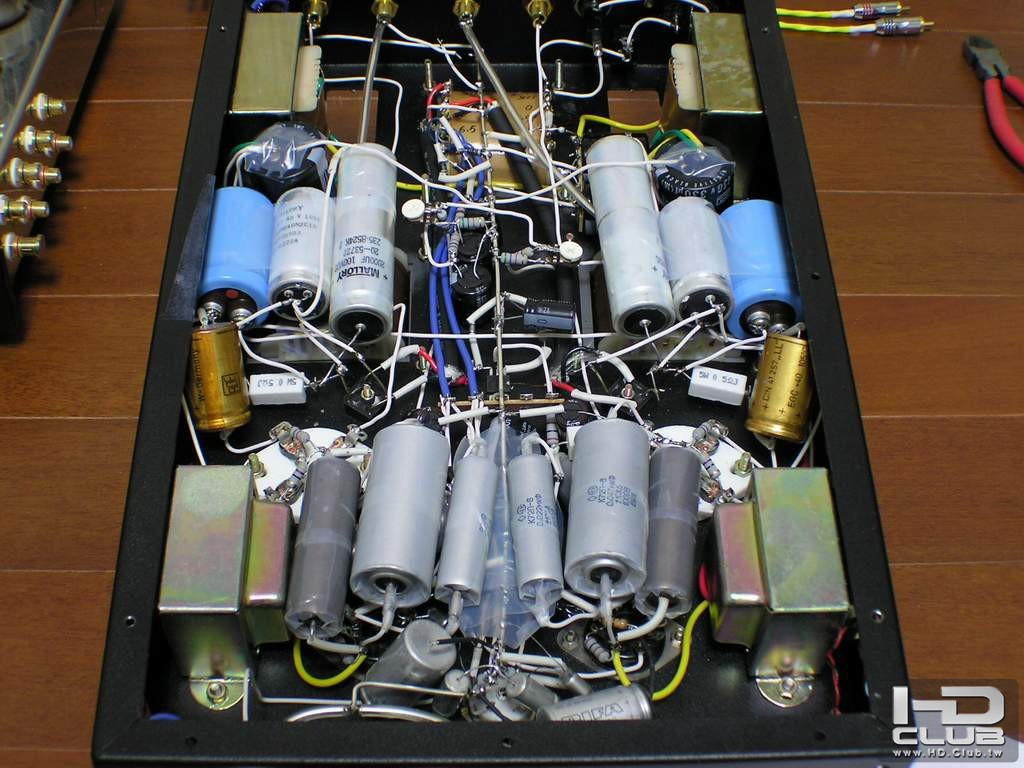

小弟前幾年的手工搭棚300B MoNo管機.....

電路解說：

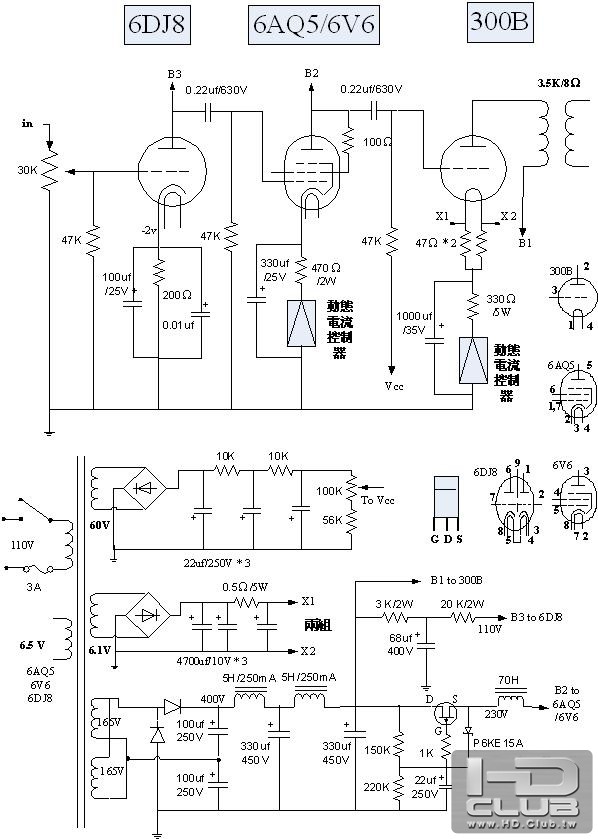

上面的電路圖示完整的電路，在圖的下方是這台機器的電源電路，初級市電輸入的部分是0-115v，圖面上標示110v有些錯誤，最上面的是300B的偏壓整流部份，60v的電壓經過橋式整流﹙使用4支黑色整流子﹚，正極接地負極經過兩個10k電阻和3個22uf/250v電容濾波，再經過100K的可調電阻﹙藍色﹚接56k電阻落地。由100k和56k兩個電阻做成分壓電路，調出約-46v的偏壓經過一支47k的柵極電阻到300B柵極。接下來是6.1v的電壓也是經過一個橋是整流子﹙方形﹚由2個4700uf濾波，再經個0.5歐姆5w的水泥電阻降壓及4700uf濾波後作為300B的燈絲電源，再過來是165v的電壓兩組並聯，通過兩個玻璃包裝的高速二極體做倍壓整流，這有一個好處就是變壓器的繞阻降低，而後通過兩個5H電感和兩個330UF或390UF做成2PI濾波，由這一個點直接送到輸出變壓器的B+2的抽頭，再經過3k/2w電阻降壓和68UF的 C6電容濾波，送到6DJ8的20k屏極電阻，相同的點接到150k串聯220k作為分壓，再用一個22uf/250v電容濾波，送到一顆高壓mosfet作為穩壓電路，這穩壓後的電壓送到6AQ5﹙6v6﹚

的屏極電感，這些就是電源電路的說明。

第二部份是擴大機的部份，輸入信號經過30k的VR，送到6dj8的柵極，這6dj8的陰極電阻為200歐姆﹙180歐姆﹚，通過的電流約10ma，所以會產生約2v的電壓，6dj8的放大率約為30倍，經過推動管6aq5約9倍的放大濾，這樣兩級的推動部份產生約250倍的總放大，所以只要0.3v的輸入電壓，就可以滿格輸出，這樣的設計可以滿足錄音電壓很低的音源或動態較高的錄音。這擴大機的電路相當簡單，三級都是陰極接地型式，一搬這樣的電路的頻寬較差，速度感也較慢，但我特別設計兩組的動態恆流源，給6AQ5和300B使用，讓這300B的控制力和解晰力都非常優越，人聲渾厚、層次分明
。6AQ5的陰極電壓約為13V。屏壓為205v，所以實際屏壓為195v，接成三級放大的6aq5真空管，聲音柔和優美，它是6V6的縮小版，除接腳不一樣外特性完全相通，所以建議大家裝設主機時以6V6的腳位為準，6AQ5可以通過附贈的6腳和8腳管座來變換成6V6的接法，這樣可玩性就更高了，至於6V6和6AQ5的品牌都很多，可隨喜好配置。6DJ8的品牌也相當多，隨機附的是飛利浦的6922，聲音精準解晰力相當好，也因此聽交響曲、演奏等都極佳，但聽人聲則稍嫌乾淨了一點，管子也有相當多的品牌，個人喜歡tesla的E88CC，當然金腳的更好。

300B的偏壓式混合式的，1/3的自己偏壓2/3的固定偏壓，調整時以陰極到地之間的電壓為30v為基準，陰極上的330歐姆/5w電阻串在較大的那顆動態恆流源，較長的那一端是接地，旁路電容1000uf/35V的正極需接在陰極上。輸出變壓器部分是特別設計的，解晰和控制力都極佳。輸出阻抗為8歐姆，就算你接4歐母的現代喇叭都能維持相當好的聲音，裝好後不訪試試。就推力而言這300B調音的後期是以b&w的801為監聽喇叭，此款喇叭20年來都以難推出了名，尤其是低音部份，某器材評論員說這喇叭要不就是沒低音，有了低音卻一片模糊。大多數壅有801的的人都會用100W以上的A類擴大機來伺候，多數的品牌還很難推的好，但這300B區區8瓦卻推的四平八穩，如果你的朋友有此款喇叭，不訪把機器帶過去試試，就會知道我所言不差。
