210" 固定框升降製作

ai_0301 · 發表於 2011-9-17 13:43:23

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由 ai_0301 於 2011-9-17 21:13 編輯

自從 8 月宅爸打算攻上 2.35:1 210" 大螢幕後, 設計師便接手規劃 210" 活動升降固定框
(1) 利用普及的活動式曬衣架附屬鋼絲, 轉輪可以輕易升降 40 Kg 重物
(2) 木工收尾, 將鋼絲隱藏於天花板, 壁櫃內

看圖吧 !

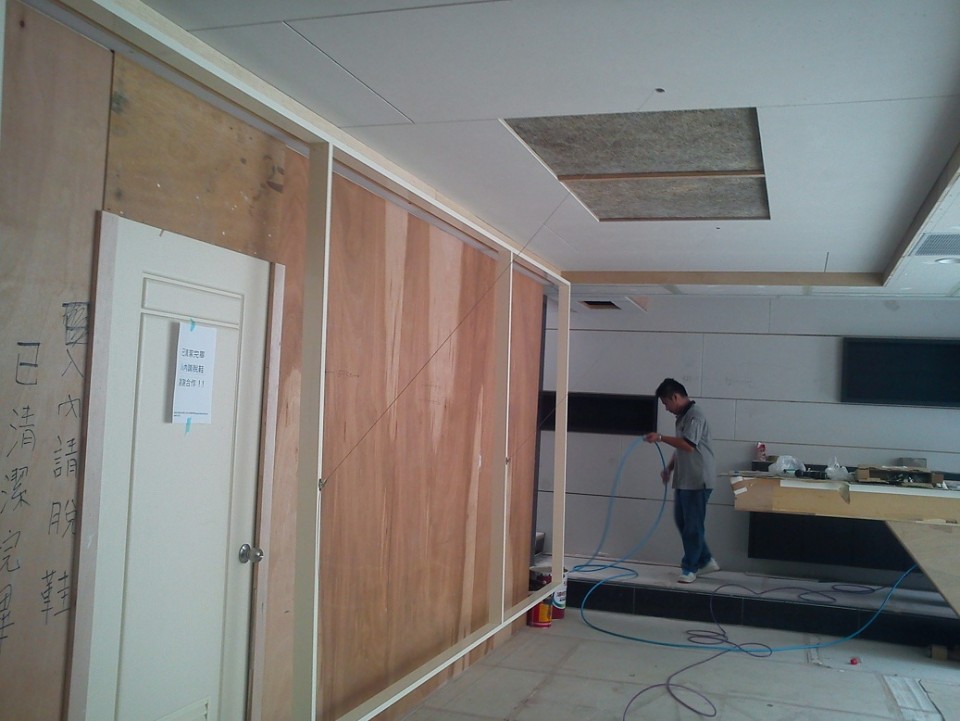

1. 大小 5m X 2.1 m 210" 固定框完全放下時
Net center 005.JPG

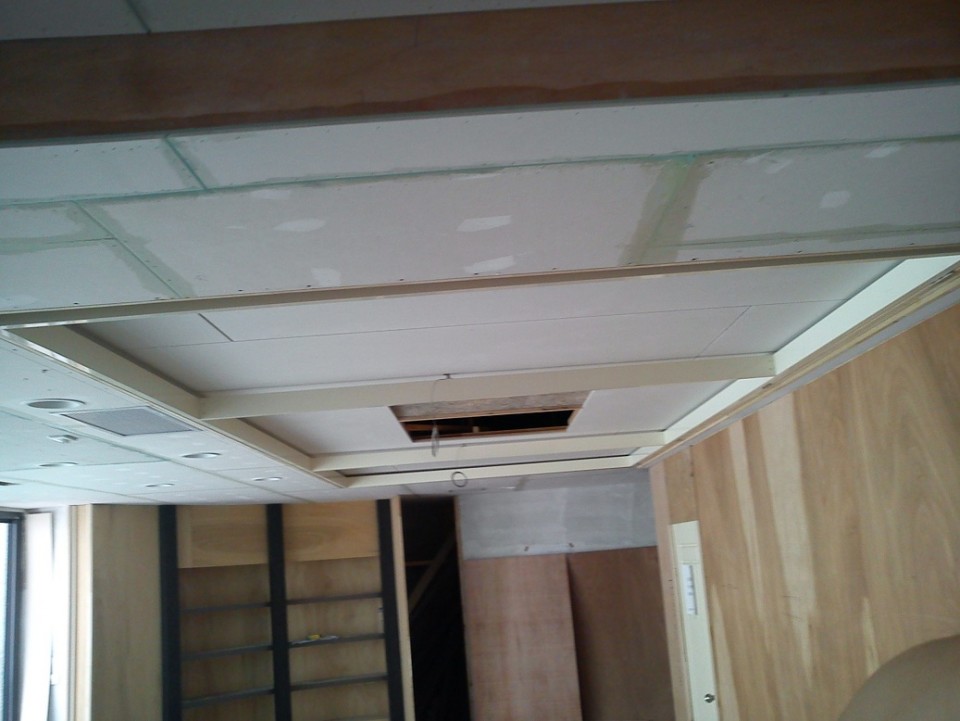

2. 平時收納於天花板
Net center 019.JPG

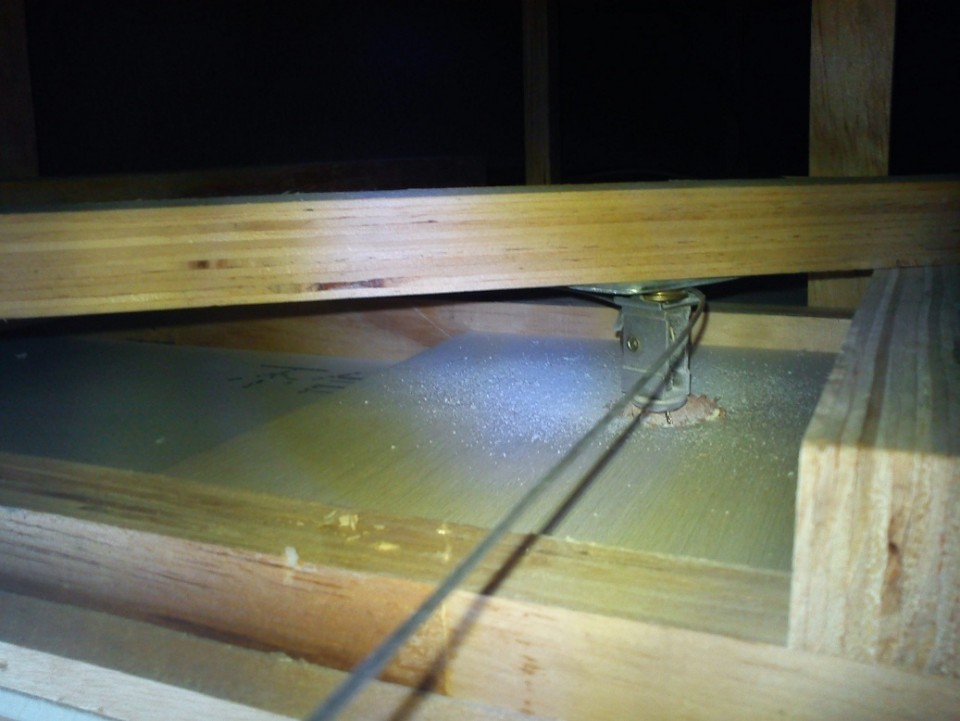

3. 天花板內ㄉ鋼絲, 滑輪
Net center 009.JPG

4. 木作正在包覆轉盤端鋼絲
Net center 017.JPG

5. 木作完成後, 僅剩轉盤外露 ; 拆卸式把手要降幕框時才接上.
Net center 021.JPG

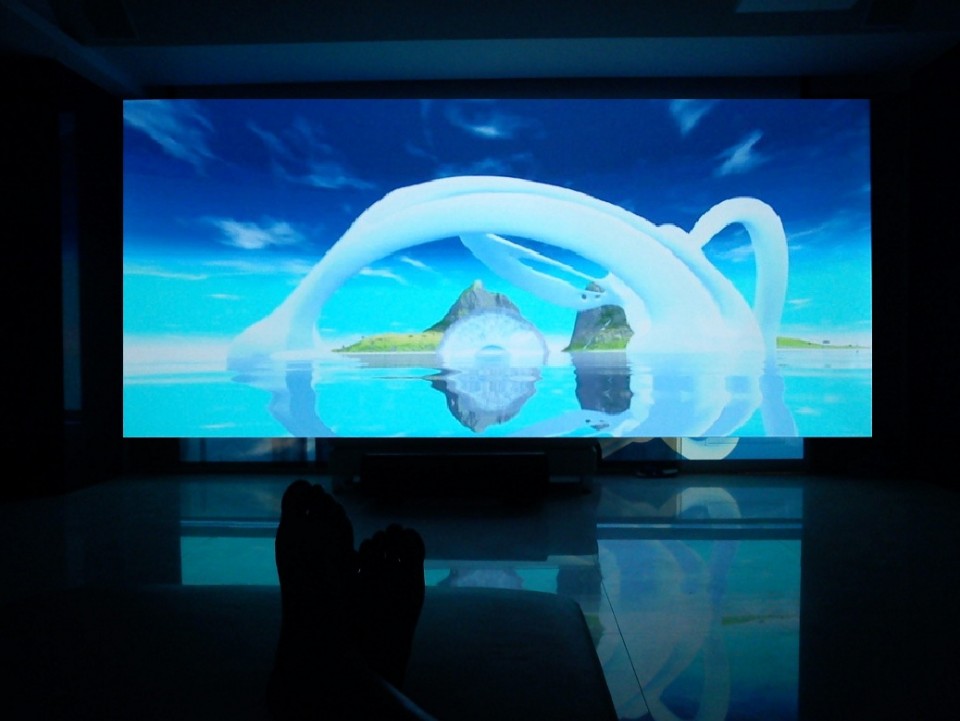

6. 210" 2.35:1 情境示意圖
註 : Panny AE-7000 calculator 需要 8.86m 投射距離 for 210" wide screen , 大螢幕玩家 HT 請規劃足夠縱深

Panny AE7000 Projection calculator

What's the rest ? 靜觀 Hi-end 3D Projector 市場動態中 ..........

ai_0301 · 發表於 2011-9-17 13:51:46

設計師,滿意的看著其作品

p.s
應宅爸需求, 八人坐造型多功能沙發亦是他作品之一, 中央扶手可收納 8~10 支遙控器

soujirou · 發表於 2011-9-17 16:15:15

佩服！
但不知ai_0301 的固定框升降
天花板的高度足夠讓整個固定框收入嗎？
210"就算是2.35:1，應該還是有相當可觀的高度吧
不過真的很讚就是啦！

ai_0301 · 發表於 2011-9-17 17:18:23

首先謝謝 Len 大的加分 ! so quickly

S 大是問幕框的深度嗎 ? 只有 3 cm, 一般居家天花板皆可收納

天花板的高度足夠讓整個固定框收入嗎？
210"就算是2.35:1，應該還是有 ...
soujirou 發表於 2011-9-17 16:15

len1978 · 發表於 2011-9-17 17:26:48

佩服！
但不知ai_0301 的固定框升降
天花板的高度足夠讓整個固定框收入嗎？
210"就算是2.35:1，應該還是有 ...
soujirou 發表於 2011-9-17 16:15

看起來感覺像是90度收放。
布幕後方至少留下有2公尺寬的走道活動範圍，只有大空間才會想到使用這招啊。

期待樓主日後的完成效果。

kao.c.y · 發表於 2011-9-17 17:30:28

真的是太利害了.如此巧思實在令人佩服.
只是在觀賞時鋼索是跑去那裡?
因為看未裝布幕時.鋼索是在前面.

ai_0301 · 發表於 2011-9-17 17:58:27

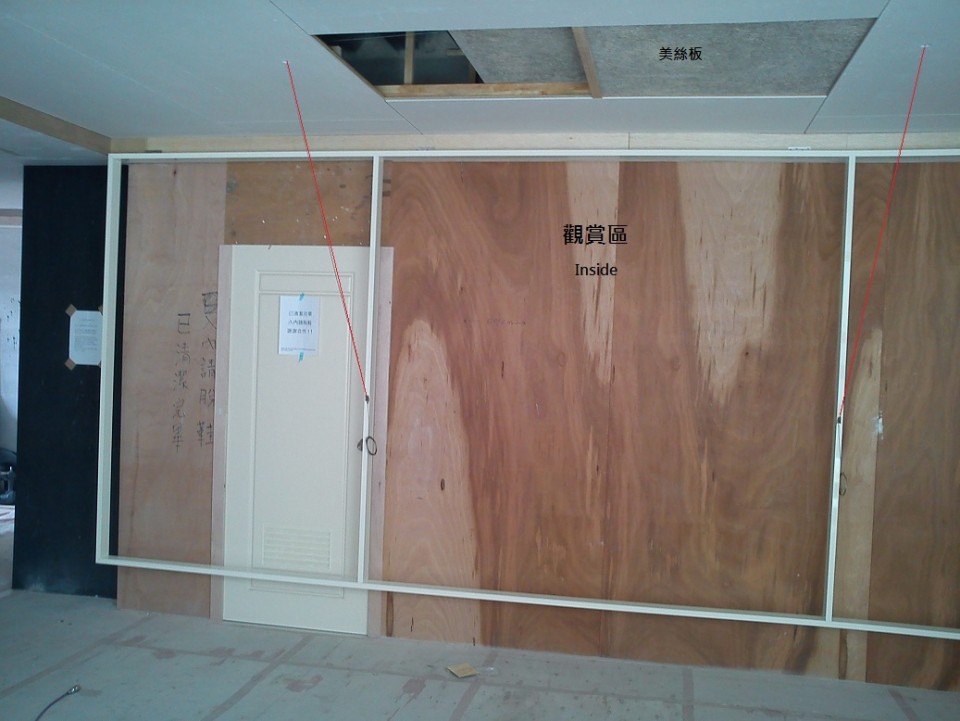

補一張升降中圖面
(1) 觀賞區在臨時隔間內, 相片左側木板牆 + 臨時門內是觀賞區 (約 20 坪空間)
(2) 放下幕框觀賞時, 固定框背面鋼絲 (red) 外露, 但不妨礙動線
(3) 5m 寬固定幕橫跨觀賞區前方視野, 等於兼遮光簾作用
(4) 布幕收起, 觀賞區面對前方庭院

ricerico · 發表於 2011-9-17 18:22:02

好帅啊！这么好的电子……不错！

ricerico · 發表於 2011-9-17 18:31:20

本文章最後由 ricerico 於 2011-9-17 18:32 編輯

宅爸还有更多的图片么，学习学习！

soujirou · 發表於 2011-9-17 19:33:21

原來如此
很讚的設計
也真的是空間夠大才能這樣玩

ai_0301 · 發表於 2011-9-17 21:02:01

本文章最後由 ai_0301 於 2011-9-17 21:06 編輯

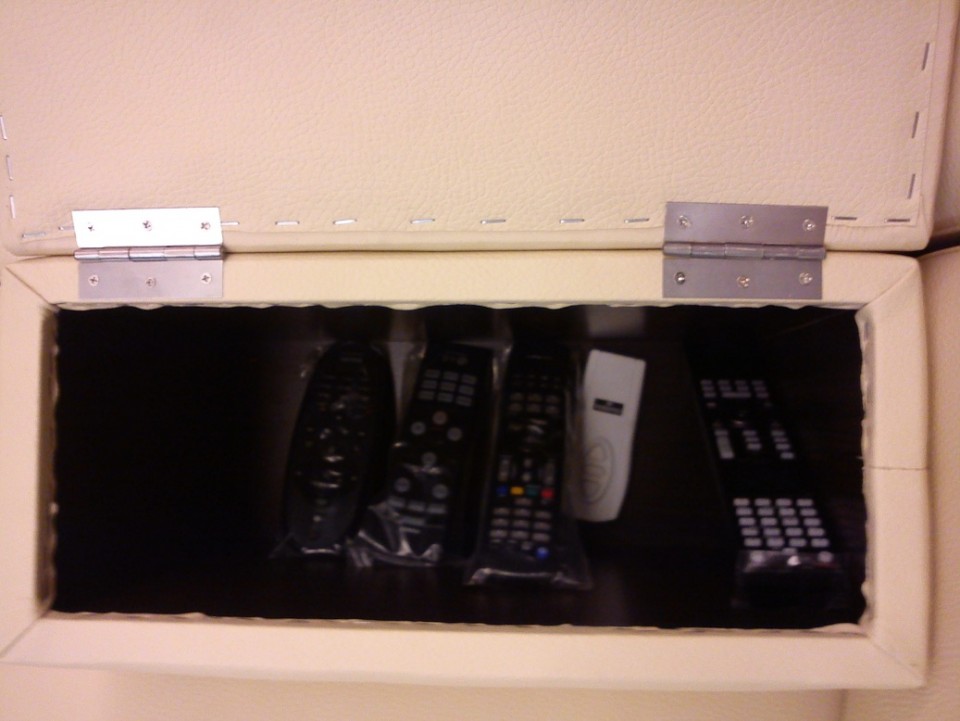

中央扶手一瞥
Net center 028.JPG

設計理念可詳見本區 Net center 男人廳討論

宅爸还有更多的图片么，学习学习！
ricerico 發表於 2011-9-17 18:31

kao.c.y · 發表於 2011-9-18 03:47:12

(1) 觀賞區在臨時隔間內, 相片左側木板牆 + 臨時門內是觀賞區 (約 20 坪空間)
(2) 放下幕框觀賞時, 固定框背面鋼絲 (red) 外露, 但不妨礙動線
(3) 5m 寬固定幕橫跨觀賞區前方視野, 等於兼遮光簾作用
(4) 布幕收起, 觀賞區面對前方庭院
ai_0301 發表於 2011-9-17 17:18

原來如此~~~
我懂了.照片是由外往內看.加上有臨時隔間.
真的很有巧思.太棒了~
給你10000個讚!!!!!

ai_0301 · 發表於 2011-9-18 08:37:26

Full HD 2D Projector LG AF-115 宅爸才使用不到 200 hrs
新的 3D 又快快上市, 乾脆想一個方法, 讓兩張布幕共存使用

原來如此~~~
我懂了.照片是由外往內看.加上有臨時隔間.
kao.c.y 發表於 2011-9-18 03:47

ai_0301 · 發表於 2011-9-18 09:41:14

插花一下, 鳳誠音響似乎是精研前輩們熟識的店家
前一陣子 Optoma 新機發表兩邊交流挺熱鬧的
宅爸年初也跟鳳誠買過 Pioneer SC-37 美規機

HT 整合系統, 鳳誠有在承包了, 供玩家們參考 !

http://www.audio-phoenix.com/taiwan/new-data/ehome-mutimedia.htm

casta0066 · 發表於 2011-9-18 13:56:05

本文章最後由 casta0066 於 2011-9-18 13:57 編輯

回覆 7# ai_0301

看到這個巧思，真的很想給「幾霸昏」！！
之前一直認為，固定框雖然有它不可取代的平整性，
但無法收納（或則說收納較為困難）的特性，
應該也是很多克苦玩家卻步的主因！！

雖然並不是每個人都能跟版大有一樣的空間，
可以將昇降線藏在後面，但模彷同樣的巧思，
將固定點選在固定框正面的左下、右下兩點，
應不難適用於一般的普羅大眾……

看到這個巧思，還是很想給「幾霸昏」！！
