diy重低音喇叭完工了

badbull

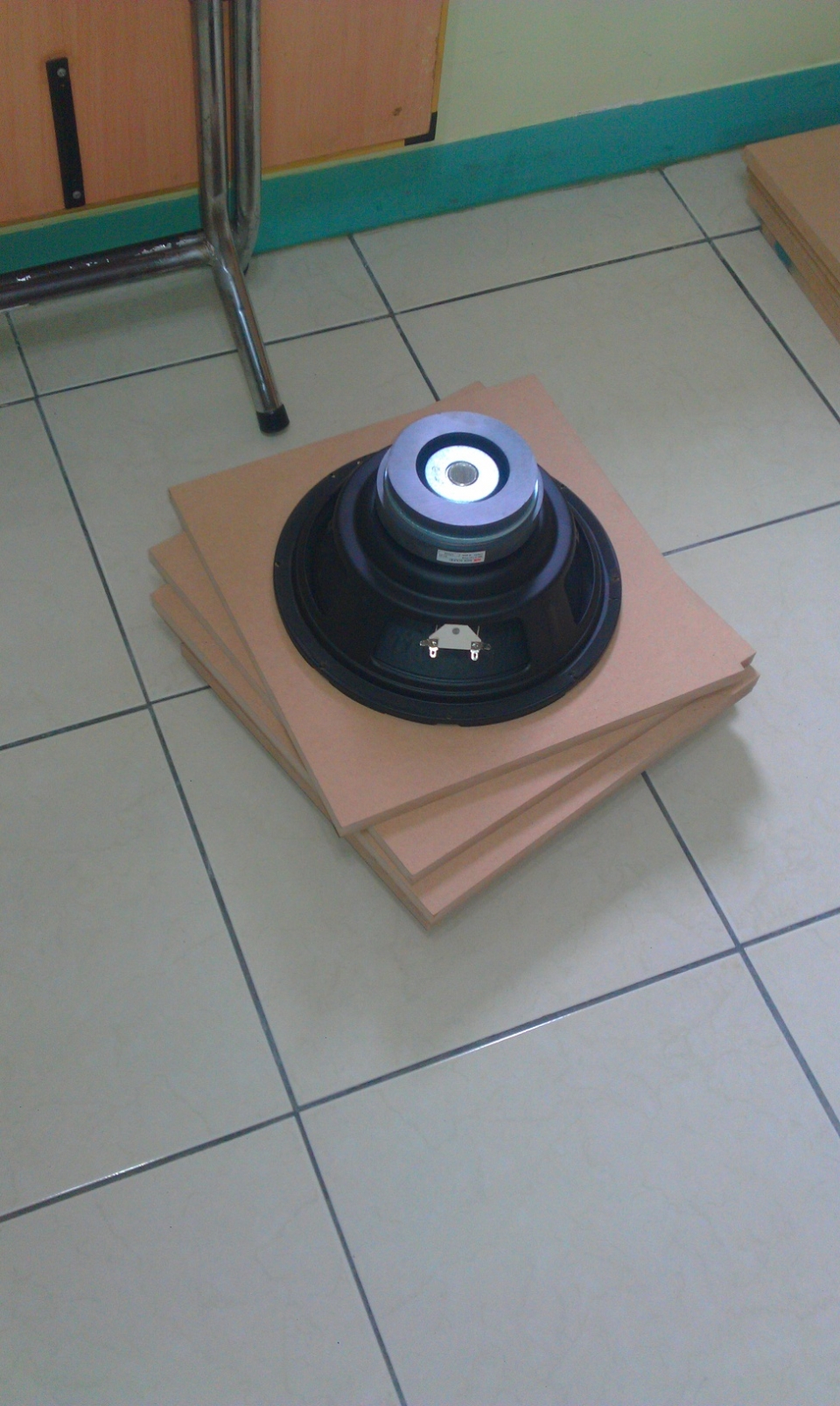

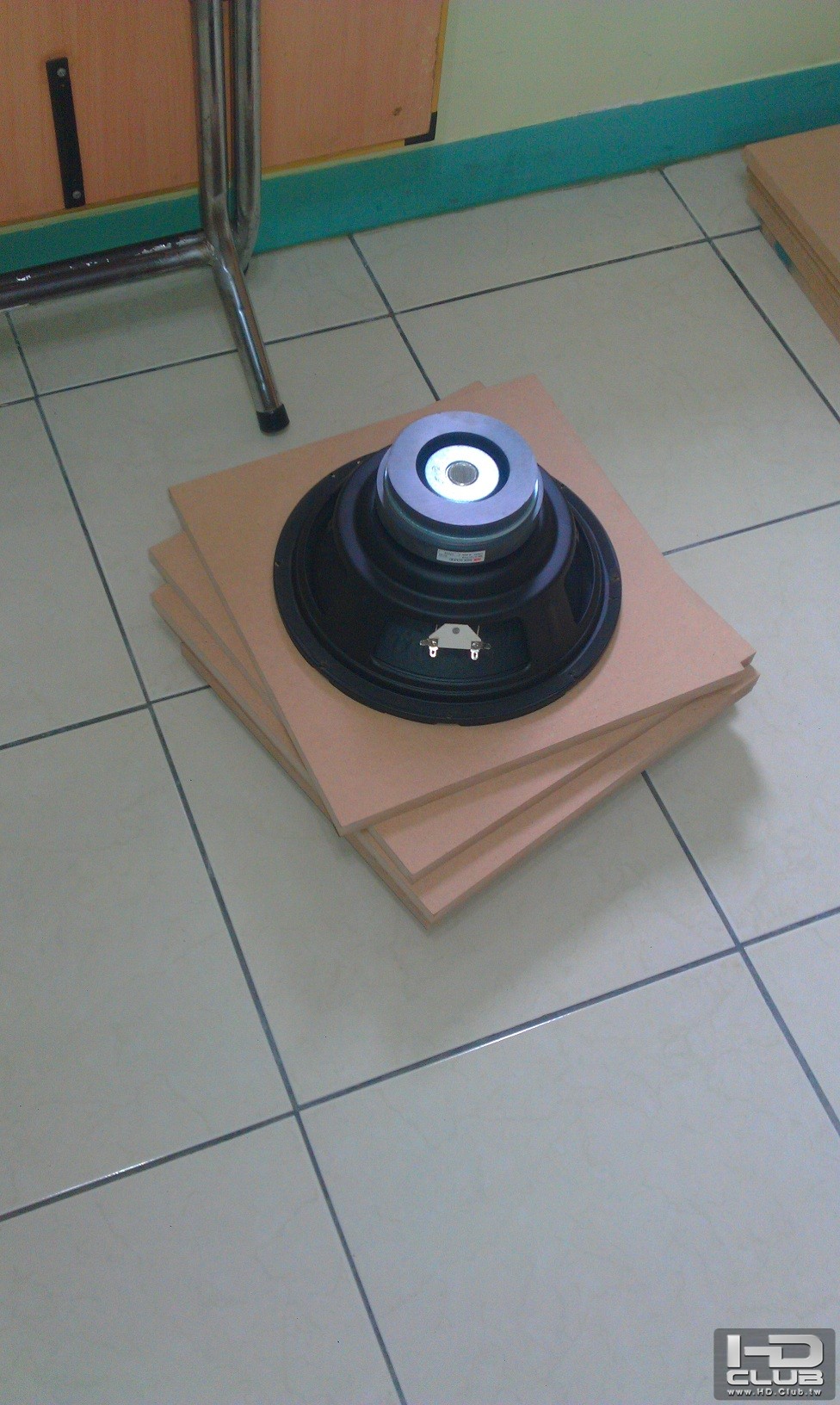

使用6分mdf板(本來要用8分的 但是木材行沒賣) 請木材行先裁好

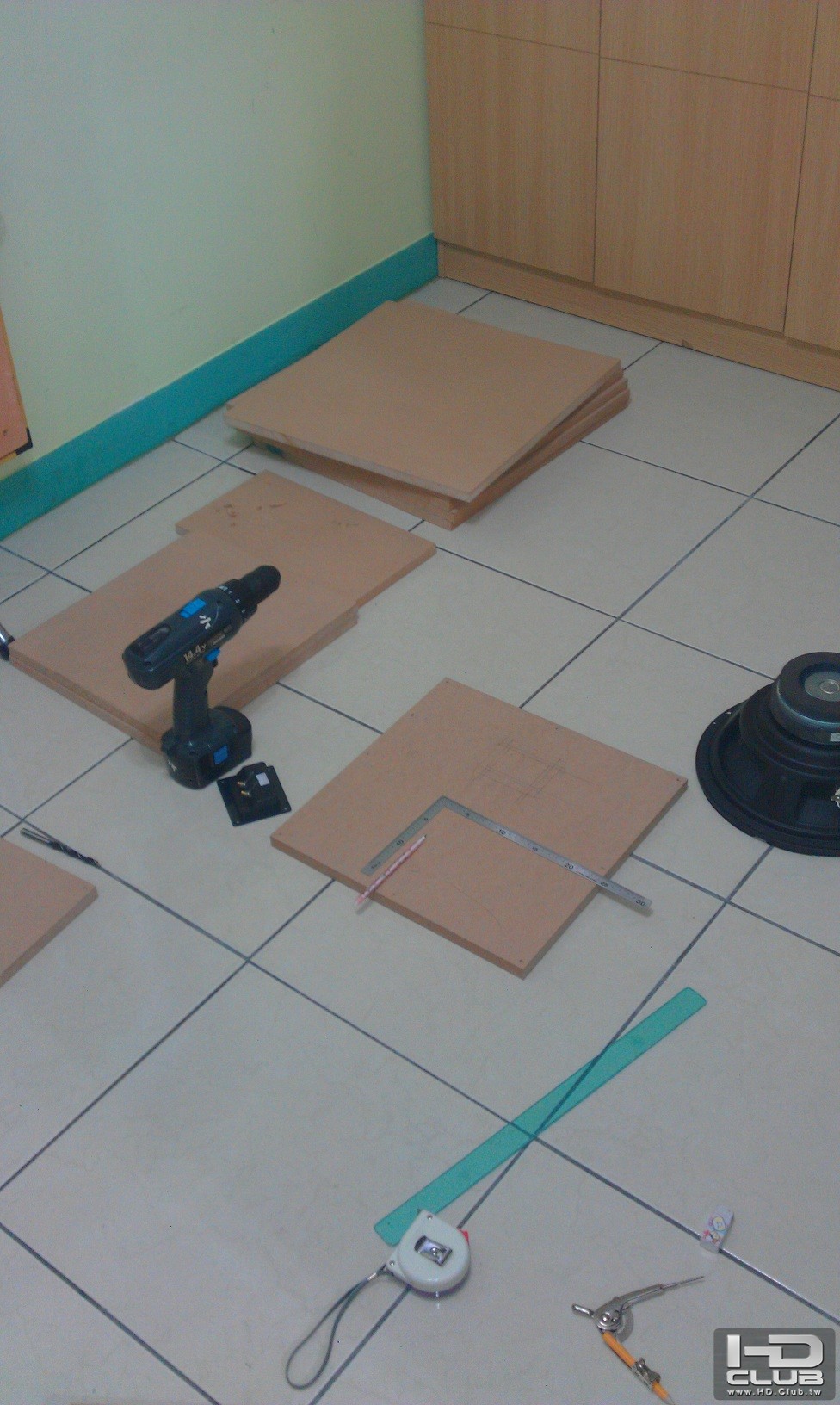

開始畫螺絲孔穴

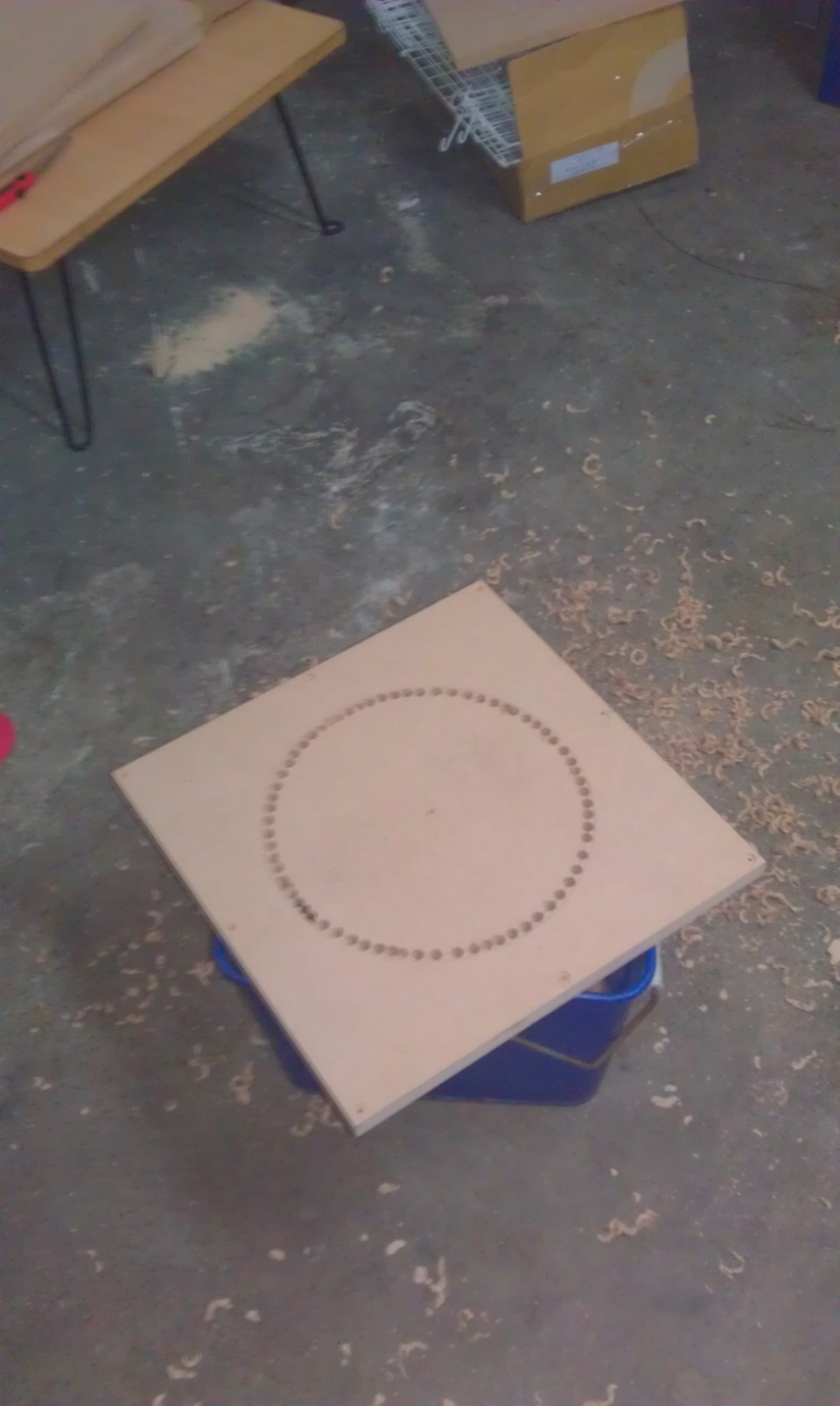

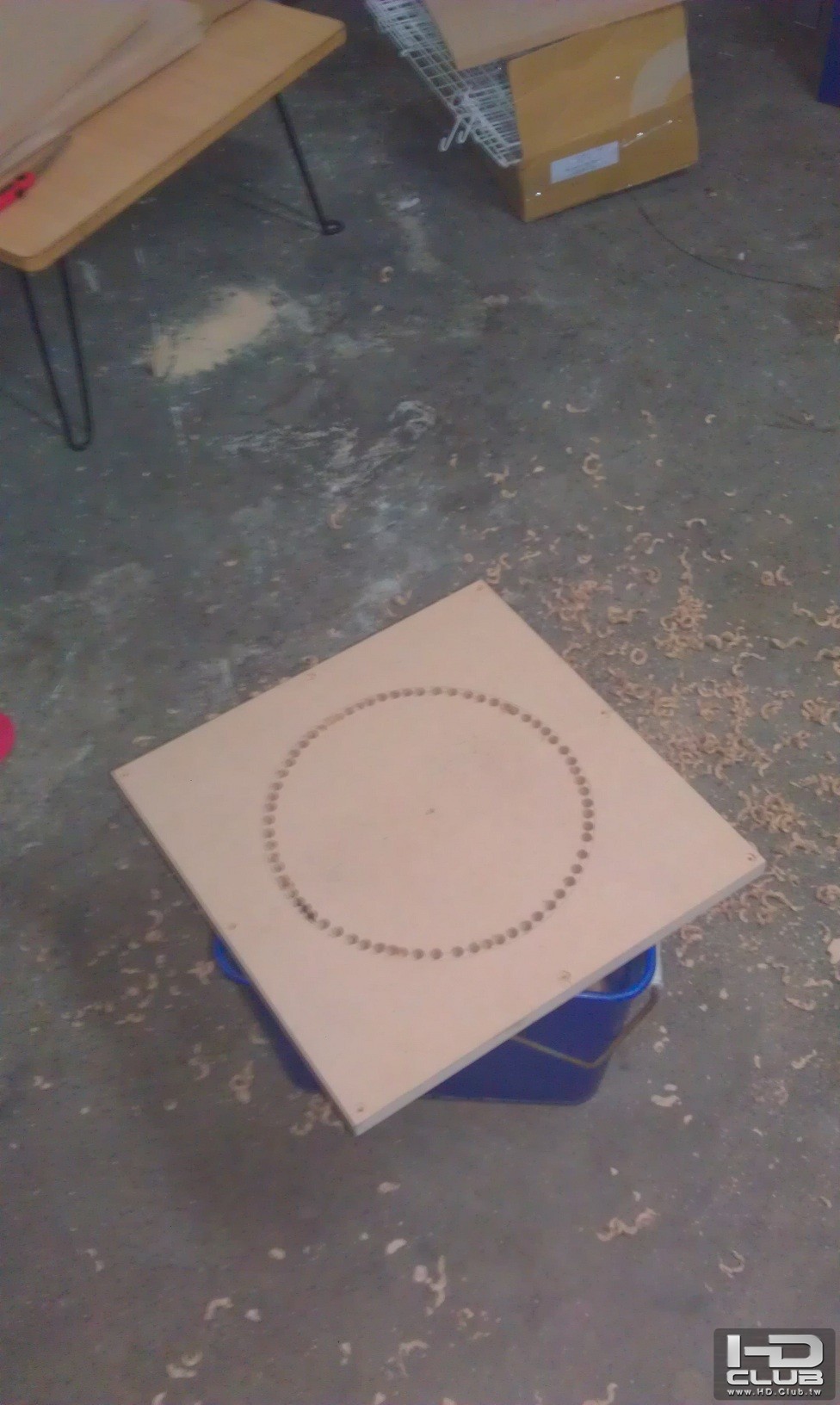

因為沒專門工具 只好用電鑽慢慢鑽

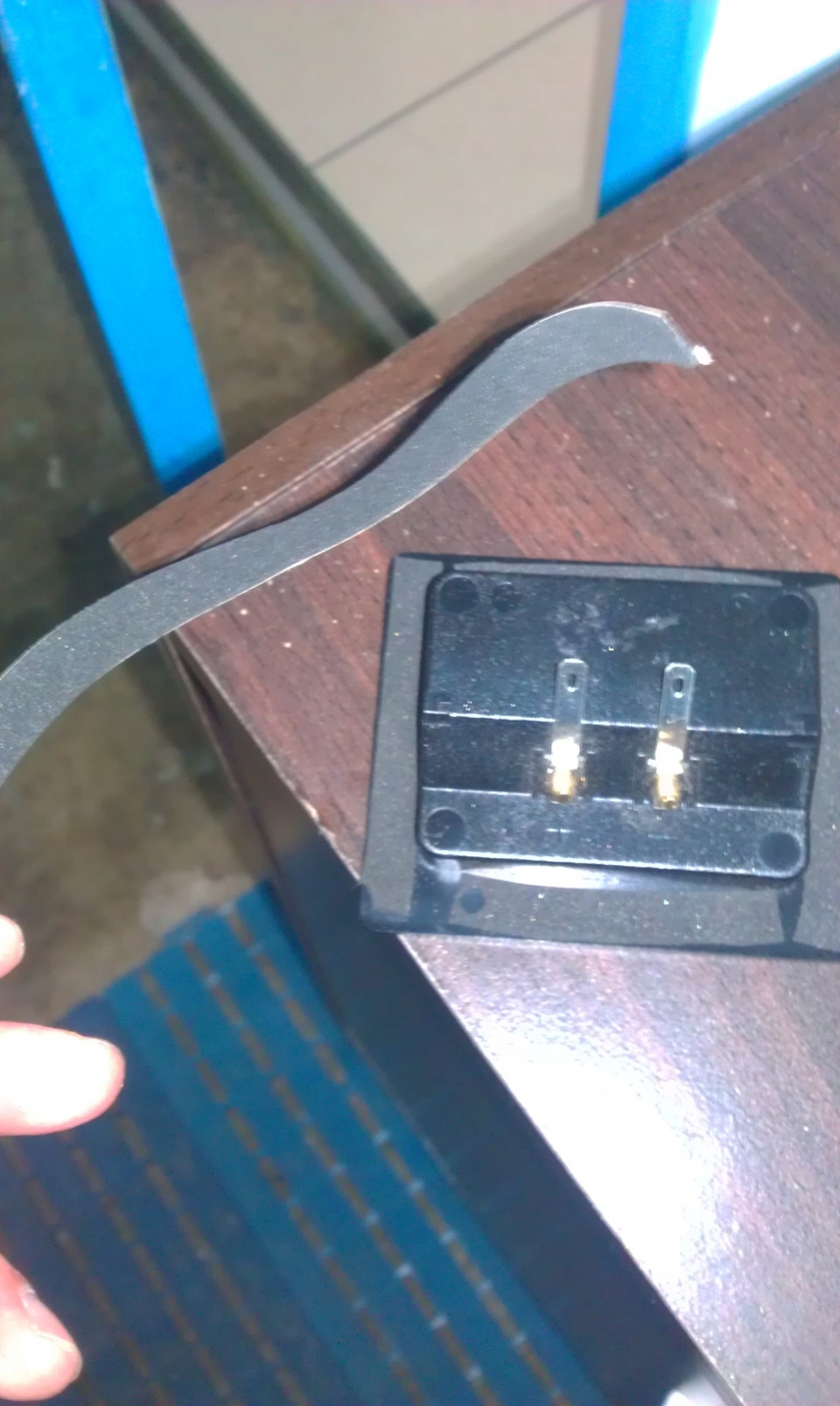

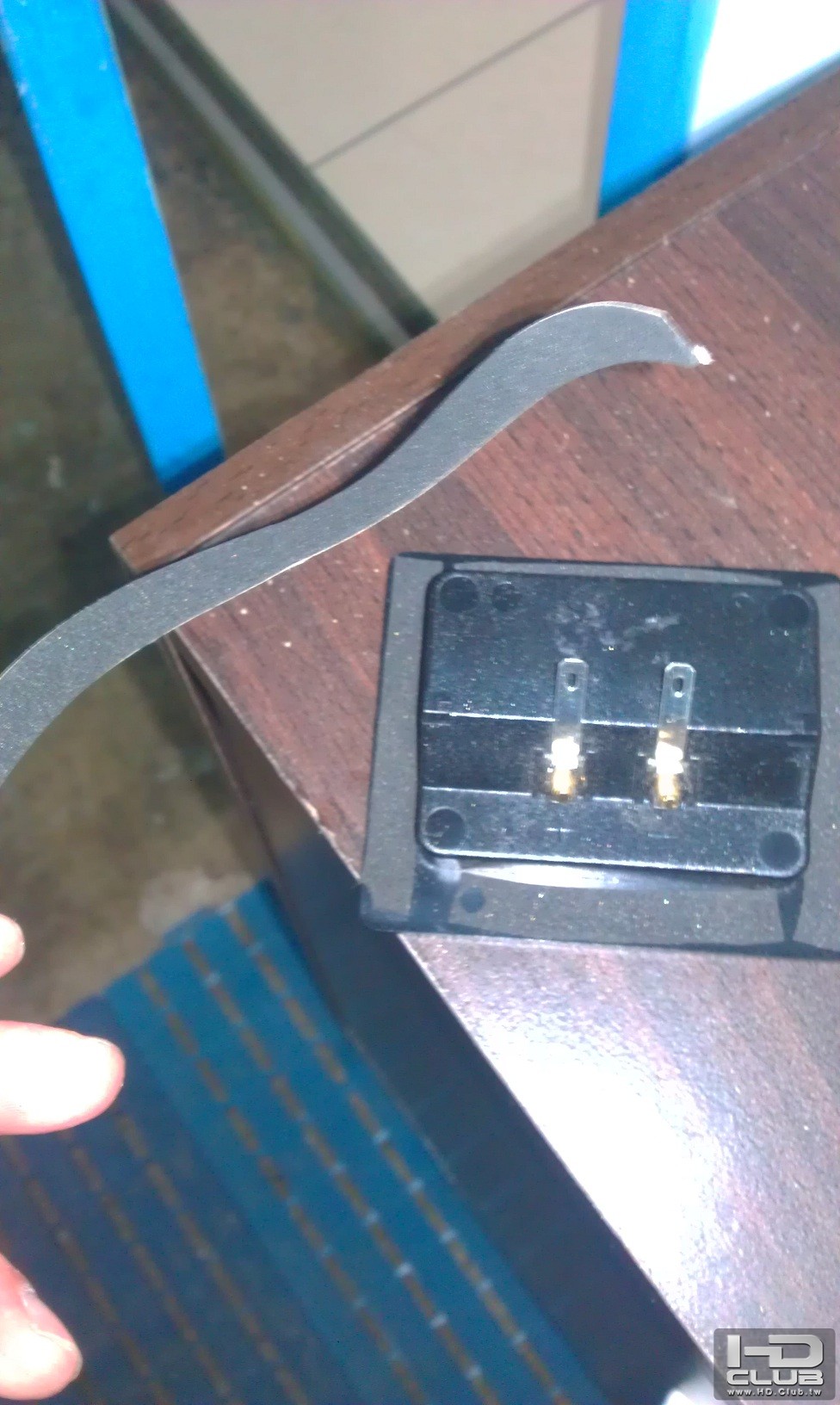

因為是做密閉式的重低音 單體跟插座都要加個防震條 增加緊密度 才不會震

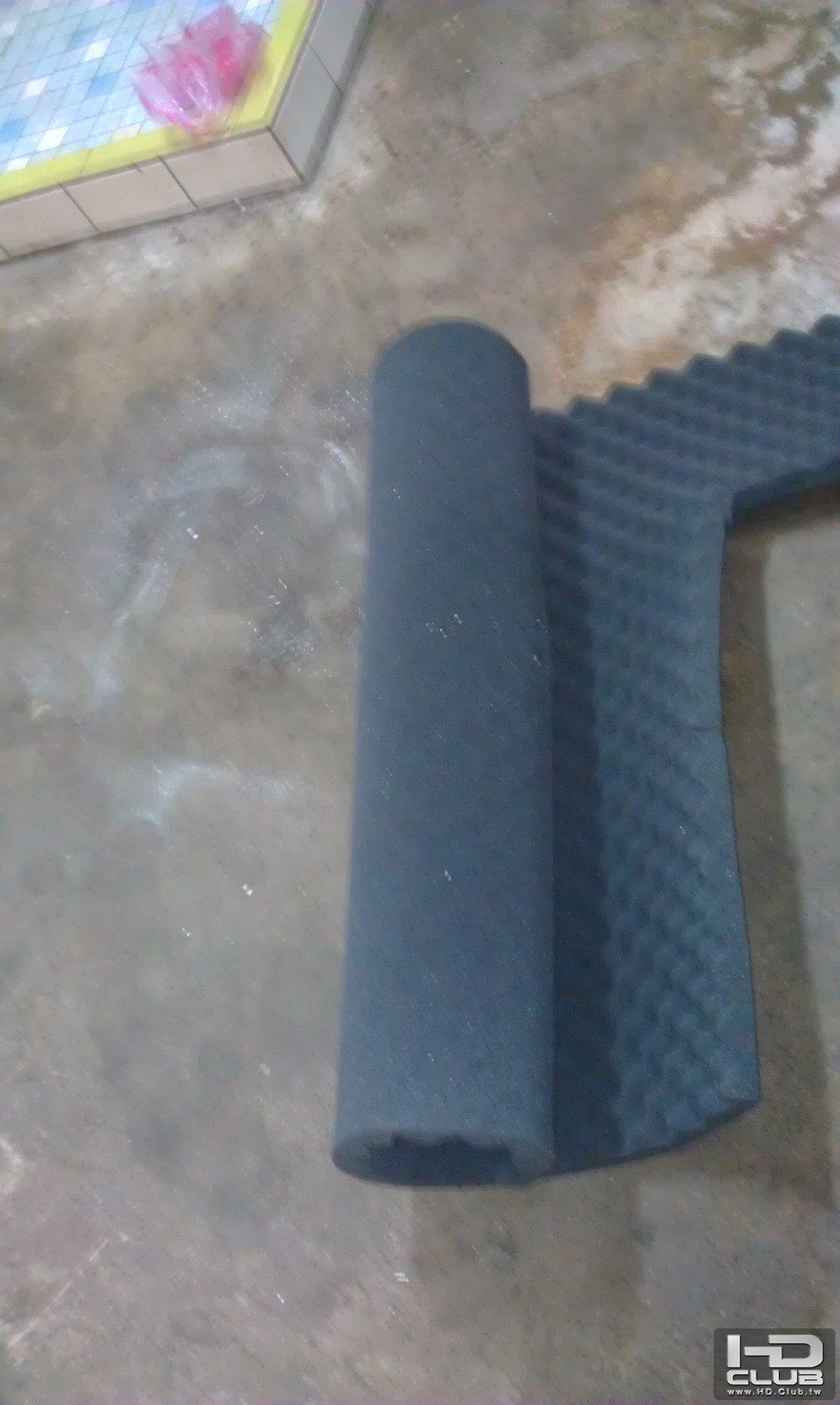

吸音棉是一定要的 因為買材料的時候忘記買 完工當天先用毛巾吸 聲音完全不行

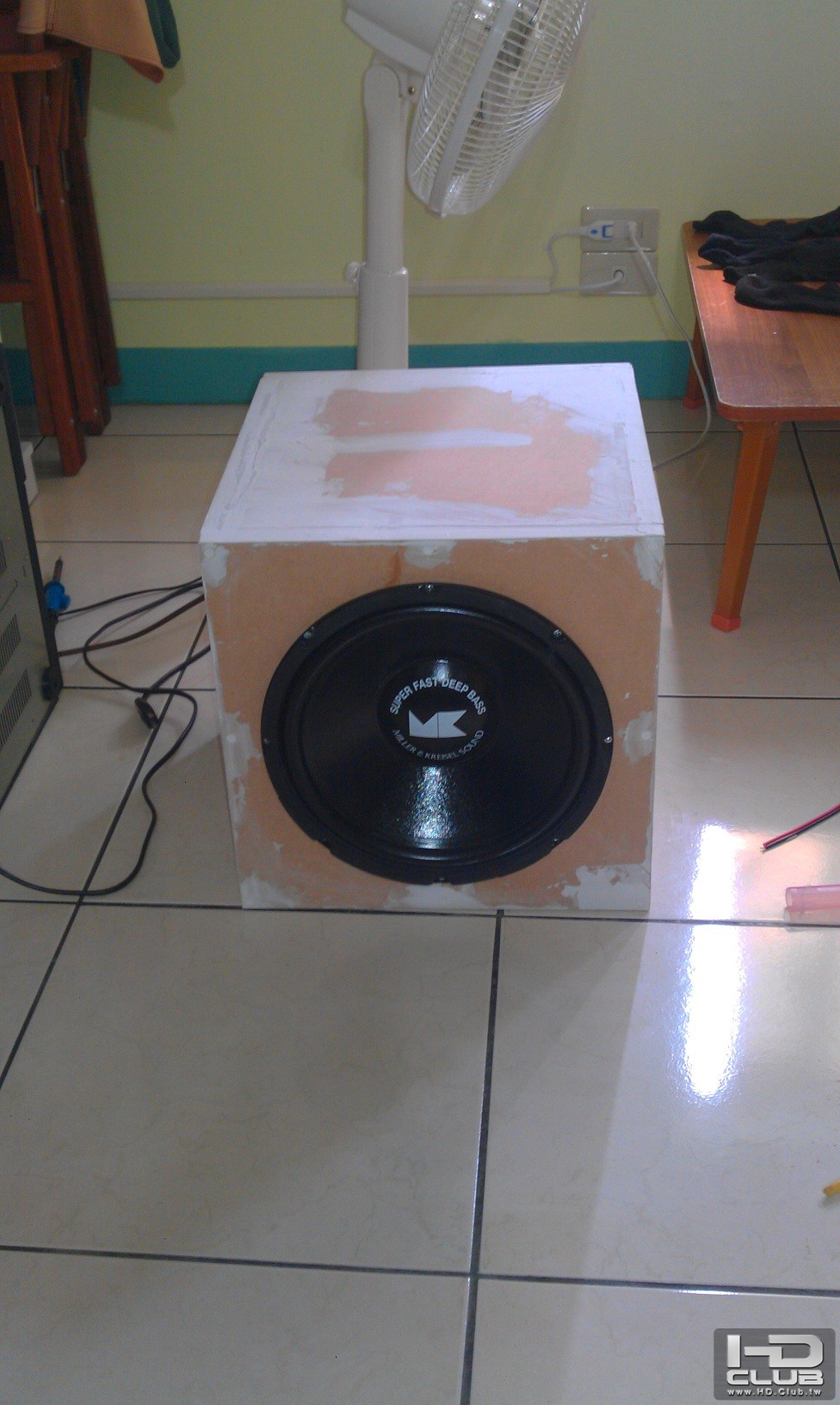

自己批的土批的很糟  朋友看不下去  說晚上要來幫我批土上漆  但等不及了  就先po上來嚕

至於分音由綜擴來分  使用二聲道擴大機來推  效果小弟覺得還不賴  比小弟上一顆xx-605強多了  聲音清晰多了 又比較沉

心得:製作的時候累歸累 但做完的感動 無價阿 XD

imshin

大大請問您這顆單體哪買的可推薦一下嗎?謝謝~

Zimdy

本文章最後由 Zimdy 於 2012-3-16 14:37 編輯

這樣鑽洞太辛苦啦！其實使用自由規加上修邊機會弄得比較輕鬆喔！
黏合木板的話建議到B&Q買夾具，膠乾了之後會黏的比較漂亮。

還有就是是要做被動式的嗎？擴大機要怎麼處理呢？

九州

做的不错，学习了！

littlebee1816t

看到照片 以為風扇是要吹批土的  原來是.....襪子 ..ㄏㄏ

承忠

本文章最後由 承忠 於 2012-3-16 16:26 編輯

跟我訂做MTX 12吋重低音喇叭一樣(音響老闆手工製做)

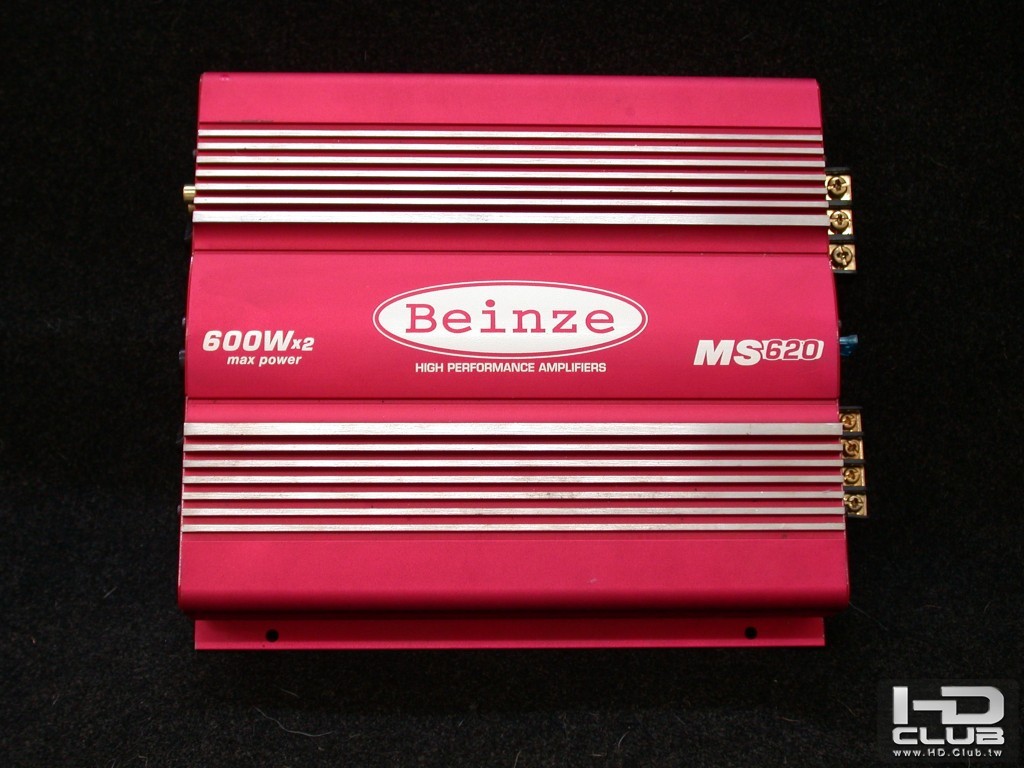

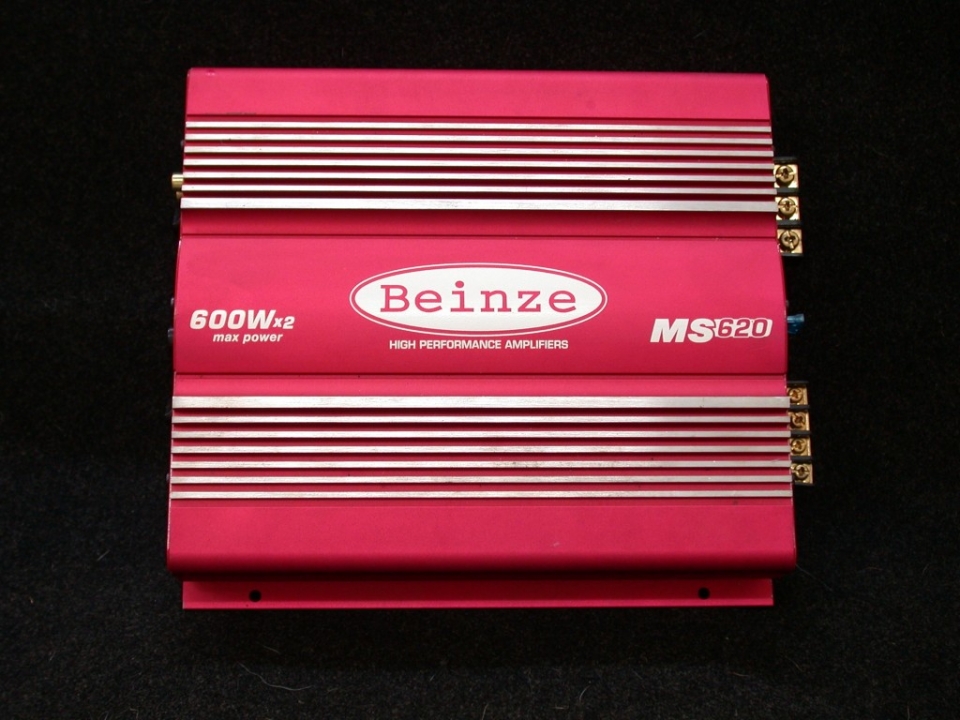

BEINZE 600W D類擴大機-正面

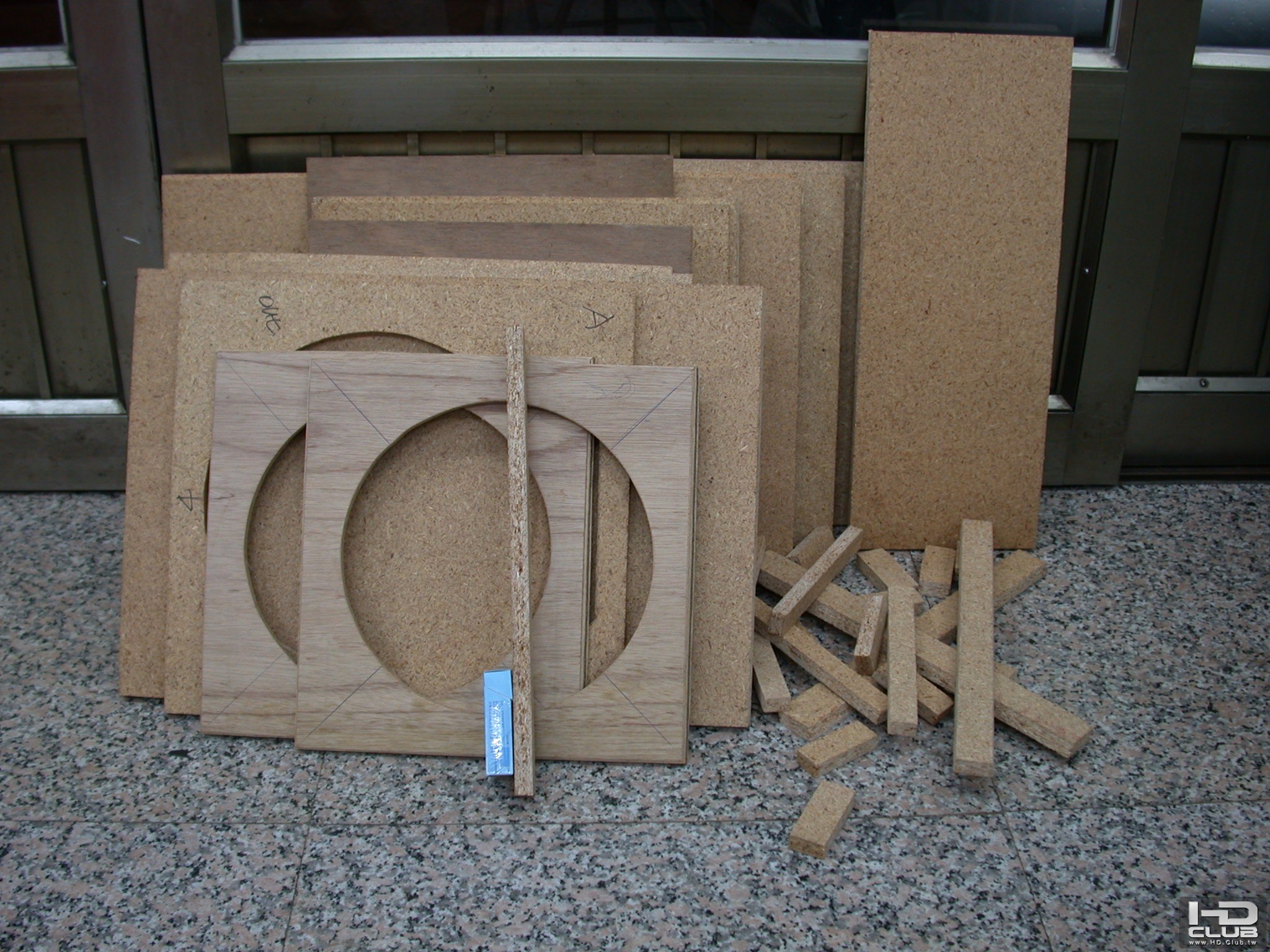

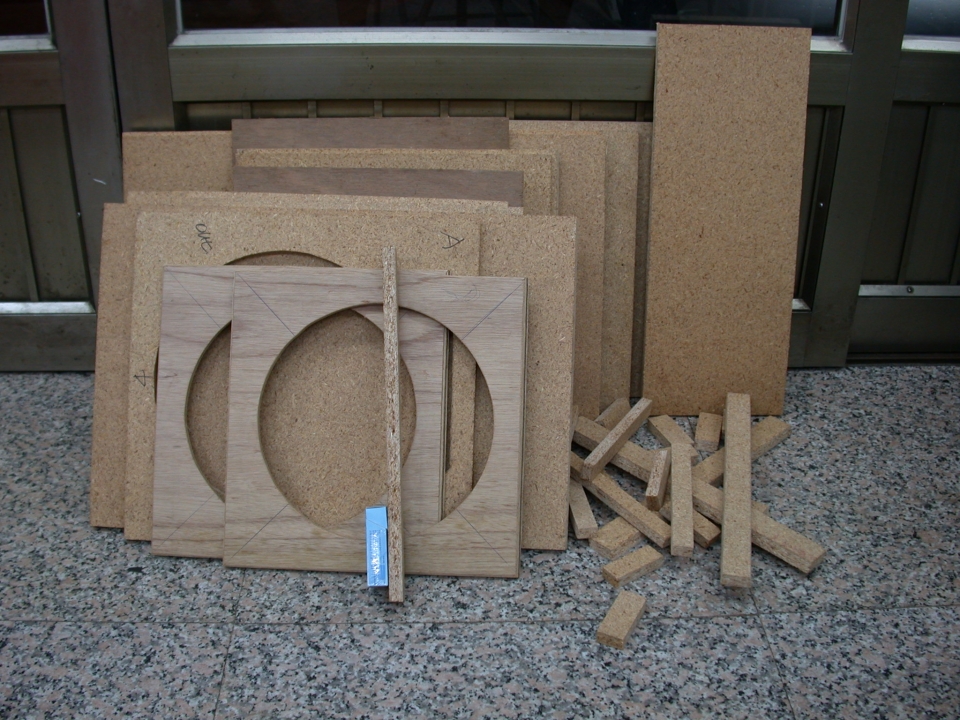

MTX 12吋重低音喇叭材料

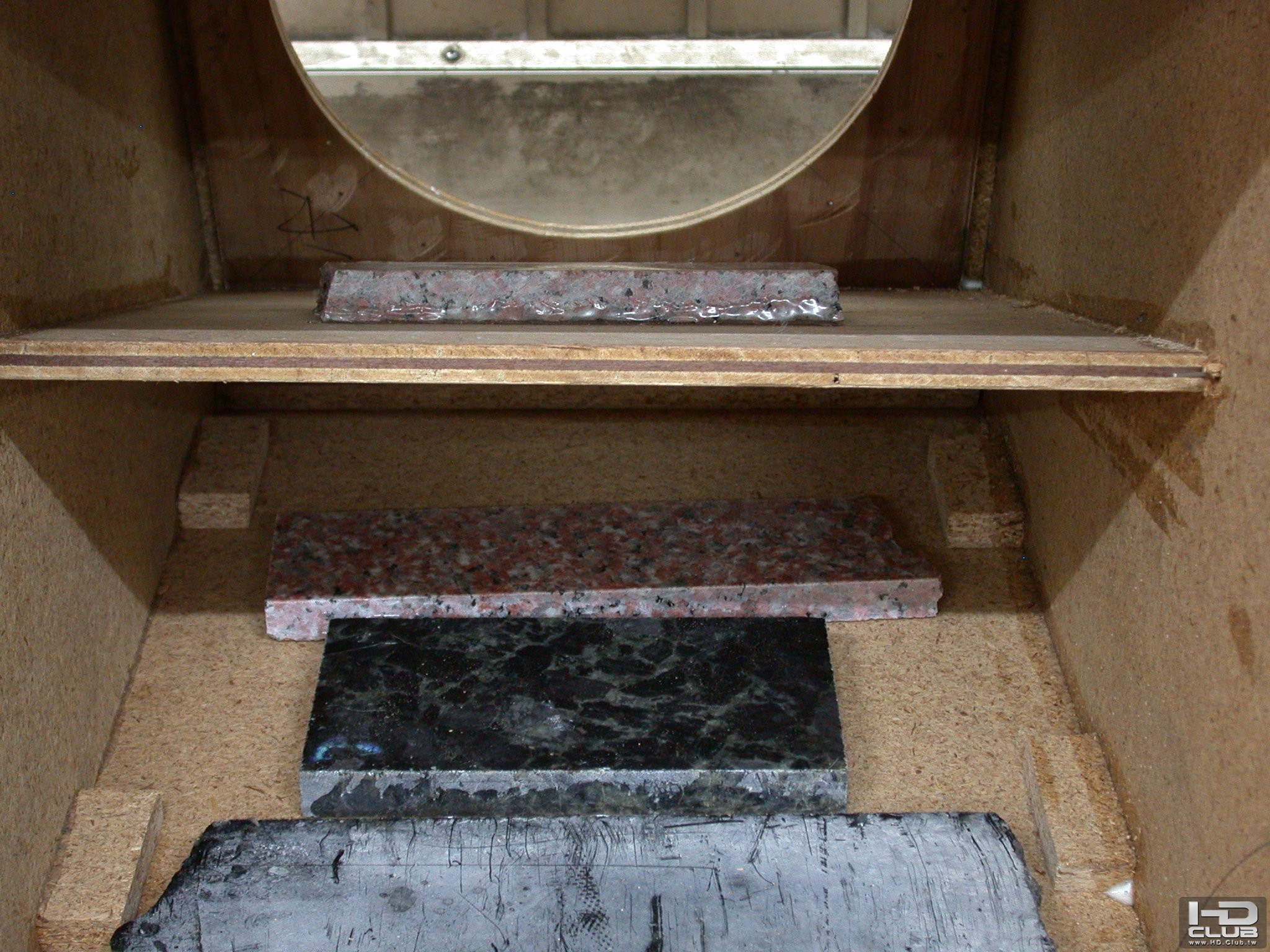

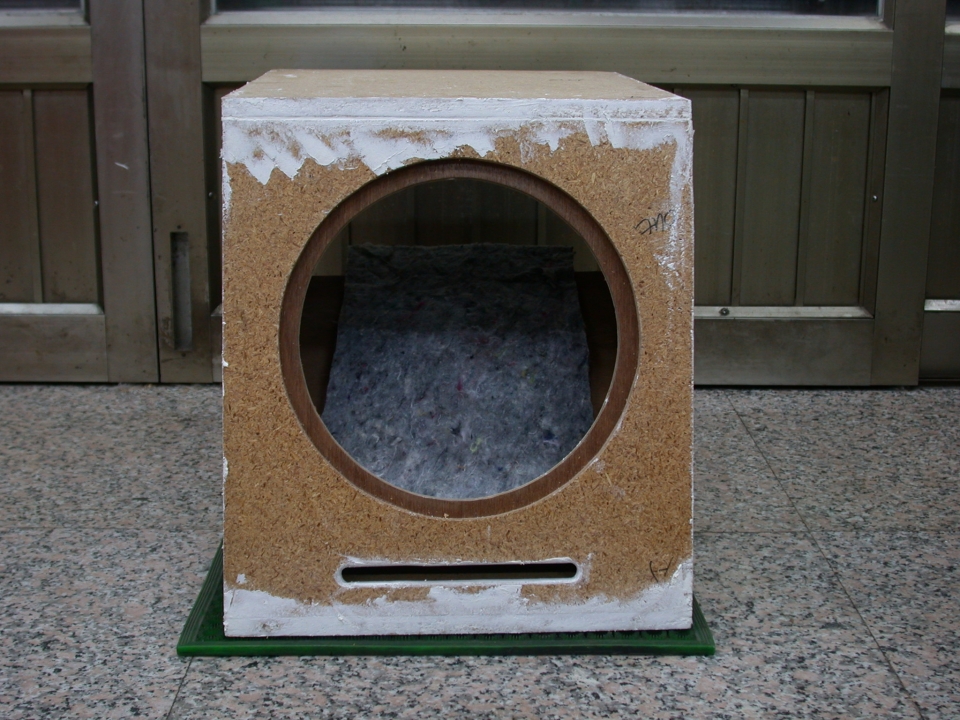

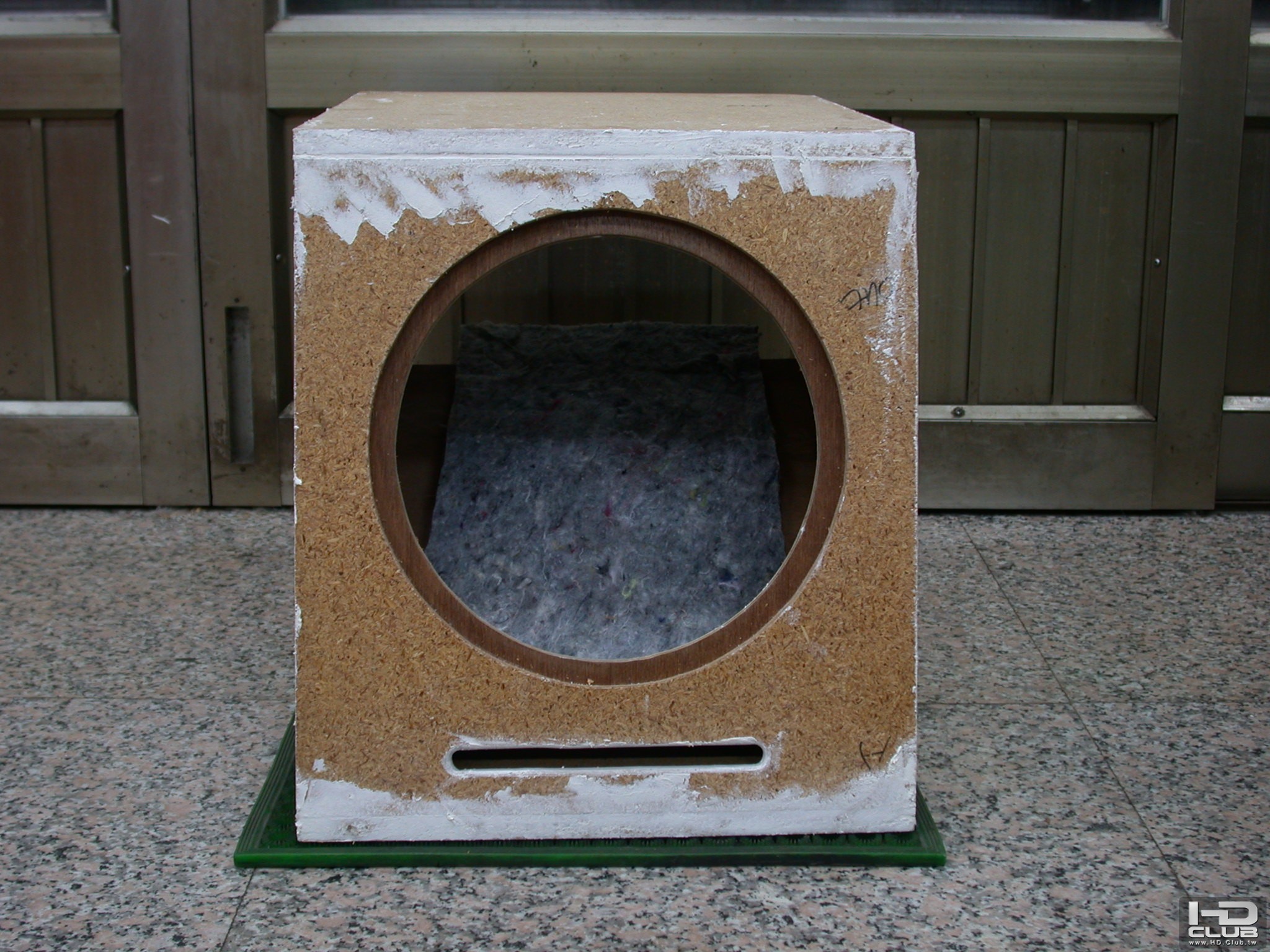

內部結構

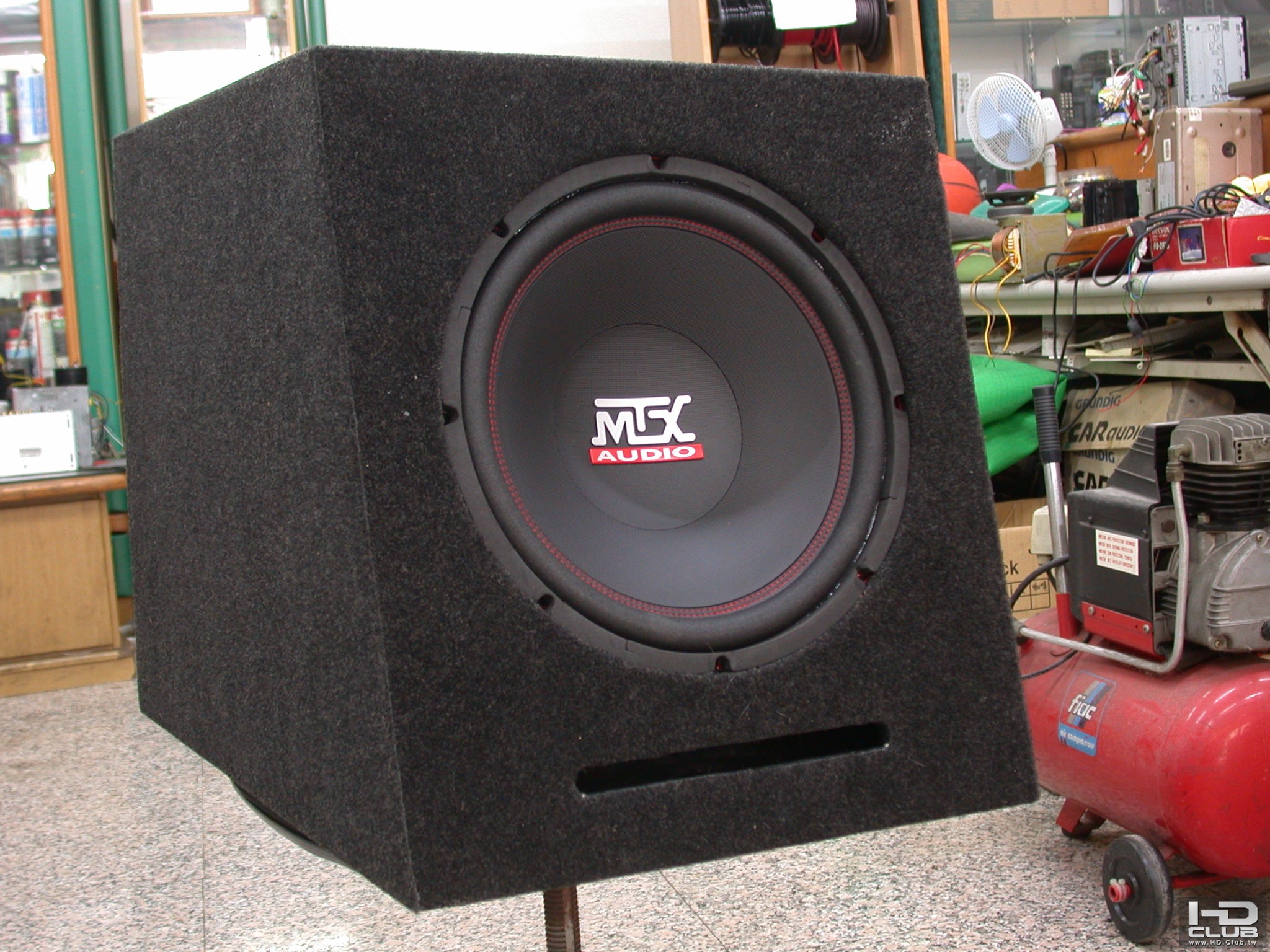

正面

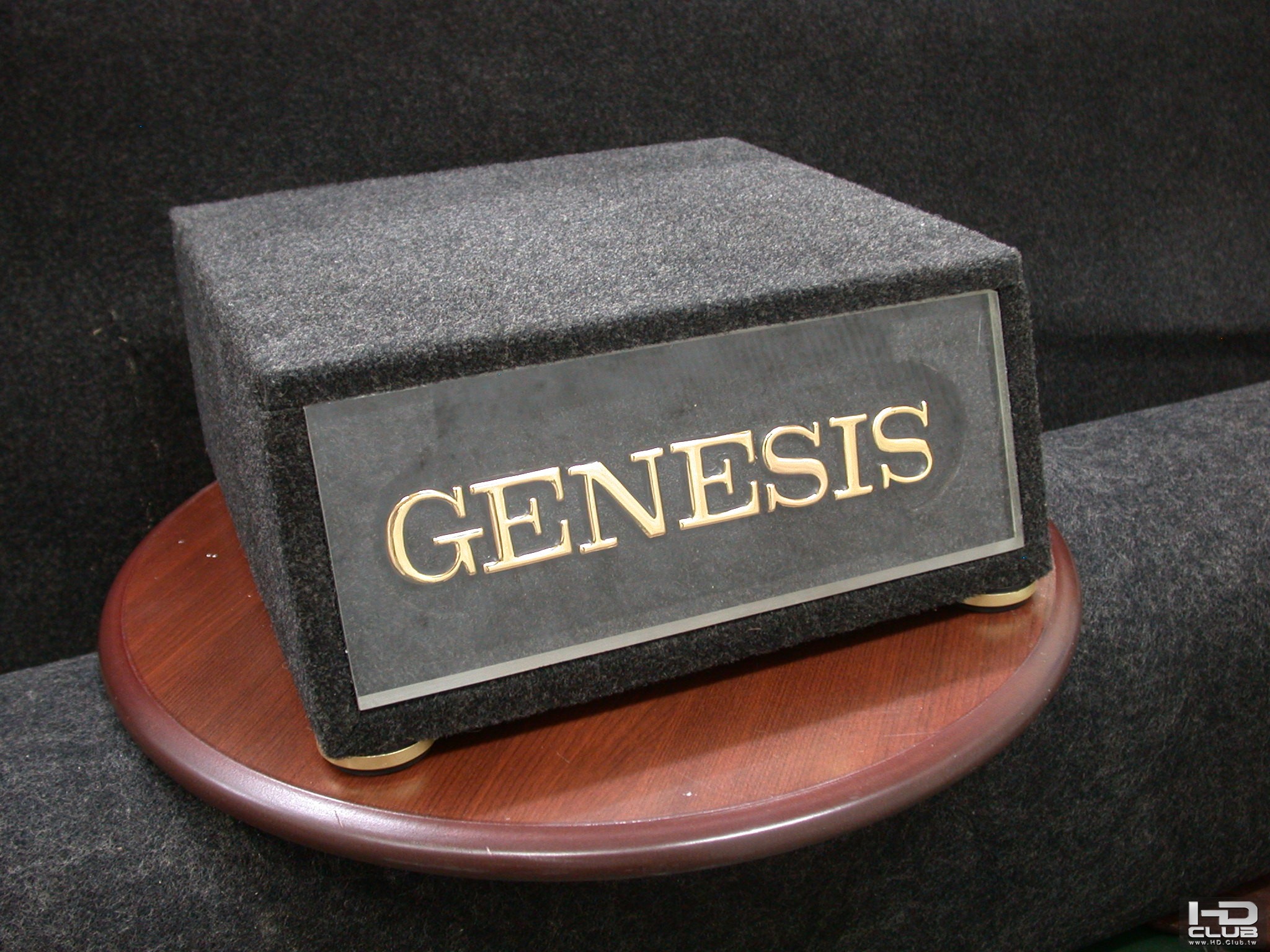

完成品

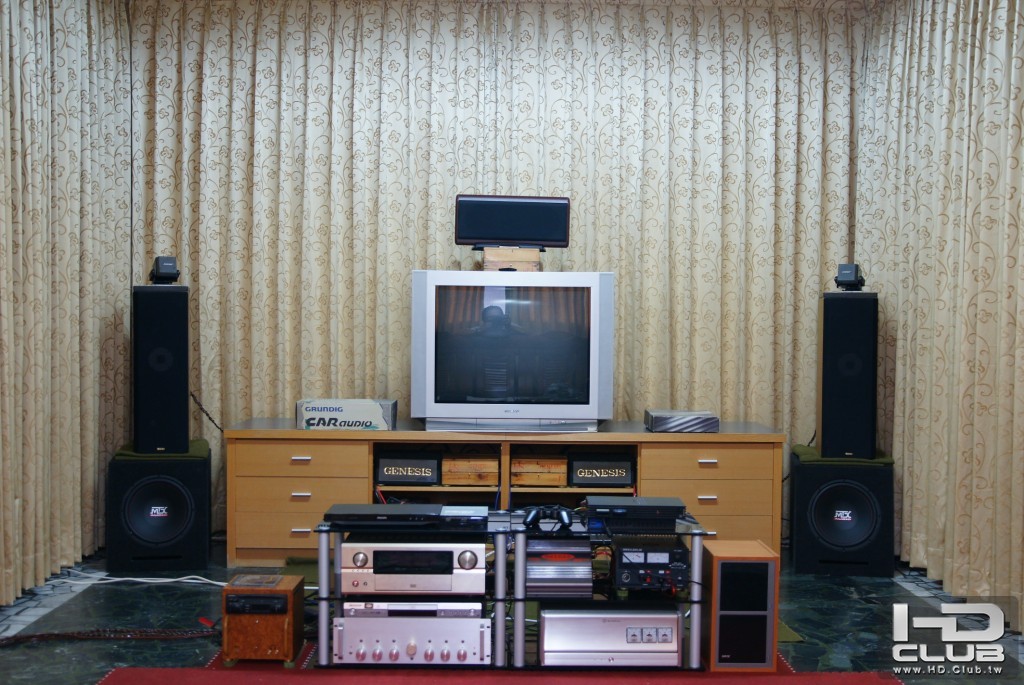

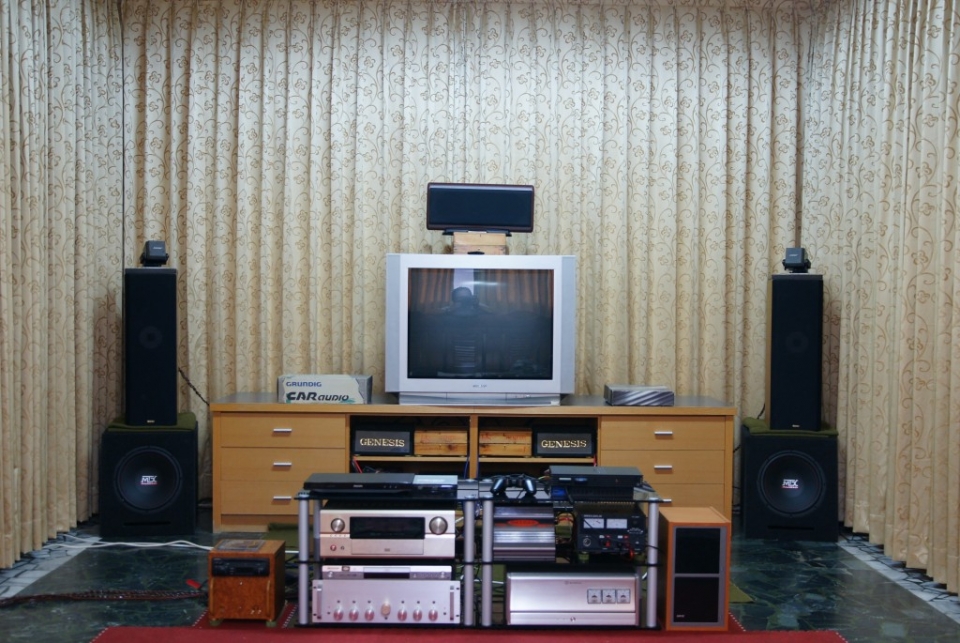

MTX 12吋重低音喇叭現在擺放位置

我是過來人...加油.很期待你組裝過及測試後的介紹

badbull

imshin 發表於 2012-3-16 12:47
大大請問您這顆單體哪買的可推薦一下嗎?謝謝~

你到露天拍賣打 m&k 低音單體 就可以找到這顆單體了

badbull

Zimdy 發表於 2012-3-16 14:36
這樣鑽洞太辛苦啦！其實使用自由規加上修邊機會弄得比較輕鬆喔！
黏合木板的話建議到B&Q買夾具，膠乾了之後 ...

1.因為只打算做一顆而已 特地買專用工具不太划算 所以就沒買了
不過沒買夾具倒是一個錯誤 因為黏的真的很醜

2.是被動式的沒錯 分頻擴大機做 所以不用分音器(真的要做難度就變高很多)
  我不是用後級擴大機推這顆喇叭  是用二聲道(汰換下來的擴大機)喇叭推這顆的

badbull

承忠 發表於 2012-3-16 16:23
跟我訂做MTX 12吋重低音喇叭一樣(音響老闆手工製做)
BEINZE 600W D類擴大機-正面

手工真好 比較下來我這顆弄得實在ooxx
可以請教一下 裡面為什麼要鋪大理石嗎

imshin

badbull 發表於 2012-3-16 17:35
手工真好 比較下來我這顆弄得實在ooxx
可以請教一下 裡面為什麼要鋪大理石嗎 ...

加重，放鐵塊也可以。

oolongmen

我猜增加重量？

imshin

badbull 發表於 2012-3-16 17:27
你到露天拍賣打 m&k 低音單體 就可以找到這顆單體了

謝謝啦

承忠

音響老闆手工製做( BEINZE,MTX說明書及網頁說明參考,最後經過計算)再買材料

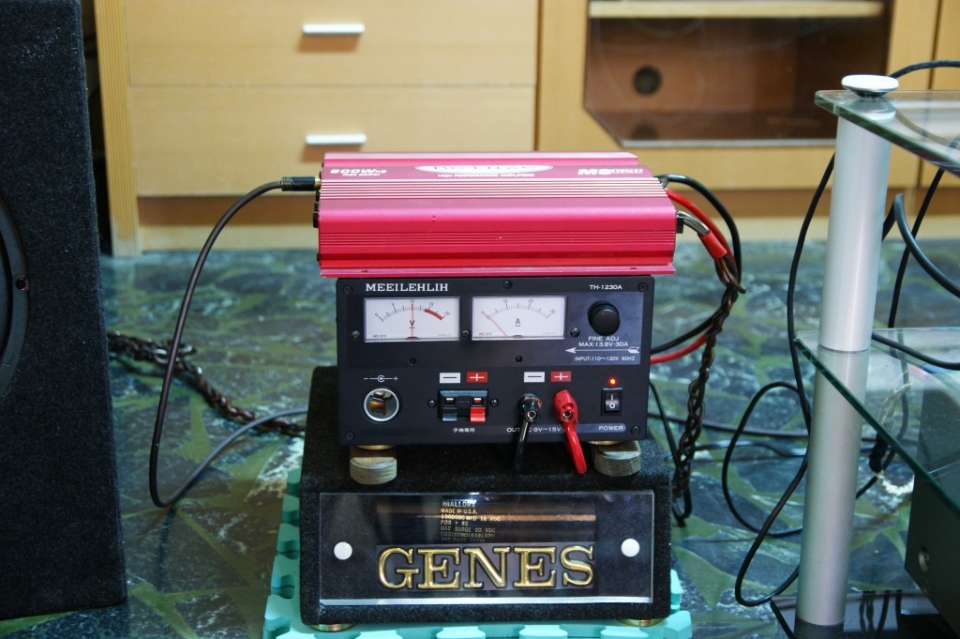

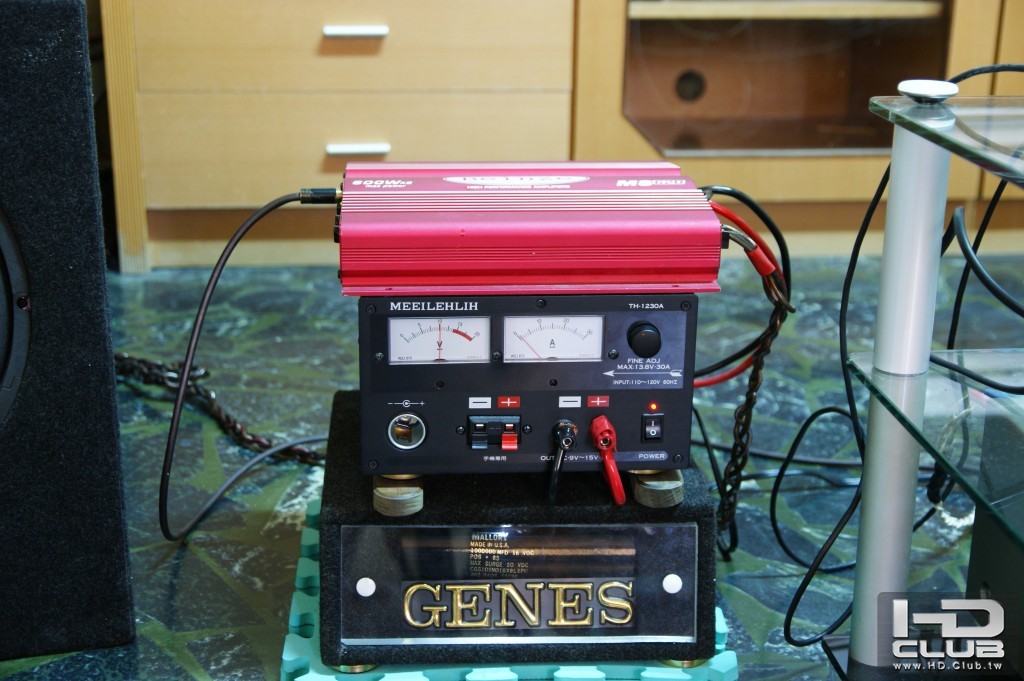

被動式,12吋 MTX 重低音喇叭(汽車音響做法)110V轉12 V30安培電源變壓器+200萬μF電容器+500W BEINZE D類擴大機+12吋 MTX 重低音喇叭

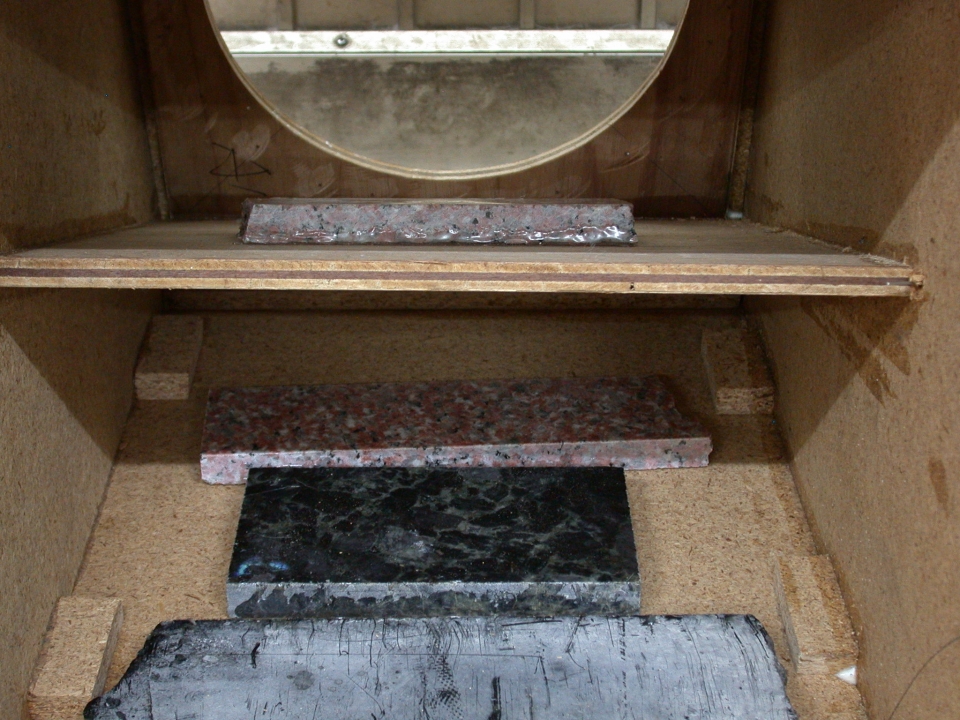

QT(容積率),結構設計長方形及進氣口,裡面要鋪大理石,加重(維持喇叭本身重心穩定)

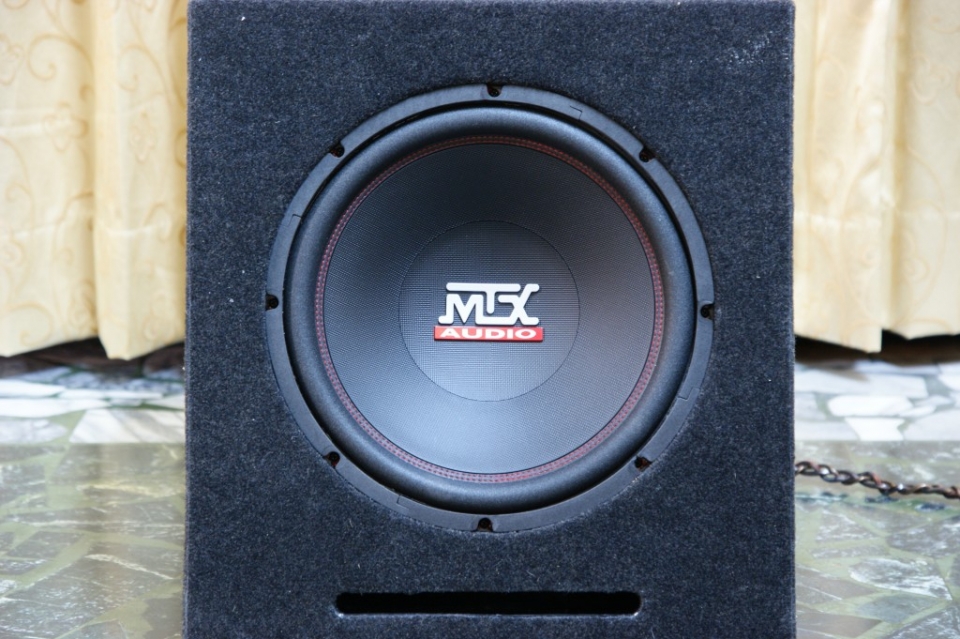

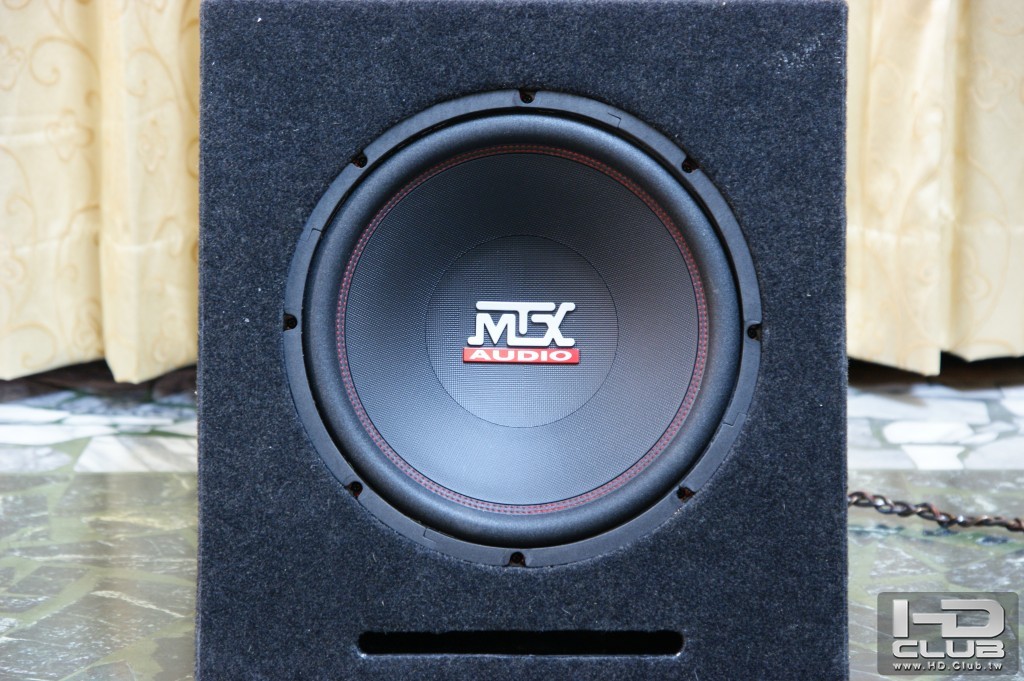

MTX 12吋重低音喇叭_正面

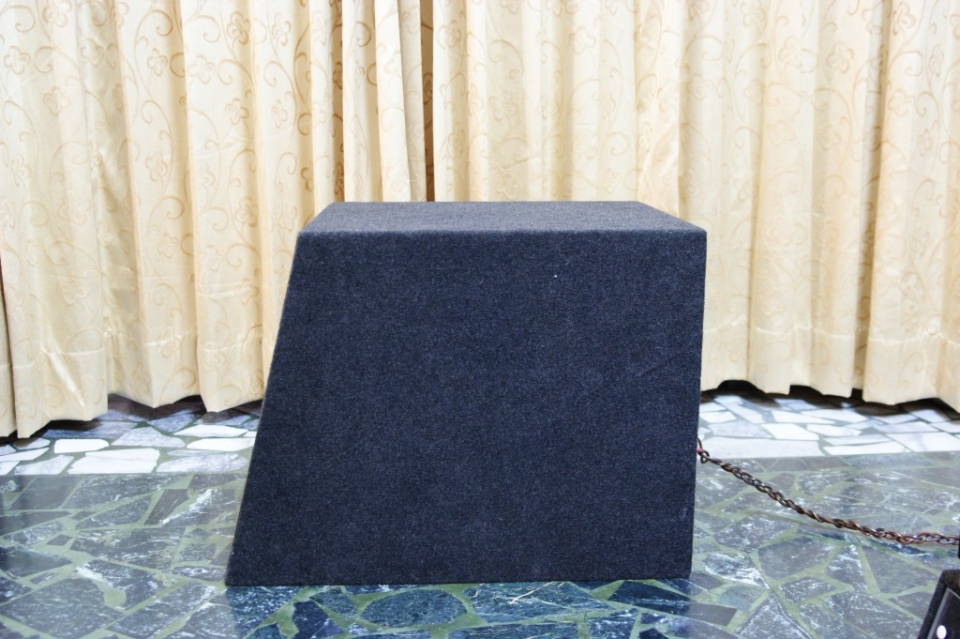

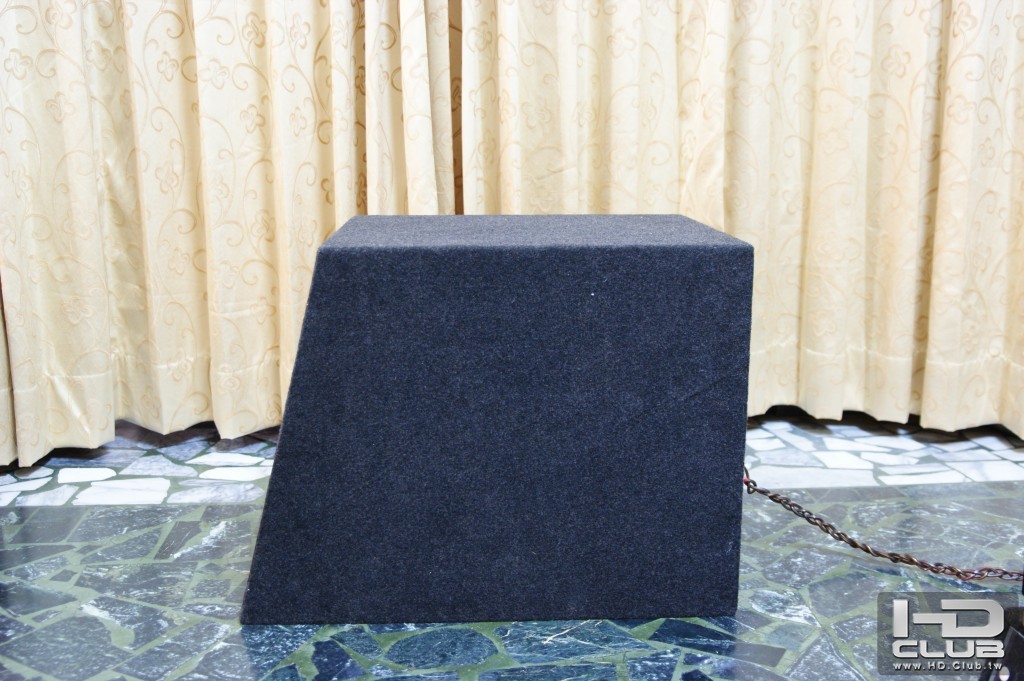

MTX 12吋重低音喇叭_側面大

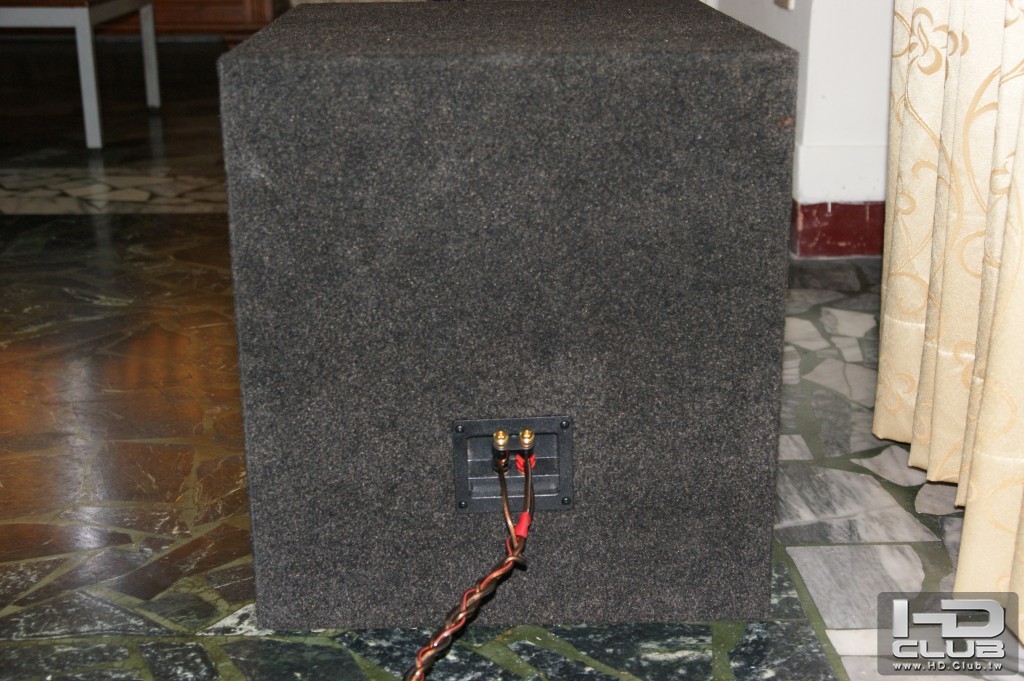

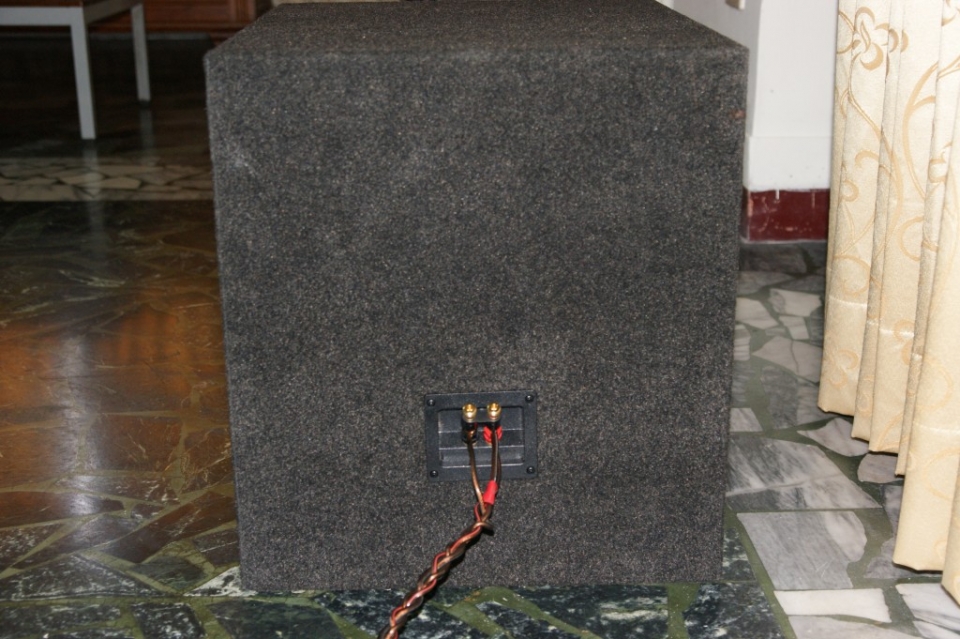

MTX 12吋重低音喇叭 背面......我的喇叭線2條正極及1條負極(增加信號輪出)音響老闆教便宜及實用喇叭輪出有實質上幫助

(110V轉12 V30安培電源變壓器+200萬μF電容器BEINZE D類擴大機+12吋 MTX 重低音喇叭)訂做12萬元

以上參考

badbull

請教一下 你的外皮是什麼材料? 看起來很有質感 我也想用

承忠

本文章最後由 承忠 於 2012-3-17 00:13 編輯

便宜普通黑色吸音絨布剪裁後,使用嘖膠固定

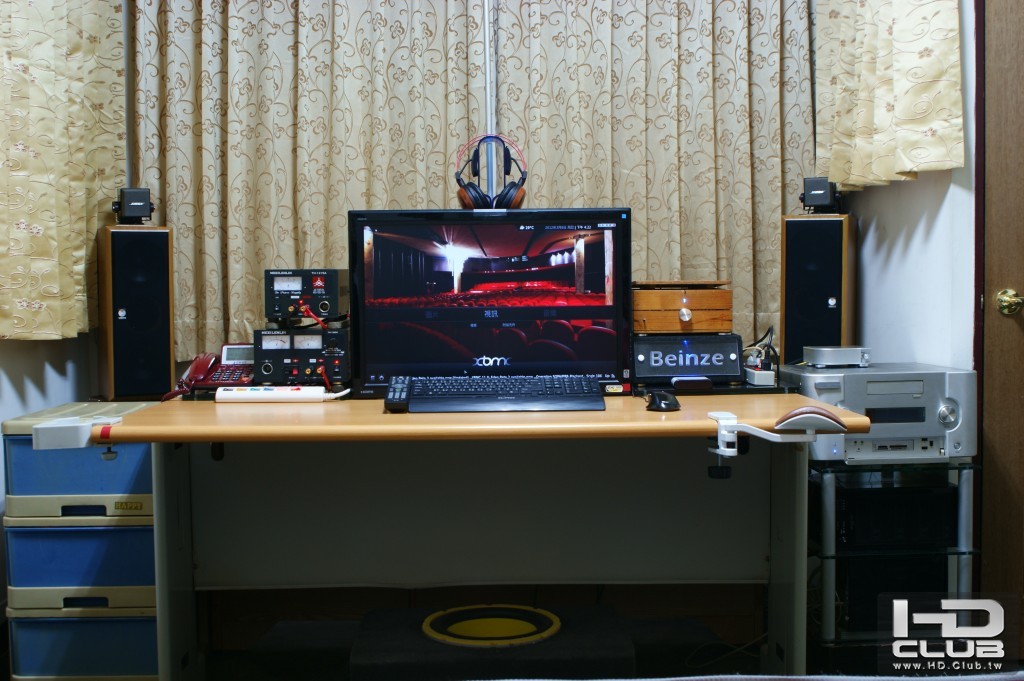

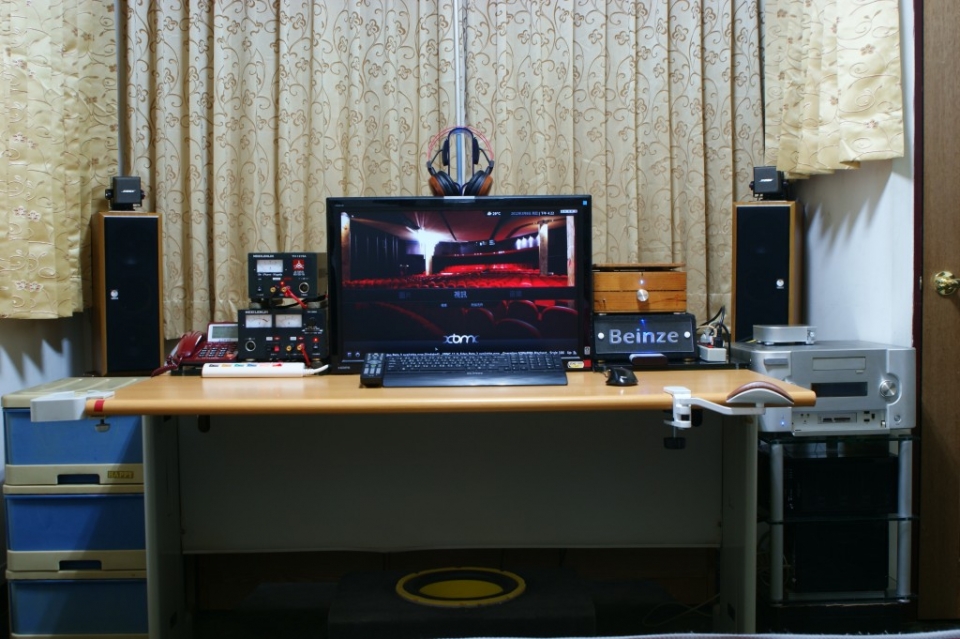

房間電腦及2.1聲道音響


基本上用直接感受重低音效(而且移動方便)

以上參考

承忠

本文章最後由 承忠 於 2012-3-17 00:20 編輯

badbull 發表於 2012-3-16 22:47
請教一下 你的外皮是什麼材料? 看起來很有質感 我也想用

便宜普通黑色吸音絨布剪裁後,使用嘖膠固定

問汽車音響都知道....

toshinko

imshin 發表於 2012-3-16 12:47
大大請問您這顆單體哪買的可推薦一下嗎?謝謝~

我有一顆全新12”的m&k 低音單體

我買來到現在都還沒使用 (原本要作低音泡用)

有需要的話   1800含運給您

willwj

不錯哦可以自己製作重低音
看起來好像不錯的樣子
有空我也想來自己做做看

badbull

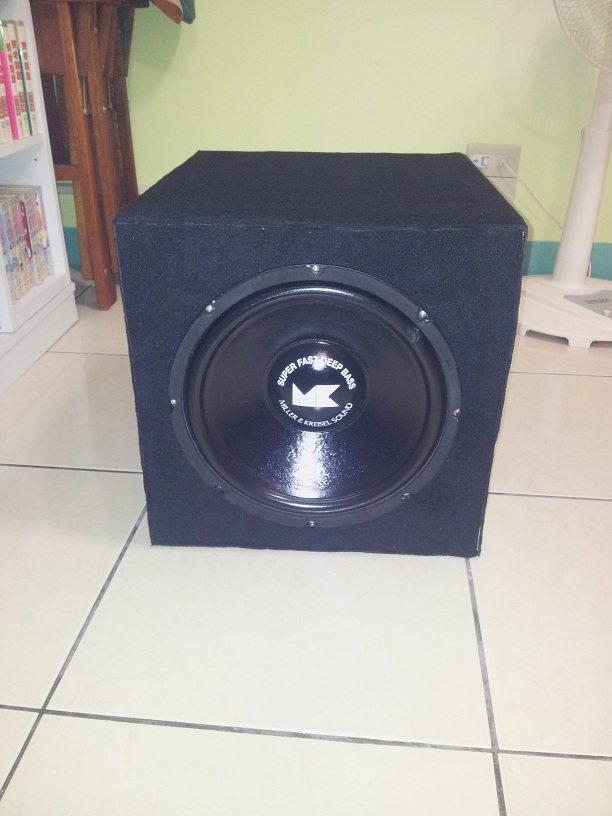

這次真的完成了 不過手工很差 遠看還好 近看馬上破功

taipei

好厲害 自己DIY 不過 聽起來 感覺是 @@"
