HD.Club 總部非線性剪輯系統新成員 PROAVIO/areca/Seagate Savvio

postants

HD.Club 精研視務所一直以來便是高畫質影片的會員討論聚集地，而站長 west西楓 也不斷的拍攝高解析影片作為眾多會員的討論焦點，從過去拍攝 HD 1080p 高畫質影片，以及 3D 影片，到最近已經開始使用 4K 攝影機拍攝完成作品。不過大家在下載這些影片觀賞時，眼睛僅注意到這些影片美麗的主角，優美的風景，以及絢麗的特效，往往忽略了，要完成一部完整的作品，除了攝影機的性能相當重要之外，另外一項重要的就是拍攝完的影片還必須要經過剪輯，配音，特效等等，而這些後製作業，則是需要一臺強大的非線性剪輯系統。

大開眼界
這次HD.Club 精研視務所新增的非線性剪輯的磁碟陣列系統，雖然過去就有接觸磁碟陣列，不過這次的產品都是由 HD.Club 西楓站長所經過精心挑選的產品，在效能上比起以往企業用的磁碟陣列更高，所有的好料端上桌，不少朋友應該心生嚮往若是也可以在自己的電腦上連接一臺該有多好吧。


areca ARC-1882-ix
首先登場開箱的是 areca ARC-1882-ix-16 ，這張卡使用的是 SAS 介面，是 areca SAS 產品的第二代，在頻寬上使用的是 SAS 6 Gb/s ，而之所以選用 areca 的產品也是因為 west西楓 站長目前已經在使用的剪輯系統也是使用 areca ARC-1680 系列，使用的是 SAS 3 Gb/s 的卡片，正所謂一試成主顧，這次選擇產品，當然也是挑選 areca 最新最頂級的產品，許多好萊塢的影片製作公司也都是採用 areca 作為剪輯系統哦！偷偷告訴各位，areca 還是一間台灣公司呢，也算得上是台灣之光。


產品包裝內含主要卡板一張，驅動光碟片，說明書，MiniSAS 接線四條，console 線材。


而這次使用的 areca ARC-1882-ix 表示包含 internal / external ，所以從卡板後方可以看到有一個 MiniSAS 的傳輸通道。並且後端還有提供 RJ-45 的網路孔提供網路連線控制。


在 internal 的部分也有提供 4 port 的 MiniSAS 接口，若是在電腦裡還需要一組 Raid 磁碟陣列時也沒問題，不過由於我們使用的是外接機箱，就沒有使用到 internal 的部分。


areca ARC-1882-ix 預設提供了 1GB 的記憶體來作為資料處理，並且使用的是 DDR3 ECC 的記憶體，以確保資料錯誤，有使用磁碟陣列的朋友應該都相當清楚，若是資料發生問題，那可就麻煩大了。而 areca ARC-1882-ix 則提供 800 MHz 雙核心處理器作為 Raid 的運算核心，由於是站長的愛卡，所以就不好意思給他大卸八塊來一探究竟了。


卡板背面。


PROAVIO IS316JS 機箱
而這次除了 areca 的 Raid 控制卡之外，在儲存端的部分，站長所使用的工作站並沒有足夠的空間來存放硬碟，因此希望可以將所有的硬碟放置在外置機箱，如此一來不但整齊美觀，並且散熱功能也較好，挑選了許久，站長終於決定使用 PROAVIO IS316JS 來作為外置磁碟的機箱。由於機箱的體積較大，眾人合力將這個硬碟怪獸搬出來。




當然這個重要的時候，當然要由 HD.Club 精研視務所的 west西楓 站長來掀開神秘的面紗。


這就是 PROAVIO IS316JS 的整體樣貌，總共提供 16 個 Bay ，可以放入 16 顆 3.5" SAS 硬碟，而送來時已經安裝好 16 顆 Seagate Savvio 10K.4 600 GB 的萬轉硬碟，全部抽出來真的相當可觀。


PROAVIO 設計的機箱相當貼心，在機箱的前置液晶螢幕的背後還有硬碟排列的順序指示，只不過這個排列順序相當俱有特色，居然是由右至左，我們當時還與站長開玩笑說，設計機箱的人也許是中國人哦！


PROAVIO IS316JS 提供了一個前置的液晶面板，可以提供一些簡易的機箱內部資訊，供 MIS 人員（站長？）作簡易的系統日常確認，以及簡易的故障訊息。


PROAVIO IS316JS 的機箱背面，使用雙 Power 設計，提供熱備援熱抽拔，IS316JS 使用兩組控制器，並且支援串接功能，所有的控制器以及電源供應器皆使用模組化設計，所以若是故障只要趕快抽出更換新品即可，以達成 24 x 7 x 365 的企業級應用。


在 Power 的部分使用的是 500W 的電源供應器。


我們剛剛在機箱的背部並沒有看到任何的風扇設計，抽出電源供應器看後發現，原來 PROAVIO IS316JS 的設計是將機箱的散熱整合設計在電源供應器上，利用電源供應器上的渦輪風扇將前方的硬碟所產生的熱風帶出，達到冷熱交換的功能。


在控制器的設計也是模組化，PROAVIO IS316JS 使用雙控制器，可以提供兩組 MiniSAS IN , MiniSAS OUT ，提供堆疊功能。






PROAVIO IS316JS 的相關配件包含有 MiniSAS 線材，貼紙，光碟片，電源線，console 線材，而滑軌的部分因為沒有使用到因此就沒有拍照了。


比較需要特別說的是 PROAVIO 提供的配件相當貼心，還有提供硬碟的貼紙，使用者可以依照自己硬碟的種類貼上，用以識別硬碟的種類，這個還是我接觸的磁碟陣列第一次看到。


Seagate Savvio 10K.4 600 GB 萬轉硬碟
當然介紹完 Raid 卡以及機箱之後，作為儲存陣列最重要的就是儲存體的本身，west西楓 站長使用的是 Seagate 企業等級的 Savvio 10K.4 600 GB 的硬碟，該硬碟轉速高達一萬轉可以提供高速的資料吞吐，並且採用的是 SAS 的傳輸接口，SAS 是由 SCSI 的傳輸介面演變而來，因此在傳輸效率以及穩定性較好，不過也由於一般的電腦沒有 SAS 的接口，因此就無法針對這顆硬碟作速度的測量。


這是 2.5" SAS 接上硬碟 tray架，若是有使用過 2.5" 硬碟裝上 tray架，就知道可不一定是每一家的 tray架都可以裝上 2.5" 的硬碟哦！


SAS 的接口與 SATA 有些許類似，不過在電源與資訊接頭中間是連接的，所以若是想要插入 SATA 的接口可是不行的，不過通常 SAS 的接口可以向下相容 SATA ，PROAVIO IS316JS 也可以向下相容 SATA 硬碟噢。


16顆 Seagate Savvio 10K.4 600GB 一列排開，相當壯觀。


接著輪到工作站的作業，我們將工作站的機殻打開，放入 areca ARC-1882-ix 。


裝上 areca ARC-1882-ix 後的工作站。


準備好一切設備後，就準備將系統放上站長的機櫃內了，最上方的為 PROAVIO IS316JS ，第二及第三台則是工作站電腦，而最下方的則是目前 west西楓站長所使用的剪輯系統，使用的硬碟也是 Seagate 的企業級 2TB 硬碟 16 顆哦！
站長工作用Raid再度升級Seagate Constellation ES企業級硬碟ST32000644NS


PROAVIO IS316JS 開機時面板散發出科技的淡藍色光芒，相當俱有科技感，比較以下舊款的機箱，PROAVIO IS316JS 感覺就好像到了一個新的世紀，而前置面板提供資訊確實也令人心安了不少。


而由於拍攝的影片都是相當重要的影像紀錄，若是因為硬碟故障造成資料毀損的話是相當嚴重的事情，因此在磁碟陣列的設置上，站長希望採用 Raid 6 來作設定，若是使用 Raid 6 一次可以容許兩顆硬碟故障，不過這時候磁碟陣列卡的運算能力就相當重要了，而這次的測試我們使用兩套由線性剪輯設備所推出的硬碟測試軟體來測試，AJA System 以及 Blackmagic Disk Speed Test 來做測試，在寫入已經可以達到 1124.2 MB/s 而在讀取大約也在 916 MB/s 左右，這速度相當驚人，而在 Blackmagic 下方甚至有提出可以剪輯的影片初步審核，看這清一色的綠勾，表示全制罷了，不過內容並沒有包含 3D 以及 4K 影片的評估，相信這樣的速度也覺得是沒有問題的。





以下是 areca ARC-1882-ix 的系統控制頁面圖片給各位做個參考。






這次HD.Club 精研視務所使用的線性剪輯的磁碟陣列效果相當不錯，這樣的設備對於許多的影像工作室一定是相當的夢寐以求，能夠藉著這個機會一窺鮮少可以接觸到的影片剪輯工作也相當新奇，而線性剪輯工作與一般中小企業的磁碟儲存相比，要求的資料吞吐量更大，並且要求反應速度，相信站長所選擇的產品也有它俱有優勢的地方，看著看著，也好想在公司內也添購一臺儲存設備。

各項產品相關規格連結
areca ARC-1882-ix
PROACIO IS1316JS
Seagate Savvio 10K.4

west

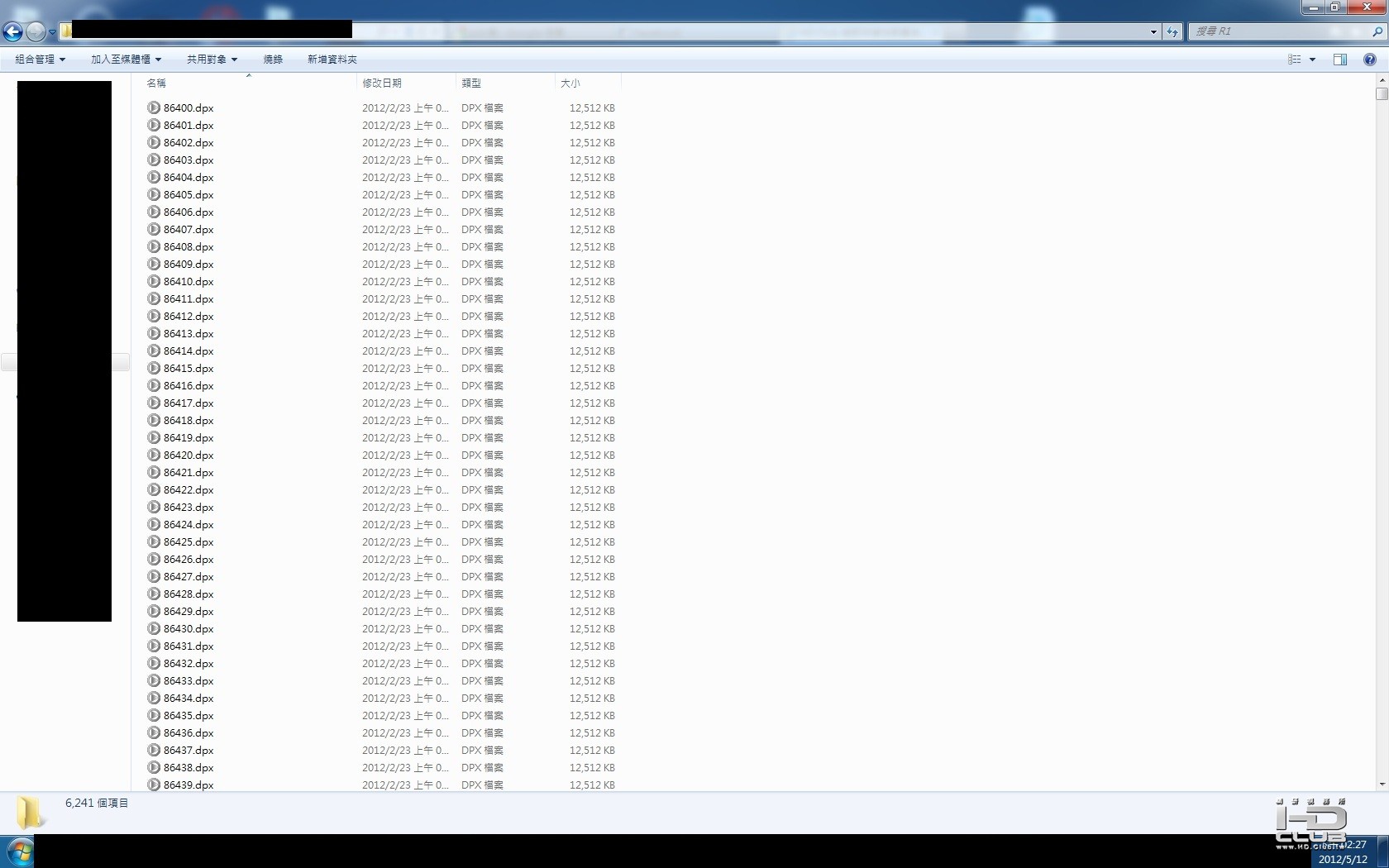

這陣子接觸到一些好萊塢劇院使用的原始dpx連續圖檔
包括原生4k 蜘蛛人4電影預告!!
剛好用來測試剛組好這套的效能

王佳瓅

看了直流口水啊！神人級的配備！

slkang

哇！又是神器，小朋友出走不少。
找時間來去朝聖一下！

HD36thinking

相當強大的配備
我們一般用家只能望洋輕嘆了
期待視務所以此推出更多好作品
加油!!

azer2692

本文章最後由 azer2692 於 2012-5-12 14:33 編輯

dpx連續圖檔吧
這些我跑2K的就非常lag
真希望能趕快普及化這機器

Fred

west 發表於 2012-5-12 11:41
這陣子接觸到一些好萊塢劇院使用的原始pdx連續圖檔
包括原生4k 蜘蛛人4電影預告!!
剛好用來測試剛組好這套 ...

昨天有幸透過VW1000ES上看到4K的蜘蛛人預告 , 真是非常的幸運阿

大陆人民

很强大的东西哦~~~

小許

Fred 發表於 2012-5-12 22:16
昨天有幸透過VW1000ES上看到4K的蜘蛛人預告 , 真是非常的幸運阿

昨天我也有過去，
不過你已經走掉了！
我也有看到4K的預告片。
太驚言了~~

bba0323

太恐怖了 這個= =   伺服器等級的東西......    根本 連看的機會都沒有   如今有幸在這裡看到WOW

Fred

小許 發表於 2012-5-13 23:31
昨天我也有過去，
不過你已經走掉了！
我也有看到4K的預告片。

我覺得SONY F65拍攝的4K影片透過VW1000展現更棒

masayoshi

這東西不是我這個等級的人在玩的,太太.....驚人了.隨便一個東西都看得口水直流.

postants

這次藉著機會也順便詳細地瞭解了一下非線性剪輯使用到的設備
看到這些產品真的讓人挺流口水的

wei177

這種東西, 我應該也只能看看圖片過過癮而已, 畢竟這東西不是我的賺錢工具, 有8port的外接盒我就要知足了

grandpachu

超優的~!!好物
上上星期的課程之後~就有聽到西楓大對於新設備~~粉額樂!!

nokia

天阿!
介紹這麼詳細
也讓大家有幸看到夢幻中的設備
價格不知如何
站長ㄟ能否透露一下下

profeel

每此看到站長在剪輯影片都那麼輕鬆寫意
沒想到背後的投資那麼驚人
真是佩服!!!
看了這一篇就知道站長愛用好東西

west

以前大量接插畫時，雨天我不工作的..
並不是雨天影響情緒，而是雨天會讓紙張帶有濕氣，畫起來就是不順手。
萬一遇到稿子很趕的時候，我會用熨斗把紙張燙過，讓紙面乾燥之後再開始作畫。

影片剪接也是一樣，是需要情緒的工作一樣的道理。

龍仔天下

終于見識了精研背後的強大之處了，長長見識！

danielhu

Seagate Savvio 10K.4 600 GB 10000RPM SAS 6-Gb/S 16MB Cache 2.5 Inch Internal Bare Drive ST9600204SS

一顆Amazon要價美金$280，一次買16顆............wow
