Colormunki photo應用於Acer S273HL 搭配 Acer eDisplay Management校色練習分享

cnnd · 發表於 2012-6-15 02:26:57

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

本文章最後由 cnnd 於 2012-6-15 02:31 編輯

收到Colormunki photo後先拿平常上網的筆電與Acer S273HL
依Kal的HCFR終極灰階及色彩校正手冊作練習
但Acer S273HL 僅是一台調整功能陽春的顯示器
只能調整亮度,對比與RGB
這個RGB不知道是RGBHighEnd還是RGBLowend?

所以到Part 6: 調整灰階就卡住了
這時上網耙文
發現Acer顯示器可搭配 Acer eDisplay Management作進一步調整
http://www.portrait.com/dtune/acr/chs/index.html
其中多了一項色彩校準的功能

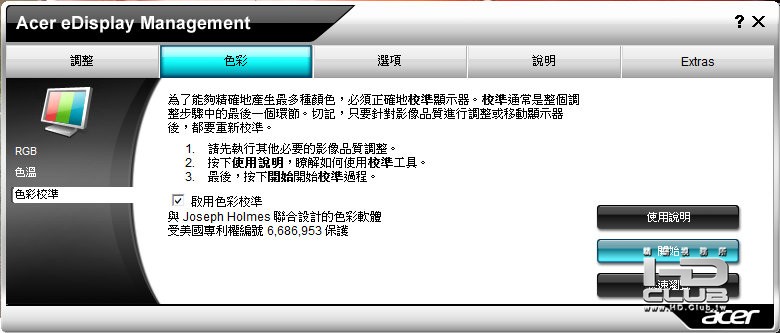

全螢幕擷取 2012615 上午 013307.jpg

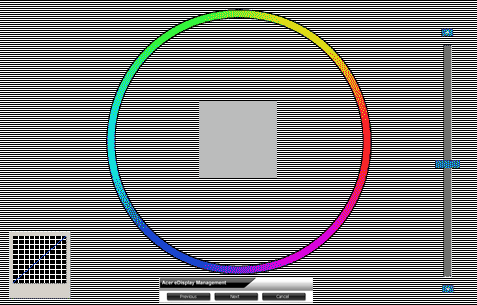

分別有六個灰階畫面靠肉眼來校準各灰階的RGB而調整方式並不是單只有靠RGB數值而是在一個叫色環的區域移動做調整

原廠說明如下:色環中間的方形區域。它應該顯示所有色彩的中性色。如果方形區域出現除灰色之外的色彩，請向與外側色環相同的色彩慢慢拖曳方形區域，直至移除色調。例如：如果方形區域偏藍，請按一下方形區域，然後慢慢向色環外側藍色部分拖曳。這樣即可從方形區域移除偏藍色彩。在方形區域中出現中性色後，上下移動滑棒，直至方形區域與背景色成為一個整體。某些目標不允許方形區域完全融入背景。您要盡可能地將前景方形區域融入背景灰色中。在從方形區域移除色調與使用滑棒以獲得最佳結果之間交替。完成後，請選擇「下一步」以移至序列中的下一個目標。重複上述步驟，直至完成操作。完成該程序後，將出現「預設」對話方塊，詢問您是否要儲存所需的結果。

此時我想到若不靠肉眼而將各個灰階由Colormunki photo感測再經由HCFR讀出RGB數值
然後再靠Acer eDisplay Management來調整Acer S273HL的RGB
這樣應該可以得到正確灰階的結果

校正完就變這樣

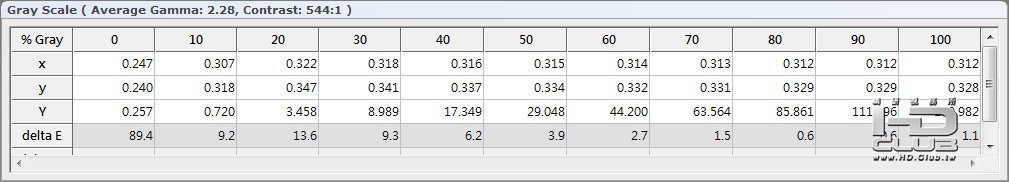

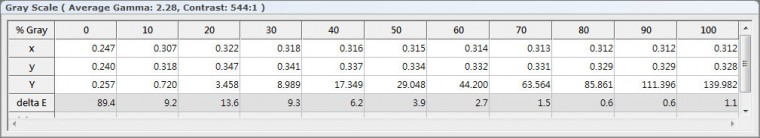

Gray scale 2012615 上午 013132.jpg

只有藍色偏差較大,難道是LED背光的關係

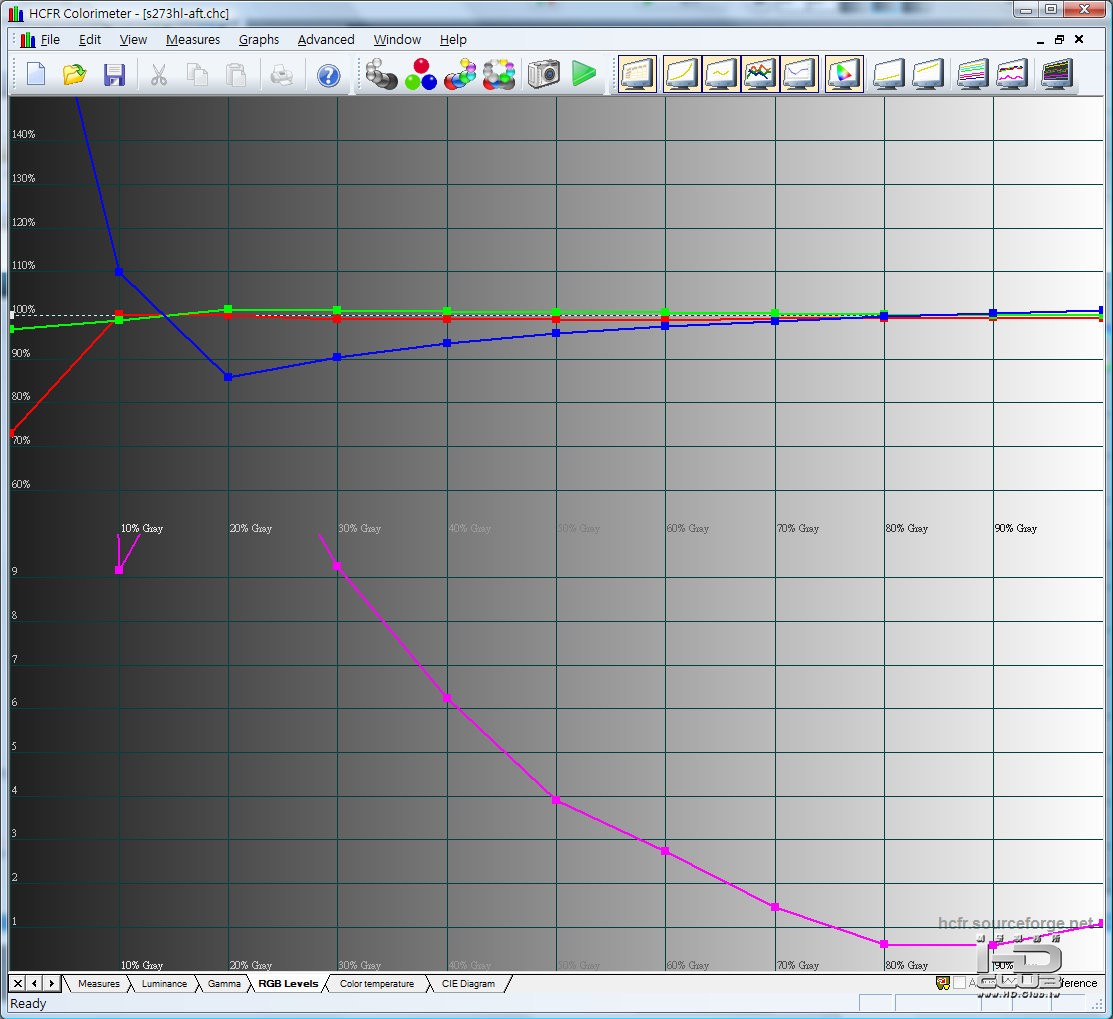

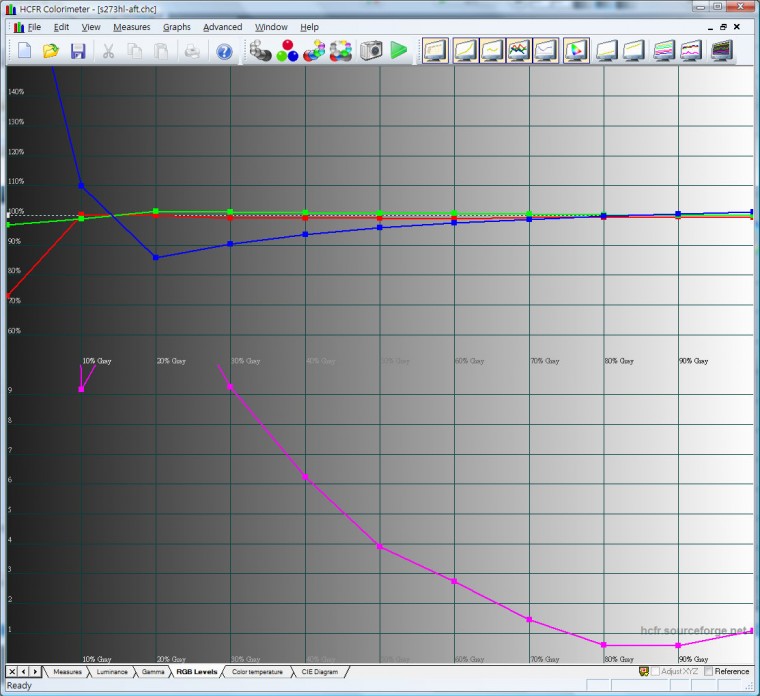

HCFR Colorimeter - [s273hl-aft.chc] 2012615 上午 021711.jpg

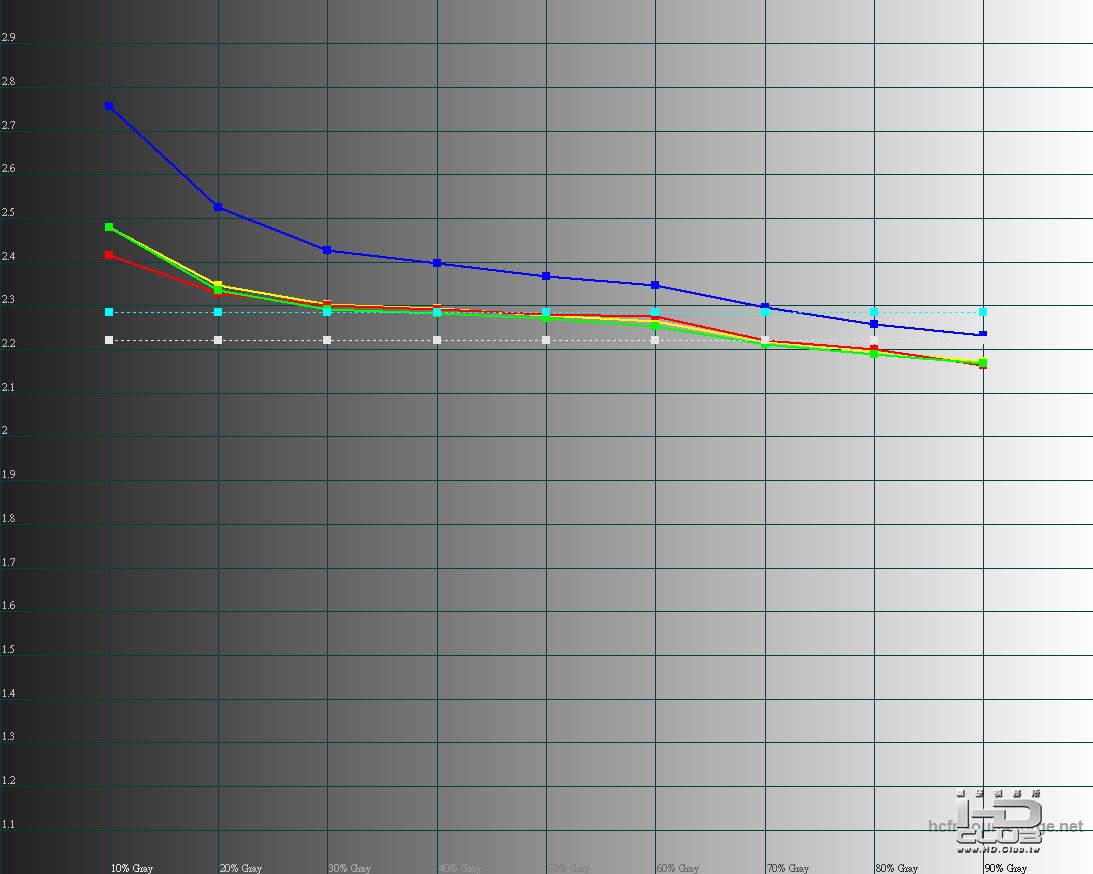

GAMMA看起來高亮度差一些

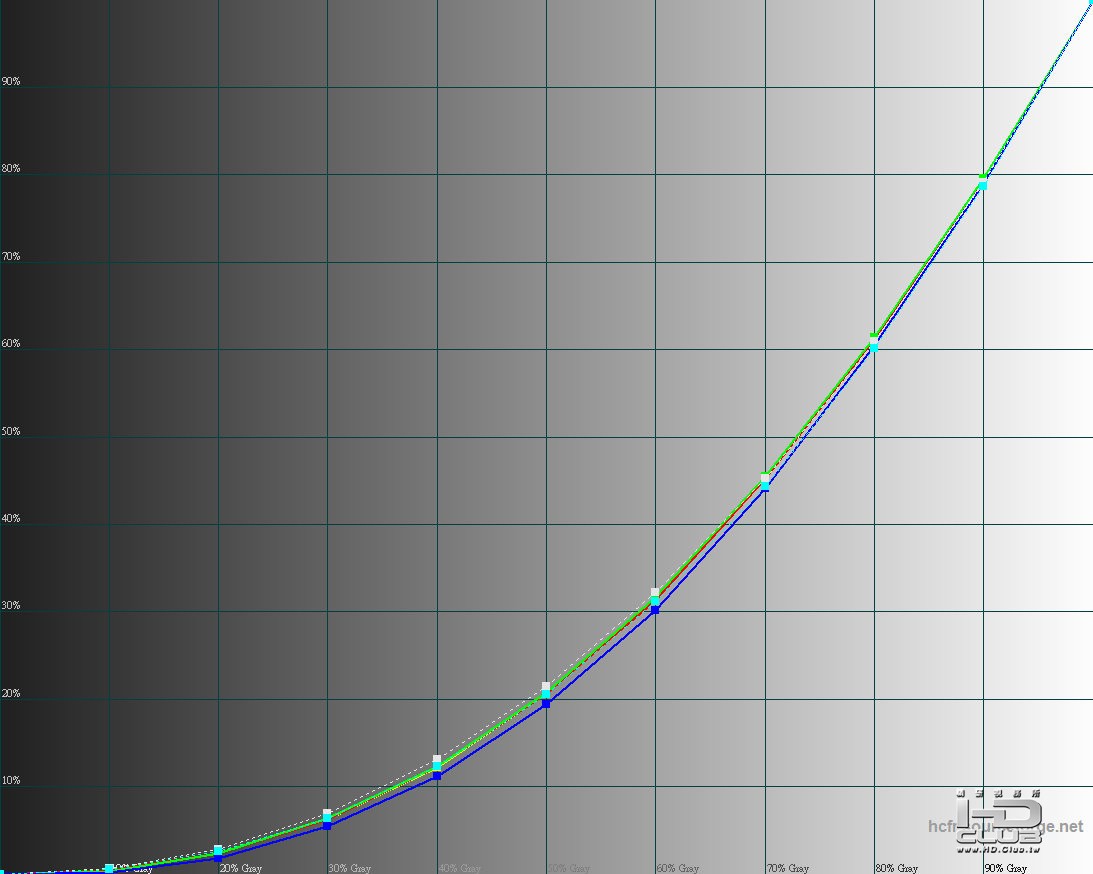

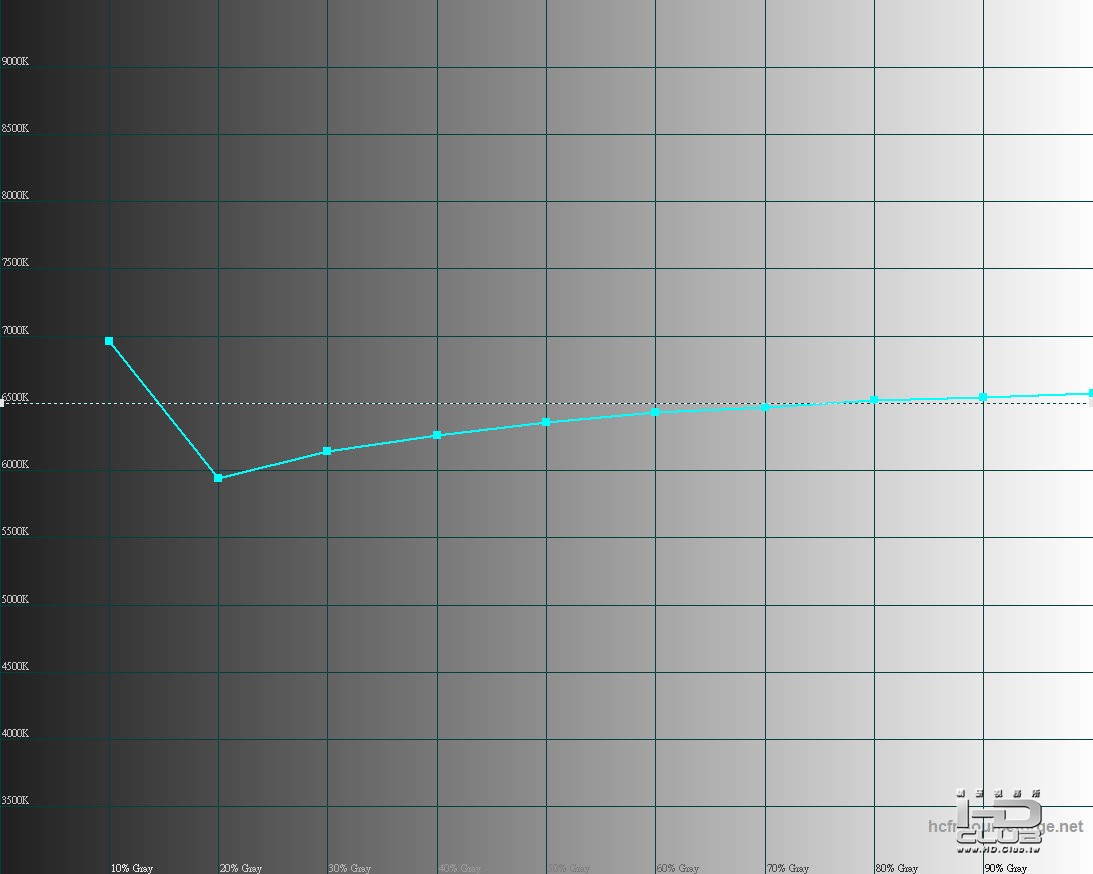

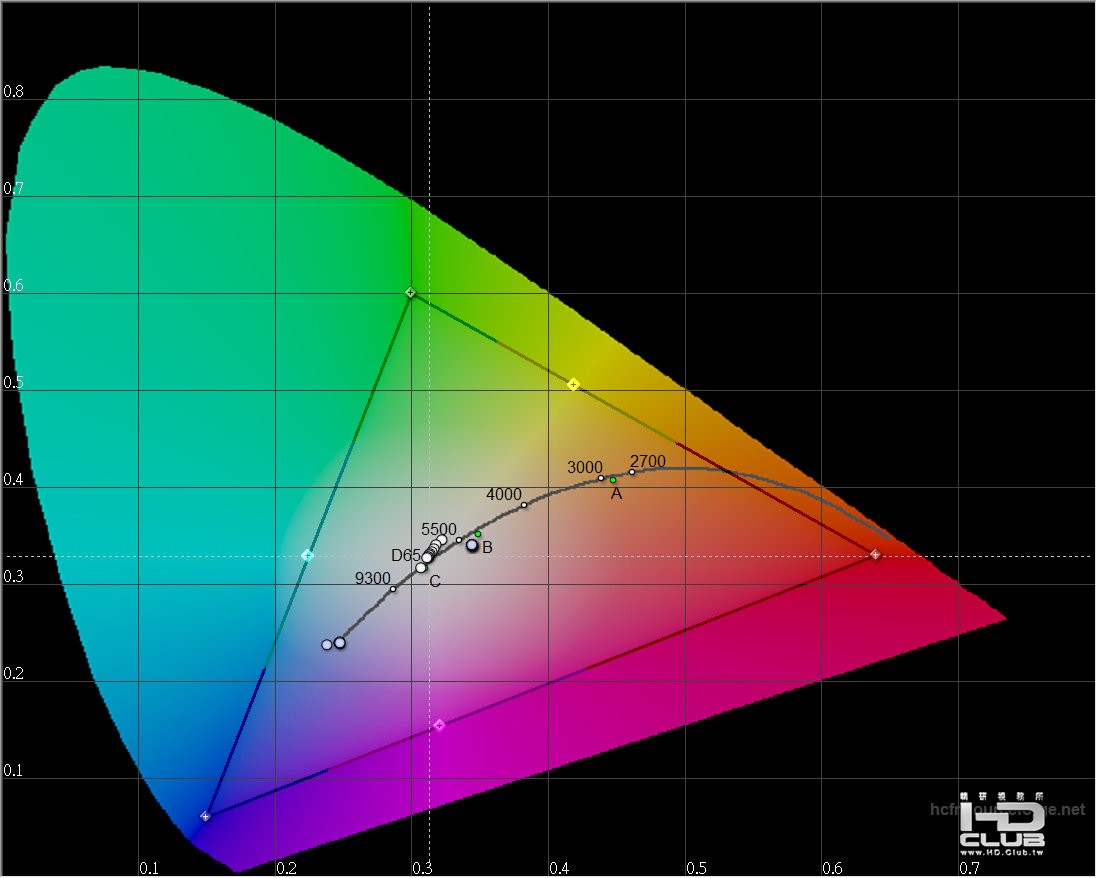

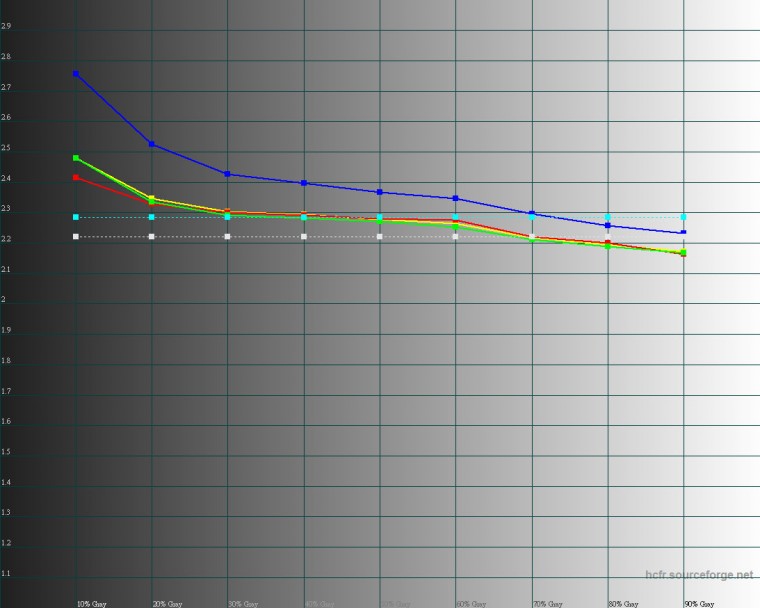

Graph Window 2012615 上午 021522.jpg

調整結果比還沒用Acer eDisplay Management作進一步調整前的好非常多
至於之前的結果已經被我不小心覆蓋掉了
所以請原諒新手不太熟悉操作

請各位高手再指點一下這樣是還有要改進的地方

感恩!

Rafeel · 發表於 2012-6-16 01:24:38

本文章最後由 Rafeel 於 2012-6-16 02:13 編輯

小弟校正電腦螢幕和筆電，習慣用dispcalGUI+Argyll CMS，校正電視、投影機時使用HCFR或CalMAN。

一般螢幕的調整功能太過陽春，如果您的Acer S273HL只接電腦的話，建議您使用軟體校正，效果會比直接調整螢幕的亮度、對比更好。

校正DELL U2410螢幕時，dispcalGUI+Argyll CMS的設定介面。

過程中只需手動調整螢幕的RGB(白點)，亮度、對比、Gamma、灰階、色域的調整由軟體自動進行。

您用電腦螢幕練習校色，應該已經熟悉HCFR的基本流程，接下來可以練習調整電視和投影機。

cnnd · 發表於 2012-6-16 16:30:27

Rafeel 發表於 2012-6-16 01:24
小弟校正電腦螢幕和筆電，習慣用dispcalGUI+Argyll CMS，校正電視、投影機時使用HCFR或CalMAN。

一般螢幕 ...

我的Acer S273HL螢幕的調整功能就是太過陽春，如果dispcalGUI+Argyll CMS也可以調整到色域那就太棒了

我另一台螢幕u2410若是想要用跟現在校正Acer S273HL使用同一台電腦來調整
不就是只要單單調螢幕本身的設定?
而這台電腦是不是要還原至預設條件?

另外若是要同時校正螢幕與印表機的色彩dispcalGUI+Argyll CMS有支援嗎?

真平 · 發表於 2012-6-17 07:14:27

本文章最後由真平於 2012-6-17 07:19 編輯

cnnd 發表於 2012-6-16 16:30
我的Acer S273HL螢幕的調整功能就是太過陽春，如果dispcalGUI+Argyll CMS也可以調整到色域那就太棒了

我 ...

網兄對色管的觀念還是不太對，色管軟體是不負責轉換這個動作，它只做校正跟特徵化的部份，然後在顯示時在有支援色彩管理的軟體下，它們做的是影像色彩的的轉換，讓我們在不同特性的顯示器上可以看到相近的畫面。
argyll是一個全方位的色管軟體，所以印表機的部份一定有支援，但它是文字介面，如果沒有像displayGUI這類的界面程式的話，就要自已下指令，但dsiplayGUI沒記錯的話應該只有下顯示器的指令，並沒有印表機的指令，其它的可能要另外自行搜尋。
像CALMAN跟HCFR這類軟體，其實只是量測做圖軟體，負責把感測器的資料讀出來，做成較適合閱讀的圖表，本身並沒有色管軟體的功能。這類軟體著重的硬體的支援性，操作介面的便利及圖表的可讀性等。
門票已經買了，剩下就是慢慢玩，然後就會發現為什麼開始步入這個方面的人，會那麼在意標準不標準這件事，一切都是有原因的，不是一味的追求。
