爆米花 Popcorn Hour C-300 多媒體播放機改機實錄

LEON

緣起
暫時接手站長這一台Popcorn Hour C-300已經一段時間，評測的工作也差不多已經完成。
話說這一台C-300是由代理商那裡從C-200間接升級而來，在個人印象中與過去的C-200相比，提升最多的應該是整體的執行速度與系統反應，再者是畫面的噪點抹除與反鋸齒處理，顏色更艷麗，HDMI輸出品質與影像暗部細節更好。唯獨HDMI數位聲音輸出的表現在下覺得有進步的空間。改機的文章看了不少，以前沒事的時候也喜歡動動電烙鐵自己DIY做些東西，加上站長的邀約與看到L版大站內改機文章成功見賢思齊，而催生了筆者這一篇改機實錄。相信這篇文章也可以帶給擁有C-300，or maybe擁有C-200的人自己動手升級提升音質與畫質的方向與參考。

仔細思考了影響聲音表現的重點，也花了一些時間購買合適的材料，決定先從電源端先下手。音響的前輩經常的教導一句話：電源乃聲音之母，在這裡派上十足的用場。好的電源處理是帶來好聲音的基礎，這也是筆者第一個考慮的方向。

改機的部分一共包含以下：
PSU部分與主機板部分
AC Inlet部分
硬碟座與散熱片

改機說明的部分於是請看以下圖說故事：

PSU部分
首先是把上蓋的固定螺絲卸下。螺絲卸下以後才可將上蓋打開。打開的方式為向機器後方平推。

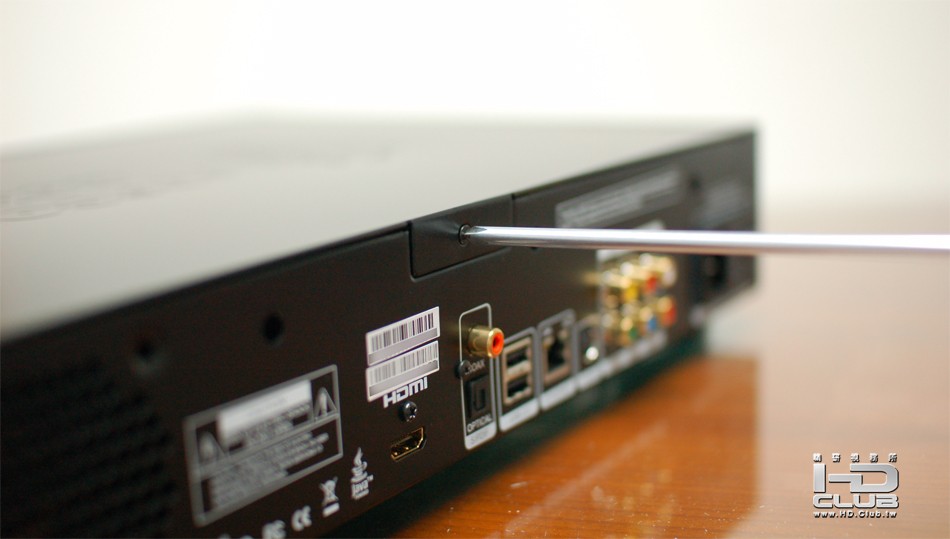

將機背上固定主機板以及各部位端子螺絲均卸下，一共有4顆。

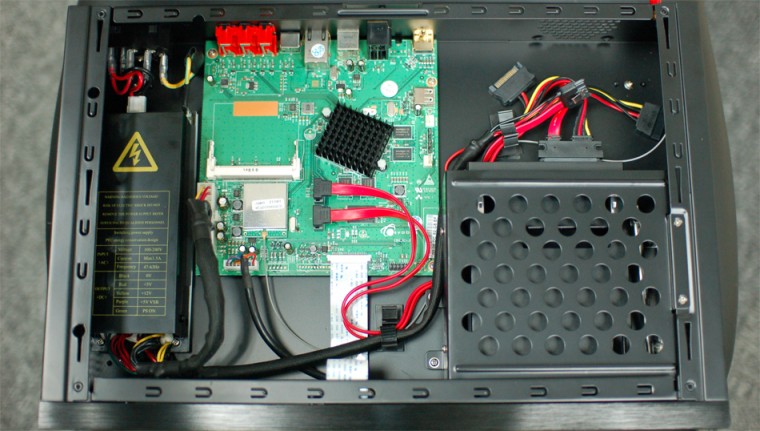

下圖是卸除上蓋以後的機內全貌。這裡固定左側的電源供應器螺絲有4顆，固定主機板螺絲有5顆，固定硬碟抽取盒螺絲有4顆，一樣通通將其拆卸下來。

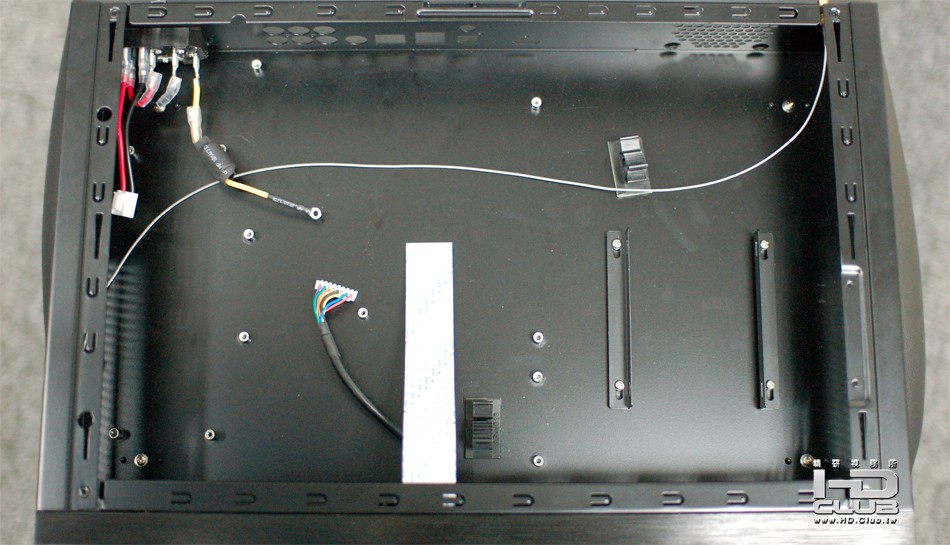

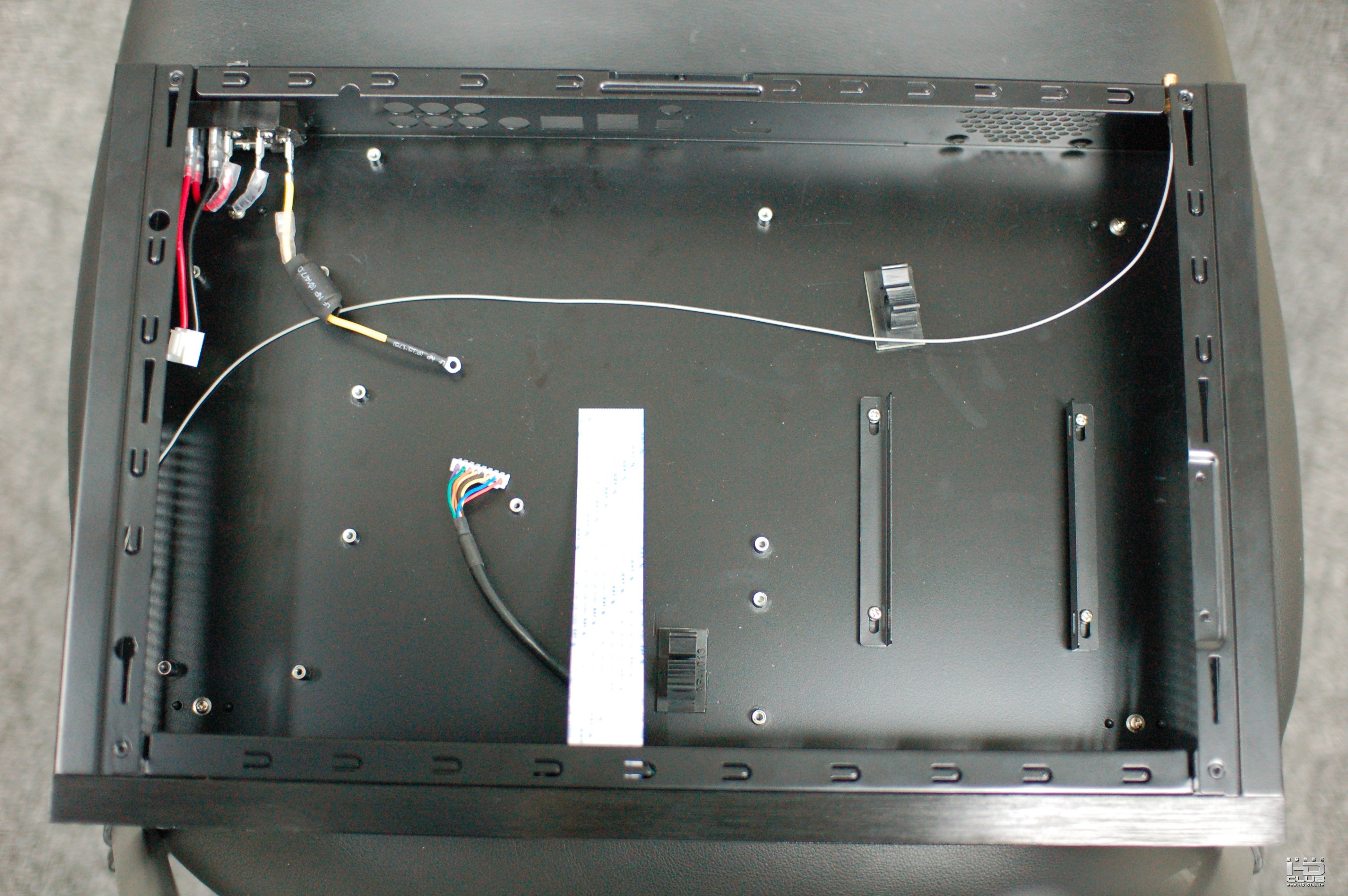

組件全部拆完的機殼內部全貌，空空如也。

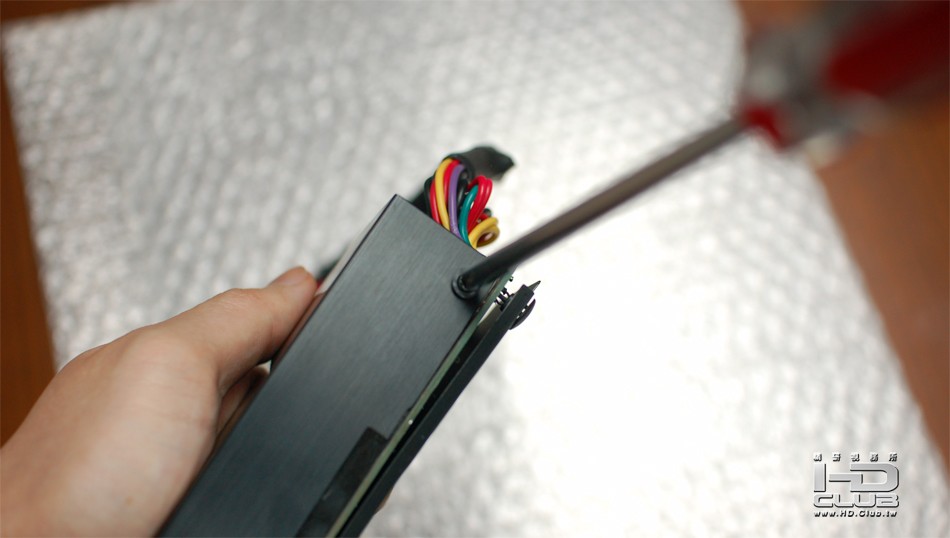

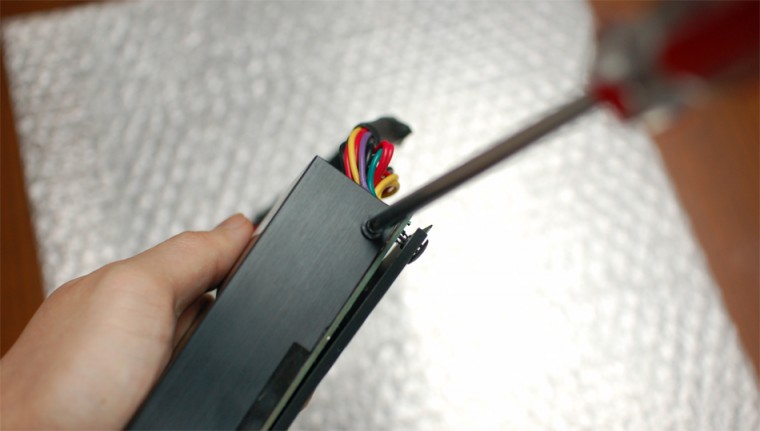

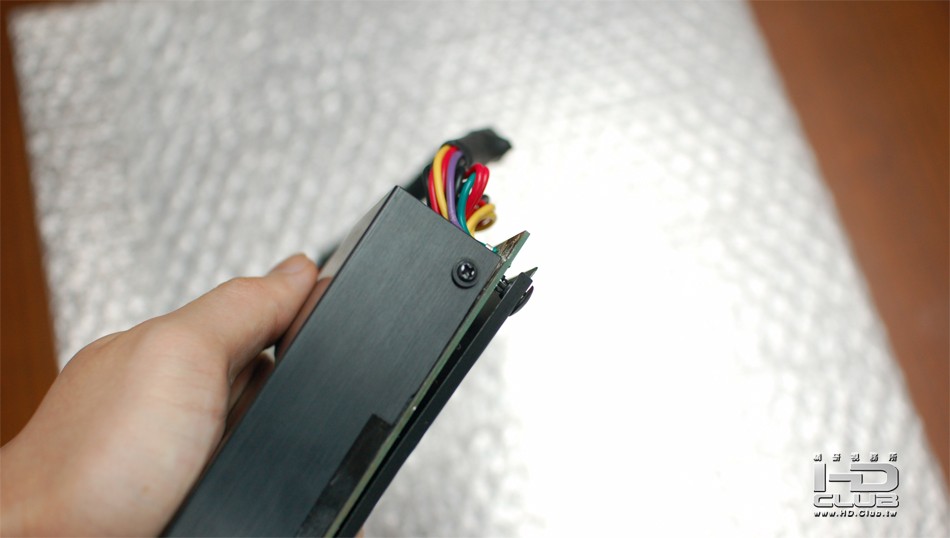

拿起電源供應器轉至側邊，左右各一顆螺絲固定共2顆。將2顆螺絲卸下以後可以將黑色的鋁製隔離罩打開。


將螺絲卸下示意圖。

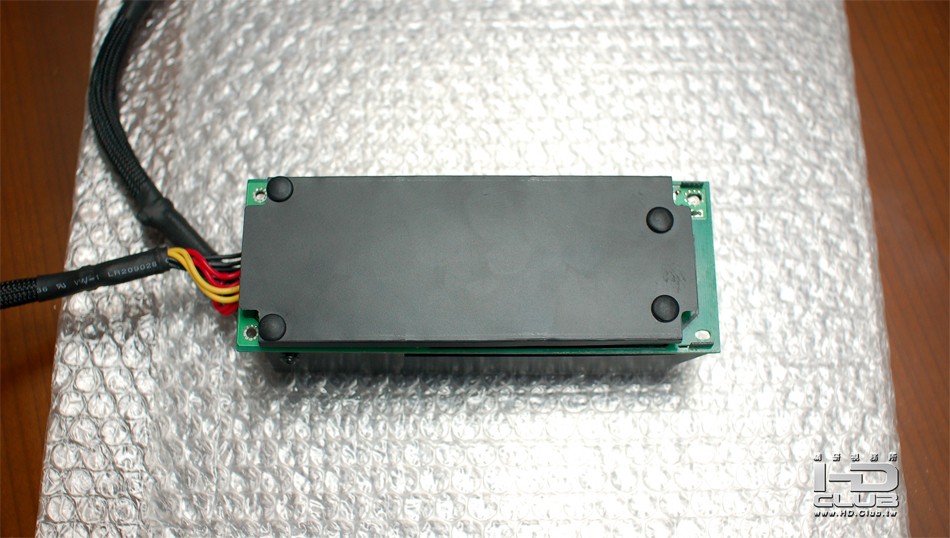

底部的絕緣隔離罩是由四顆Push Pin做固定，用鉗子夾壓Push Pin將底部的絕緣隔離罩卸下。

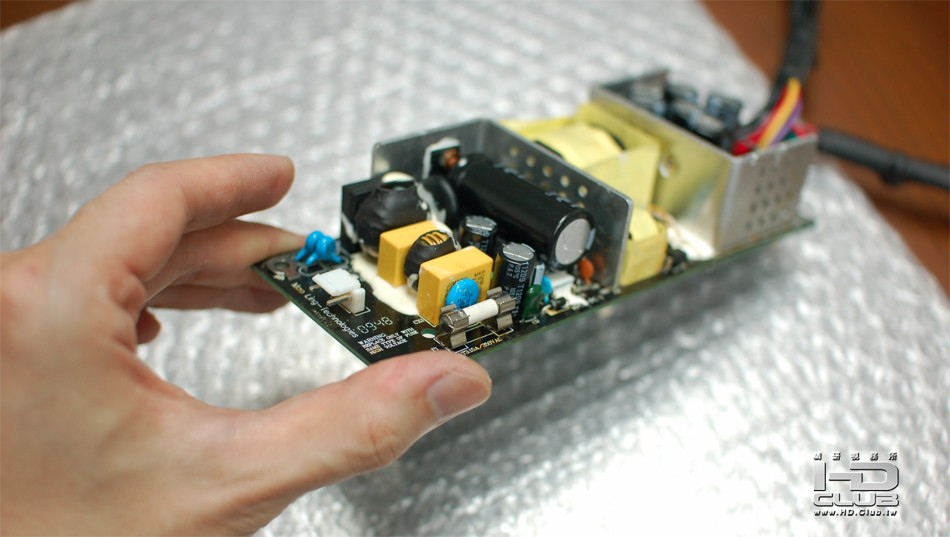

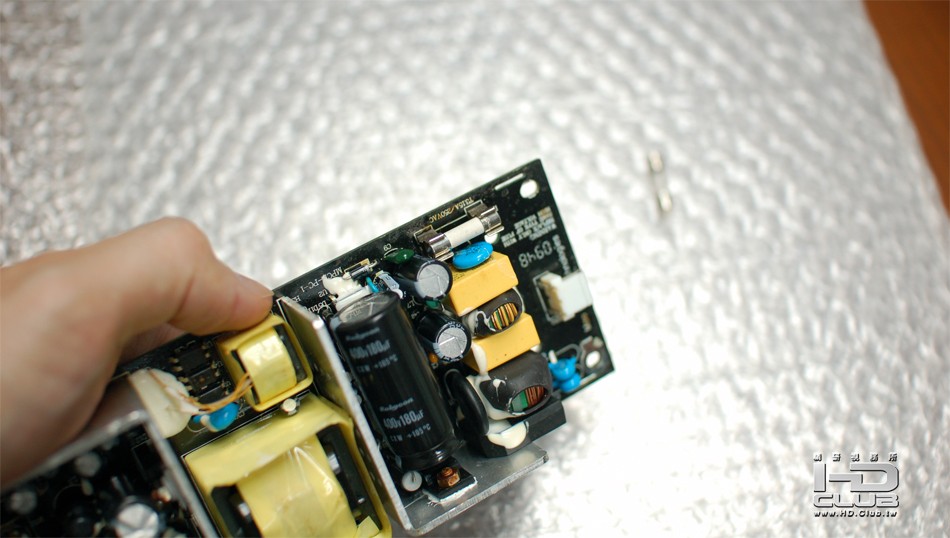

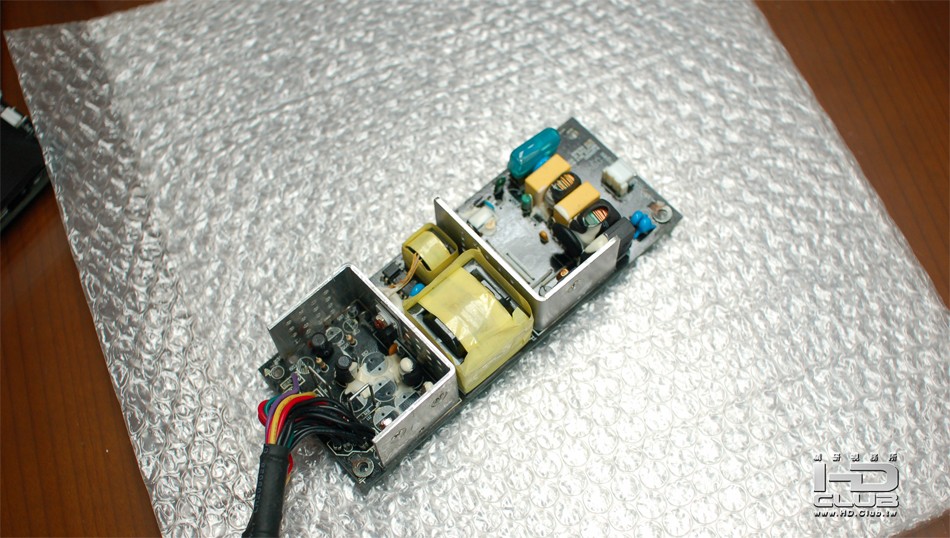

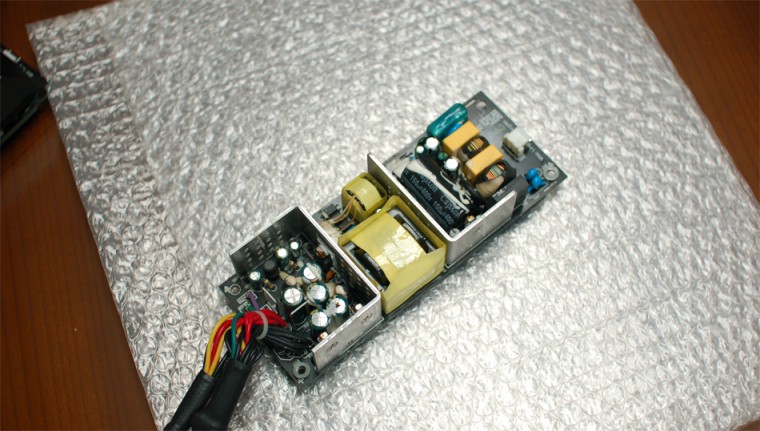

卸下上方金屬隔離罩的交換式電源全貌。這裡將所有的26級電容用電烙鐵解焊全部卸下。

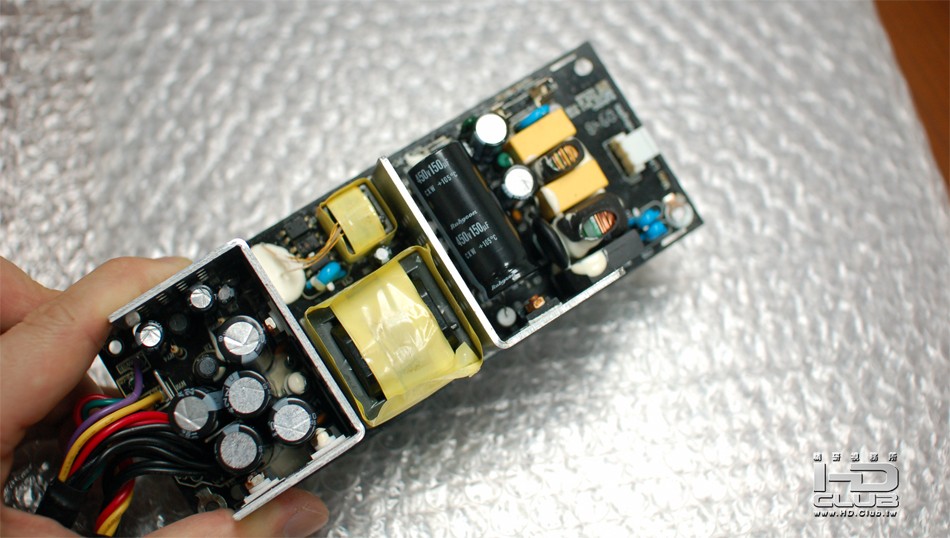

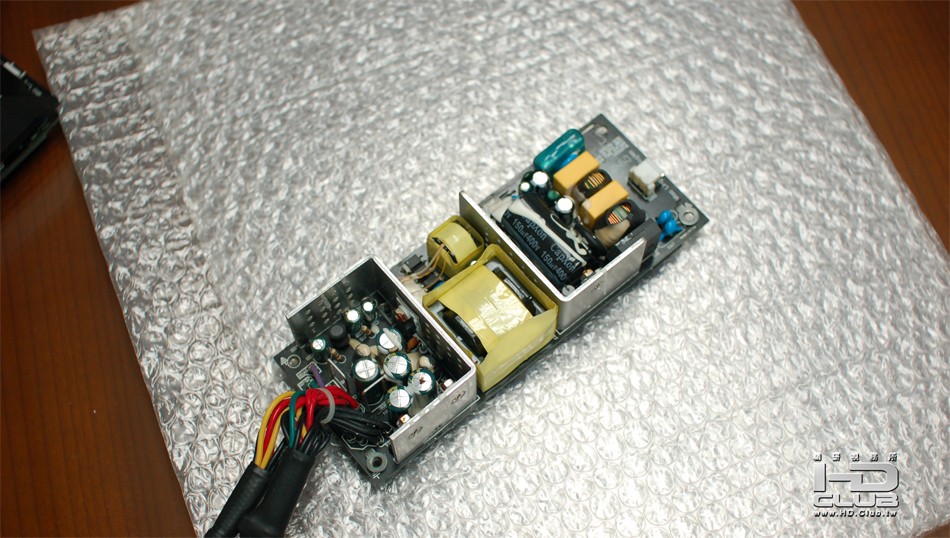

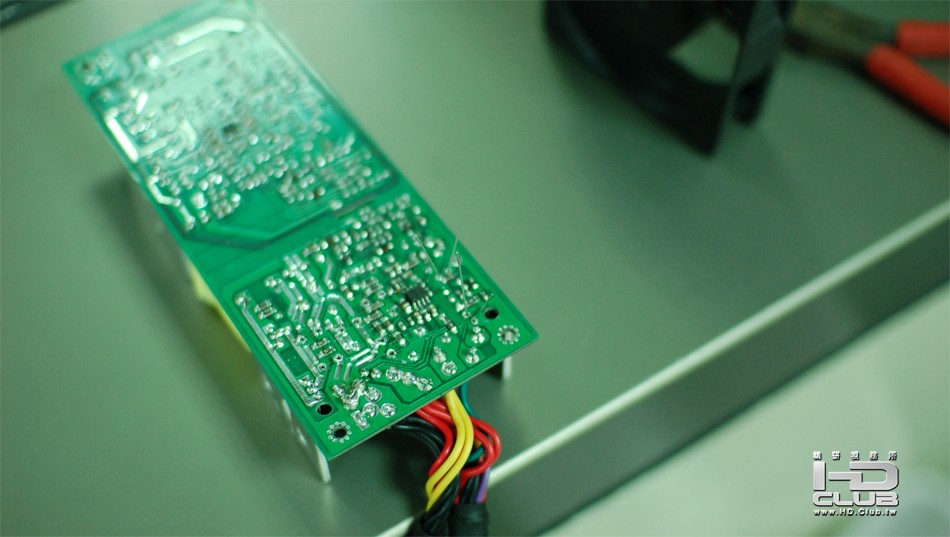

卸下全部電容以後的電源供應器全貌。

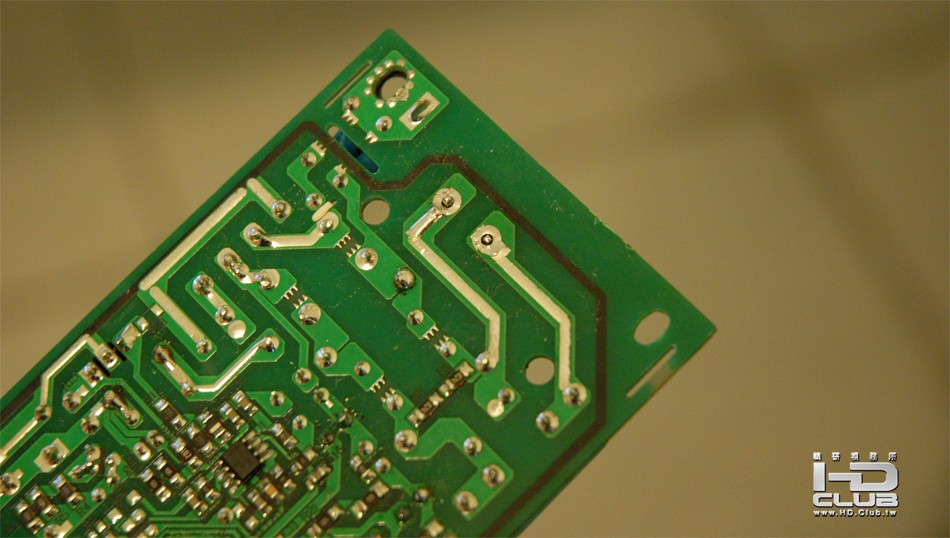

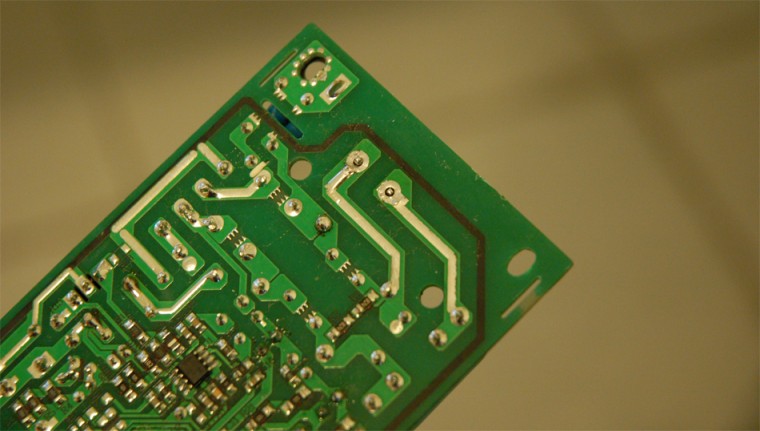

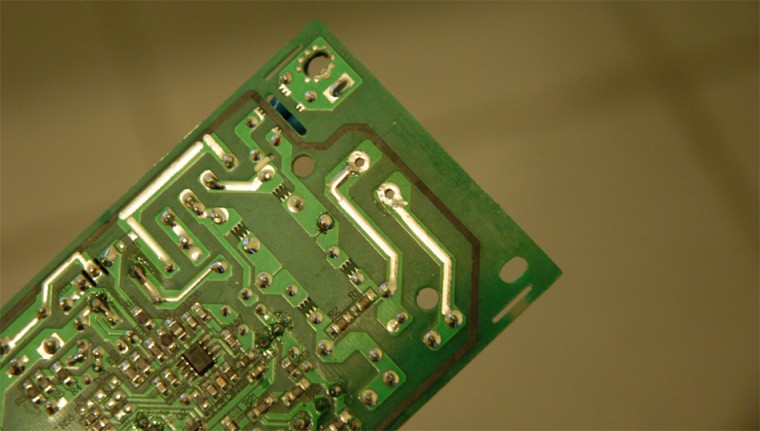

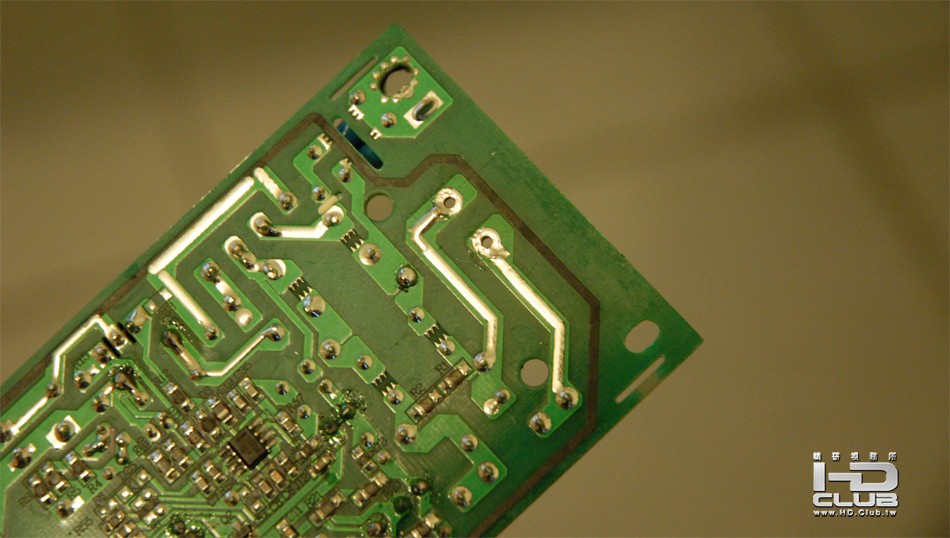

電源供應器的背板，注意孔位的地方為等一下要上電容之處。


用焊槍逐一焊上新的電容。最重要注意的是正負極務必須對應，第二要注意的是焊錫時間與工法，加溫時間過長會導致焊點老化且會損壞PCB板，加熱太短或方式不對會導致冷焊或不過電。網路上焊錫的教學文章很多，個中滋味得自行體會與學習了。


新的電容器全部上好的電源供應器。換完電容以後整體看起來相當的粗壯。這裡將電容器全數更換為高品質的日系電容。日系電容在最高耐溫，充放電效率，穩定度，工作溫度與使用壽命均有相當程度的提升，當然也會有效提高聲音與影像的動態範圍及表現。


保險絲這裡也一併更換成音響級的陶瓷式慢熔保險絲。筆者是比較不依賴保險絲的那一派。筆者相信保險絲是調音的工具之一，也相信更換更高檔的保險絲在聲音的表現上一定會有幫助。但是一方面花費2,000的費用更換純銀鍍金的保險絲事實上與機器本身的售價C/P值不符，二方面如果是自己使用，有同樣的預算個人會選擇拿去升級更好的電源線材，其所對聲音的幫助會更加全面性，而且就算未來升級其他數位器材，先前所投資在電源線及其費用仍然可以延續下去。保險絲的預算個人認為200~500已經是極限，不要忘了保險絲終究是斷電的線路保護裝置，萬一燒了coco就沒了＞＜。


安裝完成以後記得把原來的保險絲保護套裝起來以避免金屬的接點碰觸其他零件短路。接下來把金屬隔離罩上蓋與底部的絕緣隔離罩裝回去即大功告成。



主機板部分
接下來是主板部分。一樣，將原本主板的電容更換為更高檔的電容。筆者的更換方式是靠近電源線地方的濾波電容沿用電解電容，而其他的部分均改升級為日系的固態電容。固態電容的優點很多，舉凡如高導電性，高熱穩定，在高頻下呈現低阻抗、耐高紋波電流、使用壽命超長等等。更換效率更好阻抗更低的固態電容筆者預測對畫面的表現有相當的助益，而在其後的實際上機測試結果也證明更換固態電容的想法是一個很正確的決定。

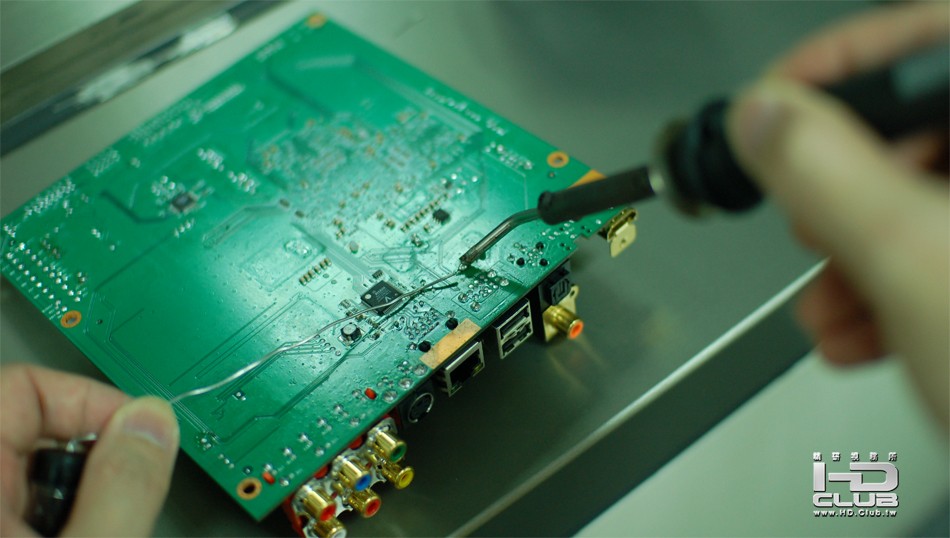

將機板背後電容的腳位一一解焊並將原本的電容器拆下。拆完以後依原位將新的固態電容器焊上。注意主機板腳位與固態電容器正負極務必要對應。

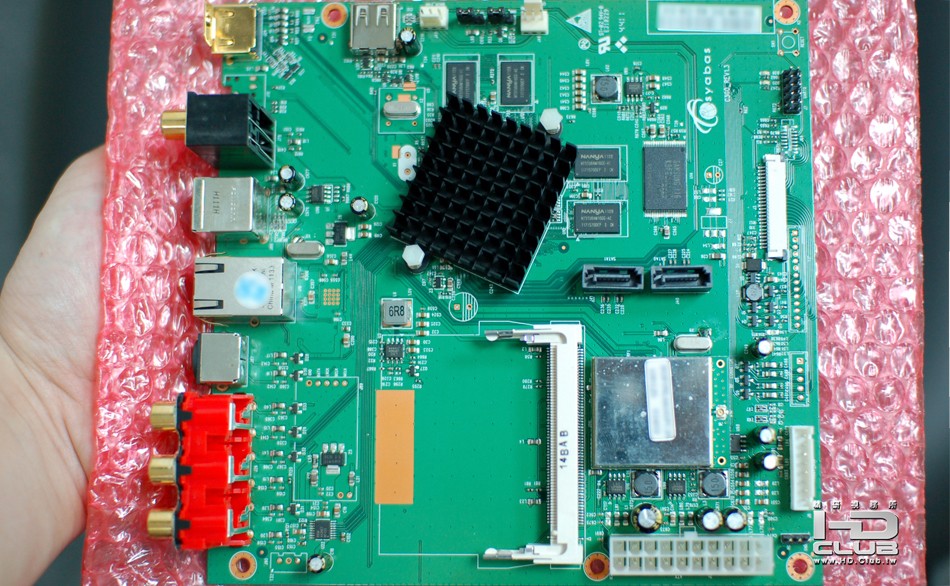

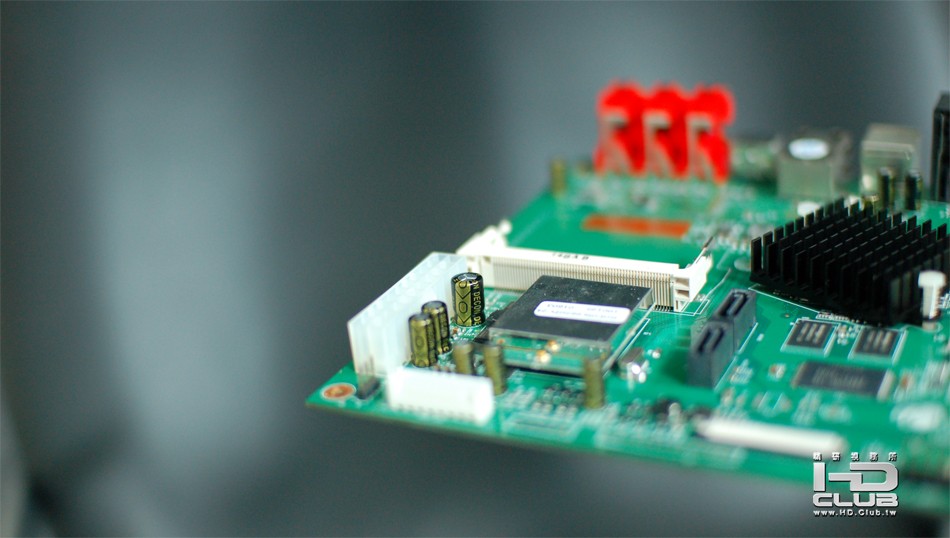

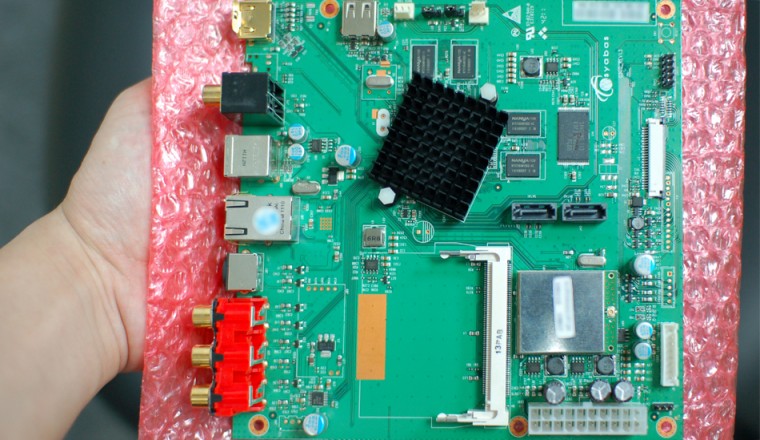

上完固態電容以後主機板的樣子。

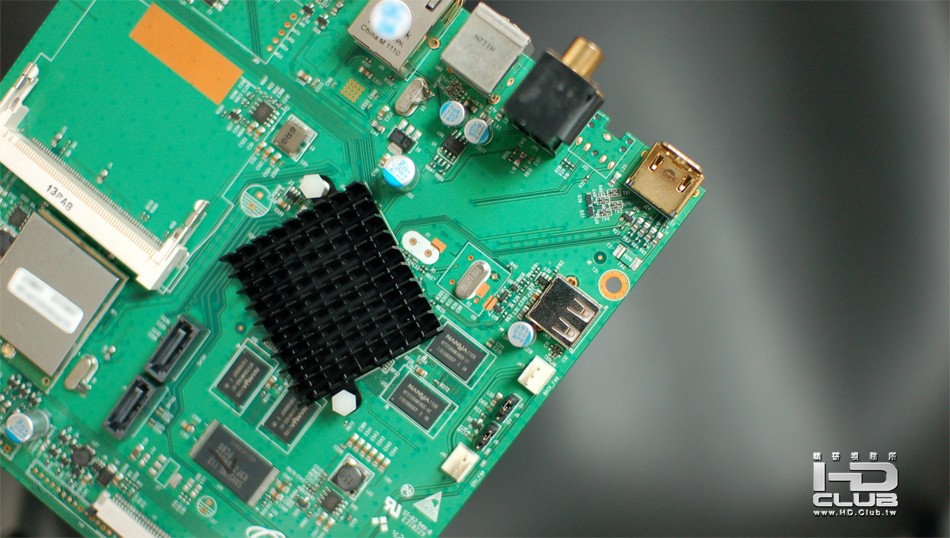

再一張測拍。也許是固態電容=高檔的一般印象與關係，整張板子看起來感覺變得更高級。

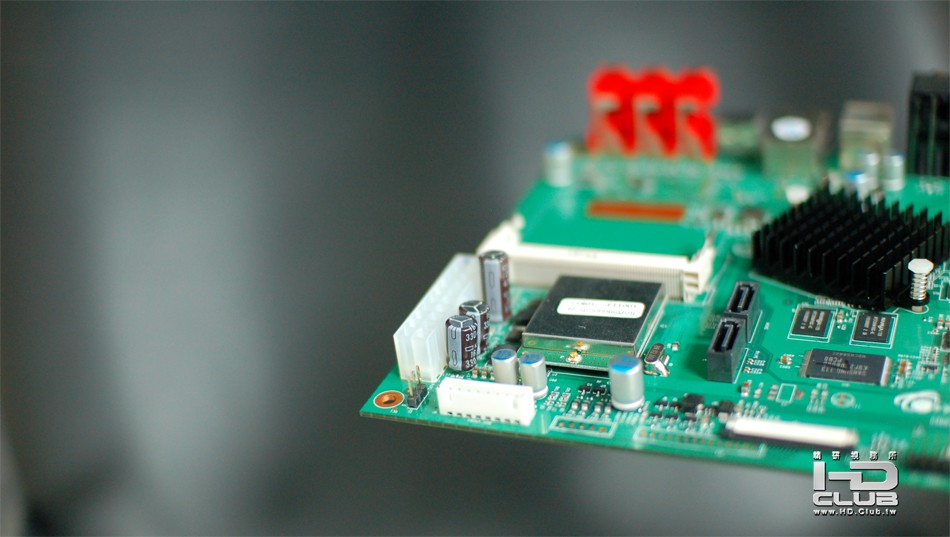

原本電源插座旁的濾波電容器。


更換後的日系濾波電解電容器，尺寸更大工作時間更長充放電效率更好。


接下篇 AC 電源座改機篇

LEON

AC Inlet部分
為了要讓聲音能有更好的動態，更寬的音場並提供更細膩的聲音質感，幾經考量之後決定更換原廠的AC Inlet / AC電源母座。AC電源母座的更換是改機裡面工程最困難的地方。

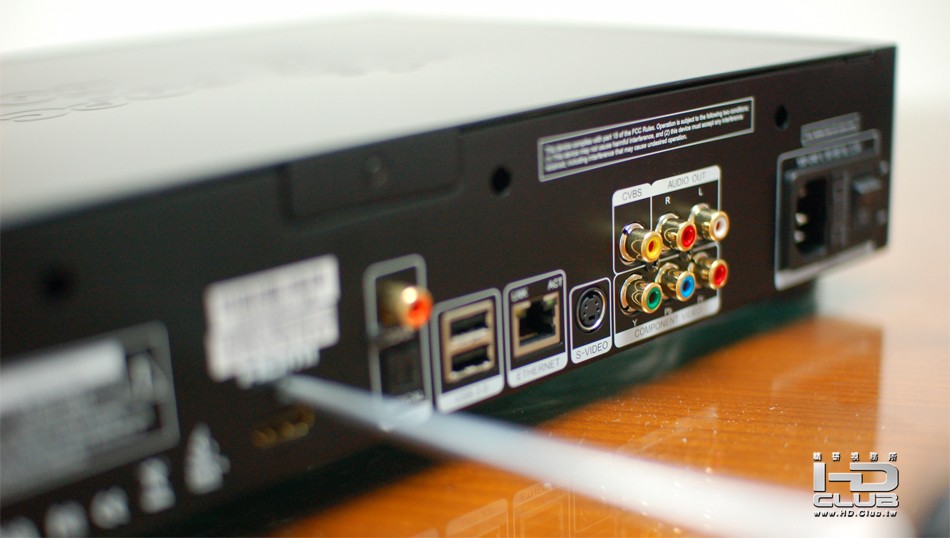

首先將左上角的原始AC電源母座完整拆除。這傢伙不好拆，要花一點力氣。


即將更換上鍍金的電源座。市售音響器材專用的電源座價差很大，有300一顆，700一顆，也有一顆2000的頂級產品。一樣考量到C/P值與改機總體預算的問題，筆者這裡選用鍍金電源座。鍍金的電源座一般認知上可幫助聲音表現較為中性，溫柔，增加中頻段的豐富性且厚聲。鍍金AC電源座的更換對器材的聲音會有相當程度的幫助。

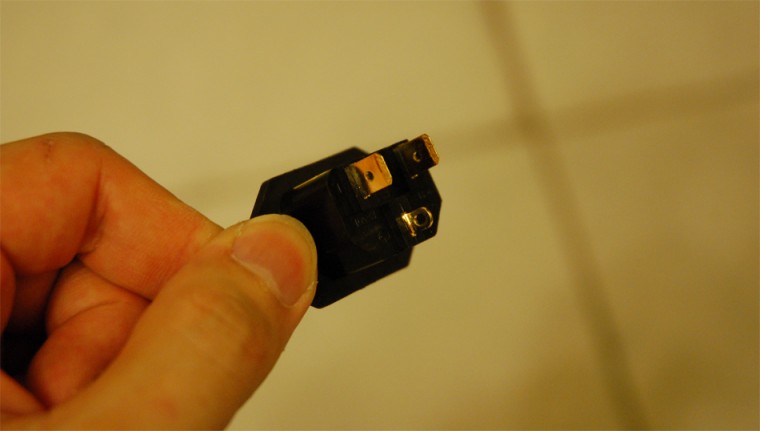

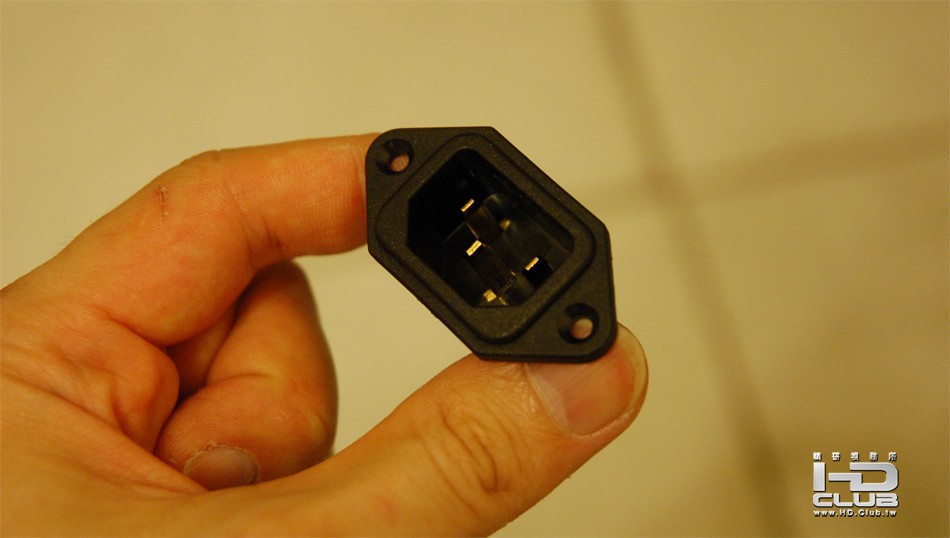

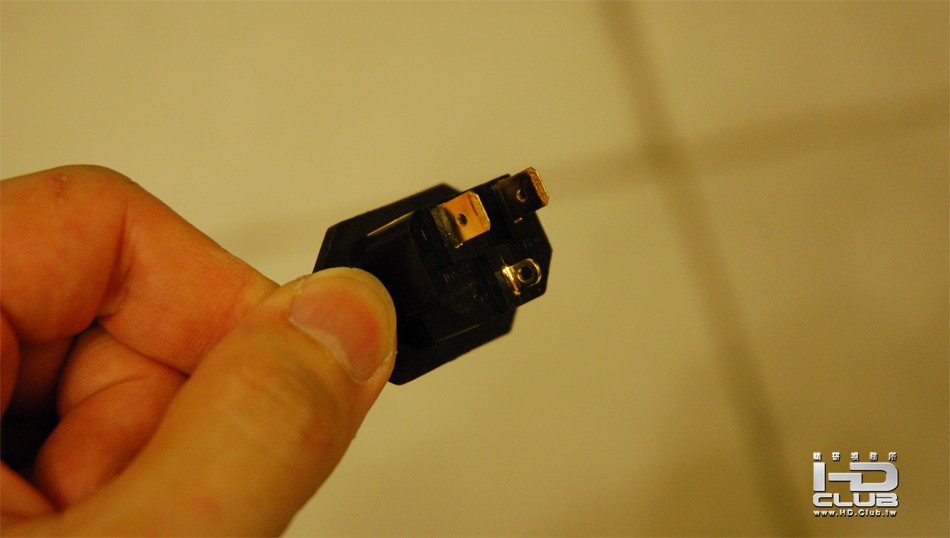

內側的端子一樣以鍍金做處理。接地線的座頭也一樣鍍金不馬虎。

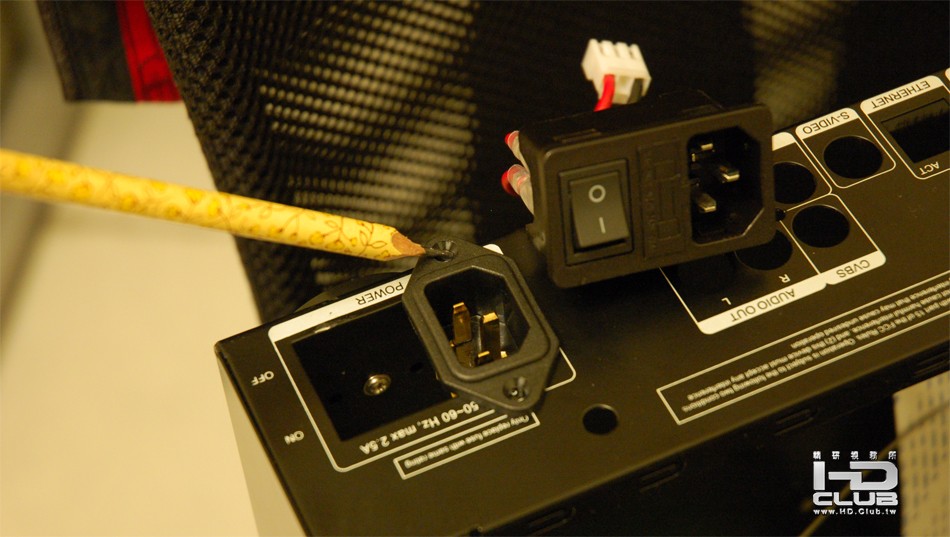

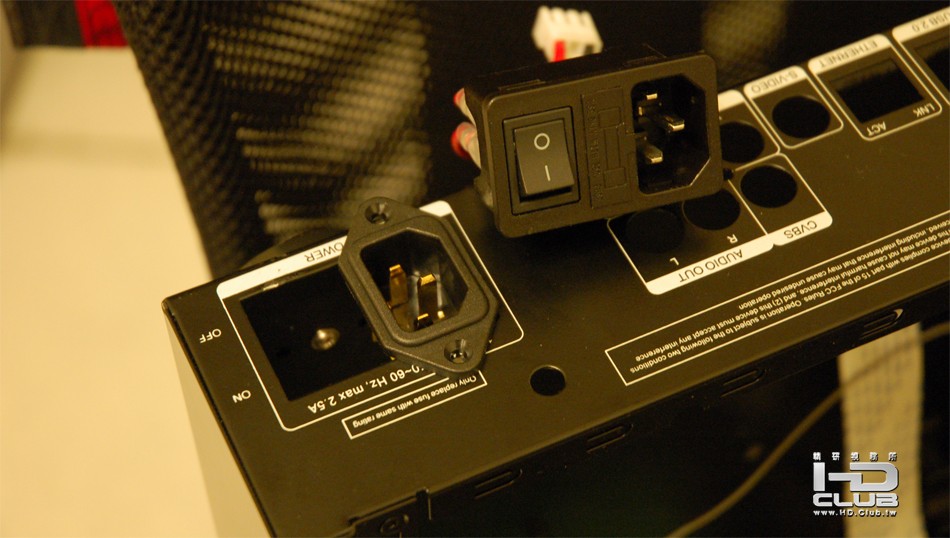

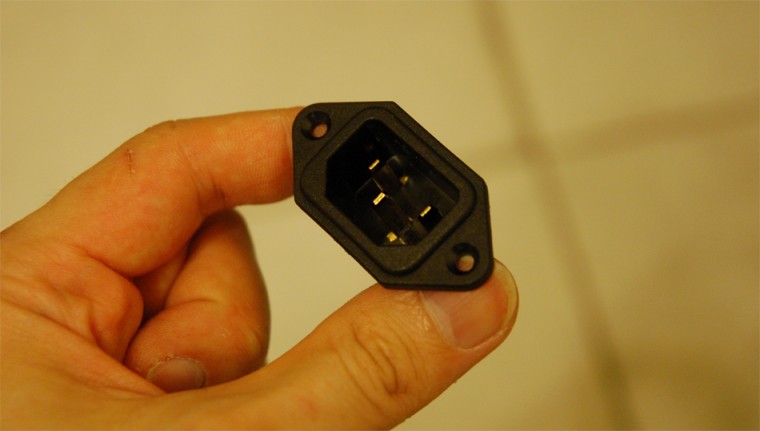

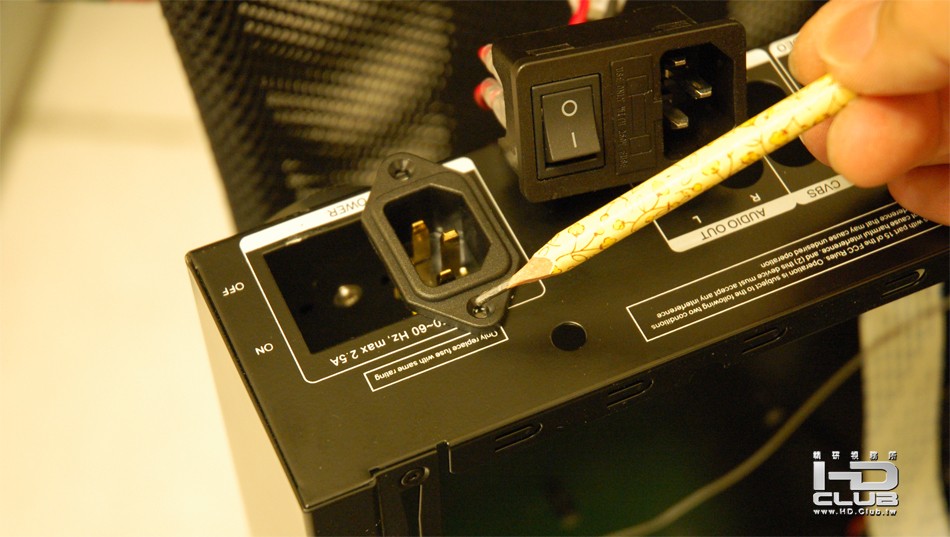

拔下來原本的電源座與即將換上的鍍金電源座合照。新的鍍金電源座因固定方式為螺絲，需要在機身上鑽孔。這裡先合一下尺寸。

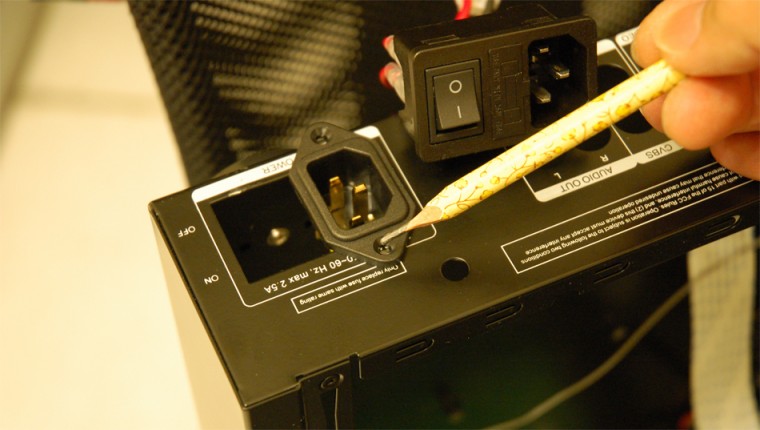

用鉛筆在上螺絲的孔位畫點；所畫的點即是等一下要鑽孔的位置。


另一邊如法炮製。

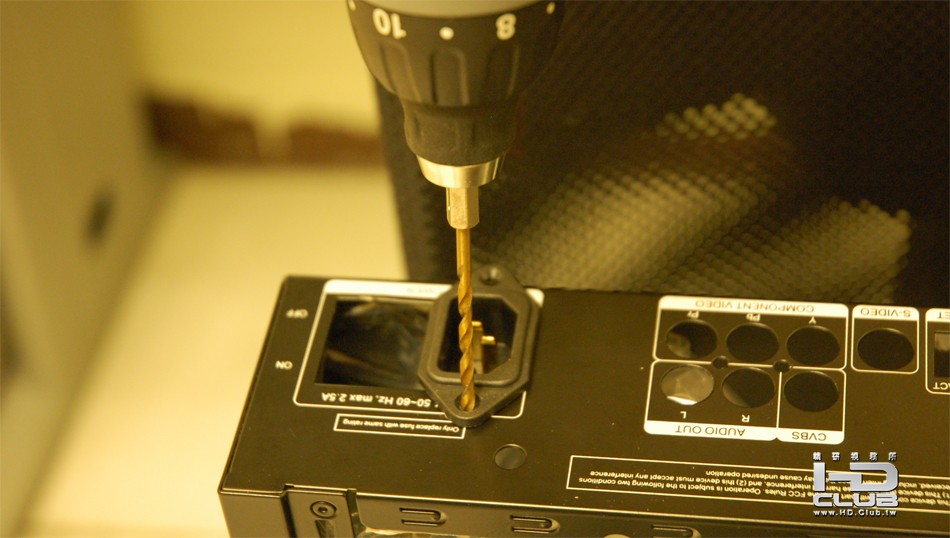

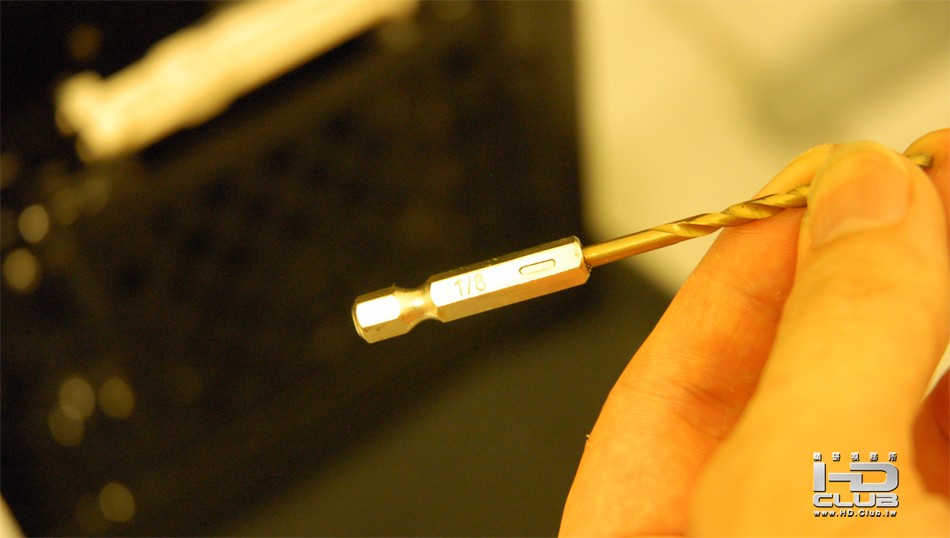

取出鑽頭工具。這裡用1/8 inch的鑽頭即可鑽出所需要的孔位直徑。

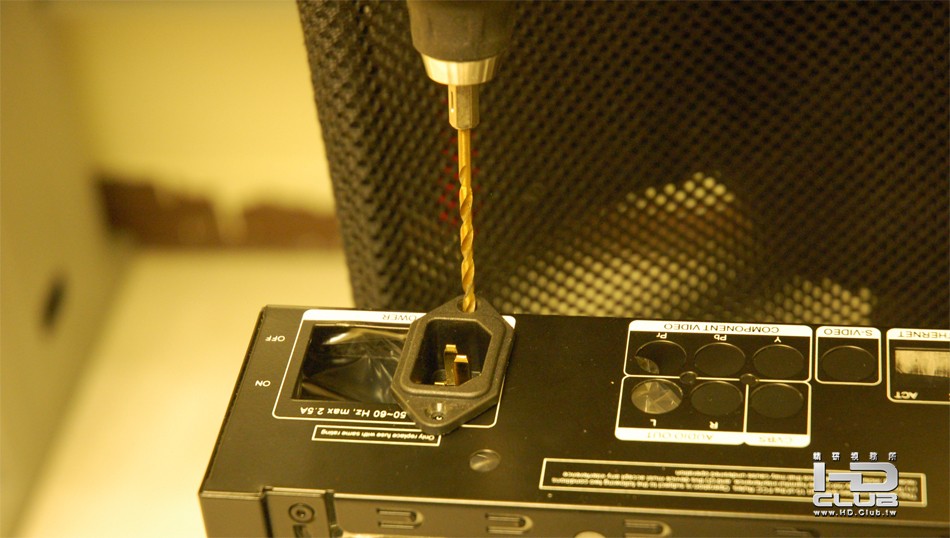

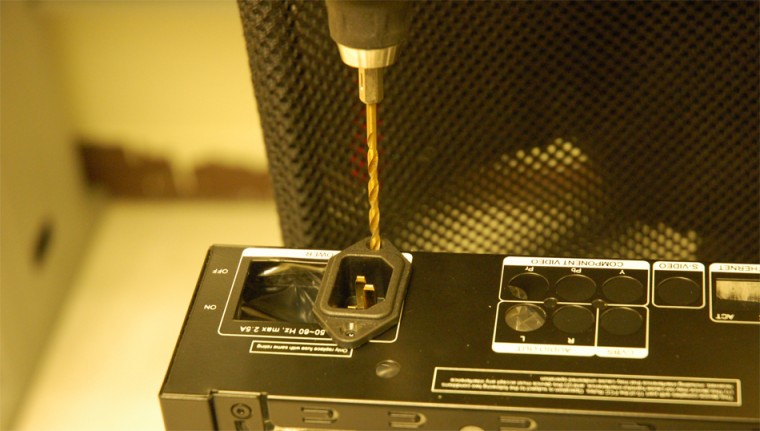

避免位置跑掉，先穿過AC電源座試鑽並留下鑽孔記號及深度。機器的內側筆者貼有塑膠袋，這個將鑽孔包圍的小塑膠袋可以蒐集向下鑽孔時產生的金屬碎屑，是有一次不小心跟水電師傅偷學的 ;-)。


另一邊也是一樣。


呼！鑽孔完成！


另一個角度看所鑽的孔位。

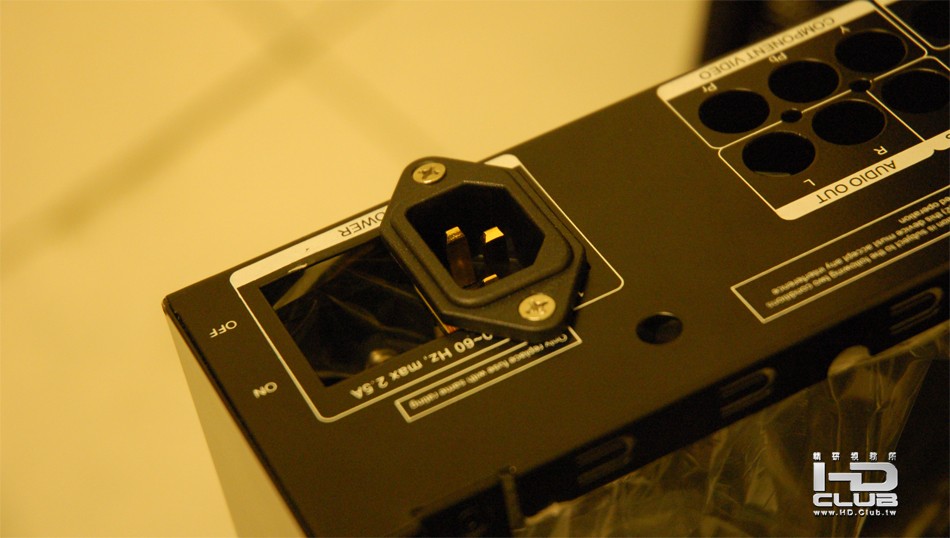

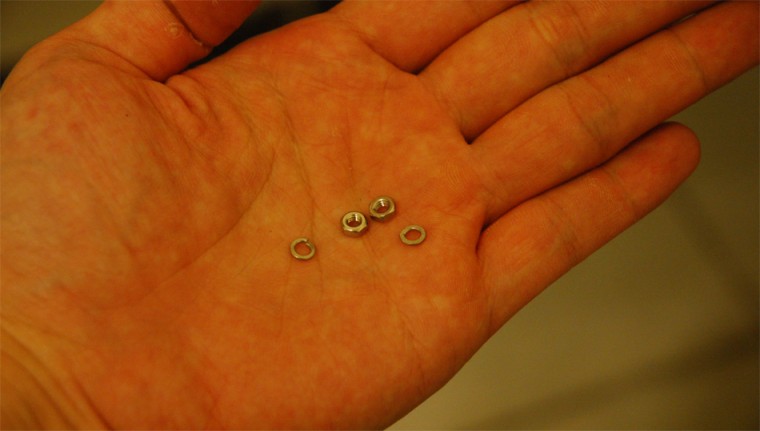

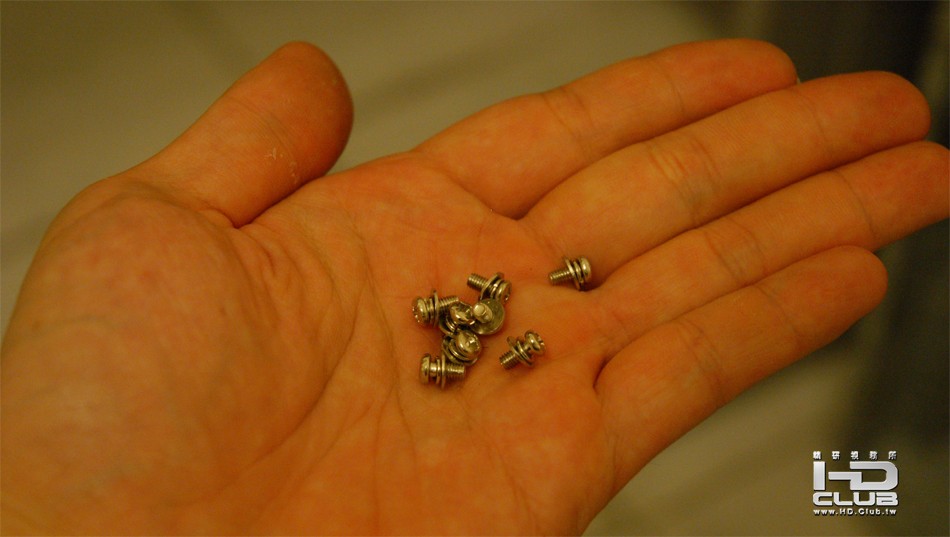

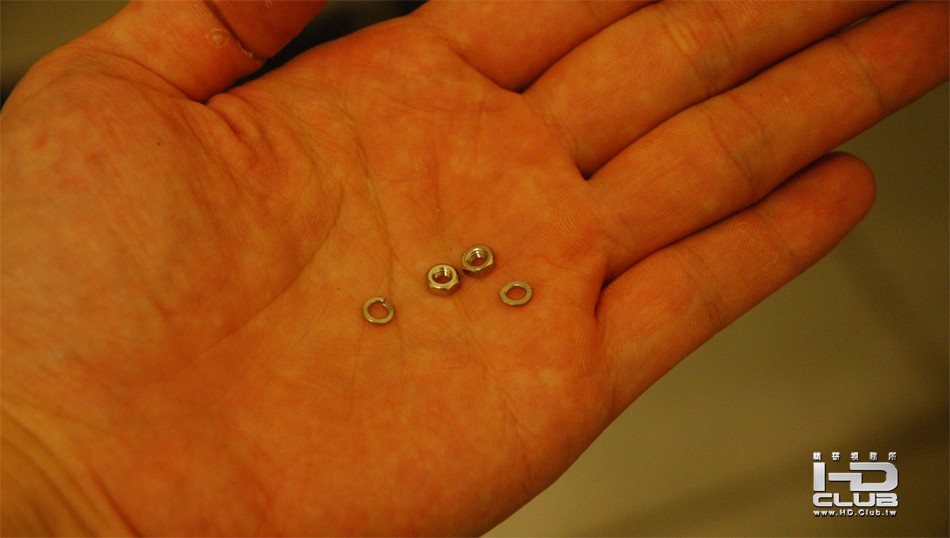

這是鍍金AC電源座所原本附的螺母與彈簧。

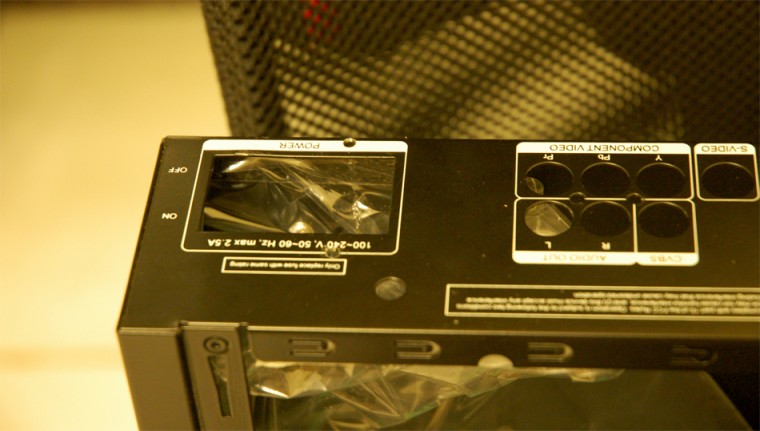

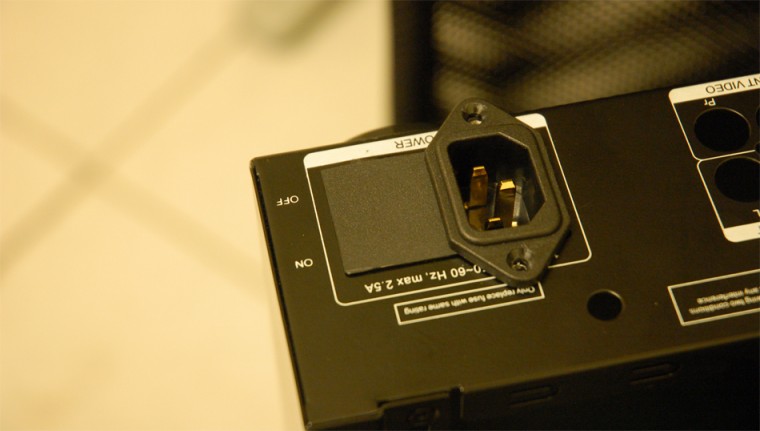

嘗試鎖上去合尺寸OK。試裝完以後先將鍍金AC電源座先拆下，等一下要做電源線的連接。

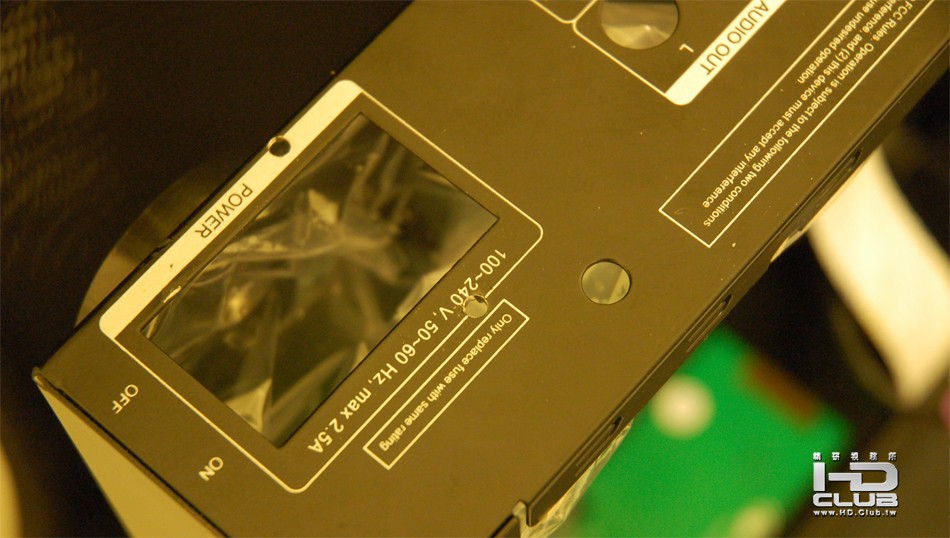

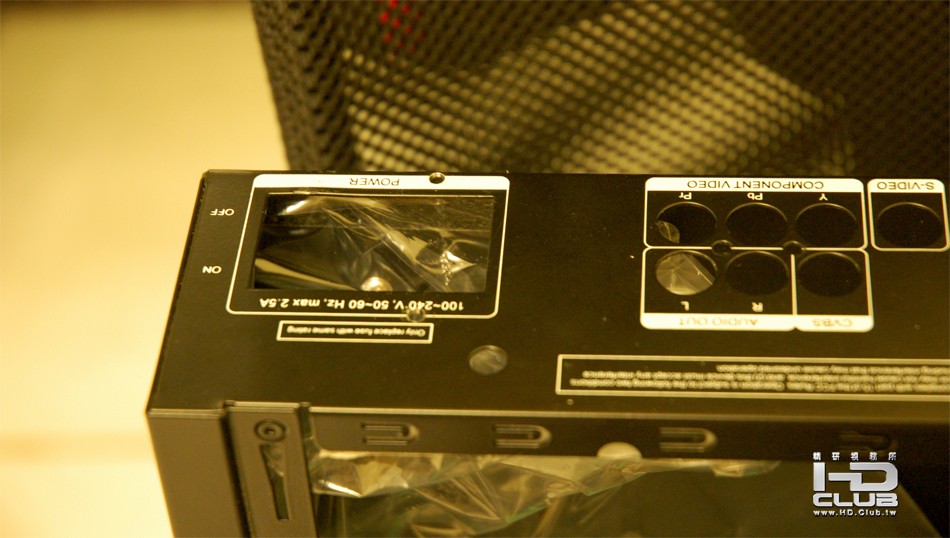

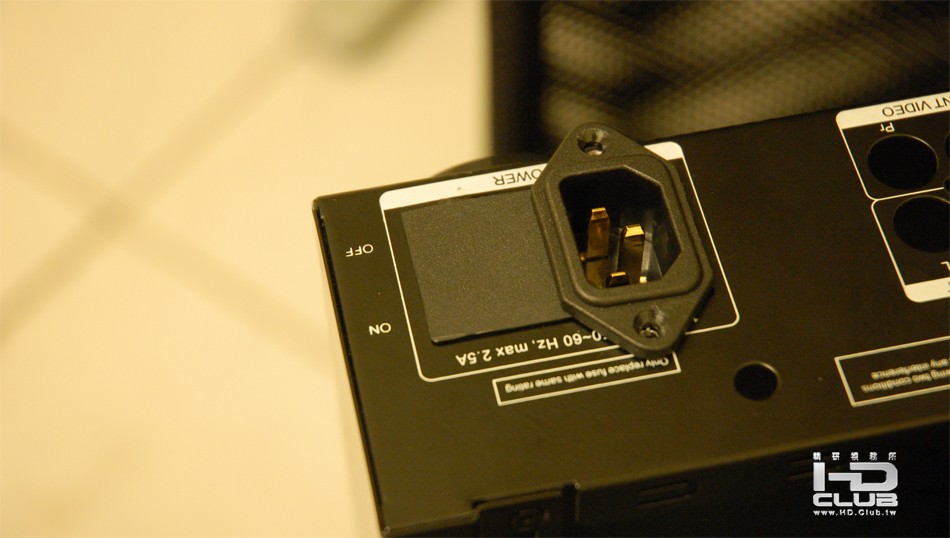

因為改機的關係，新的鍍金電源座並沒有辦法完整與原本機身的開口做密合，因此左邊破洞的部分順手撿來一塊破塑膠剪成方型，將他固定在電源座的側邊，求美觀與防塵就好。看起來還OK啦。


轉回到電源供應器的地方。將原本電源供應器的前端斷點母插頭整個解焊拆下。


用吸錫器將母插焊點整個吸乾淨便可以很輕易的將它拆下來，注意電烙鐵的加熱時間不要過長。


順利完整拆下露出孔位。


手邊剛好有之前自己DIY電源線剩下的餘料，長度很短僅剩10cm，剛好可以用來做為這次改機用的電源線連接。

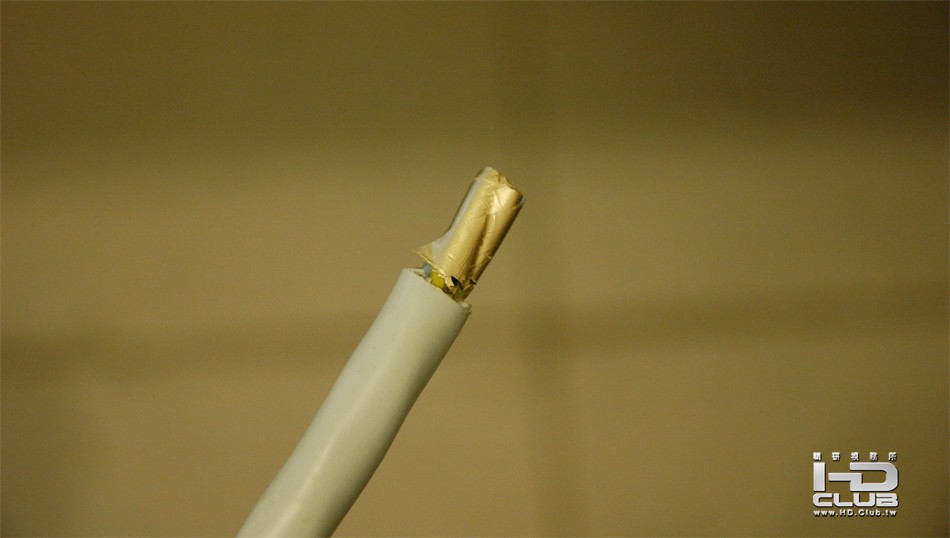

將外部的PVC皮剝除，可以看到隔離的鋁箔。

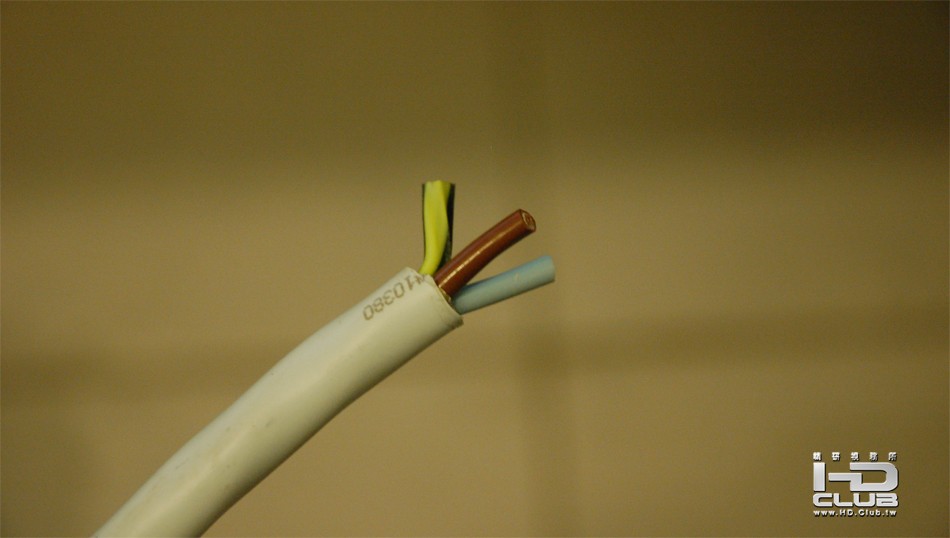

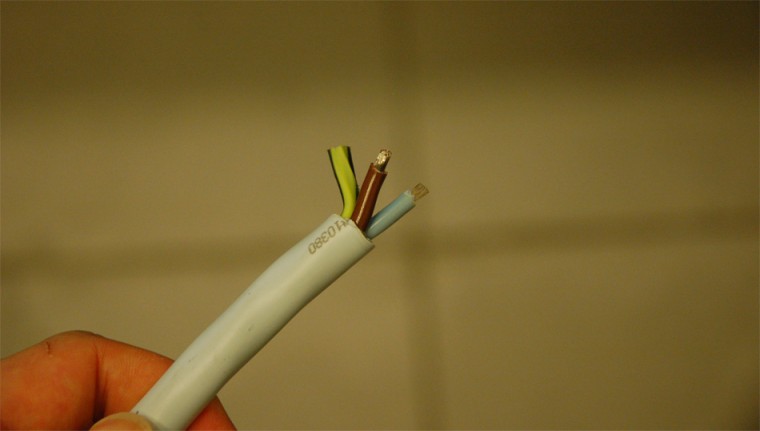

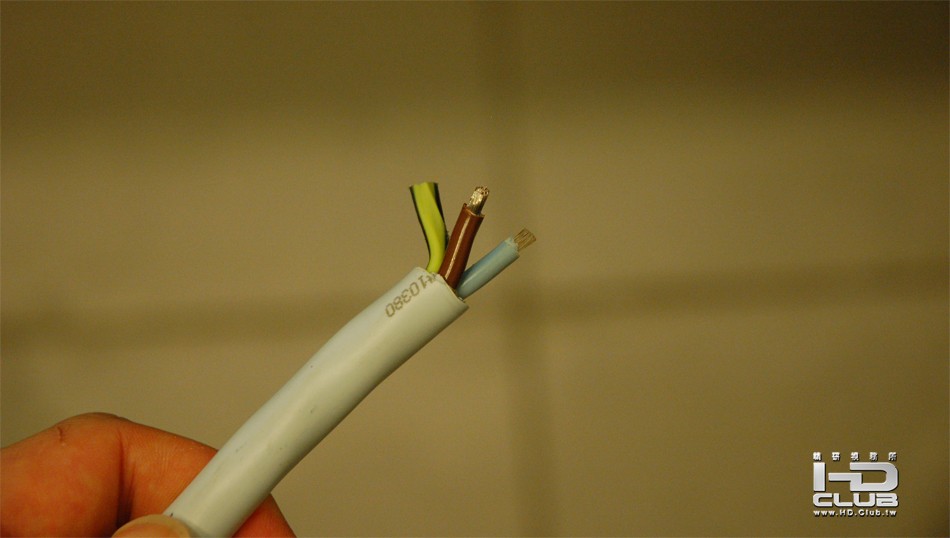

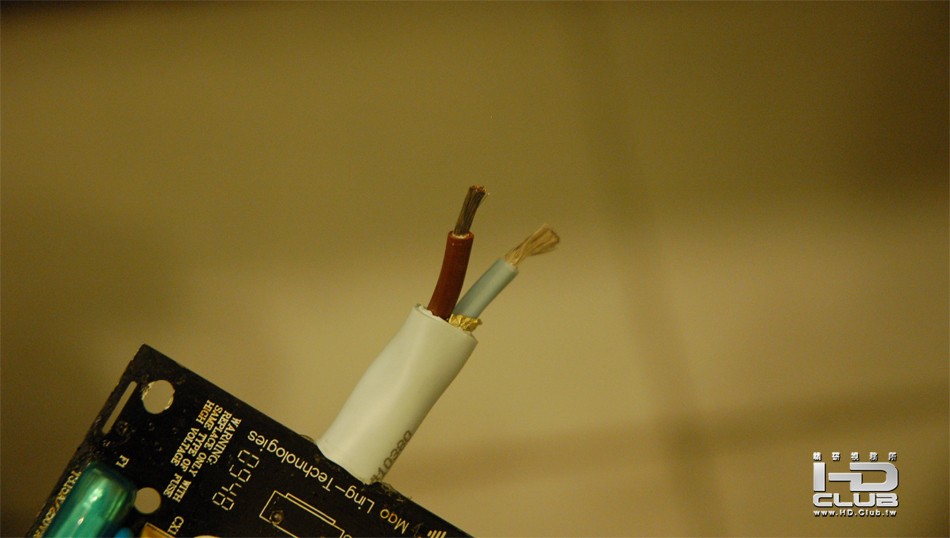

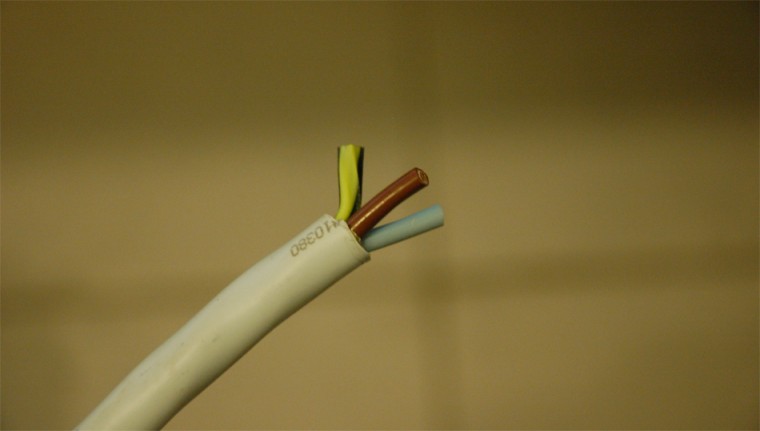

將鋁箔切除後，可以看到3蕊的線材。咖啡色那一條是接火線，藍色那一條是接水線，黃黑色那一條是接地線。接地線那一條因為長度不對用不到，僅須與PVC外皮剪齊保留在線材內部即可。


將火線與水線的外皮剝除，露出內部的線蕊。

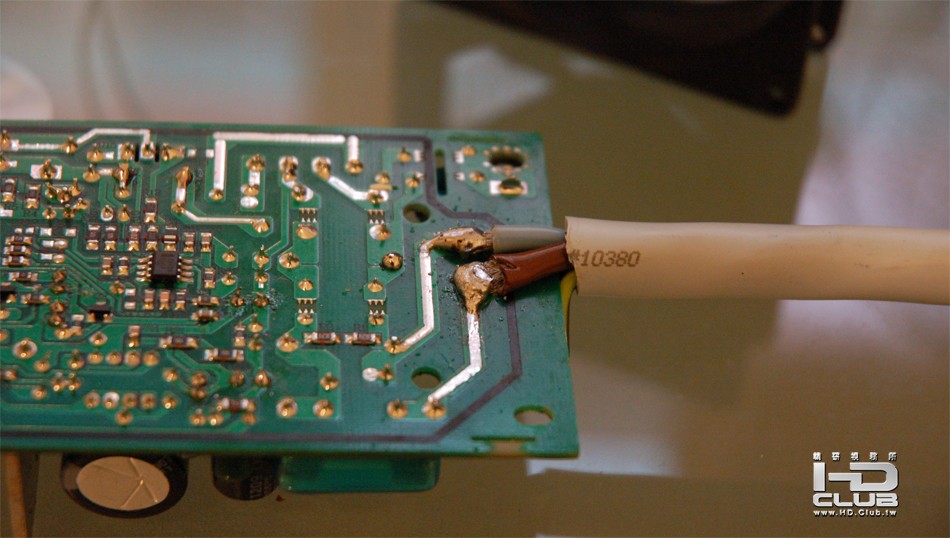

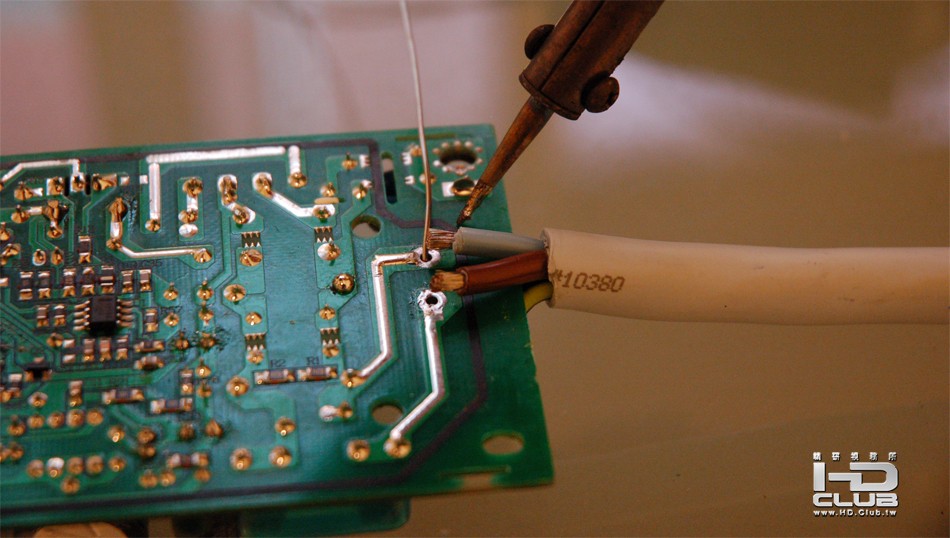

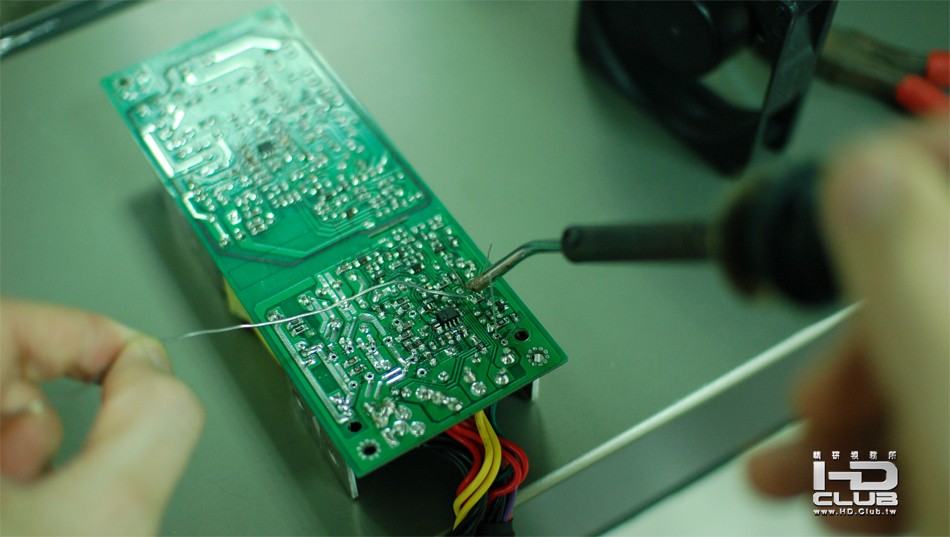

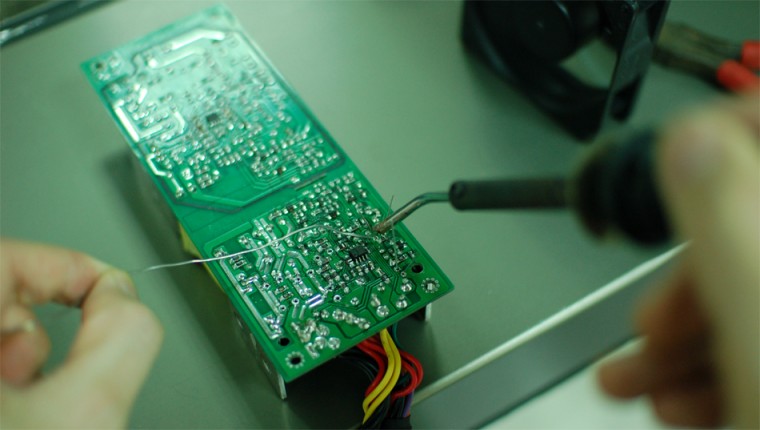

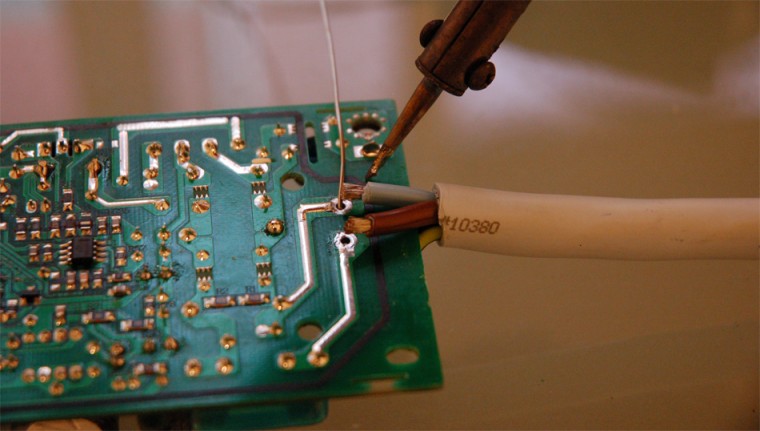

稍為扭轉整理一下線材內部的金屬蕊線，焊錫工作開始。因為線材的線徑比較粗，這裡採用直焊在PCB板上的方式如下圖。注意PCB上焊點與線材均要先行點錫以避免冷焊。


焊好的樣子。


將另一側的外皮也做剝除。

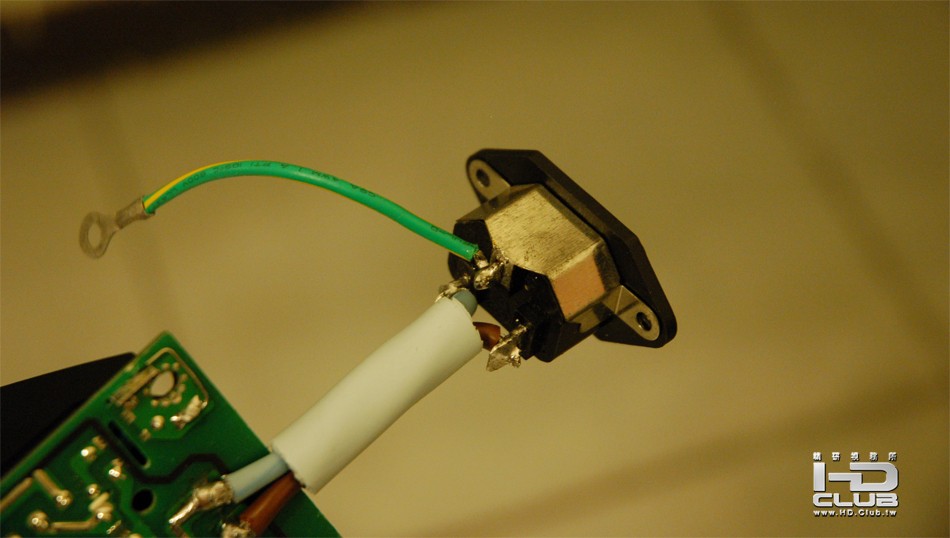

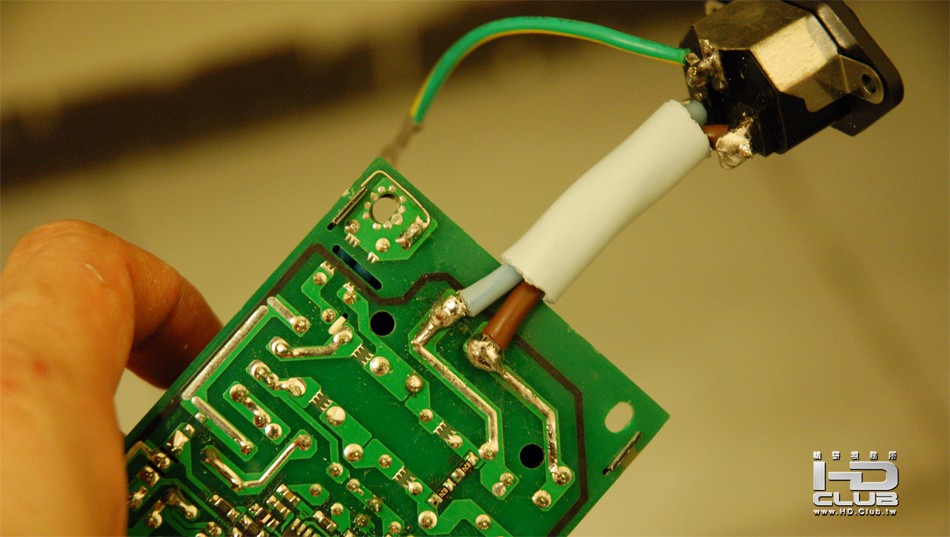

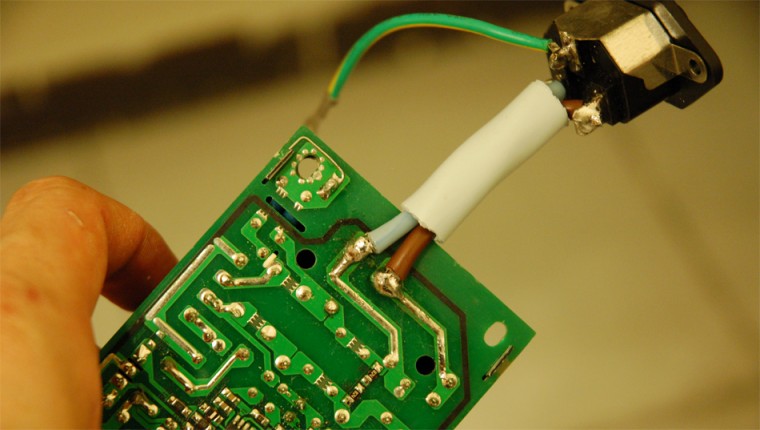

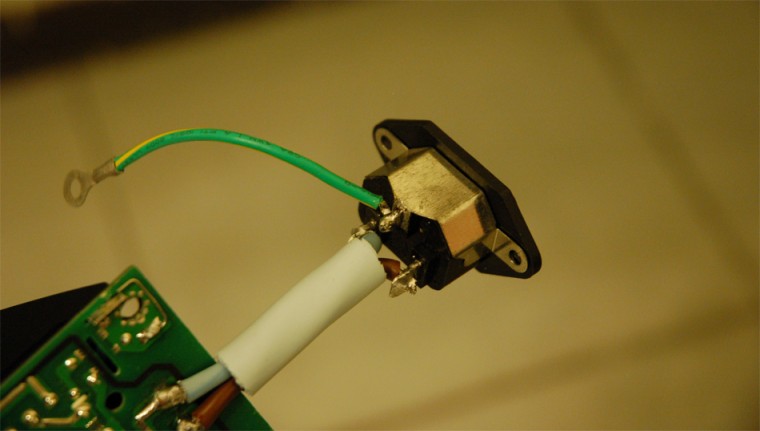

將鍍金AC電源座焊上，並另外焊一條接地線。


整個完成的樣子。AC電源線外部的接地外殼是筆者從舊的壞掉的PC電源供應器所拆下，這裡直接做轉移到電源座上，對整體的接地會有加強與幫助。



接下來是硬碟座的避震與散熱片的換裝。

LEON

硬碟座吸震與散熱片更換

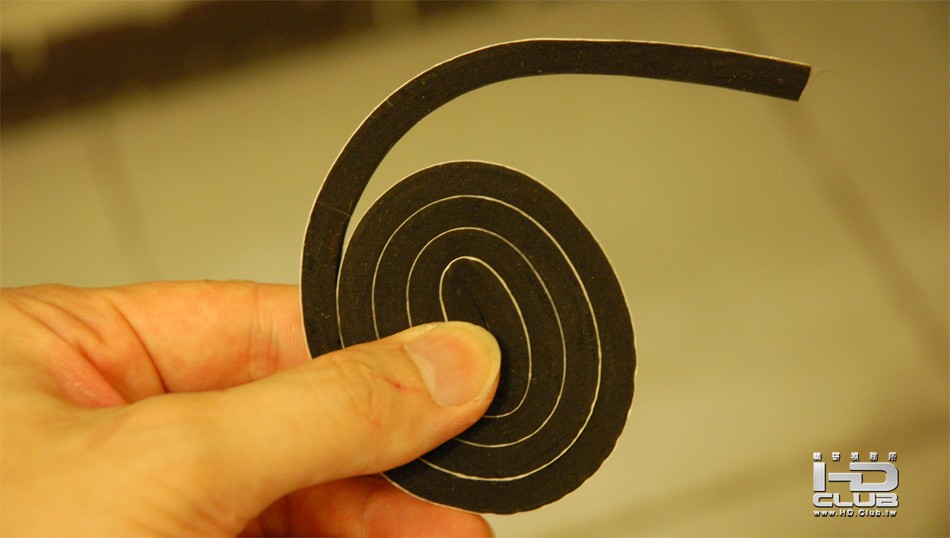

器材機身的主要震動來源之一是硬碟本身，因此針對硬碟的吸震筆者思考之後做了一些處理。首先是圖下的氣密條。這類泡棉式的氣密條很好取得，除了可以做氣密與吸音用以外，他還有做為緩衝材與吸震的效果。

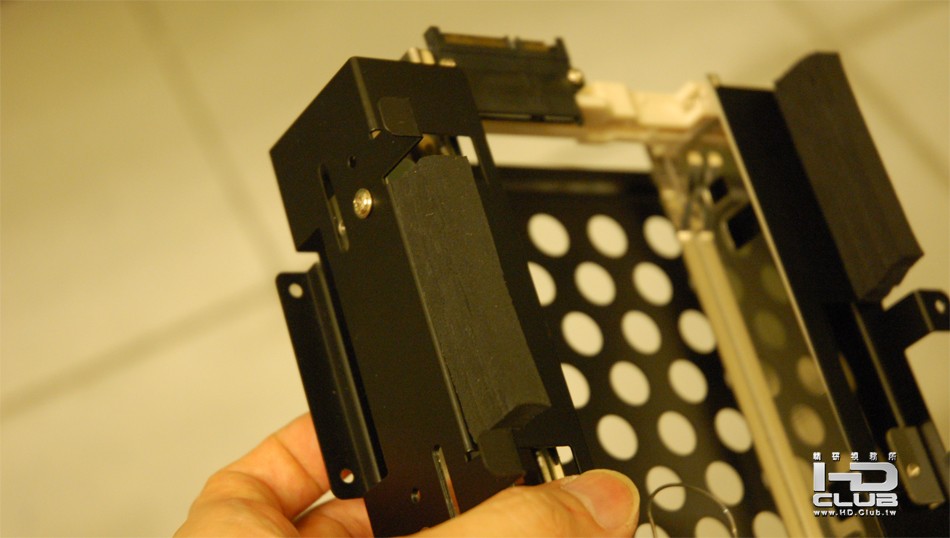

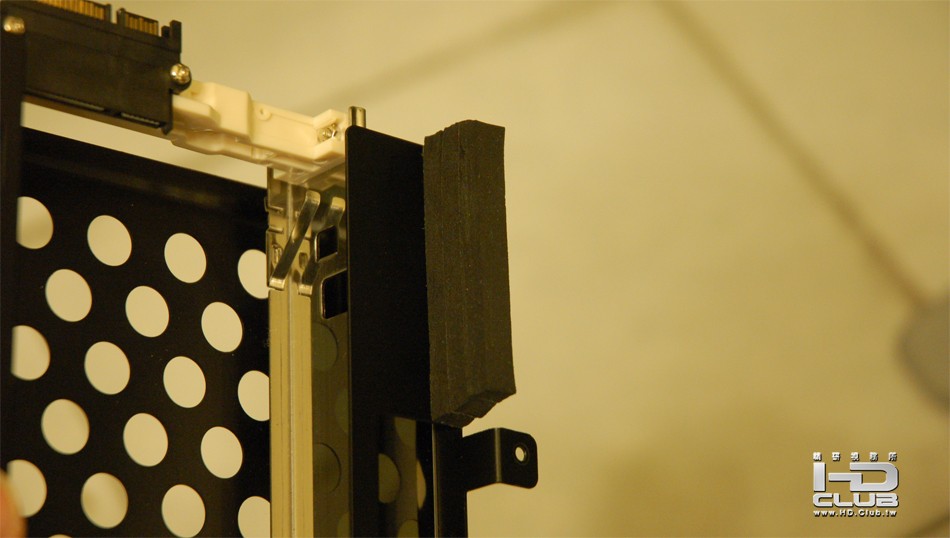

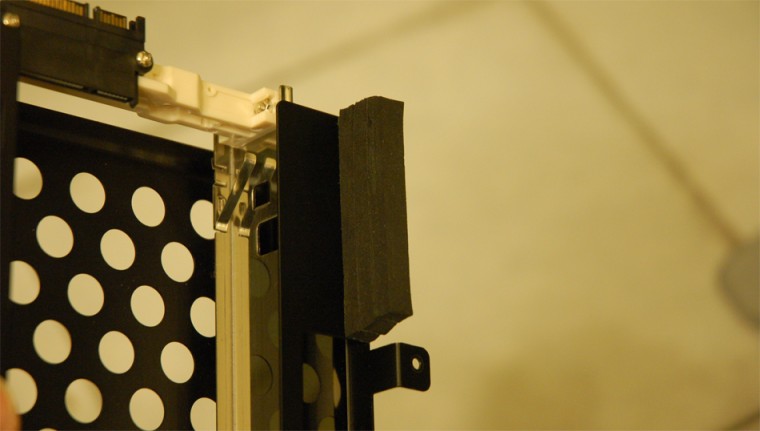

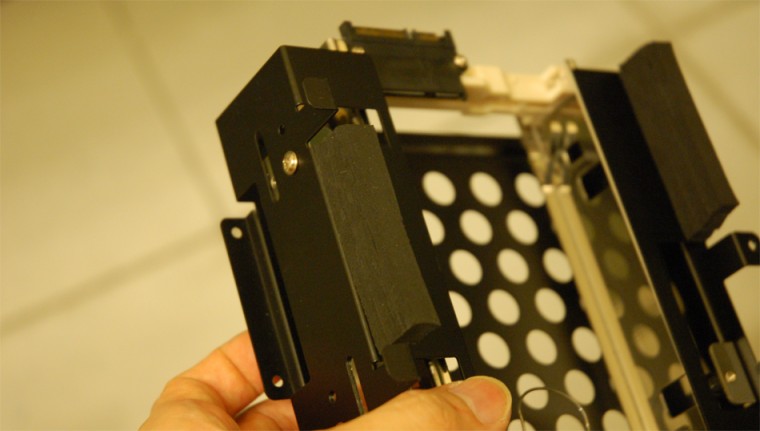

剪裁合適的尺寸將其貼在硬碟座下方。


另一邊如法炮製。

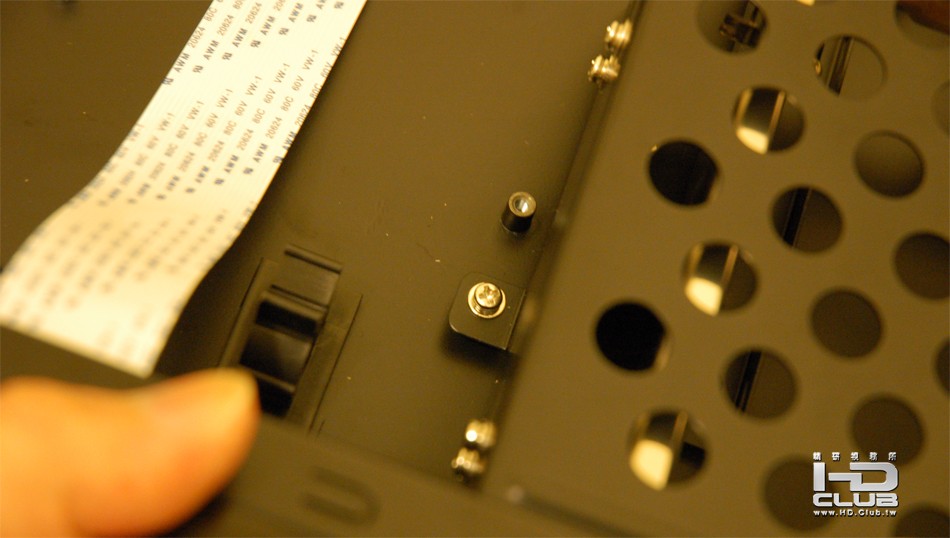

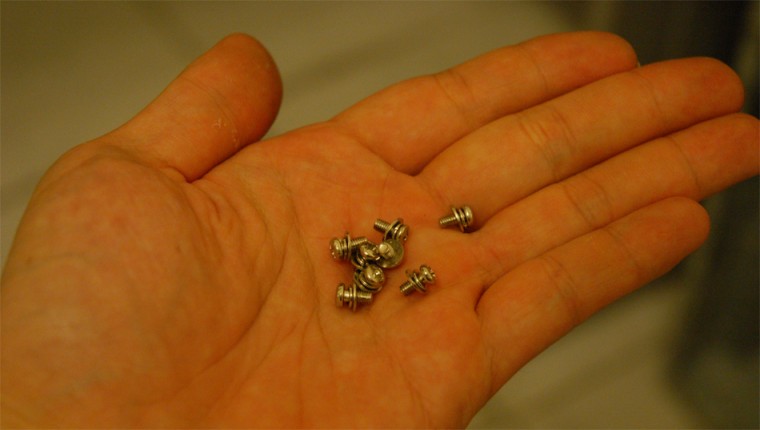

接下來是螺絲的更換。全數改用圖下帶有彈簧與華司的防震螺絲。這個螺絲的好處是可以控制上鎖的扭力，不至於讓螺絲鎖得過緊，同時中間的彈簧可以當做緩衝材減少震動。

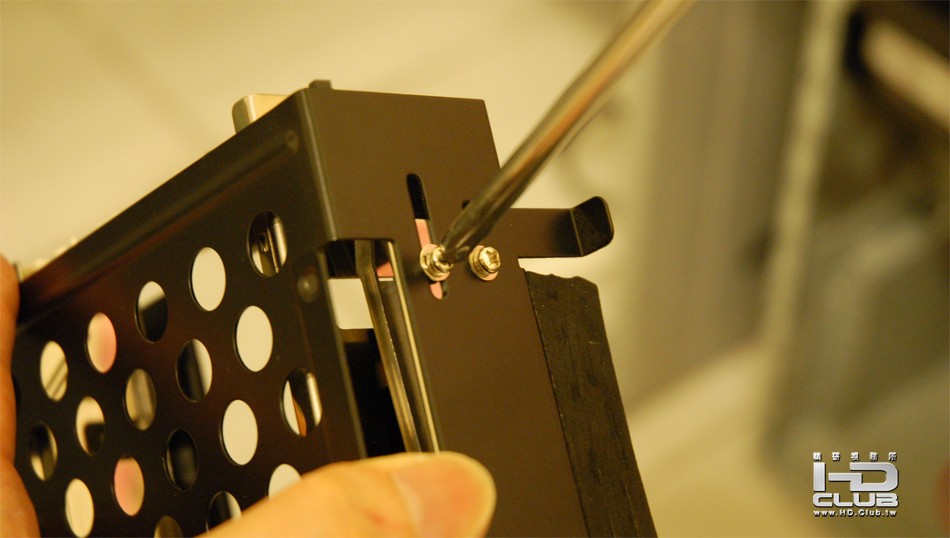

小心將螺絲全部鎖上，並注意調整螺絲鬆緊度。

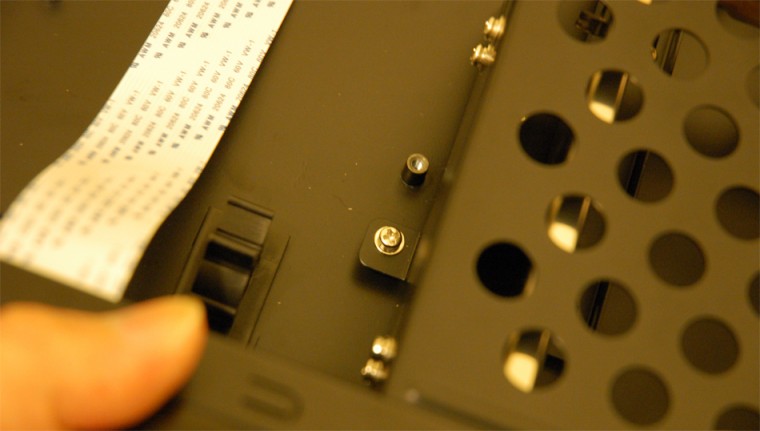

硬碟座下方的固定座也一樣採用此種螺絲。

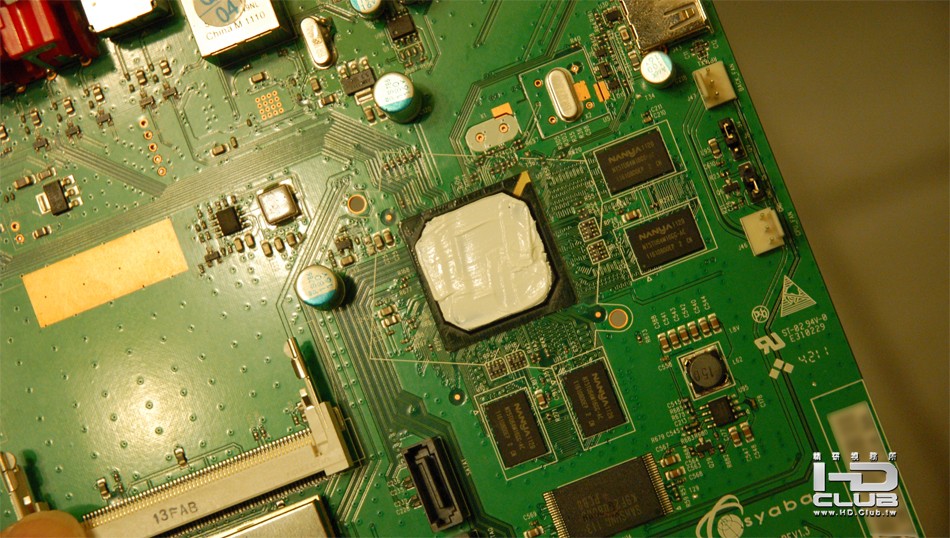

由於電源供應器與主板經過改機更換電容器以後充放電的效率很高，提供晶片組更多的power，隨之而來的是晶片組的運作溫度也更高了起來，原本的散熱片評估與實際測試以後已經不敷使用。考量到主動式散熱器上的風扇所會帶來多餘的噪訊與干擾，這裡筆者選用大型的被動式散熱片做替換。


將舊的散熱片拆下並清潔晶片上原有的散熱膠。之後均勻塗抹新的散熱膏。

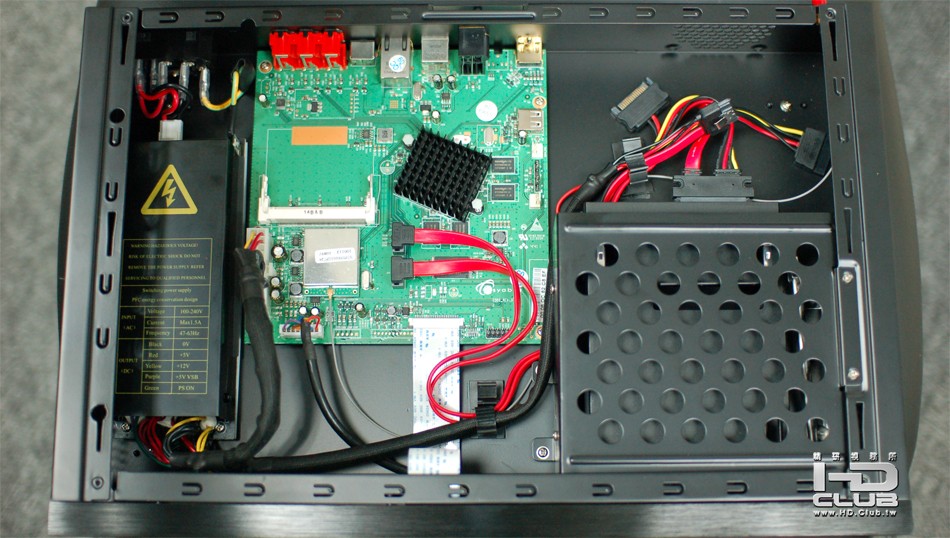

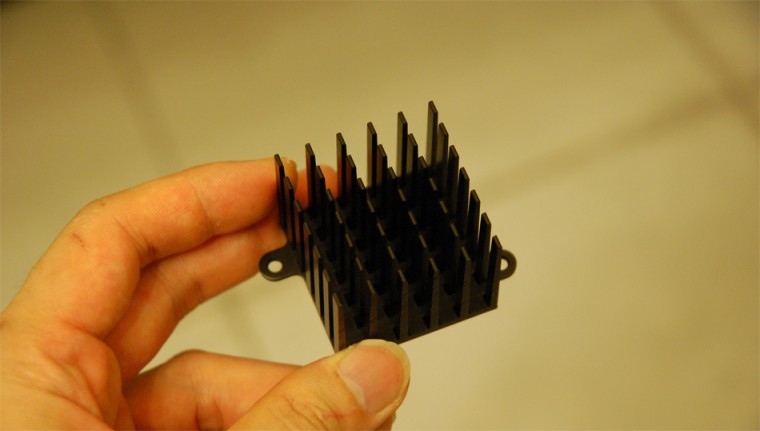

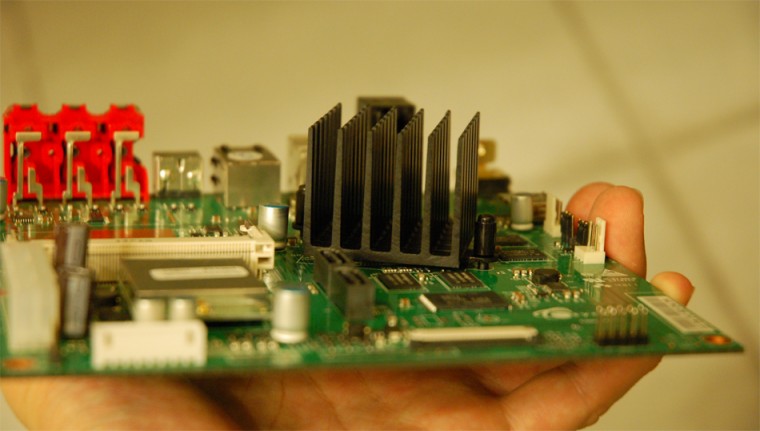

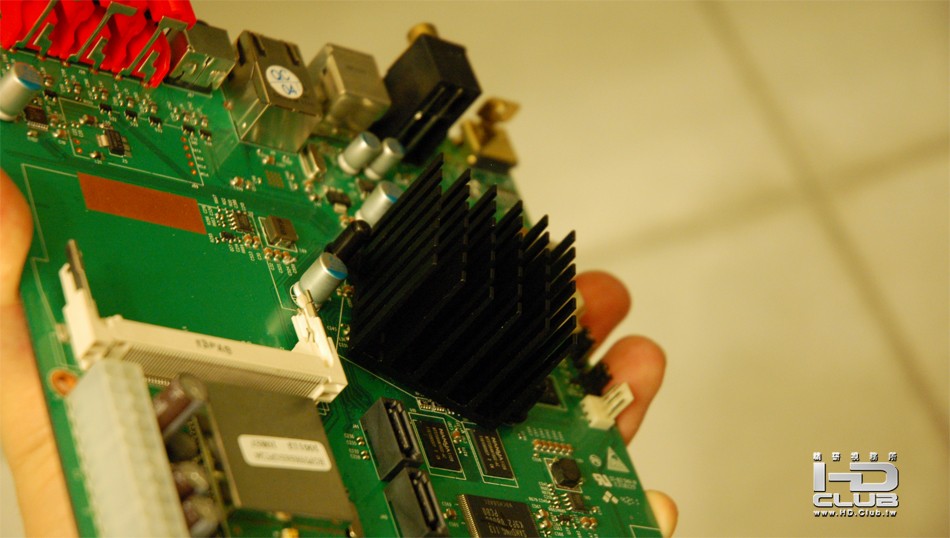

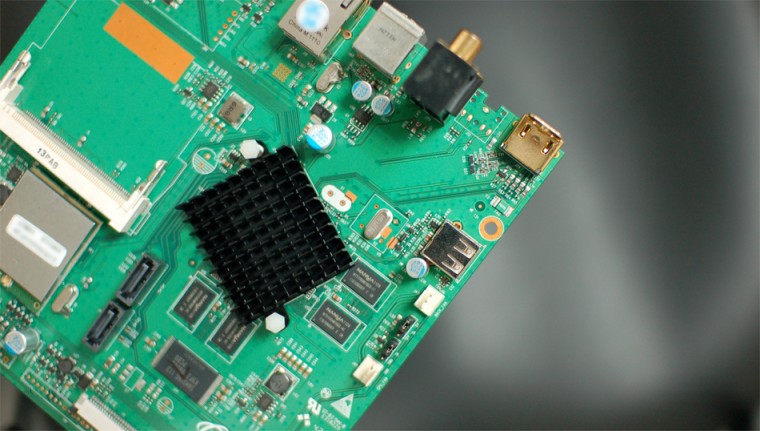

裝上散熱片，新的被動式散熱片高度與寬度均較原先之散熱片大上許多。不使用風扇可以對聲音與影像雜訊的減低有相當的幫助。


從另一個角度看新裝好的散熱片。



接下來是上機測試了。

LEON

調音篇

LEON

本文章最後由 LEON 於 2012-8-26 02:16 編輯

上機實測篇
改完機以後的上機實測篇的第一站是與Fred版主一同前往永和的鍾先生家。之所以會與鍾先生約測機器一方面是很高興有同好交流的機會，二方面則是由於鍾先生所使用的喇叭系統ATC SCM100。ATC SCM100有著精準，低失真的中音與豐富的低頻。鍾先生之所以會購買ATC SCM100的原因也是因為對其中低頻表現的喜好所致，並希望借重ATC SCM100的低頻量感打造5.0卻有豐富低頻的兩聲道與家庭劇院。

透過這次的測試可以知道改機版的C-300在ATC SCM100上的中頻以及低頻處理的究竟如何。

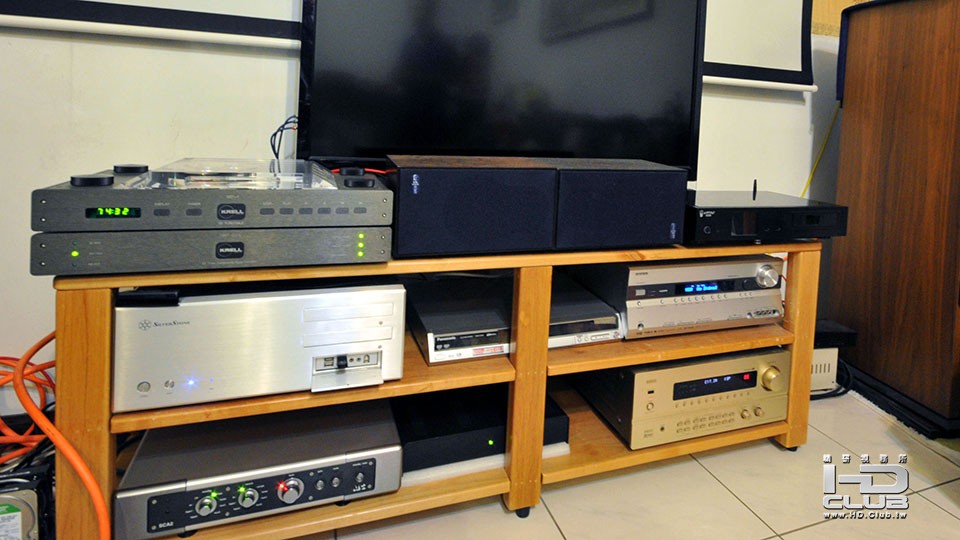

鍾先生家器材全貌

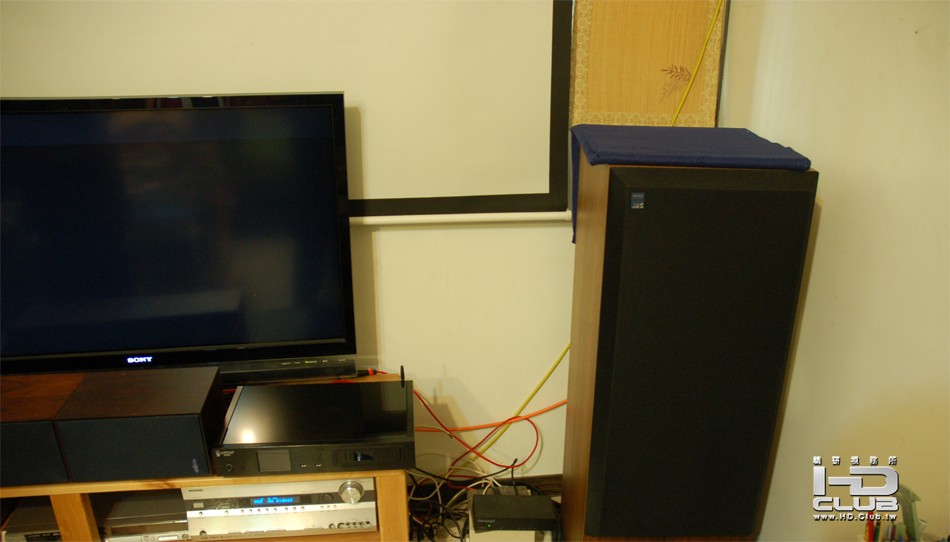

落地式的ATC SCM100，鍾先生所使用的是主動式的ATC SCM100，這一款單價較高，如果是被動式的則會需要相當程度的後級才可以發出好的聲音。

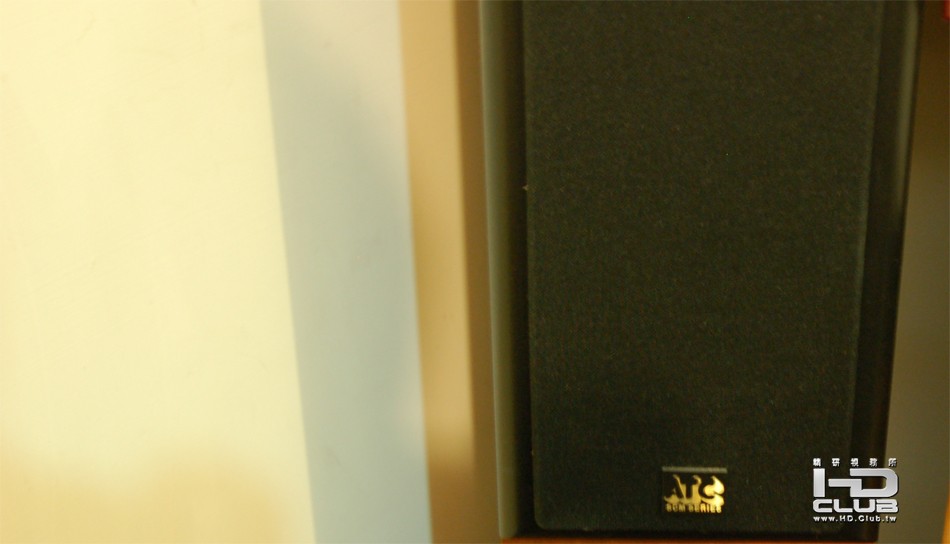

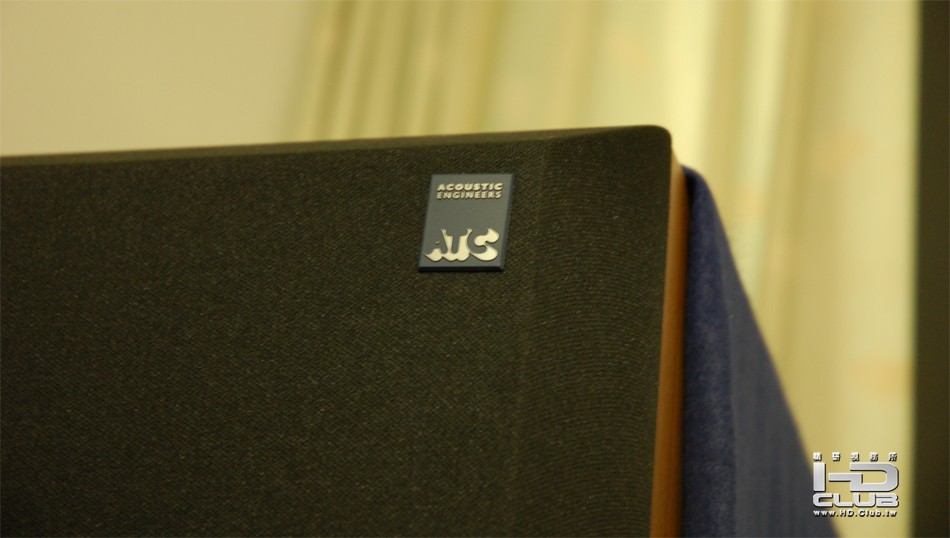

ATC SCM100近照。網罩的右上角有Acoustic Engineers ATC的Logo。


後置一樣採用ATC，但為較小號的SCM20。

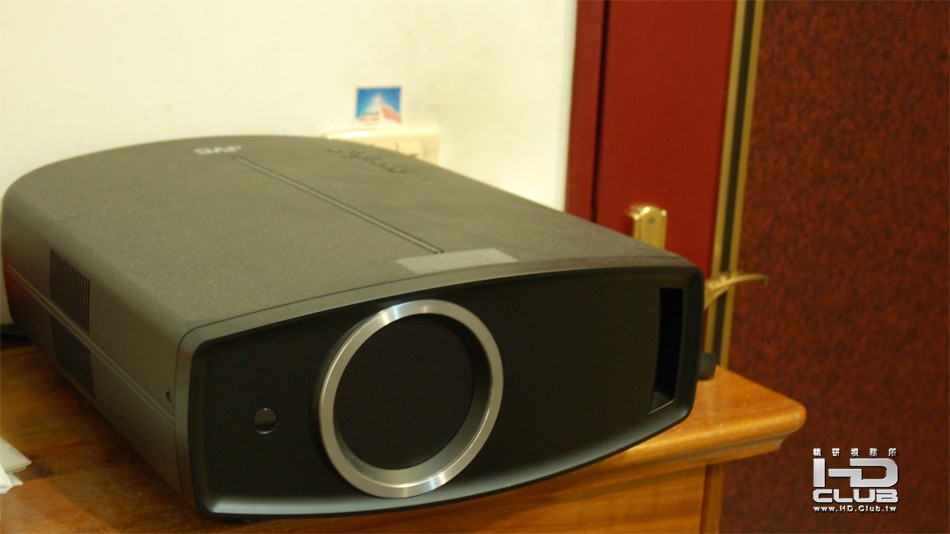

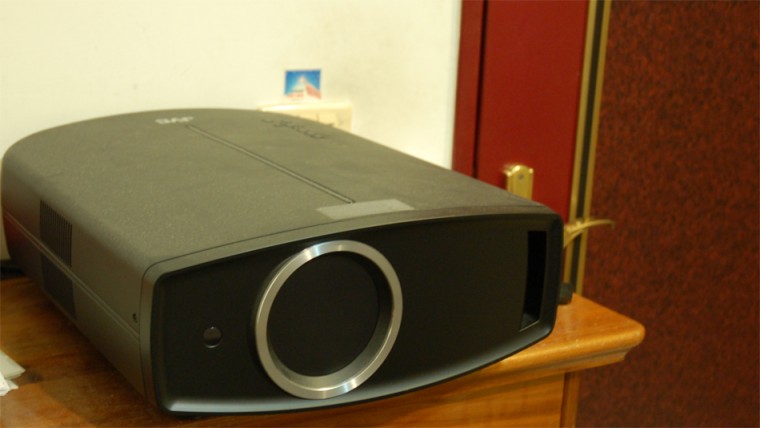

投影機使用HD250。

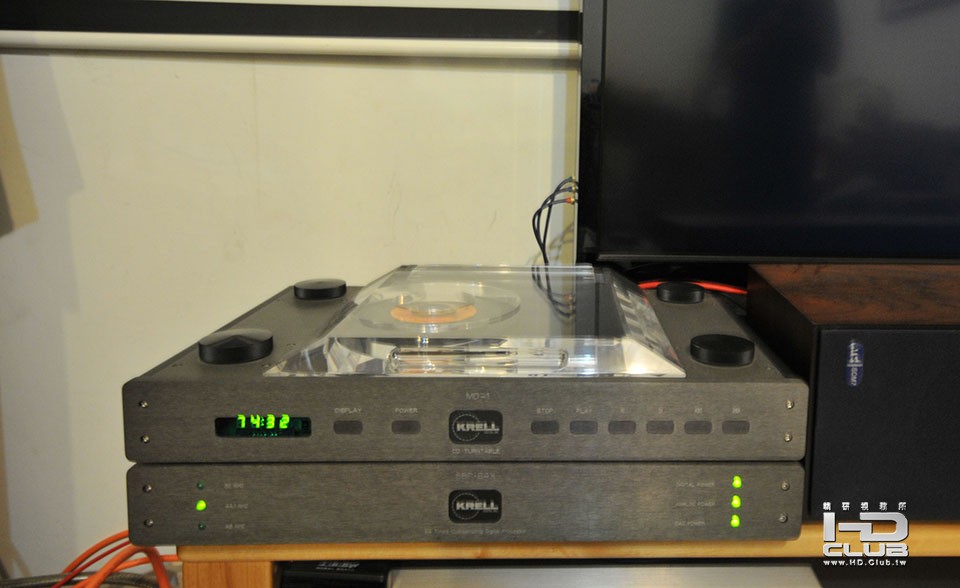

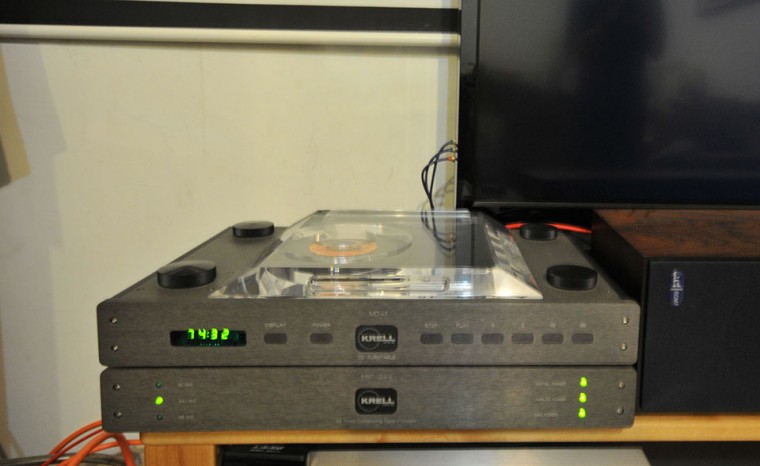

鍾先生聆聽二聲道所使用的Krell 轉盤與Krell D/A。

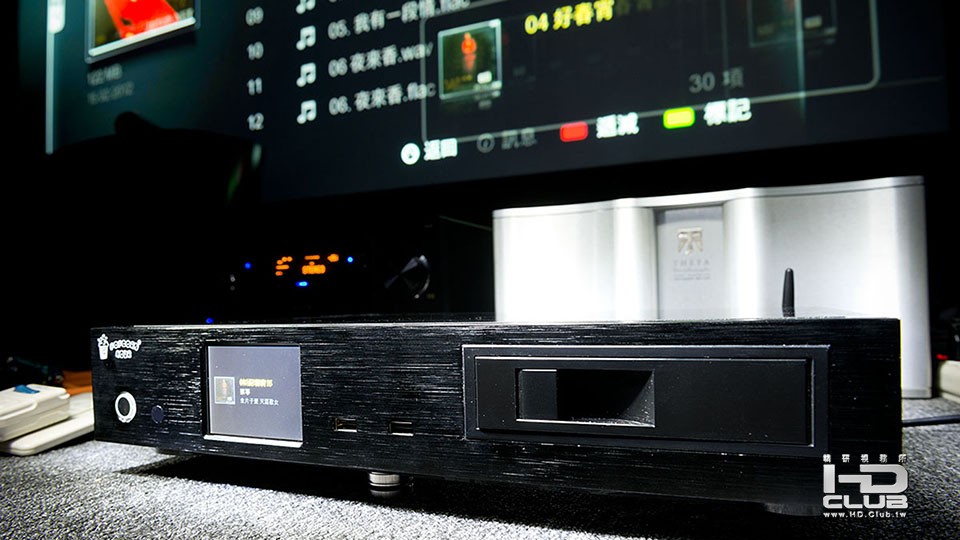

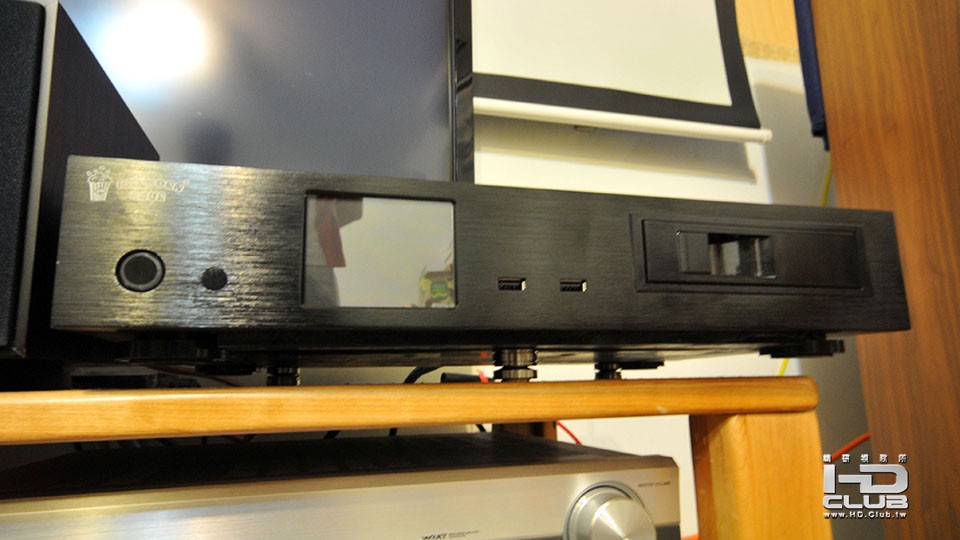

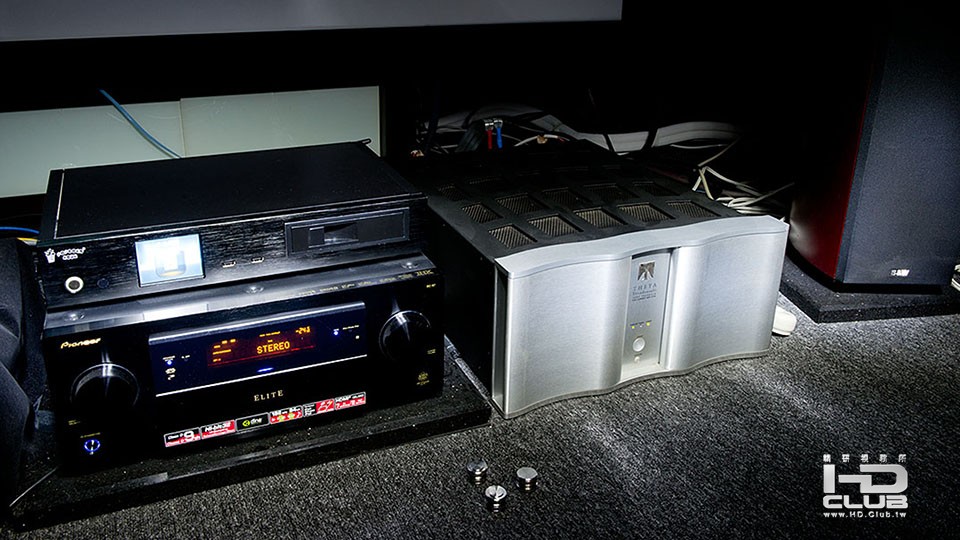

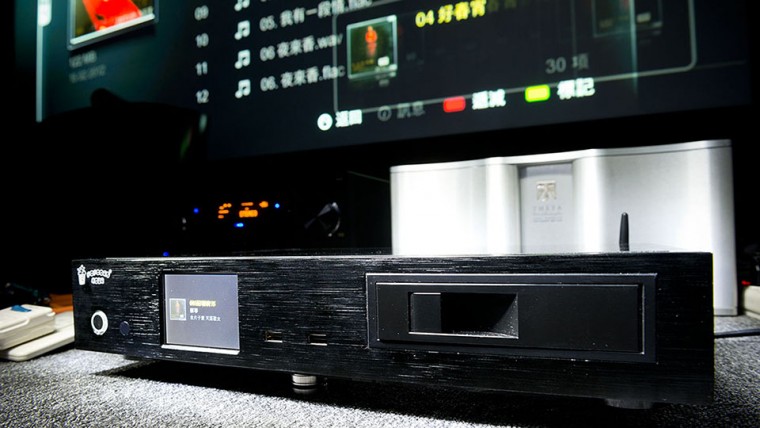

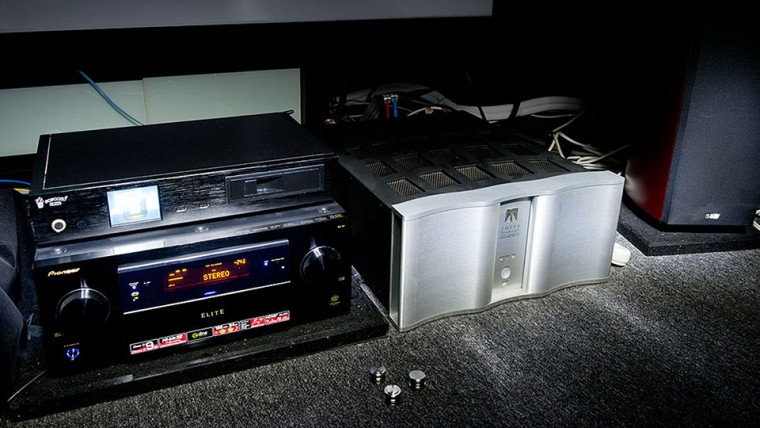

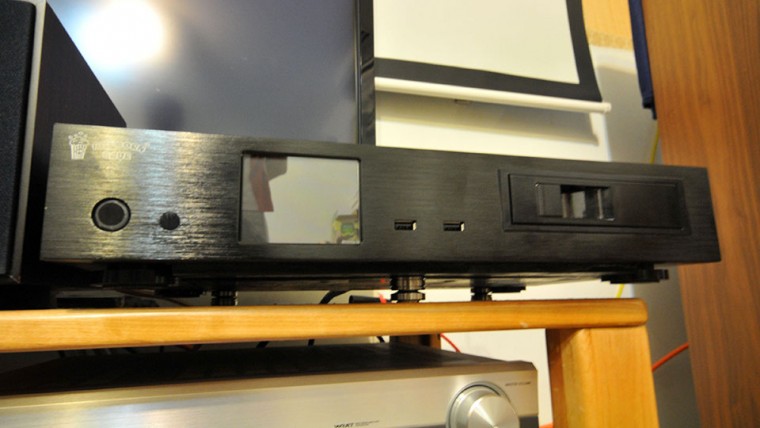

這次上機實測的主角－爆米花Popcorn Hour C-300。為了確認C-300聲音的走向與特性，在測試的時候分別上了角錐做A/B Test。最後採用角錐將其墊高。墊角錐對於聲音的影響在於整體的聲音會有更好的高度，高頻會更向上延伸，但低頻力道會相對減弱。如將角錐拿掉低頻的量會更多，但相對的中高頻的響應頻率則會相對被壓縮。然而角錐畢竟只是調音的輔助工具，器材是沒有辦法從0分墊完角錐就變成100分的。

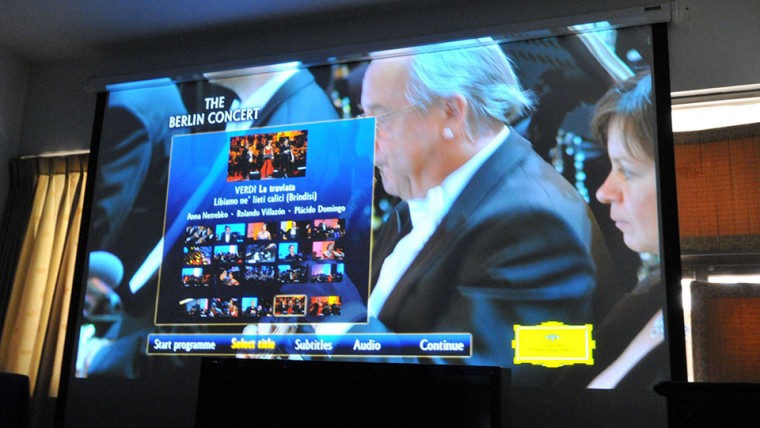

前面提到ATC SCM100聲音上的走向是偏中低頻，事實上任何器材要把人聲，也就是中頻的部分處理好並不是一件容易的事。測試的時候主要播放柏林露天演唱會以及多部音樂演唱會的BDISO，以鍾先生平常所使用的數位播放訊源作對照組相比較。

測試的時候C-300在聲音音場的表現，整體的音場較寬較大且聲音的包圍性較好，在擴大機音量相同的情況下C-300有著更高的聲音密度與包圍感，有如現場聆聽聲樂演唱的感覺。聲音底噪乾淨，聲音清晰且明亮，中頻的表現也因為電容器，保險絲以及AC電源座搭配的關係變得更豐富與厚聲，即便是已經墊了角錐，低頻所釋放的量感也仍然相對更多且同時收得更快。C-300的聲音表現在此搭配ATC SCM100上有著高動態範圍，速度快清晰與明亮的優勢。在中高頻與人聲的表現可圈可點。

本次使用ATC SCM100搭配C-300的柏林音樂演唱會所演唱演奏的杯酒歌是筆者聽過在眾多發燒友家中聲音最為均衡且感動的一次。感動所帶來的身體反應是騙不了人的。

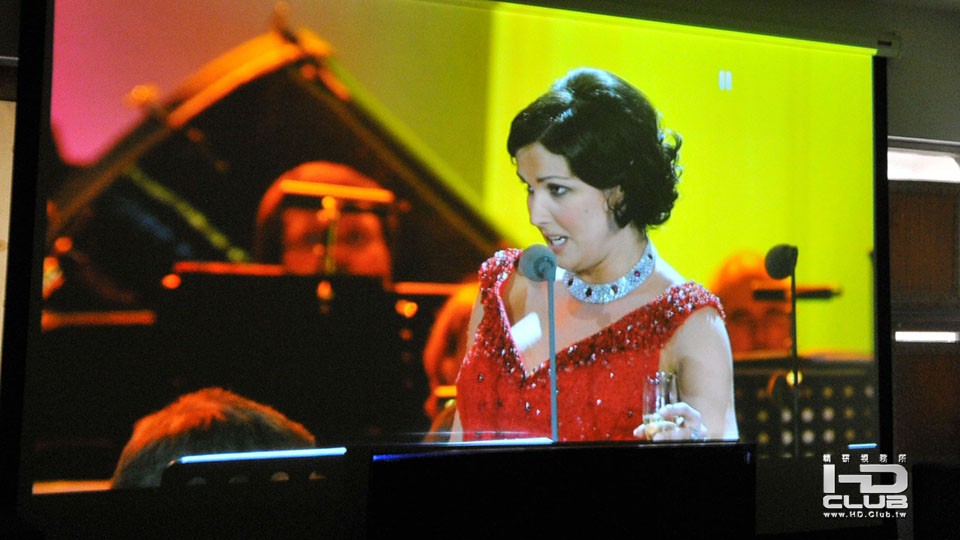

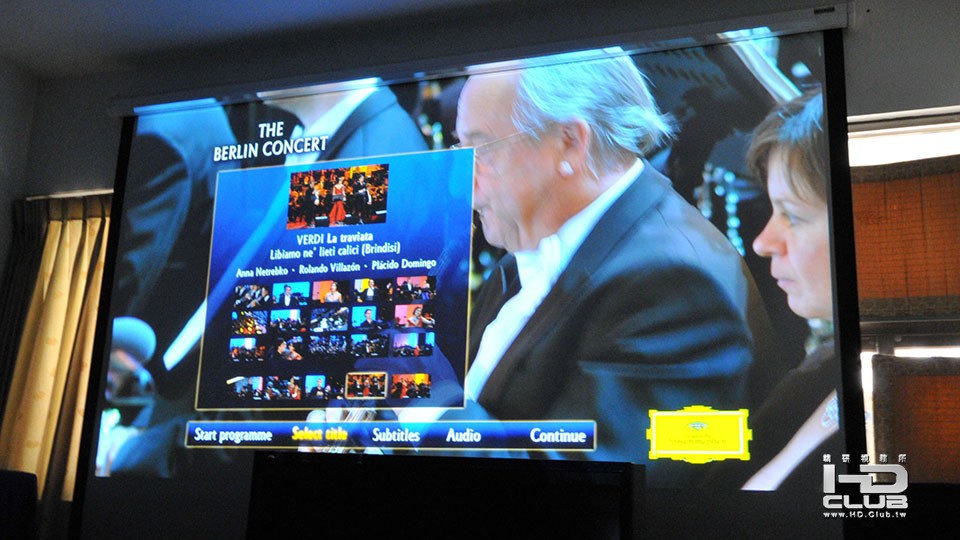

在畫面的表現上，Sigma 8647原本就有更好的補插點，反鋸齒與雜訊抑制。更換固態電容以後除了畫面更銳利以外也讓色域變得更寬。看下圖可略見端倪。

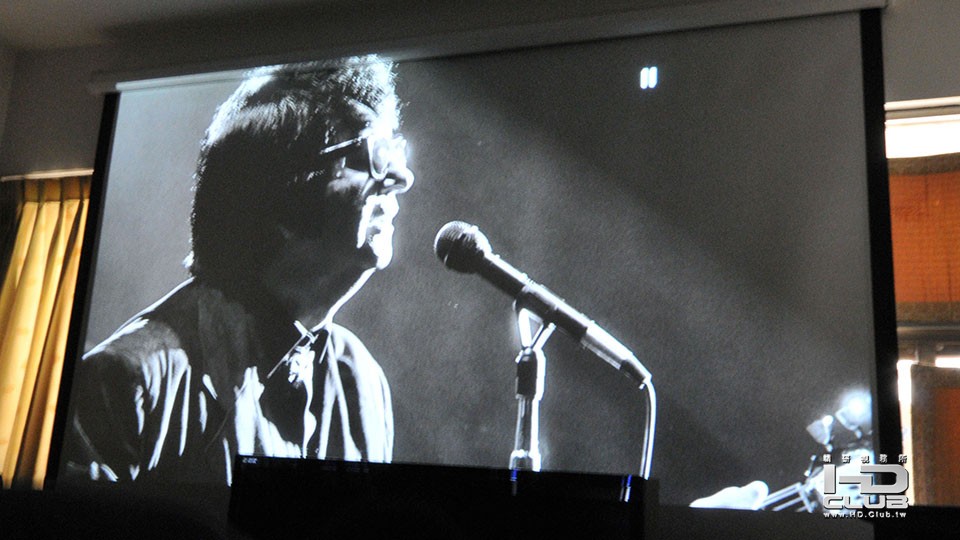

最後是播放怨曲歌王Roy Orbison的黑白巨星夜。早逝的羅依奧比森的嗓音有著特殊溫柔而堅定的音品，音響系統要將其音品表現得很好並不容易。在此C-300一樣播放出濃厚，乾淨的中低頻聲音且音樂感流暢。但因為ATC SCM100的特性關係，高頻所開始衰減頻率起始點較低，聆聽現場的演奏會隸屬於產生高頻的樂器包含電吉他／鈸／電子琴等等的樂器，會覺得少了一些現場感且較不活潑，羅依奧比森在副歌時候的喉音也少了那麼一點。但我想這些必須要歸類到器材的特性了，除非更換特性更偏向中高頻的數位前級（如Pioneer SC-57）該頻段與生動感才可更突出的表現出來。

LEON

本文章最後由 LEON 於 2012-8-7 02:40 編輯

上機實測篇_002

LEON

本文章最後由 LEON 於 2012-8-3 06:42 編輯

上機實測篇_003

Fred

本文章最後由 Fred 於 2012-8-13 22:30 編輯

鍾先生是小弟多年的好友，他本人是發燒級喇叭ATC的忠實愛好者，也算是資深的音響玩家，他這對ATC100主動式喇叭已購入一年多了，期間我也帶了不少同好前去感受其獨具質感的音色，享受一下ATC渾厚有勁的中低頻魅力，其中最令我難以忘懷的特色就是該喇叭渾然天成的低頻完整度 , 這點 , 很難在以劇院為主的5.1系統上感受的到

前一陣子，有幸參與LEON版主進行中的強化爆米花C-300改裝工程。然而這類的改機以提高聲音品質為目的，因此有需要針對此機的改裝成效進行客觀評估，為此小第介紹了我的好友鍾先生府上的ATC系統，以家訪的方式驗收成果。

這次的C-300改機體驗 , LEON版主已詳盡的介紹本機在鍾先生府上的試聽心得 , 在此就不饋述 , 而我們經過不同環境試聽的過程中 , 確實感受到有一定的實力 , 以電源為主的改造方式的確提升了整體的s/n比 , 與未改裝的C-300相比 , 在低頻的Q度 , 中高頻的細節都有顯著的提升 ,尤其是高音的圓滑柔順讓聆聽演唱會類型的BD軟體Live感更強烈...關於這點 , C-300在某些場合的音響系統上著實令人印象深刻!!

不過事實上除針對電源的優化之外 , LEON版主也請教了本站的訊源改造達人 , 我們進一步將C-300的底盤強化 , 而其他如上蓋的輕量化乃至於機身內部的佈線都進行了更吹毛求蚩的調音工作 , 至於角錐的運用以前一後二 , 前二後一的擺位用以滿足不同系統上對於低頻量感的控制 , 成效頗佳~

接下來的介紹是事隔兩週LEON版主帶上他改機後的C-300拜訪Jerry兄的B&W804系統
有關Jerry兄的家訪可以參考以下連結 ( Jerry兄的環擴已於今年初更換為Pioneer SC57 )
商業攝影師 JERRY 工作室及視聽室專訪

續下篇..

Fred

Jerry兄是國內著名的平面攝影師 , 本身也愛玩音響 , 今年初才將環擴升級Pioneer當代旗艦SC57用其做為劇院前級 , 根據小弟多次造訪他的經驗裡 , 更換環擴這件事最讓我印象深刻 , Jerry的視聽室自從SC57進駐後 , 音色改變頗大 , 大到讓我訝異 , 其原因在於 , 換上此機之後 , B&W804這對優質的主聲道喇叭發出更迷人的高音質感 , 所以我也與LEON版主相約 , 希望透過精改的C-300讓大夥一起享受B&W804美妙的音色~ 這次隨行的還包括真平版主與老查兄

前面小弟對於Jerry兄系統的美言確實是本人前兩次的體驗 , 話雖如此 , 但有些缺失也不得不提 , 其一 , 自從Jerry的intergar9.9前級退役後 , 我就不曾在此聽過B&W甜美的中頻 , 其二 , Jerry使用的重低音是評價甚優的威力登DD12 , 但在此中空隔板的空間裡卻難以發揮 , 在眾多的不利條件下 , 所幸高頻的質感高貴動人 , 還是值得一聽


在這個有缺陷美的環境中 , 要如何感受C-300改機後的實力呢? 我個人是希望藉由B&W804在此系統上迷人的高音質感襯托出LEON版主的改機成果 , 但可惜的是當我們一開始上機試聽後 , 卻是坐如針氈 , 尖銳如刀的歌聲頗為刺耳 ,這讓我極度懷疑系統被動過手腳 , 在沒有任何儀器的輔助下 , 我決定利用Pioneer強大的MCACC為其空間把脈 , 我以symmetry模式進行包括全頻相位控制 ,駐波抑制等等自動EQ , 並要求清場與絕對靜音 , 以杜絕所有干擾源

Pioneer的MCACC自動補正所花費的時間不算短 , 我們也藉機外出用餐 , 回來時系統已經顯示MCACC參數調整完畢 , 經Pioneer修飾過的音色不在尖如刀割 , 而且仍保有應有的動態 , 細節豐富 , 可見其精準度頗佳 , 以C-300在此地的表現來說 , 我們能檢視的部份還是以高頻為主 , 怨曲歌王Roy Orbison的BD是此系統的強項 , 各類樂器細節表現綿密 , 歌聲情感令人動容 , 現場氣氛營造的熱鬧非凡 , 而聽感上卻不覺得吵雜 , 依我過往的經驗 , 訊源越高檔 , Live感越好 , 這點C-300發揮的不錯 , 我們在這裡體驗了與鍾先生的ATC系統截然不同的表現


當天的試機也讓我收穫良多 , 我們在最後的時間以兩聲道驗收C-300播放音樂WAV檔的實力 , 以一台含改機不到兩萬元的高清播放機來說 , 算得上是有其價值所在 , 而接下來也希望LEON版主能再接再厲 , 繼續為我們報導其改機的體驗分享 , 就讓大家恃目以待吧!!

後記:
至於Jerry兄這裡 , 所使用的器材都是一時之選 , 雖然我們已經透過Pioneer的MCACC補正了其頻響 , 但聽感上仍然感受不到中頻的厚度 , 而其音場的結像聚焦也還有進步的空間 , 未來如有機會 , 若能藉助論壇熱心的高手們幫忙調音 , 我相信以Jerry兄器材的實力 , 該劇院系統一定能一舉跨入HI-END等級的多聲道門檻!!
