Panasonic最新旗艦3D 電漿電視色彩校正與心得

WEI

平面電視中有LED液晶派, 也有電漿派, 各有各的死忠支持者, 這次因緣機會有網兄給小弟測試他的新款旗艦PANASONIC 3D電漿電視, 當然就戴了雞絲去了

很多網兄比較電視就是到賣場比

這次我們不就賣場所有廠牌電視一致排開且無經過專業校正的方式比較（這樣的比較參考價值低而且有可能誤殺忠良）, 因為極有可能當時所播放的影片對一般大眾的眼睛會比較適合A不適合B, 但放另一片結果剛好相反, 這就是沒有經過基本的儀器分析與調整, 把比較的基礎站在同一水平上

例如, 我可能會喜歡賣場的某一台電視的明亮畫面卻不知已經曝光過度, 色彩偏移, 或者喜歡某台電視的對比表現但卻已經喪失細節

賣場的電視比較連基本的黑位準, 以及對比亮度都沒去設定, 你能期待你看到的是這台電視的真正表現？
好的電視會有足夠且強大的調整機制去滿足各種喜好與不同需求, 不同環境與觀賞習性的消費者（所以會有很多組預設值）, 弟的調整設備就可以調整數十種色彩定義,  但是, 要比較可能要先有個比較點, 這樣更能客觀分別出差異

我們這次一樣是以Rec.709 HDTV的色彩（電影導演所欲呈現的畫面色彩與階調的意圖）,這色彩在非廣色域的顯示器上也可以呈現

當然Panasonic在投影機上也有一個所謂的好萊塢畫質就是針對此色彩定義在色彩上做更濃艷與厚重的色彩呈現

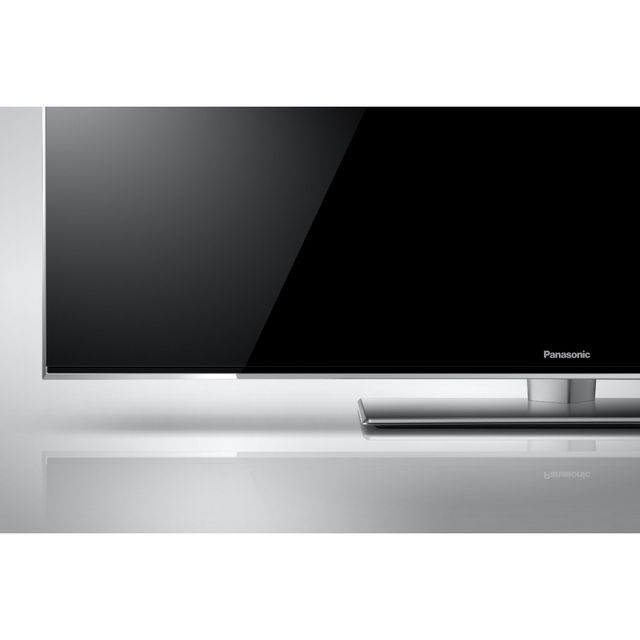

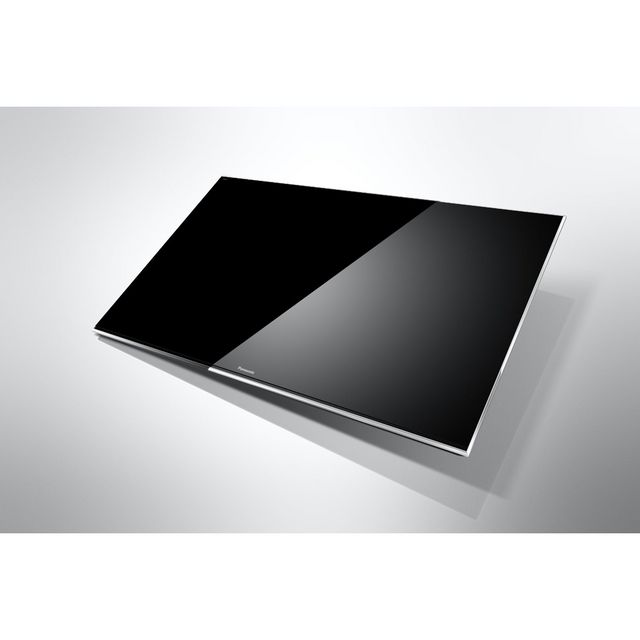

首先看看這台電視的外觀了, 電漿也開始往時尚家具的方向去設計了

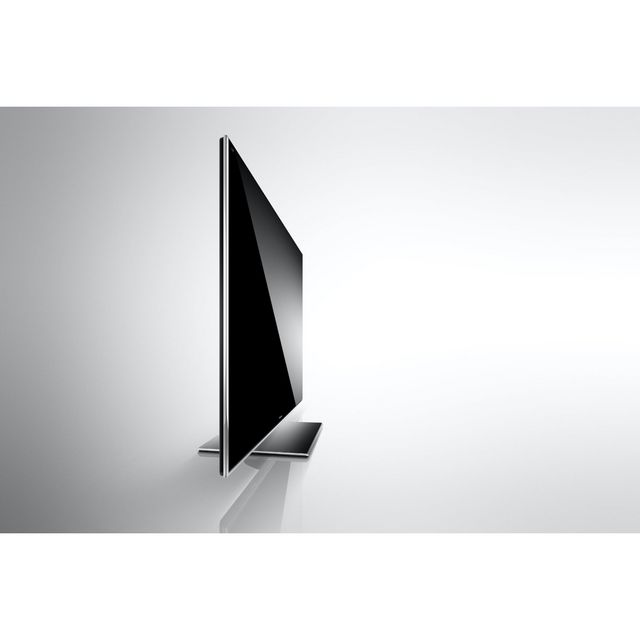

他的外面有一層銀邊, 但裡面四章一樣有幾公分的厚度, 所以原則上他不能算是無邊框（如LG 與 SAMSUNG), 是屬於一般邊框, 但整體上已經比以前的電視更薄了

[/B] [/B][/QUOTE]

WEI

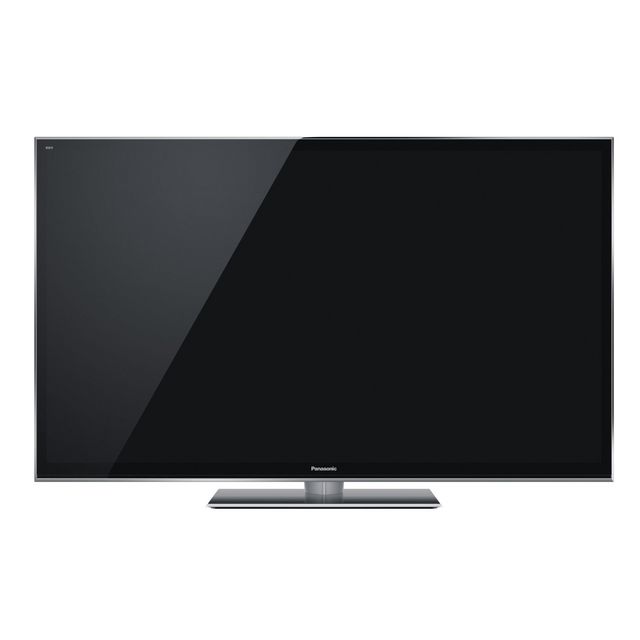

實機外型


此機竟然有THX認證的LOGO字樣, 表示出廠前經過調整, 我們來看看是不是經過認證後就不需要調整了


此機是賴先生提供, 賴兄已經用過HIVI調整測試片調整, 據他表示,PANASONIC真的暗位表現驚人, 但是 暗部細節一直跑不出來, 看煙火秀黑色背景下的大樓邊邊與窗框都看不見了, 更不用說路上車水馬龍的汽車與行人, 去動對比亮度反就會失去電漿的黑, 一直調不出滿意的暗位階調, 再來這組THX cinema電影值整體亮度實在太暗, 能否讓整體亮度再往上提昇

賴兄第二個問題是, 之前已經看傳統液晶電視（非LED液晶), 現在用PANASONIC, 感覺太暗（如果開燈時候看, 七組設定只有第一組比較亮 , 但這組亮的參數VIVID階調又是說不出的怪, 色彩濃艷過頭了

因為賴兄已經動過一些設定, 弟先把他調過能RESET的參數能歸0的規0, 但有些設定不能RESET並不知道出廠是在哪一個檔位家上網兄也忘記了, 也沒辦法, 調整儀器設備架上去後就先量測了

原廠有七種參數分別如下

動態VIVID
標準NORMAL
影像柔和（CINEMA)
THX Cinama
THX Bright Room
遊戲GAME
自訂CUSTOM

為了節省時間, 既然號稱有THX認證logo（也是網兄認為暗位細節有問題）

就先測量這組參數THX Cinema吧

首先以下的儀器量測試結果可能會因為儀器等級與播放機擴大機週邊與線材等的搭配不同而有所不同


量測保告出爐了

必須要稱讚Panasonic電漿, 色彩非常精準, 都在HDTV的方格落點內, 3D色管調一調應該沒問題, 再來就是整體6色的亮度過OVER也是需要注意的地方

色溫6000出頭看起來畫面真的有點太黃了, 往65目標邁進, 有一點, 即便色溫偏低一點（雜誌社量測值也約6000K), 但是整個10灰階的R G B 是相當水平的（值得稱許）, 這在LED液晶的出廠值少看到（必須要透過儀器調整才能達成）

gamma 2.4多, 針對很暗如電影院般的全遮光環境可以, 對於一般住家或者有點微暗的空間gamma 2.2應該會更適合, 加上網兄需要整體亮度更亮需求, 因此把量測到約19 fL（所以畫面太暗了）, 改成THX的35FL或者ISF的40到50的fL值吧, 以不造成眼睛疲勞與色彩變差為前提


以下是調整當天的調整印象, 僅供網兄參考

重新調整對比 亮度 電漿面板亮度, 黑延伸與黑位準, 過程中我發現有些設定畫面有overscan的問題（我不知是網友自己動到還是出廠就如此）

當我懷著開心的心情（原廠這樣有誠意80%的設定, 應該可以一小時搞定我與網兄溝通希望達成的目標設定吧）, 可以稍稍緩解弟調LED液晶電視的沈重心情（因為要調很久）

但當我打算進入THX-Cinema進階模式調整, 差點沒傻眼, 原廠未免太有自信了吧, 他並沒有獨立的色溫設定與色彩管理系統, 我查了所有七組設定, 只有最後一組CUSTOM可以進去做以上的進階調整

如果想要不同GAMMA 不同色溫  不同fL 與更精準色彩（ 豈不是要重新來過？）這也是THX-Cinema設定非常給他美中不足的地方

如果我想要再多調一組Panasonic的廣色域好萊塢色彩(色彩增豔, 看起來更濃郁與討喜）, 那我要放在那一組？他只有一組參數可以自訂色彩, 難不成每次要把數值reset再重新KEY進去？

不然至少其他設定也給我更豐富的調整功能, 很抱歉, 只有CUSTOM這一組值, 其他就是沒有.......

1: 在調整電漿整體亮度上, 如果提高面板亮度, 重新量測灰階, 色溫改變是一定的, 但會從原本水平的RGB, 變成非常誇張的高低起伏, 這也表示, 您必須重新調整10個灰階

也就是, 原廠並沒有對面板亮度由低到高設定後, 再去做GAMMA的灰階校正, 而且GAMMA是極度的不標準, 這也意謂了, 3D 6色色彩必須要重新調整了

所以網兄如果因為覺得電漿太暗, 而用VIVID這組比較亮的數值去觀賞電影（您可能必須好好重新調整參數設定, 否則他的GAMMA是極度的不線性, 色階與灰階的連續性是有問題的 ,除了色彩辨識率差, 物件的質量與厚重度也欠缺）, 尤其中亮度與暗場景電影表現最重要的地方（尤其約40%到80％這段）, VIVID這組設定值拿來是有相當大的問題

以下補上VIVID的GAMMA與RGB變化

如果在明亮房間觀看（如客廳有其他成員如小孩 安全起見） , 可以調整選擇更低的2.0左右GAMMA 甚至到60f L（在提高面板亮度後, GAMMA必須要重新用儀器定義與調整, 無法透過OSD的檔位去切換就輕鬆解決), 這也意謂 R G B Y C M 的色彩 色相 亮度要全部要重頭來過

問題又來了, 我只能在CUSTOM進階微調.......其他組完全不行做進階微調

WEI

待續

bolivar

請問測試的視台版的還是日規的,哪一系列??

stronjian

Kudos! Orz  期待後續...

bbbb604

可惜Panasonic設定CUSTOM只有一組非常的不方便，而且其他組的進階
功能又鎖住，維一美中不足的地方。

WEI

弟比較喜歡調整幅度大且設定組多的電視介面, 這樣碰到不同訊源可分別設定調整, 調整功能強大還可以修正播放訊源的誤差

WEI

bolivar 發表於 2012-9-9 15:11
請問測試的視台版的還是日規的,哪一系列??

測試的是美規最頂級VT50系列

WEI

bbbb604 發表於 2012-11-28 22:03
可惜Panasonic設定CUSTOM只有一組非常的不方便，而且其他組的進階
功能又鎖住，維一美中不足的地方。 ...

就是這樣. 然後想要調又不給你調, 弟看到某些奇怪的灰階或者色彩解碼有問題, 想調還不能調呢

對了, 這次上了美國ISF最新版的2D/3D電漿的調整方法不僅視窗要用小視窗, 最後也要大視窗去做驗證, 儀器用好一點的, 不要用塑膠外殼的（因為怎麼調都不準), 用類似K10或者鑄鋁的調整儀器較好

友山

首先都没说明电视校准的环境。电浆电视的暗部细节与环境光线关联很大。

WEI

來一份之前威德THX調整團隊的PANASONIC旗艦電漿調整報告書

因為之前都是用ISF的調整使用軟體, 這一份就用THX所使用的調整軟體

小弟喜歡研究這兩套軟體的差別, 也買了不少調整硬體來驗證, 有些硬體只有其中一套可以支援, 某些硬體對某些特定機種如SHARP LG等等都會去做特別修正與支援對應）

全台最瘋狂蒐集調整儀器的應該就是小弟了[:P]

THX跟ISF對調整的硬體在針對不同顯示器都有建議初 中  高階的調整設備

不同機構, 不同軟體, 建議的方向與調整步驟與重點還是有點小不同

不過對應不同顯示器, 不管用哪一套軟體（再搭配上硬體）,個人認為調整只能靠經驗（排除遇到問題的反應）,調整步驟倒是沒有一定固定的順序

不過還是要小抱怨, PANASONIC的調整介面OSD很快會出現遮到調整儀器階收自電漿的測試圖形訊號, 如果儀器等級不夠高（還沒收光完畢 或者線材連接太長）, 調整可能會調到瘋掉

灰階的誤差從7多到0.多（這是一段艱辛的調整過程 ）

綠色偏高, 紅藍色不足, 難怪PANASONIC電漿時臉有菜色^^

調整前後6色 調整前後是否更接近電影導演欲呈現在家用顯示設備上的色彩

調整前後6色 色彩 色相 亮度的誤差值

色域落點幾乎完美

gamma 也接近2.2. 看電影時燈光控制一下, 電漿的黑位對比表現會如同小型電影院般喔, 優異的黑位帶來扎實的厚重度與物件的重量感, 這如同在投影機界黑位 對比表現也是表現當優異的JVC
