DIY我的擴大機散熱風扇(鼓風扇 or 蝸牛扇)

SinMan

本文章最後由 SinMan 於 2012-10-1 21:18 編輯

每個廠牌的擴大機發熱程度不一, 加上一般如果是放在客廳的影音器材櫃裡面
散熱程度也是頗為擾人的一小環
有些人的櫃子空間本身就足夠散熱, 有些人的散熱空間則不足
小弟個人的器材櫃, 置入擴大機之後, 只剩下27 mm 左右的空間
每次使用約20 分鐘之後, 機殼的溫度雖不至於燙, 但是在冬天裡面是何等的溫暖啊...

參考過各為前輩的散熱方式, 幾乎都是外掛 NB 的散熱座 or 小型的USB直流風扇(DIY改)
但是無奈我的空間只有27 mm, 上述的散熱方式都是平行風扇軸向的...這樣對我來說, 熱氣並不會完全的排出櫃子
散熱效果也大打折扣!!

後來在公司看到一種俗稱蝸牛扇的風扇, 散熱方式是垂直風扇軸向的...可以將熱氣排出器材櫃之外
我想這個對我來說, 應該是比較恰當的風扇, 網路上終於找到 20 mm 的鼓風扇
剛好可以放進我剩下的27 mm 空間內, 下訂三日後收到物品, 嘿~~~真是太棒了 !!

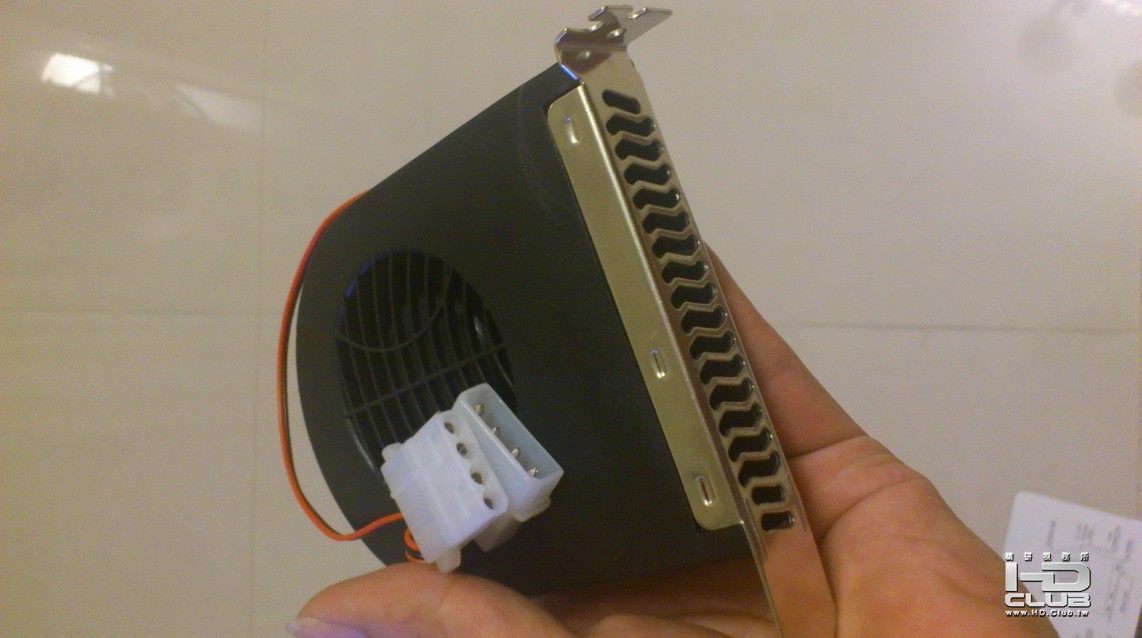

物品拆開, 這個尺寸不賴...不過要兩個才夠....

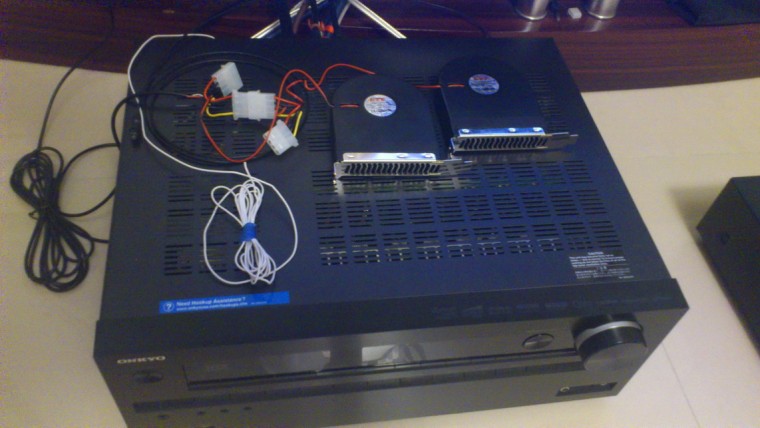

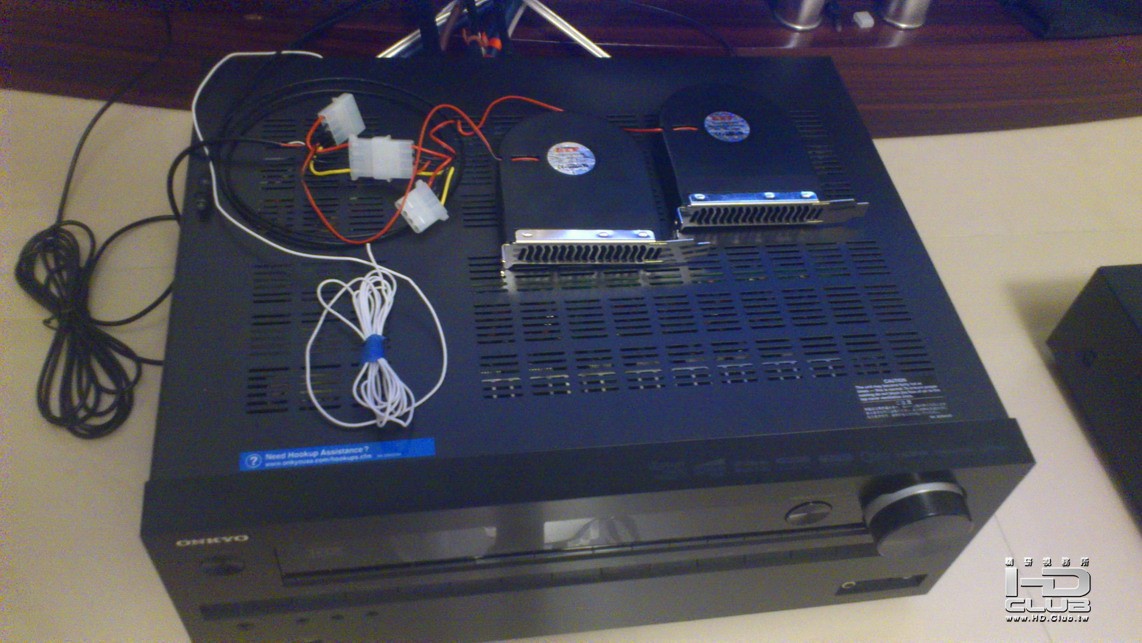

整個擴大機的發熱區域大概是這個位置, 所以就放這裡囉~

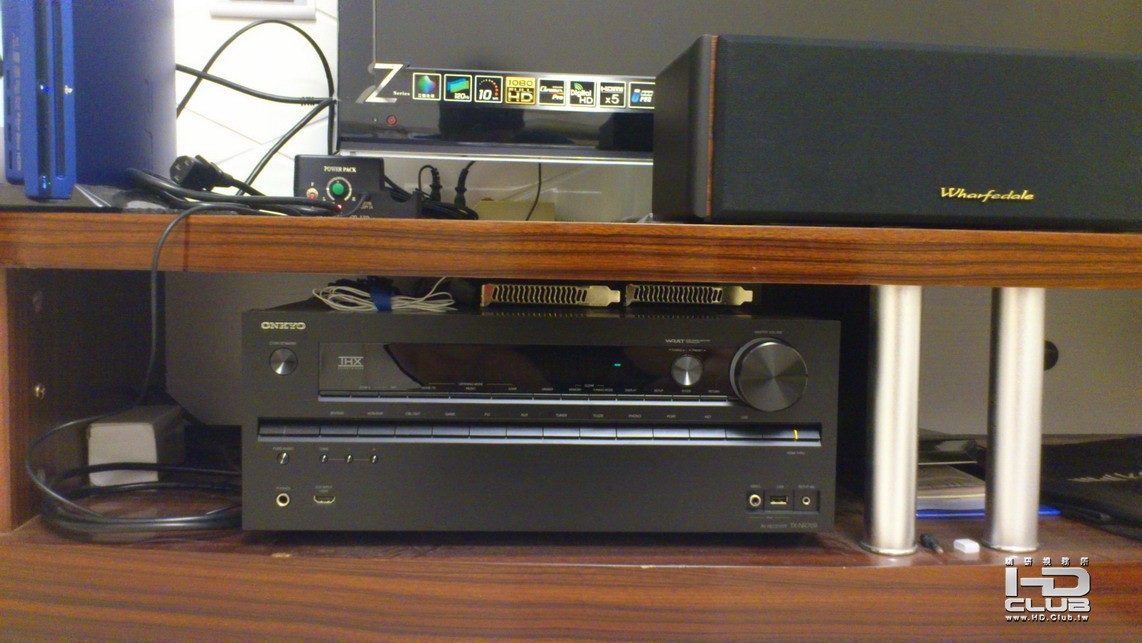

放好之後, 塞進去櫃子裏面~~嘿嘿...將將好

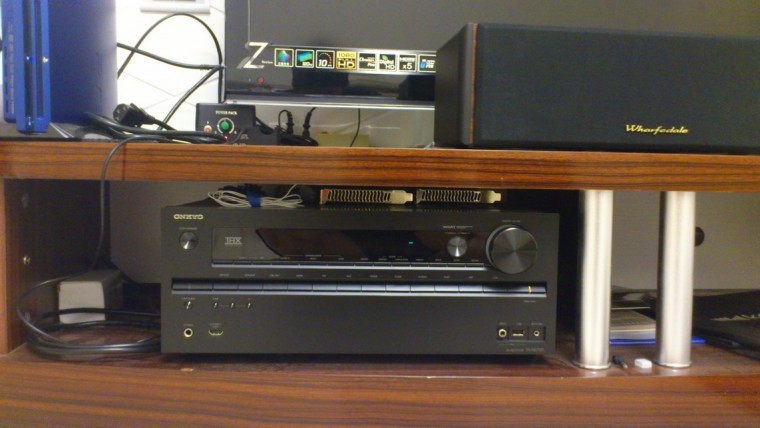

最後, 整個器材櫃塞滿滿, 也不影響散熱效果

實際測試後, 確實溫度幾乎都比常溫稍微高一些些, 就連待機溫度也明顯下降....
不中斷的看了一部將近4小時的魔戒3導演版, 溫度仍然控制的很好!!
手放在擴大機前置面板上, 也可以扎實的感受到熱風排出的溫暖....


雖然我沒有像其他前輩使用溫度計實測, 不過手感也確實可以感受到溫度有大幅度的降低~~
這樣我就很爽了~~
But.....擴大機的溫度卻轉移到電視左下角那個風扇速控器上面了....這就是有一好沒兩好嗎...
那我還是甘願將熱損壞轉移到風扇速控器上面好了...


以上分享給大家~~

Frisby75

可不可以用 Onkyo 12V Trigger 控制開關, 還是長期開著??

SinMan

Frisby75 發表於 2012-10-1 23:56
可不可以用 Onkyo 12V Trigger 控制開關, 還是長期開著??

我是使用長期開著的...
你說的那個 Onkyo 12 Trigger 我還沒研究過...
那是什麼樣的功能....??

t0884401

12V Trigger
AMP開 = 12V on
AMP關 = 12V off

要注意風扇12V電流多大,以免12V過載.

Frisby75

Onkyo amp 應該有一個 3.5mm 的 phono plug,  機著的時侯出12V  DC.  主要的目的是 "wake up" 其他器材如 power amp

可以 google "12v trigger output" 一下

真平

t0884401 發表於 2012-10-2 01:46
12V Trigger
AMP開 = 12V on
AMP關 = 12V off

這個電流很小，不太可能驅動風扇類的，最好還是利用它加繼電器再結合其它夠力點的電源會比較好。

Frisby75

用 trigger 控制開關會好些 (靜些及省電些)

SinMan

原來如此啊~~
感謝各位前輩的指導....我有空再來研究看看有沒有機會改良~~^^"

yesgood

本文章最後由 yesgood 於 2012-10-30 05:57 編輯

擴大機都會內建溫控，當溫度太高時，擴大機是會自動限制輸出功率，讓溫度控制在一定溫度範圍內，用風扇老實說是用爽而已！

功率晶體在適當溫度時會加快反應速度(響應頻率)，這對音質表現上有正面幫助！所以有些玩家會先暖機....後面聽的音質會更細膩！

postants

我最近在使用 yamaha rx-a3020 時也有遇到相同問題
該機種僅有上方做散熱開孔，而且由於箱體頗高
所以放在音響架內由於高度相當緊密，因此散熱不足，覺得機體過熱
後來索性把音響架高度拉高，散熱情況就有好轉
加裝風扇感覺是有點失去機器的美觀，有點可惜

samkuas

我倒是比較好奇噪音部份如何克服?

印象中此種風扇噪音不小

SinMan

yesgood 發表於 2012-10-30 05:53
擴大機都會內建溫控，當溫度太高時，擴大機是會自動限制輸出功率，讓溫度控制在一定溫度範圍內，用風扇老實 ...

適當的晶體溫度確實會有正面幫助
只是我個人覺得,一般使用者接觸到的溫度大多都來自於機殼
所以晶體的溫度應該是更高才對
不過, 話說回來...依稀記得之前高職時代, 老師有教過
功率電晶體似乎在40度左右的工作曲線是最棒的...
是這個溫度嗎....??還是我記錯了...^^"

SinMan

postants 發表於 2012-10-30 13:07
我最近在使用 yamaha rx-a3020 時也有遇到相同問題
該機種僅有上方做散熱開孔，而且由於箱體頗高
所以放在 ...

看來這位前輩應該是看到我最後一張照片的關係吧...
個人的櫃子距離地面很接近, 加上風扇也藏的比較深一點
所以一般時候是不會看到風扇的..

SinMan

samkuas 發表於 2012-10-30 13:20
我倒是比較好奇噪音部份如何克服?

印象中此種風扇噪音不小

噪音...??
完全沒有啊....
又或者是說..轉速不需要開到很強, 就可以達到冷卻的效果
自然沒有噪音的問題...^_<
再者...這兩個風扇運轉的聲音...差不多像是比電的風扇吧
坐在四米遠的沙發上...都被音效蓋掉了..

yesgood

溫度越高，電子粒子運動速度越快，擴大機的電壓爬升力就會越快(這是物理現象)，響應頻率及暫態也會更好，但相對也會越耗電，並可能超過功率晶體瞬間可承受範圍導致燒毀，所以後級產品是要保持一定工作溫度，但也不要過高，避免燒機，有好的喇叭，好的音源，當然也要有好的工作溫度，這時就知道"玩家"為何要暖機！因為音質是真的不一樣...

半導體(材料為矽，簡單說就是沙子)VS銅線工作不一樣，銅線當溫昇時阻抗會增加，所以即使不用發燒線，線材一定是越粗越好(當然粗到一定程度後，就無效果)，鍍銀或鍍金效果會更好，因為頻率越高，電子粒運動只跑表面(集膚效應)，尤其是喇叭線更明顯，因為喇叭組抗標準為8歐姆(新標準又降到6歐姆)，瞬間溫昇一般是無感，但對電子運動速度影響很大，所以6歐姆阻抗喇叭線才又要用得更好。一般消費者來說是感覺不出來，但是對於"玩家級"消費者來說是大大有差，99分vs100分要付出的代價，一般消費者是很難理解...

steventsao

本文章最後由 steventsao 於 2012-10-31 08:04 編輯

yesgood 發表於 2012-10-31 04:03
溫度越高，電子粒子運動速度越快，擴大機的電壓爬升力就會越快(這是物理現象)，響應頻率及暫態也會更好，但 ...

嗯, 超導體的工作溫度是 ...
PC 超頻時, 為何要用液態氮

postants

SinMan 發表於 2012-10-30 21:48
看來這位前輩應該是看到我最後一張照片的關係吧...
個人的櫃子距離地面很接近, 加上風扇也藏的比較深一點 ...

站著應該是看不到
不過坐下來的時候，可能就會原形畢露了

不過到也無所謂啦
能夠解決問題比較重要

yesgood

steventsao 發表於 2012-10-31 07:56
嗯, 超導體的工作溫度是 ...
PC 超頻時, 為何要用液態氮

PC超頻是為了加更高電壓所帶來的熱量，無法散熱，所以必須使用液態氮降溫，所以液態氮只是為了降溫，而非低溫跑得快，如果還記得AMD CPU數年前還因用液態氮連開機都無法啟動，證明低溫是半導體殺手，一般來說低於-40度C就可能導致無法正常工作，軍用規格可以更低溫些。

INTEL CPU規範中，當CPU電壓會雖著溫度升高而逐漸降低電壓，除了降溫外，是因為高溫時，工作電壓可以更低一些。有玩超頻的使用者會發現，主機板超頻當CPU選擇固定電壓時，重度燒機不當機，反而低負載時頻頻當機，幾家大廠會有些加電壓選項可以有選項，隨著INTEL模式(自動降壓)、自動加壓、固定電壓。

三十年前非常流行A類擴大機，音質細膩甜美很難忘懷，30W足夠了，但整台主機燙到可以煮咖啡，耗電量當然也嚇人，現在主機工作都是動態A類，擁有A類音質，但不用付高昂電費，拜科技進步，現在一萬元主機離當年百萬主機(相當現值千萬以上)幾無差別，甚至更好...
