SW-212是雙音圈?該如何接線?

kao.c.y · 發表於 2012-10-24 06:34:01

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

真的遇到問題了.請大家多多幫忙~

是這樣的.昨天拆開雅瑟的SW-212主動低音.發現它應該是雙音圈設計.

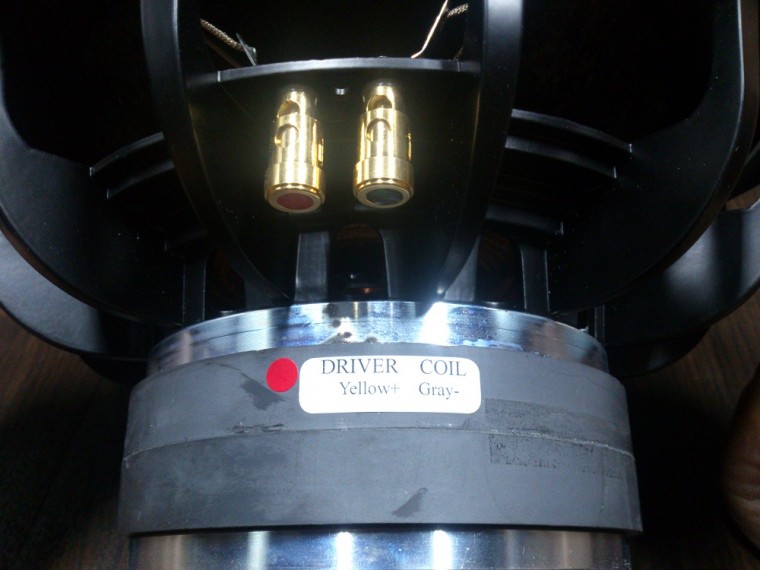

原本的AMP有兩組訊號輸出給喇叭單體.如圖:

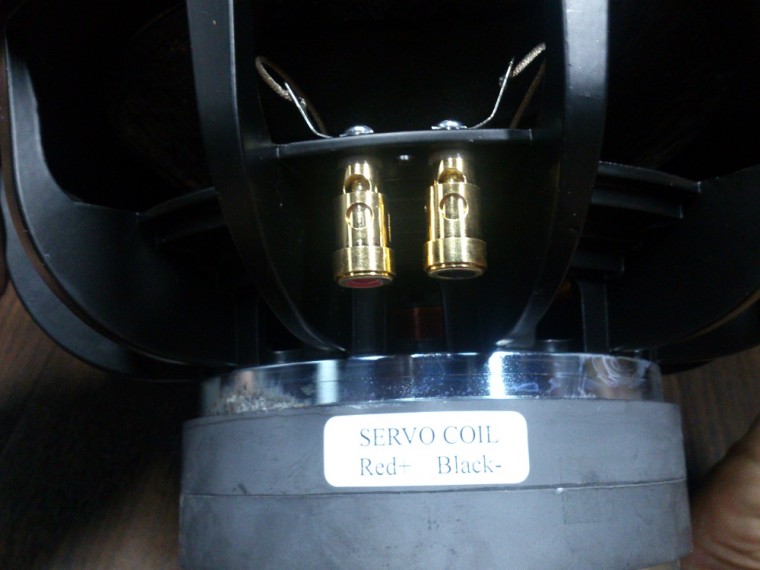

也有不同的標示.因為想改另一組AMP.但只有一組輸出.所以不知要選那
一組端子來接.或是有其他正確的做法?

謝謝大家了~

雷奧 · 發表於 2012-10-24 12:56:04

本文章最後由雷奧於 2012-10-24 15:27 編輯

高兄小弟提供個意見(不過我以下文章比較容易被砲如果在友板)
因小弟不知道您超低音的喇叭組抗
在得知喇叭阻抗後
(串並聯後可以用三用電表轉到歐姆檔量，但和阻抗在驅動喇叭時會變動，只是平均值)
再看是否要進行串聯還是並聯
串聯音圈A負極接B正極(阻抗會變高，阻抗越高驅動電流較低但能量感較小)，
擴大機正接音圈A正極，擴大機負接音圈B負極
並聯音圈A正極接音圈B正極，音圈A負極接音圈B負極
(阻抗降低驅動電流會須加倍能量感加大)
------------------------------------------------------
並聯阻抗不要低於4歐姆以下會有燒機之慮
如低於4歐姆並聯法就不採用是有可以推2歐姆喇叭的擴大機但不便宜
如串聯能量感較差就先只推單邊音圈
後去再用存錢買立體聲擴大機來推動
----------------------------
迷之聲小高兄您越玩越燒了
下一篇會不會您會不會要完電子分音了

kao.c.y · 發表於 2012-10-24 15:05:16

沒啦~
那來的越來越燒?我只是發揮以前玩車的精神罷了.
16年間換18部車.花的錢都可以蓋間房子組發燒劇院了~
感謝你的分享了.

雷奧 · 發表於 2012-10-24 15:24:44

kao.c.y 發表於 2012-10-24 15:05
沒啦~
那來的越來越燒?我只是發揮以前玩車的精神罷了.
16年間換18部車.花的錢都可以蓋間房子組發燒劇院了~

所以您是發燒友飆風戰警

-sdds- · 發表於 2012-10-24 18:11:22

看圖應該有標示線的顏色吧! 另一組應該是伺服線路!

a9155040 · 發表於 2012-10-24 21:04:03

本文章最後由 a9155040 於 2012-10-24 21:04 編輯

http://www.hometheatershack.com/forums/driver-wiring-diagrams/

這裡看一下嘍你的情況是DVC
話說雙音圈有何好處?

kao.c.y · 發表於 2012-10-25 22:15:28

今天到雅瑟高雄門市再仔細了解.其實SW-212雙音圈的設計是有他的考量.
訊號由DRIVER進入.而SERVO端再把低音單體的反向能量化為電流導回電
路板.讓低音更下潛.音質更純真.

於是我決定不換了.再組回SW-212時.再把內線換換就好.聽朋友說內部喇叭
線換成單結晶銅的.動態會再好一些.這兩天來試試.

另外雅瑟也免費幫我把SW-212的AMP內的一顆小電阻換掉.作用是防止大
音量時突來的極低頻讓單體OVER拍邊.還沒試.等都組好了再說.

ps先生 · 發表於 2012-10-26 00:07:46

kao.c.y 發表於 2012-10-25 22:15
今天到雅瑟高雄門市再仔細了解.其實SW-212雙音圈的設計是有他的考量.
訊號由DRIVER進入.而SERVO端再把低音 ...

期待後續心得，目前看的電影已經很少有拍邊了『換了位置後和電源線』
這一部愛重來你可試試，一開始車禍這一段低音很強，雖沒拍邊但有蠻嚴重失真
http://www.atmovies.com.tw/movie/film_fven31606389_now.html
，如沒有可考慮過來這邊存，再來當然就是
鋼鐵人與世界大戰這部算是史上堪稱最強極低頻『阿湯哥演的，史匹柏導演』

cwaomm · 發表於 2012-10-26 08:59:26

ps兄原來你也是文藝青年阿
『愛重來』真的是很好看
但是我是不想在重來啦
世界大戰我也最近崗抓下他的REMUX板
週末再來感受一下你說得～～～～低頻
難道無敵浩克不算超級低頻嗎？

ps先生 · 發表於 2012-10-26 10:15:06

cwaomm 發表於 2012-10-26 08:59
ps兄原來你也是文藝青年阿
『愛重來』真的是很好看
但是我是不想在重來啦

嗯～當然這類片要要跟女朋友看，感情加溫
不過我蠻同情男主角的........這部片告訴我們車震要小心，不管多晚不要停在馬路上～
我覺得世界大戰的極低頻較低，而且極低頻10多HZ音壓較大些
你把212後面的截止頻率檔位切到14HZ你就能感受到差異了，小高兄也試試吧
以後再添購一顆212我覺得是值得投資的『可從212的類比輸出來接地2顆」
