爆米花 C-200的第二春～MOD 改機分享！

c1724

本文章最後由 c1724 於 2012-11-4 08:36 編輯

      在很久之前拜讀過香港玩家 鐵心心與大陸玩家irc163的改機作品，整個心就很養，無奈是電子白痴，連最基本的焊槍都不會拿，直到前段時間買了台溫控的焊台，才開是慢慢練習，也才有這次的改機文！

      小弟文筆欠佳，基本上都是以看圖說故事的方式進行，讓大家參考參考有個方向!

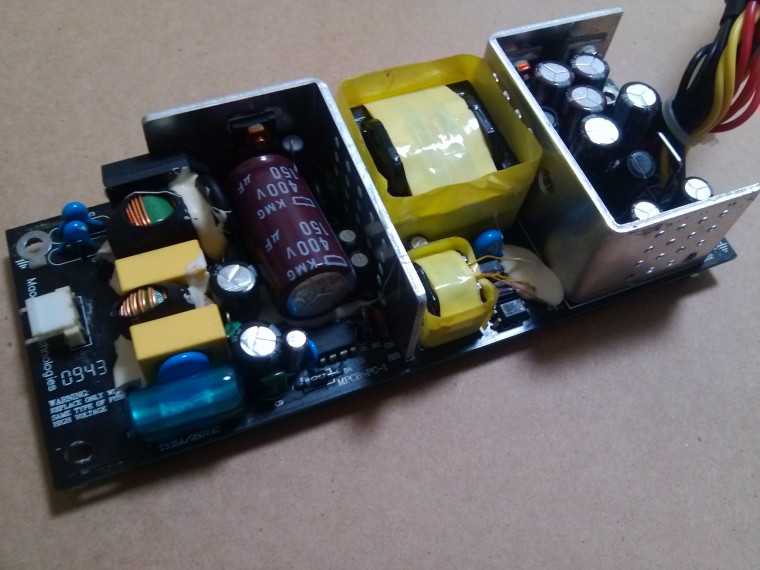

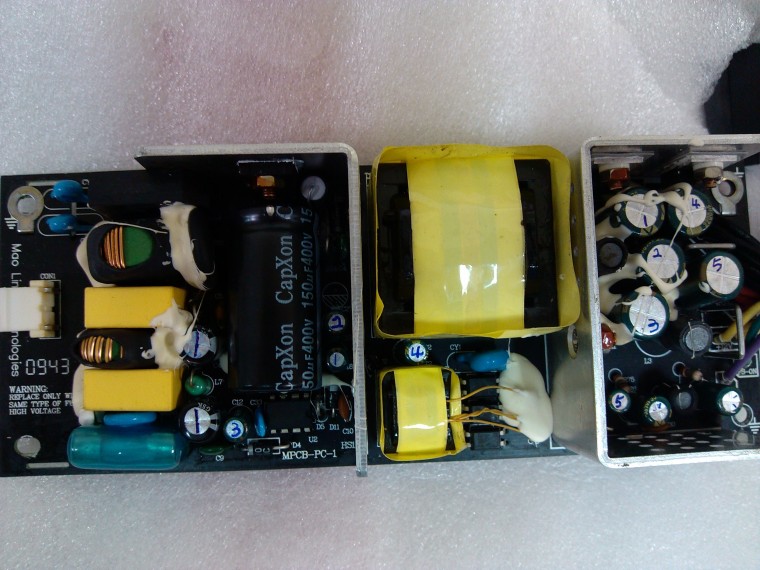

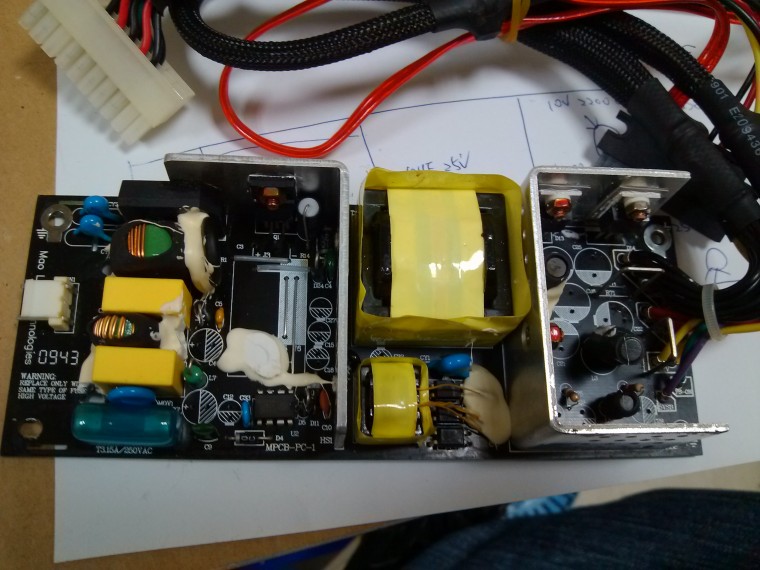

      今天的主角電源板，一開始在尚未做拆除的動作前就先把記號給做好，等拆完後至少還有個依據，免得V值與UF記錯就不好了！

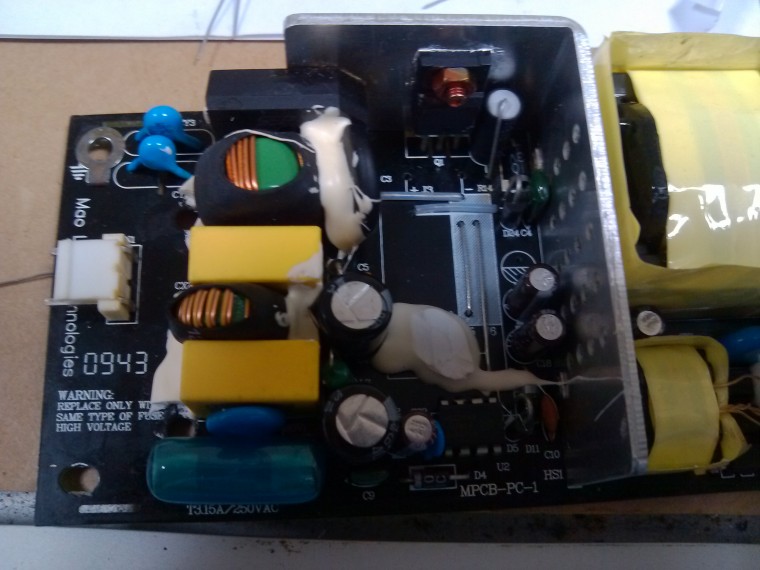

電容都已經拆除完畢，基本上也是邊拆邊做筆記！

開始焊上電容，由於一些特殊的電容不好取得，而且又是首次改機，所以這次的電容基本上是以日系的NIPPON電容(黑金剛) KY系列為主！

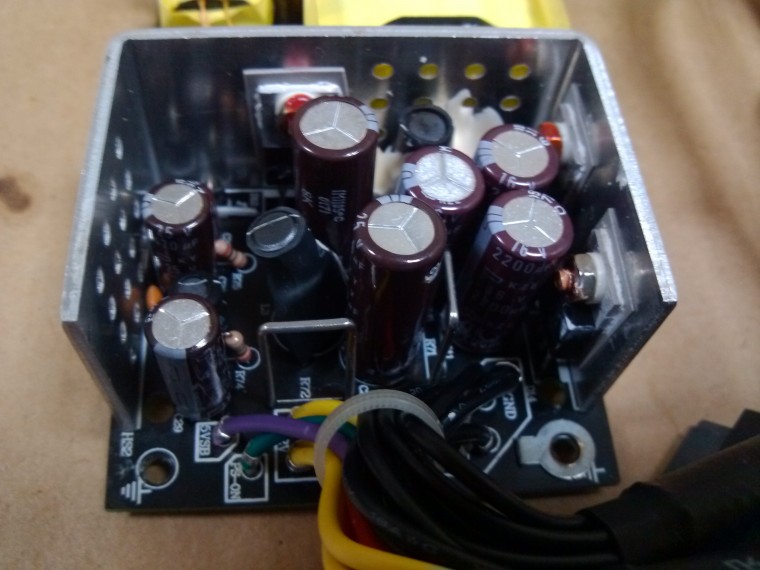

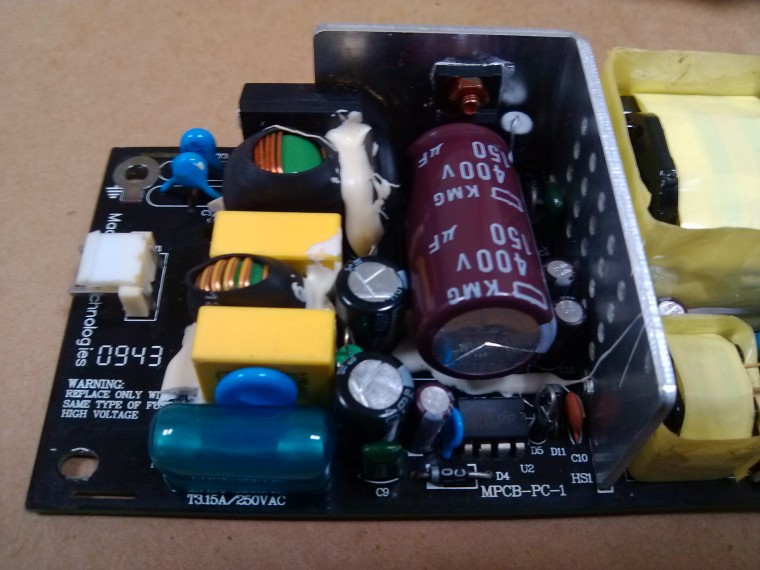

電源板的電容都更換完成，過程中比較麻煩的是左下角那顆電容，因為比較胖所以會幹涉到小顆的電容，最後只好硬擠裝上去！

剛換好的慘況，其實一開始看到這密密麻麻的電路板就想要放棄了，後面心一狠整個電容先拆下來做說，反正壞了在打算，還好再拆裝電容跟裝電容進行的都很順利！

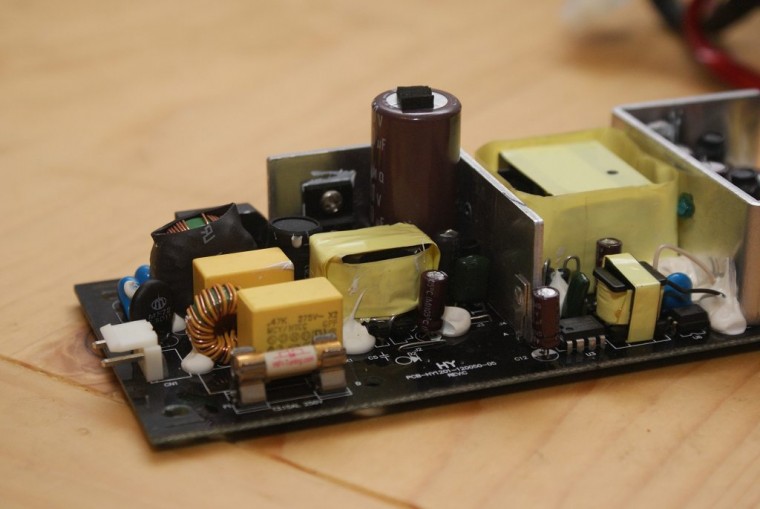

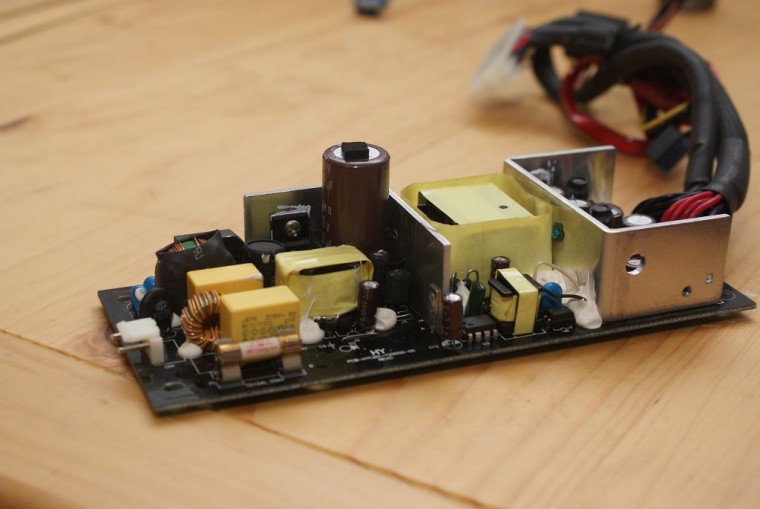

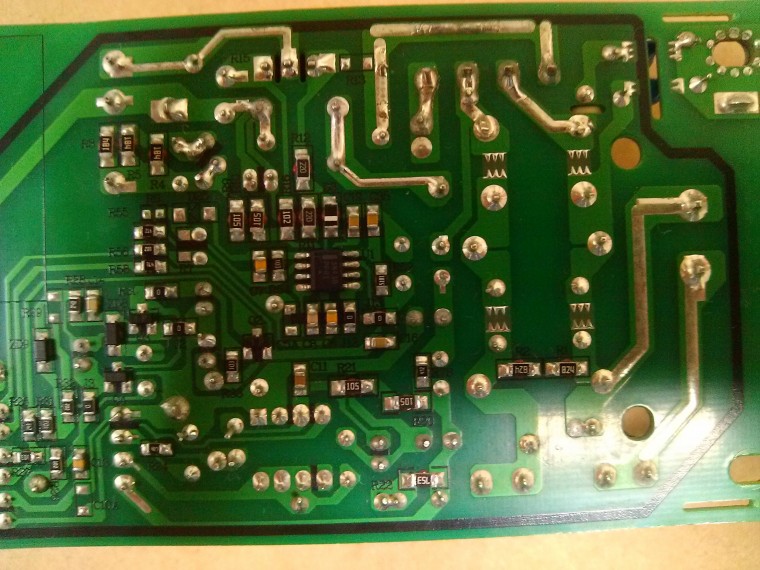

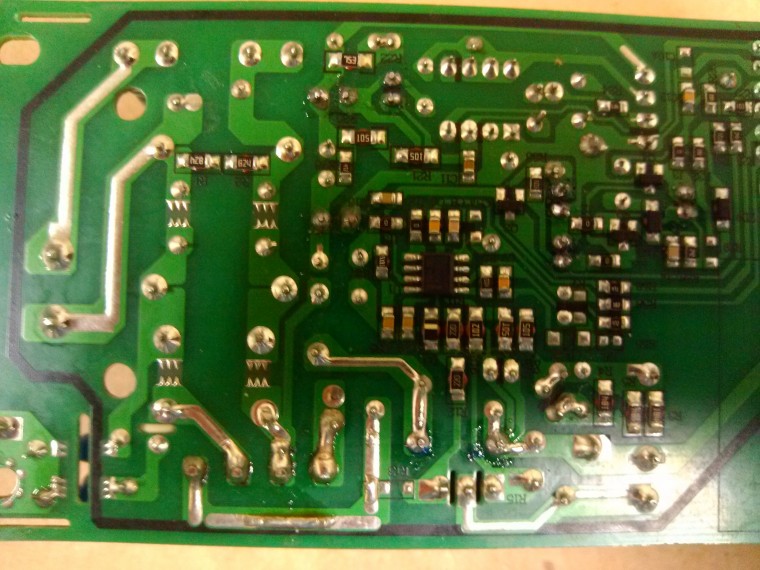

清潔完成後的電源板，整個布令布拎的，焊點跟原廠看起來差異性也不大，以第一次MOD來說，弟倒是蠻有成就感的！

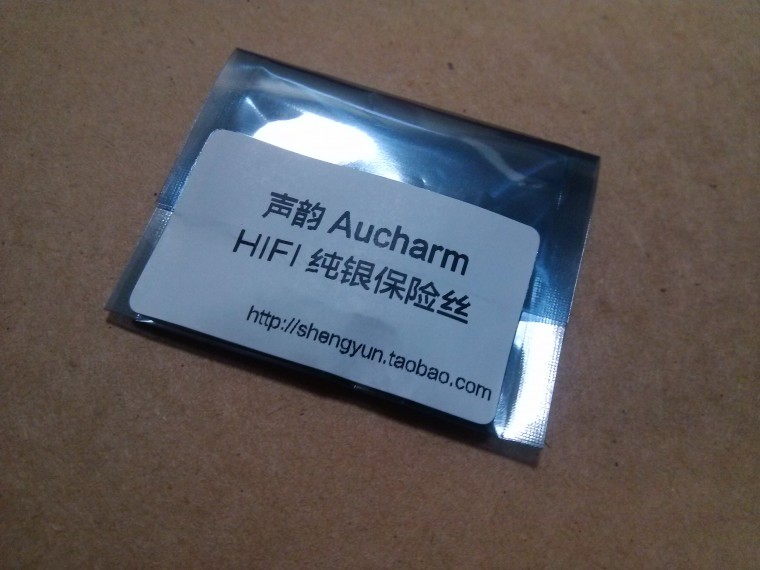

原本保險絲是沒有要更換，剛好最近有在大陸買東西，順手查了一下純銀保險絲，價格也不貴看評價也還不錯，就順手買了幾顆來玩玩看！

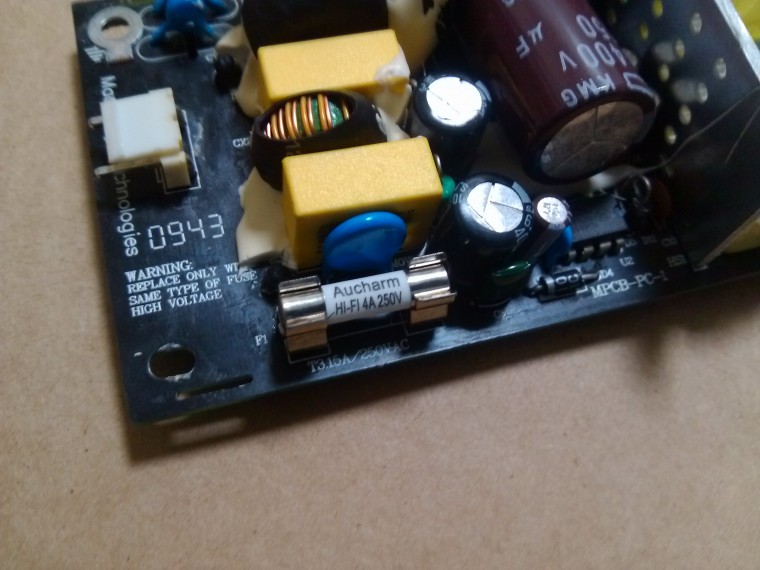

上機看起來還不錯，但是有沒有效果就？？？？？反正便宜貨不好用在換回原機的保險絲！

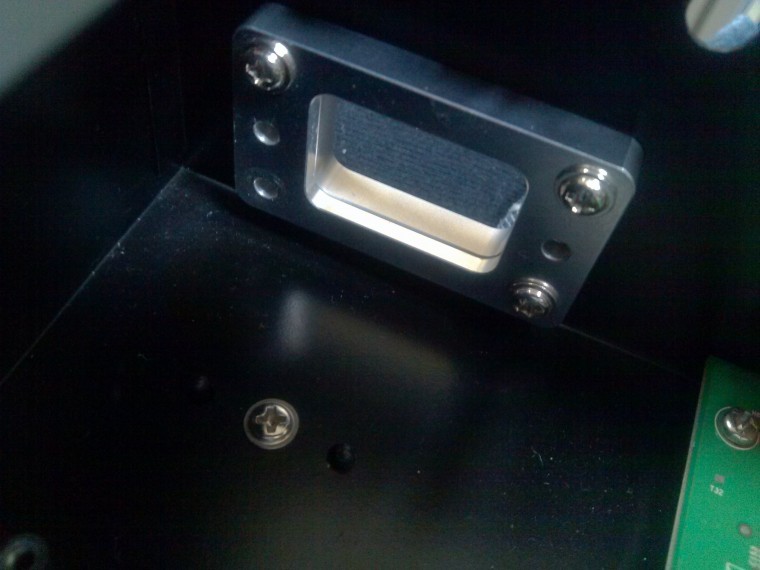

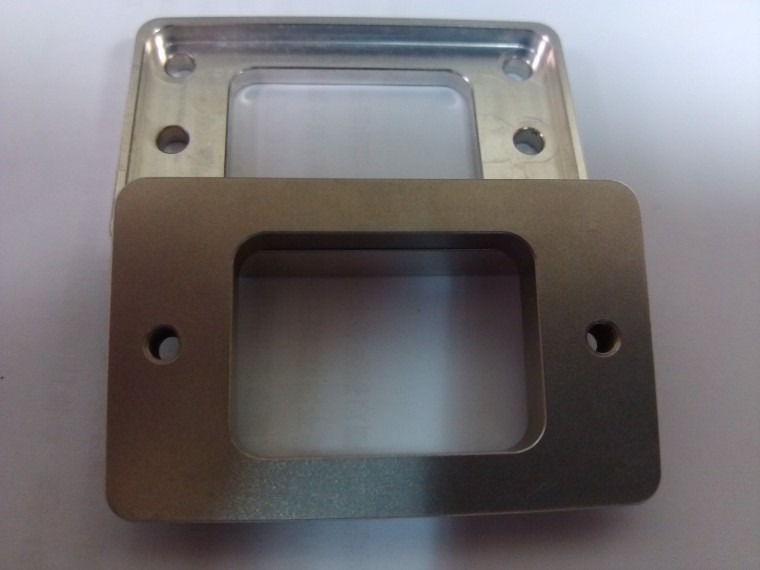

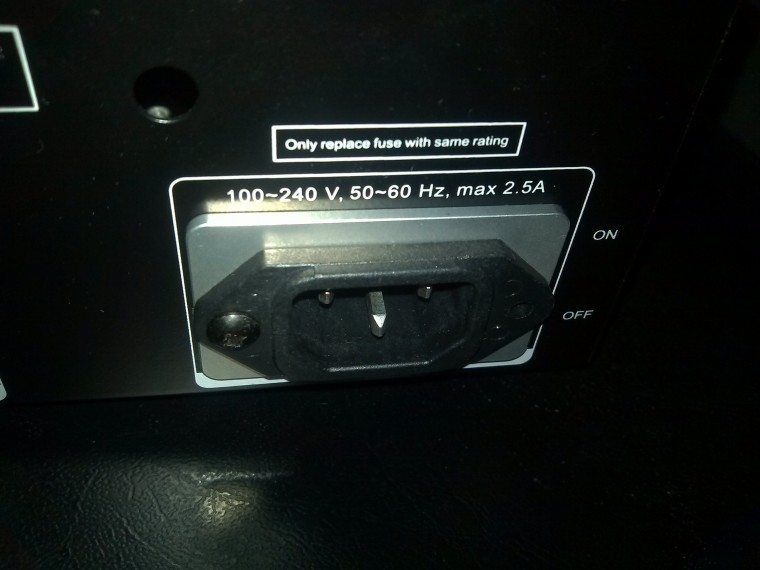

由於不想破壞機器本身的結構，所以自行設計了一組C-200專用的AC轉接座！

AC座採用的是平價Switchcraft，原本是打算拿來當電源盒使用的，結果電源盒到現在一直沒弄，所以就先拿給C-200用囉，待日後在尋找更高級的AC座替換上！

AC轉接座採用夾鎖式的方式安裝，機身結構完全不會去破壞！

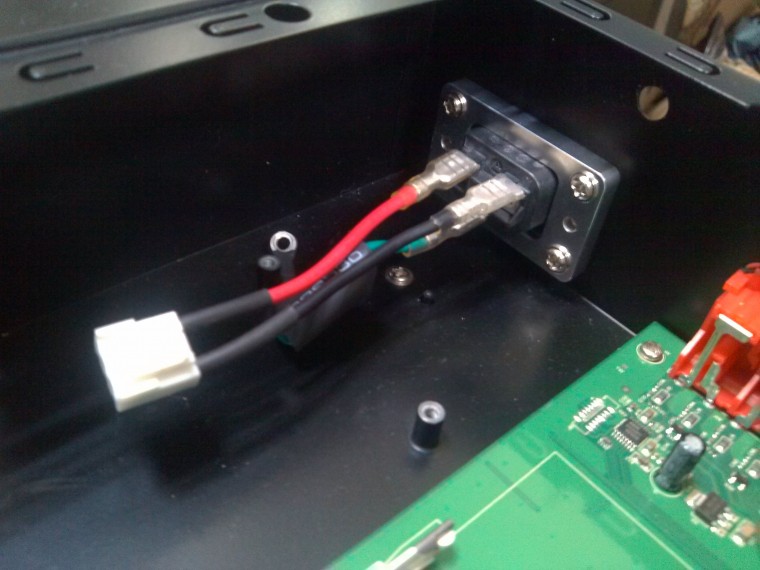

電源接頭是以原廠方式做連接，但AC座的插頭比較寬，原廠的快接頭會裝不上去，所以AC座有稍作修改！

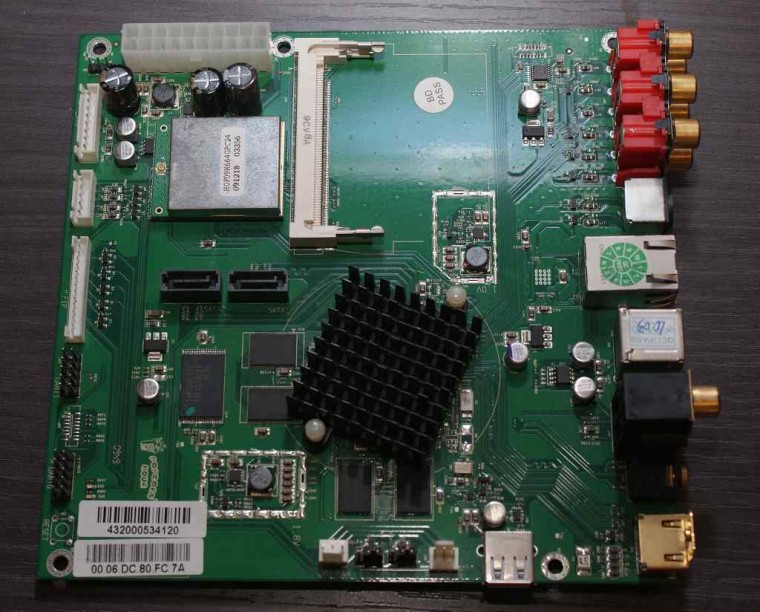

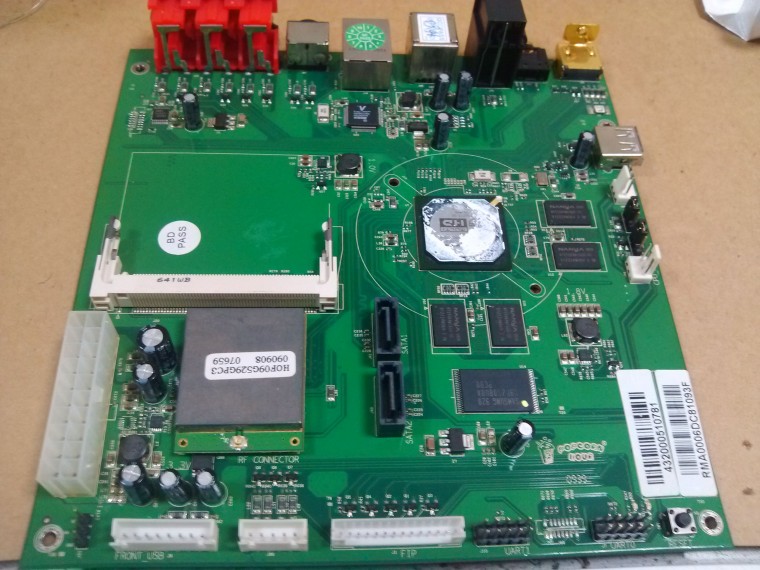

接下來就換另一位主角，其實原本主機板的電容沒有要更換的，因為香港跟大陸幾乎只改電源而已，但是拜讀了LEON版主的改機文，所以主機板乾脆也一併開刀！

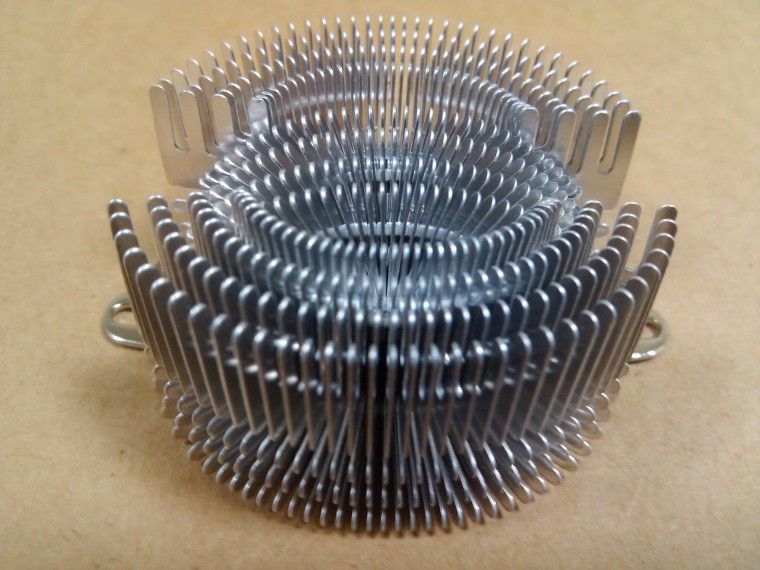

待會要用到的太陽花散熱器，大陸買的便宜貨，質感看起來還不錯！

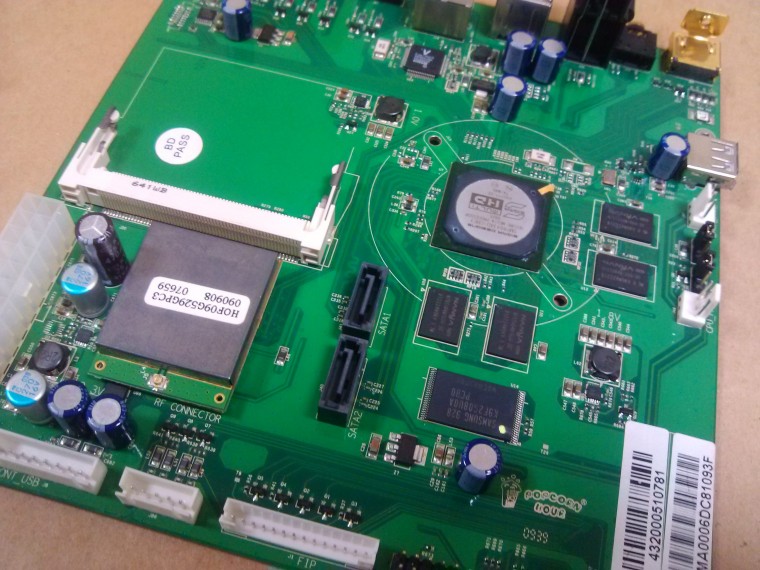

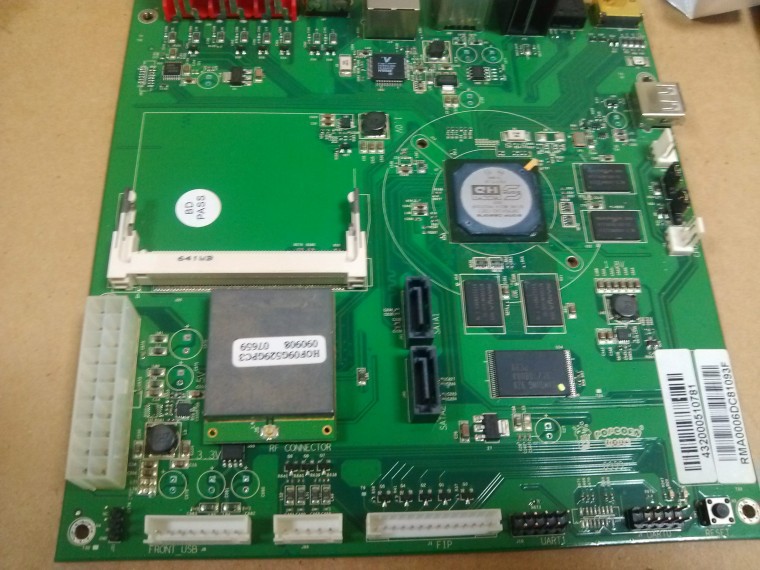

一樣拆光光，這塊主機板還讓我吃了不少苦頭，電容拆完要清除焊錫還真的是有夠難搞，費了好大一番功夫才清除完成，還好主機板也沒被我玩到掛，不然真的會哭出來，畢竟也是花了不少小朋友才帶回家！

電容基本上還是以NIPPON固態電容為主，但是有一棵25V 330Uf買成16V 330Uf，所以只好拿25V470UF先代替！

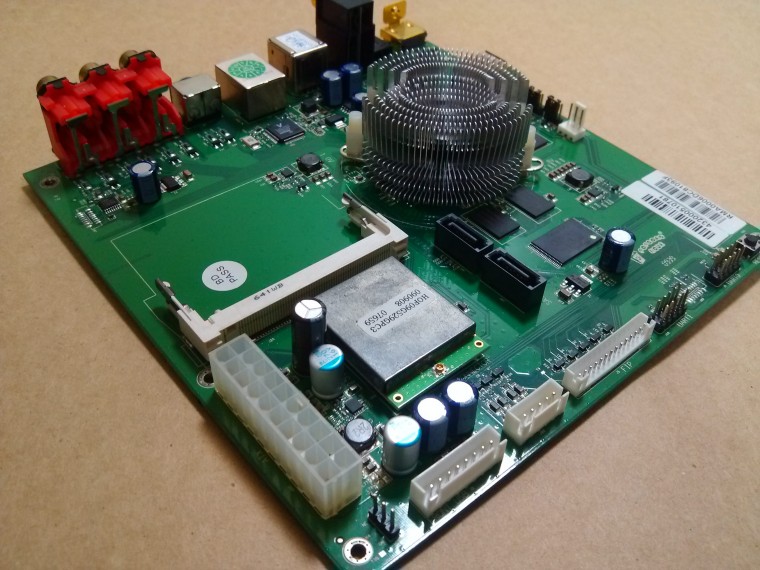

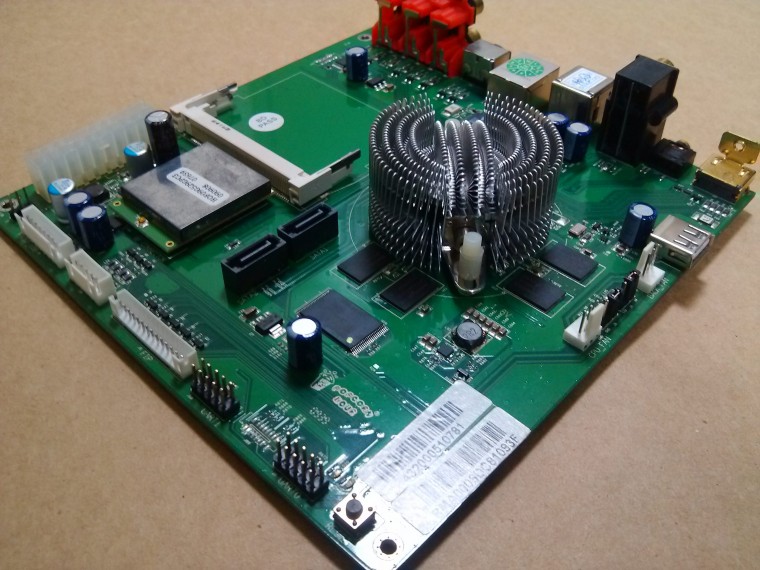

上好散熱膏，太陽花散熱器直上！

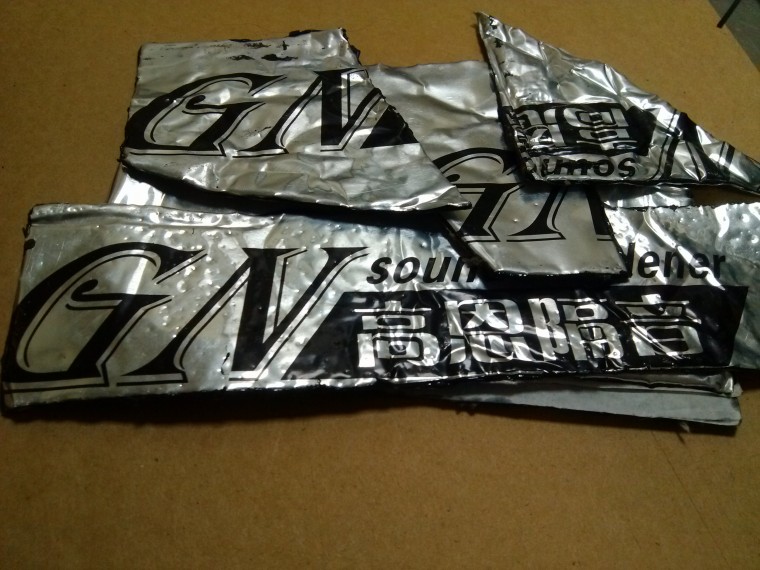

接下來的材料，車用的制震貼，當初車子在做隔音制震的工程所剩下來的材料！

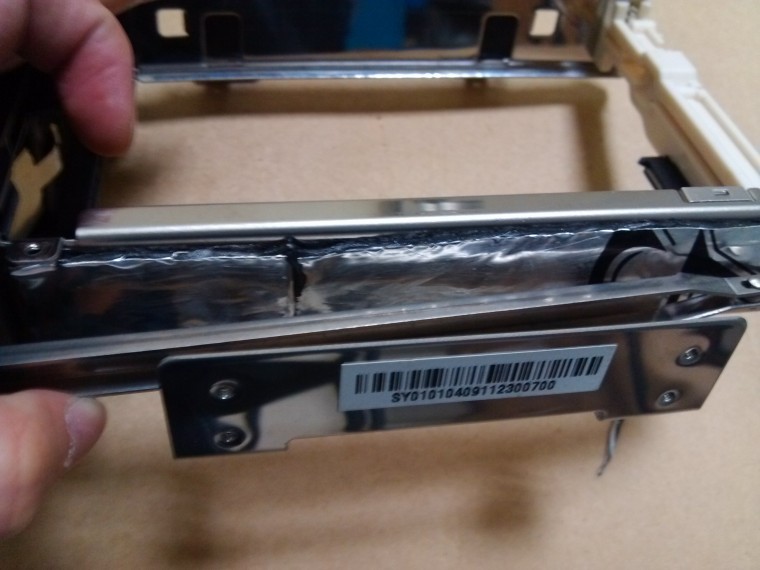

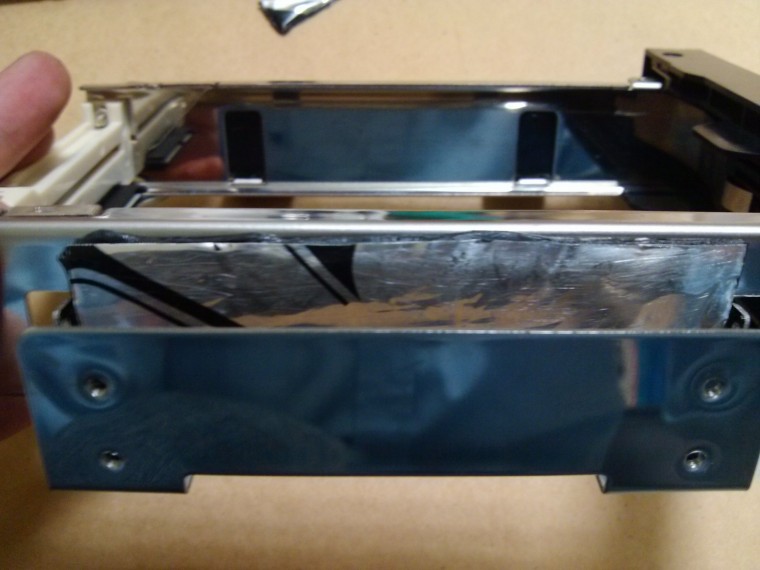

左側與右側貼上少少的制震貼，效果預期應該是不大，反正都拆下來了就順便貼上，如果真的要有效果還是貼在機殼上會比較好，可是會很醜而且要清除很難清所以作罷！

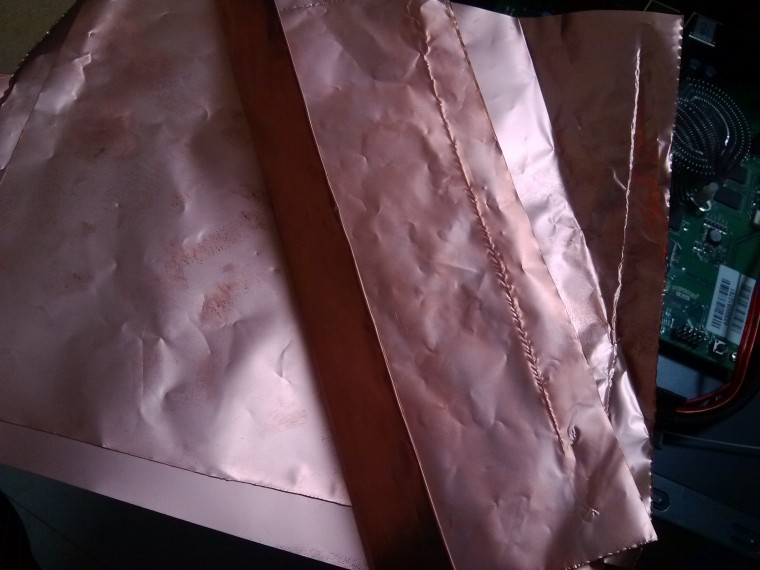

美女同事贊助的銅箔，看很多人都會拿銅箔來做隔離的材料，當然是好好利用一下啦！

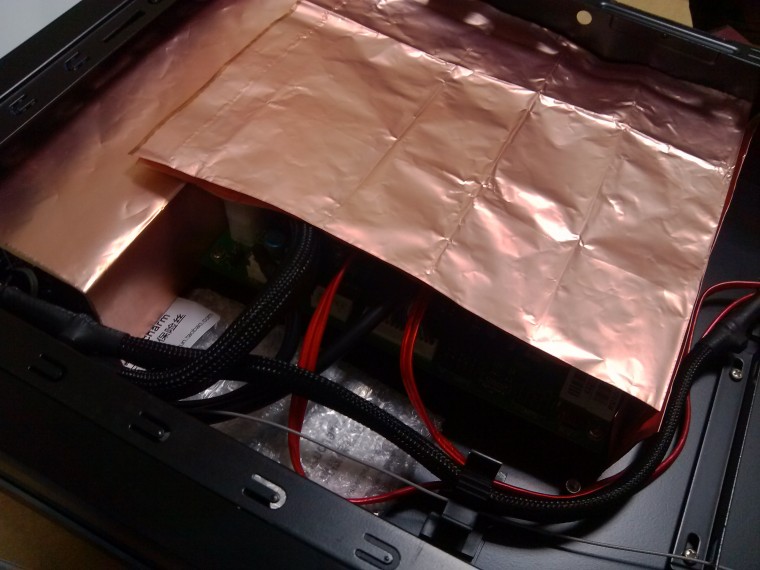

朔型，電源跟主機板通通給他包起來，至於晶片會不會過熱………..那就聽天由命吧！

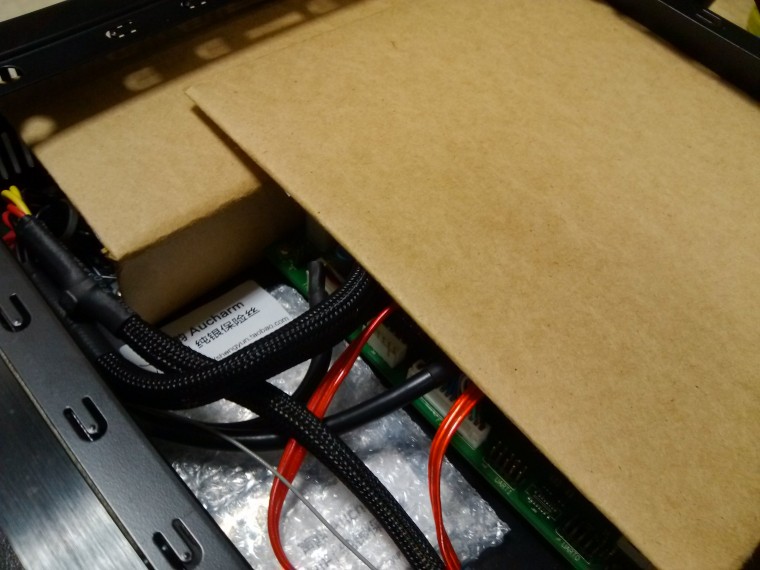

小弟比較怕死，所以在加上一層牛皮紙做絕緣的動作！

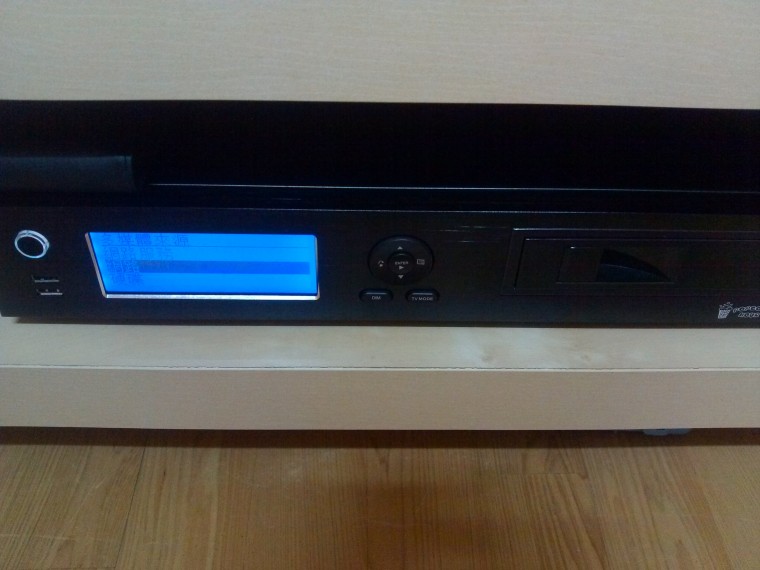

全文完，看似少少的幾張圖片，可是卻花掉小弟不少時間，最後來張美美的C-200正面照！

       由於改機是分好幾次進行，以下只針對電源跟主機板更換電容後的小心得，更換保險絲+銅箔屏蔽+制震貼上未實機測試，相信一定會加更一部的提升C-200的實力！

       改機後聲音與畫面都有所提昇，畫面噪點減少，層次感增更加，色彩也更加濃郁，暗部細節也更加清楚，整體就像是換了一部投影機一樣! 聲音的部份倒是沒有太大的驚艷，或許是今年才剛換EMOTIVA XPA-5的關係吧，但還是可以感受到音場較為寬大，動態控制也較好，感受比較深的是低頻的下潛深度，在同樣的片段原本玻璃跟和室門都不會震，改機完相同的片段，房間的玻璃與和室門居然開始在叫了！

       這次改機遠遠超乎我的想像，沒想到幾顆小小電容，可以讓C-200改變這麼大，弟也很滿意這次改機的成果，看來C-200再戰個一兩年沒有什麼問題，原本預計103出來打算要升級，看來目前可以暫緩這個計畫了，等哪天手開始手養的時候再把一些不足的地方加強！

soujirou

太猛了
可惜我無法幫您加分
真的很令人佩服

franklin0311

真是厲害!
原廠可以請你去幫忙做改機的工作了
這花費的時間與精力
真是值得讚賞

Abby

佩服c1724兄的DIY精神,但看到標題......說好的MOD功能呢?

是C200+中華電信MOD的功能嗎??哈哈~~

kimiyan

C-200專用的AC轉接座質感好好啊~~~

c1724

Abby 發表於 2012-10-25 16:13
佩服c1724兄的DIY精神,但看到標題......說好的MOD功能呢?

是C200+中華電信MOD的功能嗎??哈哈~~ ...

Abby 兄 您就不要虧小弟了，就算加上中華電信MOD的功能
相信Abby 兄也看不上眼吧

soujirou 兄 franklin0311兄

是您不棄嫌啦，小弟也只是愛玩而已！

kimiyan兄

陽極處理完會更漂亮，現在只有單純的做噴砂跟防止氧化的動作而已！

kao.c.y

給你拍拍手啦!真的很利害.這樣的DIY正是小弟夢寐以求的境界.
當初連吸錫器都買好了.確一直用不上.

真的太棒了.我也好想改我的C-200................

maner394

本文章最後由 maner394 於 2012-10-27 19:04 編輯

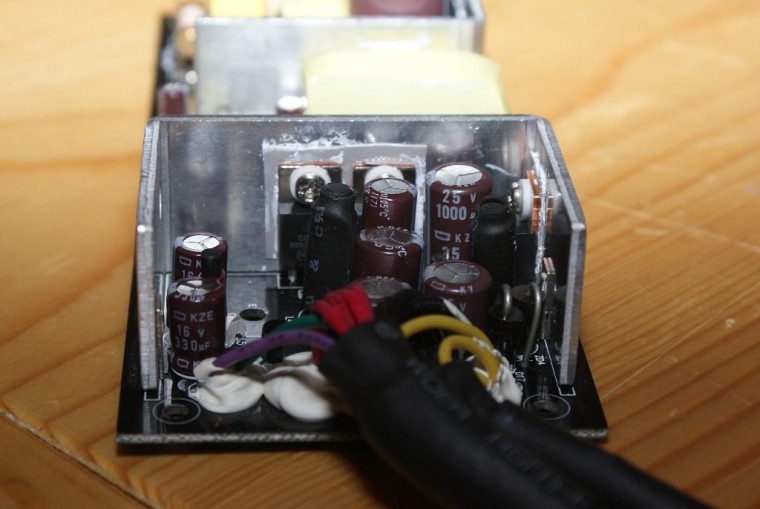

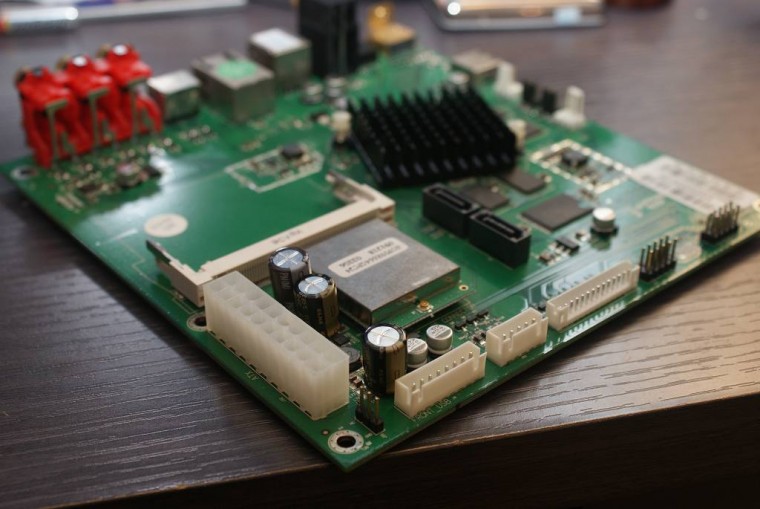

我的C 200 早幾天也改了........

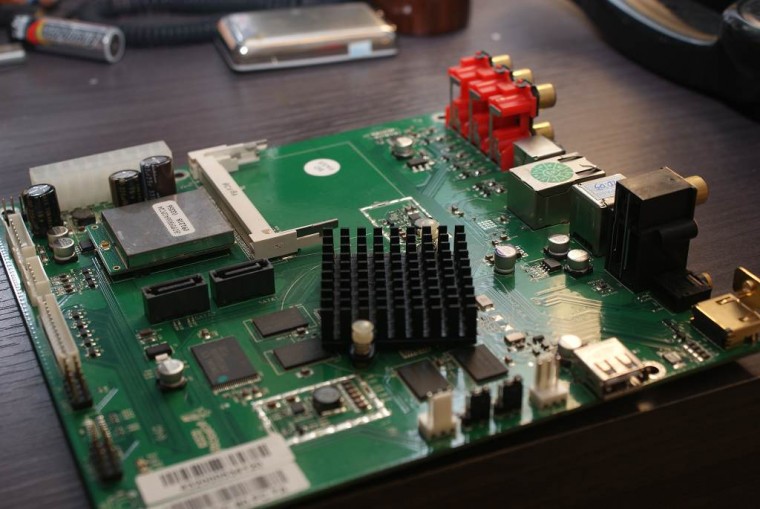

我就用了日化電容、三洋固態電容和Elna 電容，換了後 C200 好像脫胎換骨一樣！

你的電源版和我的有一些出入！

c1724

本文章最後由 c1724 於 2012-10-28 00:22 編輯

kao.c.y 發表於 2012-10-26 03:19
給你拍拍手啦!真的很利害.這樣的DIY正是小弟夢寐以求的境界.
當初連吸錫器都買好了.確一直用不上.

心一狠...........就給他改下去了啦 ，保證會有意外驚喜！

話說我的XPA-5都還不敢動刀 ，才剛入手2個月左右而已！

等過段時間，手養再來換ac座！哈哈

c1724

本文章最後由 c1724 於 2012-10-28 17:59 編輯

maner394 發表於 2012-10-27 18:56
我的C 200 早幾天也改了........

我就用了日化電容、三洋固態電容和Elna 電容，換了後 C200 好像脫胎換 ...

對阿......整個差超多的，沒改過還真的不知道幾顆小小電容居然有這麼大的效果！

我也只用了日化電容跟三洋電容兩種而已，下次再用稍微高級的電容玩玩看，看效果如何！

jack2115

sam 發表於 2012-10-28 10:06
XPA-5, 想賣出還是不要動刀的好
這台應該不是你會用很久的機器

Sam大言下之意似乎有其它的見解,可否分享一下呢?

maner394

c1724 發表於 2012-10-28 00:33
對阿......整個差超多的，沒改過還真的不知道幾顆小小電容居然有這麼大的效果！

我也只用了日化電容兩顆 ...

其待你的改變

maner394

sam 發表於 2012-10-28 10:06
XPA-5, 想賣出還是不要動刀的好
這台應該不是你會用很久的機器

Krell Kav500 power amp 是不錯的

maner394

sam 發表於 2012-10-28 13:55
maner394兄 果然是 hiendy 大將
Krell Kav500 power amp 這個分享不錯
可恨台灣的二手市場遠不如香港昌盛 ...

多謝sam 兄抬舉了，hiendy 高手如雲，也排不到我，而 HDCLUB 也是人才濟濟，我也常來這裏偷師的！

再過來香港時，運一台回去就不成嗎？........哈哈

c1724

sam 發表於 2012-10-28 14:40
電壓問題, 如果是內建100~240的機器的話
也無不可
maner 兄, 我對這台 Esoteric AZ-1 D 類的機子有莫大興 ...

感謝 sam 兄 加分

打擾到是不會啦，我也學習到蠻多知識的！
XPA-5近期內應該是不會換吧，口袋不夠深！
個人使用上是蠻滿意的，沒比較過也不清處其他後級擴大機的實力！

maner394

c1724 發表於 2012-10-28 17:58
感謝 sam 兄 加分

打擾到是不會啦，我也學習到蠻多知識的！

那個AC轉接座非常精美,是自己造的嗎？

c1724

maner394 發表於 2012-10-28 23:34
那個AC轉接座非常精美,是自己造的嗎？

對阿..自行設計製作的，因為本行就是做加工業

maner394

c1724 發表於 2012-10-30 08:35
對阿..自行設計製作的，因為本行就是做加工業

非常精美的設計和制作

kao.c.y

c1724 發表於 2012-10-30 08:35
對阿..自行設計製作的，因為本行就是做加工業

說真的.這個AC轉接座我看了也好喜歡.可說是精品啊!
如果我的C-200要改機時.好想也能弄一個來過過癮~~

PCHTW

這一篇小弟有兩個地方很佩服：第一個當然就是c1724大自製的轉接座啦，果然是台灣製造高精密技藝，實在是非常的漂亮與誘人，如果車完可以再噴黑砂就更美了！

第二個是PCB背面的處理，c1724真的處理的相當漂亮與乾淨，是否勞煩您方便分享一下清潔PCB板的秘訣？
