Dreamworks 的 HTPC 2 號機

DreamWorks

為了能在臥室也能觀看片子及網路上下載的動畫還有迷片, 2 號機的念頭已經想了很久, 直到今夏才真正付諸實現..原本的系統配置如下 :

CPU	AMD Athlon x2 5600+
MB	GigaByte GA-MA78GM-S2H
HD	Seagate 320G 7200.10
RAM	UMAX DDR2-800 1G X 2
VGA	主機板內建
機殼	Silverstone LC-04

會選用 LC-04 這個機殼也是因為櫃子的深度問題, 要找到小於 35CM 深度的機殼, 除了 MINI-FLEX 外, 還要能裝 M-ATX 或 ATX 的機殼就只有這一咖了!!
之前也有網友提供了這個機殼的使用心得, http://www.hd.club.tw/thread-3839-1-3.html 在此也就不多做贅述...

用過 AMD Athlon x 2 的都知道, 要靠它真正的軟解, 碰到一些流量大的片子還是會有不夠力的情況發生, 要不然就是要處理 cpu 在高使用率產生的高熱的問題, 在一個颱風的夜晚, 無聊的逛著 pchome 購物中心, 過了兩天有個箱子送到家中..

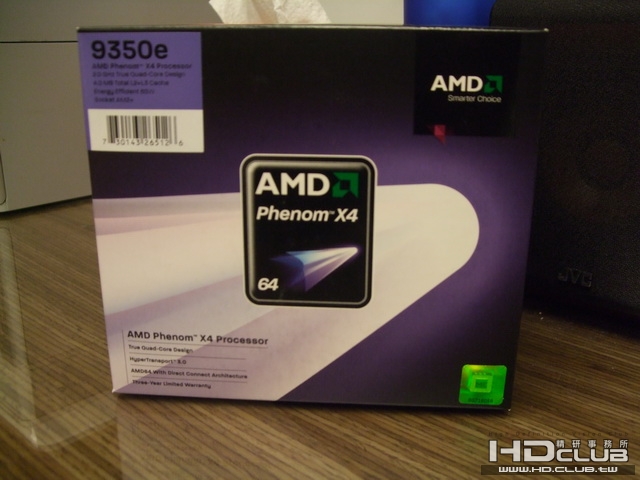

救星出現了.. 四核心的 PHENOM X4, 9350e, 重點是它的 TDP 是 65W

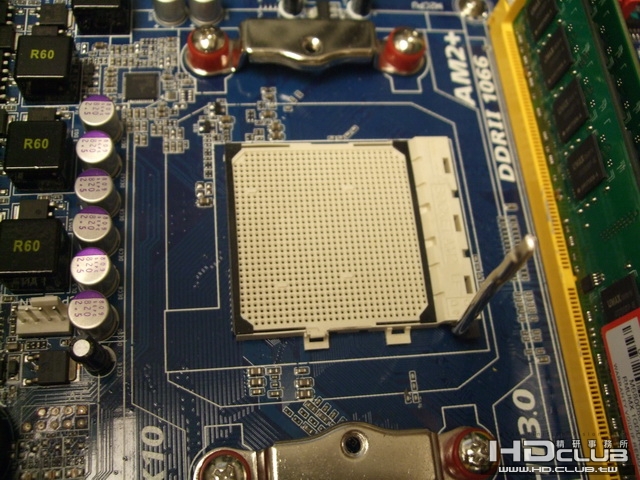

趕快換上去.. 我這塊 MA78GM-S2H 雖是 1.1 版, 但 cpu socket 仍然是 foxconn 那批有問題的產品, cpu 與散熱器不能緊密結合, 圖中 socket 的黑色墊片就是為了解決這個問題...

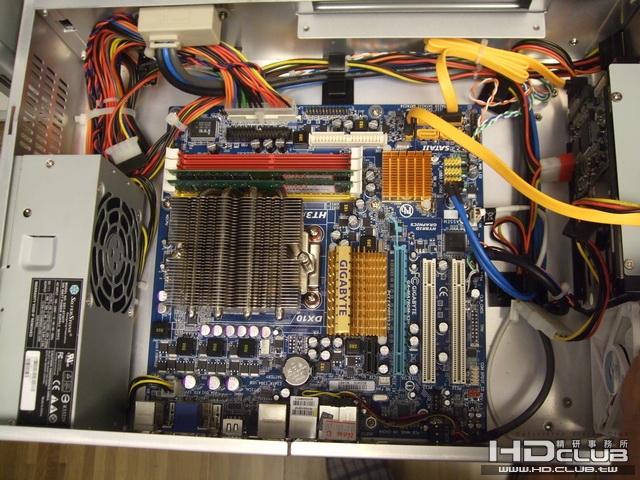

散熱器裝回去, 我用的是 AQ-8, 因為之前用過原廠的, 實在太吵, 只好把之前用在對付 Prescott 噴火龍的 AQ-8 拿出來, 再買個 AM2+ 的底座來用..
但是這裡有個問題... 當 LC-04 中間放置光碟機的支架裝回去的時候話卡到 AQ-8 的風扇扣環, 支架就裝不起來 = ="

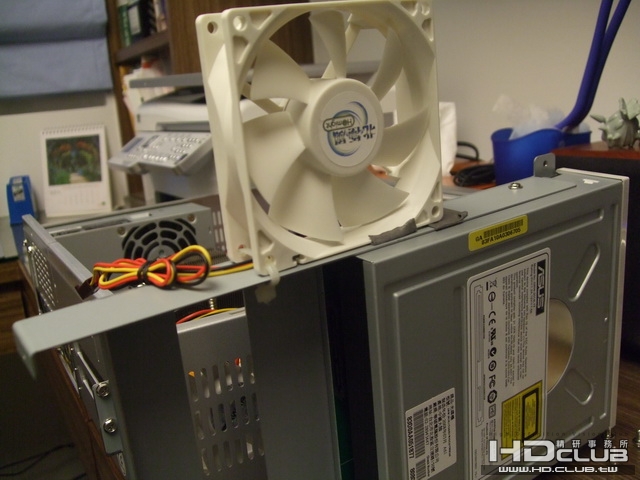

我的解決辦法是... 用束線帶跟支架綁在一起, 旁邊再用 3M 雙面膠貼起來.. ><, 這樣也蠻穩固的, 不會掉下來

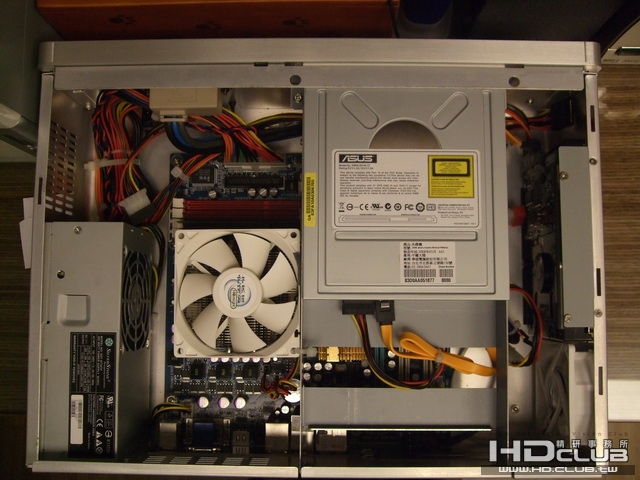

把光碟機支架裝回去, 風扇剛剛好在散熱器的上方...

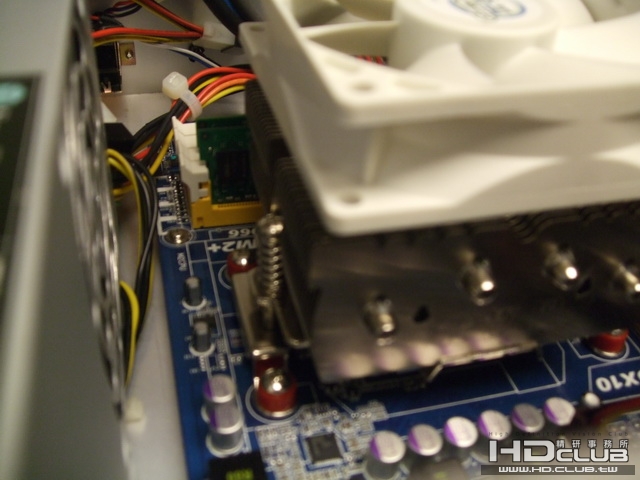

風扇與散熱器大約還有 0.5 CM 的間隙..

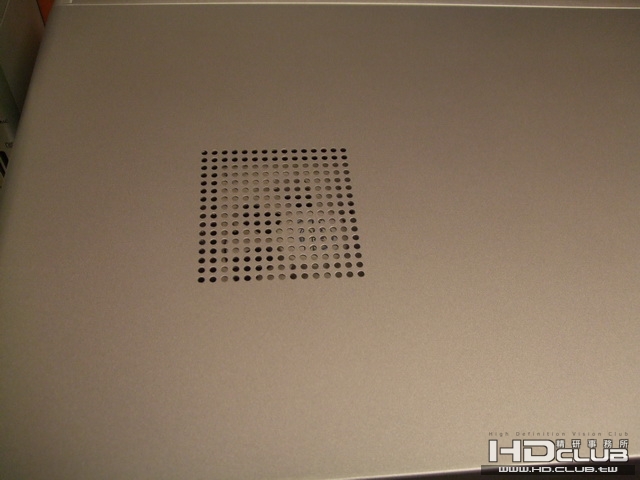

上方的散熱孔, 剛好可以把冷空氣給吸進來


在原先使用 5600+ 時, CPU loading 高時溫度大約是在 52 度左右, 在換了 9350e 之後只剩下 42 度左右, 當然 CPU 的負擔減輕了也有降溫的作用.

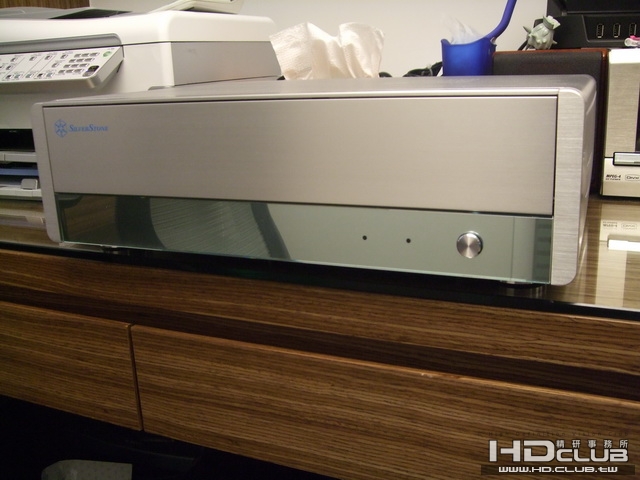

銀色的前面板, 看起來就是典雅大方, 這東西放在臥房, 老婆大人也不會反對..

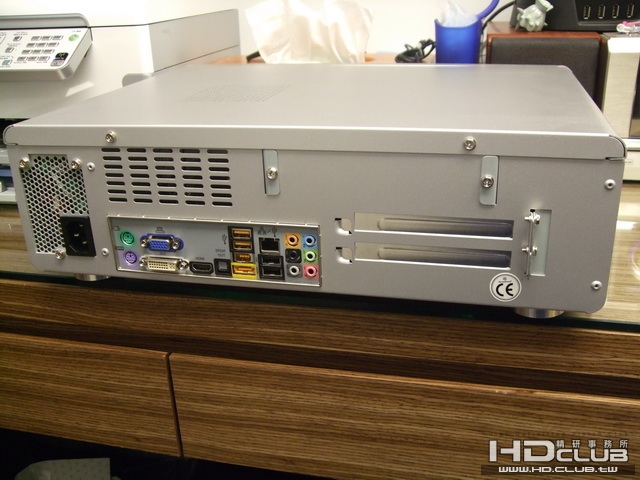

後方的屁屁照..



整體來說, 我很喜歡 LC-04 這個機殼勝過 GD-01MX, 除了一些問題要克服, 如 CPU 散熱器的選用, 介面卡要用 RISER CARD 來轉接, 未來我還會替它換裝
BD-ROM, 加裝 TV card...等等的來增加它的實用性..

我想問有沒有人知道哪裡買得到 PCI-E 1x 的 Riser card, 用排線轉方向的那種.. 在 Y 拍看過有 16x 的

ash2459

用這種連背板都要換，而且鎖螺絲的非原廠散熱器，據說就不用加墊片了。

Alan Hsu

DreamWorks

原帖由 ash2459 於 2008-10-4 17:52 發表
用這種連背板都要換，而且鎖螺絲的非原廠散熱器，據說就不用加墊片了。

Alan Hsu

我試過沒加墊片, CPU 溫度一樣會飆高.. 所以還是把墊片加上去了, 而且新出沒問題的 socket 上是有個井字的突出支撐, 看樣子也是為了墊高 cpu 的

說到這個 socket 真是吃足了苦頭, 買的時候並沒有跟店家要墊片, 看網路上有教學把絕緣墊片剪成四小片, 分別放在 socket 的周圍來墊高 cpu, 我就照著做, 結果開機沒反應, 把 cpu 拔起來一看, 哇... 有兩隻針插進墊片彎掉了, 我一急就用自動鉛筆的筆尖想要把它扳正, 結果 pin 腳就斷了, 兩隻都斷了.. 害我又花了 500 塊去找人把針腳焊回去...

joeshin

我也是使用GA-MA78GM-S2H和5600+，我也是同樣的問題，可是送回技嘉維修都說沒問題，那時有告知他們一般待機是沒問題的，CPU要有大負載時溫度才會升高，拿時都說沒問題，回來一測試發現情形還是一樣，請問墊片該在哪取得?

DreamWorks

原帖由 joeshin 於 2008-10-5 11:51 發表
我也是使用GA-MA78GM-S2H和5600+，我也是同樣的問題，可是送回技嘉維修都說沒問題，那時有告知他們一般待機是沒問題的，CPU要有大負載時溫度才會升高，拿時都說沒問題，回來一測試發現情形還是一樣，請問墊片該在哪取得? ...

光華的原價屋..

http://www.im.tv/Blog/suyi/15762
這就是我說的用絕緣墊片墊高 cpu 慘劇的開始, 最下面有個黑色墊片的貼圖, 應該跟技嘉要也要得到

junkeilee

大大真是捨得花ㄚ  不像我還在煩惱是要裝三核心還是四核心的才好!! 唉!!!

forq815

買技嘉的這塊板子的人，記的看到是非井字的CPU Socket，就直接向技嘉客服拿墊片吧，自改螺絲墊片挺麻煩的。
除非你要改裝散熱器，但或許會像樓主AQ8一樣的情況沒改善，可能與散熱器的扣具也有點關係吧
我改成用Xigmatek HDT-S963則是沒問題的，與CPU的接觸面有密合，溫度表現也是正常
之前剛出就買了1.0版，為此問題跑去拿墊片，客服跟我說後期的版本就會改善了
看到出1.1版的想說應該ok了，後來又裝機一張1.1版，和樓主一樣，還是 foxconn的，又去拿了一次墊片，真是

[ 本帖最後由 forq815 於 2008-10-7 02:26 編輯 ]

DreamWorks

原帖由 BlueMark 於 2008-10-7 08:56 發表
1. 聽說播放 HD 影片, 四核的 CPU 只有一核再動, 其他三核都在休息,
二核心的 CPU 反而是全時運用二核, 比較跑得動,
我覺得這樣的說法很好玩, 你的四核會這樣嗎?

2. 主機板內建 VGA, 記憶體2gb 夠用嗎?
...

1. 不會, 四核都有在運作.. (使用 KMP)

2. 夠用了, 還切了 256M 給 VGA 使用, 而且 RAM 的問題比較小, 因為 DDR2 現在便宜到不像話

DreamWorks

原帖由 junkeilee 於 2008-10-5 23:42 發表
大大真是捨得花ㄚ  不像我還在煩惱是要裝三核心還是四核心的才好!! 唉!!!

分期付款比較不痛..

n0423321346

原帖由 BlueMark 於 2008-10-8 20:51 發表
謝謝 DreamWorks 兄的解答，
我本來預算是買 AMD Athlon x2 5600+ 的，
現在要陷入沉思了...

總感覺5600＋是沒問題的
雖然沒用過，但是我的現在4200＋oc到4600 感覺蠻順暢的～
放Cape.No.7.2008.Blu-ray.REMUX.H264.1080P.LPCM51.DD51.MYSILU 流量大的話有點小lag
所以有想過買個5600＋黑盒版oc超到6000＋
應該會蠻順的

[ 本帖最後由 n0423321346 於 2009-2-9 00:51 編輯 ]
