小弟前些日子環擴掛了  前兩天買了一台環擴  但小弟主喇叭只有一對  所以問題就來了  要聽音樂的時候主喇叭接後級  要看電影的時候主喇叭要拔去接環擴  十分麻煩  由於小弟的環擴是入門級的沒有pre out的功能  所以就興起了改pre out的念頭  好了廢話不多說了  直接進入主題吧
事前準備

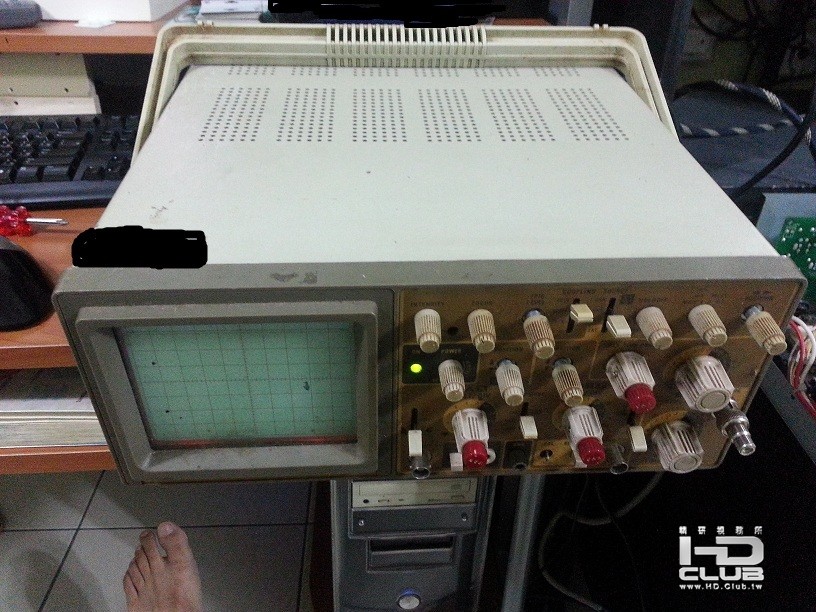

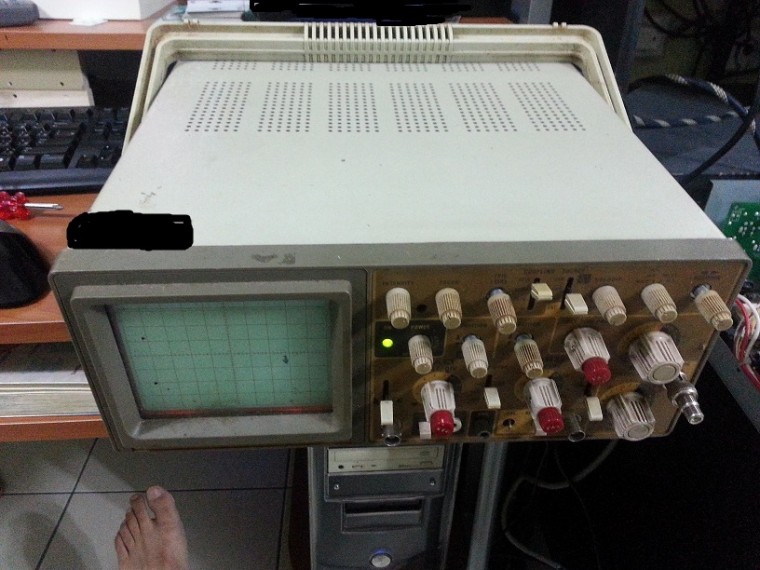

1 示波器

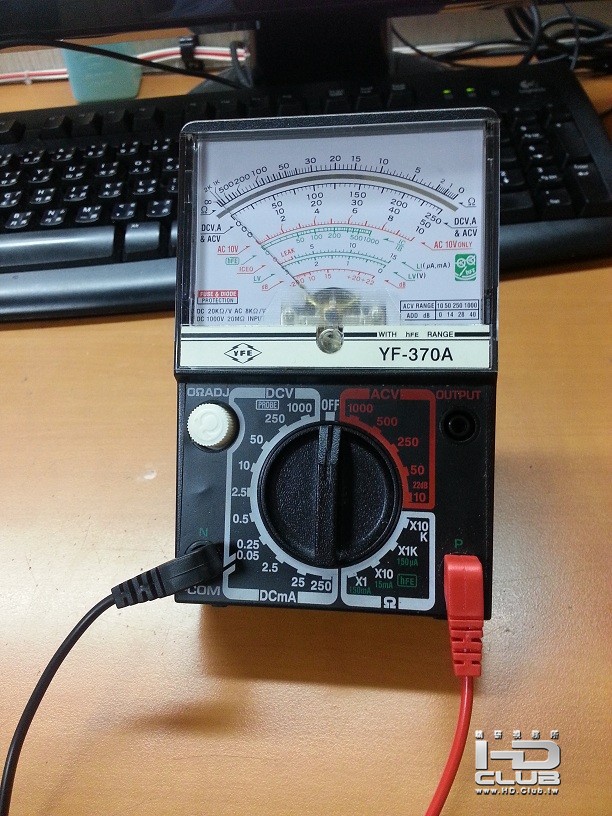

2 三用電表

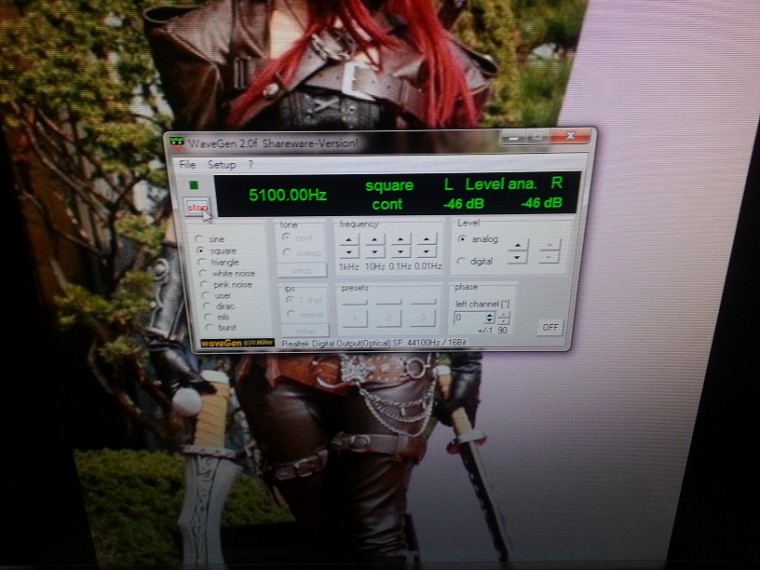

3 音頻產生程式
有了這三個就可以開始動工了

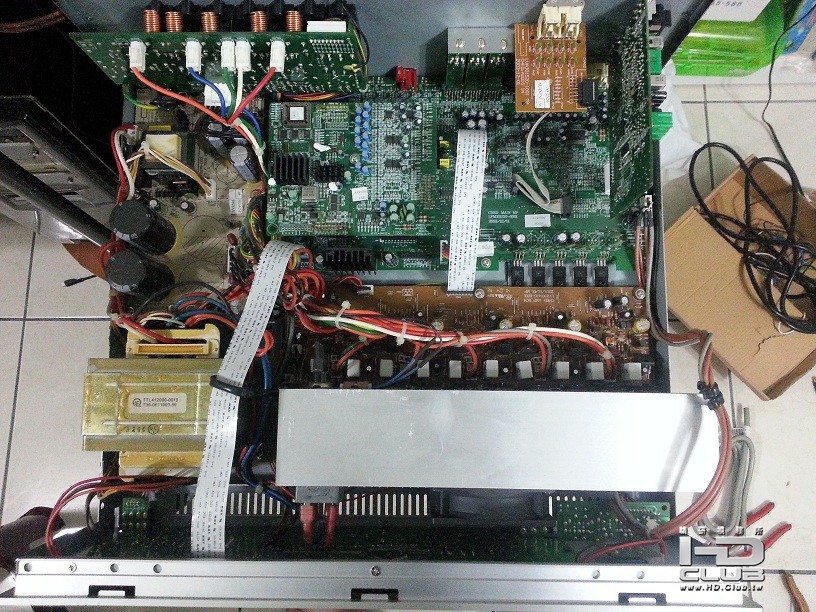

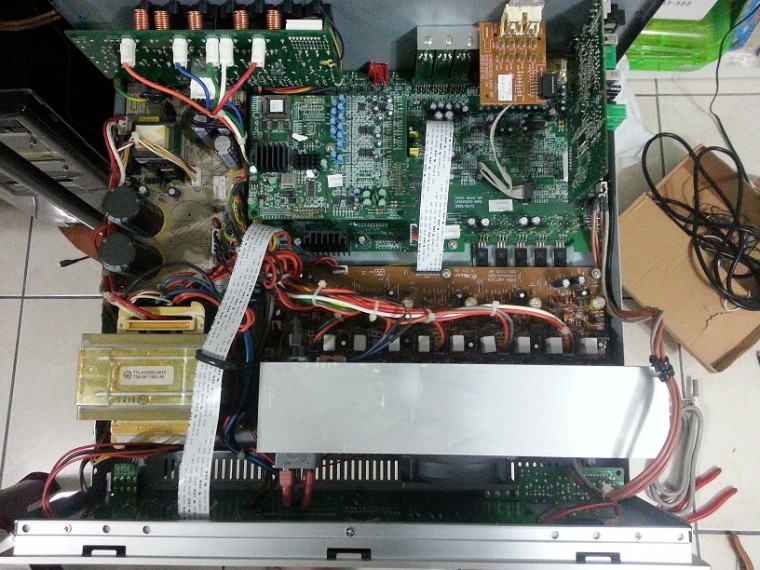

打開環擴機殼可以看到電路板  電路板看似複雜  其實簡化後並不困難
畫面左方是電源板  特徵 變壓器電源主線會連接到電源板  電容都很大就是了
畫面下方是後級  特徵 當看到散熱片很大一片 上面的晶片和又都一組一組的就是了
畫面上方是前級  特徵 看到一堆晶片 跟後面的輸入端子同一片就是了

要找的線路是  前級解碼完轉換成類比訊號要給後級放大的左右聲道  既然是訊號用的排線通常不會太粗  那些比較粗的排線通常是電源線  拿電表量一下有電壓的就不是要找的訊號線  所以要找訊號線從那些扁扁的排線開始找成功率比較高

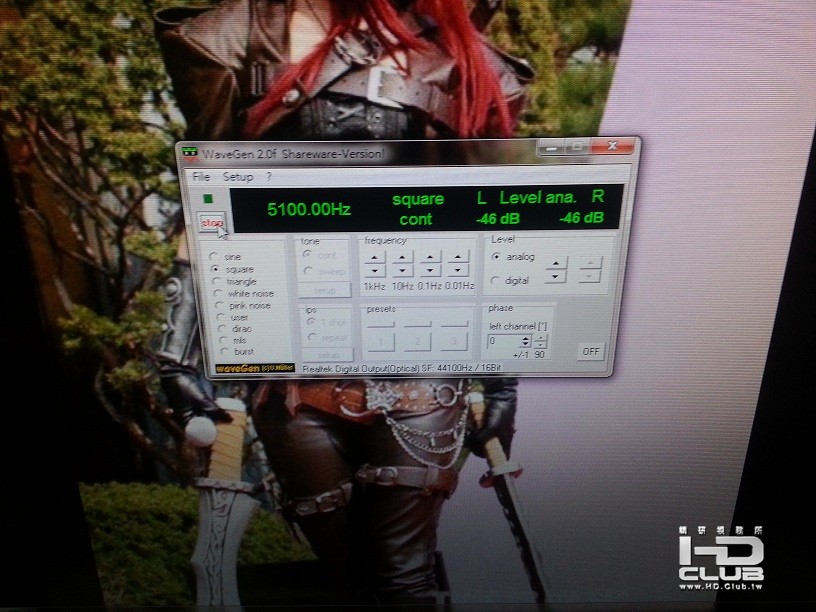

啟動音頻產生程式後  隨便輸出一個波型  隨便給設定一個頻率  然後拿示波器去量喇叭輸出端的紅端  記住波型的形狀後就開始量排線  量排線時喇叭線要撤掉音量要調大  因為沒經過後級放大的訊號很小  你量到它的時候不明顯  所以要調大音量訊號才明顯

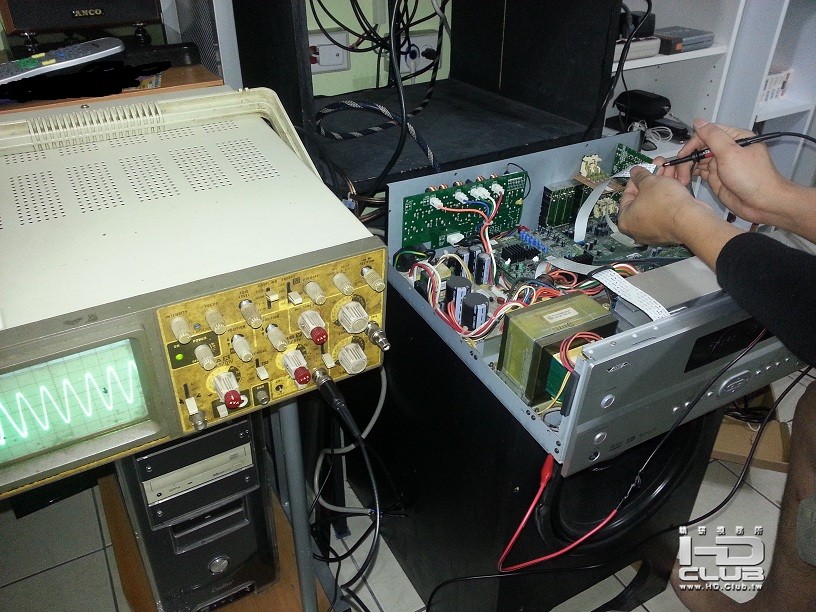

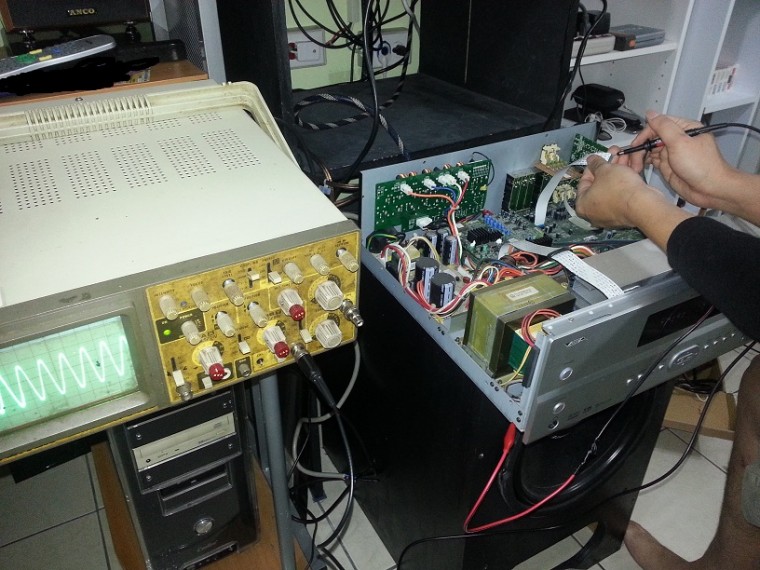

從下圖可以看到我量到波型了  這時候把音量調大調小看波型會不會變大變小  如果會  把程式關掉看波型會不會不見  如果會就代表找到要找的訊號線了  以小弟環擴為例  第1.3腳左右聲道2.4腳是左右聲道的地  如何判斷地線很簡單  量輸入av座的地與排線的腳位看是不是通的  是通的那就對了

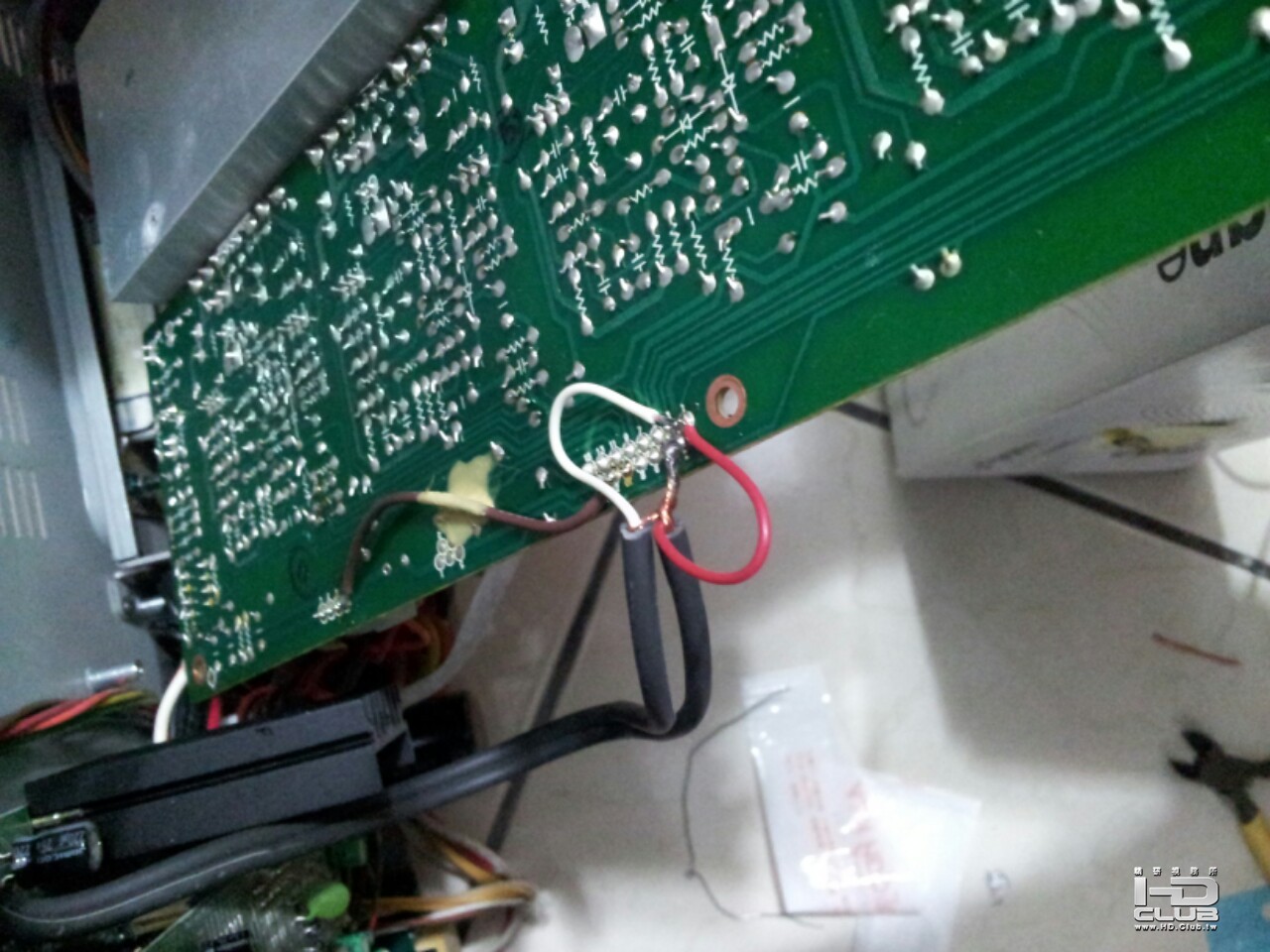

既然找到訊號線就開始接線囉  記得不要用太粗的線  一來難焊  二來容易短路到

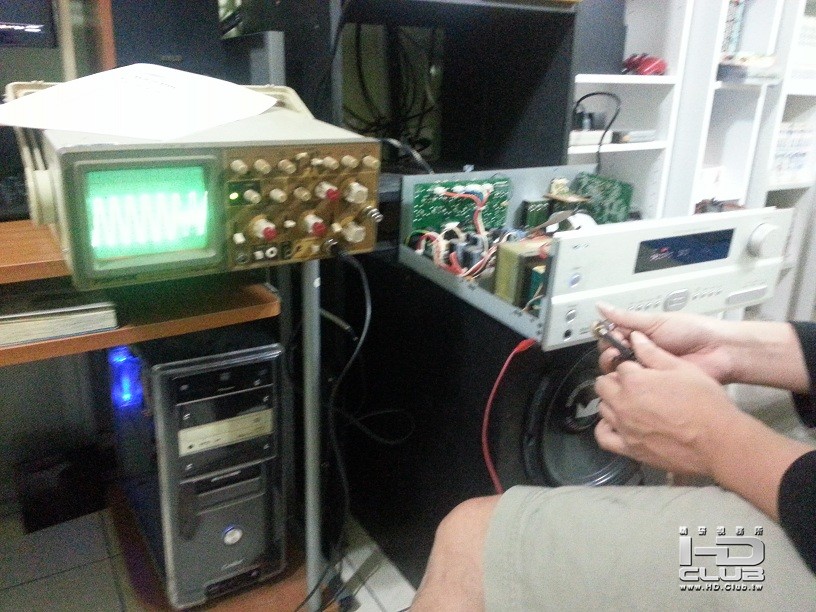

焊完之後也是要測試一下看是否正確

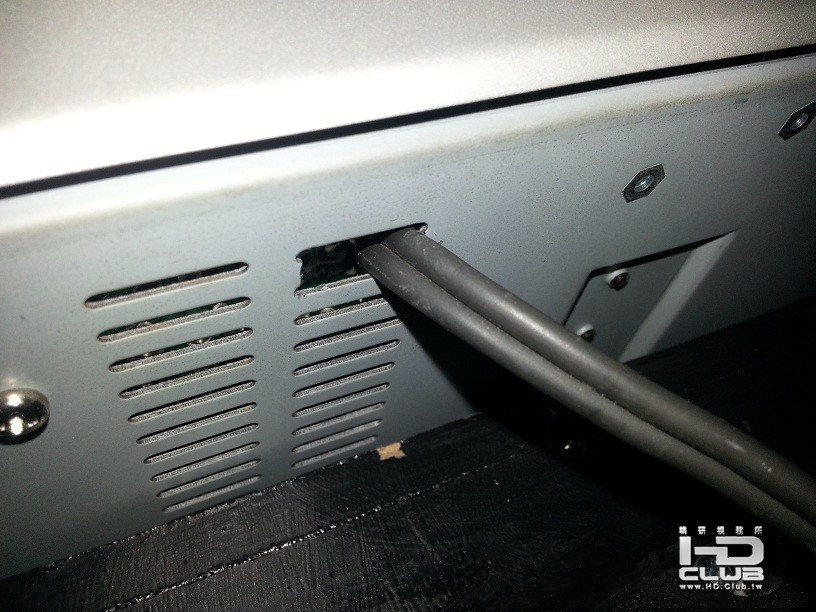

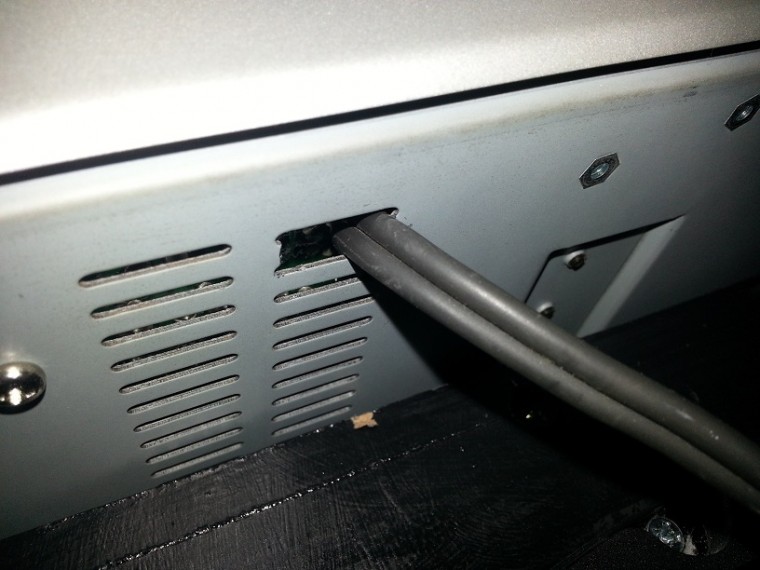

如果測試沒問題就把線拉出機外  途中要避開變壓器跟電源線  太靠近容易引起哼聲  當然路徑越短越好  決定好路線後把散熱孔剪一根下來(記得要用戳刀磨一下)線就可以穿出去了

拉出線後接上後級測試功能是否正常  如果都正常  跑一下粉紅噪音調整一下左右聲道的音量後就大功告成了

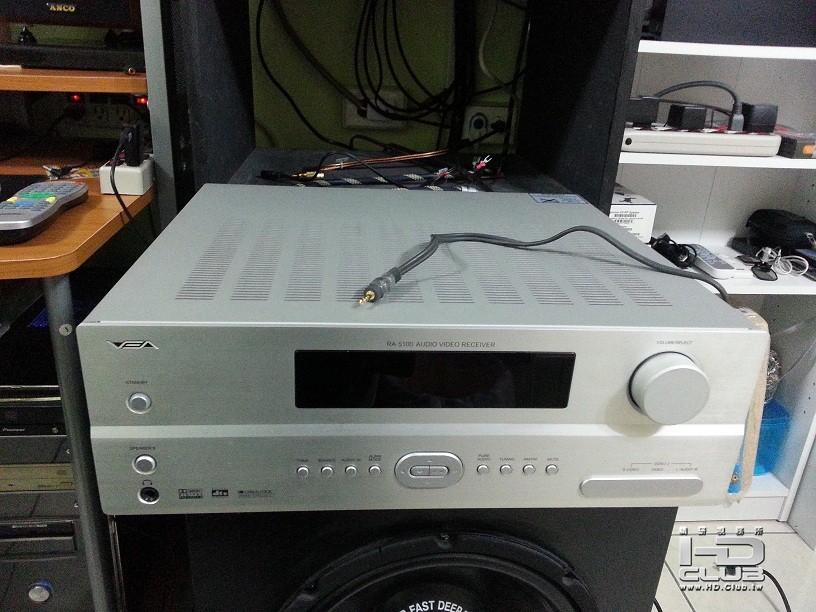

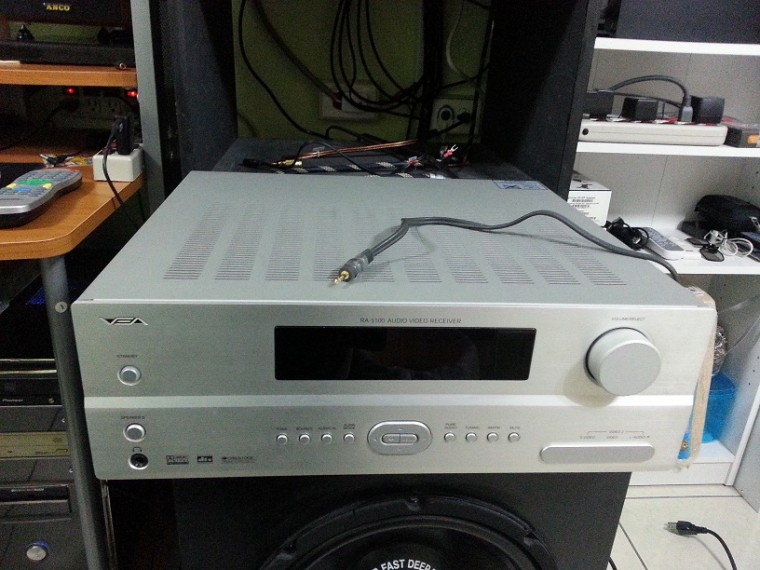

最後要說的昰1.此法已屬改機  改了之後就沒保固了  如果要改要三思再三思  2.小弟知道的不多  以上方法純屬土法煉鋼  如有錯誤還請大大指正  免得小弟傳遞錯的方法給大家  3.擴大機電路型式很多種  小弟只舉自己環擴為例  說不定還有其它的電路型式  看不懂的時候  千萬不要亂搞以免發生危險  4.最後貼上一張改機完成照XD
謝謝收看

發表於 2012-12-25 01:19:55 | 顯示全部樓層
PREOUT只是廠商「要或不要」的選項而已,多了並不會增加多少成本,
現今的中階以下環擴卻都選擇了「不要」這個選項,讓一些玩家吃閉門羹。

當初入門玩劇院時,選擇環繞擴大機的最重要選項,
就是「最便宜+有PREOUT」的機種! 哈!
回覆

使用道具 舉報


發表於 2012-12-25 09:52:07 | 顯示全部樓層
本文章最後由 artist1128 於 2012-12-25 09:52 編輯

很棒的技術分享....給您一個讚!

其實買環擴時不要在意多花那點錢,一定要買有pre out的機種,以後才有無痛升級空間,不然差價還不夠找位好師傅修改機器,機器改了狀況難料,以後2手也難賣.
回覆

使用道具 舉報


發表於 2012-12-25 16:38:27 | 顯示全部樓層
雖然買了有pre-out的AV AMP
家裡也還有閒置的後級
但已經沒空間可以擺上去了....
