支援4K無損播放的(不那麼)MiniPC

southwolf

本文章最後由 southwolf 於 2013-1-24 19:55 編輯

最近要搭建4K檔案的實時編解碼系統。本來是打算用Mini-ITX主板的，但一般SSD的讀取速度達不到要求，Intel HD4000亦無法直接輸出4K HDMI訊號，只好退而求其次，添加顯示卡和PCI-E SSD，所以只好選擇mATX了。

超難裝的銀欣FT-03機箱：

整机

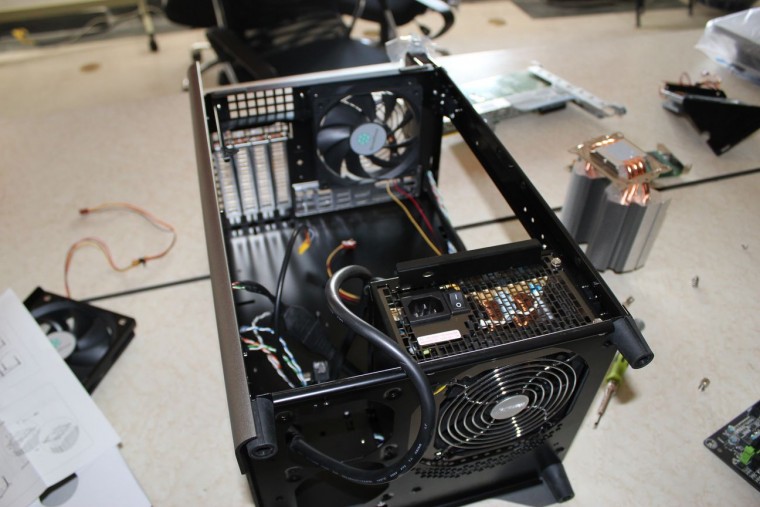

空箱

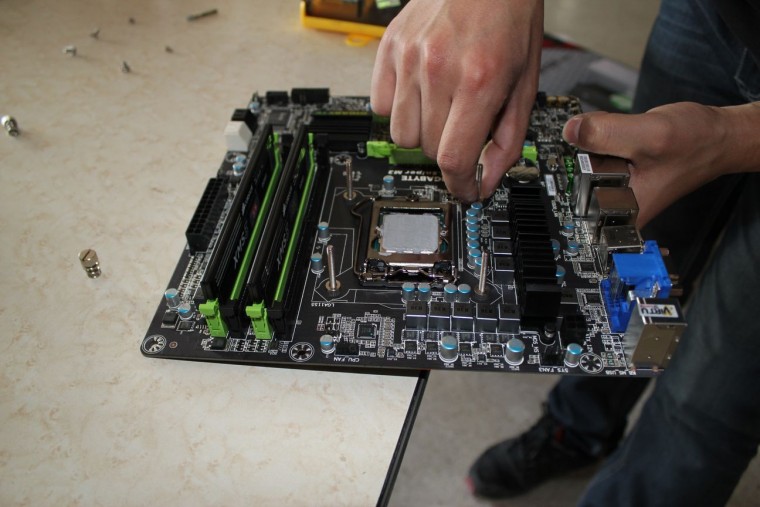

技嘉主板

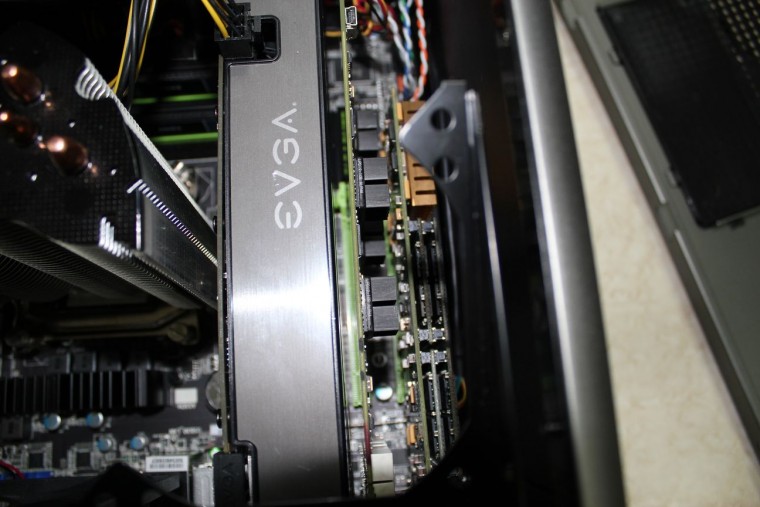

機內

配置如下：

       CPU: Intel Xeon E3-1230 v2
       散熱器: 超頻三 蝴蝶
       主板: 技嘉 Sniper M3 Z77 mATX
       内存: 海盜船 XMS3  8G DDR3 1600 * 2
       顯示卡: EVGA GTX 660
       硬盤: 三星 840 120G + 方舟 ArcaAPEX 1.5T PCI-E
       播控: BlackMagic DeckLink Quad
       機箱: 銀欣 FT-03

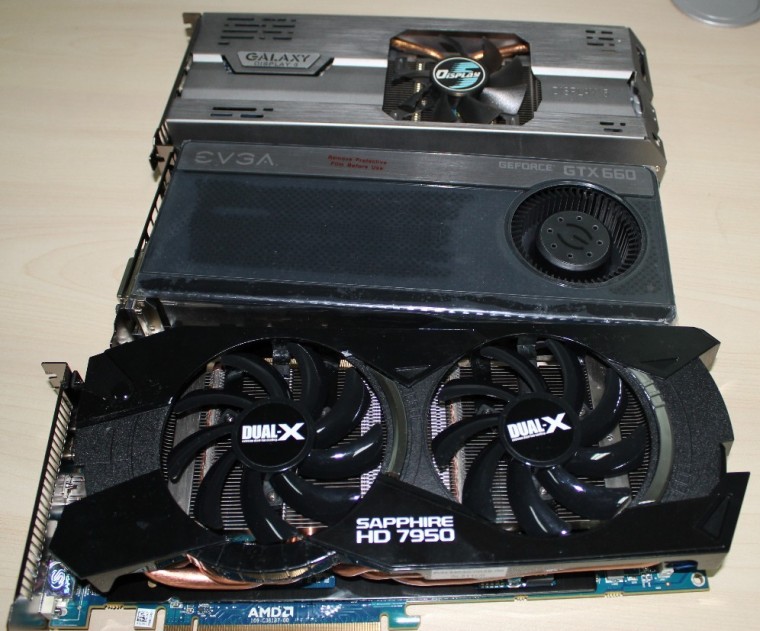

顯示卡疊疊樂：由上到下依次為 影馳GTX560, EVGA GTX 660 藍寶HD7950  還有一塊奇美 HD4850正在測試。

HD4850: 用於配合奇美的工程機，以兩路Dual-Link DVI 輸出4K*2K


GTX560: 本卡有四個Mini-HDMI接口，以1920*1080*4(上下左右四分屏)或者960*2160*4(水平四分屏) 拼成4K*2K

GTX 660 & HD 7950: 單路HDMI 1.4 輸出。當然由於HDMI介面帶寬限制，刷新率最高只有30Hz

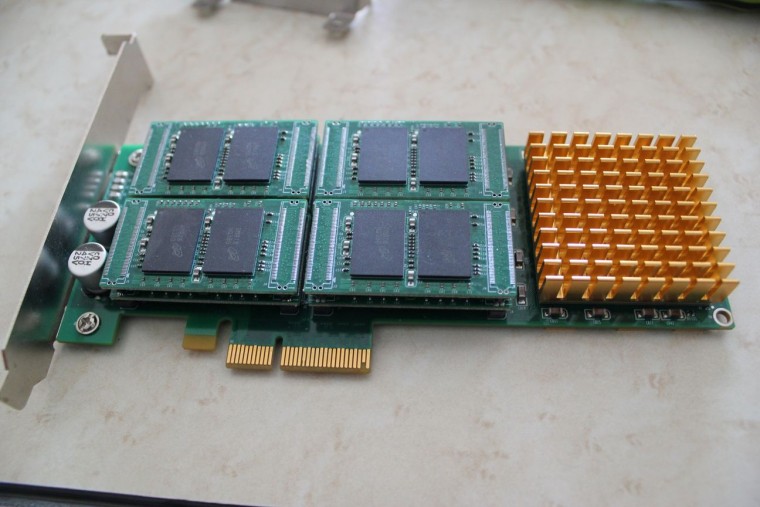

方舟 ArcaAPEX PCI-E SSD 1.5T，讀寫速度超過1G Bytes/s

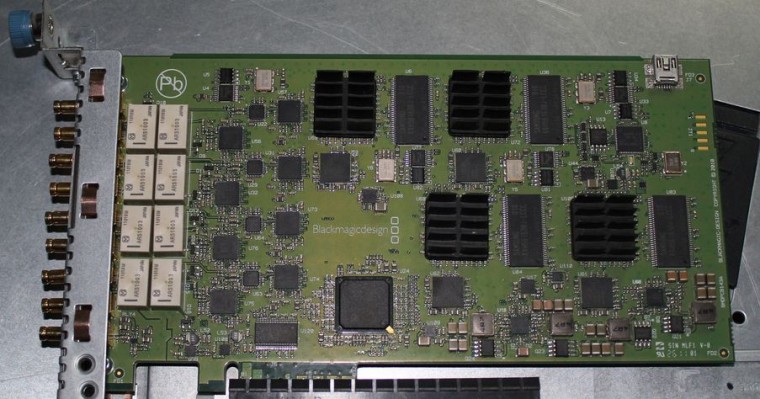

BlackMagic DeckLink Quad, 四路SDI 輸出1080P 拼合成4K



必須吐槽一下，銀欣這個機箱真的是超難裝！！！
期間遇到各種問題，電源走線、SSD硬碟背板走線，主板USB3.0走線，CPU風扇與機箱風扇衝突…前後拆了幾遍，花了至少兩三個小時才裝好…

PS：整機價格約人民幣三萬五千，不過比起旁邊的東芝55X3跟索尼84X900，只能說是毛毛雨了……)" />"

west

新版的奇美4K2K工程機，只需要一條DVI就可以達到4K2K的輸出了喔。
我用的是GTX 680顯示卡。

southwolf

west 發表於 2013-1-24 19:34
新版的奇美4K2K工程機，只需要一條DVI就可以達到4K2K的輸出了喔。
我用的是GTX 680顯示卡。 ...

由於我們在大陸，與奇美的工程師溝通不便，更不用說那麼大一支螢幕的運輸了。之前出現過一次故障，折騰了幾個月才搞定，於是只能將奇美列為Plan B了。

本機不是用於遊戲測試，顯卡"夠用就好"。最後裝機使用的是GTX660

我要開機啦

west 發表於 2013-1-24 19:34
新版的奇美4K2K工程機，只需要一條DVI就可以達到4K2K的輸出了喔。
我用的是GTX 680顯示卡。 ...

應該也要用Dual Link DVI吧
可是......DL DVI有支援到4K啊
我還以為要DP或HDMI才行耶

west

當初這一部確實是用兩條 DVI 連接的。
http://www.hd.club.tw/thread-112837-1-1.html

催生這部4Kx2K monitor的人，就是畫面中的奇美電子(群創)優秀的工程師。
2013年一月一日起，原來的奇美電子已經更名為 群創。

KOBSS

本文章最後由 KOBSS 於 2013-1-28 09:57 編輯

目前能以一條連接線, 能達到現在的 4K 解析度有:

HDMI 2.0 => 4096x2160 / 3840x2160 @ 60Hz
HDMI 1.4 => 4096x2160 @ 24Hz , 3840x2160 @ 30Hz
DVI-D Dual Link => 3840x2160 @ 30Hz
DisplayPort 1.2 => 3840x2160 @ 60Hz

tzlun

.....一開始我還以為相機比電視還高檔
連電視上的黑點都拍出來了
結果手一摸.........去原來那黑點是我自己螢幕上的
