關於戴導對『Photoshop的影像訊號處理』

Macrock

在HD剪接軟硬體討論區中，拜讀戴導的『photoshop 處理圖片到剪接軟體的心得』。讓我想到Final Cut Pro 如何看待Video Signal 。

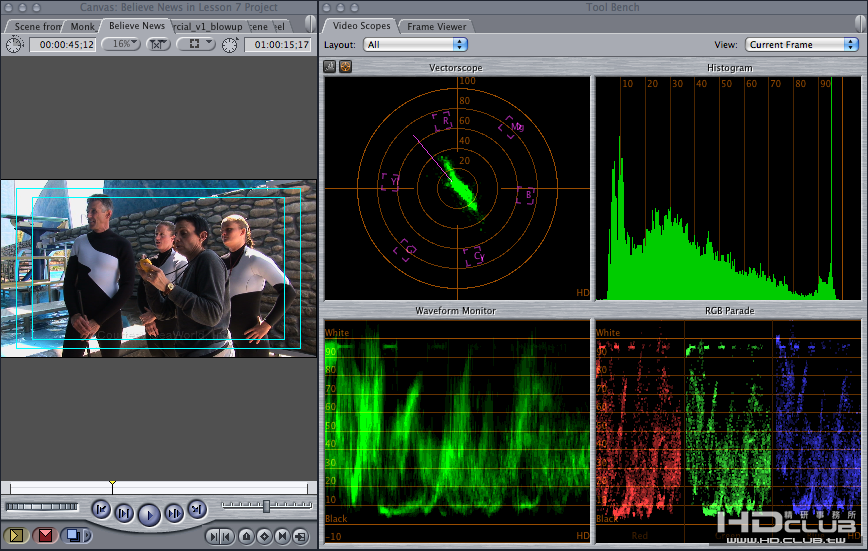

簡單地說，在數位的世界中，Video Signal（到電視或監視器顯示出可見影像）是這樣看待的。Final Cut Pro 的Waveform Monitor 是以Y'CBCR 以百分比顯示影像。而大家常見的8-bit, 10-bit 則是luma sample （亮度採樣）：

8-bit 指的是將訊號從最暗到最亮切分成2 的8 次方，等於256 個等份。
10-bit 指的是將訊號從最暗到最亮切分成2 的10 次方，等於1024 個等份。

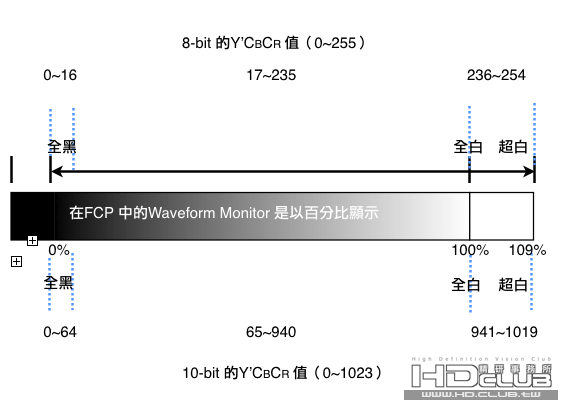

當然，切得越細，呈像的細節對比越多。但在Final Cut Pro 上（或其他軟體）都以百分比顯示。畫個圖给大家看：



用Page 畫，好累休息一下！應該看得懂吧？我很用心畫的！

上圖的意思說：以8-bit 為例，0~16 是全黑、235是全白、236~254是超白super white 。
                     以10-bit 為例，0~64 是全黑、940是全白、941~1019是超白super white 。

【注意】圖上最左邊是 -10~0% 在Y'CBCR 的訊號中並不適用。

----------------------------------------------------------------------------------------------
因此您就可以換算了。

Input Level 是一開始的亮度值，通常如果是畫面有問題，我們會先在這個欄位找到影像中的最黑及最白的位置，並在這個欄位調整一下。

Output Level 是對應Input Level 的亮度值（可能有調過），再決定最後輸出的對比率（再決定最後在顯示上最黑及最白的值應該多少）。

再參考一下Final Cut Pro 的Waveform Monitor



[ 本帖最後由 Macrock 於 2008-12-16 23:12 編輯 ]

namo

Macrock 老師

每天我都學到新的

真是辛苦您了

羅力~

Macrock

我在本網已經登錄，為什麼我還是『離線』狀態？

Macrock

我上一次上來的時間是？？？



我，這幾天都在這裡『流連忘返』阿

[ 本帖最後由 Macrock 於 2008-12-16 23:28 編輯 ]

alex

老問題了
好像是因為論壇不希望有人為了累積分數
用機器人掛站，所以才會有你看到的現象啦

core

ericyam 大大說:


Discuz 長期以來的BUG

N年了 一直尚未解決

http://www.hd.club.tw/thread-17344-1-1.html

Macrock

各位的存在，都是靜止的，只有我在某光年分之一秒，凝視著各位！（蠻像科幻小說的情結，我可以自由穿越時空象限）

結果，只是個Bug !

namo

Macrock 老師

system bug 就跳開,上課了

您能有系統規化一下

1.
2.
3.

我每天就是要看您的教學

謝謝教導

Macrock

其實我的時間很零碎，每次上來，是隨性所致。只要大家不見笑就好了。

dyeverywhere

Macrock大才是真專業

我也是半吊子
我也來好好學習學習

Macrock

有戴導這樣熱心地分享專業知識是大家的福氣，有些是書上學不到的喔！而您不是半調子，別客氣了
