[分享] 想踏入顯微攝影的世界嗎?科學maker--Scimage手機顯微鏡開箱分享

[複製連結]

發表於 2014-5-2 18:59:05 | 顯示全部樓層 |閱讀模式

馬上註冊,結交更多好友,享用更多功能,讓你輕鬆玩轉社區。

您需要 登錄 才可以下載或查看,沒有賬號?註冊

x

想輕鬆踏進顯微攝影的世界?靠著智慧型手機優秀的錄影、相機功能
搭配科學maker製作的Scimage手機顯微鏡,便可以入門顯微攝影
科學maker是一個非營利的社團,我對他們的手機顯微鏡相當有興趣
一眨眼也等了好幾個月,終於在第三次製作的時候也入手了兩組
手機顯微鏡利用相當簡單的設計,配合大家都有的智慧型手機
搖身一變成為數位顯微鏡,而且手機內建的相機等級越高
手機顯微鏡的實力就越強,無論是錄影還是拍照都OK
在自由贊助後又過了兩個月左右吧,終於盼到這一箱

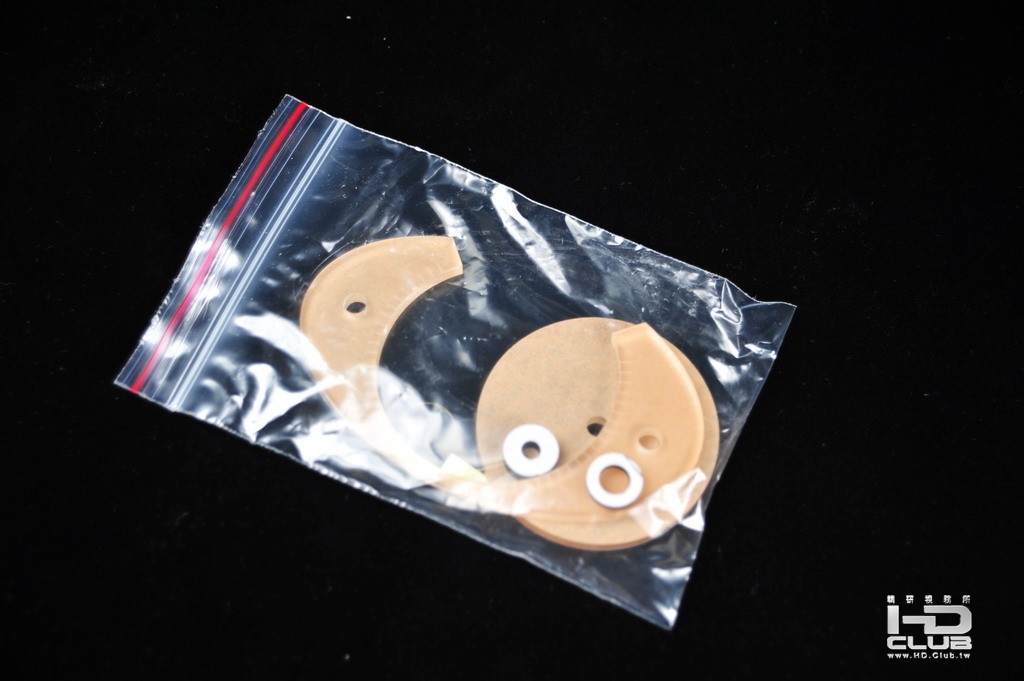

我這次也申請了一組偏光模組,不過這過陣子再玩
這一次就先不開箱了,先摸熟再說

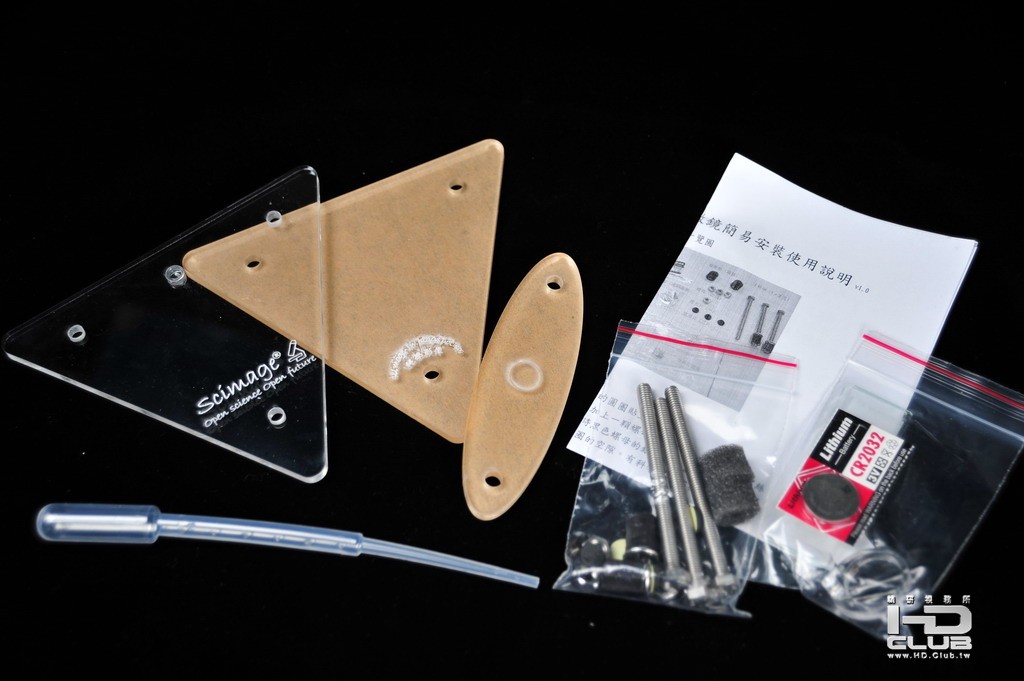

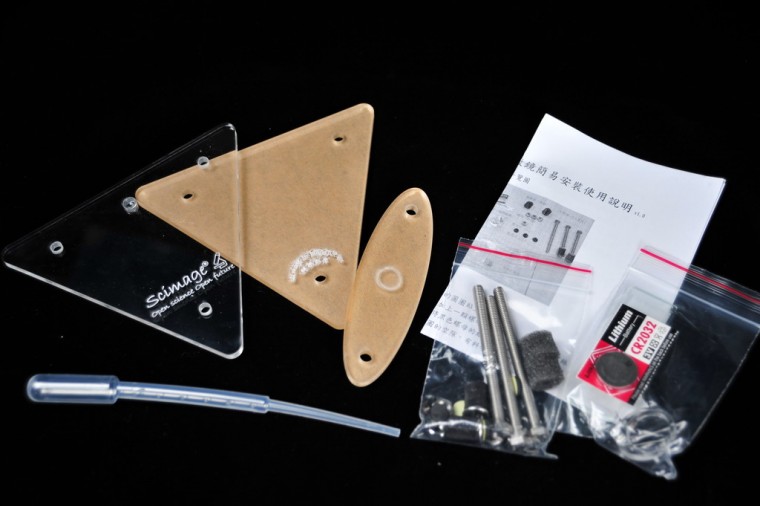

手機顯微鏡全體零件集合,我就不一一解說了

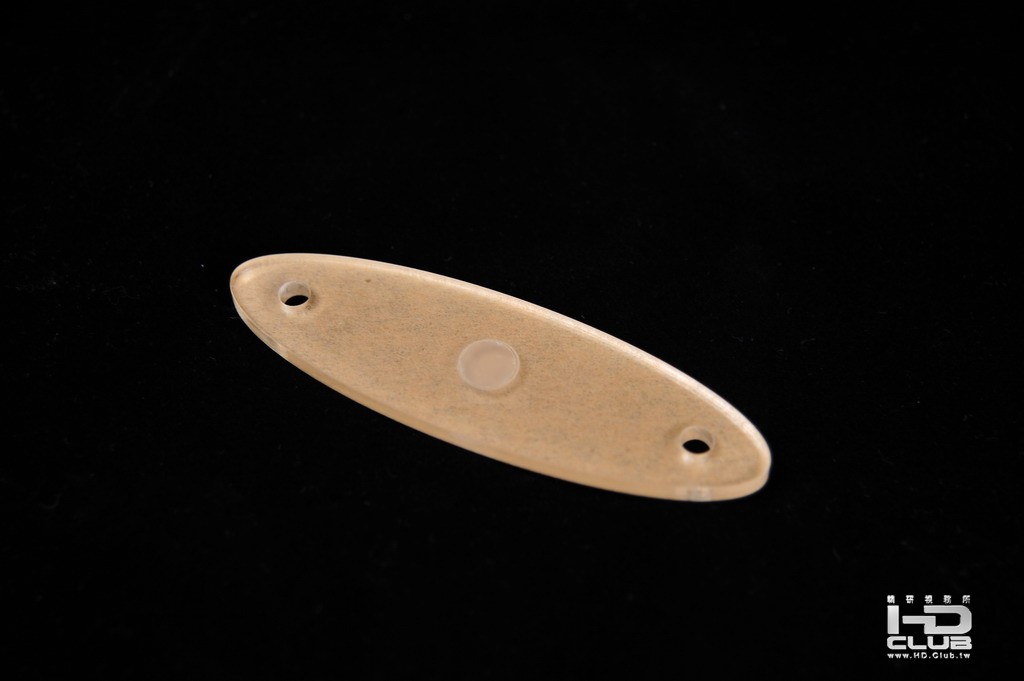

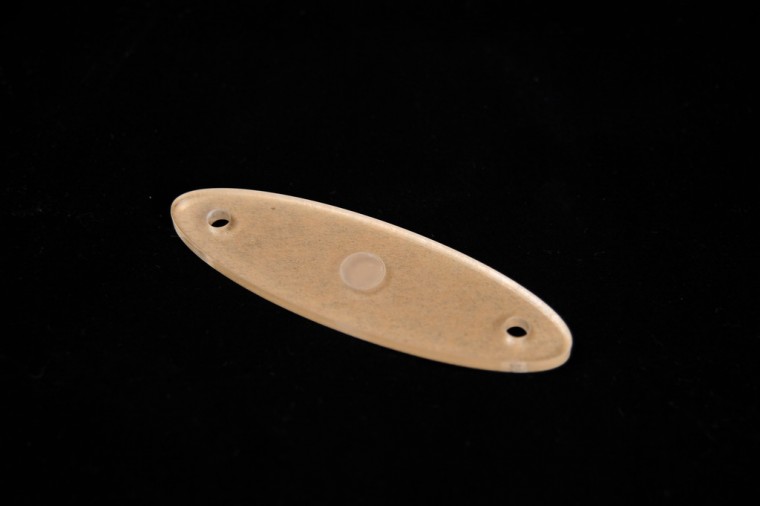

首先把擴散片貼上載物台,這是最難的一部份
因為要撕除擴散片的紙非常難,對於沒留指甲的我來說

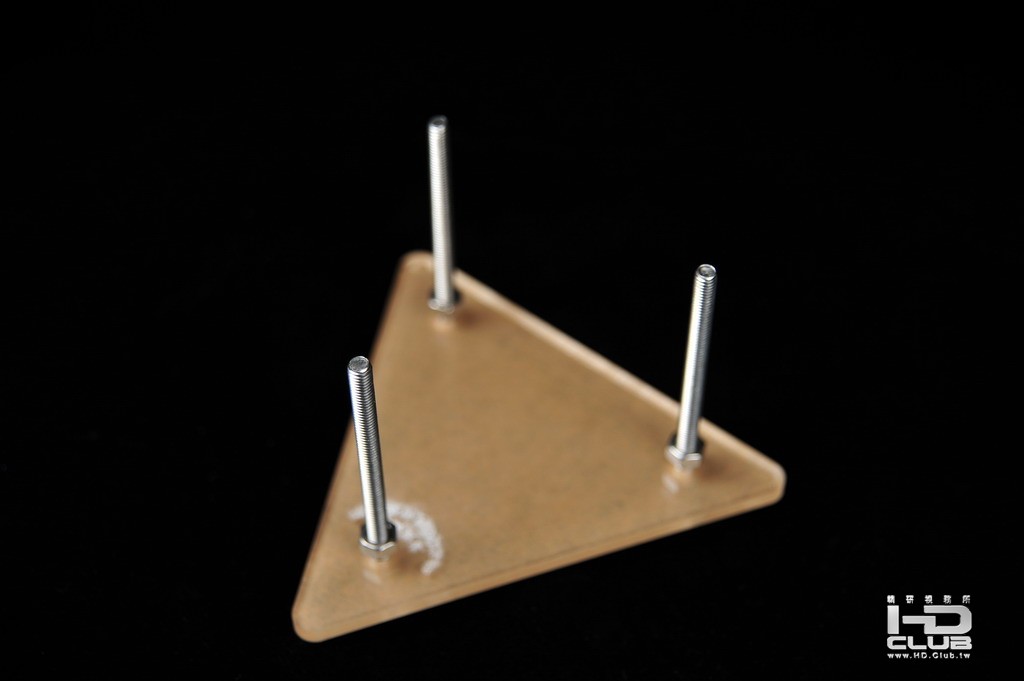

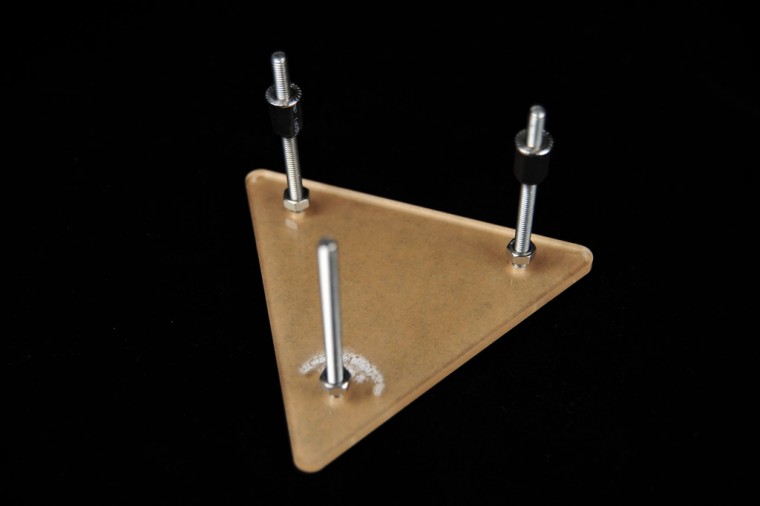

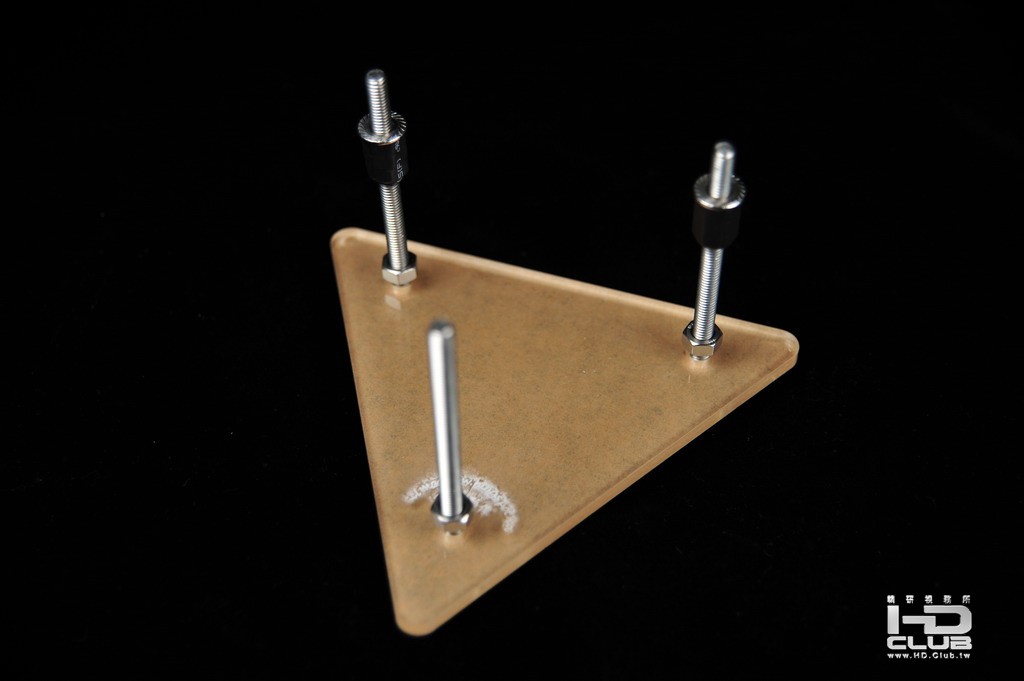

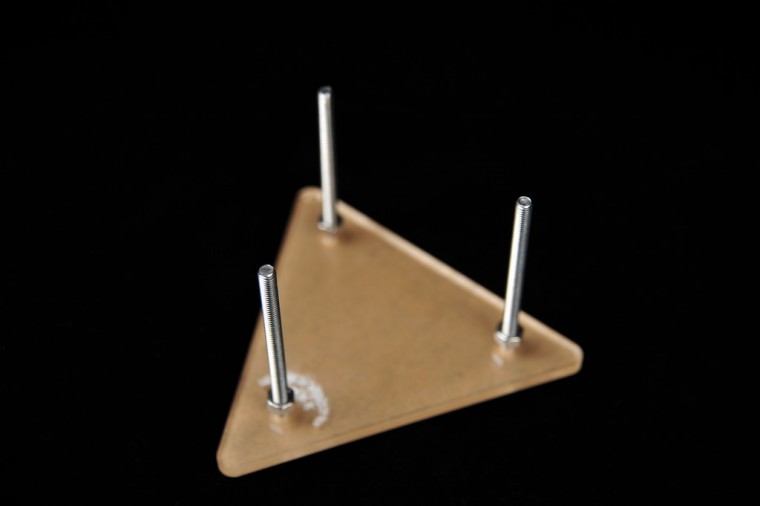

然後把主體螺絲套上底板,並鎖上螺帽
因為等一下還要微調,所以先別鎖緊

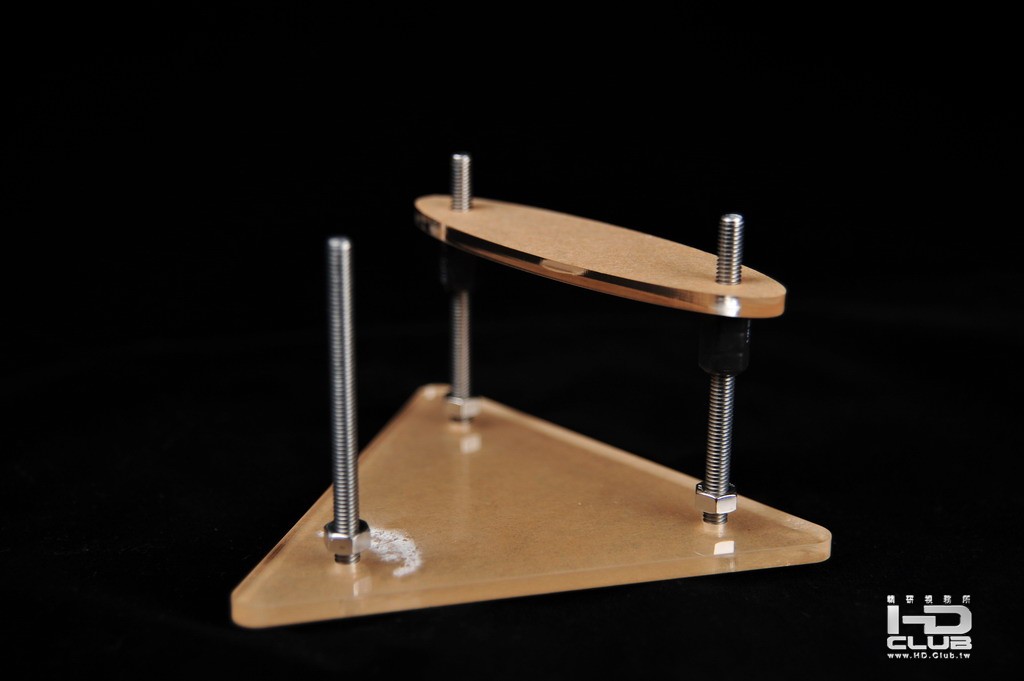

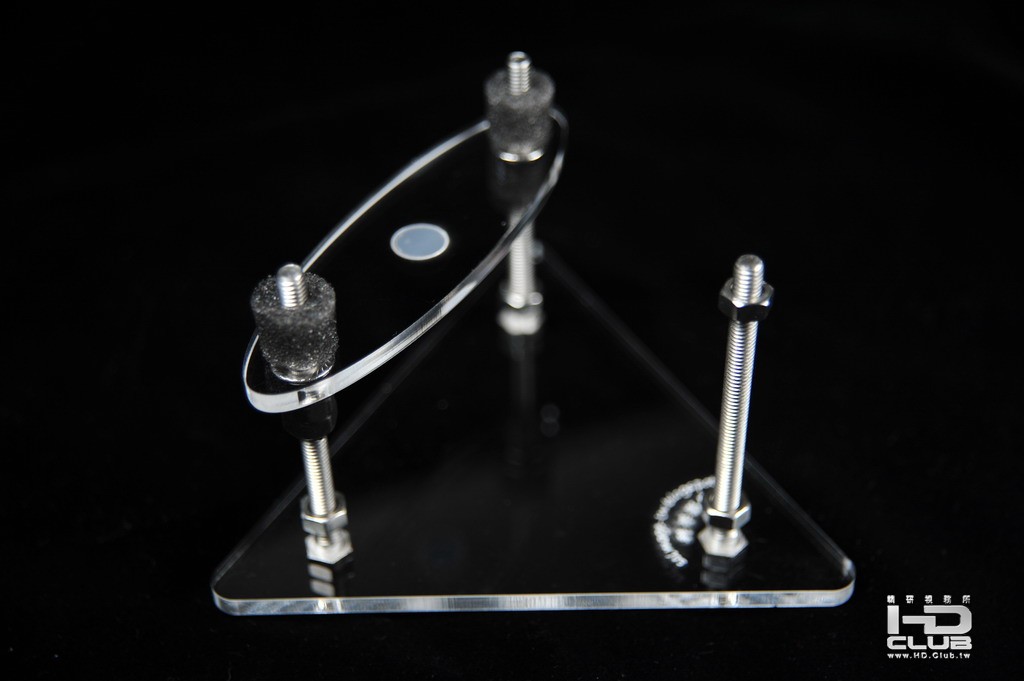

再套上調整載物台,以便手機對焦的螺帽

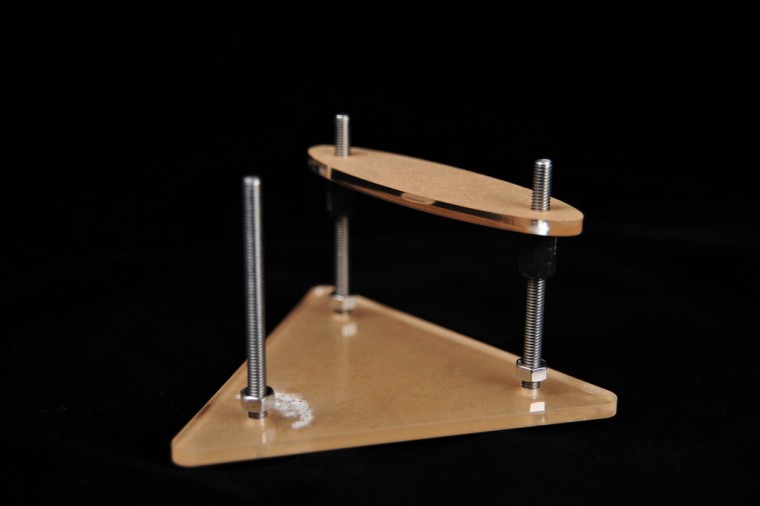

再放上載物台

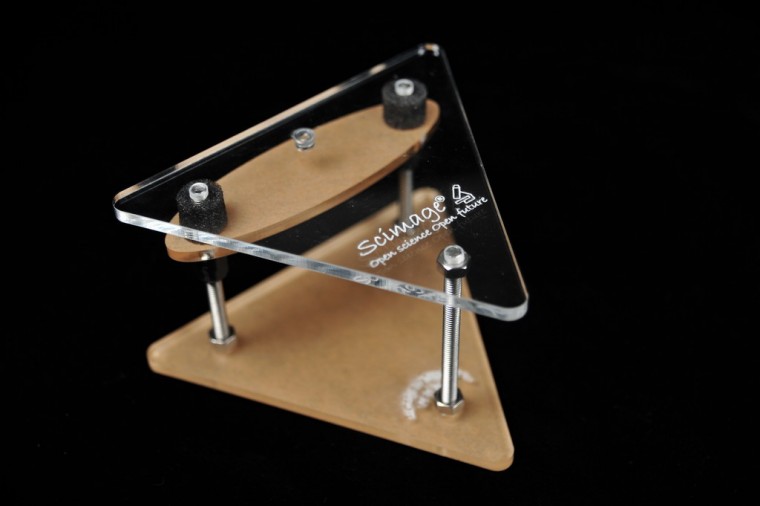

再放上緩衝海綿跟上板,基本上就完成了

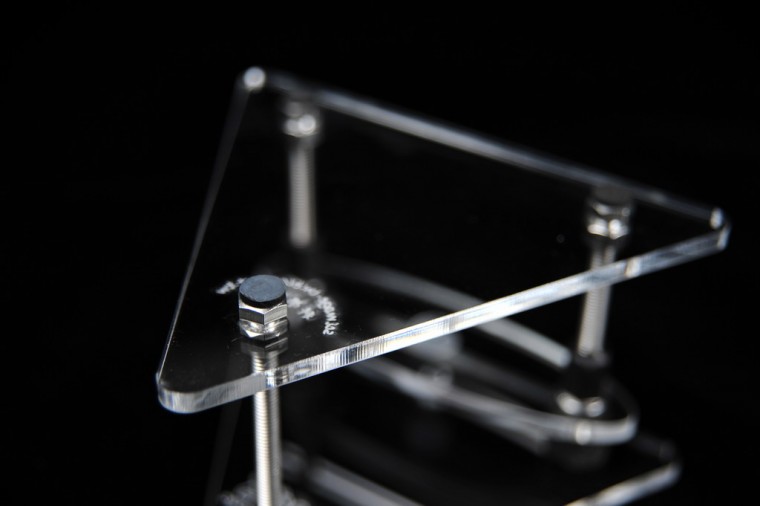

上板有攻牙,所以主體螺絲可以鎖進去
但是要注意別凸出來,微調好後再鎖緊下板的螺帽



我這時候想要撕除壓克力的保護紙模,才發現卡住了
所以只好又拆掉上板來撕除紙模,真搞笑

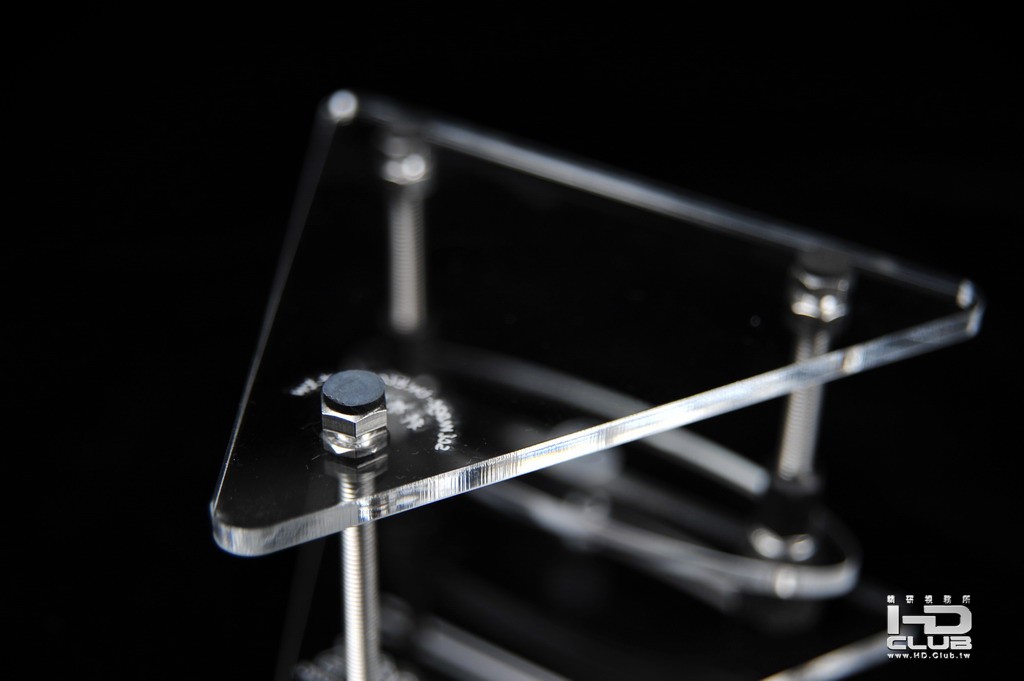

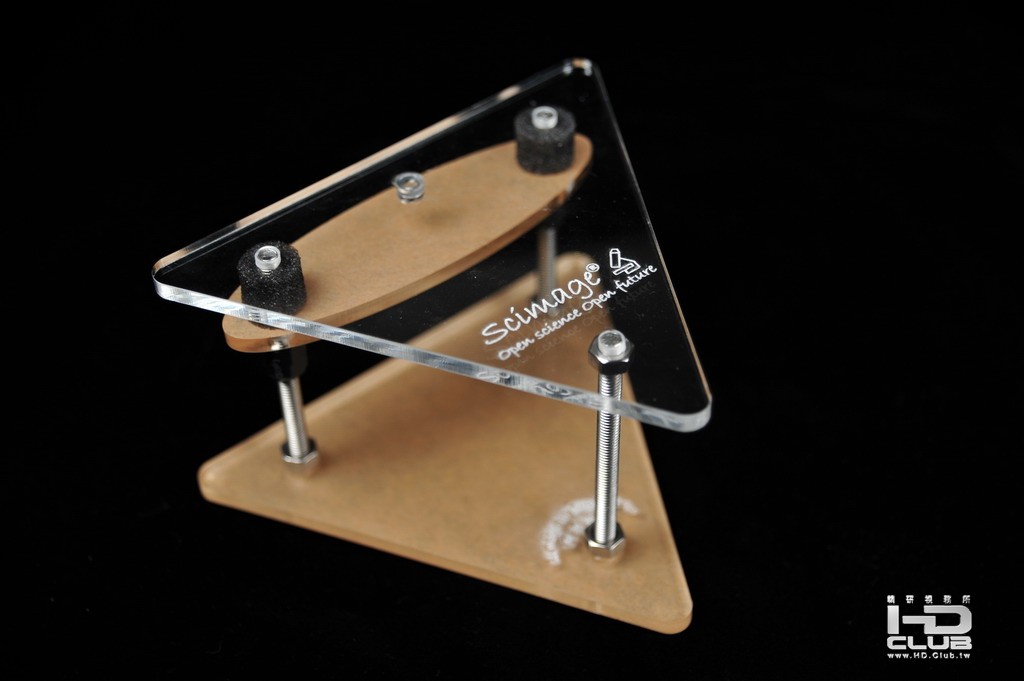

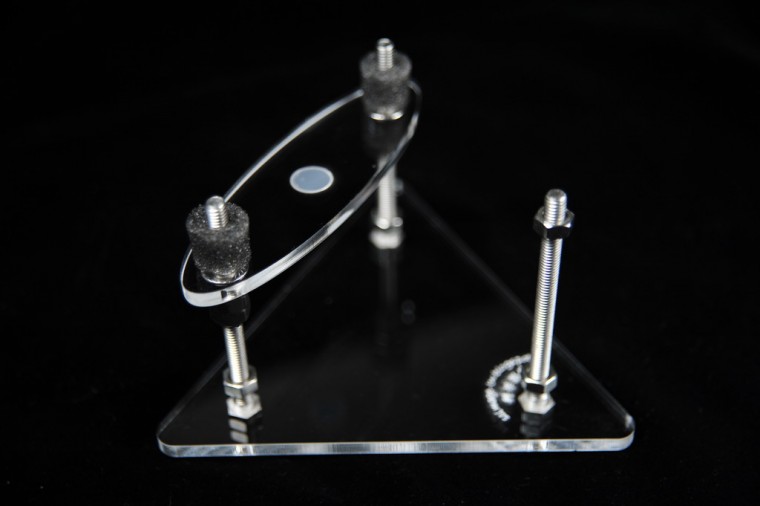

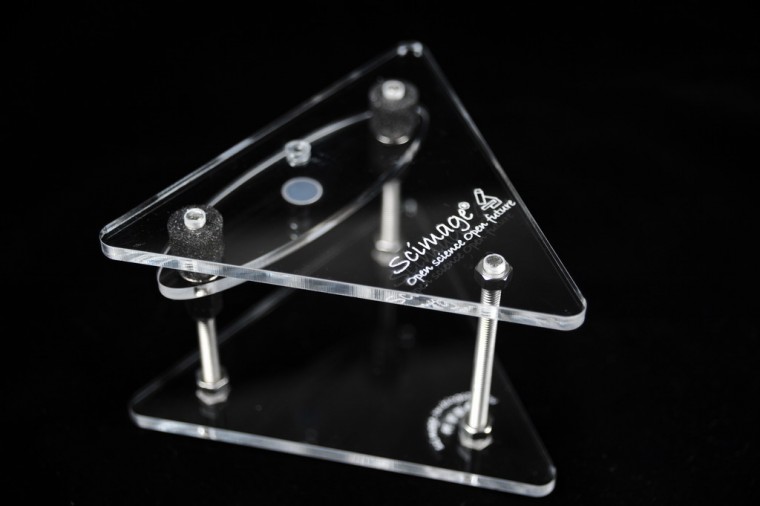

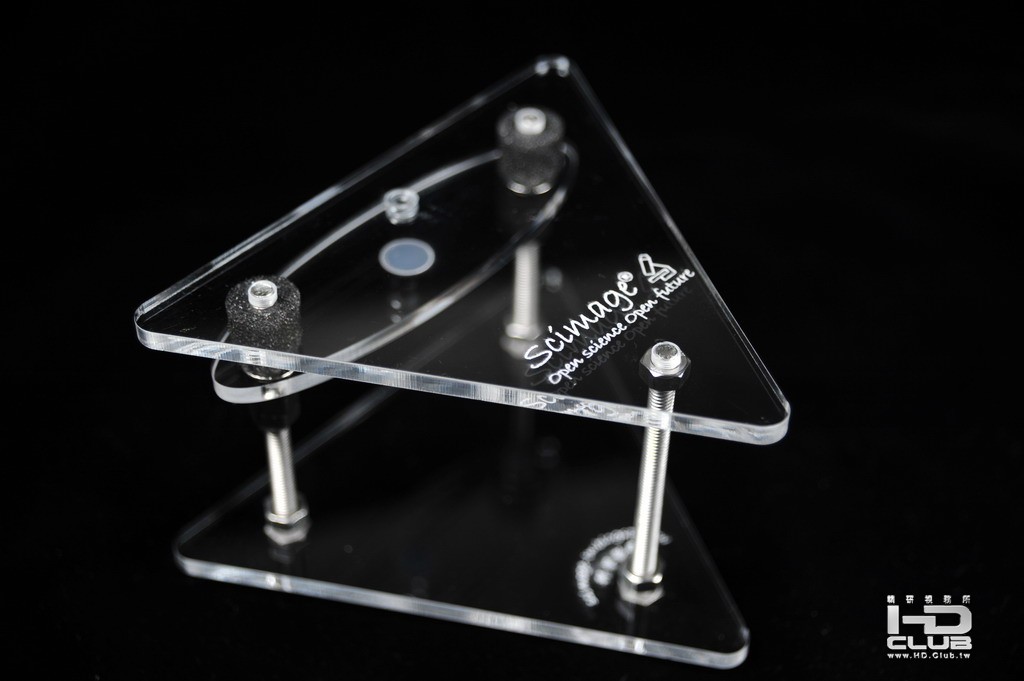

這次是真的完工囉



將手機顯微鏡反過來,安裝止滑片

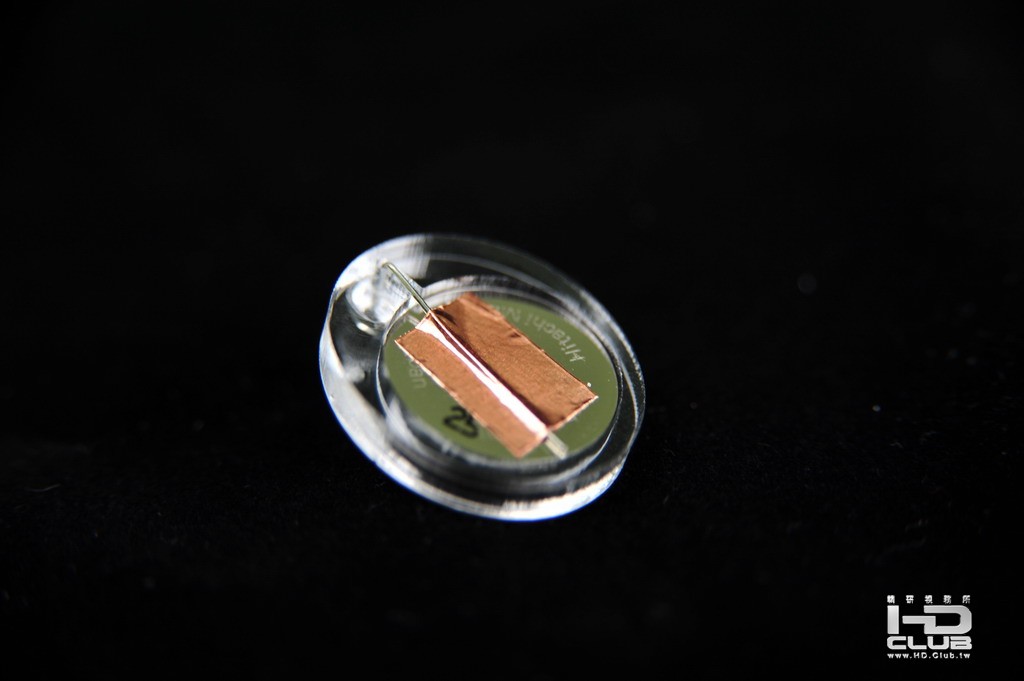

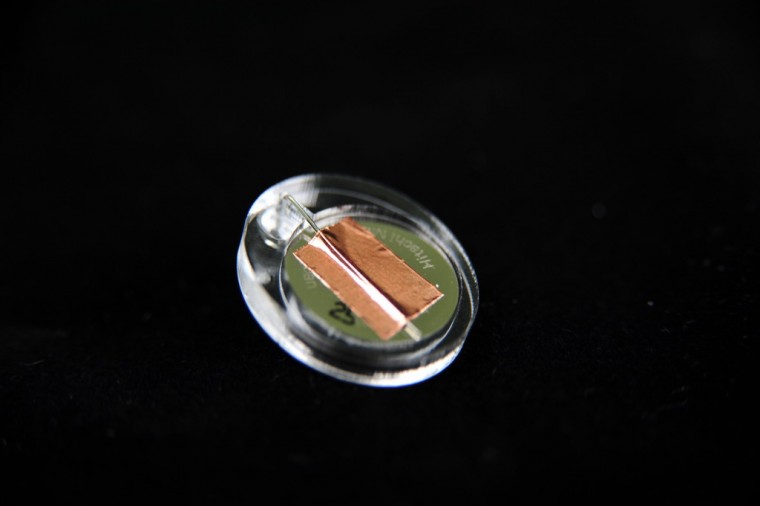

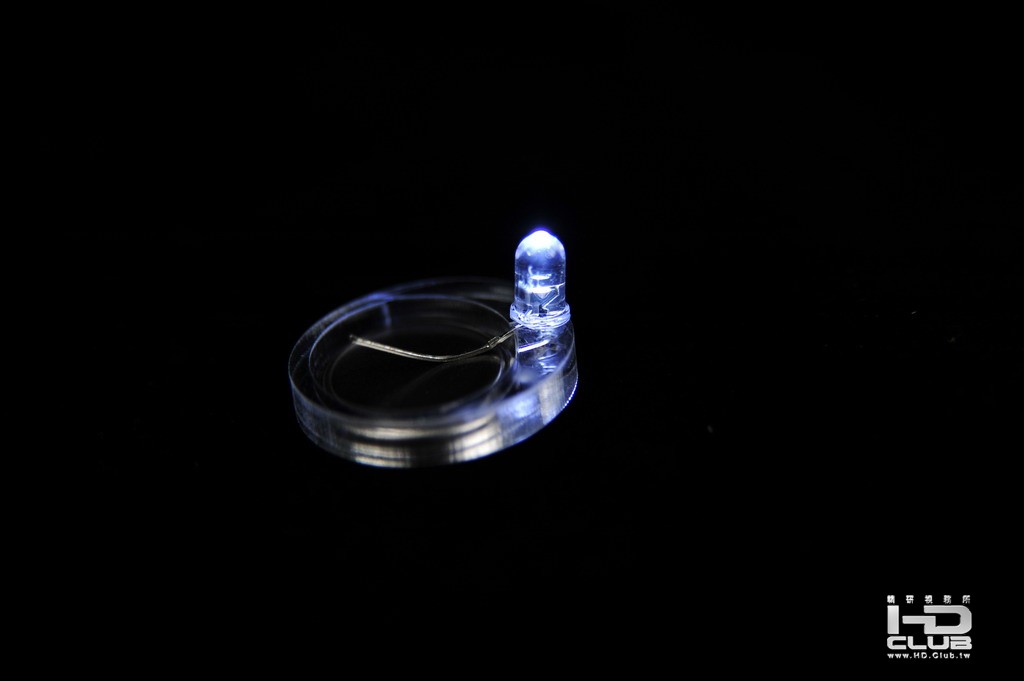

最後是處理一下光源,將電池裝好、銅箔貼上

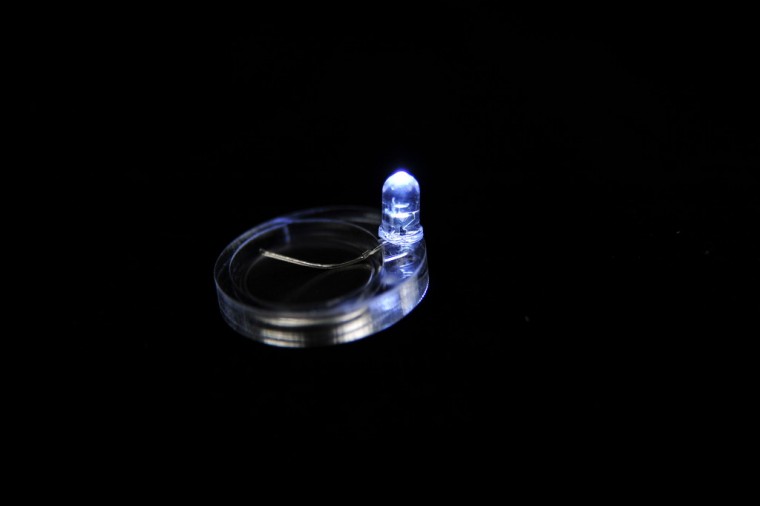

另一面將LED的接腳壓好,光源就會亮了

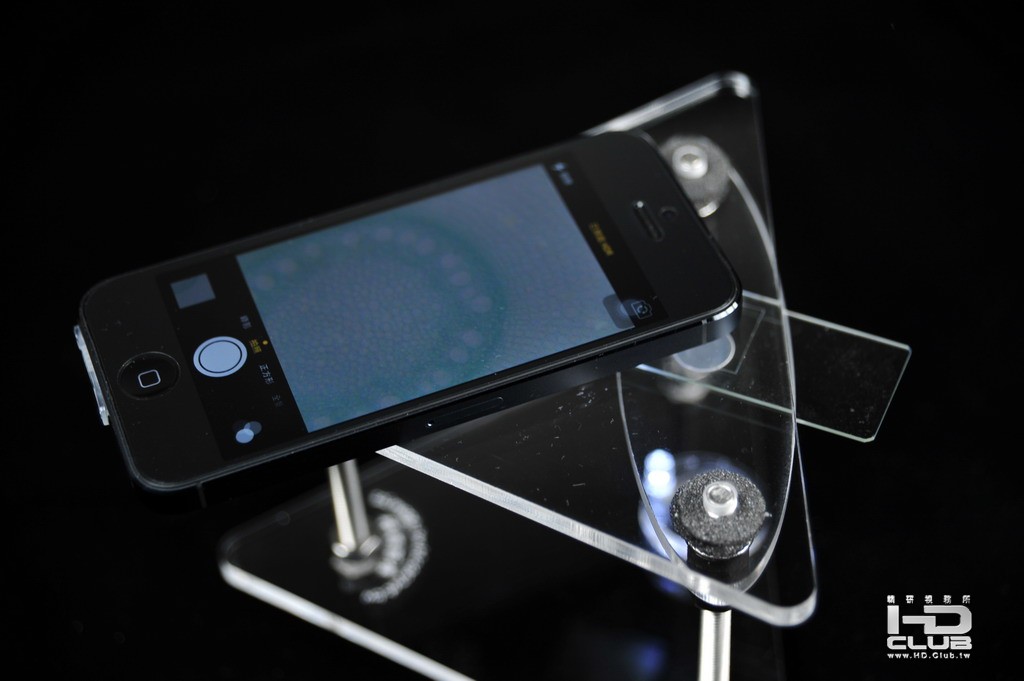

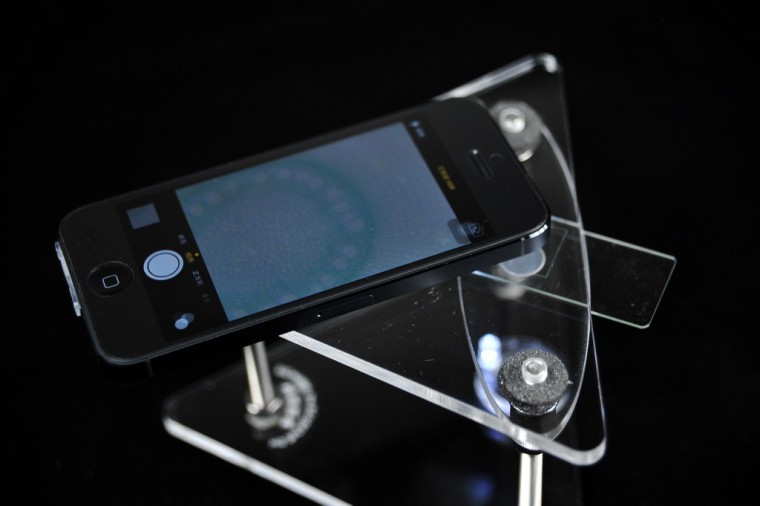

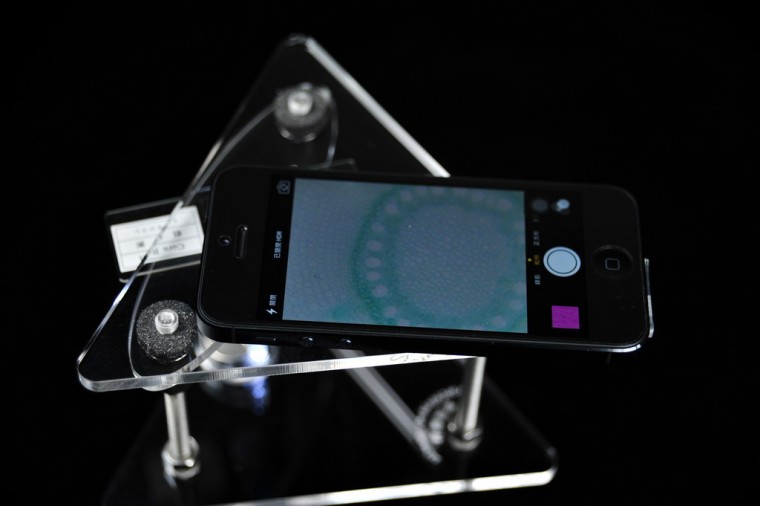

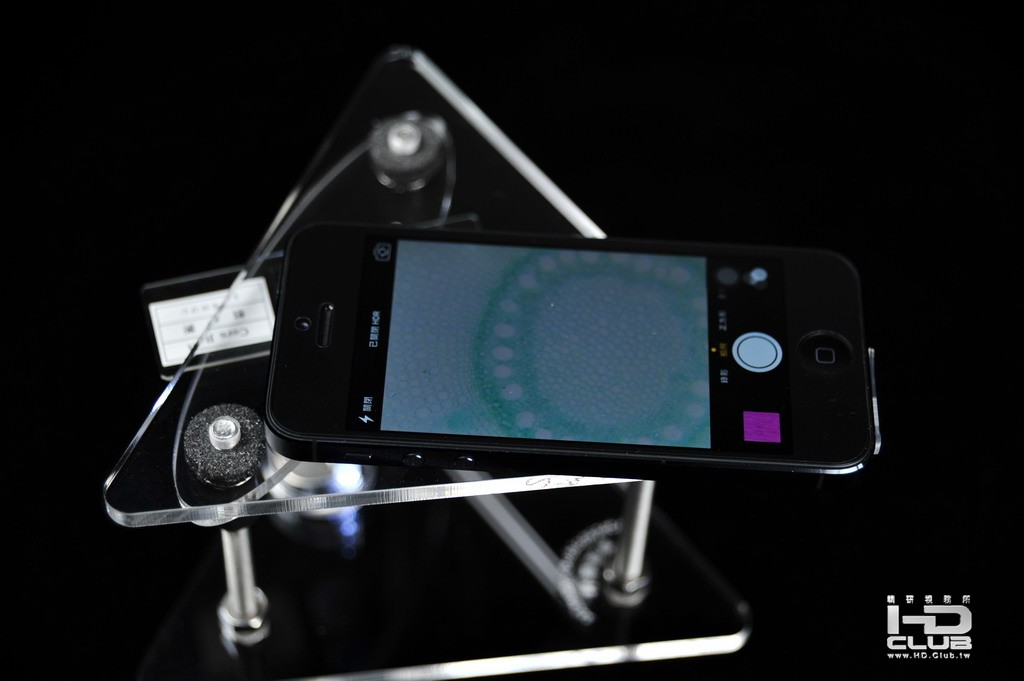

就可以把手機放上去觀察、拍照囉



DEMO一下手機顯微鏡拍出來的照片

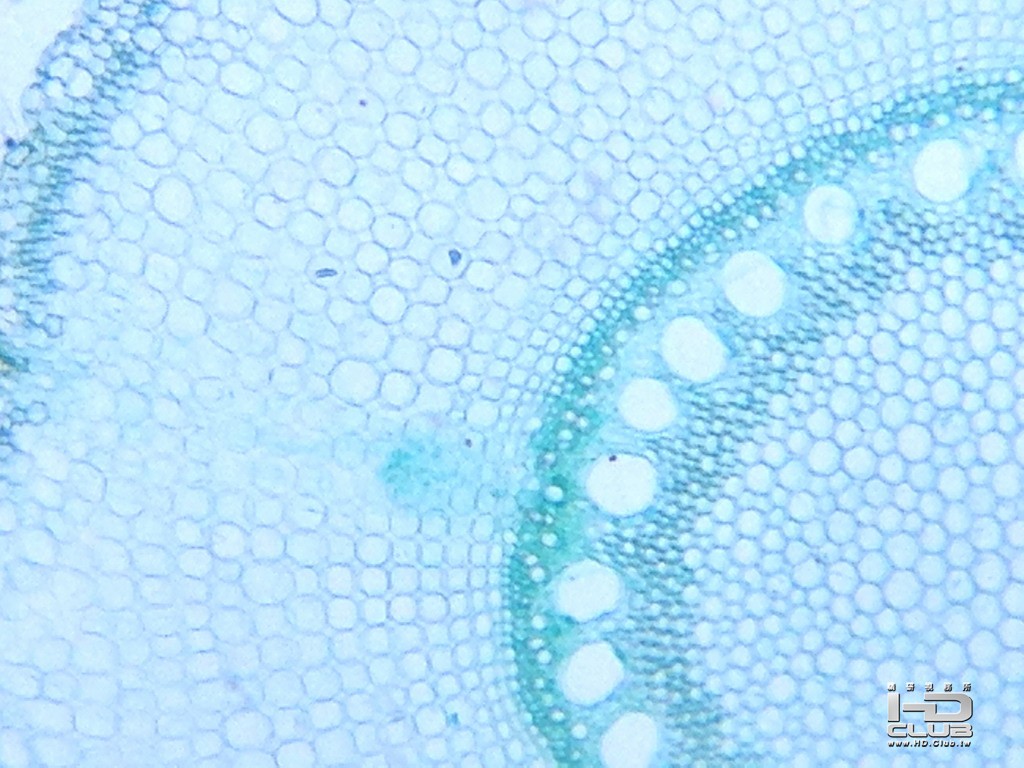

首先是玉米根橫切面,中央解像力明顯優於周邊

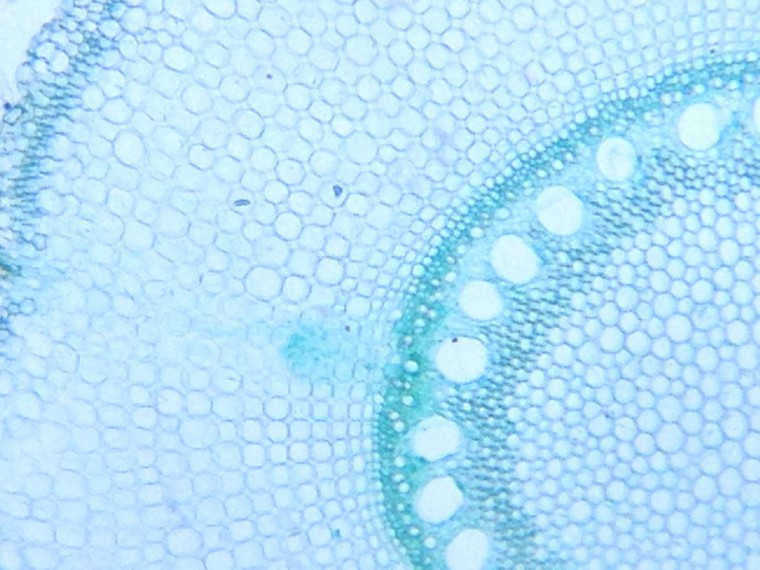

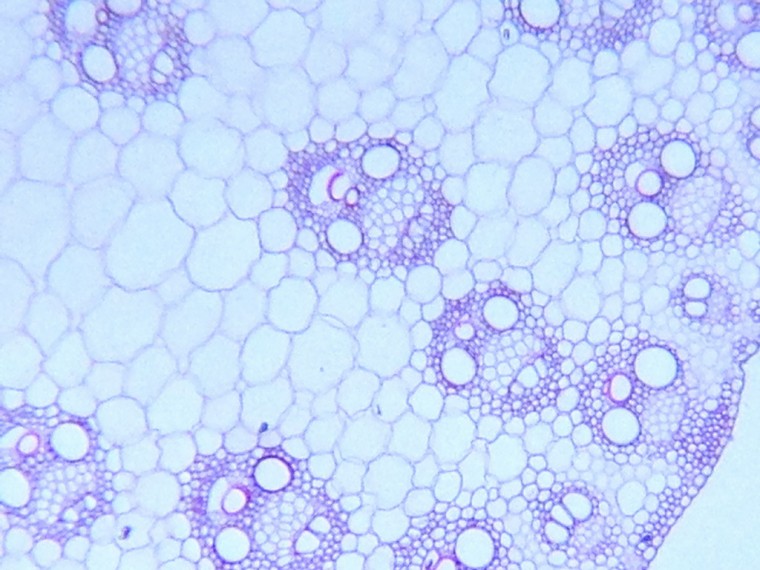

玉米莖橫切面,效果優異

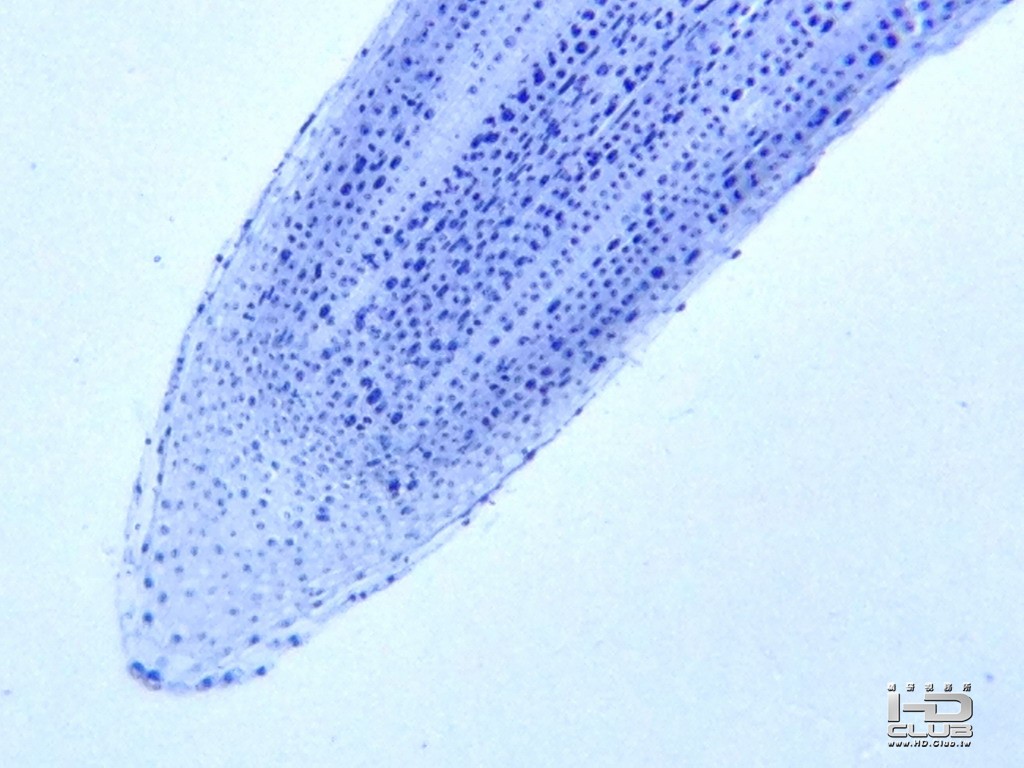

洋蔥根尖,可是染色體狀態還是看不清

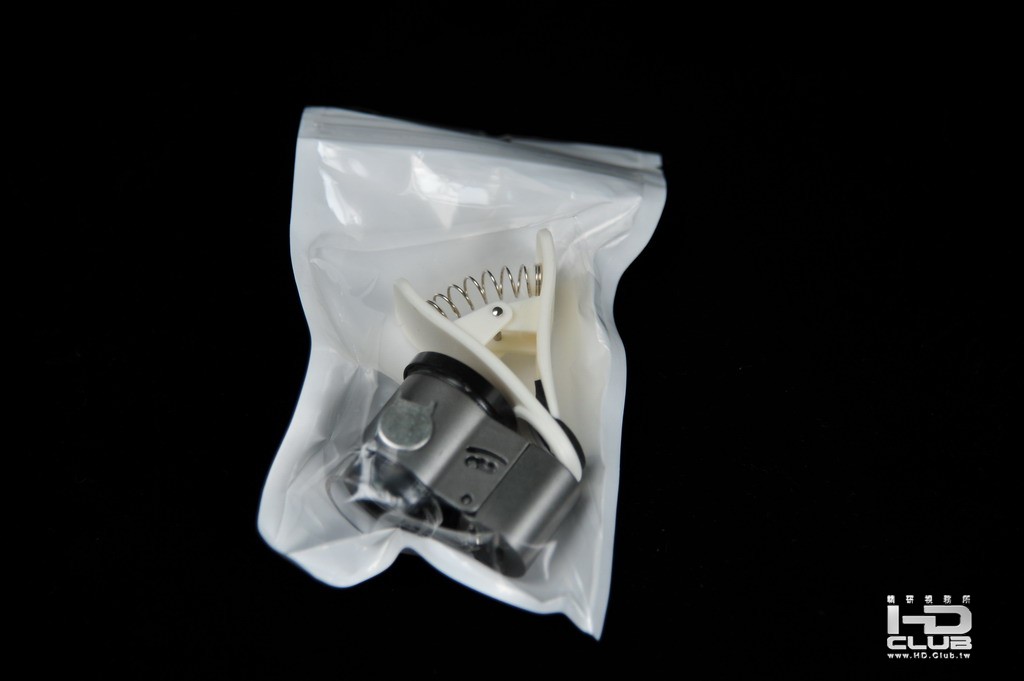

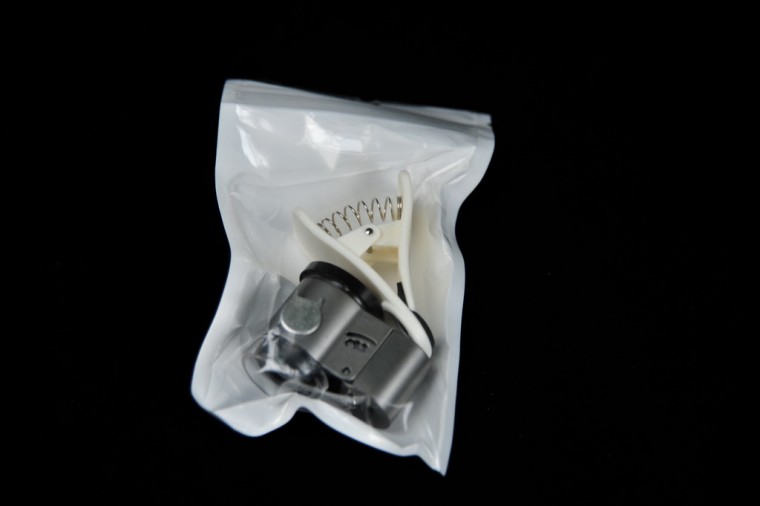

同場加映,同事們團購的手機顯微鏡頭

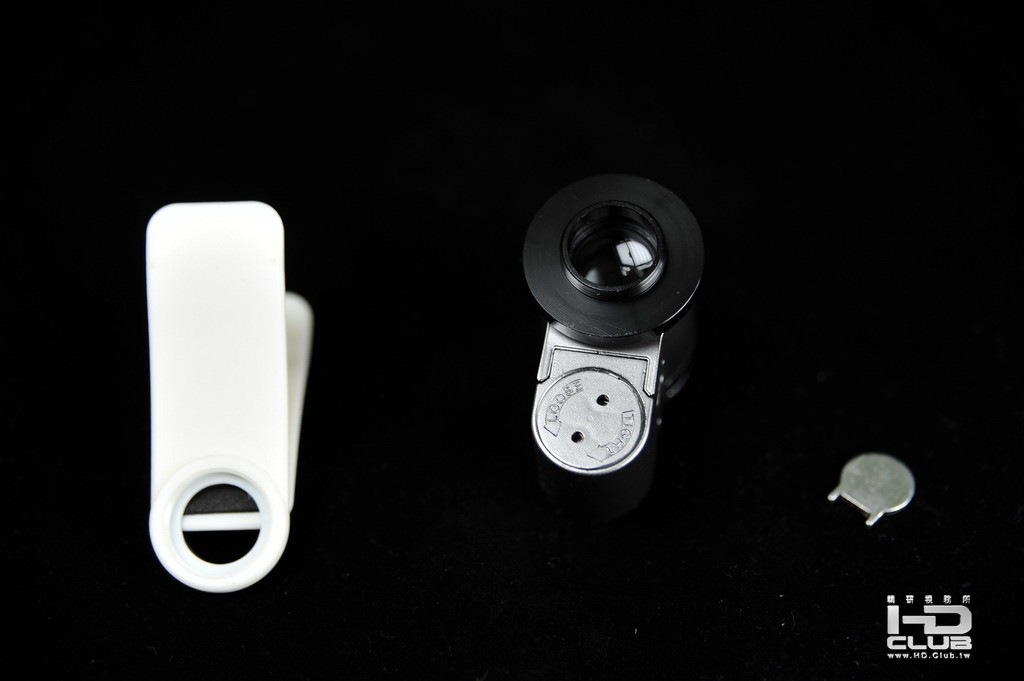

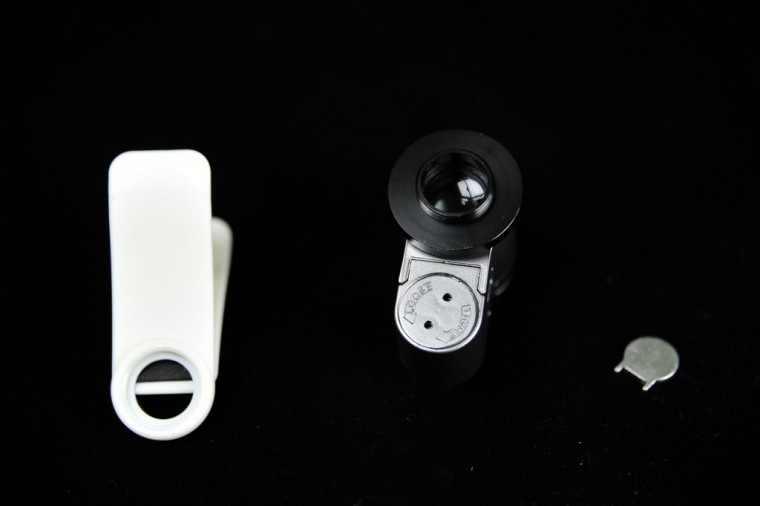

包括固定夾、鏡頭、電池室拆卸工具三件而已

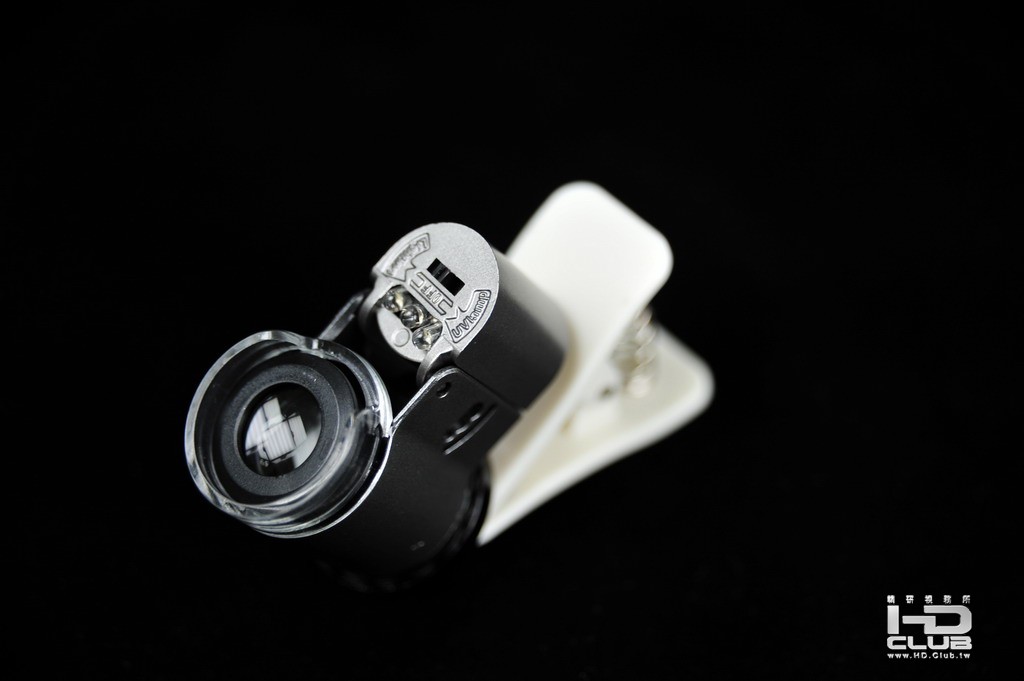

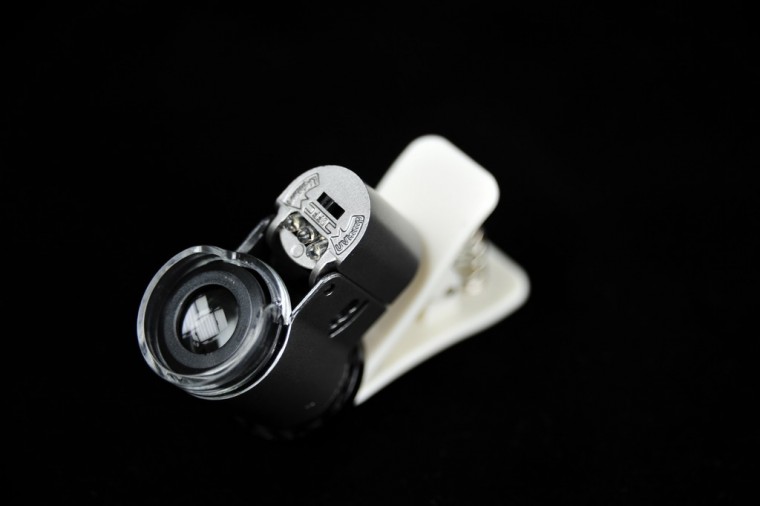

組裝完成,前方有LED光源



夾到手機鏡頭前方就可以拍照了,但是放大倍率較低
而且顯微鏡頭是手持拍攝,很容易晃動導致影像模糊
我請出了以前拍正片時的看片燈箱來當作光源拍了幾張
首先是玉米根橫切面,這是最大放大倍率了
拍攝過程發現除了要有透射光源外,鏡頭的光源最好也開啟

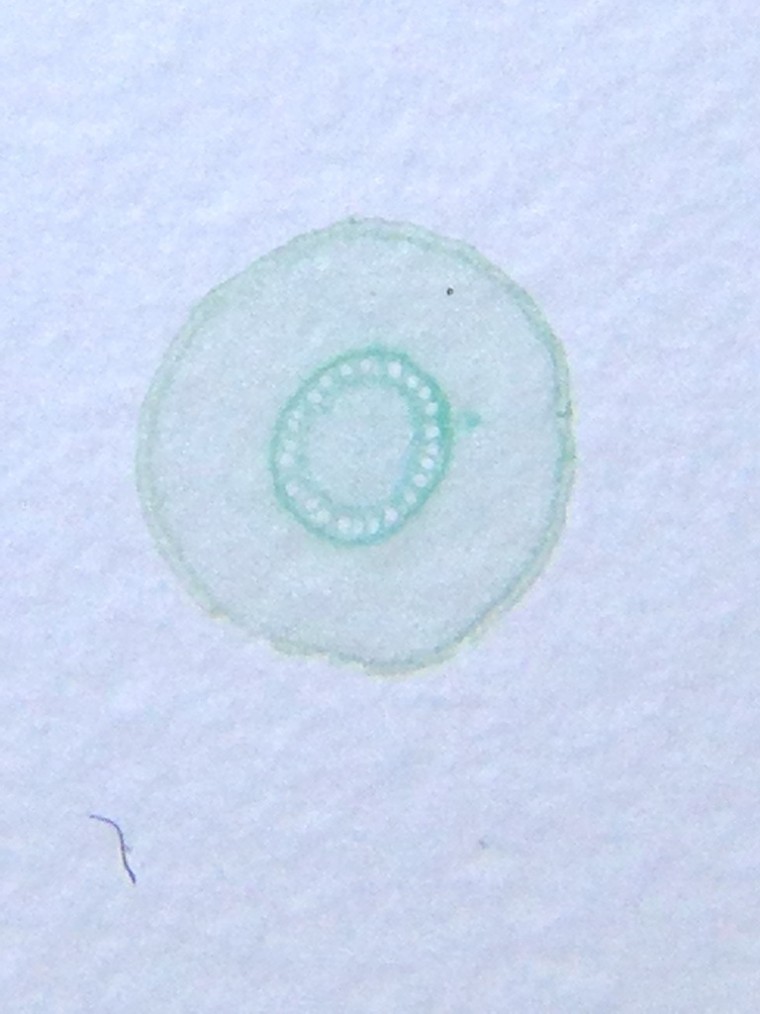

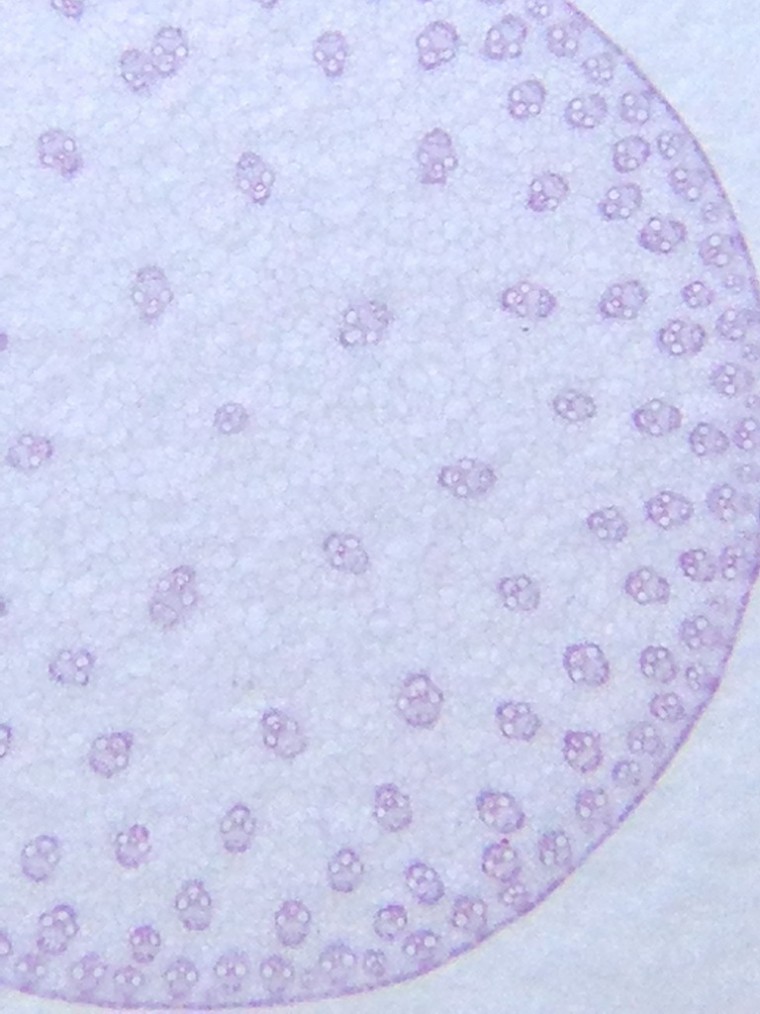

玉米莖橫切面,同樣是最大放大倍率

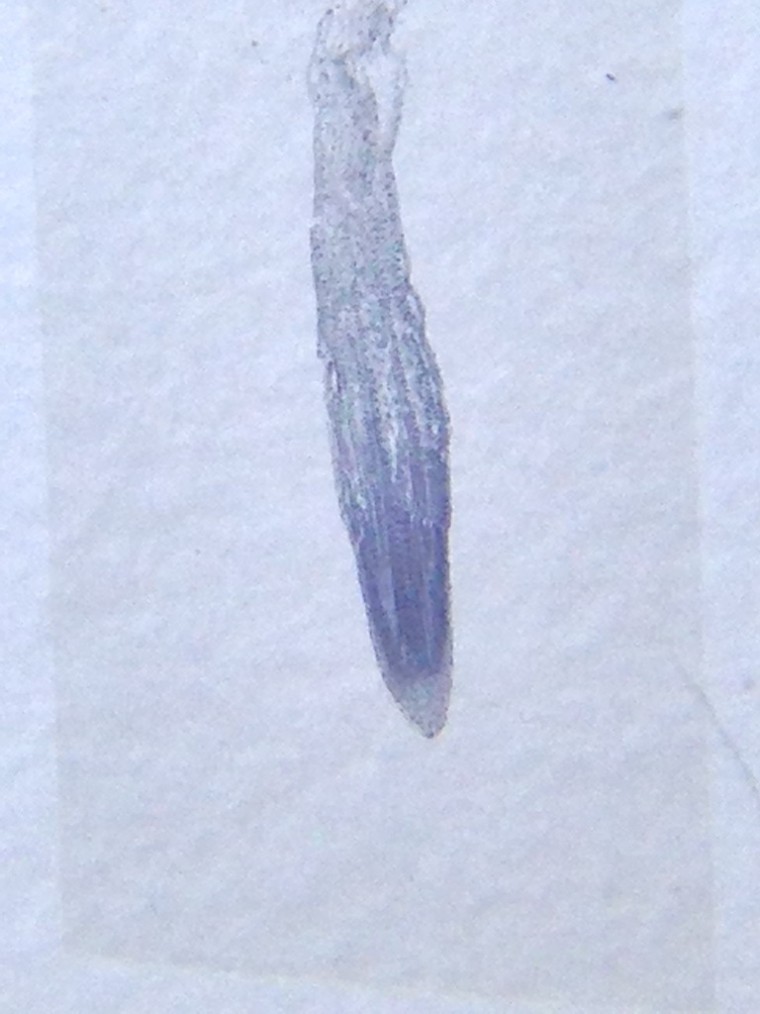

洋蔥根尖,基本上沒啥觀察價值了

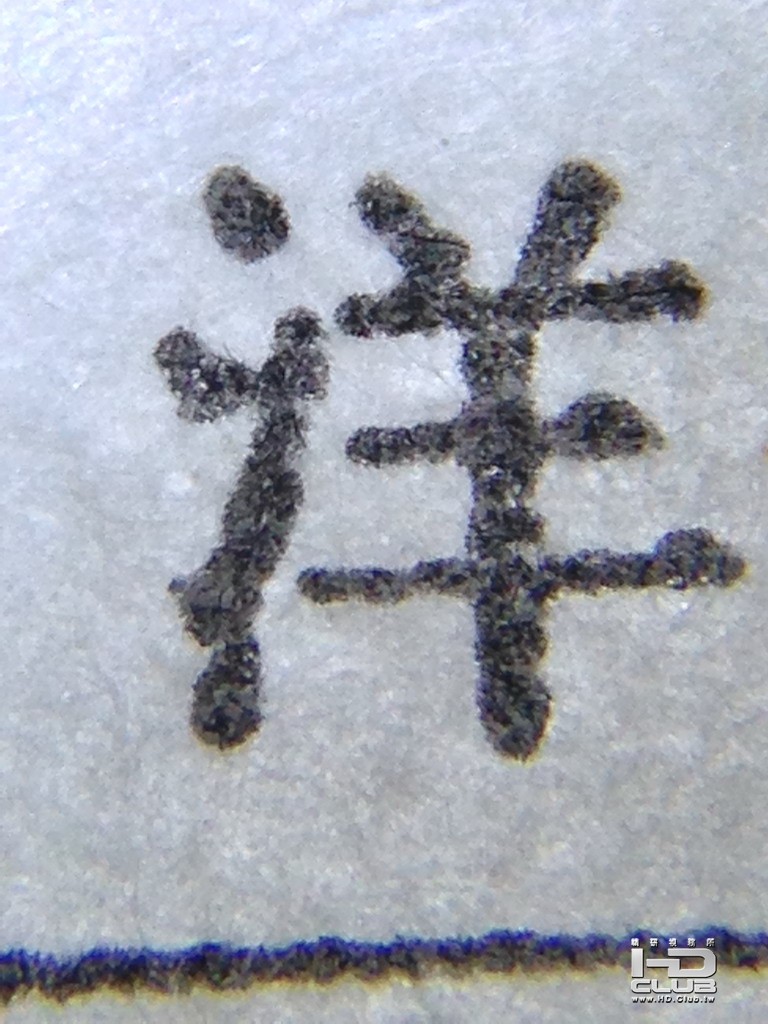

並不是我沒有拍好,我也翻拍了洋蔥的洋字
事實上顯微鏡頭在日常使用也是有相當的實力
可惜放大倍率有限,在細胞等級的世界便使不上力



解像力也有差距,跟手機顯微鏡PK一下
左邊是手機顯微鏡,這是我在試拍時留下的照片
因為放大比例跟顯微鏡頭差不多,便拿來做比較
實際上手機顯微鏡可以拍得更好(如上面的照片)
右邊則是顯微鏡頭的照片,兩者差距一目了然



手機顯微鏡頭要價170,而科學maker的手機顯微鏡是自由贊助
但實力卻相差極多,實在很佩服科學maker能夠開發這樣的器材
讓很多人在家中也有教學等級顯微鏡(還數位的)可以使用
