極簡主義 Cain Clone- SK3875 後級製作

最近雖然忙翻 1/3時間都在大陸，在台時也要弄到九晚十晚才能下班，但還是在假日抽出空做做機器舒舒壓~

Gain Clone – GainCard 的仿製使用功率OP

雖然10幾20年前剛剛開始接觸DIY時作的就是功率OP, 還搞2顆並聯、 4顆並聯、 6顆並聯甚至加入前級線路…. 10多年後重新瀏覽的47Lab Gain Card 相關介紹才發覺自己弄錯方向 .. 不是說並聯或加上前級線路不好，重點是你使用的功率OP，元件內部就集成所有線路，要想的是如何發揮這顆OP的最大效益，不要想著把機器做的很大透過並聯加大電流… 個人認為再怎麼作OP仍無法取代傳統的電路。Gain Card 的精神就是簡約 – 極少的零件極短的回授路徑。

以下為原廠對GainCard描述:

- World's smallest number of parts - 9parts per channel (excluding attenuators)

- World's shortest signal pass length - 32mm (including the length of parts)

- World's shortest NFB loop length - 9 mm(including the length of the resistor)

- World's smallest filter/capacitor -1000μF (50W version - 2200μF)

- Powerful voltage regulation with highcapacity transformer - 170 VA cut-core transformer with individual coils.

- Dual mono construction with each channelin a separate chassis.

- Rigid and compact aluminum chassisconstruction to release vibrations smoothly.

- Separate 12-position attenuators for eachchannel.

- Can be up-graded into a pair of completemono amplifiers by adding another Model 4700 Power Humpty.

http://www.6moons.com/audioreviews/47labs5/gaincard.html

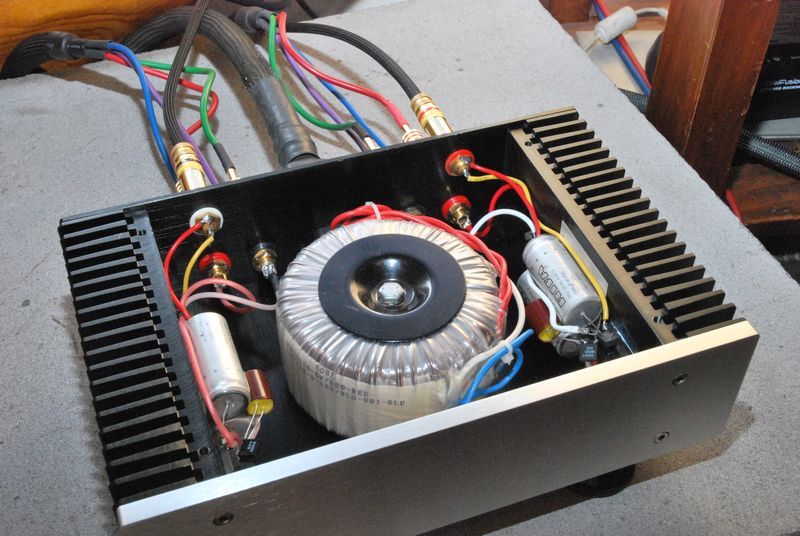

這是近期做的兩台小後級，都是使用已停產的SK3875 (GainCard使用的是LM3875T)，這兩台都是要送人，自己只是想透過裝機紓壓而已~

極簡的狀況下使用零件的反饋是非常直接的，你給他什麼樣的零件就回饋你什麼聲音(尤其是變壓器及回授電阻)，今日上午先接上小台那台聽，接上後拆不下來，雖然使用的是小小的變壓器 (這台是做來DEMO公司給筆電\AIO用的喇叭多是額定2W的單體，所以把機器做的很小方便攜帶)，極簡下音色無染、通透、形體明確、速度快… 把我的R3.8 Clone 推的有聲有色…

聽了一上午是了很多不同類型的音樂，由於變壓器極小大編制的音樂明顯感覺力不從心. 但聽人聲還行。

換上大台的 (這台使用300VA的變壓器，全機使用0.01%的超精密電阻)，播放鋼琴，第一鍵敲下去… 我笑了旁邊的太太也笑了，飽滿、圓潤渲染力… 琴鍵敲到心坎裡去了…
