Onkyo 636 & YAMAHA A3040 開箱 , 杜比全景聲Atmos 實戰體驗

-sdds-

一般的開箱似乎也沒甚麼特別的,雜誌社都寫得比我好太多了!~ 但總是也要照慣例拍個幾張圖~~
有圖有真相嘛~~

今年下半年 最熱的話題不就莫過於 杜比的Atmos 家用化的訊息露出~ 各方也是緊鑼密鼓的盯著最新消息~~

而在6月得知消息後~ 陸續幾各再規劃的案子,能小小變更升級Atmos的~ 都直接升級了~

所以也因為陸續都到了交機安裝的時間點~
乾脆就來個 Atmos的 實戰體驗分享~
本討論 就以實際體驗分享為主~

商業影院/家用版都可~

陸續 也會更新 實際客戶裝機的現場環境~~
目前ONKYO 已有消息 09/22會開放更新Atmos 我想其他廠牌也應該差不多~

09/27 適逢台中音響展 且與台中日新戲院較熟悉 , 就來場杜比全景聲的全體驗

目前活動規畫
09:00 台中日新戲院 Atmos 41.3聲道體驗
12:00 午餐時間
13:00 Atmos 5.1.2 地面版 與 7.1.4 天空版 兩種家用Atmos 的體驗

若時間還夠也歡迎順道 台中音響展走走

屆時台中日新戲院 與 台中音響展的 門票與參觀 小弟都會打理好~

詳細的體驗方式 再陸續報告~


首先測試的主角是Onkyo 636 ~ 為什麼是它,答案很簡單 因為他是目前最便宜 2萬出頭支援Atmos得機種~~ 目前也建置好 5.1.2 的模式 來好好體驗 ~ 打算以這樣的形式 體驗比較 天空 與 地面安裝的方式比較出 聽感差異~



而主系統 則是已 7.1.4
搭配 YAMAHA A3040 的DSPHD3 擺設法 體驗 天空的效果~

-sdds-

依慣例 先來幾張 箱子照~
今年 Onkyo 最大的改變 除了增加Atmos 外,另外個改變就是 自動音場 由原先的奧德賽改為自家的AccuEQ .. 看似簡化了許多~
測訂時間 也比過去快速許多~~

實際聽感.. 再慢慢補上











網路上的一些 資訊 這篇寫的不錯~ 把一些特點都點出來了~
4K/60Hz 正式平民化 – Onkyo TX-NR636 AV 擴音機

Onkyo TX-NR636：準備好要玩Dolby Atmos了！

Onkyo TX-NR636 7.2聲道環繞擴大機，迎接Dolby Atmos音效的最超值首選

-sdds-

剛下班回家 就看到~
燒呼呼~~ 熱烈期待的A3040 終於來了~


馬上裝上去測試了~~
與3030 最大的不同就是多了一根~~
這根也是關係著ATMOS 很重要的關鍵~


先來看看設定畫面有什麼不一樣~與3030差異最大的部分就是 上方音場的設置方式 變多了~
因為對應ATMOS 嗎?










馬上跑一下新的 YPAO 3D自動音場~~
除了原先的角度外,也多了高度的設置~
讓整體的 音場 更立體 更有3D的fu~~
新版的設定畫面 也更簡單易懂了~







測試完畢後~~ 上方音場 多顯示了高度~
且過去 上方音場 僅能選擇有與無~ 沒有額外的設定~ 這次也新增了~ 分頻大小 可調整分頻點,更準確的設定~





簡單調整完~~~ 趕緊試聽一下~~ 真的~ 上方音場多了這麼多的微調設定後~ DSP HD3 得功力進步相當多~~ 且更有高得 fu 說~~~

本來想再多試一些得~ 但3040 居然跳出來 叫我更新得畫面...
我再設定前 我有確認過目前的版本是 Ver1.40版~ 且我也立即看了美國網站也是1.40版呀~ 難不成是Atmos 悄悄升級了~~~ 返正不管3721 先更心再說了~
更新過程約 20分鐘~ 利用這20分鐘 就先來貼圖報告囉~~

-sdds-

Yamaha A3040 Atmos 7.1.2 ~
搭配梯屁屁~ 4D動感影院~~

我在金門金獅影城時,有內建聲動椅~~ 電影一開演就有感覺熟悉的感覺~ 也是內建踢屁屁~ 台北的威秀 4DX 也是有踢屁屁~~



















以下是 A3040 配置 7.1.4 的 Atmos ~











不過以上兩套 遮光實在都做的不錯~ 照片實在不好拍~~~

兩套都是 以JAMO D500THX 為主的 , 同時也都是 原來A3030 得用家 為了ATMOS升級上來~~

經過這兩套得升級系統~ 與3040到貨時 立馬換上A3040 聽感上 有相當不一樣的感覺~
感覺A3040 更加厲害~ 先不管Atmos 光試以前的測試片,就能感覺空間感 , 3D感 更加明顯~ 細節 流暢度 大大提升不少~

這次YPAO 3D 真得很有感
實在很期待 Atmos 的到來....

目前看了雜誌的PIONEER LX88 與 香港 ONKYO 3030 與 自己測試的636 ~~

YAMAHA 在ATMOS 這塊 的確提供了許多簡便的方式來升級ATMOS , 且這兩個案子 都是A3030 升級 ATMOS 來看~ 過去有安裝DSP 3D 的用家 要升級Atmos 更佳方便了~

-sdds-

本文章最後由 -sdds- 於 2014-8-25 18:13 編輯

今天剛完成的 150吋 3D劇院 & ATMOS 5.1.2
ONKYO 636 + KLIPSCH 的組合~

最後一張的資訊看起來很弔詭~~印像中IIz Height 不會寫 5.1.2 呀~~

或許其他音軌也是用ATMOS矩陣效果喔~
過去用 SONY得機器 用IIZ 都沒有覺得特別有fu ~~ 這次裝完試聽 感覺效果相當不錯~

同時也顛覆我對ONKYO的印象~
過去的ONKYO 搭配 奧迪賽的自動音場~
感覺聲音 被修飾的過於 呆板,笨笨的 聲音厚實但劇院的刺激感少了許多~

現在用自家AccuEQ , 感覺少了些負擔~ 解放開來了! 有SONY那種得劇院刺激感~ 劇院效果 也提昇了些~

在自家試聽時,使用QSetup 再撥放當中可以將AccuEQ 關閉或打開~ 我反覆測試 還是打該效果比較清晰~

而另一個功能我也覺得很不錯,打開很有感~
Phase-Matching Bass 低音提升技術
Onkyo的PM Bass技術將低頻部分優化，同時保持中頻的清晰度，聽起來低音更深、更準確而又不會蓋過人聲或音符部分。

經過自家 與 今天裝機的客戶家~ 讓我對ONKYO 有不一樣的看法了~

下周再持續補上 其他安裝案例~

jkfl2004

不錯唷 我也在等636升級 重點是現在連哥吉拉藍光也只有DTS-HD
什麼時候才會有atmos版?

kinyo6001

jkfl2004 發表於 2014-8-25 16:29
不錯唷 我也在等636升級 重點是現在連哥吉拉藍光也只有DTS-HD
什麼時候才會有atmos版? ...

a3040初體驗!!!

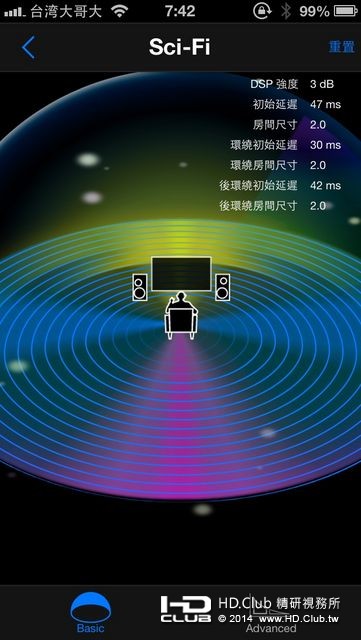

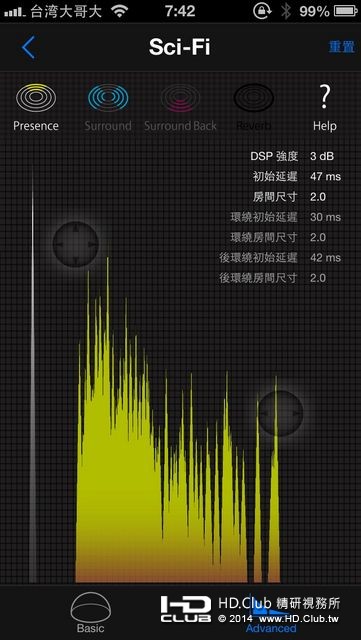

報告一下，a3040比a3030效果真的進步很多，不論上空音場或是聲音感覺都有明顯差異呢，更方便是每一個DSP，都能簡單透過手機App作調整，有調整DSP音場效果放大丶縮小及可獨立調整前丶中（側）丶後DSP音場效果增強，最重要是如果調整過度也能隨時重置設定，可以說是貼心功能。

在目前還沒有atmos，但光DSP那效果就可如電影院音場寬大，可能歸功於那垂直高度的第四點角度測量，?有機會一定要試聽看看，在寫一篇來參考看看，以上～謝謝!

APP 1

APP 2

knk

感謝先進的心得分享。
不知道3040開atmos時，有沒有針對atmos特製的DSP（韌體更新後），如果有就更厲害了。
希望後來Y牌可以結合atmos的技術，將來弄成11.2.2或11.2.4，又能外掛其DSP特效，哈！

9b2238

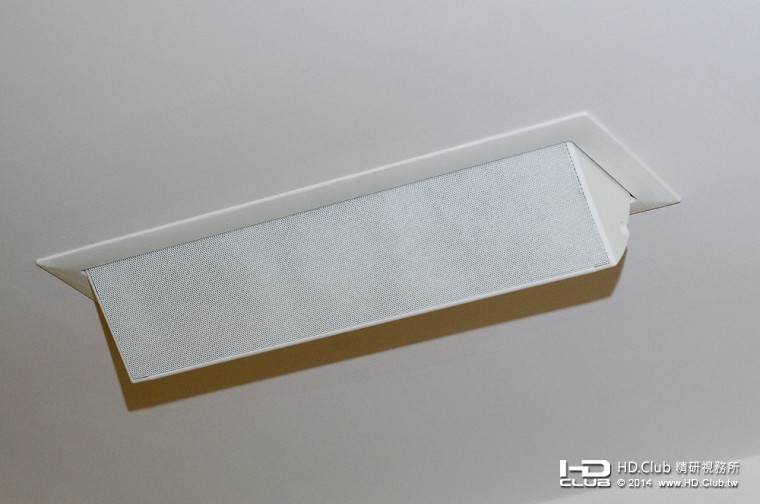

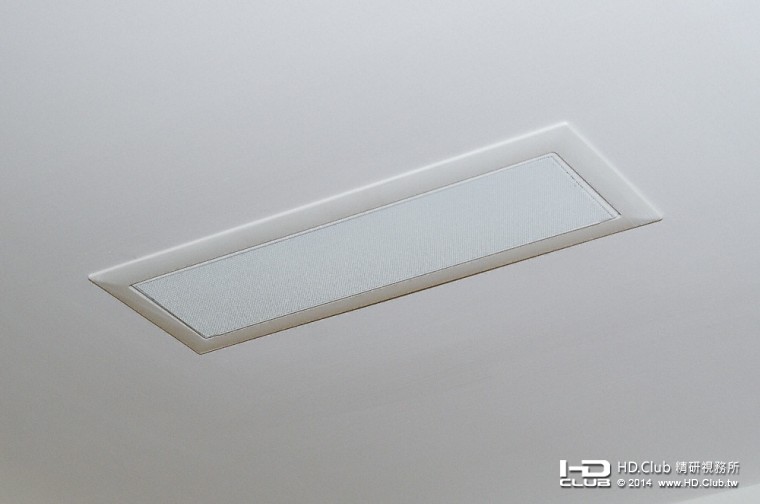

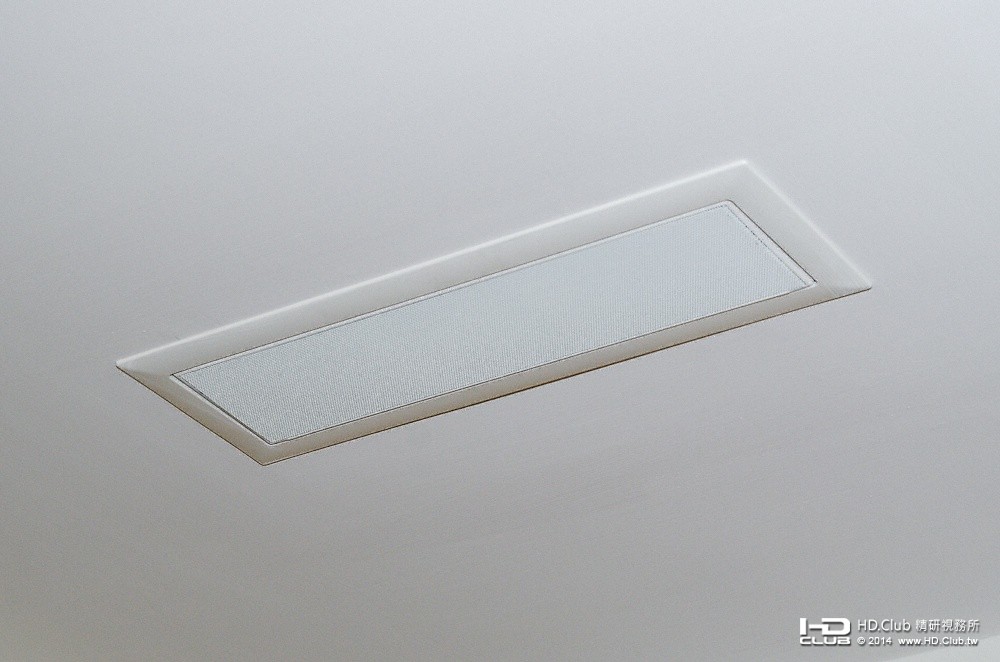

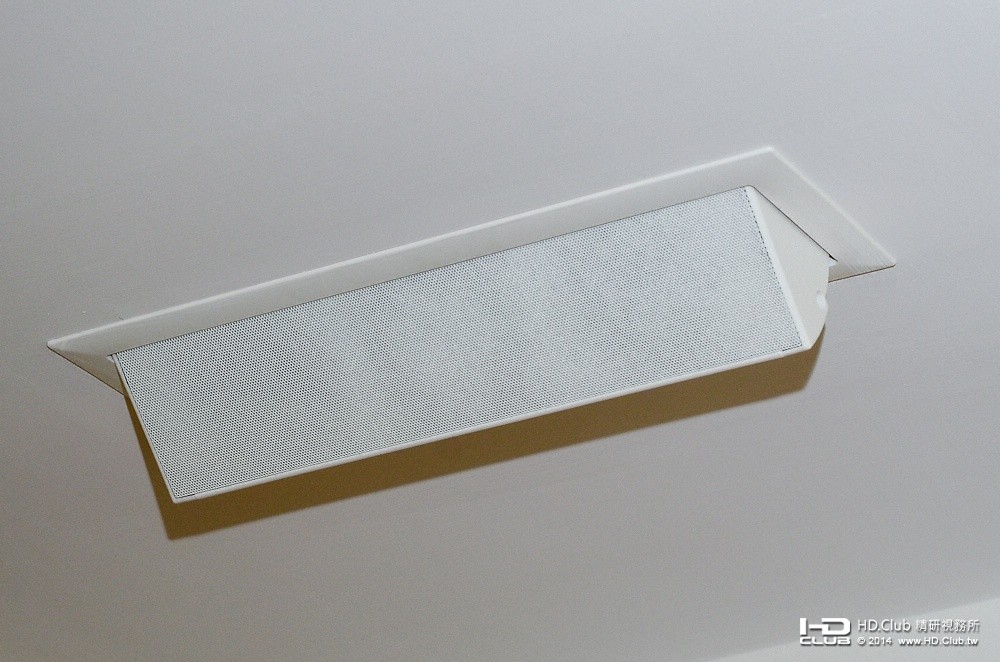

電動的吸頂式 KEF

平時關閉.

用時打開.
  型號:CI3-80QT
http://www.kef.com/uploads/files/en..._spec_sheet.pdf

實例:
http://www.audionet.com.tw/a/forum.php?mod=viewthread&tid=4314&highlight=%E5%AE%B6%E8%A8%AA
ATMOS 就可利用.

gump

本文章最後由 gump 於 2014-9-1 12:23 編輯

卡關了~

家裡的7.1後環繞聲道是嵌在沙發後的天花板!!!

環繞聲道剛好在沙發兩側後15度角上方、後環繞在45-65角後上方!!

原本想說換了636，就可以7.1聲道及DOLBY ATMOS 5.1.2兼容!!!!!!!


但是??????

636 上方聲道接孔跟BACK SURR是同一個!!!!!!!!!!

按照DTS-HD的標準7.1配置圖去對照DOLBY ATMOS 5.1.2配置圖!

怎麼看天空聲道都應該是跟SURR共用!而不是跟BACK SURR共用吧~

總不能換個音效格式就插拔一次吧、、、、、、

小許

knk 發表於 2014-8-28 11:21
感謝先進的心得分享。
不知道3040開atmos時，有沒有針對atmos特製的DSP（韌體更新後），如果有就更厲害了。 ...

不過聽說3030也有更新的韌體可以支援atmos的音軌不知道是真的還假的。

knk

小許 發表於 2014-8-31 17:44
不過聽說3030也有更新的韌體可以支援atmos的音軌不知道是真的還假的。

小弟覺得機會不大，在香港2014的Y牌展示，有玩家問過原廠，連比3030較晚出的CX-A5000旗艦前級都不會升級Atmos了，所以....
    不在乎Atmos，最近陸續有看到日、美、台灣等的拍賣或二手網站有在出脫，要撿二手的3030或CX-A5000的玩家倒是可以趁機撿便宜。反正東西就是先買先享受，晚買享折扣（也可能品質下降）。

小許

knk 發表於 2014-9-1 08:05
小弟覺得機會不大，在香港2014的Y牌展示，有玩家問過原廠，連比3030較晚出的CX-A5000旗艦前級都不會升級A ...

想一想我也是這樣認為，如果真的要有支援atmos的音軌會受限於輸出端子。
但是我相信應該有韌體可以升級到支援4K解析度。其實前旗艦不見得不好！
小許礙於荷苞目前還在用integra 9.8~~真的好想升級支援ATMOS的音軌。
我的喇叭都架好了~~~

windwalker429

A3030之前已經發佈過讓HDMI輸出可達4K/60Hz的軔體.
不過受限於HDMI spec , 只能到4:2:0
將來大概也很難靠firmware upgrade達到4K/60 4:4:4........ OTZ

-sdds-

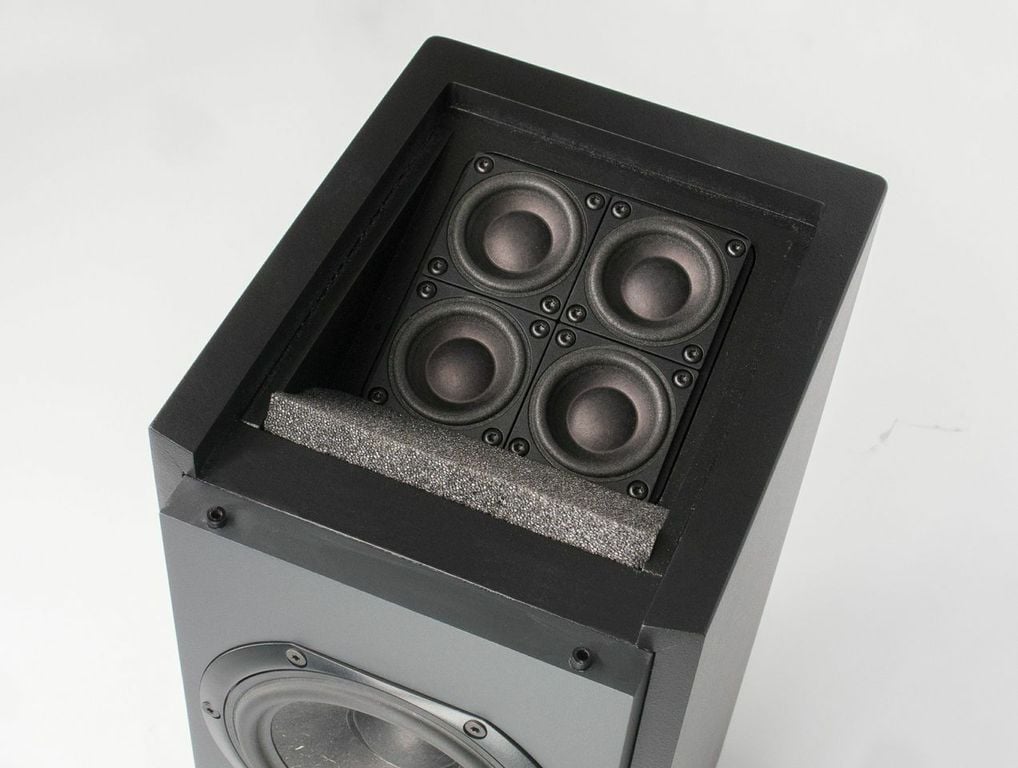

今天特地留在家裡~試聽一下期待已久的ATMOS~~ 不過Dolby Atmos-Enabled Add-On Speaker Modules 樣品還沒來~
只好用JAMO 自己的環繞S602 先嘗鮮一下~~




更新後,喇叭配置中多了這四個選項!~~ 不過並沒有像YAMAHA的方式 可選立面或是崁頂~ 只有崁頂可以選!








我採用的是~ Dolby Atmos-enabled add-on speaker (Front)


設定好~~趕緊來聽一下目前唯一的ATMOS音軌影片,變形金剛4~ 我特意的開關ATMOS體驗差異~
在第三段就有許多可以感覺 全景聲的包圍感與定位~~ 空間感瞬間拉高~~


這段LOCKDMOWN走出來,右上有台直升機 很明顯的可以感覺他在"右上方"盤旋~

迷你空拍機~ 飛行時的 上下晃動軌跡感 也相當明顯~~


這片當初也是在ATMOS影廳觀看,不過時間過太久了~ 早已忘了感覺了!~ 等待接下來的ATMOS全體驗時~
再一次感覺 ATMOS AT HOME 與 IN the CINEMA 兩者的感覺~~
有升級成功得趕緊體驗吧~~~

-sdds-

本文章最後由 -sdds- 於 2014-10-1 10:05 編輯

關於ATMOS喇叭的使用 這有兩篇寫的還不錯的~可以了解更多~~ 其中一篇也提到 拿用不著的書架喇叭當ATMOS喇叭時的注意事項~~

Steerable Dolby Atmos Enabled Speaker Proposal with Video Interview
http://www.audioholics.com/audio ... os-speaker-proposal

Dolby Atmos Elevation Speakers Explained
http://www.audioholics.com/louds ... s-elevation-speaker

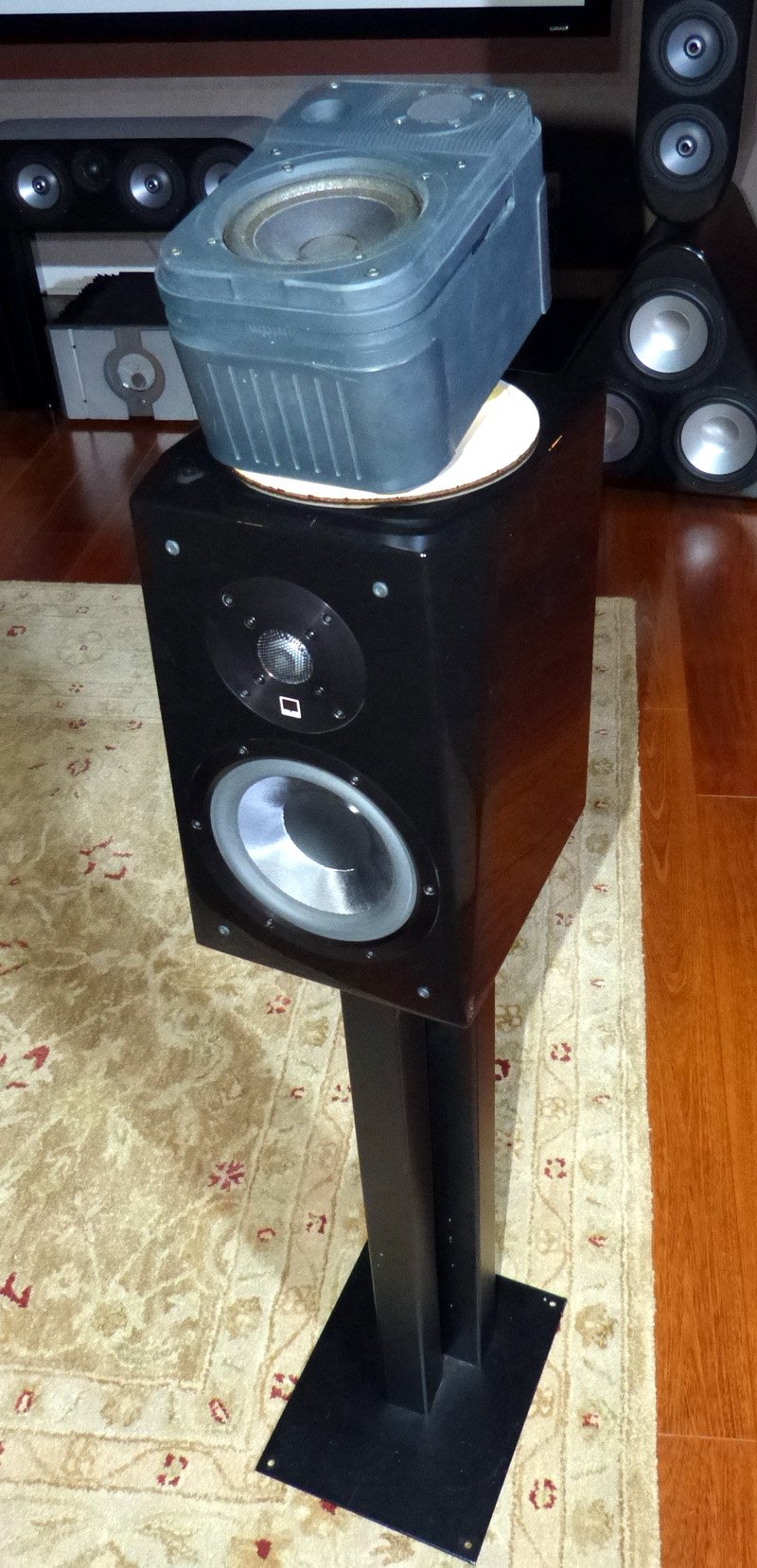

Make Your Own Dolby Atmos Elevation Speaker?


Procedure For Making Your Own Atmos Elevation Speaker:

Select a smallish bookshelf speaker that can easily fit on top of your front and/or rear surround speakers (choose something with similar output and frequency response capabilities above 200Hz as your other surround channels if possible).
Place the speaker (with the front baffle firing up towards the ceiling) on top of your front and/or rear speakers at 20 degrees using a door stop or foam wedge.
Connect the top firing speaker to the Atmos channel of your AV Receiver.
Set your AV Receiver HPF bass management for the Atmos channels between 150-200Hz.
Level match and time align.
Caution: Don't place an Atmos logo on the speaker to avoid a potential patent infringement lawsuit



Atlantic Technology, Definitive Technology, KEF, Onkyo, Pioneer USA, Teufel, and Triad Speakers

Atlantic Technology





KEF


Onkyo




Pioneer USA



Teufel




Triad Speakers

jkfl2004

往上反射 我認為效果不佳
還是從頭頂下來 才正點
且變形4 鋼索那段很明顯
