搭載Intel RealSense 3D攝影機 - ASUS N551JB影音筆電解析

windwithme

隨著電腦硬體的發展越來越成熟，部份消費者有時需要的不止是效能
作業系統或是更人性化的軟體功能，對於現今的電腦市場來說越顯得重要
像是近期微軟將推出Windows 10，期待可以帶來更人性化的使用介面
新作業系統有機會能更帶動DeskTop PC或是Notebook的市場活化



本回要分享的是ASUS筆記型電腦，型號為NB551JB
ASUS目前將筆電分為五大類型，N551JB屬於影音娛樂旗艦的類別中
可見得在影音表現是其主要路線，此外標榜Intel RealSense技術也是特色之一

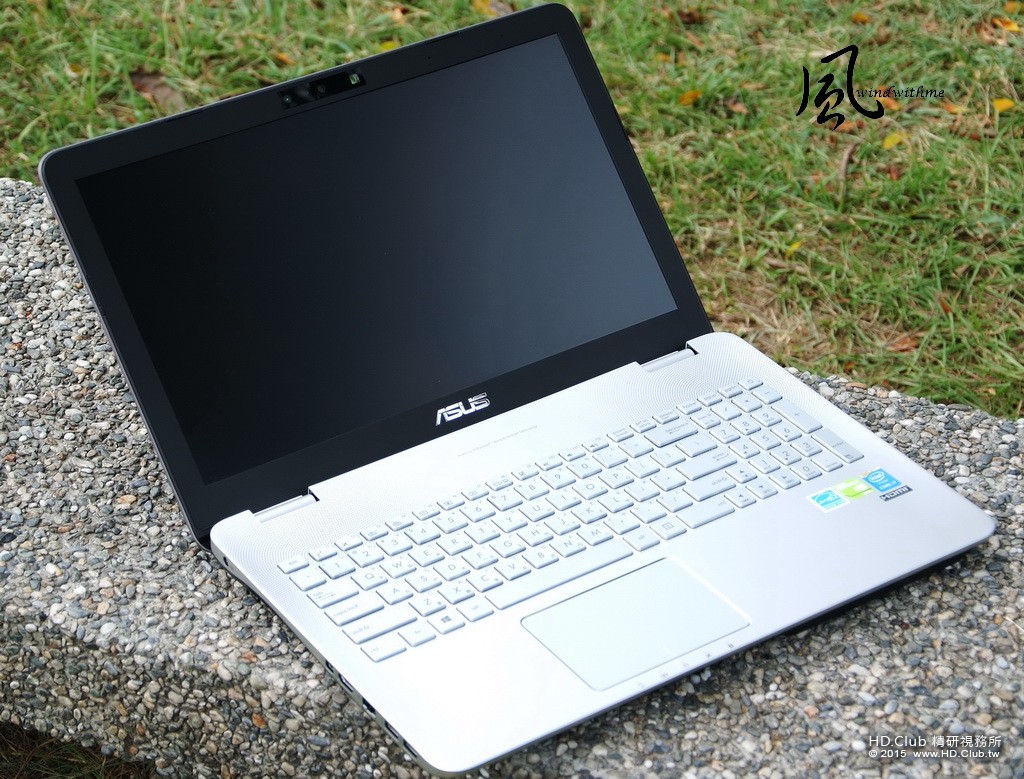

ASUS N551JB本體

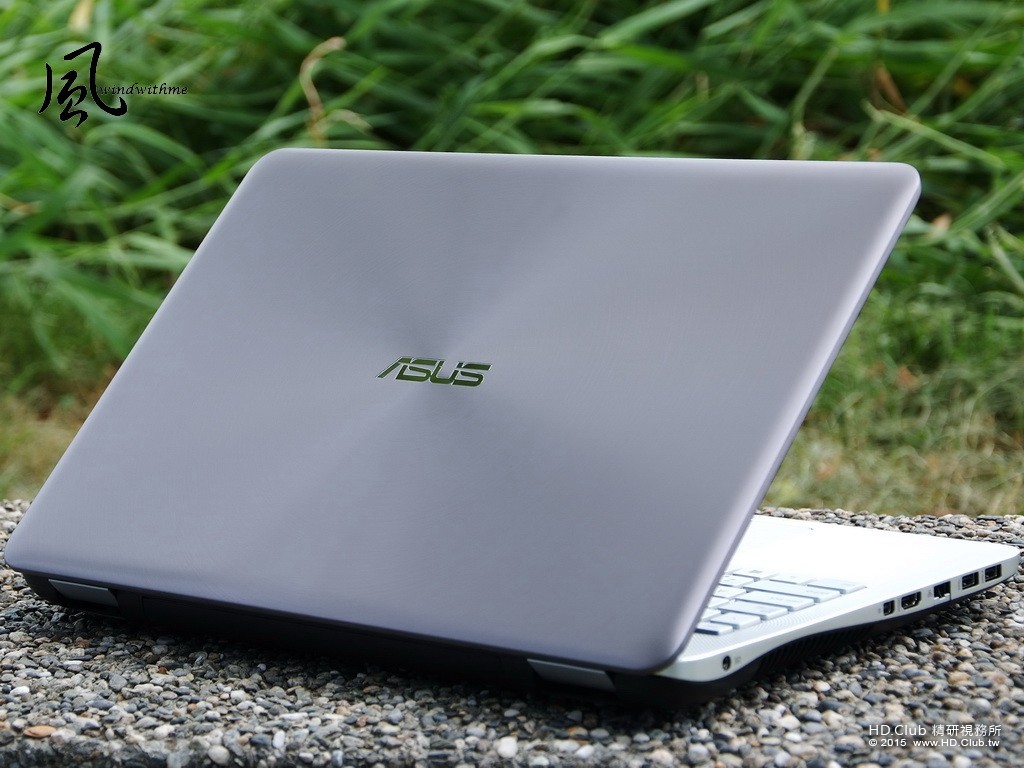

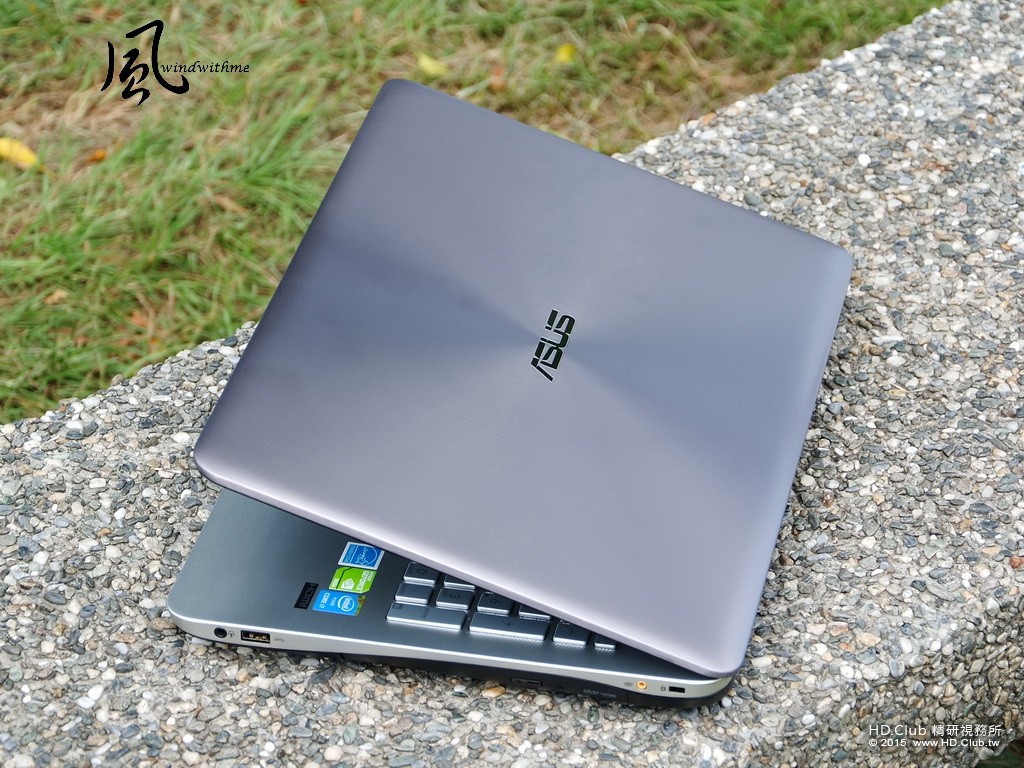

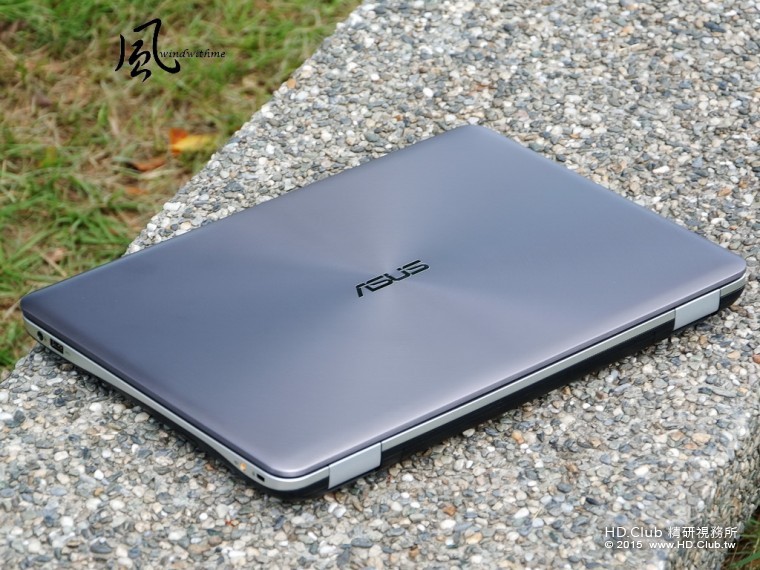

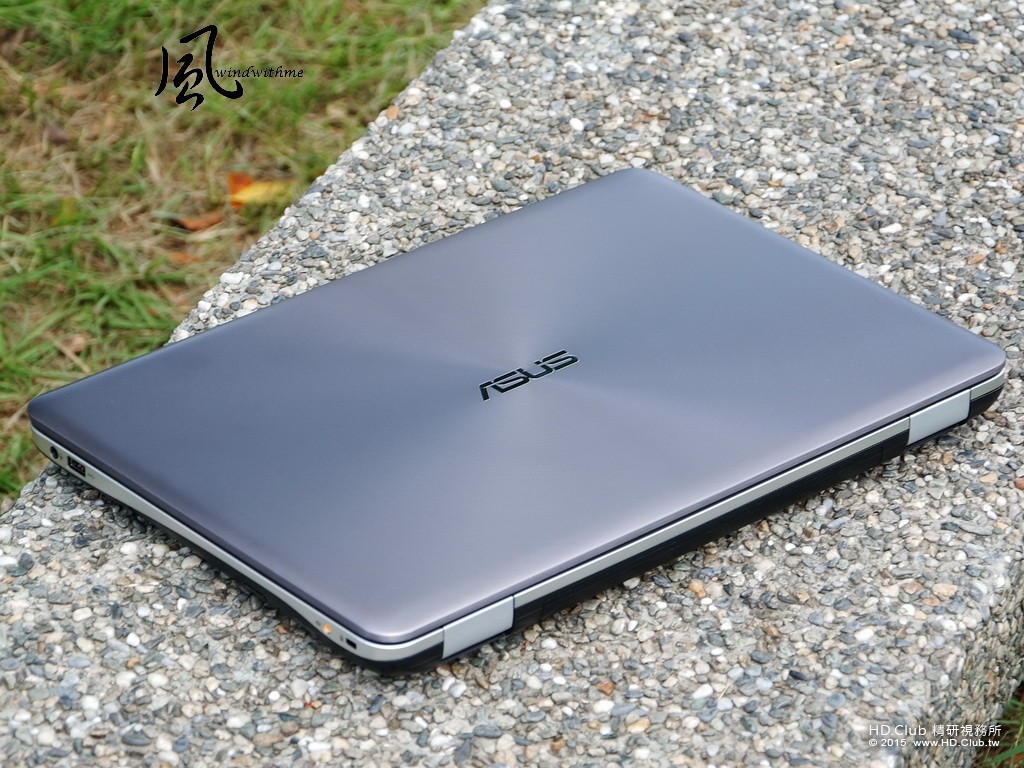

A面與近年來ASUS Ultrabook系列的設計相似，採用同心圓旋壓金屬外殼來提升質感
也因位是影音為主的機款，機身內建Super-Multi DVD光碟機，並非輕薄型Ultrabook設計
寬X長X高分別為383 x 255 x 28 ~31.5 mm，為一款15.6吋的筆電規格

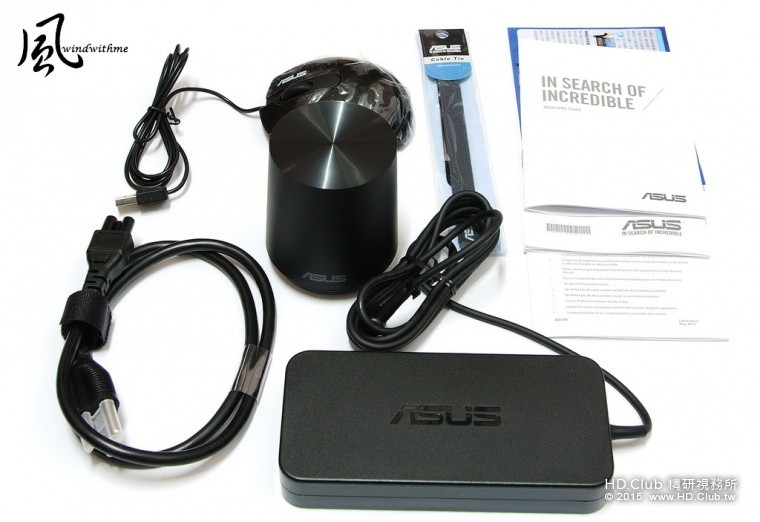

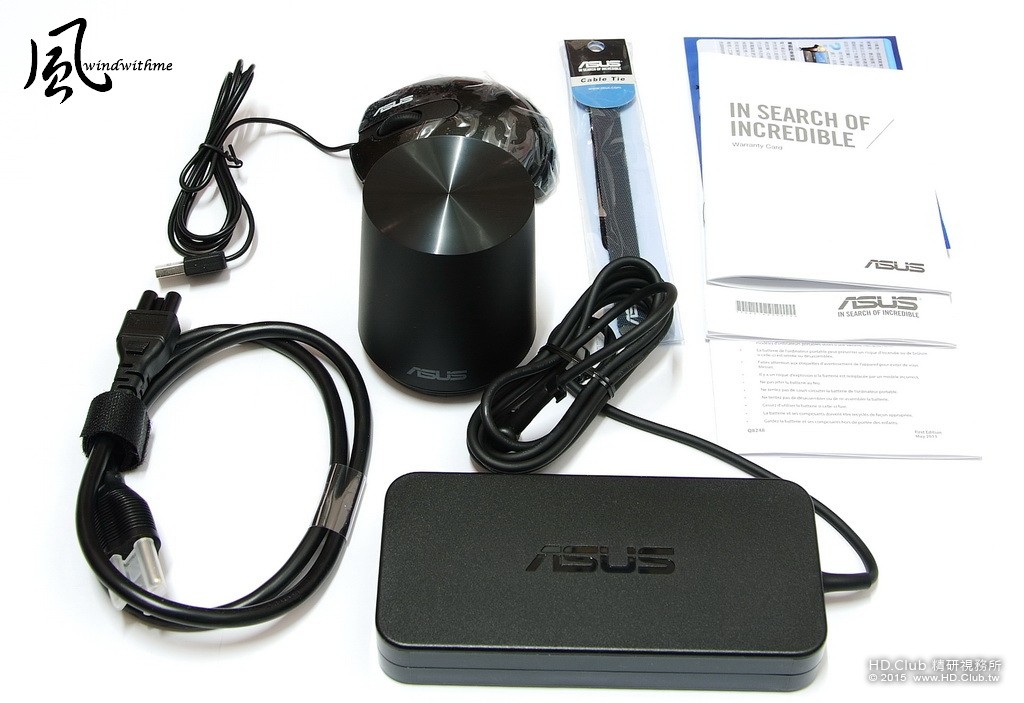

內附配件
快速使用手冊、延伸保固說明書、Cable Tie整線束帶
黑色變壓器、充電線材、USB光學滑鼠、外接式重低音喇叭

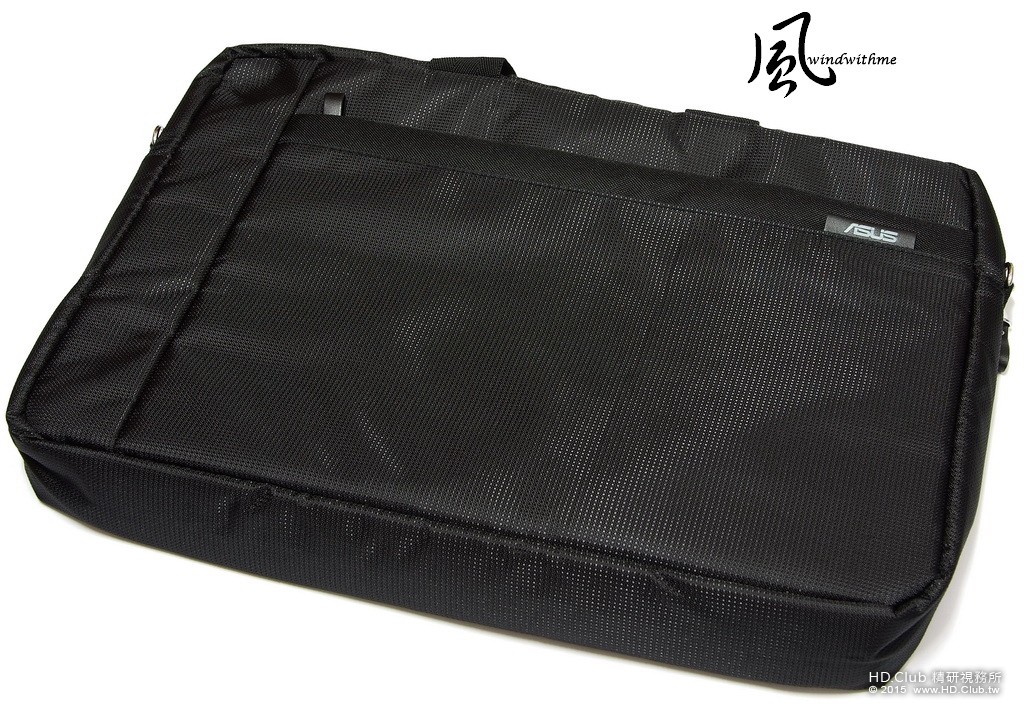

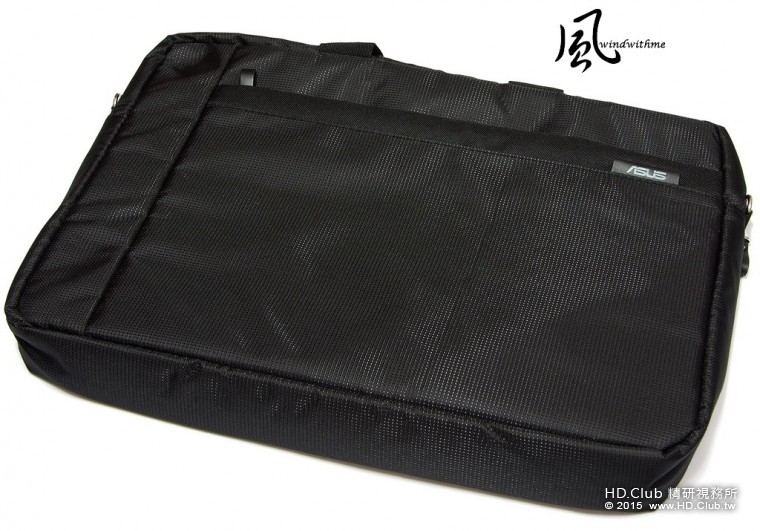

專屬筆電攜行包
在體積設計還算不錯，使用起來沒有太過於厚重的感覺

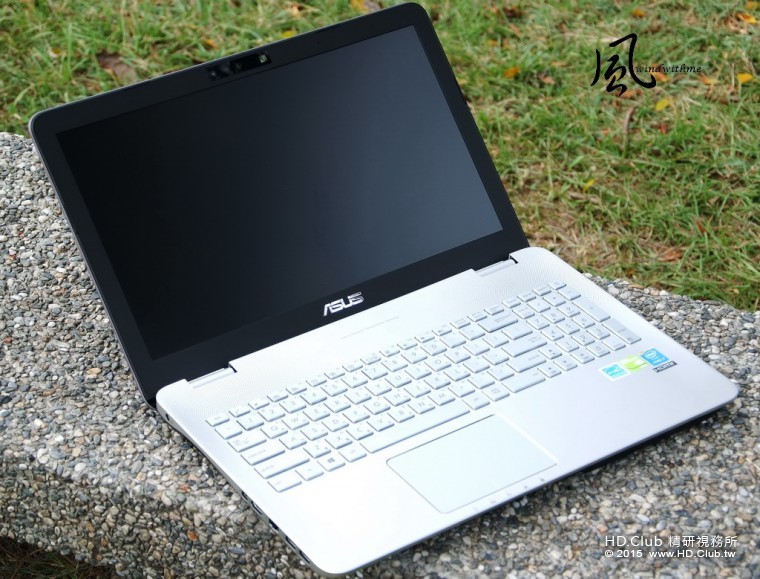

N551JB內部B面與C面一覽
上方為黑色霧面塑料邊框，下方為銀色霧面質感

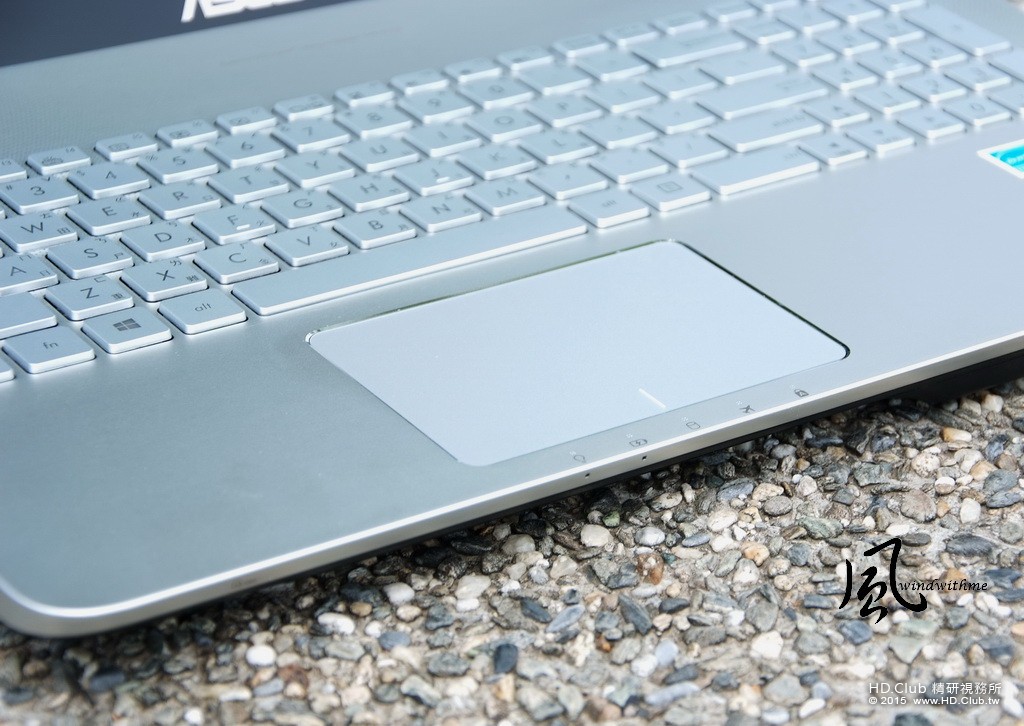

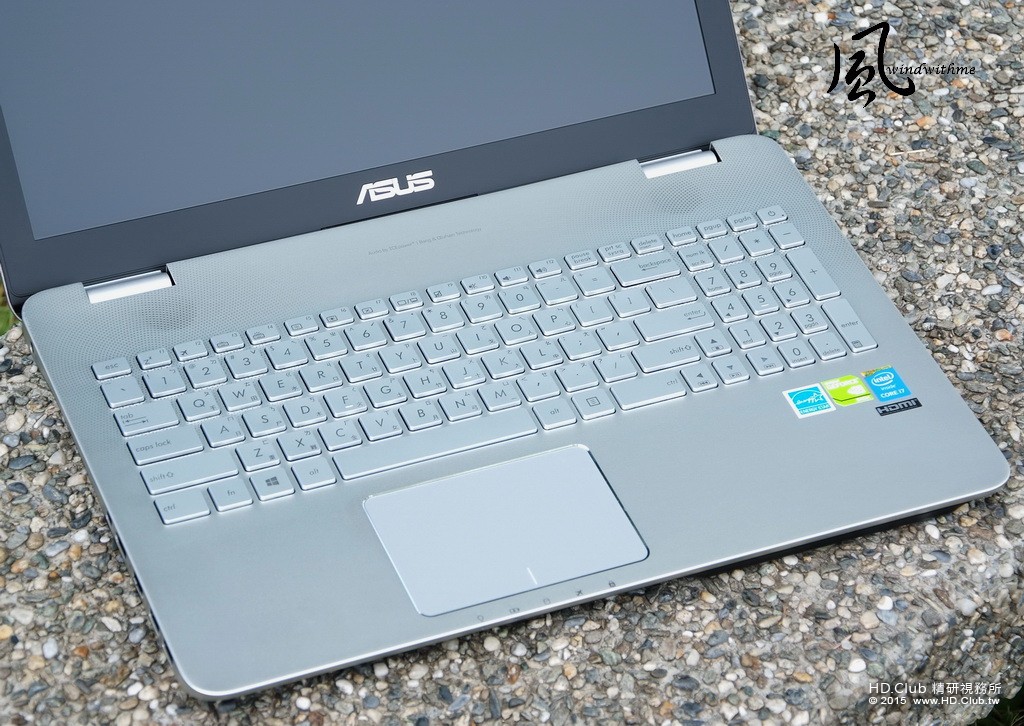

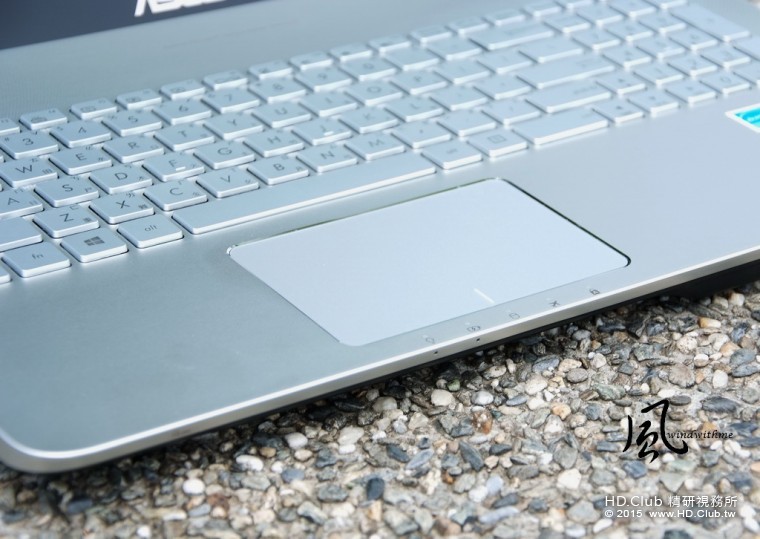

機身下方配置
常見的巧克力或是孤島式鍵盤設計，打字時回饋手感還算不錯，也不會感覺到太軟
鍵盤可做三段亮度的白光調整，上方左右兩邊各有一個直徑約2.5公分的黑色圓形的喇叭孔位
並採用大範圍的小黑點延伸至整個鍵盤上半部，營造出喇叭孔位範圍很廣的視覺感


狀況燈號，左起電源、雙色電池充電、硬碟存取、飛航模式、字母按鍵鎖等五種指示燈
左下方有三合一讀卡機，可支援SD/ SDHC/ SDXC/ MS/ MS Pro/MS Pro Duo/ MMC


15.6吋LED背光與抗眩光霧面螢幕，解析度為1920 X 1080的Full HD等級
搭載ASUS Splendid影像增豔技術，擁有自動調整色域、色溫與色彩精準度等功能

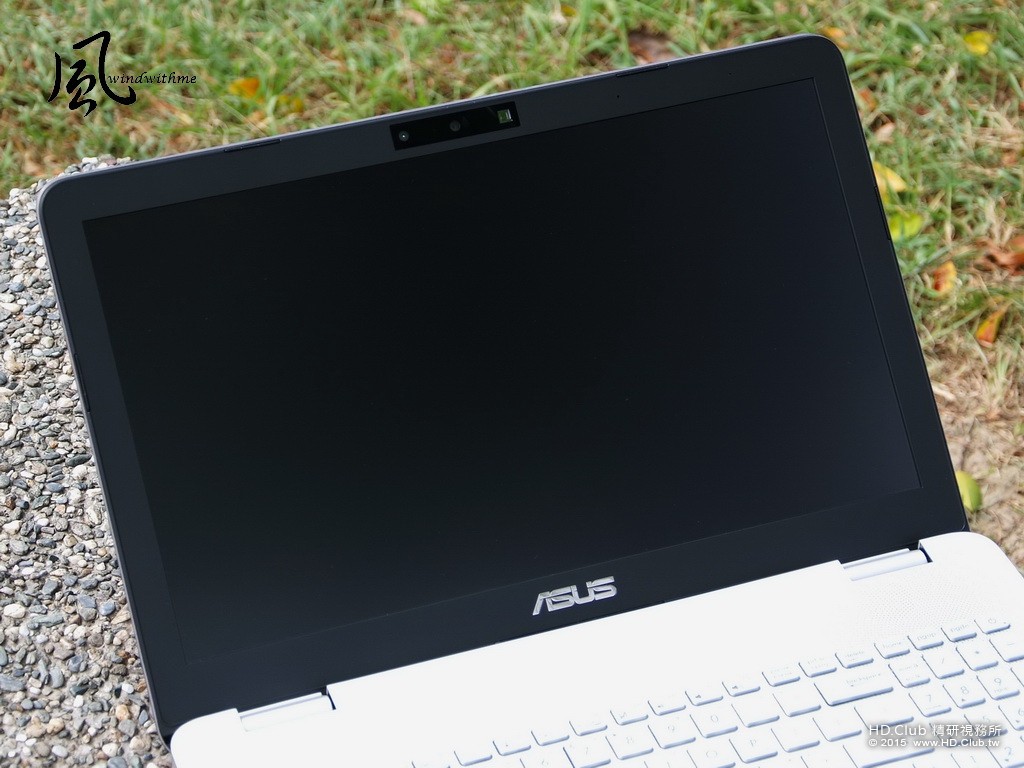

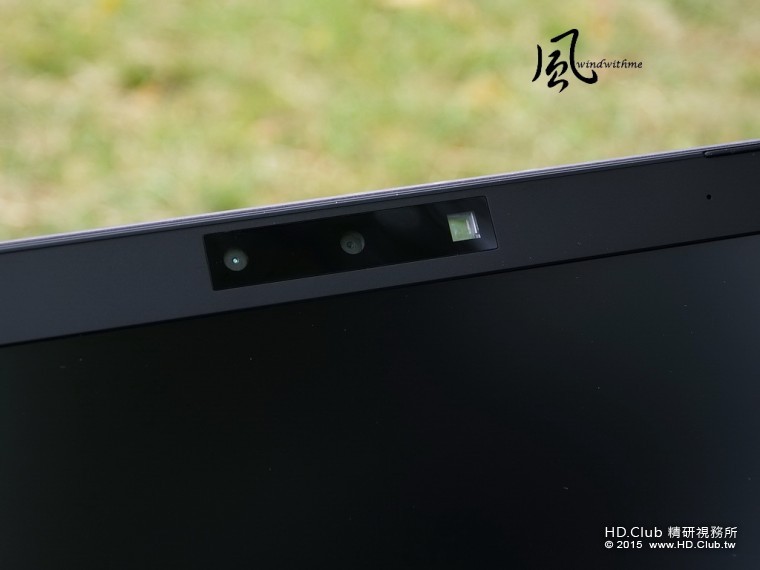

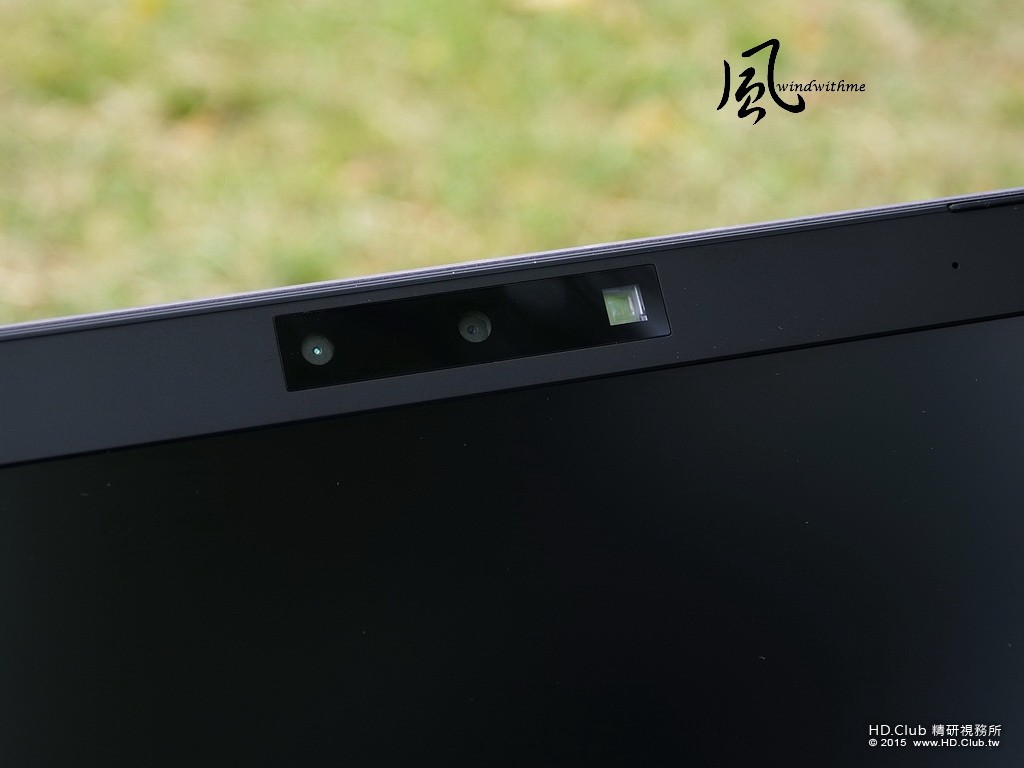

Intel RealSense 3D Camera
這部份外觀與一般筆電只有攝影機鏡頭與麥克風設計有著顯著地不同
Intel RealSense 3D攝影機的裝置擁有三個鏡頭：傳統鏡頭、紅外線鏡頭和紅外線雷射投影機

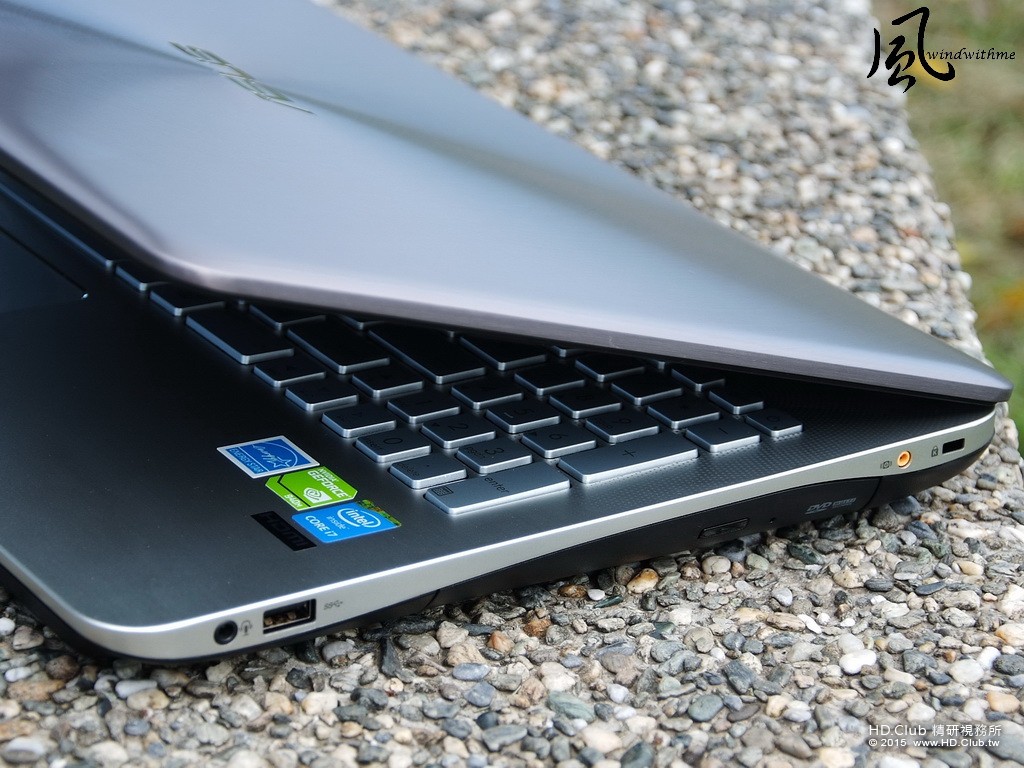

機身右方
左起 耳機孔(Audio-in Combo)\ USB 3.0\ Super-Multi DVD\ 重低音喇叭孔\ 防盜鎖孔

windwithme

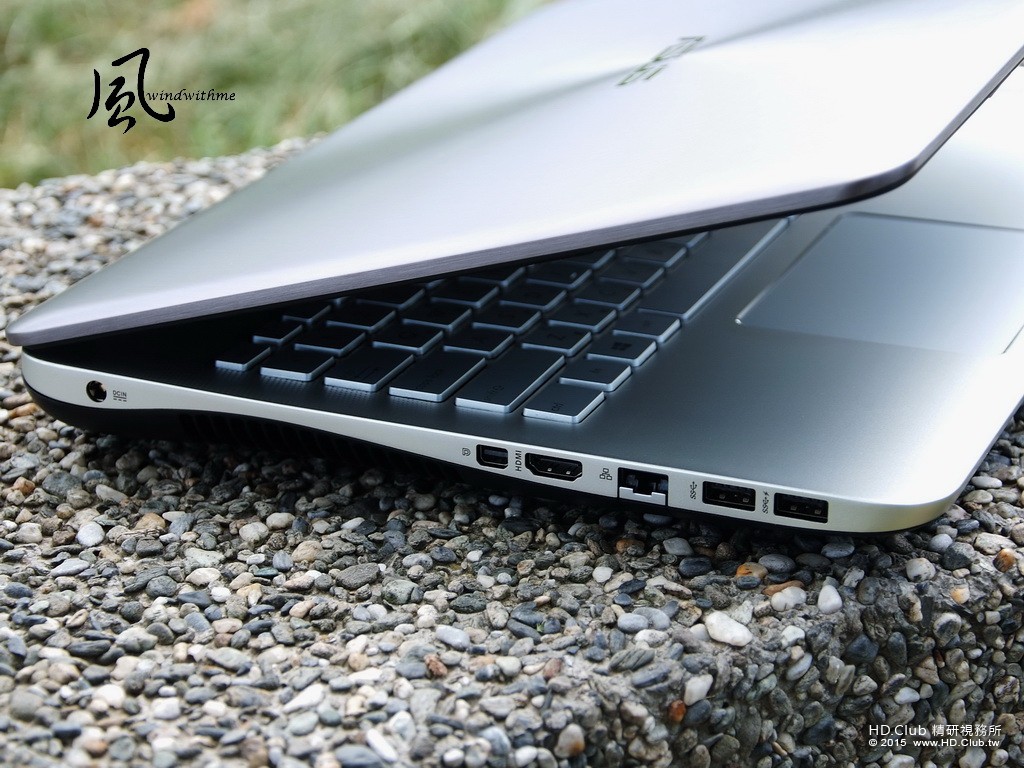

機身左方
左起 電源輸入\ 機身散熱孔\ mini Display Port\ HDMI\ RJ45網路\ 2 X USB 3.0
最右方USB 3.0孔位支援快速充電的功能

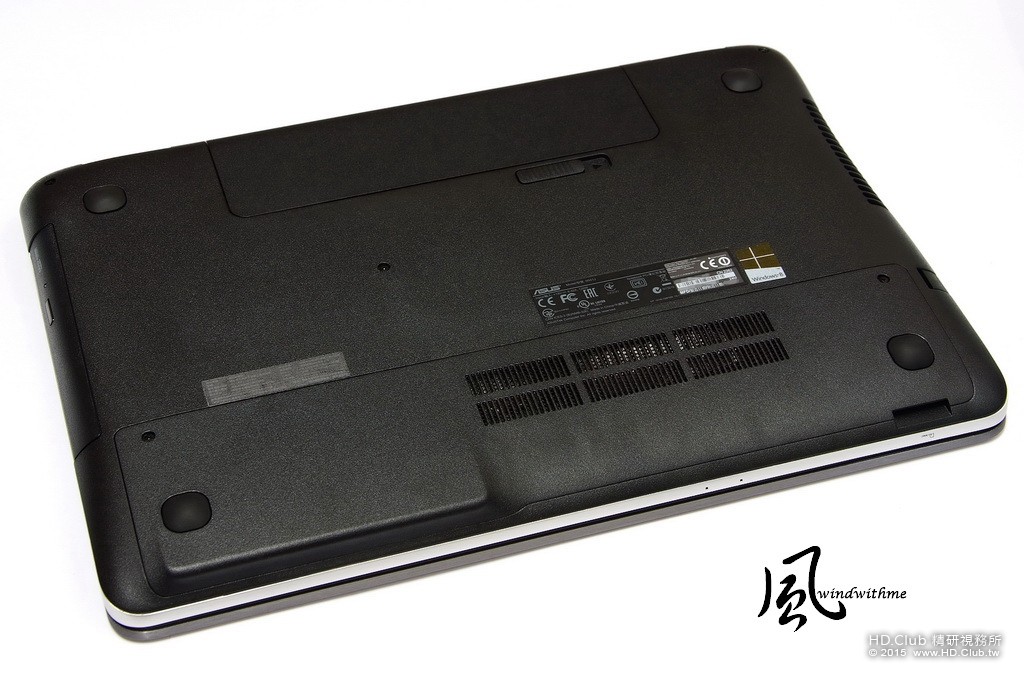

底部設計
上方為電池安裝處，旁邊有一個拆除電池的按鈕設計
下方為快拆設計，可以由此看到SATA安裝HDD位置或是DDR3 DIMM插槽
機身散熱孔位設計在底部的右方處

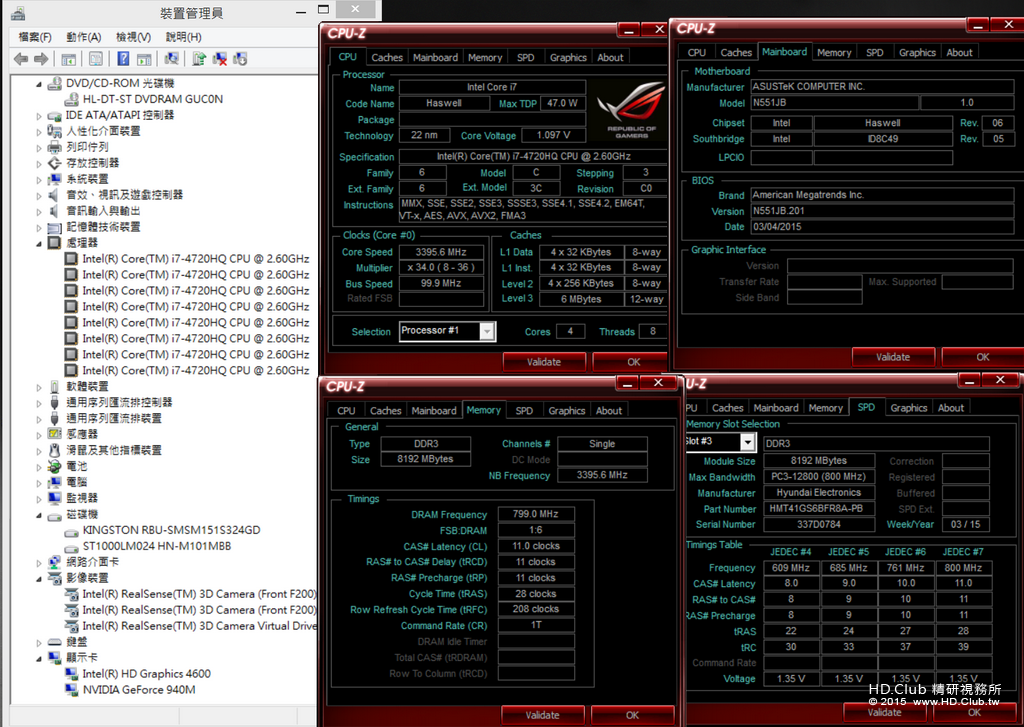

裝置管理員中的硬體資訊
ASUS N551JB搭載Intel Haswell架構，DDR3為8GB
CPU為Intel Core i7-4720HQ，原生時脈2.6GHz，L3 6MB，四核心支援HT技術
製程為22nm，TurboBoost自動超頻最高可達3.6GHz
儲存裝置以24GB SSD搭配1TB 5400轉2.5吋HDD，來達到效能與速度共存的配置

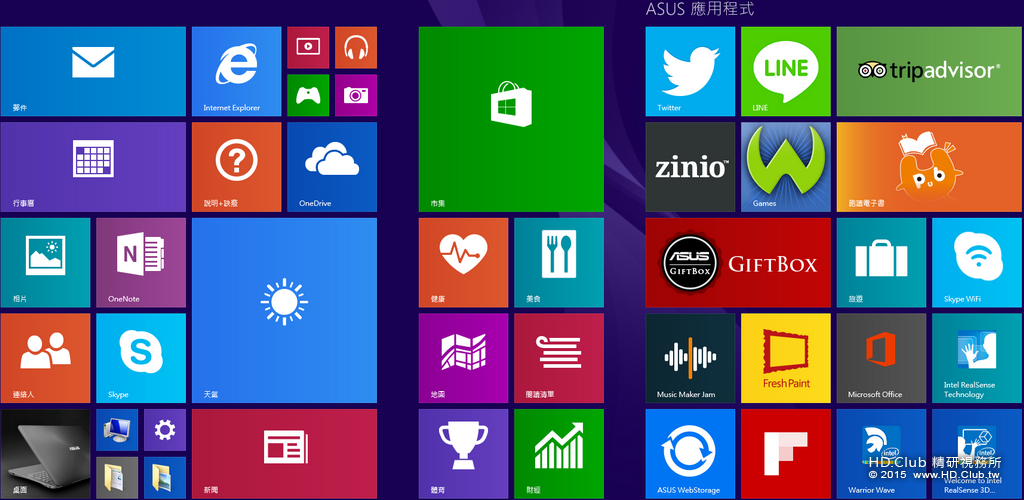

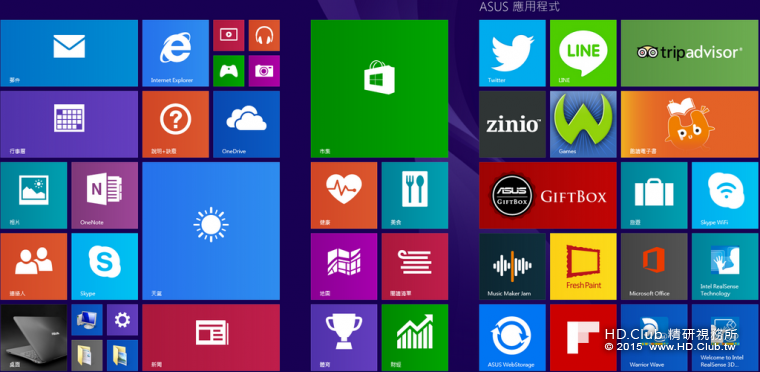

Windows 8.1 64Bit的開始動態磚頁面
右邊為ASUS設定的應用程式，右下角有三個動態磚程式是與RealSense技術有關

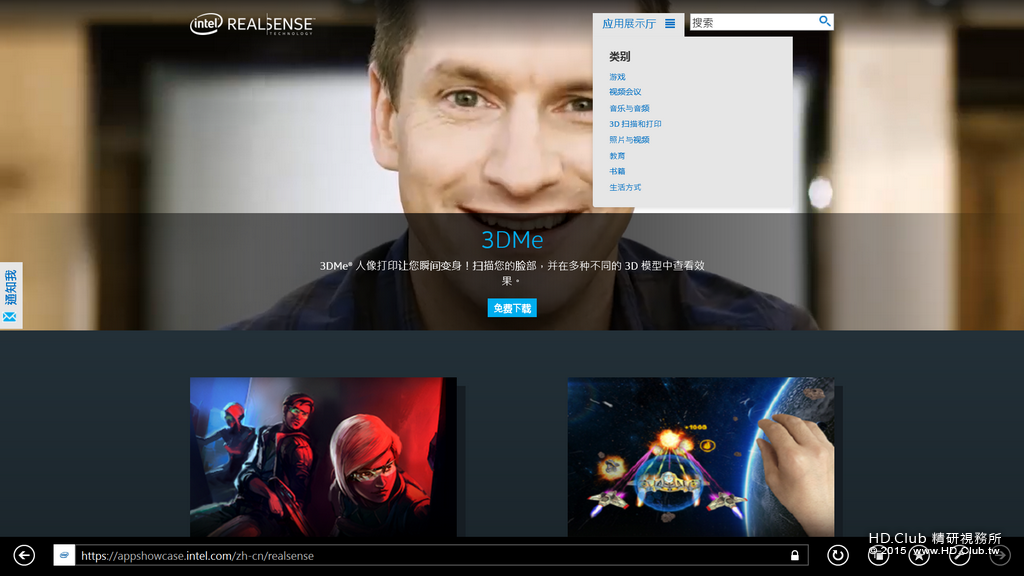

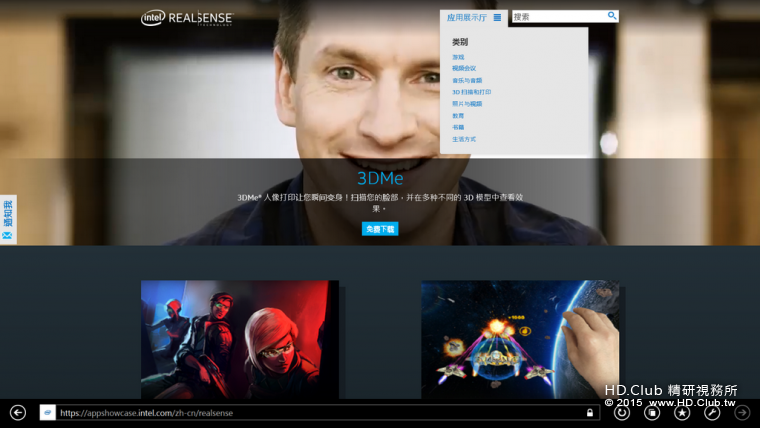

進入Intel RealSense Technology相關軟體的頁面
共分為七種應用程式的類別，在家能使用3D掃描並透過3D印表機列印是個有趣的新科技
不過目前只有四種語系，期待未來有更多語言版本，另外Intel繁體網站中也有更詳細的功能說明

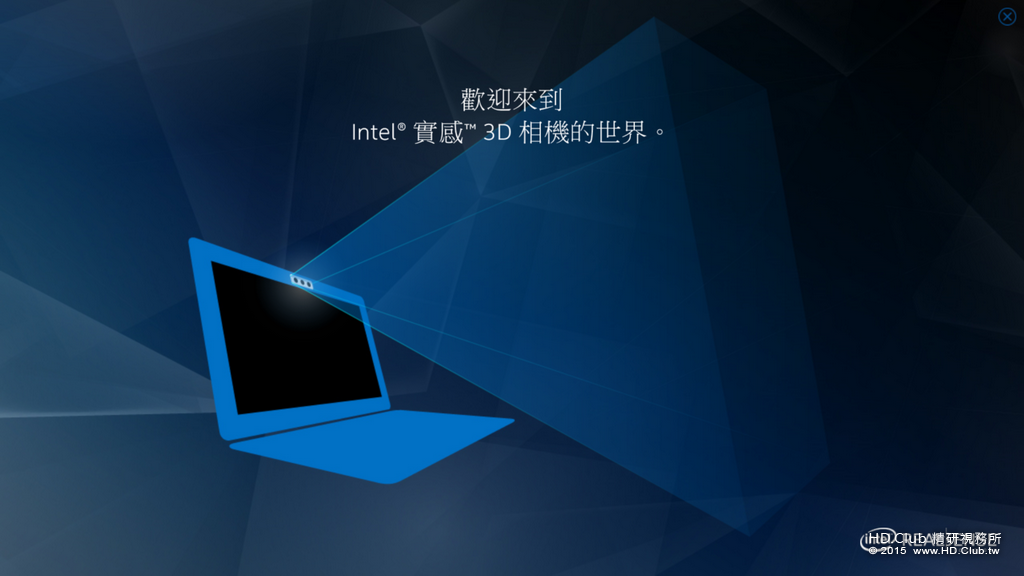

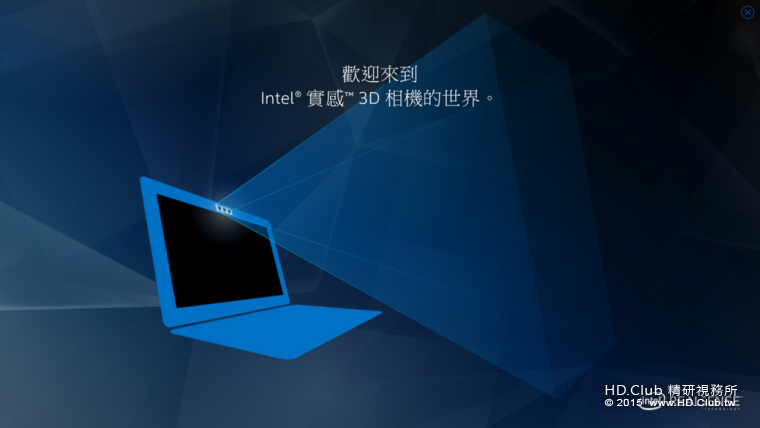

進入Intel RealSense 3D Camera應用程式中
擁有多變化性的功能，像是在視訊時可以移除或更改聊天背景
也可以與所使用裝置或軟體做互動，當然使用前提是必須要支援RealSense新技術
手勢控制軟體的操作與遊戲的進行，也支援臉部辨識開機解鎖，比以往指紋辨識又更為進步

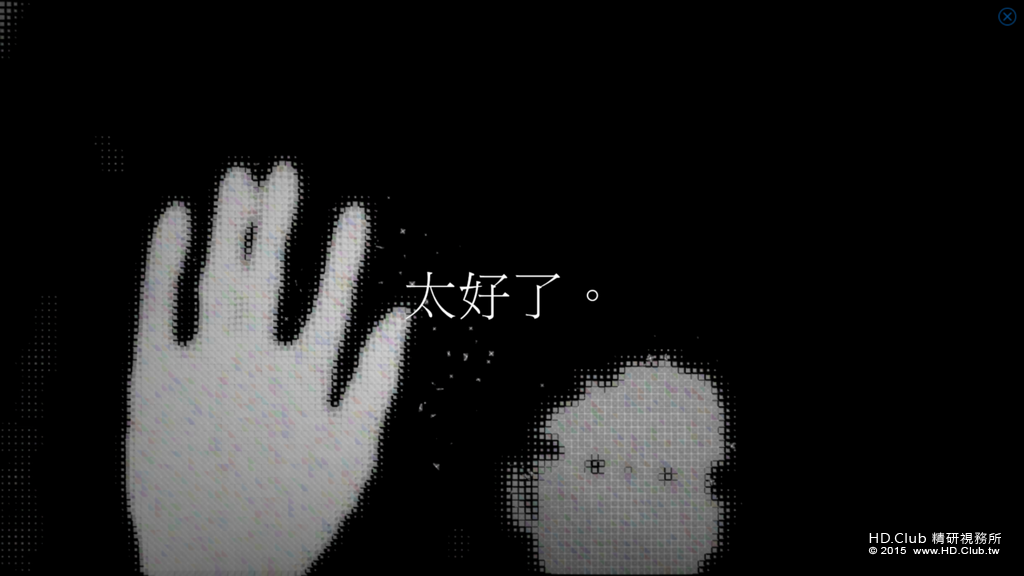

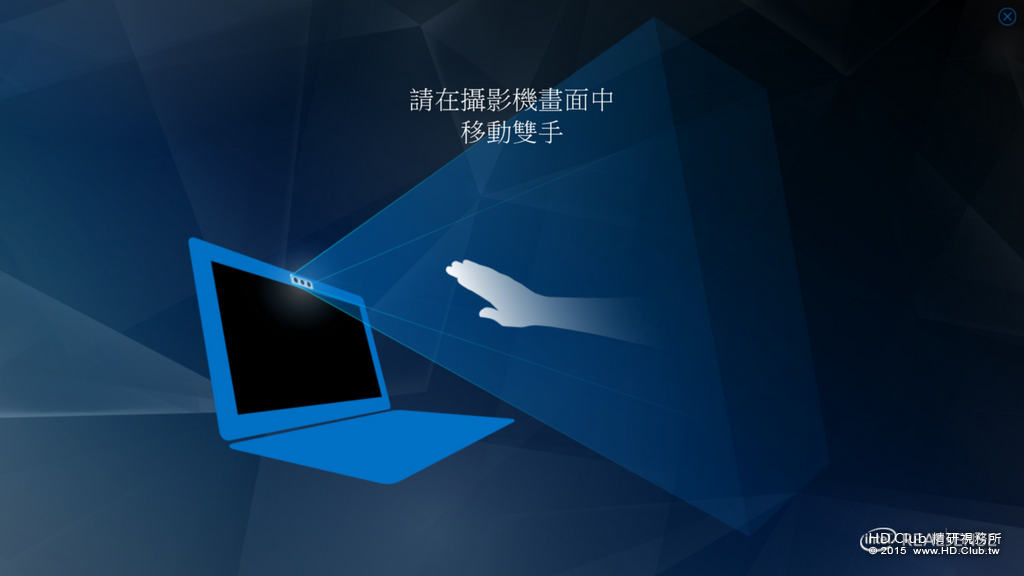

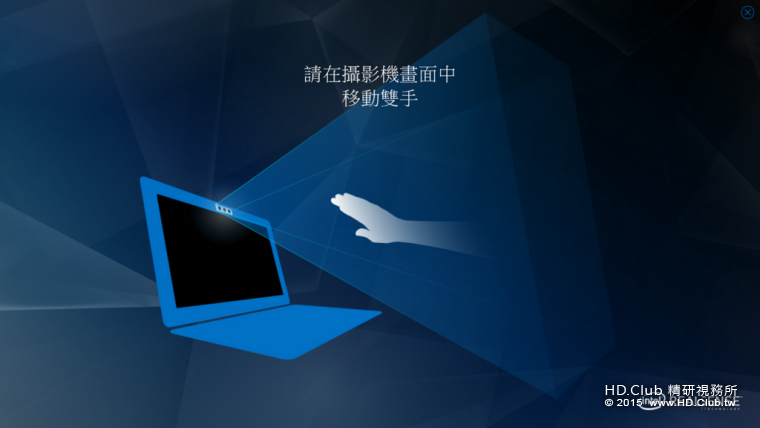

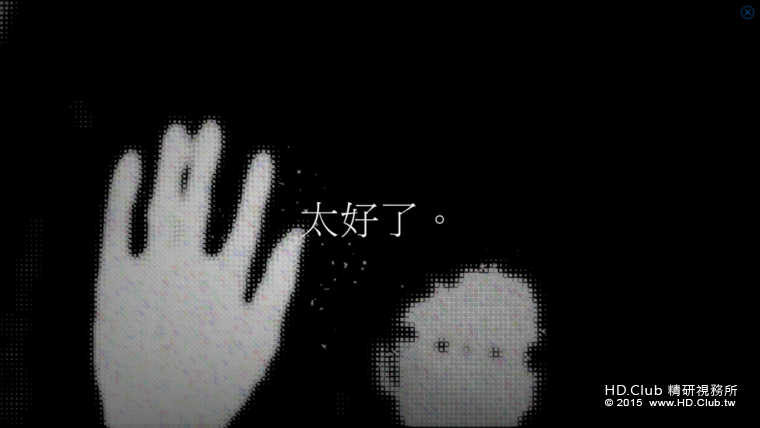

首先是透過雙手的動作來熟悉如何應用RealSense技術


不得不說此款的軟體設計、動畫圖形與音樂做得相當地好，也很有未來科技感
記得在三創園區內的Intel體驗店也有許多體驗機種
尤其是內含Intel RealSense技術的抓娃娃機器讓人印象深刻

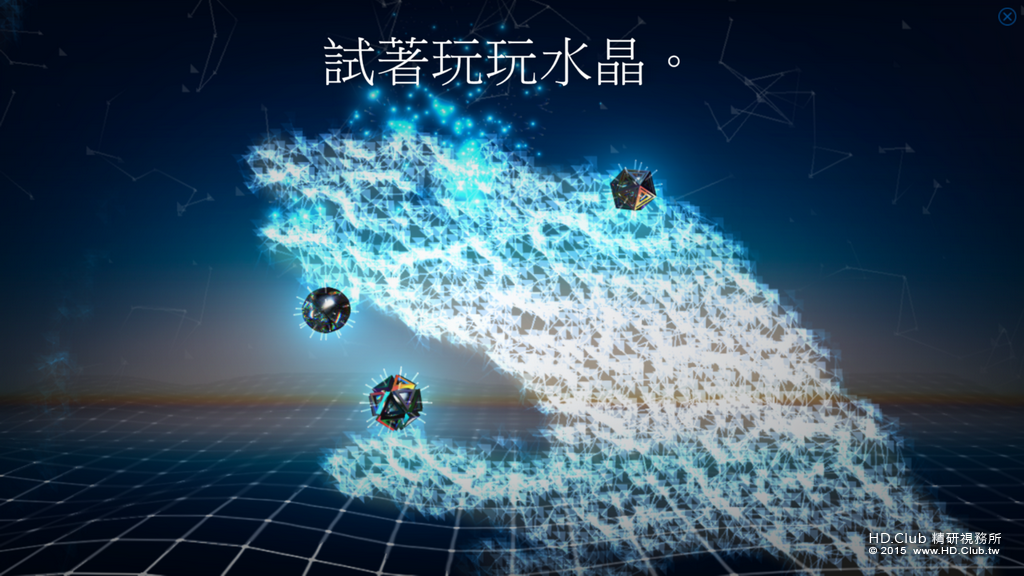

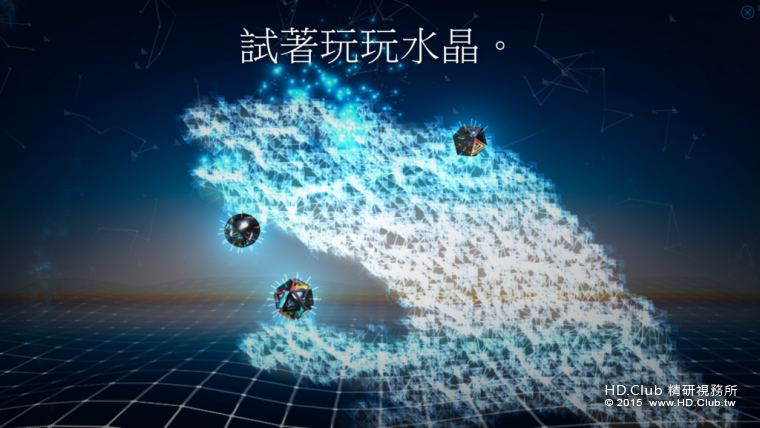

開始用手指頭來跟水晶做互動
單手共有22個追蹤點，對於手勢變化與操控的靈敏度也相當地精準

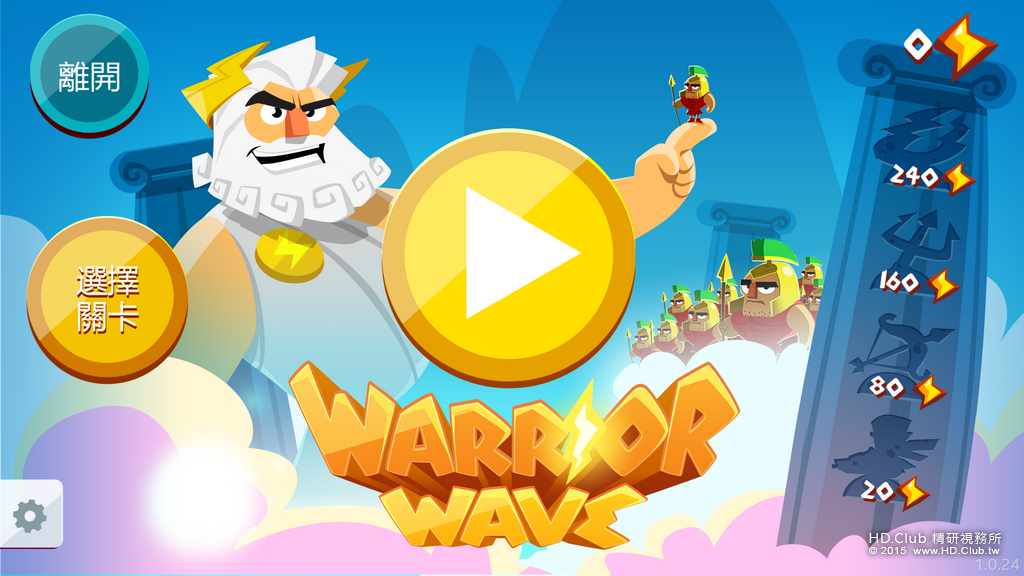

Warrior Wave
一款可以用手勢來控制的遊戲，左下角的光球就是隨著使用者的手來移動


此外還看到Intel RealSense快照技術，可以調整景深、改變拍照後焦點
這方面在行動裝置以往有看過相關的功能，現今也可以開始應用在電腦上
再追加測量的技術，可以測出照片中物體的實際尺寸或是距離
想起科技始終來自於人性這句話，RealSense技術確實可為筆電功能帶來更多的變化性

windwithme

系統效能測試

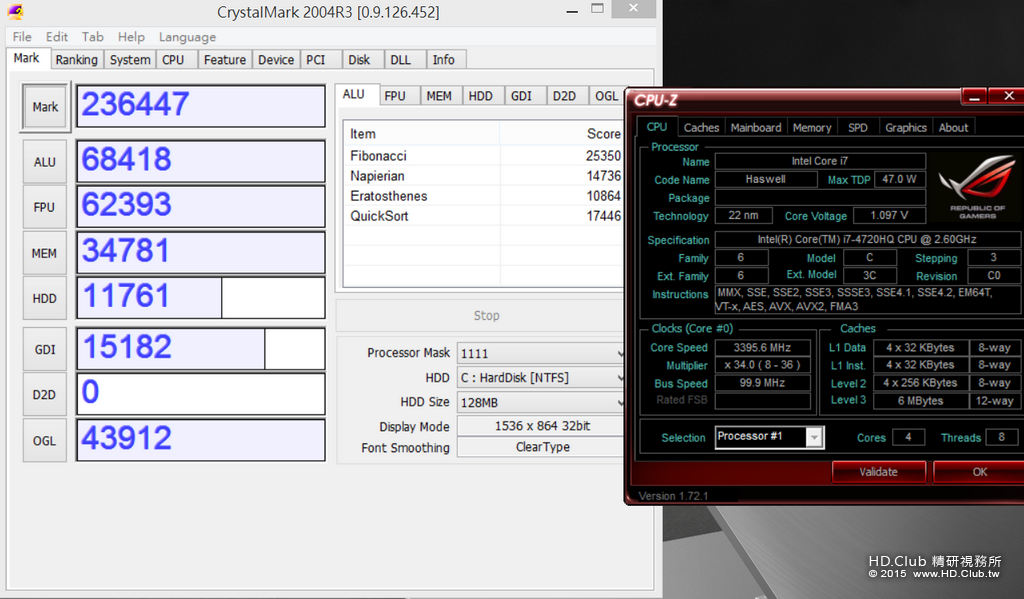

CrystalMark 2004R3 => 236447


嘗試更新過驅動程式或是新版Directx都還是不能運作D2D測試項目
有可能是CrystalMark對於新世代GPU的驅動程式尚無法支援
希望未來CrystalMark更新後能跑完D2D測試

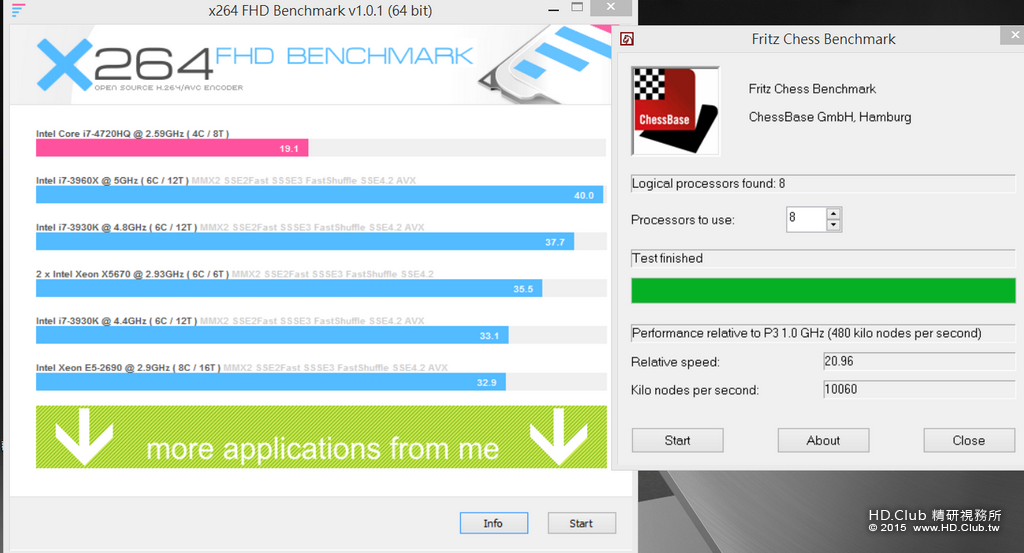

x264 FHD Benchmark => 19.1
Fritz Chess Benchmark => 20.96/10060

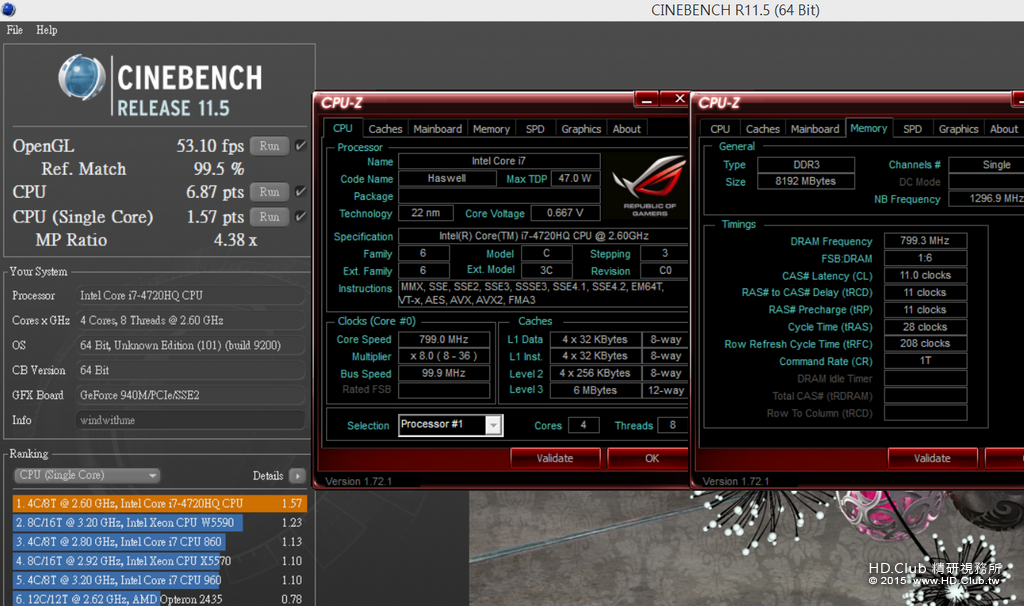

CINEBENCH 11.5
OpenGL => 53.10 fps
CPU => 6.87 pts
CPU (Single Core) => 1.57 pts

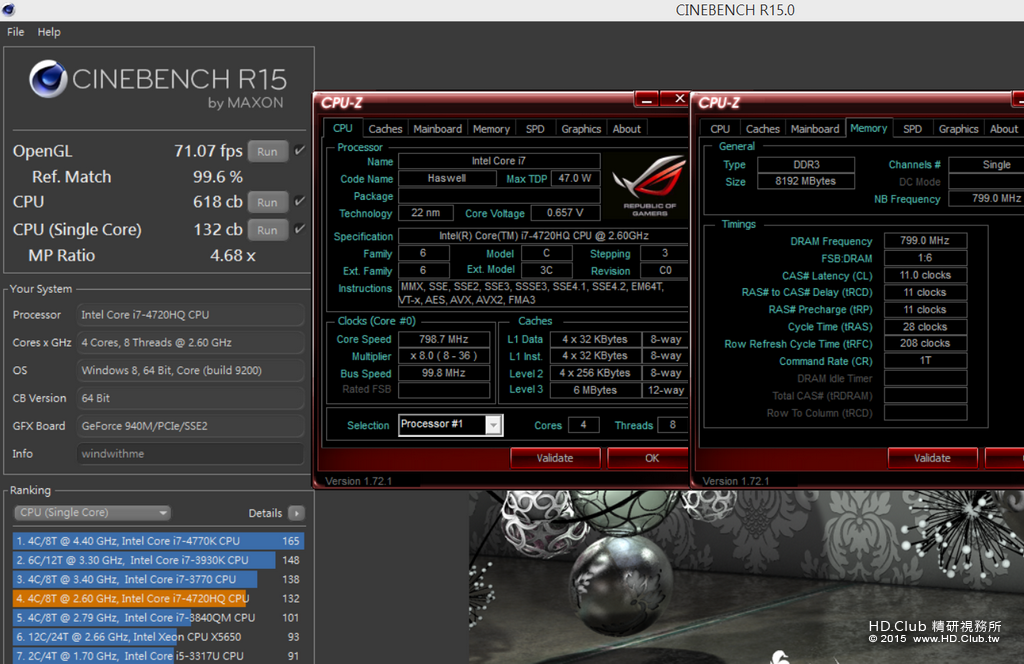

CINEBENCH R15
CPU => 618 cb
CPU(Single Core) => 132 cb


許多筆電會以輕薄設計為主，但因先天散熱空間的限制而只能採用2C4T的Core i5或i7 CPU
N551JB在多工處理效能因為搭載4C8T架構的Intel Core i7-4720HQ而有很高的效能表現
這部份對於影音轉檔或影片剪輯能大幅減少所需時間，這是機身較厚可增大散熱器的優勢

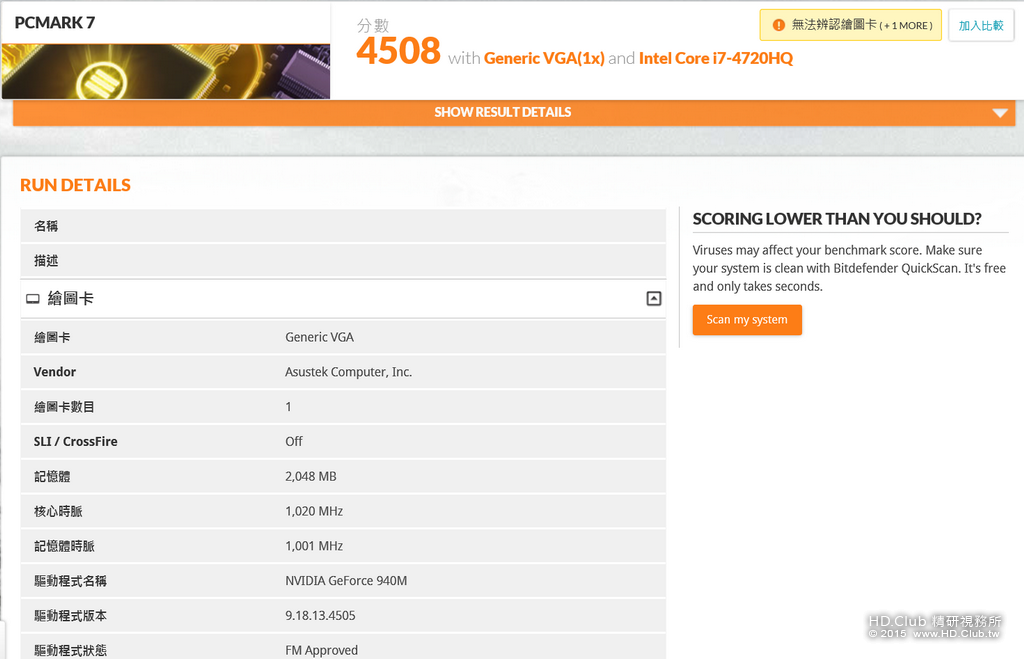

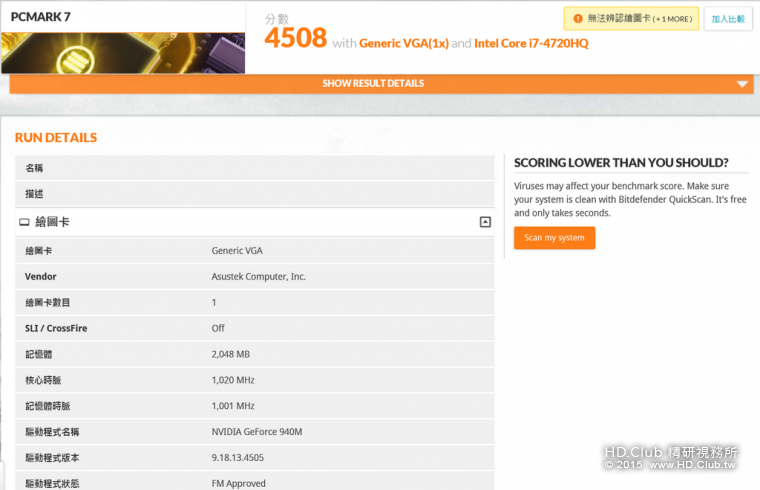

PCMARK7 - 4508


如果改用128~256GB SSD再搭配較高階的nVIDIA GPU會有更高的系統效能
不過以上這兩點並不是N551JB的主打項目，而是將設計用料放在對影音有所幫助的部份

ASUS N551JB在GPU方面分為兩種
一種是Intel Core i7-4720HQ內建HD Graphics 4600
另一種是nVIDIA GeForce 940M，容量為2GB DDR3
以下3D測試軟體皆以nVIDIA GeForce 940M為測試基準

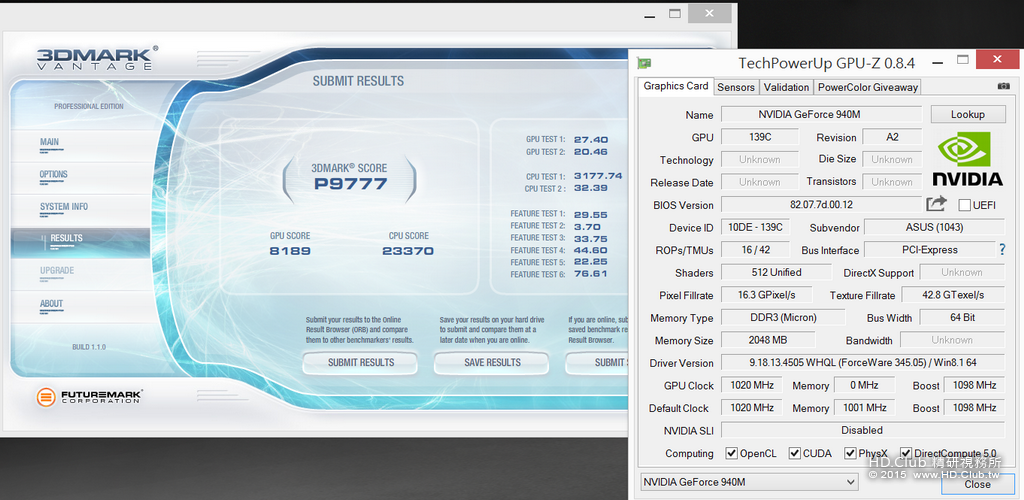

3DMark Vantage => P9777


對於3DMark Vantage得到近一萬分的數據
如果要玩支援DX10的3D遊戲，中階硬體需求以下還在能接受的效能之內

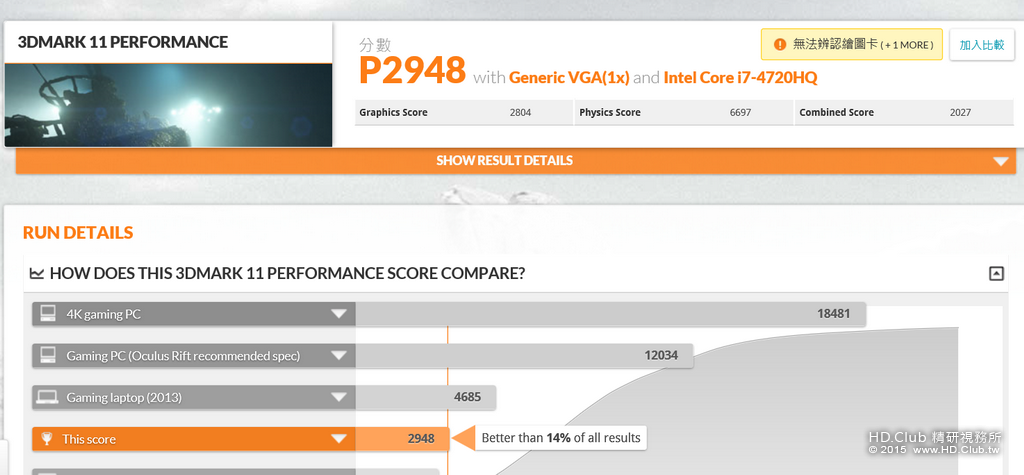

3DMark11 => P2948

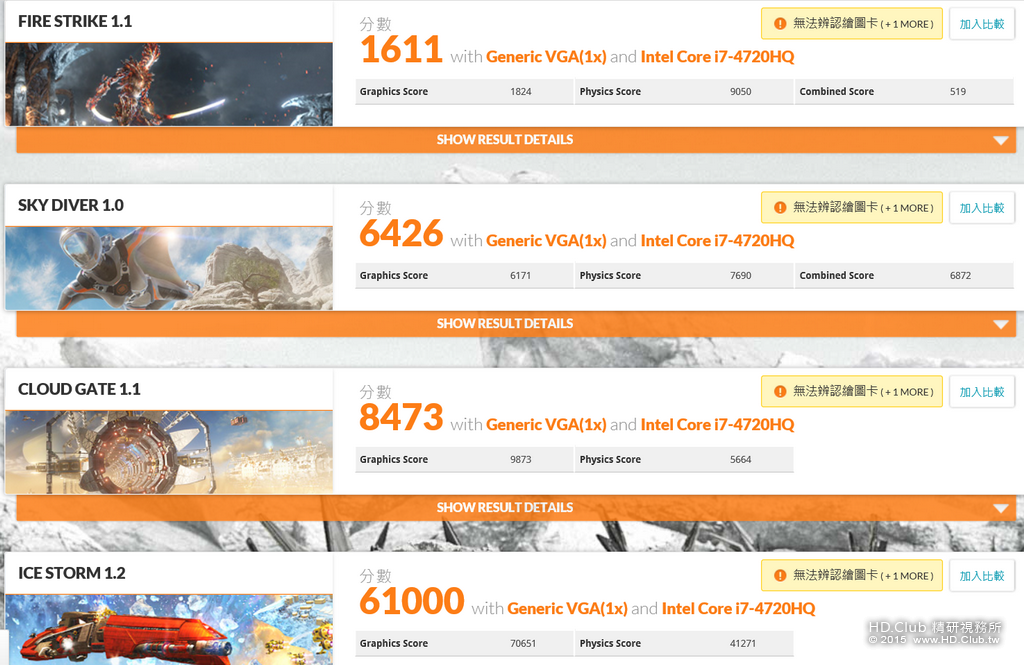

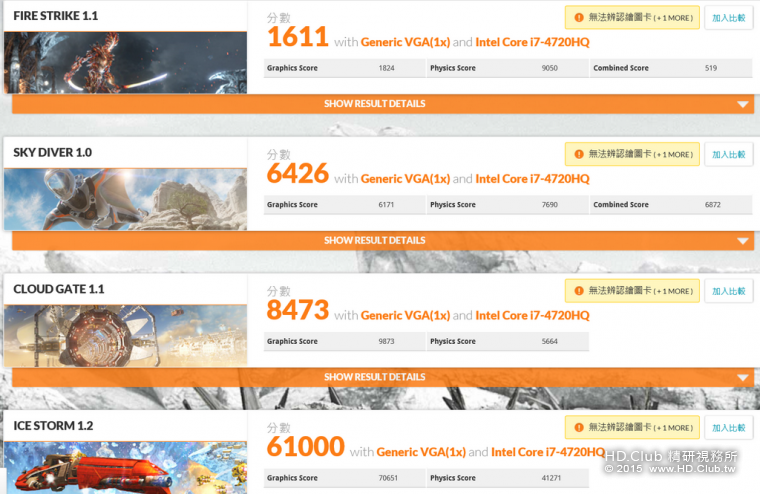

3DMARK => 1611 / 6426 / 8743 / 61000


對於支援較新的DX11或DX12，這方面940M會顯得較力不從心，建議用較低解析度或特效試試
如果可以搭載950M以上等級的GPU會更佳，不過如此一來對於價位也勢必再提升
而且N551JB非電競為定位的機種，所以940M不會讓售價拉高也效能也堪用的搭配

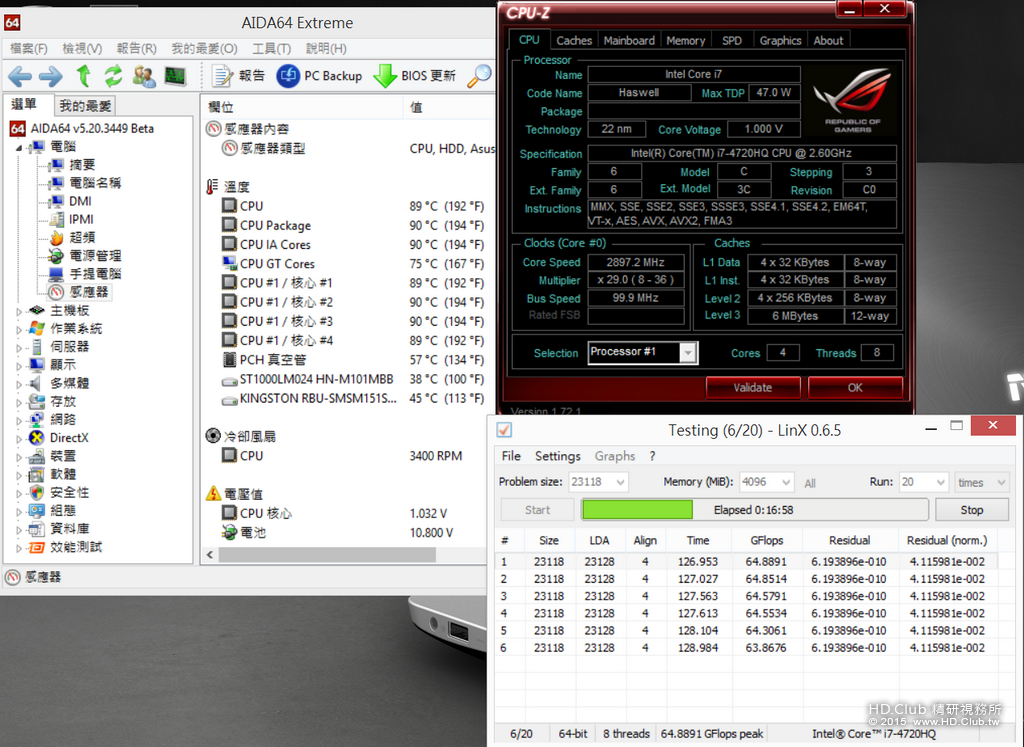

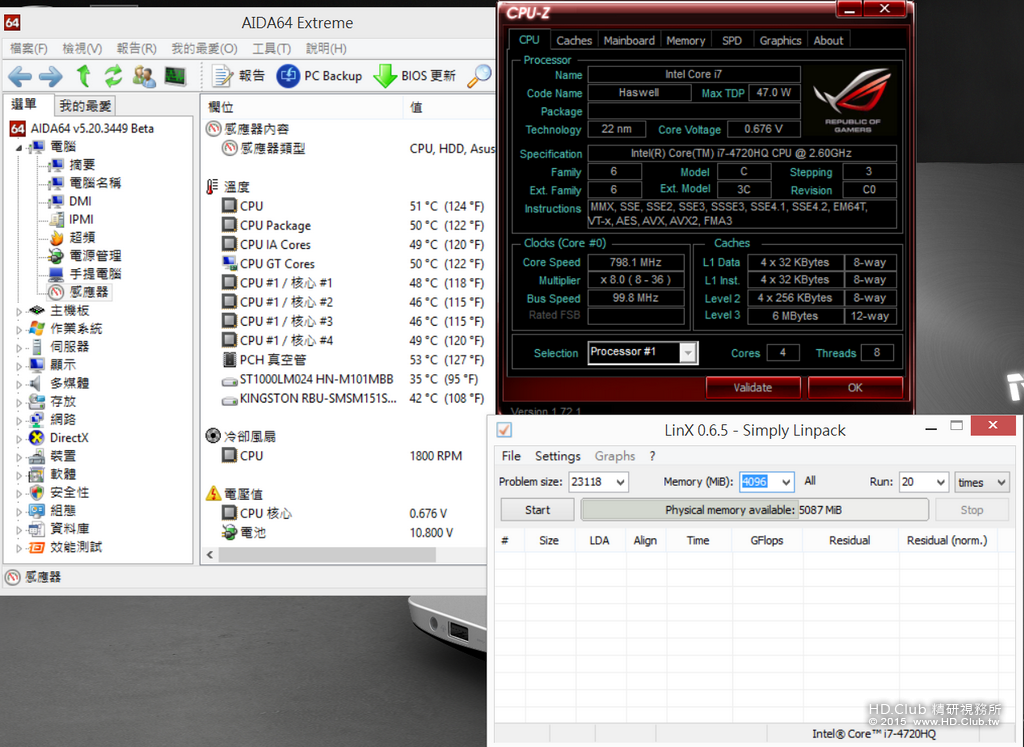

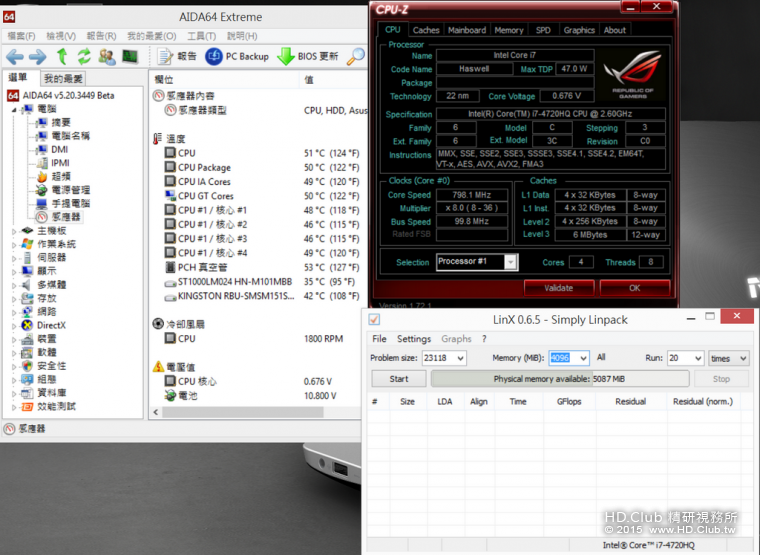

室內溫度約29度，進行CPU散熱能力測試
GPU為nVIDIA GeForce 940M，電源管理開啟平衡模式
系統待機時 - 46~49


運作LinX 0.6.5讓CPU全速時 - 89~90


待機時若能將溫度壓在45度以下會更好，這部份的溫度會有一點偏高
因為搭載4C8T架構的Core i7-4720HQ，全速時的溫度表現還算出色
依個人先前測試幾款高階筆電的經驗，只要不超過90度以上，那麼散熱能力算是水準之上
在噪音表現是更出色的部分，CPU全速時在散熱風扇並不會發出高頻或尖銳的噪音

windwithme

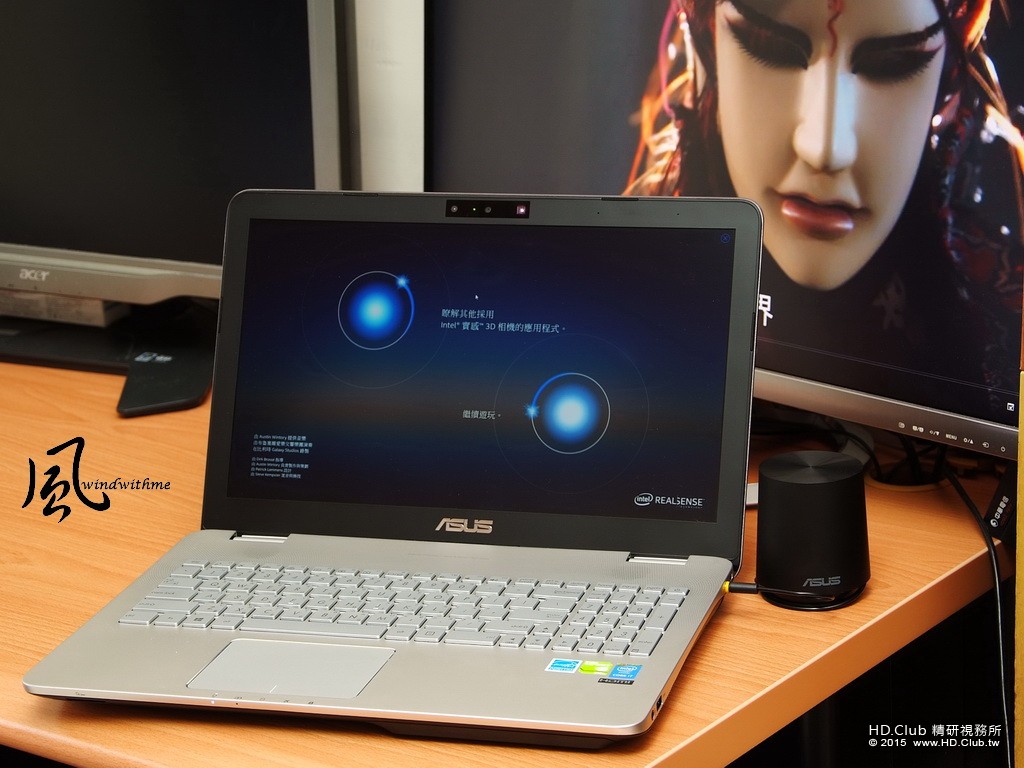

外接重低音喇叭是一項少見的特色，N551JB身為影音定位機種
個人在一開始時便對音質有所期待，希望在影片欣賞時能有好的表現
擁有SonicMaster Premium與Bang & Olufsen ICEpower等聲籟技術結合
低音由外接喇叭單體負責標榜提供低八度的重低音表現，中高音由內建雙喇叭單體負責


實際聆聽起來確實有別於多數筆電所呈現出來的音場感，多一顆外接低音喇叭有明顯幫助
此外重低音在桌面上震動相當地明顯，而聲音也夠低沉，不過也讓中高音略顯被蓋過
N551JB提供一個小體積與輕巧好攜帶的外接喇叭設計並擁有出色的重低音場表現

電池續航力的表現
播放影片一小時半後，電力約剩50%，預估可以使用3小時左右
以這樣的硬體規格再搭配6Cell電池能有這樣的續航力，電力表現還在水準之上

總結ASUS N551JB
具有特色與優勢的部份
1.A面外殼採用同心圓旋壓金屬外殼，在外觀與質感都相當有特色
2.Intel RealSense 3D攝影機能應用在體感遊戲、手勢控制或是3D掃瞄
3.15.6吋FHD解析度之霧面IPS螢幕，提供更好舒適度、可視角與更準確色澤
4.24GB SSD提供給常用程式暫存使用，搭配1TB HDD容量可供更多影音檔案儲存
5.外接重低音喇叭提升更出色的音場享受，對於欣賞影片有很棒的幫助

未來能夠再加強與改進的部份
1.出廠為8GB單通道，若改為4GBX2雙通道效能會更高，但也會降低未來擴充性
2.內建DVD光碟機若沒有藍光播放的功能
3.SSD容量若有128GB當C槽使用會更好,畢竟現在SSD的成本已不若以往那麼高



效能比 ★★★★★★★★☆☆ 85/100
用料比 ★★★★★★★★☆☆ 85/100
規格比 ★★★★★★★★☆☆ 88/100
外觀比 ★★★★★★★★☆☆ 82/100
性價比 ★★★★★★★★☆☆ 82/100

ASUS N551JB若是只看規格與價位這兩個部分，少數地方算是中規中矩的表現
因為主要定位在於影音，下面將從影音用途的角度來做探討
Intel Core i7-4720HQ擁有4C8T高效能多工執行力，讓影音剪輯或轉檔更為快速
許多專為影音設計的部分都相當地稱職，像是IPS霧面FHD螢幕、外接重低音喇叭
這兩部份就提供了一般平價筆電少有的影音享受，Intel RealSense更是一大賣點
3D掃瞄並分享、手勢控制、體感遊戲、互動式視訊等等都讓人有接觸新科技的感受
查過台灣筆電市場資料，除了ASUS N551JB有搭載之外，另外兩款筆電也有此技術
分別是ACER VN7-791G-78RF與ASUS G771JW等高 階電競筆電，但價格會更高一些
近期Windows 10將要推出，再搭上Intel RealSense技術，在軟體應用方面會有一波新局面
也希望能讓筆電市場可以再帶動一波軟硬體類的進化，提供更為人性化或便利的使用環境

本文也發表在小弟的部落格WIND3C，歡迎3C同好參觀指教

west

專業又完整的開箱文，大推!!

windwithme

west 發表於 2015-7-29 01:19
專業又完整的開箱文，大推!!

感謝站方支持小弟原創文章

windwithme

隨著七月底微軟發表新一代作業Windwos 10，隨即在網路上掀起一波討論熱潮
此次開放Windows 7或8.1都可以免費升級至Windows 10，對使用者是一大利多
ASUS N551JB連上網路後就會出現更新訊息，在控制台內更新或是右下的工具列

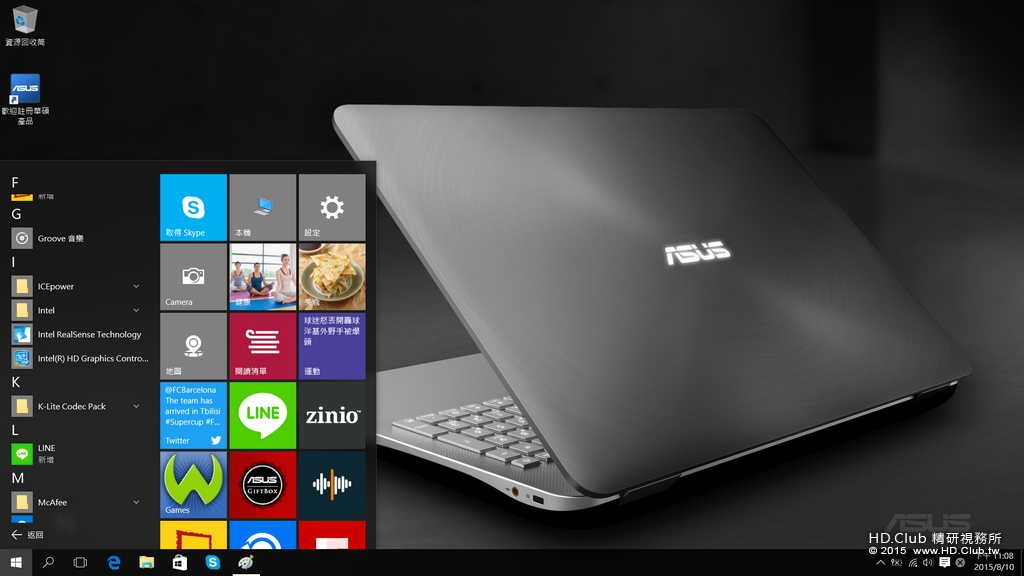

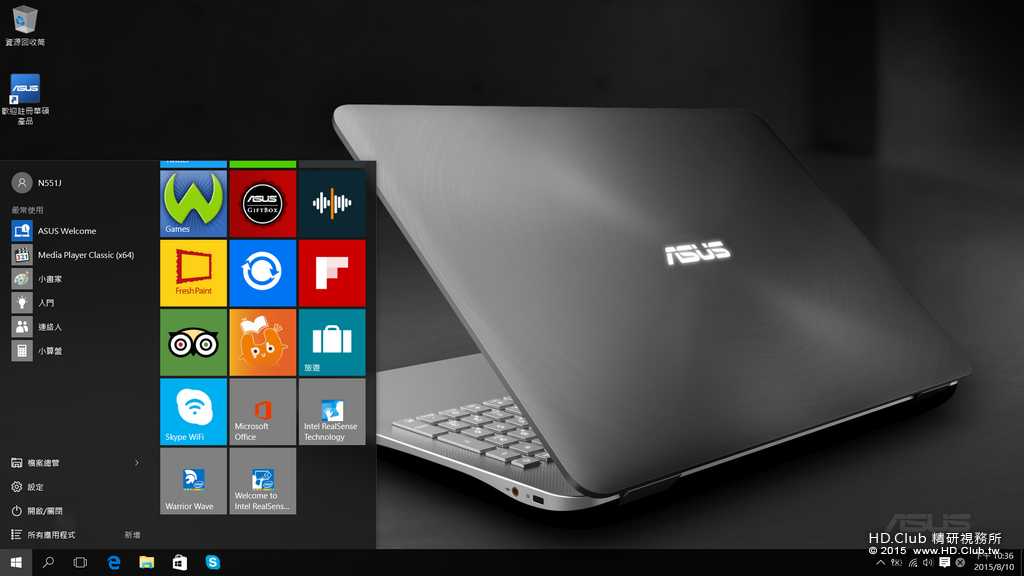

最明顯的改變就是左下出現開始工具列並把動態磚的頁面也縮小整合在一起


看起來就像是Windows 7的進化版本，又將Windwos 8.1漂亮介面整合進去
如果慣用Windows 7或XP的使用者，改用Windows 10將會很容易上手
更漂亮的介面、更人性化的配置、更強大的軟體功能或雲端軟體的應用

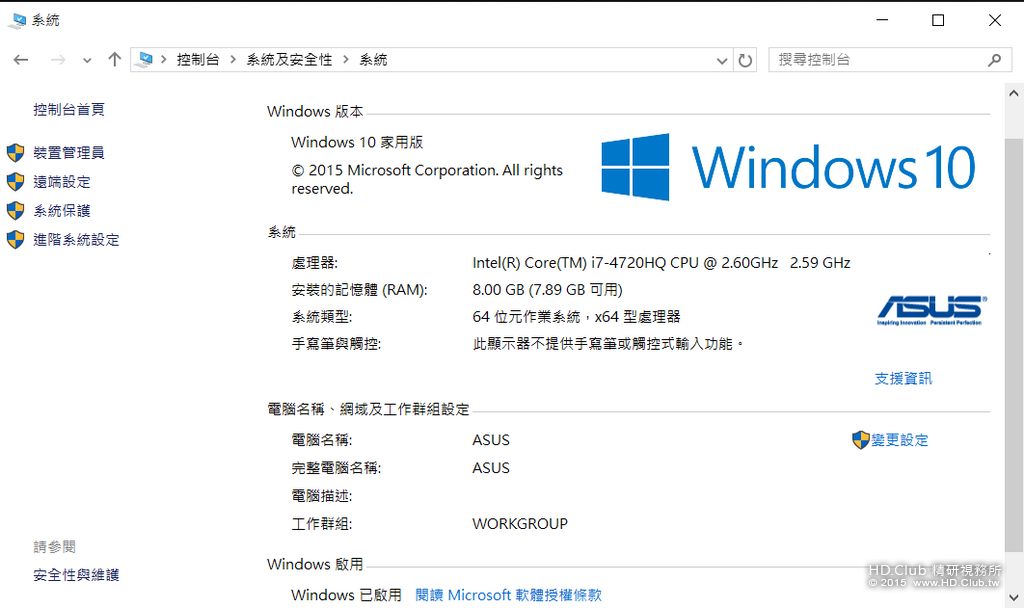

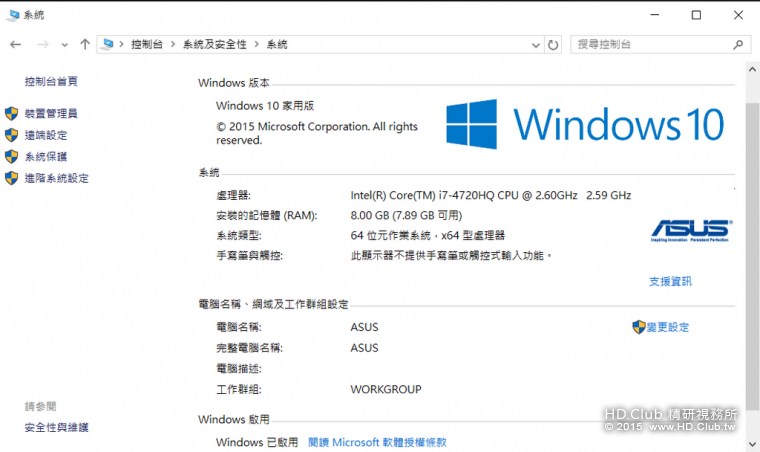

新版本控制台介面，版面配置與功能更為細膩
若不習慣的使用者，可以將滑鼠移至左下按右鍵選Windows 7的控制台介面


Windows 10需要下載ISO或更新檔，原本系統已有啟動的話，安裝後也立即是啟動狀況
升級為Windows 10後絕大多數驅動程式都可以延用，設定、軟體跟資料也都還在
在N551JB中需要將ATK跟觸控板這兩種只針對Windows 10的驅動程式重新安裝


先前在ASUS N551JB影音級筆電文章中提到過Windows 10，加上發表後普遍都是好評
對電腦市場將有很大的助益，尤其不喜歡筆電被綁Windows 8.1的使用者來說更是一項好消息
N551JB除了擁有Intel RealSense技術在科技感加持之外，可以提供更多變與人性化的功能
升級Windows 10確實也讓作業系統整個有明顯提升感，因此再補上這篇升級心得說明

windwithme

隨著七月底微軟發表新一代作業Windwos 10，隨即在網路上掀起一波討論熱潮
此次開放Windows 7或8.1都可以免費升級至Windows 10，對使用者是一大利多
ASUS N551JB連上網路後就會出現更新訊息，在控制台內更新或是右下的工具列
最明顯的改變就是左下出現開始工具列並把動態磚的頁面也縮小整合在一起


看起來就像是Windows 7的進化版本，又將Windwos 8.1漂亮介面整合進去
如果慣用Windows 7或XP的使用者，改用Windows 10將會很容易上手
更漂亮的介面、更人性化的配置、更強大的軟體功能或雲端軟體的應用

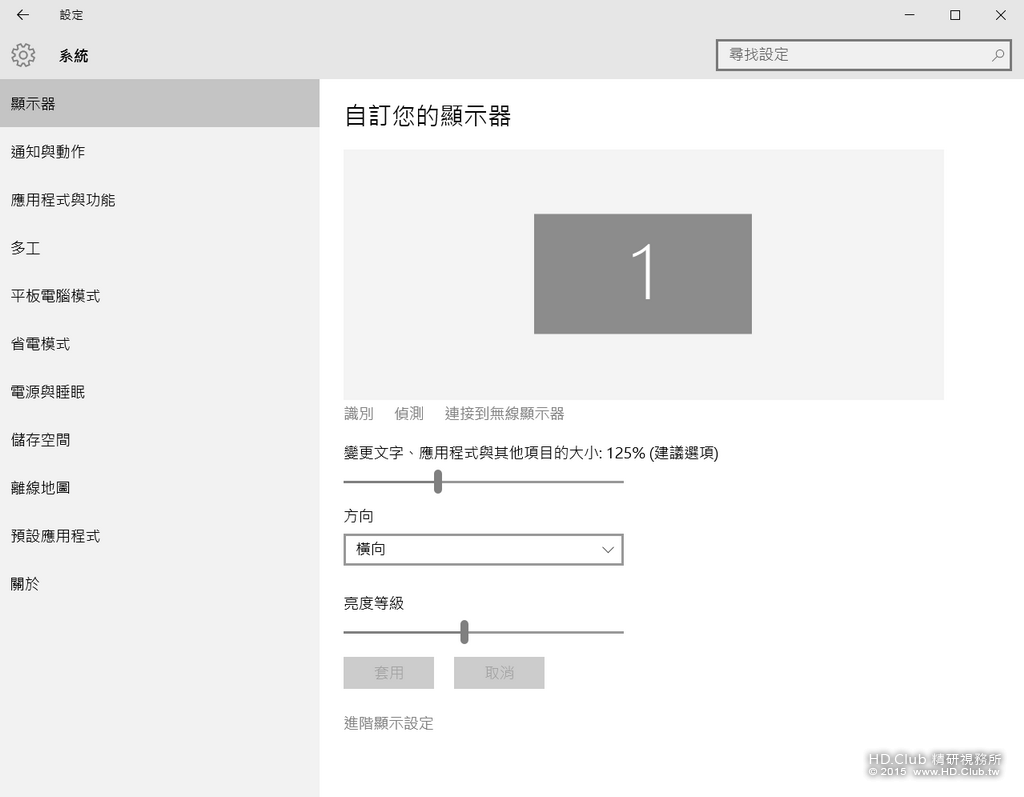

新版本控制台介面，版面配置與功能更為細膩
若不習慣的使用者，可以將滑鼠移至左下按右鍵選Windows 7的控制台介面


Windows 10需要下載ISO或更新檔，原本系統已有啟動的話，安裝後也立即是啟動狀況
升級為Windows 10後絕大多數驅動程式都可以延用，設定、軟體跟資料也都還在
在N551JB中需要將ATK跟觸控板這兩種只針對Windows 10的驅動程式重新安裝


先前在ASUS N551JB影音級筆電文章中提到過Windows 10，加上發表後普遍都是好評
對電腦市場將有很大的助益，尤其不喜歡筆電被綁Windows 8.1的使用者來說更是一項好消息
N551JB除了擁有Intel RealSense技術在科技感加持之外，可以提供更多變與人性化的功能
升級Windows 10確實也讓作業系統整個有明顯提升感，因此再補上這篇升級心得說明

steroid

好的分享文，推
不過這台筆電似乎沒有相關音效晶片的說明，現在有些手機都會內建如ESS ES9018之類的DAC 晶片，這台筆電若有，則音響效果會更好。
