發表於 2017-5-1 00:58:16
|
顯示全部樓層
本文章最後由 KOBSS 於 2017-5-1 01:16 編輯
培根 發表於 2017-4-30 18:20
引用 570805_CFL_EDS_Vol1_Rev0.5 文件。
所以我才會覺得LSPCON不是提供HDCP 2.2用的。還是我英文看錯。 ...
首先, 您可能誤會一件事, 我說 "LSPCON 目的是 HDCP 2.2"
我並沒有說 LSPCON "提供" HDCP 2.2 喔...
呃... 再複習一次 LSPCON (Level Shifter - Protocol Converter) 好了...
為什麼是 Level Shifter 呢? 這就要提到 Displayport ++ (DP++) 了...
大部分的顯示卡 DP 都支援 DP++ 功能, 支援這個功能, 就代表這個 DP 埠可以使用 "被動式" DP to HDMI 轉接器
DP++ 被動式轉接器就是單純的 Level Shifter (如 Parade PS8121E) , 當使用者接上了 DP++ 轉接器時, 顯示卡的 Displayport 送出的是 HDMI 格式的訊號, 而不是 DP data packets
而 HDMI 有一個先天的缺點, 那就是它的 DDC (Display Data Channel) 不是差動訊號
HDMI DDC 仍維持 VGA 時代 TTL 準位 (這個缺點讓大多數 投影機 使用者叫苦連天, 也讓 oddo 203 播放機蒙受 "畫質很爛" 的罵名) ...
但是 DP 不一樣了, 負責 DDC 的資訊是利用 AUX-/+ 這一組差動訊號傳遞
看到這邊明白了嗎? 在 HDMI 用來雙向傳遞資料的 DDC 是 TTL
用主動式 DP 轉接器會變成 DP AUX-/+
而 LSPCON 目的就是讓轉接的 IC 不改變訊號格式, 僅做 Level Shifter 功能
由繪圖晶片直接與顯示器做 HDCP 溝通, 居於中間的 DP to HDMI chip 完全不介入, 只做準位轉換 Level Shifter

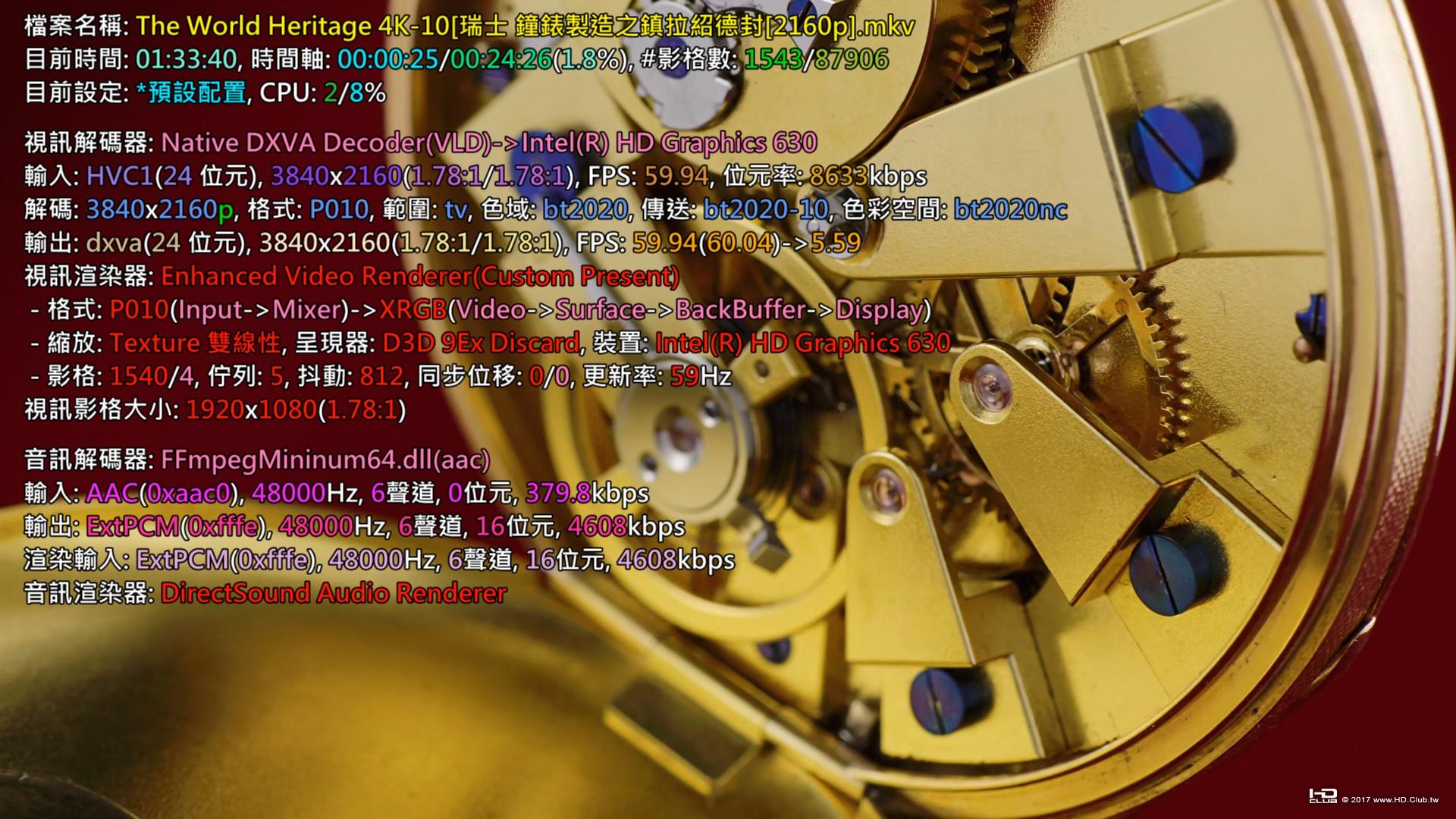

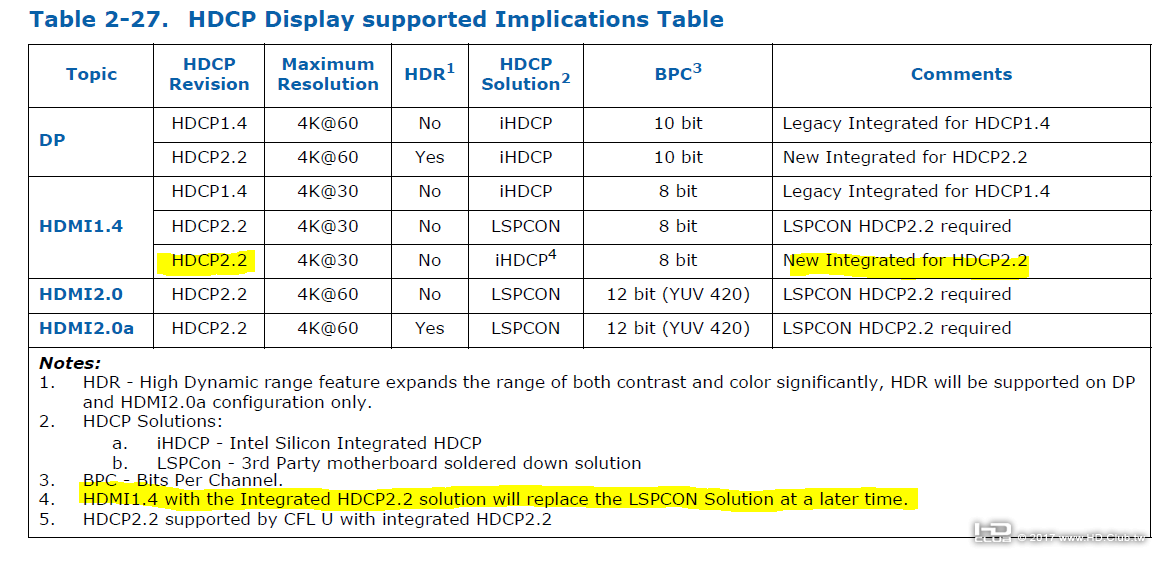

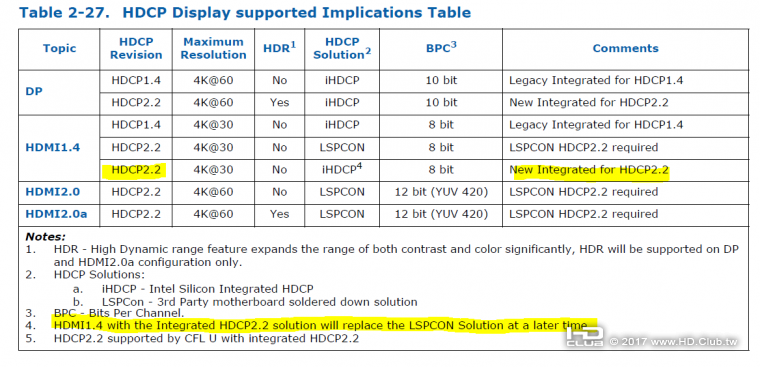

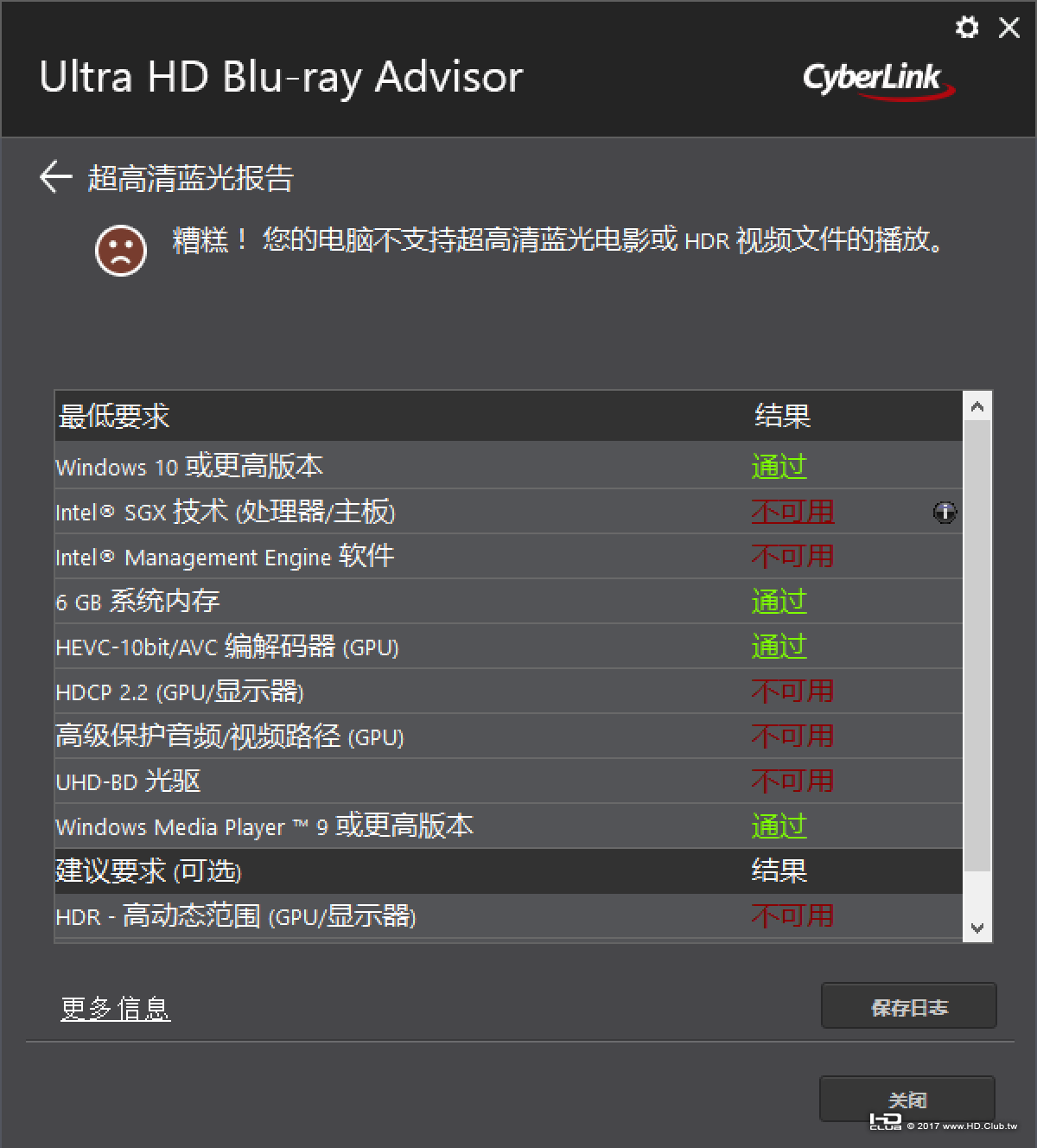

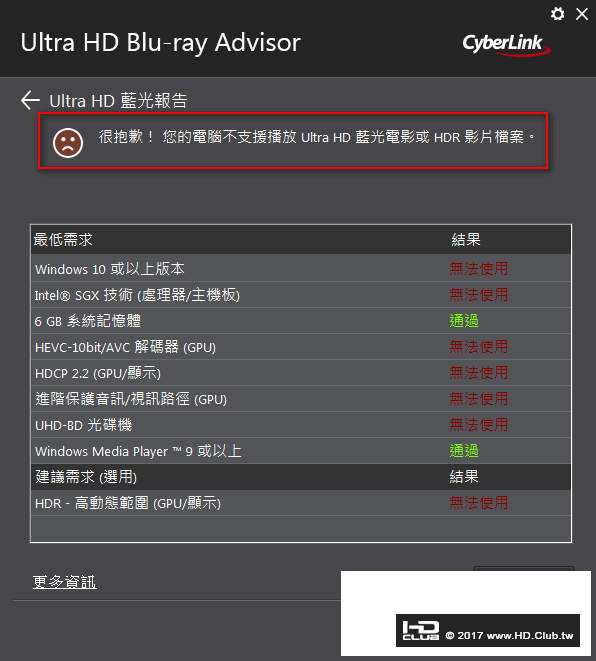

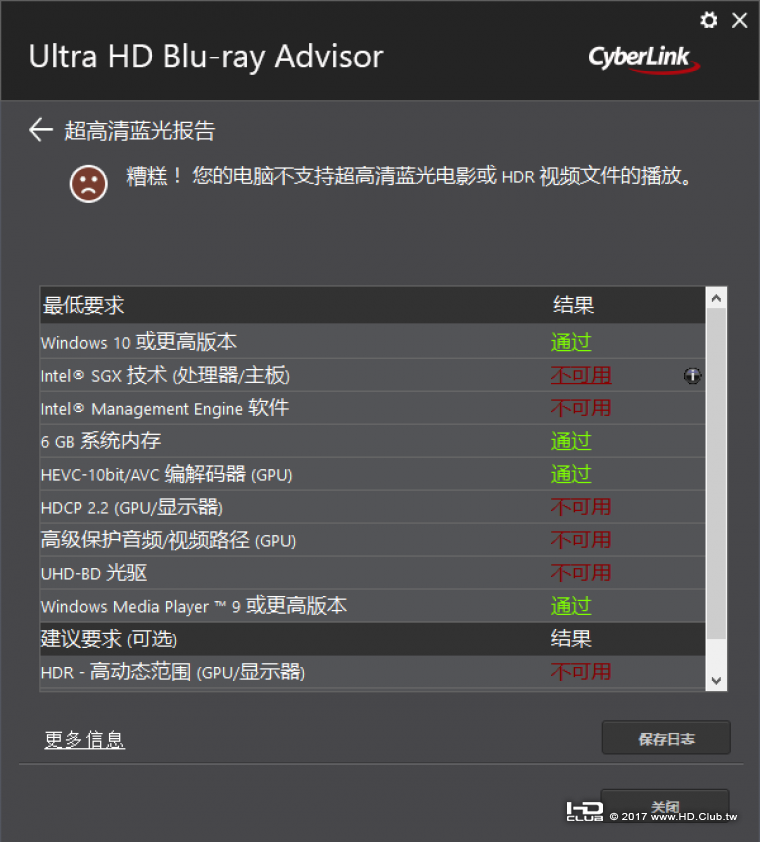

BTW, 您貼出的圖表要看仔細喔... HDMI 2.0 的部分一定要 LSPCON 才支援 HDCP 2.2
由於繪圖單元本身就有 HDMI 1.4 了, 所以不用 LSPCON 也做得到
|
|
