找尋 DisplayPort 1.2 轉 HDMI 2.0 , 要有 4K 60Hz , 要有 HDCP 2.2

Zzebra · 發表於 2016-8-9 18:44:30

馬上註冊，結交更多好友，享用更多功能，讓你輕鬆玩轉社區。

您需要登錄才可以下載或查看，沒有賬號？註冊

x

找尋 DisplayPort 1.2 轉 HDMI 2.0 , 要有 4K 60Hz , 要有 HDCP 2.2

KOBSS · 發表於 2016-8-10 01:05:23

本文章最後由 KOBSS 於 2016-8-10 10:35 編輯

Displayport 1.2 轉 HDMI 2.0 已經有產品上市了, 4K 60Hz 不是問題
但問題有兩個...
1. 不是所有的顯卡都支援 DP 1.2 to HDMI 2.0
2. HDCP 2.2 需要顯示卡驅動程式支援才能轉得出來

目前這種轉接器已知 Intel Skylake, nVIDIA Maxwell 動作正常
Intel Haswell, nVIDIA Kepler 只能轉出 4K 30Hz, 而 Maxwell 本身就有原生 HDMI 2.0 介面, 因此這種轉接器在 Maxwell 上意義不大. 所以大多是給 Intel Skylake 轉 HDMI 2.0 使用.

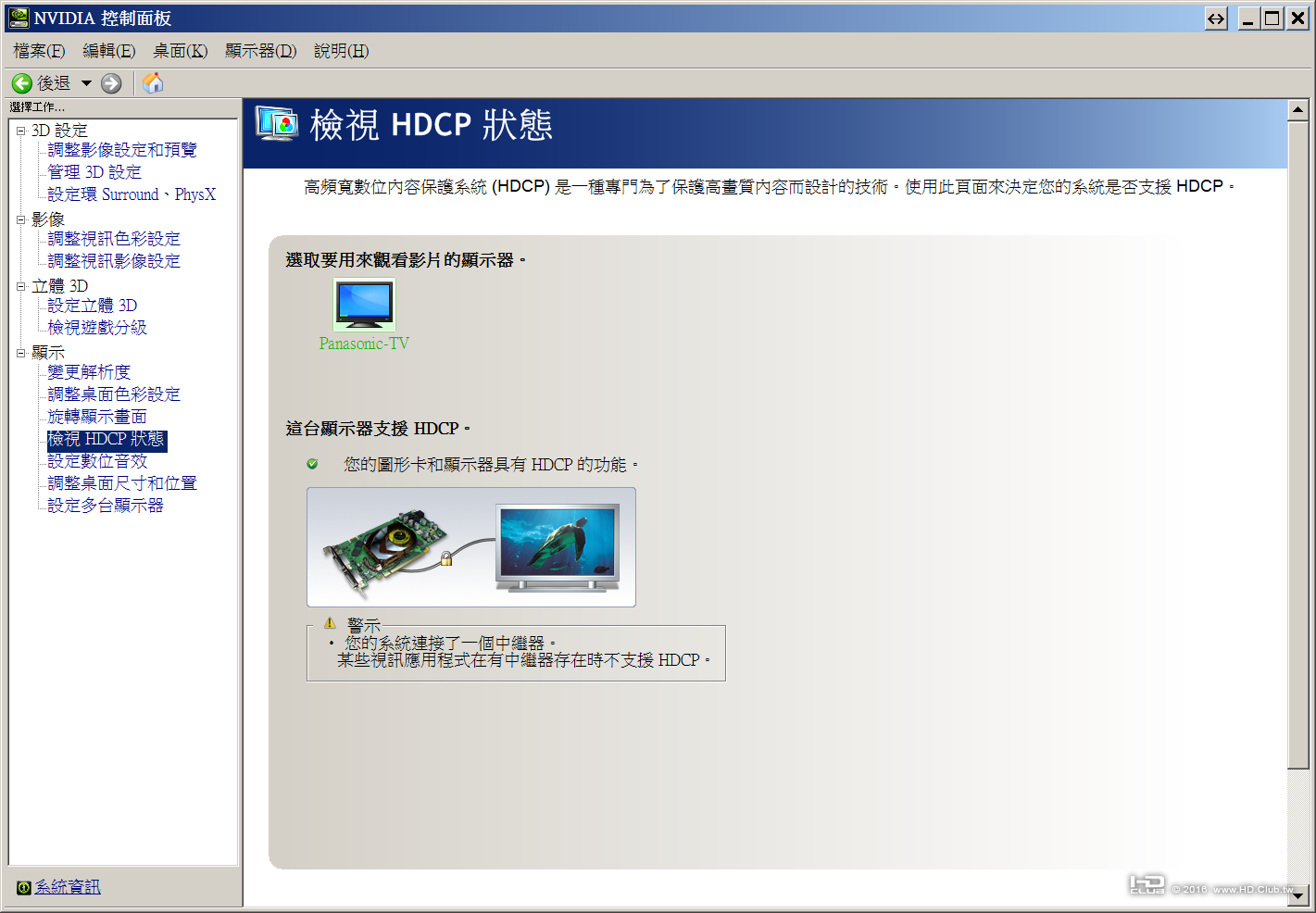

上圖是 GTX950 透過 DP 1.2 to HDMI 2.0 轉接器, 實際接上具備 HDCP 2.2 的 UHD 電視, 檢視 NV 控制台 HDCP 的情形.
由於 PC 平台上尚未有 HDCP 2.2 的軟體, 故無法驗證 Skylake 與 Maxwell 藉由 DP 轉 HDMI 是否提供 HDCP 2.2
P.S. nVIDIA GTX960 以後的顯卡, 原生的 HDMI 2.0 輸出埠有支援 HDCP 2.2, 而 GTX970,980, Titan X 原生的 HDMI 2.0 並不支援 HDCP 2.2

Zzebra · 發表於 2016-8-10 20:28:21

KOBSS 發表於 2016-8-10 01:05
Displayport 1.2 轉 HDMI 2.0 已經有產品上市了, 4K 60Hz 不是問題
但問題有兩個...
1. 不是所有的顯卡都支 ...

感謝 KOBSS 大哥的專業的解說,
請問是哪一個牌子的轉接器?

KOBSS · 發表於 2016-8-11 10:18:18

Zzebra 發表於 2016-8-10 20:28
感謝 KOBSS 大哥的專業的解說,
請問是哪一個牌子的轉接器?

目前用過兩個
一個是 BENEVO 地球種子應用科技, 另外一家是 Light Plus Cable 亮建

請自行上網搜尋

wangjulun · 發表於 2016-8-11 13:24:38

本文章最後由 wangjulun 於 2016-8-16 08:51 編輯

由於960只有一個HDMI 2.0，
因此我也找了幾個DP to HDMI 2.0以上的Adapter，
目前功能最完整支援4K@60Hz 4:4:4，也不會有閃爍或無聲音輸出的是下面這個

Dannyhi · 發表於 2016-8-13 18:31:37

這些 DisplayPort 1.2 轉 HDMI 2.0 ?
那是否也可以反過來用 , 就變成了 HDMI 2.0 轉 DisplayPort 1.2 ?

eaan88 · 發表於 2016-8-15 14:30:08

我也想知道
反過來用 , HDMI 2.0 轉 Display Port 1.2 ?
接顯示器的 Display Port 1.2

wangjulun · 發表於 2016-8-15 16:47:44

本文章最後由 wangjulun 於 2016-9-11 18:15 編輯

很可惜並不能反接，由於我的顯示器並沒有DP輸入，因此沒有特別研究

Zzebra · 發表於 2016-8-22 13:23:57

wangjulun 發表於 2016-8-15 16:47
這些主動式Adapter都是有方向性的，裡面有Parade PS176等晶片，無法反接，
HDMI to DP有另外的Adapter ...

HDMI to DP有另外的Adapter?? 那是什麼?

Zzebra · 發表於 2016-8-22 13:24:35

eaan88 發表於 2016-8-15 14:30
我也想知道
反過來用 , HDMI 2.0 轉 Display Port 1.2 ?
接顯示器的 Display Port 1.2

如果兩用機, 真的還不錯!!!

Zzebra · 發表於 2016-8-22 13:25:18

Dannyhi 發表於 2016-8-13 18:31
這些 DisplayPort 1.2 轉 HDMI 2.0 ?
那是否也可以反過來用 , 就變成了 HDMI 2.0 轉 DisplayPort 1.2 ? ...

這個不知道有沒有這樣的轉接器

Dannyhi · 發表於 2016-9-7 19:42:23

Zzebra 發表於 2016-8-22 13:25
這個不知道有沒有這樣的轉接器

有主動式, 被動式,
好像用被動式的, 可以雙向使用

KOBSS · 發表於 2016-9-7 23:26:00

本文章最後由 KOBSS 於 2016-9-7 23:45 編輯

Dannyhi 發表於 2016-9-7 19:42
有主動式, 被動式,
好像用被動式的, 可以雙向使用

請不要道聽塗說, 以訛傳訛
被動式的原理是 "顯示卡輸出埠本身支援 DP/HDMI 雙重格式輸出能力"
所以轉接器上只需要電壓轉換單元即可

為了區別一般 DP 埠與雙模 DP 埠, 會在雙模 DP 埠的輸出, 註明它支援 DP++

目前沒看過任何製造顯示器的廠商, 能提供 DP++ 輸入埠
所以世界上不會有 DP to HDMI 支援雙向轉換這種東西

99% 的 DP <-> HDMI 轉接器/線, 都是 "顯示卡 Displayport 輸出" 接到 "顯示器 HDMI 輸入埠"
如果要反過來 "顯示卡 HDMI 輸出" 接到 "顯示器 DP 輸入埠" , 成品售價通常十分驚人, 轉換器單價比一張中低階顯示卡還昂貴
